Схема подключения габаритов на ваз 2106. Схема электрооборудования

В каждом современном автомобиле есть бортовая сеть — система, соединяющая в себе все потребители энергии и электрооборудование. Эти устройства с проводкой отмечаются на , в частности, в данной статье речь пойдет о легендарных отечественных «Шестерках». Какие элементы включает в себя электросхема ВАЗ 2106, какие неисправности для нее характерны — узнайте из этого материала.

[ Скрыть ]

Признаки неисправности

Какие элементы включает в себя схема электрооборудования и проводки с описанием 21063? Эта система включает в себя все без исключения потребители энергии, а также основные системы авто, в том числе зажигания, охлаждения двигателя и отопления. В том случае, если машина не заводится, при этом возникают неполадки в работе электрооборудования, в первую очередь следует проверить исправность электрической проводки и заменить вышедшие из строя компоненты.

При невозможности запуска двигателя следует в первую очередь произвести диагностику состояния аккумуляторной батареи, а также подачи горючего в карбюратор либо инжектор.

В том случае, если горючее нормально поступает, то для диагностики вам потребуется электро схема машины, проверять нужно следующее:

1. В случае с карбюраторными двигателями производится диагностика распределителя зажигания, катушки, свечей и, разумеется, само проводки подключения этих компонентов. В некоторых случаях невозможность запуск двигателя связана с повреждением , к которым подключаются свечи.
2. В том случае, если речь идет об инжекторном силовом агрегате, то причина может заключаться в неработоспособности блока ЭСУД. Этот узел предназначен для обработки сигналов, подающихся от датчиков, а также передачи команд на исполнительные устройства. В общем, блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но оснащаются им далеко не все автомобили.

Также бывает такое, что неполадки в работе силового агрегата связаны с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактах контактной группы.

Фотогалерея «Основные неисправности АКБ»

Карбюраторный двигатель

Как работает схема подключения электропроводки карбюраторного мотора при запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать на этот узел питание.
2. На приборной панели активируются все индикаторы и значки, в данном случае питается оборудование от аккумуляторной батареи.
3. На катушку поступает низкое напряжение, которое используется для образования высоковольтного разряда. Когда напряжение проходит через модуль, оно преобразуется в высоковольтное и поступает на распределительный узел.
4. Посредством высоковольтного разряда привод распределительного механизма осуществляет вращение коленвала мотора «Шестерки». Сам трамблер, в порядке очереди, производит замыкание контактов и осуществляет передачу разряда через высоковольтные провода на свечи. Впоследствии этот разряд используется для возгорания горючей смеси в цилиндрах мотора (автор видео — канал Автоэлектрика ВЧ).

Классическое зажигание

В соответствии со схемой электрики классическое зажигание включает в себя такие компоненты:

• сам замок;
• катушка;
• трамблер или распределительный узел;
• высоковольтные кабеля со свечами.

При помощи трамблера осуществляется прерывание первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как сказано выше, катушка используется для преобразования низковольтного напряжения в высоковольтное.

В том случае, если при попытке запуска двигателя ничего не происходит, то причины могут быть такими:

1. Повреждение проводки на участке между модулем и генераторным узлом. При такой проблеме следует произвести диагностику состояния контактов, а также целостности электроцепей.
2. Выход из строя самой катушки. В данном случае работоспособность устройства можно проверить при помощи искры — из распределителя извлекается кабель и соприкасается с кузовом или двигателем машины. Если при попытке завести мотор ничего не происходит, это говорит о том, что устройство подлежит замене.
3. Повреждение проводки на участке между свечами и распределителем. В данном случае необходимо произвести диагностику состояния крышки распределителя, в частности, проверить бегунок, расположенный внутри, а также провода (автор видео — канал Александр Амочкин Коломна ААК).

Электронное зажигание

Автомобили ВАЗ 2106 также комплектовались и электронным или бесконтактным зажиганием (БСЗ). Принципиальной особенностью таких авто является то, что между распределительным механизмом и самой катушкой дополнительно монтировался электронный коммутатор. Помимо основных компонентов, БСЗ включает в себя коммутаторное устройства, а также датчик распределитель.

При помощи последнего осуществляется передача управляющих импульсов на коммутаторное устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутаторного устройства заключается в преобразовании управляющих сигналов в импульсное напряжение, подающееся на обмотку катушки, в частности, речь идет о первичной обмотке. Наличие коммутатора способствует улучшению образования разряда, особенно, если силовой агрегат функционирует на обедненной горючей смеси.

Инжекторный двигатель

Что касается инжекторных силовых агрегатов, то такие моторы отличаются от карбюраторных версий следующим:

• в первых имеется электрический насос, использующийся для увеличения давления в топливной системе;
• горючая смесь в данном случае образуется непосредственно в цилиндре, в то время как в карбюраторных версиях ее формирование происходит непосредственно в карбюраторе;
• в инжекторах используются топливные форсунки, которые обеспечивают нормальный впрыск горючего;
• наличие , что позволяет точно определить момент, при котором нужен впрыск горючей смеси (автор видео — канал Советы автолюбителю).

Как вы понимаете, инжекторные силовые агрегаты оснащаются большим числом различных датчиков и контроллеров. Поэтому если мотор не заводится, то причина может заключаться в неполадках в работе электроцепи или самих датчиков.

Если речь идет именно о датчике, то такую поломку можно определить своими руками:

• сначала от контроллера следует отсоединить проводку, для этого извлекается разъем;
• далее, используя мультиметр, диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то скорей всего, устройство подлежит замене.

Инструкция по диагностике и замене электропроводки

Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо произвести диагностику системы.

Как проверить напряжение:

1. Для тестирования вам потребуется лампа с проводами, один из ее щупов следует подключить к минусовой клемме АКБ или кузову «Шестерки».
2. Другой контакт от лампы подключается к диагностируемой электроцепи. При этом нужно, чтобы щуп находился как можно ближе к аккумуляторной батарее либо предохранительному устройству.
3. В том случае, если контролька в результате подключения стала гореть, это говорит о том, что напряжение на диагностируемом участке имеется. Тестирование продолжается аналогичным образом до выявления поврежденной цепи. Как показывает практика, зачастую неисправности в работе электрической системы связаны с плохим соединением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Также можно проверить и целостность проводки, это делается с целью определения разрыва в электроцепи.

Для этого надо сделать следующее:

1. Для начала следует отключить все напряжение от электрической цепи и произвести ее диагностику на целостность. Для этого можно использовать контрольную лампу с подсоединенным источником питания.
2. Оба контакта от лампы следует подсоединить к концам электрической цепи. Если такой возможности нет, то один щуп контрольки подсоединяется к плюсовому контакту, а другой соединяется с заземлением, то есть кузовом машины. В том случае, если после подсоединения лампа загорелась, то это говорит о том, что в проверяемый участок проводки целый. Если же лампа не загорелась, это говорит о том, что в электропроводке имеется повреждение.
3. Аналогичным образом осуществляется диагностика замка, для этого контакты от контрольки нужно будет соединить с его клеммами. При активации замка источник освещения должен загореться.

ВАЗ 2107 – заднеприводный автомобиль, созданный на основе ВАЗ 2105. Это один из представителей так называемой классики. Выпуск его закончен в 2012 году. Выпускался в кузове седан. Схема электрооборудования ваз 2107 немногим отличается от схемы ВАЗ 2105.

Многие владельца авто желают не просто использовать машину, но и понимать, как работает та или иная его система. Для того, кто ориентируется в схеме электрооборудования 2107, не составит труда найти причину неполадки и осуществить незначительный ремонт самостоятельно.

Схема электрооборудования ваз 2107 карбюратор

Электрооборудование автомобиля, схематически изображенное на схеме, называется электросхемой. В ней графически отображены связи между элементами. Обратите внимание на цвет проводов в схеме, они отражают реальную картину довольно точно. Это значит, что если провод изображен желтым цветом, значит, скорее всего, он и на самом деле желтый.

Электрооборудование ваз 2107. Системы

Электросхема «семерки» является однопроводной, кузов играет роль «минуса». Эта схема позволяет использовать меньшее количество проводов и значительно упрощает их монтаж. Электрооборудование ваз 2107 карбюратор условно делится на следующие системы:

Питания

Эта система представлена генератором и аккумулятором. Она отвечает за поставку питания ко всем электроприборам и электронным устройствам авто.

Генератор

При включенном двигателе питание электроприборов осуществляет генератор переменного тока. Генераторы на ваз 2107 выпускались в двух вариантах с маркировками 372.3701 и 9412.3701. Последняя модель является усовершенствованной, так как у нее блок выпрямителя защищен пластиковым коробом, крыльчатка расположена внутри, уменьшен размер контактных колец, чо значительно уменьшает износ деталей.

Аккумуляторная батарея

Аккумуляторная батарея отвечает за питание всех приборов при выключенном двигателе. Также он обеспечивает движение при отказе генератора, в случае если заряд достаточен. При выборе аккумулятора важно учесть тип двигателя (карбюратор или инжектор), так как характеристики батареи для этих типов двигателя различаются.

Пуска двигателя

Система запуска двигателя состоит из двух элементов – стартера и выключателя зажигания.

Стартер

Это устройство, работающее от электричества, отвечающее за запуск двигателя. Оно работает таким образом: вращает вал по нарастающей, пока частота вращения не будет достаточной для пуска. Стартеры в различных моделях ваз 2107 имеют некоторые различия, поэтому нужно внимательно отнестись к покупке нового агрегата, если старый придет в негодность. Покупать нужно именно ту модель, которая шла в комплектации авто у завода-изготовителя.

Зажигания

Эта система представляет собой комбинацию приборов, которые в процессе взаимодействия обеспечивают появлении искры, которая зажигает топливо в двигателе внутреннего сгорания. Она представлена тремя основными элементами – замком зажигания (или выключателем), катушкой и свечами и множеством дополнительных.

Выключатель зажигания

Служит для подачи тока к системе зажигания и для отключения ее от электричества. Выполнен в виде замка со специальным ключом. Система проста – если ключ вставляют в замок и поворачивают, контакты замыкаются и включается зажигание, а когда ключ высунут, контакты размыкаются и система обесточивается.

Свечи

Это специальные устройства для воспламенения топлива. В двигателях, работающих на бензине, они искровые. Между электродами свечи возникает очень высокое напряжение (десятки тысяч вольт), как следствие электрический разряд, что обеспечивает воспламенение.

Катушка

Это прибор, который преобразует низковольтный ток, поступающий от аккумулятора или генератора в высоковольтный, и передает его свечам. Это важный элемент системы зажигания, выход которого из строя не позволит привести двигатель в рабочее состояние.

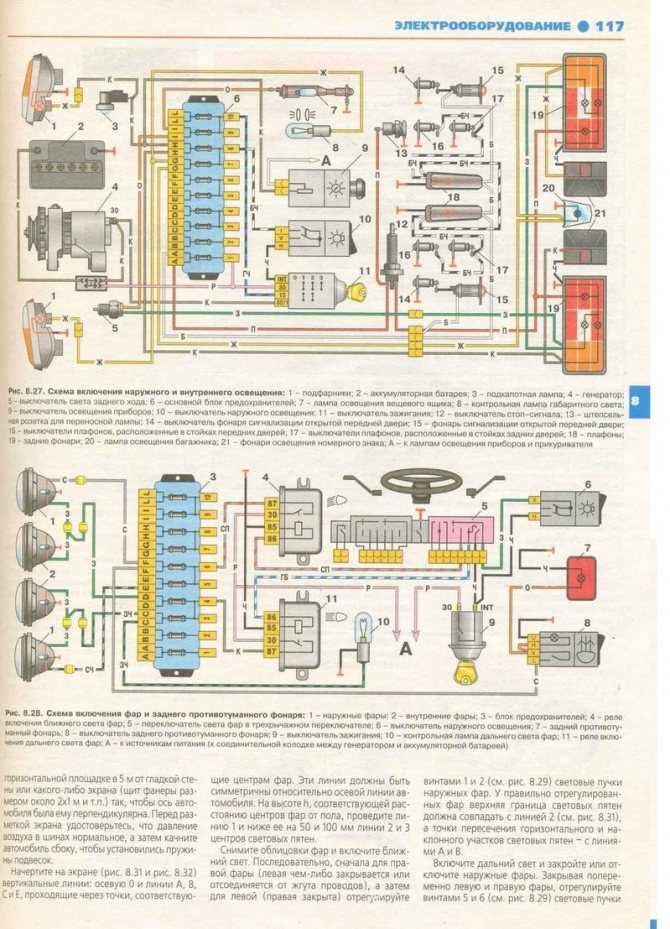

Освещение и сигнализация

Машина имеет внешние осветительные приборы и те, которые отвечают за свет в салоне. Система освещения представлена следующими элементами – блок-фары, задние фонари, лампа под капотом, освещение салона, лампа, освещающая номерной знак. Также в систему входит монтажный блок и выключатели освещения.

Контрольные приборы

Приборная панель автомобиля оснащена шкалами, по которым можно определить правильность работы всех систем автомобиля и идентифицировать сбои. Показания этих приборов обязан уметь считывать даже неопытный автолюбитель. Даже если вы совсем не разбираетесь в устройстве машины, прочитайте инструкцию и научитесь считывать показания приборов на панели, это не только упростит вам жизнь, но убережет от лишний трат, ведь если вовремя не среагировать на погрешность в работе какого-либо элемента электрики, вам придется в будущем производить дорогостоящий ремонт.

Дополнительные приборы

Это электронные приборы, без которых автомобиль может работать. К ним относят стеклоочиститель, стеклоподъемники, омыватели стекла и фар, прикуриватель и тому подобные. Некоторые автолюбители начиняют свою классику различными дополнительными опциями, например, устанавливают дополнительные светодиодные подсветки, тюнингуют приборную панель. Это позволяет сделать даже простой недорогой автомобиль стильным и современным.

Схема электрооборудования ВАЗ 2107 станет для вас справочником, если вы планируете ремонтировать электрику авто самостоятельно. На ней подробно изображено по какой схеме работают приборы, провода маркированы цветом и выявить неполадку в работе и устранить ее сможет даже новичок в вопросе электрики. Если вы все же не уверены в своих силах, то доверьте работу опытному автоэлектрику и тогда вы будет уверены в результате.

Схемы электрооборудования ваз 2101 и 2102 несколько отличаются от схемы ваз 21011 и 21013, для этого мы поместили несколько схем для лучшего ознакомления, с детальным обозначением всех узлов.

• 1. Фары
• 2. Подфарники
• 3. Указатели боковых поворотов
• 4. Аккумулятор
• 5. Реле лампы контроля заряда аккумулятора
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подкопотного пространства
• 9. Свечи
• 10. Датчик контрольки давления масла
• 11. Датчик указателя температуры жидкости охлаждения
• 12. Сигналы звукового предупреждения
• 13. Распределитель зажигания или трамблёр
• 14. Элдвигатель очистителя лобового стекла
• 15. Датчик сигнализирующий об аварийном падении уровня тормозной жидкости
• 16. Катушка зажигания или бабина
• 17. Регулятор напряжения
• 18. Выключатель очистителя лобового стекла, расположенный в насосе омывателя
• 19. Элдвигатель отопителя салона
• 20. Лампа освещения бардачка
• 21. Резистор добавочный, элдвигателя отопителя салона автомобиля
• 22. Розетка штепсельная, для переноски
• 23. Выключатель контрольки ручного тормоза
• 24. Выключатель стоп сигналов
• 25. Реле прерыватель указателя поворотов
• 26. Выключатель света движения задним ходом
• 27. Предохранительный блок
• 28. Реле прерыватель ручного тормоза
• 29. Реле очистителя лобового стекла
• 30. Переключатель режимов элдвигателя отопителя салона автомобиля
• 31. Прикуриватель
• 32. Выключатель плафонов освещения, расположенные в стойках задних дверей
• 33. Выключатели плафонов освещения салона автомобиля, расположенные в стойках передних дверей
• 34. Плафоны
• 35. Замок или выключатель зажигания
• 36. Комбинация приборов
• 37. Указатель температуры жидкости охлаждения
• 38. Контролька дальнего света фар
• 39. Контролька наружного освещения
• 40. Контролька указателей поворотов
• 41. Контролька заряда аккумулятора
• 42. Контролька давления масла двигателя автомобиля
• 43. Контролька ручного тормоза и уровня тормозной жидкости
• 44. Указатель уровня бензина в баке автомобиля
• 45. Контролька крайнего резерва топлива
• 46. Осветительная лампа комбинации приборов
• 47. Выключатель сигнала звукового предупреждения
• 48. Переключатель света фар
• 49. Переключатель указателей поворотов
• 50. Выключатель освещения наружного
• 51. Выключатель приборного освещения
• 52. Переключатель очистителя лобового стекла
• 53. Датчик указания уровня и резерва топлива в баке автомобиля
• 54. Лампа освещения багажного отсека
• 55. Фонари задние
• 56. Фонарь освещения номерного знака
• 57. Фонарь освещения заднего хода автомобиля
• 58. Колодки штепсельные, заднего пучка проводов, конструктивное расположение на ваз 2102
• 59. Осветительный плафон, задней части автомобиля ваз 2102

ВАЗовская классика никогда не страдала излишней заумностью конструкции, и все руководства пользователя по замене тех или иных деталей сводятся к простому «открутите гайку 5а, отсоединив при этом клемму 65, помеченную на схеме красной стрелочкой». Простотой отличается и схема электрооборудования ВАЗ-2106, хотя и имеет некоторые особенности

Как и все расположение электрооборудования, так и схема его подключения предельно проста, понятна, и требует пояснений только в том случае, если пользователь имеет проблемы с идентификацией цветов. На страничке размещена роскошная, почти бутиковая схема проводки ВАЗ 2106, которой можно пользоваться, безбоязненно, как Ветхим Заветом. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка за свои 40 лет выпуска неустанно развивалась и прогрессировала, что не могло не отразиться на ее электрооборудовании. Но эти изменения настолько ничтожны, что мы упомянем о них не столько для практической пользы, сколько из уважения к Фиату 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности модификаций ВАЗ 2106

В разное время на автомобиль устанавливали разные двигатели, зачастую даже не предупреждая покупателя об этом. Так, выстояв очередь в несколько лет, вам могла попасться шестерка с двигателем 2103, что никак не влияло ни на цену, ни на документацию. Позже такая ситуация повторялась с моторами от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но это никак не влияло на схему электрооборудования непосредственно.

Когда советский беспредел закончился и завод стал бороться за клиента, появилась модель, точнее, модификация ВАЗ 21065. Вроде, как «люкс». Тут уже были внесены некоторые изменения в электрическую схему. Но в целом машину отличало от обычной шестерки вот что:

• пятиступенчатая коробка передач;
• карбюраторы «Солекс»;
• бесконтактная система зажигания;
• электрический подогрев заднего стекла;
• галогеновые лампы повышенной мощности;
• задний противотуманный фонарь;
• на некоторых версиях был установлен электрический усилитель руля.

Естественно, что столь разительные эволюционные перемены практически никаких изменений в схему не внесли, по крайней мере, говорить о них просто не приходится.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство, по сравнению с современными электросхемами. Тем не менее, на протяжении долгих лет в нее вносились некоторые изменения. То, что вы видите на фото, это схема система зажигания машины до 1980 года.

В ней применен распределитель Р125б, который использовался до тех пор, пока не начали применять карбюраторы Озон. После этого ставили трамблер точно такой же конструкции, только с вакуумным регулятором опережения зажигания.

Все остальное электрооборудование шестерки никаких изменений не претерпело до самого конца ее выпуска. С одной стороны, это было удобно, потому что зайдя в любой автомагазин вы без особого труда могли заменить любую деталь — катушку зажигания, которых приходилось возить с собой по несколько штук, конденсаторы напряжения, которых полагалось иметь в запасе минимум десяток, не говоря уже о крышке трамблера, которая была подвержена пробоям и имела абсолютно непредсказуемый характер.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания со стороны владельцев шестерок вызывал блок предохранителей. Как сам блок, так и сами предохранители. При малейшей потере контакта, предохранитель перегревался, и плавил не плавкую вставку, а все, что было вокруг — пластмассовые крышки и корпуса блока. Бороться с этим явлением было бесполезно до тех пор, пока не появились человеческие предохранители ножевого типа. Они надежно держали контакт и перегорали только по делу — если в электрической цепи были проблемы.

Бортовая система электрооборудования ВАЗ 2106 использовала допотопную систему реле для потребителей большого тока. Реле защищало от перегрузки контакты переключателей. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на на шестерке они разбросаны по всему автомобилю, и логика их размещения не вяжется с элементарными понятиями схемотехники. Завод не рекомендовал ремонтировать реле, а советовал заменять их целиком, поскольку качественное восстановление сгоревшей обмотки было мало вероятно в гаражных условиях.

О системе электрооборудования и схеме проводки ВАЗ 2106 можно говорить сутками, но вы самостоятельно разберетесь в самой схеме подключения, которую мы показали на страничке. Схема проста, доступна и понятна даже для новичка. Дерзайте, и удачи на дорогах!

Представлен бесплатный справочный материал по электрооборудованию отечественного автомобиля ВАЗ-2105. В том числе блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой» автомобиля, которая выполняет функцию второго провода. Большинство цепей включается выключателем зажигания. Схема автомобиля представлена из двух частей на рисунках. Клик для увеличения на весь экран.

Электрооборудование ВАЗ 2105 — схема

1 — боковые указатели поворота; 2 — блок-фары; 3 -очистители фар; 4 — звуковые сигналы; 5 — электродвигатель омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 -моторедуктор очистителя ветрового стекла; 8 — электродвигатель омывателя ветрового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — подкапотная лампа ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — датчик указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле очистителя ветрового стекла; 23 — реле зажигания; 24 — реле прерыватель аварийной сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — штепсельная розетка для переносной лампы; 27 — выключатель света заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — переключатель очистителя ветрового стекла; 34 — выключатель омывателя ветрового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — переключатель света фар; 37 — переключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения вещевого ящика; 43 выключатели плафона, расположенные в стойках дверей; 44 — выключатель противотуманного света в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного света; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — переключатель электродвигателя отопителя; 59 — плафон; 60 — дополнительный резистор электродвигателя отопителя; 61 — задние фонари; 62 — фонари освещения номерного знака; 63 — датчик указателя уровня и резерва топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации штекеров в колодках трехрычажного переключателя авто.

Штекера в колодках монтажного блока

Схема бесконтактной системы зажигания VAZ

1. Свечи зажигания
2. Датчик-распределитель зажигания
3. Экран
4. Датчик Холла
5. Коммутатор
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

• 1. Концевой выключатель карбюратора
• 2. Катушка зажигания
• 3. Электромагнитный клапан
• 4. Монтажный блок
• 5. Реле зажигания
• 6. Выключатель зажигания
• 7. Колодка жгута проводов, подключаемая к блоку управления электропневмоклапаном.
• 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации штекеров в блоке управления

Плавкие предохранители авто 2105

1(8 А) Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ЗА) Электродвигатели очистителя и омывателя ветрового стекла. Электродвигатели очистителей и смывателя фар. Реле очистителя ветрового стекла. Реле очистителей и смывателя фар (контакты).
3(8 А) Резервный
4 (8 А) Резервный
5 (16 А) Элемент обогрева заднего стекла и реле включения обогрева (контакты).
б (8 А) Прикуриватель. Штепсельная розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
9 (8 А) Регулятор напряжения генератора (на автомобилях с генератором Г-222)
10 (8 А) Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумуляторной батареи. Комбинация приборов. Вольтметр. Система управления пневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (лампы стоп-сигнала). Плафоны внутреннего освещения кузова.
12 (8 А) Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаршный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаршиого света.
15 (8 А) Правая фара (габаритный свет). Левый задний фонарь (габаршиый свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика ВАЗ-2105.
16 (8 А) Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

• 18 — реле включения ближнего света фар;
• 19 — реле включения дальнего света фар;
• 20 — перемычка на месте реле включения звуковых сигналов;
• 21 — реле включения очистителей и омывателя фар;
• 22 — реле включения обогрева заднего стекла.

Примечание . До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем 17 монтажного блока. С 1988 г. они стали защищаться отдельным предохранителем, который распологается в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света авто.

Какая схема подключения тахометра у ВАЗ-2106

Тахометр – прибор, который располагается на передней панели в автомобиле. Нельзя утверждать, что это устройство является важнейшей составляющей любой машины. Однако для водителей с небольшим стажем данный прибор очень полезен. Неопытный водитель не «слышит» двигатель своего автомобиля. Поэтому для вычисления количества оборотов двигателя и коленвала на первых порах рекомендуется использовать тахометр. Помимо измерительной функции, он также играет эстетическую роль. Современные устройства на панели управления подчеркивают солидный статус автовладельца.

У такого автомобиля ВАЗ-2106 4-тактный и 4-цилиндровый двигатель. Контакты прерывателя размыкаются и замыкаются по 4 раза за один оборот ротора распределителя зажигания. За 1 оборот возникает 4 импульса напряжения.

Перед установкой изучите схему подключения устройства, измеряющего количество оборотов. Необходимо выделить три важнейших составляющих:

• тахометр;
• катушка зажигания;
• распределитель зажигания.

Читайте также: Почему стреляет в карбюратор ВАЗ-2106 карбюратор

Процедура подключения состоит из нескольких этапов.

1. Подсоедините кабель коричневого цвета к выводу катушки зажигания «К+».
2. К замку зажигания подключите кабель красного цвета.
3. К минусу подключите провод белого цвета (с черной полосой).

Через коричневый провод за счет импульсов, поступающих с катушки, будут меняться показания прибора. Через красный провод поступает питание от аккумуляторной батареи.

Белый кабель применяется для соединения с «массой».

В процессе подключения вы увидите вспомогательные провода, каждый из которых выполняет свою функцию. Кабель белого цвета необходим для подключения подсветки, чтобы вы могли видеть данные прибора при разном освещении в любое время суток. Провод черного цвета выполняет роль соединителя с реле зарядки. Это реле находится справа под капотом машины. Провод серо-черного цвета обеспечивает контакт с датчиком давления масла, который расположен слева от двигателя.

Схема подключения тахометра на автомобиль ВАЗ-2106 достаточно проста. Однако после установки, если ее осуществлял автовладелец самостоятельно, прибор не всегда работает корректно. Часто проблемы в работе прибора возникают, если автовладельцы устанавливают б/у тахометры ВАЗ-2106 на Москвич или Оку. В таком случае устройство может показывать более низкие обороты. Причин тому несколько. В любом случае при обнаружении неисправности следует выполнить ряд действий, которые помогут определить причину неполадки и устранить ее.

Читайте также: Стартер не щелкает и не крутит на ВАЗ-2106

Прежде всего, надо проверить наличие подключения прибора к катушке зажигания. Затем убедитесь, что вы случайно не перепутали «+» и «–» в аккумуляторе. Нарушения в работе прибора могут возникнуть из-за проводов зажигания, если они силиконовые. В таком случае поменяйте сопротивление номинала резистора. Если ваш автомобиль инжекторный, скорее всего, неполадка возникла из-за каких-либо нарушений в цепи от модуля зажигания к 5-му контакту КП.

Одной из наиболее частых неполадок таких приборов является дергание стрелки. Поиск причины такой неисправности нужно осуществлять, начиная с проверки проводки. Надо проверять не только уровень напряжения, но и качество контактов. В обязательном порядке проверяйте «массу». Стрелка может дергаться из-за плохих контактов трамблера. Еще одна причина – выход из строя конденсатора, который расположен на трамблере. Конденсатор часто пробивает. И это является самой распространенной причиной поломки приборов, измеряющих количество оборотов двигателя.

Читайте также: Признаки неисправности бензонасоса ВАЗ-2106

Подобные неполадки с прибором могут возникнуть в машинах с электронным зажиганием. Если предыдущие действия не позволили определить и устранить проблему, вероятно, она кроется в самой системе зажигания. Сбои в этой цепи могут привести к сбоям в функционировании тахометра. Некорректная работа прибора часто вызвана неправильной настройкой. Проверьте, правильно ли он стоит. Затем проверьте положение нуля. Для его корректировки используйте тумблер задней панели.





Как вам статья?

Многофункциональный регулятор напряжения 9454.3702

Общая информация Технические характеристики Схема подключения Габаритный чертеж

Общая информация: Регулятор напряжения многофункциональный 9454. 3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электроснабжения оборудования при изменении частоты вращения ротора генератора, электрической нагрузки и температура окружающей среды. Применяемость: автомобили ВАЗ-1117, -18, -19, «Калина», ВАЗ-2170, -71, -72 «Приора», ВАЗ-2190 «Гранта» и другие с генератором 9402.3701-06, 9402.3701-14. Регулятор напряжения 9454.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети. сети, тем самым повышая надежность и безопасность системы электроснабжения автомобиля. Регулятор напряжения 9454.3702 имеет функцию индикации бортовой сети пониженное/повышенное напряжение и низкое фазное напряжение генератора. Индикация осуществляется свечение контрольной лампы, контролирующей заряд аккумулятора, на комбинации приборов. Предмет обеспечивает выполнение функции гашения токовой нагрузки. Регулятор также реализует функция защиты от короткого замыкания в цепи выхода и индикатора. Регулятор выполнен с применением современного микроконтроллера и по некоторым параметрам не имеет себе равных среди крупносерийные изделия. Контроль и регулировка напряжения выполняются непосредственно на выходной клемме генератора — по этому принципу построены все схемы питания современных зарубежных автомобилей высокого класса. Управление запуском генератора и контроль частоты вращения его вала осуществляется непосредственно на одна из выходных силовых обмоток. Регулятор многофункциональный 9454.3702 изготавливается в едином климатическом исполнении О2.1 по с ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения инородных тел и воды, изделие соответствует исполнению IP67 по ГОСТ 14254. Эксплуатационная режим регулятора S1 по ГОСТ 3940. Регулятор монтируется непосредственно на генератор, где производится настройка регуляторов ЩР-5, 849.3702 или 9454.3702 с помощью стандартных винтов. Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня продажа в розничной торговой сети. Гарантийные обязательства производителя действуют в течение 4 лет со дня изготовления изделия. Дата изготовления указана на корпусе элемент.   Технические характеристики: Рабочий диапазон температура, °С -45 . . +125   Напряжение регулирования с батареей при t°=(25 ± 2) °С и нагрузка генератора 5А, В 14,5 ± 0,2   Напряжение регулирования с аккумулятором при t°=(25 ± 2) °С в диапазоне генератора нагрузка от 5А до 0,9·Imax*, В 14,5 ± 0,3   Максимальный ток выходной цепи, А 8,0   Термическая компенсация напряжения регулирования, мВ/°С -7,0 ± 1,5   Остаточное напряжение на выходе «DF»: максимальное/типовое, В 0,08/0,07   Порог индикации срабатывание низкого фазного напряжения, В 3,75 . . 7,25   Порог индикации срабатывание пониженного напряжения, В 10,9 .. 11,6   Порог индикации срабатывание повышенного напряжения, В 16,15 .. 17,15   Максимально допустимое длительное влияние повышенного напряжения питания, В 18,0   Максимально допустимое воздействие повышенного напряжения питания до 5 мин. , В 25,0   Максимально допустимое импульсные перенапряжения по ГОСТ 28751, В 200,0 * — Согласно техническим условиям на товар   Схема подключения:   Габаритный чертеж:

Классические автомобили СССР на продажу Tachanka.

com

Перейти к содержимому

10 сентября 2021 г. sovietcar777 все автомобили, Продается, НИВА, АВТО СССР, Внедорожник СССР, ВАЗ Оставить комментарий

год	состояние	топливо	цилиндры	коробка передач
1992	GOOD	GAS	4 Цилиндры	Manual 9000
. Все запчасти оригинальные. Создан для гонок. Новая коробка передач 5 МКПП Двигатель Over Powered 1,9 л Электронное зажигание. Профессиональный каркас безопасности. только по договору купли-продажи. Кузов и шасси Класс Внедорожник Кузов 3-дверный Компактный внедорожник Снаряженная масса 1150 кг Трансмиссия Двигатель 1,9 л Мощность двигателя ~ 110 кВт (л.с.) Крутящий момент 126 Н·м (93 фунт-фут) при 5000 об/мин Трансмиссия 5-ступенчатая механическая Конфигурация шасси 4×4 Прочее Объем бака 45 л Советский и российский внедорожник — внедорожник малого класса с несущим кузовом и постоянным полным приводом. Серийно выпускается с 5 апреля 1977 года (до 2006 года продавался на внутреннем рынке под названием ВАЗ-2121 «Нива», а на экспортных рынках как Lada Niva, с 2006 по 2021 год — под названием LADA 4×4, с 2021 года — Лада Нива Легенда) Британский исследователь советского автомобилестроения Энди Томпсон считает «Ниву» прямым предком класса компактных кроссоверов, на которые ориентировались создатели Suzuki Vitara. alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
