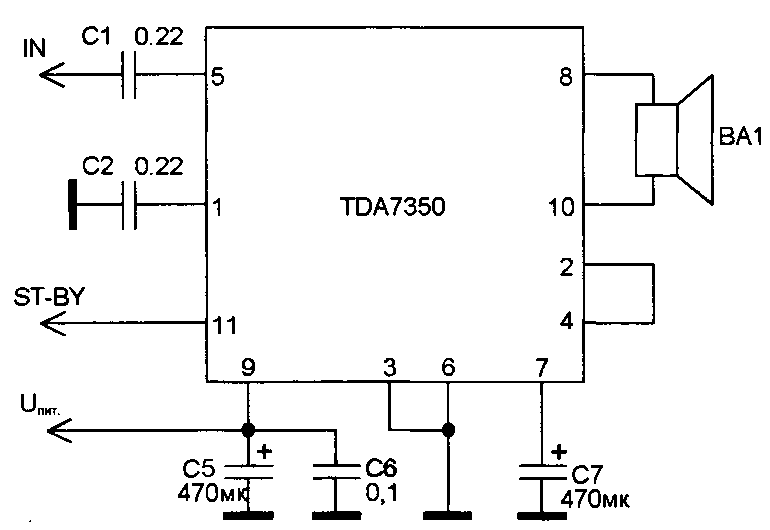

Усилитель на tda микросхеме: Усилители звука на микросхемах серии TDA для любого радиолюбителя — RC74 — интернет-магазин радиоуправляемых моделей

Содержание

Микросхема усилитель звука tda в категории «Техника и электроника»

Микросхема TDA7850 усилитель звука

На складе в г. Полтава

Доставка по Украине

239.10 грн

Купить

IT Electronics

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498 os

Доставка по Украине

974 грн

749.98 грн

Купить

ShopOnline

Микросхема TDA7850 усилитель звука

На складе в г. Полтава

Доставка по Украине

238.70 грн

Купить

Интернет магазин «E-To4Ka»

Аудио усилитель мощности звука 2×100Вт с bsuetooth и MicroSD, TDA7498 bs

Доставка по Украине

984 грн

757.68 грн

Купить

Bost

Усилитель мощности звука на микросхемах TDA2030 двухканальний

Заканчивается

Доставка по Украине

280 грн

Купить

Микросхема TDA7385 усилитель звука

На складе в г. Полтава

Доставка по Украине

69. 99 грн

Купить

Интернет магазин «E-To4Ka»

Микросхема TDA7851L усилитель звука

На складе в г. Полтава

Доставка по Украине

по 114.9 грн

от 2 продавцов

114.90 грн

Купить

Интернет магазин «E-To4Ka»

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498 bl

Доставка по Украине

964.05 грн

742.32 грн

Купить

Bellery

Микросхема TDA7385 усилитель звука

На складе в г. Полтава

Доставка по Украине

69.99 грн

Купить

IT Electronics

Микросхема TDA7854 усилитель звука

На складе в г. Полтава

Доставка по Украине

87.2 — 88.1 грн

от 2 продавцов

87.20 грн

Купить

IT Electronics

Микросхема TDA7850 усилитель звука

Доставка из г. Полтава

по 240.4 грн

от 2 продавцов

240.40 грн

Купить

РезиStore

Микросхема TDA7385 усилитель звука

Доставка по Украине

по 70. 6 грн

от 2 продавцов

70.60 грн

Купить

РезиStore

Микросхема TDA7851L усилитель звука

Доставка из г. Полтава

по 114.9 грн

от 2 продавцов

114.90 грн

Купить

РезиStore

Аудио усилитель мощности звука 2×100Вт с Bluetooth и MicroSD, TDA7498

Доставка по Украине

по 595 грн

от 11 продавцов

595 грн

Купить

Infostar — експрес-доставки

Стерео аудио усилитель 2х100Вт D-класса на микросхеме TDA7498 + microSD Bluetooth 5.0 AUX

На складе в г. Умань

Доставка по Украине

470 грн

Купить

Интернет-магазин «FreeBuy.in.ua»

Смотрите также

Аудио усилитель мощности звука 2х100Вт с RCA и регулятором TDA7498

На складе

Доставка по Украине

1 190 грн

595 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Аудио усилитель мощности звука 2х100Вт с RCA и регулятором TDA7498

На складе

Доставка по Украине

595 — 628 грн

от 7 продавцов

793 грн

595 грн

Купить

T2TV. com.ua | Онлайн Гипермаркет

Підсилювач звуку TDA2050

На складе

Доставка по Украине

16 грн

Купить

Інтернет-магазин «Мікроампер»

Усилитель звука на TDA2030A

На складе в г. Львов

Доставка по Украине

50 грн

Купить

Інтернет-магазин PULTSHOP

Микросхема Усилитель звука LM48861 Sony, original (PN:1217-2694)

Доставка по Украине

19 грн

Купить

MobilePlus.kh.ua

Усилитель звука TDA7388 4*41Вт

Заканчивается

Доставка по Украине

880 грн

Купить

ALI.KIEV.UA Підсилювачі звуку, електронні компоненти, набори для самостійної збірки

Усилитель звука D-клас 2*25Вт AUX Bluetooth TDA7492

Доставка из г. Киев

528 грн

Купить

ALI.KIEV.UA Підсилювачі звуку, електронні компоненти, набори для самостійної збірки

Підсилювач звуку TDA8954TH D-клас 2х210Вт DC 12-42B плата

Заканчивается

Доставка по Украине

1 584 грн

Купить

ALI. KIEV.UA Підсилювачі звуку, електронні компоненти, набори для самостійної збірки

Підсилювач звуку моно TDA2030A 1х18W, 6-12V плата модуль

Заканчивается

Доставка по Украине

57 грн

Купить

ALI.KIEV.UA Підсилювачі звуку, електронні компоненти, набори для самостійної збірки

Аудио усилитель мощности звука 2х100Вт с Bluetooth и MicroSD, TDA7498

На складе

Доставка по Украине

по 595 грн

от 2 продавцов

595 грн

Купить

Saga Market

TDA7388, Підсилювач низької частоти 4х41Вт QUAD BRIDGE [FLEXIWATT-25] мікросхема

Доставка по Украине

по 79.99 грн

от 2 продавцов

79.99 грн

Купить

РезиStore

Аудио усилитель мощности звука 2х100Вт с RCA и регулятором TDA7498

Доставка по Украине

969 грн

Купить

VseOK:)

Чип TDA2050 TO-220-5, Усилитель низкой частоты

Доставка по Украине

70 грн

Купить

ІНТЕРНЕТ-МАГАЗИН «Доставлено «

Плата стерео усилитель на микросхеме TDA7377, +10. ..18В

На складе в г. Софиевская Борщаговка

Доставка по Украине

28 грн

Купить

«SashaMika»

Усилитель для авто 2 x 30W на микросхеме TDA7394

Привет всем радио- и аудио-любителям, если кто ещё не знает – познакомьтесь с микросхемой УМЗЧ TDA7394, она же TDA7393.

Это м/с стереоусилителя класса AB, в конфигурации BTL, то есть мостовой, специально для автомобиля, выдерживает нагрузку до 2 Ом, имеет низкий уровень искажений, функцию ожидания, функцию отключения звука, автоматического отключения звука при обнаружении минимального напряжения питания и эта микросхема также имеет моно вход, он очень полезный, когда есть источник моно сигнала, но хотите передать звук на оба выхода. Имеет естественно защиту от короткого замыкания, от превышения температуры и некоторые другие.

C2 220 мкФ / 25 В
C3 1 мкФ / 25 В
C4 1 мкФ / 25 В
C5 1 мкФ / 25 В
C6 1 мкФ / 25 В
C7 1 мкФ / 25 В
C8 2,2 мкФ / 25 В
C9 10 мкФ / 25 В
R1 100 кОм Коричневый, черный, желтый
R2 100 кОм Коричневый, черный, желтый
R3 10 кОм Коричневый, черный, оранжевый

М\с TDA7394 или TDA7393

Максимальное напряжение питания составляет по даташиту 28 В, но рекомендуется от 13 до 20 В, так как корпус сильно нагревается. Поскольку чип был разработан для автомобильного усилителя, он имеет то преимущество, что может питаться от батареи 12 В. Минимальный ток для хорошей работы – 5 А.

При испытаниях был выбран блок питания для ноутбука 19 В на 4 А, который легче и портативнее чем железный трансформатор, его можно найти практически у любого в закромах, но если хотите, то можете использовать трансформатор 15 В, 5 А.
Поскольку это усилитель, который потребляет много энергии, важно использовать толстые провода, выдерживающие ток на аудиовыходах и в блоке питания.

Динамики могут быть и 50 Вт, но рекомендуется 100 Вт, сопротивление 2, 4 или 8 Ом.

Эта микросхема совместима по выводам с TDA7393, они практически близнецы, потому что даже документация такая же, включая компоновку, поэтому если не найдете TDA7394, можете легко поменять ее на TDA7393, которая якобы на 2 Вт мощнее. На фото изготовлена плата методом термопереносной печати:

Сборка и подключение УМЗЧ просты, IN1 и IN2 это аудиовходы, IN MONO – моно вход, что очень полезно, когда есть монофонический источник звука, такой как микрофон, потому что этот вход отправляет звук сразу на два выхода.

Выводы mute1 и mute2 это элементы управления для отключения звука, просто замкните их на минус, важно помнить, что для нормальной работы они должны быть подключены к плюсу источника.

Режим ожидания – это то же самое, но он оставляет отключенным весь УНЧ, а не только определенный канал, как в случае отключения звука. Режим ожидания также должен быть на плюсе источника, чтобы оставаться включенным, если хотите его выключить, замкните его на минус, это можно сделать с помощью переключателя. Остальные точки – это OUT1+ и OUT1-, которые являются выходом 1, и OUT2+ и OUT2-, которые являются выходом 2.

Конденсаторы могут быть с напряжением 25 В и более, а резисторы – 0,25 Вт.

Переключатели используются для изменения состояния каждого канала с беззвучного на активный или с ждущего на активный.

Источник питания лабораторный выдавал от 12 до 20 В, ток доходил до 5 А. Важно чтоб радиатор был большим, потому что эта микросхема нагревается. Звук вполне приличный.

Новейший дешевый усилитель TPA/TDA

Перейти к последнему

никон ф

член

27.11.2019 18:22

27.11.2019 18:22

на самом деле это мое впечатление — посмотрите на это:
> 2 $ / € за комплект на aliexpress
20 Вт HIFI моноканальный LM1875T стерео аудио модуль платы усилителя DIY наборы интегральная схема-in Интегральные схемы from Electronic Components & Расходные материалы на AliExpress

3 on AliExpress
Крис

Без покрытия
Участник
2019-11-30 16:56
#3
30. 11.2019 16:56

, так что мы должны говорить о запланированном бюджете на усилитель, тогда будет более «понятно», что мы можем получить.
верно?
Каковы ваши впечатления от «удара по бакам»?
Крис

FauxФранцузский
Участник
2019-11-30 20:15
#5

2019-11-30 20:15

«…. новейшие недорогие/дешевые усилители TPA/TDA …». Большинство TPA/TDA не являются «чип-усилителями», как определено здесь на форуме, они относятся к классу D.
«Последние» как следует понимать? Самый последний дизайн чипа?
«Недорого»? Крис прав, каков бюджет?
Дешевый и неплохо звучащий чип-усилитель — LM1876. Его можно найти на досках из Китая за 10-15$. Звук близок к (настоящему) LM1875.
Протестируйте его так же, как любой другой сомнительный усилитель. Подключите последовательно к сети лампочку накаливания мощностью 100 Вт и включите ее. Если свет остается ярким, он потребляет слишком много тока. Если он мигает, а затем тускнеет, это хороший знак. Если он мигает ярко и тускло, он колеблется.
Только другие методы первой линии являются быстрой визуализацией, чтобы убедиться, что устройство не раскололось (это случается) и что нет коротких замыканий между контактами питания, контактами питания и выходным контактом.
«Чипы», содержащие, скажем, от 20-30 до более 100 внутренних компонентов, могут быть протестированы не «как компонент», о чем вы просили, а «как система», чем они являются на самом деле.
У вас просто нет доступа к внутренним компонентам для измерения, тестирования или считывания напряжения, только к внешним контактам чипа, поэтому вы тестируете их как часть более крупной системы: либо на оригинальной печатной плате, либо впаянной/макетной в таблице данных, предложенной «тестировать». схема» (которая, кстати, предназначена не для устранения неполадок, а для проверки работоспособности), подайте необходимые напряжения и, по сути, «заставьте ее работать».
Значение:
* он не должен перегорать предохранители, перегревать блок питания или самого себя, а также трескаться/дымиться/взорваться. Ограничитель лампочки серии — хорошая идея, чтобы хотя бы уменьшить эффекты мини-Nuke.
* должно отображаться принятое, очень низкое напряжение смещения постоянного тока в режиме ожидания
* если подается звук, он должен управлять динамиком.
* он не должен гудеть/шипеть/гудеть/двигаться при закороченном входе, хотя отчасти это зависит больше от компоновки и качества питания, чем от самой микросхемы.
В двух словах: если он не соответствует минимальным функциям, описанным выше, не передает звук или он очень грязный/искаженный/обрезанный, но новый чип ведет себя как положено, *тогда* вы знаете, что старый был неисправен.
Всегда есть подход с дробовиком. Если под отсутствием усилителя вы подразумеваете, что один 7294 вырван, просто купите достаточно, чтобы заменить их все, и вперед. Я никогда не понимал 7294, так как 93, кажется, та же самая часть с немного большими выходными транзисторами. В любом случае, в вашем случае разница, вероятно, нулевая, за исключением того, что они немного более прочные, так что можете также получить около 93 с.
Итак, на основной печатной плате находятся чипы, 2xTDA в мосту для саба (который в моем случае отсутствует, возможно, предыдущий владелец удалил его или что-то в этом роде) и что я думаю, это 5xTDA для других каналов + один маленький для управления? Я могу выложить фотографии позже.
Затем есть меньшая плата управления, на которой есть операционные усилители (если они так называются?) для 3х каналов и несколько регуляторов. Блок питания представляет собой тор-транс, который читает 26,4 — 0 — 26,4 и 14,5 — 0
.

Мули
Администратор
09.09.2017 20:30
#10
09.09.2017 20:30

В этом случае я бы сделал, как предлагает JMFahey, и использовал тестер ламп. На этом этапе не подключайте динамики, но включите их и проверьте напряжения питания и напряжение постоянного тока на выходных контактах всех TDA. Я предполагаю, что на всех выходах будет ноль вольт, хотя отсутствующий чип (если он является частью моста) может привести к тому, что его другая половина даст вводящие в заблуждение показания.
Всегда есть подход дробовика. Если под отсутствием усилителя вы подразумеваете, что один 7294 вырван, просто купите достаточно, чтобы заменить их все, и вперед. Я никогда не понимал 7294, так как 93, кажется, та же самая часть с немного большими выходными транзисторами. В любом случае, в вашем случае разница, вероятно, нулевая, за исключением того, что они немного более прочные, так что можете также получить некоторые 93-е.
Я получил точно такую же основную плату от саба друга, со всеми TDA целыми, но я не знаю, сломаны они или нет, я думал взять одну из запасной платы и поставить в свою, потому что мой друг проверил ее и сказал, что основной блок питания в порядке. К сожалению, он ушел на следующий день и будет ждать его возвращения, поэтому я пытаюсь сделать это самостоятельно
Протестируйте его, как если бы вы тестировали любой другой сомнительный усилитель. Подключите последовательно к сети лампочку накаливания мощностью 100 Вт и включите ее. Если свет остается ярким, он потребляет слишком много тока. Если он мигает, а затем тускнеет, это хороший знак. Если он мигает ярко и тускло, он колеблется.
немного проще

Фаст Эдди D
Участник
10.09.2017 17:45
№16
10.09.2017 17:45

Теперь вы знаете тест на лампочку. Это очень простая процедура, которая быстро говорит вам о многом. У меня есть постоянно собранная установка и небольшой ассортимент ламп накаливания от 100 до 300 Вт для использования. Я всегда использую его для включения неизвестного оборудования или оборудования, которое долгое время не включалось.
Вы упомянули резисторы, включенные последовательно с шинами. Это также хорошая идея, и она быстро расскажет вам о многом. Значение зависит от ожидаемого потребления тока. Вы хотите, чтобы резистор сбрасывал незначительное напряжение с ожидаемым током. Таким образом, когда вы включаете его, вы измеряете напряжение после резисторов. Если у него слишком большое падение напряжения, у вас есть подсказка. Если одна сторона, другая или обе падают слишком сильно, у вас есть подсказки. Если вы используете дешевый последовательный резистор с малой мощностью, и он сгорает (по сути, предохранитель), то вы не только имеете ключ к разгадке, но, возможно, вы также сохранили некоторые компоненты.
Включите питание без подключенного динамика и проверьте смещение постоянного тока на выходе.
Если нет значительного смещения постоянного тока, попробуйте музыку и посмотрите на осциллограф.
Если все в порядке, подключите динамик.

Кэти и папа
Участник
10.09.2017 19:02
# 18
10.09.2017 19:02

В техническом описании должна быть показана тестовая схема. Это может быть выполнено в конфигурации проводки «точка-точка», при этом все провода должны быть как можно короче и соблюдены все обычные меры предосторожности для усилителя.
