Транзистор
1.Биполярный транзистор.
2.Как работает транзистор.
3.Схема, демонстрирующая
принцип работы транзистора.
4.Типы, параметры и
характеристики транзисторов,
маркировка
Транзистор
полупровниковый
электронный
прибор, относящийся к категории
активных электронных компонентов.
В зависимости от расположения
полупроводниковых
слоев,
транзисторы подразделяют на два
основных типа — NPN-транзисторы и

PNP-транзисторы.

Электроды
обычного
биполярного
транзистора называются базой, эмиттером и
коллектором.
Коллектор
и
эмиттер
составляют основную цепь электрического
тока в транзисторе, а база предназначается
для управления величиной тока в этой цепи.
На условном обозначении транзистора
стрелка эмиттерного вывода показывает
направление тока.
Как работает транзистор
Базовая цепь транзистора
управляет током, протекающим в
цепи коллектор-эмиттер.
Изменяя в небольших пределах
малое напряжение, поданное на
базу, можно в достаточно широких
пределах изменять ток в цепи
коллектор-эмиттер.
Принцип работы биполярного

транзистора со структурой NPN.
Ток, поданный на базу, открывает
транзистор и обеспечивает
протекание тока в цепи коллекторэмиттер.
С помощью малого тока,
поданного на базу, можно
управлять током большой
мощности, идущим от коллектора
к эмиттеру.
Транзисторы
различной
мощности
Схема, демонстрирующая принцип
работы транзистора
Типы, маркировка, параметры и
характеристики транзисторов
Транзистор выступает основным
компонентом любой электрической
схемы.

Он является своего рода
усилительным ключом. В основе этого
полупроводникового прибора находится
кремниевый или германиевый кристалл.
Транзисторы бывают однополярными и
двухполярными : полевыми и
биполярными.
По типу проводимости они встречаются
двух видов – прямые и обратные
Производители
транзисторов применяют два
основных типа шифрования — это
цветовая и кодовая маркировки.
Однако ни один, ни другой не
имеют единых стандартов.
Каждый завод, производящий
полупроводниковые приборы
(транзисторы, диоды,
стабилитроны и т. д.), принимает
свои кодовые и цветовые
обозначения
Маркировка полевых транзисторов
ничем не отличается от меток на
других приборах.
Спасибо за внимание!
Янина Елизавета Вадимовна
ГБПОУ МО Балашихинский Техникум (ПУ 47/36)

English Русский Правила

Принципиальная Схема Транзистора — tokzamer.ru

Поэтому без навыка проверки транзисторов, вам в электронику лучше не соваться.

Характеристики транзистора, включённого по схеме оэ:

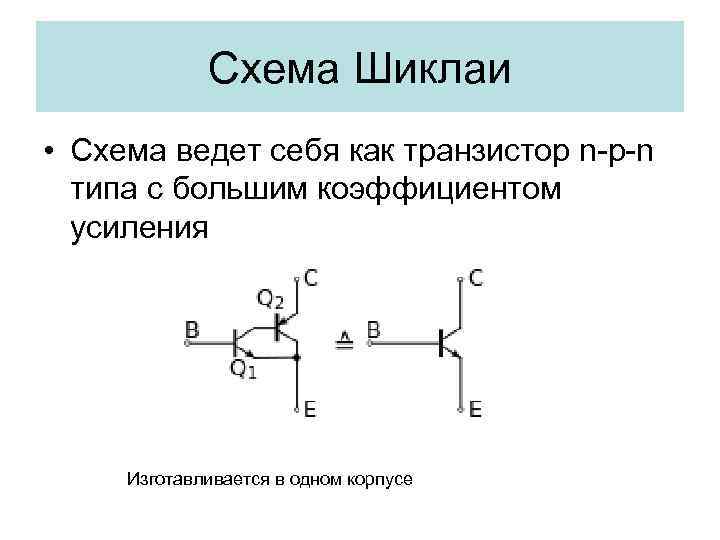

Внешний вид и обозначение транзистора на схемах

Если канал имеет электронную проводимость, то транзистор называют n-канальным.

Проводимость p-n перехода существенно возрастет и через коллекторный переход начнет идти ток коллектора Iк. Так уж случилось, но вначале развития полупроводниковой технологии лидирующее место занял биполярный транзистор. Схема включения биполярного транзистора с общим эмиттером.

А рост приводит к росту напряжения на резисторе обратной связи.

Лампочка не светится, давайте разберемся почему. Добавим к нашей схеме всего одну перемычку, которой соединим эмиттер и базу, но лампочка все равно не горит. На символ однопереходного транзистора похоже УГО большой группы транзисторов с p-n-переходом, получивших название полевых.

Тот вывод, который со стрелкой — это всегда эмиттер. Полевой транзистор FR на печатной плате прибора.

А если взять и прикрыть одну любую часть транзисто, то у нас получится полупроводник с одним p-n переходом или диод. Ответ может быть да а может и нет. Нелинейность возникает из-за влияния входного напряжения на напряжение перехода эмиттер-база.

Если канал имеет электронную проводимость, то транзистор называют n-канальным. При отсутствии этого конденсатора в цепи источника входного сигнала создавался бы постоянный ток от источника питания Ек.

Однокаскадный усилитель ЗЧ

Это может быть полезным для реализации высокочастотных усилителей. И в результате получилась вот такая формула.

Чтобы эксперимент прошёл удачно, надо отрегулировать схему, т. Элементы, представляющие собою полнофункциональные устройства или модули: микросхемы. И свершилось чудо, лампочка засветилась.

Где транзисторы купить?

Это свойство может использоваться для включения и выключения ламп в зависимости от освещённости. Теперь оголённые концы пропустите через промокательную бумагу на расстоянии примерно 1, см, другие концы присоедините к схеме согласно рис. Ну а обо всем по порядку. Конструкция корпуса а , вольт-амперная характеристика и условное графическое обозначение стабилитрона Существенной особенностью стабилитрона является зависимость его напряжения стабилизации от температуры.

Характеристики транзистора, включенного по схеме об

Это объясняется следующими при чинами. Естественно, это приводит к уменьшению коэффициента усиления, поскольку на вход транзистора из-за влияния обратной связи поступит меньшее значение напряжение, чем в отсутствие обратной связи. Такого рода схемы используются в автоматических устройствах фотопечати. В этом режиме напряжение база-эмиттер достаточное для того, чтобы переход база-эмиттер открылся.

В результате в кремнии образуются два p-n перехода. Температурная зависимость вольт-амперной характеристика стабилитрона Для устранения этого недостатка и создания термокомпенсированных стабилитронов последовательно в цепь стабилитрона включают обычные диоды в прямом направлении.

Иначе не будет работать схема. В итоге уменьшится ток эмитте ра, а значит, и ток коллектора — он достигнет первоначального значения. Установим вместо перемычки сопротивление Rб номиналом — Ом, и еще один источник питания на 1,5 вольта. Перемещение движка резистора вверх по схеме приводит к увеличению напряжения больше нормы на нем открывается транзистор VТ1.

сопротивление — Уравнения для упрощенной схемы транзистора

Итак, у нас есть следующая схема:

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

При анализе транзистора нам нужно использовать следующие соотношения:

$$\text{I}_\text{E}=\text{I}_\text{B}+\text{I}_\text{C}\tag1$$
Коэффициент усиления транзистора \$\beta\$: $$\beta=\frac{\text{I}_\text{C}}{\text{I}_\text{B}}\tag2$$

Используя KCL, мы можем написать:

$$ \begin{случаи} \text{I}_\text{x}=\text{I}_1+\text{I}_2\\ \\ \text{I}_2=\text{I}_3+\text{I}_\text{T}\\ \\ \text{I}_\text{x}=\text{I}_3+\text{I}_\text{D}\\ \\ \text{I}_\text{D}=\text{I}_1+\text{I}_\text{T}\\ \\ \beta=\frac{\text{I}_1}{\text{I}_\text{T}} \end{случаи}\tag3 $$

Используя KVL, мы можем написать:

$$ \begin{случаи} \text{I}_1=\frac{\text{V}_\text{x}-\text{V}_1}{\text{R}_1}\\ \\ \text{I}_2=\frac{\text{V}_\text{x}-\text{V}_3}{\text{R}_2}\\ \\ \text{I}_3=\frac{\text{V}_3}{\text{R}_3}\\ \\ \text{V}_\text{BE}=\text{V}_3-\text{V}_2\\ \\ \text{V}_2=\text{V}_\text{D} \end{случаи}\tag4 $$

Я использовал Mathematica для решения этой задачи, используя следующий код:

 FullSimplify[
 Решить[{Ix == I1 + I2, I2 == I3 + IT, Ix == I3 + ID,
   ID == I1 + IT, β == I1/IT, I1 == (Vx - V1)/R1,
   I2 == (Vx - V3)/R2, I3 == V3/R3, VBE == V3 - V2}, {ID, IT, Ix, I1,
   И2, И3, В1, В3}]]

И это дает:

 {{ID -> -((((R2 + R3) (V2 + VBE) - R3 Vx) (1 + β))/(R2 R3)),
  ИТ -> (-(R2 + R3) (V2 + VBE) + R3 Vx)/(R2 R3),
  Ix -> -(((V2 + VBE) β)/R3) - ((V2 + VBE - Vx) (1 + β))/
    R2, I1 -> (-(R2 + R3) (V2 + VBE) β + R3 Vx β)/(R2 R3),
   I2 -> -((V2 + VBE - Vx)/R2), I3 -> (V2 + VBE)/R3,
  V1 -> Vx + R1 ((V2 + VBE)/R3 + (V2 + VBE - Vx)/R2) β,
  V3 -> V2 + VBE}}

В вашей схеме есть два случая:

Когда (случай 1) \$\text{R}_3=1000\space\Omega\$ и когда (случай 2) \$\text{R}_3\to \infty\$. Первый случай дает:

 {{ID -> -((177 (1 + β))/100000), IT -> -(177/100000),
  Ix -> -((3 (-31 + 59 β))/100000),
  I1 -> -((177 β)/100000), I2 -> 93/100000, I3 -> 27/10000,
  V1 -> 12 + (3009 β)/2500, V3 -> 27/10}}

И второй случай:

 {{ID -> (93 (1 + β))/100000, IT -> 93/100000,
  икс -> (93 (1 + β))/100000, I1 -> (93 β)/100000,
  I2 -> 93/100000, I3 -> 0, V1 -> 12 - (1581 β)/2500,
  V3 -> 27/10}}

Теперь, например, предположим, что \$\beta=250\$. Получаем для первого случая:

 {{ID -> -(44427/100000), IT -> -(177/100000), Ix -> -(44157/100000),
  I1 -> -(177/400), I2 -> 93/100000, I3 -> 27/10000, V1 -> 3129/10,
  V3 -> 27/10}}
{{ID -> -0,44427, IT -> -0,00177, Ix ->  -0,44157, I1 -> -0,4425,
  I2 -> 0,00093, I3 -> 0,0027, V1 -> 312,9, V3 -> 2,7}}

И для второго случая:

 {{ID -> 23343/100000, IT -> 93/100000, Ix -> 23343/100000,
  I1 -> 93/400, I2 -> 93/100000, I3 -> 0, V1 -> -(1461/10),
  V3 -> 27/10}}
{{ID -> 0,23343, IT -> 0,00093, Ix -> 0,23343, I1 -> 0,2325,
  I2 -> 0,00093, I3 -> 0. , V1 -> -146,1, V3 -> 2,7}}

Разработка схемы затвора ИЛИ с использованием транзистора

Как многие из нас знают, интегральная схема или ИС представляет собой комбинацию множества небольших схем в небольшом корпусе, которые вместе выполняют определенную задачу. Подобно операционному усилителю или таймеру 555, микросхема состоит из множества транзисторов, триггеров, логических вентилей и других комбинационных цифровых схем. Точно так же триггер может быть построен с использованием комбинации логических элементов, а сами логические элементы могут быть построены с использованием нескольких транзисторов.

Логические элементы являются основой многих цифровых электронных схем. От базовых триггеров до микроконтроллеров Логические элементы формируют основной принцип хранения и обработки битов. Они устанавливают связь между каждым входом и выходом системы, используя арифметическую логику. Существует множество различных типов логических вентилей, и каждый из них имеет разную логику, которая используется для разных целей. Но основное внимание в этой статье будет уделено ИЛИ Gate , потому что позже нам будет построение вентиля ИЛИ с использованием схемы BJT-транзистора , аналогичной схеме транзистора вентиля И, которую мы построили ранее.

Логические элементы ИЛИ

Элементы ИЛИ реализуют булеву «дизъюнктуру», то есть помогают найти максимум заданных двоичных входов.

Элементы ИЛИ имеют символ схемы, показанный на рис. 1, изогнутый конец — вход, а заостренный конец — выход. Логика, которой они следуют, проста, вывод истинен, если любые один из входов верен или если либо вход A , либо вход B верен. Ниже показана таблица истинности шлюза ИЛИ .

Этот принцип можно распространить на столько входных данных, сколько необходимо, вывод истинен, если любой (или хотя бы один) из входов верен. В этой статье мы будем строить логический вентиль ИЛИ с использованием транзистора . Если вы хотите узнать больше о вентиле ИЛИ и о том, как он работает, вы можете прочитать эту статью об основах вентиля ИЛИ.

Необходимые детали

Транзисторы малой мощности NPN (2N2222, BC547 и т. д.)
Резисторы 1K
Резисторы 10K

Схема логического элемента ИЛИ на транзисторе

Первый вариант логического элемента ИЛИ является самым простым и состоит из двух параллельных эмиттерных повторителей, имеющих общий эмиттерный резистор.

На приведенной выше принципиальной схеме показан простейший способ построить вентиль ИЛИ с использованием транзисторов NPN. Когда на входе A поддерживается высокий уровень , небольшой ток проходит через базу транзистора Q22. Это включает Q22, и (относительно) большой ток течет от коллектора к эмиттеру. Ток падает через эмиттерный резистор. Напряжение на эмиттерном резисторе V _CC – 0,7В, поэтому выход «следует» за входом с коэффициентом усиления чуть меньше единицы. То же самое происходит, когда на входе B удерживается высокий уровень . Когда на оба входа подается высокий уровень, оба транзистора активны, но на эмиттерном резисторе падает одинаковое напряжение, а на выходе остается высокий уровень. Эта схема показывает идеальное поведение ИЛИ. Подключение переключателей и светодиодов к входу лучше показывает поведение схемы, как вы можете видеть на изображениях ниже.

Случай 1: Когда на обоих входах низкий уровень, на выходе низкий уровень

Случай 2: Когда на одном входе низкий уровень, а на другом высокий уровень

Случай 3: И наоборот, когда на другом входе низкий уровень, выход высокий

Случай 4: можно видеть, что схема работает и следует таблице истинности, которую мы обсуждали ранее. Вы можете остановиться здесь, если вам нравится эта грубая схема, но если вы хотите внести некоторые улучшения в схему, читайте дальше.

Схема ИЛИ с использованием транзистора – улучшенная версия

Показанная выше схема является очень простой реализацией схемы ИЛИ, но эта схема редко используется при производстве ИС по нескольким причинам. Если мы подключим один вход к V _CC , переключатель к другому входу и проверим вход и переключатель и запустим по переднему фронту переключателя, мы заметим небольшую проблему.

Выход становится высоким только через некоторое время, т.е. не реагирует мгновенно на ввод. Время, необходимое для того, чтобы входные данные стали видны на выходе, называется 9.0060 задержка распространения . То же самое происходит при удалении ввода. Выходу требуется некоторое время, чтобы вернуться на землю.

Это происходит из-за базовой емкости транзистора. Одним из решений было бы уменьшить значения всех резисторов, чтобы протекал больший ток и емкости заряжались быстрее. Но это приведет к слишком большому рассеиванию мощности. Чтобы обойти это, мы добавили два небольших (<10 нФ) «ускоряющих» конденсатора к базовому резистору, чтобы сократить время «хранения».

Другая проблема заключается в том , что эта схема не может отводить столько же тока , сколько отдает . Источник не является проблемой, потому что по крайней мере один транзистор включен (когда хотя бы на одном входе высокий уровень), который подключен непосредственно к выходу, так что выход может обеспечить приличный ток.

Однако, когда транзистор выключен, только резистор 1 кОм понижает выходной сигнал, а потребляемый ток ограничивается. Чтобы привод был симметричным, выход 9Добавлен двухтактный каскад 0060 . Обе эти модификации значительно уменьшают задержки распространения нарастания и спада.

Применение вентилей ИЛИ

Наряду с вентилем И вентиль ИЛИ является неотъемлемой частью всех логических схем. Например, если есть десять входов, которые микроконтроллер должен контролировать, логический элемент ИЛИ с 10 входами сообщит контроллеру, если какой-либо из входов имеет высокий уровень, без необходимости использования десяти входных контактов.
