Двухканальный источник питания мощностью 20W для высокотемпературных применений.

Автор Геннадий Бандура
Email: Bandura (at) macrogroup.ru
www.macrogroup.ru тел. +7 (812) 370 60 70



Двухканальный источник питания мощностью 20W для высокотемпературных применений.

Краткая спецификация:

Входное напряжение: 85-265 VAC

Выходные каналы: 12V/1.25A и -14V/0.4A

Применение: Оборудование, работающее при высоких температурах (к примеру кухонное оборудование).

Номер документа: DER-53

Автор документа: Департамент по применению Power Integrations.

Достоинства этого решения:

1) Работа при повышенной температуре окружающей среды. Работоспособен при Tamb=105C.

2) TOP247Y работает на частоте в 66 кHz, что снижает потери и размер фильтра ЭМИ.

3) Снижены габариты печатного узла 7″x5″.

4) Высокий КПД>85% при работе на полной нагрузке.

Внешний вид источника питания.

Полная спецификация:

Описание

Обозначение

Мин.

Норма

Макс.

Ед. изм

Вход

Напряжение

Частота

Потребление на холостом ходу (230VAC).

Vin

fline



85

47







50/60





265

64

0. 3



VAC

Hz

W

Выход

Напряжение 1 канал

Пульсация 1 канал

Ток 1 канал

Напряжение 2 канал

Пульсация 2 канал

Ток 2 канал

Выходная мощность (RMS)

Выходная мощность (пиковая)

Vout1

Vripple1

Iout1

Vout2

Vripple2

Iout2

Pout

Pout_peak







0.25





0.05







12





-14













50

1. 25



100

0.4

20.6

40



V

mV

A

V

mV

A

W

W

КПД n

85

%

Параметры безопасности и ЭМИ

Соответствуют CISPR22B / EN55022B, IEC950, UL1950 Class II

Рабочий диапазон окружающей температуры Tamb

0

105

C

Схема источника питания (кликните на схему для увеличения):

Описание работы схемы:

Схема на рисунке выше представляет собой обратноходовый преобразователь на базе микросхемы TOP247Y. Схема спроектирована на диапазон входных напряжений 85-265 VAC и на выходе выдает 2 напряжения: +12V (at) 1.25A и —14V (at) 0.4A.

Конденсатор С1 вместе с индукцией рассеяния L1 фильтруют дифференциальную помеху, в то же время д1 еще снижает синфазную помеху.

Мостовой выпрямитель выполненый на дискретных элементах D1-D4 и конденсатор С2 формируют первичную шину высокого постоянного напряжения. С3 снимает высокочастотный «звон». Резистор R1 подавляет ЭМИ средней частоты. Высокое постоянное напряжение прикладывается к выводу первичной обмотки трансформатора T1. Другой вывод этой обмотки управляется MOSFET транзистором интегрированным в U1. Диоды D6 и D5 срезают высоковольтные выбросы образующиеся из-за индукции рассеяния трансформатора при выключении MOSFET транзистора. Емкость С4 снижает температуру D5 шунтированием высоковольтных выбросов. Резистор R2 подавляет высокочастотный «звон» на стоке. Резистор R3 устанавливает нижний порог отключения в 69 Вольт, при этом он же устанавливает верхний порог отключения в 320 Вольт.

Резистор R4 устанавливает ограничение по току микросхемы U1 в пределах 40% от максимального. Это ограничивает выходной ток при критических условиях работы источника. С5 шунтирует вывод CONTROL микросхемы U1. У емкости С6 3 функции. Обеспечивает U1 необходимой энергией во время старта, обеспечивает функцию авторестарта при критических условиях а также играет роль коэфициента усиления U1, как функции от частоты. R5 стабилизирует петлю обратной связи источника питания. Диод D7 и емкость С19 обеспечивают выпрямление и фильтрацию напряжения смещения для U1 и U2.

Выход трансформатора T1 выпрямляется и фильтруется элементами D8, C10-C11, D9 и C14. Дроссель L2(L3), элементы C12(C15) и С13(С16) — обеспечивают дополнительную высокочастотную фильтрацию. Резистор R6(R7) и С8(С9) обеспечивают демпфирование D8(D9). Это особо важно для работы в режиме холостого хода и для подавления высокочастотных ЭМИ. При этом этими элементами можно управлять для подстройки источника питания под свои нужды.

Увеличение С8 и снижение R6 будет увеличиваться подавление высокочастотных ЭМИ, но ценой этого будет увеличение энергопотребления на холостом ходу.

Резисторы R11 и R12 делят выходное напряжение и прикладывают его на вывод уcилителя ошибки микросхемы U1. Стабилизатор U3 управляет оптопарой U2 через резистор R6 для передачи информации по обратной связи на вывод CONTROL микросхемы U1. Кроме этого выход оптопары питает U1 во ремя нормальной работы схемы. Диод D8 и С18 защищают источник питания от перенапряжения при старте. Резистор R9 разряжяет С18 при отключении источника питания. Компоненты С6, С17, R5, R10, R8 компенсируют обратную связь.

Разводка печатного узла:

Перечень элементов.

N

Кол-во

Обозначение

Part number

Описание

Производитель

Номинал

1

1

C1 ECQ-U2A224ML 220nF, 275 VAC, Film, X2 Panasonic 220nF

2

1

C2 UVZ2G221MRD 220uF, 450V, Electrolytic, Gen. Purpose Nichicon 220uF

3

1

C3 5GASS20 20nF, 500 V, Disc Ceramic Vishay 20nF

4

1

C4 ECK-D3A472KBN 4.7nF, 1 kV, Disc Ceramic Panasonic 4.7nF

5

4

C5 C13 C16 C17 ECU-S1h204KBB 100nF, 50 V, Ceramic, X7R Panasonic 100nF

6

1

C6 KME16VB47RM5X11LL 47uF, 16 V, Electrolytic, Gen. Purpose, (5 x 11) United Chemi-Con 47uF

7

1

C7 440LD22 2. 2nF, Ceramic, Y1 Vishay 2.2nF

8

2

C8 C9 NCD471K1KVY5F 470pF, 1 kV, Disc Ceramic NIC Components Corp 470pF

9

2

C10 C11 LXZ35VB102MK25LL 1000uF, 35 V, Electrolytic, Low ESR, 30mOhm, (12.5 x 25) United Chemi-Con 1000uF

10

2

C12 C15 KME35VB101M6X11LL 100uF, 35 V, Electrolytic, Gen. Purpose, (8 x 11.5) United Chemi-Con 100uF

11

1

C14 KZE35VB471MJ20LL 470uF, 35 V, Electrolytic, Very Low ESR, 23mOhm, (10 x 20) United Chemi-Con 470uF

12

1

C18 KME50VB10RM5X11LL 10uF, 50 V, Electrolytic, Gen. Purpose, (5 x 11) United Chemi-Con 10uF

13

1

C19 KMG50VB1R0M5X11LL 1uF, 50 V, Electrolytic, Gen. Purpose, (5 x 11) United Chemi-Con 1uF

14

4

D1 D2 D3 D4 1N5407 800 V, 3 A, Rectifier, DO-201AD Vishay 1N5407

15

1

D5 P6KE200A 200 V, 5 W, 5%, DO204AC (DO-15) Vishay P6KE200A

16

1

D6 UF4005 600 V, 1 A, Ultrafast Recovery, 75 ns, DO-41 Vishay UF4005

17

2

D7 D10 1N4148 75 V, 300mA, Fast Switching, DO-35 Vishay 1N4148

18

1

D8 MBR2060CT 60 V, 20 A, Dual Schottky, TO- 220AB Vishay MBR2060CT

19

1

D9 SB580 80 V, 5 A, Schottky, DO-201AD Vishay SB580

20

1

F1 3,701,315,041 3. 15 A, 250V,Fast, TR5 Wickman 3.15 A

21

1

J1 26-48-1045 CONN HEADER 4POS(1 X 4) .156 VERT TIN Molex CON4

22

1

J2 26-48-1031 CONN HEADER 3POS(1 X 3) .156 VERT TIN Molex CON3

23

1

L1 ELF18N012A 9.5mH, 1.2 A, Common Mode Choke Panasonic 9.5mH

24

1

L2 ELC08D3R3E 3.3uH, 5.7 A Panasonic 3.3uH

25

1

L3 822LY-3R3M 3.3uH, 2.66 A Toko 3. 3uH

26

1

R1 CFR-25JB-2R2 2.2 R, 5%, 1/4 W, Carbon Film Yageo 2.2

27

1

R2 CFR-50JB-68K 68 k, 5%, 1/2 W, Carbon Film Yageo 68 k

28

1

R3 CFR-50JB-2M2 2.2 M, 5%, 1/2 W, Carbon Film Yageo 2.2 M

29

1

R4 MFR-25FBF-13K0 13 k, 1%, 1/4 W, Metal Film Yageo 28 k 1%

30

1

R5 CFR-12JB-6R8 6.8 R, 5%, 1/8 W, Carbon Film Yageo 6.8

31

2

R6 R7 CFR-25JB-33R 33 R, 5%, 1/4 W, Carbon Film Yageo 33

32

1

R8 CFR-12JB-470R 470 R, 5%, 1/8 W, Carbon Film Yageo 470

33

1

R9 CFR-12JB-15K 15 k, 5%, 1/8 W, Carbon Film Yageo 15 k

34

1

R10 CFR-12JB-3K3 3. 3 k, 5%, 1/8 W, Carbon Film Yageo 3.3 k

35

1

R11 MFR-25FBF-38K3 38.3 k, 1%, 1/4 W, Metal Film Yageo 38.3 k

36

1

R12 MFR-25FBF-10K0 10 k, 1%, 1/4 W, Metal Film Yageo 10 k

37

1

R13 CFR-12JB-1K0 1 k, 5%, 1/8 W, Carbon Film Yageo 1 k

38

1

RT1 CL150 NTC Thermistor, 5 Ohms, 4.7 A Thermometrics 5 ohm

39

1

RV1 V275LA20A 275 V, 75 J, 14 mm, RADIAL Littlefuse 275Vac

40

1

T1 YC-3508 Bobbin, EER35, Vertical, 14 pins Ying Chin EER35

41

1

U1 TOP247Y TOPSwitch-GX, TOP247Y, TO220-7C Power Integrations TOP247Y

42

1

U2 ISP817D, PC817X4 Opto coupler, 35 V, CTR 300- 600%, 4-DIP Isocom, Sharp PC817D

43

1

U3 TL431CLP 2. 495 V Shunt Regulator IC, 2%, 0 to 70C, TO-92 Texas Instruments TL431

Конструкция трансформатора:

Электрическая схема:

Электрическая спецификация:

Электрическая прочность 1 секунда, 60Hz, с выв. 1-7 на выв. 8-14. 3000 VAC
Индуктивность первичной обмотки Выводы 1-4, ост. обмотки разомкнуты, 66 KHz, 0.4 Vrms. 683uH, +/-10%
Резонансная частота Выводы 1-4, ост. обмотки разомкнуты. 500 kHz (мин.)
Индукция рассеяния первиной обмотки Выводы 1-4 (выв. 8-14 закорочены), 66 KHz, 0.4 Vrms. 4uH (макс.)

Схема построения.

Схема каркаса (кликните на схему для увеличения).

Рабочие характеристики источнкиа питания.

1) Зависимость КПД от входного напряжения.

2) Зависимость входной потребляемой мощности от входного напряжения при минимальной нагрузке.

3) Нестабильность выходного напряжения по нагрузке.

4) Нестабильность выходного напряжения по сети.

5) Тепловые характеристики.

Для осуществления замеров температуры блок питания был помещен в термошкаф с температурой 105С. После наступления теплового равновесия были размещены термопары на критические с точки зрения температуры элементы схемы: микросхему TOPSwitch, импульсный трансформатор и выходной выпрямительный диод. При выходе источника питания на полную мощность и при длительной работе на этой мощности не было замечено значительных отклонения от изначальной температуры.

Данные с термопар сведены в таблицу.

Температура (С)

Элемент

115VAC

230VAC

Окружающая среда

105

105

Трансформатор (T1)

109

105

TOPSwitch (U1)

105

105

Выпрямитель (D8)

105

105

Конденсатор (С8)

105

105

Уровень наведенных ЭМИ.

Замеры наведенных ЭМИ прототипа источника питания были осуществлены с целью выяснить эффективность входного фильтра, конструкции трансформатора и правильности разводки печатной платы. Замеры проводились при входном напряжении 115VAC/60Hz с максимальной пиковой нагрузкой приложенной к обоим каналам.

Результаты замеров проедставлены в диаграмах:

1) Фаза

2) Нейтраль

Купить образцы микросхем Power Integrations, заказать бесплатную литературу и программное обеспечение, а также получить квалифицированную техническую поддержку вы сможете у эксклюзивного дистрибьютора Power Integrations в России — компании Макро Групп.

www.powerint.ru

Документ перевел:

Геннадий Бандура
Бренд-менеджер Power Integrations
МАКРО ГРУПП

Тел. : +7 (812) 370 60 70
Факс: +7 (812) 370 50 30
Bandura (at) macrogroup.ru

Top224y блок питания схема — Вместе мастерим

Понадобился мне для одного из моих проектов блок питания. Да такой чтоб с небольшими габаритами и с приличными характеристиками. Мне требовалось напряжение 5 вольт и ток не менее двух ампер. Однозначно, что блок питания должен быть импульсным. Сейчас существует великое множество различных ШИМ контроллеров на которых можно сделать такой блок питания. Я решил остановится на микросхемах от Power Integrations а точнее на Top Switch. Выбор обусловлен популярность и низкой ценой при неплохих характеристиках.

Кроме этого не надо почти ни какой обвязки и настройки! Короче как раз для меня 🙂 Хочу напомнить что блок питания является источником повышенной опасности, так как некоторые его детали находятся под напряжением угрожающим жизни человека. Высоковольтный электролитический конденсатор С2 в некоторых случаях может длительное время быть заряженным! Короче я предупреждал. Хотя ток своих не бьёт 🙂

Теперь немного сухих цифр:

  • Входное напряжение от 85 до 265 вольт
  • Выходное напряжение 5 вольт
  • Максимальный ток 2 А
  • Пульсации напряжения

30 милливольт

  • Защита от перегрева
  • Защита от короткого замыкания
  • А вот и схема этого девайса:

    Ничего нового я здесь не изобрел. Эту схему можно найти в одном из многочисленных апноутов производителя. Вместо TL431 можно поставить обычный стабилитрон, но упадёт стабильность напряжения и нельзя будет его скорректировать. Для коррекции напряжения нужно поиграть резисторами R3 или R2. Можно поставить вместо одного из них подстроечник и установить нужное напряжение.

    Трансформатор

    Это пожалуй самая сложная часть этого блока питания. Его придётся наматывать самому. У Power Integrations даже есть программа предназначенная для расчёта трансформаторов, но моего TOP222Y среди поддерживаемых ШИМ контроллеров почему то не оказалось. Поэтому пришлось курить мануалы, читать форумы и спрашивать знающих людей. Параметры трансформатора очень сильно зависят от сердечника. Сердечник который я применил в своем блоке был выдран из другого трансформатора от импульсного блока питания принтера. Размеры сердечника такие:

    Чтоб разобрать готовый трансформатор пришлось изрядно повозится. Для того чтоб половинки сердечника расклеились мне пришлось варить трансформатор в кипящей воде некоторое время 🙂 Как видно из рисунка сердечник уже имеет зазор посередине. Если у вашего сердечника нет такого зазора то его нужно сделать проложив между его половинками бумагу. Он должен быть примерно 0,1 — 0,2мм. Наматывать трансформатор нужно начинать с первичной обмотки. Я наматывал её проводом диаметром 0,2 мм. Всего я намотал 130 витков. Допустимо использовать от 0,15 мм до 0,25 мм в зависимости от мощности. Провод наматывается виток к витку. Когда первый слой намотан нужно намотать поверх него слой какой-нибудь тонкой изоляционной плёнки. Я использовал какую-то жёлтую плёнку от другого трансформатора. Продолжать наматывать второй слой обмотки нужно с того же места где закончился первый. У меня всего получилось три слоя. Когда первичка намотана нужно намотать на нее пару слоёв плёнки дабы не замкнула она со вторичкой. Начало обмотки нужно отметить как либо. Это важно! Начало обмотки обозначено на схеме точкой, если концы обмотки перепутать, то блок питания не запуститься или будет отдавать крохотную мощность. Вторичку я мотал проводом диаметром 1 мм 6 витков. Её нужно равномерно растянуть по всей поверхности. После неё еще один слой изоляции и мотает третью обмотку. Я мотал её тем же проводом что и первичку (0.2 мм) 12 витков. Их так же располагаем по всей длине каркаса и не забываем про начало и конец обмотки. Все обмотки мотать надо в одном направлении. Когда намотка обмоток завершена, наматываем еще один слой изоляции, вставляем сердечник, заклеиваем его, припаиваем проводки к штырькам на каркасе и трансформатор готов!

    Разводка платы

    От разводки платы напрямую зависят характеристики блока питания. Из-за не правильно разведенной платы может упасть КПД блока питания, возникнут пульсации выходного напряжения, блок начнет создавать помехи, да и еще куча всего остального включая нестабильную работу. В даташите производитель дает некоторые советы по разводке печатной платы и рекомендуется их придерживаться. Дается даже рисунок куска печатной платы. Набор основных правил разводки платы довольно прост:

    • C4 и R1 должны быть максимально близко к выводам SOURСE и CONTROL
    • Земля в «горячей» части блока питания это вывод SOURСE. Поэтому все дорожки которые должны быть подключены к земле следует вести именно к этому выводу. Даже если это не удобно. Это хорошо отображено на принципиальной схеме.
    • Конденсатор С2 ставить поближе к ШИМ контроллеру
    • Ноги у D1 и D2 должны быть минимально длинны и расположены они должны быть как можно ближе к трансформатору
    • Дорожка от вывода DRAIN до трансформатора должна быть как можно короче. Тоже самое касается и дорожки от трансформатора до плюса питания.

    Зная и применяя эти правила можно развести свою плату, ибо моя я думаю далека от идеала и можно сделать лучше. Кроме того на моей плате изначально отсутствовал конденсатор С5. Я сейчас я расскажу почему.

    Конденсатор С5

    Страшный конденсатор как кажется на первый взгляд. Стоит между высоковольтной и низковольтной часть блока питания. А это значит что если его вдруг пробьёт, то блок питания превратится в машину смерти! Поэтому нельзя ставить туда конденсатор какой попало. Для таких целей существуют специальные Y конденсаторы. Бывают Y1 и Y2 нам подойдет любой из них с ёмокстью около 3.3 нф. Чтоб знать как он примерно выглядит я сфоткал свой:

    С этим конденсатором будет немного щипать, если одновременно коснуться заземления и вывода блока питания. Но ничего страшного в этом нет, этот конденсатор стоял абсолютно во всех импульсиниках которые мне доводилось разобрать. И все они точно также кусались. Возникает вопрос, а зачем вообще он нужен? Можно его не впаивать, блок питания заведётся и будет работать но будет выдавать сильные пульсации на выходе. На осциллограмме ниже можно видеть пульсации напряжения на выходе блока питания. В момент снятия показаний, блок питания был нагружен проволочным резистором 5 ом, а конденсатор С5 не впаян:

    А теперь я впаял конденсатор. Нагрузка та же самая:

    Видно что пульсации сильно уменьшились, хоть и остались довольно существенными. Но для меня это не особо критично, т.к. этот блок питания будет всего лишь заряжать пальчиковые аккумуляторы. Чтоб избавится от остатков пульсаций нужно правильно намотать дроссель и не жалеть ёмкостей С6 и С7. Кстати конденсатор С1 тоже не простой. На нем должно быть написано X2. Его можно найти в компьютерных блоках питания. Он нужен (как я понял) чтоб не выпускать помехи которые создает блок, в сеть 220 в.

    Пусконаладка

    Ни каких плясок с бубном устраивать мне не пришлось. Всё заработало сразу после первого включения. Да и налаживать то тут особо нечего. Разве что немного подстроить выходное напряжение резисторами R3 или R2. Если страшно включать его в сеть, то можно вместо предохранителя включить лампочку 220 вольт мощностью 100 ватт. В момент включения лампочка должна вспыхнуть а потом погаснуть (если блок ни чем не нагружен). Если лампочка горит и не гаснет то скорее выключаем блок питания и ищем ошибку. Если это первое испытание блок прошел успешно то можно ставит предохранитель на место и давать нагрузку потихоньку. Я использовал нихромовую спиральку для этих целей. Дал нагрузку — попробовал не греется ли. Потом еще больше нагрузки и еще… Потом замкнул выводы блока питания накоротко. Ничего не взорвалось и не сгорело. Сработала защита и блок питания начал легонько щёлкать пытаясь запуститься. Разомкнул провода и он стартовал как ни в чем не бывало. Кстати радиатор оказался не нужен, нагрев TOP222Y оказался минимальным. Я и не ожидал такого.

    Итоги

    Блок питания получился отличный. Если вы ни когда не делали импульсных блоков питания, то начинать лучше всего именно с ШИМ контроллеров TOP221-227. Проще них вряд-ли можно что-то придумать вообще. Любые комментарии по теме и не совсем — приветствуются.

    Сетевой импульсный блок питания (12В, 2А)

    Представляем не сложную схему сетевого, импульсного блока питания. На выходе данный блок дает стабилизированные 12 вольт и максимальный ток в 2А. Блок питания довольно компактен и подойдет как для отладки схем, так и в качестве постоянного источника питания для стационарных устройств, в том числе и для питания логической части электроники на самодельных станках ЧПУ.

    Схема импульсника не сложна и основывается на серийно выпускаемом трансформаторе POL-15020 и микросхеме TOP224Y. Трансформатор доступен в свободной продаже и позволяет обойтись без лишних хлопот, связанных с необходимостью самостоятельной намотки. Диодный мост BR 1 любой с учетом напряжения сети и током от 2А. Все остальные элементы в высоковольтной части схемы так же расчитаны по вольтажу с учетом сетевого напряжения.

    В схеме присутствует опечатка, номинал резистора R6 – 1,2k

    Печатная плата схемы импульсного блока питания проста, изготовлена в одностороннем варианте с парой перемычек. Микросхема DA 1 и диод VD 3 устанавливаются на радиатор через термо-прокладки.

    Так как схема работает от высокого напряжения сети, то надлежит соблюдать аккуратность при монтаже и осторожность при использовании. Желательно готовую плату блока «упаковать» в корпус.

    Схема в формате sPlan 6.0 (rus), разводка платы в формате Sprint Layout 5.0 и документацию на трансформатор POL-15020 вы можете скачать ниже:

    Вы не можете скачивать файлы с нашего сервера

    Вы не можете скачивать файлы с нашего сервера

    Понадобился мне для одного из моих проектов блок питания. Да такой чтоб с небольшими габаритами и с приличными характеристиками. Мне требовалось напряжение 5 вольт и ток не менее двух ампер. Однозначно, что блок питания должен быть импульсным. Сейчас существует великое множество различных ШИМ контроллеров на которых можно сделать такой блок питания. Я решил остановится на микросхемах от Power Integrations а точнее на Top Switch. Выбор обусловлен популярность и низкой ценой при неплохих характеристиках.

    Кроме этого не надо почти ни какой обвязки и настройки! Короче как раз для меня 🙂 Хочу напомнить что блок питания является источником повышенной опасности, так как некоторые его детали находятся под напряжением угрожающим жизни человека. Высоковольтный электролитический конденсатор С2 в некоторых случаях может длительное время быть заряженным! Короче я предупреждал. Хотя ток своих не бьёт 🙂

    Теперь немного сухих цифр:

    • Входное напряжение от 85 до 265 вольт
    • Выходное напряжение 5 вольт
    • Максимальный ток 2 А
    • Пульсации напряжения

    30 милливольт

  • Защита от перегрева
  • Защита от короткого замыкания
  • А вот и схема этого девайса:

    Ничего нового я здесь не изобрел. Эту схему можно найти в одном из многочисленных апноутов производителя. Вместо TL431 можно поставить обычный стабилитрон, но упадёт стабильность напряжения и нельзя будет его скорректировать. Для коррекции напряжения нужно поиграть резисторами R3 или R2. Можно поставить вместо одного из них подстроечник и установить нужное напряжение.

    Трансформатор

    Это пожалуй самая сложная часть этого блока питания. Его придётся наматывать самому. У Power Integrations даже есть программа предназначенная для расчёта трансформаторов, но моего TOP222Y среди поддерживаемых ШИМ контроллеров почему то не оказалось. Поэтому пришлось курить мануалы, читать форумы и спрашивать знающих людей. Параметры трансформатора очень сильно зависят от сердечника. Сердечник который я применил в своем блоке был выдран из другого трансформатора от импульсного блока питания принтера. Размеры сердечника такие:

    Чтоб разобрать готовый трансформатор пришлось изрядно повозится. Для того чтоб половинки сердечника расклеились мне пришлось варить трансформатор в кипящей воде некоторое время 🙂 Как видно из рисунка сердечник уже имеет зазор посередине. Если у вашего сердечника нет такого зазора то его нужно сделать проложив между его половинками бумагу. Он должен быть примерно 0,1 — 0,2мм. Наматывать трансформатор нужно начинать с первичной обмотки. Я наматывал её проводом диаметром 0,2 мм. Всего я намотал 130 витков. Допустимо использовать от 0,15 мм до 0,25 мм в зависимости от мощности. Провод наматывается виток к витку. Когда первый слой намотан нужно намотать поверх него слой какой-нибудь тонкой изоляционной плёнки. Я использовал какую-то жёлтую плёнку от другого трансформатора. Продолжать наматывать второй слой обмотки нужно с того же места где закончился первый. У меня всего получилось три слоя. Когда первичка намотана нужно намотать на нее пару слоёв плёнки дабы не замкнула она со вторичкой. Начало обмотки нужно отметить как либо. Это важно! Начало обмотки обозначено на схеме точкой, если концы обмотки перепутать, то блок питания не запуститься или будет отдавать крохотную мощность. Вторичку я мотал проводом диаметром 1 мм 6 витков. Её нужно равномерно растянуть по всей поверхности. После неё еще один слой изоляции и мотает третью обмотку. Я мотал её тем же проводом что и первичку (0.2 мм) 12 витков. Их так же располагаем по всей длине каркаса и не забываем про начало и конец обмотки. Все обмотки мотать надо в одном направлении. Когда намотка обмоток завершена, наматываем еще один слой изоляции, вставляем сердечник, заклеиваем его, припаиваем проводки к штырькам на каркасе и трансформатор готов!

    Разводка платы

    От разводки платы напрямую зависят характеристики блока питания. Из-за не правильно разведенной платы может упасть КПД блока питания, возникнут пульсации выходного напряжения, блок начнет создавать помехи, да и еще куча всего остального включая нестабильную работу. В даташите производитель дает некоторые советы по разводке печатной платы и рекомендуется их придерживаться. Дается даже рисунок куска печатной платы. Набор основных правил разводки платы довольно прост:

    • C4 и R1 должны быть максимально близко к выводам SOURСE и CONTROL
    • Земля в «горячей» части блока питания это вывод SOURСE. Поэтому все дорожки которые должны быть подключены к земле следует вести именно к этому выводу. Даже если это не удобно. Это хорошо отображено на принципиальной схеме.
    • Конденсатор С2 ставить поближе к ШИМ контроллеру
    • Ноги у D1 и D2 должны быть минимально длинны и расположены они должны быть как можно ближе к трансформатору
    • Дорожка от вывода DRAIN до трансформатора должна быть как можно короче. Тоже самое касается и дорожки от трансформатора до плюса питания.

    Зная и применяя эти правила можно развести свою плату, ибо моя я думаю далека от идеала и можно сделать лучше. Кроме того на моей плате изначально отсутствовал конденсатор С5. Я сейчас я расскажу почему.

    Конденсатор С5

    Страшный конденсатор как кажется на первый взгляд. Стоит между высоковольтной и низковольтной часть блока питания. А это значит что если его вдруг пробьёт, то блок питания превратится в машину смерти! Поэтому нельзя ставить туда конденсатор какой попало. Для таких целей существуют специальные Y конденсаторы. Бывают Y1 и Y2 нам подойдет любой из них с ёмокстью около 3.3 нф. Чтоб знать как он примерно выглядит я сфоткал свой:

    С этим конденсатором будет немного щипать, если одновременно коснуться заземления и вывода блока питания. Но ничего страшного в этом нет, этот конденсатор стоял абсолютно во всех импульсиниках которые мне доводилось разобрать. И все они точно также кусались. Возникает вопрос, а зачем вообще он нужен? Можно его не впаивать, блок питания заведётся и будет работать но будет выдавать сильные пульсации на выходе. На осциллограмме ниже можно видеть пульсации напряжения на выходе блока питания. В момент снятия показаний, блок питания был нагружен проволочным резистором 5 ом, а конденсатор С5 не впаян:

    А теперь я впаял конденсатор. Нагрузка та же самая:

    Видно что пульсации сильно уменьшились, хоть и остались довольно существенными. Но для меня это не особо критично, т.к. этот блок питания будет всего лишь заряжать пальчиковые аккумуляторы. Чтоб избавится от остатков пульсаций нужно правильно намотать дроссель и не жалеть ёмкостей С6 и С7. Кстати конденсатор С1 тоже не простой. На нем должно быть написано X2. Его можно найти в компьютерных блоках питания. Он нужен (как я понял) чтоб не выпускать помехи которые создает блок, в сеть 220 в.

    Пусконаладка

    Ни каких плясок с бубном устраивать мне не пришлось. Всё заработало сразу после первого включения. Да и налаживать то тут особо нечего. Разве что немного подстроить выходное напряжение резисторами R3 или R2. Если страшно включать его в сеть, то можно вместо предохранителя включить лампочку 220 вольт мощностью 100 ватт. В момент включения лампочка должна вспыхнуть а потом погаснуть (если блок ни чем не нагружен). Если лампочка горит и не гаснет то скорее выключаем блок питания и ищем ошибку. Если это первое испытание блок прошел успешно то можно ставит предохранитель на место и давать нагрузку потихоньку. Я использовал нихромовую спиральку для этих целей. Дал нагрузку — попробовал не греется ли. Потом еще больше нагрузки и еще… Потом замкнул выводы блока питания накоротко. Ничего не взорвалось и не сгорело. Сработала защита и блок питания начал легонько щёлкать пытаясь запуститься. Разомкнул провода и он стартовал как ни в чем не бывало. Кстати радиатор оказался не нужен, нагрев TOP222Y оказался минимальным. Я и не ожидал такого.

    Итоги

    Блок питания получился отличный. Если вы ни когда не делали импульсных блоков питания, то начинать лучше всего именно с ШИМ контроллеров TOP221-227. Проще них вряд-ли можно что-то придумать вообще. Любые комментарии по теме и не совсем — приветствуются.

    КОМБИНИРОВАННЫЕ МИКРОСХЕМЫ (ШИМ + КЛЮЧ

    • Главная
    • База знаний
    •      Значительно упростить процесс разработки и изготовления ИИП стало возможным благодаря появлению нового поколения ИМС, совмещающих в одном корпусе ШИМ, цепи управления и защиты, высоковольтный полевой транзистор. Такая комбинация устройств предельно сокращает количество компонентов схемы (простейший обратноходовый ИИП содержит 15 — 20 элементов), на 50% снижает габариты и массу устройства. При этом ИИП обладает высокой степенью защиты от перегрева и перегрузки, обладает хорошей электромагнитной совместимостью с другими устройствами. Стоимость комбинированных микросхем сопоставима со стоимостью мощных полевых транзисторов, применяемых в настоящее время в качестве выходных в ИИП. Если учесть экономию за счёт меньшего числа внешних компонентов, меньшего числа операций по сборке и наладке таких источников питания, то выгоды в промышленном производстве по сравнению с линейными источниками питания, ИИП на дискретных элементах и ШИМ, описанных ранее, становятся очевидными. Кроме невысокой стоимости ИИП на комбинированных микросхемах изготовители гарантируют конечному пользователю экономию за счёт меньшего потребления энергии самим устройством. В настоящее время на отечественном рынке представлены комбинированные микросхемы для ИИП производства Power Integrations (семейства TOPSwitch и последующих) и производства STMicroelectronics (семейства VIPer). Данные для выбора типа микросхемы в зависимости от требуемой мощности приведены в таблице.
           Принципы работы ШИМ комбинированных микросхем не отличаются от применяемых в ИМС, описанных ранее, они содержат те же основные узлы. Принципиальное отличие заключается в исполнении на одном кристалле и оформлении в одном корпусе (имеющем для разных типов микросхем от 3 до 8 выводов) всех цепей ИИП, кроме входных выпрямителей/фильтров, импульсного трансформатора, вторичных цепей, цепей обратной связи, конденсатора вывода управления. Для того, чтобы была возможность полностью оценить простоту реализации ИИП на комбинированных микросхемах, на рисунке приведена типовая схема включения ИМС семейства TOPSwitch, которое является одним из первых в этом классе. Типовые схемы других семейств выполнены примерно также, с тем же количеством элементов, но с большим числом функций.

      Типовая схема ИИП для работы от сети переменного тока на ИМС семейства TOPSwitch:

      Основные параметры комбинированных ИМС для импульсных источников питания:

      Семейство Тип ИМС Типы корпусов Рекомендуемый диапазон мощности (Вт) Особенности применения Uраб, В1 Диапазон рабочих температур, °С2 Fраб, кГц Рабочий цикл, % Дополнительные функции
      Защита от пониж. Uпит Защита от повыш. Uпит Дежурный режим «Мягкий» пуск Внешнее ограничение тока ЧМ рабочей частоты Внешняя синхронизация ДУ вкл/выкл
      TOPSwitch TOP200…
      204, 214
      TO-220/3 0…100 (в схемах корректора фактора мощности до 150)   36…700 -40…+145 100+10 1,8…67 +
      TOP100…104 0…60 (в схемах корректора фактора мощности до 110) Для работы в сети 110/100 В   +
      TOP209 DIP8 0…8   36…700 100+10 (TOP210)
      70+15 (TOP209)
      +   +
      TOPSwitchII TOP221…227 TO220, PDIP8, SMD8 0…150   -40…+135 100+10 1,7…67 +   +
      TOPSwitch-FX TOP232…234 TO220-7B, PDIP8, SMD8 0…75 Возможна работа на частоте 0,5Fраб для уменьшения помех 132+8 или 66+4,5 1,5…78 + + + + + + + +

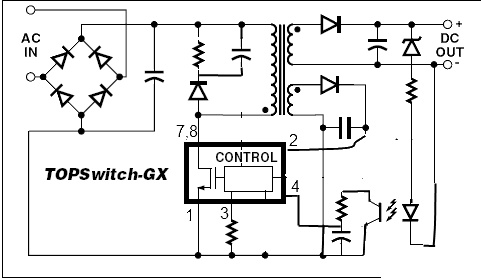

      TOPSwitch-GX TOP242…250 TO220-7B, PDIP8, SMD8, TO263-7C, TO262-7C 0…290   -40…+140 03…66,8 + + + + + + + +
      TinySwitch TNY253…255 DIP8, SO8 0…10 Возможна работа без обмотки ОС импульсного трансформ. (Типовая схема включения) 50…700 -40…+135 44+4 (TNY253, 254) 130+15 (TNY255) 03…68 +   +         +
      TinySwitchII TNY256 TO220-7B, DIP8B, SOIC8B 0…23 130+15 03…66 +   +     +   +
      TinySwitch Plus TNY264, 266…268 0…19 132+8 03…65 +   +     +   +
      DPA-Switch DPA423…426 TO263-7C 0…83 (max 100) Для построения DC-DC конвертеров со входным напряжением 36…75 В 16…220 -40…+137 400+25 или 300+18 03…75 + + + + +   + +
      LinkSwitch LNK500, 501 DIP8B, SOIC8 0…5,5 Для построения адаптеров и зарядных устройств 50…700 -40…+135 42+7,5 (LNK500) 42+4 (LNK501) 1,8…77     + +
      VIPer VIPer20/50/100 TO220/5, DIP8 До 20/50/100   До 620, до 700 (с индексами A, ASP) -40…+170 100+10, возможна работа до 200 кГц 03…65 +   + + +   +

      Примечание:

           1) В качестве нижнего предела указано напряжение стока, при котором гарантируется работа ИМС с указанными параметрами. Возможна работа при более низких напряжениях, но с отклонением параметров от нормы. В качестве верхнего предела указано напряжение пробоя исток-сток выходного транзистора.
           2) Для всех микросхем (кроме семейства VIPer) указан рабочий диапазон температур -40:+150°С, однако в таблице в качестве верхней границы приведена температура срабатывания термозащиты.
           3) У ИМС данных типов при отключении нагрузки уменьшается рабочий цикл (за счет пропуска рабочих периодов), а у некоторых — и рабочая частота. В результате в этих условиях рабочий цикл снижается практически до 0.

           Коротко о некоторых функциях комбинированных микросхем. Все описываемые микросхемы имеют встроенные цепи авторестарта (защищают ИИП и нагрузку в случае аварии — КЗ нагрузки, обрыв петли ОС), ограничения тока стока (защита выходного транзистора), цепи запуска при подаче напряжения питания (снижается количество внешних компонентов), термозащиты. У микросхем семейств TOPSwitch и TOPSwitchII термозащита выполнена с внутренней защёлкой (после перегрева необходим перезапуск устройства), у остальных — с гистерезисом температуры срабатывания (после остывания происходит автоматический перезапуск). Все ИМС имеют возможность внешней блокировки работы выходного каскада. Наличие таких цепей значительно снижает вероятность выхода из строя ИИП на комбинированных микросхемах.
           Для ИИП на основе ИМС семейств TOPSwitch и TOPSwitchII в некоторых условиях может потребоваться подключение искусственной нагрузки. Для остальных микросхем за счет усовершенствованных схемных решений это не требуется — рабочий цикл на холостом ходу снижается практически до 0.
           Частотная модуляция рабочей частоты преобразователя снижает уровень побочных излучений на 5:10 дБ, что улучшает электромагнитную совместимость устройств. Возможность внешней синхронизации предусматривает синхронизацию от внешнего источника с частотой ниже, чем частота внутреннего генератора ИМС.
           Наличие режима ДУ делает простой реализацию ИИП с микроконтроллерным управлением.

      • Наименование

        К продаже

        Цена от

      К продаже:

      1 006 шт.

      Цена от:

      110,25₽

      К продаже:

      4 766 шт.

      Цена от:

      151,66₽

      К продаже:

      855 шт.

      Цена от:

      144,85₽

      К продаже:

      1 148 шт.

      Цена от:

      150,77₽

      К продаже:

      756 шт.

      Цена от:

      123,96₽

      К продаже:

      103 шт.

      Цена от:

      159,25₽

      К продаже:

      41 018 шт.

      Цена от:

      25,43₽

      К продаже:

      248 шт.

      Цена от:

      298,08₽

      К продаже:

      582 шт.

      Цена от:

      196,65₽

      К продаже:

      523 шт.

      Цена от:

      117,83₽

      К продаже:

      31 шт.

      Цена от:

      226,60₽

      К продаже:

      16 шт.

      Цена от:

      71,08₽

      К продаже:

      84 шт.

      Цена от:

      105,53₽

      К продаже:

      45 шт.

      Цена от:

      146,26₽

      К продаже:

      179 шт.

      Цена от:

      196,88₽

      К продаже:

      1 399 шт.

      Цена от:

      133,72₽

      К продаже:

      1 167 шт.

      Цена от:

      160,96₽

      К продаже:

      263 шт.

      Цена от:

      155,41₽

      К продаже:

      2 шт.

      Цена от:

      41,85₽

      К продаже:

      57 шт.

      Цена от:

      67,83₽

      К продаже:

      206 шт.

      Цена от:

      189,82₽

      К продаже:

      1 734 шт.

      Цена от:

      165,85₽

      К продаже:

      40 шт.

      Цена от:

      666,46₽

      К продаже:

      96 шт.

      Цена от:

      267,25₽

      К продаже:

      1 159 шт.

      Цена от:

      49,44₽

      К продаже:

      1 382 шт.

      Цена от:

      15,72₽

      К продаже:

      30 шт.

      Цена от:

      734,36₽

      К продаже:

      30 шт.

      Цена от:

      523,12₽

      К продаже:

      804 шт.

      Цена от:

      212,59₽

      К продаже:

      10 шт.

      Цена от:

      227,95₽

      К продаже:

      41 шт.

      Цена от:

      65,09₽

      К продаже:

      187 шт.

      Цена от:

      55,87₽

      К продаже:

      1 604 шт.

      Цена от:

      23,26₽

      К продаже:

      397 шт.

      Цена от:

      78,58₽

      К продаже:

      61 шт.

      Цена от:

      229,09₽

      К продаже:

      212 шт.

      Цена от:

      113,69₽

      К продаже:

      103 шт.

      Цена от:

      139,87₽

      К продаже:

      4 330 шт.

      Цена от:

      50,95₽

      К продаже:

      4 шт.

      Цена от:

      23,87₽

      К продаже:

      289 шт.

      Цена от:

      52,78₽

      К продаже:

      494 шт.

      Цена от:

      138,14₽

      К продаже:

      2 022 шт.

      Цена от:

      67,38₽

      К продаже:

      948 шт.

      Цена от:

      83,20₽

      К продаже:

      46 шт.

      Цена от:

      68,73₽

      К продаже:

      105 шт.

      Цена от:

      131,74₽

      К продаже:

      1 124 шт.

      Цена от:

      81,05₽

      К продаже:

      1 378 шт.

      Цена от:

      63,40₽

      К продаже:

      747 шт.

      Цена от:

      49,51₽

      К продаже:

      2 979 шт.

      Цена от:

      57,76₽

      К продаже:

      66 шт.

      Цена от:

      140,25₽

      К продаже:

      113 шт.

      Цена от:

      60,84₽

      К продаже:

      4 434 шт.

      Цена от:

      164,01₽

      К продаже:

      115 шт.

      Цена от:

      39,39₽

      К продаже:

      182 шт.

      Цена от:

      24,98₽

      К продаже:

      184 шт.

      Цена от:

      34,29₽

      К продаже:

      104 шт.

      Цена от:

      59,41₽

      К продаже:

      1 961 шт.

      Цена от:

      28,97₽

      К продаже:

      92 шт.

      Цена от:

      156,57₽

      К продаже:

      537 шт.

      Цена от:

      50,40₽

      К продаже:

      101 шт.

      Цена от:

      66,55₽

      К продаже:

      74 шт.

      Цена от:

      59,28₽

      К продаже:

      582 шт.

      Цена от:

      170,73₽

      К продаже:

      8 шт.

      Цена от:

      43,10₽

      К продаже:

      39 шт.

      Цена от:

      76,98₽

      К продаже:

      363 шт.

      Цена от:

      47,61₽

      К продаже:

      8 шт.

      Цена от:

      382,62₽

      К продаже:

      8 239 шт.

      Цена от:

      37,82₽

      К продаже:

      8 шт.

      Цена от:

      225,24₽

      К продаже:

      107 шт.

      Цена от:

      286,72₽

      К продаже:

      48 шт.

      Цена от:

      28,49₽

      К продаже:

      1 416 шт.

      Цена от:

      57,63₽

      К продаже:

      64 шт.

      Цена от:

      32,56₽

      К продаже:

      41 шт.

      Цена от:

      36,10₽

      К продаже:

      344 шт.

      Цена от:

      255,38₽

      К продаже:

      590 шт.

      Цена от:

      155,17₽

      К продаже:

      250 шт.

      Цена от:

      46,18₽

      К продаже:

      655 шт.

      Цена от:

      172,25₽

      К продаже:

      179 шт.

      Цена от:

      60,32₽

      К продаже:

      47 шт.

      Цена от:

      47,13₽

      К продаже:

      32 шт.

      Цена от:

      121,35₽

      К продаже:

      1 489 шт.

      Цена от:

      170,64₽

      К продаже:

      37 шт.

      Цена от:

      136,40₽

      К продаже:

      670 шт.

      Цена от:

      42,64₽

      К продаже:

      1 347 шт.

      Цена от:

      108,52₽

      Top247yn чем заменить

      БП китайского noname

      Принесли моник производства узкоглазых друзей. блок питания видимо был заменен, стоит блочек в собсвенном корпусе ROBOTRON арт.: in3000s. должен выдавать единственные 12 вольт. был один пухший кондей 25х1000, заменил-не помогло. На выходе 1,3-1,6 вольт(скачет).
      Осциллом видно, что на трансе как бы появляются импульсы и сразу пропадают.Построен блок питания на микрухе TOP247YN в цепи обратной связи стоит регулируемый стабилизатор TL431a, оптопара 817A. Все емкости проверил ESRmicro, заменил подозрительные. top247yn менял на top247f, менял оптопару и tl431-симптомы ниразу не изменились!

      зы. да, топ247yn греется,но не очень сильно- рука держит,

      • 11 Янв 2010
      • 12 Янв 2010
      • 12 Янв 2010

      судя по даташиту на шимку на ноги X,L идет высокое прямое, от него она и питается. выпрямленное напряжение 298-300в, до шимки доходит. диоды выпрямителя звонятся корректно.

      кабель от мона вообще отпаял, кз там нету.

      Информация Неисправности мониторов Прошивки мониторов Схемы мониторов Программаторы для мониторов Справочники Маркировка компонентов

      Это информационный блок по ремонту мониторов

      Блок очень краткий и предназначен для тех, кто случайно попал на эту страницу. В разделах форума размещена следующая информация по ремонту:

      • диагностика;
      • измерение;
      • методы ремонта;
      • схемы;
      • прошивки;
      • замена компонентов;
      • советы и секреты мастеров;
      Какие типовые неисправности в мониторах?

      Если у вас есть вопрос по устранению неисправности монитора и в определении дефекта, Вы должны создать свою, новую тему. Перед этим ознакомьтесь с наиболее частыми решениями проблем:

      • не включается;
      • ремонт блока питания;
      • нет подсветки;
      • неисправность инвертора;
      • нет изображения;
      • нет сигнала;
      • замена ЖК матрицы;
      • замена компонентов;
      Где скачать прошивку монитора ?

      Файлы прошивок (дампы памяти) и информация как обновить ПО в мониторах (ЖК, CRT) находятся как непосредственно в вопросных темах, так и в отдельных разделах:

      Где скачать схему монитора ?

      Схемы (Shematic Diagram) и сервисные мануалы (Service Manual) находятся как в вопросных темах, так и в отдельных разделах по мониторам:

      Как прошить монитор?

      Наиболее часто это делается с помощью программатора. Programmer (программатор) — устройство для записи (считывания) информации в память или другое устройство. Ниже список наиболее популярных программаторов, которые выбирают мастера при ремонте мониторов:

      • Postal-2,3 — универсальный программатор по протоколам I2C, SPI, MW, IСSP и UART. Подробно — Postal — сборка, настройка
      • TL866 (TL866A, TL866CS) — универсальный программатор через USB интерфейс
      • RT809H — универсальный программатор микросхем EMMC-Nand, FLASH EEPROM памяти через интерфейсы ICSP, I2C, UART, JTAG
      • Ch441A — самый дешевый (не дорогой) универсальный программатор через USB интерфейс
      Где скачать справочник ?

      В процессе ремонта часто возникает необходимость в справочных данных электронных компонентов — распиновка, маркировка, режимы работы, итд. На форуме масса этой информации:

      Как определить компонент ?

      В первую очередь конечно по маркировке. Marking (маркировка) — обозначение на корпусе электронного компонента (радиодетали). Некоторые темы:

      Top247yn чем заменить

      • 6 часов назад
      • Тема:Список желаемых доработок форума
      • От:makc

      —>

      Другие известные форумы и сайты по электронике

      все что посвящено электронике и общению специалистов. реклама других ресурсов.

      • Магазины
      • Форумы и конференции
      • Производители
      • Информационные ресурсы
      • Поисковики
      • FTP-серверы
      • 5 июня
      • Тема:Отзывы о магазинах
      • От:Electrobit

      —>

      В помощь начинающему

      вопросы начального уровня

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 fill Vasily_ Егоров Walrus

      • ARM, 32bit
      • MCS51, AVR, PIC, STM8, 8bit
      • Программирование
      • Схемотехника
      • Интерфейсы
      • 21 час назад
      • Тема:Усилитель термопары.
      • От:khlenar

      —>

      International Forum

      This is a special forum for English spoken people, read it first.

      • 26 апреля
      • От:mosagepa

      —>

      Образование в области электроники

      все что касается образования, процесса обучения, студентам, преподавателям.

      • 28 минут назад
      • Тема:Создание профессиональной ассоциации по микроэле…
      • От:RobFPGA

      —>

      Обучающие видео-материалы и обмен опытом

      Обсуждение вопросов создания видео-материалов

      Модераторы раздела iosifk

      • 6 июня
      • Тема:Обучающие видео по Verilog
      • От:AleksBak

      Cистемный уровень проектирования

        Последнее сообщение

      —>

      Вопросы системного уровня проектирования

      Применение MATLAB, Simulink, CoCentric, SPW, SystemC ESL, SoC

      Модераторы раздела Rst7

      • 3 часа назад
      • Тема:Мапл математика маткад матлаб. В чем разница? Ко…
      • От:_pv

      —>

      Математика и Физика

      Модераторы раздела Rst7

      • 4 июня
      • Тема:Экспонента
      • От:dimka76

      —>

      Операционные системы

      Linux, Win, DOS, QNX, uCOS, eCOS, RTEMS и другие

      Модераторы раздела Rst7

      • Программирование
      • Linux
      • uC/OS-II
      • scmRTOS
      • FreeRTOS
      • Android
      • 3 часа назад
      • Тема:Иконки «Красный минус в черном кружке» — как убр…
      • От:svss

      —>

      Документация

      оформление документации и все что с ней связано

      Модераторы раздела Rst7

      • Пятница в 18:43
      • Тема:Оформление сборочного чертежа на узел
      • От:malshin

      —>

      Системы CAD/CAM/CAE/PLM

      обсуждение САПР AutoCAD, Компас, SolidWorks и др.

      • 4 часа назад
      • Тема:Михаил Мишустин призвал представителей российско…
      • От:Yuri7751

      —>

      Разработка цифровых, аналоговых, аналого-цифровых ИС

      Модераторы раздела Rst7

      • 1 июня
      • Тема:Вопрос: отечественные средства разработки
      • От:tegumay

      —>

      Электробезопасность и ЭМС

      Обсуждение вопросов электробезопасности и целостности сигналов

      Модераторы раздела Rst7

      • ЭМС
      • Электробезопасность
      • 27 мая
      • Тема:Питание ATEX от USB-C
      • От:DanilinS

      —>

      Управление проектами

      Управление жизненным циклом проектов, системы контроля версий и т.п.

      Модераторы раздела Rst7

      • 17 марта
      • Тема:Не проходит авторизацию при push после смены пра…
      • От:KARLSON

      —>

      Нейронные сети и машинное обучение (NN/ML)

      Форум для обсуждения вопросов машинного обучения и нейронных сетей

      Модераторы раздела Rst7

      • 7 апреля
      • Тема:Распознавание изображений+Генерация музыки
      • От:k155la3

      Программируемая логика ПЛИС (FPGA,CPLD, PLD)

        Последнее сообщение

      —>

      Среды разработки — обсуждаем САПРы

      Quartus, MAX, Foundation, ISE, DXP, ActiveHDL и прочие.
      возможности, удобства.

      Модераторы раздела vetal />des00 />

      • Пятница в 20:40
      • Тема:Принцип работы ILA ядер в XILINX Vivado (2018 и …
      • От:likeasm

      —>

      Работаем с ПЛИС, области применения, выбор

      на чем сделать? почему не работает? кто подскажет?

      Модераторы раздела vetal />des00 />

      • Суббота в 16:44
      • Тема:вопрос по мультициклам в Квартусе
      • От:_sda

      —>

      Языки проектирования на ПЛИС (FPGA)

      Verilog, VHDL, AHDL, SystemC, SystemVerilog и др.

      Модераторы раздела aosp vetal des00

      • Среда в 12:59
      • Тема:Xilinx создание coe file
      • От:IgorMov

      —>

      Системы на ПЛИС — System on a Programmable Chip (SoPC)

      разработка встраиваемых процессоров и периферии для ПЛИС

      Модераторы раздела vetal des00 Omen_13

      • Суббота в 08:53
      • Тема:Появилась ошибка при сборке проекта НИОС
      • От:_sda

      Цифровая обработка сигналов — ЦОС (DSP)

        Последнее сообщение

      —>

      Сигнальные процессоры и их программирование — DSP

      Обсуждение различных сигнальных (DSP) процессоров, возможностей, совместимости и связанных с этим тем.

      Модераторы раздела des00

      • 22 мая
      • Тема:ADSP-21489
      • От:LexaryStyle

      —>

      Алгоритмы ЦОС (DSP)

      Обсуждение вопросов разработки и применения (программирования) алгоритмов цифровой обработки сигналов.

      Модераторы раздела des00

      • 4 часа назад
      • Тема:Помехоустойчивость. Моделирование полярных и LDP…
      • От:MeIh

      Микроконтроллеры (MCs)

        Последнее сообщение

      —>

      Cредства разработки для МК

      FAQ, How-to, тонкости работы со средствами разработки

      • IAR
      • Keil
      • GNU/OpenSource средства разработки
      • Четверг в 18:07
      • Тема:STM32L476 Keil размещение массива по определенно…
      • От:Димон Безпарольный

      —>

      • STM
      • NXP
      • Microchip (Atmel)
      • TI, Allwinner, Nordic Semiconductor, Espressif Systems и другие
      • 54 минуты назад
      • Тема:STM32L100RBT верхний адрес RAM
      • От:adnega

      —>

      • 29 апреля
      • Тема:Soft ядро avr
      • От:ZodiaK

      —>

      MSP430

      Модераторы раздела VAI

      • 21 апреля
      • Тема:MSP430F5172 XT1
      • От:k155la3

      —>

      Все остальные микроконтроллеры

      и все что с ними связано

      • PIC
      • MCS51
      • PowerQUICC
      • HC(S)08
      • AVR32
      • STM8
      • MIPS
      • Пятница в 18:30
      • Тема:HITECH PICC18 9. 50PL3
      • От:Driver_GV

      —>

      Отладочные платы

      Вопросы, связанные с отладочными платами на базе МК: заказ, сборка, запуск

      • Arduino
      • Raspberry Pi
      • Rainbow
      • Siberia
      • EVMxxxx
      • Среда в 09:36
      • Тема:China-Link, Вариант отладчика из Китая
      • От:Azlina

      Печатные платы (PCB)

        Последнее сообщение

      —>

      Разрабатываем ПП в САПР — PCB development

      FAQ, вопросы проектирования в ORCAD, PCAD, Protel, Allegro, Spectra, DXP, SDD, WG и др.

      Модераторы раздела SergM />fill />

      • Библиотеки компонентов
      • Altium Designer, DXP, Protel
      • P-CAD 200x howto
      • Эремекс, Delta Design
      • Cadence
      • Примеры
      • Zuken CADSTAR
      • Siemens EDA — Xpedition, PADS (ex. Mentor)
      • Бесплатные САПР: KiCAD, EasyEDA, EAGLE и др.
      • 5 часов назад
      • Тема:Импорт Gerber в HyperLynx
      • От:Frederic

      —>

      Работаем с трассировкой

      тонкости PCB дизайна, от Spectra и далее.

      Модераторы раздела fill

      • 23 мая
      • Тема:Трассировка Ethernet с HR911105A
      • От:Arlleex

      —>

      Изготовление ПП — PCB manufacturing

      Фирмы, занимающиеся изготовлением, качество, цены, сроки

      Модераторы раздела fill

      • ПСБ Технолоджи
      • ТеПро
      • PS-Electro
      • Резонит
      • PCB Professional
      • Абрис
      • ОАО «НИЦЭВТ»
      • ООО «М-Плата»
      • в домашних условиях
      • Суббота в 14:00
      • Тема:Обсуждение Резонит
      • От:-stas-

      Сборка РЭУ

        Последнее сообщение

      —>

      Пайка и монтаж

      вопросы сборки ПП, готовых изделий, а также устранения производственных дефектов

      • 23 мая
      • Тема:Заливочный компаунд взамен BECTRON однокомпонент…
      • От:Baza

      —>

      Корпуса

      обсуждаем какие есть копруса, где делать и прочее

      • 19 апреля
      • Тема:Соединение алюминиевого корпуса и медных полигон…
      • От:T_A_N

      —>

      Вопросы надежности и испытаний

      расчеты, методики, подбор компонентов

      • 6 июня
      • Тема:Пояснение климатических исполнений для оборудова…
      • От:Kiber99

      Аналоговая и цифровая техника, прикладная электроника

        Последнее сообщение

      —>

      Вопросы аналоговой техники

      разработка аналоговых схем, моделирование схем в SPICE, расчёты и анализ, выбор элементной базы

      Модераторы раздела Alexandr ViKo Tanya Егоров

      • Вторник в 17:33
      • Тема:Какую топологию выбрать, чтобы изменить дифф сос…
      • От:iiv

      —>

      Цифровые схемы, высокоскоростные ЦС

      High Speed Digital Design

      • Пятница в 06:12
      • Тема:Снятие аппаратной защиты записи с MX25L25645G
      • От:Propretor!

      —>

      RF & Microwave Design

      wireless технологии и не только

      Модераторы раздела l1l1l1

      • Пятница в 17:26
      • Тема:TM и TE моды
      • От:yurik82

      —>

      Метрология, датчики, измерительная техника

      Все что связано с измерениями: измерительные приборы (осциллографы, анализаторы спектра и пр. ), датчики, обработка результатов измерений, калибровка, технологии измерений и др.

      Модераторы раздела ViKo />Tanya />

      • 16 часов назад
      • Тема:Помогите опознать прибор
      • От:k155la3

      —>

      АВТО электроника

      особенности электроники любых транспортных средств: автомашин и мотоциклов, поездов, судов и самолетов, космических кораблей и летающих тарелок.

      Модераторы раздела Vasily_

      • 10 марта
      • Тема:12В 6А от бортсети 12/24
      • От:Plain

      —>

      Умный дом
      • Четверг в 18:50
      • Тема:BEEPTOOLKIT — R&D программно аппаратный симулято…
      • От:mantech

      —>

      3D печать

      3D принтеры, наборы, аксессуары, ПО

      • 16 сентября, 2021
      • Тема:Проблемы печати
      • От:baumanets

      —>

      Робототехника

      Модели, классификация, решения, научные исследования, варианты применения

      • 31 марта
      • Тема:Подключение дисплея 3. 2inch 320×240 Touch LCD (А…
      • От:Aaronli

      —>

      Ремонт и отладка

      обсуждение вопросов ремонта и отладки различных устройств и готовых изделий

      Модераторы раздела Herz

      • 6 июня
      • Тема:Компонент с непонятной маркировкой
      • От:Nicolai326

      Силовая Электроника — Power Electronics

        Последнее сообщение

      —>

      Силовая Преобразовательная Техника

      Источники питания электронной аппаратуры, импульсные и линейные регуляторы. Топологии AC-DC, DC-DC преобразователей (Forward, Flyback, Buck, Boost, Push-Pull, SEPIC, Cuk, Full-Bridge, Half-Bridge). Драйвера ключевых элементов, динамика, алгоритмы управления, защита. Синхронное выпрямление, коррекция коэффициента мощности (PFC)

      Модераторы раздела Herz />Егоров />

      • 5 часов назад
      • Тема:Резервное питание 24В 20А на рассыпухе
      • От:Aner

      —>

      Обратная Связь, Стабилизация, Регулирование, Компенсация

      Организация обратных связей в цепях регулирования, выбор топологии, обеспечение стабильности, схемотехника, расчёт

      Модераторы раздела Herz />Егоров />

      • 13 мая
      • Тема:Блокировка по силе тока во вторичной части
      • От:Levontay

      —>

      Первичные и Вторичные Химические Источники Питания

      Li-ion, Li-pol, литиевые, Ni-MH, Ni-Cd, свинцово-кислотные аккумуляторы. Солевые, щелочные (алкалиновые), литиевые первичные элементы. Применение, зарядные устройства, методы и алгоритмы заряда, условия эксплуатации. Системы бесперебойного и резервного питания

      Модераторы раздела Herz />Егоров />

      • 22 марта
      • Тема:подскажите простой способ сделать зарядку двух L…
      • От:yes

      —>

      Высоковольтные Устройства — High-Voltage

      Высоковольтные выпрямители, умножители напряжения, делители напряжения, высоковольтная развязка, изоляция, электрическая прочность. Высоковольтная наносекундная импульсная техника

      Модераторы раздела Herz

      • 5 апреля
      • Тема:Маломощный трансформатор 220В -> 6000
      • От:Алексей Р

      —>

      Электрические машины, Электропривод и Управление

      Электропривод постоянного тока, асинхронный электропривод, шаговый электропривод, сервопривод. Синхронные, асинхронные, вентильные электродвигатели, генераторы

      Модераторы раздела Herz

      • 22 мая
      • Тема:Что за двигатель?
      • От:Grower

      —>

      Индукционный Нагрев — Induction Heating

      Технологии, теория и практика индукционного нагрева

      Модераторы раздела Herz

      • Суббота в 17:21
      • Тема:Индукционный нагреватель
      • От:Парус

      —>

      Системы Охлаждения, Тепловой Расчет – Cooling Systems

      Охлаждение компонентов, систем, корпусов, расчёт параметров охладителей

      Модераторы раздела Herz

      • 1 июня
      • Тема:Сравнение экспериментальных данных с расчетом
      • От:ZodiaC

      —>

      Моделирование и Анализ Силовых Устройств – Power Supply Simulation

      Моделирование силовых устройств в популярных САПР, самостоятельных симуляторах и специализированных программах. Анализ устойчивости источников питания, непрерывные модели устройств, модели компонентов

      Модераторы раздела Herz />Егоров />

      • 3 апреля
      • Тема:Протеус глючит
      • От:Levontay

      —>

      Компоненты Силовой Электроники — Parts for Power Supply Design

      Силовые полупроводниковые приборы (MOSFET, BJT, IGBT, SCR, GTO, диоды). Силовые трансформаторы, дроссели, фильтры (проектирование, экранирование, изготовление), конденсаторы, разъемы, электромеханические изделия, датчики, микросхемы для ИП. Электротехнические и изоляционные материалы.

      Модераторы раздела Herz />Егоров />

      • 2 июня
      • Тема:Включение/ выключение нагрузки 3-4kW (80V) полев…
      • От:Aner

      Интерфейсы

        Последнее сообщение

      —>

      Форумы по интерфейсам

      все интерфейсы здесь

      • ISDN/G.703/E1
      • ISA/PCI/PCI-X/PCI Express
      • Wireless/Optic
      • RS232/LPT/USB/PCMCIA/FireWire
      • Fast Ethernet/Gigabit Ethernet/FibreChannel
      • Интерфейсы для «интеллектуального дома»
      • от ТТЛ до LVDS здесь
      • IDE/ATA/SATA/SAS/SCSI/CF
      • Аудио/Видео интерфейсы
      • Сотовая связь и ее приложения
      • FAQ по XPort/WiPort
      • Controller Area Network (CAN)
      • 4 часа назад
      • Тема:SIM7600 : USB интерфейс
      • От:CADiLO

      Поставщики компонентов для электроники

        Последнее сообщение

      —>

      Поставщики всего остального

      от транзисторов до проводов

      • 2 июня
      • Тема:Мы являемся поставщиком электронных компонентов …
      • От:makc

      —>

      Компоненты

      Закачка тех. документации, обмен опытом, прочие вопросы.

      • Тех. документация
      • Микросхемы
      • Транзисторы
      • Диоды
      • Резисторы
      • Средства индикации
      • 15 часов назад
      • Тема:Помогите подобрать P канальный Мосфет
      • От:Alexanor

      Майнеры криптовалют и их разработка, BitCoin, LightCoin, Dash, Zcash, Эфир

        Последнее сообщение

      —>

      Обсуждение Майнеров, их поставки и производства

      наблюдается очень большой спрос на данные устройства.

      • 16 июля, 2021
      • Тема:Материнские платы для майнинга
      • От:Doka

      Дополнительные разделы — Additional sections

        Последнее сообщение

      —>

      Встречи и поздравления

      Предложения встретиться, поздравления участников форума и обсуждение мест и поводов для встреч.

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • 14 декабря, 2021
      • Тема:С Праздником !
      • От:makc

      —>

      Ищу работу

      ищу работу, выполню заказ, нужны клиенты — все это сюда

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • Четверг в 12:31
      • Тема:Корпуса и механические части аппаратуры — промди…
      • От:MFS

      —>

      Предлагаю работу

      нужен постоянный работник, разовое предложение, совместные проекты, кто возьмется за работу, нужно сделать.

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • 47 минут назад
      • Тема:Германия. Строится отдел по сборке печатных плат…
      • От:Hitokiri111

      —>

      Куплю

      микросхему; устройство; то, что предложишь ты 🙂

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • Вторник в 16:39
      • Тема:Куплю модули DC-DC EN5311Qi
      • От:maxics

      —>

      Продам

      есть что продать за деньги, пиво, даром ?
      Реклама товаров и сайтов также здесь.

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • 2 часа назад
      • Тема:Осциллограф AEG E01/60/5 (Москва, возможна перес…
      • От:Wespe

      —>

      Объявления пользователей

      Тренинги, семинары, анонсы и прочие события

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • Среда в 07:07
      • Тема:HYPERRAM™ 3. 0 от Winbond
      • От:МакроГрупп

      —>

      Общение заказчиков и потребителей электронных разработок

      Обсуждение проектов, исполнителей и конкурсов

      Модераторы раздела VAI aosp SergM vetal KRS Alexandr des00 Uladzimir Rst7 iosifk ViKo Herz l1l1l1 Tanya Сергей Борщ Omen_13 Vasily_ Егоров Walrus

      • 23 мая
      • Тема:Как купить если ты не юрлицо?
      • От:ded2016

      TOP242-250

      Микросхемы серии TOP242-250 (TOP242, TOP243, TOP244, TOP245, TOP246, TOP247, TOP248, TOP249, TOP250) являются ШИМ-контроллерами и предназначены для применения в импульсных источниках питания.
      Имеют одинаковую схему включения, но различаются корпусами и параметрами.

      Виды корпусов и распиновка

      Пример схемы включения

      Даташит на микросхему

      Купить микросхемы TOP242, TOP243, TOP244, TOP245, TOP246, TOP247, TOP248, TOP249, TOP250 можно здесь

      00081

      tele2 отправка смс с компьютера tele2 официальный сайт в казахстане tele2 параметры подключения к интернет tele2 пароль забыла в телефоне tele2 перерыв связи в латвии tele2 победители конкуса в воронеже tele2 погода в москве отключить tele2 подбирается к сотовой тройке tele2 подключение + к интернету tele2 подписал соглашение с груздевым tele2 получение sms в транслите tele2 пополнение баланса с телефона tele-2 пополнение счета в кредит tele2 пополнить счет с карты tele2 придет в амурскую область tele2 проверка баланса в альаты tele2 рaспечaткa звонков и смс tele2 работа в туле вакансии tele2 распечатка звонков и смс tele2 региональное подразделение в брянске tele2 россия и tele2 эстония tele2 роуминг + в москве tele2 связь + с оператором tele2 смс шлюз в роуминге tele2 снимают рубль в день tele2 сообщения с сайта кириллицей tele2 сохраните и активируйте настройки tele2 тарифы в новомосковске офис tele2 тарифы в тамбовской области tele2 телефон оператора в новокузнецке tele2 тест скорости в магазине tele2 уведомление о смене номера tele2 центр сообщений в воронеже tele2 челябинск акция в 2012 tele2 экологические и молодежные программы tele2, детализация смс и звонков tele2. gprs-тариф за 1mb в рублях tele2.kz подключение к интернету galaxi tele2.kz подключение к интернету galaxy tele2.ru бесплатные смс с компьютера teleatlas travelpilot диски с картами teleatlas в pioneer avic s2 teleatlas и navteq кто точнее telebank и жкх в спб telecafe.ru рецепты зaкуски к пиву telecafe.ru рецепты закуски к пиву telecard г щелково м видео telechips 8902 проблемы с баттарейкой telechips 9201 отзывы о процессоре teleco inlumina 200 4-х канальный telecom lg cyon в avito telecom tc1000c5epro cu с тросом telecom набор персонала с компании telecomfm cellroute купить в украине telecontrolli rr10-433 купить в харькове teledyne analytical instruments в россии teledyne laars обслуживание г москва telefnet отзывы + о магазине telefon louis vuitton в финляндии telefon masah nasa в нетании telefon motorola с железным корпусом telefon nokia 6120 в беларуси telefon skype с поддержкой видео telefonas nokia n 98 м telefoni польское консульство в одессе telefonica router логин и пароль telefonica побеждает в первом этапе telefonica поучаствует в китайском объедине telefonica поучаствует в китайском объединении telefonika kable s. a. в россии telefonsl.ru видеорегистратор вместе с новигатором telefony русские фирмы в харбине

      • Page 2 and 3: telefunken 8001 размеры и
      • Page 4 and 5: telme в ростове на дон
      • Page 6 and 7: telwin 801097 и fubag 44425 telwin
      • Page 8 and 9: tempo с креплением на
      • Page 10 and 11: tennant полировальная
      • Page 12 and 13: tequilajazzz тишина + и во
      • Page 14 and 15: terex 860 в тюменской о
      • Page 16 and 17: terminus — полотенцесуш
      • Page 18 and 19: terra сухой шампунь с
      • Page 20 and 21: terraria как попасть в
      • Page 22 and 23: tes3 morrowind моды и плаг
      • Page 24 and 25: tessiltaglio воск спорти
      • Page 26 and 27: testo 875 и testo 881 testo 875-1
      • Page 28 and 29: tetraanimin goldfish food 10 л tet
      • Page 30 and 31: teva pharmaceutical склад в
      • Page 32 and 33: texet 860hd купить в сар
      • Page 34 and 35: texet tm-5200 чехол в рос
      • Page 36 and 37: texet tn-521hd dvr в сарато
      • Page 38 and 39: text formating в автокад 20
      • Page 40 and 41: textured solid где в blender? t
      • Page 42 and 43: tez tour филиал в киров
      • Page 44 and 45: tf2 насмешка шпиона
      • Page 46 and 47: tfp/tfcd в ворде скачат
      • Page 48 and 49: tftpd32 mpcs с прошивки ol
      • Page 50 and 51: tgo office проблема с ус
      • Page 52 and 53:

        the bat и url счетчика the

      • Page 56 and 57:

        the beatles help в gtp the beatles

      • Page 58 and 59:

        the body shop в екатеринб

      • Page 60 and 61:

        the chemodan выступит в о

      • Page 62 and 63:

        the deal остаться в жив

      • Page 64 and 65:

        the firstgroup недвижимос

      • Page 66 and 67:

        the killers тексты и пер

      • Page 70 and 71:

        the mighty b о шоу the mighty b

      • Page 72 and 73:

        the north face в мурманск

      • Page 74 and 75:

        the precursors 2009/русский

      • Page 76 and 77:

        the punisher о чём фильм t

      • Page 78 and 79:

        the rose club в лондоне the

      • Page 80 and 81:

        the ship остаться в жив

      • Page 84 and 85:

        the sims истории о живо

      • Page 86 and 87:

        the sunday times о путине th

      • Page 88 and 89:

        the way сша, 2010 г the week о

      • Page 90 and 91:

        the ч-ашдуы yf hty nd the, a

      • Page 92 and 93:

        thera line подушка д/к ц

      • Page 94 and 95:

        thermonex 120капс.купить

      • Page 98 and 99:

        thinkpad edge e525 в харько

      • Page 100 and 101:

        thl w7 купить в москве

      • Page 102 and 103:

        thomsit клей к 188 е thomson

      • Page 104 and 105:

        thor steinar купить в кие

      • Page 106 and 107:

        thrustmaster как подключ

      • Page 108 and 109:

        thunderstruck 2012 в страна

      • Page 112 and 113:

        tiande каталог 2011-2012це

      • Page 114 and 115:

        tiberium wars в тасикс ск

      • Page 116 and 117:

        tiemme в спб обжим опт

      • Page 118 and 119:

        tiens офис в николаев

      • Page 120 and 121:

        tif в photoshop несколько

      • Page 122 and 123:

        tiger force куртки в пер

      • Page 126 and 127:

        tiguan датчик давлени

      • Page 128 and 129:

        tilletia controversa перевод

      • Page 130 and 131:

        timbaland morning слова и п

      • Page 132 and 133:

        timberlend ботинки в сан

      • Page 134 and 135:

        timeline не активно в pre

      • Page 136 and 137:

        tinie tempah родился в ме

      • Page 140 and 141:

        tinymce привяка к конк

      • Page 142 and 143:

        tisson часы отзывы и ц

      • Page 144 and 145:

        titan quest в одной ячей

      • Page 146 and 147:

        titan аппарат в косме

      • Page 148 and 149:

        title б/у стиральную м

      • Page 152 and 153:

        title в строительной

      • Page 154 and 155:

        title дело было в рост

      • Page 156 and 157:

        title купить капу в ук

      • Page 158 and 159:

        title предпринимател

      • Page 160 and 161:

        title территориальна

      • Page 162 and 163:

        tk-7108 подключение к

      • Page 166 and 167:

        tl audio 5050 продам б/у tl

      • Page 168 and 169:

        tlc-105 люфт в рулевой

      • Page 170 and 171:

        tl-wr741nd настройка в с

      • Page 172 and 173:

        tmnationsforever как добав

      • Page 174 and 175:

        tn-311 купить магазин

      • Page 176 and 177:

        to feel в английском я

      • Page 180 and 181:

        tod s + в москве tod игр

      • Page 182 and 183:

        toefl где сдать в тюме

      • Page 184 and 185:

        tohatsu 9.8 цена в украи

      • Page 186 and 187:

        tokio hotel + в украине tok

      • Page 188 and 189:

        tokio hotel в ск олимпий

      • Page 190 and 191:

        tokio hotel приедут в са

      • Page 194 and 195:

        tokio hotel-komm текст и пе

      • Page 196 and 197:

        tolosa hotel 2* в салоу to-lo

      • Page 198 and 199:

        tom loves angela с depositfiles to

      • Page 200 and 201:

        tomahawk d900 купить в пр

      • Page 202 and 203:

        tommy emmanuel концерт в с

      • Page 206 and 207:

        tomtom navigator купить в т

      • Page 208 and 209:

        tonk 1200 зайти в биос to

      • Page 210 and 211:

        too в соответствии с

      • Page 212 and 213:

        top 10 ников в лианейд

      • Page 214 and 215:

        top display в клетках ак

      • Page 216 and 217:

        top gear и vw cc top gear и vw po

      • Page 220 and 221:

        top gear о hummer h4 top gear о h

      • Page 222 and 223:

        top gear о ладе калина t

      • Page 224 and 225:

        top gear поедет в nascar top

      • Page 226 and 227:

        top gear с роджером фед

      • Page 228 and 229:

        top ten инвентарь в ро

      • Page 232 and 233:

        top-10 интернет агенс

      • Page 234 and 235:

        topeak defender купить в м

      • Page 236 and 237:

        topla ecodry купить в мос

      • Page 238 and 239:

        tor browser поиск и рабо

      • Page 240 and 241:

        torg ru работа в андиж

      • Page 242 and 243:

        torrent dв гостях у тет

      • Page 246 and 247:

        torrent если завтра в п

      • Page 248 and 249:

        torrent новые муравьи

      • Page 250 and 251:

        torrent скачать патчи

      • Page 252 and 253:

        torrents артур и месть

      • Page 254 and 255:

        toshiba — hd-a2 и hd-xa2 toshiba —

      • Page 256 and 257:

        toshiba excite x10 с 3g toshiba f3

      • Page 260 and 261:

        toshiba portege g900 в харьк

      • Page 262 and 263:

        toshiba satellite c660-1×6 в ми

      • Page 264 and 265:

        toshiba sx3500 сняли с про

      • Page 266 and 267:

        toshiba о компании час

      • Page 268 and 269:

        total commander и плaгин linu

      • Page 272 and 273:

        total commander с видео пр

      • Page 274 and 275:

        total dvd в продаже с tota

      • Page 276 and 277:

        total россия разработ

      • Page 278 and 279:

        touareg 2002 2.5 т\д купить

      • Page 280 and 281:

        touch массажные столы

      • Page 282 and 283:

        toyata camry цены в турин

      • Page 286 and 287:

        toyota 20 запчасти в ка

      • Page 288 and 289:

        toyota allion в иркутске

      • Page 290 and 291:

        toyota auris комплектаци

      • Page 292 and 293:

        toyota avensis модели с 2000

      • Page 294 and 295:

        toyota camry 2001-2005 г авто

      • Page 298 and 299:

        toyota camry в кредит шым

      • Page 300 and 301:

        toyota camry характерист

      • Page 302 and 303:

        toyota carina модели 1989 г

      • Page 304 and 305:

        toyota celica коробка б/у

      • Page 306 and 307:

        toyota ceres купить в тюм

      • Page 308 and 309:

        toyota corolla e90 в розбор

      • Page 312 and 313:

        toyota corolla в г казань t

      • Page 314 and 315:

        toyota corolla с аукционо

      • Page 316 and 317:

        toyota corona 92г.в. кузов a

      • Page 318 and 319:

        toyota crown wagon 91 г toyota cro

      • Page 320 and 321:

        toyota gaia дверь задняя

      • Page 324 and 325:

        toyota hiace купить в япо

      • Page 326 and 327:

        toyota hilux surf в владиво

      • Page 328 and 329:

        toyota ipsum продажа в то

      • Page 330 and 331:

        toyota land cruiser 3-х дверн

      • Page 332 and 333:

        toyota lite ace в иркутске

      • Page 334 and 335:

        toyota nadia продажа в ка

      • Page 338 and 339:

        toyota prado 2010 и цена toyot

      • Page 340 and 341:

        toyota prius nhw20 с аукцио

      • Page 342 and 343:

        toyota rav 4 в белорусии

      • Page 344 and 345:

        toyota rav4 за и против to

      • Page 346 and 347:

        toyota sprinter marino 97 г toyota

      TOP247YN — Datesheet PDF — Price — PMIC — AC DC Converters, Offline Switchers — Power Integrations

      • All Products
      • Integrated Circuits (ICs)
      • PMIC — AC DC Converters, Offline Switchers
      • TOP247YN

      Технические характеристики TOP247YN

      Интеграция с питанием  TOP247YN технические характеристики, атрибуты, параметры и детали с аналогичными характеристиками Silicon Labs SI1084-A-GM.

      Атрибут продукта Значение атрибута
      Категория PMIC — преобразователи переменного тока в постоянный, автономные коммутаторы
      Производитель Интеграция с питанием
      Срок изготовления на заводе 6 недель
      Крепление Сквозное отверстие
      Mounting Type Through Hole
      Package / Case TO-220-7 (Formed Leads), 6 Leads
      Number of Pins 6
      Operating Temperature — 40°C~150°C TJ
      Packaging Tube
      Published 2004
      Series TOPSwitch®-GX
      JESD-609 Code e3
      Pbfree Code yes
      Part Status Not For New Designs
      Moisture Sensitivity Level (MSL) 1 (Unlimited
      Количество терминаций 6
      ECCN CODE EAR 99
      Терминальная отделка Матте
      Терминальная отделка Матте (SN)
      0039
      Subcategory Switching Regulator or Controllers
      Max Power Dissipation 165W
      Technology CMOS
      Terminal Position ZIG-ZAG
      Number Количество функций 1
      Частота 132 кГц
      Количество выводов 3
      Number of Outputs 1
      Output Voltage 700V
      Product Attribute Attribute Value
      Output Type Adjustable
      Максимальный выходной ток 5,76 А
      Аналоговая ИС — Другой тип ПЕРЕКЛЮЧАЮЩИЙ РЕГУЛЯТОР
      Nominal Supply Current 2. 2mA
      Output Current 5.76A
      Control Features Frequency Control
      Topology Flyback
      Control Mode НАПРЯЖЕНИЕ-РЕЖИМ
      Частота — переключение 66кГц~132кГц
      Техника управления PULSE WIDTH MODULATION
      Switcher Configuration SINGLE
      Internal Switch(s) Yes
      Fault Protection Current Limiting, Over Temperature, Over Voltage
      Макс. рабочий цикл 83 %
      Макс. напряжение питания (перем. ток) 265 В
      Сопротивление сток-исток 1.95Ohm
      Duty Cycle 66.5%
      Output Isolation Isolated
      Min Supply Voltage (AC) 85V
      Length 10. 54mm
      Ширина 4,7 мм
      Радиационное упрочнение
      № 900 SVHC0039
      Статус ROHS ROHS COMPATINT
      БЕСПЛАТНО БЕСПЛАТНО

      . Документы TOP247YN

      Загрузите спецификации и документацию производителя для ТОП247YN

      • Листы данных
        TOP242-250 TOP247YN-Power-Integrations-datasheet-86828853.pdf.pdf. 26 января 2016 г.

      Другие включают «ТОП24» части

      Следующие части включают ‘ТОП24’

      9999999999999999999.
      Деталь № Производитель Упаковка Наличие
      TOP249Y ФОНГРЯЗИЯ TO-220-7 (сформированные лидеры), 6 свинцов 17730
      TOP249F . Включения силовых TO-262-7 (FOSED LEADS), 6. 70039 0 800 . . . TOP242G Power Integrations 8-SMD (7 Leads), Gull Wing 7763
      TOP244F Power Integrations TO-262-7 (Formed Leads), 6 Leads 5320
      TOP245Y ЭЛЕКТИРОВАНИЯ TO-220-7 (сформированные свинки), 6 свиндов 27809
      TOP248F Power Integration
      TOP244Y ФОНГРЯЗИЯ TO-220-7 (сформированные отведения), 6 свиндов 8199
      TOP243Y Power Integration0039 7364
      TOP245P Power Integrations 8-DIP (0.300, 7.62mm), 7 Leads 8878
      TOP247F Power Integrations TO-262-7 (Formed Leads), 6 Leads 4947
      TOP244G Power Integrations 8-SMD (7 Leads), Gull Wing 28983
      TOP246F Power Integrations TO-262-7 (Formed Leads), 6 ведет
      TOP245F Интеграции мощности до 262-7 (сформированные свинцы), 6 свинц 8661
      TOP243P
      TOP243P
      TOP243P 9
      . Leads 12279
      TOP242Y Power Integrations TO-220-7 (Formed Leads), 6 Leads 28612
      TOP242P Power Integrations 8-DIP (0.300, 7.62mm) , 7 отведений 5586
      TOP244P Интеграции мощности 8-DIP (0,300, 7,62 мм), 7 свинцов 5466
      TOP243G 3466
      TOP243G 3466
      . 4506
      TOP242F Power Integration Ведет

      Клиенты также просмотрели

      Популярный поиск

      Ниже приведен популярный раздел поиска.

      STM32F303RET6STM32F103RET6LM358DR2GSVH-21T-P1.1TPS62085RLTRSTM8S103F3P6RXM-418-LRSTM32F373VCT6VHR-4NSTM32F091VCT6M4T32-BR12SH6MC100LVEP111FAGXCL206B123AR-GSTM32F103RGT6XC7Z020-2CLG484ISTM8L052C6T6MAX232NSTM32F107RCT6VLP-04VSTM32F446RET6

      Лучшие продажи

      Альтернативные продукты

      81500 Без налога

      TOP247YN IC — Интеграция питания — количество IC автономных коммутаторов

      Категория: ИС для интеграции питания Метки: микросхема, TOP247YN

      Добавить в список желаний

      Разложить компоненты

      • Описание
      • Отзывы (0)

      TOP247YN относится к семейству TOPSwitch-GX от производителя Power Integrations. Это с расширенной мощностью, гибкостью дизайна, EcoSmart и встроенным автономным коммутатором. TOPSwitch-GX использует ту же проверенную топологию, что и TOPSwitch, экономически эффективно интегрируя высоковольтный силовой полевой МОП-транзистор, ШИМ-управление, защиту от сбоев и другие схемы управления на одном кристалле CMOS. Многие новые функции интегрированы для снижения стоимости системы и повышения гибкости конструкции, производительности и энергоэффективности. В зависимости от типа корпуса 1 или 3 дополнительных контакта над стандартными клеммами СТОКА, ИСТОЧНИКА и УПРАВЛЕНИЯ TOPSwitch позволяют выполнять следующие функции: определение линии (OV/UV, линейная подача вперед/уменьшение DCMAX), точная внешняя установка ограничения тока, дистанционное включение. /OFF, синхронизация с внешней более низкой частотой и выбор частоты (132 кГц/66 кГц). Все типы корпусов обеспечивают следующие прозрачные функции: плавный пуск, частота коммутации 132 кГц (автоматически снижается при небольшой нагрузке), дрожание частоты для снижения электромагнитных помех, более широкий DCMAX, гистерезисное отключение при перегреве и большие пакеты утечки. Кроме того, все критические параметры (например, ограничение по току, частота, усиление ШИМ) имеют более жесткие температурные и абсолютные допуски, что упрощает проектирование и оптимизирует стоимость системы.

      Особенности:-

        • Расширенный диапазон мощности для более мощных приложений
        • Более низкая стоимость системы, высокая гибкость конструкции
        • Не требуется радиатор до 34 Вт при использовании корпусов P/G
        • Особенности исключают или снижают стоимость внешних компонентов
        • Полностью интегрированный плавный пуск для минимального напряжения/перерегулирования
        • Внешне программируемый точный предел тока
        • Более широкий рабочий цикл для большей мощности, меньший входной конденсатор
        • Отдельные контакты для измерения линии и ограничения тока на корпусах Y/R/F
        • Обнаружение пониженного напряжения в линии (UV): отсутствие сбоев при отключении
        • Отключение из-за перенапряжения в линии (OV) увеличивает предел перенапряжения в линии
        • Линейная прямая связь с уменьшением максимального рабочего цикла (DCMAX) подавляет пульсации линии и ограничивает DCMAX на высокой линии
        • Флуктуация частоты снижает затраты на электромагнитные помехи и фильтрацию электромагнитных помех
        • Регулирует до нулевой нагрузки без фиктивной нагрузки
        • Частота 132 кГц уменьшает размер трансформатора/блока питания
        • Опция половинной частоты в пакетах Y/R/F для видеоприложений
        • Гистерезисное тепловое отключение для автоматического восстановления после сбоя
        • Большой тепловой гистерезис предотвращает перегрев печатной платы
        • EcoSmart – энергоэффективный
        • Чрезвычайно низкое потребление в режиме удаленного отключения (80 мВт при 110 В перем. тока, 160 мВт при 230 В перем. тока)
        • Частота снижена под нагрузкой для повышения эффективности в режиме ожидания
        • Разрешает выключение/пробуждение через локальную сеть/входной порт

      Спецификация:-

      Part # Manufacturer Description Package RoHS
      TOP247YN Power Integrations POWER INTEGRATIONS TOP247YN OFF LINE SWITCHER, TO-220-6, 247 ТО-220-7 (формованные выводы), 6 выводов
      MC34167TVG ON Semiconductor IC REG BUCK TO 9-5 BSTA AD2 0. 50039 TO-220-5 Сформированные лиды
      LM2596TVADJG на полупроводнике LM2596 Series 45 V 3 A 150 KCZ BACK через HOAL-HOALINGINTIONAINTIONAINTIONAINTIONAING-2220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5.220-5220-220-220-220-220-220-lectul 3220-nectul3. 5 Formed Leads
      LM2678T-ADJ/NOPB Original IC REG BUCK ADJ 5A TO220-7 TO-220-7 (Formed Leads)
      FSQ0565RWDTU ON Semiconductor Преобразователи AC/DC Выключатель питания 5A 650V TO-220-6 Полная упаковка, формованные выводы 2 Проблема с оплатой

      Способ оплаты можно выбрать из четырех способов, показанных ниже: TT заранее (банковский перевод), Western Union, кредитная карта, PayPal.

      Отличный сервис

      Профессиональная платформа

      Широкий ассортимент продукции

      Различные способы оплаты

      Только оригинальные компоненты

      Доставка на полной скорости

      Гарантия качества на 365 дней

      Общая проблема

      Если у вас есть какие-либо вопросы, вы можете быстро связаться с нами одним из следующих способов:

      Тел. : 00852-9140 9162

      Тел.: 00852-8170 3377

      Электронная почта: [email protected]

      Скайп: Айви Чен

      Скайп: Флора Ван

      Руководство по покупкам

      Доставка Срок поставки Посылки будут доставлены в течение 1-2 дней с даты поступления всех товаров на наш склад. Товары в наличии могут быть отправлены в течение 24 часов. Срок доставки зависит от способа доставки и пункта назначения доставки.
      Стоимость доставки Стоимость доставки зависит от размера, веса и пункта назначения посылки. JAK предлагает конкурентоспособные варианты доставки через ведущих перевозчиков DHL, FedEx и UPS. Мы также предлагаем услуги счета доставки для клиентов, которые хотят получать счета непосредственно за доставку.
      Способы доставки
      Отслеживание доставки Как только компоненты будут доставлены, номер для отслеживания будет немедленно отправлен по электронной почте. Номер отслеживания также можно найти в истории заказов.
      Возврат Возврат Все возвраты должны быть произведены в течение 60 дней с даты выставления счета и сопровождаться оригинальным номером счета, сертификатом гарантийного талона, изображением деталей и кратким пояснением или протоколом испытаний с указанием причины отказа. возвращаться. Возвраты не принимаются по истечении 60 дней. Возвращаемый товар должен быть в оригинальной упаковке и в состоянии, пригодном для продажи. Детали, возвращенные из-за ошибки клиента во время предложения или продажи, не принимаются. Пожалуйста, свяжитесь со службой поддержки для получения разрешения на возврат перед возвратом товара.
      Заказ Как купить Доступны онлайн и оффлайн заказы.
      Пожалуйста, ознакомьтесь с руководством по процессу заказа по ссылке ниже: https://www.jakelectronics.com/howtobuy
      Если у вас есть какие-либо проблемы с работой, пожалуйста, свяжитесь с нашей службой поддержки клиентов.
      Оплата TT заранее (банковский перевод), Western Union, кредитная карта, PayPal. Клиент несет ответственность за стоимость доставки, банковские сборы, пошлины и налоги.
      Производители бренда TOP247YN: Power Integrations, акции JAK, справочная цена TOP247YN. Power Integrations. Параметры TOP247YN, техническое описание TOP247YN в формате PDF и описание схемы выводов. Вы можете использовать TOP247YN PMIC — преобразователи переменного тока в постоянный, автономные переключатели, техническое описание DSP в формате PDF, найти схему контактов TOP247YN, принципиальную схему и метод использования функции, учебные пособия по электронике TOP247YN. Вы можете скачать из ЖАК.

      Исполнение импульсного источника питания

      Исполнение импульсного источника питания

      Конструкция импульсного источника питания



      Трехсторонняя изолированная цепь импульсного источника питания +15 В, +15 В и +5 В, состоящая из TOP247YN, показана на рисунке. Диапазон входного напряжения составляет 20–30 В постоянного тока и 85–265 В переменного тока.

      Модель выпрямительного моста — RS205, параметр — обратное напряжение 600В, максимальный проходимый ток — 2А.

      Цепь первичной защиты состоит из схемы фиксации (D5, D8), которая может эффективно подавлять пиковое напряжение, вызванное индуктивностью рассеяния высокочастотных трансформаторов, и защищать трубку переключателя мощности внутри TOP247YN от повреждений. В D8 используется диод подавления переходного напряжения (TVS) типа P6KE200A, а его обратное напряжение пробоя UB = 200 В. В V5 используется диод сверхбыстрого восстановления (SRD) UF4007.

      C5 — блокировочный конденсатор клеммы VCC.

      D6 и C13 представляют собой фильтр высокочастотного выпрямителя на выходе катушки обратной связи.

      Вторичная высокочастотная выпрямительная трубка представляет собой диод Шоттки с большим током и малым падением напряжения, модель 21DQ10 (3A/100V). Он также ИСПОЛЬЗУЕТ UF4007. Сзади находится схема фильтра, а выходная клемма подключена к ложной нагрузке.

      Модель с ферритовым сердечником — EE25. Чтобы предотвратить возникновение явления магнитного насыщения, необходимо добавить определенный воздушный зазор.

      2. Области для улучшения

      Выше приведено прямое отображение части электрической схемы импульсного источника питания передатчика. После анализа еще есть возможности для улучшения, в основном в следующих двух аспектах.

      1). Также может быть в первичной обмотке трансформатора и RC-цепи поглощения, а именно на параллельной D8 Ом R = 68 к/2 Вт, C = 4,7 нФ/1000 В.
      2). Для части выходного фильтра значение емкости фильтра невелико, и нет индуктивного соединения, что приведет к большим колебаниям выходного напряжения, и к выходному концу подключен предохранитель, я не знаю почему.
      3. Анализ и расчет основной части

      Кроме того, есть два аспекта, на которые следует обратить внимание: необходимость более подробного анализа и расчета, чтобы иметь более глубокое понимание принципа работы схемы.

      1). Внешнее контактное соединение TOP247YN. TOP247YN относится к четвертому поколению одночипового блока питания серии TOP Switch-GX, выпущенного компанией PI (Power Integration). Всего у микросхемы шесть контактов. Помимо необходимых C (управление), D (сток) и S (исток), он также имеет три характерных вывода L (определение сетевого напряжения), X (внешнее ограничение тока) и F (частота). Контакт обнаружения линейного напряжения может реализовать перенапряжение (OV), пониженное напряжение (UV) и другие функции. Внешний ограничительный штифт может осуществлять внешнее ограничивающее регулирование и дистанционное управление включением/выключением. Контакт частоты может управлять частотой переключения 66 кГц или 132 кГц.
      В этой схеме все функции вывода обнаружения линейного напряжения отключены, когда он подключен к выводу источника. Когда вывод частоты подключен к источнику, частота переключения составляет 132 кГц. Внешнее сопротивление ограничения тока R = 27 кОм, соответствующее ограничение тока Ilimit = 40% * 3,60 = 1,44 A.

      2). Конструкция высокочастотных трансформаторов, то есть размеры трансформаторов и параметры эмалированных проводов, такие как диаметр провода и число витков, тесно связаны с этими параметрами и выходной мощностью, а именно с выходным током каждой цепи.

      Введите мин. 85 В переменного тока Введите Макс. 265 В переменного тока
      Выход 1 5 В постоянного тока Ио 0,5 А
      Выход 2 15 В постоянного тока Ио 0,1 А
      Выход 3 15 В постоянного тока Ио 0,1 А
      NVcc 12 В постоянного тока Ио 0,01 А
      Дмакс 0,48
      Рабочая частота Fs 132 кГц
      Входная емкость 10 мкФ Напряжение пульсаций IN 27,94 В



      Шаг 1: o CORE (CORE) AP = AW * Ae = (* 10000) для Pt/fs (2 Δ B * * J * Ku) мощность передачи Pt = + Po Po/eta
      J: плотность тока А/см2 (300 ~ 500) обычно от 350 до 400, Ku: коэффициент намотки 0,2 ~ 0,5 обычно принимают 0,4, η = 0,75 ~ 0,85, обычно принимают 0,8, △ B = 0,185 T обычно принимают 0,2 или ниже.
      Pt = Po /η +Po = 12,375 Вт AP = AW*Ae = (12,375*10000)/(2*0,185*132*350*0,4) = 0,00335 (см²)

      Шаг 2: оценка критического тока IOB (ГРАНИЦА DCM/CCM, критический режим находится в пределах 60~80%, принимается за 0,75)
      0,75 * 0,5 = 0,375 А

      Шаг 3: найти отношение витков N = [VIN(min)/(Vo + Vf)] * [Dmax/(1-dmax)]
      Здесь берется вход постоянного тока, а пульсация включается в Vo, основное выходное напряжение, Vf, падение напряжения на диоде и берется 0,7В.
      VIN(мин)= 85,16 В
      Коэффициент поворота: N = [85,16 / (5 + 0,7)] * [0,48 / (1-0,48)] = 13,79

      Шаг 4: запрашивает пиковый ток стороны критического состояния CCM/DCM Δ ISB
      . ΔIsb = 2Iob / (1-Dmax) = 1,44 А

      Шаг 5: рассчитать вторичную индуктивность Ls и первичную индуктивность Lp
      Ls = (Vo + Vf)(1-Dmax) * Ts / Δisb = (5 + 0,7)(1 – 0,48) * 7,6*10e-6 /1,44 = 15,6 мкГн 92 * исправлено Ls = 2974 мГн -> 3 мГн

      Шаг 6: для CCM, когда пиковый ток на стороне порока Δ Isp. CCM в исходном граничном пиковом токе Δ Ipp

      ΔIsp = Io(max)/(1-Dmax)+(ΔISB/2) = 0,5/0,52 + 1,44/2 = 1,68 А
      ΔIpp= ΔIsp/N = 0,12 A

      Шаг 7: рассчитайте диаметр каждой обмотки номер провода диаметр провода

      Проверьте таблицу спецификаций диаметра провода здесь. Разделите максимальный средний ток на установленную плотность тока. Для устранения скин-эффекта диаметр линии не должен превышать 0,5, в зависимости от частоты переключения, актуальную информацию можно посмотреть здесь.

      R = 0,5/350 R = 0,21 мм глубина проникновения медного провода с поверхностным эффектом △ = 66,1 / [SQRT (fs)] = 0,18 мм

      Вы можете видеть, что вы не можете использовать один эмалированный провод. Есть два варианта. Один — использовать несколько проводов, а другой — использовать несколько проводов. Выбирается несколько прядей и наматывается.

      Расчет первичного диаметра линии Np = 1 * 0,18 (корневое число * диаметр)

      Вычислить вторичный диаметр линии Ns1 =4 * 0,1

      Рассчитать диаметр вторичной линии Ns2 = 1 * 0,18

      Шаг 8: определить Np, Ns, вольты на каждом витке (Va = (Vo + Vf)/Ns)
      1) Np = Lp * Δ Ipp/Ae (Δ B *) = 104
      2) Ns = Np/n =7,54 с поправкой 8T
      3) Ns2= (Vo2+Vf)/Va=20,77 с поправкой 21T
      4) Nvcc = (Vcc + Vf)/Va = 16,79 с поправкой 17T

      Количество витков является лишь приблизительным значением, которое следует немного скорректировать в реальных испытаниях для достижения наилучшего результата.

      После этого напишу про другой импульсный блок питания. Мы MICRO POWER ELECTRONICS (HK) CO., LIMITED, в основном занимаемся проектированием smps, проектированием источников питания, импульсным источником питания, проектированием импульсного источника питания smps, проектированием импульсного источника питания высокой мощности, проектированием переключателя питания, импульсным источником питания, переключателем источник питания режима, конструкция импульсного источника питания, импульсный источник питания переменного тока постоянного тока. Если вы заинтересованы, вы можете посетить наш официальный сайт в micropowerchina.com.


      TOP247YN Цена — TOP247YN на складе

      Описание

      Выпрямительные цепи используются для преобразования аналогового тока (AC) в постоянный ток (DC). Однако в приложениях силовой электроники термин «преобразователь переменного тока в постоянный» используется там, где возможно управляемое выпрямление с фильтрацией и регулированием. Преобразователи переменного тока в постоянный могут быть разработаны с использованием линейных устройств или с использованием переключающих устройств, переключающие преобразователи более надежны, малогабаритны и дешевы, но более сложны по сравнению с преобразователями, разработанными с использованием линейных устройств.

      IC TOP247 YN объединяет высокомощный полевой МОП-транзистор, схему широтно-импульсной модуляции, защиту от сбоев и схему управления на одном чипе CMOS. Чтобы повысить производительность и энергоэффективность чипа и снизить его стоимость, в TOP247 могут быть введены новые функции. до 34 Вт при использовании P-пакета
      ●  Функции исключают или снижают стоимость внешних компонентов
      ●  Полностью интегрированная система плавного пуска для минимального напряжения/перерегулирования
      ●  Точное ограничение тока, программируемое извне
      ●  Более широкий рабочий цикл для большей мощности, меньший входной конденсатор выпускается в пластиковом корпусе ТО-220-7С со свинцовым покрытием из чистого матового олова.



      Описание контакта

      Конфигурация контактов микросхемы TOP247YN приведена ниже, обратите внимание, что здесь нет шестого контакта, это выступ микросхемы, который можно рассматривать как шестой контакт, который внутренне соединен с исходным контактом 9.0025





      90

      Pin Number

      Pin Name

      Description

      1

      C

      Control

      2

      L

      Line-Sense (только комплект Y, R или F)

      X

      External current limit (Y,R or F package only)

      4

      S

      Source

      5

      F

      Частота (только y, только пакет R или F)

      7

      D

      70025

      99999999999999999999999999999999999999999999999999999999999999999999999999009н

      ГАРАничный раковина

      Электрические характеристики IC. Такие функции, как обнаружение лайнера при пониженном напряжении и линейное отключение при перенапряжении, делают этот вариант надежным. Некоторые электрические характеристики ИС приведены ниже

      4 Максимальная рабочая температура0025

      Параметр

      Description

      Value

      V BR

      Breakdown voltage

      700 V

      f

      Частота

      132 кГц

      T МАКС

      150 C

      I MAX

      Max output current

      5. 76 A

      P MAX

      Max power dissipation

      165W

      V MAX-SUPPLY

      Max supply voltage (AC)

      265 V

      T MIN

      Min operating temperature

      -40 C

      V MIN-SPPLY

      Min supply voltage

      85 V

      t D

      Max duty cycle

      83 %

      R DS

      Дренаж для сопротивления источника

      1,95 Ом

      Рабочий принцип

      Функциональный блок -диаграмма на фигуре на фигуре. Он состоит из усилителя ошибки, генератора, компаратора ШИМ, схемы ограничения тока, датчика линии, детектора низкого напряжения линии, защиты линии от перенапряжения, гистерезисной защиты от перегрева и схемы плавного пуска.

      Все эти цепи эффективно работают вместе, чтобы обеспечить такие функции, как плавный пуск, который ограничивает пиковый ток, более высокая частота коммутации до 132 кГц, гистерезисное отключение при перегреве, которое обеспечивает автоматическое восстановление после тепловых сбоев, более низкие требования к входному напряжению и более высокая мощность. возможности



      Приложения

      TOP247YN представляет собой преобразователь переменного тока в постоянный и широко используется в своем семействе ИС. IC используется в следующих приложениях

      ● Универсальный источник питания

      . /DC и преобразование DC/DC. Обратноходовой преобразователь представляет собой повышающий преобразователь с индуктивностью, разделенной на трансформатор, так что коэффициенты напряжения умножаются с дополнительным преимуществом изоляции. Пока цепь включена, энергия передается от входного источника к трансформатору, в то время как конденсатор, подключенный к выходу, подает энергию в нагрузку. В выключенном состоянии энергия передается от трансформатора к выходному конденсатору и нагрузке. Управляя рабочим циклом выходного постоянного тока от нуля до максимального расчетного предела, можно достичь. Схема обратноходового преобразователя с использованием TOP247YN показана на рисунке ниже.

      Светодиодный привод с коррекцией коэффициента мощности

      Блок питания для светодиодных приводов показан на рисунке ниже. Входное напряжение переменного тока в цепи может быть от 85 до 277 В, а выходное напряжение схемы составляет 12 В с максимальным током 1,67 А.

      TOP247YN IC — Интеграция питания — ИС автономного переключателя

      Интеграция питания IC

      Номер детали 230 В переменного тока ± 15 % 85–265 В переменного тока
      Адаптер 1 Открытая рама 2 Адаптер 1 Открытая рама 2
      ТОП247ИН 85 Вт 165 Вт 55 Вт 125 Вт
      СЛИВ Напряжение от -0,3 до 700 В
      СЛИВ Пиковый ток 5.76А
      УПРАВЛЕНИЕ Напряжение от 0,3 до 9 В
      КОНТРОЛЬ Текущий 100 мА
      Температура хранения от -65 до 150 °C
      Рабочая температура перехода( от -40 до 150 °C
      Температура свинца 260 °С

      TOP247YN-IC Технический паспорт

      * Изображение продукта только для иллюстрации. фактический продукт может отличаться.

      Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

      Вам также может понравиться…

      • ИС TOP245YN — Интеграция питания — ИС автономного коммутатора

        ₹145,00 Без налогов В корзину

      • ИС TOP246YN — Интеграция питания — ИС автономного коммутатора

        ₹145,00 Без налогов В корзину

      • IRFZ44N MOSFET — 55 В, 49 А, N-канальный силовой МОП-транзистор TO-220, корпус

        ₹22,00 Без налогов В корзину

      • ИС TOP222YN — Интеграция питания — ИС автономного коммутатора

        ₹148,00 Без налогов В корзину

      • HLK-20M05 Модуль питания Hi-Link 5 В 20 Вт переменного тока в постоянный

        ₹498,00 Без налогов В корзину

      • BC547 Транзистор общего назначения NPN 45 В 100 мА TO-92 Упаковка – 5 шт.

        в упаковке ₹9,00 Без налогов В корзину

      • ИС TOP244YN — Интеграция питания — ИС автономного коммутатора

        ₹146,00 Без налогов В корзину

      Фелер 404

      Фелер 404 изображение/svg+xml

      Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

      Sprache

      Верунг

      Preise

      нетто

      брутто

      нетто

      брутто

      Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

      Каталог Ви кауфт человек Хильфе

      или zurück zu: Дом

      Abonnieren Sie jetzt

      В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
      Hier können Sie sich auch von der Liste abmelden.

      * Pflichtfeld

      AnmeldenAuf Mitteilungsblatt verzichten

      Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Орден бюллетеней TME

      *

      1. Трансфер Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Ustronna 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
      2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
      3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 от 27 апреля 2016 г. ), гм и английский адрес электронной почты электронного бюллетеня TME zu senden.
      4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
      5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihrer personenbezogenen Daten widerufen.
      6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
      Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
      7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
      8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

      больше Венигер

      TME-Newsletter abonnieren

      Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

      AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

      Daten werden verarbeitet

      Die Operation wurde erfolgreich durchgeführt.

      Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

      Логин

      Пароль

      Логин и пароль не заблокированы.

      Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

      Пароль недействителен?

      Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

      Хром Скачать фон Датей

      Fire Fox Скачать фон Датей

      Опера Скачать фон Датей

      Интернет-проводник Скачать фон Датей

      Выберите почтовый ящик

      Diese Webseite nutzt Cookie-Dateien. Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.

      Купить ИС автономного коммутатора TOP247YN Power Integrations на HNHCart.com

      Наведите курсор на изображение, чтобы увеличить Нажмите на изображение, чтобы увеличить

      Экономия ₹ -144,00

      Продавец: HatchnHackSKU: 2K21


      Запрос цен

      Политика доставки и возврата

      Поделиться этим продуктом

      TOP Switch-GX использует ту же проверенную топологию, что и TOPSwitch, экономично интегрируя силовой высоковольтный полевой МОП-транзистор, ШИМ-управление, защиту от сбоев и другие схемы управления на одном КМОП-чипе. Многие новые функции были включены для снижения стоимости системы, а также для повышения гибкости конструкции, производительности и энергоэффективности.

      Он имеет следующие прозрачные характеристики: плавный пуск, частота переключения 132 кГц (автоматически снижается при низкой нагрузке), дрожание частоты для снижения электромагнитных помех, более широкий DCMAX, гистерезисное отключение при перегреве и большие пакеты утечки. Кроме того, все основные параметры (такие как ограничение по току, частота и усиление ШИМ) имеют более жесткие температурные и абсолютные допуски, что упрощает конструкцию и снижает стоимость системы.


      Распиновка

      1 КОНТРОЛЬ
      2 LINE-SENSE
      3 ОГРАНИЧЕНИЕ ВНЕШНЕГО ТОКА
      4 ИСТОЧНИК
      5 ЧАСТОТА
      6 СЛИВ

      Особенности (более низкая стоимость системы, высокая гибкость конструкции): —

      • Расширенный диапазон мощности для приложений с более высокой мощностью
      • Не требуется радиатор до 34 Вт при использовании пакетов P/G
      • Функции исключают или снижают стоимость внешних компонентов
      • Полностью интегрированная система плавного пуска для минимального напряжения/перерегулирования
      • Внешне программируемый точный предел тока
      • Более широкий рабочий цикл для большей мощности, меньший входной конденсатор
      • Отдельные выводы для измерения линии и ограничения тока на корпусах Y/R/F
      • Обнаружение пониженного напряжения в линии (UV): отсутствие сбоев при отключении
      • Отключение из-за перенапряжения в линии (OV) увеличивает предел перенапряжения в линии
      • Линейная прямая связь с уменьшением максимального рабочего цикла (DCMAX) подавляет пульсации линии и ограничивает DCMAX на высокой линии
      • Флуктуация частоты снижает затраты на электромагнитные помехи и фильтрацию электромагнитных помех
      • Регулирует до нулевой нагрузки без фиктивной нагрузки
      • Частота 132 кГц уменьшает размер трансформатора/блока питания
      • Опция половинной частоты в пакетах Y/R/F для видеоприложений
      • Гистерезисное тепловое отключение для автоматического восстановления после отказа
      • Большой тепловой гистерезис предотвращает перегрев печатной платы

      EcoSmart – энергоэффективность

      • Чрезвычайно низкое энергопотребление в режиме дистанционного отключения (80 мВт при 110 В перем.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
