Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной интегральный стабилизатор LM338.
Краткая характеристика Lm338:
- Uвход: от 3 до 35 В.
- Uвыход: от 1,2 до 32 В.
- Iвых.: 5 А (max)
- Рабочая температура: от 0 до 125 гр. C
Блок питания 12В 5А на интегральной микросхеме LM338
Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. Варистор V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.
Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения. Диоды VD5 и VD6 используются в качестве устройств защиты для предотвращения разряда конденсаторов C2 и C3 от незначительного тока утечки в регуляторе LM338. Конденсатор С4 используется для фильтрации высокочастотной составляющей блока питания.
Для нормальной работы блока питания на 12В, стабилизатор напряжения LM338 необходимо установить на радиатор. Вместо выпрямительных диодов VD1-VD4 можно использовать выпрямительную сборку на ток не менее 5 ампер, например, KBU810.
Блок питания на 12 вольт на стабилизаторе 7812
Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном линейном стабилизаторе напряжения 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.
Простая и интуитивная работа, быстрый и точный выбор напряжения и тока…
Регулируемый блок питания на LM317
Диапазон выходного напряжения 1,25…37В. Высокая стабильность…
Блок питания 0…30 В / 3A
Набор для сборки регулируемого блока питания…
Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке. Резистор R2 ограничивает чрезмерный базовый ток.
Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе. Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.
Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами. Технический обзор и тест преобразователя напряжения с USB
Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.
В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.

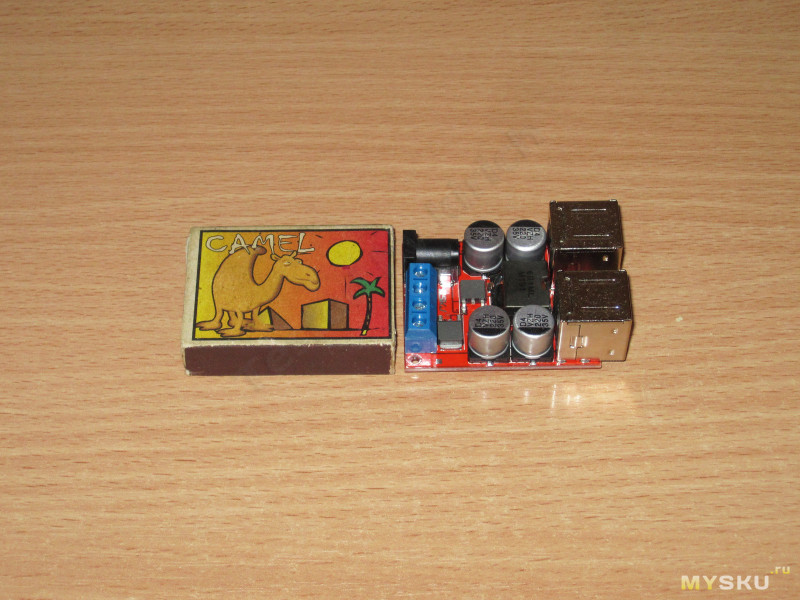

Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.
На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.
На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2- подключений пришли в норму.
Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.
Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.
Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.
Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.
Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.
1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему "договориться" они не смогли.
Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.
Для измерения уровня пульсаций использовался все тот же "стенд", правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.
А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде "иголок", которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно ольший размах.
Напряжение питания здесь 12 Вольт.
Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций "иголок" не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.
Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.
Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.
Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.
В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое я меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.
На этом у меня все, надеюсь что обзор был полезен.
Набор для сборки линейного регулируемого блока питания 35 Вольт 5 Ампер
Честно говоря заказал я данный набор скорее по остаточному принципу, добить посылку, но в итоге оказалось что он может быть весьма полезен, особенно для начинающих радиолюбителей. Некоторое время назад я делал обзор простого регулируемого блока питания и как выяснилось, он оказался полезным, а теперь представьте что это примерно такой же БП но:На большее напряжение
На больший ток
С переключением обмоток трансформатора
С управлением вентилятором
Интересно? Тогда думаю не прогадаете.
Начну я сегодняшний обзор с того, что расскажу сначала о продавце, а точнее о том, что случайно выяснилось что это уже четвертый обзор его товаров, предыдущие думаю также запомнились и в них были описаны:
1. LCR-метр
2. Простой осциллограф
3. Электронная нагрузка
Собственно потому могу посоветовать заказывать у этого продавца сразу несколько товаров, особенно выгодна комбинация нагрузка + БП.
Приходит от посредника это все в одном пакете, судя по информации от него же весит комплект 175 грамм, для покупок с Тао вес имеет значение.
В итоге вы должны получить печатную плату и большой пакет с деталями, коробок в комплект не входит и приведен для понимания размера 🙂
Как и в случае с электронной нагрузкой схема в комплект не входит, вся необходимая для сборки информация нанесена на плату в виде шелкографии. Здесь указаны номиналы каждого компонента, потому проблем со сборкой быть не должно.
Монтаж полностью односторонний, SMD компоненты отсутствуют, что на мой взгляд может быть важно для начинающего радиолюбителя.
Качество шелкографии очень хорошее, печать четкая, все отлично видно.
А вот трассировка не очень оптимальна, на торец платы вынесены места под силовые транзисторы и там же расположен разъем подключения трансформатора, потому что-то одно придется подключать проводами в плату, впрочем к этому я еще вернусь.
Существует четыре варианта комплектации лота:
1. Полный комплект, детали плюс плата, мой вариант, цена около $8.64
2. Все то же самое, но без пары выходных транзисторов, цена около $7.76
3. Все компоненты, но без печатной платы, цена около $6.73
4. Плата без компонентов, цена около $1.9 доллара.
Так как компонентов довольно много, то я бы рекомендовал первый вариант, но так как компоненты не все хорошего качества (например конденсаторы), то возможно подойдет и вариант 4, варианты 2 и 3 как по мне смысла особо не имеют.
А вот здесь проявился минус ТаоБао, у меня в комплекте забыли положить ручки переменных резисторов, стоят копейки, но жалко 🙁
На странице товара приведена схема блока питания, что также может помочь в сборке, мне все таки пару раз пришлось к ней обращаться, но о нюансах я напишу в разделе сборки. Качество схемы не очень высокое, продавец предлагает ее «в HD», но как скачать, а не понял.
В общем-то схема ничего принципиально нового не содержит, на одном ОУ собран сам БП, на втором переключатель обмоток, внизу виде узел управления питанием вентилятора. Немного смущает «кривое» питание ОУ и обмотка со средней точкой для питание внутренней электроники, которая в данном случае вообще смысла не имеет.
Также несколько непривычно включение переменных резисторов, двумя проводами, при чем увеличение напряжения/тока соответствует увеличению сопротивления резистора.
Основные узлы блока питания.
1. Зеленый — собственно регулируемый стабилизатор напряжения и тока, слаботочная часть плюс цепь питания
2. Красный — силовая часть регулятора, выпрямители и реле
3. Синий — Схема управления реле переключения обмоток
4. Фиолетовый — управление вентилятором.
Не буду ходить вокруг и перейду к сборке, но так как описание процесса нужно скорее в качестве дополнения, то спрячу эту часть под спойлер.
Сборка набора и нюансы
В комплекте идет 10 номиналов мелких резисторов. При монтаже проще было быстро измерить тестером, чем искать по маркировке.
Вот здесь вылезла мелкая проблемка, у двух резисторов маркировка на плате попала под лужение и пришлось искать их по схеме. В данном случае это пара резисторов 100 Ом, собственно с них я и начинал монтаж. Кроме того рекомендую немного приподнять их над платой, так как китайской краске на резисторах доверия у меня нет.
Вид платы с запаянными резисторами. Больше проблем у меня на этом этапе не возникло.
Также дали диоды и стабилитроны, с диодами и стабилитронами проблем не возникло, маркировка есть на них самих, при этом 1N5408 и 4007 внешне спутать крайне тяжело, а по стабилитронам есть даташит с вариантами маркировки.
Сложности возникли только с компонентом в мелком стеклянном корпусе, я сначала решил что это 4148 со стертой маркировкой, но это термистор и к диодам он отношения не имеет, будьте внимательны.
Маркировка есть, но местами найти место довольно сложно, диоды и стабилитроны стоят на плате вертикально.
У стабилитронов совсем мелкая маркировка на плате, ниже на фото показано как устанавливать компонент.
Все компоненты я обычно устанавливаю единообразно, часто катодом (полоска на корпусе), но в случае с диодом 5408 пришлось поступить наоборот, решил что так он меньше будет мешать подключениям к плате. Диод в работе не греется, потому конденсаторам также мешать не будет, он стоит параллельно выходу для защиты.
1. Дальше паяем конденсаторы, благо их на плате мало, а маркировка указана в том же формате что и на самих конденсаторах.
2. Слева на фото регулируемый стабилитрон TL431 и три транзистора SS8050, устанавливать их лучше после конденсаторов, перед монтажом габаритных компонентов.
3. С подстроечными резисторами также проблем не возникло, единственно маркировка на плате указана как 501 (500 Ом) у одного и 10к и 100к у остальных, на фото это резисторы с обозначением 103 и 104 соответственно.
4. Также есть шесть мощных резисторов, здесь можно ошибиться, у средних на плате написано 7.5 кОм, а резисторы дали 2.2 кОм, у продавца это написано, но кто там читает 🙂 Резисторы 2.2 кОм (средние) стоят параллельно входу питания и выходу БП.
Резисторы в работе могут нагреваться, потому чтобы они не грели плату я их немного поднял отформовав выводы.
В установленном виде.
В качестве источника опорного напряжения используется TL431, но расположен он совсем не оптимально, как раз между мощными резисторами, которые хоть и не сильно, но греются в работе, особенно правый.
Разъемы, клемники и панельки. Здесь меня немного запутало то, что разъемов дали как-то слишком много, а кроме того не совсем понятно как его планировал ставить производитель.
Кстати, клемники довольно хорошего качества, с «лифтовым» механизмом. На заявленном для БП токе проблем быть не должно.
В итоге у меня осталось два трехконтактных разъема, которые я не нашел куда пристроить, возможно производитель планировал сделать некий переходник для питания вентиляторов или еще что-то.
Двухконтактные разъемы можно установить в почти произвольном порядке, но я рекомендую это делать так, как показано на фото,.
Мелкие разъемы ставим для подключения светодиода, термистора и переменных резисторов, более крупные для вентилятора и ампервольтметра. Трехконтактный на плате один, потому здесь вариантов мало.
С разъемом подключения вентилятора возникла небольшая заминка. Если ставить как показано на фото, то цвета родного кабеля не будут соответствовать полярности, но будут соответствовать расположению контактов на разъеме стандартного вентилятора, ну а чтобы не путаться, разъем питания ампервольтметра был установлен также как разъем вентилятора.
Вот уже пошли и габаритные детали. В пакете нашлись конденсаторы:
2200 мкФ 50 Вольт, 3шт
2200 мкФ 25 Вольт, 2шт (на плате указан как 1000мкФ 25 Вольт)
680 мкФ 35 Вольт, 1шт (на плате указан как 470 мкФ 35 Вольт)
470 мкФ 25 Вольт, 1шт (на фото не попал, закатился).
220 мкФ 16 Вольт, 3шт
100 мкФ 50 Вольт, 1шт
4.7 мкФ 50 Вольт, 1шт.
Конденсаторы все «китайские», если хочется «как лучше», то можно заменить на фирменные.
Реле самые обычные, безымянные, по заявленному току подходят с запасом.
Свободного места на плате явно стало гораздо меньше, фактически она почти собрана.
Из того, что устанавливается еще на плату остались только мощные транзисторы и стабилизаторы. В комплекте к ним идут (неожиданно) изолирующие прокладки.
Прокладки ставить можно даже не пытаться, крайне неудобно, они больше чем место внутри радиатора, в итоге я их заменил на слюду, у кого ее нет, могут просто подрезать родные прокладки. Также можно сразу выкинуть родные винты, они имеют потайную шляпку и просто расколят изолирующие втулки, заменил их на винты от материнской платы с большой головкой.
У одного радиатора отверстие было чуть чуть смещено, из-за чего корпус микросхемы почти касался радиатора, но прозвонка показала что все в порядке. Думаю изоляторы нужны потому, что под радиаторами на плате есть дорожки и радиатор может процарапать маску над ними. Как вариант, можно не изолировать сам компонент, а обеспечить изоляцию под радиатором.
На этом же этапе сборки установил и операционные усилители, метки для установки есть на плате.
Собственно плата полностью собрана. по итогам сборки предварительно могу сказать, что особых каких-то проблем не возникло, но сама плата выглядит немного… неэстетично, нет в ней красоты.
Кроме того разъемы хорошо было бы вынести на край платы, а не размещать в середине. Ну и небольшой минус, выяснилось что выход БП подключается пайкой, а не клемником.
После пайки флюс лучше смыть, но не столько из-за влияния на электронику, сколько из-за внешнего вида. по желанию потом можно покрыть лаком Пластик-70
Паяется плата на отлично, я использовал припой с флюсом и самый обычный паяльник с контролем температуры.
А это судя по всему фото прототипа, найденное на странице товара, вид попроще, но вот радиаторы заметно больше.
И так, у меня остались провода, выходные транзисторы, диодный мост и прочая мелочь.
А вот теперь подключение и регулировки платы.
1. 0-15-25-35 Вольт — подключение силового трансформатора. Напряжения считаются относительно точки 0.
2. Диодный мост и транзисторы, думаю понятно и так
3. Рег реле 25 и 35 Вольт, регулировка напряжения при котором подключаются дополнительные соответствующие обмотки.
4. Рег температуры и термистор, соответственно регулировка включения вентилятора и разъем подключения термистора, полярность термистора значения не имеет.
5. 12-15 Вольт, вход дополнительного питания переменного тока 12-15 Вольт, можно использовать одну обмотку.
6. Пит Амперметра — подключение питания амперметра для измерения выходного тока, стабилизированные 12 Вольт
7. Вентилятор — разъем подключения вентилятора.
8. Корр тока — установка диапазона регулировки выходного тока
9. Уст тока — Регулировка выходного тока. (резистор 10к)
10. LED CC, светодиод индикации режима ограничения тока
11. Корр напряжения — установка диапазона регулировки выходного напряжения.
12. Уст напряжения — Регулировка выходного напряжения (резистор 10к)
13. Выход — Выходные площадки для подключения нагрузки к БП.
14. Амперметр — подключение амперметра, если не используется, то закоротить перемычкой.
Теперь о регулировках.
Напряжение переключения обмоток.
1. Крутим резисторы влево до крайнего положения или около того, как вариант до выключения обоих реле.
2. Выставляем на выходе напряжение около 9-10 Вольт и крутим резистор 25 Вольт вправо пока не включится первое реле.
3. Выставляем на выходе напряжение около 20-22 Вольт и крутим вправо резистор 35 Вольт пока не включится второе реле.
4. Всё.
Диапазон регулировки выходного напряжения/тока.
1. Крутим вправо до упора резистор регулировки напряжения.
2. Вращением соответствующего подстроечного резистора добиваемся на выходе требуемого нам напряжения, например 35 Вольт
3. Повторяем то же самое с регулировкой тока, в качестве нагрузки можно использовать мультиметр.
Для увеличения тока вращать подстроечный резистор влево, напряжения — вправо.
Включение вентилятора.
1. Под нагрузкой разогреваем радиатор до той температуры когда он начинает обжигать руку, это около 50-55 градусов
2. Вращаем влево резистор пока не включится вентилятор. Температуру можно поднять до 60-70 градусов, но уже с измерением при помощи термометра.
Кстати вентилятором управляет довольно мощный транзистор, который установлен скорее из-за большого корпуса, вентилятор имеет примитивную схему управления и у него нет четкого включения/выключения, переход плавный и он может работать на малой скорости, но диапазон температур от выкл до полной мощности довольно узкий.
Если у вас трансформатор только с двумя обмотками, например от БП усилителя где к примеру пара обмоток по 18 Вольт со средней точкой, то можно использовать и его, хотя нагрев конечно будет больше. В этом случае вместо второго реле ставится перемычка.
У переменных резисторов соединяются два левых вывода, а сам резистор подключается двумя проводами.
Термистор также имеет двухпроводное подключение, после припаивания изолируем термоусадкой.
Вход подключения дополнительного питания рассчитан на обмотку с отводом от середины, как по мне, то крайне неудобно, можно соединить крайние выводы разъема и питать от одной обмотки 12-15 Вольт, работать будет так же.
Провод подключения вентилятора и ампервольтметра я не использовал, остальные перед пайкой свил чтобы было аккуратнее и меньше наводилось помех. Черная термоусадка была в комплекте.
Здесь я сделаю небольшое отступление, на плате есть место под установку диодного моста, но при токе в 5 Ампер он быстро поджарится и я решил вынести его за пределы платы, потому на этом фото не только транзисторы, а и диодный мост.
Транзисторы TIP3055, 15 Ампер 60 Вольт 90 Ватт, при этом в БП каждый транзистор работает при токе 2.5 Ампера, напряжении до 50 Вольт и рассеивает мощность до 35-40 Ватт, потому небольшой запас еще есть.
Для тестов я использовал относительно небольшой радиатор, в реальной эксплуатации можно вполне применить компьютерный кулер от более-менее мощного процессора. Из-за того что есть переключение обмоток, то даже в самом худшем режиме (КЗ) на нем будет рассеиваться около 75-80 Ватт что вполне сопоставимо с процессором.
Транзисторы от радиатора изолированы, если этого не сделать, то тепловое сопротивление будет меньше, но на радиаторе будет плюс силового питания.
Можно сказать что к тестам готовы 🙂
В ходе тестов был применен вентилятор с трехконтактным разъемом, в этом случае он подключается контактами с красным и черным проводом так, как показано на фото.
Производитель на странице товара выложил вариант применения с не очень распространенным, но интересным ампервольтметром, но вот что-то он мне на момент написания обзора не попался, там вроде ток был до 5 Ампер и цена доступная.
Зато у другого продавца видел не менее интересный приборчик, давно хочу купить поиграться, тем более что он имеет диапазон измерения тока до 10 Ампер, напряжения до 95 Вольт и может подключаться к компьютеру для мониторинга. Но стоит 13 баксов — ссылка.
Ладно, что то я увлекся. Подключаю к плате проверенный комплект из двух трансформаторов + небольшой для вспомогательного питания. Трансформаторы дают в сумме три напряжения кратные 12 Вольт. Кстати, производитель платы рекомендует не комбинацию 12+12+12, а 15+10+10, как я примерно писал в обзоре платы для мощного регулируемого БП, такая комбинация напряжений более оптимальна.
А теперь проверим на что способна данная платка.
1. Минимально можно выставить -0.1 Вольта. Да, именно отрицательное, я с таким встречают не впервые.
2. Максимум 21 Вольт в минимально положении подстроечного резистора диапазона.
3. Дальше я попытался отрегулировать максимальное напряжение подстроечным резистором и получил всего 26 Вольт, маловато.
4. Сначала думал припаивать какие нибудь резисторы для проверки, но помня что резистор регулировки при увеличении сопротивления увеличивает значение напряжения или тока, то просто выдернул разъем и без проблем получил полное выходное.
5. По току минимум 0, при этом светодиод индикации СС светит, нагрузкой является выходной резистор БП.
6. Здесь проблем с калибровкой не было, выставил 5 Ампер.
Потом решил покрутить подстроечный резистор дальше и также без проблем получил и 6 Ампер.
Но мне не нравилась ситуация с ограничением по выходному напряжению и ее как-то надо было решать. Подозрение пало на вспомогательное питание, измерил напряжение на выходе трансформатора и выяснил что там всего 11 Вольт, взял другой трансформатор, с выходным около 24 Вольта, с ним легко выставил на выходе даже 42 Вольта.
Дело в том, что вспомогательное напряжение стабилизируется при помощи стабилизатора 12 Вольт, а ей на выходе надо хотя бы 15, кроме того на плате есть питание со стабилитроном на 15 Вольт. Но при входном 11 Вольт получить напряжение более 15-16 Вольт сложно и в итоге была просадка.
После этого захотелось проверить максимальную выходную мощность, которую можно получить в таком варианте, но примерно через 20 секунд теста раздался громкий хлопок и я получил такое чудо…
Да, когда я заменил трансформатор, то как-то совсем забыл об этих конденсаторах и потому получил вполне закономерный результат, на них было около 32 Вольт.
Но «шоу должно продолжаться» и пострадавшие были заменены на более фирменные Samwha 1000мкФ 35 Вольт.
В итоге я получил на выходе более 200 Ватт, при токе нагрузки 5 Ампер и напряжении 41 Вольт. По моему совсем неплохо.
Далее тест проверки стабильности поддержания выходного напряжения в зависимости от тока нагрузки. Здесь также довольно неплохо, хотя напряжение все таки немного плыло, но возможно это было из-за контакта между нагрузкой и платой так как нагрузка была подключена к щупам мультиметра, а те в свою очередь были просто вставлены в отверстия платы.
Тест с током 1, 2, 3.5 и 5 Ампер.
В процессе работы плата заметно греется. Наиболее всего греются мощные резисторы.
1. При низких напряжениях греются резисторы вспомогательного питания, которые включены совместно со стабилитронами 6.2 и 15 Вольт, особенно греется ближний к краю платы, через который питается стабилитрон 6.2 Вольта.
2. Если на выходе выставить напряжение более 20-30 Вольт, то начинают сильно греться резисторы 2.2 кОм, расположенные в правом верхнем углу. Нагрев одного зависит от выходного напряжения, а нагрев второго от входного которое максимально когда выходное более 20-22 Вольт. Думаю что лучше их заменить на что нибудь около 3.3-4.7 кОм.
Температура резисторов в обоих случаях порядка 100-110 градусов.
И последний тест, оценка размаха пульсаций на выходе. К сожалению они есть, с частотой 100 Гц. В обоих случаях нагрузка была около 4 Ампер (автомобильная лампа), но в первом стоят только родные входные конденсаторы, во втором я параллельно им подключил еще один, емкостью 10000мкФ, правда на проводах длиной около 10см.
В первом случае размах 50 мВ, во втором 25 мВ.
На мой взгляд пульсации на выходе являются следствием не столько недостатка входной емкости, здесь я считаю как раз все в порядке, сколько несколько странной схемой обратной связи (отмечена красным).
Кроме того мне не нравится что по выходу стоит конденсатор емкостью целых 100 мкФ (помечено зеленым), думаю что лучше его уменьшить до 10-22 мкФ. На пульсации он по сути не влияет, но влияет на бросок тока при переходе с режима CV к режиму СС.
И конечно некоторые выводы основанные на результатах процесса сборки и тестов.
Для начала о самом конструкторе.
Нареканий не очень много, но они есть. Забыли положить ручки к резисторам, неудобные изолирующие прокладки, диодный мост надо выносить на радиатор, конденсаторы посредственного качества.
Но есть и достоинства, все собирается без особых сложностей, мало того, оно потом еще и работает обеспечивая даже больше заявленных 35 Вольт 5 Ампер, я смог получить напряжение до 42 Вольт, а ток до 6 Ампер и не думаю что это предел.
По результатам тестов можно реально придраться только к повышенному уровню пульсаций, но думаю что есть шанс это доработать.
В общем и целом набор немного сыроват, но на мой взгляд интереснее чем известная плата 30 Вольт 3 Ампера, обзор которой я как-то делал. Ключевые отличия:
1. Напряжение до 35 Вольт, реально можно поднять и больше.
2. Ток до 5 Ампер, но также можно увеличить.
3. Емкость входного конденсатора 6600 мкФ против 3300 у 3 Ампера варианта
4. В 3 Ампера БП был один силовой транзистор, здесь два.
5. Есть переключение обмоток трансформатора, три ступени.
6. Добавлено управление вентилятором в зависимости от температуры.
7. Шунт измерения тока стоит в положительном полюсе, а не земляном.
Существенный недостаток только один, у обозреваемого варианта выше уровень пульсаций, скорее всего обусловленный схемными недоработками.
Спонсором данного обзора выступил посредник yoybuy.com, который взял на себя оплату доставки.
Стоимость комплекта с учетом доставки к посреднику вышла $11.09, вес комплекта 175 грамм, стоимость доставки от посредника зависит от разных факторов, например количества, а также наличия других товаров в заказе.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Преобразователь напряжения 5 Вольт 8 Ампер с четырьмя USB выходами
Решил заказать на пробу разных недорогих платок преобразователей и сегодня обзор первой из них. Собственно ничего необычного, обычный преобразователь, даже без QC, зато с выходной мощностью до 40 Ватт.Я уже как-то писал, что заказываю для товарища разные полезные вещи, и выкладывал обзоры этих вещей. Но так как иногда обзоры задерживаются по ряду причин, то чтобы было удобнее, я решил попутно заказывать себе 1-2 штуки этих товаров просто для пробы, если они конечно мне интересны. Так было и в этот раз, заказ изначально был на 10 плат, я же заказал 10+1 для себя.
В описании заявлялось что это преобразователь напряжения, без гальванической развязки, со входным напряжением 8-35 Вольт и выходным 5 Вольт с током до 8 Ампер.
Платка компактная, если не учитывать разъемы, то примерно как спичечный коробок.
На сторону противоположную USB разъемам вынесен входной разъем и клеммник, на который разведены входные клеммы и выходные. Т.е. данный преобразователь можно использовать и без подключения к USB выходам, что иногда может быть полезно.
На второй стороне соответственно 4 USB гнезда, разделенные на две пары. Разъемы поначалу были очень тугими, но после 2-3 подключений пришли в норму.
Сверху находится пара транзисторов (преобразователь с синхронным выпрямлением) со стертой маркировкой, силовой дроссель, а также четыре конденсатора 220мкФ 35 Вольт.
Так как выходной ток уже довольно приличный, то дроссель намотан не обычным проводом, а медной шиной для повышения КПД и соответственно уменьшения нагрева.
Снизу все остальные компоненты, предохранитель, транзистор защиты от переполюсовки, контроллер, защитные супрессоры.
Схемотехника приятно порадовала, здесь помимо предохранителя есть нормальная защита от переполюсовки питания, реализованная не на диоде, а на полевом транзисторе, я уже как-то рассказывал принцип ее работы.
Также радует наличие керамических конденсаторов по линиям питания и два супрессора установленные параллельно выходу 5 Вольт, предназначенные для защиты нагрузки в случае пробоя силовых транзисторов. Конечно такая защита не дает 100% гарантии, но шанс выживаемости увеличивает.
По выходу стоят контроллеры, которые подбирают напряжение на линиях данных USB чтобы нагрузка могла взять максимальный ток. Это не QC, но тем не менее совместимость с различными потребителями становится выше. Тем более что QC в преобразователе с более чем одним выходом требует наличия соответствующего количества преобразователей.
Отмечу что параллельно силовым контактам USB разъемов также стоят керамические конденсаторы.
Но мало того, производитель для повышения надежности, а точнее — устойчивости к внешним воздействиям, покрыл плату резиноподобным компаундом, что встречается крайне редко.
Подключаем блок питания, при этом о наличии напряжения на выходе сигнализирует небольшой красный SMD светодиод, при необходимости можно заменить его на обычный, рядом есть соответствующие отверстия.
1. Выходное напряжение 5.28 Вольта, что немного превышает допуск по стандарту, составляющий 4.75-5.25 Вольта, но не сильно и думаю что не критично.
2. Поддерживается несколько режимов эмуляции. Но что любопытно, при первых тестах один выход стабильно отображал режим QC 5 Вольт, но когда я начал через время готовить обзор и повторил тесты, то больше такого не встречал…
3. При подключении телефона Самсунг ток заряда составлял 650мА, судя по всему «договориться» они не смогли.
4. Зато при попытке подключить китайский UMIdigi без проблем получил 2-2.18 Ампера, хотя мое привычное зарядное вообще не хочет его нормально заряжать.
Нагрузочный тест показал две вещи:
1. Хорошую стабилизацию напряжения, в диапазоне от нулевого тока до максимальной нагрузки напряжение падает всего на 60-70мВ. Нагрузка и измерение производилось на клеммнике, а не USB разъеме.
2. 8 Ампер это максимальный выходной ток, дальше срабатывает защита, причем иногда защита срабатывала и при меньшем токе, например при тех же 8 Ампер.
Для измерения уровня пульсаций использовался все тот же «стенд», правда в этот раз произошли некоторые изменения. Для уменьшения количества помех от измерительных приборов я питал нагрузку от трансформаторного БП.
Кроме того, так как ко мне едут две новые нагрузки, то в планах потом мою основную доработать, перенеся ее в другой корпус, установив там трансформаторный блок питания, а не импульсный и кроме того добавив гальваническую развязку интерфейса подключения к компьютеру. Данные доработки должны убрать образование возможных земляных петель.
А вот пульсации я бы не назвал маленькими, основные, которые сложнее погасить, составляют 180мВ в любом режиме. На осциллограммах нагрузка 0-33-66-100%
Есть пульсации в виде «иголок», которые легче гасить, но которые зависит от тока нагрузки и которые имеют заметно больший размах.
Напряжение питания здесь 12 Вольт.
Тот же тест, те же режимы, но входное напряжение 24 Вольта.
Собственно ничего кроме размаха пульсаций «иголок» не изменилось. Я бы в качестве простой доработки рекомендовал увеличить емкость выходных конденсаторов.
Выше на фото видно, что земля щупа осциллографа подключена проводом, а не пружинкой, что дает некоторое искажение результатов теста. Но так как разница в данном случае не очень велика, то я ею пренебрег.
Входное напряжение 24 Вольта, ток нагрузки 8 Ампер, слева с проводом, справа с пружинкой.
Нагрев проверялся в трех режимах, с током нагрузки 2.5, 5.0 и 7.5 Ампера, первый тест был минут 10-15, дальше можно увидеть по таймингу тепловизора.
В общем 7.5 Ампера преобразователь держит уверенно, греется не очень сильно, но в компактную закрытую коробочку я бы не стал его ставить, так как возможен перегрев.
Измерение КПД. Попутно измерил ток потребления без нагрузки, при обоих вариантах входного напряжения он одинаков и составляет 40мА.
При входном напряжении 12 Вольт КПД лучше на малых токах нагрузки, при 24 Вольта на больших, собственно это видно на графике.
В качестве резюме могу сказать, что преобразователь очень понравился, единственное нарекание, которое у меня есть, это к уровню пульсаций, в остальном как по мне, то все отлично, как качество изготовления, так и наличие защит, стабильность выходного напряжения, схемотехника, особенно с учетом цены. На мой взгляд вещь весьма полезная для радиолюбителя.
На этом у меня все, надеюсь что обзор был полезен.
