Транзисторный блок питания

Схемы источники питания. Схемы источников электропитания Блоки питания книги. Рисовать схемы. C оздавать GIF- анимации из отдельных кадров. C оздания.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Эволюция импульсных источников питания: от прошлого к будущему. Часть 2
• Немного о блоках питания усилителей (часть I)
• ВЫПРЯМИТЕЛИ С ТРАНЗИСТОРНЫМИ СТАБИЛИЗАТОРАМИ ДЛЯ ПИТАНИЯ ПЕРЕНОСНЫХ И ПОРТАТИВНЫХ РАДИОПРИЕМНИКОВ
• Please turn JavaScript on and reload the page.
• Сетевые блоки питания
• Дроссели в блоке питания транзисторного УМ?
• Схемы блоков питания своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅ СХЕМЕ лабораторного БЛОКА ПИТАНИЯ 1 — 30 V ⚡

Эволюция импульсных источников питания: от прошлого к будущему. Часть 2

На рынке лабораторных блоков питания предлагается множество серий от различных производителей. Одни модели привлекают низкой ценой, другие внушительным видом передней панели, третьи разнообразием функций. Поэтому правильный выбор такого распространённого прибора становится непростой задачей. При этом тщательное сравнение характеристик и возможностей моделей различных производителей может не дать ответа на главный вопрос: какой лабораторный блок питания выбрать для моих задач?

В этой статье, полагаясь на свой опыт работы, мы расскажем о простых критериях выбора оптимального лабораторного блока питания, их разновидностях, отличиях и преимуществах. После этого, мы рассмотрим несколько типовых задач и предложим для каждой из них модели блоков питания, выбрав которые Вы сможете эффективно работать и сбережёте свои деньги, время и нервы.

Для начала, давайте разберёмся с существующими названиями. Чем отличается лабораторный блок питания от просто блока питания? Или в чём отличие блока питания от источника питания?

Вот простые определения:. Лабораторным блоком питания называют прибор, который предназначен для формирования регулируемого напряжения или тока по одному или нескольким каналам. Лабораторный блок питания содержит дисплей, элементы управления, защиту от неправильного использования, а также полезные дополнительные функции. Весь материал на этой странице посвящён именно таким приборам. Лабораторный источник питания — это то же самое, что и лабораторный блок питания.

Просто блоком питания называют электронное устройство, которое предназначено для формирования заранее заданного напряжения по одному или нескольким каналам. Блок питания, как правило, не имеет дисплея и кнопок управления.

Типичный пример — это компьютерный блок питания на несколько сотен ватт. Источники питания бывают двух типов: первичные источники питания и вторичные источники питания.

Первичные источники электропитания преобразуют неэлектрические виды энергии в электрическую. Примеры первичных источников: электрическая батарейка, солнечная батарея, ветрогенератор и другие. Вторичные источники электропитания преобразуют один вид электрической энергии в другой для обеспечения необходимых параметров напряжения, тока, частоты, пульсаций и т.

Кстати, лабораторный блок питания — это одна из разновидностей вторичного источника электропитания. Теперь подробно обсудим разновидности и главные характеристики лабораторных блоков питания: 1. По принципу работы : линейные или импульсные. Диапазон напряжения и тока : фиксированный или с автоматическим ограничением мощности. Количество каналов : одноканальные или многоканальные.

Изоляция каналов : с гальванически изолированными каналами или с неизолированными.

По мощности : стандартные или большой мощности. Наличие защиты : от перегрузки по напряжению, по току, от перегрева и другие. Форма выходного сигнала : постоянное напряжение и ток или переменное напряжение и ток.

Варианты управления : только ручное управление или ручное плюс программное управление. Дополнительные функции : компенсация падения напряжения в проводах подключения, встроенный прецизионный мультиметр, изменение выхода по списку заданных значений, активация выхода по таймеру, имитация аккумулятора с заданным внутренним сопротивлением, встроенная электронная нагрузка и другие.

Надёжность : качество элементной базы, продуманность дизайна, тщательность выходного контроля. Рассмотрим каждую из этих характеристик подробнее, поскольку все они важны для правильного и обоснованного выбора лабораторного блока питания.

Линейный блок питания его ещё называют трансформаторный блок питания строится на базе большого низкочастотного трансформатора, который понижает входное напряжение В, 50 Гц до нескольких десятков вольт с частотой также 50 Гц.

После этого, пониженное синусоидальное напряжение выпрямляется с помощью диодного моста, сглаживается группой конденсаторов и понижается линейным транзисторным стабилизатором до заданного уровня. Достоинство такого принципа работы в отсутствии высокочастотных переключающих элементов. Выходное напряжение линейного источника питания точное, стабильное и не содержит высокочастотных пульсаций. На этой фотографии показана внутренняя конструкция линейного лабораторного блока питания ITECH IT , на которой цифрами отмечены: главный трансформатор 1 и сглаживающие конденсаторы 2.

Основные элементы линейного лабораторного блока питания IT с макс. Однако, у линейного блока питания есть немало недостатков. Основной из них — большие потери энергии на транзисторном стабилизаторе, который преобразует в тепло всё избыточное напряжение, поступающее на него со схемы выпрямления.

Например, если выходное напряжение блока питания установлено равным 5 В, а выпрямленное напряжение вторичной обмотки равно 25 В, то на транзисторном стабилизаторе будет рассеиваться в 4 раза больше мощности, чем будет поступать в нагрузку.

Как следствие низкого КПД, получаем небольшую полезную мощность и повышенную массу. Для улучшения ситуации, в реальных приборах используется несколько вторичных обмоток трансформатора, но полностью проблему низкого КПД это всё равно не решает. Поэтому серийно выпускаемые линейные лабораторные блоки питания обеспечивают мощность на нагрузке до Вт при массе прибора от 5 до 10 кг.

Есть ещё две проблемы, про которые редко говорят. Хотя сам линейный блок питания не создаёт высокочастотных помех, они всё равно легко могут проникать из сети питания В через емкостную связь первичной и вторичной обмоток главного трансформатора. В дорогих моделях применяют конструктивные решения для борьбы с этим эффектом, например ферритовые фильтры, но помехи из сети питания всё равно могут появиться на выходе прибора и про эту особенность надо помнить.

Если Вам необходимо максимально чистое постоянное напряжение, то есть смысл использовать дополнительный качественный сетевой фильтр перед лабораторным блоком питания. Вторая проблема — это деградация высыхание группы сглаживающих конденсаторов, особенно в дешёвых моделях.

При значительном снижении ёмкости группы сглаживающих конденсаторов, на выходе блока питания появятся провалы напряжения с частотой Гц. Импульсный блок питания основан на принципе заряда сглаживающих конденсаторов импульсами тока. Импульсы тока формируются с помощью подключения и отключения индуктивного элемента, в качестве которого может выступать обмотка трансформатора или отдельный индуктивный компонент. Переключение выполняется с помощью транзисторов, специально оптимизированных для этой цели.

Частота формируемых таким образом импульсов тока обычно находится в пределах от десятков кГц до сотен кГц. Регулировка выходного напряжения чаще всего выполняется изменением глубины широтно-импульсной модуляции ШИМ. Существует много вариантов реализации этого принципа, но все они обеспечивают два главных преимущества. Высокий КПД достигается за счёт того, что глубину ШИМ можно очень плавно изменять, а значит в сглаживающие конденсаторы можно закачивать ровно столько энергии, сколько потребляет нагрузка блока питания.

Второе преимущество — небольшие размеры и маленькая масса. Высокая частота, на которой работает импульсный блок питания, позволяет использовать конденсаторы значительно меньшей ёмкости если сравнивать с линейным блоком питания на 50 Гц. Остальные элементы также значительно компактнее и легче, а высокий КПД снижает выделяемое внутри блока питания тепло, что также уменьшает размеры конструкции. На этой фотографии показана внутренняя конструкция импульсного лабораторного блока питания ITECH ITA , на которой цифрами отмечены: главный трансформатор 1 и импульсный преобразователь 2.

Обратите внимание, что корпус этого прибора точно такого же размера как у линейной модели на предыдущей фотографии, а мощность в 1,7 раза выше. Основные элементы импульсного лабораторного блока питания ITA с макс. Главный недостаток импульсных блоков питания — это высокочастотные пульсации выходного напряжения. Конечно, их сглаживают, фильтруют, но какой-то уровень пульсаций всё равно остаётся. Причём, чем больше нагружен блок питания, тем больше амплитуда пульсаций. В хороших, качественных импульсных блоках питания удаётся снизить пульсации до уровня 10 — 20 мВ.

Второй, не такой очевидный, недостаток — это радиочастотные наводки и их гармоники, источником которых служат периодические импульсы тока, формируемые внутри блока питания.

Такие наводки достаточно трудно экранировать. Если Вы работаете с радиочастотными схемами, то используйте линейный блок питания или качественный импульсный, расположенный подальше от радиоустройства, с которым Вы работаете.

У современных лабораторных блоков питания бывает два типа диапазонов выходных напряжений и токов: фиксированный и с автоматическим ограничением выходной мощности. Фиксированный диапазон встречается у большинства недорогих лабораторных блоков питания. Такие блоки питания могут выдать любую комбинацию напряжения и тока в пределах своих максимальных значений.

Например, одноканальный лабораторный блок питания на 40 В и 15 А может поддерживать на нагрузке напряжение 40 Вольт даже при токе потребления 15 Ампер.

Всё просто и понятно, но с таким прибором Вы не сможете установить напряжение больше 40 В и ток больше 15 А. Автоматическое ограничение выходной мощности существенно расширяет диапазон лабораторного блока питания по напряжению и току. Это значит, что Вы сможете выдать в нагрузку не только 40 В при токе 15 А, а также 60 В при токе 10 А, 24 В при токе 25 А и много других комбинаций. Если сравнивать с лабораторным блоком питания на Вт с фиксированным диапазоном, то очевидно, что лабораторный блок питания с автоматическим ограничением выходной мощности значительно универсальнее и может заменить несколько более простых приборов.

Поскольку размеры, масса и цена лабораторного блока питания в основном зависят не от напряжения и тока, а от максимальной мощности, то есть смысл всегда выбирать модель с автоматическим ограничением выходной мощности. Это обеспечит универсальность решения за те же деньги. Лабораторные блоки питания выпускаются с одним, двумя или тремя выходными каналами.

Здесь мы рассмотрим основные моменты их использования, а про гальваническую изоляцию каналов рассказывается дальше на этой странице. Большинство лабораторных блоков питания имеют один выходной канал, особенно это касается мощных устройств. Практически все модели с мощностью более Вт имеют один канал. Поэтому часто задают вопрос: можно ли объединять несколько одноканальных приборов?

Можно, но есть особенности. Первое, что надо учитывать, когда Вы включаете последовательно несколько импульсных блоков питания: частоты переключения даже однотипных блоков питания будут слегка отличаться. Это будет создавать повышенные пульсации на выходе. Также есть вероятность резонансных эффектов, при которых уровень пульсаций будет периодически резко возрастать. Кроме повышенных пульсаций, будет сложно обеспечить одновременное включение и выключение сразу двух напряжений и их синхронную регулировку.

Третий момент — последовательное соединение нескольких высоковольтных источников напряжения может превысить порог пробоя их изоляции. Как результат: возгорание и другие опасные последствия. Учитывая сказанное, становится понятно, что для схем, в которых предусмотрено несколько питающих напряжений, лучше использовать двухканальные или трёхканальные лабораторные блоки питания, которые специально для этого предназначены.

Гальваническая изоляция её также называют электрической изоляцией каналов лабораторного блока питания обеспечивает полную независимость напряжения и тока любого из каналов относительно напряжения и тока остальных каналов, а также сети питания. Внутри такого блока питания, для каждого из каналов, предусмотрена отдельная обмотка трансформатора. В хороших моделях напряжение пробоя между каналами превышает Вольт.

В электронных устройствах, содержащих цифровую и аналоговую части, обычно используют два отдельных контура питания.

Немного о блоках питания усилителей (часть I)

Сегодня многие радиолюбители занимаются самостоятельной сборкой различных электронных приборов. Надо сказать, это интеллектуальное увлечение, которое не только позволяет постоянно держать мозги в тонусе, но и экономить на покупке новых, иногда дорогостоящих, приборов и дополнений к ним. Сегодня, пожалуй, самым востребованным из всех вариантов электроприборов самостоятельной сборки является блок питания. Часто многие люди интересуется вопросом, как можно своими руками сделать регулируемый блок питания. Именно этому вопросу и будет посвящена сегодняшняя статья. Любой начинающий радиолюбитель мечтает справиться со сборкой регулируемого блока питания, сделанного на полевых транзисторах.

продам данный радиоприёмник состояние на 4 нет блока питания и батарейного отсека на работоспособность поэтому не проверялся.

ВЫПРЯМИТЕЛИ С ТРАНЗИСТОРНЫМИ СТАБИЛИЗАТОРАМИ ДЛЯ ПИТАНИЯ ПЕРЕНОСНЫХ И ПОРТАТИВНЫХ РАДИОПРИЕМНИКОВ

Терморегулятор для мощных блоков питания и транзисторных УМ. Предлагаю Вашему вниманию терморегулятор для мощных блоков питания, транзисторных УМ и других устройств, где необходимо применение эффективной системы охлаждения. Отличительная особенность ее — очень хорошая помехозащищенность и сравнительная простота. Мною она слегка доработана, в соответствии с потребностями радиолюбителей и отечественной элементной базой. Использование импортной микросхемы МL вызвано чисто экономическими соображениями: ее стоимость сравнима со стоимостью отечественного аналога, но МL имеет преимущества по надежности, что весьма актуально в радиолюбительской практике. Подстроечный резистор на 6,8 кОм служит для выбора порога срабатывания устройства. Схема полностью работоспособна и не требует изменения номиналов деталей в интервале питающего напряжения от 12 до 14 В. У меня используется один вентилятор от блока питания компьютера 12 В, мА. В этом случае транзистор КТ устанавливать на радиатор не требуется.

Please turn JavaScript on and reload the page.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

МПО «Манометр».

Сетевые блоки питания

Эта приставка предназначена для питания напряжением 9 В радиоприемников различных типов, а также других устройств, потребляющих ток до мА. Схема блока питания представлена на рис. Он содержит понижающий трансформатор Tpl , выпрямительный мост на диодах Д1 — Д4 и транзисторный стабилизатор последовательного типа, представляющий собой эмиттерный повторитель, в котором опорное напряжение на базе транзистора задается стабилитроном Д5. Остановимся на отдельных элементах схемы. Силовой трансформатор Tpl позволяет получить требуемое переменное напряжение на входе выпрямительного моста и исключает гальваническую связь между цепью нагрузки приставки и сетью переменного тока.

Дроссели в блоке питания транзисторного УМ?

Ilex Новокузнецк, Кемеровская обл. Логин: Пароль Забыли? Транзисторный фильтр питания с высоким КПД для аудиоаппаратуры. Практика Блоки питания. При создании прибора для ремонта телевизоров мне потребовался регулируемый источник питания Вольт с током до мА. При испытании на максимальном токе выяснилось, что пульсации достигают Вольт.

Их теоритическое обоснование в том, что УМ борется не только с собственными искажениями, но и с нелинейностью блока питания в.

Схемы блоков питания своими руками

Казалось бы что может быть проще, подключить усилитель к блоку питания , и можно наслаждаться любимой музыкой? Однако, если вспомнить, что усилитель по сути модулирует по закону входного сигнала напряжение источника питания, то станет ясно, что к вопросам проектирования и монтажа блока питания стоит подходить очень ответственно. Иначе ошибки и просчёты допущенные при этом могут испортить в плане звука любой, даже самый качественный и дорогой усилитель. Хотя в большинстве электронных устройств сегодня используются стабилизированные блоки питания.

Полупроводниковые транзисторные аппараты АП-4, АП-5 и АП-6 применяются для аргонодуговой сварки неплавящимся электродом- различных металлов и сплавов на постоянном или импульсном токе. Диапазон сварочного тока этих источников питания обеспечивает сварку металлов толщиной от десятков микрон до нескольких миллиметров. Аппараты обеспечивают надежное возбуждение и высокую стабильность горения сварочной дуги и имеют бесступенчатое регулирование сварочного тока. Транзисторные источники питания используются для сварки дугой, вращаемой в магнитном поле, а также для сварки сжатой дугой плазменной сварки.

Канал ЭлектроХобби на YouTube. Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения!

Подбор оборудования. Купить онлайн. Где купить? Задать вопрос. Добавить в «Мои продукты» Удалить из «Мои продукты». Сравнить The maximum number of products that can be compared is 4.

Источники стабилизированного напряжения для лент или устройств с питанием 5 Вольт DC 5V. В открытых кожух, сетка или герметичных защита от влаги и пыли корпусах. Источники стабилизированного напряжения для лент или устройств с питанием 12 Вольт DC 12V.

Транзисторные регулируемые блоки питания

Схемы источники питания. Схемы источников электропитания. Регулируемые блоки. Блок питания 1 -. Простой стабилизатор напряжения с защитой от КЗ. Транзисторный стабилизатор с защитой от КЗ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Уважаемый Пользователь!
• Мощный регулируемый источник питания. Мощный регулируемый блок питания на полевом транзисторе схема
• Регулируемый блок питания на транзисторах
• Самодельный блок питания на транзисторах (0-16В, 3А)
• Лабораторный блок питания
• Лабораторный блок питания своими руками
• Самодельные регулируемые транзисторные блоки питания: сборка, применение на практике
• Схема регулируемого блока питания на двух транзисторах
• Блок питания: с регулировкой и без, лабораторный, импульсный, устройство, ремонт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулируемый блок питания своими руками

Уважаемый Пользователь!

Канал ЭлектроХобби на YouTube. Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения! Ведь работая с различной электрической и электронной техникой постоянно приходится сталкиваться с её питанием, а оно, как известно, не всегда одинаково. Постоянно искать источники питания с подходящим напряжением, тоже не выход.

Именно в данном случае наиболее рациональным и правильным решением будет создание простого или сложного, если есть в этом особая необходимость блока питания, имеющего плавное регулирование напряжения питания. Простая, но надёжная схема представлена на рисунке, давайте её разберём. Схема простого, регулируемого плавно, блока питания представляет собой две основные части, это сам блок питания и небольшая транзисторная схема параметрического регулятора напряжения.

Первая часть содержит понижающий трансформатор, выпрямитель диодный мост и конденсатор сглаживающий фильтр. По большей части именно от выбора этих частей зависит мощность всего блока питания. Что бы не делать слишком большим блок питания ограничимся электрической мощностью в 30 Вт.

Хотя для увеличения этой мощности достаточно будет поменять трансформатор, мост и выходной транзистор, имеющие соответствующие величины токов и напряжений. Итак, находим трансформатор, который рассчитан на входное напряжение вольт и выходное вольт, вторичная обмотка должна иметь сечение, обеспечивающее номинальную силу тока в ампера. Далее, спаиваем диодный мостик, элементы которого должны быть рассчитаны на ток не меньше 5 ампер лучше брать с небольшим запасом.

И к выходу моста припаяем фильтрующий конденсатор с ёмкостью от микрофарад и более. Схема плавно регулируемого параметрического стабилизатора после её сборки спайки должна сразу начать нормально работать, хотя если есть желание донастройки и точной регулировки внутренних параметров, можете сами по изменять имеющиеся электронные компоненты, поставив туда наиболее подходящие на Ваш взгляд.

Теперь расскажу о самой работе данной схемы плавно регулируемого блока питания. Трансформатор — его задача заключается в преобразовании электрической энергии, то есть он сетевое напряжение вольт понижает до нужных 12 вольт.

Заметим, что как был у нас переменный ток, так и остался, хотя и понизилась амплитуда. Диодный мостик занимается тем, что переводит все колебания в один полупериод, а именно значение тока после мостика уже меняется только от нуля и до 12 вольт, не меняя своего полюса. Но волнообразный ток подходит не для всех случаев питания электрооборудования, для многих устройств нужен именно постоянный ток, допускающий минимальные колебания.

Для этого и нужен конденсатор, который сглаживает скачки напряжения. Схема регулятора является параметрической, то есть в схеме создаётся некое опорное напряжение, уже от которого путём деления напряжения и усиления силы тока создаются необходимые выходные величины электрических параметров. С выхода мостика, на котором уже сглажены скачки фильтрующим конденсатором , напряжение подаётся на цепь параметрического стабилизатора, состоящего из резистора R1 и стабилитрона VD2.

Тут напряжение делиться, причём на стабилитроне образуется некоторое постоянная его величина с малыми отклонениями. Если напряжение будет меняться, по причине внешних обстоятельств, то эти изменения только будут заметны на R1.

Параллельно стабилитрону, на котором образовалось опорное напряжение постоянной величины, включён переменный резистор R2, что, собственно, и осуществляет плавное изменение выходного напряжения на нашем регулируемом блоке питания. Когда мы его крутим, то получаем определённую величину постоянного напряжения, что далее делится между база-эмиттерными переходами транзисторов, включённых по схеме эмиттерных повторителей.

А, как известно, включение по этой схеме заставляет транзисторы работать в режиме усиления только тока, при том, что напряжение остаётся как бы неизменным. То есть, напряжение снятое с переменного резистора передаётся на выход через транзисторы, которые понижают его только на величину своего насыщения примерно от 0.

Проще говоря — выставили мы на переменном резисторе значение 5 вольт, оно передалось через транзисторы на выход минус примерно 1.

Транзисторы тут являются некими электрическими краниками, которыми мы управляем при помощи изменения напряжения на база-эмиттерных переходах. Чем больше мы подадим на них напряжения с переменного резистора, тем сильнее откроются транзисторы понизится их внутреннее сопротивление и больше электрической мощности передастся на выход регулируемого блока питания.

Эту электрическую схему простого регулируемого блока питания я когда-то давно когда сам начинал заниматься электроникой собрал для себя.

Он меня не разу не подводил, я им проверял устройства, запитывал самодельные схемы, заряжал различные аккумуляторы и т. При желании этот блок питания можно доработать и снабдить дополнительными функциональными элементами, такими как внутренний вольтметр, амперметр, защиты от перегрузки и т. Поиск по сайту. Вы здесь: Схемы Электронные. Схема простого регулируемого плавно блока питания на 0—12 вольт. Электрическая схема и пояснение её работы. Тема: как сделать простой, регулируемый плавно, блок питания своими руками.

Рекомендуемый материал.

Мощный регулируемый источник питания. Мощный регулируемый блок питания на полевом транзисторе схема

На рынке лабораторных блоков питания предлагается множество серий от различных производителей. Одни модели привлекают низкой ценой, другие внушительным видом передней панели, третьи разнообразием функций. Поэтому правильный выбор такого распространённого прибора становится непростой задачей. При этом тщательное сравнение характеристик и возможностей моделей различных производителей может не дать ответа на главный вопрос: какой лабораторный блок питания выбрать для моих задач? В этой статье, полагаясь на свой опыт работы, мы расскажем о простых критериях выбора оптимального лабораторного блока питания, их разновидностях, отличиях и преимуществах. После этого, мы рассмотрим несколько типовых задач и предложим для каждой из них модели блоков питания, выбрав которые Вы сможете эффективно работать и сбережёте свои деньги, время и нервы. Для начала, давайте разберёмся с существующими названиями.

В статье рассмотрена схема простого регулируемого источника питания, реализованная на микросхеме-стабилизаторе LM, которая управляет.

Регулируемый блок питания на транзисторах

Сегодня многие радиолюбители занимаются самостоятельной сборкой различных электронных приборов. Надо сказать, это интеллектуальное увлечение, которое не только позволяет постоянно держать мозги в тонусе, но и экономить на покупке новых, иногда дорогостоящих, приборов и дополнений к ним. Сегодня, пожалуй, самым востребованным из всех вариантов электроприборов самостоятельной сборки является блок питания. Часто многие люди интересуется вопросом, как можно своими руками сделать регулируемый блок питания. Именно этому вопросу и будет посвящена сегодняшняя статья. Любой начинающий радиолюбитель мечтает справиться со сборкой регулируемого блока питания, сделанного на полевых транзисторах. Особенностью такого изделия является то, что здесь имеется возможность регулировать напряжение, получаемое на выходе.

Самодельный блок питания на транзисторах (0-16В, 3А)

Авторы продолжают анализ истории развития импульсных источников питания. Анализируются особенности нового класса импульсных источников питания, начиная с годов. Рассмотрены первые источники питания, построенные на основе высокочастотных транзисторных преобразователей напряжения с питанием от выпрямленного сетевого напряжения. Этот класс источников питания, динамично развиваясь, постепенно стал доминировать на мировом рынке средств вторичного электропитания. Подчеркивается, что постоянное улучшение параметров блоков питания в части массо-габаритных показателей, экономичности и надежности есть результат успешного решения многих научно-технических проблем развития силовой электроники.

Для питания различных схем нужны разные блоки питания с разными напряжениями и токами, для таких целей в мастерской необходим регулируемый блок питания, то есть лабораторный блок питания.

Лабораторный блок питания

Сделать блок питания своими руками имеет смысл не только увлеченному радиолюбителю. Самодельный блок электропитания БП создаст удобства и сэкономит немалую сумму также в следующих случаях:. Профессиональные БП рассчитываются на питание нагрузки любого рода, в т. В числе возможных потребителей — прецизионная аппаратура. Заданное напряжение профи-БП должен поддерживать с высочайшей точностью неопределенно долгое время, а его конструкция, защита и автоматика должны допускать эксплуатацию неквалифицированным персоналом в тяжелых условиях, напр. Любительский лабораторный блок питания свободен от этих ограничений и поэтому может быть существенно упрощен при сохранении достаточных для собственного употребления качественных показателей.

Лабораторный блок питания своими руками

Простой регулируемый блок питания радиолюбительских устройств на двух транзисторах. Одним из основных приборов мастерской радиолюбителя является лабораторный блок питания. Собирая какую-либо схему, радиолюбителю для ее отладки, проверки необходим источник питания. В этой статье, на сайте Радиолюбитель , мы рассмотрим следующую радиолюбительскую схему : простой в сборке, не имеющий дефицитных деталей источник питания для радиолюбительских устройств. Данный блок питания, в зависимости от примененных деталей, позволяет получить на выходе регулируемое напряжение V, при силе тока до 1,5 А. Рассмотрим электрическую схему. Трансформатор Tr1 понижает сетевое напряжение V до напряжения V которое поступает на выпрямитель VDS1 собранный по мостовой схеме из четырех диодов.

(1) КАК СДЕЛАТЬ РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ — How to make Adjustable voltage by transformer 3A with transistor 2N

Самодельные регулируемые транзисторные блоки питания: сборка, применение на практике

Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами. Самый простой блок питания состоит всего из нескольких элементов.

Схема регулируемого блока питания на двух транзисторах

С помощью предлагаемой схемы блока питания для USB порта, можно подсоединить к компьютеру или ноутбуку внешнее USB-устройство, потребляющее большую мощность. Схема достаточно проста в изготовлении в домашних условиях, минимум дефицитных деталей и настройки. Стабильна в работе. Рано или поздно перед радиолюбителем возникает проблема изготовления универсального БП, который пригодился бы на все случаи жизни. То есть имел достаточную мощность, надёжность и регулируемый в широких пределах, к тому же защищал нагрузку от чрезмерного потребления тока при испытаниях и не боялся коротких замыканий.

Канал ЭлектроХобби на YouTube. Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения!

Блок питания: с регулировкой и без, лабораторный, импульсный, устройство, ремонт

By weiger , August 20, in Схемотехника для начинающих. В книге В. Но, к сожалению, в нём нет защиты от КЗ и его нельзя нагружать больше мА. Помогите, пожалуйста, дополнить эту схему. По идее нужна защита от КЗ и защита по току.

Все мастера, занимающиеся ремонтом электронной аппаратуры, знают о важности наличия лабораторного блока питания, с помощью которого можно получать различные значения напряжения и тока для использования при зарядке устройств, питании, тестировании схем и т. В продаже имеется много разновидностей таких аппаратов, но опытным радиолюбителям вполне по силам изготовить лабораторный блок питания своими руками. Использовать для этого можно бывшие в употреблении детали и корпуса, дополнив их новыми элементами. Самый простой блок питания состоит всего из нескольких элементов.

Радио-схемы Радиолюбителя: Схемы Стабилизированных Блоков Питания

Во многих современных стабилизаторах для улучшения их качественных показателей используют операционные усилители, обладающие большим коэффициентом усиления и стабильными характеристиками. Однако относительно простая модификация тради-цонного по схеме транзисторного стабилизатора позволяет заметно улучшить его технические характеристики и избежать некоторых трудностей, возникающих при конструировании стабилизаторов с применением ОУ (особенно в устройствах с регулированием выходного напряжения в широких пределах). Высокий коэффициент стабилизации описываемого блока питания обусловлен усилителем с динамической нагрузкой. Источник образцового напряжения собран на поленом транзисторе, что дает возможность снизить выходное сопротивление стабилизатора и получить глубокое регулирование выходного напряжения.

Основные технические характеристики

Напряжение на входе сгабилизатора, В …………………………………30

Пределы регулирования выходного напряжения, В…………………1…29

Максимальный ток нагрузки, А………………………………………………2

Коэффициент стабилизации напряжения, дБ . …………………………60

Выходное сопротивление, мОм ………………………………………………0,5…10

Температурная нестабильность выходного напряжения и

ннгервале температур 20…50 °С, не более…………………………………. 0,5 %

Нестабильность выходного напряжения стабилизатора обычно складывается из нестабильности образцового напряжения и дрейфа ОУ. В описываемом стабилизаторе она определяется в основном только температурным дрейфом первого активного элемента. Стабилизатор (см. схему) состоит из двух усилителей с динамической нагрузкой с последовательным управлением. Первый собран на транзисторах V13, V12, где V13 включен по схеме с общим затвором, а V12 — с общим коллектором; второй — на транзисторах V14, V15 (V14 — с общим эмиттером, а V15 — с общим коллектором). Сигнал обратной связи с движка резистора R9, приложенный к истоку транзистора V13, усиливается без инвертирования фазы и поступает на базу транзистора V14. Транзистор V13 работает в режиме, близком к отсечке тока. Напряжение между истоком и затвором является в стабилизаторе образцовым. Цепь R2R3V11 служит только для температурной компенсации изменения тока стока транзистора V13 (без нее при замкнутом на общий провод затворе этого транзистора выходное напряжение стабилизатора изменяется на З… 5 % в температурном интервале 20.. 50 °С). С коллектора транзистора V14 про-инвертированный и усиленный сигнал передается на базу мощного регулирующего транзистора V15. Управляющий элемент питается от параметрического стабилизатора на стабилитроне V10 и транзисторе V9. Для получения более высокою коэффициента использования напряжения основного выпрямителя (см. статью «Улучшение маломощных стабилизаторов напряжения». — «Радио», 1981, № 10, с. 56) VI —V4 С1абилизатор на транзисторе V9 питается от умножителя напряжения на диодах V5 —V8 и конденсаторах Cl, C2. Умножитель подключен ко вторичной обмотке трансформатора Т1. Лампа h2 служит для ограничения коллекторного тока через транзисторы V9, V14 и базового тока транзистора V15 при коротком замыкании в цепи нагрузки, а также для индикации перегрузки. В момент перегрузки вследствие возрастания базового тока гранзистора V15 происходит снижение напряжения на входе параметрического стабилизачора до уровня 30 В, где это напряжение почти полностью падает на лампе HI за вычетом падения напряжения на транзисторах V9, V14 и эмиттерном переходе транзистора V15. Ток по этой цепи не превышает 120…130 мА, что меньше предельно допустимого для ее элементов.

Рис.1. Схема Блока питания

В стабилизаторе использован проволочный переменный резистор с допустимой мощностью рассеивания 3 Вт (ППБ-3, ППЗ-40). Транзистор V13 необходимо подобрать с малым значением начального гока стока ~ только тогда нижняя граница выходного напряжения стабилизатора будет близка к 1 В. Ток стока этого транзистора при напряжении между стоком и истоком 10 В и затворе, замкнутом на исток, должен быть в пределах 0,5 . 0,7 мА. При монтаже сгабилизатора между диодом VII и транзистором V13 необходимо обеспечить хороший тепловой контакт, для чего достаточно склеить их корпусы. Транзистор V15 желательно выбрать с большим статическим коэффициентом передачи тока базы. Кроме указанных на схеме, можно использовать кремниевые транзисторы серий КТ203, КТ208, КТ209. КТ501, КТ502, КТ3107 (V12), КТ814, КТ816 (V14), транзисторы КТ815, КТ817 с любым буквенным индексом, КТ807Б (V9),KT803A, КТ808А, КТ819 с любым буквенным индексом (V15). В стабилизаторе можно применить и германиевые транзисторы МП40А, а также любые из серий МП20, МП21, МП25. МП26 (V12), ГТ402, ГТ403, П213-П215 (V14). Вместо КС527А можно применить стабилитроны Д813, Д814Д (по два последовательно), Д810, Д814В (по три последовательно). Транзисторы V9 и V14 желательно установить на небольшие радиаторы (с полезной площадью 20.,. 30 см2). Для транзистора V15 необходим радиатор с полезной площадью не менее 1500 см2. С целью облегчения тепловего режима этого транзистора предусмотрено ступенчатое изменение напряжения на входе стабилизатора тумблером S1, рассчитанным на ток 2 А. В положении 1 на вход стабилизатора подается 15 В, а в положении 2 — 30 В. Когда тумблер находится в положении 2 и сопротивление нагрузки близко к минимуму, стабилизированное напряжение не следует устанавливать менее 15 В. Сетевой трансформатор намотан на магнитопроводе трансформатора ТС-60. Первичная обмотка оставлена без изменения, вторичная перемотана; она содержит 200 витков (по 100 витков на каждую катушку) провода ПЭВ-2 1,16. Для повышения надежности стабилизатора его можно дополнить защитным устройством, описанным в статье «Защитное устройство для транзисторов» («Радио», 1980, № 9, с. 63). Возникающую иногда в стабилизаторе высокочастотную генерацию можно подавить либо увеличением номинала конденсатора С6, либо включением в цепь базы транзистора V15 резистора сопротивлением 5.,. 10 Ом мощностью 1 Вт. Для обеспечения устойчивой работы стабилизатора его монтаж нужно выполнять проводниками минимальной длины, имеющими большое сечение токопроводящей жилы.

А. ГРИГОРЬЕВ, г. Ташкент, РАДИО № 3, 1984 г.

Блок питания предназначен для питания от сети 220 В напряжением 4 В маломощной нагрузки (током не более 100 мА) и подзаряда трех аккумуляторов типа НКГЦ-0,45 или НКГЦ-0,5 с автоматическим выключением режима заряда.
Когда блок включен в сеть, при наличии напряжения загорается зеленый светодиод. Процесс заряда аккумуляторов контролируется по свечению красного светодиода (при этом переключатель SA1 должен быть включен). Пока идет процесс заряда, он будет постоянно гореть, а при окончании заряда светодиод начинает мигать и интервал его свечения будет меньше, чем пауза,
Схема (рис. 1) автоматически следит за процессом заряда и исключает повреждение аккумуляторов. Если блок используется только для питания устройства, то зарядное устройство можно отключать переключателем SA1.
По сравнению с аналогичными по назначению схемами, опубликованными в литературе, данная содержит меньше радиоэлементов и проще в изготовлении.
Необходимое выходное напряжение источника питания устанавливается резистором R2. Настройка устройства проводится для установки тока заряда 45 мА резистором R4 из ряда 15, 18, 20 Ом.
Для настройки вместо аккумуляторов к контактам Х2/3 и Х2/2 подключается резистор 68 Ом мощностью не менее 1 Вт последовательно с миллиамперметром. При этом светодиод HL2 должен постоянно гореть. После выполнения этой операции проверяется работа компаратора DA2. Для чего к контактам Х2/3 и Х2/2 следует подключить резистор 150 Ом (0,5 Вт) параллельно с осциллографом.

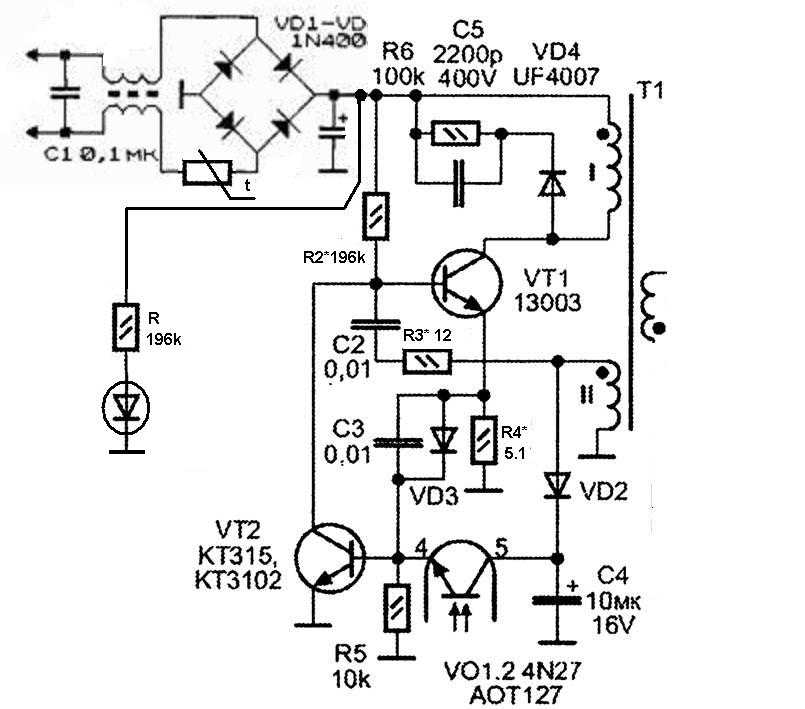

Рис.1

Конструктивно блок питания выполнен на односторонней печатной плате, размещенной в корпусе от стандартного источника типа БП2-3, предназначенного для питания микрокалькуляторов. От этого же источника взят и сетевой трансформатор типа Т8-220-50. При использовании трансформатора другого типа его вторичная обмотка должна быть рассчитана на напряжение 12…15 В при токе нагрузки 200 мА. Светодиоды HL1 и HL2 крепятся на верхней крышке корпуса клеем. Штекер Х1 выполнен на основании корпуса, а Х2 соединен с корпусом проводом длиной около 1 м.
Внутри корпуса к транзистору VT1 крепится теплорассеивающая пластина. Применяемые резисторы могут быть любого типа, конденсаторы С1…СЗ — типа К50-16 или аналогичные малогабаритные, микропереключатель SA1 — типа ПД-9-2. Транзистор VT1 можно заменить на КТ814Б.
При использовании указанных выше деталей габариты всего устройства не превышают 60х60х50 мм (рис. 2).

Рис. 2. Внешний вид устройства

Для заряда аккумуляторных элементов другого типа или большего их количества необходимо выставить соответствующий номинальный ток заряда (R4), верхний (R2) и нижний порог (R8) срабатывания компаратора.

Puc/1

Простой, но высокоэффективный преобразователь постоянного напряжения (рис. 1) Дж. Вилкинсона содержит минимум элементов, но обеспечивает несколько миллиампер тока напряжением 400…425 В при потребляемом токе 80-90 мА от источника 9 В. На таймере типа 555 выполнен мультивибратор на частоту 14 кГц. КПД устройства сильно зависит от добротности катушки индуктивностью 1 мГ.

ощность блока питания — около 180 Вт, выходное напряжение 2х25 В при токе нагрузки 3,5 А. Размах пульсации при токе нагрузки 3,5 А не превышает 10 % для частоты преобразования 100 Гц и 2 % для частоты 27 кГц. Выходное сопротивление не превышает 0,6 Ом. Габариты блока — 170х80х35 мм; масса — 450 г.

После выпрямления диодным мостом VD1 сетевое напряжение фильтруют конденсаторы С1—С4 (см. схему). Резистор R1 ограничивает ток зарядки конденсаторов фильтра, протекающий через диоды выпрямителя при включении блока. Отфильтрованное напряжение поступает на преобразователь напряжения, построенный по схеме полумостового инвертора на транзисторах VT1, VT2. Преобразователь нагружен первичной обмоткой трансформатора Т1, преобразующего напряжение и гальванически развязывающего выход блока от сети переменного тока. Конденсаторы С3 и С4 препятствуют проникновению в сеть ВЧ помех от блока питания. Полумостовой инвертор преобразует постоянное напряжение а переменное прямоугольной формы с частотой 27 кГц. Трансформатор Т1 рассчитан так, что его магнитопровод не насыщен. Автоколебательный режим работы обеспечен цепью обратной связи, напряжение которой снимается с обмотки , III трансформатора Т1 и подается на обмотку I вспомогательного трансформатора Т2. Резистор R4 ограничивает напряжение на обмотке I трансформатора Т2. От сопротивления этого резистора зависит в определенных пределах частота преобразования (см. примечание в конце страницы). Подробно о работе преобразователей с ненасыщающимся трансформатором можно прочесть в [2].
Для обеспечения надежного запуска преобразователя и его устойчивой работы служит узел запуска, представляющий собой релаксационный генератор на транзисторе VTЗ, работающем в лавинном режиме [3]. При включении питания через резистор R5 начинает заряжаться конденсатор С5 и когда напряжение на нем достигает 50…70 В, транзистор VТЗ лавинообразно открывается и конденсатор разряжается. Импульс тока открывает транзистор VТ2 и запускает преобразователь.
Транзисторы VT1 и VT2 установлены на теплоотводах площадью 50 см.кв каждый. Диоды VD2—VD5 тоже снабжены пластинчатыми теплоотводами. Диоды зажаты между пятью дюралюминиевыми пластинами размерами 40×30 мм каждая (три средние пластины толщиной 2 мм, две крайние — 3 мм). Весь пакет стягивают двумя винтами М3×30, пропущенными через отверстия в пластинах. Для предотвращения замыкания пластин винтами на них надеты отрезки поливинилхлоридной трубки.
Намоточные характеристики трансформаторов сведены в таблицу.

Трансформатор	Обмотка	Число витков	Диаметр провода	Магнитопровод
Т1	I	82	0,5	Феррит 2000НН, два склеенных вместе кольца К31х18,5х7
	II	16+16	1
	III	2	0,3
Т2	I	10	0,3	Феррит 2000НН, кольцо К10х6х5
	II	6	0,3
	III	6	0,3

Провод обмоток — ПЭВ-2. Обмотку I размещают равномерно по длине кольца. Для облегчения запуска преобразователя обмотка III трансформатора Т1должна располагаться на месте, не занятом обмоткой II (см. рисунок). Межобмоточную изоляцию в трансформаторах выполняют лентой из лакоткани. Между обмотками I и II трансформатора Т1 изоляция трехслойная, между остальными обмотками трансформаторов — однослойная.
Конденсаторы С3, С4 в блоке — К73П-3; С1,С2 — К50-12; С5 — К73-11; С8,С9 — КМ-5; С6,С7 — К52-2. Транзисторы КТ812А можно заменить на КТ812Б, КТ809А, КТ704А—КТ704В, диоды КД213А — на КД213Б.
Правильно собранный блок питания обычно в налаживании не нуждается, однако в отдельных случаях может потребоваться подборка транзистора VТ3. Для проверки его работоспособности временно отключают вывод эмиттера и присоединяют его к минусовому выводу сетевого выпрямителя. На экране осциллографа наблюдают напряжение на конденсаторе С5 — пилообразный сигнал с размахом 20. ..50 В частотой несколько герц. Если пилообразное напряжение отсутствует, транзистор необходимо заменить.
Применение этого источника питания не исключает необходимости блокирования выходных цепей питания усилителя конденсаторами большой емкости. Подключение таких конденсаторов в еще большей степени уменьшает уровень пульсации.

Литература

1. В. Цибульский Экономичный блок питания. Радио, 1981, № 10, с. 56.
2. Ромаш Э. М. Источники вторичного электропитания радиоэлектронной аппаратуры.— М.: Радио и связь, 1981.
3. Бирюков С. Блок питания цифрового частотомера,— Радио. 1981. № 12, с. 54, 55.

Д. БАРАБОШКИН
Радио, 6/85г.

ПРИМЕЧАНИЕ

При включении блока питания измерьте частоту преобразования (на выводах обмотки II) — она может оказаться значительно ниже, чем 27 кГц (например 9 — 12 кГц). И хотя устройство будет работать, силовые транзисторы выйдут из строя от перегрева. Подгонка частоты осуществляется резистором R4. Причем номинал может отличатся от указанного на схеме на десятки Ом.
Правильно настроенный блок питания отлично работает, при нагрузке в 50 — 70% силовые транзисторы остаются холодными !!!

Цепь лабораторного источника питания с использованием транзисторов

2 месяца назад 7 месяцев назад от Ayesha Khan

1744 просмотра

Введение:

По определению, источник питания — это устройство, которое преобразует мощность переменного тока из сети в стабильную и точно контролируемую мощность постоянного тока. Источники питания являются наиболее распространенным оборудованием, используемым для подачи электроэнергии на одну или несколько электрических нагрузок. Он преобразует одну форму электроэнергии в другую, но может также преобразовывать другую форму энергии (солнечную, механическую или химическую) в электрическую энергию. Лабораторный источник питания представляет собой простое устройство, которое преобразует мощность переменного тока в плавную и постоянную мощность постоянного тока, что достигается путем ее обработки в несколько простых этапов.

В этом посте рассказывается о простом, легком в сборке, карманном и регулируемом блоке питания, который можно использовать в качестве лабораторного блока питания. Он имеет регулируемый диапазон выходного напряжения от 2,5 В до 27,5 В постоянного тока, что подходит для многих приложений. Принципиальная схема и работа описаны ниже.

Купить на Amazon

Аппаратные компоненты

Следующие компоненты необходимы для изготовления схемы лабораторного источника питания

Серийный номер	Компоненты	Value	Quantity
1.	Transformer		1
2.	Diode	1N4001	4
3.	Transistor	2SC3807	1
4.	Transistor	2SC2922	1
5.	IC	TL431	1
6.	Potentiometer	10K	2
7.	Ceramic Capacitor	0.1uF	1
8.	Electrolytic Capacitor	470uF, 4700uF	1, 2
9.	Резистор	1K, 470 Ом, 2K7 Ом	1, 1, 1

2SC2922 PINOut

2SC3807 Sinout

TL431 CINOUT

2SC3807 Sinout

TL431 CINOUT

2SC3807 FORTAUT

TL431 CINOUT

2SC3807 SINAUT

TL431 CINOUT

2SC3807 FORTAUT

. скачать техпаспорт TL431

Цепь лабораторного источника питания

Рабочее объяснение:

Эта простая схема содержит трансформатор, мостовой выпрямитель, конденсаторы, транзисторы (2SC2922 и 2SC3807), IC TL431, потенциометр и резисторы.

Трансформатор: Основной частью любого источника питания является трансформатор, который питается от электрической розетки. Его основная функция в блоке питания — понизить напряжение сети переменного тока 230 В до напряжения 25 В переменного тока.

Мостовой выпрямитель: Выход трансформатора подается на выпрямитель, который преобразует пониженное переменное напряжение в пульсирующее постоянное напряжение с фиксированной полярностью, но его величина зависит от времени. Выпрямители построены с использованием диодов и резисторов.

Фильтр: Выходной сигнал, полученный от выпрямителя, представляет собой пульсирующее напряжение постоянного тока, которое необходимо отфильтровать, чтобы получить непульсирующий сигнал постоянного тока, который все еще может иметь некоторые пульсации или изменения переменного тока. Конденсаторы обычно используются для выполнения действий фильтрации.

Регулятор: В схеме регулятора используется микросхема TL431, потенциометр и силовые транзисторы. Выполняет две функции:

• Устраняет пульсации непульсирующего сигнала постоянного тока, получаемого от фильтра.
• Он создает постоянное напряжение на выходе, на которое не влияют изменения нагрузки или входного напряжения.

Области применения:

Блоки питания являются основными электронными приборами, которые находят применение в различных приложениях:

• Современные компьютеры используют блоки питания для преобразования мощности переменного тока в постоянный.
• Электромобили сохраняют энергию, вырабатываемую при производстве электроэнергии, и поэтому они используют источники питания для преобразования энергии высокого напряжения от аккумуляторной батареи автомобиля.
• Различные медицинские инструменты нуждаются в источниках питания для работы.
• Для системы авионики также требуются источники питания для преобразования мощности в полезную мощность.
• Приборы автоматизации, такие как конвейеры, камеры, двигатели, насосы, сборочные линии и т. д., используют для работы источники питания.

Похожие сообщения:

ИСТОЧНИКИ ПИТАНИЯ И РЕГУЛЯТОРЫ

---

---

Почти все электронные схемы должны работать от источника питания Например, батарея или источник переменного тока. С появлением полупроводников мощность источники питания (и связанные с ними схемы регулирования) приняли радикальное новый дизайн и функции. В этом разделе представлено большое разнообразие этих новых транзисторные схемы.

Транзисторы

хорошо подходят для использования в источниках питания, так как обеспечивают различное количество рассеиваемой мощности. Это возможно, потому что транзистор (имеющий низкое внутреннее падение сопротивления IR) действует как переменный резистор в цепи. Путем эффективного усиления емкости цепи транзистор также может быть сделан, чтобы действовать как превосходный фильтр пульсации.

Стабилитроны

, которые во многом напоминают газотрубный регулятор, часто применяется к цепям, где требуется опорное напряжение. В большинстве регулируемых источников питания, фиксированное напряжение используется в качестве опорного, чтобы установить рабочее точка для цепей питания.

————— 300 В, 200 МА ТВЕРДОТЕЛЬНОЕ РЕГУЛИРУЕМОЕ ПИТАНИЕ. 300 вольт регулируемая подача.

РЕГУЛИРУЕМОЕ ПИТАНИЕ НА 300 В

стабилитроны вместе с транзистором, имеющим коллектор-эмиттер на 80 вольт смещения и рассеяния 16 Вт, может использоваться в диапазоне мощности 300 вольт запасы. На этой схеме транзистор включен последовательно с минусовым выводом. регулируемого питания, в то время как последовательные диоды включены параллельно через поставлять. Разница между выходным и входным напряжением составляет 80 вольт при Условия минимальной нагрузки. При максимальном токе питания 200 мА транзистор рассеивает примерно 16 Вт.

Во время работы увеличение тока нагрузки вызовет параллельную комбинацию Х3 и Х4 вести потяжелее. X2 будет настроен более позитивно и привести к увеличению смещения X1.

В результате выходное напряжение вернется к номинальному значению.

Уменьшение тока нагрузки изменит это действие на противоположное. Следовательно, вывод напряжение источника питания будет регулироваться до определенного уровня напряжения требуется.

НИЗКОВОЛЬТНЫЕ ИСТОЧНИКИ ПИТАНИЯ

Вот четыре типичных источника питания низкого напряжения, которые можно использовать с звуковые усилители или испытательное оборудование.

В части А схемы показан мост из четырех кремниевых выпрямителей 1N1692 с один фильтрующий конденсатор емкостью 1500 мкф/д между ними.

При вторичном напряжении трансформатора 25,2 В переменного тока выход блока питания на холостом ходу составляет -40 вольт, а на выходе при 400 милах — 33 вольта. Это предложение можно использовать для питания усилителя мощностью до 7 Вт.

Часть B схемы показывает блок питания, который можно использовать для питания двух 7-ваттных усилители звука. При вторичном напряжении 24 В переменного тока напряжение холостого хода составляет -38 вольт; а при нагрузке 400 мОм напряжение падает до — 34 вольта.

В части C схемы используются те же выпрямители на вторичной обмотке 33 В. Здесь нагрузка делится на две части путем заземления выпускного крана. и удвоение емкости фильтров. Каждый выход — 50 вольт на холостом ходу и — 45 вольт при 400 милах. Этот блок питания можно использовать для двух отдельных усилители звука по 10 Вт каждый.

В D схемы показано питание 12 В, 1 А.

Имеется два выхода -12 В. Один на 12-вольтовом стабилитроне для слаботочной нагрузки, а другой — через регулирующий силовой транзистор — для сильноточной нагрузки.

————— (A) 33 В, 400 мил.

(B) 34 вольта, 400 мил.

(C) Два выхода 45 В, 400 мил.

(D) Два выхода на 12 вольт.

Источники питания низкого напряжения.

КОНТРОЛЬ ФАЗ ПИТАНИЯ ПОСТОЯННОГО ТОКА

На этом рисунке показана пара тиристоров в однофазной цепи управления мощностью. в котором регулятор R7 позволяет регулировать выходное напряжение от нуля до максимума. Одиночный UJT (X1) используется для формирования стробирующего сигнала для срабатывания обоих SCR. чередование полупериодов.

Благодаря выпрямляющему действию CR1 и CR2 и отсечению CR3 а R1-на UJT подается напряжение прямоугольной формы с амплитудой 20 вольт XL Это напряжение заставляет X1 работать как генератор релаксации, импульс тока затвора на тринисторы под углом открытия, определяемым временем константа R6, R7 и Cl. SCR, который имеет положительное анодное напряжение во время импульс затвора — это тот, который сработает, таким образом подав напряжение на нагрузку за этот полупериод.

Когда X1 меняет степень колебаний, срабатывает другой SCR, таким образом поддержание постоянного выходного напряжения. Угол обстрела можно регулировать средствами R7. При частоте 60 Гц угол открытия этой схемы может варьироваться от примерно от 10° до 180° (полностью выключен).

————- Управление фазами питания постоянного тока.

СИЛЬНОТОЧНЫЙ РЕГУЛЯТОР С ЗЕНЕРОМ

Конструкция сильноточного источника питания зависит от потребностей нагрузки. Нерегулируемый источник должен быть в состоянии обеспечить от трех до шести вольт больше, чем требуется мощность в условиях полной нагрузки. Кроме того, ток рассеивания транзисторов необходимо учитывать при проектировании источника питания.

Схема на этой схеме состоит из двух каскадных усилителей тока, управляющих четыре параллельно соединенных токовых транзистора.

Поскольку требования к выходной мощности этого источника питания высоки, каскадные транзисторы действовать как усилитель тока для увеличения номинальной мощности до 25 Вт.

Для сильноточных приложений следует использовать несколько параллельно соединенных транзисторов. использоваться в качестве токопроводящего элемента. Как показано здесь, четыре транзистора 2N1136 легко справится со 150 Вт; а при идеальных условиях теплоотвода они могут мощность до 240 Вт.

Выходное напряжение регулируется потенциометром R2. Однако, если ввод напряжение уменьшается, падение на транзисторах увеличивается и максимальное выходной ток уменьшится.

Этого состояния можно избежать, включив отдельный источник питания для стабилитрон. В этом случае вариак или регулируемый автотрансформатор будет использоваться на входе переменного тока и будет механически соединен с регулировкой напряжения потенциометр R2. Таким образом, в этой схеме напряжения коллектор-эмиттер ток через транзисторы не превышал бы 3-6 вольт. Таким образом, большой увеличение выходного тока обеспечивалось бы при низких напряжениях.

————- Сильноточный стабилизатор со стабилитроном.

РЕГУЛИРУЕМЫЙ ИСТОЧНИК ПИТАНИЯ

Это 115-вольтовый регулируемый блок питания переменного тока, в котором выходное напряжение остается постоянным при широких изменениях входного сигнала. Значение вторичное напряжение переменного тока никогда не должно превышать максимум 25 вольт (среднеквадратичное значение) и выходное напряжение должно быть менее чем на полвольта выше опорного батарея. При желании 6-вольтовую батарею можно заменить стабилитроном. (тип A5B или аналогичный). Однополупериодный выпрямитель D1 состоит из двух параллельно включенных Селеновые выпрямители на 500 мА.

—————- Регулируемый блок питания.

РЕГУЛЯТОР НАПРЯЖЕНИЯ НА 150 ВТ

Это 150-ваттный стабилизатор напряжения для использования (с переменной нагрузкой) на 117-вольтовая линия. Компоненты, используемые в этой схеме, представляют собой небольшие слаботочные устройства, что позволяет легко установить всю сборку в небольшой настенной распределительной коробке. для использования при диммировании ламповой нагрузки. КПД этой схемы ниже, чем у встречное расположение управляемых выпрямителей из-за добавочного напряжения падение диодов. Этот тип схемы ограничен системами, работающими на частоты мощности и использование стандартных выпрямителей с кремниевым управлением (SCR) близкие к их максимальным рейтингам.

В этой схеме на тринистор подается двухполупериодное выпрямленное напряжение через диоды CR1, CR2, CR3 и CR4. В каждом полупериоде ток будет достигать почти ноль из-за трех последовательно смещенных в прямом направлении диодных падений (два диода и СКР). Таким образом, для 117-вольтовой системы с 60 циклами ток уменьшается до микроампер в течение не менее 20 микросекунд в течение каждого полупериода.

Из-за медленного нарастания прямого напряжения на частоте сети в этот раз интервала достаточно, чтобы ворота управляемого выпрямителя восстановили управление своего анода. SCR и его цепь зажигания (используя управление фазой на каждом половину цикла переменного тока) затем подаст контролируемое напряжение переменного тока на последовательную нагрузку в линии переменного тока.

————- 150-ваттный регулятор напряжения.

——————(A) Формы волны в переключателе.

—————— (B) Электрическое управление фазой. (C) Форма напряжения тока.

Переключатель переменного тока с фазовым управлением.

ПЕРЕКЛЮЧАТЕЛЬ ПЕРЕМЕННОГО ТОКА С ФАЗОВЫМ УПРАВЛЕНИЕМ

Выпрямители с кремниевым управлением (тиристоры) можно легко контролировать, применяя переменного тока к электроду затвора, точно так же, как тиратроном можно управлять, подавая правильный переменный ток к своей сети.

На этой схеме тиристоры соединены встречно-параллельно (или катод-анод). через вход. Четыре диода (от CR1 до CR4) образуют мост через источник питания, со схемой управления (X1, X2 и CR5) через центр моста.

В части A-1 диаграммы показан вход переменного тока, а в части A-2 показана форма сигнала вырабатывается через (1) мостовые выпрямители, (2) стабилитрон и (3) мостовая нагрузка R3. Положительное напряжение ( Часть A-3), которое появляется на UJT X1 также заряжает C1 через регулятор напряжения R2.

Когда C1 заряжается, это приводит к тому, что XI проводит, таким образом разряжая C1 через X1. Этот ток, протекающий через T1, запускает SCR1 или SCR2 (в зависимости от того, какой анод управляется положительно). Результирующие формы сигналов показаны в частях A-3 и A-5. Когда срабатывает один тиристор, напряжение на них обоих уменьшается примерно до один вольт. Это удерживает конденсатор C1 разряженным до тех пор, пока напряжение питания не изменится на противоположное. В это время начинается новый временной цикл срабатывания альтернативного SCR. Угол открытия обоих тиристоров регулируется потенциометром R2. Минимум выходное напряжение возникает, когда R2 находится в максимальном положении.

При желании можно использовать NPN-транзистор (X2) для электрического управления угол обстрела. Цепь в части B диаграммы показывает, как напряжение и током, подаваемым на нагрузку, можно управлять. Это делается путем задержки точка в цикле переменного тока, в которой тиристор переключается с блокирующего на проводящий государство.

Часть C диаграммы иллюстрирует влияние этого задержанного срабатывания на среднее и среднеквадратичное значение выходного напряжения и тока в однофазном, двухполупериодном переменном токе или Цепи резистивной нагрузки постоянного тока. Эта схема может использоваться для диммирования лампы, температуры контроль и регулировка напряжения. Используя первичную обмотку трансформатора для указанная нагрузка, можно управлять очень высоким напряжением или током нагрузки на вторичке.

—————

(А) Однополупериодный выпрямитель 1Н1763.

Однополупериодный выпрямитель

(Б)1Н1764.

(С) Однополупериодный удвоитель напряжения 1N1763.

(D) Полупериодный удвоитель напряжения IN1764.

(E) Двухполупериодный удвоитель напряжения IN1763.

(F) Двухполупериодный удвоитель напряжения 1N1764.

————- Источники питания приемника.

ИСТОЧНИК ПИТАНИЯ ПРИЕМНИКА

Некоторые блоки питания телевизоров используют в своих схемах диод IN1763 или IN1764, как показано на диаграмме.

INI63 имеет пиковое обратное номинальное значение 400 вольт и номинальный постоянный постоянный ток. от 500 миллиампер. Он также имеет максимальный номинальный обратный ток 100 микроампер. (при номинальном пиковом обратном напряжении и температуре окружающей среды 25°С). Этот диод предназначен для приложений, в которых пиковое обратное напряжение переменного тока до 140 вольт найдены. Однако INI 764 имеет максимальное пиковое обратное напряжение 500 Ом. вольт; он предназначен для применения в выпрямителях с обратными пиковыми напряжениями до 175 вольт.

Части A и B схемы показывают кривые выхода и напряжения тока для однополупериодные выпрямители, а C и D показывают кривые для однополупериодных удвоителей напряжения. Наконец, E и F показывают схемы двухполупериодных удвоителей напряжения и их характеристики. кривые.

ПРИНАДЛЕЖНОСТЬ ДЛЯ КАЛИБРОВКИ СЧЕТЧИКА

На этой схеме показан регулируемый стабилизированный источник питания для использования в транзисторных тестирование или калибровка счетчика. Диапазон напряжений от 0 до 30 вольт, с регулировкой 0,1 % для входа от 100 до 130 вольт. Источник питания имеет многократную мощность трансформатор для подачи регулируемого напряжения в систему мост-выпрямитель.

В диапазоне 10 вольт стабилитрон 1N1512 подключен между базой X1 и положительной шины, что приводит к появлению регулируемого напряжения на потенциометр R1. Часть этого напряжения подается на базы параллельно соединенных X2 и X3 в качестве смещения. Поскольку резистор R1 устанавливает смещение на этих усилителях тока, регулирует выходное напряжение источника питания.

В диапазоне 20 вольт 1Nl516 заменяет 1Nl512 и максимальную мощность напряжение возрастает до 22 вольт. В диапазоне 30 вольт два диода соединены последовательно, что позволяет максимальное выходное напряжение приблизительно 32 вольта. На каждом напряжении диапазон, соответствующий отвод вторичной обмотки T1 выбирается для минимизации падение напряжения на X2 и X3. Это уменьшенное падение напряжения снижает как рассеивание коллектора и напряжение коллектор-эмиттер X2 и X3. Таким образом, смещение на транзисторах остается постоянным для различных входных напряжения. Четвертая секция переключателя диапазонов изменяет множительный резистор. для вольтметра.

Переключатель S4 изменяет множители для индикатора MA; и в качестве меры предосторожности против перегрузка, S3 закорачивает клеммы, когда счетчик не используется. Сопротивления для измерителя тока или напряжения зависят от конкретного используемого измерителя.

300 В, 200 мА ПИТАНИЕ ПОСТОЯННОГО ТОКА

Этот источник питания обеспечивает 300 вольт постоянного тока до 200 мил. Это высоковольтный источник питания, который можно использовать там, где размер и регулирование являются важными факторами. Каждая ветвь мостового выпрямителя содержит либо один 1N540 или два 1N538. За выпрямителем следует пи-фильтр и транзистор. секция регулятора.

Регулировка этого источника + 1 % от 0 до 200 мА постоянного тока, с выходом пульсации менее 3 милливольт от пика к пику.

РЕГУЛЯТОР НАПРЯЖЕНИЯ НА ШУНТ-ЗЕНЕР-ДИОДЕ-ТРАНЗИСТОРЕ

Стабилитроны

, используемые с транзисторами, создают эффективные шунтирующие регуляторы напряжения. Коэффициент регулирования напряжения такой установки улучшается за счет усиления по току используемого транзистора; следовательно, регулятор может обрабатывать большую мощность.

—————-

—————

————— Шунтирующий стабилитрон-диодно-транзисторный регулятор напряжения.

(A) Диод, управляющий 10-ваттной нагрузкой.

(B) База управления диодом X1.

(C) Цепь для Vo выше напряжения стабилитрона.

(D) Цепь для Vo ниже напряжения стабилитрона.

В части А схемы стабилитрон мощностью 1 Вт может управлять нагрузкой 10 Вт, тогда как в части B диод контролирует только базовый потенциал XL. Здесь X1 используется как эмиттерный повторитель и усилитель тока с его коллектор-база напряжение, определяющее смещение на параллельном стабилизаторе X2. Если бы этот регулятор для использования там, где встречается очень большое изменение тока, несколько тогда вместо X2 пришлось бы использовать транзисторы с шунтирующим соединением.

В части C схемы показано питание с шунтовой регулировкой для выходов большей мощности. чем напряжение стабилитрона (Vz). Здесь выходное напряжение определяется формула R1+R2 Vo= R2(Vz). Например, если R1 и R2 имеют одно и то же значение, выходное напряжение (Vo) будет вдвое больше Vz. Резистор R3 более-менее компенсирует изменения напряжения питания регулятора. Однако с помощью потенциометр вместо R3, точная величина колебаний может быть компенсирована за. Следует избегать чрезмерного сопротивления на R3, поскольку Vo будет падать по мере входное напряжение увеличивается. Пульсации выходного напряжения будут менее 10 мВ. когда регулятор питается от двухполупериодного выпрямителя мощностью 20 мФд.

Когда требуется напряжение ниже напряжения стабилитрона, схема в части D можно использовать схему. Здесь потенциал коллектор-эмиттер транзистора равен регулируется диодом, а положение потенциометра R2 определяет регулируемое выходное напряжение. Этот потенциометр должен иметь минимальное сопротивление насколько это возможно, чтобы свести к минимуму колебания напряжения из-за изменений нагрузки.

СИЛОВЫЕ ТРАНЗИСТОРЫ КАК ДИОДНЫЕ ВЫПРЯМИТЕЛИ

Поскольку транзисторы, соединенные последовательно, имеют лишь небольшую потерю напряжения, они могут быть использованы для высоковольтных приложений. Обратное напряжение и рассеиваемая мощность две основные характеристики, которые следует учитывать при настройке простого выпрямителя схемы. Из-за этих соображений силовые транзисторы (с низким характеристики прямой проводимости) весьма полезны в качестве выпрямителей.

Обратное напряжение – это значение пикового переменного тока, приложенного к выпрямителю(ям). в обратном направлении. Он может достигать 2,8-кратного среднего выхода постоянного тока.

В части А схемы пример работы последовательно соединенных транзисторов показан двухполупериодный выпрямитель на 20 ампер.

Для работы от сети 117 В пиковое обратное напряжение (PIV) четырех транзисторов последовательно будет примерно 400 вольт. Резисторы на 1 ватт, 5000 Ом используется, как показано, для предотвращения появления всех 400 вольт на любом транзистор.

—————209 Силовые транзисторы в качестве диодных выпрямителей. (A) Последовательный выпрямитель. (B) Параллельный выпрямитель. (C) Управляемый выпрямитель.

Силовые транзисторы, используемые в качестве выпрямителей, имеют небольшие потери мощности из-за их очень низкое прямое падение напряжения. Значение рассеиваемой выходной мощности выпрямителя составляет примерно 0,5 Вт на ампер.

При токе нагрузки 2,5 ампера эти транзисторы не требуют радиатора. при комнатной температуре. Однако для нагрузки, требующей 10 ампер, радиатор должна быть предусмотрена рассеивающая мощность 5 Вт; а при 20 амперах тепло раковина должна быть способна рассеивать 10 Вт. В большинстве оборудования эти радиаторы Требования удовлетворяются за счет крепления транзисторов к шасси.

Транзисторы могут работать с большей мощностью, работая параллельно. как показано в части B. Пять транзисторов 2N627 можно использовать как 12-вольтовый, 100-амперный полуволновое питание. Источники питания с отводом по центру или мостового типа также могут быть построены на параллельных транзисторах.

Простая управляемая схема двухполупериодного выпрямителя показана в части C диаграмма. Ток, проходящий за каждый полупериод (ограничен импедансом нагрузки) регулируется номиналом R1. По мере увеличения сопротивления R1 базовые токи X1 и X2 становятся все более и более ограниченными, тем самым уменьшая ток, подаваемый на нагрузку. В результате получается очень плавное и эффективное управление. выходного тока и напряжения.

——— 6-вольтовое зарядное устройство. (А) Зарядное устройство. (B) Текущая форма волны.

ЗАРЯДНОЕ УСТРОЙСТВО

Зарядное устройство на шесть вольт показано в части A схемы.

Два 6,3-вольтовых трансформатора, каждый через линию переменного тока, обеспечивают 12,6 вольт. Два 2Н1539 используются в качестве выпрямителей, для управления постоянным током.

Доступны три положения: низкое, высокое и выключено. С сопротивлением 150 Ом в цепи (низкое положение) протекание тока показано в Части B. Ток поток на каждом полупериоде зависит от этого сопротивления и ограничивается только импеданс нагрузки (аккумулятора).

ЭЛЕКТРОННЫЙ ФИЛЬТР Пульсаций

Электронный силовой транзисторный фильтр очень эффективно снижает потребляемую мощность. рябь. Емкость фильтра на нагрузке приблизительно равна базового фильтра, умноженного на коэффициент усиления транзистора по току.

———- Электронный фильтр пульсаций.

(A) Цепь фильтра 0,025 фарад.

(B) Характеристические кривые.

——————-

БАЗОВАЯ ТРАНЗИСТОРНАЯ ЦЕПЬ ОГРАНИЧЕНИЯ Пульсаций АНО ПРЕДСТАВИТЕЛЬНАЯ ФОРМА ВОЛНЫ НАПРЯЖЕНИЯ. (A) Базовая схема с сигналами.

—————— (B) Цепь повышенной чувствительности.

Фильтр пульсаций.

Этот коэффициент умножения емкости приводит к эффективной емкости фильтра. 25 000 м/д в схеме Части A. Кривые в Части B показывают очень низкие пульсации напряжения, полученные при больших токах нагрузки. Не менее эффективная фильтрация с помощью обычного метода измерения емкости дросселя потребовало бы использования очень большая и дорогая катушка индуктивности и/или конденсатор.

Этот тип фильтра можно применять практически к любому источнику питания постоянного тока, если сохраняется низкое напряжение коллектор-эмиттер.

ПУЛЬТНЫЕ ФИЛЬТРЫ

Действуя как переменное последовательное сопротивление, силовой транзистор обеспечивает эффективное фильтр пульсаций для источника питания постоянного тока, где коэффициент усиления транзистора мера эффективности цепи.

Часть A показывает базовую схему с (I) входом переменного тока, (2) выходом выпрямителя, (3) выход LC-фильтра, (4) напряжение на транзисторе и (5) выход цепи. Заштрихованная часть ( 4) представляет ту часть рассеиваемое на транзисторе напряжение. Эффект фильтрации пульсаций транзистор сравним с таковой в обычной схеме фильтра, в которой C2 равен C1, умноженному на коэффициент усиления транзистора по току.

Фильтр пульсаций будет наиболее эффективным, когда транзистор работает в закрытом положении. до насыщения. Минимальное падение напряжения на транзисторе от 1 до 2 вольт. для ожидаемого максимального тока нагрузки. В части B использование развязывающей сети R2-C2 улучшает чувствительность схемы, как и добавление второго транзистора.

Типовые значения цепи для частей A и B показаны в части C схемы.

————- Серийный регулятор напряжения.

9РЕГУЛЯТОР НАПРЯЖЕНИЯ СЕРИИ 0002

Предназначен для выхода 21 вольт с регулировкой 1%, этот источник питания обеспечивает выходной ток до 3 ампер. Входное напряжение может варьироваться от 24 до 32 вольт постоянного тока. Эта схема работает, управляя регулирующим импедансом последовательно с нагрузкой. Здесь переменный импеданс представляет собой транзистор, который управляется путем сравнения напряжения на R1 с опорным напряжением, усиление любой разницы в сравниваемых значениях и применение этой разницы к регулирующему транзистору. Конечным результатом является замкнутый цикл, в котором ток нагрузки пропорционален разнице между измеренным напряжением нагрузки и опорное напряжение.

Диод D1 определяет опорное напряжение, а R4 ограничивает ток через D1 до почти постоянного значения. Комбинация R1, R2 и R3 представляет собой сеть измерения выходного напряжения, часть которой X3 сравнивает с напряжение D1.

Разность напряжений между D1 и сравниваемой частью выхода определяет смещение на X3. Эта разница усиливается X3 и X2 и применяется на X1, где он снова усиливается и используется для управления током. R5 компенсирует для разностного напряжения, необходимого для изменения тока от холостого хода до полной нагрузки, и R6 ограничивает ток через X3.

Силовой транзистор тетрод ( X1 ) позволяет улучшить последовательное напряжение Регулятор для систем, где текущие требования сильно различаются. Вторая база соединение обеспечивает хороший контроль общей утечки системы. Это означает выходные клеммы могут быть открыты без потери контроля и с очень низким резервом текущая рента. Хорошая линейность коэффициента усиления обеспечивает постоянную стабилизацию при широком токе диапазоны. Степень регулирования можно выбирать и изменять с помощью тока Обратная связь.

---
