Содержание

• 1 Распиновка микросхемы К155ЛА3
• 2 Характеристики микросхемы К155ЛА3
• 3 Аналоги микросхемы К155ЛА3
• 4 Схемы на микросхеме К155ЛА3
  • 4.1 Схема звукового генератора
  • 4. 2 Радиомикрофон
  • 4.3 Мигалка
  • 4.4 Мультивибратор
  • 4.5 Логический пробник

Микросхема К155ЛА3 ТТЛ логики, производства советских времен. Довольно Широко применялась в различных отраслях бытовой аппаратуре. Разнообразные схемы на микросхеме К155ЛА3 можно собрать имея минимум деталей.

Содержит в своем составе 4 логических элемента 2И-НЕ, размещенные в корпусе DIP-14

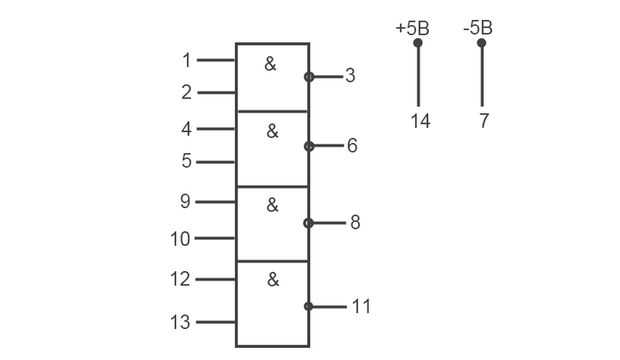

Распиновка микросхемы К155ЛА3

Нумерация ног начинается от ключа на корпусе против часовой стрелки.

Характеристики микросхемы К155ЛА3

Наименование параметра	Значение
Напряжение питания	5В+-5%
Максимальное напряжение лог. «0»	<0.4В
минимальное напряжение лог «1»	>2.4В
Ток потребеления при лог. «0» и Uпит=5В	<22mA
Ток потребеления при лог. «1» и Uпит=5В	<8mA
Входной ток низкого уровня	<1,6 mA
Входной ток высокого уровня	<0,04 mA
Входной пробивной ток	<1 mA
Ток КЗ	18-55 mA
Потребляемая мощность одного элемента	<19,7mВт
Время задержки распространения сигнала при включении	<15нс
Время задержки распространения сигнала при выключении	<22нС

Аналоги микросхемы К155ЛА3

Импортный аналог микросхемы К155ЛА3 это SN7400(или просто -7400, без SN)

Схемы на микросхеме К155ЛА3

Схема звукового генератора

Очень простая схема звукового генератора, на 1 резисторе и конденсаторе.

Радиомикрофон

В эту схему в цепи обратной связи введены два элемента задающие частоту импульсов — микрофон и конденсатор. Эта так называемая RC времязадающая цепочка будет появляться во всех последующих схемах с небольшими вариациями.

Мигалка

Обычная мигалка, частота мигания задается путем изменения емкости С1 и значения сопротивления R1.

Мультивибратор

По сути тут тот же генератор импульсов только тут 2 выхода импульсы на короторых появляются поочередно.

Логический пробник

Похожие записи

Микросхема NE555 — представляет собой универсальный таймер, используется для генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками. Она не дорогая и…

11 Мар 2022

• 615
• 0

Микросхема К155ЛА3 ТТЛ логики, производства советских времен. Довольно Широко применялась в различных отраслях бытовой аппаратуре. Разнообразные схемы на микросхеме К155ЛА3 можно собрать имея…

21 Дек 2021

• 4682
• 0

Некоторые считают, что изготовление печатной платы по технологии ЛУТ– бессмысленное и хлопотное занятие. Если учесть, что современные элементы уже совсем отличные от DIP корпусов, то и…

22 Ноя 2020

• 2260
• 0

Паяльник для радиолюбителя, наверное самая главная вещь в его арсенале, поэтому к выбору паяльника следует подойти ответственно и знать какие бывают паяльники на что стоит обратить.

..

17 Дек 2019

• 3117
• 0

Если вы нашли ошибку в статье, или на сайте. Можете сообщить об этом воспользовавшись формой.

Ваше имя

Ваше почта

Сообщение
Сообщение

Администрация сайта свяжется с Вами в ближайшее время.

Скачать

Схемы на микросхеме к155ла3

Принципиальная схема не сложной самодельной светодиодной гирлянды, которая построена на микросхеме КЛА3 и четырех маломощных транзисторах. Электронная гирлянда рис. Питание гирлянды осуществляется от источника постоянного тока напряжением Можно использовать блок питания от микрокалькулятора, компьютера или батарею с номинальным напряжением 6 В. Принцип работы. Сигналы с кольцевого мультивибратора, собранного на элементах DD1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схема передатчика 66…76 МГц на микросхеме К155ЛА3 (9В, дальность 50м)
• Электронная гирлянда на транзисторах и микросхеме К155ЛА3
• Микросхема К155ЛА3
• Маячок на микросхеме
• Использование микросхемы К155ЛА3
• Схема тахометра на микросхеме К155ЛА3
• Принципиальные схемы генераторов на микросхеме К155ЛА3
• Микросхема К155ЛА3

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: К155ла3 генератор световых импульсов, мигалка.

Схема передатчика 66…76 МГц на микросхеме К155ЛА3 (9В, дальность 50м)

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно. Русские инструкции бесплатно. Стол заказов:. Бесплатная техническая библиотека, Энциклопедия радиоэлектроники и электротехники.

Начинающим радиолюбителям можно рекомендовать для повторения конструкцию простого металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце х годов прошлого столетия в различных отечественных и зарубежных специализированных изданиях. Этот металлодетектор, выполненный всего на одной микросхеме типа КЛА3, можно собрать за несколько минут.

Предлагаемая конструкция представляет собой один из многочисленных вариантов металлодетекторов типа BFO Beat Frequency Oscillator , то есть является устройством, в основу которого положен принцип анализа биений двух сигналов, близких по частоте рис.

При этом в данной конструкции оценка изменения частоты биений осуществляется на слух. Основу прибора составляют измерительный и опорный генераторы, детектор колебаний ВЧ, схема индикации, а также стабилизатор питающего напряжения. В рассматриваемой конструкции использованы два простых LC-генератора, выполненные на микросхеме IC1.

Схемотехнические решения этих генераторов практически идентичны. При этом первый генератор, который является опорным, собран на элементах IC1. Контур опорного генератора образован конденсатором С1 емкостью пФ и катушкой L1. В контуре измерительного генератора используются конденсатор переменной емкости С2 с максимальной емкостью примерно пФ, а также поисковая катуш-ка L2. При этом оба генератора настроены на рабочую частоту примерно кГц. Выходы генераторов через развязывающие конденсаторы С3 и С4 подключены к детектору колебаний ВЧ, выполненному на диодах D1 и D2 по схеме удвоения выпрямленного напряжения.

Нагрузкой детектора являются головные телефоны BF1, на которых выделяется сигнал низкочастотной составляющей. При этом конденсатор С5 шунтирует нагрузку по высшим частотам. При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты данного генератора. При этом, если вблизи катушки L2 находится предмет из черного металла ферромагнетика , ее индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора.

Цветной же металл уменьшает индуктивность катушки L2, а рабочую частоту генератора увеличивает. ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов после прохождения через конденсаторы С3 и С4, подается на детектор. При этом амплитуда сигнала ВЧ изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах D1 и D2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал биений поступает на головные телефоны BF1. Питание на микросхему IC1 подается от источника В1 напряжением 9 В через стабилизатор напряжения, образованный стабилитроном D3, балластным резистором R3 и регулирующим транзистором T1. Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату.

Поэтому к используемым деталям не предъявляются какие-либо ограничения, связанные с габаритными размерами. Монтаж может быть как навесной, так и печатный. При повторении металлодетектора можно использовать микросхему КЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать конденсатор настройки от переносного радиоприемника. Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 контура опорного генератора должна иметь индуктивность около мкГ. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника. Измерительная катушка L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром мм. Эту катушку проще изготовить на жестком каркасе, однако можно обойтись и без него. В этом случае в качестве временного каркаса можно использовать любой подходящий по размерам круглый предмет, например банку.

Витки катушки наматываются внавал, после чего снимаются с каркаса и экранируются электростатическим экраном, который представляет собой незамкнутую ленту из алюминиевой фольги, намотанную поверх жгута витков.

Щель между началом и концом намотки ленты зазор между концами экрана должна составлять не менее 15 мм. В целях повышения механической прочности катушку можно пропитать эпоксидным клеем.

Для источника звуковых сигналов следует применить высокоомные головные телефоны с возможно большим сопротивлением около Ом. В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки типа Л, соединенные последовательно. В стабилизаторе напряжения емкость электролитического конденсатора С6 может составлять от 20 до 50 мкФ, а конденсатора С7 — от 3 до 68 пФ.

Напряжение на выходе стабилизатора, равное 5 В, устанавливается подстроечным резистором R4. Такое напряжение будет поддерживаться неизменным даже при значительной разрядке батарей. Необходимо отметить, что микросхема КЛАЗ рассчитана на питание от источника постоянного тока напряжением 5 В.

Поэтому при желании из схемы можно исключить блок стабилизатора напряжения и использовать качестве источника питания одну батарейку типа Л или аналогичную ей, что позволяет собрать компактную конструкцию. Однако разрядка этой батарейки очень быстро отразится на функциональных возможностях данного металлодетектора. Именно поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.

Следует признать, что в качестве источника питания автор использовал четыре большие круглые батарейки импортного производства, соединенные последовательно. При этом напряжение 5 В формировалось интегральным стабилизатором типа Плата с расположенными на ней элементами и источник питания размещаются в любом подходящем пластмассовом или деревянном корпусе.

На крышке корпуса устанавливаются переменный конденсатор С2, выключатель S1, а также разъемы для подключения поисковой катушки L2 и головных телефонов BF1 эти разъемы и выключатель S1 на принципиальной схеме не указаны. Как и при регулировке других металлоискателей, данный прибор следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.

Сначала с помощью частотомера или осциллографа необходимо настроить рабочие частоты опорного и измерительного генераторов. Частота опорного генератора устанавливается равной примерно кГц регулировкой сердечника катушки L1 и, при необходимости, подбором емкости конденсатора С1. Перед регулировкой потребуется отсоединить соответствующий вывод конденсатора С3 от диодов детектора и конденсатора С4.

Далее нужно отсоединить соответствующий вывод конденсатора С4 от диодов детектора и от конденсатора С3 и регулировкой конденсатора С2 установить частоту измерительного генератора так, чтобы ее значение отличалось от частоты опорного генератора примерно на 1 кГц. Проведение поисковых работ с помощью рассмотренного металлодетектора не имеет каких-либо особенностей.

При практическом использовании прибора следует переменным конденсатором С2 поддерживать необходимую частоту сигнала биений, которая изменяется при разряде батареи, изменении температуры окружающей среды или девиации магнитных свойств грунта. Если в процессе работы частота сигнала в головных телефонах изменится, то это свидетельствует о наличии в зоне действия поисковой катушки L2 какого-либо металлического предмета. При приближении к некоторым металлам частота сигнала биений будет увеличиваться, а при приближении к другим — уменьшаться.

По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, изготовлен обнаруженный предмет. Смотрите другие статьи раздела Металлоискатели. Читайте и пишите полезные комментарии к этой статье. Рекомендуем скачать в нашей Бесплатной технической библиотеке :. Катыс Г. Елисеев В.

Электронная гирлянда на транзисторах и микросхеме К155ЛА3

Перечень и количество драгоценных металлов которые можно извлечь из микросхемы КЛА3. Информация из справочников производителей микросхем. Справочник содержания ценных металлов золота, серебра, платины и МПГ в электрической микросхеме а также его содержания которые используются или использовались при производстве интегральных микросхем. Содержание драгоценных металлов в микросхеме КЛА3. Золото: 0, грамм. Серебро: 0 грамм. Платина: 0 грамм.

Принципиальная схема на микросхеме КЛА3 показана на рисунке 2. Напряжение питания микросхемы стабилизируется стабилитроном VD1.

Микросхема К155ЛА3

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Схема и монтажная плата тахометра приведена на рис. Он предназначен для контроля частоты вращения коленчатого вала двигателя, его вход подключают к датчику, представляющему собой 10 витков провода диаметром 0,5 мм в изоляции толщиной Импульсы датчика поступают на вход ждущего мультивибратора, собранного на элементах DD1.

Маячок на микросхеме

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно.

Вернуться в Первые шаги — Задания.

Использование микросхемы К155ЛА3

Работает от 3 батареек для лазерной указки или часов. Так что жук спокойно ловится обычными радиоприемниками. Кладем жука в один угол потоковой аудитории, отходим в противоположный и начинаем разговаривать. Человек с приемником, находящияся в коридоре, прекрасно слышит и различает наш негромкий разговор. Дальность — когда как.

Схема тахометра на микросхеме К155ЛА3

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Микросхема КЛА3 является базовым элементом ой серии 2И-НЕ элемент микросхемы КЛА3 на схеме обозначают DD

Принципиальные схемы генераторов на микросхеме К155ЛА3

Такой маячок можно собрать как завершённое сигнальное устройство, например, на велосипед или просто ради развлечения. Маяк на микросхеме устроен проще некуда. В его состав входит одна логическая микросхема, яркий светодиод любого цвета свечения и несколько элементов обвязки.

Микросхема К155ЛА3

ВИДЕО ПО ТЕМЕ: Микросхема К155ЛА3

Микросхемы серий К, К, К хорошо работают на частотах до Проведенные эксперименты показали, что они сохраняют свою работоспособность и на более высоких частотах — вплоть до МГц. При этом, правда, снижается выходное напряжение. Невзирая на это, можно построить микромощный радиопередатчик, не имеющий катушек индуктивности, на диапазон Дальность такого передатчика составляет до 50 м. Его сигИал можно услышать на обычном УКВ приемнике.

На микросхемах серии KЛA3 можно собирать низкочастотные и высокочастотные генераторы небольших размеров, которые могут быть полезны при проверке, ремонте и налаживании различной радиоэлектронной аппаратуры. Рассмотрим принцип действия ВЧ генератора, собранного на трех инверторах 1.

Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно. Параметры радиодеталей бесплатно. Даташиты бесплатно. Прошивки бесплатно.

Схема двух автомобильных вольтметров Категория: Авто. Схема проблескового маячка Схема генератора звуковой частоты Схема простого регулятора яркости лампы Схема простого прерывателя лампы накаливания Лампы пентоды Цифровой индикатор напряжения Звуковой дублёр лампы Цифровой переключатель светильников подвесного потолка. Чем удобнее всего паять?

К155ЛА3

Поделиться ссылкой:					Цифровая интегральная микросхема ТТЛ логики, производства советских времен. Широко применялась в бытовой аппаратуре. Часто использовалась радиолюбителями при создании различных устройств на основе цифровых микросхем. Содержит 4 логических элемента (вентиля) 2И-НЕ, в корпусе DIP-14 Микросхема К155ЛА3 имеет тип корпуса — 201.14-1 — пластиковый, с массой не более 1г. А для КМ155ЛА3 тип корпуса 201.14-8 — металлокерамический, с массой не более 2г. , соответственно имеет расширенные температурные характеристики. Внутри содержится 56 элементов Нумерация ног начинается от ключа на корпусе против часовой стрелки.   Цоколевка К155ЛА3 Корпус К155ЛА3 Маркировка К155ЛА3 Распиновка К155ЛА3         Аналоги К155ЛА3 — SN7400N, SN7400J (полностью совпадают по цоколевке и характеристикам) Параметры К155ЛА3: Наименование параметра Значение Напряжение питания 5В+-5% Максимальное напряжение лог. «0» <0.4В минимальное напряжение лог «1» >2.4В Ток потребеления при лог. «0» и Uпит=5В <22mA Ток потребеления при лог. «1» и Uпит=5В <8mA Входной ток низкого уровня <1,6 mA Входной ток высокого уровня <0,04 mA Входной пробивной ток <1 mA Ток КЗ 18-55 mA Потребляемая мощность одного элемента <19,7mВт Время задержки распространения сигнала при включении <15нс Время задержки распространения сигнала при выключении <22нС   Таблица истинности К155ЛА3: Вход А Вход В Выход Q 1 1 1 1 1 1 1 Схема одного элемента микросхемы: Анекдот: Предложила мужу поиграть в ролевую игру «Девочка по вызову». Он внимательно посмотрел на меня и спросил: «Деньги нужны, что ли?»
	Полевые транзисторы Содержимое 2 Транзисторы GBT Содержимое 3 Цифровые микросхемы Аналоговые микросхемы Содержимое 5 Конденсаторы Содержимое 7								Устроства для начинающих Электроника для авто Устройства для дома Источники питания Устройства на микроконтроллерах Ремонт бытовой аппаратуры Содержимое 6 Разное Содержимое 7
Здесь может быть Ваша реклама

Описание микросхемы К155ЛА3.

Эксперименты с RS триггером

Этот жучок не требует кропотливой настройки. Это устройство собрано на известной микросхеме к155ла3

Радиус действия жучка на открытой местности, на котором его хорошо слышно и различимо, составляет 120 метров. Это устройство подойдет своими руками начинающему радиолюбителю. И это стоит недорого.

В схеме используется цифровой генератор несущей частоты. Обычно 9Жук 0003 состоит из трех частей : микрофона, усилителя и модулятора. В этой схеме используется простейший усилитель на одном транзисторе КТ315 .

Принцип действия. Благодаря вашему разговору микрофон начинает пропускать через себя ток, который поступает на базу транзистора. Транзистор из-за поступающего напряжения начинает открываться — пропускать ток от эмиттера к коллектору пропорционально току на базе. Чем громче вы кричите, тем больше тока поступает на модулятор. Подключаем микрофон к осциллографу и видим, что выходное напряжение не превышает 0,5В и иногда падает до минуса (т. е. есть отрицательная волна, где U

Для генерации постоянной частоты инвертор замкнут сам на себя через переменный резистор. Конденсаторов в генераторе нет. Где тогда задержка по частоте? Дело в том, что микросхемы имеют так называемую задержку срабатывания. Именно благодаря ему мы получаем частоту 100 МГц и такой небольшой размер схемы.

Собрать жука по частям . То есть собрал блок — проверил; собрал следующий, проверил его и так далее. Мы также не рекомендуем делать все это на картоне или монтажных платах.

После сборки настройте FM-приемник на 100 МГц. Скажите что-то. Если это что-то слышно, то все нормально, жук работает. Если вы слышите только слабые помехи или вообще тишину, то попробуйте погонять ресивер на других частотах. Такой же баг ловится на китайских ресиверах с автосканом.

На микросхемах серии К155ЛА3 могут быть собраны генераторы низкой и высокой частоты малых размеров, что может быть полезно при проверке, ремонте и наладке различной электронной аппаратуры. Рассмотрим принцип работы ВЧ-генератора, собранного на трех инверторах (1).

Структурная схема

Конденсатор С1 обеспечивает положительную обратную связь между выходом второго и входом первого инвертора, необходимую для возбуждения генератора.

Резистор R1 обеспечивает необходимое смещение постоянного тока, а также допускает небольшую отрицательную обратную связь на частоте генератора.

В результате преобладания положительной обратной связи над отрицательной на выходе генератора получается напряжение прямоугольной формы.

Изменение частоты генератора в широких пределах осуществляется подбором емкости СІ и сопротивления резистора R1. Генерируемая частота fген = 1/(С1 * R1). С уменьшением мощности эта частота уменьшается. По аналогичной схеме собирается и НЧ генератор, подобрав соответственно С1 и R1.

Рис. 1. Структурная схема генератора на логической микросхеме.

Схема универсального генератора

На основании изложенного на рис. 2 показана принципиальная схема универсального генератора, собранного на двух микросхемах типа К155ЛА3. Генератор позволяет получить три диапазона частот: 120…500 кГц (длинные волны), 400…1600 кГц (средние волны), 2,5…10 МГц (короткие волны) и фиксированную частоту 1000 Гц.

На микросхеме DD2 собран генератор низкой частоты, частота генерации которого составляет примерно 1000 Гц. Инвертор DD2.4 используется как буферный каскад между генератором и внешней нагрузкой.

Генератор низкой частоты включается выключателем SA2, о чем свидетельствует красное свечение светодиода VD1. Плавное изменение выходного сигнала генератора НЧ производится переменным резистором R10. Частоту генерируемых колебаний устанавливают грубо подбором емкости конденсатора С4, а точно подбором сопротивления резистора R3.

Рис. 2. Принципиальная схема генератора на микросхемах К155ЛА3.

Детали

Генератор ВЧ собран на элементах DD1.1…DD1.3. В зависимости от подключенных конденсаторов С1. ..СЗ генератор формирует колебания, соответствующие КВ, СВ или ДВ.

Переменный резистор R2 производит плавное изменение частоты высокочастотных колебаний в любом поддиапазоне выбранных частот. На входы инвертора 12 и 13 элемента DD1.4 подаются высокочастотные и низкочастотные колебания. В результате на выходе 11 элемента DD1.4 получаются модулированные высокочастотные колебания.

Плавная регулировка уровня модулированных высокочастотных колебаний осуществляется переменным резистором R6. С помощью делителя R7…R9 выходной сигнал можно изменять ступенчато в 10 и 100 раз. Генератор питается от стабилизированного источника 5 В, при подключении загорается зеленый светодиод VD2.

В универсальном генераторе используются постоянные резисторы типа МЛТ-0,125, переменные — СП-1. Конденсаторы С1…С3 — КСО, С4 и С6 — К53-1, С5 — МБМ. Вместо указанной на схеме серии микросхем можно использовать микросхемы серии К133. Все части генератора смонтированы на печатной плате. Конструктивно генератор выполнен исходя из вкусов радиолюбителя.

Настройка

При отсутствии ГСС настройка генератора производится с помощью радиоприемника радиовещания с диапазонами волн: КВ, СВ и ДВ. Для этого установите приемник на обзорный КВ диапазон.

При установке переключателя SA1 генератора в положение ВЧ сигнал подается на антенный вход приемника. Поворачивая ручку настройки приемника, пытаются найти сигнал генератора.

На шкале приемника будет слышно несколько сигналов, выбирается самый громкий. Это будет первая гармоника. Подбором конденсатора С1 добиваются приема сигнала генератора на волне 30 м, что соответствует частоте 10 МГц.

Затем переключатель SA1 генератора устанавливается в положение СВ, а приемник переключается на средний диапазон волн. Подбором конденсатора С2 пытаются прослушать сигнал генератора на отметке шкалы приемника, соответствующей волне 180 м.

Аналогично настраивается генератор в диапазоне ДВ. Емкость конденсатора С3 изменяют так, чтобы сигнал генератора был слышен в конце средневолнового диапазона приемника, отметке 600 м.

Аналогично градуируется шкала переменного резистора R2. Для калибровки генератора, а также для его проверки оба выключателя SA2 и SA3 должны быть включены.

Литература: В.М. Пестриков. — Энциклопедия радиолюбителя.

Главной особенностью этой схемы радиожука так это то что в ней в качестве генератора несущей частоты используется цифровая микросхема К155ЛА3 .

Схема состоит из простейшего микрофонного усилителя на транзисторе КТ135 (в принципе можно любой импортный с аналогичными параметрами. Да, кстати, у нас на сайте есть программа-программа по транзисторам! И совершенно бесплатно! Если кому интересно, то подробности), далее идет модулятор-генератор, собранный по схеме логического мультивибратора, ну и сама антенна — кусок провода, скрученный в спираль для компактности.

Интересной особенностью этой схемы является отсутствие в модуляторе (мультивибраторе на логической микросхеме) частотозадающего конденсатора. Вся фишка в том, что элементы микросхемы имеют свою задержку срабатывания, которая и есть настройка частоты. С введением конденсатора мы потеряем максимальную частоту генерации (а при напряжении питания 5В она будет около 100МГц).
Однако тут есть интересный минус: по мере разрядки аккумулятора частота модулятора будет уменьшаться: возмездие, так сказать, за простоту.
Но есть и существенный «плюс» — в схеме нет ни одной катушки!

Дальность действия передатчика может быть разной, но по отзывам до 50 метров работает стабильно.
Рабочая частота находится в районе 88…100 МГц, поэтому подойдет любой радиоприемник, работающий в FM-диапазоне — китайское радио, автомагнитола, мобильный телефон и даже китайский радиосканер.

Напоследок: по логике вещей, для компактности вместо микросхемы К155ЛА3 можно было бы установить микросхему К133ЛА3 в SMD корпусе, но каков будет результат пока не попробуешь сказать сложно… Так что если есть те, кто хочет поэкспериментировать, можете сообщить об этом на нашем ФОРУМЕ Будет интересно узнать, что из этого получилось…

Такой маячок можно собрать как комплектный сигнализатор, например, на велосипед или просто так.

Маяк на микросхеме устроен проще некуда. Он состоит из одной логической микросхемы, яркого светодиода любого цвета свечения и нескольких элементов обвязки.

После сборки маяк начинает работать сразу после подачи на него питания. Почти никаких настроек не требуется, за исключением регулировки длительности вспышек, но это необязательно. Вы можете оставить все как есть.

Вот принципиальная схема «маяка».

Итак, поговорим об используемых деталях.

Микросхема К155ЛА3 — логическая микросхема на основе транзисторно-транзисторной логики — сокращенно ТТЛ. Это означает, что данная микросхема выполнена на биполярных транзисторах. Микросхема внутри содержит всего 56 частей — интегральных элементов.

Существуют также чипы CMOS или CMOS. Здесь они уже собраны на МОП полевых транзисторах. Стоит отметить тот факт, что ТТЛ-чипы имеют более высокое энергопотребление, чем КМОП-чипы. Но они не боятся статического электричества.

Микросхема К155ЛА3 включает в себя 4 ячейки 2И-НЕ. Цифра 2 означает, что на входе базового логического элемента имеется 2 входа. Если вы посмотрите на схему, то увидите, что это действительно так. На схемах цифровые микросхемы обозначаются буквами DD1, где цифра 1 обозначает порядковый номер микросхемы. Каждый из основных элементов микросхемы также имеет свое буквенное обозначение, например, DD1.1 или DD1.2. Здесь число после DD1 указывает на порядковый номер базового элемента в микросхеме. Как уже было сказано, микросхема К155ЛА3 имеет четыре основных элемента. На схеме они обозначены как DD1.1; ДД1.2; ДД1.3; ДД1.4.

Если вы посмотрите на принципиальную схему более внимательно, то заметите, что буквенное обозначение резистора R1* имеет звездочку * . И это не случайно.

Так на схемах указаны элементы, значение которых необходимо регулировать (подбирать) при налаживании схемы для достижения нужного режима работы схемы. В этом случае с помощью этого резистора можно регулировать длительность вспышки светодиода.

В других схемах, которые вам могут попадаться, подбором сопротивления резистора, указанного звездочкой, нужно добиться определенного режима работы, например, транзистора в усилителе. Как правило, процедура настройки приводится в описании схемы. В нем описывается, как можно определить, что схема настроена правильно. Обычно это делается путем измерения тока или напряжения на определенном участке цепи. Для схемы маяка все гораздо проще. Регулировка чисто визуальная и не требует измерения напряжений и токов.

На принципиальных схемах, где устройство собрано на микросхемах, как правило, редко удается найти элемент, номинал которого необходимо подобрать. Да это и не удивительно, так как микросхемы — это, по сути, уже сконфигурированные элементарные устройства. А, например, на старых принципиальных схемах, содержащих десятки отдельных транзисторов, резисторов и конденсаторов звездочки * рядом с буквенным обозначением радиодетали можно встретить гораздо чаще.

Теперь поговорим о цоколевке микросхемы К155ЛА3. Если вы не знаете некоторых правил, то можете столкнуться с неожиданным вопросом: «Как определить номер вывода микросхемы?» Здесь так называемая ключ . Ключ представляет собой специальную метку на корпусе микросхемы, указывающую точку начала нумерации выводов. Отсчет номера вывода микросхемы, как правило, ведется против часовой стрелки. Взгляните на картинку и вам все станет ясно.

Плюсовой «+» источника питания подключается к выводу микросхемы К155ЛА3 под номером 14, а минусовой «-» к выводу 7. Минус считается общим проводом, в зарубежной терминологии это обозначен как ЗЕМЛЯ .

Приведенная ниже схема была собрана в юности, на занятиях радиотехнического кружка. И безуспешно. Возможно микросхема К155ЛА3 все-таки не подходит для такого металлоискателя, возможно частота 465кГц не самая подходящая для таких приборов, а возможно надо было экранировать поисковую катушку как и в других схемах «Металлоискателей» раздел

В общем, получившиеся «каракули» реагировали не только на металлы, но и на руку и другие неметаллические предметы. К тому же микросхемы 155-й серии слишком неэкономичны для портативных устройств.

Радио 1985 — 2 стр. 61. Металлоискатель простой

Металлоискатель простой

Металлоискатель, схема которого представлена ​​на рисунке, можно собрать всего за несколько минут. Он состоит из двух практически одинаковых LC-генераторов, выполненных на элементах DD1.1-DD1.4, детектора по схеме удвоения выпрямленного напряжения на диодах VD1. ВД2 и высокоомные (2 кОм) наушники БФ1, изменение тембра звука которых свидетельствует о наличии металлического предмета под катушкой-антенной.

Генератор, собранный на элементах DD1.1 и DD1.2, сам возбуждается на резонансной частоте последовательного колебательного контура L1C1, настроенного на частоту 465 кГц (элементы фильтра ПЧ супергетеродинного приемника использовал). Частота второго генератора (DD1.3, DD1.4) определяется индуктивностью антенной катушки 12 (30 витков провода ПЭЛ 0,4 на оправке диаметром 200 мм) и емкостью переменного конденсатора С2 . что позволяет настроить металлоискатель на обнаружение объектов определенной массы перед поиском. Биения, возникающие в результате смешения колебаний обоих генераторов, регистрируются диодами VD1, VD2. фильтруются конденсатором С5 и поступают на наушники BF1.

Все устройство собрано на небольшой печатной плате, что делает его очень компактным и удобным в обращении при питании от карманного фонарика.

Janeczek A Prosty wykrywacz melali. — Радиоэлектромк, 1984, № 9 с. 5.

Примечание редакции. При повторении металлоискателя можно использовать микросхему К155ЛА3, любые высокочастотные германиевые диоды и КПЕ от радиоприемника Альпинист.

Эта же схема более подробно рассмотрена в сборнике Адаменко М.В. «Металлоискатели» М.2006 (Скачать). Следующая статья из этой книги

3.1 Простой металлоискатель на микросхеме К155ЛА3

Начинающим радиолюбителям можно рекомендовать повторить конструкцию простого металлоискателя, основой для которого послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого века в различных отечественные и зарубежные специализированные издания. Этот металлоискатель, выполненный всего на одной микросхеме К155ЛА3, собирается за несколько минут.

Схема принципиальная

Предлагаемая конструкция является одним из многих вариантов металлодетекторов типа BFO (Beat Frequency Oscillator), то есть представляет собой устройство, основанное на принципе анализа биений двух сигналов, близких по частоты (рис. 3.1). В то же время в данной конструкции оценка изменения частоты биений осуществляется на слух.

Устройство выполнено на основе измерительного и опорного генераторов, детектора ВЧ колебаний, схемы индикации и стабилизатора напряжения питания.

В рассматриваемой конструкции используются два простых LC-генератора, выполненных на микросхеме IC1. Схемные решения этих генераторов практически идентичны. При этом первый генератор, являющийся опорным, собран на элементах IC1.1 и IC1.2, а второй, измерительный или перестраиваемый генератор, выполнен на элементах IC1.3 и IC1.4.

Цепь опорного генератора образована конденсатором С1 емкостью 200 пФ и катушкой L1. В схеме измерительного генератора используется переменный конденсатор С2 максимальной емкостью примерно 300 пФ, а также поисковая катушка L2. При этом оба генератора настроены на рабочую частоту примерно 465 кГц.

Рис. 3.1.
Принципиальная схема металлоискателя на микросхеме К155ЛА3

Выходы генераторов через развязывающие конденсаторы С3 и С4 подключены к детектору ВЧ колебаний, выполненному на диодах Д1 и Д2 по схеме удвоения выпрямленного напряжения. Нагрузкой детектора являются наушники BF1, на которых выделяется сигнал низкочастотной составляющей. В этом случае конденсатор С5 шунтирует нагрузку на более высоких частотах.

При приближении поисковой катушки L2 колебательного контура перестраиваемого генератора к металлическому предмету происходит изменение ее индуктивности, что вызывает изменение рабочей частоты этого генератора. При этом при наличии вблизи катушки L2 предмета из черного металла (ферромагнетика) ее индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора. Цветной металл снижает индуктивность катушки L2 и увеличивает рабочую частоту генератора.

ВЧ-сигнал, сформированный в результате смешения сигналов измерительного и опорного генераторов, после прохождения через конденсаторы С3 и С4 поступает на детектор. В этом случае амплитуда радиочастотного сигнала изменяется с частотой биений.

Низкочастотная огибающая ВЧ-сигнала выделяется детектором, выполненным на диодах Д1 и Д2. Конденсатор С5 обеспечивает фильтрацию высокочастотной составляющей сигнала. Далее сигнал битов отправляется на наушники BF1.

Питание на IC1 подается от источника B1 напряжением 9 В через стабилизатор напряжения, образованный стабилитроном D3, балластным резистором R3 и регулирующим транзистором T1.

Детали и конструкция

Для изготовления рассматриваемого металлоискателя можно использовать любую макетную плату. Поэтому на б/у детали не распространяются какие-либо ограничения, связанные с габаритными размерами. Установка может быть как навесной, так и печатной.

При повторении металлоискателя можно использовать микросхему К155ЛА3, состоящую из четырех логических элементов 2И-НЕ, питающихся от общего источника постоянного тока. В качестве конденсатора С2 можно использовать подстроечный конденсатор от переносного радиоприемника (например, от радиоприемника «Альпинист»). Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 схемы опорного генератора должна иметь индуктивность около 500 мкГн. В качестве такой катушки рекомендуется использовать, например, катушку фильтра ПЧ супергетеродинного приемника.

Катушка измерительная L2 содержит 30 витков провода ПЭЛ диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. Эту катушку проще сделать на жестком каркасе, но можно обойтись и без нее. В этом случае в качестве временного каркаса можно использовать любой подходящий круглый предмет, например банку. Витки катушки наматываются навалом, после чего снимаются с каркаса и экранируются электростатическим экраном, представляющим собой незамкнутую ленту из алюминиевой фольги, намотанную на пучок витков. Зазор между началом и концом намотки ленты (зазор между торцами экрана) должен быть не менее 15 мм.

При изготовлении катушки L2 особенно необходимо следить за тем, чтобы концы экранирующей ленты не замыкались, так как в этом случае образуется короткозамкнутая катушка. Для повышения механической прочности катушку можно пропитать эпоксидным клеем.

В качестве источника звуковых сигналов следует использовать высокоимпедансные наушники с как можно большим сопротивлением (около 2000 Ом). Подойдет, например, всем известный телефон ТА-4 или ТОН-2.

В качестве источника питания V1 можно использовать, например, батарейку «Крона» или два последовательно соединенных аккумулятора 3336Л.

В стабилизаторе напряжения емкость электролитического конденсатора С6 может быть от 20 до 50 мкФ, а емкость С7 от 3300 до 68000 пФ. Напряжение на выходе стабилизатора, равное 5 В, устанавливается подстроечным резистором R4. Это напряжение будет поддерживаться неизменным даже при значительном разряде аккумуляторов.

Следует отметить, что микросхема К155ЛАЗ рассчитана на питание от источника постоянного тока напряжением 5 В. Поэтому при желании блок стабилизатора напряжения можно исключить из схемы и использовать в качестве источника питания один аккумулятор 3336L или аналогичный, что позволяет собрать компактную конструкцию. Однако разрядка этой батареи очень быстро повлияет на функциональность этого металлоискателя. Именно поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.

Следует признать, что в качестве источника питания автор использовал четыре больших импортных импортных круглых аккумулятора, соединенных последовательно. При этом напряжение 5 В формировалось интегральным стабилизатором типа 7805.

Плата с расположенными на ней элементами и блоком питания помещаются в любой подходящий пластиковый или деревянный корпус. На крышке корпуса установлены переменный конденсатор С2, переключатель S1, а также разъемы для подключения поисковой катушки L2 и наушников BF1 (на принципиальной схеме эти разъемы и переключатель S1 не обозначены).

Учреждение

Как и при настройке других металлодетекторов, этот прибор следует настраивать в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.

Сначала с помощью частотомера или осциллографа необходимо настроить рабочие частоты опорного и измерительного генераторов. Частоту опорного генератора устанавливают примерно на 465 кГц регулировкой сердечника катушки L1 и, при необходимости, подбором емкости конденсатора С1. Перед регулировкой потребуется отсоединить соответствующий вывод конденсатора С3 от диодов детектора и конденсатора С4. Далее необходимо отсоединить соответствующий вывод конденсатора С4 от диодов детектора и от конденсатора С3 и подстроить конденсатор С2 для установки частоты измерительного генератора так, чтобы его значение отличалось от частоты опорного генератора на около 1 кГц. После восстановления всех соединений металлоискатель готов к работе.

Порядок работы

Проведение поисковых работ с помощью рассматриваемого металлоискателя особенностей не имеет. При практическом использовании устройства необходимая частота сигнала биений должна поддерживаться переменным конденсатором С2, изменяющимся при разрядке батареи, изменении температуры окружающей среды или отклонении магнитных свойств грунта.

Если в процессе работы частота сигнала в наушниках изменяется, это свидетельствует о наличии металлического предмета в зоне действия поисковой катушки L2. При приближении к одним металлам частота сигнала биений будет увеличиваться, а при приближении к другим – уменьшаться. По изменению тона сигнала биений, имея определенный опыт, можно легко определить, из какого металла, магнитного или немагнитного, сделан обнаруживаемый предмет.

Металлоискатель простой на микросхеме К155ЛА3

Начинающим радиолюбителям можно рекомендовать повторить простую конструкцию металлоискателя, основой для которой послужила схема, неоднократно публиковавшаяся в конце 70-х годов прошлого века в различных отечественных и зарубежных специализированных изданиях. Этот металлоискатель сделан всего на одной микросхеме типа К155ЛА3, собрать которую можно за несколько минут.

Принципиальная схема

Предлагаемая конструкция представляет собой один из многих вариантов детекторов типа BFO (Beat Frequency Oscillator), то есть устройства, основанного на принципе анализа биений двух сигналов, близких по частоте (рис. 3.1). Таким образом, в этой конструкции изменение частоты ударов происходит путем прослушивания.

Рис. 3.1. Принципиальная схема детектора на микросхеме К155ЛА3

Прибор состоит из измерительного и опорного генераторов, детектора колебаний схемы отсчета ВЧ, а также стабилизатора напряжения.

В данной конструкции использованы два простых LC-генератора, выполненных на микросхеме IC1. Схемные решения этих генераторов практически идентичны. Первый генератор, являющийся опорным, собран на элементах ИС1.1 и ИС1.2, а второй, измерительный или перестраиваемый генератор выполнен на элементах ИС1. 3 и ИС1.4.

Цепь опорного генератора образована конденсатором С1 емкостью 200 пФ и катушкой L1. В цепи измерительного генератора используется конденсатор переменной емкости С2 с максимальной емкостью около 300 пФ и поисковая катушка, по идее ка L2. Оба генератора настроены на рабочую частоту около 465 кГц. Выходы генераторов через развязывающие конденсаторы С3 и С4 подключены к детектору колебаний РФ, выполненному на диодах Д1 и Д2 по схеме удвоения выпрямленного напряжения. В качестве детектора нагрузки используются головные телефоны BF1, в которых выделяется сигнал низкочастотной составляющей. При этом конденсатор С5 шунтирует нагрузку на более высоких частотах.

При приближении поисковой катушки L2 генератора перестраиваемого резонансного контура к металлическому предмету происходит изменение его индуктивности, что вызывает изменение рабочей частоты этого генератора. При этом, если рядом с катушкой L2 находится предмет из черного металла (ферромагнетик), его индуктивность увеличивается, что приводит к уменьшению частоты перестраиваемого генератора. Окрашенный металл снижает индуктивность катушки L2, а рабочая частота генератора увеличивается. Радиочастотный сигнал, сформированный смешением сигналов измерительного и опорного генератора, после прохождения через конденсаторы С3 и С4 подается на детектор. Амплитуда радиочастотного сигнала зависит от частоты биений.

Низкочастотная огибающая сигнала ВЧ детектора выполняется на диодах D1 и D2. Конденсатор С5 фильтрует высокочастотную составляющую сигнала. Далее сигнал биений поступает на наушники BF1. Питание на микросхему IC1 поступает от источника напряжения В1 через 9 В стабилизатора напряжения, образованного стабилитроном Д3, балластным резистором R3 и управляющим транзистором Т1.

Детали и конструкция

Для изготовления рассматриваемого детектора можно использовать любую макетную плату. Поэтому привык к деталям, не сталкиваясь с какими-либо ограничениями, связанными с размерами. Установка может быть как навесной, так и печатной.

В качестве повторителя детектора можно использовать микросхему К155ЛА3 состоящую из четырех логических элементов 2И-НЕ с питанием от общего истока постоянного тока. В качестве конденсатора С2 можно использовать конденсатор установки от рации. Диоды D1 и D2 можно заменить любыми высокочастотными германиевыми диодами.

Катушка L1 контура опорного генератора должна иметь индуктивность около 500 мкг. В качестве этой катушки рекомендуется, например, катушка фильтра супергетеродинного приемника FC.

Чувствительная катушка L2 содержит 30 витков провода с эмалевой изоляцией диаметром 0,4 мм и выполнена в виде тора диаметром 200 мм. С этой катушкой проще изготовить жесткую раму, однако можно обойтись и без нее. В этом случае в качестве временного каркаса можно использовать любой подходящий по размеру круглый предмет, например, банку. Витки катушки наматываются навалом, а затем снимаются с каркаса и экранируются электростатическим экраном, представляющим собой разомкнутую ленту из алюминиевой фольги, намотанную поверх витков жгута. Зазор между началом и концом намотки ленты (зазор между торцами экрана) должен быть не менее 15 мм.

При изготовлении катушки L2 необходимо следить, чтобы не произошло замыкания концов экранирующей ленты, так как в этом случае образуется замкнутый контур. С целью повышения механической прочности катушки можно пропитать эпоксидным клеем. В качестве источника звуковых сигналов следует использовать высокоомные наушники с возможно высоким сопротивлением (около 2000 Ом). Подойдет, например, широко известный телефон ТА-4 или ТОН-2.

В качестве источника питания В1 может быть использована, например, батарея «Крона» или две батареи типа 3336Л, соединенные последовательно.

В регуляторе напряжения емкость электролитического конденсатора С6 может быть от 20 до 50 мкФ и конденсатора С7 от 3 300 до 68 000 пФ. Выходное напряжение стабилизатора равно 5 В, устанавливается подстроечным резистором R4. Это напряжение будет поддерживаться постоянным даже при значительной разрядке аккумуляторов.

Следует отметить, что микросхема 155 питается от источника постоянного тока напряжением 5 В. Поэтому при желании из схемы можно исключить блок регулятора напряжения и использовать питающийся от одной батареи типа 3336L или аналог, что позволяет построить компактную конструкцию. Однако разрядка аккумулятора очень быстро влияет на функциональность этого металлоискателя. Поэтому необходим блок питания, обеспечивающий формирование стабильного напряжения 5 В.

Следует признать, что в качестве источника питания автор использовал четыре больших круглых аккумулятора импортного производства, соединенных последовательно. Напряжение 5 В формируется интегральным регулятором типа 7805. Плата с элементами управления на нем и источником питания размещаются в любом подходящем пластиковом или деревянном корпусе. На крышке корпуса установлены переменный конденсатор С2, переключатель S1, а также разъемы для подключения поисковой катушки L2 и наушников BF1 (эти разъемы и переключатель S1 на принципиальной схеме не указаны).

Установка

Как и при настройке других детекторов, это устройство должно быть настроено в условиях, когда металлические предметы удалены от поисковой катушки L2 на расстояние не менее одного метра.

Сначала с помощью частотомера или осциллографа необходимо настроить рабочие частоты опорного и тестового генераторов. Частоту опорного генератора устанавливают равной около 465 кГц регулировкой сердечника катушки L1 и при необходимости подбором емкости конденсатора С1. Перед настройкой потребуется отключить соответствующий вывод конденсатора С3 от детектора диодов и конденсатора С4. Далее необходимо отключить соответствующий вывод конденсатора С4 от детекторных диодов и конденсатора С3 и подстройкой конденсатора С2 установить частоту измерительного генератора так, чтобы ее значение отличалось от частоты опорного генератора примерно на 1 кГц.

После восстановления всех соединений извещатель готов к работе.

Порядок проведения работ

Поисковые работы с использованием металлоискателя не имеют особенностей. При практическом использовании прибора переменный конденсатор С2 обеспечивает поддержание заданной частоты сигнала биений, меняющейся при изменении температуры батареи при изменении температуры окружающей среды или отклонении магнитных свойств грунта.

Если при этом изменится частота сигнала на головные телефоны, это свидетельствует о наличии в зоне поисковой катушки L2 какого-либо металлического предмета. При приближении к одним металлам частота биений сигнала будет увеличиваться, а при приближении к другим уменьшаться. По изменению тона сигнала биений, имея некоторый опыт, можно легко увидеть, из какого металла, магнитного или немагнитного, сделан обнаруживаемый предмет.

Автор: Адаменко М.В.

Автор: Алексей

Дата создания 19.04.2015
Дата изменения 13.12.2020

• Простой металлоискатель на микросхеме CLE
• Простой металлоискатель на микросхеме UCY7400

Добавить комментарий

С использованием микросхемы К155ЛА3. Описание микросхемы К155ЛА3

Конструктивно любая цветомузыкальная (светомузыкальная) установка состоит из трех элементов. Блок управления, блок усиления мощности и выходное оптическое устройство.

В качестве выходного оптического устройства можно использовать гирлянды, можно оформить в виде экрана (классический вариант) или использовать направленные электрические лампы — прожекторы, фары.
То есть подойдут любые средства, позволяющие создать определенный набор красочных световых эффектов.

Блок усиления мощности — транзисторный усилитель (усилители) с тиристорными регуляторами на выходе. Напряжение и мощность источников света выходного оптического устройства зависят от параметров используемых в нем элементов.

Блок управления регулирует интенсивность света и чередование цветов. В сложных специальных установках, предназначенных для оформления сцены во время различных видов шоу — цирковых, театральных и эстрадных представлений, этот блок управляется вручную.
Соответственно требуется участие минимум одного, а максимум группы светотехников.

Если блок управления управляется непосредственно музыкой, работает по какой-либо заданной программе, то цветомузыкальная установка считается автоматической.
Именно такую ​​»цветомузыку» обычно собирают своими руками начинающие конструкторы — радиолюбители, на протяжении последних 50 лет.

Простейшая (и самая популярная) схема «цветомузыка» на тиристорах КУ202Н.

Это самая простая и, пожалуй, самая популярная схема цветомузыкальной приставки, на тиристорах.
Тридцать лет назад я впервые увидел вблизи полноценно работающую «светомузыку». Его собирал мой одноклассник, с помощью моего старшего брата. Это была именно эта схема. Его несомненным достоинством является простота, при достаточно очевидном разделении режимов работы всех трех каналов. Лампы мигают не одновременно, красный канал низких частот мерцает ровно в ритме с перкуссией, средний — зеленый отвечает в диапазоне человеческого голоса, высокочастотный синий отвечает на все остальное малозаметно — звон и писк.

Недостаток только один — требуется предварительный усилитель на 1-2 ватта. Моему другу пришлось включить свою «Электронику» почти «на полную», чтобы добиться достаточно стабильной работы устройства. В качестве входного трансформатора использовался понижающий трансформатор от радиоточки. Вместо этого можно использовать любой небольшой нисходящий сетевой транс. Например, с 220 до 12 вольт. Только подключать его нужно наоборот — низковольтной обмоткой ко входу усилителя. Резисторы любые, мощностью 0,5 Вт. Конденсаторы тоже любые, вместо тиристоров КУ202Н можно взять КУ202М.

Схема «цветомузыка» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока.

Схема предназначена для работы от линейного аудиовыхода (яркость ламп не зависит от уровня громкости).
Давайте подробнее рассмотрим, как это работает.
Звуковой сигнал поступает с линейного выхода на первичную обмотку разделительного трансформатора. Со вторичной обмотки трансформатора сигнал поступает на активные фильтры, через резисторы R1, R2, R3, регулирующие его уровень.
Для настройки качественной работы устройства необходима отдельная регулировка путем выравнивания уровня яркости каждого из трех каналов.

С помощью фильтров сигналы разделяются по частоте — на три канала. Первый канал — это самая низкочастотная составляющая сигнала — фильтр отсекает все частоты выше 800 Гц. Фильтр настраивается с помощью подстроечного резистора R9. Номиналы конденсаторов С2 и С4 на схеме указаны — 1 мкФ, но как показала практика, их емкость следует увеличить, как минимум, до 5 мкФ.

Фильтр второго канала настроен на среднюю частоту — примерно от 500 до 2000 Гц. Фильтр настраивается с помощью подстроечного резистора R15. Номиналы конденсаторов С5 и С7 на схеме указаны — 0,015 мкФ, но их емкость следует увеличить до 0,33 — 0,47 мкФ.

По третьему, высокочастотному каналу проходит все, что выше 1500 (до 5000) Гц. Фильтр настраивается с помощью подстроечного резистора R22. На схеме указаны номиналы конденсаторов С8 и С10 — 1000пФ, но их емкость следует увеличить до 0,01мкФ.

Далее сигналы каждого канала отдельно детектируются (используются германиевые транзисторы серии d9), усиливаются и подаются на оконечный каскад.
Конечный каскад выполняется на мощных транзисторах или тиристорах. В данном случае это тиристоры КУ202Н.

Далее идет оптический прибор, конструкция и внешний вид которого зависит от фантазии дизайнера, а начинка (лампы, светодиоды) — от рабочего напряжения и максимальной мощности выходного каскада.
В нашем случае это лампы накаливания 220В, 60Вт (при установке тиристоров на радиаторы — до 10 шт на канал).

Порядок сборки схемы.

О деталях приставки. Транзисторы
КТ315 можно заменить другими кремниевыми транзисторами n-p-n со статическим коэффициентом усиления не менее 50. Постоянные резисторы — МЛТ-0,5, переменные и подстроечные — СП-1, СПО-0,5. Конденсаторы — любые.
Трансформатор Т1 с коэффициентом 1:1, поэтому можно использовать любой с подходящим количеством витков. При самостоятельном изготовлении можно использовать магнитопровод Ш10х10, а обмотки намотать проводом ПЭВ-1 0,1-0,15 по 150-300 витков.

Диодный мост для питания тиристоров (220В) выбирается исходя из предполагаемой мощности нагрузки, не менее 2А. Если увеличить количество ламп на каждый канал, соответственно увеличится потребляемый ток.
Для питания транзисторов (12В) можно использовать любой стабилизированный блок питания, рассчитанный на рабочий ток не менее 250 мА (а лучше больше).

Сначала каждый цветной музыкальный канал собирается отдельно на макетной плате.
Причем сборка начинается с выходного каскада. Собрав выходной каскад, проверяют его работоспособность, подав на его вход сигнал достаточного уровня.
Если этот каскад работает нормально, то собран активный фильтр. Далее они снова проверяют работоспособность того, что получилось.
В итоге после тестирования имеем реально работающий канал.

Аналогично надо собрать и перестроить все три канала. Такая нудность гарантирует безусловную работоспособность устройства после «окончательной» сборки на плате, если работа была проведена без ошибок и с использованием «проверенных» деталей.

Возможный вариант печатного монтажа (для платы с односторонней фольгой). При использовании конденсатора большей емкости в самом низкочастотном канале расстояния между отверстиями и проводниками придется изменить. Более технологичным вариантом может быть использование текстолита с двусторонней фольгой — это поможет избавиться от проводов перемычек.

Использование любых материалов данной страницы разрешено при наличии ссылки на сайт.

Схема двухтонального звонка на микросхемах собрана на двух микросхемах и одном транзисторе.

Схема устройства

Логические элементы D1.1-D1.3, резистор R1 и конденсатор C1 образуют импульсный генератор. При включении питания конденсатор С1 начинает заряжаться через резистор R1.

По мере заряда конденсатора напряжение на его пластине, подключенной к выводам 1, 2 логического элемента DL2, возрастает. При достижении им 1,2…1,5 В на выходе 6 элемента D1.3 появится сигнал логической «1» («4 В»), а сигнал логического «0» («0, 4 В»).

После этого конденсатор С1 начинает разряжаться через резистор R1 и элемент DLL. В результате на выходе 6 элемента D1.3 будут формироваться прямоугольные импульсы напряжения. Такие же импульсы, но сдвинутые по фазе на 180°, будут на выводе 11 элемента D1.1, выполняющего роль инвертора.

Продолжительность заряда и разряда конденсатора С1, а следовательно, и частота импульсного генератора зависят от емкости конденсатора С1 и сопротивления резистора R1. При номиналах этих элементов, указанных на схеме, частота импульсного генератора составляет 0,7…0,8 Гц.

Рис. 1. Принципиальная схема двухтонального звонка на двух микросхемах К155ЛА3.

Импульсы генератора коммутации подаются на тон-генераторы. Один из них выполнен на элементах Д1.4, Д2.2, Д2.3, другой — на элементах Д2.4, Д2.3. Частота первого генератора 600 Гц (ее можно изменить подбором элементов С2, R2), частоту второго 1000 Гц (эту частоту можно изменить подбором элементов СЗ, R3).

При работе импульсного генератора на выходе тональных генераторов (вывод 6 D2.3) будет периодически появляться то сигнал с одного генератора, то сигнал с другого. Затем эти сигналы поступают на усилитель мощности (транзистор VI) и преобразуются головкой Б1 в звук. Резистор R4 нужен для ограничения тока базы транзистора.

Настройка и детали

Подстроечным резистором R5 можно выбрать желаемую громкость звука.

Резисторы постоянные — МЛТ-0,125, подстроечные — СПЗ-1Б, конденсаторы С1-СЗ — К50-6. Логические микросхемы К155ЛАЗ можно заменить на КИЗЗЛАЗ, К158ЛАЗ, транзистор КТ603В — на, КТ608 с любым буквенным индексом. Источник питания — четыре последовательно соединенных аккумулятора Д-0,1, батарея 3336Л или стабилизированный выпрямитель напряжением 5 В.

Нерентабельное соседство — крысы, мыши, кроты, землеройки, суслики, «котята», бурундуки, медведь.

Различные виды грызунов приносят нам много потерь, неприятностей, а иногда и болезней. Это нежелательное соседство, от которого мы пытаемся избавиться разными способами — тратим деньги на покупку ядов, капканов, капканов, химикатов, биопрепаратов и т. д., но наши усилия часто оказываются тщетными.

Согласитесь, когда ухаживаешь за растениями, видишь, как они растут, цветут… и приходят «ОНИ», Что делать?

Существует множество способов борьбы с грызунами. В этой статье мы поговорим о более новом и безопасном, а в денежном отношении и экономичном способе борьбы с нашими меньшими «друзьями».

Важным открытием стало обнаружение нелюбви грызунов к высокочастотным звукам (ультразвуку), которые не слышит обычный человек, и низкочастотным звукам, распространяющимся в земле. Электронные устройства Эти частоты излучения безопасны для людей, домашних животных и птиц, подземные насекомые не вызывают помех в работе организма и радиоаппаратуры.

Хочу представить вам ряд принципиальных схем для отпугивания грызунов. (1 — подземные грызуны, 2 — крысы, мыши и др.)

1. Подземные грызуны (кроты, землеройки, медведи)
Известно, что они используют свой обостренный слух для улавливания вибраций в почве. Вибрация почвы предупреждает грызунов об опасности и заставляет их бежать. Мы можем использовать этот факт.

Достаточно создать звуковую вибрацию в грунте с частотой от 100 до 400 Гц. В качестве излучателя можно использовать динамик от старого маломощного ресивера. Излучатель закапывают в землю на глубину 30-50 см.

Начнем с самых простых устройств. Для их изготовления используются самые обычные детали.

Номер опции 1
Можно применить звуковой мультивибратор на транзисторах P-N-P или N-P-N. При напряжении питания 4,5 — 9 В его мощности достаточно для распространения сигнала на 300 — 1000 м2. Недостатком такой конструкции является работа на полную ставку . По идее сигнал должен приходить периодами и вам придется время от времени включать и выключать мультивибратор.

При использовании перечисленных деталей частота сигнала составляет около 200 Гц. Динамик B1 — 0,25 Вт или 0,5 Вт.

Рис. один.
R1, R4 — 1 ком; R2, R3 — 39 лм; R5 — 510 Ом; С1, С2, С3 — 0,1 мкФ; V1, V2 — МП 26 или МП42; V3 — ГТ 402, ГТ403.

Рис. 2.
R1, R4 — 1 ком; R2, R3 — 39 лм; Р5 — 1ком; С1, С2, С3 — 0,1 мкФ; В1, В2 — КТ315; V3 — KT815

Вариант №2
Как я уже отмечал выше, сигнал должен излучаться периодически, поэтому мы излучаем движения земных слоев как перед землетрясением. Этого можно добиться с помощью двух мультивибраторов, один из которых излучает нужный нам сигнал, второй управляет работой первого мультивибратора. В результате мы услышим «бип-пауза-бип-пауза и т.д.». от динамика. Принципиальная схема представлена ​​на рис. 3.

Рис. 3.
Детали: Рп — 100ком; R1, R4, R6, R9 — 1 ком; R2, R3 — 47 номеров; R7, R8 — 27 лм; R5, R10 — 510 Ом; С1, С2, — 500 мкФ; С3, С4 — 0,22 мкФ; С5 — 0,1 мкФ; V1, V2, V4, V5 — МП 26 или МП42; V3, V6 — СТ 814, СТ 816; ВД1, ВД2 — АЛ 307; B1 — 0,5 или 1 Вт при сопротивлении 8 Ом.

Посмотрим как работает электронная «начинка» отпугивателя на рис.3. Устройство основано на мультивибраторах. Одни из них на транзисторах V4 и V5 генерируют колебания с частотой около 200 Гц. Транзистор V6 — усиливает мощность этих колебаний. Как видно из схемы, мультивибратор на транзисторах V4, V5, V6 является нагрузкой правого плеча мультивибратора, собранного на транзисторах V1, V2, V3. Таким образом, питание на этот мультивибратор подается в момент, когда транзисторы V2, V3 открыты. В это время сопротивление их эмиттерно-коллекторных участков очень мало, а эмиттеры транзисторов V4, V5 и V6 практически подключены к плюсовому выводу источника питания. При выключенных транзисторах V2, V3 мультивибратор не генерирует. Другими словами, устройство на транзисторах V1, V2 и V3 играет роль автоматического выключателя питания мультивибратора на транзисторах V4, V5, V6. Переменный резистор Rп используется для изменения длины пауз. Светодиоды VD1, VD2 — служат для визуальной индикации режимов «работа-пауза». В отпугивателе можно использовать любые маломощные транзисторы, например p-n-p структуры серии МП, КТ 361, КТ 203, КТ3107 и т.д. Транзистор КТ 816 можно заменить на ГТ402, ГТ403, П201, П214 и т. д. В качестве источника питания можно использовать солнечные батареи, два последовательно соединенных аккумулятора типа 3336 или от сети с выходным напряжением 4,5 — 9 В.V. Это устройство начинает работать сразу и не требует дополнительных настроек.

Номер опции 3
Подземный отпугиватель грызунов можно собрать на очень распространенной микросхеме К155ЛА3 с использованием схемы генератора прерывистого сигнала.

А для усиления звука использовать двухтактный бестрансформаторный усилитель мощности как показано на рис. 4.1а и 4.1б или использовать звуковой преобразователь от маломощных приемников как показано на рис. 4.2 Напряжение питания отпугивателя 4,5 — 5В. Принцип работы генератора прерывистого сигнала аналогичен устройству, описанному в варианте 2. Он также содержит два генератора, один из которых формирует частоту нужного нам звукового сигнала, он собран на ЛЭ, а НЕ DD1.3 DD1. 4, второй управляет работой первого и собран на ЛЭ А НЕ DD1.1 DD1.2.

Частота каждого генератора зависит от емкости конденсатора и сопротивления резистора. Для генератора на ЛЭ И НЕ DD1.3 DD1.4 — С2, R2 и соответственно для генератора на ЛЭ НЕ DD1.1 DD1.2 — С1, R1. Частота генерируемых импульсов определяется соотношением F = 1/T; где T≈2,3СР, при условии предельного выбора сопротивления резистора 240 Ом

Рисунок 4.1а

И так остановимся на деталях устройства на рисунке 4.1а. микросхема К155ЛА3 или К131ЛА3, С1 — 2200 мкФ, С2 — 4,7 мкФ, С3 — 47 — 100 мкФ, R1-R2 — 430 Ом, R3 — 1 кОм, V1 — КТ315, V2 — КТ361 или другие маломощные транзисторы, например серия «МП». Динамическая головка мощностью 0,25 Вт со звуковой катушкой 8 — 10 Ом. Для увеличения мощности можно использовать транзисторы, например, V1 — ГТ404, V2 — ГТ402. Питание 4,5 — 5В

Рис.4.1б

Вариант на рис. 4.1б отличается от варианта на рис. 4.1а более мощным усилителем звукового выхода, собранным на трех транзисторах. Детали: микросхема К155ЛА3 или К131ЛА3, С1 — 2200 мкФ, С2 — 4,7 мкФ, С3 — 47 — 200 мкФ, R1-R2 — 430 Ом, R3 — 1 кОм, R4 — 4,7 кОм, R5 — 220 Ом, V1 — КТ361 ( МП 26, МП 42, кт 203 и др. ), V2 — ГТ404 (КТ815, КТ817), V3 — ГТ402 (КТ814, КТ816). Динамическая головка мощностью 0,25 — 0,5 Вт со звуковой катушкой 8 — 10 Ом. Питание 4,5 — 5В

Рис. 4.2

В варианте, представленном на рис. 4.2, в качестве выходного усилителя используется трансформатор ТВ-12 (можно использовать трансформатор от любого малогабаритного транзисторного приемника). Динамическая головка мощностью 0,25 Вт со звуковой катушкой 8 — 10 Ом. Источник питания 4,5–5 В

Номер опции 4
В приведенных выше схемах генераторов прерывистых сигналов на микросхеме К155ЛА3 при цепи возбуждения включены конденсаторы большей емкости и резисторы малых сопротивлений, что ограничивает диапазон плавной регулировки частоты следования управляющих импульсов. В отпугивателях, схема которых приведена на рис. 5, аналогичный недостаток устраняется включением на входах ЛЭ DD1.1 транзистора, играющего роль эмиттерного повторителя с большим входным и малым выходным сопротивлением . Поэтому можно использовать резисторы с большим сопротивлением, чем в предыдущих схемах, и предельное условие выбора сопротивления выглядит так — 240 Ом Рис. 5

Используемые детали: микросхема К155ЛА3 или К131ЛА3, С1 — 100 мкФ, С2 — 4,7 мкФ, R1 — 260 Ом, R2 — 430 Ом, R3 — 1 кОм, Rп -30 кОм, V1 — КТ361 (МП 26 , МП 42, КТ203 и др.), В2 — ГТ404 (КТ815, КТ817). Динамическая головка мощностью 0,5 Вт со звуковой катушкой сопротивлением 8 — 10 Ом. Питание 4,5 — 5В.

Номер опции 5
И еще одно устройство на достаточно распространенной зарубежной микросхеме из 4000 серии. Эта схема взята из книги Ньютона С. Браги «135 РАДИОЛЮБИТЕЛЬСКИХ УСТРОЙСТВ НА РАЗНОЙ МИКРОСХЕМЕ». (Проект 25 Звуковой сигнализатор с мощным выходом (Э, П) стр. 73)

Хоть статья и относится к сигнализации, но это устройство для отпугивания подземных грызунов как нельзя лучше подходит к нашей теме. Дизайн имеет ряд положительных сторон. Рассмотрим подробно принцип работы устройства. Выходной каскад выполнен на транзисторах; они способны подавать на громкоговорители несколько сотен милливатт. Как и на предыдущих схемах, устройство состоит из генератора звукового тона на ЛЭ DD1.2 и генератора управления на ЛЭ DD1.1. Частота повторения сигнала регулируется переменным резистором Rp1, тональность звука — переменным резистором Rp2. Изменение тона и частоты повторения пакетов импульсов можно осуществить подбором соответствующих номиналов конденсаторов С1 и С2. Вы можете поэкспериментировать, изменяя их значения в соответствии с назначением устройства. Принципиальная схема устройства представлена ​​на рис. 6.9.0009

Ток, потребляемый устройством, составляет около 50 мА. Напряжение питания микросхемы 3-9 В. Для улучшения акустических характеристик громкоговоритель следует разместить на пластиковой поверхности или в небольшом корпусе. Микросхема КД 4093, отечественный аналог К561ТЛ1.
Рис. 6

Используемые детали: Rp1 — 1,5 МОм, Rp2 — 47 кОм, R1 — 100 кОм, R2 — 47 кОм, R3 — 4,7 кОм, C1 — 47 мкФ, C2 — 0,1 мкФ, C3 — 47 мкФ, C4 — 100 мкФ. V1 — КТ315 (КТ815), V2 — КТ361 (КТ814), динамик 0,25-0,5 Вт — 4 — 8 Ом. Батареи 3336 квадратов, соединенные последовательно, идеально подходят для питания устройства.

Желаю удачи, смело экспериментируйте и пробуйте. В левой колонке предлагаются варианты того, как сделать описываемые устройства. А мы перейдем к самым злостным и наносящим ощутимый ущерб — мышам, крысам и т.д.

2. Крысы, мышки, суслики, «кошечки», бурундуки

Эти надоедливые «соседи» наносят ущерб не только в саду, но и в быту, на складах, в подвалах, в погребах, местах хранения продуктов, в трюмах кораблей, в гаражах, портят электропроводку е- почта. питание, распространять болезни гораздо больше. Задумайтесь — ведь на покупку или изготовление отпугивающего устройства вы потратите меньше денег и сил, чем постоянно приобретая яды, отравленные приманки, ловушки, теряя деньги.

Средства от грызунов применяются не только в садах и огородах, но и в различных помещениях: хозяйственных, складских, жилых (квартиры, офисы, загородные дома и т. п.), подвалах, зернохранилищах, а также на промышленных и животноводческих предприятиях.

Каков принцип работы этого устройства? В чем его преимущества перед другими методами? Отпугиватель грызунов излучает ультразвуковые волны (с частотой более 20 кГц), которые, в свою очередь, отпугивают грызунов.

Ультразвуковые частоты крайне негативны для крыс и мышей. Излучаемые звуковые волны вызывают у них тревогу, страх, поэтому грызуны стремятся покинуть помещение облучённым ультразвуком. Репелленты прошли лабораторные испытания, в результате которых было установлено, что при постоянном воздействии крысы и мыши испытывают нарастающее стрессовое состояние, покидают помещение на несколько недель. Обычно период их ухода составляет от двух до четырех недель, в зависимости от вида грызунов, их численности и силы ультразвукового излучения. Мыши и детеныши становятся глухими в течение двух недель после рождения, поэтому первое время ультразвук на них не действует. Рекомендуемое время воздействия составляет от четырех до шести недель. А в качестве профилактики устройство может работать постоянно.

Приступим к описанию устройств. Заранее хочу предупредить, что на высоких частотах нужно более мощное усиление сигнала, чем в устройствах для отпугивания подземных грызунов, это связано с особенностью прохождения высокочастотного сигнала в воздухе и возможностью воспроизведения сигнал высокочастотными динамическими головками. В результате отпугиватели потребляют больший ток, и питаться они должны от сети переменного напряжения или от автомобильного аккумулятора. Средний ток потребления отпугивателей в момент работы составляет от 250 до 800 мА на е-метр. Энергозатраты практически не заметны, а для аккумуляторов уже существенны.

Номер опции 1
Предложенную схему на рис.7 вы уже видели в устройствах для кротов, отличие в выходном каскаде. Для увеличения выходной мощности здесь использован составной транзистор, а к генератору сигналов добавлен переменный резистор. Динамик должен быть высокочастотным с сопротивлением динамической головки 8 Ом. Подойдет, например, от телевизора — 2ГД-36К, 8 Ом ГОСТ9010-78, или от динамиков. Для повышения напряжения в наших маленьких подопечных, помимо изменения длины пауз резистором Rp1, я добавил переменное сопротивление Rp2 для изменения частоты сигнала в пределах 15 кГц. Такое сочетание увеличивает стресс у животных, а периодические изменения частоты звука заставляют крыс и мышей быстрее покидать вас.

Отпугиватель излучает звуковой сигнал в диапазоне частот от 28 кГц до 44 кГц. В устройстве соотношение пауза-работа составляет 1/3. Напряжение питания 5В. Соотношение в выборе сопротивлений такое же, как и в описанных устройствах для подземных грызунов на микросхеме К155ЛА3.

Рис. 7.

Схема V на рис. 7 используются следующие детали: микросхема К155ЛА3 или К131ЛА3, С1 — 100 мкФ, С2 — 0,033 мкФ, R1 — 260 Ом, R2 — 240 Ом, R3 — 1 кОм, Rп1 -30 кОм, Rп2 — 220 Ом V1 — КТ361 (МП 26, МП 42, КТ203 и др.), В3 — ГТ404 (КТ815, КТ817). Питание 4,5 — 5В.

Номер опции 2
Хотя на первый взгляд такая схема кажется сложной, я считаю ее наиболее практичной и универсальной. Как и все предыдущие варианты, при правильной сборке и исправности деталей начинает работать сразу. Выходная мощность 0,8 — 1Вт.

Рис. 8.

Как сделать излучатель для подземных грызунов.
В разных средах низкочастотная звуковая волна распространяется с разной скоростью и на разное расстояние. В качестве излучателя используем обычный динамик от старого радиоприемника. Просто прикрепите динамик к квадратной или круглой пластиковой пластине, чтобы повысить эффективность и увеличить длину волны звука. см. рис.

Диффузор громкоговорителя при движении вперед сжимает воздух перед собой и выбрасывает его из сада. Эти области сжатия и депрессии огибают диффузор, перекрываются и компенсируют друг друга. Перемещение диффузора назад дает ту же картину. Этот эффект называется акустическим «коротким замыканием»: диффузор лишь вытесняет воздух с одной стороны на другую.

Для устранения этого эффекта громкоговоритель крепится на щит (экран). В этом случае изменение давления в слое воздуха, непосредственно примыкающем к диффузору, будет передаваться и направляться дальше, т. е. будет происходить более мощное излучение звука.

Поместите собранный излучатель в плотный полиэтилен, чтобы не попала влага и можно было закопать в нужном месте, на глубину 30-50 см

сообщение по адресу: [email protected], с большим удовольствием поделюсь своим опытом.

Микросхема К155ЛА3 является, по сути, базовым элементом 155-й серии интегральных схем. Внешне по конструкции выполнен в 14-контактном DIP-корпусе, на внешней стороне которого имеется маркировка и ключ, позволяющий определить начало нумерации выводов (если смотреть сверху — от точку и против часовой стрелки).

Функциональная структура микросхемы К155ЛА3 имеет 4 независимых логических элемента. Объединяет их только одно, и это линии питания (общий вывод — 7, вывод 14 — положительный полюс питания). Силовые контакты микросхем, как правило, на принципиальных схемах не изображают.

Каждый отдельный элемент 2И-НЕ микросхемы К155ЛА3 на схеме обозначен DD1.1, DD1.2, DD1.3, DD1.4. С правой стороны элементов есть выходы, с левой — входы. Аналогом отечественной микросхемы К155ЛА3 является зарубежная микросхема СН7400, а вся серия К155 аналогична зарубежной СН74.

Таблица истинности микросхемы К155ЛА3

Материал: АБС + Металл + Акрил Линзы. Светодиод загорается…

Эксперименты с микросхемой К155ЛА3

На макетной плате установить микросхему К155ЛА3 на выводы, подключить питание (вывод 7 минус, вывод 14 плюс 5 вольт). Для выполнения измерений лучше использовать наборный вольтметр с сопротивлением более 10 кОм на вольт. Спросите, зачем вам нужен указатель? Потому что по движению стрелки можно определить наличие низкочастотных импульсов.

После подачи питания измерить напряжение на всех ножках К155ЛА3. При исправной микросхеме напряжение на выходных ножках (3, 6, 8 и 11) должно быть около 0,3 вольта, а на выводах (1, 2, 4, 5, 9, 10, 12 и 13) в область 1,4 В.

Для исследования функционирования логического элемента 2И-НЕ микросхемы К155ЛА3 возьмем первый элемент. Как было сказано выше, его входом являются выводы 1 и 2, а выходом — 3. Сигнал логической 1 будет служить плюсом питания через токоограничивающий резистор 1,5 кОм, а логический 0 будет браться с минус блока питания.

Первый опыт (рис. 1): На ножку 2 подаем логический 0 (подключаем к минусу питания), а на ножку 1 логическую единицу (плюс питания через 1,5 резистор кОм). Измерим напряжение на выходе 3, оно должно быть около 3,5 В (напряжение лог. 1)

Вывод один: Если на одном из входов лог.0, а на другом лог.1, то на выходе К155ЛА3 обязательно будет быть лог.1

Второй опыт (рис. 2): Теперь подадим лог.1 на оба входа 1 и 2 и, кроме одного из входов (пусть это будет 2), подключим перемычку, другой конец которого будет подключен к минусу питания. Подаем питание на схему и измеряем выходное напряжение.

Должен быть равен лог. 1. Теперь уберем перемычку, и стрелка вольтметра покажет напряжение не более 0,4 вольта, что соответствует уровню лог. 0. Установив и сняв перемычку, можно наблюдать, как «прыгает» стрелка вольтметра, свидетельствующая об изменении сигнала на выходе микросхемы К155ЛА3.

Вывод второй: Журнал сигналов. 0 на выходе элемента 2И-НЕ будет только в том случае, если на обоих его входах присутствует логический уровень 1

Следует отметить, что неподключенные входы элемента 2И-НЕ («висит в воздухе»), приводит к появлению низкого логического уровня на входе К155ЛА3.

Третий опыт (рис. 3): Если соединить оба входа 1 и 2, то из элемента 2И-НЕ получится логический элемент НЕ (инвертор). Применяя лог.0 к входу, на выходе будет лог.1 и наоборот.

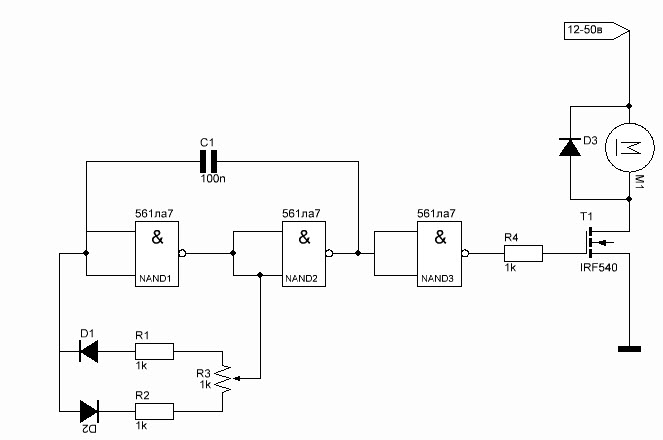

У каждого настоящего радиолюбителя есть микросхема К155ЛА3. Но обычно они считаются сильно устаревшими и серьезного применения им найти не могут, так как на многих радиолюбительских сайтах и ​​в журналах обычно описываются только схемы мигалок и игрушек. В рамках данной статьи попробуем расширить радиолюбительские горизонты в рамках использования схем на микросхеме К155ЛА3.

Данную схему можно использовать для зарядки мобильного телефона от прикуривателя бортовой сети автомобиля.

На вход радиолюбительской конструкции можно подать напряжение до 23 вольт. Вместо устаревшего транзистора П213 можно использовать более современный аналог КТ814.

Вместо диодов D9 можно использовать d18, d10. Тумблеры SA1 и SA2 служат для проверки транзисторов прямой и обратной проводимости.

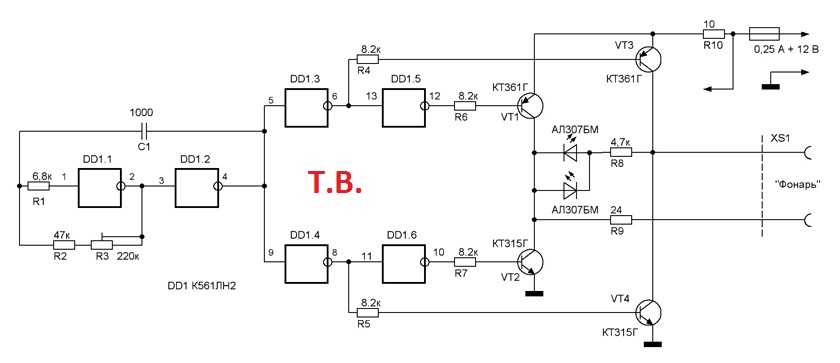

Для исключения перегрева фар может быть установлено реле времени, которое будет выключать стоп-сигналы, если они горят более 40-60 секунд, время можно изменить подбором конденсатора и резистора. Когда педаль отпускается и снова нажимается, фары снова включаются, так что безопасность вождения никоим образом не снижается.

Для повышения КПД преобразователя напряжения и предотвращения сильного перегрева в выходном каскаде схемы инвертора применены полевые транзисторы с малым сопротивлением

Сирена используется для подачи мощного и сильного звукового сигнала для привлечения людей внимание и эффективно защитите свой левый и привязанный к короткому велосипеду.
