Cхема лампового усилителя мощности звуковой частоты

Подробности

Категория: Аудио

Опубликовано 27.06.2016 08:40

Автор: Admin

Просмотров: 2035

Период, который прошел с момента сборки самого первого функционирующего прототипа мощного лампового усилителя звуковой частоты, еще раз засвидетельствовал, что по большому счету не имеется такого устройства, которое невозможно было бы модифицировать. Если бы в случае каждой поправки схемы производился бы новый ламповый усилитель – то большая часть населения города была бы их счастливыми владельцами. Но это так, небольшое преувеличение.

На самом деле было внесено несколько корректив к существующей схеме, которые содействуют более рациональной эксплуатации ламп, но модификации в их структуре были незначительными. Электрическая схема канала видоизмененного лампового усилителя представлена на рисунке.

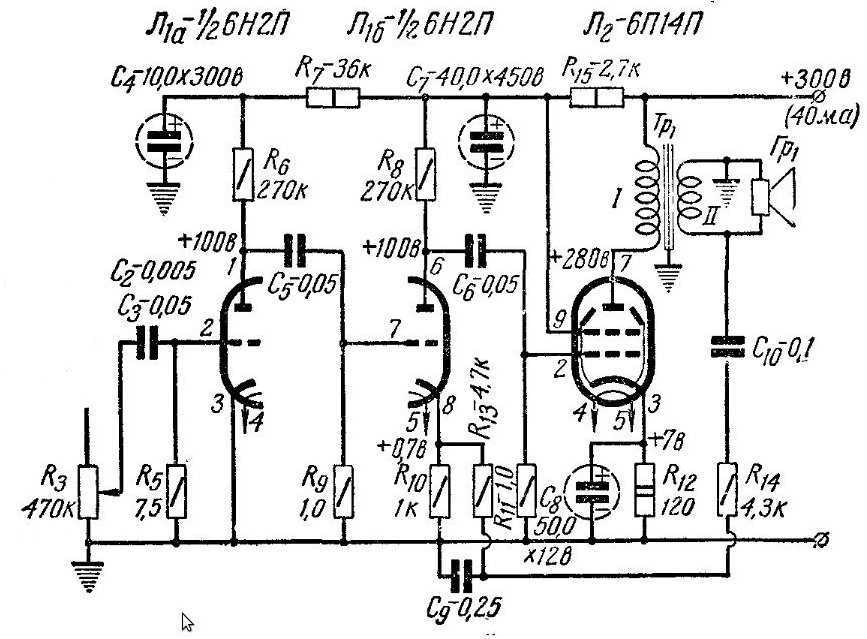

Схема лампового усилителя

Добавленные компоненты изменили общепринятую сигнатуру на принципиальной схеме.

В связи с этим следует обратить внимание на тот момент, что дальше будет употребляться другая нумерация.

Для начала, в связи с настоятельными предложениями настоящих любителей качественной звукотехники, ввели теплообменники в катодные цепи автоматического смещения (С4 и С7 для ламп VL1 иYL2 в соответствии). Эти конденсаторы способствуют устранению воздействия резисторов в цепи катода на выходное противодействие каскадов – усилителей. В случае, если на каскаде VL1 это сказывается не так очевидно, то введение теплообменника С7 в катодную цепь выходного пентода VL2 дает возможность сделать больше допустимую мощность.

Немного сложнее стала цепь подачи общей отрицательной обратной связи (R4,R7) лампы. Это было осуществлено для того, чтобы сделать слабее взаимодействие показателей данной цепи на работу лампы VL1. В результате напряжения смещения данной лампы оно почти целиком предопределяется силой сопротивляемости катодного резистора R5. В связи с этим, не нужно его подбирать вследствие модификации глубины обратной связи.

Схема лампового усилителя отличается введением еще одной двухпозиционной перемычки JP2, который дает возможность увеличить комфорт для экспериментаторов. С помощью джампера возникает возможность совершать переключение лампы из пентодного в триодный режим и обратно.

Схема лампового усилителя отображает пентодное включение, в то время когда сетка электровакуумного прибора совершает подключение к самому аноду. В данном случае вольт – амперные показатели ламп подобны характеристикам триодов, чем и объясняется этимология данного названия.

Следует отметить, что этот способ экспериментаторы должны применять достаточно осторожно, так как модификация лампового режима может повлечь потребность коррекции величины смещения на первой сетке. В результате данных манипуляций придется менять и величину сопротивления R10.В печатную плату тоже внесли доработки. При этом первоначальные габариты и показатели были сохранены, но ее монтаж стал более плотным.

Печатная плата в тандеме с перемычкой JP2 не рекомендуется к использованию, так как множество сопутствующих проводников значительно увеличивают плотность монтажа.

Нагрев конденсаторов

Было замечено много случаев, когда во время использования усилителя происходит перегрев электролитических конденсаторов. Это результат излучения тепла лампами, что не сеть большой проблемой, так как температура нагрева конденсаторов не переступает отметку 45 градусов по Цельсию, а это не составляет никакой опасности. В случае размещения усилителя на печатной плате, сборка которой предполагает открытую конструкцию, возможно, возникнет надобность задействовать тепловые элементы, чтобы снизить уровень нагрева конденсаторов.

Замена ламп

Лампы 6П14П и 6П18П очень схожи по своим показателям, отличия касаются только номинального напряжения на аноде. Заменив одну лампу на другую — поправок в схеме делать не нужно. Но замена этих двух моделей ламп иными лампами предполагает подбор катодного резистора. Подобные по характеристикам к 6П14П лампы представлены в таблице.

Здесь можно задействовать лампу 6П1П, но она имеет иную цоколевку, и при этом нужно будет менять рисунок печатной платы. Использование лампы 6П43П будет не рациональным в связи с большой величиной необходимого смещения. Лампу 6Н3П без всяких модификаций можно заменить на 6Н26П. Использование 6Н1П тоже не предусматривает корректировки схемы, но у нее другая цоколевка.
