Простое импульсное зарядное устройство для автомобильных аккумуляторов
Простое импульсное зарядное устройство для автомобильных аккумуляторов

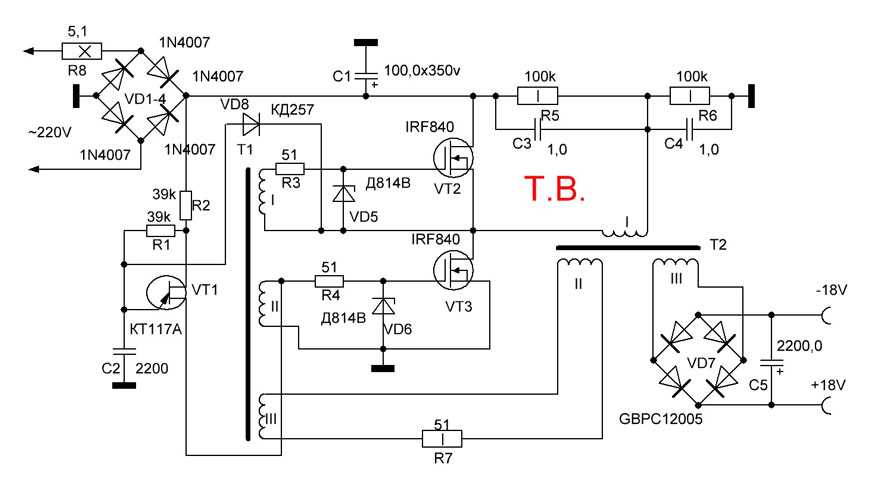

| Схема зарядного устройства |
Зачастую при изготовлении зарядных устройств для автомобильных аккумуляторов некоторые радиолюбители всё чаще отдают предпочтение импульсным устройствам. Это в основном дешевизна, не значительный вес и габариты, да и приличный ток на выходе.
Зарядное устройство обеспечивает выходной ток до 7А, имеет регулировку выходного тока и им можно заряжать аккумуляторы от шуруповёрта, бесперебойника, пальчиковые аккумуляторы и др. Запуск устройства происходит с помощью пусковой кнопки. При коротком замыкании или превышения выходного тока больше допустимого срывается генерация блокинг-генератора и устройство отключается. Повторное включение производится при помощи той же кнопки.
Устройство потребляет от сети ток не более 2А и работоспособно при напряжении 170в. Зарядное устройство состоит оно из двух частей: это высоковольтная цепь с выпрямителем, блокинг-генератором и низковольтная — со вторичным выпрямителем и ШИМ-регулятором. Сетевое напряжение через предохранитель F1 поступает на
диодный мост D1, где выпрямляется и сглаживается конденсаторами С1, С2. Постоянное напряжение в пределах 290 вольт подаётся на
блокинг-генератор. Основными элементами этого генератора являются
транзисторные ключи Т1 и Т2, которые открываются поочерёдно, благодаря
синфазному включению обмоток II и IV обратной связи высокочастотного
трансформатора. Нагружен генератор на обмотку III трансформатора.
Частота генерации лежит в пределах 20-30 кГц. Резисторы R2, R3 в цепи
эмиттеров этих транзисторов ограничивают ток, обеспечивая тем самым
мягкий режим работы. Резисторы R4, R5 ограничивают ток базы. Диоды D2,
D3 предотвращают пробой транзисторов обратным напряжением из за
индуктивных выбросов в импульсном трансформаторе.
