Автоматическое зарядное устройство для автомобильных аккумуляторов

Источники питания



В статье описано зарядное устройство для автомобильных аккумуляторов, позволяющее устанавливать зарядный ток до 10 А и автоматически отключать зарядку аккумулятора при достижении установленного напряжения на нем. В статье приведены принципиальные схемы, рисунки монтажа деталей, печатной платы, конструкции устройства и дана методика его наладки.



Большинство зарядных устройств позволяет устанавливать только требуемый ток заряда. В простых устройствах этот ток поддерживается в ручном режиме, а в части устройств он поддерживается автоматически стабилизаторами тока. При использовании таких устройств необходимо следить за процессом зарядки аккумулятора до предельно допустимого напряжения, что требует соответствующего времени и внимания. Дело в том, что перезаряд аккумулятора приводит к кипению электролита, что сокращает срок его эксплуатации. Предлагаемое зарядное устройство позволяет устанавливать ток заряда и автоматически отключать его при достижении установленной величины напряжения

Зарядное устройство построено на базе промышленного выпрямителя типа ВСА-6К (можно использовать любой выпрямитель подходящей мощности), преобразующего переменное напряжение 220 В в фиксированные постоянные напряжения 12 В и 24 В, которые переключаются пакетным переключателем. Выпрямитель рассчитан на ток в нагрузке до 24 А и не содержит сглаживающего фильтра. Для заряда аккумуляторных батарей выпрямитель дополнен электронной схемой управления, позволяющей устанавливать необходимый ток заряда и величину номинального напряжения отключения зарядного устройства от аккумуляторной батареи при достижении полной зарядки.

Зарядное устройство, в основном, предназначено для зарядки автомобильных аккумуляторов напряжением 12 В и зарядным током до 10 А, а также может использоваться для других целей. Для зарядки указанных аккумуляторов используется выпрямленное напряжение 24 В, а для аккумуляторов напряжением 6 В — напряжение 12 В. Сглаживающий фильтр к выходу выпрямителя подключать нельзя, т. к, тиристор может закрываться только при достижении напряжения ноля, а открываться в нужный момент схемой управления.

Рис.1 Схема силовой части зарядного устройства

Принципиальная схема подключения выпрямителя ВСА-6К к плате электронной схемы управления и к внешним элементам приведена на рис.1. Выводы зарядного устройства для подключения аккумуляторной батареи соединены со штатными клеммами лицевой панели выпрямителя ХЗ и Х4. Для использования фиксированных постоянных напряжений 12 В или 24 В при использовании устройства в других целях штатные выводы выпрямителя подключены к винтовым клеммам XI и Х2, расположенным на изоляционной планке рядом с предохранителем FU2, которые закрыты съемной крышкой правой боковой стенки аппарата.

Вольтметр выпрямителя соединен с клеммами подключения аккумуляторной батареи.

Амперметр остается включенным в общую цепь «+» и измеряет как ток заряда аккумулятора, так и ток нагрузки, подключаемой к клеммам X1 и Х2. Напряжение на схему управления подается только при подключенной аккумуляторной батарее.

Поступающие в продажу аккумуляторные батареи, обычно, заряженные и залитые электролитом или сухозаряженные без электролита. Они требуют только до-зарядки до номинальной емкости. Эксплуатируемые автомобильные аккумуляторы также требуют дозарядки после техобслуживания или длительного простоя. Если случится необходимость формовать и заряжать аккумулятор с «нуля», то первоначально его необходимо подзарядить от источника с фиксированным напряжением 12 В через реостат, которым выставляется требуемый зарядный ток. После достижения напряжения на аккумуляторе порядка 10 В дальнейшие операции можно производить, подключив его к клеммам ХЗ, Х4.

Для последующего описания работы зарядного устройства следует кратко напомнить, что кислотные аккумуляторные батареи, которые используются в легковых автомобилях, содержат шесть банок. При достижении напряжения на банке 2,4 В начинается газовыделение взрывоопасной кислородно-водородной смеси, что свидетельствует о полной зарядке батареи. Газовыделение разрушает активную массу, содержащуюся в свинцовых аккумуляторных пластинах, поэтому для обеспечения максимального срока службы аккумулятора напряжение на каждом его элементе в среднем не должно превышать 2,3 В, учитывая также то, что внутренние сопротивления элементов и напряжения на них могут несколько отличаться друг от друга. В итоге это соответствует максимальному напряжению батареи 13,8 В, при котором зарядное устройство должно автоматически отключиться.

 Работа устройства

Принципиальная схема управления приведена на рис.2, монтаж деталей показан на рис.З, а печатная плата — на рис.4. Схема управления состоит из усилителя постоянного напряжения на транзисторах VT1, VT2 , VT3 и схемы с аналогом однопереходного транзистора на VT4 и VT5, которая управляет тиристором VS1 для установки необходимого зарядного тока.

Применение аналога вместо обычного однопереходного транзистора (например, КТ117А-Г) выгодно тем, что выбором транзисторов и резисторов R9 — R1 1 можно подбирать необходимые его характеристики.

При напряжении на аккумуляторе меньше 13,8 В транзистор VT3 закрыт, а VT2 и VT1 открыты. На вывод 6 платы управления поступают положительные полуволны напряжения с диодного моста выпрямителя, которые накладываются на постоянное напряжение аккумулятора и через открытый VT1, VD1, R8 подаются на тиристорный регулятор тока.

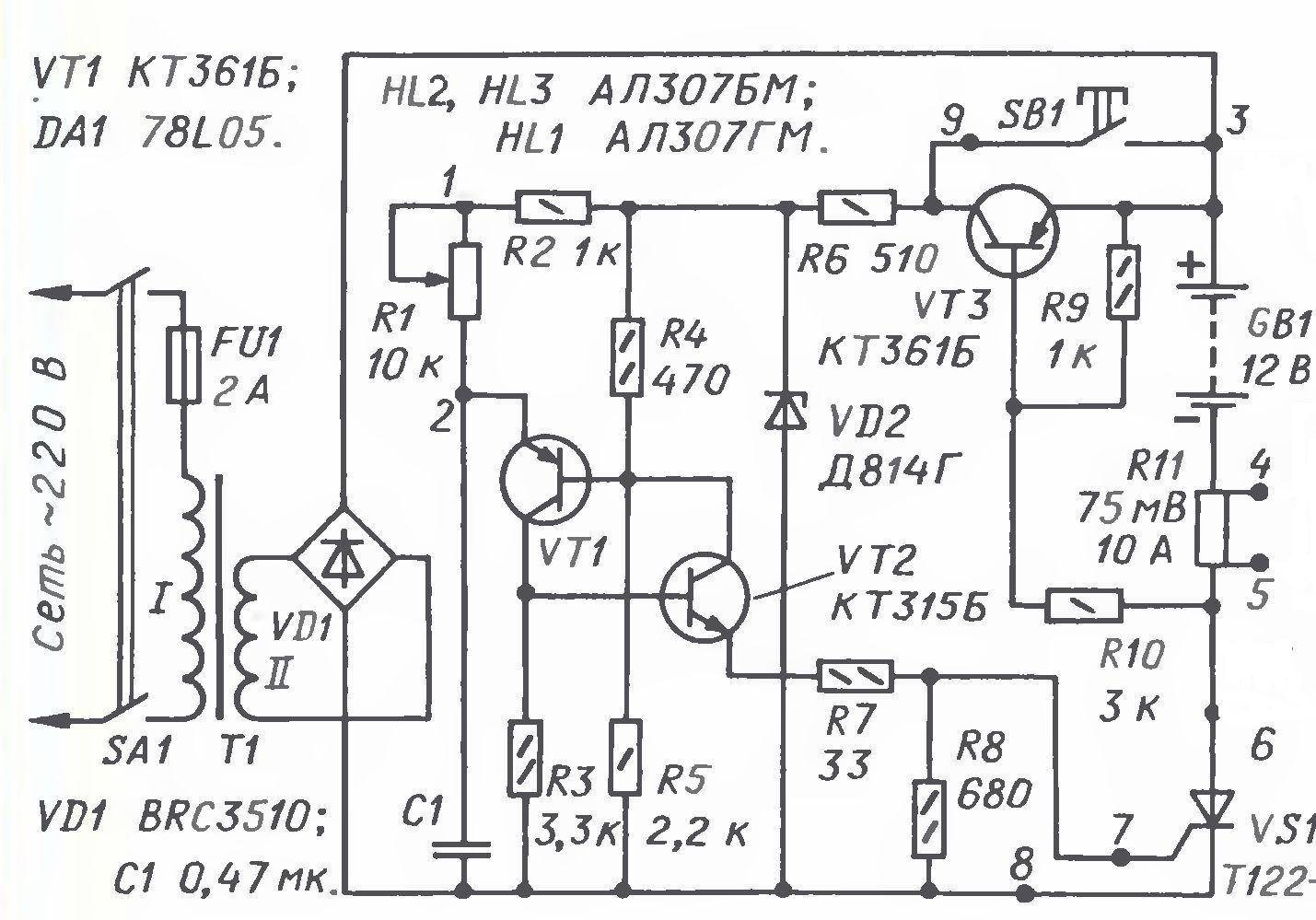

Рис.2 Схема управления

Он работает следующим образом: напряжение с R8 поступает на базу VT4 и через регулятор установки зарядного тока R12 на конденсатор С1.

В начальный момент VT4 и VT5 закрыты. При заряде С1 до напряжения срабатывания аналога однопереходного транзистора с эмиттера VT5 подается импульс на управляющий электрод тиристора, который открывается и замыкает цепь заряда аккумулятора. При этом С1 быстро разряжается через низкое сопротивление открытого аналога однопереходного транзистора. При поступлении следующего импульса процесс повторяется. Чем меньше величина сопротивления R12 (рис.1), тем быстрее заряжается С1 и открывается VS1, в результате чего он дольше находится в открытом состоянии, и тем больше зарядный ток. Свечение VD1 сигнализирует о зарядке аккумулятора.

При достижении напряжения на аккумуляторе 13,8 В, что соответствует его полной зарядке, транзистор VT3 открывается, а VT2 и VT1 закрываются, напряжение на схеме управления тиристором исчезает, заряд аккумулятора прекращается и гаснет светодиод VD1.

Наладка устройства

Наладка зарядного устройства выполняется при открытой его лицевой панели и заключается в установке напряжения отключения зарядного тока. Для этого необходимо вольтметр класса точности не хуже 1,5 подключить к аккумулятору, убедиться в наличии на нем напряжения не менее 10,8 В (разряд кислотного аккумулятора напряжением 12 В до напряжения ниже 10,8 В не допускается), установить зарядный ток (величиной 0,1 емкости аккумулятора), а движок подстроечного резистора R5 установить в среднее положение и начать зарядку.

Если зарядное устройство отключилось при напряжении на аккумуляторе меньше 13,8 В, то движок резистора R5 необходимо повернуть на некоторый угол против часовой стрелки до зажигания светодиода и продолжить зарядку до 13,8 В, а если устройство не отключилось при этом напряжении — повернуть движок по часовой стрелке до отключения устройства. При этом светодиод должен погаснуть. На этом наладка схемы заканчивается и лицевая панель устанавливается на свое место. Для дальнейшей эксплуатации зарядного устройства необходимо заметить, какое положение стрелки штатного вольтметра соответствует напряжению 13,8 В, чтобы не пользоваться дополнительным вольтметром.

Рис.З

Рис.4

Рис.5

Конструктивно плата управления, тиристор с охладителем, светодиод VD1 и переменный резистор R12 установки зарядного тока закреплены на внутренней стороне лицевой панели (рис.5) Радиатор тиристора закреплен на панели с применением двух текстолитовых полосок. К одной он прикреплен двумя винтами М3 с потайной головкой, а другая служит изоляционной прокладкой.

Плата управления закреплена дополнительной гайкой на выводе амперметра, который не должен касаться ее печатных дорожек.

В заключение следует отметить, что данное устройство может обеспечить зарядный ток до 24 А при установке более мощного тиристора и предохранителя FU2 на ток 25 А.

Анатолий Журенков

Литература

1. С. Елкин Применение тринисторных регуляторов с фазоимпульсным управлением // Радиоамматор. — 1998.-№9.-С.37-38.

2. В. Воевода Простое тринисторное зарядное устройство // Радио. — 2001. — № 11. — С.35.

Смотрите так же: Зарядные устройства





radiopolyus.ru

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ АВТОМОБИЛЬНОГО АККУМУЛЯТОРА

В интернете можно встретить много всяких схем зарядных устройств (по ссылке смотрите полный сборник). Какие-то лучше, какие-то хуже по своим параметрам. Спорить же о недостатках и достоинствах этих схем мы будем только после того, как лично соберём и испытаем. Ещё раз повторимся: голое теоретизирование не приветствуется! Только собрав и проверив в работе какое — либо устройство, мы имеем право осуждать и обсуждать его. Итак, на ваш суд уважаемый посетитель сайта «ТЕХНИК», предъявляем описание и схему очередного, но проверенного и достаточно эффективного, зарядно — восстановительного устройства для автомобильных аккумуляторов.

Схема его заимствована в гораздо упрощённом варианте от промышленного зарядного устройства для автомобильных аккумуляторов на основе тиристора. Принцип действия его похож на зарядно — восстановительное устройство из этой статьи.

Как видите всё довольно стандартно: трансформатор, выпрямитель, генератор импульсов с регулируемой скважностью и ключ на мощном тиристоре. Несколько упростив эту конструкцию, получаем более простую схему зарядного устройства для автомобильных аккумуляторов.





Здесь мы видим то-же самое: трансформатор, выпрямитель, генератор импульсов и ключ на тиристоре. Отличие лишь в том, что отсутствует узел контроля заряда. Да это и не обязательно. Опыт показывает, что для заряда автомобильных аккумуляторов достаточно выдержать определённое время заряда и прикинуть в конце напряжение на аккумуляторе вольтметром. Всё, и не надо ничего усложнять. Тиристор КУ202, установленный в схему, несколько слабоват, и есть вероятность его выхода из строя — пробой импульсами большого тока. Но проработав больше года схема по прежнему остаётся исправной. Вольтметр и амперметр обязательно нужны для лучшей информативности процесса заряда аккумулятора. Тиристор КУ202 и выпрямительные диоды обязательно крепим на алюминиевый радиатор. Площадь подобрать такую, чтоб ничего не грелось. Трансформатор Т1 — габаритной мощностью 100 — 150 Вт. Можно взять ТС180 от ламповых телевизоров и домотать вторичку до нужного напряжения. Провод для шнуров и обмоток берём в зависимости от тока по таблице:

Готовое зарядно — восстановительного устройства для автомобильных аккумуляторов помещаем в подходящий или самодельный, из пластика, изоляционный корпус.

Схему ещё одного достойного автомобильного зарядного устройства смотрите здесь , а вопросы по зарядному задаём на ФОРУМЕ

     Материал предоставил ZU77
