Датчики на эффекте Холла компании Honeywell
29 ноября 2007
В зависимости от назначения, датчики различаются по конструктивным и электрическим характеристикам. Однако все они имеют один и тот же принцип работы, основанный на элементе Холла. Условно все датчики можно разделить на две группы: с линейным и логическим выходом.
Датчики с линейным выходом обычно применяются для определения небольших перемещений или построения более сложных датчиков, например в составе датчиков тока с гальванической развязкой. Они состоят из полупроводникового элемента Холла, стабилизатора питания, дифференциального усилителя и выходного каскада. В зависимости от модели, выходной каскад датчика может представлять собой усилитель на биполярном транзисторе, включенном по схеме с открытым коллектором (p-n-p) или по двухтактной схеме (p-n-p + n-p-n). Выходное напряжение этих датчиков находится в линейной зависимости от величины вектора магнитной индукции. За пределами рабочей области датчик входит в насыщение.
Таблица 1. Линейные датчики магнитного поля на эффекте Холла
| Наимено- вание | В, Гс | Чувст., мВ/Гс | Uпит., В | Iпит., мА | Iвых. макс., мА | Траб., °С | Внешний вид |
|---|---|---|---|---|---|---|---|
| SS49 | ±400 | 0,6…1,25 | 4…10 | 4 | 20 | -25…85 | |
| SS495A | ±670 | 6…14 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS495A1 | ±670 | 6…14 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS495A2 | ±670 | 6…14 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS496A | ±840 | 4,8…12 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS496A1 | ±840 | 4,8…12 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS494B | ±420 | 9,7…24 | 4,5…10,5 | 8,7 | 1,5 | -40…150 | |
| SS94A1 | ±500 | 5 | 6,6…12,6 | 13 | 1 | -40…125 | |
| SS94A1E | ±500 | 5 | 6,6…12,6 | 13 | 1 | -40…125 | |
| SS94A1F | ±100 | 25 | 6,6…12,6 | 13 | 1 | -40…125 | |
| SS94A2 | ±500 | 5 | 6,6…12,6 | 13 | 1 | -40…125 | |
| SS94A2D | ±2500 | 1 | 6,6…12,6 | 13 | 1 | -40…125 | |
| 91SS12-2 | ±400 | 7,5 | 8…16 | 19 | 10 | -40…150 | |
| 91SS16-3 | ±400 | 9 | 8…16 | 19 | 10 | -40…150 |

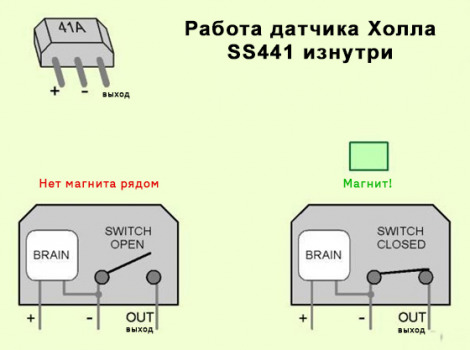

Датчики же с логическим выходом обычно применяются для определения наличия какого-либо ферромагнитного объекта в поле «зрения» датчика.
Таблица 2. Логические датчики магнитного поля на эффекте Холла
| Наиме- нование | Bвкл., Гс max | Bвыкл., Гс min | Iвых. макс., мА | Uпит., В | Iпит., мА | Траб., °С | Внешний вид |
|---|---|---|---|---|---|---|---|
| 513SS16 | 340 | 30 | 20 | 6…16 | 10 | -40…150 | |
| 517SS16 | 140 | -140 | 20 | 6…16 | 10 | -40…150 | |
| 55SS16 | 400 | 57 | 10 | 4,5…9 | 4 | -40…150 | |
| 613SS2 | 495 | 50 | 20 | 6…16 | 10 | -40…150 | |
| 65SS4 | 82 | 10 | 4,5…9 | 4 | -40…100 | ||
| SS41 | 40 | -40 | 20 | 4,5…24 | 15 | -55…150 | |
| SS46 | 150 | -150 | 10 | 4,5…24 | 8,7 | -55…150 | |
| SS411A | 20 | -20 | 3,8…30 | 7,5 | -40…150 | ||
| SS413A | 50 | -50 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS441A | 85 | 55 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS443A | 145 | 115 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS449A | 350 | 275 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS461A | 50 | -50 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS466A | 140 | -140 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS511AT | 20 | -20 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS513AT | 50 | -50 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS51T | 40 | -40 | 20 | 4,5…24 | 7,5 | -40…150 | |
| SS541AT | 85 | 55 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS543AT | 145 | 115 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS549AT | 350 | 275 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS561AT | 50 | -50 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SS566AT | 140 | -140 | 20 | 3,8…30 | 7,5 | -40…150 | |
| SR13C-A1 | 180 | 75 | 20 | 3,8…30 | 13 | -40…150 | |
| SR13D-A1 | 115 | 20 | 20 | 3,8…30 | 13 | -40…150 | |
| SR13F-A1 | 390 | 235 | 20 | 3,8…30 | 13 | -40…150 | |
| SR13R-A1 | 85 | -85 | 20 | 3,8…30 | 13 | -40…150 | |
| SR15C-A3 | 180 | 75 | 20 | 3,8…30 | 13 | -40…150 | |
| SR3B-A1 | 90 | -90 | 10 | 4,5…24 | 15 | -40…85 | |
| SR3C-A1 | 150 | 100 | 10 | 4,5…24 | 19 | -40…85 | |
| SR3F-A1 | 400 | 185 | 10 | 4,5…24 | 18 | -40…85 | |
| SR3G-A1 | 350 | 280 | 10 | 4,5…24 | 22 | -40…85 | |
| 103SR11-A1 | 350 | 215 | 20 | 45…5. 5 | 4 | -40…100 | |
| 103SR12-A1 | 345 | 245 | 20 | 6…24 | 10 | -40…100 | |
| 103SR13-A1 | 400 | 250 | 20 | 4,5…24 | 10 | -40…100 | |
| 103SR14-A1 | 90 | 45 | 20 | 4,5…24 | 10 | -40…100 | |
| 103SR17-A1 | 50 | -50 | 20 | 4,5…24 | 10 | -40…100 | |
| 103SR18-1 | 50 | -50 | 20 | 4,5…24 | 10 | -40…100 |
Получение технической информации, заказ образцов, поставка —
e-mail: sensors.
[email protected]
Новая серия миниатюрных концевых выключателей
Новую серию 91MCE концевых выключателей компании Honeywell отличают миниатюрные размеры, невысокая цена и соответствие максимально высоким требованиям, предъявляемым в промышленности.
Сконструированные в компактном 20 мм. корпусе, выключатели 91MCE предназначены для OEM-приложений с ограниченным пространством монтажа. Серия предлагает различные варианты приводов головок и рычагов, соответствует стандартам: IP65, NEMA 1, 4, 12, 13. Срок службы выключателей — 5 млн. операций.
Выключатели Honeywell серии 91MCE предназначены для широкого круга промышленных применений: оборудование машин, оснащение лифтов, эскалаторов, дверей и другое.
Низковольтный датчик температуры/температурный ключ
Компания National Semiconductor выпустила LM26LV — низковольтный микропотребляющий датчик температуры и ключ с двумя выходами.
Уровень температуры переключения может быть предварительно настроен на любую температуру от 0 до 150°С. Встроенный температурный гистерезис сохраняет устойчивость показаний в случае нестабильности температуры.
LM26LV генерирует сигнал в случае достижения подложкой компонента температуры Ttrip. Микросхема возвращается в исходное состояние в случае падения температуры ниже Ttrip-Thyst.
На аналоговом выходе Vtemp устанавливается напряжение, обратно пропорциональное измеренной температуре. При подаче на вход TRIP TEST положительного напряжения (логической единицы), на выходах устанавливаются следующие состояния:
1) цифровые выходы переходят в состяние для тестирования;
2) на выходе Vtemp устанавливается напряжение, соответствующее Vtrip.
Минимальное напряжение питания в 1,6 В позволяет применять микросхему для систем с низким уровнем напряжения питания.
Основные параметры
- Низкое напряжение питания: 1,6 В
- Низкий ток покоя
- Выходы двухтактный (push-pull) и с открытым коллектором
- Широкий диапазон установки точки перехода: 1…150°С
- Линейный выход напряжения Vtemp
- Защита от короткого замыкания по выходу Vtemp
- Точность обеспечивается в диапазоне -50…150°С
Применение
- Портативные приборы
- Беспроводные трансиверы
- Управление батареями
•••
Радио для всех — Собираем недорогой магнитометр на Arduino
Термин «магнитометр» является чем-то вроде неправильного употребления.
Прибор, который мы описываем, производит напряжение, пропорциональное напряженности магнитного поля (B), а не производит выходной сигнал в магнитных единицах. Причина этого двояка. Во-первых, к прибору можно подключить один из нескольких датчиков Холла, каждый со своей чувствительностью. Во-вторых, во многих случаях точное значение B не представляет интереса. Рассмотрим эксперимент, целью которого является определение того, как напряженность магнитного поля уменьшается с расстоянием. Можно было бы построить B-значения в зависимости от расстояния и изучить наклон. В качестве другого примера: при сравнении относительных B-полей магнитов не нужны абсолютные значения B. Что важно в этих экспериментах, так это линейная зависимость между выходным сигналом датчика и B-полем. Магнитометр, описанный в этой статье, предназначен для таких экспериментов. Тем не менее, можно выполнить преобразование напряжения в значения B с помощью эталонного магнитного поля или сравнения с калиброванным датчиком.
Еще одной особенностью прибора является его базовый компьютерный интерфейс, позволяющий проводить эксперименты под управлением компьютера. Далее в этой статье я опишу, как я автоматизировал измерение кривой BH металлического стержня.
РЕАЛИЗАЦИЯ И ОПИСАНИЕ СХЕМЫ
Как показано на рис. 1 , устройство состоит из Arduino Nano, ЖК-дисплея, двух переключателей, преобразователя постоянного тока в постоянный и трех разъемов Molex KK.
РИСУНОК 1. Устройство магнитометра.
На рис. 2 показан датчик Холла Honeywell SS495A и узел, который подключается к печатной плате.
РИСУНОК 2. Датчик Холла Honeywell SS495A.
Схема питается от пятивольтового блока питания. Общий потребляемый ток составляет 60 мА и может питаться от 4-х батареек типа АА или пятивольтового источника питания USB. Диод Шоттки (D1) обеспечивает защиту от обратной полярности. Для учета различных входных напряжений питания в схеме используется регулируемый повышающий DC/DC преобразователь Pololu 791.
Выходное напряжение преобразователя постоянного тока установлено на 6,5 В, которое поступает на контакт V IN на Nano. Встроенный линейный стабилизатор на пять вольт питает остальную часть схемы. Контакты D2-D5, D11 и D12 (20-23, 29, 30) Arduino подключены к ЖК-дисплею 2×16 с подсветкой. Сама подсветка управляется тумблером, подключенным к блоку питания, а потенциометр 10K обеспечивает регулировку контрастности ЖК-дисплея. Переключатель режима управляет тем, как отображается ЖК-дисплей.
Схема цепи.
Режимы описаны далее в статье. Кнопочный переключатель имеет встроенный светодиод, который используется в качестве индикатора включения. Разъем последовательного ввода/вывода обеспечивает доступ к контактам последовательного COM-порта Nano.
ДАТЧИК
Эффект Холла был открыт Эдвином Холлом в 1879 году . На рис. 3 показан принцип.
РИСУНОК 3. Эффект Холла.
Когда проводник, проводящий электричество, помещается в магнитное поле, носители заряда испытывают силу, перпендикулярную как электрическому полю, так и направлению потока.
Это приводит к тому, что носители собираются или «сбиваются в кучу» на одной стороне проводника, что приводит к небольшой разнице напряжений. Это напряжение Холла. Несмотря на то, что в металлических проводниках напряжение Холла чрезвычайно мало, в полупроводниках оно гораздо более выражено. Страница Википедии, посвященная эффекту Холла, служит отличной демонстрацией. В настоящее время датчики на эффекте Холла широко используются в качестве магнитных и токовых датчиков. Бесконтактные измерения переменного тока можно выполнить, намотав измерительную катушку на проводник с током. Переменный ток индуцирует напряжение в приемной катушке, которое затем можно измерить. Это основа трансформаторов тока. Постоянный (постоянный) ток не создает изменяющегося магнитного поля, и трансформаторы тока для этих токов не работают. Однако датчики Холла могут генерировать выходной сигнал в ответ на магнитное поле постоянного тока. Датчики тока на эффекте Холла широко используются там, где резисторы для измерения тока неуместны.
Магнитные датчики Холла доступны в виде интегральных схем, которые объединяют чувствительный элемент и электронику обработки сигналов в одном блоке. Эти датчики доступны с цифровыми и аналоговыми выходами. Цифровой датчик обеспечивает высокий/низкий выходной сигнал, когда воспринимаемое магнитное поле превышает пороговое значение. Некоторые приложения включают магнитные переключатели и измерение скорости вращения машин. Аналоговые датчики на эффекте Холла обычно являются радиометрическими с выходными напряжениями, которые сильно линейны с воспринимаемым магнитным полем, а максимальные значения прямо пропорциональны напряжению источника питания. Поэтому для проведения точных магнитных измерений требуется регулируемый источник питания.
Датчик в нашем магнитометре представляет собой радиометрический аналоговый датчик Honeywell SS495A ( рис. 4 ).
РИСУНОК 4. Датчик Холла Honeywell SS495A.
Чувствительность датчика Холла обычно выражается либо в милливольтах на гаусс (мВ/Гс), либо в милливольтах на миллитесла (мВ/мТл).
Чтобы преобразовать чувствительность из мВ/мТл в мВ/Гс, умножьте значение мВ/мТл на 10. Чувствительность SS495A составляет 3,125±0,125 мВ/Гс при напряжении питания 5 В. Неопределенность в чувствительности несколько велика и составляет 4%. Линейность выше при -1,5%, а зависимость от температуры также мала при ±0,06%/°C. Напряжение источника питания может варьироваться от 4,5 В до 6,5 В, потребляя примерно 6 мА. В схеме LM4040 работает как высокоточный стабилитрон и обеспечивает 4,096 В. Значение резистора R5 таково, что тока достаточно для питания датчика Холла и регулирования стабилитрона LM4040. C1 — это развязывающий конденсатор, обеспечивающий чистоту источника питания. Напряжение 4,096 поступает на контакт V REF на Nano.
Схема печатной платы Eagle.
Поскольку это радиометрический датчик, SS495A выдает выходное напряжение от 0 до 4,096 В. Без приложенного магнитного поля выходное напряжение составляет 2,048 В. При наличии магнитного поля в одном направлении напряжение увеличивается и достигает значения 4,096 В в присутствии сильного магнитного поля.
Когда поле меняется на противоположное, выходное напряжение уменьшается с 2,048 до 0 В в присутствии сильного магнитного поля. Выход SS495A подключен к контакту A0 (5) на Arduino, который является входным контактом ADC0 Nano.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
Программное обеспечение достаточно простое. Мы будем использовать библиотеку LiquidCrystal LCD Arduino. Назначение контактов для ЖК-дисплея и аналоговых входов находится в блоке настройки , а выходной сигнал датчика оцифровывается, масштабируется, форматируется и отправляется на ЖК-дисплей в блоке контура .
СЕНСОРНЫЙ КАБЕЛЬ
Датчик SS495A подключается к плоскому ленточному кабелю с трехконтактным разъемом KK, который подключается к печатной плате. Ленточный кабель отделен от стандартного ленточного кабеля. После припайки проводов к штырям датчика термоусадочная трубка с клеевым покрытием надевается на соединения и нагревается. В результате получается прочный, небольшой, водонепроницаемый датчик с гибким соединением с печатной платой.
Процесс сборки показан на рисунке 5 .
РИСУНОК 5. Процесс сборки датчика Холла.
КАЛИБРОВКА
Как упоминалось во введении, цель магнитометра не в том, чтобы обеспечивать измерения в магнитных единицах (т. е. Гаусс), а выходные данные в значениях напряжения. Однако при желании эти значения можно преобразовать в B-значения следующим образом:
где VB — выходной сигнал магнитометра, а KS — чувствительность SS495A. Если имеется профессиональный магнитометр, можно измерить некоторые значения B с помощью обоих инструментов и сравнить.
ДЕМОНСТРАЦИЯ
Чтобы проиллюстрировать полезность магнитометра, он был использован для измерения кривой BH короткого стержня из мягкой стали. На рис. 6 показана установка, состоящая из следующего: опорная плита с двумя прорезями для удержания катушки на месте; люлька для стального стержня; и кронштейн для фиксации датчика Холла на месте.
РИСУНОК 6. Вид с высоты птичьего полета на опорную плиту в сборе.
Катушка состоит из 1313 витков магнитного провода 22 AWG, намотанного на пластиковую катушку размером примерно 2×0,8 дюйма.
На рис. 7 представлена блок-схема электронной установки.
РИСУНОК 7. Блок-схема электронной установки. Обратите внимание на направление тока.
Магнитометр подключается к компьютеру через последовательный порт. Батарея 12 В и программируемая нагрузка постоянного тока BK Precision 8500 используются для подачи постоянного тока от 0 до 3,5 А через катушку. Эта схема постоянного тока необходима для борьбы с эффектами повышения температуры и, как следствие, увеличения сопротивления катушки при больших токах. Нагрузка также контролируется компьютером. Чтобы изменить направление тока через катушку, я использовал Arduino Micro для активации реле DPDT, подключенного для изменения полярности. Он подключен к третьему последовательному порту на компьютере. Физический обзор показан на рисунке 8 .
РИСУНОК 8. Полная экспериментальная установка.
Сценарий MATLAB управляет сбором данных. Он изменяет ток от 0 А до 3,5 А с шагом 100 мА. Затем он уменьшает ток с шагом 100 мА, пока ток не станет равным нулю. Затем скрипт активирует реле для изменения полярности, а затем оно увеличивает и уменьшает ток, как и раньше.
На рис. 9 показан результат автоматического измерения, выполненного с помощью описанной установки.
РИСУНОК 9. Экспериментальная кривая BH. Отдельные пути обозначены цветом для ясности.
Есть пять путей. P 1 — начальная намагниченность стержня. B увеличивается линейно с H , но около H = 0,5×105 ат/м стержень насыщается, и B не увеличивается при увеличении H.
Затем H уменьшается ( P 2 ), но, поскольку магнитные домены стержня были перестроены во время P 1 , B не следует по тому же пути во время P 2 , как это было в P 1 .
Когда H достигает 0, остается остаток B. Затем направление H меняется на противоположное ( P 3 ) и величина B увеличивается до тех пор, пока стержень не насыщается при H = 0,5×10 5 ат/м.
Когда величина H уменьшается, кривая соответствует P 4 . При H = 0 в стержне снова имеется остаток B.
Наконец, когда полярность H меняется на противоположную и амплитуда увеличивается, кривая повторяет P 5 . Крупный план кривой BH вокруг начала координат показан на рисунке 10 .
РИСУНОК 10. Крупный план кривой BH вокруг начала координат, показывающий коэрцитивную силу и удерживающую способность.
ЗАКЛЮЧЕНИЕ
В этой статье мы описали магнитометр на основе эффекта Холла. В нем используется недорогой аналоговый датчик Холла, Arduino и ЖК-дисплей. Линейность магнитометра удивительно хороша по сравнению с коммерческим магнитометром. Магнитометр может управляться вручную или производить измерения под управлением компьютера. Затем я использовал магнитометр в управляемой компьютером установке для измерения кривой BH небольшого образца магнитного материала.
Детали
Description | Manufacturer | Manufacturer Part |
15-pin Female Header for Nano | TE Connectivity AMP Connectors | 1-534237-3 |
16-pin Receptable for LCD | TE Connectivity AMP Connectors | 1-534237-4 |
Aluminum Board Standoffs | Keystone | 8403 |
Arduino Nano | Arduino | A000005 |
Backlight Toggle Switch | NKK Switches | A11JP |
Brightness Control | Suntan | TSR-3386U |
Capacitor (0. | KEMET | C330C104K2R5TA |
DC-to-DC Converter | Pololu | 791 |
LCD Display | Newhaven Display | NHD-0216XZ-FSW-GBW |
LCD Standoffs | RAF Electronic Hardware | 2057-440-AL |
Metal Screws (No. 4) |
|
|
Mode Switch | SparkFun | COM-10439 |
Nylon Board Standoffs | Keystone | 1902F |
Nylon Screws (No. 4) |
|
|
Power Supply Connectors | Molex | 22232021 |
Resistor (100) | Stackpole | CF14JT100R |
Resistor (10K) | Stackpole | CF14JT10K0 |
Resistor (120) | Stackpole | CF14JT120R |
Resistor (680) | Stackpole | CF14JT680R |
Reverse Polarity Protection Diode | Diodes Incorporated | 1N5819-T |
Sensor Head | Honeywell | SS495A |
Sensor Input/Output Connectors | Molex | 22232031 |
Serial Input/Output Connectors | Molex | 22232041 |
Voltage Reference | Texas Instruments | LM4040DIZ-4. |
1μ)
1/NOPB
