MC34063 схема

В начальном состоянии вольфрамовая нить лампы накаливания находится в холодном состоянии и обладает определенным сопротивлением. Например, у лампы накаливания мощностью 75 Вт это сопротивление равно 52,4 Ом. Вспомним закон Ома для участка цепи. Время протекания пускового тока зависит от скорости нагрева нити накаливания и составляет в среднем чуть меньше секунды. При частом включении лампы пусковой ток со временем приведет к перегоранию вольфрамовой нити. К сожалению, это неизбежный процесс.

17 схем импульсных преобразователей напряжения DC-DC

MC — универсальная микросхема для самых простых импульсных преобразователей. На ней без применения внешних переключающих транзисторов можно строить понижающие, повышающие и инвертирующие преобразователи. А это основные типы преобразователей, не имеющих гальванической развязки. Генератор импульсов постоянно сбрасывает RS-триггер, если напряжение на входе микросхемы 5 — низкое, то компаратор выдает сигнал на вход S сигнал устанавливающий триггер и соответственно включающий транзисторы VT2 и VT1. Чем быстрее придет сигнал на вход S тем больше времени транзистор будет находиться в открытом состоянии и тем больше энергии будет передано со входа на выход микросхемы. А если напряжение на входе 5 поднять выше 1,25 В, то триггер вообще не будет устанавливаться. И энергия не будет передаваться на выход микросхемы.

Эта же схема включения есть и в даташите на MC Нужно собрать устройство, обеспечивающее стабильное напряжение.

34063ap1 схема включения с транзистором

Обычно в схемах дозиметров и индикаторов радиоактивности применяют для питания счетчиковГейгера источники на основе однотранзисторного блокинг-генератора. Конечно, такая схема проста, но у неё есть и недостатки — практически полное отсутствие стабилизации выходного напряжения, которое поступает на анод счетчика Гейгера. А ведь чувствительность счетчика Гейгера напрямую зависит от напряжения между его электродами.

Известно, что одним из способом избежать квартирной кражи, в то время когда владелец или жилец квартиры в отъезде, является способ при котором в квартире оставляют включенным свет. Однако при длительном наблюдении вор может заметить, что свет горит только в одной комнате всё время. В тоже время если сценарий работы будет периодически изменяться, с наступлением темноты включается свет, затем телевизор, по окончании передачи телевизор выключается, затем через полчаса-час гаснет свет, днём иногда работает телевизор. Логин: Пароль: Напомнить пароль? Схемы каких устройств вам наиболее интересны?

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими.

MC представляет собой достаточно распространенный тип микроконтроллера для построения преобразователей напряжения как с низкого уровня в высокий, так и с высокого в низкий. Особенности микросхемы заключаются в ее технических характеристиках и рабочих показателях. Устройство хорошо держит нагрузки с током коммутации до 1,5 А, что говорит о широкой сфере его использования в различных импульсных преобразователях с высокими практическими характеристиками. Оглавление: Описание микросхемы Аналоги Параметры микросхемы Типовая схема включения Схема включения на понижение напряжения и стабилизации Другие режимы работы Схема на MCA повышения напряжения с внешним транзистором Драйвер светодиодов Зарядное устройство на MC Стабилизация и преобразование напряжения — это немаловажная функция, которая используется во многих устройствах.

Микросхема MCA применяется в импульсных источниках питания со входным напряжением от 3 до 40В и выходным током до 1,5А:. Поэтому будем рассматривать только первые два варианта использования микросхемы MCA. Рекомендуемая литература.


Mc34063a схема включения на повышение

Импульсный регулятор напряжения MC34063A (полный российский аналог КР1156ЕУ5) – специально разработанная микросхема для DC-DC преобразователей с минимальным количеством внешних элементов. Микросхема MC34063A применяется в импульсных источниках питания со входным напряжением от 3 до 40В и выходным током до 1,5А:

повышающих (Step-up converter)

понижающих (Step-down converter)

инвертирующих (Voltage inverting converter).

На практике приходилось встречаться только с вариантами источников питания

повышающих – Феликс 02К, цепь формирования 24В из 12В

понижающих – практически все фискальные регистраторы работающие от 24В, принтеры этикеток и прочее оборудование, где входное напряжение питания больше 5 вольт. Поэтому будем рассматривать только первые два варианта использования микросхемы MC34063A.

Рекомендуемая литература.

  1. Datasheet MC34063A на английском (скачать).
  2. Описание работы КР1156ЕУ5 (аналог MC34063A) на русском (cкачать).
  3. И.Л. Кольцов «33 схемы на КР1156ЕУ5» (скачать).
  4. Документ AN920/D. В данном документе приведены формулы для расчета преобразователей DC-DC на базе микросхемы MC34063. Рассмотрен принцип работы. (скачать).

Общее описание.

Мощный электронный ключ на составном транзисторе (VT1 и VT2), который соединен со схемой управления. На нее поступают импульсы синхронизации от генератора, скважность которых зависит от сигнала схемы ограничения по току. Также на схему управления подается сигнал обратной связи с компаратора. Он производит сравнение напряжения обратной связи с напряжением внутреннего источника опорного напряжения. Стабильность параметров выходного напряжения микросхемы полностью обеспечивает источник опорного напряжения, т.к. его напряжение не зависит от изменений температуры окружающей среды и колебания входного напряжения.

Рис. Расположение выводов (pinout) MC34063A

Switch Collector (VT1) Коллектор выходного транзистора.

Switch Emitter (OUT) Эмиттер выходного транзистора.

Timing Capacitor (OSC) Вывод для подключения времязадающего конденсатора.

Ground (Gnd) Общий вывод.

Comparator Inverting Input (CMP) Вход компаратора – инвертирующий .

Vcc (Uin) Напряжение питания (3. 40В).

Ipk Sense (Rt) Вход схемы ограничения тока, сюда подключается токоограничивающий резистор. Ipk пиковый ток через индуктивность, где Ipk Схема подключения.

Микросхема МС34063A имеет два входа, которые можно использовать для стабилизации тока.

Один вход имеет пороговое напряжение 1.25В (5 нога), что для мощной нагрузки не выгодно из-за потерь мощности. Например, при токе 1000 мА имеем потери на резисторе-датчике тока величиной 1.25*1А=1.25Вт, что сопоставимо с потерями мощности на линейном стабилизаторе.

Второй вход микросхемы имеет пороговое напряжение 0.3В (7 нога), и предназначен для защиты встроенного транзистора от перегрузки по току.

Рис. Схема понижения (Step-down converter)

Рис. Схема повышения (Step-up converter)

С2– конденсатор задающий частоту преобразования.

VD1 – быстродействующий диод, практически вся схема зависит от быстродействия этого диода. При использовании диодов Шотки, диод должен выдерживать обратное напряжение вдвое превышающее выходное напряжение.

R1 – Токовый датчик, задает максимальный ток на выходе стабилизатора. При превышении максимального тока – микросхема отключится, фактически является защитой от короткого замыкания (перегрузки) на выходе. Обладает довольно большой рассеиваемой мощностью, от 0,5 Вт до 2Вт, на практике иногда выглядит в виде нескольких параллельно включенных резисторов.

Рис. Структурная схема MC34063A (русский datasheet)Рис. Структурная схема MC34063A (английский datasheet)

Важное замечание! Опорное напряжение токового входа микросхемы 34063 различается у разных корпусов, с разбросами от 0,25В до 0,45В. . Стандартные расчеты принимаются для опорного напряжения 0,3В. Таким образом если напряжение на шунте станет выше чем 0.3 вольта, микросхема 34063 отключится. (Например резистор R1=1 Ом, тогда при достижении U=1 Ом*0,3А=0,3В сработает защита по току и микросхема отключится. На практике это означает, что при значении резистора R1=1 Ом выходной ток источника питания будет 0,3А).

R2, R3 — делитель напряжения, с помощью которого задается выходное напряжение.

Рис. Выходное напряжение, формула расчета.

Фильтр рассмотрим отдельно, так как именно фильтр является слабым звеном при эксплуатации.

L1 – накопительная и фильтрующая индуктивность. Данную индуктивность настоятельно не рекомендуется уменьшать, так же именно эта индуктивность задает выходной ток, поэтому толщина провода довольно критичный параметр. На практике такая схема фильтра довольно редкое явление, как правило ставится второй LC фильтр, индуктивности включаются встречно.

С3 – принцип такой же как у катушки индуктивности. Несмотря на расчеты, если нет ограничения по размерам, конденсатор на 470 мкФ увидеть здесь довольно редкое явление. А вот конденсатор на 1000 мкФ здесь общепринятый стандарт (рассматриваем схемы Uвх=24В, Uвых=5В). Конденсатор должен быть LOW ESR, однако на практике это довольно редкое явление, ставится обычный конденсатор. Хотя если поднять оборудование 2000-2002 г.в. то там можно встретить LOW ESR конденсаторы в фильтре. Некоторые производители ставят в параллель ВЧ конденсатор, однако это довольно спорное решение.

Конденсатор фильтра для понижающих (Step-down converter) источников питания не является обязательным элементом, при достаточно большой индуктивности фильтра.

Повышающие DC-DC преобразователи находят широкое применение в электронике. Они могут применяться как отдельные модули питания конкретных объектов, так и могут входить в часть электрической схемы. Например, можно поднять напряжение пятивольтного аккумулятора и питать от него через повышающий преобразователь нагрузку напряжением 12В (усилитель, лампу, реле и т.д.). Еще пример, в некоторых охранно-пожарных сигнализациях на линиях контроля около 30В постоянного тока, а сам блок контроля и управления работает от 12В, поэтому в последние внедряют повышающие преобразователи и они являются частью схемы блоков контроля и управления.

Микросхема МС34063 представляет собой импульсный конвертор, поэтому она обладает высокой эффективностью (КПД) и имеет три схемы включения (инверторную, повышающую и понижающую). В этой статье будет описан исключительно повышающий (Step Up) вариант.

МС34063 выполняется в корпусах DIP-8 и SO-8. Расположение выводов показано ниже.

Основные технические параметры MC34063.

Входное напряжение ………. от 3 до 40 Вольт

Выходное напряжение ………. от 1.25 до 38 Вольт

Максимальный ток на выходе ………. 1.5 Ампер

Максимальная частота ………. 100кГц

Максимальный ток на выходе это пиковый ток на внутреннем транзисторе и он значительно больше тока нагрузки, поэтому не стоит надеяться, что преобразователь будет держать 1.5A на выходе. Ниже представлен калькулятор, который позволит правильно посчитать ток.

Другую интересующую информацию по параметрам и внутреннему устройству микросхемы можно найти в Datasheet.

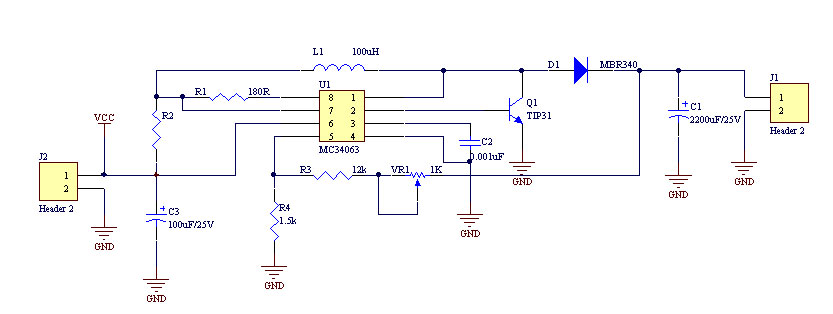

Схема повышающего DC-DC преобразователя на MC34063.

Опишу работу простыми словами. В микросхеме MC34063 есть генератор, генерирующий импульсы с определенной частотой. Генератор, взаимодействуя с другими узлами, управляет выходным транзистором, коллектор которого соединен с выводом 1, а эмиттер с выводом 2.

Когда выходной транзистор открыт, дроссель L1 заряжается входным напряжением через резистор R3.

После закрытия выходного транзистора, дроссель отключается от земли и в этот момент происходит его разряд (самоиндукция). Энергия дросселя уже с противоположной полярностью и большая по силе поступает на диод VD1. После выпрямления напряжения диодом, оно поступает на выход схемы, накапливаясь в конденсаторе C3. Помимо накопления, данный конденсатор сглаживает пульсации.

Схема конвертирует напряжение постоянного тока с 5В до 12В. Чуть ниже пойдёт речь об изменении номиналов элементов под нужные напряжения.

Резисторами R1 и R2 задается напряжение на выходе. Резистор R3 ограничивает выходной ток до минимума, при превышении определенной мощности.

Конденсатор C2 задает частоту преобразования.

Элементы.

Все резисторы мощностью 0.25Вт кроме R3 (0.5-1 Ватт).

В качестве L1 я взял готовый дроссель на 470мкГн, намотанный медным эмалевым проводом на гантель из феррита и отмотал три слоя, уменьшив тем самым индуктивность до 75мкГн (индуктивность больше расчетной допускается, а меньше нельзя).

Дроссель должен выдерживать пиковый выходной ток (в моем случае 1.5А).

Также можно взять кольцо из порошкового железа (жёлтого цвета) наружным диаметром 18мм, внутренним 8мм, толщиной 8мм и намотать медным проводом (диаметром 0.6мм и более) 30-40 витков (при 30 витках индуктивность получилась 55мкГн). Кольцо можно взять больше моего, но меньше не рекомендую.

Диод VD1- Шоттки, либо быстродействующий (типа SF, UF, MUR, HER и т.д.) на ток не менее 1А и обратное напряжение в два раза больше выходного (в моем случае 40В).

У микросхемы МС34063 есть отечественный аналог КР1156ЕУ5, они полностью взаимозаменяемы.

Расчет преобразователя на MC34063 под другое напряжение и ток.

Расчет займет не более одной минуты. Для этого необходимо воспользоваться On-line калькулятором расчета параметров МС34063. Помимо номиналов программа высчитает пиковый выходной ток, и в случае его превышения выдаст сообщение.

Калькулятор считает минимальную индуктивность, поэтому ее можно брать с положительным запасом (произойдут незначительные изменения лишь в КПД).

Пару слов…

Расчетная частота (50кГц в моем случае) является минимальной и может значительно отличаться и изменяться в зависимости от входного напряжения и тока нагрузки.

При выходном токе 200мА происходит достаточно сильный нагрев микросхемы MC34063, и работать в таком режиме долгое время возможно не сможет.

Рекомендую использовать MC34063 в тех случаях, когда нужно питать слаботочную часть схемы или отдельную нагрузку током до 150-250мА, а для нагрузки 3-5А предлагаю обратить внимание на повышающие DC-DC преобразователи, построенные на базе UC3843 и UC3845.

Печатная плата повышающего преобразователя на MC34063 (из 5В в 12В) СКАЧАТЬ

Повышающие DC-DC преобразователи находят широкое применение в электронике. Они могут применяться как отдельные модули питания конкретных объектов, так и могут входить в часть электрической схемы. Например, можно поднять напряжение пятивольтного аккумулятора и питать от него через повышающий преобразователь нагрузку напряжением 12В (усилитель, лампу, реле и т. д.). Еще пример, в некоторых охранно-пожарных сигнализациях на линиях контроля около 30В постоянного тока, а сам блок контроля и управления работает от 12В, поэтому в последние внедряют повышающие преобразователи и они являются частью схемы блоков контроля и управления.

Микросхема МС34063 представляет собой импульсный конвертор, поэтому она обладает высокой эффективностью (КПД) и имеет три схемы включения (инверторную, повышающую и понижающую). В этой статье будет описан исключительно повышающий (Step Up) вариант.

МС34063 выполняется в корпусах DIP-8 и SO-8. Расположение выводов показано ниже.

Основные технические параметры MC34063.

Входное напряжение ………. от 3 до 40 Вольт

Выходное напряжение ………. от 1.25 до 38 Вольт

Максимальный ток на выходе ………. 1.5 Ампер

Максимальная частота ………. 100кГц

Максимальный ток на выходе это пиковый ток на внутреннем транзисторе и он значительно больше тока нагрузки, поэтому не стоит надеяться, что преобразователь будет держать 1. 5A на выходе. Ниже представлен калькулятор, который позволит правильно посчитать ток.

Другую интересующую информацию по параметрам и внутреннему устройству микросхемы можно найти в Datasheet.

Схема повышающего DC-DC преобразователя на MC34063.

Опишу работу простыми словами. В микросхеме MC34063 есть генератор, генерирующий импульсы с определенной частотой. Генератор, взаимодействуя с другими узлами, управляет выходным транзистором, коллектор которого соединен с выводом 1, а эмиттер с выводом 2.

Когда выходной транзистор открыт, дроссель L1 заряжается входным напряжением через резистор R3.

После закрытия выходного транзистора, дроссель отключается от земли и в этот момент происходит его разряд (самоиндукция). Энергия дросселя уже с противоположной полярностью и большая по силе поступает на диод VD1. После выпрямления напряжения диодом, оно поступает на выход схемы, накапливаясь в конденсаторе C3. Помимо накопления, данный конденсатор сглаживает пульсации.

Схема конвертирует напряжение постоянного тока с 5В до 12В. Чуть ниже пойдёт речь об изменении номиналов элементов под нужные напряжения.

Резисторами R1 и R2 задается напряжение на выходе. Резистор R3 ограничивает выходной ток до минимума, при превышении определенной мощности.

Конденсатор C2 задает частоту преобразования.

Элементы.

Все резисторы мощностью 0.25Вт кроме R3 (0.5-1 Ватт).

В качестве L1 я взял готовый дроссель на 470мкГн, намотанный медным эмалевым проводом на гантель из феррита и отмотал три слоя, уменьшив тем самым индуктивность до 75мкГн (индуктивность больше расчетной допускается, а меньше нельзя).

Дроссель должен выдерживать пиковый выходной ток (в моем случае 1.5А).

Также можно взять кольцо из порошкового железа (жёлтого цвета) наружным диаметром 18мм, внутренним 8мм, толщиной 8мм и намотать медным проводом (диаметром 0.6мм и более) 30-40 витков (при 30 витках индуктивность получилась 55мкГн). Кольцо можно взять больше моего, но меньше не рекомендую.

Диод VD1- Шоттки, либо быстродействующий (типа SF, UF, MUR, HER и т.д.) на ток не менее 1А и обратное напряжение в два раза больше выходного (в моем случае 40В).

У микросхемы МС34063 есть отечественный аналог КР1156ЕУ5, они полностью взаимозаменяемы.

Расчет преобразователя на MC34063 под другое напряжение и ток.

Расчет займет не более одной минуты. Для этого необходимо воспользоваться On-line калькулятором расчета параметров МС34063. Помимо номиналов программа высчитает пиковый выходной ток, и в случае его превышения выдаст сообщение.

Калькулятор считает минимальную индуктивность, поэтому ее можно брать с положительным запасом (произойдут незначительные изменения лишь в КПД).

Пару слов…

Расчетная частота (50кГц в моем случае) является минимальной и может значительно отличаться и изменяться в зависимости от входного напряжения и тока нагрузки.

При выходном токе 200мА происходит достаточно сильный нагрев микросхемы MC34063, и работать в таком режиме долгое время возможно не сможет.

Рекомендую использовать MC34063 в тех случаях, когда нужно питать слаботочную часть схемы или отдельную нагрузку током до 150-250мА, а для нагрузки 3-5А предлагаю обратить внимание на повышающие DC-DC преобразователи, построенные на базе UC3843 и UC3845.

Печатная плата повышающего преобразователя на MC34063 (из 5В в 12В) СКАЧАТЬ

Понижающий преобразователь mc34063 c p канальным pnp. MC34063 Один из самых распространенных ШИМ (ЧИМ) контроллеров и небольшой экскурс в принципы работы DC-DC конвертеров

Рубрика: Общее

Основные технические характеристики MC34063

  • Широкий диапазон значений входных напряжений: от 3 В до 40 В;
  • Высокий выходной импульсный ток: до 1,5 А;
  • Регулируемое выходное напряжение;
  • Частота преобразователя до 100 кГц;
  • Точность внутреннего источника опорного напряжения: 2%;
  • Ограничение тока короткого замыкания;
  • Низкое потребление в спящем режиме.
Структура схемы:
  1. Источник опорного напряжения 1,25 В;
  2. Компаратор, сравнивающий опорное напряжение и входной сигнал с входа 5;
  3. Генератор импульсов сбрасывающий RS-триггер;
  4. Элемент И объединяющий сигналы с компаратора и генератора;
  5. RS-триггер устраняющий высокочастотные переключения выходных транзисторов;
  6. Транзистор драйвера VT2, в схеме эмиттерного повторителя, для усиления тока;
  7. Выходной транзистор VT1, обеспечивает ток до 1,5А.
Генератор импульсов постоянно сбрасывает RS-триггер, если напряжение на входе микросхемы 5 – низкое, то компаратор выдает сигнал на вход S сигнал устанавливающий триггер и соответственно включающий транзисторы VT2 и VT1. Чем быстрее придет сигнал на вход S тем больше времени транзистор будет находиться в открытом состоянии и тем больше энергии будет передано со входа на выход микросхемы. А если напряжение на входе 5 поднять выше 1,25 В, то триггер вообще не будет устанавливаться. И энергия не будет передаваться на выход микросхемы.

MC34063 повышающий преобразователь

Например я данную микросхему использовал чтобы получить 12 В питание интерфейсного модуля от ноутбучного порта USB (5 В), таким образом интерфейсный модуль работал когда работал ноутбук ему не нужен был свой источник бесперебойного питания.
Также имеет смысл использовать микросхему для питания контакторов, которым нужно более высокое напряжение, чем другим частям схемы.
Хотя MC34063 выпускается давно, но возможность работы от 3 В, позволяет её использовать в стабилизаторах напряжения питающихся от литиевых аккумуляторов.
Рассмотрим пример повышающего преобразователя из документации. Эта схема рассчитана на входное напряжение 12 В, выходное — 28 В при токе 175мА.
  • C1 – 100 мкФ 25 В;
  • C2 – 1500 пФ;
  • C3 – 330 мкФ 50 В;
  • DA1 – MC34063A;
  • L1 – 180 мкГн;
  • R1 – 0,22 Ом;
  • R2 – 180 Ом;
  • R3 – 2,2 кОм;
  • R4 – 47 кОм;
  • VD1 – 1N5819.
В данной схеме ограничение входного тока задается резистором R1, выходное напряжение определяется соотношением резистором R4 и R3.

Понижающий преобразователь на МС34063

Понизить напряжение значительно проще – существует большое количество компенсационных стабилизаторов не требующих катушек индуктивности, требующих меньшего количества внешних элементов, но и для импульсного преобразователя находиться работа когда выходное напряжение в несколько раз меньше входного, либо просто важен КПД преобразования.
В технической документации приводиться пример схемы с входным напряжение 25 В и выходным 5 В при токе 500мА.

  • C1 – 100 мкФ 50 В;
  • C2 – 1500 пФ;
  • C3 – 470 мкФ 10 В;
  • DA1 – MC34063A;
  • L1 – 220 мкГн;
  • R1 – 0,33 Ом;
  • R2 – 1,3 кОм;
  • R3 – 3,9 кОм;
  • VD1 – 1N5819.
Данный преобразователь можно использовать для питания USB устройств. Кстати можно повысить ток отдаваемый в нагрузку, для этого потребуется увеличить емкости конденсаторов C1 и C3, уменьшить индуктивность L1 и сопротивление R1.

МС34063 схема инвертирующего преобразователя

Третья схема используется реже двух первых, но не менее актуальна. Для точного измерения напряжений или усиления аудио сигналов часто требуется двуполярное питание, и МС34063 может помочь в получении отрицательных напряжений.
В документации приводиться схема позволяющая преобразовать напряжение 4,5 .. 6.0 В в отрицательное напряжение -12 В с током 100 мА.

  • C1 – 100 мкФ 10 В;
  • C2 – 1500 пФ;
  • C3 – 1000 мкФ 16 В;
  • DA1 – MC34063A;
  • L1 – 88 мкГн;
  • R1 – 0,24 Ом;
  • R2 – 8,2 кОм;
  • R3 – 953 Ом;
  • VD1 – 1N5819.
Обратите внимание, что в данной схеме сумма входного и выходного напряжения не должна превышать 40 В.

Аналоги микросхемы MC34063

Если MC34063 предназначена для коммерческого применении и имеет диапазон рабочих температур 0 .. 70°C, то её полный аналог MC33063 может работать в коммерческом диапазоне -40 .. 85°C.
Несколько производителей выпускают MC34063, другие производители микросхем выпускают полные аналоги: AP34063, KS34063. Даже отечественная промышленность выпускала полный аналог К1156ЕУ5 , и хотя эту микросхему купить сейчас большая проблема, но вот можно найти много схем методик расчетов именно на К1156ЕУ5, которые применимы к MC34063.
Если необходимо разработать новое устройство и какжется MC34063 подходит как нельзя лучше, то соит обратить внимание на более современные аналоги, например: NCP3063 .

MC34063 представляет собой достаточно распространенный тип микроконтроллера для построения преобразователей напряжения как с низкого уровня в высокий, так и с высокого в низкий. Особенности микросхемы заключаются в ее технических характеристиках и рабочих показателях. Устройство хорошо держит нагрузки с током коммутации до 1,5 А, что говорит о широкой сфере его использования в различных импульсных преобразователях с высокими практическими характеристиками.

Описание микросхемы

Стабилизация и преобразование напряжения — это немаловажная функция, которая используется во многих устройствах. Это всевозможные регулируемые источники питания, преобразующие схемы и высококачественные встраиваемые блоки питания. Большинство бытовой электроники сконструированного именно на этой МС, потому что она имеет высокие рабочие характеристики и без проблем коммутирует достаточно большой ток.

MC34063 имеет встроенный осциллятор, поэтому для работы устройства и старта преобразования напряжения в различные уровни достаточно обеспечить начальное смещение путем подключения конденсатора ёмкостью 470пФ. Этот контроллер пользуется огромной популярностью среди большого количества радиолюбителей. Микросхема хорошо работает во многих схемах. А имея несложную топологию и простое техническое устройство, можно легко разобраться с принципом ее работы.

Типовая схема включения состоит из следующих компонентов:

  • 3 резистора;
  • диод;
  • 3 конденсатора;
  • индуктивность.

Рассматривая схему на понижение напряжения или его стабилизации можно увидеть, что она оснащена глубокой обратной связью и достаточно мощным выходным транзистором, который прямотоком пропускает через себя напряжение.

Схема включения на понижение напряжения и стабилизации

Из схемы видно, что ток в выходном транзисторе ограничивается резистором R1, а времязадающим компонентов для установки необходимой частоты преобразования является конденсатор C2. Индуктивность L1 накапливает в себе энергию при открытом транзисторе, а по его закрытию разряжается через диод на выходной конденсатор. Коэффициент преобразования зависит от соотношения сопротивлений резисторов R3 и R2.

ШИМ-стабилизатор работает в импульсном режиме:

При открытии биполярного транзистора индуктивность набирает энергию, которая затем накапливается на выходной ёмкости. Такой цикл повторяется постоянно, обеспечивая стабильный выходной уровень. При условии наличия на входе микросхемы напряжения 25В на ее выходе оно составит 5 В с максимальным выходным током до 500мА.

Напряжение можно увеличить путем изменения типа отношения сопротивлений в цепи обратной связи, подключенной к входу. Также он используется в качестве разрядного диода в момент действия обратной ЭДС, накопленной в катушке в момент ее заряда при открытом транзисторе.

Применяя такую схему на практике, можно изготовить высокоэффективный понижающий преобразователь. При этом микросхема не потребляет избыток мощности, которая выделяется при снижении напряжения до 5 или 3,3 В. Диод предназначен для обеспечения обратного разряда индуктивности на выходной конденсатор.

Импульсный режим понижения напряжения позволяет значительно экономить заряд батареи при подключении устройств с низким потреблением. Например, при использовании обычного параметрического стабилизатора на его нагрев во время работы уходило по меньшей мере до 50% мощности. А что тогда говорить, если потребуется выходное напряжение в 3,3 В? Такой понижающий источник при нагрузке в 1 Вт будет потреблять все 4 Вт, что немаловажно при разработке качественных и надёжных устройств.

Как показывает практика применения MC34063, средний показатель потерь мощности снижается как минимум до 13%, что стало важнейшим стимулом для ее практической реализации для питания всех низковольтных потребителей. А учитывая широтно-импульсный принцип регулирования, то и нагреваться микросхема будет незначительно. Поэтому для ее охлаждения не потребуется радиаторов. Средний КПД такой схемы преобразования составляет не менее 87%.

Регулирование напряжения на выходе микросхемы осуществляется за счёт резистивного делителя. При его превышении выше номинального на 1,25В компоратор переключает триггер и закрывает транзистор. В этом описании рассмотрена схема на понижение напряжения с выходным уровнем 5В. Чтобы изменить его, повысить или уменьшить, необходимо будет изменить параметры входного делителя.

Для ограничения тока коммутационного ключа применяется входной резистор. Рассчитываемый как отношение входного напряжения к сопротивлению резистора R1. Чтобы организовать регулируемый стабилизатор напряжения к 5 выводу микросхемы подключается средняя точка переменного резистора. Один вывод к общему проводу, а второй к питанию. Работает система преобразования в полосе частот 100кГц, при изменении индуктивности она может быть изменена. При уменьшении индуктивности повышается частота преобразования.

Другие режимы работы

Кроме режимов работы на понижение и стабилизацию, также довольно часто применяется повышающий. отличается тем, что индуктивность находится не на выходе. Через нее протекает ток в нагрузку при закрытом ключе, который отпираясь, подаёт на нижний вывод индуктивности отрицательное напряжение.

Диод, в свою очередь, обеспечивает разряд индуктивности на нагрузку в одном направлении. Поэтому при открытом ключе на нагрузке формируется 12 В от источника питания и максимальный ток, а при закрытом на выходном конденсаторе оно повышается до 28В. КПД схемы на повышение составляет как минимум 83%. Схемной особенностью при работе в таком режиме является плавное включение выходного транзистора, что обеспечивается ограничением тока базы посредством дополнительного резистора, подключенного к 8 выводу МС. Тактовая частота работы преобразователя задаётся конденсатором небольшой ёмкости, преимущественно 470пФ, при этом она составляет 100кГц.

Выходное напряжение определяется по следующей формуле:

Uвых=1,25*R3 *(R2+R3)

Используя вышеуказанную схему включения микросхемы МС34063А, можно изготовить повышающий преобразователь напряжения с питанием от USB до 9, 12 и более вольт в зависимости от параметров резистора R3. Чтобы провести детальный расчет характеристик устройства, можно воспользоваться специальным калькулятором. Если R2 составляет 2,4кОм, а R3 15кОм, то схема будет преобразовать 5В в 12В.

Схема на MC34063A повышения напряжения с внешним транзистором

В представленной схеме использован полевой транзистор . Но в ней допущена ошибка. На биполярном транзисторе необходимо поменять местами К-Э. А ниже представлена схема из описания. Внешний транзистор выбирается исходя из тока коммутации и выходной мощности.

Довольно часто для питания светодиодных источников света применяется именно эта микросхема для построения понижающего или повышающего преобразователя. Высокий КПД, низкое потребление и высокая стабильность выходного напряжения – вот основные преимущества схемной реализации. Есть много схем драйверов для светодиодов с различными особенностями.

Как один из многочисленных примеров практического применения можно рассмотреть следующую схему ниже.

Схема работает следующим образом:

При подаче управляющего сигнала внутренний триггер МС блокирован, а транзистор закрыт. И через диод протекает зарядный ток полевого транзистора. При снятии импульса управления триггер переходит во второе состояние и открывает транзистор, что приводит к разряду затвора VT2. Такое включение двух транзисторов обеспечивает быстрое включение и выключение VT1, что снижает вероятность нагрева из-за практически полного отсутствия переменной составляющей. Для расчета тока, протекающего через светодиоды, можно воспользоваться: I=1,25В/R2.

Зарядное устройство на MC34063

Контроллер MC34063 универсален. Кроме, источников питания она может быть применена для конструирования зарядного устройства для телефонов с выходным напряжением 5В. Ниже представлена схема реализации устройства. Ее принцип работы объясняется как и в случае с обычным преобразованием понижающего типа. Выходной ток заряда аккумулятора составляет до 1А с запасом 30%. Для его увеличения необходимо использовать внешний транзистор, например, КТ817 или любой другой.

Для питания портативной электронной аппаратуры в домашних условиях зачастую используют сетевые источники питания. Но это не всегда бывает удобно, поскольку не всегда по месту использования имеется свободная электрическая розетка. А если необходимо иметь несколько различных источников питания?

Одно из верных решений это изготовить универсальный источник питания. А в качестве внешнего источника питания применить, в частности, USB-порт персонального компьютера. Не секрет, что в типовом предусмотрено питание для внешних электронных устройств напряжением 5В и токе нагрузки не более 500 мА.

Но, к сожалению, для нормальной работы большинства переносной электронной аппаратуры необходимо 9 или 12В. Решить поставленную задачу поможет специализированная микросхема преобразователь напряжения на MC34063 , которая значительно облегчит изготовление с требуемыми параметрами.

Структурная схема преобразователя mc34063:

Предельные параметры работы MC34063

Описание схемы преобразователя

Ниже представлена принципиальная схема варианта источника питания, позволяющего получить 9В или 12В из 5В USB-порта компьютера.

За основу схемы взята специализированная микросхема MC34063 (ее российский аналог К1156ЕУ5). Преобразователь напряжения MC34063 представляет собой электронную схему управления DC / DC — преобразователем.

Она имеет температурно-компенсированный источник опорного напряжения (ИОН), генератор с изменяемым рабочим циклом, компаратор, схему ограничения по току, выходной каскад и сильноточный ключ. Эта микросхема специально изготовлена для использования в повышающих, понижающих и инвертирующих электронных преобразователях с наименьшим числом элементов.

Выходное напряжение, получаемое в результате работы, устанавливается двумя резисторами R2 и R3. Выбор производится из расчета, что на входе компаратора (вывод 5) должно быть напряжение равное 1,25 В. Вычислить сопротивление резисторов для схемы можно используя несложную формулу:

Uвых= 1,25(1+R3/R2)

Зная необходимое выходное напряжение и сопротивление резистора R3, можно довольно легко определить сопротивление резистора R2.

Так как выходное напряжение определяется , можно значительно улучшить схему, включив в схему переключатель, позволяющий получать всевозможные значения по мере необходимости. Ниже приведен вариант преобразователя MC34063 на два выходных напряжения (9 и 12 В)

Этот опус будет о 3-богатырях. Почему богатырях?))) Издревна, богатыри — защитники Родины, люди которые «тырили» , то есть копили, а не как сейчас -«воровали», богатство.. Наши накопители — это импульсные преобразователи, 3 типа (понижающий, повышающий, инвертор). Причем все три — на одной микросхеме MC34063 и на одном типа катушки DO5022 индуктивностью 150 мкГн. Применяются они в составе коммутатора СВЧ-сигнала на pin-диодах, схема и плата которых приведена в конце этой статьи.

Расчет понижающего преобразователя (step-down, buck) DC-DC на микросхеме MC34063

Расчет ведется по типовой методике “AN920/D” от ON Semiconductor. Cхема электрическая принципиальная преобразователя изображена на рисунке 1. Номера элементов схемы соответствуют последнему варианту cхемы (из файла “Driver of MC34063 3in1 – ver 08.SCH”).

Рис.1 Схема электрическая принципиальная понижающего (step-down) драйвера.

Выводы микросхемы:

Вывод 1 — SWC (switch collector) — коллектор выходного транзистора

Вывод 2 — SWE (switch emitter) — эмиттер выходного транзистора

Вывод 3 — (timing capacitor) — вход для подключения времязадающего конденсатора

Вывод 4 — GND – земля (соединяется с общим проводом понижающего DC-DC)

Вывод 5 — CII(FB ) (comparator inverting input) — инвертирующий вход компаратора

Вывод 6 — V CC — питание

Вывод 7 — Ipk — вход схемы ограничения максимального тока

Вывод 8 — DRC (driver collector) — коллектор драйвера выходного транзистора (в качестве драйвера выходного транзистора также используется биполярный транзистор, соединенный по схеме Дарлингтона, стоящий внутри микросхемы).

Элементы:

L 3 — дроссель. Лучше использовать дроссель открытого типа (не полностью закрытый ферритом) — серия DO5022T от Сoilkraft или RLB от Bourns, так как такой дроссель входит в насыщение при большем токе, чем распространённые дроссели закрытого типа CDRH Sumida. Лучше использовать дроссели большей индуктивности, чем полученное расчетное значение.

С 11 — времязадающий конденсатор, он определяет частоту преобразования. Максимальная частота преобразования для микросхем 34063 составляет порядка 100 кГц.

R 24 , R 21 — делитель напряжения для схемы компаратора. На неинвертирующий вход компаратора подается напряжение 1,25В от внутреннего регулятора, а на инвертирующий вход — с делителя напряжения. Когда напряжение с делителя становится равным напряжению от внутреннего регулятора — компаратор переключает выходной транзистор.

C 2 , С 5 , С 8 и С 17 , С 18 — соответственно, выходной и входной фильтры. Емкость выходного фильтра определяет величину пульсаций выходного напряжения. Если в процессе расчетов получается, что для заданной величины пульсаций требуется очень большая емкость, можно расчет сделать для больших пульсаций, а потом использовать дополнительный LC-фильтр. Входную емкость обычно берут 100 … 470 мкФ (рекомендация TI не менее 470 мкФ), выходную – также берут 100 … 470 мкФ (взято 220 мкФ).

R 11-12-13 (R sc) — токочувствительный резистор. Он нужен для схемы ограничения тока. Максимальный ток выходного транзистора для MC34063 = 1.5А, для AP34063 = 1.6А. Если пиковый переключаемый ток будет превышать эти значения, то микросхема может сгореть. Если точно известно, что пиковый ток даже близко не подходит к максимальным значениям, то этот резистор можно не ставить. Расчет ведется именно на пиковый ток (внутреннего транзистора). При использовании внешнего транзистора пиковый ток протекает через него, через внутренний транзистор протекает меньший (управляющий) ток.

VT 4 внешний биполярный транзистор, ставится в схему, когда расчетный пиковый ток превышает 1. 5А (при большом выходном токе). Иначе перегрев микросхемы может привести к выходу ее из строя. Рабочий режим (ток базы транзистора) R 26 , R 28 .

VD 2 – диод Шоттки или ультрабыстрый (ultrafast) диод на напряжение (прямое и обратное) не менее 2U вых

Порядок расчета:

  • Выбирают номинальные входное и выходное напряжения: V in , V out и максимальный

выходной ток I out .

В нашей схеме V in =24В, V out =5В, I out =500мА (максимально 750 мА)

  • Выбирают минимальное входное напряжение V in(min) и минимальную рабочую частоту f min при выбранных V in и I out .

В нашей схеме V in(min) =20В (по ТЗ), выбираем f min =50 кГц

3) Рассчитывают значение (t on +t off) max по формуле (t on +t off) max =1/f min , t on(max) — максимальное время, когда выходной транзистор открыт, t off(max) — максимальное время, когда выходной транзистор закрыт.

(t on +t off) max =1/f min =1/50 кГц =0.02 мС =20 мкС

Рассчитывают отношение t on /t off по формуле t on /t off =(V out +V F)/(V in(min) -V sat -V out) , где V F — падение напряжения на диоде (forward –прямое падение напряжения), V sat — падение напряжения на выходном транзисторе, когда он находится в полностью открытом состоянии (saturation – напряжение насыщения) при заданном токе. V sat определяется по графикам или таблицам, приведенным в документации. Из формулы видно, что чем больше V in , V out и чем больше они отличаются друг от друга — тем меньшее влияние на конечный результат оказывают V F и V sat .

(t on /t off) max =(V out +V F)/(V in(min) -V sat -V out)=(5+0.8)/(20-0.8-5)=5.8/14.2=0.408

4) Зная t on /t off и (t on +t off) max решают систему уравнений и находят t on(max) .

t off = (t on +t off) max / ((t on /t off) max +1) =20 мкС /(0. 408+1)=14.2 мкС

t on ( max ) =20- t off =20-14.2 мкС=5.8 мкС

5) Находят емкость времязадающего конденсатора С 11 (Ct ) по формуле:

C 11 = 4.5*10 -5 *t on(max) .

C 11 = 4.5*10 -5 * t on ( max ) =4.5*10 — 5*5.8 мкС=261 pF (это min значение) , берем 680pF

Чем меньше емкость, тем больше частота. Емкости 680pF соответствует частота 14КГц

6) Находят пиковый ток через выходной транзистор: I PK(switch) =2*I out . Если он получился больше максимального тока выходного транзистора (1.5 …1.6 А), то преобразователь с такими параметрами невозможен. Нужно либо пересчитать схему на меньший выходной ток (I out ), либо использовать схему с внешним транзистором.

I PK(switch) =2*I out =2*0.5=1 A (для максимального значения выходного тока 750ма I PK(switch) = 1.4А)

7) Рассчитывают R sc по формуле: R sc =0,3/I PK(switch) .

R sc =0,3/I PK(switch) =0.3/1=0.3 Ом, параллельно соединяем 3 резистора (R 11-12-13 ) по 1 Ом

8) Рассчитывают минимальную емкость конденсатора выходного фильтра: С 17 =I PK(switch) *(t on +t off) max /8V ripple(p-p) , где V ripple(p-p) — максимальная величина пульсаций выходного напряжения. Берется максимальная ёмкость из ближайших к расчетному стандартных значений.

С 17 = I PK ( switch ) *(t on + t off ) max /8 V ripple ( p p ) =1*14.2 мкС/8*50 мВ=50 мкФ, берем 220 мкФ

9) Рассчитывают минимальную индуктивность дросселя:

L 1( min ) = t on ( max ) *(V in ( min ) V sat V out )/ I PK ( switch ) . Если получаются слишком большие C 17 и L 1 , можно попробовать повысить частоту преобразования и повторить расчет. Чем выше частота преобразования — тем ниже минимальная емкость выходного конденсатора и минимальная индуктивность дросселя.

L 1(min) =t on(max) *(V in(min) -V sat -V out)/I PK(switch) =5.8 мкС *(20-0.8-5)/1=82.3 мкГн

Это минимальная индуктивность. Для микросхемы MC34063 дроссель следует выбирать с заведомо большим значением индуктивности, чем расчетное значение. Выбираем L=150мкГн фирмы CoilKraft DO5022.

10) Сопротивления делителя рассчитываются из соотношения V out =1,25*(1+R 24 /R 21) . Эти резисторы должны быть не менее 30 Ом.

Для V out =5В берем R 24 =3.6К, тогда R 21 =1.2К

Онлайн расчет http://uiut.org/master/mc34063/ показывает правильность рассчитанных значений (кроме Сt=С11):

Также есть другой онлайн расчет http://radiohlam.ru/teory/stepdown34063.htm , который также показывает правильность рассчитанных значений.

12) По условиям расчета п.7 пиковый ток 1А (Макс 1. 4А) находится около максимального тока транзистора (1.5 …1.6 А) Желательно поставить внешний транзистор уже при пиковом токе 1А, во избежании перегрева микросхемы. Это и сделано. Выбираем транзистор VT4 MJD45 (PNP-тип) с коэффициентом передачи тока 40 (h31э желательно взять максимально возможным, так как транзистор работает в режиме насыщения и на нем падает напряжение порядка =0.8В). Некоторые производители транзисторов указывают в заголовке даташита про малое значение напряжения насыщения Usat порядка 1В, на которое и надо ориентироваться.

Рассчитаем сопротивления резисторов R26 и R28 в цепях выбранного транзистора VT4.

Ток базы транзистора VT4: I б= I PK ( switch ) / h 21 э . I б=1/40=25мА

Резистор в цепи БЭ: R 26 =10*h 21э / I PK ( switch ) . R 26 =10*40/1=400 Ом (берем R 26 =160Ом)

Ток через резистор R 26: I RBE =V BE /R 26 =0. 8/160=5мА

Резистор в цепи базы: R 28 =(Vin(min)-Vsat(driver)-V RSC -V BEQ 1)/(I B +I RBE)

R 28 =(20-0.8-0.1-0.8)/(25+5)=610 Ом, можно взять меньше 160 Ом (однотипный с R 26 , так как встроенный транзистор Дарлингтона может обеспечить больший ток для меньшего резистора.

13) Рассчитаем элементы снаббера R 32, C 16. (см расчет повышающей схемы и схему ниже).

14) Рассчитаем элементы выходного фильтра L 5 , R 37, C 24 (Г.Oтт “Методы подавления шумов и помех в электронных системах” стр.120-121).

Выбрал — катушку L5=150мкГн (однотипный дроссель с активным резистивным сопротивлением Rдросс=0.25 ом) и С24=47мкФ (в схеме указано большее значение 100 мкФ)

Рассчитаем декремент затухания фильтра кси =((R+Rдросс)/2)* корень(С/L)

R=R37 ставится когда декремент затухания меньше 0.6, чтобы убрать выброс относительной АЧХ фильтра (резонанс фильтра). Иначе фильтр на этой частоте среза будет усиливать колебания, а не ослаблять.

Без R37: Кси=0.25/2*(корень 47/150)=0.07 — будет подъем АЧХ до +20дб, что плохо, поэтому ставим R=R37=2.2 Ом, тогда:

C R37: Кси=(1+2.2)/2*(корень 47/150)=0.646 — при кси 0.5 и более спад АЧХ (те нет резонанса).

Резонансная частота фильтра (частота среза) Fср=1/(2*пи*L*C), должна лежать ниже частот преобразования микросхемы (те фильтровать эти высокие частоты 10-100кГц). Для указанных значений L и С получим Fср=1896 Гц, что меньше частот работы преобразователя 10-100кГц. Сопротивление R37 более нескольких Ом повыщать нельзя, тк на нем упадет напряжение (при токе нагрузки 500мА и R37=2.2 Ом падение напряжения составит Ur37=I*R=0.5*2.2=1.1В).

Все элементы схемы выбраны для поверхностного монтажа

Осциллограммы работы в различных точках схемы понижающего преобразователя:

15) а) Осциллограммы без нагрузки ( Uвх=24в, Uвых=+5В):

Напряжение +5В на выходе преобразователя (на конденсаторе С18) без нагрузки

Сигнал на коллекторе транзистора VT4 имеет частоту 30-40Гц, тк без нагрузки,

схема потребляет около 4 мА без нагрузки

Управляющие сигналы на выв. 1 микросхемы (нижний) и

на базе транзистора VT4 (верхний) без нагрузки

б) Осциллограммы под нагрузкой (Uвх=24в, Uвых=+5В), при частотозадающей емкости c11=680pF. Меняем нагрузку путем уменьшения сопротивления резистора (3 осциллограммы ниже). Выходной ток стабилизатора при этом увеличивается, как и входной.

Нагрузка — 3 резистора 68 ом параллельно (221 мА )

Входной ток – 70мА

Желтый луч — сигнал на базе транзистора (управляющий)

Синий луч — сигнал на коллекторе транзистора (выходной)

Нагрузка — 5 резисторов 68 ом параллельно (367 мА )

Входной ток – 110мА

Желтый луч — сигнал на базе транзистора (управляющий)

Синий луч — сигнал на коллекторе транзистора (выходной)

Нагрузка — 1 резистор 10 ом (500 мА )

Входной ток – 150мА

Вывод: в зависимости от нагрузки меняется частота следования импульсов, при большей нагрузке – частота увеличивается, далее паузы (+5В) между фазой накопления и отдачи -пропадают, остаются только прямоугольные импульсы – стабилизатор работает “на пределе” своих возможностей. Это также видно по осциллограмме ниже, когда напряжение “пилы” имеет выбросы – стабилизатор входит в режим ограничения тока.

в) Напряжение на частотозадающей емкости c11=680pF при максимальной нагрузке 500мА

Желтый луч — сигнал емкости (управляющая пила)

Синий луч — сигнал на коллекторе транзистора (выходной)

Нагрузка — 1 резистор 10 ом (500 мА )

Входной ток – 150мА

г) Пульсации напряжения на выходе стабилизатора (с18) при максимальной нагрузке 500мА

Желтый луч — сигнал пульсаций на выходе (с18)

Нагрузка — 1 резистор 10 ом (500 мА )

Пульсации напряжения на выходе LC(R)-фильтра (с24) при максимальной нагрузке 500мА

Желтый луч — сигнал пульсаций на выходе LC(R)-фильтра (с24)

Нагрузка — 1 резистор 10 ом (500 мА )

Вывод: размах напряжений пульсаций от пика до пика уменьшился с 300мВ до 150мВ.

д) Осциллограмма затухающих колебаний без снаббера:

Cиний луч — на диоде без снаббера (видна вставка импульса со временем

не равным периоду, так как это не ШИМ, а ЧИМ)

Осциллограмма затухающих колебаний без снаббера (увеличено):

Расчет повышающего преобразователя (step-up, boost) DC-DC на микросхеме MC34063

http://uiut.org/master/mc34063/ . Для повышающего драйвера он в основном аналогичен расчету понижающего драйвера, поэтому ему можно верить. Схема при онлайн-расчете автоматически меняется на типовую схему из “AN920/D” Входные данные, результаты расчета и сама типовая схема представлены ниже.

— полевой N-канальный транзистор VT7 IRFR220N. Повышает нагрузочную способность микросхемы, позволяет быстро переключаться. Подбирают по:Электрическая схема повышающего преобразователя изображена на рисунке 2. Номера элементов схемы соответствуют последнему варианту cхемы (из файла “Driver of MC34063 3in1 – ver 08. SCH”). В схеме есть элементы, которых нет на типовой схеме онлайн расчета. Это следующие элементы:

  • Максимальному напряжению сток-исток V DSS = 200В , тк высокое напряжение на выходе +94В
  • Малому падению напряжения канала R DS(on) max =0.6 O м. Чем меньше сопротивление канала, тем меньше потери на нагрев и выше кпд.
  • Малой емкости (входной), которая определяет заряда затвора Qg (Total Gate Charge) и малый входной ток затвора. Для данного транзистора I =Qg* Fsw =15нКл *50 КГц=750мкА .
  • Максимальному току стока I d =5А , тк импульсный ток Ipk=812 mA при выходном токе 100мА

— элементы делителя напряжения R30, R31 и R33 (снижает напряжение для затвора VT7, которое должно быть не более V GS =20В)

— элементы разряда входной емкости VT7 – R34, VD3, VT6 при переключении транзистора VT7 в закрытое состояние. Уменьшает время спада на затворе VT7 с 400нС (не показана) до 50 нС (осциллограмма со временем спада 50нС). -12)=5.1КОм

Величина ёмкости снаббера обычно является компромиссным решением, поскольку, с одной стороны, чем больше ёмкость — тем лучше сглаживание (меньше число колебаний), с другой стороны, каждый цикл ёмкость перезаряжается и рассеивает через резистор часть полезной энергии, что сказывается на КПД (обычно, нормально рассчитанный снаббер снижает КПД очень незначительно, в пределах пары процентов).

Путем постановки переменного резистора, определили более точно сопротивление R =1 K

Рис.2 Схема электрическая принципиальная повышающего (step-up, boost) драйвера.

Осциллограммы работы в различных точках схемы повышающего преобразователя:

а) Напряжение в различных точках без нагрузки :

Напряжение на выходе — 94В без нагрузки

Напряжение на затворе без нагрузки

Напряжение на стоке без нагрузки

б) напряжение на затворе (желтый луч) и на стоке (синий луч) транзистора VT7:

на затворе и на стоке под нагрузкой изменяется частота с 11кГц(90мкс) до 20кГц(50мкс) — те это не ШИМ, а ЧИМ

на затворе и на стоке под нагрузкой без снаббера (растянуто — 1 период колебания)

на затворе и на стоке под нагрузкой со снаббером

в) передний и задний фронт напряжение выв. 2 (желтый луч) и на затворе (синий луч) VT7, пила выв.3:

синий — время нарастания 450 нс на затворе VT7

Желтый — время нарастания 50 нс на выв 2 микросхемы

синий — время нарастания 50 нс на затворе VT7

пила на Ct (выв.3 ИМС) c выбросом регулирования F=11k

Расчет DC-DC инвертера (step-up/step-down, inverter) на микросхеме MC34063

Расчет также ведется по типовой методике “AN920/D” от ON Semiconductor.

Расчет можно вести сразу “онлайн” http://uiut.org/master/mc34063/ . Для инвертирующего драйвера он в основном аналогичен расчету понижающего драйвера, поэтому ему можно верить. Схема при онлайн-расчете автоматически меняется на типовую схему из “AN920/D” Входные данные, результаты расчета и сама типовая схема представлены ниже.

— биполярный PNP-транзистор VT7 (повышает нагрузочную способность)Электрическая схема инвертиртирующего преобразователя изображена на рисунке 3. Номера элементов схемы соответствуют последнему варианту cхемы (из файла “Driver of MC34063 3in1 – ver 08.SCH”). В схеме есть элементы, которых нет на типовой схеме онлайн расчета. Это следующие элементы:

— элементы делителя напряжения R27, R29 (задает ток базы и режим работы VT7),

— элементы снаббера С15, R35 (подавляет нежелательные колебания от дросселя)

Некоторые компоненты отличаются от расчетных:

  • катушка L взята меньше расчетного значения L=L2 (рис.3)=150мкГн (однотипность всех катушек)
  • выходная емкость взята меньше расчетной С0=С19=220мкФ
  • частотозадающий конденсатор взят С13=680пФ, соответствует частоте 14КГц
  • резисторы делителя R2=R22=3.6К, R1=R25=1.2К (взяты сначала для выходного напряжения -5В) и окончательные резисторы R2=R22=5.1 К, R1=R25=1.2К (выходного напряжения -6.5В)

ограничительный резистор тока взят Rsc – 3 резистора параллельно по 1 Ом (результирующее сопротивление 0.3Ом)

Рис.3 Схема электрическая принципиальная инвертера (step-up/step-down, inverter) .

Осциллограммы работы в различных точках схемы инвертера:

a) при входном напряжении +24В без нагрузки :

на выходе -6.5В без нагрузки

на коллекторе – накопление и отдача энергии без нагрузки

на выв.1 и базе транзистора без нагрузки

на базе и коллекторе транзистора без нагрузки

пульсации на выходе без нагрузки

  • 20.09.2014

    Триггер — это уст-во с двумя устойчивыми состояниями равновесия, предназначенные для записи и хранения информации. Триггер способен хранить 1 бит данных. Условное обозначение триггера имеет вид прямоугольника, внутри которого пишется буква Т. Слева к изображению прямоугольника подводятся входные сигналы. Обозначения входов сигнала пишутся на дополнительном поле в левой части прямоугольника. …

  • 21.09.2014

    Однотактовый выходной каскад лампового усилителя содержит минимум деталей и прост в сборке и регулировке. Пентоды в выходном каскаде могут использоваться только ультралинейном включении, триодном или обычном режимах. При триодном включении экранирующая сетка соединяется с анодом через резистор 100…1000Ом. В ультралинейном включении каскад охвачен ОС по экранирующей сетке, что дает снижение …

  • 04.05.2015

    На рисунке показана схема простого инфракрасного пульта и приемника исполнительным элементом которого является реле. Из-за простоты схемы пульта уст-во может выполнять только два действия, это включить реле и выключить его отпустив кнопку S1, что может быть достаточно для определенных целей (гаражные ворота, открывание электромагнитного замка и др.). Настройка схемы очень …

  • 05.10.2014

    Схема выполнена на сдвоенном ОУ TL072. На А1. 1 сделан предварительный усилитель с коэф. усиления заданным отношением R2\R3. R1-регулятор громкости. На ОУ А1.2 выполнен активный трех полосовой мостовой регулятор тембра. Регулировки осуществляются переменными резисторами R7R8R9. Коэф. передачи этого узла 1. Наряженные питания предварительного УНЧ может быть от ±4В до ±15В Литература …

MC34063 Boost — Русские Блоги

Во-первых,

MC34063Китайские ресурсы — Введение

  MC34063Это монолитная интегральная схема и схема управления, включающая преобразователь постоянного тока в постоянный. Основными компонентами интегральной схемы являются источник напряжения с температурной компенсацией, генератор с управляемым рабочим циклом, драйвер, компаратор, схема переключения выходного тока высокого напряжения и триггер R-S. MC34063 может использовать очень мало переключающих компонентов для формирования переключателя повышающего преобразователя, понижающего преобразователя и цепи инверсии напряжения.Этот переключающий источник питания имеет более высокую эффективность, чем линейный регулируемый источник питания, и когда падение входного и выходного напряжения велико , КПД не снизится, блок питания не нуждается в большом радиаторе, а его объем невелик, что делает его очень широким спектром применений, в основном используемых в микропроцессорных или микроконтроллерных системах.

Во-вторых, MC34063 Китайская информация — Особенности

☆ Может работать в диапазоне входного напряжения от 2,5 до 40В;

Voltage Выходное напряжение можно регулировать в диапазоне 1,25 ~ 40 В;

External Без внешнего триода выходной ток переключения может достигать 1,5 В;

☆ низкий ток покоя;

☆ Ограничить ток короткого замыкания.

В-третьих, MC34063 Китайская информация — контактный

1 фут: интерфейс переключателя коллектора;

2 фута: переключатель интерфейса эмиттера;

3 фута: интерфейс конденсатора синхронизации;

4 фута: наземный терминал;

5: входной контакт инвертора компаратора, контакт дискретизации выходного напряжения;

6 футов: интерфейс питания Vcc;

7 футов: IPK обнаружение является клеммой выборки пикового тока нагрузки;

8 футов: интерфейс коллекторной трубки.

В-четвертых, MC34063 Китайская информация — принципиальная схема

Микросхема 3 MC34063 представляет собой интерфейс конденсатора синхронизации, который внешне подключен к конденсатору синхронизации. Генератор непрерывно заряжает и разряжает конденсатор под действием источника постоянного тока, генерируя тем самым колебательный сигнал. Во время зарядки конденсатора осциллятором входная клемма R логического элемента И является высокой, а когда уровень входного сигнала компаратора ниже порогового уровня, входная клемма S вентиля И является высокой. Если и только когда и вход R, и вход S имеют высокий уровень, триггер устанавливается на высокий уровень, тем самым включая выходной переключатель, в противном случае, если один из входов R и S имеет низкий уровень, Когда оба уровня низки, триггер сбрасывается, так что выходной переключатель отключается.

Микросхема также имеет функцию ограничения тока, которая реализуется путем обнаружения падения напряжения между 6 и 7 контактами. Когда он обнаруживает, что напряжение между 6 и 7 контактами превышает 300 мВ, микросхема активирует функцию защиты от перегрузки по току, и генератор быстро устанавливает синхронизацию. Конденсатор заряжается, тем самым сокращая время включения выходной переключающей трубки и увеличивая время ее отключения.

Five, MC34063 Китайская информация — Бак преобразователь питания

На следующем рисунке показана схема блока питания понижающего преобразователя + 25 / + 5 В, выполненного с микросхемой MC34063. Рабочий процесс понижающей схемы выглядит следующим образом:

1,5 фута микросхемы MC34063 (инвертирующий входной вывод компаратора) контролируют выходное напряжение через внешние резисторы R1 и R2. Формула расчета выходного напряжения Uo = 1,25 (1+ R2 / R1), которая относится только к сопротивлению R1 и R2.

2, внутреннее опорное напряжение 1.25V постоянной, когда выходное напряжение ниже опорного напряжения, скачок напряжения на выходе компаратора, флип-флоп S контактный высок, во время зарядки конденсатора, когда генератор, R футов Это высокий уровень, так что триггер Q-клемма имеет высокий уровень, так что выходной переключатель включен, а затем входное напряжение Ui заряжает конденсатор Co выходного фильтра, чтобы увеличить выходное напряжение U. Для достижения автоматического управления U. Стабильный эффект.

3. При выходном напряжении U. Выше, чем опорное напряжение, триггер контактный низкий S, Q терминал является низким, так что привод трубки Т2 выключается, переключатель Т1 выключен.

4, 7-контактный (конец обнаружения IPK) микросхемы MC34063 используется для контроля пикового тока T1, чтобы достичь цели контроля высокого и низкого уровня Q-конца триггера.

5, 3-контактный микросхема MC34063 (интерфейс синхронизирующего конденсатора), внешний синхронизирующий конденсатор, может регулировать частоту генератора, чтобы определять время включения T1.

Six, MC34063 Китайская информация — повышение мощности преобразователя

На следующем рисунке показана схема блока питания повышающего преобразователя с микросхемой MC34063. Когда переключатель T1 в микросхеме MC34063 включен, источник питания заземляется через резистор Rsc выборки, индуктор L1 и выводы 1 и 2. микросхемы. В это время конденсатор синхронизации «разряжается», отвечает за подачу энергии, и L1 начинает накапливать энергию. Когда переключатель T1 выключен, источник питания и L1 одновременно подают энергию, и синхронизирующий конденсатор «заряжается» для накопления энергии. В это время L1 эквивалентен одному источнику питания, а схема эквивалентна двум источникам питания, подключенным параллельно, поэтому напряжение, полученное на нагрузке, выше, чем Фактическое напряжение питания. Частота включения и выключения T1 называется рабочей частотой микросхемы, поскольку постоянная времени этой рабочей частоты относительно нагрузки достаточно высока, постоянное напряжение постоянного тока может быть получено на нагрузке.

Seven, MC34063 Китайская информация — переключатель обратной цепи

На следующем рисунке показан принцип действия схемы инверсии с использованием микросхемы MC34063. Когда T1 включен, ток протекает через контакты 1, 2 и L1 микросхемы, чтобы достичь земли.В это время синхронизирующий конденсатор отвечает за подачу энергии, и L1 начинает накапливать энергию. Когда переключатель T1 выключен, поскольку направление тока на катушке индуктивности не может быть внезапно изменено, D1 включается. В это время L1 подает энергию на нагрузку и синхронизирующий конденсатор через D1 и выдает отрицательное напряжение. Поэтому, пока рабочая частота микросхемы MC34063 достаточно высока относительно постоянной времени нагрузки, постоянное напряжение постоянного тока может быть получено на нагрузке.

MC34063 Один из самых распространенных ШИМ (ЧИМ) контроллеров и небольшой экскурс в принципы работы DC-DC конвертеров.

Некоторое время назад я уже публиковал обзор, где показал как при помощи КРЕН5 сделать ШИМ стабилизатор. Тогда же я упомянул о одном из самых распространенных и наверное самых дешевых контроллеров DC-DC преобразователей. Микросхеме МС34063.
Сегодня я попробую дополнить предыдущий обзор.

Вообще, данную микросхему можно считать устаревшей, но тем не менее она пользуется заслуженной популярностью. В основном из-за низкой цены. Я их до сих пор иногда использую в своих всяких поделках.
Собственно потому я и решил прикупить себе сотню таких микрух. Обошлись они мне в 4 доллара, сейчас у того же продавца они стоят 3.7 доллара за сотню, это всего 3.7 цента за штуку.
Найти можно и дешевле, но я заказывал их в комплект к другим деталям (обзоры зарядного для литиевого аккумулятора и стабилизатор тока для фонарика). Есть еще четвертый компонент, который я заказал там же, но о нем в другой раз.

Ну я наверное уже утомил длинным вступлением, потому перейду к обзору.
Предупрежу сразу, будет много всяких фото.
Пришло это все в пакетиках, замотанное в ленту из пупырки. Такая себе кучка 🙂

Сами микросхемы аккуратно запакованы в пакетик с защелкой, на него наклеена бумажка с наименованием. Написано от руки, но проблемы распознать надпись, думаю не возникнет.

Данные микросхемы производятся разными производителями и маркируются так же по разному.
MC34063
KA34063
UCC34063
И т.д.
Как видно, меняются только первые буквы, цифры остаются неизменными, потому обычно ее называют просто 34063.
Мне достались первые, MC34063.

Фото рядом с такой же микрухой, но другого производителя.
Обозреваемая выделяется более четкой маркировкой.

Что дальше можно обозреть я не знаю, потому перейду ко второй части обзора, познавательной.
DC-DC преобразователи используются во многих местах, сейчас наверное уже тяжело встретить электронное устройство, где их нет.

Существует три основные схемы преобразования, все они описаны в даташите к 34063, а так же в дополнении по ее применению, ну и в еще одном описании.
Все описанные схемы не имеют гальванической развязки. Так же, если вы посмотрите внимательно все три схемы, то заметите, что они очень похожи и отличаются перестановкой местами трех компонентов, дросселя, диода и силового ключа.

Сначала самая распространенная.
Step-down или понижающий ШИМ преобразователь.
Применяется там, где надо понизить напряжение, причем сделать это с максимальным КПД.
Напряжение на входе всегда больше, чем на выходе, обычно минимум на 2-3 Вольта, чем больше разница, тем лучше (в разумных пределах).
При этом ток на входе меньше, чем на выходе.
Такую схемотехнику применяют часто на материнских платах, правда преобразователи там обычно многофазные и с синхронным выпрямлением, но суть остается прежней, Step-Down.

В этой схеме дроссель накапливает энергию при открытом ключе, а после закрытия ключа напряжение на дросселе (за счёт самоиндукции) заряжает выходной конденсатор

Следующая схема применяется немного реже первой.
Ее часто можно встретить в Power-bank, где из напряжения аккумулятора в 3-4.2 Вольта получается стабилизированные 5 Вольт.
При помощи такой схемы можно получить и больше, чем 5 Вольт, но надо учитывать, что чем больше разница напряжений, тем тяжелее работать преобразователю.
Так же есть одна не очень приятная особенность данного решения, выход нельзя отключить «программно». Т.е. аккумулятор всегда подключен к выходу через диод. Так же в случае КЗ ток будет ограничен только внутренним сопротивлением нагрузки и батареи.
Для защиты от этого применяют либо предохранители, либо дополнительный силовой ключ.

Так же как и в прошлый раз, при открытом силовом ключе сначала накапливается энергия в дросселе, после закрытия ключа ток на дросселе меняет свою полярность и суммируясь с напряжением батареи поступает на выход через диод.
Напряжение на выходе такой схемы не может быть ниже напряжения на входе минус падение на диоде.
Ток на входе больше чем на выходе (иногда значительно).

Третья схема применяется довольно редко, но не рассмотреть ее будет неправильно.
Это схема имеет на выходе напряжение обратной полярности, чем на входе.
Называется — инвертирующий преобразователь.
В принципе данная схема может как повышать, так и понижать напряжение относительно входного, но из-за особенностей схемотехники чаще используется только для напряжений больше или равных входному.
Преимущество данной схемотехники — возможность отключения напряжения на выходе при помощи закрытия силового ключа. Это так же умеет делать и первая схема.
Как и в предыдущих схемах, энергия накапливается в дросселе, а после закрытия силового ключа поступает в нагрузку через обратно включенный диод.

Когда я задумывал данный обзор, то не знал, что лучше выбрать для примера.
Были варианты сделать понижающий преобразователь для РоЕ или повышающий для питания светодиода, но как то все это было неинтересно и совсем скучно.
Но несколько дней назад позвонил товарищ и попросил помочь ему с решением одной задачки.
Надо было получить выходное стабилизированное напряжение независимо от того, входно больше или меньше выходного.
Т.е. нужен был повышающе-понижающий преобразователь.
Топология данных преобразователей называется SEPIC (Single-ended primary-inductor converter).
Еще пара неплохих документов по данной топологии. 1, 2.
Схема данного типа преобразователей заметно сложнее и содержит дополнительный конденсатор и дроссель.

Вот по этой схеме я и решил делать

Для примера я решил делать преобразователь, способный давать стабилизированные 12 Вольт при колебаниях входного от 9 до 16 Вольт. Правда мощность преобразователя невелика, так как используется встроенный ключ микросхемы, но решение вполне работоспособно.
Если умощнить схему, поставить дополнительный полевой транзистор, дроссели на больший ток и т.д. то такая схема может помочь решить проблему питания 3,5 дюйма жесткого диска в машине.
Так же, такие преобразователи могут помочь решить проблему получения, ставшего уже популярным, напряжения 3.3 Вольт от одного литиевого аккумулятора в диапазоне 3-4.2 Вольта.

Но для начала превратим условную схему в принципиальную.

После этого превратим ее в трассировку, не будем же мы на монтажной плате все ваять.

Ну дальше я пропущу этапы, описанные в одном из моих обзоров, где я показал, как изготавливать печатную плату.
В итоге получилась небольшая платка, размеры платы 28х22. 5, толщина после запайки деталей — 8мм.

Нарыл по дому всяких разных деталек.
Дроссели у меня были в одном из обзоров.
Резисторы всегда есть.
Конденсаторы частично были, а частично выпаял из разных устройств.
Керамический на 10мкФ выпаял из старого жесткого диска (еще они водятся на платах мониторов), алюминиевый SMD взял из старого CD-ROMа.

Спаял платку, получилось вроде аккуратно. Надо было сделать фото на каком нибудь спичечном коробке, но забыл. Размеры платы примерно в 2.5 раза меньше спичечного коробка.

Плата поближе, старался компоновать плату поплотнее, свободного месте не очень много.
Резистор 0.25 Ома образован четырьма по 1 Ом параллельно в 2 этажа.

Ну а дальше результаты проверки.

Фотографий много, потому убрал под спойлер

Проверял в четырех диапазонах, но случайно получилось в пяти, не стал этому противиться, а просто сделал еще одно фото.
У меня не было резистора на 13КОм, пришлось впаять на 12, поэтому на выходе напряжение несколько занижено.
Но так как плату я делал просто для проверки микросхемы (т.е. сама по себе эта плата больше для меня никакой ценности не несет) и написания обзора, то не стал заморачиваться.
В качестве нагрузки была лампа накаливания, ток нагрузки около 225мА

На входе 9 Вольт, на выходе 11.45

На входе 11 Вольт, на выходе 11.44.

На входе 13 вольт, на выходе все те же 11.44

На входе 15 Вольт, на выходе опять 11.44. 🙂

После этого думал закончить, но так как в схеме указал диапазон до 16 Вольт, то и проверить решил на 16.
На входе 16.28, на выходе 11.44

Так как я разжился цифровым осциллографом, то решил снять осциллограммы.

Я их так же спрятал под спойлер, так как их довольно много

Я сделал осциллограммы на выходе микросхемы и на выходе БП.
В щупе был включен делитель сигнала на 10.

9 Вольт

11 Вольт

13 Вольт

15 Вольт. Здесь я изменил время развертки, так как не получалось впихнуть весь период в одно окно.


Это конечно игрушка, мощность преобразователя смешная, хотя и полезная.
Но товарищу я подобрал несколько более мощный вариант на Алиэксрессе.
Возможно кому то будет и полезно.

Ссылки по теме.
Повышающе-понижающий DC-DC преобразователь 7..14В / 9В 0,5А
MC34063 sepic
Стабилизатор тока светодиодов на микросхеме МС34063
MC34063A описание, схема подключения.
Калькулятор DC-DC MC34063

Файл печатной платы, схема, даташит. — ссылка.

В общем вот такой получился спонтанный микрообзор микросхемы.

Резюме.
Микросхемы вполне годные, меня устроили, особенно по этой цене.

Надеюсь, что обзор будет полезен. Если есть идеи по доработке, буду рад выслушать.
Наверняка где нибудь накосячил, так как писал без шпаргалок, потому если заметили ошибки, сильно не ругайте.

Хинт по 34063

Многие знают, что так как эта микросхема не является полноценным ШИМ контроллером, а скорее ЧИМ, т.е. у нее частота имеет свойство «плавать» в зависимости от напряжения и нагрузки.
Из-за этого дроссель может неприятно «жужжать».
Избавиться от этого эффекта поможет резистор номиналом 300-680к, подключенный между выводом подключения времязадающего конденсатора и выходом на точку соединения дросселя, диода и силового ключа микросхемы (для схемы Step-Down).
На других топологиях не проверял, но думаю, что тоже поможет.

Вместо котика

А вот так выглядит кристалл 34063 при более детальном рассмотрении в электронный микроскоп.
Но так как микроскоп я еще не купил, то фото из инета.

Схема повышающего преобразователя 3,7 В в 5 В с использованием MC34063

В наши дни литиевые батареи обогащают мир электроники. Их можно заряжать очень быстро и они обеспечивают хорошее резервное копирование, что наряду с их низкой стоимостью производства делает литиевые батареи наиболее предпочтительным выбором для портативных устройств. Поскольку напряжение одноэлементной литиевой батареи варьируется от минимального напряжения 3,2 до 4,2 В , трудно питать те схемы, для которых требуется 5 В или более . В таком случае нам нужен повышающий преобразователь , который будет повышать напряжение в соответствии с требованиями нагрузки, больше, чем входное напряжение.

В этом сегменте доступно множество вариантов; MC34063 — самый популярный импульсный стабилизатор в этом сегменте. MCP34063 можно настроить на три операции: Buck, Boost и Inverting . Мы используем MC34063 в качестве импульсного повышающего регулятора и будем повышать напряжение литиевой батареи 3,7 В до 5,5 В с выходным током 500 мА . Ранее мы построили схему понижающего преобразователя для понижения напряжения; Вы также можете ознакомиться со многими интересными проектами в области силовой электроники здесь.



IC MC34063

MC34063 схема выводов показана на рисунке ниже. С левой стороны показана внутренняя схема MC34063, а с другой стороны схема распиновки.



MC34063 это 1 . 5A Шаг вверх или шаг вниз или инвертирующий регулятор , благодаря свойству преобразования постоянного напряжения, MC34063 представляет собой преобразователь постоянного тока в постоянный.

Эта ИС обеспечивает следующие функции в своем 8-выводном корпусе:

  1. Эталон с температурной компенсацией
  2. Цепь ограничения тока
  3. Управляемый генератор рабочего цикла с активным сильноточным выходным переключателем драйвера.
  4. Принимается от 3,0 В до 40 В постоянного тока.
  5. Может работать при частоте коммутации 100 кГц с допуском 2%.
  6. Очень низкий ток в режиме ожидания
  7. Регулируемое выходное напряжение

Кроме того, несмотря на эти функции, он широко доступен и гораздо эффективнее с точки зрения затрат, чем другие ИС, доступные в этом сегменте.

Давайте разработаем повышающую схему , используя MC34063 , для повышения напряжения литиевой батареи 3,7 В до 5,5 В.



Расчет значений компонентов для повышающего преобразователя

Если мы проверим таблицу данных, мы увидим полную диаграмму формул для расчета желаемых значений, необходимых в соответствии с нашим требованием. Вот таблица формул, доступная внутри таблицы данных, а также показана повышающая схема.



Вот схема без значений тех компонентов, которые будут использоваться дополнительно с MC34063 .



Теперь мы рассчитаем значения, необходимые для нашего проекта. Мы можем выполнить расчеты по формулам, приведенным в таблице данных, или , мы можем использовать таблицу Excel, предоставленную на веб-сайте ON Semiconductor. Вот ссылка на таблицу Excel.

https://www.onsemi.com/pub/Collateral/MC34063%20DWS.XLS



Шаги для расчета значений этих компонентов

Шаг 1:- Сначала нам нужно выбрать диод. Мы выберем широко доступный диод 1N5819. Согласно техническому описанию, при прямом токе 1 А прямое напряжение диода будет равно 0,60 В.

V, прямое напряжение диода (Vf) составляет 0,60 В. Наше минимальное напряжение Vin (min) составляет 3,2 В, так как это самое низкое допустимое напряжение от одноячеечной батареи. А для напряжения насыщения выходного ключа (Vsat) оно равно 1В (в даташите 1В). Если сложить все вместе, то получится

  (5,5+0,60-3,2/3,2-1) = 0,9
Итак,  t  ON  / t  OFF   =  1,31



Шаг 3:- Мы выберем более низкую частоту переключения, 50 кГц.

Итак, Ton + Toff = 1/50 кГц = 20 мкс.
Итак, наш Ton + Toff равен 20 мкс



Шаг 4: — Теперь мы рассчитаем время T от .

  T  off  = (T  on  + T  off  / (T  on  /T  off  )+1)



Как мы рассчитали ранее и Ton + Toff, теперь расчет будет проще,

Toff = 20 мкс / 1,31+1 = 8,65 мкс



Шаг 5: — Теперь следующим шагом является вычисление Ton,

T  на  = (T  на  + T  на ) - T  на  = 20 мкс – 8,65 мкс = 11,35 мкс



Шаг 6:- Нам нужно будет выбрать синхронизирующий конденсатор Ct, который потребуется для получения желаемой частоты. Ct = 4,0 x 10 -5 x Ton = 4,0 x 10 -5 x 11,35 мкСм = 454 пФ


Шаг 7:- Теперь нам нужно рассчитать средний ток дросселя или

ИЛ(среднее). IL(avg) = Iout(max) x ((T на /T на )+1)



Наш максимальный выходной ток будет 500 мА. Таким образом, средний ток дросселя будет 0,5 А x (1,31 + 1) = 1,15 А.



Шаг 8:-  Теперь пришло время для пульсаций тока катушки индуктивности. Типичный индуктор использует 20-40% среднего выходного тока. Таким образом, если мы выберем ток пульсаций индуктора 30%, это будет 1,15 * 30% = 0,34 А



Шаг 9:- Пиковый ток переключения будет IL(avg) + Iripple/2 = 1,15 + . 34/2 = 1,32 А



Шаг 10:- В зависимости от этих значений мы рассчитаем значение индуктора




Шаг 11:- Для тока 500 мА значение Rsc будет равно 0,3/Ipk. Таким образом, для нашего требования Rsc = 0,3/1,32 = 0,22 Ом ) от форсированного выхода.

Итак, Cвых = 9*(0,5*11,35 мкс/0,25) = 204,3 мкФ

Мы выберем 220 мкФ, 12 В . Чем больше конденсатора будет использоваться, тем больше пульсаций он уменьшит.



Шаг 13:- Наконец, нам нужно рассчитать сопротивление резисторов обратной связи по напряжению. Vout = 1,25 (1 + R2 / R1)

Мы выберем значение R1 2k, Таким образом, значение R2 будет 5,5 = 1,25 (1 + R2 / 2k) = 6,8k

Мы вычислили все значения. Ниже приведена окончательная схема:



Схема цепи повышающего преобразователя

Необходимые компоненты
  1. Разъем Relimate для входа и выхода — 2 №
  2. Резистор 2k — 1 шт.
  3. Резистор 6,8 кОм – 1 шт.
  4. 1N5819- 1№
  5. Конденсатор 100 мкФ, 12 В и 194,94 мкФ, 12 В (используется 220 мкФ, 12 В, выбрано близкое значение) 1 шт.
  6. Катушка индуктивности 18,91 мкГн, 1,5 А — 1 шт. (используется 33мкГн 2,5А, был у нас в наличии)
  7. 454 пФ (используется 470 пФ) дисковый керамический конденсатор 1 шт.
  8. 1 Литий-ионный или литий-полимерный аккумулятор Одноэлементный или параллельный элемент в зависимости от емкости аккумулятора для резервного копирования в требуемых проектах.
  9. MC34063 Импульсный регулятор IC
  10. Резистор 0,24 Ом (используется .3R, 2 Вт)
  11. 1 шт. Veroboard (можно использовать Veroboard с точками или с соединением).
  12. Паяльник
  13. Флюс для пайки и проволока для пайки.
  14. Дополнительные провода при необходимости.

Примечание. Мы использовали индуктор 33 мкГн, так как он легко доступен у местных поставщиков с номинальным током 2,5 А. Также мы использовали резистор .3R вместо .22R.

После размещения компонентов припаяйте их к перфорированной плате.



Тестирование схемы повышающего преобразователя

Перед тестированием схемы нам нужны переменные нагрузки постоянного тока для получения тока от источника питания постоянного тока. В небольшой лаборатории электроники, где мы тестируем схему, допуски при тестировании намного выше, и из-за этого точность измерений не на должном уровне.

Осциллограф правильно откалиброван, но искусственные шумы, электромагнитные и радиочастотные помехи также могут повлиять на точность результатов проверки. Кроме того, мультиметр имеет допуск +/- 1%.

Здесь мы будем измерять следующие вещи

  1. Пульсации и напряжение на выходе при различных нагрузках до 500мА.
  2. Эффективность схемы.
  3. Потребляемый ток цепи в режиме холостого хода.
  4. Состояние короткого замыкания цепи.
  5. Кроме того, что произойдет, если мы перегрузим вывод?

Температура в нашей комнате 25 градусов по Цельсию, где мы тестировали схему.



На изображении выше мы видим нагрузку постоянного тока. Это резистивная нагрузка, и, как мы видим, 10 резисторов по 1 Ом в параллельном соединении представляют собой фактическую нагрузку, подключенную через полевой МОП-транзистор. Мы будем управлять затвором МОП-транзистора и позволять току течь через резисторы. Эти резисторы преобразуют электрическую мощность в тепло. Результат состоит из 5% допуска. Кроме того, эти результаты нагрузки включают потребляемую мощность самой нагрузки, поэтому, когда она не потребляет никакой нагрузки, по умолчанию будет отображаться ток нагрузки 70 мА. Запитаем нагрузку от другого блока питания и протестируем схему. Конечным выходом будет (Результат – 70 мА ) . Мы будем использовать мультиметры с режимом измерения тока и измерять ток. Поскольку мультиметр включен последовательно с нагрузкой постоянного тока, отображение нагрузки не даст точного результата из-за падения напряжения на шунтирующих резисторах внутри мультиметра. Мы запишем результат измерения.

Ниже показана наша тестовая установка; мы подключили нагрузку через цепь, мы измеряем выходной ток на повышающем стабилизаторе, а также его выходное напряжение. Осциллограф также подключен к повышающему преобразователю, поэтому мы также можем проверить выходное напряжение. 18650 литиевая батарея (1S2P — 3,7 В 4400 мАч) обеспечивает входное напряжение.



Мы получаем 0,48 А или 480-70 = 410 мА тока с выхода. Выходное напряжение 5,06В.

На данный момент, если мы проверим размах пульсаций на осциллографе. Мы видим выходную волну, пульсации 260 мВ (пик-пик).



Подробный отчет об испытаниях

Время
(сек)

Нагрузка (мА)

Напряжение (В)

Пульсация (размах) (мВ)

180

0

5,54

180

180

100

5,46

196

180

200

5,32

208

180

300

5,36

220

180

400

5. 16

243

180

500

5.08

258

180

600

4,29

325



Мы изменили нагрузку и ждали около 3 минут на каждом шаге, чтобы проверить, стабильны ли результаты. После нагрузки 530 мА (0,53 А) напряжение значительно упало. В других случаях от 0 нагрузок до 500 мА выходное напряжение упало на 0,46 В.



Проверка схемы с помощью настольного источника питания

Поскольку мы не можем контролировать напряжение батареи, мы также использовали переменный настольный источник питания для проверки выходного напряжения при минимальном и максимальном входном напряжении (3,3–4,7 В). ), чтобы проверить, работает ли он,



На приведенном выше изображении блок питания стенда обеспечивает входное напряжение 3,3 В. На дисплее нагрузки отображается выходное напряжение 5,35 В при потреблении тока 350 мА от импульсного источника питания. Поскольку нагрузка питается от настольного источника питания, показания нагрузки не точны. Результат потребления тока (347 мА) также состоит из тока, потребляемого от настольного источника питания самой нагрузкой. Нагрузка питается от блока питания стенда (12 В / 60 мА). Таким образом, фактический ток, потребляемый с выхода MC34063, составляет 347-60 = 287 мА.

Рассчитали КПД при 3.3В изменением нагрузки, вот результат

Входное напряжение (В)

Входной ток (А)

Вход
Мощность (Вт)

Выход
Напряжение (В)

Выход
Ток (А)

Выходная мощность (Вт)

 Эффективность (n)

3,3

0,46

1,518

5,49

0,183

1. 00467

66.1837945

3,3

0,65

2,145

5,35

0,287

1.53545

71.5827506

3,3

0,8

2,64

5.21

0,349

1.81829

68.8746212

3,3

1

3,3

5.12

0,451

2.30912

69.9733333

3,3

1,13

3,729

5.03

0,52

2,6156

70.1421293

Теперь мы изменили входное напряжение на 4,2 В. Мы получаем 5,41 В на выходе, когда рисуем 357 – 60 = 29. 7мА нагрузки.



Мы также проверили эффективность. Это немного лучше, чем предыдущий результат.

Входное напряжение (В)

Входной ток (А)

Вход
Мощность (Вт)

Выход
Напряжение (В)

Выход
Ток (А)

Выходная мощность (Вт)

 Эффективность

4.2

0,23

0,966

5,59

0,12

0,6708

69.4409938

4.2

0,37

1,554

5,46

0,21

1. 1466

73.7837838

4.2

0,47

1,974

5,41

0,28

1,5148

76.7375887

4.2

0,64

2,688

5,39

0,38

2.0482

76.1979167

4.2

0,8

3,36

5,23

0,47

2.4581

73.1577381

Потребление тока в режиме холостого хода зафиксировано 3,47 мА при всех режимах при нагрузке 0 .

Также проверили на короткое замыкание, нормальная работа наблюдается. После порога максимального выходного тока выходное напряжение значительно снижается и через некоторое время приближается к нулю.

В эту схему можно внести улучшения; для уменьшения выходных пульсаций можно использовать конденсатор с более высоким значением ESR с низким значением ESR. Также необходимо правильное проектирование печатной платы.

ПЕРЕКЛЮЧЕНИЕ РЕГ. КАЛЬКУЛЯТОР ДЛЯ MC 34063 или MC33063

ВИДЕО-ОБУЧЕНИЕ С YOTUBE ПО MC34063/33063


Дэйв Джонс EEVblog Видео You Tube шаг за шагом проведет вас через разработку преобразователя постоянного тока с использованием почтенного MC34063. А потом он его строит и проверяет работоспособность.
ВОТ ТЕХНИЧЕСКОЕ ОПИСАНИЕ MC34063C от Silicon Link

Онлайн-калькулятор и типичный макет НИЖЕ:
ПОЖАЛУЙСТА, ЗАПОЛНИТЕ ФОРМУ ОПРОСА ВНИЗУ ЭТОЙ ВЕБ-СТРАНИЦЫ… СПАСИБО

MC343063A-MC3 design tool

MC34063A-MC33063 помощь в разработке

Это простой инструмент проектирования, использующий уравнения из таблицы данных MC34063A/MC33063, примечания по применению, которые позволяют вам рассчитать значения компонентов для микросхемы простого переключателя MC34063A/MC33063. Он отображает соответствующая принципиальная схема (повышающая, понижающая или инвертирующая) и проверяет ограничения по току и напряжению. Резисторы обратной связи выбираются из стандартных значений компонентов так, чтобы выход максимально близко к желаемому значению. Фактическое номинальное значение является результатом набора данных.

Типичное значение входного конденсатора около 100 мкФ; все конденсаторы должны быть с низким ESR. А быстродействующего диода Шоттки должно быть достаточно для необходимого тока, 1N5818, 1N5819, 1N5820 и им подобные вполне подойдут.

Вин В
Vout В
Iout мА
Врипл мВ (pp)
Fмин кГц

1: Переполюсовка. 2: Повышение. 3: шаг вниз. Три типовые схемы, автоматический расчет параметров внешних компонентов
для использования: введите нужные параметры в левом центральном поле, затем нажмите «Рассчитать и обновить схему». кнопка для автоматического расчета всех соответствующих внешних компонентов параметры и соответствующие стандартные чертежи цепей, конструкция dc-dc цепь интереса.
Предупреждение: Если вы введете параметры, превышающие возможности MC34063 или предел абсолютного максимального рейтинга, он автоматически всплывающее окно предупреждения, чтобы напомнить вам изменить их.
Специальный ввод : Спроектировать схему изменения полярности с отрицательным знаком перед цифры входного или выходного напряжения, например, -5v.

Это интегральная схема преобразования мощности постоянного тока (MC34063A), применение относительно широкое, универсальный недорогой (и его легко купить у нескольких поставщиков полупроводников). Эффективность инверсии полярности до 65%, повышение эффективности до 90% эффективность понижения до 80%, эффективность преобразования и рабочая частота пропорциональна конденсатору фильтра.

Кроме того, выходная мощность в основном, например> 250 ~ 300 мА через внешнее расширение внешнего силового транзистора для увеличения тока с помощью биполярных или МОП-транзисторов

Номинальное значение внешних компонентов и значение формула:

Vвых (выходное напряжение) = 1,25 В *(1 + R1/R2) 9-5*Тон, (рабочая частота)

Iпк = 2 * Iомакс * Т/тофф

RSC (ограничено сопротивлением потоку): определить выход Текущий. Rsc = 0,33/Ipk

Lмин ( индуктивность): Lmin = (Vimin-Vce sat) * Ton/Ipk

Co (фильтрующие конденсаторы): Определить коэффициент пульсаций выходного напряжения, Co = Io * ton / Vp-p (коэффициент пульсаций)

Параметры фиксированного значения:

Vce sat = 1,0 В ton / toff = (Vo + Vf-Vimin) / (Vimin-Vce sat) Vimin: нестабильность во входном напряжении, когда минимум

Vf = 1,2 В прямое падение напряжения на быстродействующем диоде

Внимание при практическом применении:

1:Для быстродействующего диода можно выбрать IN4148, однако конструкции требуют высокой эффективности. необходимо использовать семейство IN5819 в зависимости от уровня выходного тока

2: выходное/входное напряжение MC34063 не может превышать 40 В.

3: Этот код был разработан (c) Nomad Systems 2001, http://www.nomad.ee/micros/mc34063a/ и слегка отредактирован и изменен из журнала ELECTRONIC PRODUCTS ONLINE http://www.electronicproducts.com/DC- DC_Circuit_Calculator.aspx.

Самодельный повышающий преобразователь на микросхеме MC34063

Всем привет! Надеюсь, у вас все хорошо и вы хорошо проводите время. Я собираюсь дать вам подробный обзор микросхемы MC34063. Обычно это требуется при создании повышающих или понижающих преобразователей постоянного тока в постоянный. В этом блоге мы узнаем, как создать схему повышающего преобразователя с 5 В на 12 В, используя микросхему преобразователя постоянного тока MC34063.



MC34063 — это микросхема преобразователя постоянного тока, которая обычно используется в схемах Buck (понижающая) и Boost (повышающая). MC34063 — это монолитная схема управления, которая включает в себя все функции, необходимые для создания преобразователей постоянного тока в постоянный. Он может переключаться на частоте до 100 кГц. Он используется в преобразователях постоянного тока из-за его способности преобразовывать напряжение. Работает в диапазоне температур от 0 до 70 градусов Цельсия. Среди прочего, он используется в регуляторах напряжения и зарядных устройствах. 8-контактный DIP-корпус содержит все эти функции.

MC34063 IC может выполнять несколько функций:

  • Компаратор измерения выходного напряжения
  • Осциллятор.
  • Переключатель сильноточного выхода.
  • Ограничение активного пикового тока
  • MC 34063 требует минимального внешнего оборудования для приложений buck, boost.
  • Он имеет множество применений, включая кабельные решения, анализаторы газов крови, телекоммуникации и т. д.
  • Опорное напряжение с температурной компенсацией

ВЫВОД

Номер контакта

Название контакта

Описание

1

Коллектор переключателей

Контакт коллектора внутренних транзисторов (вывод выходного напряжения)

2

Переключатель-эмиттер

Вывод эмиттера внутренних транзисторов

3

Времязадающий конденсатор

Подключение к конденсатору, определяющему частоту коммутации

4

Земля

Минусовая клемма источника питания

5

Инвертирующий вход компаратора

Используется для установки выходного напряжения

6

ВКЦ

Входное напряжение

7

Ipeak Sense

Используется для установки выходного тока

8

Сборщик драйверов

Коллекторный вывод переключающего транзистора



Микросхема MC34063 имеет широкий диапазон входного напряжения от 3 В до 40 В и может генерировать высокий выходной ток переключения до 1,5 А при добавлении подходящей катушки индуктивности. Он предлагает регулируемое выходное напряжение, ограничение тока короткого замыкания и низкий ток в режиме ожидания. Мы можем включить эту микросхему в понижающую, повышающую и инвертирующую топологии, используя несколько дополнительных компонентов.

Преобразователи постоянного тока часто используются для эффективного обеспечения регулируемого напряжения от переменного источника, который может или не может должным образом управляться на переменную нагрузку. Понижающий преобразователь выдает меньшее напряжение, чем начальное напряжение, но повышающий преобразователь выдает большее напряжение.

Импульсный регулятор IC MC34063A является ядром схемы. Диод Шоттки 1N5819 имеет низкое прямое падение напряжения и высокую скорость переключения. Он часто используется в высокочастотных устройствах, таких как инверторы и преобразователи постоянного тока.

Поскольку MC34063A может работать с напряжением до 40 В, схема может работать с постоянным напряжением в диапазоне от 3,0 до 40,0 В. Он предлагает регулируемое выходное напряжение, ограничение тока короткого замыкания и низкий ток в режиме ожидания.



Базовый расчет повышающего преобразователя (5VIN, 12VOUT)

Теперь на этом этапе мы начнем строить нашу схему и компоненты, которые будут в ней присутствовать, и, конечно же, их значения.

Вот схема без значений компонентов, которые будут использоваться дополнительно с MC34063.



Если мы проверим таблицу данных, мы увидим полную диаграмму формул для расчета желаемых значений, необходимых в соответствии с нашим требованием. Вот таблица формул, доступная внутри таблицы данных, и в соответствии с нашим требованием у нас есть формулы повышающей схемы.

Теперь мы рассчитаем значения, необходимые для нашего проекта. Мы можем произвести расчеты по формулам, приведенным в таблице данных.

Шаги для расчета значений этих компонентов

Шаг 1:-

Для расчетов сначала нам нужно выбрать диод. Мы выберем широко доступный диод 1N5819. Таким образом, согласно таблице данных, при прямом токе 1 А прямое напряжение диода будет равно 0,49 В.

Шаг 2: — 12В, прямое напряжение диода (Vf) 0,49В. Наше минимальное напряжение Vin (min) составляет 4,5 В. А для напряжения насыщения выходного ключа (Vsat) 0,45В (в даташите 0,45В). Соединив все это в формулу.



(12+0,49-4,5 )/(4,5-0,45) = 1,97

Таким образом, тонн / тонн = 1,97

по формуле:

 Ton + Toff = 1 / f

Частота переключения будет 50 кГц, согласно техническому описанию.

Итак, Ton + Toff = 1/50 кГц = 20 мкс

Таким образом, Ton + Toff будет 20 мкс

Шаг 4: — На следующем шаге мы рассчитаем время Toff.

Toff = (Ton + Toff / (Ton/Toff )+1)

В соответствии с предыдущими расчетами в Шаге 2 и Шаге 3 расчет будет проще,

Toff = 20 us / 1,97+1 =  6,73us

Шаг 5:- На следующем шаге мы рассчитаем Ton,

Нам понадобятся шаги 3 и Step-4 для этого расчета

Ton = (Ton + Toff ) — Toff = 20 мкс – 6,73 мкс = 13,27 с

Шаг 6: — Нам нужно будет выбрать временной конденсатор Ct, который потребуется для получения желаемой частоты.

 Ct = 4,0 x 10-5 x тонн, мы возьмем значение тонны из шага 5

= 4,0 x 10-5 x 13,27 мкСм = 530,8 пФ (в пересчете из микрофарад в пикофарад)

Кремовый конденсатор 560 пФ доступен на рынке, поэтому пользователь может купить его.

Шаг 7: — Теперь нам нужно рассчитать пиковый ток или средний ток катушки индуктивности в цепи Шаг-2

Максимальный выходной ток будет 200 мА. Таким образом, пиковый ток будет равен 2 x 0,2 x (1,97+ 1) = 1,2 А.

Шаг 8: — Теперь нам нужно рассчитать значение резистора Sense Current Resistor Value, резистор, который будет подключен к 7-му выводу микросхемы.

RSC = 0,3/IPK, IPK с шага 7

0,3/1,2 = 0,25omhm

Таким рассчитать значение индуктора

Lmin= ((Vin(min) — Vsat/Ipk(переключатель) ) ) x (Ton(max))

= (4,5 — 0,45/1,2) ) x (13,27) =44,8 мкГн, Ipk от Шаг-7, тонны из шага-5

Значение индуктивности = 45 мкГн

Шаг 10 :- Итак, теперь давайте рассчитаем значения выходного конденсатора увеличить выход.

Итак, Cout = 9* (0,2 * 13,27 мкс / 0,2) = 119,43 мкФ

Мы будем использовать конденсатор 120 мкФ 20 В. Чем больше конденсатора будет использоваться, тем больше пульсаций он уменьшит.

Шаг 11: — Наконец, нам нужно рассчитать значение резисторов напряжения обратной связи.

Vout = 1,25 (1 + R2 / R1), сохраняя Vout = 12 В. , значение R2 будет 8,2 кОм

Мы рассчитали все необходимые значения, поэтому, если вы хотите использовать повышающий преобразователь, вы можете воспользоваться этими расчетами и построить свою схему.

Если вы хотите купить MC34063 IC. Вы можете нажать здесь

MC34063%20H-Bridge%20IgBT%20PWM%20Schematics%20CIRT DataHeet & Applicatoin Notes

TOP REFUT Часть

ECAD-модель Производитель Описание Загрузить техпаспорт Купить часть org/Product»> MC34063ADRE4 Инструменты Техаса Повышающий/понижающий/инвертирующий импульсный регулятор на 1,5 А 8-SOIC 0–70 MC34063ADR Инструменты Техаса Повышающий/понижающий/инвертирующий импульсный регулятор на 1,5 А 8-SOIC 0–70 MC34063ADE4 Инструменты Техаса 1,5-A повышающий/понижающий/инвертирующий импульсный стабилизатор 8-SOIC 0–70 org/Product»> MC34063ADG4 Инструменты Техаса Повышающий/понижающий/инвертирующий импульсный регулятор на 1,5 А 8-SOIC 0–70 MC34063ADRJRG4 Инструменты Техаса Повышающий/понижающий/инвертирующий импульсный регулятор на 1,5 А 8-SON 0–70 MC34063AP Инструменты Техаса Импульсный повышающий/понижающий/инвертирующий регулятор на 1,5 А 8-PDIP от 0 до 70

mc34063%20h-bridge%20igbt%20pwm%20схемы%20схемы Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
MFG и тип ПДФ Теги для документов
Драйвер MC34063 светодиод

Аннотация: Трансформатор переменного тока 12 В MC34063 источник тока LED ДРАЙВЕР BY MC34063 mc34063 светодиодная схема mc34063 mc34063 pwm led DIODE 1N4001 mc34063 pwm MC34063 led
Текст: добавлена ​​схема с диодным мостом. Это позволяет работать с трансформатором переменного тока 12 В. 12 В переменного тока Бак Один


Оригинал
PDF MC34063 MC34063 MC34063AP1 ЕЭУ-FC1h201 C315C471K1G5CA BC1151CTND C320C104K5R5CA 399-2054-НД Светодиод драйвера MC34063 Трансформатор переменного тока 12 В Источник тока MC34063 ДРАЙВЕР СВЕТОДИОДОВ ОТ MC34063 mc34063 светодиодная схема mc34063 ШИМ светодиод ДИОД 1N4001 mc34063 ШИМ MC34063 светодиод
мк34063

Резюме: MC34063 UTC mc34063 понижающий внешний транзистор MC34063 понижающий mc34063 эквивалент MC34063 данные mc34063 инвертирующий напряжение внешний транзистор MC34063 Примечания по применению MC34063 повышающий QW-R103-001
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 100 Гц 100 кГц. QW-R103-001 MC34063 UTC mc34063 понижающий внешний транзистор MC34063 понижающий эквивалент mc34063 Данные MC34063 mc34063 инвертирующий внешний транзистор напряжения Примечания по применению MC34063 MC34063 повышающий
2002 — MC34063

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF MC34063A MC34063 4063А
MC34063 5В

Резюме: постоянный ток mc34063 mc34063 MC33063 MC35063 ct 55h mc34063 текущий смысл C2501 1N5822
Текст: Нет доступного текста файла


OCR-сканирование
PDF МС34063, МС35063, MC33063 -100 Гц 100 кГц MC35063) MC33063) MC34063) 0VSVccS40V 001пФ MC34063 5В постоянный ток mc34063 мк34063 MC35063 кт 55ч mc34063 текущий смысл C2501 1N5822
2005 — ДРАЙВЕР СВЕТОДИОДОВ ПО MC34063

Аннотация: принципиальная схема mc34063 светодиод постоянного тока MC34063 5v драйвер MC34063 светодиод mc34063 приложение MC34063 mc34063 pwm led MC34063 примечания по применению mc34063 pwm mc34063 обратноходовая передача
Текст: Нет доступного текста файла


Оригинал
PDF АН10360 МС34063, ПБСС5320Т, PMEG2020EJ ДРАЙВЕР СВЕТОДИОДОВ ОТ MC34063 принципиальная схема mc34063 светодиод постоянного тока MC34063 5В Светодиод драйвера MC34063 мк34063 Приложение MC34063 mc34063 ШИМ светодиод Примечания по применению MC34063 mc34063 ШИМ mc34063 обратный ход
мк34063

Реферат: MC34063 повышающий MC34063 понижающий mc34063 понижающий внешний транзистор mc34063 понижающий 5a mc34063 датчик тока Contek Microelectronics MC34063 Замечания по применению mc34063 sop-8 dc dc mc34063
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 MC34063 100 Гц 100 кГц. MC34063 повышающий MC34063 понижающий mc34063 понижающий внешний транзистор mc34063 шаг вниз 5a mc34063 текущий смысл Контек Микроэлектроника Примечания по применению MC34063 mc34063 СОП-8 постоянный ток mc34063
2001 — мк34063

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 100 Гц 100 кГц. QW-R103-001
2006 — источник тока MC34063

Реферат: MC34063 форсированный источник тока mc34063 MC34063 Заметки по применению Boost mc34063 режим переключения mc34063 эквивалент Приложение MC34063 MC34063 Замечания по применению mc34063 инвертирующее напряжение внешний транзистор Книга данных по замене транзистора
Текст: Нет доступного текста файла


Оригинал
PDF SLVA252B MC34063 MC34063. Источник тока MC34063 MC34063 форсированный источник тока MC34063 Замечания по применению Boost mc34063 режим переключения эквивалент mc34063 Приложение MC34063 Примечания по применению MC34063 mc34063 инвертирующий внешний транзистор напряжения Справочник по замене транзисторов
1998 — smps с uc3842 и tl431

Резюме: mc34063 понижающий с MOSFET mc34063 повышающий с MOSFET MC34063 MOSFET UC3842 повышающий преобразователь mc34063 понижающий 5a mc34063 повышающий 5a MOSFET 1000v 30a uc3842 понижающий mc34063 тройной выход
Текст: DDP6V8 / BZYxx Входной прямой. Мост — 1000В/35А; 600В/35А Вход Прямой. Мост — ; 1200 В, 30 А (3 фазы) Прямой вход. Мост — тиристор — диодный модуль Плавный пуск — чувствительные, изолированные симисторы без демпфера, / BF3510TV BHA/K3012TV MSSxx / MDSxx BTW68-xxx / BTW69-xxx Вход Rect. Мост 600В/35А; 1000 В / 35 А, прямоугольный вход Мост 1200 В / 30 А (3 фазы) Вход Прямой. Мост — Тиристор — Модуль плавного пуска диода —


Оригинал
PDF BF3510TV /BF3506TV КНБК/K3012TV BTAxx600CW АВС08 L6560/А L6561 L4981А/Б СТ90Т40 /W/P/HxxNB50/60/80 smps с uc3842 и tl431 mc34063 понизить с mosfet mc34063 шаг вперед с MOSFET MC34063 МОП-транзистор Повышающий преобразователь UC3842 mc34063 шаг вниз 5a mc34063 шаг вперед 5a МОП-транзистор 1000В 30А uc3842 шаг вниз mc34063 тройной выход
1997 — Плата шагового привода со схемой L297 L6203

Резюме: Плата драйвера шагового двигателя с мощным светодиодом L297 L6203 PSO-36. ДРАЙВЕР MC34063. Схема драйвера двигателя uc3842. MC34063.
Текст: Мост Двойной полный мост SO28/PDIP18 Двойной полный мост и управление микрошагом 750 мА SO/PDIP24/PLCC44 Двойной полный мост и управление микрошагом 2A PSO36 Дополнительные продукты: см. следующую страницу ПРИМЕНЕНИЕ


Оригинал
PDF L78xx L79xx L78Mxx ЛМ317 ЛМ317МДТ ЛМ323 ЛМ337 ЛМ338К ЛМ350К L78Sxx Плата шагового двигателя со схемой L297 L6203 Плата шагового драйвера с L297 L6203 ПСО-36 ДРАЙВЕР СВЕТОДИОДА высокой мощности MC34063 схема драйвера двигателя uc3842 Светодиод драйвера MC34063 Симистор 3а 600в смд MC34063 смд схема lm317 30a ШИМ ДРАЙВЕР СВЕТОДИОДОВ ОТ MC34063
2004 — MC34063 UTC

Резюме: MC34063 MC34063 повышающий MC34063 понижающий mc34063 понижающий 5a mc34063 датчик тока mc34063 sop-8 mc34063 инвертирующий напряжение внешний транзистор MC34063 Примечания по применению mc34063 блок питания
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 100 Гц 100 кГц. QW-R103-001 MC34063 UTC MC34063 повышающий MC34063 понижающий mc34063 шаг вниз 5a mc34063 текущий смысл mc34063 СОП-8 mc34063 инвертирующий внешний транзистор напряжения Примечания по применению MC34063 блок питания mc34063
MC34063 08

Аннотация: mc34063
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 100 Гц 100 кГц 25Vref 100 мА 1500пФ 500 мА 470пФ MC34063 08 мк34063
МР9141

Резюме: td1410 dc-dc MP9141 TD1501 TD1583 td1509 ae2596 ocp3601 ocp34063 CAT1117
Текст: Нет доступного текста файла


Оригинал
PDF ФШ51 Ah27X Ah47X EW410 EW412 EW510 EW512 А1212 А1213 А3144 MP9141 тд1410 постоянный ток MP9141 ТД1501 ТД1583 тд1509 ae2596 ocp3601 ocp34063 CAT1117
МК33063П1

Резюме: MC34063 Замечания по применению Boost MC34063U sm 34063 MC33063 Замечания по применению mc34063 Эквивалентные заметки по применению mc34063 mc34063 MC33063 MC33063U
Текст: Нет доступного текста файла


OCR-сканирование
PDF MC34063 MC35063 MC33063 M98SC A00WBC MC33063P1 MC34063 Замечания по применению Boost MC34063U см 34063 Примечания по применению MC33063 эквивалент mc34063 заметки по применению mc34063 MC33063 MC33063U
2005 — заметки по применению MC34063

Резюме: MC34063 Замечания по применению Светодиодная схема mc34063 Применение MC34063 mc34063 Светодиод MC34063 Светодиод привода MC34063 mc34063 постоянный ток от 12 В до 5 В MC34063 Замечания по применению mc34063
Текст: Нет доступного текста файла


Оригинал
PDF ПТ8А2703/2713 PT8A2703 PT0162 примечания по применению MC34063 Примечания по применению MC34063 mc34063 светодиодная схема Приложение MC34063 мк34063 MC34063 светодиод Светодиод привода MC34063 mc34063 постоянный ток 12 В до 5 В MC34063 примечание к применению mc34063
MC34063 смд

Резюме: от 12 В до 5 В MC34063 mc34063 MC34063 Замечания по применению MC34063 повышающие повышающие/понижающие/инвертирующие импульсные регуляторы
Текст: Нет доступного текста файла


Оригинал
PDF MC34063 MC34063 смд 12 В до 5 В MC34063 мк34063 Примечания по применению MC34063 MC34063 повышающий Повышающие/понижающие/инвертирующие импульсные регуляторы MC34063 08 Приложение MC34063 mc34063 текущий смысл 5,0-амперный повышающий/понижающий инвертирующий импульсный регулятор
1997 — uc3843 12В до 24В

Реферат: uc3842, полумост, прямоходовой преобразователь
Текст: питание поставляется с высокой мощностью полной и половины мостового преобразователя, выпрямляющие мосты типа Мост 35A/1000В Full SO-60Hz Мост выпрямления 30A/1200В 3-фазное выпрямление Полумост 30A/1200В 3-фазное выпрямление Полумост


Оригинал
PDF СТП11НБ40в СТП10НА40/ФИ STW16NA40 STW15NB50v СТУ14НА50в СТВ20Н350в STh25NA50FI STP9NB50/FIv STP8NA50/FI СТП6НБ50в uc3843 12В до 24В полумост uc3842 прямой преобразователь UC3843 полумост uc3845 uc3842 200 Вт мк34063 5В 4А uc3843 12В до 40В понижающий uc3842 полный мост uc3842 uc3844 100 Вт
34063P1

Резюме: MC33063 8-контактный IC 34063 mc34063 33063p 34063p MC 34063 L MC34063S MC35063 преобразователь ic mc34063
Текст: Нет доступного текста файла


OCR-сканирование
PDF MC34063 MC35063 MC33063 34063P1 MC33063 8-контактная микросхема 34063 33063p 34063p МС 34063 Л MC34063S преобразователь микросхема mc34063
icl7071

Резюме: LM317 B1588 lm317 to92 ka3842 эквивалент mc3842 ka3842 эквивалент uc3842 B1115 LM317 sot23 mc3843a
Текст: Нет доступного текста файла


Оригинал
PDF AS1115 AS1117 AS1580 AS1581 AS1582 AS1583 AS2431 AS2810 AS2815 AS2830 icl7071 ЛМ317 B1588 ЛМ317 до 92 эквивалент ка3842 mc3842 ka3842 эквивалент uc3842 B1115 LM317 сот23 mc3843a
1999 — СХЕМА uc3845 smps

Резюме: flyback MC34063 mc34063 flyback uc3845 блок питания схема flyback smps uc3845 uc3845 схема MC34063 MOSFET UC3845 spice модель MC34063 источник тока примечания по применению mc34063
Текст: Нет доступного текста файла


Оригинал
PDF АН1689/Д АН1689 R38010 uc3845 СХЕМА смпс обратный ход MC34063 mc34063 обратный ход схема блока питания uc3845 обратная связь smps uc3845 схема uc3845 MC34063 МОП-транзистор Модель специй UC3845 Источник тока MC34063 заметки по применению mc34063
заметки по применению mc34063

Резюме: MC34063 Замечания по применению mc34063 flyback flyback MC34063 tl494 «Контроллер текущего режима» Замечания по применению MC1723 r3302 mc34063 mc34153 LM337
Текст: Нет доступного текста файла


OCR-сканирование
PDF ЛМ109 ЛМ117 LM117L ЛМ123 ЛМ137 ЛМ140 ЛМ150 ЛМ209 ЛМ217 LM217L заметки по применению mc34063 Примечания по применению MC34063 mc34063 обратный ход обратный ход MC34063 tl494 «Контроллер текущего режима» Замечания по применению MC1723 р3302 мк34063 mc34153 ЛМ337
2002 — мк34063

Реферат: Примеры конструкции BF-442 MC34063 MC34063 источник тока mc34063 понижающий внешний транзистор обратного хода MC34063 MPSU51A LED DRIVER BY MC34063 uA78S40 a78s40
Текст: Нет доступного текста файла


Оригинал
PDF АН920/Д MC34063 МА78С40 А78С40 р14525 БФ-442 Примеры конструкции MC34063 Источник тока MC34063 mc34063 понижающий внешний транзистор обратный ход MC34063 МПСУ51А ДРАЙВЕР СВЕТОДИОДОВ ОТ MC34063 уА78С40
2006 — ДРАЙВЕР СВЕТОДИОДОВ ПО MC34063

Аннотация: MC34063 источник тока ferroxcube 1408p-l00-3cb core MC34063 драйвер светодиод обратного хода MC34063 AN920 MPSU51A MOTOROLA SEMICONDUCTOR mc34063 Ferroxcube 1408PCB1 AN920/Д
Текст: Нет доступного текста файла


Оригинал
PDF АН920/Д MC34063 МА78С40 А78С40 ДРАЙВЕР СВЕТОДИОДОВ ОТ MC34063 Источник тока MC34063 сердечник ferroxcube 1408p-l00-3cb Светодиод драйвера MC34063 обратный ход MC34063 АН920 МПСУ51А MOTOROLA ПОЛУПРОВОДНИК MC34063 Ферроккуб 1408PCB1 АН920/Д
2001 — MC34063 повышающий ток высокого напряжения

Резюме: MC34063 повышающий преобразователь mc34063 повышающий MC33063 MC34063 приложение 8 dip smps ic MC33063A mc33063 повышающий MC34063 MC34063A
Текст: Нет доступного текста файла


Оригинал
PDF MC34063A/MC33063A 100 Гц 100 кГц MC34063A/MC33063A MC34063 увеличивает силу тока Повышающий преобразователь MC34063 mc34063 шаг вперед MC33063 Приложение MC34063 8 dip smps ic MC33063A mc33063 шаг вперед MC34063 MC34063A
2001 — MC33063 Замечания по применению

Abstract: mc34063 mc34063 повышающий преобразователь MC34063 приложение MC33063 MC34063 повышающий преобразователь mc34063 понижающий преобразователь 5a ic mc34063 MC33063 примечание к применению MC34063AD
Текст: Нет доступного текста файла


Оригинал
PDF MC34063A/MC33063A MC34063A 100 Гц 100 кГц Примечания по применению MC33063 мк34063 mc34063 шаг вперед Приложение MC34063 MC33063 Повышающий преобразователь MC34063 mc34063 шаг вниз 5a преобразователь микросхема mc34063 Примечание по применению MC33063 MC34063AD

Предыдущий 1 2 3 … 23 24 25 Далее

Проект блока питания

HVDC | Детальный проект электроники

— Реклама —

Для таких цепей, как счетчики Гейгера, устройства для уничтожения насекомых, трубки Nixie и датчики, требуются высоковольтные источники постоянного тока (HVDC). На рынке доступны различные типы конструкций источников питания постоянного тока высокого напряжения, в том числе удвоители или учетверители напряжения, обратноходовые преобразователи и повышающие преобразователи.

Некоторые из них имеют низкую выходную мощность по току. Но при правильных расчетах с использованием базовых формул повышающего преобразования мы можем получить источники постоянного тока высокого напряжения, способные обеспечить чистую и большую мощность по току. Указания по применению, предоставляемые производителями компонентов, содержат множество удобных формул, совместимых с их компонентами, которые получены из этих основных формул. Здесь представлена ​​конструкция повышающего преобразователя с использованием преобразователя постоянного тока MC34063. Авторский прототип показан на рис. 1.

Рис. 1: Авторский прототип

Основы повышающего преобразователя

В повышающем преобразователе (рис. 2) энергия накапливается в катушке индуктивности (L1a) в течение времени, пока транзистор (T1a) «включен» (ton). Когда транзистор закрыт (toff), энергия передается последовательно с входом Vin на конденсатор выходного фильтра (Cout) и нагрузку (RL). Эта конфигурация позволяет установить выходное напряжение на любое значение, превышающее входное.

Рис. 2: Схема повышающего импульсного регулятора

— Реклама —

Выходное напряжение можно рассчитать следующим образом:

Vout=Vin(ton/toff)+Vin или
Vout=Vin((ton/toff)+1)

Схема и работа

Принципиальная схема форсирования преобразователя с использованием преобразователя постоянного тока MC34063 показан на рис. 3.
MC34063 представляет собой монолитную схему управления, содержащую все активные функции, необходимые для переключения преобразователей постоянного тока в постоянный. Он представляет собой значительный прогресс в простоте использования высокоэффективных, но простых импульсных стабилизаторов. Использование импульсных регуляторов становится более заметным, чем линейных регуляторов, из-за требований к размеру и энергоэффективности новых конструкций оборудования. Импульсные регуляторы повышают гибкость применения при одновременном снижении стоимости.

Рис. 3: Принципиальная схема источника питания постоянного тока высокого напряжения

MC34063 был разработан для применения в понижающих, повышающих преобразователях и преобразователях напряжения. Он включает в себя опорное напряжение с температурной компенсацией, осциллятор, активный ограничитель пикового тока, выходной переключатель и компаратор измерения выходного напряжения. Все эти функции содержатся в 8-контактном корпусе DIP или SOIC.

Внутренняя схема MC34063 в соответствии со спецификацией, предоставленной Texas Instruments, показана на рис. 4.

Рис. 4: Блок-схема MC34063 вычисление значений резисторов обратной связи, как показано на рис. 5.

Рис. 5: Внешние резисторы

Vout=1,25((R2a/R1a)+1)

Внутренний регулятор напряжения выдает 1,25 В для внутреннего компаратора, поэтому внешний делитель напряжения, состоящий из R1a и R2a, должен быть расположен таким образом, чтобы он давал ровно 1,25 вольта при достижении желаемого выходного напряжения. Например, если вам нужно выходное напряжение около 501 вольта, номиналы резисторов делителя напряжения должны быть R2a=2,4 МОм и R1a=6 кОм соответственно.

Как показано на блок-схеме, выход компаратора запускает и отключает защелку SR. Генератор, управляемый времязадающим конденсатором на выводе 3, состоит из элементов источника и стока тока, которые заряжают и разряжают внешний времязадающий конденсатор между верхним и нижним заданными порогами. Обычно токи заряда и разряда составляют 35 мА и 200 мА соответственно, что дает соотношение приблизительно 6:1. Таким образом, период разгона в шесть раз больше, чем период разгона. Верхний порог равен внутреннему опорному напряжению 1,25 В, а нижний порог равен примерно 0,75 В.

Генератор работает непрерывно со скоростью, регулируемой значением временного конденсатора. Он также измеряет пиковый ток, определяя напряжение, генерируемое током катушки индуктивности, на чувствительном резисторе малого номинала и большей мощности, подключенном к контакту 7. В этой схеме (рис. 3) резистор R6 сопротивлением 1,5 Ом и мощностью 2 Вт является измерительным резистором. .

Как показано на блок-схеме, выходной переключатель представляет собой npn-транзистор Дарлингтона. Коллектор подключается к контакту 1, а эмиттер — к контакту 2. Это позволяет разработчику использовать MC34063 в понижающей, повышающей или инвертирующей конфигурациях. Максимальное напряжение насыщения коллектор-эмиттер при 1,5 А (пиковое) составляет 1,3 В, а максимальный пиковый ток выходного ключа — 1,5 А. Для более высокого пикового выходного тока можно использовать внешний транзистор. Осциллирующие импульсы управляют внутренними транзисторами, которые можно использовать для повышения/понижения преобразования или для управления внешним силовым транзистором более высокого номинала для получения более высокой номинальной мощности.

Для некоторых схем, в основном повышающих и инвертирующих напряжение, требуется отношение ton/(ton+toff) выше 0,857. Этого можно добиться, добавив схему расширителя отношения, в которой используется германиевый диод и которая чувствительна к температуре. Времязадающий конденсатор с отрицательным температурным коэффициентом поможет уменьшить эту чувствительность. На рис. 3 схема расширителя состоит из транзистора Т2 (BC557), германиевого диода D2 (1N34A) и времязадающего конденсатора С3. Здесь T2 не управляет чем-либо, кроме переключателя разрядки и зарядки конденсатора C3, питаемого от контакта 3 микросхемы. Ограничение тока должно использоваться во всех повышающих и инвертирующих схемах, использующих схему расширителя коэффициента. Это позволяет сбрасывать время катушки индуктивности между циклами перегрузки по току во время первоначального включения коммутатора. Когда конденсатор выходного фильтра достигает своего номинального напряжения, цепь обратной связи по напряжению управляет регулированием.

В основной цепи между местом соединения резисторов R1 и R2 и конденсаторами С1 и С2 соединен провод для выравнивания заряда обоих выходных конденсаторов. Только резистор R3, подключенный к выводу 5 MC34063, образует делитель напряжения.

Программное обеспечение

Мы разработали утилиту для более быстрого определения значений компонентов для быстрого прототипирования блока питания на базе MC34063. Программное обеспечение написано с использованием HTML и JavaScript и может быть включено в систему с установленным PHP. Он работает в среде разработки PHP. HTML — это интерфейсное программное обеспечение, а PHP — внутреннее программное обеспечение. Файл JavaScript проверяет наличие пустых полей в HTML-форме. PHP встроен в веб-сервер. Таким образом, несколько пользовательских клиентов в сети, например, в лаборатории или колледже, могут использовать это программное обеспечение одновременно. Программа разработана с использованием IDE NetBeans для PHP.

Скачать
исходный код

Установка программного обеспечения.

1. Загрузите WampServer (для разработки на локальном хосте) с сайта www. wampserver.com/en/ и IDE NetBeans с https://netbeans.org/features/php/. Установите их на свой ПК с Windows. Установите соответствующее расширение Visual C++ (здесь VC++ 2012) перед установкой WampServer, чтобы получить все необходимые DLL-файлы для бесперебойной работы среды IDE и сервера Apache.

2. WampServer работает в фоновом режиме с опцией в онлайн-режиме. Убедитесь, что значок WampServer на панели задач стал зеленым.

3. Создайте папку, например HighVoltage, в папке C:\wamp\www. Скопируйте файлы изображений HVBoostCalculator.html, HVDesign.js и HVcircuit.jpg в папку проекта.

4. Создайте новый проект PHP в NetBeans. Выберите опцию «Приложение PHP» и нажмите «Далее». Папка проекта будет создана автоматически. Обратите внимание, что ваша папка HighVoltage находится в этой папке проекта.

5. В окне «Выполнить конфигурацию» выберите параметр «локальный сервер» в поле «Запуск от имени:». Затем нажмите «ОК», чтобы продолжить.

HVBoostCalculator.html — это сценарий HTML, а связанное с ним изображение — HVcircuit.jpg.

HVDesign.js — это сценарий Javascript. Запустите HVBoost Calculator.html, чтобы получить страницу, показанную на рис. 6.

Рис. 6: Скриншот выходных данных программы для источника питания постоянного тока HVDC

Во-первых, вам необходимо подать на вход 9-12 В постоянного тока и допуск по напряжению в зависимости от источника питания. ты используешь; как правило, допуск по напряжению составляет 1 процент. Затем укажите требуемое выходное напряжение и ток в соответствующих полях формы. (Для более высоких выходных напряжений используйте транзистор T1 с более высокими характеристиками напряжения и тока.)

Используя таблицу данных силового транзистора T1, найдите его значение насыщения Vce и ​​введите в поле формы. Также получите прямое падение напряжения на диоде D1 из его таблицы данных в поле формы. Эти параметры очень важны для расчета стоимости компонентов. После заполнения всех значений в соответствующих полях нажмите кнопку «Найти значения компонентов». Форма проверяется на наличие пустых полей и производится расчет компонентов. Вы получите значения R1 через R3, R6, L1, C1 и C2, а также параметры схемы, такие как рабочий цикл, частота переключения и выходная мощность.

Как показано на скриншоте вывода программы, спроектируйте схему для входного напряжения 12 В постоянного тока, 500 В постоянного тока на выходе, выходного тока 2 мА и времязадающего конденсатора 4,4 нФ. Из вывода программы вы получаете значения выходного конденсатора 8,20 мкФ, чувствительного резистора R6 1,59 Ом (ближайшее значение 1,50 Ом) и катушки индуктивности L1 6,8 мГн. Полная принципиальная схема этой конструкции показана на рис. 3.

Конструкция и испытания

Схема печатной платы источника питания HVDC с использованием MC34063 в реальном размере показана на рис. 7, а расположение компонентов — на рис. 8. Использование подходящий радиатор для транзистора T1. Держите катушку индуктивности L1 и транзистор T1 вдали от основной части цепи. Предпочтительно использовать катушку индуктивности экранированного типа для L1.

Рис. 7: Схема печатной платы источника питания постоянного тока высокого напряженияРис. 8: Компоновка компонентов для печатной платы
Скачать печатную плату и компоновку компонентов:
нажмите здесь

R6 должен быть 2 Вт, огнестойкий резистор. Используйте ближайшее значение, заданное программой. Используйте правильный радиатор для силового транзистора T1. Держите дроссель L1, транзистор T1 и MC34063 на расстоянии друг от друга на плате, чтобы свести к минимуму электромагнитные помехи.

Для получения точного значения R3 используйте параллельную комбинацию резисторов. Например, подключите резистор на 6,8 кОм параллельно с резистором на 56 кОм, чтобы получить 6 кОм. Избегайте использования триммера из-за теплового дрейфа. Используйте конденсатор С3 так, чтобы частота была в пределах 10 кГц, чтобы избежать проблем с переключением и нагрева транзистора Т1.

Осторожно

Обращайтесь с высоковольтной цепью постоянного тока с особой осторожностью, так как это может привести к поражению электрическим током.


Эта статья была впервые опубликована 26 мая 2018 г. и обновлена ​​14 октября 2019 г. После поиска в Интернете образцов схем я нашел одну, основанную на SG2534N. Ну, у схемы были проблемы, и я потратил слишком много времени, пытаясь заставить ее работать. Я предполагаю, что SG2534N существует довольно давно, но количество информации, понятной любителям, очень мало.

Но, возясь с SG2534N, я нашел довольно много ссылок на микросхему MC34063. После недели неудач с SG2534N я заказал MC34063 на сайте mouser.com.

Пока ждал запчасти, потратил время на эксперименты с ИИП в целом.

Помимо того, что он дешевле (0,50 доллара против 2,00 доллара), я смог запустить эту схему без особых проблем.

Каталожные номера

Сначала несколько артикулов:

  • Звонок высокого напряжения. Это оригинальный пост, на который я наткнулся, который дает приблизительное представление об микросхеме и приличную схему ее использования.
  • Техническое описание
  • — Это техническое описание TI является лучшим, поскольку оно содержит все необходимые расчеты для пассивных элементов. В таблице данных ON, найденной в другом месте, отсутствуют эти расчеты.
  • Калькулятор — он сделает всю математику за вас, ЗА ИСКЛЮЧЕНИЕМ, что емкость для C0 кажется фиктивной.
  • Теория и приложения — очень полезно для понимания всех различных способов использования ИС.
  • Как построить схему импульсного источника питания с помощью MC34063 — отличный учебник, который действительно помог мне рассчитать пассивные значения вручную, хотя его примеры были расплывчатыми в нескольких местах.
  • Сборка SMPS на базе MC34063 — Еще один хороший туториал.

Определение общей схемы схемы

Способ подключения пассивных компонентов к MC34063 зависит от типа создаваемого источника питания: повышающий, понижающий, повышающе-понижающий или инвертирующий. Я строю схему повышения, поэтому общая схема схемы будет выглядеть так:

Есть несколько компонентов со статическими значениями:

  • Cin — этот конденсатор находится рядом с Vin и должен быть 100 мкФ.
  • R — Этот резистор должен быть 180 Ом.
  • D — это диод Шоттки достаточной мощности. Я использовал MBR1100RLG.

Мне нужно рассчитать L, Rsc, Cr, C0, R1 и R2. Вот тут-то и пригодится калькулятор. Чтобы использовать калькулятор, вам нужно знать

  • Vin — это минимальное входное напряжение. 5В для моих расчетов.
  • Vout – это необходимое выходное напряжение. 48В.
  • Iвых – это выходной ток. Я хочу 25 мА (обратите внимание, что входной ток будет намного выше, чем выходной ток при таком увеличении — в моих последних тестах требуется 220 мА при 5 В для генерации 25 мА при 48 В).
  • Vripple – пульсации напряжения на выходе. Я использовал для этого 1 мВ.
  • Fmin – минимальная частота. Чип работает на максимальной частоте 100 МГц, так что это то, что я использую.

Используя эти требования, согласно калькулятору, пассивные значения должны быть:

 Ct=366 пФ
Iпк=593 мА
Rsc=0,506 Ом
Lмин=62 мкГн
Со=2060 мкФ
R=180 Ом
R1=1,5 кОм R2=56 кОм (47,92 В)

Значение Co действительно велико. Когда я делаю расчеты вручную, я получаю 1/100 от этого. Я не знаю, насколько далеко это от него, но если вы просто воспользуетесь калькулятором, я бы поставил под сомнение значение Co, если оно велико.

Используя рабочий лист, найденный в таблице данных TI, вот мои расчеты. Обратите внимание, что я беру значения Vf и Vsat из руководства «Как создать схему импульсного источника питания с помощью MC34063».

Это дает мне:

  • Ct – 362pf. Самое близкое, что у меня есть, это 330pf.
  • Ipk — пиковый входной ток должен быть 527 мА. Таким образом, мой входной источник питания и индуктор должны выдерживать такой большой ток.
  • Rsc составляет 0,569 Ом. У меня есть 0,5 Ом, поэтому я буду использовать его (уменьшение сопротивления увеличивает ток).
  • л (мин) составляет 72 мкГн. Индуктор следующего размера, который у меня есть, составляет 100 мкГн.
  • Co — 20 мкФ. Единственные конденсаторы на 100 В, которые у меня есть, имеют емкость 47 мкФ, поэтому я буду использовать их (я считаю, что C0 — минимальное значение).

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
