Регулятор напряжения 5 вольт 5 ампер

Для питания схем, имеющие высокий ток потребления,  необходимы специальные регуляторы напряжения высокой мощности. В данной статье приводим схему стабилизатора напряжения 5 В / 5 А. В этой схеме применен 5-амперный линейный стабилизатор IC LM338 от Texas Instruments.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания…

LM338 — это трехвыводной положительный линейный стабилизатор напряжения обеспечивающий ток нагрузки до 5 А в диапазоне выходных напряжений от 1,2 В до 32 В. Для работы схемы требуется только два внешних резистора для установки выходного напряжения, что в свою очередь обеспечивает хорошую нагрузку и линейное регулирование.

Принципиальная электрическая схема



Необходимые компоненты

    1. IC LM338
    2. Конденсатор 0,1 мкФ, 1 мкФ (керамический)
    3. Резистор 270 Ом
    4. Переменный резистор 1 кОм

Распиновка LM338

Микросхема LM338 поставляется в двух разных корпусах, и мы можем выбирать, в зависимости от конструкции нашей схемы.

 LM338 имеет три вывода:

  • вывод 1 — Регулировка
  • вывод 2 — Выход
  • вывод 3 — Вход

Эта микросхема обеспечивает хорошую защиту от тепловой перегрузки и постоянное ограничение тока в зависимости от температуры. Лучше всего подходит для схем зарядных устройств,  источников постоянного тока.

В этой схеме конденсаторы C1 и C2 предназначены для обеспечения функции фильтра для входного и выходного питания. Резисторы R1 и R2 выполняют роль делителя напряжения, определяющий диапазон выходного напряжения LM338.  Для надежной работы схемы необходимо использовать радиатор для LM338.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

О стабилизаторах напряжения и стабилизаторах тока «Крен» привет

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А.  Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

  • линейные
  • импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или LM7805LM1117LM350.

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.

Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если LM7805 стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход LM7805 подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

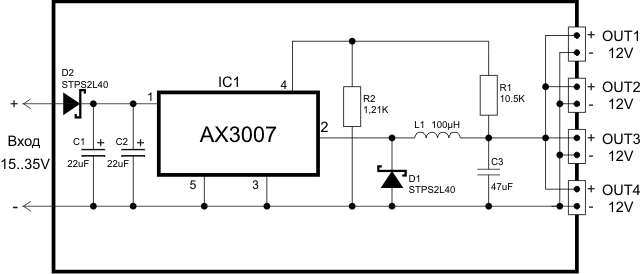

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный.

Купить  —  LM7805 10 штук на Алиєкспресс

Импульсный стабилизатор (повышайка) MT3608 2A на Алиєкспресс

Импульсный стабилизатор 5А (понижайка) XL4015на Алиэкспресс

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.

Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Главное  для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы . Тепловыделение растёт, КПД падает.

Импульсный стабилизатор тока

Импульсный стабилизатор тока тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:


Мощный блок питания на напряжение 5-35В и ток 5A-30A и более (LM338, 741)

Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более (в зависимости от количества микросхем).

Источник питания может обеспечить токи до 5А (одна микросхема), 10А(две микросхемы), 20А(4шт), 30А(6шт), 40А(8шт) и т. д. Напряжение можно регулировать, например можно выставить часто используемые напряжения 5В, 12В, 24В, 28В, 30В и другие.

Принципиальная схема

В основе блока питания лежат мощные интегральные стабилизаторы LM338, каждый из которых может обеспечить выходной ток до 5А при напряжении от 1,2 до 35В (данные из даташита).

Рис. 1. Принципиальная схема мощного блока питания на напряжение 5В-30В и ток 5А, 10А, 20А, 30А и более.

Вторичная обмотка силового трансформатора должна выдавать переменное напряжение со значением не менее 18-25В. Мощность трансформатора желательно выбрать с запасом, в зависимости от требуемого напряжения и тока на выходе будущего блока питания.

Детали

Транзистор BD140 нужно установить на небольшой радиатор. Все интегральные стабилизаторы LM338 должны быть установлены на отдельные радиаторы достаточной площади для надежного отвода тепла.

Рис. 2. Внешний вид мощных интегральных стабилизаторов LM338.

Рис. 3. Цоколевка (расположение выводов) у микросхем LM338.

Все мощные микросхемы можно установить на один общий радиатор через слюдяные прокладки, поскольку корпуса микросхем не должны соединяться вместе.

Ток выдаваемый на выходе блока питания может быть увеличен или уменьшен соответственно добавлением или уменьшением количества применяемых пар «стабилизатор LM338 + резистор Rx».

К радиатору можно применить активное охлаждение — установить небольшой вентилятор от компьютера, подав для него питание через стабилизатор на 5-12В (7805, 7812), это позволит уменьшить размеры радиатора и увеличить эффективность теплоотвода.

Диодный мост можно применить готовый на нужный ток, также его можно собрать из четырех отдельных мощных диодов (D1-D4). Эти диоды должны быть рассчитаны на ток, который планируется получить на выходе стабилизатора.

Рис. 4. Цоколевка транзистора BD140 (P-N-P).

Например, диодный мост из четырех выпрямительных диодов Д242 обеспечит рабочие токи до 10А. Диоды или диодный мост желательно установить на отдельный небольшой радиатор.

В качестве резисторов R3, R4…Rx можно установить керамические цементные или использовать проволочные, поскольку на каждом таком резисторе будет рассеиваться примерно 4-7 Ватт мощности (в зависимости от общей нагрузки на стабилизатор).

Печатная плата

Разводку печатной платы в формате Sprint Layout 6 нам прислал Александр. На ней отсутствует конденсатор С4 — его припаиваем к выводам переменного резистора R1, который будет крепиться на корпусе устройства и послужит для регулировки напряжения.

Рис. 4. Печатная плата для схемы мощного блока питания на микросхемах LM338.

Печатная плата в формате Sprint Layout 6 — Скачать (330 КБ):

  • PCB+High+power+regulater+0-30V+20A.jpg  — печатная плата с зарубежного сайта, конденсатор 4700мкФ установлен на выходе стабилизатора.
  • lm338-power-supply-layout-v1 — первый вариант печатной платы: на входе и выходе стабилизатора установлены конденсаторы 4700мкФ (C1 и C6), защитный диод (D6) отсутствует.
    Мощные резисторы по 0,3 Ом.
  • lm338-power-supply-layout-v2 — конечный вариант печатной платы: на входе два конденсатора по 4700мкФ (C1), на выходе — 22мкФ (C6), установлен защитный диод D6. Мощные резисторы по 0,1 Ом.

Даташит на микросхему LM338 — Скачать (220 КБ).

Подготовлено для сайта RadioStorage.net.

Стабилизатор напряжения на 2 5 вольта

Схема устройства

Схема, изображенная на рисунке 1, представляет собой регулируемый стабилизатор напряжения и позволяет получить выходное напряжение в пределах 1.25 — 30 вольт. Это позволяет использовать данный стабилизатор для питания пейджеров с 1.5 вольтовым питанием (например Ultra Page UP-10 и т.п.), так и для питания 3-х вольтовых устройств. В моем случае она используется для питания пейджера «Moongose PS-3050», то есть выходное напряжение установлено в 3 вольта.

Работа схемы

При помощи переменного резистора R2 можно установить необходимое выходное напряжение. Выходное напряжение можно рассчитать по формуле Uвых=1. 25(1 + R2/R1) .
В качестве регулятора напряжения используется микросхема SD 1083/1084 . Без всяких изменений можно использовать российские аналоги этих микросхем 142 КРЕН22А/142 КРЕН22 . Они различаются только выходным током и в нашем случае это несущественно. На микросхему необходимо установить небольшой радиатор, так как при низком выходном напряжении регулятор работает в токовом режиме и существенно нагревается даже на «холостом» ходу.

Монтаж устройства

Устройство собрано на печатной плате размером 20х40мм. Так как схема очень простая рисунок печатной платы не привожу. Можно собрать и без платы с помощью навесного монтажа.
Собранная плата помещается а отдельную коробочку или монтируется непосредственно в корпусе блока питания. Я разместил свою в корпусе AC-DC адаптера на 12 вольт для радиотелефонов.

Примечание.

Необходимо сначала установить рабочее напряжение на выходе стабилизатора (при помощи резистора R2) и лишь, затем подключать нагрузку.

Другие схемы стабилизаторов.

Это одна из самых простых схем, которую можно собрать на доступной микросхеме LM317LZ . Путем подключения/отключения резистора в цепи обратной связи мы получаем на выходе два разных напряжения. При этом, ток нагрузки может достигать 100 мА.


Только обратите внимание на распиновку микросхемы LM317LZ. Она немного отличается от привычных стабилизаторов.

Простой стабилизатор на различные фиксированные напряжения (от 1,5 до 5 вольт) и ток до 1А. можно собрать на микросхеме AMS1117 -X.X (CX1117-X.X) (где X.X — выходное напряжение). Есть экземпляры микросхем на следующие напряжения: 1.5, 1.8, 2.5, 2.85, 3.3, 5.0 вольт. Также есть микросхемы с регулируемым выходом с обозначением ADJ. Этих микросхем очень много на старых компьютерных платах. Одним из достоинств этого стабилизатора является низкое падение напряжения — всего 1,2 вольта и небольшой размер стабилизатора адаптированный под СМД-монтаж.

Для его работы требуется всего пара конденсаторов. Для эффективного отвода тепла при значительных нагрузках необходимо предусмотреть теплоотводную площадку в районе вывода Vout. Этот стабилизатор также доступен в корпусе TO-252.

Интегральные микросхемы серии LM2931 производства фирм Motorola и Texas Instruments представляют собой линейные стабилизаторы напряжения положительной полярности с малым напряжением насыщения. Эти микросхемы выпускаются в корпусах ТО-220, ТО-263, DIP-8, ТО-92 и рассчитаны на фиксированные выходные напряжения 3,3 В, 5,0В, также есть микросхемы этой серии с регулируемым выходным напряжением. Микросхемы на фиксированное выходное напряжение выпускаются в корпусах с тремя выводами, микросхемы с регулируемым выходным напряжением выпускаются в корпусах с пятью и восемью выводами. Структурный состав микросхем показан на рис. 1, у микросхем на фиксированное выходное напряжение выводы «ADJ» и «ON/OFF» отсутствуют.

Имея в наличии микросхемы типа LM2931AZ-3.3, выпускаемые в трёхвыводном корпусе ТО-92 можно собрать простой стабилизатор на выходное напряжение +3,3 В, рис. 2. Стабилизатор рассчитан на диапазон входных напряжений +4…18 В, максимальный ток нагрузки 100 мА. Рассеиваемая корпусом микросхемы мощность не должна превышать 0,6 Вт. Максимальное входное рабочее напряжение для всех микросхем серии LM2931 26 В. Ток покоя авторского экземпляра стабилизатора составил 0,3 мА при входном напряжении 9 В при отключенной нагрузке.

При токе нагрузки 80 мА напряжение насыщения микросхемы составило 0,35В, это означает, что при выходном напряжении 3,3 В минимальное входное напряжение стабилизатора, при котором сохраняется стабилизация выходного напряжения, будет около 3,65 В. При меньшем токе нагрузки напряжение насыщения регулирующего двухколлекторного p-n-р транзистора Q1 будет меньше. Если напряжение на входе стабилизатора будет меньше суммы выходного напряжения и напряжения насыщения, то ток покоя стабилизатора увеличивается на несколько миллиампер. Малый ток покоя микросхемы LM2931AZ-3.3 и её малое напряжение насыщения позволяет использовать её в качестве стабилизатора напряжения в устройствах с автономным питанием, например, питаемых от литиевых аккумуляторов с номинальным напряжением 3,7В, эксплуатируемых периодически, например, малогабаритные радиоприёмники, радиомикрофоны, измерительные приборы.

Для устройств, работающих круглосуточно от автономных источников энергии, целесообразно применять более экономичные интегральные стабилизаторы напряжения положительной полярности с меньшим током покоя, например, LP2950, LP2951 (75 мкА), МС78ВСхх (50 мкА), MC78FCxx (1,1 мкА).

На рис. 3 представлена схема блока питания с переключаемым выходным напряжением. Это функционально законченное устройство представляет собой блок питания с линейным стабилизатором выходного напряжения, рассчитанным на максимальный ток нагрузки 1,5 А. Выходное напряжение можно установить равным 3,3 В, 5,0 В, 6,5 В или 9,3 В. Напряжение сети переменного тока 220 В поступает на первичную обмотку понижающего трансформатора Т 1 через замкнутые контакты выключателя SA 1, плавкий предохранитель FU1 и защитный резистор R 1. Напряжение переменного тока около 12 В через полимерный самовосстанавливающийся предохранитель FU2 поступает на мостовой диодный выпрямитель VD 1- VD 4, выполненный на диодах Шотки.

Применение таких диодов примерно вдвое уменьшает потери мощности и напряжения на диодам выпрямительного моста, в сравнении, с выпрямительным мостом на обычных кремниевых диодах. Варистор RU 1 защищает трансформатор и диоды Шотки от всплесков напряжения сети. Пульсации выпрямленного напряжения сглаживает конденсатор большой ёмкости С 5. Для увеличения выходного тока и мощности стабилизатора напряжения, установлен мощный дискретный р-п-р транзистор VT 1, который начинает открываться при токе нагрузки более 50 мА. Конденсатор С 7 устраняет самовозбуждение микросхемы DA 1.

Выходное напряжение стабилизатора выбирается с помощью переключателя SA 2. Когда переключаемый контакт находится в верхнем по схеме положении, выходное напряжение стабилизатора будет около 3,3 В. Если переключатель установить на ступеньку ниже, то выходное напряжение стабилизатора увеличится на суммарное рабочее напряжение последовательно включенных диода Шотки VD 5 и светодиода HL 1. Конденсатор С 8 уменьшает броски выходного напряжения при изменении позиции переключателя SA2. Резистор R4 уменьшает ток разрядки конденсатора С8 при переключении выходного напряжения с большего на меньшее. Напряжение насыщения стабилизатора, собранного по схеме рис. 3, без учёта пульсаций напряжения на выводах конденсатора С 5 будет 1,5 В при токе нагрузки 1,5 А, или 1,2 при токе нагрузки 1 А, или 1 В при токе нагрузки 0,5 В.

Это примерно в два…три раза меньше, чем у стабилизаторов напряжения, собранных на распространённых микросхемах интегральных стабилизаторов напряжения серий 78хх, 78Мхх, КР142ЕНхх. При изменении тока нагрузки от 0 до 1,5 А выходное напряжение изменяется не более чем на 10 мВ.

Если в устройстве, собранным по схеме рис. 3, конденсатор С 8 установить ёмкостью 0,047 мкФ, переключатель SA 2 и резистор R4 исключить, а вместо цепочки последовательно включенных светодиодов HL1 — HL3 и диода Шотки VD 5 включить мигающий одноцветный светодиод, зашунтированный маломощным стабилитроном с рабочим напряжением 9 В, например, BZV55C-9V1, и подключить к выходу стабилизатора лампу накаливания на рабочее напряжение 12… 13,5 В, то такая лампа будет вспыхивать в паузах свечения светодиода. В этом случае, желательно конденсатор С 10 установить ёмкостью 47 мкФ.

Большинство деталей блока питания, собранного по схеме рис. 3, можно смонтировать на печатной плате размерами 80×50 мм, рис. 4. Плавкий предохранитель FU1 размещён в держателе предохранителя типа ДВП4-1, закрепленном на корпусе устройства. Варистор FNR-14К471 припаян к клеммам первичной обмотки понижающего трансформатора. Вместо такого варистора можно установить FNR-20K471, MYG20-431, MYG20-471, LF14K471. Постоянные резисторы типов РПМ, МЛТ, С1-4, С2-23, С2-33 или аналогичные общего применения соответствующей мощности. Оксидные конденсаторы типов К50-35, К50-68 или импортные аналоги. Неполярные конденсаторы керамические или малогабаритные плёночные на рабочее напряжение не менее 25 В. Диоды Шотки 1N5822 можно заменить аналогичными MBRS340T3, MBRS360T3, MBRD340, MBR340, MBR350, SR360, 5GWZ47. Диод SB140 можно заменить на любой из 1N5817 — 1N5819, MBRS130LT3, MBR0520LT1, MBR0520LT3.

Упомянутые в вариантах возможных замен диоды Шотки выполнены в различных корпусах. Транзистор VT 1 должен быть с коэффициентом передачи тока базы не менее 40 при токе коллектора 1 А. Можно заменить любым из серий КТ818, 2Т818, КТ855, 2SA1293, 2SA1441, 2SA473. Транзистор устанавливают на дюралюминиевый теплоотвод. Упомянутые транзисторы имеют различия в цоколёвках выводов и типе корпуса. Перед установкой обязательно измеряйте у транзистора коэффициент передачи тока базы, особенно это касается мощных отечественных транзисторов упомянутых серий, среди которых часто встречаются экземпляры с h31э меньше 10. Микросхемы серии LM2931, выпускаемые в корпусах различных типов, имеют различия в цоколёвках выводов.

На принципиальной схеме указана цоколёвка для микросхем в корпусе ТО-92 (КТ-26) — пластмассовый корпус как у отечественных транзисторов КТ502, КТ209. Светодиоды HL1, HL2 отечественные красного цвета свечения с прямым рабочим напряжением около 1,5В. Светодиод RL50-CB744D синего цвета свечения с прямым рабочим напряжением 2,8 В. От рабочего напряжения светодиодов зависят выходные напряжения стабилизатора. Вместо светодиодов можно установить по несколько последовательно включенных маломощных кремниевых диодов, например, КД522, 1N4148, или маломощные стабилитроны на необходимое рабочее напряжение. Выключатель питания SA1 малогабаритный клавишный типа SS21 (4 А, ~250 В). Переключатель SA 2 любого типа на 4 положения свободные группы контактов соединяют параллельно. Полимерный самовосстанавливающийся предохранитель MF-R160 можно заменить на LP30-160, LP60-160.

Унифицированный понижающий трансформатор ТП8-25-220-50 можно заменить на ТП8-26-220-50. Эти трансформаторы имеют по две вторичные обмотки, которые нужно соединить параллельно, соблюдая фазировку. Подойдут и другие трансформаторы с габаритной мощностью 20…30 Вт, вторичная обмотка которых рассчитана на выходное напряжение 11… 14 В при токе нагрузки 1,5 А . Резистор R 1 устанавливают сопротивлением, примерно равным половине сопротивления первичной обмотки трансформатора.

Бутов А.Л.

Литература:

1.Миниатюрные силовые трансформаторы HR. —

  1. Тороидальные силовые трансформаторы HR. — Радиоконструктор, 2011, № 6, № 9.
  2. Бутов А.Л. Стабилизаторы на микросхемах AMS1117- хх. — Радиоконструктор, 2008, № 6, с. 24, 25.
  3. Бутов А.Л. Стабилизаторы напряжения на ИМС L88MS33T. — Радиоконструктор, 2011, №11, с. 14-16.
  4. Бутов А.Л. Мощный низковольтный регулируемый блок питания на LX8384-00CP. —

Радиоконструктор, 2012, №11, с. 13- 16.

Ниже приведены сразу две схемы 3-х Вольтовых блоков питания .
Они собраны на разных элементах, а конкретную вы сможете выбрать сами, познакомившись с их особенностями и исходя из своих потребностей м возможностей.
На первом рисунке приведена простая схема блока питания на 3 В (ток в нагрузкеке 200 мА) с электронной защитой от перегрузки (Iз = 250 мА). Уровень пульсации выходного напряжения не превышает 8 мВ.

Для нормальной работы стабилизатора напряжение после выпрямителя (на диодах VD1…VD4) может быть от 4,5 до 10 В, но лучше, если оно будет 5…6 В, ≈ меньшая мощность источника теряется на тепловыделение транзистором VT1 при работе стабилизатора. В схеме в качестве источника опорного напряжения используется светодиод HL1 и диоды VD5, VD6. Светодиод является одновременно и индикатором работы блока питания.

Транзистор VT1 крепится на теплорассеивающей пластине. Как рассчитать размер теплоотводящего радиатора можно более подробно посмотреть .
Трансформатор Т1 можно приобрести из унифицированной серии ТН любой, но лучше использовать самые малогабаритные ТИ1-127/220-50 или ТН2-127/220-50. Подойдут также и многие другие типы трансформаторов со вторичной обмоткой на 5…6 В. Конденсаторы С1…СЗ типа К50-35.

Вторая схема использует интегральный стабилизатор DA1, но в отличие от транзисторного стабилизатора, приведенного на первом рисунке, для нормальной работы микросхемы необходимо, чтобы входное напряжение превышало выходное не менее чем на 3,5 В. Это снижает КПД стабилизатора за счет тепловыделения на микросхеме.

При низком выходном напряжении мощность, теряемая в блоке питания, будет превышать отдаваемую в нагрузку. Необходимое выходное напряжение устанавливается подстроечным резистором R2. Микросхема устанавливается на радиатор. Интегральный стабилизатор обеспечивает меньший уровень пульсации выходного напряжения (1 мВ), а также позволяет использовать емкости меньшего номинала.

В настоящее время множество домашних устройств требуют подключения напряжения стабильной величины на 3 вольта, и нагрузочный ток 0,5 ампер. К ним могут относиться:

  • Плееры.
  • Фотоаппараты.
  • Телефоны.
  • Видеорегистраторы.
  • Навигаторы.

Эти устройства объединены видом источника питания в виде аккумулятора или батареек на 3 вольта.

Как создать питание от бытовой сети дома, не тратя деньги на аккумуляторы или батарейки? Для этих целей не нужно проектировать многоэлементный блок питания, так как в продаже имеются специальные микросхемы в виде стабилизаторов на низкие напряжения.

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.


Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).


Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.

7805 параметры цоколевка. Блок питания. Блок питания своими руками

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А. Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

  • линейные
  • импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или , LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.


Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение. Если стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно .

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером. Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.


Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете узнать из , для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы (зачем резистору мощность рассказано в о этом приборе) . Тепловыделение растёт, КПД падает.

Тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:


Покупал по акции колонки на JD — тут мой обзор на них — Переделал усилитель на колонках на копеечный D-class модуль на PAM8403. Колонки играть стали громче, появился типа бас. Доволен. Но появилась одна проблема — если подавать питание на колонки от обычной (импульсной) зарядки на 5В шли большие искажения по питанию. На маленькой громкости еще слушать можно было, на большой невозможно. Решил спаять блок питания с линейной стабилизацией.


Схема такого БП простая:


Первый порыв — купить все детали в местной «Электронике» и быстренько спаять на макетке схему БП. Подсчитал только цену деталей стабилизатора — получилось около 700 р. Жаба придушала. Посмотрим готовые варианты на али и ебее. Тут все шоколадно. Есть копеечные конструкторы (самому на печатную плату паять), есть готовые модули по 110 р. Купил в итоге на ебее — там дешевле было. Дошло недели за три. Стабилизатор болтался на радиаторе — привинтил его покрепче.

Остальные детали — трансформатор, предохранитель, корпус, кнопку включения, ножки под корпус, usb-разъем в «Электронике». Ушло на все про все 500 р.

Характеристики модуля и стабилизатора LM7805:

1. Board size. 57mm*23mm

2. Input voltage input voltage polarity, AC and DC can, range. 7.5-20V

3. The output voltage 5V

4. The maximum output current. 1.2A

5. Provided fixed bolt hole, convenient installation

Как видно, на модуль можно подавать напряжение от 7.5V до 20V. На выходе — 5V.

Стабилизатор внутри устроен достаточно сложно:

Трансформатор купил такой ТП112 (7,2 Вт) 2*12В хх —


Кнопку включения на 220 В взял такую — достаточно большая.

Кнопка с фиксацией и подсветкой. Как подключить подсветку при нажатии — не понял (может подскажите, кто знает?). Сделал без подсветки.

Собрал стенд для тестирования:


Колонки играют без искажений на максимальной громкости. В БП ничего не греется сильно. Цель достигнута:


Попробовал зарядить телефон — ток 0.5А


При резисторе на 1 А — все совсем печально:


Вывод — данный БП как зарядник использовать не получиться. Видимо трансформатор нужно ставить мощнее.

Собрал все в корпус:


Дырочку сверху сделал для того, чтобы было видно светодиод — индикатор на модуле для индикации работы. С обратной стороны дырочку заклеил прозрачной пленкой.

Спасибо за внимание.

Планирую купить +13 Добавить в избранное Обзор понравился +23 +38

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:


Технические данные

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.


Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Широкое применение в электронике нашли интегральные стабилизаторы напряжения и особенно один их вид — стабилизаторы с фиксированным выходным напряжением в трехвыводных корпусах. Они хороши тем что не требуют внешних элементов (кроме конденсаторов фильтров), регулировок и имеют широкий диапазон токов в нагрузках. Не буду приводить здесь их технические характеристики, а приведу только основные данные и схемы возможного применения.

Стандартные линейные стабилизаторы выпускаются многими производителями и имеют не одно обозначение, мы рассмотрим их на примере наиболее характерного типа:

  • серия L78 (для положительных напряжений ),
  • и серия L79 (для отрицательныхнапряжений ).

В свою очередь стандартные регуляторы делятся на:

  • слаботочные с выходным током в районе 0,1 А (L78Lхх) — вид на рис. 1а,
  • со средним значением тока порядка 0,5 А (L78Мхх) — вид на рис. 1б,
  • сильноточные 1…1,5 А (L78хх) — вид на —рис.1в.

Невысокая стоимость, простота применения и большое разнообразие выходных напряжений и корпусов делают эти компоненты весьма популярными при создании простых схем электропитания. Надо отметить, что эти регуляторы обладают рядом дополнительных функций, обеспечивающих безопасность функционирования. К ним относятся защита от перегрузки по току и температурная защита от перегрева микросхемы.

Рисунок 1

Интегральные стабилизаторы используют корпуса типов: КТ-26 , КТ-27, КТ-28-2, ТО-220,
КТ-28-2, КТ-27-2, ТО-92, ТО-126, ТО-202, которые близки к изображенным на рис.1.

Микросхемы серии 78xx

Это серия ИМС линейных стабилизаторов с фиксированным выходным напряжением — 78xx (также известная как LM78xx).

Их популярность связана, как уже говорилось выше, с их простотой использования и относительной дешевизной. При указании определённых микросхем серии, «xx» заменяется на двухзначный номер, обозначающий выходное напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78-ой серии имеют положительное относительно земли рабочее напряжение, а серия 79xx отрицательное, имеет аналогичную систему обозначений. Их можно использовать для обеспечения и положительного, и отрицательного напряжений питания нагрузок в одной схеме.

Кроме того, их популярность серии продиктована несколькими преимуществами перед другими стабилизаторами напряжения:

  • Микросхемы серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими место на печатной плате. В отличие от них большинство других стабилизаторов требуют дополнительные компоненты или для установки нужного значения напряжения, или для помощи в стабилизации. Некоторые другие варианты (например, импульсные стабилизаторы) требуют не только большого количества дополнительных компонентов, но могут требовать большой опыт разработки.
  • Устройства серии обладают защитой от превышения максимального тока, а также от перегрева и коротких замыканий, что обеспечивает высокую надёжность в большинстве случаев. Иногда ограничение тока также используется и для защиты других компонентов схемы,
  • Линейные стабилизаторы не создают ВЧ помех, в виде магнитных полей рассеяния и ВЧ пульсаций выходного напряжения.

К недостаткам линейных стабилизаторов можно отнести более низкий КПД по сравнению с импульсными, но при оптимальном расчете он может превышать 60%.

Структура интегрального стабилизатора показана на рис. 2

Рисунок 2

Требование к применению стабилизаторов:

    падение напряжения на нем не должно быть ниже 2 вольт,

    максимальный ток через него, не должен превышать указанного в соотношении:

I max

P — допустимая мощность рассеяния микросхемы, U in-out — падение напряжения на микросхеме (U in-out = U in — U out ).

Типовая схема включения стабилизатора напряжения в техвыводном корпусе


с фиксированным выходным напряжением

Типовая схема включения интегрального стабилизатора напряжения в трехвыводном корпусе с фиксированным выходным напряжением показана на рис. 3.

Рисунок 3

Мы видим, микросхемы подобного типа не требуют дополнительных элементов, кроме конденсаторов фильтрующих напряжение — которые фильтруют питающее напряжение и защищают стабилизатор от помех проникающих с нагрузки и от источника питающего напряжения.

Для обеспечения устойчивой работы микросхем серии 78хх во всем диапазоне допустимых значений входных и выходных напряжений и токов нагрузки рекомендуется применять шунтирующие вход и выход стабилизатора конденсаторы. Это должны быть твердотельные (керамические или танталловые) конденсаторы емкостью до 2 мкф на входе и 1 мкф на выходе. При использовании алюминиевых конденсаторов их емкость должна быть более 10 мкф. Подключать конденсаторы необходимо как можно более короткими проводниками как можно ближе к выводам стабилизатора.

и током делителя I2 (возможно регулирование), в) стабилизатора напряжения.

Варианты применения интегрального стабилизатора с фиксированным напряжением

Микросхемы позволяют создавать множество схем на основе стабилизаторов.

Регулировка выходного напряжения

Как я уже писал выше (см. рис. 5б) линейные стабилизаторы позволяют изменять выходное напряжение. Подробная схема показана на рис. 7.

По той же схеме возможно и функциональное регулирование выходного напряжения.

Например возможно регулирование выходного напряжения в зависимости от температуры для применения в системах стабилизации температуры — термостатах. В зависимости от типа температурного датчика он может включаться вместо резисторов R 1 или R 2 .

Рисунок 7

Параллельное включение стабилизаторов

Рисунок 7

Данный регулятор имеет ту особенность, что (для устойчивой раскрутки вентилятора) в начальный момент времени на вентилятор подается полное напряжение (12В). После того как конденсатор С1 зарядится напряжение на выходе будет определяться резистором R 2.

Стабилизатор с плавным выходом на номинальное напряжение

Рисунок 8

Данная схема отличается тем, что в начальный момент времени напряжение на выходе стабилизатора равно 5В (для данного типа), после чего напряжение плавно поднимается до величины определяемой регулирующими элементами.

Собрал А.Сорокин,

Трехвыводной стабилизатор напряжения L7805. Микросхема выпускается в двух видах: пластик ТО-220 и металл ТО-3.

Три вывода (слева на право) ввод — минус — выход.

Последних две цифры указывают на стабилизированное напряжение микросхемы: 7805 — 5 вольт, 7806 — 6 вольт, 7824 — 24 вольт.
Схема подключения стабилизатора, распространяется на все микросхемы этой серии:

Принципиальная схема стабилизатора:

Output voltage — выходное напряжение.

Input voltage — входное напряжение.

7805 выдает выходное напряжение 5 Вольт.

Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено. Для электронных безделушек доли вольт не ощущаются, но для прецизионной аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4.75 — 5.25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать одного Ампера. Не стабилизированное постоянное напряжение может варьироваться в диапазоне от 7.5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт. В этом то и есть большой плюс стабилизаторов.
При большой нагрузке, а эта микросхема способна отдавать мощность порядка 15 Ватт, стабилизатор лучше оснастить радиатором и по возможности с вентилятором.

Более полная схема стабилизатора:


Для того, чтобы стабилизатор не перегревать, нужно придерживаться нужного минимального напряжения на входе микросхемы, то есть если у нас L7805, то на вход подаем 7-8 вольт.
Это связано с тем, что излишнюю мощность стабилизатор будет рассеивать на себе.

Формула мощности P=IU, где U — напряжение, а I — сила тока.

Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им.

А излишняя мощность — это нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается.

Стабилизатор напряжения 3 3 вольта 3 ампера. Миниатюрные стабилизаторы напряжения

Светодиоды разного цвета имеют свою рабочую зону напряжения. Если мы видим светодиод на 3 вольта, то он может давать белый, голубой или зеленый свет. Напрямую подключать его к источнику питания, который генерирует более 3 вольт нельзя.

Расчет сопротивления резистора

Чтобы понизить напряжение на светодиоде, в цепь перед ним последовательно включают резистор. Основная задача электрика или любителя будет заключаться в том, чтобы правильно подобрать сопротивление.

В этом нет особой сложности. Главное, знать электрические параметры светодиодной лампочки, вспомнить закон Ома и определение мощности тока.

R=Uна резисторе/Iсветодиода

Iсветодиода – это допустимый ток для светодиода. Он обязательно указывается в характеристиках прибора вместе с прямым падением напряжения. Нельзя, чтобы ток, проходящий по цепи, превысил допустимую величину. Это может вывести светодиодный прибор из строя.

Зачастую на готовых к использованию светодиодных приборах пишут мощность (Вт) и напряжение или ток. Но зная две из этих характеристик, всегда можно найти третью. Самые простые осветительные приборы потребляют мощность порядка 0,06 Вт.

При последовательном включении общее напряжение источника питания U складывается из Uна рез. и Uна светодиоде. Тогда Uна рез.=U-Uна светодиоде

Предположим, необходимо подключить светодиодную лампочку с прямым напряжением 3 вольта и током 20 мА к источнику питания 12 вольт. Получаем:

R=(12-3)/0,02=450 Ом.

Обычно, сопротивление берут с запасом. Для того ток умножают на коэффициент 0,75. Это равносильно умножению сопротивления на 1,33.

Следовательно, необходимо взять сопротивление 450*1,33=598,5=0,6 кОм или чуть больше.

Мощность резистора

Для определения мощности сопротивления применяется формула:

P=U²/ R= Iсветодиода*(U-Uна светодиоде)

В нашем случае: P=0,02*(12-3)=0,18 Вт

Такой мощности резисторы не выпускаются, поэтому необходимо брать ближайший к нему элемент с большим значением, а именно 0,25 ватта. Если у вас нет резистора мощность 0,25 Вт, то можно включить параллельно два сопротивления меньшей мощности.

Количество светодиодов в гирлянде

Аналогичным образом рассчитывается резистор, если в цепь последовательно включено несколько светодиодов на 3 вольта. В этом случае от общего напряжения вычитается сумма напряжений всех лампочек.

Все светодиоды для гирлянды из нескольких лампочек следует брать одинаковыми, чтобы через цепь проходил постоянный одинаковый ток.

Максимальное количество лампочек можно узнать, если разделить U сети на U одного светодиода и на коэффициент запаса 1,15.

N=12:3:1,15=3,48

К источнику в 12 вольт можно спокойно подключить 3 излучающих свет полупроводника с напряжением 3 вольта и получить яркое свечение каждого из них.

Мощность такой гирлянды довольно маленькая. В этом и заключается преимущество светодиодных лампочек. Даже большая гирлянда будет потреблять у вас минимум энергии. Этим с успехом пользуются дизайнеры, украшая интерьеры, делая подсветку мебели и техники.

На сегодняшний день выпускаются сверхяркие модели с напряжением 3 вольта и повышенным допустимым током. Мощность каждого из них достигает 1 Вт и более, и применение у таких моделей уже несколько иное. Светодиод, потребляющий 1-2 Вт, применяют в модулях для прожекторов, фонарей, фар и рабочего освещения помещений.

Примером может служить продукция компании CREE, которая предлагает светодиодные продукты мощностью 1 Вт, 3Вт и т. д. Они созданы по технологиям, которые открывают новые возможности в этой отрасли.

С разных компьютерных плат, я их иногда применяю для стабилизации нужных напряжений в зарядках от сотовых телефонов. И вот недавно понадобился носимый и компактный БП на 4,2 В 0,5 А для проверки телефонов с подзарядкой аккумуляторов, и сделал так — взял подходящую зарядку, добавил туда платку стабилизатора на базе данной микросхемы, работает отлично.

И вот для общего развития подробная информация о данной серии. APL1117 это линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и ID-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и на 1,25 В регулируемый.

Выходной ток микросхем до 1 А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack. Имеется система защиты по температуре и рассеиваемой мощности. В качестве радиатора может использоваться полоска медной фольги печатной платы, небольшая пластинка. Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея.

Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10 мВ), более высокий КПД, чем у обычных 78LХХ, что позволяет снизить входные напряжения питания. Это особенно актуально при питании от батарей.

Если требуется более мощный стабилизатор, который выдаёт ток 2-3 А, то типовую схему нужно изменить, добавив в нее транзистор VT1 и резистор R1.

Стабилизатор на микросхеме AMS1117 с транзистором

Транзистор серии КТ818 в металлическом корпусе рассеивает до 3 Вт. Если требуется большая мощность, то транзистор следует установить на теплоотвод. С таким включением максимальный ток нагрузки может быть для КТ818БМ до 12 А. Автор проекта — Igoran.

Обсудить статью МИНИАТЮРНЫЕ СТАБИЛИЗАТОРЫ НАПРЯЖЕНИЯ

Основой стабилизатора напряжения (см. рис.1)является микросхема К157ХП2. Прекрасный и не справедливо забытый стабилизатор, с дополнительным транзистором, например КТ972А, может работать с током до 4А.

В данной схеме выходное напряжение стабилизатора равно 3В. Стабилизатор предназначен для питания низковольтной радиоаппаратуры. Вообще, при указанных на схеме номиналах резисторов, выходное напряжение можно устанавливать от 1,3 до 6В. При больших токах нагрузки транзистор должен быть установлен на соответствующий радиатор. Входное напряжение, подаваемое на стабилизатор, должно быть не менее семи вольт, хотя практически оно может быть вплоть до сорока. Такой стабилизатор хорошо работает от автомобильного аккумулятора. Главное, чтобы выделяющаяся мощность на транзисторе не превышала максимально допустимую 8Вт. Выключателем SB1 можно коммутировать выходное напряжение. При больших токах нагрузки это очень удобно — возможно применение маломощных тумблеров.

Как получить нестандартное напряжение, которое не укладывается в диапазон стандартного?

Стандартное напряжение – это такое напряжение, которое очень часто используется в ваших электронных безделушках. Это напряжение в 1,5 Вольта, 3 Вольта, 5 Вольт, 9 Вольт, 12 Вольт, 24 Вольт и тд. Например, в ваш допотопный МР3 плеер вмещалась одна батарейка в 1,5 Вольта. На пульте дистанционного управления ТВ используются уже две батарейки по 1,5 Вольта, включенные последовательно, значит уже 3 Вольта. В USB разъеме самые крайние контакты с потенциалом в 5 Вольт. Наверное, у всех в детстве была Денди? Чтобы питать Денди нужно было подавать на нее напряжение в 9 Вольт. Ну 12 Вольт используется практически во всех автомобилях. 24 Вольта используется уже в основном в промышленности. Также для этого, условно говоря, стандартного ряда “заточены” различные потребители этого напряжения: лампочки, проигрыватели, и тд.

Но, увы, наш мир не идеален. Иногда просто ну очень надо получить напряжение не из стандартного ряда. Например, 9,6 Вольт. Ну ни так ни сяк… Да, здесь нас выручает Блок питания . Но опять же, если использовать готовый блок питания, то наряду с электронной безделушкой придется таскать и его. Как же решить этот вопрос? Итак, я Вам приведу три варианта:

Вариант №1

Сделать в схеме электронной безделушки регулятор напряжения вот по такой схеме (более подробно ):

Вариант №2

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!


Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:


Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать .

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:


Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.


Теперь берем стабилитрон на U стабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.



Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Вариант №3

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта ? Именно этим свойством диода и воспользуемся;-).

Итак, схему в студию!


Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.


Итак, что на выходе?


Почти 5.7 Вольт;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:


На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

7805 регулятор напряжения. Стабилизатор напряжения

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.



Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.


Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.


Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.


Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.


Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.


И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!


Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.


Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.


А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.


Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:


Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром , если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

Технические данные:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы , желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

Более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Стабилизаторы это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор

7805 — cтабилизатор

У этого стабилизатора существует маломощный аналог.

7805 распиновка

У стабилизатора 7805 распиновка

В обсуждениях электрических схем часто встречаются термины «стабилизатор напряжения» и «стабилизатор тока». Но какая между ними разница? Как работают эти стабилизаторы? В какой схеме нужен дорогой стабилизатор напряжения, а где достаточно простого регулятора ? Ответы на данные вопросы вы найдёте в этой статье.

Рассмотрим стабилизатор напряжения на примере устройства LM7805.В его характеристиках указано: 5В 1,5А. Это значит стабилизирует он именно напряжение и именно до 5В. 1,5А — это максимальный ток, который может проводить стабилизатор. Пиковая сила тока. То есть от может отдать и 3 миллиампера, и 0,5 ампер, и 1 ампер. Столько, сколько тока требует нагрузка. Но не больше полутора. Это главное отличие стабилизатора напряжения от стабилизатора тока.

Виды стабилизаторов напряжения

Различают всего 2 основных типа стабилизаторов напряжения:

  • линейные
  • импульсные

Линейные стабилизаторы напряжения

Например, микросхемы КРЕН или, LM1117 , LM350 .

Кстати, КРЕН — это не аббревиатура, как многие думают. Это сокращение. Советская микросхема-стабилизатор, аналогичная LM7805 имела обозначение КР142ЕН5А. Ну а ещё есть КР1157ЕН12В, КР1157ЕН502, КР1157ЕН24А и куча других. Для краткости всё семейство микросхем стали называть «КРЕН». КР142ЕН5А тогда превращается в КРЕН142.

Советский стабилизатор КР142ЕН5А. Аналог LM7805.


Стабилизатор LM7805

Наиболее распространенный вид. Недостаток их в том, что они не могут работать на напряжении ниже, чем заявленное выходное напряжение . Если стабилизирует напряжение на 5 вольтах, то на вход ему подать нужно как минимум на полтора вольта больше. Если подать меньше 6,5 В, то выходное напряжение «просядет», и мы уже не получим 5 В. Еще один минус линейных стабилизаторов — сильный нагрев при нагрузке. Собственно, в этом и заключается принцип их работы — всё, что выше стабилизируемого напряжения, просто превращается в тепло. Если мы на вход подадим 12 В, то 7 потратятся на нагрев корпуса, а 5 пойдут потребителю. Корпус при этом нагреется настолько сильно, что без радиатора микросхема просто сгорит. Из всего этого вытекает ещё один серьёзный недостаток — линейный стабилизатор не стоит применять в устройствах с питанием от батареек. Энергия батареек будет тратиться на нагрев стабилизатора. Всех этих недостатков лишены импульсные стабилизаторы.

Импульсные стабилизаторы напряжения

Импульсные стабилизаторы — лишены недостатков линейных, но и стоят дороже. Это уже не просто микросхема с тремя выводами. Выглядят они, как плата с детальками.

Один из вариантов исполнения импульсного стабилизатора.

Импульсные стабилизаторы бывают трех видов: понижающие, повышающие и всеядные. Наиболее интересные — всеядные. Независимо от напряжения на входе, на выходе будет именно то, которое нам нужно. Всеядному импульснику все равно, что на входе напряжение ниже или выше нужного. Он сам автоматом переключается в режим повышения или понижения напряжения и держит заданное на выходе. Если в характеристиках заявлено, что стабилизатору на вход можно подать от 1 до 15 вольт и на выходе будет стабильно 5, то так оно и будет. Кроме того, нагрев импульсных стабилизаторов настолько незначителен, что в большинстве случаев им можно пренебречь. Если ваша схема будет питаться от батареек или размещаться в закрытом корпусе, где сильный нагрев линейного стабилизатора недопустим — ставьте импульсный. Я использую настраиваемые импульсные стабилизаторы напряжения за копейки, которые заказываю с Aliexpress. Купить можно.

Хорошо. А что со стабилизатором тока?

Не открою Америку, если скажу, что стабилизатор тока стабилизирует ток.
Токовые стабилизаторы ещё иногда называют светодиодным драйвером . Внешне они похожи на импульсные стабилизаторы напряжения. Хотя сам стабилизатор — маленькая микросхема, а всё остальное нужно для обеспечения правильного режима работы. Но обычно драйвером называют всю схему сразу.


Примерно так выглядит стабилизатор тока. Красным кружком обведена та самая схема, которая и является стабилизатором. Всё остальное на плате — обвязка.

Итак. Драйвер задаёт ток. Стабильно! Если написано, что на выходе будет ток в 350мА, то будет именно 350мА. А вот напряжение на выходе может меняется в зависимости от требуемого потребителем напряжения. Не будем пускаться в дебри теории о том. как всё это работает. Просто запомним, что вы напряжение не регулируете, драйвер сделает все за вас исходя из потребителя.

Ну так и зачем всё это нужно то?

Теперь вы знаете, чем стабилизатор напряжения отличается от стабилизатора тока и можете ориентироваться в их многообразии. Возможно, вам так и не стало понятно, зачем эти штуки нужны.

Пример: вы хотите запитать 3 светодиода от бортовой сети автомобиля. Как вы можете узнать из, для светодиода важно контролировать именно силу тока. Используем самый распространенный вариант соединения светодиодов: последовательно соединены 3 светодиода и резистор. Напряжение питания — 12 вольт.

Резистором мы ограничиваем ток на светодиоды, чтобы они не сгорели. Падение напряжения на светодиоде пусть будет у нас 3.4 вольта.
После первого светодиода остается 12-3.4= 8.6 вольт.
Нам пока хватает.
На втором потеряется еще 3.4 вольта, то есть останется 8.6-3.4=5.2 вольта.
И для третьего светодиода тоже хватит.
А после третьего останется 5.2-3.4=1.8 вольта.
При желании добавить четвёртый светодиод — уже не хватит.
Если напряжение питания поднять до 15В, то тогда хватит. Но тогда и резистор тоже надо будет пересчитать. Резистор — простейший стабилизатор (ограничитель) тока. Их часто ставят на те же ленты и модули. У него есть минус — чем ниже напряжение, тем меньше будет и ток на светодиоде (закон Ома, с ним не поспоришь). Значит, если входное напряжение нестабильно (в автомобилях обычно так и есть), то предварительно нужно стабилизировать напряжение, а потом можно ограничить резистором ток до необходимых значений. Если используем резистор, как токовый ограничитель там, где напряжение не стабильно, нужно стабилизировать напряжение.

Стоит помнить, что резисторы имеет смысл ставить только до определенной силы тока. После некоторого порога резисторы начинают сильно греться и приходится ставить более мощные резисторы (зачем резистору мощность рассказано в о этом приборе) . Тепловыделение растёт, КПД падает.

Тоже называют светодиодным драйвером. Часто те, кто не сильно разбирается в этом, стабилизатор напряжения называют просто драйвером светодиодов, а импульсный стабилизатор тока — хорошим светодиодным драйвером. Он выдаёт сразу стабильное напряжение и ток. И почти не нагревается. Вот так он выглядит:


Широкое применение в электронике нашли интегральные стабилизаторы напряжения и особенно один их вид — стабилизаторы с фиксированным выходным напряжением в трехвыводных корпусах. Они хороши тем что не требуют внешних элементов (кроме конденсаторов фильтров), регулировок и имеют широкий диапазон токов в нагрузках. Не буду приводить здесь их технические характеристики , а приведу только основные данные и схемы возможного применения.

Стандартные линейные стабилизаторы выпускаются многими производителями и имеют не одно обозначение, мы рассмотрим их на примере наиболее характерного типа:

  • серия L78 (для положительных напряжений ),
  • и серия L79 (для отрицательныхнапряжений ).

В свою очередь стандартные регуляторы делятся на:

  • слаботочные с выходным током в районе 0,1 А (L78Lхх) — вид на рис. 1а,
  • со средним значением тока порядка 0,5 А (L78Мхх) — вид на рис. 1б,
  • сильноточные 1…1,5 А (L78хх) — вид на —рис.1в.

Невысокая стоимость, простота применения и большое разнообразие выходных напряжений и корпусов делают эти компоненты весьма популярными при создании простых схем электропитания. Надо отметить, что эти регуляторы обладают рядом дополнительных функций, обеспечивающих безопасность функционирования. К ним относятся защита от перегрузки по току и температурная защита от перегрева микросхемы.

Рисунок 1

Интегральные стабилизаторы используют корпуса типов: КТ-26 , КТ-27, КТ-28-2, ТО-220,
КТ-28-2, КТ-27-2, ТО-92, ТО-126, ТО-202, которые близки к изображенным на рис.1.

Микросхемы серии 78xx

Это серия ИМС линейных стабилизаторов с фиксированным выходным напряжением — 78xx (также известная как LM78xx).

Их популярность связана, как уже говорилось выше, с их простотой использования и относительной дешевизной. При указании определённых микросхем серии, «xx» заменяется на двухзначный номер, обозначающий выходное напряжение стабилизатора (к примеру, микросхема 7805 имеет выходное напряжение в 5 вольт, а 7812 — 12В). Стабилизаторы 78-ой серии имеют положительное относительно земли рабочее напряжение , а серия 79xx отрицательное, имеет аналогичную систему обозначений. Их можно использовать для обеспечения и положительного, и отрицательного напряжений питания нагрузок в одной схеме.

Кроме того, их популярность серии продиктована несколькими преимуществами перед другими стабилизаторами напряжения:

  • Микросхемы серии не нуждаются в дополнительных элементах для обеспечения стабильного питания, что делает их удобными в использовании, экономичными и эффективно использующими место на печатной плате. В отличие от них большинство других стабилизаторов требуют дополнительные компоненты или для установки нужного значения напряжения, или для помощи в стабилизации. Некоторые другие варианты (например, импульсные стабилизаторы) требуют не только большого количества дополнительных компонентов, но могут требовать большой опыт разработки.
  • Устройства серии обладают защитой от превышения максимального тока, а также от перегрева и коротких замыканий, что обеспечивает высокую надёжность в большинстве случаев. Иногда ограничение тока также используется и для защиты других компонентов схемы ,
  • Линейные стабилизаторы не создают ВЧ помех, в виде магнитных полей рассеяния и ВЧ пульсаций выходного напряжения.

К недостаткам линейных стабилизаторов можно отнести более низкий КПД по сравнению с импульсными, но при оптимальном расчете он может превышать 60%.

Структура интегрального стабилизатора показана на рис. 2

Рисунок 2

Требование к применению стабилизаторов:

    падение напряжения на нем не должно быть ниже 2 вольт,

    максимальный ток через него, не должен превышать указанного в соотношении:

I max

P — допустимая мощность рассеяния микросхемы, U in-out — падение напряжения на микросхеме (U in-out = U in — U out ).

Типовая схема включения стабилизатора напряжения в техвыводном корпусе


с фиксированным выходным напряжением

Типовая схема включения интегрального стабилизатора напряжения в трехвыводном корпусе с фиксированным выходным напряжением показана на рис. 3.

Рисунок 3

Мы видим, микросхемы подобного типа не требуют дополнительных элементов, кроме конденсаторов фильтрующих напряжение — которые фильтруют питающее напряжение и защищают стабилизатор от помех проникающих с нагрузки и от источника питающего напряжения.

Для обеспечения устойчивой работы микросхем серии 78хх во всем диапазоне допустимых значений входных и выходных напряжений и токов нагрузки рекомендуется применять шунтирующие вход и выход стабилизатора конденсаторы. Это должны быть твердотельные (керамические или танталловые) конденсаторы емкостью до 2 мкф на входе и 1 мкф на выходе. При использовании алюминиевых конденсаторов их емкость должна быть более 10 мкф. Подключать конденсаторы необходимо как можно более короткими проводниками как можно ближе к выводам стабилизатора.

и током делителя I2 (возможно регулирование), в) стабилизатора напряжения.

Варианты применения интегрального стабилизатора с фиксированным напряжением

Микросхемы позволяют создавать множество схем на основе стабилизаторов.

Регулировка выходного напряжения

Как я уже писал выше (см. рис. 5б) линейные стабилизаторы позволяют изменять выходное напряжение. показана на рис. 7.

По той же схеме возможно и функциональное регулирование выходного напряжения.

Например возможно регулирование выходного напряжения в зависимости от температуры для применения в системах стабилизации температуры — термостатах. В зависимости от типа температурного датчика он может включаться вместо резисторов R 1 или R 2 .

Рисунок 7

Параллельное включение стабилизаторов

Рисунок 7

Данный регулятор имеет ту особенность, что (для устойчивой раскрутки вентилятора) в начальный момент времени на вентилятор подается полное напряжение (12В). После того как конденсатор С1 зарядится напряжение на выходе будет определяться резистором R 2.

Стабилизатор с плавным выходом на

Рисунок 8

Данная схема отличается тем, что в начальный момент времени напряжение на выходе стабилизатора равно 5В (для данного типа), после чего напряжение плавно поднимается до величины определяемой регулирующими элементами.

Собрал А.Сорокин,

Параметры:

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1.5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор , выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения . Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

7805 распиновка

У стабилизатора распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5


Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.


Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

LT1003 Техническое описание — Регулятор напряжения 5 В, 5 А

LT1188C: Переключатели высокого уровня LT1188, 1,5 А Переключатель высокого уровня

LTC3634EFE # TRPBF: Двойной монолитный понижающий стабилизатор на 15 В на 3 А для питания DDR LTC3634 — это высокоэффективный двухканальный монолитный синхронный понижающий стабилизатор, который обеспечивает питание и шину оконечной нагрузки для контроллеров DDR1, DDR2 и DDR3 SDRAM. Диапазон рабочего входного напряжения от 3,6 В до 15 В, макс.

.

LTC4251BCS6-1 # PBF: Контроллеры отрицательного напряжения с горячей заменой в SOT-23 Контроллеры с горячей заменой отрицательного напряжения LTC®4251B / LTC4251B-1 / LTC4251B-2 позволяют безопасно вставлять и извлекать плату из объединительной платы под напряжением.Выходной ток регулируется тремя ступенями ограничения тока: автоматический выключатель с таймером, активный ток

LT1946EMS8 # TR: Pmic — Регулятор напряжения — Интегральная схема (ics) импульсного регулятора постоянного тока Повышающий (Boost) Нет -; IC BOOST 1.5A 8MSOP Технические характеристики: Тип: повышающий (Boost); Тип выхода: -; Тип ШИМ: текущий режим; Синхронный выпрямитель: Нет; Количество выходов: 1; Напряжение — Выход: -; Ток — Выход: 1,5 А; Частота — переключение: 2,7 МГц; Напряжение — Вход: 2,45 В ~ 16 В; Статус без свинца: содержит свинец; Статус RoHS: RoHS Non

LTC1151CN8 # PBF: линейный — усилитель — приборы, операционные усилители, интегральная схема буферного усилителя (IC) прерыватель (нулевой дрейф) трубка 900A 4.75 В ~ 36 В, 2,38 В ~ 18 В; IC OPAMP ZERO-DRIFT DUAL 8-DIP Технические характеристики: Упаковка: Трубка; Тип усилителя: прерыватель (нулевой дрейф); Количество цепей: 2; Упаковка / корпус: 8-DIP (0,300 дюйма, 7,62 мм); скорость нарастания: 2,5 В / с; произведение на полосу усиления: 2 МГц; ток — питание: 900 А; ток — выход / канал: -; ​​напряжение — питание, одиночный / двойной (): 4,75 В ~ 36 В,

LT6656ACS6-5 # TRMPBF: Pmic — Серия интегральных схем опорного напряжения (ics), прецизионная лента (CT) — 5 В; IC VREF SERIES PREC 5V TSOT-23-6 Технические характеристики: Тип ссылки: Серия, Прецизионная; Напряжение — Выход: 5 В; Допуск: 0.05%; Температурный коэффициент: 10 ppm / C; Напряжение — Вход: 5,5 В ~ 18 В; Количество каналов: 1; Ток — Катод: -; Ток — в состоянии покоя: 1,5 А; Ток — Выход: 5 мА; Рабочая температура: 0C ~ 70C; П

LT1816IS8PBF: DUAL OP-AMP, 3000 мкВ OFFSET-MAX, ШИРИНА ПОЛОСЫ 220 МГц, PDSO8 Технические характеристики: Напряжение питания (VS): 5 В; IBIAS: 12 мкА; CMRR: 72 дБ; Скорость нарастания: 1500 В / мкс; Рабочая температура: от -40 до 85 C (от -40 до 185 F); Тип упаковки: СОП, 0,150 ДЮЙМА, БЕЗ СВИНЦА, ПЛАСТИК, СОП-8; Количество контактов: 8; Количество устройств: 2; Стандарты: RoHS

LT3489EMS8EPBF: РЕГУЛЯТОР ПЕРЕКЛЮЧЕНИЯ 5 А, ПЕРЕКЛЮЧЕНИЕ ЧАСТОТЫ 2200 кГц, PDSO8 Технические характеристики: Конфигурация / Функция: Boost; Тип упаковки: Другой, БЕЗ СВИНЦА, ПЛАСТИК, MSOP-8; Стадия жизненного цикла: АКТИВНЫЙ; IOUT: 5 ампер; VIN: 3 вольта; fsw: 2200 кГц; Рабочая температура: от 0 до 70 C (от 32 до 158 F)

LTC2635CMSE-LMX8 # PBF: ПОСЛЕДОВАТЕЛЬНАЯ ВХОДНАЯ ЗАГРУЗКА, 4.3 us ВРЕМЯ НАСТРОЙКИ, 10-БИТНЫЙ ЦАП, PDSO10 Технические характеристики: Тип корпуса: БЕСПРОВОДНЫЙ, ПЛАСТИКОВЫЙ, MSOP-10; Уровень отбора: коммерческий; Контакты: 10; Рабочая температура: от 0,0 до 70 C (от 32 до 158 F)

LTC3410BESC6-1.875 # TRM: РЕГУЛЯТОР ПЕРЕКЛЮЧЕНИЯ 0,63 A, ПЕРЕКЛЮЧЕНИЕ ЧАСТОТА 2700 кГц, PDSO6 Технические характеристики: Конфигурация / Функция: Buck; Тип упаковки: SC-70, Другой, БЕСПРОВОДНЫЙ, ПЛАСТИК, MO-203AB, SC-70, 6 PIN; Стадия жизненного цикла: АКТИВНЫЙ; IOUT: 0,6300 ампер; VIN: 3,6 вольт; fsw: 2700 кГц; Рабочая температура: от 0 до 85 C (от 32 до 185 F)

LTP5901IPC-WHMA1B2PBF: МОДУЛЬ RF TXRX 802.15.4 ЧИП АНТ

LM1084: 5-вольтовый 5-амперный регулятор напряжения — Форум управления питанием — Управление питанием

Привет, Леандро!

Вероятная причина в том, что LDO рассеивает слишком много энергии и переходит в режим теплового отключения. С вашей установкой мощность, рассеиваемая при полной нагрузке, будет примерно

.

P = (Vin — Vout) * Iout = (24-5) * 5 = 95 Вт,

, а температура перехода будет около

R_theta_JA * P = 22,7 * 95 = 2156 С.

Поскольку я не знаю, какой пакет вы используете, я использовал более консервативную цифру для R_theta_JA в таблице данных, чтобы проиллюстрировать, что это приведет к переходу LDO в режим выключения, поскольку схема выключения срабатывает при 150 C.Ваш амперметр, вероятно, показывает 0,5 А, потому что LDO будет входить и выходить из режима отключения, когда он нагревается и охлаждается, а амперметр отображает среднее значение измерений. Если вы можете предоставить несколько снимков результатов, это поможет в дальнейшей диагностике проблемы.

Если на самом деле виновата схема отключения, вы можете рассмотреть возможность понижения входного напряжения, чтобы LDO рассеивал меньше энергии при питании 5 A. Вы можете сделать это эффективно с понижающим импульсным стабилизатором; вот ссылка, которая поможет вам начать поиск того, что подходит для вашего приложения:

http: // www.ti.com/power-management/non-isolated-dc-dc-switching-regulators/step-down-buck/overview.html

Еще одно соображение — это свойства рассеивания тепла печатной платой. Тепловые свойства устройства, перечисленные в техническом описании, измеряются с использованием стандартной платы JEDEC, которая не оптимизирована термически, поэтому вы можете улучшить рассеивание тепла вашей платы по сравнению со спецификациями таблицы, тщательно спроектировав ее так, чтобы тепло можно было эффективно отводить. с устройства. Не могли бы вы прислать несколько скриншотов макета вашей платы, чтобы я мог дать вам обратную связь относительно рассеивания тепла? Вот ссылка на заметку о приложении, которая также может помочь вам понять, как разработать плату, которая будет термически эффективной:

http: // www.ti.com/lit/an/slvae85/slvae85.pdf

Если проблема не в рассеянии тепла, то причиной может быть батарея. Можете ли вы предоставить более подробную информацию об используемой вами батарее, в частности о рейтинге «C» для разряда и емкости Ач? Интересно, способна ли батарея комфортно ездить на 5 А.

С уважением,

Nick

5V 5A Цепи питания

Это цепи питания 5V 5A.

Для вашей цифровой схемы, микроконтроллера, платы Arduino UNO, Raspberry pi и т. Д.

Имеют низкий уровень шума. Из-за линейной схемы.

Детали, используемые в этих схемах, легко доступны на большинстве местных рынков.

Хотя, это древние схемы. Но и производительность неплохая.

Если у вас есть эти устройства. Создать его лучше, чем покупать новый.

Линейный источник питания 5V 5A с использованием 7812, LM723

Это хорошая схема источника питания, чем IC 7805 + MJ2955 (регулятор 5V 5A).

Используйте IC 7812 и IC регулятора LM723, транзистор TIP142 для повышения тока до 8A макс.

P1 для выхода управляющего напряжения 2,5-7 В, трансформатор 10 А мин.

Подробности прочее см. В схеме.

Когда вам нужен блок питания, часто не хватает 3-х ножек регулятора ICs. Но некоторые работы, в которых применяется высокий ток более 1 ампер, очень трудны. Даже если это 5 ампер и 10 ампер, но цена довольно высокая.

Как это работает

См. Схему и печатную плату ниже!

Этот проект разработан с концепцией модульной регулярной схемы, использующей выход.

Которая состоит из двух или более транзисторов с током, показанным на схеме.

А секция управления нечувствительна к шуму, что пришлось бы использовать IC-723.

Хотя, возможно, современность затмила трехконтактная ИС регулятора.

Однако, с хорошими характеристиками, это заставляет нас использовать его для выходного напряжения питания от 2 до 7 вольт.

Напряжение для обеспечения IC1-LM723 получается от повышения напряжения, а затем фильтруется для сглаживания.

Далее через управление стабилизатором напряжения с помощью 3-пин. Этот способ хорош для силовых транзисторов.

Поскольку мы преобразуем выходное напряжение и предыдущее в напряжение транзистора, разница между ними минимальна.

Без ущерба для напряжения питания ИС.

Вот пошаговый процесс.

  • Когда два транзистора T2 и T2 могут быть горячими, мы должны держать соответствующий радиатор.
  • Все резисторы R4 — R6 должны использовать много резисторов для параллельного включения желаемого значения для уменьшения среднего рассеиваемой мощности.
  • Резисторы: R4 и R5 используют 0,33 Ом 5 ​​Вт — 2 шт.
  • И резистор R6 мы используем 0,22 Ом 5 ​​Вт 2 шт при выходном токе 6 Ампер или 0,33 Ом 5 ​​Вт 2 шт при токе 8 Ампер.

Как собрать

Собираем, у вас должно быть свободное расстояние каждого резистора и печатной платы до охлаждения.

Схема источника питания 5 В, 5 А имеет выходное напряжение, которое можно регулировать до 14 В.

Которая должна быть заменена следующими частями:

  • Трансформатор, резистор R1, R2 и конденсатор C5, C6.
  • Но не используйте повышающее напряжение (C1, C2, D1, D2).
  • Анод D3 подключается к цепям выпрямителя и фильтра.
  • Примечание к TIP142, хотя он выглядит как обычный транзистор. Но внутри есть структура Darlington Compound. Так что нельзя заменить на обычные силовые транзисторы.

Электронные компоненты
Резисторы 1/4 Вт +/- 5%
R1, R2: 3,3 кОм
R3: 100 Ом 1 Вт
R4, R5: 0,15 Ом 5 ​​Вт
R6: 0,1 Ом 10 Вт
P1: 5 кОм POT
Конденсаторы
C1, C2: 470 мкФ 50 В
C3: 220 мкФ 50 В
C4: 1 мкФ 16 В
C5, C6: 10 000 мкФ 25 В
C7: 10 мкФ 16 В
C8: 470 пФ 50 В Керамические
Полупроводниковые приборы.
BD1 = Диодный мост 10A 50 В
D1-D3 = 1N4001 Диоды
T1 = BD139, промежуточный силовой транзистор
T2, T3 = TIP142, (соединение Дарлингтона)
IC1 = IC-7812- IC-стабилизатор постоянного напряжения IC DC12V
IC2 Регулируемый = LM регулятор напряжения
Разное
Tr = Тороидальный трансформатор 10V 10A
S1 = включение / выключение 2 компл.

Тестирование и применение

В ходе тестирования мы используем резистор 0,68 Ом для вывода, затем устанавливаем напряжение на 5,5 В (есть ток 8 А). Результаты показали, что падение напряжения на 5 Ом.32 вольт. Покажите, что падение до 3,3 процента до 7,8 ампер, и измерьте пульсации напряжения менее 25 мВ (среднеквадратичное значение).

7805 + Mj2955 блок питания 5В 5А для цифровой схемы

Это блок питания стабилизатора постоянного тока 5В на ток 5А, я его использовал для своих цифровых продуктов. Основная электроника — это стабилизатор IC-7805 и транзистор MJ2955.

Вы должны использовать трансформатор 9VAC 5A.


Принципиальная схема блока питания 5V 5A от 7805 + Mj2955

PCB Power supply 5V 5A by 7805 and Mj2955

Мы рекомендуем 5V 5A импульсный регулятор также простая схема

9 ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Понижающий регулятор напряжения Pololu 5V, 5A D24V50F5

Обзор

Этот понижающий (понижающий) стабилизатор генерирует фиксированное выходное напряжение 5 В при входном напряжении до 38 В. Это импульсный стабилизатор (также называемый импульсным источником питания (SMPS) или преобразователем постоянного тока в постоянный). типичный КПД от 85% до 95%, что намного эффективнее, чем у линейных регуляторов напряжения, особенно когда разница между входным и выходным напряжением велика.Доступный выходной ток является функцией входного напряжения и КПД (см. Ниже раздел «Типичный КПД и выходной ток »), но выходной ток обычно может достигать 5 А.

При малых нагрузках частота коммутации автоматически изменяется для поддержания высокого КПД. Регулятор имеет типичное потребление тока покоя менее 1 мА, а вывод ENABLE можно использовать для перевода платы в состояние низкого энергопотребления, которое снижает ток покоя приблизительно до 10-20 мкА на вольт на VIN.

Этот регулятор имеет встроенную защиту от обратного напряжения, защиту от короткого замыкания, функцию теплового отключения, которая помогает предотвратить повреждение от перегрева, функцию плавного пуска, которая снижает пусковой ток, и блокировку пониженного напряжения.

Для приложений с низким энергопотреблением, пожалуйста, обратите внимание на наши понижающие регуляторы напряжения D24V25Fx; это немного меньшие, совместимые по выводам версии этого регулятора с типичным максимальным выходным током 2,5 А. Для более мощных альтернатив, пожалуйста, рассмотрите наше семейство понижающих регуляторов напряжения D36V50Fx, которые могут работать от напряжений до 50 В и обеспечивают более высокие выходные токи.Оба этих семейства регуляторов доступны в нескольких версиях с различным напряжением.

Параллельное сравнение понижающих регуляторов напряжения 2,5 A D24V25Fx (слева) и 5 ​​A D24V50F5 (справа).

Для регулятора 5 В с еще большим выходным током рассмотрите наш понижающий стабилизатор напряжения D24V90F5, который имеет типичный максимальный выходной ток 9 А. Этот регулятор повышенной мощности также имеет несколько дополнительных функций, например Сигнал «power good» и возможность понизить его выходное напряжение, а также включает дополнительные клеммные колодки для удобных съемных соединений.

Характеристики

  • Входное напряжение: от 6 В до 38 В (см. Ниже более подробную информацию о падении напряжения регулятора, которое влияет на нижний предел рабочего диапазона)
  • Фиксированный выход 5 В (с точностью 4%)
  • Типичный максимальный продолжительный выходной ток: 5 А
  • Встроенная защита от обратного напряжения, защита от перегрузки по току и короткого замыкания, отключение при перегреве, плавный пуск и блокировка при пониженном напряжении
  • Типичный КПД от 85% до 95%, в зависимости от входного напряжения и нагрузки; частота коммутации автоматически изменяется при малых нагрузках для поддержания высокого КПД
  • Типичный ток покоя 700 мкА без нагрузки; может быть уменьшен до 10 мкА до 20 мкА на вольт на VIN путем отключения платы
  • Компактный размер: 0.7 ″ × 0,8 ″ × 0,35 ″ (17,8 мм × 20,3 мм × 8,8 мм)
  • Два монтажных отверстия 0,086 ″ для винтов №2 или M2

Использование регулятора

Подключения

Этот понижающий стабилизатор имеет пять точек подключения для четырех различных подключений: включение (EN), входное напряжение (VIN), 2x заземление (GND) и выходное напряжение (VOUT).

Входное напряжение, VIN , питает регулятор и может подаваться напряжением до 38 В.Эффективный нижний предел VIN равен VOUT плюс падение напряжения регулятора, которое изменяется примерно линейно с нагрузкой от примерно 700 мВ до примерно 1,5 В (см. Ниже график зависимости падающих напряжений от нагрузки).

Регулятор включен по умолчанию: подтягивающий резистор 100 кОм на плате подключает вывод ENABLE к VIN с обратной защитой. На вывод ENABLE можно подавать низкий уровень (ниже 0,6 В), чтобы перевести плату в состояние низкого энергопотребления. Потребляемый ток покоя в этом спящем режиме определяется током в подтягивающем резисторе от ENABLE до VIN и схемой защиты от обратного напряжения, которая потребляет от 10 до 20 мкA на вольт на VIN, когда ENABLE удерживается на низком уровне .Если вам не нужна эта функция, вы должны оставить контакт ENABLE отключенным.

Понижающий регулятор напряжения Pololu 5A D24V50F5 с прилагаемым оборудованием.

Понижающий регулятор напряжения Pololu 5A D24V50F5, вид снизу.

Пять точек подключения помечены в верхней части печатной платы и расположены как 0.Расстояние 1 дюйм для совместимости с беспаечными макетными платами, разъемами и другими прототипами, использующими сетку 0,1 дюйма. В эти отверстия можно припаять либо прилагаемую прямую штыревую полоску 5 × 1, либо прямоугольную штыревую полоску 5 х 1. Для наиболее компактной установки можно припаять провода прямо к плате.

Понижающий регулятор напряжения Pololu 5A D24V50F5, вид сбоку.

На плате два 0.Монтажные отверстия 086 ″ предназначены для винтов №2 или M2. Монтажные отверстия находятся в противоположных углах платы и разделены на 0,53 дюйма по горизонтали и 0,63 дюйма по вертикали.

КПД и выходной ток

Эффективность регулятора напряжения, определяемая как (выходная мощность) / (входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графике ниже, эти импульсные стабилизаторы имеют КПД от 85% до 95% для большинства комбинаций входного напряжения и нагрузки.

Максимально достижимый выходной ток платы зависит от многих факторов, включая температуру окружающей среды, воздушный поток, теплоотвод, а также входное и выходное напряжение.

При нормальной работе этот продукт может стать достаточно горячим, чтобы вас обжечь. Будьте осторожны при обращении с этим продуктом или другими подключенными к нему компонентами.

Предел перегрузки по току регулятора работает на комбинации тока и температуры: пороговое значение тока уменьшается при повышении температуры регулятора.Однако могут быть некоторые рабочие точки при низких входных напряжениях и высоких выходных токах (значительно более 5 А), где ток чуть ниже предела, и регулятор может не отключиться до того, как произойдет повреждение. Если вы используете этот регулятор в приложении, где входное напряжение близко к нижнему пределу, а нагрузка может превышать 5 А в течение продолжительных периодов времени (более пяти секунд), рассмотрите возможность использования дополнительных защитных компонентов, таких как предохранители или автоматические выключатели.

Типичное падение напряжения

Падение напряжения понижающего регулятора — это минимальная величина, на которую входное напряжение должно превышать целевое выходное напряжение регулятора, чтобы обеспечить достижение целевого выходного сигнала.Например, если стабилизатор 5 В имеет падение напряжения 1 В, входное напряжение должно быть не менее 6 В, чтобы на выходе были полные 5 В. На следующем графике показано падение напряжения стабилизатора D24V50F5 в зависимости от выхода. текущий:

Частота переключения и поведение при малых нагрузках

Регулятор обычно работает с частотой переключения около 600 кГц, но частота падает при небольшой нагрузке для повышения эффективности.Это может затруднить фильтрацию шума на выходе, вызванного переключением.

Люди часто покупают этот товар вместе с:

Источник питания 5 В постоянного тока

Design (простое пошаговое руководство)

Ищете помощь в разработке источника питания 5 В самостоятельно? Что ж, добро пожаловать. В этом посте мы не только проектируем блок питания, но и узнаем о расчетных расчетах, которые вы можете сделать сами.

Схема источника питания — это очень простая схема в обучении электронике.Почти каждый в электронике пытается это сделать. И я не могу сказать вам, насколько это весело, когда вы закончите свой первый дизайн блока питания, протестируете его, и он будет работать нормально.

Хорошо!

Блок питания, который мы здесь разработаем, очень простой. Это линейный дизайн, основанный на технологии, он будет проходить вас на каждом этапе проектирования, попытается представить все простым языком, выполнит некоторые математические вычисления, например, если в схеме используется конденсатор, вы должны знать, почему он там, и как рассчитывается его стоимость.

Надеюсь, вам понравится этот пост и вы чему-нибудь научитесь. На всякий случай, если вам нравится заниматься электроникой своими руками, то этот набор для самостоятельного изготовления регулируемого блока питания (нажмите здесь) подойдет вам. Развлекайтесь 😀

Конструкция блока питания 5В постоянного тока

Проектирование любой схемы начинается с хорошо составленной общей блок-схемы. Это помогает нам спроектировать отдельные части схемы, а затем, в конце концов, собрать их вместе, чтобы получить полную схему, готовую к использованию.

Общая блок-схема этого проекта представлена ​​ниже. Все очень просто. Он состоит из следующих четырех основных подблоков.

  • Трансформатор
  • Схема выпрямителя
  • Фильтр
  • Регулятор

Сначала я объясню каждый блок в целом, а затем мы перейдем к проектированию. Думаю, нужно понимать, какой блок что делает в первую очередь.

Итак, давайте попробуем разобраться в каждом разделе по отдельности.

Трансформатор входной

Трансформатор — это устройство, которое может повышать или понижать уровни напряжения в соответствии с законом передачи энергии.

Вопрос в том, зачем нам это нужно в нашей конструкции снабжения?

Что ж, в зависимости от вашей страны, переменный ток, поступающий в ваш дом, имеет уровень напряжения 220/120 В. Нам нужен входной трансформатор для понижения входящего переменного тока до требуемого нижнего уровня, то есть близкого к 5 В (переменный ток). Этот более низкий уровень в дальнейшем используется другими блоками для получения необходимых 5 В постоянного тока.

Трансформатор — это устройство, которое используется для повышения или понижения уровня переменного напряжения, сохраняя одинаковую входную и выходную мощность.

Будьте осторожны, играя с этим устройством.

Поскольку вы используете сетевое напряжение, которое может быть слишком опасным. Никогда не прикасайтесь к клеммам голыми руками или плохими инструментами. Имейте хороший и достойный бесконтактный тестер напряжения и используйте его, чтобы всегда быть уверенным в том, какая линия находится под напряжением, идущим к трансформатору.

Выпрямительная цепь

Если вы думаете, что трансформатор просто снизил напряжение до 5 В постоянного тока. Извините, вы ошибаетесь, как когда-то был я. Пониженное напряжение по-прежнему остается переменным. Чтобы преобразовать его в постоянный ток, нужна хорошая выпрямительная схема.

Схема выпрямителя — это комбинация диодов, расположенных таким образом, чтобы преобразовывать переменное напряжение в постоянное напряжение.

Без выпрямительной схемы невозможно получить необходимое выходное напряжение 5 В постоянного тока.Эта схема поставляется в красивых интегрированных корпусах, или вы также можете сделать ее с использованием четырех диодов. Вы увидите, как мы это проектируем, в следующих разделах.

В основном, существует два типа выпрямительных схем; полуволна и полноволновая. Однако нас интересует полноценный выпрямитель, так как он более энергоэффективен, чем первый.

Фильтр

В практической электронике нет ничего идеального. Схема выпрямителя преобразует входящий переменный ток в постоянный, но, к сожалению, не превращает его в чистый постоянный ток.Выход выпрямителя пульсирует и называется пульсирующим постоянным током. Этот пульсирующий постоянный ток не считается подходящим для питания чувствительных устройств.
Итак, выпрямленный постоянный ток не очень чистый и имеет рябь. Задача фильтра — отфильтровывать эти пульсации и обеспечивать совместимость напряжения для регулирования.

Конденсаторный фильтр используется, когда нам нужно преобразовать пульсирующий постоянный ток в чистый или удалить искажения из сигнала

Практическое правило: напряжение постоянного тока должно иметь пульсации менее 10 процентов, чтобы можно было точно регулировать.

Лучшим фильтром в нашем случае является конденсатор. Вы, наверное, слышали, конденсатор — это устройство, накапливающее заряд. Но на самом деле его лучше всего использовать как фильтр. Это самый недорогой фильтр для нашей базовой конструкции блока питания 5 В.

Регулятор

Стабилизатор — это линейная интегральная схема, в которой используется стабилизированное постоянное выходное напряжение. Регулировка напряжения очень важна, потому что нам не нужно изменять выходное напряжение при изменении нагрузки.

Всегда требуется выходное напряжение, независимое от нагрузки.ИС регулятора не только делает выходное напряжение независимым от переменных нагрузок, но и от изменений напряжения в сети.

Регулятор — это интегральная схема, используемая для обеспечения постоянного выходного напряжения независимо от изменений входного напряжения.

Надеюсь, вы разработали несколько основных концепций проектирования источников питания. Давайте пойдем дальше с реальной принципиальной схемой для нашей конкретной конструкции блока питания 5 В постоянного тока.

Принципиальная схема источника питания 5В постоянного тока

Ниже представлена ​​принципиальная схема указанного проекта.Вы получаете основной запас; напряжение и частота могут зависеть от вашей страны, предохранителя; для защиты цепи, трансформатора, выпрямителя, конденсаторного фильтра, светодиодного индикатора и регулятора IC.

Блок-схема реализована в программном обеспечении NI Multisim, хорошем программном обеспечении для моделирования для студентов и начинающих электронщиков. Я рекомендую потратить немного времени на то, чтобы поиграть с ним.

Теперь перейдем к собственному дизайну.

Пошаговый метод проектирования источника питания постоянного тока 5 В

Вот в чем дело, мы сначала спроектируем каждую секцию, а затем соберем каждую из них, чтобы наш источник питания постоянного тока был готов для питания наших проектов.

Итак, приступим к делу шаг за шагом.

Вы думаете, я бы начал объяснение конструкции с трансформатора, но это не так. Трансформатор выбирается не сразу.

Шаг 1: Выбор регулятора IC

Выбор микросхемы регулятора зависит от вашего выходного напряжения. В нашем случае мы проектируем для выходного напряжения 5 В, мы выберем ИС линейного регулятора LM7805.

Следующим шагом в процессе проектирования является определение номинальных значений напряжения, тока и мощности выбранной ИС регулятора.Это делается с помощью таблицы данных регулятора IC.

Ниже приведены номинальные характеристики и схема контактов LM7805 из таблицы данных.

В техническом описании 7805 также предписывается использование конденсатора 0,1 мкФ на выходной стороне, чтобы избежать переходных изменений напряжения из-за изменений нагрузки. И 0,1 мкФ на входе регулятора, чтобы избежать пульсации, если фильтрация находится далеко от регулятора.

Для дополнительной информации, для вывода положительного напряжения мы используем LM78XX.XX указывает значение выходного напряжения, а 78 указывает положительное выходное напряжение. Для выхода с отрицательным напряжением используйте LM79XX, 79 указывает отрицательное напряжение, а XX указывает значение выхода.

Шаг 2: Выбор трансформатора

Правильный выбор трансформатора означает экономию денег. Мы узнали, что минимальный вход для выбранной нами микросхемы регулятора составляет 7 В (см. Значения в таблице выше). Итак, нам нужен трансформатор для понижения основного переменного тока, по крайней мере, до этого значения.

Но между регулятором и вторичной обмоткой трансформатора тоже есть выпрямитель на диодном мосту.Выпрямитель имеет собственное падение напряжения, то есть 1,4 В. Нам также необходимо компенсировать это значение.

Итак, математически:

Это означает, что мы должны выбрать трансформатор со значением вторичного напряжения, равным 9 В или как минимум на 10% больше, чем 9 В.

Исходя из этого, для конструкции блока питания 5 В постоянного тока мы можем выбрать трансформатор с номинальным током 1 А и вторичным напряжением 9 В. Почему ток 1А? Поскольку IC регулятора имеет номинальный ток 1 А, это означает, что мы не можем пропускать ток, превышающий это значение.Выбор трансформатора с номинальным током выше этого потребует дополнительных денег. И нам это не нужно.

Шаг 3: Выбор диодов для моста

Как вы видите на принципиальной схеме, схема выпрямителя состоит из нескольких диодов. Чтобы сделать выпрямитель, нам нужно подобрать для него подходящие диоды. При выборе диода для мостовой схемы. Имейте в виду выходной ток нагрузки и максимальное пиковое вторичное напряжение трансформатора i-e 9В в нашем случае.

Вместо отдельных диодов вы также можете использовать один отдельный мост, который поставляется в корпусе IC. Но я не хочу, чтобы вы использовали его здесь, просто для изучения и игры с отдельными диодами.

Выбранный диод должен иметь номинальный ток больше, чем ток нагрузки (т.е. в данном случае 500 мА). И пиковое обратное напряжение (PIV) больше пикового вторичного напряжения трансформатора

Мы выбрали диод IN4001, потому что он имеет номинальный ток на 1 А больше, чем мы желаем, и пиковое обратное напряжение 50 В.Пиковое обратное напряжение — это напряжение, которое диод может выдерживать при обратном смещении.

Шаг 4: Выбор сглаживающего конденсатора и расчеты

При выборе подходящего конденсаторного фильтра необходимо учитывать его напряжение, номинальную мощность и значение емкости. Номинальное напряжение рассчитывается на основе вторичного напряжения трансформатора.

Практическое правило: номинальное напряжение конденсатора должно быть как минимум на 20% больше, чем вторичное напряжение. Итак, если вторичное напряжение составляет 13 В (пиковое значение для 9 В), то номинальное напряжение конденсатора должно быть не менее 50 В.

Во-вторых, нам нужно рассчитать правильное значение емкости. Это зависит от выходного напряжения и выходного тока. Чтобы найти правильное значение емкости, используйте формулу ниже:

Где,

Io = ток нагрузки, т.е. 500 мА в нашей конструкции, Vo = выходное напряжение, т.е. в нашем случае 5 В, f = частота, т.е.50 Гц

В нашем случае:

Частота 50 Гц, потому что в нашей стране переменный ток 220 @ 50 Гц.У вас может быть сеть переменного тока 120 В при 60 Гц. Если да, то укажите значения соответственно.

Используя формулу конденсатора, практическое стандартное значение, близкое к этому значению, i-e 3.1847E-4, составляет 470 мкФ.

Еще одна важная формула приведена ниже. Это также можно использовать для расчета емкости конденсатора.

В данном случае R — это сопротивление нагрузки

. Rf — коэффициент пульсации, который должен быть менее 10% для хорошей конструкции. И на этом мы почти закончили с дизайном блока питания на 5 В.

Шаг 5. Обеспечение безопасности источника питания

Каждая конструкция должна иметь защитные приспособления для защиты от возгорания. Точно так же наш простой источник питания должен иметь один, то есть входной предохранитель. Входной предохранитель защитит наш источник питания в случае перегрузки.

Например, наша желаемая нагрузка может выдержать 500 мА. Если в случае, если наша нагрузка начнет плохо себя вести, есть вероятность заусенцев компонентов. Предохранитель защитит наши поставки.

Практическое правило для выбора номинала предохранителя: он должен быть как минимум на 20% больше, чем ток нагрузки.

Разработанный нами простой блок питания способен выдавать ток 1 А, что в некоторых случаях может быть использовано. Если вы решили использовать его для таких случаев, то не забудьте прикрепить радиатор к микросхеме регулятора.

Больше удовольствия с электроникой

Электроника — это очень весело. Как только вы окунетесь в мир электроники, у вас всегда есть чем заняться.

Если вам нравится делать электронику своими руками, вам понравился этот пост, вы изучили все концепции дизайна, а теперь хотите создать свой собственный проект источника питания DIY.Вы хотите спаять и поиграть со всеми вышеупомянутыми компонентами, затем проверьте это, комплект источника питания Elenco (Amazon Link), вам будет интересен.

Кроме того, есть забавная книга под названием Make Electronics: Learning through discovery (Amazon link), , которая научит вас многим классным электронным устройствам на практике. Если вы найдете эту книгу интересной, попробуйте, и вы многому научитесь.

Заключение

Для меня, если вы любитель электроники или новичок, изучаете основы электроники, я бы порекомендовал вам разработать собственный лабораторный источник питания.

Он поможет вам изучить электронику, а также даст вам лучший лабораторный источник питания.

Я называю его лучшим, потому что вы сделаете его сами. И я не могу выразить словами, насколько весело играть с электроникой в ​​безопасной среде. Это похоже на обучение на практике

Не указывайте только источник питания 500 мА. Это может быть ваш источник питания 5 В постоянного тока с допустимым током до 500 мА. И это было то, что я знаю, как проектировать источник питания постоянного тока на 5 Вольт.

Надеюсь, это была вам какая-то помощь.

Спасибо и удачной жизни.


Прочие полезные сообщения

Сильноточный регулятор 5 В

Это неправильная топология использования транзисторов для увеличения тока линейного регулятора. Вот как это делается с использованием одного транзистора для обеспечения большего тока:

Это по-прежнему хорошо регулирует выходное напряжение. В вашей схеме падение B-E на транзисторах сделает выходное напряжение ниже.

При малых токах на R1 мало напряжения, поэтому Q1 остается выключенным. Когда ток нагрузки увеличивается, напряжение на R1 увеличивается, что включает Q1, что сбрасывает больше тока на выход. Регулятор все еще регулирует, но в этом случае ток через него перестанет увеличиваться примерно на 3/4 А, после чего транзистор берет на себя большую часть дополнительной нагрузки.

Один большой силовой транзистор с большим радиатором должен выдерживать выходной ток 10 А.Однако, если вы хотите распределить тепло по нескольким транзисторам, вы не можете просто добавить их параллельно. Чтобы добавить больше транзисторов, нужно дать каждому свой эмиттерный резистор. Это обеспечивает небольшую отрицательную обратную связь, так что если транзистор пропускает больше, чем его доля тока, напряжение на его эмиттерном резисторе будет выше, что будет уменьшать его напряжение B-E, что уменьшит ток через резистор.

Вот пример с 3 внешними транзисторами, которые принимают большую часть текущей нагрузки, в то время как обычный обеспечивает регулирование:

Это в основном та же идея, что и раньше, но каждый транзистор имеет свой собственный эмиттерный резистор.R1 также немного увеличивается, чтобы убедиться, что для всех трех транзисторов доступно много базового привода, и для учета дополнительного падения напряжения на эмиттерных резисторах. Тем не менее, R1 больше, чем должно быть в этом примере. Тем не менее, у вас есть достаточный запас по напряжению, поэтому понизить немного больше на резисторе не проблема.

Учитывайте рассеивание на резисторах. Допустим, чтобы учесть небольшой дисбаланс и некоторый запас, мы хотим, чтобы каждый транзистор мог обрабатывать 4 А.Это 400 мВ на эмиттерном резисторе плюс 750 мВ или около того для падения B-E, всего 1,15 В, которое должно быть на R1 при полном токе. Это означает, что он будет рассеивать 660 мВт, поэтому он должен быть не менее 1 Вт резистора.

Каждый эмиттерный резистор должен обеспечивать безопасное рассеивание (4 А) 2 (100 мОм) = 1,6 Вт. Это должны быть резисторы не менее «2 Вт».

Все это говорит о том, что я согласен с Воутером в том, что это неправильный способ решения вашей общей проблемы. Линейное понижение напряжения с 12 В до 5 В будет более проблематичным и гораздо более расточительным, чем переключатель.Однако реальный способ решить эту проблему — отступить на несколько уровней и переосмыслить на системном уровне. Запускать много сильноточных вещей при 5 В от батареи на 12 В не имеет смысла. Вы должны быть в состоянии найти двигатели, которые работают от 12 В, на самом деле легче, чем те, которые работают от 5 В на этом уровне мощности. Затем вам нужно только обеспечить 5 В для управляющей логики, которая управляет переключателями, которые включают питание устройств на 12 В. Или вы все еще можете использовать устройства 5 В с надлежащим приводом ШИМ, чтобы вы включали и выключали 12 В достаточно быстро, чтобы устройства видели только среднее значение 5 В.

На уровне системы должно быть несколько хороших вариантов, ни один из которых не включает в себя расход 70 Вт в качестве тепла для работы двигателей 5 В от 12 В.

Я описал, как сделать линейный стабилизатор более высокого тока из существующего и некоторого внешнего транзистора, чтобы документировать, как это сделать правильно, но это не должно быть частью вашего общего решения.

Учебное пособие по проектированию регулятора

5V — Как это работает, как проектировать печатную плату Altium

Регулятор напряжения. Узнайте, как сделать стабилизатор 5 В с использованием конденсаторов, стабилизатора LM7805 и диода Шоттки, узнайте, как работает схема, а также как построить свою собственную печатную плату, как заказать печатную плату и как спаять электронные компоненты платы вместе.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube.

Вот что происходит, когда мы подаем большое напряжение на наши электронные компоненты.

Компоненты перегорят и даже взорвутся. Чтобы это остановить, нам понадобится один из них.

Регулятор напряжения. И мы собираемся показать вам, как это работает, как создать такую ​​плату и даже превратить ее в полностью работающую печатную плату профессионального вида, которую можно использовать в качестве источника питания и даже заряжать с ее помощью телефон.Вы даже можете скачать копию нашей печатной платы ЗДЕСЬ .

Проектирование схемы

Назначение регулятора напряжения — поддерживать постоянное выходное напряжение даже при изменении входного напряжения. Почему это важно? Потому что электронные компоненты рассчитаны только на определенное напряжение.

Возьмем, к примеру, этот светодиод, если мы подключим его к 9-вольтовой батарее, он мгновенно выйдет из строя навсегда. Это из-за тонкого провода внутри светодиода.Под микроскопом мы можем увидеть, как напряжение протолкнуло слишком много электронов через провод, что привело к его перегоранию. Для защиты светодиода нам понадобится резистор. Это уменьшит ток.

Это всего лишь резистор на 10 Ом, который подключен к нашему источнику переменного тока постоянного тока. Когда мы подаем небольшое напряжение, мы видим, что светодиод в порядке, но когда мы увеличиваем его, резистор загорается, и светодиод будет разрушен. Таким образом, использование резистора работает хорошо, но напряжение должно оставаться довольно постоянным.Поэтому нам нужен способ обеспечить постоянное выходное напряжение даже при изменении входного напряжения. Допустим, мы хотим поддерживать постоянное напряжение 5 В постоянного тока и ток, достаточный для зарядки простого дешевого телефона. Мы хотим иметь возможность подключать его к нескольким источникам напряжения, таким как батареи на 9 вольт или, возможно, на 12 вольт. Для этого нам нужно использовать компонент интегральной схемы. Есть много вариантов на выбор, которые могут работать при разных напряжениях, но в результате небольшого исследования мы нашли это. Модель LM7805.

Он может поддерживать постоянный выходной ток 5 вольт и ток до 1,5 ампер. Этот компонент может быть подключен к любому источнику постоянного напряжения от 7 до 35 вольт. Так что он идеально подходит для наших нужд. Имеет три контакта. Первый контакт — это вход для нерегулируемого напряжения. Контакт 2 — это контакт заземления, а контакт 3 — это регулируемый выход 5 В. Производитель рекомендует наличие конденсатора на входе и выходе. Он отмечает, что входной конденсатор необходим, если регулятор находится далеко от фильтра источника питания.Мы собираемся использовать несколько длинных проводов для подключения батареи, поэтому мы будем использовать рекомендуемый конденсатор 0,22 мкФ. Это электролитический конденсатор. Мы можем использовать версию с чуть большей емкостью, но мы не хотим использовать меньшую. Конденсатор поможет сгладить перебои в питании, а также низкочастотные искажения. В этом простом примере вы можете увидеть, как светодиод мгновенно выключается при отключении питания. Но если мы разместим конденсатор параллельно светодиоду, светодиод останется включенным, потому что теперь конденсатор разряжается и питает светодиод.

Значит, прерывания работы светодиода практически не влияют. Мы собираемся добавить еще один конденсатор параллельно на входной стороне. Это байпасный конденсатор. Он расположен очень близко к входному контакту регулятора. Это будет небольшой керамический конденсатор емкостью 0,1 мкФ. Этот конденсатор предназначен для фильтрации шума и высокочастотных искажений от источника питания. Поскольку мы не всегда можем получить идеально ровный источник постоянного тока. Мы также добавим еще один байпасный конденсатор 0,1 мкФ на выходной стороне, а также электролитический конденсатор на 10 мкФ.Это просто типичное значение, используемое для этой цели. При желании мы могли бы использовать конденсатор с чуть большей емкостью, но это будет работать нормально. Это поможет обеспечить чистый выход в нашей подключенной цепи. Мы также добавим защитный диод на входной стороне. Это поможет защитить схему, если мы подключим блок питания неправильно. Чтобы показать, как это работает, если мы подключим эту лампу накаливания к источнику питания, она загорится. Мы можем поменять местами провода, и он тоже загорится.Если мы поместим диод на красный провод и подключим его к плюсу, он снова загорится. Но теперь, когда мы меняем местами провода, диод блокирует ток, а лампа остается выключенной. Таким образом, мы можем использовать это для защиты цепи. Мы можем использовать выпрямительный диод или диод Шоттки. Здесь вы можете увидеть, что мы разместили два светодиода, каждый из которых подключен к разному типу диода. Когда мы медленно увеличиваем напряжение, мы видим, что светодиод, подключенный к выпрямительному диоду, не такой яркий. Это потому, что у этого типа диодов большое падение напряжения.Если мы измеряем через диод Шоттки, у нас будет падение напряжения около 0,3 вольт, а у выпрямителя — около 0,66 вольт. Поэтому для этого случая лучше использовать диод Шоттки. Теперь мы можем выложить все эти компоненты на макетную плату, чтобы протестировать их, как мы это делали здесь. И как только мы будем счастливы, что это работает, теперь мы можем превратить это в печатную плату.

Разработка печатной платы

Мы собираемся использовать Altium Designer для этого руководства, поскольку они любезно спонсировали эту статью.Все наши зрители могут получить бесплатную пробную версию этого программного обеспечения, перейдя по ссылке ЗДЕСЬ . Итак, откройте Altium Designer и нажмите «Файл», «Новый проект» и дайте проекту имя. Щелкните проект правой кнопкой мыши и добавьте схему, затем щелкните еще раз правой кнопкой мыши и добавьте плату. Теперь щелкните схему правой кнопкой мыши и сохраните ее. Дайте ему то же имя, что и проект. Затем также щелкните правой кнопкой мыши на плате и сохраните ее с тем же именем. Теперь нам нужно добавить компоненты. Мы можем использовать инструмент компонентов справа, но мы собираемся использовать надстройку, которая сделает это немного проще.Итак, мы находим нужные нам детали, мы используем Mouser, но вы можете использовать все, что захотите. Мы нашли конденсатор на 22 мкФ, поэтому берем этот номер детали, вставляем его в загрузчик библиотеки и нажимаем поиск. Затем он находит компонент, и мы нажимаем «добавить в дизайн». Он разместит компонент в нижнем углу, поэтому нам просто нужно переместить его на место. Затем мы переименовываем компонент, чтобы нам было проще. Теперь мы делаем то же самое для другого входного конденсатора, копируем номер детали и ищем его, затем добавляем, перемещаем и переименовываем.Затем мы находим регулятор и добавляем его в нашу конструкцию, а затем мы находим защитный диод и добавляем его в нашу конструкцию. Кстати, мы используем этот, но мы рекомендуем вам выбрать тот с более высоким пределом тока.

Затем мы находим выходной конденсатор, добавляем его и переименовываем. Теперь нам нужно найти клеммы подключения, и мы это тоже добавляем. Теперь нам нужен еще один конденсатор на выходе, поэтому мы выбираем существующий, копируем и вставляем его, а затем перемещаем на место.То же самое проделываем и с типом разъема на входной стороне. Теперь мы просто вращаем компоненты, поэтому выберите входной соединитель и нажмите клавишу пробела, чтобы повернуть его. Затем мы вращаем диод, затем мы можем вращать конденсаторы, но убедитесь, что символ «плюс» всегда идет к положительному источнику питания. Другие керамические конденсаторы не имеют полярности, поэтому они могут быть установлены в любую сторону, но мы сохраним ее в этом порядке. Затем мы вращаем регулятор, и мы также перемещаем текст, затем мы вращаем следующий конденсатор и другой конденсатор.А теперь мы просто перемещаем компоненты на свои места. Теперь щелкните инструмент для проводов и начните соединять компоненты вместе, подводя заземляющий провод к регулятору. Затем мы добавляем к этому проводу символ заземления. Теперь используйте инструмент для проводов, чтобы также подключить выходную сторону. Теперь добавьте аннотацию для входного источника питания, которая является VCC, затем добавьте аннотацию для 5 вольт на выходной стороне и переименуйте ее. Затем мы можем добавить текст для «входного напряжения», а также «выходного напряжения». Теперь нам нужно пронумеровать компоненты, поэтому нажмите «Инструменты», «Аннотации», «Аннотировать схему».Затем выберите «Вниз», затем «Через», а затем обновите список изменений, нажмите «ОК», примите изменения, затем подтвердите изменения. Затем внесите изменения и закройте. Теперь мы видим, что все компоненты пронумерованы. Затем нам нужно проверить дизайн. Итак, нажмите «Проект», а затем «Подтвердить проект». Если мы нажмем «Просмотр», «Панели», а затем «Сообщения», это сообщит нам, что компиляция прошла успешно без ошибок. Итак, теперь щелкните PCB и щелкните Design, а затем импортируйте изменения. Затем подтвердите изменения и нажмите «Выполнить изменения».Компоненты размещаются в нижнем углу, просто щелкните поле и удалите его. Глядя на нашу схему, у нас есть коннектор J1 на входе, поэтому мы его переместим. Затем у нас есть диод, конденсатор 1 и конденсатор 2, поэтому мы их тоже переместим. Затем у нас есть регулятор, затем у нас есть конденсаторы 3 и 4, а затем у нас есть выходной разъем. Теперь мы вращаем компоненты, чтобы проложить путь, по которому течет наше электричество. Мы можем переключиться в режим 3D, чтобы проверить, как это выглядит. Затем мы можем выровнять компоненты, чтобы улучшить внешний вид.Теперь щелкните здесь и в новом окне выберите механический слой. Щелкните правой кнопкой мыши и создайте новый слой, назовите его Cut Out. Измените настройки, а затем закройте. Теперь выберите свой слой внизу, затем нажмите Edit, Origin и Set. Затем щелкните верхний угол печатной платы. Теперь нажмите «Поместить» и «Выбрать линию». Проведите линию вокруг компонентов. Затем, удерживая Shift, щелкните по 4 линиям. Затем нажмите «Дизайн», «Форма платы» и «Определить форму». Затем мы можем увидеть это в 3D. Теперь мне нужно просто изменить размер текста, чтобы он не печатался слишком большим.Теперь нажмите на верхний слой и вставьте текст, и мы назовем его 5 вольт, и мы можем просто повернуть его. То же самое проделаем и с основным текстом. Глядя на входную сторону платы, мы только что осознали, что входной разъем расположен не так, мы видим, что в трехмерном представлении мы просто пропустили это ранее, поэтому мы просто исправим это сейчас. Затем мы добавляем на плату землю и текст VCC. Теперь нажмите Route, Auto Route и выберите All. Затем он добавляет наш маршрут на доску. Мы также можем переместить маршрут, если захотим.Теперь мы переходим в Инструменты и Проверка правил. Нажмите «Выполнить», он загрузит отчет и сообщит нам, что у нас есть две проблемы с зазором мачты шелка и припоя. Мы выбираем Design, Rules, Silk to Mask, затем меняем значение, нажимаем Apply, Ok, затем снова запускаем проверку правил. Теперь мы видим, что ошибок нет. Теперь мы можем видеть маршрут и в 3D-дизайне. Так что давайте сохраним это. Щелкните схему, затем щелкните Файл, Smart PDF, затем выберите схему. Мы отключаем спецификацию материалов, но вы можете оставить ее включенной, если хотите.Нажмите «Готово», и он сгенерирует PDF-файл с нашим дизайном, закройте его, затем нажмите на выход Fabrication, выберите файлы Gerber, а затем выберите проект. Теперь щелкните по нему и измените его на Миллиметры, затем на слоях вы можете оставить все как есть, но мы собираемся выбрать все слои и нажать ОК. Нажмите на структуру папок, затем свяжите файл, нажмите «Создать» и все. Были сделаны! Мы готовы напечатать нашу печатную плату.

Изготовление печатной платы.

Теперь нам нужно заказать нашу печатную плату.Мы используем JLCPCB, который также любезно спонсировал эту статью. Они предлагают исключительную стоимость с 5 печатными платами всего за 2 доллара, проверьте ЗДЕСЬ . Мы просто меняем пункт назначения и валюту доставки в Великобританию, поскольку именно там мы находимся, но вы можете выбрать свою страну и валюту. Теперь мы просто загружаем наши файлы Gerber, и он производит предварительный просмотр. У нас есть несколько вариантов настройки продукта, мы выберем количество, а затем оставим остальные по умолчанию.Затем мы сохраним это в тележке и сразу перейдем к оформлению заказа. Мы можем выбрать вариант пересылки, чтобы снизить стоимость, но мы хотим сделать это очень быстро, поэтому собираемся заказывать через DHL Express. Затем мы просто отправляем заказ, оплачиваем и все. Просто, готово. Несколько дней спустя наша печатная плата прибыла по почте от JLCPCB, готовая к сборке. Надо сказать, это выглядит потрясающе, мы очень довольны этим сервисом. Не забывайте, что вы также можете бесплатно скачать копию нашей печатной платы ЗДЕСЬ .

Собираем печатную плату

Сборка печатной платы довольно проста. Мы просто выкладываем наши компоненты, и нам нравится размещать их по порядку на этом паяльном коврике. Мы также используем этот держатель, чтобы с ним было немного легче работать. Затем вставляем компоненты и начинаем их паять по одному. Просто слегка согните ноги, чтобы удерживать их на месте. Когда вы паяете компоненты на место, просто осмотрите паяные соединения, чтобы убедиться, что все в порядке, а затем вы можете обрезать выводы. А через несколько минут мы получим готовую печатную плату, готовую к тестированию.

Тестирование печатной платы

Для проверки печатной платы мы подключили к источнику питания 9-вольтную батарею. А мультиметр на розетке показывает 5 вольт. Если перевернуть батарею, мы увидим на мультиметре 0 вольт. Итак, диод защищает нашу схему. Мы довольны этим, поэтому возлагаем на него небольшую нагрузку, и он отлично работает. Теперь для настоящего теста мы подключаем USB-порт к розетке и подключаем дешевый телефон. Мы видим, что 9-вольтовая батарея заряжает устройство. Используя USB-тестер, мы видим, что он поставляет 4.6 вольт и потребляемый ток 0,26 ампер. Так что он работает отлично.


.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
