Шкаф вторичных соединений трансформаторов тока ТРГ-УЭТМ®-110, 220
Шкаф вторичных соединений предназначен для подключения и распределения вторичных цепей трансформаторов напряжения ТРГ-УЭТМ®-35, 110, 220 производства ООО «Эльмаш(УЭТМ)».
Условия эксплуатации
Шкафы зажимов предназначены для работы в следующих условиях:
высота над уровнем моря – не более 2000 м;
относительная влажность воздуха – 80% при температуре плюс 25°С;
окружающая среда – невзрывоопасная, агрессивных паров и газов в концентрациях,
разрушающих металлы и изоляцию;
рабочее положение в пространстве – вертикальное, с допустимым отклонением от него в
любую сторону не более чем на 5°;
группа условий эксплуатации в части воздействия механических факторов внешней среды
– М1 по ГОСТ 17516.1;
Технические документы
Стандартные комплекты кабеля для шкафа. 0БП.702.589
Шкаф вторичных соединений ТРГ-УЭТМ®-110.dwg
Шкаф вторичных соединений.
Схема соединений.dwg
Параметры
Номинальное рабочее напряжение, В | 220/380 |
Номинальная частота, Гц | 50 |
Номинальное напряжение изоляции, В | 1000 |
Климатическое исполнение по ГОСТ 15150-69 | У1 |
Степень защиты по ГОСТ 14254-96 | |
Мощность антиконденсатного обогрева, Вт | 30 |
Масса, кг, не более | 35 |
Количество клемм, установленных в шкафу, шт | 66 |
Тип клемм | WTL 6/1/STB Измерительная клемма с размыкателем, винтовое соединение, 6 mm², 630 V, 41 A. |
Конструктивное исполнение
Шкафы изготовляются на базе сварной металлоконструкции шкафного исполнения переднего обслуживания. Двери шкафов плавно, без заеданий, открываются на угол не менее 105° и имеют запорные устройства. В нижней части шкафа расположены отверстия под кабельные ввод-сальники, шина заземления, рейка для укладки и крепления кабелей, а с наружной стороны установлен заземляющий болт. На дверь шкафа устанавливают замки под англ.ключ(ручка-бабочка) из сплава ЦАМ.
В качестве основного оборудования в шкафах установлены измерительные клеммы с размыкателем. Для защиты от коррозии шкаф имеет антиконденсатный обогрев и аэраторы на боковых стенках. Монтаж аппаратуры производится на рейках.
Напишите нам
Сообщение было успешно отправлено!
Основные схемы соединения трансформаторов тока и реле
При
осуществлении защиты применяются различные схемы соединения
трансформаторов тока и обмоток реле в первую очередь схема полной
звезды, схема неполной звезды и схема включения реле на разность токов
двух фаз.
В
сельских электрических сетях в настоящее время наиболее часто
используют схему неполной звезды. В дифференциальных защитах силовых
защитах применяется схема включения трансформаторов тока в треугольник,
реле в звезду …
При осуществлении защиты применяются различные схемы соединения трансформаторов тока и обмоток реле в первую очередь схема полной звезды, схема неполной звезды и схема включения реле на разность токов двух фаз (рис. 1).
В сельских электрических сетях в настоящее время наиболее часто используют схему неполной звезды. В дифференциальных защитах силовых трансформаторов и блоков генератор — трансформатор, а также в других защитах применяется схема включения трансформаторов тока в треугольник, реле в звезду.
Выбор той или иной схемы соединения определяется целым рядом факторов: назначением защиты, видами повреждений, на которые защита должна реагировать, условиями чувствительности, требованиями простоты выполнения и эксплуатации и т.
д.
Рис. 1. Схемы соединения трансформаторов тока и реле: а – полная звезда; б – неполная звезда; в – включение одного реле на разность токов двух фаз.
Рис. 2. Распределение токов в обмотках силового трансформатора при к.з. за ним: а — схема защиты — полная звезда, силового трансформатора— Y/Y-0; б — схема защиты — неполная звезда, силового трансформатора—Y/.
Каждая схема характеризуется своим значением коэффициента схемы, под которым понимают отношение
где Iр — ток, протекающий в обмотке реле; I2.тт — ток во вторичной обмотке трансформатора тока.
В схемах, где реле включается на фазные токи, kсх=1. Для других схем kcx может иметь различные значения в зависимости от вида к. з. Так, для схемы включения одного реле на разность токов двух фаз А и С
На распределение токов в первичных цепях и работу различных схем защит оказывают влияние силовые трансформаторы с соединением обмоток Y/ и Y/Y-0.
На рисунке (2, а) показано токораспределение в первичных цепях при коротком замыкании фазы В за трансформатором с соединением обмоток Y/Y-0. При этом в месте короткого замыкания протекает ток только в поврежденной фазе, а со стороны питания — во всех трех фазах. В фазах А и С токи одинаково направлены, равны по значению и в 2 раза меньше тока в фазе В.
В этом и другом подобном случае при двухфазном к. з. за трансформатором с соединением обмоток Y/ (рис. 2,б) схема неполной звезды может иметь пониженную чувствительность, а схема включения реле на разность токов двух фаз отказывает в действии (ток в реле равен 0).
Для замера наибольшего тока к. з. включают дополнительное реле в обратный провод схемы неполной звезды, чтобы повысить ее чувствительность.
При проверке чувствительности защит необходимо учитывать, что наибольший ток со стороны звезды при двухфазном к. з. на стороне треугольника в относительных единицах равен току трехфазного к.
з. на стороне треугольника:
а минимальный ток равен его половине:
Для трансформатора с соединением обмоток Y/Y-0 (рис. 2, а)
Схема включения трансформаторов тока и реле определяет нагрузку на трансформатор тока и его погрешности.
В системах с заземленной нейтралью однофазное замыкание на землю является коротким замыканием и может быть обнаружено по возросшему току в фазе.
В сельских схемах электроснабжения однофазные к. з. наблюдаются в сетях с заземленной нейтралью напряжением 0,38 кВ, а простые замыкания на землю — в сетях 6 … 10, 20 и 35 кВ.
10.12.2016 Без рубрики Нет комментариев

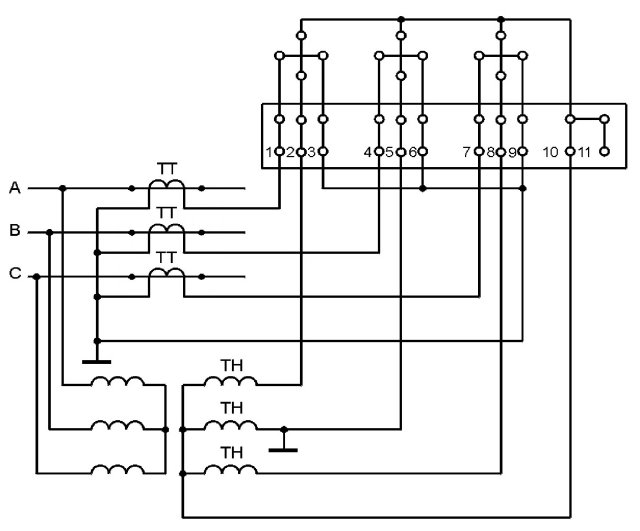

Трансформатор тока и трансформатор напряжения, принципиальная схема, работа
Все сообщения Разница между электрической оценкой и стоимостью Вопросы и ответы Передача, распределение и использование
Привет, ребята, добро пожаловать обратно в мой блог.
В этой статье я расскажу о трансформаторе тока и трансформаторе напряжения, принципиальной схеме трансформатора тока и трансформатора напряжения, почему вторичная обмотка трансформатора тока не должна быть разомкнута и т. д.
Если вам нужна статья на другие темы, напишите нам ниже в поле для комментариев. Вы также можете поймать меня @ Instagram — Chetan Shidling.
Также читайте:
- Разница между LT, HT и линиями электропередачи, используемые проводники.
- Разница между единицей, отставанием, опережающим коэффициентом мощности, определением.
- Реактивный реактивный двигатель (SRM), конструкция, работа, система привода.
Трансформатор тока и трансформатор напряжения
Измерительные трансформаторы предназначены для преобразования напряжения или тока высоких значений в системах передачи и распределения в низкие значения, которые могут использоваться низковольтными приборами учета. Измерительный трансформатор также изолирует схемы защиты, измерения и управления от высоких токов или напряжений, присутствующих в измеряемых или проверяемых цепях.
Существует два типа измерительных трансформаторов, оба приведены ниже:
- Трансформатор тока
- Трансформатор напряжения
Трансформатор тока (ТТ) вместе с трансформатором напряжения (ТН) признаются измерительными трансформаторами.
Трансформатор тока
Трансформатор тока (ТТ) используется для анализа электрических токов. В то время как ток в цепи также высок для прямого подключения к измерительным приборам, трансформатор тока обеспечивает уменьшенный ток, точно пропорциональный току в цепи, который можно удобно подключить к записывающим и измерительным приборам. Он используется совместно с токоизмерительными приборами, его первичная обмотка предназначена для последовательного включения в линию.
Важно, чтобы импеданс первичной обмотки был как можно меньше. Вторичная обмотка витков больше, чем первичная. Отношение первичных и вторичных токов обратно пропорционально отношению первичных и вторичных витков. Этот трансформатор обычно является повышающим трансформатором с точки зрения отношения витков первичной и вторичной обмотки.
В трансформаторе тока импеданс нагрузки или нагрузка на вторичную обмотку очень малы, поэтому трансформатор тока работает в условиях короткого замыкания. Ток во вторичной обмотке зависит от тока, протекающего в первичной обмотке. Трансформатор тока дополнительно изолирует измерительные приборы от любого источника очень высокого напряжения в контролируемой цепи. Трансформатор тока обычно используется в измерительных и защитных реле в электроэнергетике.
Как видно из рисунка, первичная обмотка трансформатора соединена последовательно с линией, по которой течет большой ток. Вторичная обмотка трансформатора состоит из большого количества витков тонкой проволоки с малой площадью поперечного сечения. Он подключен к катушке амперметра нормального диапазона.
Трансформатор в первую очередь является повышающим трансформатором, он повышает напряжение от первичной обмотки к вторичной. Таким образом, он уменьшает ток от первичной обмотки к вторичной. С текущей точки зрения это понижающий трансформатор.
В конструкции класса намотки первичная обмотка наматывается более чем на один полный виток на сердечнике. В модели трансформатора тока с обмоткой низкого напряжения вторичная обмотка намотана на бакелитовый каркас.
Массивная первичная обмотка намотана непосредственно поверх вторичной обмотки с надлежащей изоляцией между ними. В противном случае первичная обмотка наматывается полностью отдельно, а затем обматывается подходящим изоляционным материалом и соединяется с вторичной обмоткой на сердечнике. В стержневой конструкции первичная обмотка представляет собой стержень подходящего размера. Он проходит через центр полого металлокорда. Стержень может иметь круглое или прямоугольное сечение. На этом сердечнике намотана вторичная обмотка.
Почему вторичная обмотка трансформатора тока не должна быть разомкнута?
Вторичную сторону трансформатора тока нельзя держать открытой. Либо это должно быть закорочено, либо должно быть соединено последовательно с катушкой с низким сопротивлением, например, токовыми катушками ваттметра, катушкой амперметра и т.
Д. Если это оставить разомкнутым, более поздний ток через вторичную обмотку становится равным нулю, следовательно, ампер-витки, предлагаемые вторичные, которые обычно противостоят первичным ампер-виткам, становятся равными нулю. Поскольку нет противодействующей магнитодвижущей силы (МДС) непротиворечивой первичной МДС (ампер-витки), он обеспечивает высокий поток в сердечнике.
Это создает чрезмерные потери в сердечнике, нагревая сердечник до предела. Аналогично большая электродвижущая сила будет создаваться на первичной и вторичной сторонах. Это может разрушить изоляцию обмотки. Обычно трансформатор тока заземляют на вторичной стороне, чтобы избежать риска поражения оператора электрическим током.
Поэтому никогда не размыкайте цепь вторичной обмотки трансформатора тока, когда его первичная обмотка находится под напряжением. Следовательно, большая часть трансформатора тока имеет короткозамкнутую цепь или переключатель на вторичных клеммах. Когда первичная обмотка должна быть запитана, короткое замыкание должно быть замкнуто, чтобы исключить риск обрыва вторичной цепи.
Трансформатор напряжения
Также называется трансформатором напряжения (ТН). Трансформатор напряжения используется для измерения высоких напряжений с помощью вольтметра низкого диапазона. И первичная, и вторичная обмотки выполнены из высококачественной стали, обмотка низкого напряжения расположена рядом с сердечником заземления, а обмотка высокого напряжения находится снаружи. Они снижают напряжение до разумного рабочего значения. Первичная обмотка состоит из большого количества витков, а вторичная имеет меньшее количество витков.
Первичная обмотка подключается к линии высокого напряжения, а вторичная обмотка подключается к катушке вольтметра нижнего диапазона. Подключение трансформатора напряжения показано на изображении. Трансформатор напряжения всегда является понижающим трансформатором
Измеряемое напряжение подключается к первичной обмотке, имеющей большое число витков и включенной по цепи. Вторичная обмотка, имеющая очень меньшее число витков, магнитно связана через магнитопровод с первичной обмоткой.
Коэффициент поворота отрегулирован таким образом, чтобы вторичное напряжение составляло 110 В, когда полное номинальное первичное напряжение подключено к первичному.
Разница между текущим и потенциальным трансформатором
| SI.NO | Трансформатор тока | Потенциальный трансформатор |
| 01 | 88.Понижающий трансформатор. | |
| 02 | Обмотка пропускала полный ток. | На обмотку подается полное напряжение. |
| 03 | Первичный ток не зависит от условий вторичной цепи. | Первичный ток зависит от условий вторичной цепи. |
| 04 | Вторичная обмотка никогда не должна открываться. Должно быть короткое замыкание. | Вторичная обмотка находится почти в состоянии разомкнутой цепи . |
Преимущества трансформатора тока и трансформатора напряжения
01.
Вольтметр и амперметр можно использовать с этими трансформаторами для измерения высоких напряжений и токов.
02. Оценка нижнего диапазона может быть зафиксирована независимо от измеряемого значения высокого напряжения или тока.
03. Их можно использовать для управления многими типами защитных устройств, таких как реле.
04. Эти трансформаторы изолируют измерительную форму от высоковольтных и токовых цепей. Это обеспечивает безопасность оператора и делает обращение с оборудованием очень простым и безопасным.
Недостатки трансформаторов тока и трансформаторов напряжения
Единственным недостатком этих измерительных трансформаторов является то, что они используются для переменного тока. цепей, но не для постоянного тока схемы.
Я надеюсь, что эта статья поможет вам всем. Если у вас есть какие-либо сомнения, связанные с этой статьей «трансформатор тока и трансформатор напряжения», прокомментируйте ниже.
Спасибо за чтение.
