Схема и ремонт звукового сигнала ВАЗ 2107

Главная » Устройство

Устройство звукового сигнала

Звуковой сигнал на ВАЗ 2107 бывает в следующих вариантах исполнения:

1. Два раздельных сигнала: типС-304 (низкий тон) и С-305(высокий). Крепление – на кронштейне, слева от радиатора.
2. Единственный неразборный сигнал типа 20.3721-01, одного тона, со встроенным реле. Крепление – на кронштейне снаружи радиатора, сразу за декоративной решёткой.

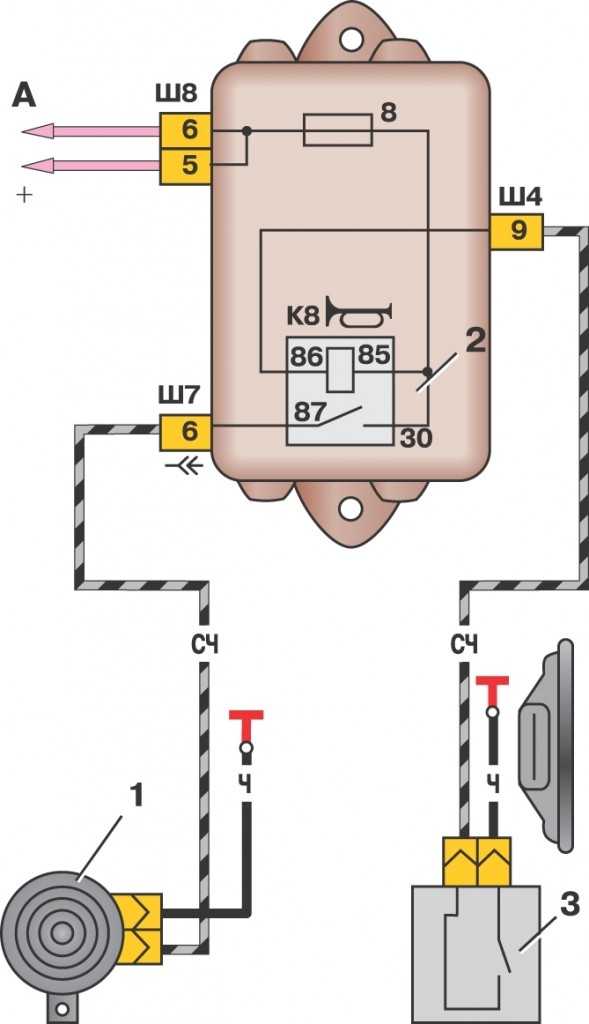

Схема работы звукового сигнала следующая: к самому звуковому сигналу подходят два провода. Красный провод – «плюс». Эта часть цепи постоянно находится под напряжением. Серо–чёрный провод – это «масса, минус», в обычном состоянии он обесточен, и по нему начинает идти ток при замыкании. На фотографии хорошо виден цвет проводов и два раздельных сигнала с кронштейнами.

«Минусовая» часть цепи длинная.  При нажатии на центральную кнопку рулевого колеса замыкаются пружинные контакты. Они расположен в корпусе переключателей под рулевым колесом.

Контактное кольцо, закреплено на обратной стороне рулевого колеса. Его задача – обеспечивать хороший контакт с помощью трения, и обеспечить подачу сигнала при любом повороте рулевого колеса. Поэтому кольцо должно во избежание выработки смазываться токопроводящей графитовой смазкой.

Затем по проводу в составе подкапотного жгута ток передаётся в монтажный блок переключателей и реле. Место реле (переключателя) звукового сигнала третье справа (если сидеть за рулём).

Функции реле звуковых сигналов:

• сокращается длина проводов и потери тока в них.
• с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой.

Иногда схема не предусматривает реле, вместо него работает перемычка, замкнутая «напрямую». В случае единственного сигнала 20.3721-01 это оправдано, так как он имеет встроенное реле. В случае если стоят две «улитки», реле желательно поставить для улучшения работы.

После реле ток проходит через предохранитель F7. В новых монтажных блоках работает предохранитель флажкового типа на 20 А, жёлтого цвета.  В старых блоках стоят предохранители на 16 А. Их ресурса часто не хватает, так как этот предохранитель одновременно служит в цепи вентилятора охлаждения.

Далее, после выхода из монтажного блока в составе жгута проводов моторного отсека «минусовой» провод подходит непосредственно к звуковому сигналу.

Проверка работы и ремонт при неисправностях звукового сигнала

Неисправностей три: не звучит, когда нужно; работает, когда не нужно, или звучит прерывисто, хрипло, тихо.
В отличие от высоковольтной системы зажигания, на которую мало влияет качество соединения, система звукового сигнала является низковольтной. Это значит, что плёнка окислов, ржавчины существенно затрудняют прохождение тока. А ведь сигналы – мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Качество всех контактов должно быть идеальным, иначе ремонт будет нужен постоянно. Помните, что сам кузов автомобиля является «минусовым» контактом, и по направлению движения тока, все окислы оседают на «плюсе». Особое внимание обратите на зачистку клемм красного, «плюсового» провода.

«Минусовая» часть цепи более длинная. Поэтому чаще всего именно в ней встречаются неисправности.
Поэтому сразу необходимо проверить исправность сигнала, и искать обрыв в цепи. Для этого нужно серо – чёрный, «минусовый» провод от звукового сигнала прикрепить к зачищенному месту на корпусе, т. е. «замкнуть на массу», а «плюсовой» непосредственно на аккумулятор. Затем включить зажигание. Если звук есть, значит, перерыв где-то в «минусовой» цепи. Если звука нет, а клеммы «плюса» зачищены, то неисправен сам сигнал.

Часто встречающиеся неисправности:

• сгорел предохранитель (замена)
• окислились контакты, или перегорело реле (нужна замена).
• при наличии перемычки – окислились и ослабли контакты; почистить или поменять;
• сломан лепесток на переключателе под рулём, произошла выработка контактного кольца на рулевом колесе (это происходит при значительном износе автомобиля, а также у любителей сигналить постоянно).

Здесь ремонт вряд ли возможен, требуется замена рулевого колеса, так как контактное кольцо редко можно найти в продаже.

На рисунках 5 и 6 показана замена предохранителя и реле (на примере другого предохранителя) на новом монтажном блоке для инжекторных двигателей ВАЗ 2107. Установка производится с помощью пластикового пинцета, входящего в комплект поставки.

В заключение дадим совет. Когда работает вентилятор охлаждения радиатора (у ВАЗ 2107 это заметно и на слух, и по приборам) то сигналом пользоваться нежелательно! Схема у ВАЗ 2107 предусматривает наличие общего предохранителя, который на такую нагрузку не рассчитан. Поэтому лучше ставить предохранитель на 25 А.
