Подключение счетчика электроэнергии в низковольтную сеть большой мощности | Публикации
Для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.
Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).
Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.
Класс точности и его значение для учета электроэнергии
Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.
Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.
Схемы подключения счетчика через трансформаторы тока
Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.
Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.
Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.
«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.
Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)
Как указано в ПУЭ (п 1.
5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.
Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.
Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.
Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.
По материалам КЭАЗ
Трансформаторы тока производства СЗТТ
Мы поставляем трансформатры тока измерительные производства СЗТТ ( Свердловский Завод Трансформаторов Тока )
на различные номиналы и классы точности, при необходимости укомплектовываем шинами.
Межповерочный интервал ТШП производства СЗТТ -16 лет.
Часто задается вопрос зачем нужен трансформатор тока если есть счетчики, измеряющие ток нагрузки до 100А.
Как ни странно ответ на этот вопрос достаточно прост — трансформатор тока необходим когда ток в цепи нагрузки превышает
эту цифру. В таких случаях используется стандарное решение — устанавливается счетчик электроэнергии трансформаторного
включения, и он измеряет ток уменьшенный трансформатором тока.
Номинальным током зачастую для трансформаторных счетчиков
является ток 5А ( 5 Ампер). При этом конструктивно трансформатор тока представляет собой катушку провода на корпусе,внутри
которго проходит токовая шина или силовой кабель. Сам трансформатор тока будет иметь характеристику номинального тока,
ток 5А (в случае ТШП 5 ) — полная характеристика при этом будет ТШП 50/5.
Что такое «трансформатор тока 5 5» — имеется ввиду трансформатор тока с классом точности 0,5,
с понижением номинального тока до 5А.
Класс точности — зачем он ? — все просто если у вас будет счетчик считать электроэнергию с классом
точности 0,5S (коммерческий учет), то
и трансофматор тока тоже должен быть класса точности не хуже 0,5S.
В ассортименте СЗТТ разработаны и мы поставляем также трансформаторы тока класса точности 0,2 и 0,2S.
Оключение и подключение трансформаторов тока на работающей электроустановке.
.. Иногда всилу незнания и экономии
электрики готовы отключить\подключить трансформатор тока на работающей электроустановке к счетчику —
«токи ведь там небольшие» — говорят они, действительно ток трансформатора тока не превышет 5А, но !
напряжение на разомкнутых контактах согласно закону ома рассчитывается исходя из ЭДС, а это
совсем другая стихия и она легко сжигает высоким напряжением если цепь с трансформатором тока
не замкнута специальной испытательной клеммной коробкой ( ИКК )
____________________________________________________________________________________________
Свердловский завод трансформаторов тока — лидер российского рынка по производству трансформаторов тока,
продукция обладает всеми необходимыми сертификатами качества и имеет гарантию от 8 лет.
Пример расшифровки номенклатуры:
Трансформатор ТШП-0,66-400-5-0,5S Свердловского завода трансформаторов (СЗТТ)
Трансформатор тока ТШП (трансформатор шинный проходной) используется для передачи измерительной информации (ток)
измерительным приборам , проще говоря счетчикам электроэнергии и не только , в цепям переменного тока частотой 50 и 60Гц
Данная модель может быть сделана с классом точности 0,2; 0,2S и 0,5; 0,5S – самая востребованная модель благодаря
соотношению цены к погрешности измерения ( меньше величина сопротивления магнитопровода по сравнению с 0,5),
что в разы снижает недоучет электроэнергии (кВт) , и без проблем проходит приёмку в электросетевых организациях.
Трансформатор на тока на 400А может применяться в электроустановках мощностью до 140 кВт ,
применяться в различными видами счетчиков трансформаторного включения
Корпус трансформаторов тока ТОП\ТШП выполнен из негорючего пластиката и в каждой упаковке идет по три трансформатор,
каждый из них окрашен в определенный цвет:
фаза А — желтый
фаза В — зелёный
фаза С — красный
Расшифровка ТШП-0,66-400-5-0,5S:
-трансформатор шинный проходной
— на напряжение до 660В
— сила тока первичной цепи до 400А
— сила тока вторичной цепи 5 А
— класс точности 0,5S
Рабочая температура трансформатора -45 до +50 градусов
Расположение корпуса: любое ( горизонтально/вертикально)
Стандартный размер окна для шины 31х7 , 51х9 , 103,5х11 или провода диаметром 21 и 28 мм.
В комплект поставки входит:
— Комплект прозрачных защитных крышек для пломбировки вторичных выводов
— Комплект прижимных болтов для надежной фиксации к шине или проводу.
— Паспорта на тр-ты тока.
Коэффициент безопасности трансформаторов тока производства СЗТТ от 2 до 12 раз превышаем максимальную нагрузку
Гарантия на прибор 8 лет.
Срок службы 30 лет.
Межповерочный интервал (МПИ) 16лет.
_____________________________________________________________________________________________
Совместно с ТШП мы можем укомплектовать Вас:
-комплектом медных шин покрытых оловом
-счетчики электроэнергии трансформаторного включение от 5А
-сборные щиты ВРУ в сборе с трансформаторами и счетчиками ( по вашим схемам)
-трансформаторами тока с увеличенными размерами шин до 103,5 м
______________________________________________________________________________________________
Трансформаторы тока СЗТТ закрывает всю линейку по различным номиналам мощностей, классам точности
и размерам окна шины, имеют сертификат ПАО РОССЕТИ, имеют межповерочный интервал 16 лет.
______________________________________________________________________________________________
ТШП СЗТТ от 100 до 400, класс точности 0,5S постоянно поддерживаемая позиция на складе,
получить их можно в день оплаты.
______________________________________________________________________________________________
Трансформаторы тока ТШП и ТОП Свердловского завода трансформаторов тока имеют межповерочный интервал 16 лет,
на это время после установки про него можно забыть, он просто работает — «эээээ».
______________________________________________________________________________________________
Если вы хотите установить надежное оборудование, к которому у энергоснабжающей организации нет вопросов —
______________________________________________________________________________________________
Тем, кому необходимо сэкономить на трансформаторе тока: УК, ТСЖ, ТСН, Промпредприятия, всем кроме сборщиков
«бюджетных КТП» и т.
д(короче бракоделов) выгодно покупать и эксплуатировать ТШП 400 СЗТТ — считайте сами:
| ТШП СЗТТ | ТШП Китай | ТШП Кострома |
| цена | ||
| 1480 | 1090 | 730 |
| межповерочный интервал | ||
| 16 лет | 12 лет | 5 лет |
| затраты на эсплуатация за 16 лет | ||
| нет | 1990 | 4800 |
| затраты на эсплуатация за 30 лет | ||
| 1500 | 3750 | 9000 |
где экономия ?
________________________________________________________________________________________
Трансформатор тока ТШП-0,66-400-5-0,5S имеет следующие плюсы:
- МПИ (меж поверочный интервал) 16 лет
- Тр-ры размечены по цветам — не перепутаешь
-
Экономичность , компактные габариты , простота установки на шины или провод
-
возможность заказа в любом корпусе на шину от 31мм до 103,5мм и любым классом точности от 0,2 до 0,5S
-
Минимальные сроки поставки при отсутствии на складе 3 -7 дней
-
Сертификаты и протоколы испытаний , важно для участия в тендерах.
-
Комплектация шинами (медь покрыта оловом)
но есть и минусы :
1) Продажа осуществляется только комплектом из 3 шт , так как есть по фазная разметка в комплекте.
2) Цена выше конкурентов, т.к. выше качество и МПИ
________________________________________________________________________________________
Когда необходимо установить трансформаторы тока СЗТТ:
1) При увеличении мощности электроустановки.
2) При новом строительстве ЭУ
3) При необходимости замены других тр-ров.
Что Вы получаете установив трансформатор Свердловского завода трансформаторов тока?
Какие есть альтернативы или аналоги трансформаторам СЗТТ ?
Альтернативой ТШП СЗТТ — могут быть любые тр-ры тока других производителей.
Потребности, которые действительно решает:
-
Поставил и забыл на 16 лет , высвобождение времени и ресурсов.
-
Нет вопросов по тр-рам со стороны ЕЭСК по приемке объектов
-
Экономия на эксплуатации.
-
Поддержка местного производителя.
-
Не надо ждать , всё в наличии.

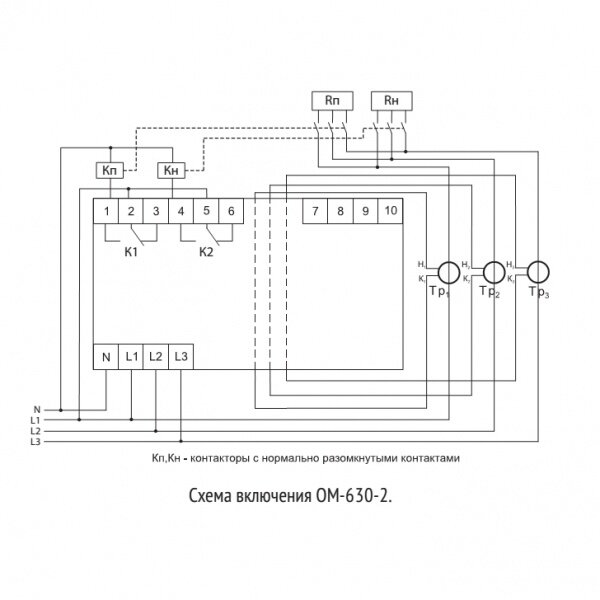

Типичная схема подключения счетчика через 3 трансформатора тока,
на примере счетчиков Меркурий.
Схема трансформаторного подключения счетчиков на примере
счетчиков ПСЧ-4ТМ.05.МК выглядит похоже.
Заказывайте электрооборудование ведущих производителей по доступным ценам с доставкой прямо сейчас по телефону +8 (343) 383-56-15 . Вся продукция в наличии на складе!
Объяснение схемы подключения CT и PT
В этой статье мы рассмотрим схемы подключения CT и PT. CT означает трансформатор тока, а PT означает трансформатор напряжения.
Как следует из названия, трансформатор тока или ТТ работает с электрическим током, тогда как трансформатор напряжения или ТТ работает с электрическим напряжением или потенциалом. Оба они известны как измерительные трансформаторы и в основном используются для измерения таких показателей, как расход электрического тока и напряжение в системе.
Трансформатор напряжения почти такой же, как силовой трансформатор или распределительный трансформатор, с той лишь разницей, что он рассчитан на низкий номинал. Как правило, первичная обмотка трансформатора напряжения рассчитана на напряжение от 100 до 500 вольт-ампер, а вторичная обмотка трансформатора напряжения рассчитана на напряжение от 115 до 120 вольт-ампер. Первичная обмотка PT имеет большее количество витков, чем вторичная обмотка, или, по сути, это понижающий трансформатор. Когда он подключен к системе высокого напряжения, он понижает напряжение, и, рассчитав коэффициент трансформации, мы можем измерить фактическое напряжение системы.
С другой стороны, трансформатор тока в основном является повышающим трансформатором. У него очень мало витков в первичной обмотке и много витков во вторичной обмотке. Существует два типа трансформаторов тока, один из которых подключается непосредственно к цепи. Как правило, первичная обмотка трансформатора тока должна быть соединена последовательно с линией, ток которой измеряется.
Другой тип трансформаторов тока — сенсорный, он не требует прямого подключения к линиям электропередач. В основном проводящая линия, ток которой необходимо измерить, проходит или должна проходить через сердечник ТТ, и ТТ будет использовать эту линию в качестве первичной обмотки.
Схема подключения CT и PT для однофазной системы
Здесь показано подключение CT (трансформатора тока) и PT (трансформатора напряжения) для однофазной системы.
Здесь вы можете видеть, что первичная обмотка ТТ подключена последовательно к линии, а вторичная обмотка ТТ подключена через амперметр.
С другой стороны, первичная обмотка PT подключается параллельно линии. А вторичка ТП подключена через вольтметр. Теперь давайте посмотрим на схему подключения ТТ сенсорного типа, который не имеет прямой связи с линией питания. Здесь в основном используется трансформатор тока балансировки ядра (CBCT). В случае PT сенсорного типа нет, он всегда должен быть физически подключен к системе.
Схема подключения ТТ и ТТ для трехфазной системы
Здесь вы можете увидеть схему подключения ТТ и ТТ для трехфазной системы, где доступны три провода под напряжением и нейтральный провод.
Здесь вы можете видеть, что одна клемма каждого трансформатора тока соединена вместе и подключена к земле. Сюда же подключается один вывод каждого амперметра. Это называется звездным соединением. Остальная клемма ТТ подключается к одной клемме амперметра соответственно. С другой стороны, вы можете видеть, что одна клемма каждого PT соединена вместе и подключена к нейтрали и земле. То же, что один вывод вторичной обмотки каждого ПТ соединен вместе.
Потенциальные Трансформаторы также подключены в звездной конфигурации. Здесь полярность не столь важна, а подключение конкретного счетчика должно быть точным. Это означает, что для измерения фазного напряжения и линейного напряжения необходимо выполнить разные соединения.
Читайте также:
Благодарим вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.
Замена трансформатора — ELEQ
В стандартном исполнении клеммы трансформаторов тока ELEQ маркируются в соответствии с IEC. Ниже приведены некоторые схемы подключения трансформатора:
Схема подключения трансформатора для трансформатора тока с одинарным коэффициентом.
100/5 A
Многоступенчатый трансформатор тока с промежуточным отводом на вторичной обмотке. Выход трансформатора уменьшается пропорционально коэффициенту.
(150-200-300)/5A S 2 = 150/5A S 3 = 200/5A S 4 = 300/5A
Многочисленное трансформатор, с промежуточным Tapp на первичной обмотке.
Выход трансформатора остается постоянным для всех коэффициентов.
(60;30;20) / 5A P2 = 60/5A P3 = 30/5A P4 = 20/5A
Трансформатор с первичной обмоткой из 2 секций, предназначенный для последовательного или параллельного соединения.
(2 x 10)/5 A Последовательно = 10/5A Параллельно = 20/5A
Суммарные трансформаторы тока с несколькими отдельными первичными обмотками.
((300) 5 + (200) 5) / 5A A P 1 — A P 2 = (300) 5A, B P 1 — B P 2 = (200) 5A
Трансформатор тока с несколькими отдельными первичными обмотками. Будут добавлены первичные токи.
(15/10 ) / 5A (PA/PB/S) P1 A –P2 A = 15/5A, P1 B –P2 B = 10/5A
Трансформатор тока с одной катушкой и несколькими промежуточными первичными и/или вторичными ответвлениями. Первичный и вторичный контуры не разделены.
10; 5; 2,5A (P2; S2; P3)
Неиспользуемые первичные или вторичные краны остаются открытыми.
Сборная шина
Оконные трансформаторы тока стандартного исполнения снабжены зажимами для крепления сборной шины. Трансформаторы серии RM поставляются с зажимами для крепления шин, встроенными в корпус (из небьющегося поликарбоната). Ступенчатая конструкция проема шин позволяет использовать несколько шин в одной модели. Крепежные ножки входят в стандартную комплектацию.
Держатель шин для трансформаторов серии RM встроен в корпус трансформатора. Все трансформаторы серии RM снабжены крепежными ножками.
Трансформаторы тока рассчитаны на напряжение сети 720 В и поэтому могут быть установлены без дополнительной изоляции в сети до этого напряжения. По запросу трансформаторы тока ELEQ могут быть поставлены для использования при напряжении сети до 1200В. Требуемое испытательное напряжение 6 кВ.
Однако трансформаторы тока оконного типа низкого напряжения также могут использоваться в сетях среднего и высокого напряжения при условии, что шина кабеля изолирована для этого напряжения.
Трансформаторы открытой конструкции и более крупные модели трансформаторов с литой изоляцией идеально подходят для этого конкретного применения.
В сетях до 1000 А положение первичного проводника в отверстии сборной шины практически не влияет на точность измерения трансформатора тока. Для 1000 А и выше трансформатор тока должен быть установлен в центре сборной шины.
При токах приблизительно 2000 А и выше следует ожидать, что обратный провод соседнего фазного провода будет влиять на точность измерения, если расстояние между этим токоведущим проводом и корпусом трансформатора примерно меньше 1 см/1000 А номинального тока. Это относится, в частности, к измерительным трансформаторам с низким номинальным предельным фактором точности.
На измерение очень высоких токов (> ≈ 10 000 А) могут отрицательно влиять внешние магнитные поля, которые могут исходить от соседней фазы или от обратного проводника. Та же проблема может возникнуть, когда при такой большой силе тока проводник проходит асимметрично через отверстие сборной шины.
