Плазменные шары своими руками. Без шуток.

Это уж не игрушка из лампочки и строчника, и даже не откачанная колбочка с воздухом. Моя старая мечта сделать настоящий, классический, чуть менее, чем полностью самодельный плазменный шар наконец-то исполнилась. Придуманы технологии, найдены материалы, и, наконец, сделан рабочий образец из химической круглодонной колбы.
Плазменные шары как таковые впервые были придуманы и сделаны в США в середине восьмидесятых неким Биллом Паркером, назывались «Light Sculptures» и достаточно активно производились его фирмой в разнообразных, чрезвычайно красочных исполнениях, причём составы большинства газовых смесей пределов головы самого Билла Паркера так и не покинули. То, что сейчас имеется на рынке — китайская стандартизованная отрыжка, не идущая ни в какое сравнение с его шедевральными работами. Более впечатляющие (относительно китайских) девайсы делаются командой Страттмана и химиком Майком Дэвисом, но у первых заоблачные цены, а второй принципиально их не продаёт.

И, хотя ресурсов для создания стеклянных сфер у меня нет, я попытался хотя бы приблизиться возможными в домашней лабе средствами к творениям Билла.
Если в двух словах, то суть моего самодельного плазменного шара очень проста: берём большую химическую стеклянную колбу, впаиваем в её горло центральный электрод и штенгель (узкая трубка, через которую производится откачка из рабочего объёма и которая заплавляется при отпайке вакуумного прибора от насоса), откачиваем воздух, напускаем нужную газовую смесь, отпаиваем и подключаем источник высокого напряжения высокой частоты.
На деле же имеется масса трудностей и нюансов, которые попытаюсь рассказать, поскольку нигде и сети не видел достойной инструкции такого рода.

1. Работа со стеклом.

Стекло — очень необычный для того, кто не пробовал работать с его жидкой фазой материал. По стеклодувному делу есть довольно много неплохих книг, и для желающих попробовать свои силы можно неплохо изучить по ним матчасть. В применении к плазменному шару нам требуются два предмета: стеклянная трубка и шаровая химическая колба (важно: необходимо точное совпадение марок стекла! если колба пирекс, то трубка — тоже, если колба «жёлтая» (молибденовое стекло, скажем, С52), то трубка тоже. В противном случае растрескивание при остужении и провал всей работы почти неизбежны), а в качестве инструментов — графитовые палочки примерно 5-6 мм в диаметре, длинноносые пассатижи, хорошая пропановая горелка (необходим полновесный пропановый баллон хотя бы на 5 литров: все одноразовые мелкие баллоны не подойдут из-за требований к расходу газа и охлаждения баллона вследствие этого), способная прогреть достаточно большую рабочую область и водородная горелка, без которой я бы скорее всего не справился вообще (не знаю как работают без неё ортодоксальные стеклодувы, обходящиеся смесью природного газа и кислорода).

Работа со стеклом, включая изготовление электровакуумных приборов, довольно подробно описана в некоторых книгах, например в «Технике лабораторного эксперимента». Рекомендую её к изучению всем интересующимся.

Для начала следует сделать центральный электрод. Берём трубку (у меня имеется стандартная 15 мм диаметром) и на максимальном режиме работы горелки сворачиваем оплавлением на её конце каплю и выдуваем,(ртом головы) в небольшой шарик, раза в 2-3 больше диаметра трубки. За подробностями процесса могу только предложить обратиться к книгам по стеклодувке и к собственной практике. Затем в шарик проталкивается комочек стальной ваты или мочалки, и засыпается серебряной пудрой, которая налипает на стекло и обеспечивает равномерное распределение коронного разряда.

Следующая операция — сужение горла колбе. нам необходимо сузить его до такой степени, чтобы оно обхватило трубку центрального электрода и при этом там было место для штенгеля. Лучший способ, который мне удалось придумать: колба зажимается в штативе перпендикулярно пламени горелки, включенной на полную мощность, и проворачивается по мере сужения, а края, размягчённые пламенем, заворачиваются фантиком внутрь при помощи пассатижей.

Когда диаметр отверстия приблизится к диаметру сделанного ранее шарика, начинается самое интересное: требуется обпаять стекло колбы вокруг стекла электрода, не погнув его, не заплавив и не испортив. Я делал так: брал второй штатив, в который крепил графитовый стержень, засунутый в электрод (графит не смачивается стеклом и может быть невозбранно извлечён), и необходимый для обеспечения непрогибания электрода при его нагреве и спайке, и насколько мог точно выверял центровку шарика посередине большой колбы, после чего просто грел вместе и электрод и горловину колбы, замазывая пробелы и дырки при помощи водородной горелки, сильно разжижающей стекло, и пассатижей.

Незадолго до окончания процесса запайки необходимо впаять штенгель — другой кусок трубки того же стекла, через который будет происходить откачка воздуха и напуск газа, и который и будет отпаян при окончательной герметизации шара. Делается это либо на весу при помощи водородной горелки, либо с закреплением его в штативе — последний вариант позволяет меньше дёргаться в процессе — штенгель не пытается оплыть и согнуться — но более заморочен.

После окончания работы по впайке убеждаемся в отсутствии дырок, особенно микроскопических. С этим я намучился больше всего: они могут быть совершенно незаметны в разжиженном стекле, но проявить себя при откачке и придётся заново всё прогревать и заделывать их. Затем отжигаем спай, чтобы снять напряжения в стекле (за теоретическими основами опять отсылаю к книгам, а я делал так: включаю пропановую горелку на режим коптящего пламени, и держу в нём спай около 3-5 минут, после чего плотно укутываю каолиновой ватой и даю остыть естественным образом. Вата нужна для теплоизоляции и обеспечения отсутствия обдува воздухом, который будет охлаждать стекло слишком быстро).

В результате должно получиться что-то наподобие этого: корявый, весь в саже и страшновато выглядящий, но вакуумопрочный и герметичный стеклянный спай двух трубок и колбы, причём одна из трубок (боковая) идёт в объём колбы, а вторая — в изолированный от неё стеклом шарик центрального электрода. -2 торр, в то время как рабочее давление ксенона/криптона в шаре — десятки торр. Но, вообще говоря, необходимо подключать турбомолекулярный или диффузионный насос, и откачивать шар до глубокого вакуума (исчезновения разряда). Вакуумная техника — ещё более хитрая область, чем стеклодувное дело, и навряд ли я смогу рассказать про неё лучше, чем это сделано в специализированных изданиях, поэтому воздержусь от подробных описаний схемы: имеющие представление о матчасти, типах компонентов и особенностях технологии смогут сделать всё сами, не имеющим же описание пользы не принесёт никакой, и только породит массу новых вопросов, поэтому поступлю так же, как делают химики при описании реакций, и просто использую в описании массу ключевых слов.

В моём вакуумном посте использованы 2НВР-5ДМ в качестве форвакуумного насоса и стеклянный грибковый насос (от стеклянного быстро перешёл на качественный Edwards EO50 с воздушным охлаждением) на полифениловом эфире в качестве диффузионного.

-5 торр) и характера разряда от ВЧ генератора в откачиваемом объёме.
Основные принципы работы с вакуумом — а) это медленно, б) газит почти всё (исключения — качественная нержавейка, например), в) напустить воздух намного легче чем откачать его, г), самое важное: насос не «засасывает» молекулы газов, как это может представляться, он всего лишь не пропускает их в обратную сторону. Поэтому надо обеспечить все условия для их попадания внутрь насоса: трубки как можно шире, подогрев газа, чистое масло в дифнасосе и форваке, и т.д. и т.п.
Для контроля уровня разрежения рекомендую использовать источник высокочастотного поля, если нет хороших калиброванных вакууметров и обвески к ним. Лучше всего — качер.

3. Работа с электроникой.

Основная задача — обеспечить высокое напряжение высокой частоты и не очень большой мощности. С этим идеально справляется обычный однотактный генератор на 555 со строчником на выходе полевика, вот только одна проблема: для достижения большого напряжения у этой схемы необходим резонансный режим строчника, и резонанс должен достигаться на частотах в сотни килогерц, чтобы обеспечивать красивые разряды в шаре. Эту проблему пока решить так и не удалось, и приходится обходиться относительно низкими частотами — около 30-40 кГц.

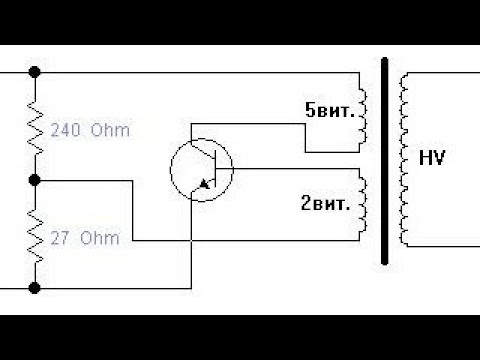

На худой конец можно сделать просто блокинг-генератор или мультивибратор, но я тешу себя надеждой, что сумевший дойти уже до запитывания шара читатель может сделать ген на 555 таймере самостоятельно 😉

Неплохой идеей будет подключить к строчнику прерыватель: форма разрядов может изменяться очень интересным и непредсказуемым образом.

4. Работа с газами.

Самая интересная и неоднозначная область. Количество вариаций различных форм разряда, цветов и эффектов в разреженных газах совершенно неисчислимо; есть подозрение что сочетаниями можно получить почти любой цвет. Более того, в разных режимах работы источника напряжения газы могут вести себя и ионизироваться по-разному, часто непохоже на самих себя в других режимах.
Для напуска газов в систему необходимо изготовить напускатель. В общем случае это трубка, которая вставляется в разрыв шланга вакуумной системы. В трубку впаян нержавеющий капилляр, оканчивающийся краном-натекателем (кран с очень низкой и точно регулируемой пропускной способностью). По другую сторону крана расположен газовый баллон с соответствующим газом. Для плазмашара лучше изготовить два или три таких напускателя, чтобы иметь возможность напускать несколько разных газов одновременно. Естественно, вся конструкция напускателя должна быть герметичной относительно атмосферы, чтобы её можно было невозбранно вакуумировать.
Основные параметры, которые, по-видимому, влияют на характер разряда в шаре, таковы:
1) Частота источника напряжения. Чем она выше, тем легче происходит ионизация и тем мощнее накачка разряда.
2) Давление отдельного газа. Тот же неон может быть оранжевым, красным, белым, синим и розовым; ксенон — сине-белым, голубым, коричневым, зелёным или жёлтым при разных давлениях. Кроме того, тяжёлые газы — ксенон и криптон — имеют свойство шнуроваться при давлении выше некоторого критического.
3) Соотношение газов и примесей в смеси. Разумеется, можно смешивать газы, что будет влиять на лёгкость ионизации, цвет разряда и так далее. Например, небольшая добавка ксенона в неон приведёт к белым ксеноновым шнурам с красными окончаниями.
4) Плотность тока. В плазменном шаре она в основном определяется местом горения разряда: около потенциального электрода плотность тока максимальна, на краю сферы — минимальна. Это можно использовать для создания неравномерно окрашенных разрядных жгутов.

Возможных смесей и сочетаний газов неисчислимое множество, это область для исследований на годы, и я непременно попытаюсь привести свои знания к некой системе, когда накоплю достаточно материала, и опубликовать наработки. Пока что самое простое и понятное — чистые газы.
Чистые газы:
а) Ксенон. Самый тяжёлый из стабильных инертных газов, активно образует извивающиеся глистоподобные  тентакли при давлении выше определённого. Наиболее красивый, дорогой и редкий. Нормальный цвет — сине-фиолетовый, при сильных разрежениях — коричнево-голубой. Загрязнения органикой и галоген-органикой придают зелёный оттенок. Чувствителен к загрязнениям и примесям в плане лёгкости ионизации.
б) Криптон. Сильно похож на ксенон, но хуже жгутуется, труднее ионизируется, более коричневого оттенка.
в) Неон. Ионизируется при атмосферном давлении, образуя красно-белые жгуты, при понижении давления (или плотности тока) — становится оранжевым, и в целом придаёт любой смеси красный, розовый или оранжевый оттенки. Сильно критичен к чистоте, даже небольшие примеси убивают как яркость свечения, так и оранжевость цвета разряда.
г) Азот. Фиолетово-красноватые разряды, сильно напоминает воздух (ещё бы, воздух на 3/4 и есть азот).
д) Аргон. Похож на азот, фиолетовый при малой плотности тока, более оранжевый, чем красный, при большей. Как и неон ионизируется при атмосфере, сильно улучшает ионизацию других газов даже в виде небольшой примеси к ним. Около атмосферного давления приобретает ярко-голубо-белый цвет.

Самый простой и неэкономный способ смешивать газы внутри шара — просто напускать в откачанный шар много какого-либо газа, после чего попеременно откачивать избытки или добавлять второй газ. Все измерения только качественные, на основании формы разряда, но это лучше, чем ничего.

После получения требуемых эффектов внутри плазмашара остаётся только его отпаять, аккуратно заплавив и пережегши сосок штенгеля. Необходимые подробности процедуры описаны в литературе или разрабатываются самостоятельно с опытом; упомяну только, что стекло имеет некоторую инерционность в плане вязкости, и если нагреть отвакуумированный сосуд слишком сильно, он просто впячится в месте перегрева внутрь пузырём и лопнет, разрушив все труды. Поэтому греть следует очень, очень неспеша и аккуратно. Процедура отжига стандартная. Если всё сделано верно, можно радоваться успешному изготовлению настоящего плазменного шара на коленке, причём значительно более красивого и качественного, чем заводской хлам.

Ссылки по теме:

http://www.personal.psu.edu/sdb229/Plasma%20ball%20colors.html — неплохое описание цветов газов и смесей в плазменном шаре
http://www.youtube.com/user/nerodesign000 — огромные плазменные шары музейного качества
http://www. youtube.com/user/StandingWulf — химик-энтузиаст, ищущий красивые смеси газов под плазмашары
http://www.strattman.com/products/plasma/index.html — современные производители плазменной скульптуры. Ценники приводят в тихий ужас, но оно явно себя оправдывает.

01.10.12 Недавно сделал питальник к синему шару. Теперь он может быть просто воткнут в розетку и работать как обычные плазмашары. Смотрим видео!

Метки отсутствуют.

Плазменный шар своими руками схема

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день. Войти Чужой компьютер. В гостях у Самоделкина! Плазменный шар из лампочки своими руками.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Плазменная лампа из пластиковой бутылки своими руками
• Ночник «Плазменный шар» или домашняя катушка Тесла
• Плазменный шар из лампы накаливания
• See, that’s what the app is perfect for.
• Инструкция по эксплуатации плазменного шара. Как работает плазменный шар
• Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор
• Как сделать плазменный шар?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Генератор ВЫСОКОГО НАПРЯЖЕНИЯ своими руками. КАК СДЕЛАТЬ?

Плазменная лампа из пластиковой бутылки своими руками

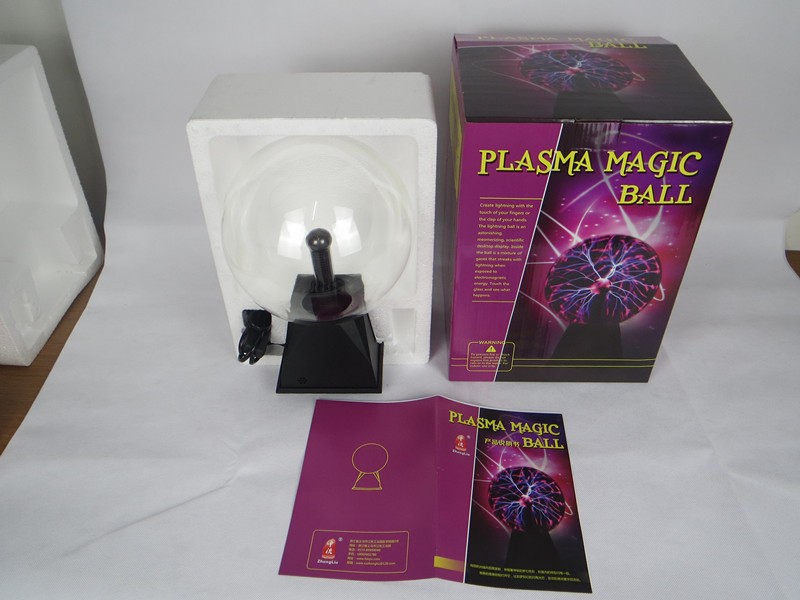

Попросили отремонтировать игрушку «плазменный шар» — она работает с перебоями или вообще не работает. Весит мало, внутри почти пусто, звук не очень, но при работе создаёт приличные эффекты. После вскрытия обнаружил неприпаянный провод, аккуратно припаял, а заодно и сфоткал что мог, нарисовал схему. На фотографии хорошо видно место ремонта.

Конструкция представляет собой корпус, на котором закреплена основная лампа сферической формы, под ней внутри корпуса расположена вторая лампа в виде изогнутой кольцом трубки. Имеются две фиксирующиеся кнопки: включение и выключение звука. Блок питания — конденсаторный, преобразователь — однотранзисторный блокинг-генератор, создаёт на выходе трансформатора высоковольтное высокочастотное напряжение, которое подаётся на обе лампы одновременно.

Лампы представляют собой запаянные стеклянные колбы без впаянных электродов. В качестве электродов использованы крепёжные элементы и покрытие на внутренней поверхности внутренней сферы. При работе нижняя лампа светится равномерно, внутри сферы происходят разряды по всему объёму между внутренней и наружной сферами.

Приближением руки можно изменять распределение разрядов в сфере. При касании сферы разряд идёт к месту касания, чувствуется слабое тепло, слышно изменение частоты блокинг-генератора. При работе игрушка выделяет озон. По конструкции видно, что нельзя использовать мокрую. Ремонт провёл — Воропай. Приложение 2.

Твердое вещество при нагревании переходит в жидкое состояние, а затем в газ. Дальнейший нагрев газа ведет к ионизации атомов газа. Я обратилась к Зое Михайловне, нашему учителю физики, с просьбой объяснить, как устроен шар.

Вот как она мне рассказала: Прозрачный стеклянный шар установлен на подставке и заполнен смесью инертных газов под низким давлением. Шарик в середине сферы служит электродом. В цоколь лампы встроен трансформатор, который выдает на электрод переменное напряжение в несколько киловольт. Вторым электродом является окружающая стеклянная сфера или даже сам человек, если он прикасается к шару. Когда вы включаете лампу, возникает свечение в виде многочисленных электрических разрядов.

Молнии направлены по силовым линиям электрического поля. Если дотронуться пальцем до стекла, меняется электрическое поле внутри лампы, и электрические разряды смещаются в сторону контакта пальца со стеклом.

Работу плазменного шара Зоя Михайловна объяснила мне на примере работы высоковольтного индуктора. Катушка индуктивности есть в шаре Тесла. В нем накапливается электрический заряд.

Действие плазменного шара основано на принципе катушки Тесла. Колба шара наполнена смесью инертных газов. Шарик, расположенный внутри стеклянной колбы — это электрод, на который подается напряжение мощностью в несколько киловольт.

Чтобы вся конструкция превратилась в магический шар, внутри которого мы видим маленькие молнии, нужен еще один электрод. Им служит стекло, из которого изготовлена колба. Внутри шара создается электрическое поле, а молнии, которые мы видим, направлены по линиям этого поля. Если к шару дотронуться пальцем или рукой, силовое поле изменится и молнии устремятся в точку, где расположен палец. Плазменный шар является газоразрядной лампой с инертным газом, в которой в результате ионизации газа можно наблюдать светящуюся плазму.

Несмотря на различные конструкции декоративных светильников принцип действия их одинаков. При включении лампы носители зарядов ионы и электроны начинают ускоренно двигаться вдоль линий силового поля лампы. В результате ударного возбуждения и рекомбинации возникает характерное для данного газа свечение, наблюдается тлеющий разряд. Для возникновения и поддержания газового разряда в лампе требуется наличие электрического поля. Однажды мне посчастливилось приобрести на развалах колбу от китайского плазменного шара.

Электроника шара сгорела, а корпус выбросили. Вообщем, ничто не ограничивало полет моей фантазии. Электроника шара в моем исполнении довольно проста — это полумост на одной микросхемке. В качестве трансформатора я использую строчник ТВСПЦ15 со штатными обмотками, тоесть ничего своего не мотаю, и это хорошо.

Не смотря на простоту, и тут есть несколько граблей, на которые можно наступить, их я и хочу обсудить. Перед тем, как обсуждать, впрочем, вам нужно посмотреть схему:. Ток должен течь откуда-то и куда-то, то есть образовывать замкнутый контур. Надеюсь, этот рисуночек поможет понять о чем это я.

Голубым обозначен контур, по которому должен протечь ток. Куда утекает ток, мы знаем — он через емкость шар-земля утекает в землю. Нужно теперь придумать как его из земли забирать замыкать контур. Проще всего для этого использовать заземление, однако заземление не всегда доступно в наших суровых пост-советских реалиях.

Поэтому нужно сделать свое, виртуальное, заземление. На схеме для этого используются конденсаторы C1 и C2, которые обладают значительно меньшим импедансом сопротивлением , чем конденсатор шар-земля.

Один из проводов в розетке всегда соединен с землей, но мы не знаем заранее, который поэтому используем сразу оба. А если друг, случайно, один из этих конденсаторов С1 или С2 выйдет из строя, что тогда?

Во-первых конденсатор емкостью 2. На схеме написан квалификатор конденсатора — Y2. Конденсаторы с таким обозначением во-первых очень сложно вывести из строя, а во-вторых, они гарантированно разорвут цепь если что-то пойдет не так.

Вторая неочевидная вещь в схеме была связанна с резистором питания микросхемы — R2. В даташите ничего толкового я не нашел, поэтому пришлось его подбирать. Если у вас стримеры будут мерцать, нужно будет уменьшить это сопротивление.

Теперь про конструкцию. Где расположены эти выводы можно увидеть на картинке. Оранжевй провод — идет к виртуальному заземлению, белый и фиолетовый — первичка, синий — высоковольтный. Я сделал рабочую частоту полумоста равной 30кГц. Потому как чем меньше частота, тем меньше энергопотребление. Для того, чтобы на выходе напряжение было побольше, я заставляю строчник работать в резонансе. Резонанс подбирается конденсатором С9.

Его, кстати, лучше поставить на напряжение не меньше В. Подбирать резонанс можно и частотой вместо резистора R3 поставить подстроечник, к примеру , но при изменении рабочей частоты меняется потребление и схема может начать работать нестабильно. Механика тоже довольно проста. В качестве корпуса я использовал редуктор от вентиляции. Такие можно найти практически в любом строительном магазине. Все узлы держатся на трении. Для того, чтобы фанерка не вставлялась дальше, чем нужно, я приклеил деревянные брусочки-ограничители.

Провод питания посадил на скобы и облил термоклеем, чтобы и не думал вырываться. А вот с колбой пришлось немного помудрить.

Металлическая поверхность приобретает тот-же заряд, что и молнии и отталкивает их. Естественно, эта поверхность должна быть соединена с высоковольтный проводом. Для удержания колбы, я вырезал деревянный кружек, который очень плотно входит в корпус, и не требует дополнительной фиксации. В разобранном виде колба получилась вот такой:. Если вы стали счастливым обладателем плазменного шара, то для того, чтобы он радовал вас как можно дольше, соблюдайте простые правила, изложенные ниже.

Плазменный шар — это большой стеклянный шар, заполненный разряженным газом, в котором образуются лучи плазмы. Маленький стеклянный шар, находящийся внутри большого, является центральным электродом. Плазма образуется в форме тонких лучей, протекающих от центрального электрода до стенок наружного шара, производя великолепные световые эффекты. Плазменный шар при включении создает внутри стеклянной сферы множество цветных молний, разбегающихся во все стороны из центра.

При поднесении пальца к поверхности плазменного шара молнии сливаются в один мощный поток, переходя в прикосновения. Также, в некоторых моделях есть дополнительный режим работы — светомузыка, когда шар образовывает молнии в такт музыке, создавая при этом потрясающее световое шоу. Узнать подробнее о каждой модели и просмотреть видео работы плазменных шаров вы можете в нашем каталоге. Поставьте плазменный шар на горизонтальную поверхность, подсоедините адаптер к основанию, включите адаптер в розетку.

Обычный режим работы плазменного шара. На электрод, расположенный в центре ёмкости со смесью газов, подаётся высокое напряжение. Создаётся ионизированная среда, через электрод пробиваются молнии, которые ярко светятся на протяжении всей работы и реагируют на прикосновения. Внутри плазменного шара встроен датчик, реагирующий на низкие частоты. Вам не нужно подключать его к радиоаппаратуре. Когда вы касаетесь плазменного шара рукой, вы можете почувствовать тепло и лёгкое покалывание — это не опасно, является нормой и зависит от окружающей среды, в которой используется плазменный шар.

Ночник «Плазменный шар» или домашняя катушка Тесла

Поиск по сайту. Главная страница. Как делают золотые слитки. Двигатель Стирлинга. Самолёт на резиномоторе. Формикариум искусственный муравейник.

слегка проворачивая, вливались в схемы и рассеивались в сиянии плазменных шаров. А то еще малость и вы своими действиями напугаете представителей возвращая ее в исходную позу, одновременно, опуская вниз руку.

Плазменный шар из лампы накаливания

Плазменный шар — одно из изобретений Николы Тесла — самое красивое проявление плазмы. Плазменный шар представляет герметично запаянный сосуд желательно прозрачный : , наполненный разряженным инертным газом и с помещенным внутрь электродом иногда изолированным. На электрод подается высокое напряжение при высокой частоте. Типичное напряжение на электроде — около 10 вольт. Существует два способа менять цвет полученной плазмы: либо менять напряжение, либо менять давление в шаре. Часто при изготовлении плазменных шаров применяются газовые смеси чаще всего гелий-неон, иногда с добавлением криптона или ксенона. Такие шары не требуют высокого напряжения, но их можно изготовить только на заводском оборудовании. Как видно из схемы, обычная лампа накаливания очень похожа на заводской плазменный шар. Только она заполнена другим газом кажется, аргоном — цвет плазмы — синий и вместо электрода в виде шарика в лампе находится волосок.

See, that’s what the app is perfect for.

Плазменный шар — это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения. Этот светильник дает обширное пространство для творчества, создания дизайна всех видов. Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд — очень сильный.

Загрузок: Плазменный шар — Разбор Модернизация.

Инструкция по эксплуатации плазменного шара. Как работает плазменный шар

Схема построена на базе популярной микросхемы NE , которая работает как генератор частоты и регулирует открывание выходного транзистора. В качестве создателя высокого напряжения работает трансформатор ТВС строчник из старого телевизора, у которого первичная обмотка заменено несколькими витками толстого провода. Вышедшие из строя энергосберегающие лампы имеют еще вторую жизнь, но не все об этом зная,покупают следующую. В этой статье своими руками сделаем питание для сгоревшей энергосберегающей лампы. Надоели мучения с паяльником, который всегда перегревается.

Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор

Однажды мне посчастливилось приобрести на развалах колбу от китайского плазменного шара. Электроника шара сгорела, а корпус выбросили. Вообщем, ничто не ограничивало полет моей фантазии. Электроника шара в моем исполнении довольно проста — это полумост на одной микросхемке. В качестве трансформатора я использую строчник ТВСПЦ15 со штатными обмотками, тоесть ничего своего не мотаю, и это хорошо. Не смотря на простоту, и тут есть несколько граблей, на которые можно наступить, их я и хочу обсудить. Перед тем, как обсуждать, впрочем, вам нужно посмотреть схему:.

Что собой представляет плазменная лампа-шар и каков ее принцип работы, И починить лампу своими руками уже не получится.

Как сделать плазменный шар?

Попросили отремонтировать игрушку «плазменный шар» — она работает с перебоями или вообще не работает. Весит мало, внутри почти пусто, звук не очень, но при работе создаёт приличные эффекты. После вскрытия обнаружил неприпаянный провод, аккуратно припаял, а заодно и сфоткал что мог, нарисовал схему.

В роли нашего плазменного шара будет обычная лампа накаливания, ну а источник высокого напряжения высокой частоты довольно прост. Кроме того из нашего источника можно построить не только плазменный шар, но и демонстрировать красивые эксперименты с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т. Электрически ток не игрушка! Источник высокого напряжения высокой частоты. Демонстрация красивых экспериментов с высоким напряжением: дуговые и коронные разряды, лестница Иакова, лампа дневного света, загорающаяся в руке и т.

Ее не очень сложно изготовить своими руками.

Годовая подписка на Хакер. Конденсатор зарядить — дело не хитрое. Ты попробуй трансформатор заряди! В последнее время на рынках все чаще стали появляться различные высоковольтные и в тоже время компактные девайсы: пьезозажигалки, шокеры, «плазменные» шары и другие игрушки. Честно говоря я и сам давно хотел купить себе один такой «шарик», уж больно красиво, да дорого. Короче, надоело мне слюни пускать и решил — чем я хуже других?

Украсить свой дом можно легко с помощью различных настольных, настенных или напольных светильников. При этом они могут выступать как яркими дизайнерскими элементами, так и быть незаметными со стороны. Но в любом случае осветительные приборы в доме должны подходить под уже имеющийся интерьер помещения. Иначе их свет или просто присутствие привнесут в стиль дисгармонию, что явно будет негативным исходом вашей задумки.

Схема плазменного шара

Поиск по сайту. Главная страница. Как делают золотые слитки. Двигатель Стирлинга. Самолёт на резиномоторе. Формикариум искусственный муравейник.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Плазменный шар из лампы накаливания
• Ночник «Плазменный шар» или домашняя катушка Тесла
• Простой плазменный шар из лампочки
• Инструкция по эксплуатации плазменного шара. Как работает плазменный шар
• Что можно сделать из строчного трансформатора
• Полезности
• Схема китайского плазменного шара
• Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор
• Наша схема

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цветомузыка из плазменного шара

Плазменный шар из лампы накаливания

На электрод подаётся переменное высокое напряжение с частотой около 30 кГц. Внутри сферы находится разреженный газ для уменьшения напряжения пробоя. Теоретически, срок службы у плазменных ламп может быть весьма продолжительным, поскольку это маломощное осветительное устройство, не содержащее нитей накаливания и не нагревающееся в процессе своей работы.

Типичная потребляемая мощность 5—10 Вт. При обращении нужно соблюдать меры предосторожности: если на плазменную лампу положить металлический предмет, вроде монеты, можно получить слабый удар током , при условии, что человек заземлён. Значительное переменное электрическое напряжение может индуцироваться лампой в проводниках даже сквозь непроводящую сферу.

Прикосновение одновременно к лампе и к заземленному предмету, например, к батарее отопления приводит к удару электрическим током. Аналогично, надо стараться не помещать электронные приборы рядом с плазменной лампой. Это может привести не только к нагреванию стеклянной поверхности, но и к существенному воздействию переменного тока на сам электронный прибор. Электромагнитное излучение , создаваемое плазменной лампой, может наводить помехи в работе таких приборов, как цифровые аудиопроигрыватели и подобные устройства.

В патенте U. Тесла описал лампу, состоящую из стеклянной колбы с единственным электродом внутри. На электрод подавался ток высокого напряжения от катушки Тесла , в результате чего на конце электрода появлялось свечение, известное как коронный разряд.

Современный вид светильника плазменный шар получил благодаря изобретателю и ученому Джеймсу Фалку [en]. Он конструировал необычные светильники и продавал их коллекционерам и научным музеям в х годах. Технология создания газовых смесей, используемая при изготовлении современных плазменных шаров, была недоступна во времена Николы Теслы. В современных светильниках используется смесь инертных газов , таких как ксенон , криптон , неон.

Благодаря этому разряды в современных плазма-шарах имеют различные оттенки. Материал из Википедии — свободной энциклопедии.

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии , проверенной 26 марта ; проверки требуют 49 правок. У этого термина существуют и другие значения, см. Плазменная лампа значения.

Воспроизвести медиафайл. Освещение Источники искусственного света. Лампа накаливания синяя лампа Галогенная лампа PAR-прожектор. Люминесцентная лампа компактная люминесцентная лампа Катодолюминесцентная лампа Индукционная лампа Ртутная лампа Лампа чёрного света.

Электролюминесценция Хемилюминесценция Биолюминесценция Радиолюминесценция Сонолюминесценция Термолюминесценция Катодолюминесценция Фотолюминесценция флуоресценция фосфоресценция Триболюминесценция Кандолюминесценция Черенковское излучение. Лампа высокой интенсивности HID Газосветные лампы Неоновая лампа Безэлектродная лампа Плазменная лампа Плазменная лампа с внешними электродами Натриевая газоразрядная лампа Бактерицидная лампа.

Угольная дуговая лампа Ксеноновая дуговая лампа Импульсная лампа Свеча Яблочкова Металлогалогенная лампа. Светодиоды светодиодная лампа органический светодиод синий светодиод белый светодиод светодиодная нить светодиодная лента. Серная лампа Химический источник света Тритиевая подсветка Лампочка Ильича Оптическое волокно Энергосберегающая лампа.

Светодиодный светильник Фонарь Взрывобезопасная лампа Светопровод Лавовая лампа Композитные опоры освещения Светильник на солнечной батарее. Система управления освещением Методы оценки освещения в помещениях Световой дизайн Осветительные установки. Категория : Приборы. Пространства имён Статья Обсуждение. В других проектах Викисклад. Эта страница в последний раз была отредактирована 26 февраля в Текст доступен по лицензии Creative Commons Attribution-ShareAlike ; в отдельных случаях могут действовать дополнительные условия.

Подробнее см. Условия использования. Политика конфиденциальности Описание Википедии Отказ от ответственности Свяжитесь с нами Разработчики Заявление о куки Мобильная версия. Люминесцентная лампа компактная люминесцентная лампа Катодолюминесцентная лампа Индукционная лампа Ртутная лампа Лампа чёрного света Виды люминесценции Электролюминесценция Хемилюминесценция Биолюминесценция Радиолюминесценция Сонолюминесценция Термолюминесценция Катодолюминесценция Фотолюминесценция флуоресценция фосфоресценция Триболюминесценция Кандолюминесценция Черенковское излучение.

Ночник «Плазменный шар» или домашняя катушка Тесла

На данном странице вашему вниманию предлагается самодельная модель плазменного шара, созданного из доступных в школьной лаборатории материалов. Плазменный шар — одно из изобретений Николы Тесла — самое красивое проявление плазмы. Плазменный шар представляет герметично запаянный сосуд желательно прозрачный , наполненный разряженным инертным газом и с помещенным внутрь электродом иногда изолированным. На электрод подается высокое напряжение при высокой частоте. Типичное напряжение на электроде — около 10 вольт.

Привет всем, нагрянула в голову такая идея — сделать плазменный шар из лампочки, нашел в инете схему.

Простой плазменный шар из лампочки

Попросили отремонтировать игрушку «плазменный шар» — она работает с перебоями или вообще не работает. Весит мало, внутри почти пусто, звук не очень, но при работе создаёт приличные эффекты. После вскрытия обнаружил неприпаянный провод, аккуратно припаял, а заодно и сфоткал что мог, нарисовал схему. На фотографии хорошо видно место ремонта. Конструкция представляет собой корпус, на котором закреплена основная лампа сферической формы, под ней внутри корпуса расположена вторая лампа в виде изогнутой кольцом трубки. Имеются две фиксирующиеся кнопки: включение и выключение звука. Блок питания — конденсаторный, преобразователь — однотранзисторный блокинг-генератор, создаёт на выходе трансформатора высоковольтное высокочастотное напряжение , которое подаётся на обе лампы одновременно.

Инструкция по эксплуатации плазменного шара. Как работает плазменный шар

Меня интересует мнение специалистов, вредит ли нашему организму плазма-шар? Есть ли какое-то излучение или электромагнитное поле от него. Так же от него идёт своеобразный низкочастотный звук от электрической дуги. Короче, насколько он безопасен в плане разного рода излучения? Плазма шар в том виде котором он продается в магазинах безопасен.

На электрод подаётся переменное высокое напряжение с частотой около 30 кГц.

Что можно сделать из строчного трансформатора

Присоединяйтесь к нам в Яндекс Дзен. Простая конструкция плазменного шара. Красиво выглядит. Схема подобного устройства на рисунке вверху. Такой плазменный шар можно вполне собрать своими руками дома, причём ничего сложного в схеме нету, нам понадобится лишь высоковольтный строчный трансформатор от телевизора ТВС и мощный транзистор.

Полезности

Солнце, большинство звезд, туманности — плазма. Полярные сияния, молнии — все это тоже различные виды плазмы, которые можно наблюдать в естественных условиях на Земле. Давайте разберемся, что такое плазма? В зависимости от температуры любое вещество изменяет свое состояние. Если температура продолжает расти, то наступает момент, когда начинается процесс ионизации атомов процесс отрыва электрона от атома. Правда, в то время еще были недоступны технологии получения таких инертных газов как неон, криптон или ксенон, смесь которых используется в современных плазменных электрических шарах.

ПЛАЗМЕННЫЙ ШАР изготовление схемы. Блок питания — конденсаторный, преобразователь — однотранзисторный блокинг-генератор, создаёт на.

Схема китайского плазменного шара

Загрузок: Плазменный шар — Разбор Модернизация. Слушай сними ролик пошагавую схему этой платы ля чайника чтоб иммкно такую собрать. На картинке схема моего девайса.

Что даст плазменная лампа Вашему интерьеру: интересные факты, обзор

Запросить склады. Перейти к новому. Плазменный шар, странность деградации. Добрый день! Имеется пару данных игрушек разного диаметра, приятно, красиво, интересно и вообще украшение. Производство китайское, кустарное.

Перед вами плазменный шар, принципиальную схему которого разработал один из величайших изобретателей 19 и 20 веков Никола Тесла в году. Современная версия плазменного шара была запатентована студентом MIT эм ай ти Биллом Паркером в году.

Наша схема

Украсить свой дом можно легко с помощью различных настольных, настенных или напольных светильников. При этом они могут выступать как яркими дизайнерскими элементами, так и быть незаметными со стороны. Но в любом случае осветительные приборы в доме должны подходить под уже имеющийся интерьер помещения. Иначе их свет или просто присутствие привнесут в стиль дисгармонию, что явно будет негативным исходом вашей задумки. Сегодня многие люди используют как элемент декора такие необычные светильники, как плазменные лампы-шары. Такой светильник имеет необычный вид и создает свет нестандартного типа.

На таймере серии есть море интересных и простых радиолюбительских конструкций. Одной из таких конструкций является обратноходовый или однотактный преобразователь напряжения. Конструкция самого преобразователя достаточно проста и надежна в работе. Внутри микросхемы нет дополнительного усилителя по напряжению, поэтому выходной сигнал микросхемы нужно дополнительно усилить.

Создаем плазменный шар – лампа Тесла из простой из лампочки

Вы когда-нибудь видели плазменную лампу? А может хотели собрать свой собственный шар с молниями внутри? В этой инструкции я покажу вам, как сделать лампу тесла из обычной лампочки!

Прежде чем мы создадим этот проект, я должен предупредить вас о безопасности.

Это устройство выдает высокое напряжение — до 25 000 вольт и может вас убить. НЕ ЗАМЕНЯЙТЕ НИКАКИЕ КОМПОНЕНТЫ ИЛИ ЧАСТИ КОМПОНЕНТОВ НА ДРУГИЕ ЧАСТИ С ИНЫМИ ПОКАЗАТЕЛЯМИ! Это важно для вашей безопасности. Еще, прежде чем создавать этот проект, я бы порекомендовал вам провести кое-какие исследования о высоких напряжениях. Также имейте в виду, что это не проект начального уровня, и вам нужно будет иметь опыт работы с обратными трансформаторами, высокими напряжениями и смертельными токами.

Вы были предупреждены.

Шаг 1: Методы: 1 и 2

Есть два способа сделать плазма лампу. Оба используют трансформаторы обратного хода переменного тока, но используют разные драйверы. Это важно знать, потому что вы будете создавать драйвер самостоятельно и должны выбрать свой метод, основываясь на нескольких факторах.

Метод 1 использует таймер 555 для включения и выключения мосфета. В нём используется меньше компонентов и его легче собрать.

Метод 2 использует чип TL494, который можно купить онлайн. Этот метод более сложный, но он дает вам больше контроля над схемой и позволяет даже вводить аудио.

Для начинающих я рекомендую метод 1, потому что в нём легче получить желаемую частоту. Если вы используете правильные компоненты, то частота установлена на безопасное значение. Это важно, потому что, если частота слишком низкая, вы словите неприятный шок. В конце этой инструкции я покажу 2 видео, в которых рассказывается, как настроить драйвер так, чтобы дуги были безопасны в работе.

Шаг 2: Метод 1: компоненты

Чтобы сделать лампу Tesla, нам нужен высокочастотный источник питания переменного тока. Также будет хорошо, если частоту можно будет регулировать для улучшения дуги. Мы будем делать наш собственный трансформатор обратного хода. Однако этот шаг можно пропустить, если у вас есть трансформатор обратной связи переменного тока.

Для драйвера:

• чип 555
• потенциометр 22к
• резистор 10к
• резистор 56 Ом
• конденсатор 2,2 нф
• регулятор напряжения 7809
• зеленый светодиод
• резистор 680 Ом
• МОП-транзистор с N-канальным питанием (IRFP250, IRFP260, IRFP450 и т. д.)
• Источник постоянного тока 12-24 В при 3 А или более (у меня напряжение 12 В при 18 А)

Для трансформатора:

• обратный трансформатор
• 30 метров магнитного провода 30 калибра (0,255 мм)
• 30 см магнитного провода 22 калибра (0,644 мм)
• Электроизоляционная лента
• Тефлоновые ленты
• Для корпуса
• Коробка проекта
• Различные винты и гайки
• Сверла
• 60 ваттная лампочка

Как видите, в этом проекте есть разные шаги. Я предполагаю, что у вас нет обратноходового преобразователя переменного тока. Преобразователи от современных телевизоров, компьютерных мониторов и других устройств — для постоянного тока, потому в них встроен внутренний диод, который выпрямляет импульс обратного хода. Если вы можете найти портативный мини телевизор, скорее всего, вы найдёте вариант AC, и сможете использовать его. Но самое интересное в этом проекте — это намотка собственного трансформатора, поэтому я проведу вас по всем шагам.

Шаг 3: Собираем драйвер

Здесь особо нечего сказать. Просто убедитесь, что вы правильно установили соединения на чипе 555. Пока не беспокойтесь о подключении первичной обмотки, мы вернемся к этому после сборки трансформатора.

Шаг 4: Метод 2: компоненты

Чтобы сделать плазменный шар, нам нужен высокочастотный источник питания переменного тока. Также будет нужно, чтобы частота была настраиваемой, чтобы получить лучшую дугу и самый чистый звук. Мы будем делать наш собственный трансформатор обратного хода.

Для драйвера:

• ШИМ TL494
• потенциометр 10к
• потенциометр 22к
• резистор 2. 2к
• резистор 10 Ом
• 100 нф конденсатор
• 10 нф конденсатор
• 47 нф конденсатор
• 200 мкФ конденсатор
• МОП-транзистор с N-канальным питанием (IRFP250, IRFP260, IRF540, IRFP450, IRFP064 [я использую такой])
• UF4007 или быстрый диод
• аудио разъем-папа
• регулятор напряжения 7812
• Источник постоянного тока 12-24 В при 3 А или более
• Обратноходовой преобразователь переменного тока (домашние не очень хорошо работают)

Для корпуса

• Коробка проекта
• Различные винты и гайки
• Сверла
• 60 ваттная лампочка

Как видите, у этого метода много дополнительных частей. Другим недостатком является то, что большинство самодельных преобразователей, которые я пробовал, не работают с этой схемой. Но если вы все же хотите попробовать сделать самодельный преобразователь, переходите к следующему шагу.

Шаг 5: Создаём преобразователь

Части:

• обратный трансформатор
• 30 метров магнитного провода 30 калибра
• 30 см магнитного провода 22 калибра
• Электроизоляционная лента
• Тефлоновые ленты

Что такое обратноходовой трансформатор?

Обратноходовой трансформатор — это трансформатор, который можно найти в ЭЛТ-мониторах и телевизорах. Он используется для создания высокого напряжения и генерирования электронного луча для проецирования изображений на экран. Вы можете легко выпаять такой из телевизора или ЭЛТ-монитора при помощи паяльной лампы.

Посмотрите на обратноходовой трансформатор, который у вас на руках. Вам нужно получить ферритовый сердечник. Ферритовый сердечник — это оголенный стержень феррита, который соединяется внутри с трансформатором. Для этого попробуйте несколько раз ударить по ферритовому сердечнику резиновым молотком. Если это не поможет, погрузите трансформатор в горячую воду и попытайтесь ослабить лак, удерживающий сердечник на месте. Как только вы сможете покачивать сердечник, попробуйте удалить металлическую скобу, которая удерживает его на месте. Как только это будет сделано, две части сердечника должны выпасть из трансформатора.

Вы на полпути! Далее, посмотрите, насколько большой ваш сердечник. Самые большие сердечники обычно находятся в больших телевизорах, но я использовал самое маленькое ядро, которое смог найти, чтобы сэкономить место. Мы ищем вариант примерно на 10000 вольт.

Затем возьмите картонную карточку и загните ее в трубку, которая может поместиться вокруг цилиндрической стороны вашего сердечника.

Я нарисовал диаграмму, чтобы всё было наглядно.

Затем начните наматывать проволоку 30 калибра вокруг трубки. Начните намотку на расстоянии примерно 1,5 см от края бумаги, потому что намотка, расположенная слишком близко к сердечнику, приведет к дуге. Обмотайте провод вокруг трубки, убедившись, что мотки плотно прилегают друг к другу и не перекрываются. Наматывайте, пока вы не достигнете 1,5 см до конца бумаги. Затем поместите кусок изоленты поверх края обмотки. Оберните обмотку большим количеством тефлоновой ленты и накройте ее слоем изоленты.

Затем начните наматывать второй слой поверх предыдущего. Обмотайте примерно на 5 оборотов меньше, остановитесь, закройте тефлоном и изолентой и запустите новый слой, который намотайте поверх предыдущей намотки. Делайте это до тех пор, пока у вас не останется места. На последней обмотке заклейте всю вторичную ленту большим количеством изоленты.

Для первичной обмотки сделайте 7 витков проводом 22 калибра вокруг другой стороны сердечника. Готово!

Шаг 6: Тестирование трансформатора и его подготовка

Подсоедините трансформатор к схеме и проверьте его. Возьмите карандаш с проволокой, прикрепленной к нему. Подсоедините один конец провода к одному концу вторичной обмотки. Затем подключите источник питания 12-24 В к входу драйвера. Встряхните его.

Способ 1:

Если вы слышите шум, значит, он работает. Медленно соедините вторичные провода вместе, используя карандаш. Фиолетовая электрическая дуга должна прыгать с одного конца на другой. Если всё так, то попробуйте отрегулировать 22к потенциометр, чтобы изменить частоту и получить тихую толстую дугу.

Если у вас не получилось, то есть несколько вещей, которые могут пойти не так:

Ваша вторичная катушка дает внутреннюю дугу. Вы должны перемотать вторичную катушку и использовать больше изоляции.

Работает и внезапно останавливается:

1. Ваш мосфет может быть неисправен. Проверьте его на короткое замыкание с помощью мультиметра.
2. Ваш чип 555 сгорел. Замени его.

Ничего не происходит при включении драйвера. Возможно, вы неправильно прочитали схему. Проверьте все соединения.

Способ 2:

Если вы слышите шум, значит, все работает. Медленно соедините вторичные провода вместе, используя карандаш. Фиолетовая электрическая дуга должна прыгать с одного конца на другой. Если всё так, попробуйте отрегулировать оба потенциометра, чтобы изменить частоту и рабочий цикл. Попробуй получить тихую толстую дугу. При желании вы можете подключить музыкальный проигрыватель к аудиоразъему и проверить, будет ли дуга воспроизводить музыку. Если все это произойдет, то поздравляю! Вы почти закончили.

Если это не так, то есть несколько вещей, которые могут пойти не так.

1. Ваша вторичная катушка дает внутреннюю дугу. Вы должны перемотать вторичную катушку и использовать больше изоляции.
2. Работает и внезапно останавливается. Ваш мосфет может быть неисправен. Проверьте на короткое замыкание с помощью мультиметра.
3. Ничего не происходит при включении драйвера. Возможно, вы неправильно прочитали схему. Проверьте все соединения.

Дополнительное вощение

Эта часть довольно крута. Если вы используете мелки для воска, снимите бумагу со всех мелков. Возьмите старую банку, например, консервную, и поместите мелки в неё. Поместите банку на очень слабый огонь на плиту. Растопите воск полностью. Затем возьмите кусочек алюминиевой фольги и создайте форму для вашего обратноходового трансформатора.

Попытайтесь сделать коробку, в которую поместится трансформатор. Поместите его в форму так, чтобы вторичный и первичный провода торчали вверх. Затем медленно вылейте воск на трансформатор, пока он не будет полностью погружен. Покачайте форму немного, чтобы воск просочился в отверстия в трансформаторе. Дайте коробке полежать одну ночь, чтобы всё остыло.

Когда вы вернетесь на следующий день, снимите фольгу. Вы получите блок воска с 4 торчащими проводами. Это должно помочь вашему трансформатору работать дольше и предотвратить дуги.

Шаг 7: Включаем!

Поместите металлическое основание вашей лампочки на высоковольтные выходы вашего трансформатора и включите его!
Пожалуйста, посмотрите это видео, которое поможет вам с настройкой и эксплуатацией плазменного шара:

И помните, что высокое напряжение может быть смертельным, если работать с ним неправильно. Будьте осторожны и веселой вам сборки!

Светильник «Плазменный шар» — выбираем правильно

Плазменная лампа-шар – это отличная альтернатива обычному ночнику, люстре или бра. Это сфера, внутри которой вспыхивают слабые электрические разряды, заполняющие пространство мягким, завораживающим сиянием. Интерьер с таким освещением всегда будет модным, стильным и довольно оригинальным. Также подобный светильник может стать отличным и необычным подарком.

Плазменный светильник больше всего похож на хрустальный шар, который есть в каждом уважающем себя магическом салоне. Кстати, в большинстве случае современные ворожительницы и гадалки используют именно лампу-шар, успешно задекорированную под древний артефакт.

Изобретению плазменного шара с молниями мы обязаны великому изобретателю Николе Тесла. Это он соорудил еще в 19 веке серную лампу, а уже потом, конечно, намного позднее, на основе этого предмета начали появляться декоративные приборы. И с недавних пор появились плазменные светильники и прожекторы для общественного освещения, которые однако пока не получили распространения в виду сложности их конструкции. О них можно прочесть тут.

Особенности плазменной лампы-шара

Лампа-шар, которая находится в интерьере, обычно являет собой сферу с установленным внутри электродом. Принцип работы плазменного шара состоит в следующем: переменное высокое напряжение с частотой около 30 кГц подается на электрод. Внутри сферы помещается разреженный газ, и для наполнения шара существуют смеси газов, которые отличаются разными цветовыми характеристиками.

Разряды могут быть желтыми, синими, малиновыми, розовыми, зелеными и т д.

Лампа-шар обычно потребляет около 5—10 Вт, а служить может, при должном обращении, десятилетиями.

Схема устройства плазменного шара

Мягкие всполохи газа внутри сферы отлично расслабляют зрение, снимают стресс и напряжение. Особое волшебство момента – дотронуться до стеклянного бока и тотчас увидеть, как в него бьет разряд. Эти фейерверки заставляют поверить в настоящее волшебство. Молния без грома – чем не буйство стихии в маленькой колбе?

Плазменный шар из лампочки своими руками

Создание «Плазменного шара»

Если вы хотите сделать красивое устройство в духе Теслы, которое бы демонстрировало красоту электрического тока, то можете попробовать создать «плазменный шар». Устройство состоит из двух частей: это генератор высокого напряжения и лампа накаливания. Но по сути «плазменный шар» это лампа накаливания, в которой вместо стандартного света вы будете видеть электрические дуги идущие от центра к точке прикосновения пальцев на поверхности лампы. Согласитесь, довольно красиво? Все что вам требуется, чтобы создать это устройство — это следовать инструкциям предоставленным в этой статье. Ну и конечно же небольшой набор материалов, список которых, вы сможете обнаружить ниже.
Для изготовления подобной игрушки, которая несомненно украсит ваш интерьер, нам понадобится: 1) Стандартная лампа накаливания,которая и станет «плазменным шаром». 2) Адаптер питания на 12 вольт и 5 ампер. 3) Мощный транзистор вроде КТ-927 или аналогичный. Главное, чтобы коэффициент мощности и усиления не уступал. 4) Так же в можно работать с трансформатором от ТВС-110 Л6 или ТВС-110 ЛА, их можно получить из старых ламповых телевизоров, или поискать в магазине радиодеталей. Они будут использованы для изготовления источника высокого напряжения для питания собственно лампы.

Кстати, изготовленный на базе этих трансформаторов источник, возможен к использованию, как для генерации тока высокого напряжения для «плазменного шара», но так же пригодится для демонстрации иных великолепных экспериментов с током: коронные и дуговые разряды, лампа дневного света зажигающаяся в руках, лестница Иакова и многих других.

Необходимо помнить о мерах предосторожности при работе с электрическим током. Перед началом работ по созданию этого приспособления, автор рекомендует всем ознакомиться с техникой безопасности.

Для начала приступим к изготовлению генератора высокого напряжения. Главным элементом будет служить трансформатор выходной строчный,он же ТВС-110 ЛА. Ниже будет приведена схема, следуя которой, автор добился напряжения примерно 90 кВ, отличную мощность, а так же надежность.

Трансформатор ТВС нуждается в переделке под наши нужды. Необходимо снять обмотку и установить заново,но с меньшим количеством витков. Намотка витков для ТВС должна быть примерно 1-2 = 5 витков, 3-4 = 25 витков проволоки,диаметр которой равен 1мм. Но весь подбор идет сугубо экспериментальным путем, так как все зависит как от модели транзистора, так и от состояния обмотки.

Собственно в сборе схема будет выглядеть примерно таким образом:

Другой вариант :

Собственно собрав этот источник высокого напряжения и подключив через выход модернизированного трансформатора к нему лампу накаливания,мы получим «Плазменный шар», который и хотели собрать.

Внизу представлена картинка, где вы можете увидеть разряд в лампе накаливания, электродами которому служат палец и внутренняя спираль лампы. Стоит заметить, что атмосфера лампы наполнена газом агроном под низким давлением.

В заключение немаловажный факт: благодаря собранному преобразователю, который послужил источником питания для «плазменного шара», возможно проведения и немало других, не менее интересных опытов в сфере высокого напряжения. Поверьте, ионный двигатель, маленькие лестницы Иакова, электрическая дуга будут весьма красочной демонстрацией работы электрического тока. Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Осторожности при эксплуатации

Очень важно соблюдать правила безопасности при пользовании лампой-шаром, чтобы стихия не вырвалась наружу и не устроила в вашем доме пожар. А именно: на лампу нельзя класть металлические предметы, например, монеты – это может привести к удару током, кроме того, сфера может просто лопнуть.

Что касается способа подзарядки, то шнур от лампы можно воткнуть в USB-порт или розетку в 220В.

Соблюдайте меры безопасности при эксплуатации плазма-шара

Компоненты

Первый вопрос, который надо решить: «Что понадобится при создании этого агрегата?» Ведь плазменная лампа не валяется в гараже!

Для шара молний понадобится несколько важных компонентов. Первый – это обычная лампа накаливания. Чем больше она в размерах, тем дольше можно наблюдать разряды. По поводу вольтажа: тут он особой роли не играет. Ну, если придираться, то лампа на сто ватт сгодится отлично. Вторая деталь – плата, называемая предельным трансформатором. Этот компонент является одним из главных в данной схеме. От него будет зависеть все. Где можно найти такую плату? Для этого не нужно далеко ходить. Любой старый ламповый монитор от компьютера или «толстый» телевизор оснащен этой платой. Третий компонент – корпус. О нем заботиться не стоит, так как оболочка не влияет на работу плазменной лампы. Но для соблюдения техники безопасности, да и в целях эстетики картонный, деревянный или пластмассовый корпус не помешает. Также стоит знать об инструментах. Главным помощником при создании станет паяльник. Благодаря ему схема плазменной лампы сможет соединиться.

Плазменный светильник в интерьере

Плазменную лампу можно использовать в качестве ночника, это будет очень красиво, если вы действительно хотите читать или засыпать под маленькие разноцветные фейерверки. Кстати, такой подарок непременно оценят дети, им наверняка плазменная лампа-шар покажется настоящим маленьким аттракционом волшебства. Она сможет стать отличным украшением детской.

Плазменный светильник очень понравится детям

Можно поставить лампу в гостиную в качестве декоративного украшения. Отлично, если цвет газовой смеси будет совпадать с колористическим решением комнаты. Допустим, если у вас светло-кофейные стены, то прекрасно будут смотреться фиолетовые всполохи в лампе. Если же вы предпочитаете гостиную экстравагантного красного цвета, то серебряные или зеленые блики внутри сферы расставят акценты. Об обустройстве декоративного освещения в гостиной рассказывается в этой статье.

Если брать вопрос интерьера, в котором будет уместно смотреться плазменная лампа-шар, то, конечно, первым на ум приходит ориентальный дизайн.

Тяжелые покрывала, темные оттенки стен и текстиля, декоративные шторы или занавес, отделяющие будуар, в нем – низкий столик на гнутых ножках, а на нем – искрящее, сверкающее великолепие, заключенное в стеклянную колбу. Казалось бы, просто идеальный вариант. Однако, при всей очевидности такого стилевого решения, есть и другие.

Хай-тек или минимализм – в таких интерьерах брызжущий молниями шар также будет смотреться великолепно. Представьте – белые стены, больше окна, холодный свет, заливающий пространство, и среди этого идет прекрасная в своей первозданности физическая реакция. В таком сочетании ваше жилище будет похоже на лабораторию самого Теслы.

Эклектика, роскошь и нарочитая стильность интерьера ар-деко также позволит достаточно органично разместить в нем плазменную лампу. Оформляя комнату в стиле ретро, выбор плазменного шара большого будет как никак кстати, ведь где еще идеально вписываются необычные световые решения? Читайте подробнее об этом здесь.

Плазменный шар в должном оформлении подойдет к любому интерьеру

Уютная детская с плюшевыми покрывалами и расписными стенами – тоже подходящая среда. И даже стиль конструктивизм отдаст должное лампе-шару. Кстати, прибор можно поставить не только на открытой поверхности вроде столика, но и в декоративных нишах, на стеллажах, полках и т. д.

Разумеется, лампу-шар можно установить не только в жилом помещении. Отлично она будет смотреться и в кафе, и в ресторане, на барной стойке, в оформлении приватных зон ночных клубов.

Главное – размещать такие приборы в публичных местах максимально удаленно от возможного доступа посетителей. Все-таки всем возможным нарушителям техники безопасности не объяснишь, насколько опасно может быть нарушение этой самой техники.

Лампу-шар можно купить, а если вы хоть чуть-чуть разбираетесь в физике, то можете рискнуть собрать ее самостоятельно. В интернете есть немало инструкций на данную тему. Но будьте осторожны: если вы хотя бы не ходили в кружок юного физика, то лучше купить готовый декоративный прибор.

Итак, лампа-шар – это отличный подарок, превосходный элемент интерьера и вполне практичное приспособление для украшения заведений. Цветовые решения таких приборов позволят подобрать практически идеальный элемент для любого интерьера. Главное – соблюдать технику безопасности, не перегревать лампу и не класть на поверхность металлические предметы. И тогда всполохи стихии будут мягко сиять в вашем доме многие и многие годы.

Как сделать плазменный шар? :

Плазменный шар – это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения.

Этот светильник дает обширное пространство для творчества, создания дизайна всех видов.

Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками.

Необходимые материалы

Чтобы создать такую сферу собственноручно, нужно подготовить:

• первоначальный плазменный шар;
• АБС трубу;
• бывший автомат выпуска резинок;
• силикон;
• МДФ;
• паяльник;
• провода;
• острый нож;
• акриловые палочки;
• горячий клей;
• вакуумный автомобильный шланг;
• винты;
• мелкую наждачную бумагу;
• сверла;
• карандаш;
• термоусадочную муфту;
• дрель.

Как сделать плазменный шар

Процесс работы будет состоять из нескольких шагов.

1. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд – очень сильный. Следует разобрать еще и центр шара. Плату нужно открутить и отложить в сторонку, она будет нужна чуть позднее.

Если отсутствует определенный навык работы с электроприборами, тогда следовать данному уроку нежелательно, так как это грозит тяжелым исходом и ранами на теле.

2. Далее понадобится улучшить устройство автомата по выдаче резинок. Для этого потребуется вырезать из МДФ идентичную диаметру основу.

При демонтаже опоры плазменного шара нужно обратить внимание на присутствие вентиляционных дырочек. Они должны быть для отведения тепла. Плата также немного приподнимается, чтобы предоставить свободное передвижение воздуха, но никак не крепится к самому низу.

3. Плазменный шар своими руками можно мастерить дальше. Теперь нужно приложить пластиковую основу базы к готовой части МДФ, наметив места щелей для вентиляции и точки прикрепления болтов.

4. Следует просверлить отверстия вентилирования, не делая их сквозными для крепежных болтов, создать вырезы для провода, выключателя и зашкурить МДФ.

5. Далее необходимо закрепить плату, зафиксировав ее на ступень выше с помощью акриловых палочек для мороженого, и припаять ее к кабелю.

6. К плате еще требуется припаять термоусадочную муфту и проводки, которые будут контактировать с шаром. Чтобы провести их, понадобится прорезь в самом аппарате. Для этого через автомат проходит подходящего диаметра вакуумный автомобильный провод. В него вставляется муфта со шнуром, и все это наполняется силиконом.

7. Намазав стороны МДФ горячим клеем, осторожно вытяните проводок сквозь отверстие аппарата. МДФ следует приклеить к центру автомата.

8. Теперь из АБС-трубы необходимо вырезать маленькую подкладку, смазать ее силиконом и положить в середину внешней части установки. Затем следует собрать игрушку, проконтролировать, попала ли она в гнездо. Теперь можно посмотреть, как выглядит схема плазменного шара.

Шар с молниями

Электроника такой игрушки довольно несложная – это полумост на микросхеме. В работе трансформатора применяется строчник ТВС-110 ПЦ-115 с ординарными обмотками.

Плазменный шар с молниями является зарядом тока, который должен постоянно откуда-то выходить и куда-то течь, чтобы сформировывался закрытый контур. Сам ток протекает сквозь сосуд сферы и идет в почву. Для того чтобы энергию брать из земли, лучше всего применять заземление. Идеально будет сделать его собственноручно, так как в реальном мире оно не всегда доступно.

Не опасно ли такое занятие?

Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.

И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.

2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя.

Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.

Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.

Конструкция плазменного шара

В качестве первичной обвивки лучше использовать выводы 9, 12 строчника ТВС-110 ПЦ15. Оранжевый проводок соединен с виртуальным заземлением, синий — с высоковольтным, а фиолетовый и белый провода – с первичным.

Рабочая частота полумоста должна равняться 30 кГц – это будет экономить электроэнергию.

Чтобы напряжение на выходе было большим, строчник должен действовать в резонансе, который подбирается конденсатором С9. И его лучше выставить на напряжение не менее 620 В.

Выбирать резонанс можно аналогично и частотой. Но если изменится рабочая частота, тогда и повысится энергопотребление, и схема может выйти из строя.

Некоторые хитрости

Плазменный шар имеет механику, которая также является несложной. В качестве корпуса идет редуктор от вентиляции. Все узелки удерживаются на трении. Чтобы фанерка не влезала дальше, чем требуется, можно приклеить деревянные палочки-ограничители, провод питания посадить на скобы и залить термоклеем.

С колбой пришлось чуть-чуть схитрить, так как ей в обязательном порядке необходима металлическая наружность снизу. Просто молнии могут начать бить сугубо вниз. Поверхность из металла имеет такой же резерв, что и молнии, она их просто отталкивает. Конечно, эта плоскость должна соединяться высоковольтным проводом.

Чтобы колба держалась, следует вырезать деревянную окружность, которая достаточно крепко заходит в сам корпус и не нуждается в специальном креплении.

После монтирования можно засовывать вилку в розетку. Должен получиться великолепный плазменный шар!

Источник: https://www.syl.ru/article/190141/new_kak-sdelat-plazmennyiy-shar

Правила безопасности

Соблюдение простых правил поможет уберечь себя и окружающих от непредвиденных травм. Следует помнить, что электрический ток – это не игрушка. Первое правило очень простое: к оголенным проводам голыми руками не прикасаться. Контакт производить только при помощи изолированных инструментов. Второе правило также касается проводов.

Только теперь стоит позаботиться о жизнеспособности схемы. Нужно располагать оголенные провода так, чтобы они при случае не касались друг друга. Иначе возможно краткое замыкание, которое приведет к неприятным последствиям. И еще одно важное правило, относящееся в большей мере к любителям попить кофе или чай во время работы. Очень не рекомендуется присутствие жидкостей на рабочем месте.

Как сделать плазменный шар? :: SYL.ru

Плазменный шар – это красивая декоративная лампа, которая может стать замечательной частью интерьера любого помещения. Этот светильник дает обширное пространство для творчества, создания дизайна всех видов. Плазменные шары на сегодняшний день имеются в продаже в большом количестве, и таким чудом уже будет трудно кого-то удивить. Однако можно попробовать изготовить данную красоту и своими руками.

Необходимые материалы

Чтобы создать такую сферу собственноручно, нужно подготовить:

• первоначальный плазменный шар;
• АБС трубу;
• бывший автомат выпуска резинок;
• силикон;
• МДФ;
• паяльник;
• провода;
• острый нож;
• акриловые палочки;
• горячий клей;
• вакуумный автомобильный шланг;
• винты;
• мелкую наждачную бумагу;
• сверла;
• карандаш;
• термоусадочную муфту;
• дрель.

Как сделать плазменный шар

Процесс работы будет состоять из нескольких шагов.

1. Придерживаясь техники безопасности, необходимо снять стеклянный шар с основы игрушки, делая это очень осторожно, потому что идущих через нее проводов практически нет, а заряд – очень сильный. Следует разобрать еще и центр шара. Плату нужно открутить и отложить в сторонку, она будет нужна чуть позднее.

Если отсутствует определенный навык работы с электроприборами, тогда следовать данному уроку нежелательно, так как это грозит тяжелым исходом и ранами на теле.

2. Далее понадобится улучшить устройство автомата по выдаче резинок. Для этого потребуется вырезать из МДФ идентичную диаметру основу.

При демонтаже опоры плазменного шара нужно обратить внимание на присутствие вентиляционных дырочек. Они должны быть для отведения тепла. Плата также немного приподнимается, чтобы предоставить свободное передвижение воздуха, но никак не крепится к самому низу.

3. Плазменный шар своими руками можно мастерить дальше. Теперь нужно приложить пластиковую основу базы к готовой части МДФ, наметив места щелей для вентиляции и точки прикрепления болтов.

4. Следует просверлить отверстия вентилирования, не делая их сквозными для крепежных болтов, создать вырезы для провода, выключателя и зашкурить МДФ.

5. Далее необходимо закрепить плату, зафиксировав ее на ступень выше с помощью акриловых палочек для мороженого, и припаять ее к кабелю.

6. К плате еще требуется припаять термоусадочную муфту и проводки, которые будут контактировать с шаром. Чтобы провести их, понадобится прорезь в самом аппарате. Для этого через автомат проходит подходящего диаметра вакуумный автомобильный провод. В него вставляется муфта со шнуром, и все это наполняется силиконом.

7. Намазав стороны МДФ горячим клеем, осторожно вытяните проводок сквозь отверстие аппарата. МДФ следует приклеить к центру автомата.

8. Теперь из АБС-трубы необходимо вырезать маленькую подкладку, смазать ее силиконом и положить в середину внешней части установки. Затем следует собрать игрушку, проконтролировать, попала ли она в гнездо. Теперь можно посмотреть, как выглядит схема плазменного шара.

Шар с молниями

Электроника такой игрушки довольно несложная – это полумост на микросхеме. В работе трансформатора применяется строчник ТВС-110 ПЦ-115 с ординарными обмотками.

Плазменный шар с молниями является зарядом тока, который должен постоянно откуда-то выходить и куда-то течь, чтобы сформировывался закрытый контур. Сам ток протекает сквозь сосуд сферы и идет в почву. Для того чтобы энергию брать из земли, лучше всего применять заземление. Идеально будет сделать его собственноручно, так как в реальном мире оно не всегда доступно.

Не опасно ли такое занятие?

Для самого заземления используются конденсаторы C1, C2, имеющие гораздо меньший импеданс (сопротивление), нежели теплообменник «шар-земля». Один из проводков в розетке постоянно связан с грунтом. Но, не зная, какой точно из них соединяется, приходится применять сразу оба.

И сразу встает немаловажный вопрос: не ударит ли током, если прикоснуться к шару? Ведь сфера и ее молнии остаются соединенными с розеткой. Или, например, любой из конденсаторов поломается? Есть ответ: конденсатор емкостью 2.2 нФ никак не может пропустить сквозь себя электричество в таком количестве, которое бы навредило человеку. Плазменный шар будет иметь конденсаторы с символом Y2, которые нелегко вывести из строя. Они также стопроцентно разомкнут цепочку, если пойдет какое-то нарушение.

Вторая часть схемы была соединена с резистором энергии микросхемы R2. Схема работает постоянно при максимальном импедансе нормальной линии 180 кОм. Если стримеры будут мигать, тогда можно будет уменьшить такое сопротивление.

Конструкция плазменного шара

В качестве первичной обвивки лучше использовать выводы 9, 12 строчника ТВС-110 ПЦ15. Оранжевый проводок соединен с виртуальным заземлением, синий — с высоковольтным, а фиолетовый и белый провода – с первичным.

Рабочая частота полумоста должна равняться 30 кГц – это будет экономить электроэнергию. Чтобы напряжение на выходе было большим, строчник должен действовать в резонансе, который подбирается конденсатором С9. И его лучше выставить на напряжение не менее 620 В. Выбирать резонанс можно аналогично и частотой. Но если изменится рабочая частота, тогда и повысится энергопотребление, и схема может выйти из строя.

Некоторые хитрости

Плазменный шар имеет механику, которая также является несложной. В качестве корпуса идет редуктор от вентиляции. Все узелки удерживаются на трении. Чтобы фанерка не влезала дальше, чем требуется, можно приклеить деревянные палочки-ограничители, провод питания посадить на скобы и залить термоклеем.

С колбой пришлось чуть-чуть схитрить, так как ей в обязательном порядке необходима металлическая наружность снизу. Просто молнии могут начать бить сугубо вниз. Поверхность из металла имеет такой же резерв, что и молнии, она их просто отталкивает. Конечно, эта плоскость должна соединяться высоковольтным проводом.

Чтобы колба держалась, следует вырезать деревянную окружность, которая достаточно крепко заходит в сам корпус и не нуждается в специальном креплении.

После монтирования можно засовывать вилку в розетку. Должен получиться великолепный плазменный шар!

Сделайте эту схему плазменного шара

глобус или схема плазменного шара с использованием самых обычных деталей, таких как автомобильная катушка зажигания, симистор, диак и некоторые другие пассивные элементы.

Плазменный шар представляет собой декоративное устройство отображения, в котором очень высокое напряжение, порядка нескольких киловольт, проходит внутри стеклянного шара, в результате чего внутри стеклянного шара создается увлекательное высоковольтное ионизированное плазменное световое изображение

В нашей схеме плазменного шара для дисплея используется обычная 100-ваттная лампочка. Стеклянная лампа, используемая в этой конструкции, изготовлена ​​по индивидуальному заказу путем приклеивания небольшого листа алюминиевой фольги непосредственно к задней половине стекла, чтобы получился своего рода высоковольтный конденсатор.

Нить накала внутри колбы лампы работает как отдельная пластина конденсатора, стекло колбы действует как диэлектрик, а алюминиевая фольга служит как вторая пластина.

Алюминиевая фольга, которая действует как отрицательная пластина поляризованного электролитического конденсатора, должна быть заземлена путем соединения алюминиевой фольги с отрицательной линией. Высокое напряжение разряжается внутри колбы с помощью ее внутреннего электрода накаливания, ионизируя тонкий газ, который остается внутри стеклянной оболочки, создавая захватывающий визуальный эффект, идентичный электрической молнии и грозе.

Содержание

Схема плазменного шара или плазменной лампы использует комбинацию триак-диака, в которой диод действует как пусковой элемент и регулирует ток, подаваемый на симистор.

Основной частью схемы является автомобильная катушка зажигания T1, подключенная для подачи высоковольтного заряда значительной мощности для ионизации газов, присутствующих внутри стекла любой обычной лампы накаливания.

Вся схема питается непосредственно от сети переменного тока.

Сетевой переменный ток подается на каскад симистора/диака через схему фазового сдвига (которая включает в себя конденсатор C1 и резистор R1), так что симистор может запускаться через диак.

В тот момент, когда TR1 срабатывает или проводит ток, небольшой импульс электричества передается через C2 на первичную боковую обмотку T1. (Помните, что как только вход переменного тока впервые подается на конденсатор C2, он ведет себя как короткое замыкание, после чего конденсатор начинает заряжаться до уровня приложенного напряжения.)

Этот всплеск электричества вызывает сильный выброс магнитного поля. внутри первичной обмотки Т1, вызывая эквивалентную величину повышенного высокого напряжения на вторичной обмотке катушки зажигания.

Далее, как только конденсатор C2 начинает заряжаться до своего максимального пикового уровня, переменное напряжение на диаке начинает быстро падать. Когда напряжение падает вниз, ток, необходимый для удержания симистора во включенном состоянии, падает ниже уровня удержания, и теперь симистор выключается.

После этого положительного цикла начинается следующая половина отрицательного сигнала переменного тока.

По мере того, как цикл переменного напряжения становится все более отрицательным, на триггерный вход симистора через диак начинает поступать потенциал, вызывая его срабатывание. Поскольку симисторы предназначены для проведения обоих полупериодов переменного тока, симистор срабатывает во время обоих циклов напряжения переменного тока.

Теперь, когда TR1 проводит в обратном направлении, заряд C2 начинает сбрасываться через TR1, что вызывает следующий всплеск электричества с противоположным напряжением, индуцируемым в первичной обмотке T1, вызывая эквивалентную величину повышенного напряжения передаваться в его вторичной обмотке.

Во время этих проводников симистора на вторичной обмотке T1 генерируется выход высокого напряжения более 2 кВ, который подается на нить накала лампы, создавая плазменный шаровой дисплей, который будет генерироваться внутри лампы.

Значение C2 следует выбирать таким, чтобы оно не превышало 2-2,5 мкФ для защиты от повреждения катушки зажигания T1.

В качестве альтернативы, если значение C2 выбрано очень маленьким, плазменный шар, искрящийся внутри лампы, может не светиться с удовлетворительным эффектом и яркостью.

Катушки индуктивности LI и L2 были включены для того, чтобы блокировать переходные процессы и пики переключения катушки зажигания от возвращения обратно в домашнюю проводку переменного тока или в линию переменного тока.

Шкаф для плазменных шаров

Корпус для описанной выше схемы плазменных шаров можно изготовить следующим образом, используя деревянный ящик или пластиковый ящик и трубы.

Не используйте металлический ящик или трубу для шкафа, так как весь комплект находится под высоким напряжением и входом в сеть переменного тока, что может привести к поражению электрическим током или другим несчастным случаям, связанным с электричеством.

Алюминиевая фольга за стеклянной колбой не показана на изображении выше, поэтому обязательно приклейте алюминиевую фольгу за стеклом колбы снаружи и соедините ее проводами с цепью надлежащим образом, как показано на схеме.

После того, как описанная выше установка будет собрана и протестирована, не забудьте закрыть конструкцию лампы другой пластиковой трубкой, чтобы защитить стекло от случайных ударов и повреждений, как показано ниже:

Катушка зажигания

Зажигание Катушка может быть любой автомобильной катушкой зажигания, желательно той, что используется в мотоциклах. На следующем рисунке показан пример катушки зажигания мотоцикла, которую можно использовать для объясненной выше схемы плазменного шара:

Еще одну простую схему плазменного шара можно увидеть в следующей статье:

https://www.homemade-circuits.com/wp-content/uploads/2021/05/plasma-ball-circuit.pdf

ПРЕДУПРЕЖДЕНИЕ: ЭТОТ ПРОЕКТ ИСПОЛЬЗУЕТ ЧРЕЗВЫЧАЙНО ВЫСОКОЕ СМЕРТЕЛЬНОЕ НАПРЯЖЕНИЕ. ПОЛЬЗОВАТЕЛЯМ РЕКОМЕНДУЕТСЯ СОХРАНЯТЬ ЧРЕЗВЫЧАЙНУЮ ОСТОРОЖНОСТЬ И ПРИНИМАТЬ СООТВЕТСТВУЮЩИЕ МЕРЫ ЗАЩИТЫ ПРИ СОЗДАНИИ И ИСПЫТАНИЯХ ЭТОЙ ЦЕПИ .

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Страница с плазменным шаром

Страница с плазменным шаром

ПЛАЗМА ЛАМПА С Упрощенное объяснение с картинками того, как эти световые эффекты лампы рабочие

(Нажмите на основной сайт просмотреть 70 других тем, начиная от экзотических рисунков калейдоскопов и заканчивая странный мир осознанных сновидений. )

Ли ты назовем их туманными сферами, плазменными лампами или светящимися шарами. лампы ставятся на один из самых уникальных доступных дисплеев. Двадцать лет раньше они стоили 1500 долларов. Сегодня вы можете приобрести его в Wal-Mart всего за как 40 долларов.

Чтобы понять как они работают, необходимо начать с объяснения того, как функции конденсатора.

Конденсатор устройство, способное накапливать электрический заряд. это просто два параллельные металлические пластины, разделенные изолятором. (Во имя это объяснение, изолятором является воздух.) Если вы подключите батарею к один, на короткое время ток течет в одну пластину и из другой, сохраняя заряд на каждом. Очень быстро емкость хранилища конденсатор разряжается и ток перестает течь. Если вы сделаете конденсатор с очень большими пластинами, ток будет течь дольше до пластины заполняются зарядом. Важно то, что во время короткое время, прежде чем пластины полностью зарядятся, ток течет через провода к конденсатору и от него, даже если ток отсутствует. фактически проходящий между двумя пластинами.

Сейчас если вместо постоянного электрического тока, обеспечиваемого батареей, используется переменный ток от источника питания, то конденсатор постоянно заряжается то в одну сторону, то в другую. С каждый импульс есть короткий период, когда ток течет через провода к конденсатору и от него хотя опять же нет тока проходит между пластинами конденсатора. Если скорость импульсы тока достаточно высоки, а конденсатор достаточно велик, поэтому что по проводам электрической лампы течет значительный ток может быть помещен между источником питания и конденсатором, и это засветился бы.

Если мы ускорим насколько быстро колеблется ток и увеличивается напряжение от питания, расстояние между пластинами конденсатора может быть увеличивается, и достаточный ток все еще будет проходить по проводам, чтобы зажги лампу. В конце концов, пластины конденсатора будут такими так далеко друг от друга, что между ними можно было просунуть руку. По сути, так работает система питания плазменной лампы. Одна сторона конденсатор-это маленький шариковый электрод внутри стеклянной сферы лампы и другой находится внутри блока питания. Изолятор между этими двумя электроды — это газ внутри стеклянной сферы, стеклянная сфера себя, и воздух вне стеклянной сферы между сферой и второй электрод внутри блока питания.

Что нам нужно дальше нужно понять, как второй конденсатор занимает место лампу можно заставить действовать как лампа в приведенной выше схеме.

Вспомните первая схема конденсатора и аккумулятора. Если вместо одного аккумулятор, соединить сотни последовательно и в конце концов будет достаточно напряжения для через щель проскочит искра. Происходит то, что электрическое поле между пластинами становится достаточно большим, чтобы или ионизировать воздух между ними. (Ионизированные атомы — это просто атомы, потеряли один из своих электронов.) Ионизированный воздух проводник и по нему течет электричество. Пока это происходит, некоторые электроны переходят из ионизированных обратно в неионизированные. Когда это случается, они испускают вспышку света. Цвет этого света зависит от того, какой газ используется. Вот если бы батарейки заменить импульсным источником питания, искрообразование будет непрерывный. Если частота пульса была достаточно высокой, искры сливались бы вместе и, казалось бы, испускали постоянный свет.

Следующий шаг заключается в заключении конденсатора в стеклянный шар, наполненный газом. Если мы затем уменьшите давление газа в сфере, газа станет больше проводимость, и мы можем отодвинуть электроды дальше друг от друга, делая его легче увидеть свет. (В этот момент конденсатор больше не работает как конденсатор, потому что через него протекает ток, но Я все равно назову его одним, потому что именно так все и началось. ) правильная комбинация частот (обычно около 10 000 колебаний в секунду), напряжение (около 2000 вольт), низкое давление (1/70 атмосфера) и расстояние (от 3 до 4 дюймов) газа между двумя Электроды обладают такой проводимостью, что через них может легко протекать ток. Он будет светиться ровным мягким светом. Но этот случай из тех, в которых природа не любит однообразия. Небольшие колебания температуры газа создать более теплые зоны, где проводимость газа выше, чем прилегающие районы. Поскольку ток ищет путь наименьшего сопротивления, больше тока будет течь через эти более теплые области, нагревая их больше, поэтому через них протекает больший ток и так далее. Потому что актуальнее проходит через эти потоки, он светится ярче. Эти ярко светящиеся потоки – это потоки, из которых состоит световое шоу в плазменная сфера. Центральный металлический электрод внутри плазменного шара одну сторону конденсатора, который мы только что закончили превращать в свет лампочка. Другая сторона находится внутри блока питания, как уже упоминалось. до. Выбрав правильную смесь газов для заполнения сферы, полосы приобретают интересные цвета, потому что каждый газ светится характерный цвет. Газы, используемые в плазменных сферах, обычно аргон, неон и азот, дающие синий, красный и белый цвета.

все это осталось сделать так, чтобы плазменная сфера больше походила на те, что в магазинов заключается в укорачивании длин проводов между компонентами и нарисуйте сферу немного больше. Выполнение этого дает следующее (правда, художественно-сложная) диаграмма.

Дно пластина конденсатора теперь находится внутри основания плазменной сферы.

Как текущий в пароходе проходит газ, он его нагревает. Поскольку теплый газ поднимается, светящийся серпантин поднимается вместе с ним. Вот почему светится пароходы всегда движутся вверх в плазменных сферах.

Интересный вопрос: почему образуются более толстые и яркие потоки, когда палец касается внешней стороны стеклянной сферы?

Механизм которым электрическое поле может соединить две стороны цепи поперек пластины конденсатора, фактически не проводящие ток, называется «емкостной связью». На это влияет что угодно который изменяет способность конденсатора удерживать заряд, например смена материала между ними. В случае с пальцем вы введение чего-то, что увеличивает емкостную связь в одном небольшая локация. Это означает, что вокруг области, которой вы коснулись, есть более сильное электрическое поле, что означает, что через него может проходить больший ток любые стримеры, которые находятся рядом с этой областью. Более актуальный означает, что они светятся ярче и имеют тенденцию быть более стабильными.

Причина, по которой вы ничего не чувствую, когда касаешься сферы, это то, что нет тока проходит через стеклянную оболочку и попадает в палец. Текущий не течет от центрального электрода через стеклянную сферу. Скорее, он прыгает туда-сюда между центральным электродом и внутри стеклянной сферы так быстро, что вы не можете видеть человека импульсы. Этот процесс подобен резиновому мячику, прыгающему туда-сюда. между двумя стенами так быстро, что кажется сплошным потоком.

Один трюк с плазменные сферы — это держать рядом с собой флуоресцентный свет.

Пульсирующий поле вокруг стеклянного шара достаточно сильное, чтобы возбудить ртуть газ внутри люминесцентной лампы, который, в свою очередь, возбуждает флуоресцентное покрытие на внутренней стороне стеклянной спирали и заставляет ее светиться.

Если вы хотите более подробное и научно более правильное объяснение того, как плазменные сферы работают, посетите превосходный сайт Сэма Бэрроу по адресу: http://www. powerlabs.org .

Пожалуйста, нажмите ЗДЕСЬ посетить мой основной сайт и просмотреть 90 других страниц, охватывающих все от металлодетекторов до ракетных двигателей.

Плазменные шары Источники

Краткая история плазменных глобуса были изобретены Николой Теслой незадолго до 1892 года. Стеклянные клеммы катушки Тесла, содержащие газы низкого давления, были часть усилий Теслы по разработке нового источника освещения, не охватываемого в Патенты Эдисона. В 1974 году это же устройство стало арт-объектом, когда Уильям Паркер, стажер музея Эксплораториум в Сан-Франциско, переделывал старый «Аргон Научная выставка «Свеча» для создания длинного плазменного стримера. Паркер назвал Устройство «АМ Молния». Его более поздние устройства были сферическими и содержали различные газовые смеси, производящие широкий спектр нелинейной плазмы явления. Паркер выставил их в Кембридже, Массачусетс, на Галерея MIT Compton в 1985, и продал большие версии науке музеев мира. Краткая инструкция Bill B. Plasma Sphere для опытных пользователей. любители электроники: Сначала построил крошечную катушку Тесла на основе трансформатор обратного хода. Единицы обратного хода могут быть из старых телевизоров или мертвых компьютерных мониторов. Собери свою Теслу Катушка, использующая одну из следующих схем: Цепь катушки зажигания Дона Клипштейна. Схема обратной связи Сэма Голдвассера Схема мини-катушки от TESLA GROUP (можно использовать для Plasma Sphere) Еще одна схема мини-катушки от Tesla Group Ваша катушка должна быть в состоянии генерировать искру около 1,5 см длина. Затем приобретите «декоратор» мощностью 40 Вт с 4-дюймовым четким сферическим светом. лампочка. Их продают крупные магазины, такие как Ernst или Fred Meyer. Подсоедините высоковольтный провод от вашей мини-катушки Тесла к основанию лампочка. (Неважно, какой контакт лампочки вы используете.) Выключите зажгите свет и включите катушку, и вы увидите фиолетовые «плазменные пальцы». извержение опор нити накала в лампочке. (В некоторых случаях Вы можете улучшите это, прикрепив немного алюминиевой фольги к одной стороне лампы. Соедините фольгу с землей. Более того, вы можете улучшить визуальное контраст. Просто используйте черную аэрозольную краску, чтобы покрыть фольгу.) Если вы хотите стать амбициозным, вы можете убрать лампочку. Вместо этого создайте свой собственный стеклянный шар. Используйте стеклянную банку, а еще лучше кипящая колба из почтовой химии поставщик или лаборатория стеклянный наряд. Пробка с пробкой на 3 отверстия. Обеспечьте два шланга, один для впрыска газа, другой в качестве выхода. Вставьте наливной шланг глубоко в колбу, чтобы впрыснутый газ мог толкать воздух перед собой. Наклейте слой бумажное полотенце вокруг конца газовой трубки внутри колбы. (Или, возможно, наденьте немного стекловолокна на конец трубки. ) Это действует как газовый диффузор для предотвратить турбулентное перемешивание. Вставьте провод в одно отверстие, пока H.V. терминал, с наконечником провода по центру колбы. Включите тесла, выключите свет, затем используйте чистый аргон, чтобы медленно промыть азот из стеклянного шара (сварочный аргон достаточно чистый. Обратите внимание, что аргон немного тяжелее воздуха.) Поскольку N2 и O2 заменены Аргон, малый коронный разряд на проводе в глобусе будет нарастать больше и больше. Когда выделения большие и белые, выключите аргоном и пережать шланги. При желании заделайте отверстия в пробках эпоксидной смолой. (не используйте силиконовый герметик, пары уксусной кислоты разрушают плазму эффект.) Рентгеновское/ионизирующее излучение лампочек Заметка о рентгене. При размещении на катушке Теслы некоторые маленькие лампочки не производят фиолетовые стримеры плазмы. Вместо этого пространство внутри лампочки остается темный. Но стекло мерцает голубым, белым, а иногда и зеленым. Этот показывает, что в колбе довольно жесткий вакуум. И при высоком напряжении (выше 10 кВ) такая лампа будет производить мягкое рентгеновское излучение в виде электронов врезаться в стекло и вызвать рентгеновскую флуоресценцию через «тормозное излучение». ОБЫЧНО интенсивность рентгеновского излучения незначительна. Они слишком малы, чтобы зажечь люминесцентный экран. (Нельзя смотреть на свои кости! Ой, как жаль.) Они могут пройти сквозь алюминиевую фольгу и картон, но не через сталь. Но они заставят счетчик Гейгера изрядно РЕВАТЬ с щелчок, но только в том случае, если зонд GM имеет тонкое окно (для альфа-частиц и рентгеновские лучи ниже 50 кэВ.). Отклик счетчика Гейгера с альфа-окном на рентгеновской лампочке примерно столько же, сколько на куске урана минеральная. Рентгеновские источники: все радиолампы, ЭЛТ, многие типы малых лампочки для приборов, продолговатые лампы для аквариумов, лампочки для аналоев, лампочки для музеев, лампы указателей выхода, ввинчиваемые рождественские лампочки и т. д., любые небольшие дешевые лампы накаливания лампы без аргона. Они будут производить слабые низкоэнергетические ионизирующее излучение при использовании в качестве «плазменного шара». Я слышал, что выход рентгеновского излучения немного выше, если нить накаливания через плавучая батарея. И гораздо выше, если кусок заземленной металлической фольги приклеивается к концу лампочки. Так, чтобы избежать даже малейшего рентгена опасность, используйте только большие 4-дюймовые сферические колбы для вашего «плазменного шара». Или, по крайней мере, используйте только лампы, дающие ярко-синий/фиолетовый свет. газовое свечение на нити. Если вы сомневаетесь, используйте счетчик Гейгера для обнаружения любого рентген. Держитесь подальше от этих маленьких зеленых флуоресцентных аквариумных лампочек! Вот некоторая информация о радиации, сравните опасность рентгеновского излучения с риском поездки на каноэ и поедание арахисового масла. Строительные статьи в журналах , август 1997 г. ELECTRONICS NOW (журнал), Build the Poor Man’s Plasma Глобус, Р. Яннини и Марк Спивак. Используйте декоративный сферический свет лампа и блок питания 12 В на полевых транзисторах и трансформатор обратного хода. 1990 РАДИО ELECTRONICS ELECTRONIC EXPERIMENTS РУКОВОДСТВО (журнал), ELECTRONIC ТОРНАДО Роберта Яннини. Схема и инструкция по сборке регулируемый блок питания для плазменной сферы, с аудиовходом, регулируемый импульс и интенсивность (примечание: плазменные сферы не нуждаются в вакуумном насосе, используйте банку, полную чистого гелия или чистого аргона при 1 атм.) 1990 RADIO ELECTRONICS ELECTRONIC EXPERIMENTERS РУКОВОДСТВО (журнал), (журнал), ПОСТРОИТЬ ЛАМПОЧКУ МОЛНИИ, Винни Воллоно. Планы на простой плазменная сфера на основе автомобильной катушки зажигания, симистора и 6″ лампочка Прошлые выпуски журнала RADIO ELECTRONICS, журнала HANDS-ON ELECTRONICS, и журнал EXPERIMENT’S HANDBOOK можно приобрести в местном публичная библиотека через службу межбиблиотечного абонемента. Связаться со ссылкой стол письменный. Также см. Плазменная сфера без вакуумного насоса для получения дополнительной информации. СТАРЫЕ ССЫЛКИ ПОТЕРЯЛИСЬ? Попробуйте http://archive.org, «Wayback Machine» Он предлагает миллиарды старых веб-сайтов и даже некоторую графику. Но это не для поиска. Вы должны знать URL-адрес старого сайта. Быстрая ссылка на старые сайты: просто добавьте этот префикс к любому просроченному URL-адресу: http://web.archive.org/web/*/

Плазменный шар! Что это такое и как это работает? | Научный проект

Научный проект

Уровень: 6-9 классы; Тип: Физика

Определить, что такое плазменный шар и как он работает.

Скачать проект

Оценка

Средняя школа

• Что такое плазма?
• Что такое ионы?
• Что такое инертные газы?
• Что такое катушка Тесла и как она используется?
• Какие меры предосторожности следует соблюдать при работе с плазменным шаром?
• Как электричество генерируется и проводится в плазменном шаре?

Студент получит базовую информацию о явлении, называемом плазмой, и о применении этой уникальной катушки. Прежде всего, плазма возникает всякий раз, когда атомы газа нагреваются до очень высоких температур. В результате атомы обладают такой большой энергией, что при их столкновении отбрасываются электроны. Что такое плазма, так это группа электронов и ионов. Плазменный шар — электрический прибор, изобретенный Николой Теслой в 189 г.4. В 1980-х приобрел популярность. По сути, это стеклянный шар с центральным электродом. Шар заполнен смесью инертных газов. Он работает точно так же, как чирковая катушка, и полезен при проведении электрических экспериментов. По сути, его можно рассматривать как миниатюрную катушку Теслы. Внутри шара находится катушка проволоки, через которую проходит очень высокая частота. В переводе это означает, что электроны в проводах колеблются очень быстро. В результате атомы вокруг катушки теряют свои электроны и образуется плазма. Поскольку из шара удалена (высосана) часть воздуха, очень легко произвести электрические искры и легко их увидеть. Короче говоря, плазма — это частично ионизированный газ, и поэтому способность отрицательных зарядов перемещаться делает ее очень чувствительной к электромагнитным полям. Плазма, обладающая этими уникальными свойствами, считается четвертым состоянием вещества.

Этот научный эксперимент также служит для ознакомления учащихся с основными процессами науки, такими как важность использования контроля, идентификации зависимых и независимых переменных, сбора данных, графического или графического представления данных и могут лучше судить о достоверности и надежности своих выводов. Они берут на себя роль ученых и в процессе учатся действовать как единое целое.

• Плазменный шар (продается в магазинах игрушек)
• люминесцентная лампа (приобретается в местном хозяйственном магазине),
• деревянный табурет или деревянный стул (не металлический)
• несколько копеек и мультиметр (взял из школьного кабинета физики).

1. Соберите все материалы, которые вам понадобятся для этого проекта. К ним относятся плазменный шар, люминесцентная лампа, деревянный стул или табуретка, несколько монет и мультиметр, взятые в школьной физической лаборатории. Попросите кого-нибудь стать помощником или партнером
2. Скопируйте таблицу данных, представленную на следующей странице, чтобы вы могли легко записывать свои наблюдения.
3. Начните с того, что положите руку на плазменный шар. Запишите, что произошло.
4.  Теперь поместите флуоресцентную лампу рядом с плазменным шаром. Запишите, что произошло.
5. Попросите своего напарника помочь с этим. Встаньте на стул и положите руку на мяч. Не прикасайтесь к концам люминесцентной лампы, которую вы сейчас попросите напарника передать вам. ХОРОШО. Теперь попросите вашего партнера передать вам люминесцентную лампу. Что случилось? Запишите свое наблюдение.
6. Встань со стула. Встаньте на землю и повторите шаг 5. Что случилось? Записывать!
7. Поместите монетку на вершину плазменного шара. Теперь осторожно коснитесь монетки другой копейкой. Не трогай пальцем! Вы получите шок!
8. Теперь измерьте электрический потенциал вокруг шара, поместив первый стержень на поверхность стекла и перемещая второй стержень. Приготовьтесь нарисовать электрическое поле вокруг шара, проведя измерения вокруг него. Завершите свою схему.
9. Напишите свой отчет. Включите все ваши наблюдения и вашу диаграмму. Не забудьте включить свою библиографию, а также основную информацию, которую вы получили в ходе исследования. Вам понравилось делать этот проект? Что вам понравилось в нем? Есть ли какие-то шаги, которые вы предприняли бы, чтобы узнать больше о плазменном шаре и самой плазме.

                                                                            Таблица наблюдений



Что произошло, когда:	Наблюдения и ответы
#1 .Положи руку на мяч
#2. Размещение люминесцентной лампы рядом с шаром
#3. Вручили люминесцентную лампу на стуле
#4. Был передан флуоресцентный на 9 этаже0174
#5. Положите монетку на шар
#6.Коснились пенни за копейкой на мяче



1.  Похоже ли электрическое поле на поле вокруг точечного заряда?
2.   Сможете ли вы найти эквипотенциальные линии?
3.   Используя измерения, можете ли вы рассчитать, сколько потенциальной энергии вам нужно, чтобы зажечь люминесцентную лампу?

Термины/понятия: Материя, состояния вещества, электроны, ионы, инертные газы, парциальный вакуум катушки Тесла, проводник, емкость, электрическое поле, мультиметр.

Ссылки:

Эйзенкрафт, А. Активная физика, пришло время, Inc. Армонк, Нью-Йорк, 1998

[адрес электронной почты защищен]

Заявление об отказе от ответственности и меры предосторожности

Education. com предоставляет идеи проекта научной ярмарки для ознакомления только цели. Education.com не дает никаких гарантий или заявлений относительно идей проекта научной ярмарки и не несет ответственности за любые убытки или ущерб, прямо или косвенно вызванные использованием вами таких Информация. Получая доступ к идеям проекта научной ярмарки, вы отказываетесь и отказаться от любых претензий к Education.com, возникающих в связи с этим. Кроме того, ваш доступ к веб-сайту Education.com и проектным идеям научной ярмарки покрывается Политика конфиденциальности Education.com и Условия использования сайта, включая ограничения об ответственности Education.com.

Настоящим предупреждаем, что не все проектные идеи подходят для всех отдельных лиц или во всех обстоятельствах. Реализация любой идеи научного проекта следует проводить только в соответствующих условиях и с соответствующими родителями. или другой надзор. Чтение и соблюдение мер предосторожности всех материалы, используемые в проекте, является исключительной ответственностью каждого человека. За дополнительную информацию см. в справочнике по научной безопасности вашего штата.

Плазменный шар | ASSIST

Плазменные шары часто используются для демонстрации физики электрических токов в школьных научных лабораториях. Они состоят из толстой прозрачной стеклянной сферы, в центре которой находится высоковольтный электрод (катушка Тесла). Сфера заполнена смесью инертных газов, таких как неон, аргон, ксенон и криптон, в частичном вакууме и питается от низковольтного источника питания. Когда плазменный шар работает, образуются лучи цветного света, которые распространяются от высоковольтного электрода к внешней стеклянной сфере по мере того, как газы внутри ионизируются.0404 1, 2, 3 . Вокруг шара также создается электромагнитное поле, которое уменьшается по мере удаления от электрода ⁴ .

Плазменные шары обычно считаются безопасными устройствами, однако при работе с любыми устройствами, генерирующими электрический ток, необходимо соблюдать несколько мер безопасности. Плазменные шары являются источниками малых уровней тока, статического заряда и электромагнитных волн, которые могут представлять опасность для некоторых пользователей и определенных электрических устройств ^{4, 5, 6} .

Указания по технике безопасности при использовании плазменных шаров

• Убедитесь, что люди с заболеваниями сердца, медицинские устройства, такие как кардиостимулятор, имплантированный дефибриллятор, кохлеарный имплант или слуховой аппарат, не касаются плазменного шара ³ . При прикосновении рукой от шара к земле через тело будет проходить небольшой ток. Этот ток может мешать работе медицинских электрических устройств. В одном источнике рекомендуется, чтобы люди со специальными медицинскими устройствами наблюдали с расстояния не менее двух метров. ⁷
• Не оставляйте руку на мяче в течение длительного времени , так как будет выделяться значительное количество тепла.
• Никогда не беритесь за мяч мокрыми руками , так как это может привести к удару ⁶ .
• Держите электронные устройства, такие как мобильные телефоны и компьютеры, вдали от работающего плазменного шара , поскольку производимые ими частоты могут мешать их функционированию ⁸ .
• Держитесь подальше от металлических поверхностей, металлических предметов и снимайте любые металлические украшения перед использованием плазменного шара. Прикосновение к металлическому предмету при касании мяча вызовет небольшой разряд статического электричества ⁶ . Любой металлический предмет, касающийся шара, быстро нагревается и может вызвать ожоги и возгорание ⁸ .

Некоторые подходящие действия (соблюдая приведенные выше указания по технике безопасности):

• Обратите внимание на различные шаблоны, созданные путем размещения:
  • Один палец; или все кончики пальцев или вся ладонь на плазменном шаре
  • Ваши руки в разных положениях на плазменном шаре
• Посмотрите, как люминесцентная лампа освещает:
  • Удерживая один конец стеклянной части флуоресцентной трубки (НЕ металлический колпачок), поднесите трубку к плазменному шару и аккуратно положите другой конец (НЕ металлический колпачок).

Ссылки и дополнительная литература:

^1′ Введение: что такое плазменный шар и как он работает? как это работает (по состоянию на август 2018 г.)

^{2 »} Эксперименты с плазменным шаром’, Программа путешествий «Чудеса физики», веб-сайт Университета Висконсина в Мэдисоне, https://wonders.physics.wisc.edu/plasma-ball-experiments/ (2008)

³ ЗАЖИМЫ. 2015. GL194 Использование плазменного шара . Сайт CLEAPSS. http://science.cleapss.org.uk/ (требуется вход в систему.)

⁴ «Плазма: четвертое состояние», веб-сайт «Наука в школе», https://www.scienceinschool.org/article/2016/plasma -четвертое государство/ (2016)

⁵ ‘Physics Van – Plasma Ball’, Physics Van, веб-сайт Университета Иллинойса, https://van.physics.illinois.edu/demos/Plasma%20Ball/Plasma%20Ball.php (по состоянию на август 2018 г.)

⁶ Specialty Toys Direct. нд Plasma Globe Руководство пользователя , веб-сайт Specialty Toys Direct, https://www. stdi.ca/amazon/plasma-globes/Plasma%20Globe%20Owners%20Guide%20-%20Web.pdf (по состоянию на август 2018 г.)

⁷ Рейланд, Роберт. 2007. Плазменные шары и «Емкость тела» , веб-сайт проекта «Современное физическое образование», https://newsite.cpepphysics.org/wp-content/uploads/2021/10/Plasma-Globes… (ссылка обновлена ​​в апреле 2022 г.)

⁸ «Трюки с плазменным шаром» , Научный веб-сайт, https://sciencing.com/plasma-ball-tricks-7613499.html (2017)

«Как работают плазменные лампы?», Новостной веб-сайт Softpedia, https://news.softpedia.com/news /How-do-Plasma-Lamps-Work-77633.shtml (ссылка обновлена ​​в сентябре 2019 г.)

«Плазменный шар», факультет физики, веб-сайт Оксфордского университета, https://www2.physics.ox.ac.uk/ ускорение/ресурсы/демонстрации/плазменный шар (по состоянию на август 2018 г.)

«Плазменный шар — большой», веб-сайт Questacon, https://shop.questacon.edu.au/Plasma-Ball-Large.html (по состоянию на август 2018 г. )

«Плазменный шар», веб-сайт Википедии, https:// en.wikipedia.org/wiki/Plasma_globe (2018)

«Plasma Globes», ACS Publications – веб-сайт новостей химической и инженерной науки, http://pubsapp.acs.org/cen/whatstuff/86/8643sci3.html? (октябрь 2008 г.)

Рейланд, Роберт. 2002. Studying the Electric Field Near a Plasma Globe , веб-сайт проекта Contemporary Physics Education Project, https://newsite.cpepphysics.org/wp-content/uploads/2021/10/Studying-Elec… (ссылка обновлена ​​в апреле 2022 г. )

Репродукции плазменных шаров на продажу

Метки:

плазменный шар, плазменный шар, молния

Плазменный шар

Автор: Fredwick

От €17,91 круто, электричество

плазменный шар Art Print

By kikapup

От 21,90 €

Теги:

волшебный плазменный шар, плазменный шар, хрустальный шар, электричество, светящийся, лавовая лампа, светящийся шар, электрический шар

Magic plasma ball Art Print

By PMDesigns222

From €17. 91

Tags:

plasma, electricity, plasma ball

Plasma fun Art Print

By Elysian Photography

From €33.74

Tags:

плазма, плазменный шар, наука, синий, розовый

Plasma Ball Art Print

By Pearbur

From €21,90

Теги:

плазменный шар, шар, свет, энергия, плазма, излучать, круто, бедра, новый, триповый, психоделический

Plasma Ball Art Print

By nurPles

От 23,72 €

Теги:

плазма, глобус, фиолетовый, лаванда, плазменный шар в лиловой лаванде, плазменный шар, шар, биркеланд, биркеландские токи, заводной, психоделический, дель productions

PATTERN DESIGN STUDY #68 – Plasma Globe in Purple Lavender Art Print

By DEL-Productions

From €29. 19

Теги:

плазма, плазменный шар, фиолетовый, синий, отредактированный, цвет, черный

0074 Plasma Ball Art Print

от MaxCarter

от € 28,72

TAG:

Плазменный мяч

Plasma Ball Art Print

от Arbobtobio

Из € 21.

9. энергия, сила, ботаник, цвет, сырая энергия, веселье, развлечение, мяч, искусство природы, естественное

Mind Bender Art Print

By Douglas M. Paine

From €21,90

Теги:

плазменный шар, шар, Плазма, наука, заводной, синий, фиолетовый, розовый, черный, Колорадо, Анна Хортон

Plasma Ball Art Print

By annaHorton

From €21.90

Tags:

идиот, тупой, придурок, ученый, электричество, удар молнии, исследователь, плазма, плазменный шар From €21. 90

Теги:

абстракция, шар, глобус, лампа, свет, ночь, плазма, плазменная лампа, плазменный свет, мощность, наука, технология, электричество, вселенная

Плазменный шар крупным планом Art Print

от Tagplace

от € 20,89

Теги:

Science, Plasma Ball

Великий плазменный мяч Fire Art. , наука, легкий, пурпурный, электрический, розовый, синий, энергия, абстрактный, черный, круто, лампа, ботаник, компьютерщик, глобус, молния, шар, физика, плазменная лампа, мощность, сфера, яркий, колба, мультфильм, крупным планом, цвет, милый, темно, Электрический шар, Электрический, Инженер, весело, Макрос, оранжевый, Плазменный шар, Плазменный свет, Психоделический, Красный, солнце, технологии, Tesla, Вселенная, Рыжих, 2020, 70-е годы, 80-е годы

Plasma Ball Variant Art Print

By brianstorm90

От 21,90 €

Теги:

плазма, плазменный шар, шар, электричество, наука, свет, фиолетовый, электрический, розовый, синий, энергия, абстракция, черный, круто , лампа, ботаник, компьютерщик, глобус, молния, шар, физика, плазменная лампа, мощность, сфера, яркий, колба, мультфильм, крупным планом, цвет, милый, темно, электрический шар, электрический, инженер, весело, макрос, оранжевый, плазма глобус, плазменный свет, психоделический, красный, солнце, технологии, тесла, вселенная, желтый, 2020, 70-е, 80-е

Plasma Ball Halftone Art Print

By brianstorm90

От 21,90 €

Теги:

закат, солнце, деревья, тени, плазма, плазменный шар, оранжевый, желтый, теплый, яркий, привлекающий внимание

Sunset and Plazma Пейзаж Арт Принт

By mixmayter

От 25,53 €

Метки:

электрик, темный, черный, плазма, шар

ELECTRIC LAYOUT Art Print

By jonottoday

9 90 201092 Теги:

3

2 €0003

плазменный шар, энергия, электричество, разноцветный

Плазменный шар , Art Print

By CHELLESSE

From €21. 90

Теги:

плазменный шар, электрический, свет, сфера

Plas003 Art Print Simon-dell

From €23,72

Теги:

плазма, глобус, наука, электричество, свет, космос, шар, галактика, звезды, астрономия, электрический, синий, молния, туманность, плазменный шар, космос, ночь, орбита , сила, аннотация, наса, солнечная, вселенная, плазменный шар, энергия, луна, сфера, атлас, комета, континенты

Plasma Globe Art Print

от типа Design

от 21,90 €

Теги:

Плазма, мяч, фиолетовый, черный, крутой

Плазма-симпатичный открой для олах.

Теги:

абстрактное световое искусство, абстрактный свет, абстрактные световые лучи, плазменный шар, электрические лучи, лучи света, лучи, абстракция, свет, крупным планом, абстрактное искусство, плазма, макрос, абстрактный синий свет, синий, абстрактный розовый свет, розовый, плазменный свет, плазменные лучи

Абстрактный плазменный шар Арт Принт

Автор: Аврил Харрис , пурпурный, легкий, Физический, физик, Электротехника, Инженер, Заголовки, Компьютерщик-дизайн, Агрегированное состояние, Колба, электричество, лампа, мяч, Электрический, Глобус, мощность, наука, технологии, Энергия, весело, Плазменный глобус, Tesla

Заголовок плазменный шар ботаник гаджет с эффектом света плазменный шар плазменная лампа дизайн заголовка Art Print

от Sopfanna

от € 21,90

Теги:

Plasma Ball Light Physics Nature Lightning

Plasma Art Print

от Eric-Rorich

от € 21,90

Tags:

905

. жуткий, электрический

Plasma Ball Art Print

By petemar12

От €19,69

Теги:

черный, синий, электрический, энергия, стекло, зеленый, лист, листья, свет, природа, плазма, плазменный шар, красный , наука, вены

Science and Nature Art Print

By WorldDesign

От €51,03

Теги:

абстракция, фон, черный, синий, крупный план, крупный план, разноцветный, электрический, электричество, высоковольтный электрод, лампа, молния, макро , разноцветный, орб, розовый, плазма, плазменный шар, плазменный шар, плазменная лампа, психоделический, фиолетовый, сфера, tesla

Разноцветный плазменный шар Art Print

By Adam Nixon

From €36,48

Теги:

плазменный шар, наука, эксперимент, ученый, свет, технология

Plasma Ball Art Print

By Honney-Arts

От 21,90 €

Теги:

плазма, тесла, электрический, шар, свет, наука, триповый

Plasma Ball Art Print

Автор: Jamescrab

От €21,90

Теги:

животное, животные, бизон, черный, синий, буйвол, буйвол, бык, кристалл, энергия, природа, плазма, плазменный шар, красный, наука , живая природа

Bull Bison Power Art Print

By WorldDesign

От €51,03

Теги:

плазменный шар, плазма, молния, синий, розовый, цвет, цвет, ксенон, криптон, неон, плазменный свет, катушка тесла, никола тесла , Билл Паркер, лампа накаливания, газоразрядная лампа высокой интенсивности, высокое напряжение, лампа, плазменная лампа, формы, узоры, сложные, динамические, движение

плазма, шар, дуги, розовый, синий, колорадо, сша, anna horton

Plasma Art Print

By annaHorton

От €21,90

Теги:

сфера, шар, пузыри, плазменное искусство, флюидарт, фотоарт

Сфера в сфере Art Print

By Ioka

From €21. 90

Tags:

молния, шар, энергия, плазма, электричество, электричество, сила, гром

Lightning Ball Art Print

From09 Crow 20,9 €0

Теги:

плазма, шар, наука, химия, классно, современно, весело, уникально

Plasma Ball Focus Art Print

By Adam Bisson

От €21,90

Теги:

,

hf плазма

Plasma Art Print

By StevenElliot

From €21.90

Метки:

плазма, шар, молния, эксперимент, наука, электричество, винтаж, классика, изобретение

Vintage Plasma Ball Art Print

By Slydell1

От €17,91

Теги:

плазма, кровь, клетка, вода, красный, синий, белый, желтый, стекло, шар, сфера, капли, капельки

Плазма Art Print

By KellyHulbert

От €22,81

Теги:

круто, электричество, эксперимент, фанки, молния, плазменный шар, сила, фиолетовый

смотри в плазменный шар! Художественная печать

Автор: markbailey74

From €21,90

Метки:

eremite, сила, плазменный шар, женщина, пещера, остров, пещерный остров, туман

Eremite Art Print

By Michaellopes

From €20,97

3,

Теги: 90 Глобус, Плазма, Электрический, Плазменный шар, электричество, наука, легкий, Энергия, Тесла, Плазменный шар, мяч, Электрический, Эксперименты, Электроника, напряжение, мощность, светодиод, Взломать, лампа, весело, Физический, лампочка, лампочка, Колба , сделай сам, электрический свет, как, Томас Эдисон, батарея, эксперимент, Эдисон, флуоресцентный, схема, технология, изобретение, ток

Electric Globe Art Print

By Wasabi67

от 22,81

Теги:

Энергия, плазма, рука, мяч, руки, радуга, красная, фиолетовая, Sparkle, Blur

Energitic Art Print

на S-T-k-u

From €21,90

Теги:

магия, фиолетовый, лампа, электрический, черный, плазма, абстракция, фон, шар, заряд, цвет, ядро, корона, разряд, электричество, энергия, шар, свет, молния, ядро, шар, явление, физика, плазменный шар, мощность, реакция, наука, научный, зрелище, захватывающий, сфера, технология

Blue Plasma Art Print

By Simon1965

От 22,81 €

Теги:

электрический глобус, глобус, плазма, электрический, плазменный шар, электричество, наука, свет, энергия, тесла, плазменный шар, шар, электрический, эксперименты, электроника, напряжение, мощность, светодиод, взломать, лампа, веселье, физика, лампочка, лампочка, лампочка, сделай сам, электрический свет, как, Томас Эдисон, батарея, эксперимент, эдисон, флуоресцентный, схема, технология, изобретение, ток, инженерия, инженер

Amber Glow Art Print

By wasabi67

От €18,67

Теги:

магия, фиолетовый, лампа, электрический, черный, плазма, абстракция, фон, шар, заряд, цвет, ядро, корона, разряд, электричество , энергия, глобус, легкий, молния, ядро, шар, явление, физика, плазменный шар, сила, реакция, наука, научный, зрелище, захватывающий, сфера, технология

Plasma Ball Art Print

By Simon1965

От €22,81

Теги:

плазменный шар, плазменная лампа, свет, неон, светящийся, электрический, электричество, катушка тесла, ток, искра, дуга, удар, молния, круто, фанки, наука, черный, синий, розовый, красный, дерево45

PLASMA BALL of doom Art Print

By Tree45

От 20,06 €

Теги:

вибрация жизнь — это все об этом теперь носите это стильно, темный плазменный шар, картофельное пюре, энергия, темный, белый, тайна, плазма, тесла, частота, вибрация

ЧАСТОТА Art Print

от Diazdmc

от € 21,90

Теги:

Ball, Sphere, Purple, Blue, VENS, Bright, Abstract

Plasma Ball Print

By Starflowergirl

от € 17.

03

. от Starflowergirl

от € 17.91919

99. шар, электричество, ток, схема, электрический, свет, молния, сфера, плазменный шар, scifi, футуристический, черно-фиолетовый, розовый, электростатический, статический, наука, энергия, галактика, мощность, вектор, обои, фон, узор, гаджет , лампа, плазменная лампа, искусство новизны, скачок напряжения, источник энергии, искры, диско-шар, яркий, красочный, вселенная, планета, ностальгия, 80-е, игрушки 80-х

ПЛАЗМЕННАЯ СФЕРА ИСКУССТВА! Art Print

By TYNEY92

From €17.91

Метки:

узор, поп арт, калейдоскоп, мандала, глобус, шар, плазма, бохо, тай краситель, звезда

Beacon — Psychedelic Mandala Art Print 9000 Райан Ливингстон

От €17,91

Теги:

плазменный шар, электричество, статическое электричество, узор, узоры, энергия, яркая идея, мозговой штурм, будущее, футуристический, глобус, глобусы, стеклянный шар, стеклянные шары, высокое напряжение, технология , свет, вдохновение, плазменные шары, дуга, сфера, сферы, удар, наука, искра, ток, электрический ток, напряжение

Plasma Ball Art Print

By davidwallphoto

От 23,26 €

Теги:

узор, поп-арт, калейдоскоп, мандала, радуга, глобус, шар, плазма, бохо, краситель для галстука

Artchededole Plasmagoria Распечатать

By Ryan Livingston

From €17,91

Теги:

плазма, шар, ретро, ​​свечение, неон, электрический, розовый, синий, пурпурный, излучать, 80-е, 90-е

Plasma Ball Art Print

Octal700

From €19,41

Теги:

плазменный шар, электричество, статическое электричество, узор, узоры, энергия, яркая идея, мозговой штурм, будущее, футуристический, глобус, глобусы, стеклянный шар, стеклянные шары, высокое напряжение, технология, свет , вдохновение, плазменные шары, дуга, сфера, сферы, удар, наука, искра, ток, электрический ток, напряжение

Plasma Ball Art Print

By davidwallphoto

От €23,26

Теги:

плазма, элементы, шар , лампа, электрическая, молния, свет, синий, красный, черный, разноцветный, классный

Plasma Ball Art Print

By spyderboy8

От €20. 25

Теги:

плазменный шар, шар, молния, кошка, котенок, котята, котенок, котята, электрический, электричество, ретро, ​​круглый, мультфильм, логотип, космос, возраст, ретровейв, синтвейв, вапорвейв, киберпанк, электро, наука, физика, тесла, лапа, лапы, pawprint, pawprints

Plasma Cats Art Print

By FelisAstrum

ионизация, туманность, частота, футуристический, излучать, светящийся, фоны, электрический, статический, плазменный шар, плазменный свет, электрическая дуга, искра, пространство, красочный, концепция, яркий, цвет, электрод, стекло, красивый, напряжение, луч, яркий , Магия, ночь, Красный, Розовый, луч, Светиться, цвет, Синий, темно, технологии, пурпурный, Физический, Черный, Абстрактные, Молния, Электрический, наука, Энергия, мощность, задний план, электричество, Сфера, легкий, мяч, Плазма

Плазменный шар крупным планом синий фиолетовый фиолетовый и красный Art Print

Автор James Cole

От €28,27

Теги:

энергия, смешно, модно, природа, мило, любовь, лоза, звезда, мем, наука, счастье , tiktok, тренды, весело, Tumblr, круто, ботаник, кофе, перерабатывать, окружающая среда, медитация, красный, желтый, оранжевый, звезды, вселенная, положительный, кофеин, мяч, сфера, энергичный, энергетический шар, пси, сила, силовой шар , спираль, энергетическая спираль, символ, символ, глаз, третий глаз, плазма, плазменный шар, трайбл, племя, реферат

Abstract Glowing Star Art Print

Автор: PorinArt Tumblr, круто, ботаник, кофе, перерабатывать, Окружающая среда, Размышление, Зеленый, Пакет, Синий, Звезды, Вселенная, Положительный, кофеин, мяч, Сфера, Энергичный, Энергетический шар, psi, Пси-шар, мощность, Силовой шар, Сфера силы , спираль, энергетическая спираль, спиральный шар, символ, символ, глаз, третий глаз, плазма, плазменный шар, племенной, племя, реферат

Energy Sphere Art Print

By PorinArt

От €21,90

Теги:

фосфоресцировать, ионизация, туманность, частота, футуристический, излучать, светящийся, фон, электрический, статический, плазменный шар, плазменный свет, электрическая дуга, искра, пространство, красочный, концепция, яркий, цвет, электрод, стекло, красивая, напряжение, луч, яркий, магия, ночь, красный, розовый, луч, светиться, цвет, синий, темно, технология, пурпурный, физика, черный, абстракция, молния, электричество, наука, энергия, мощность, фон, электричество, сфера, свет, шар, плазма

Хаотический плазменный шар сине-фиолетовый фиолетово-красный Art Print

Автор James Cole

From €28,27

Теги:

фосфоресцировать, ионизация, туманность, частота, футуристический, излучать, светящийся, фон, электрический, статический, плазменный шар , Плазменный свет, электрическая дуга, искра, пространство, Красочный, Концепция, Яркий, цвет, Электрод, стакан, красивая, напряжение, луч, Яркий, Магия, ночь, Красный, Розовый, луч, Светиться, цвет, Синий, темно, технологии , фиолетовый, физика, черный, абстрактный, молния, электрический, наука, энергия, мощность, фон, электричество, сфера, свет, шар, плазма

Плазменный шар нитей сине-фиолетового фиолетового и красного цвета Art Print

Джеймс Коул

From €28,27

Теги:

фосфоресцировать, ионизация, туманность, частота, футуристический, излучать, светящийся, фон, электрический, статический, плазма мяч, плазменный свет, электрическая дуга, искра, пространство, красочный, концепция, яркий, цвет, электрод, стекло, красивая, напряжение, луч, яркий, магия, ночь, красный, розовый, луч, светиться, цвет, синий, темно, технологии, пурпурный, Физический, Черный, Абстрактные, Молния, Электрический, наука, Энергия, мощность, задний план, электричество, Сфера, легкий, мяч, Плазма

Рука держит плазменный шар синий фиолетовый фиолетовый и красный Art Print

Автор James Cole

From €28,27

Теги:

moneypenny, missmoneypenny, лампа, свеча, лава, плазма, шар, волокно, свечение, свет, волокно , selected, неподвижный

Ночные огни Art Print

От missmoneypenny

От €21. 90

Теги:

tesla, shapedown, mandala, dayglow, dead, electric, tie paste, иллюминатор, магия, плазменный шар, mtg

3

3 Раскаленная мандала Теслы. Художник O O Art Print

By O O

From €22,39

Метки:

фосфоресцировать, ионизация, туманность, частота, футуристический, излучать, светящийся, фон, электрический, статический, плазменный шар, плазменный свет, электрическая дуга, искра, космос, разноцветный, концепция, яркий, цвет, электрод, стекло, красивый, напряжение, луч, яркий, магия, ночь, красный, розовый, луч, свечение, цвет, синий, темный, технология, фиолетовый, физика, черный, аннотация, молния, электрический, наука, энергия, мощность, фон, электричество, сфера, свет, шар, плазма

Крупный план плазменных шаров сине-фиолетового фиолетового и красного цвета Art Print

Автор James Cole

From €28,27

Теги:

hoober24, плазма, неон, электрик, поп-арт, готика, зеленый, розовый, синий, сила, шар, молния

Поп-арт неоновый электрический плазменный шар Art Print

By hoober24

From €27. 36

Теги:

плазма, шар, глобус, нити, сфера, лучи, электронные, разноцветные, цветные, лучи, свечение, синий, красный

Плазменный шар Art Print

Автор: Аврил Харрис Тай Дай Мандела. By Artist O O Art Print

By O O

От €22,39

Теги:

плазма, плазменный шар, костюм, кишки, музыка, кино, фильмы, тв, металлический слон дизайн ко, металлический слон, джоди лоос, джоди чарльз туалет, котелок, прикол, юмор, веселье, будущее, уникальный, тень

Plasma Head Art Print

By MetalElephant

От €21,90

Теги:

энергия, смешно, модно, природа, мило, любовь, лоза, звезда, луг, поле, мем, наука, счастливый, тикток, тренды , весело, Tumblr, круто, натуральный, кофе, перерабатывать, окружающая среда, медитация, красный, желтый, оранжевый, звезды, солнце, солнечно, вселенная, положительный, кофеин, мяч, сфера, энергичный, энергетический шар, psi, мощность, силовой шар , энергетическая спираль, символ, символ, плазма, плазменный шар, абстрактный, минималистский, теплый, природная энергия

Hot Sun Field Art Print

By PorinArt

От 21,90 €

Теги:

абстрактный, фон, фон, шар, черный, взрыв, синий, цвет, концепция, концептуальный, контраст, креатив, темный, характерный, электрический, электрический, электричество, энергия, вспышка, будущее, футуристический, стакан, глобус, высокая температура, свет, молния, светимость, магия, ночь, объект, шаблон, плазма, мощность, пурпурный, отражение, наука, шок, пространство, искра, искра, сфера, символ, технология, технический, техно, технология, удар молнии, прозрачный, зрение

Plasma Ball Art Print

By rolffimages

From €26. 87

Tags:

vector, conceptia, shimshon, graphic design

Plasma Ball Art Print

By Shimshon

From €21.90

Tags:

шар, сфера, розовый, фиолетовый

Plasma Ball 2 Art Print

By StarFlowerGirl

From €17.91

Метки:

масло, вода, молоко, абстракция, оригинал

Plasma Ball Art Print

By FortiesUK

From €17.91

Plasma Ball Art Print

By isnappedit

From €21.90

Tags:

cool

plasma ball Art Print

By SnoopyMerch

From €21.90

Tags:

плазма, шар, шар, кристалл, энергия, фэнтези, фиолетовый, сила, магия, пустота, видеоигра, ботаник, абстракция, дым

Eye of Eternity Art Print

By Ethereal Lab AI

От 21,90 €

Теги:

redbubbleboom, электрический, шар, синий, электричество, плазма, желтый, молния, покемон, аниме, дракон, огонь, пикачу, красный, ретро, ​​наука, энергия, игра, монстры, плазменный шар, тыкать, искра , воды, Абстрактные, Изящный, Зола, Черный, Ошибка, Кот, темно, весело, геймбой, Призрак, Глобус, трава, гитара, легкий, Магия, Манга, Мяу, Мьюту, Пн, Nintendo, Физический, Покебол, Психический

Арт-принт Plasma Sphere

Автор RedBubbleBoom

От 21,90 €

Теги:

шары света, плазма, пьезоэлектрические эффекты, шаровая молния, физика, геофизика, земные огни, энергетические огни

Шар света на горе Морроу, Северная Каролина Арт-принт

плазма, энергия, синий, розовый, космос, вселенная, единство, назначенный, текстура, фон, красота, мило, круто, офигенно

Plasma Ball Universe Art Print

By DiazDMC

От €21,90

Теги:

шар, сфера, плазма, сила, свет, наука, черный, энергия, синий, электричество, технология, молния, фиолетовый, электрический, красный, фон, неон, круг, луч, лампа, фламандец, красочный, шок, взрыв, магия, касание, опасность, напряжение, ночь, цвет, глобус, научный, электрод, технология, эксперимент, очаровывать, плазматрон, люминесценция, опасный, обои, сферический, вольт, футуристический, тесла, плазменная сфера

плазменный Art Print

By Роберт Босс

От 21,90 €

Теги:

Криски, Крискиарт, зеркальное искусство, абстракция, сюрреалистический, симметрия, НЛО, инопланетянин, электро, электричество, ток, космос, звезды, и др, фиолетовый, синий, красный, плазма, плазменный шар, магшот, грабитель, выстрел , будущее, научная фантастика, научная фантастика, галактика, инопланетная стена

Electro Mugger Art Print

By KriskiArt

From €17. 91

Теги:

абстрактный зеленый желтый линия полоса градиент оттенок свет свечение светящийся круг сфера полоса иллюстрация будущее футуристический энергия плазма излучать шар сила калейдоскоп узор стив болл стивбол

Футуристическая зелено-желтая сфера Art Print

By steveball

От 21,90 €

Метки:

статика, плазма, свет, сфера, сфера, шар, электричество, электричество, освещение, освещение, палец, сенсорный, генератор, power, you, nail, science, red

Power to you Art Print

By Rob Hawkins

From €20,15

Теги:

динамизм, фрактальный, цифровое искусство, фрактальное искусство, ультра фрактал, фракталы, фрактал, розовый , синий, сфера, энергия, плазменный шар, абстрактное искусство

Dynamism Art Print

Автор -Fractalicious-

От €17. 91

Теги:

синий, красный, электрический, свет, плазма, энергия, черный, наука, шар, сфера, цвет, разноцветный, яркий, молния, задний план, электричество, стакан, лампа, ночь, мощность, Абстрактные, Всплеск, круг, темно, Выгрузка, Эксперимент, Глобус, Светиться, природа, Орб, Плазменный шар, пурпурный, Шок, технологии, игрушка, напряжение, фон, пляж, Электрический , под напряжением, пламя, светящийся, магия, луч, песок, море, берег моря

Red And Blue Lights Art Print

Автор: hafid1984achbar

От 21,90 €

Теги:

нимрос, оригинальный, дизайн, красный, пузырь, мода, тренд, горячий, домашние животные, зеленый, плазма, синий, оранжевый, белый , желтый, электричество, мяч, энергия, юбилей, отцы, мамы, стиль, стильный, дни рождения, идеи, темы

Green Plasma Art Print

By Nimros

От €23,26

Теги:

электричество, lecky, электрический , туман, статический, искра, молния, буря, синий, абстракция, фрактал, шаблон, огонь святого эльмоса, шаровая молния, розовый, плазма

Pink Plasma Storm Art Print

By SolarCross

От 17,91 €

Теги:

огонь, огненный шар, плазма, жара, fiya, firee, hot, emoji, красный, оранжевый, желтый, огонь, thrasher, hottest

Fire Art Print

От Reeseworks

От €17. 91

Теги:

путешествие, опасность, фрактал, плазма, гроза, шаровая молния, цвет, цвет, симметрия, отражение, абстракция абстракция, геометрический, геометрия, спектр, красный, фиолетовый, индиго, оранжевый, пурпурный

Trip Hazard Art Print

By SolarCross

От €21,90

Теги:

магия, люминесценция, образы, свет, плазма, шар, градиент, свет, луч, блеск, галактика, абстракция, яркий, проекция, кожа

By BrandasTimeea

From €21.90

Теги:

ворон, аллигатор, птица, плазменный шар, кролик, бенгальский огонь, летучая мышь, медведь, мышь, хорек, индиго, подсолнух, семья, художник, персонажи, оригинальные персонажи, oc, ocs

Deadland Family Art Print

От mintysticc

От €21,90

Метки:

tesla, life, ev, space, elon, elon musk, musk, science, Universe, quote, electric, spacex, tesla motors, tesla родстер, бинарный, tesla tequila, tesla ai day, gme stock, tesla ball, мяч, электричество, плазменный шар, энергия, молния, никола тесла, синий

Tesla Is Life Art Print

By W-Fashion

От €19,33

Теги:

физика, музыка для медитации, медитация, бинауральные ритмы, лазер, наука, сон, микширование хип-хопа, необиты, эксперимент, волны, музыка, сон, бессонница, неон, изучение музыки, музыка для концентрации, фон, концентрация, hd, плазменная лампа, плазменный шар, огонь, изучение музыки, технологии, сфокусировать музыку, спа, абстракция, свет, бинауральные ритмы музыки

неоновая частота волны Арт Принт

By Funny-T

От €22. 25

Теги:

огонь, магия, акшы, ветры, фэнтези, плазма, буря, шаровая молния, цвет, цвет, симметрия, отражение, абстракция

Firestorm — An Abstraction Art Print

By SolarCross

От €21.90

Теги:

свет, огонь, фрактал, энергия, обои, волна , Пламя, шаблон, цвет, Движение, фон, Плазма, Линии, Фоны, Водоворот, Синий, Яркий, электричество, пространство, мяч, Черный, цветок

spring power Art Print

By ExordiumFractal

От €21,90

Теги:

свет, огонь, фрактал, энергия, обои, волна, пламя, узор, цвет, движение, фон, плазма, линии, фоны, водоворот , синий, яркий, электричество, космос, шар, черный, цветок

мощность джунглей Art Print

By ExordiumFractal

От €21.90

Теги:

свет, огонь, фрактал, энергия, обои, волна, пламя, узор , цвет, движение, фон, плазма, линии, фоны, водоворот, синий, яркий, электричество, пространство, мяч, черный, цветок

осенняя сила Art Print

By ExordiumFractal

From €21. 90

Метки:

labelletrends, драко малфой, том фелтон, том фелтон драко малфой, электрический шар, плазменная сфера, сфера, волшебник электрический, магия электрическая, плазма, абракадабра, хэллоуин маг, фокусник, хэллоуин, абрака дабра, кошелек или жизнь, трюк, угощение, карантин, костюм карантина, 2020, хэллоуин 2020, тыква, счастливый карантин

Abraka Dabra Electric Ball плазменная сфера Art Print

Автор labelletrends

От 20,06 €

Метки:

Metroid, nintendo, samus, grid, пиксели, nes, snes, super metroid, super nintendo, retro, games, grid work, norfair, madria, brinstar, morph ball , материнский мозг, плазма

Samus Gridwork with Metroid Art Print

By nemis35

From €21.90

Теги:

плазма, шар, наука, свет, лампа, ночь, темнота, энергия, глаз, синий, красный, Розовый, круглый, пространство, будущее, Кристалл, пульс, стакан, Глобус, Купол, Сфера, Крупным планом, Орб, Тесла, Благородный, высокая, напряжение, Электрод, центр, Нити, Макрос, пылающий, Газ, Разряд, Эксперимент, изобретение , электричество, электрический, прозрачный, мощность, поток, яркий, цветной, цвета, частота, лучи, 1980, cool, abstract, oscillator

Plasma Brain Art Print

By MMPhotographyUK

От €21,90

Теги:

радуга, фрактал, плазма, буря, шаровая молния, цвет, цвет, симметрия, отражение, блеск, абстракция , абстракция, геометрический, геометрия, спектр, красный, розовый, синий, фиолетовый, индиго, зеленый, желтый, оранжевый, пурпурный, голубой, значение, тона

Fractal Plasma Storm Art Print

By SolarCross

От €21,90

Теги:

генеративное искусство, симметричное искусство, энергетический шар, капли воды, телескоп, туннельное зрение, неон, звезда, снежинка, синий, глаз, дыра, атом, наука, физика, картинки, живая картинка, синий огонь, лед, стекло , цветок, плазма

Energy Ball Art Print

By naomi-jgs

From €21.
