Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит? При повышении напряжения, сила тока медленно начинает набирать мощь. И только при достижении порогового значения, яркость светодиода становится насыщенной. Однако если ток не перестанет расти, то лампа может сгореть.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- БЛОК ПИТАНИЯ НА LM317
- Простой регулируемый блок питания
- LM317T схема включения
- Как собрать самостоятельно блоки питания использующие lm317
- Простой и мощный источник питания на 1,3-12В до 20А (LM317, КТ819)
- Простой лабораторный блок питания на LM317
- Уважаемый Пользователь!
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой БП на LM317 — Версия 2
БЛОК ПИТАНИЯ НА LM317
Самодельные распашные ворота для частного дома — электроника и механика. Электрическая схема и фото процесса монтажа. Диод Шоттки. Блок питания — это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт.
И обеспечивает нагрузку до 3 А зависит от трансформатора , что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели.
Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов. Входную розетку оставил для питания самого БП.
Всё-таки 3 ампера — это немало! Посмотреть все характеристики и варианты включения микросхемы LM можно в даташите. Схема в настройке не нуждается и работает сразу. Ну по крайней мере у меня заработала сразу. Автор статьи: Владислав. Все права защищены.
Простой регулируемый блок питания
Лабораторный блок питания необходим радиолюбителю, без него как без рук. Для начинающих радиолюбителей я предлагаю собрать схему простого стабилизатора с регулировкой по напряжению на микросхеме LM, на очень распространенных и не дорогих радиоэлементах. Диапазон выходного напряжения от 1,5 до 37В. Ток может достигать 5А, зависит от используемого силового транзистора и теплоотвода. Стабилизатор не боится короткого замыкания, однако держать длительное время выводы замкнутыми не рекомендуется, так как КТ и LM при этом начинают достаточно ощутимо греться и при неэффективном теплоотводе могут выйти из строя.
Данная схема не критична к точному соблюдению номиналов радио элементов.
Блок питания Pedalboard на LMT. Принципиальная схема, плата LAY6 формата. Список элементов.
LM317T схема включения
Доброго времени суток! Решил сделать простенький блок питания, нашел схему, на микре LMT. И еще полазив и интернете нашел кучу разных вариаций, где-то кондеры совсем других номиналов, где-то резисторы и еще находил схемы, где добавляли транзисторы. Так вот, в чем суть, делал кто вот по данной схеме:. Если да, работала ли она? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.
Как собрать самостоятельно блоки питания использующие lm317
Сразу отвечу на вопросы: да, этот блок питания я делал для себя, хоть и есть у меня приличный лабораторный блок; это чисто для питания детских электрических батареечных игрушек, чтоб не дёргать основной мощный. И теперь, когда я вроде оправдался за столь несолидную, как для опытного радиопаятеля конструкцию — можно перейти к подробному её описанию В общем имелась приличная самодельная металлическая коробочка со стрелочным индикатором, в которой давно обитала зарядка самодельная естественно.
Но работала она слабовато, поэтому после покупки цифровой универсальной Imax B6 — внутри неё задумал разместить БП до 12 вольт, чтоб электронные детские игрушки питать роботы, моторчики и так далее. Сначала подбирал трансформатор.
Каждому начинающему радиолюбителю рано или поздно необходим простой регулируемый блок питания. Если для сборки серьезных схем не хватает опыта или навыков, то блок питания на LM подойдет в самый раз.
Простой и мощный источник питания на 1,3-12В до 20А (LM317, КТ819)
Блок питания на LM собранный по приведённой ниже схеме, имеет большой диапазон регулировки выходного напряжения от 1 до 30 Вольт, увеличенный выходной ток из-за применения дополнительного транзистора, высокую стабильность работы и не нуждается в наладке. Его с успехом можно применять как в качестве лабораторного блока, так и для питания разнообразных бытовых устройств, таких как радиоприёмники, светодиодные ленты, электронные детские игрушки и т. Схема блока питания на популярной LM состоит из трёх основных узлов, это : понижающий трансформатор с выпрямителем напряжения, регулируемый стабилизатор на LM, и усилитель тока на транзисторе VT1.
Трансформатор Tr1 можно использовать заводской или намотать самостоятельно, главное чтобы он обеспечивал ток на вторичной обмотке не менее 5 Ампер. Диоды также устанавливаются на ток не менее 5 Ампер или заменяются подходящим диодным мостом, конденсаторы должны иметь минимальное рабочее напряжение 50 Вольт, резисторы любые, мощностью не менее 0,5 Ватта. Выходной транзистор VT1 должен быть максимально возможной мощности, из недорогих вариантов подойдёт КТ или более мощный.
Простой лабораторный блок питания на LM317
Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. Для этого потребуется несколько внешних радиодеталей, для LM схема включения работает сразу, настройки не требуется. Никаких отличий или разницы нет, совсем нет. C хорошими иллюстрациями, понятными и простыми схемами. Основное назначение это стабилизация положительного напряжения. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.
Так же популярна LMT, с ней не встречался, поэтому пришлось долго искать правильный даташит на неё. Даже при наличии интегрированных систем защиты не следует эксплуатировать на пределе возможностей.
Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе Схема регулируемого блока питания LM
Уважаемый Пользователь!
Достоинством ИС ЛМ является также и то, что она выпускается в стандартном транзисторном корпусе ТО, удобном для установки и монтажа. В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизатор LML имеет все доступные только для ИС средства защиты от перегрузки, включая встроенные схемы ограничения внутреннего тока, от перегрева и коррекции области безопасной работы.
Едва ли не самая полезная в радиолюбительских делах вещь — регулируемый блок питания, который можно собрать на основе микросхемы LMT. Вот об этом и поговорим.
Максимальное входное напряжение 40 В После конденсатора C1, максимальное напряжение вторичной обмотки трансформатора 28 В Максимальный ток 1,5 А. Den пишет Дима Кыков пишет Если заменить на КРЕН22 то можно получить блок питания толком до 5 ампер. Тогда придется брать трансформатор помощнее….
Для облегчения расчета необходимых выходных параметров существует специализированный LM калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2.
схема блока питания мощного регулируемого
На микросборке LM317T схема блока питания (БП) упрощается во много раз. Во-первых, есть возможность сделать регулировку. Во-вторых, стабилизация питания производится. Причем по отзывам многих радиолюбителей, эта микросборка в разы превосходит отечественные аналоги. В частности, ее ресурс очень большой, не идет ни в какое сравнение ни с каким другим элементом.
Основа блока питания – трансформатор
Необходимо использование в качестве преобразователя напряжения понижающий трансформатор. Его можно взять от практически любой бытовой техники – магнитофонов, телевизоров и пр. Также можно использовать трансформаторы марки ТВК-110, которые устанавливались в блоке кадровой развертки черно-белых телевизоров. Правда, у них выходное напряжение всего 9 В, а ток довольно маленький. И если необходимо запитывать мощного потребителя, его явно не хватит.
Но если требуется сделать мощный БП, то разумнее использовать силовые трансформаторы.
Их мощность должна составлять хотя бы 40 Вт. Чтобы на микросборке LM317T блок питания для ЦАП сделать, вам потребуется выходное напряжение 3,5-5 В. Именно такое значение нужно поддерживать в цепи питания микроконтроллера. Не исключено, что потребуется вторичную обмотку слегка изменить. Первичная при этом не перематывается, только проводится ее изоляция (по необходимости).
Выпрямительный каскад
Выпрямительный блок – это сборка из полупроводниковых диодов. Ничего в ней сложного нет, только следует определиться с тем, какой тип выпрямления нужно использовать. Схема выпрямителя может быть:
- однополупериодная;
- двухполупериодная;
- мостовая;
- с удвоением, утроением, напряжения.
Последнюю разумно применять, если, например, на выходе трансформатора у вас 24 В, а нужно получить 48 или 72. При этом неминуемо уменьшается выходной ток, это следует учитывать. Для простого блока питания больше всего подходит мостовая схема выпрямителя. Используемая микросборка LM317T блок питания мощный не позволит сделать.
Причина тому – мощность самой микросхемы составляет всего 2 Вт. Мостовая схема же позволяет избавиться от пульсаций, да и КПД у нее на порядок выше (если сравнивать с однополупериодной схемой). Допускается в выпрямительном каскаде использовать как диодные сборки, так и отдельные элементы.
Корпус для блока питания
В качестве материала для корпуса разумнее использовать пластик. Он удобен в обработке, поддается деформации при прогреве. Другими словами, можно без труда придать заготовкам любую форму. А для высверливания отверстий не потребуется много времени. Но можно немного потрудиться и сделать красивый, надежный корпус из листового алюминия. Конечно, с ним мороки будет побольше, зато внешний вид окажется потрясающим. После изготовления корпуса из листового алюминия, его можно тщательно зачистить, прогрунтовать и нанести по несколько слоев краски и лака.
К тому же вы сразу убьете двух зайцев – получите красивый корпус и обеспечите дополнительное охлаждение микросборке.
На LM317T блок питания построен по такому принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямителя 12 Вольт, а стабилизация должна выдать 5 В. Вот эта разница, 7 Вольт, уходит на нагрев корпуса микросборки. Следовательно, она нуждается в качественном охлаждении. И алюминиевый корпус будет способствовать этому. Впрочем, можно поступить и более продвинуто – смонтировать на радиаторе термовыключатель, который будет управлять кулером.
Схема стабилизации напряжения
Итак, у вас есть микросборка LM317T, схема блока питания на ней перед глазами, теперь нужно определить назначение ее выводов. Их у нее всего три – вход (2), выход (3) и масса (1). Поверните корпус лицевой стороной к себе, нумерация производится слева направо. Вот и все, теперь осталось осуществить стабилизацию напряжения. А сделать это несложно, если выпрямительный блок и трансформатор уже готовы. Как вы понимаете, минус с выпрямителя подается на первый вывод сборки.
С плюса выпрямителя происходит подача напряжения на второй вывод. С третьего снимается стабилизированное напряжение. Причем по входу и выходу необходимо установить электролитические конденсаторы с емкостью 100 мкФ и 1000 мкФ соответственно. Вот и все, только лишь на выходе желательно поставить постоянное сопротивление (порядка 2 кОм), которое позволит электролитам быстрее разряжаться после выключения.
Схема блока питания с возможностью регулировки напряжения
Сделать регулируемый блок питания на LM317T оказывается проще простого, для этого не потребуется особых знаний и умений. Итак, у вас есть уже блок питания со стабилизатором. Теперь можно его слегка модернизировать, чтобы на выходе изменять напряжение, в зависимости от того, какое вам требуется. Для этого достаточно отключить первый вывод микросборки от минуса питания. По выходу включаете последовательно два сопротивления – постоянное (номинал 240 Ом) и переменное (5 кОм). В месте их соединения подключается первый вывод микросборки.
Такие несложные манипуляции позволяют сделать регулируемый блок питания. Причем максимальное напряжение, подаваемое на вход LM317T, может составлять 25 Вольт.
Дополнительные возможности
С применением микросборки LM317T схема блока питания становится более функциональной. Конечно, в процессе эксплуатации блока питания, вам потребуется проводить контроль основных параметров. Например, потребляемого тока либо выходного напряжения (особенно это актуально для схемы с регулировкой). Поэтому на лицевой панели нужно смонтировать индикаторы. Кроме того, вам нужно знать, включен ли в сеть блок питания. Обязанность оповещать вас о включении в электросеть лучше возложить на светодиод. Данная конструкция вполне надежная, только питание для него нужно брать с выхода выпрямителя, а не микросборки.
Для контроля тока и напряжения можно использовать стрелочные индикаторы с градуированной шкалой. Но в случае, если хочется сделать блок питания, который не будет уступать лабораторным, можно воспользоваться и ЖК-дисплеями.
Правда, для измерения тока и напряжения на LM317T схема блока питания усложняется, так как необходимо использование микроконтроллера и специального драйвера – буферного элемента. Он позволяет подключать к портам ввода-вывода контроллера ЖК-дисплей.
Блок питания на lm317 с регулировкой напряжения в Казани: 38-товаров: бесплатная доставка [перейти]
Партнерская программаПомощь
Казань
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Здоровье и красота
Здоровье и красота
Текстиль и кожа
Текстиль и кожа
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Блок питания на lm317 с регулировкой напряжения
101
201
Блок питания LM317 постоянного тока Регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
215
313
Блок питания LM317 постоянного тока Регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
181
262
Регулируемый источник питания LM317, источник питания постоянного тока, детали для обучения DIY, компьютерные принадлежности
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 с регулировкой напряжения от 115 В/230 В до 1,2-37 В
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 с регулировкой электронная продукция Сделай Сам напряжения
ПОДРОБНЕЕЕще цены и похожие товары
101
201
Блок питания LM317 постоянного тока Регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 LM337 с регулировкой напряжения
ПОДРОБНЕЕЕще цены и похожие товары
101
201
Блок питания LM317 постоянного тока Регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
499
639
Блок питания для регулировки напряжения lm317
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
Регулируемый блок питания LM317, источник постоянного тока с постоянной регулировкой, детали для обучения DIY
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 с регулировкой напряжения, 110-220 В на 1,25-12,5 В Тип: сетевое зарядное
ПОДРОБНЕЕЕще цены и похожие товары
499
639
Блок питания для регулировки напряжения lm317
ПОДРОБНЕЕЕще цены и похожие товары
176
220
Блок питания LM317 с регулятором напряжения
ПОДРОБНЕЕЕще цены и похожие товары
670
771
Блок питания LM317 с регулировкой напряжения 220-1,25 В-12,5 В
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 с регулируемым регулятором и фильтром
ПОДРОБНЕЕЕще цены и похожие товары
Регулируемый блок питания LM317, источник постоянного тока с постоянной регулировкой, детали для обучения DIY
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 постоянного тока Регулируемый
ПОДРОБНЕЕЕще цены и похожие товары
Регулируемый блок питания LM317, источник постоянного тока с постоянной регулировкой, детали для обучения DIY
ПОДРОБНЕЕЕще цены и похожие товары
155
222
Модуль питания LM317 регулируемый выпрямитель переменного/постоянного тока Особенности электрики:
ПОДРОБНЕЕЕще цены и похожие товары
Блок питания LM317 317 Регулируемый с цифровым дисплеем напряжения
ПОДРОБНЕЕЕще цены и похожие товары
176
226
Блок питания LM317 с регулятором напряжения
ПОДРОБНЕЕЕще цены и похожие товары
176
209
Блок питания LM317 с регулятором напряжения
ПОДРОБНЕЕЕще цены и похожие товары
151
227
Регулируемый блок питания LM317, источник постоянного тока с постоянной регулировкой, детали для обучения DIY
ПОДРОБНЕЕЕще цены и похожие товары
Регулируемый блок питания LM317, источник постоянного тока с постоянной регулировкой, детали для обучения DIY
ПОДРОБНЕЕЕще цены и похожие товары
Двухполярный блок питания lm317 lm337
Двухполярный блок питания внешний вид монтажа которого показан на рисунке.
LM317 – используется как положительный стабилизатор напряжения, а LM337 – стабилизирует отрицательное напряжение.
Для стабилизаторов LM требуется небольшое количество рассыпухи и еще они имеют встроенную тепловую защиту, а также ограничение тока при коротком замыкании. Диапазон выходного напряжения составляет от ± 1,25 В до ± 25 В. Микросхемы LM317 и LM337 имеют встроенную кратковременную защиту от короткого замыкания. При выборе трансформатора обратите внимание на номинальное напряжение конденсаторов C1, C2. Трансформатор должен быть выбран таким образом, чтобы его вторичное напряжение после выпрямления не превышало номинальное напряжение конденсаторов.
Печатная плата двухполярный блок питания показана на рисунке.
Сборка не представляет особого труда, а последние установленные элементы должны быть конденсаторы C1, C2, сразу после установки микросхем на радиатор. Стабилизаторы US1 и US2 должны быть изолированы от радиатора с помощью слюды или силиконовой прокладки.
Схема собранная из заведомо исправных элементов, не требует какой-либо регулировки, и после подключения трансформатора работает сразу же.
Всем радиолюбителям известно, что двухполярный блок питания незаменим при вводе в эксплуатацию и тестирования электронных схем, которые требуют двухполярного источника питания.
Этот двухполярный блока питания на lm317 и lm337 может быть интегрирована в большинство устройств. Разместив схему в одном корпусе с понижающим трансформатором можно получить несложный универсальный источник питания, который будет полезен для питания операционных усилителей, аудио-системы и т.д.
Двухполярный блок питания представляет собой стандартное включение линейных стабилизаторов LM317 (положительный регулятор напряжения) и LM337 (регулятор отрицательного напряжения).
Для правильной работы стабилизаторов нужно лишь несколько внешних компонентов, а их стандартная схема включения была расширена путем добавления выпрямительного моста и конденсаторов фильтра входного напряжения.
Микросхемы LM317 и LM337 имеют защиту, которая предохраняет их от перегрева или повреждения в случае короткого замыкания выхода.
О наличии напряжения на выходе блока питания указывают светодиоды LED1 и LED2. Выходное напряжение устанавливается с помощью потенциометров PR1 и PR2 в диапазоне 1,2…24 В. Рекомендуется применение понижающего трансформатора с напряжением на вторичной обмотке 2×17 вольт.
Вся схема размещена на печатной плате размерами 33 мм × 62 мм. Монтаж следует начать с пайки резисторов, диодов и других элементов небольших размеров и закончить установкой электролитических конденсаторов. Блок питания, собранный из исправных элементов не требует каких-либо настроек и при подключении входного напряжения сразу готов к работе.
Микросхемы U1 и U2 не оснащены радиаторами для охлаждения, поэтому блок питания предназначен для использования с относительно малым током нагрузки — порядка 300 мА, хотя максимальный выходной ток стабилизаторов значительно больше.
Скачать плату блока питания на lm317 и lm337 (10,9 Kb, скачано: 3 744)
Опубликовано: Август 18, 2012 • Рубрика: Блоки питания
В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM317 и LM337.
Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А.
Но! Часто бывает, при неграмотном или неумелом подходе радиолюбителям не удаётся добиться качественной работы микросхем, получить заявленные производителем параметры. Некоторые умудряются вогнать микросхемы в генерацию.
Как получить от этих микросхем максимум и избежать типовых ошибок?
Об этом по-порядку:
Микросхема LM317 является регулируемым стабилизатором ПОЛОЖИТЕЛЬНОГО напряжения, а микросхема LM337 – регулируемым стабилизатором ОТРИЦАТЕЛЬНОГО напряжения.
Обращаю особое внимание, что цоколёвки у этих микросхем различные!
Даташит производителя: datasheet LM317 (pdf-формат 1041 кб), datasheet lm337 (pdf-формат 43кб).
Цоколёвка LM317 и LM337:

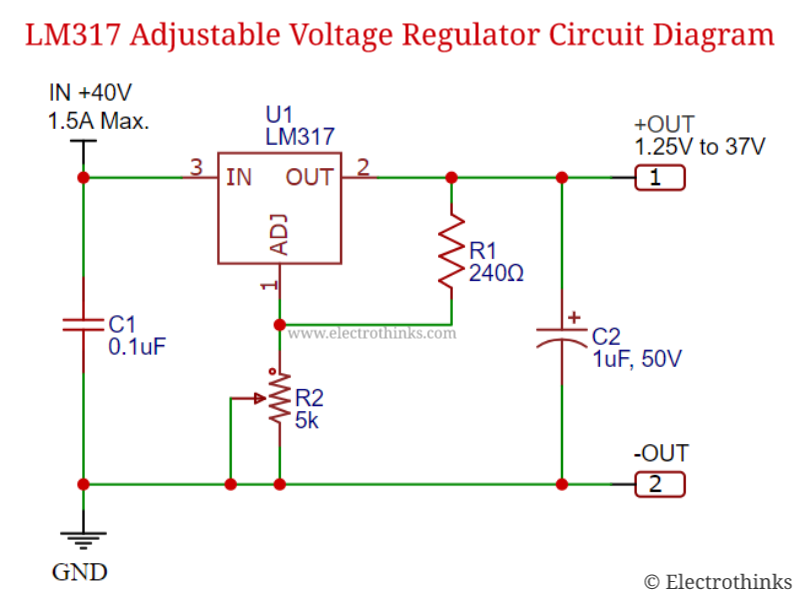

Типовая схема включения LM317:
Увеличение по клику
Выходное напряжение схемы зависит от номинала резистора R1 и рассчитывается по формуле:
Uвых=1,25*(1+R1/R2)+Iadj*R1
где Iadj ток управляющего вывода. По даташиту составляет 100мкА, как показывает практика реальное значение 500 мкА.
Для микросхемы LM337 нужно изменить полярность выпрямителя, конденсаторов и выходного разъёма.
Но скудное даташитовское описание не раскрывает всех тонкостей применения данных микросхем.
Итак, что нужно знать радиолюбителю, чтобы получить от этих микросхем МАКСИМУМ!
1. Чтобы получить максимальное подавление пульсаций входного напряжения необходимо:
- Увеличить (в разумных пределах, но минимум до 1000 мкФ) емкость входного конденсатора C1. Максимально подавив пульсации на входе, мы получим минимум пульсаций на выходе.
- Зашунтировать управляющий вывод микросхемы конденсатором на 10мкФ . Это увеличивает подавление пульсаций на 15-20дБ. Установка емкости больше указанного значения ощутимого эффекта не даёт.
Увеличение по клику
увеличение по клику
Важно: для микросхем LM337 полярность включения диодов следует поменять!
3. Для защиты от высокочастотных помех электролитические конденсаторы в схеме необходимо зашунтировать плёночными конденсаторами небольшой ёмкости.
Получаем итоговый вариант схемы:
Увеличение по клику
4. Если посмотреть внутреннюю структуру микросхем, можно увидеть, что внутри в некоторых узлах применены стабилитроны на 6,3В. Так что нормальная работа микросхемы возможна при входном напряжении не ниже 8В!
Хотя в даташите и написано, что разница между входным и выходным напряжениями должна составлять минимум 2,5-3 В, как происходит стабилизация при входном напряжении менее 8В, остаётся только догадываться.
5. Особое внимание следует уделить монтажу микросхемы. Ниже приведена схема с учётом разводки проводников:
Увеличение по клику
Пояснения к схеме:
- длинна проводников (проводов) от входного конденсатора C1 до входа микросхемы (А-В) не должна превышать 5-7 см. Если по каким-то причинам конденсатор удалён от платы стабилизатора, в непосредственной близости от микросхемы рекомендуется установить конденсатор на 100 мкФ.
- для снижения влияния выходного тока на выходное напряжение (повышение стабильности по току) резистор R2 (точка D) необходимо подсоединять непосредственно к выходному выводу микросхемы или отдельной дорожкой/проводником ( участок C-D). Подсоединение резистора R2 (точка D) к нагрузке (точка Е) снижает стабильность выходного напряжения.
- проводники до выходного конденсатора (С-E) также не следует делать слишком длинными. Если нагрузка удалена от стабилизатора, то на стороне нагрузки необходимо подключить байпасный конденсатор (электролит на 100-200 мкФ).
- так же с целью снижения влияния тока нагрузки на стабильность выходного напряжения «земляной» (общий) провод необходимо развести «звездой» от общего вывода входного конденсатора (точка F).
Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.
Понравилась статья? Расскажи друзьям:
Похожие статьи:
Следите за новостями портала:
14 комментариев к “Регулируемые стабилизаторы LM317 и LM337. Особенности применения”
Отечественные аналоги микросхем:
Микросхема 142ЕН12 выпускалась с разными вариантами цоколёвки, так что будьте внимательны при их использовании!
В связи с широкой доступностью и низкой стоимостью оригинальных микросхем
лучше не тратить время, деньги и нервы.
Используйте LM317 и LM337.
Здравствуйте, уважаемый Главный Редактор! Я у Вас зарегистрирован и мне тоже очень хочется прочесть всю статью, изучить Ваши рекомендации по применению LM317.
Но, к сожалению, что-то не могу просмотреть всю статью. Что мне необходимо сделать? Порадуйте меня, пожалуйста, полной статьей.
С уважением Сергей Храбан
Я Вам очень благодарен, спасибо большое! Всех благ!
Уважаемый главный редактор! Собрал двух полярник на lm317 и lm337. Все прекрасно работает за исключением разности напряжений в плечах. Разница не велика, но осадок имеется. Не могли бы Вы подсказать, как добиться равных напряжений, а главное причина подобного перекоса в чем. Заранее благодарен Вам за ответ. С пожеланием творческих успехов Олег.
Уважаемый Олег, разница напряжений в плечах обусловлена:
1. разницей опорных напряжений микросхем. То что в паспорте указано 1,25В — это идеальный случай (или усреднённое значение). Подробнее здесь: radiopages.ru/accurate_lm317.html
2. отклонение значений задающих резисторов. Следует помнить, что резисторы имеют допуски 1%, 5%, 10% и даже 20%. То есть, если на резисторе написано 2кОм, его реально сопротивление может быть в районе 1800—2200 Ом (при допуске 10%)
Даже если Вы поставите многооборотные резисторы в цепи управления и с их помощью точно выставите необходимые значения, то.
при изменении температуры окружающей среды напряжения всё равно уплывут. Так как резисторы не факт что прогреются (остынут) одинаково или изменяться на одинаковую величину.
Решить Вашу проблему можно, используя схемы с операционными усилителями, которые отслеживают сигнал ошибки (разницу выходных напряжений) и производят необходимую корректировку.
Рассмотрение таких схем выходит за рамки данной статьи. Гугл в помощь.
Уважаемый редактор!Благодарю Вас за подробный ответ, который вызвал уточнения- насколько критично для унч, предварительных каскадов, питание с разностью в плечах в 0,5- 1 вольт? С уважением Олег
Разность напряжений в плечах чревата в первую очередь несимметричным ограничением сигнала (на больших уровнях) и появлением на выходе постоянной составляющей и др.
Если тракт не имеет разделительных конденсаторов, то даже незначительное постоянное напряжение, появившееся на выходе первых каскадов, будет многократно усилено последующими каскадами и на выходе станет существенной величиной.
Для усилителей мощности с питанием (обычно) 33-55В разница напряжений в плечах может быть 0,5-1В, для предварительных усилителей лучше уложиться в 0,2В.
Уважаемый редактор! Благодарю вас за подробные, обстоятельные ответы. И, если позволите, еще вопрос: Без нагрузки разность напряжений в плечах составляет 0,02- 0,06 вольт. При подключении нагрузки положительное плечо +12 вольт, отрицательное -10,5 вольт. С чем связан такой перекос? Можно ли подстроить равенство выходных напряжений не на холостом ходу, а под нагрузкой. С уважением Олег
Если делать всё правильно, то стабилизаторы надо настраивать под нагрузкой. МИНИМАЛЬНЫЙ ток нагрузки указан в даташите. Хотя, как показывает практика, получается и на холостом ходу.
А вот то, что отрицательное плечо проседает аж на 2В, это неправильно. Нагрузка одинаковая?
Тут либо ошибки в монтаже, либо левая (китайская) микросхема, либо что-то ещё. Ни один доктор не будет ставить диагноз по телефону или переписке. Я тоже на расстоянии лечить не умею!
А Вы обратили внимание что у LM317 и LM337 разное расположение выводов! Может в этом проблема?
Благодарю Вас за ответ и терпение.
Я не прошу детального ответа. Речь идет о возможных причинах, не более. Стабилизаторы нужно настраивать под нагрузкой: то есть, условно, я подключаю к стабилизатору схему, которая будет от него запитываться и выставляю в плечах равенство напряжений. Я правильно понимаю процесс настройки стабилизатора? С уважением Олег
Олег, не очень! Так можно схему спалить. На выход стабилизатора нужно прицепить резисторы (нужной мощности и номинала), настроить выходные напряжения и лишь после этого подключать питаемую схему.
По даташиту у LM317 минимальный выходной ток 10мА. Тогда при выходном напряжении 12В на выход надо повесить резистор на 1кОм и отрегулировать напряжение. На входе стабилизатора при этом должно быть минимум 15В!
Кстати, как запитаны стабилизаторы? От одного трансформатора/обмотки или разных? При подключении нагрузки минус проседает на 2В -а как дела на входе этого плеча?
Доброго здоровья, уважаемый редактор! Транс мотал сам, одновременно две обмотки двумя проводами.
На выходе на обоих обмотках по 15,2 вольта. На конденсаторах фильтра по 19,8 вольт. Сегодня, завтра проведу эксперимент и отпишусь.
Кстати у меня был казус. Собрал стабилизатор на 7812 и 7912, умощнил их транзисторами tip35 и tip36. В результате до 10 вольт регулировка напряжения в обоих плечах шла плавно, равенство напряжений было идеальным. Но выше. это было что- то. Напряжение регулировалось скачками. Причем поднимаясь в одном плече, во втором шло вниз. Причина оказалась в tip36, которые заказывал в Китае. Заменил транзистор на другой, стабилизатор стал идеально работать. Я часто покупаю детали в Китае и пришел к такому выводу: Покупать можно, но нужно выбирать поставщиков, которые продают радиодетали, изготовленные на заводах, а не в цехах какого- нибудь не понятного ИП. Выходит чуть дороже, но и качество соответствующее. С уважением Олег.
Доброго вечера, уважаемый редактор! Только сегодня появилось время. Транс со средней точкой, напряжение на обмотках 17,7 вольт. На выход стабилизатора повесил резисторы по 1 ком 2 ватта.
Напряжение в обоих плечах выставил 12,54 вольта. Отключил резисторы, напряжение осталось прежним- 12,54 вольта. Подключил нагрузку (10 штук ne5532)стабилизатор работает прекрасно.
Благодарю Вас за консультации. С уважением Олег.
Добавить комментарий
Спамеры, не тратьте своё время – все комментарии модерируются.
All comments are moderated!
Вы должны авторизоваться, чтобы оставить комментарий.
“>
Регулируемый блок питания от 0 до 17V на LM317 | Festima.Ru
Электроника
Таблица Список Лента
Понижающий блок питания из 220V с плавной регулировкой от 0 до 17В, основанный на LM317. Имеется цифровой дисплей отображения выходного напряжения. . Характеристики: Вход: AC: 220 В Выход: DC 0 — 17 В Выходной ток: макс. 2.2 А
Мы нашли это объявление 4 года назад
Нажмите Следить и система автоматически будет уведомлять Вас о новых предложениях со всех досок объявлений
Перейти к объявлению
Тип жалобы ДругоеНарушение авторских правЗапрещенная информацияОбъявление неактульноПорнографияСпам
Комментарий
Показать оригинал
Адрес (Кликните по адресу для показа карты)
Москва, Люблинско-Дмитровская линия, метро ТрубнаяЕще объявления
Универсальный блок питания 1500mA, от 3 до 12 V.
Комьютерные аксессуары и комплектующие
вчера Источник
Robiton TN2000S — сетевой, импульсный, универсальный блок питания для светодиодных лент, ресиверов, роутеров, ТВ приставок, зарядных устройств для аккумуляторов и других электронных приборов, работающих от напряжения в пределах от 3В до 12В и силы тока 2А Широкая совместимость Выход из строя внешнего блока питания различных электронных устройств не такая уж и редкость, виной тому могут служить различные вредные факторы возникающие в потребительской сети 220В, выработка ресурса, механическая поломка в результате падения, молния и т.д. Получается, что с одной стороны мы имеем устройство в рабочем состоянии, пригодное для дальнейшей эксплуатации и с другой — невозможность его использования из-за неисправного блока питания. Заказать оригинальный БП не всегда возможно и в этой ситуации на помощь придет универсальный блок питания Robiton TN2000S, который с минимальными затратами времени и средств поможет возобновить эксплуатацию различных электроприборов и цифровых устройств, таких как: — зарядные устройста для аккумуляторов — эфирные цифровые приемники, ТВ-тюнеры DVB T2, например, такие как: Oriel 415D, Oriel 403D — спутниковые ресиверы — Wi-Fi роутеры, например, такие как: Asus RT-N11, TP-Link TL-WR741ND, TOTOLINK A3002RU, D-Link DIR-300 и т.
д. Перед покупкой Robiton TN2000S рекомендуется проверить входные параметры питания электроприбора, для которого приобретается БП. Они обычно нанесены на корпусе старого блока питания или на самом электроприборе (input DC и т.д.) они должны совпадать со значениями: — значение напряжения одно из: 3В / 4.5В / 5В / 6В / 7.5В / 9В / 12В — значение силы тока: 2А Семь распространенных переходников-насадок Универсальный блок питания Robiton TN2000S комплектуется семью сменными и наиболее распространенными переходниками-насадками с круглыми штекерами, что поможет легко подобрать нужный типоразмер для вашего электроприбора При подключении адаптера-насадки обратите внимание на полюсовку! Большой выбор рабочих напряжений от 3В до 12В Пользователь может легко выставить требуемое напряжение с помощью удобного ключа, который идёт в комплекте с универсальным блоком питания Robiton TN2000S. Всего доступно семь фиксированных значений вольтажа: 3В / 4.5В / 5В / 6В / 7.5В / 9В / 12В Встроенная защита Универсальный блок питания Robiton TN2000S оборудован автоматической защитой от короткого замыкания выхода и перегрузок по выходному току, что способно оградить вас и ваше имущество от возгорания в аварийных ситуациях В нашем интернет-магазине Вы можете купить универсальный блок питания Robiton TN2000S с доставкой .
Ключевые особенности товара — Регулируемое напряжение от 3 до 12В — Защита от короткого замыкания и перегрузок — Набор из 7 входных насадок — Выходной ток 2А — Импульсная схема — Максимальная мощность 24 Вт Комплектация товара — блок питания Robiton TN2000S — сменные штекеры (7 шт.) — ключ для переключения параметров питания
Оргтехника и расходники
3 дня назад Источник
Компактная сумка BRAUBERG с отделением для ноутбука с диагональю экрана 15,6», с перегородкой и наружным карманом. Уплотненные мягкие стенки и дно обеспечат дополнительную защиту при переноске электронного устройства, различных документов формата А4+. Благодаря перегородке в основном отделении все необходимые для электронного устройства аксессуары, такие как блок питания, мышка и прочее, можно разместить отдельно, что позволит защитить ноутбук от царапин и упорядоченно разложить необходимые предметы. Внешний карман для быстрого доступа к самым необходимым вещам. Рюкзак изготовлен из современного, износостойкого и качественного материала — полиэстера.
Загрязнения легко удаляются с помощью мыла и мягкой влажной губки. Для подкладки используется прочный и надежный полиэстер. Регулируемый съемный плечевой ремень обеспечивает удобную эксплуатацию. Ручки для транспортировки сумки в руках имеют надежное крепление. Благодаря оптимальному внутреннему пространству вещи будут в идеальном порядке и всегда под рукой.
Комьютерные аксессуары и комплектующие
22 дня назад Источник
Регулируемый блок питания от какой-то звуковой ламповой техники (предположительно, усилителя). Рабочий. Напряжение регулируется галлетником слева (к которому прикручена ручка от конструктора). Размеры: 27,5 х 11,5 х 16см Самовывоз: Климашкина 20. Доставка за Ваш счёт. С Авито-доставкой не работаю.
Оргтехника и расходники
22 дня назад Источник
Блоки питания Ток 12v 3 а/ч Регулируемое напряжение Возможно использовать в видеонаблдении, а так же электромагнитных замках и электромеханических замках Охранных сигнализаций.
Оргтехника и расходники
25 дней назад Источник
Артикул товара: 306830 лупа MG 81007-A (1.2x 3x 6.5x 8x) с головным креплением MG 81007-A — Доставка по городу Ежедневно. Даже в выходной. При заказе от 1000 руб доставка БЕСПЛАТНО. — СПЕЦ.ЦЕНА ДЛЯ ОПТОВИКОВ!!! описание: Линзы из оргстекла со специальным покрытием. Различные комбинации из нескольких линз позволяют добиться нужного увеличения. Съемный блок светодиодной подсветки с регулируемым углом наклона. Регулировочный винт для изменения угла наклона линз. Лента-держатель подгоняется под размер головы пользователя. Удобный инструмент для проверки и пайки печатных плат, подходит филателистам, нумизматам, ювелирам, резчикам по дереву, сборщикам малоразмерных деталей, а также для чтения при недостаточном внешнем освещении. Материал линз оргстекло (с защитным покрытием против трещин) Размер линз 2 3 89?29 мм; 1 диаметр отдельной линзы: 28 мм Увеличение 3 : 1.8X; 2 + 3 :2.6X; 1 + 2 + 3 :5.
8X Питание 2 батарейки AAA (продаются отдельно) _________________________________ г. Екатеринбург, ул. Карла Маркса, д. 12. Работаем без выходных! Специализируемся на продаже запчастей для ноутбуков и другом оборудовании для сервисных центров, благодаря этому мы можем предложить хороший ассортимент и низкие цены На рынке 12 лет! Нам можно доверять Приходи! Звони! Пиши! Подберем! Проверим! *Цена может незначительно изменяться. Уточняйте цену у менеджера
Комьютерные аксессуары и комплектующие
25 дней назад Источник
Продам регулируемый блок питания Yaxun PS-1502DD, 15В/2А. Практический новый, в работе был всего несколько раз.
Оргтехника и расходники
26 дней назад Источник
Новые. Есть ОПТ. Есть много, что интересного смотрите профиль. Picun P8 Наушники Стерео Портативный Наушники Идеальное сочетание стиля и технологий беспроводной связи в P8 Bluetooth наушниках. Динамичный дизайн, плавные изгибы и превосходное качество звука этих наушников позволит сделать ваш переход к беспроводной жизни по-настоящему интересным.
Наслаждайтесь звуком высокой четкости до 8 часов и будьте поражены сильными басами. Мягкий и эластичные амбушюры P8 могут удобно находиться на Вас часами, в то время как технология шумоподавления помогает сдерживать внешние шумы. Основные Характеристики: ● Bluetooth 4.0 наушники ● Закрывают ухо для шумоподавления ● Складная и регулируемая конструкция оголовья, легко носить с собой ● Микрофон с пультом дистанционного управления ● Слот для TF карт ● Встроенный аккумулятор 400mah,8 часов музыки и 2,5 часа время зарядки Спецификация Custom Наименование: Picun Общий Особенности: Круто,портативный Применение: ответ на вызов телефона,Блютуз,микрофон,MP3 плеер,переключение песен,Голосовые Подсказки Материал: металл,TPU Модель: P8 Тип: Over-ear Описания продукта Совместим с: компьютер,мобильный телефон Подключение: беспроводной Задающий блок: 40мм Частотный отклик: 20 ~ 20кГц Сопротивление: 32ohms ± 15 процентов Чувствительность: 108 дБ ± 3дБ Время зарядки (ч): 2.5 часа Время музыки: 8 часов Время в режиме ожидания: 30 часов Время в режиме разговора: 10 часов Дополнительные Функции Блютуз: Да Расстояние Блютуз: W/O препятствия 10 м Режим Блютуз: громкая связь,накладные наушники Протокол Блютуз: A2DP,HFP,HSP Версия Bluetooth: V4.
0 Информация о Батарее Емкость аккумулятора(мАч): 400mah время Тип Батареи: Встроенный литий-ионный аккумулятор Размеры и вес Размер упаковки (Д x Ш x В): 21.20 х 19.00 х 8.30 см / 8.35 х 7,48 х 3,27 дюйма Вес упаковки: 0.4010 кг Размер продукта (Д х Ш х В): 18.00 х 17.00 х 3.00 см / 7,09 х 6,69 х 1,18 дюйма Вес продукта: 0.2000 кг Комплектация Комплектация: 1 х наушники Picun P8, 1 х 3,5 мм аудио кабель, 1 х USB кабель
Аудио и видео техника
26 дней назад Источник
Серверный блок питания 12в 32а HP esp113a есть несколько, переделываются в регулируемые схема включения на фото ссетевой адаптер
Аудио и видео техника
27 дней назад Источник
!!! Пишите в авито сообщения, дам ссылку на альбом вконтакте. Подробностей не знаю, досталось «в наследство», лежало в сарае. Цена без торга. Могу отправить авитодоставкой или почтой при заказе от 1000 руб, бываю в Феодосии по выходным. Самовывоз — с.
Земляничное, Белогорский рн. В профиле еще много всего (см. другие объявления пользователя), могу сделать отдельный лот на несколько товаров для авитодоставки. —————— 110) ? телефонный кабель pmc 50 руб 109) Какой-то кабель ? 100 руб 108) Кабель программный интерфейсный D9-RJ45 900 руб 107) Е SATA USB 22 pin Дата-кабель — 45 см, 45 см — 100 руб шт 106) E Sata usb — E sata usb — 76 см черный, 90 см серый — 100 руб шт 105) Adapter Cable for Pico PSU — 100 руб 104) Разъем 8 контактов — 80 руб 103) 4-контактный штекер, удлинитель — 7 шт по 50 руб 102) Разветвитель питания Molex-2xMolex — 7 шт по 60 руб 101) Кабель Supermicro CBL-0084L ? 600 руб 100) Sata кабель прямой-угловой 4 шт по 50 руб, прямой-прямой 4 шт по 50 руб 99) Удлинитель Noctua NA-EC1 Fan 4-pin PWM Extension Cable — 100 руб 98) Разветвитель для вентиляторов NOCTUA Y-CABLE NA-YC1 — 150 руб 97) Переходник питания видеокарты с двух шестиконтактных разъемов на один восьмиконтактный PCI Express ? для видеокарты Zotac GeForce — 50 руб 96) Отстегивающиеся кабели для модульного блока питания ? Кабель 6-pin Блок питания — HDD/Molex 3 разъема + FDD 1 разъем 500 руб 95) Отстегивающиеся кабели для модульного блока питания Кабель 6-pin Блок питания — SATA 3 разъема, последний разъем угловой 500 руб 94) Отстегивающиеся кабели для модульного блока питания Кабель 6-pin Блок питания — видеокарта PCE-E 8(6+2)-pin 1 разъем 4 шт по 500 руб 93) Кабель dual psu connector ? для двух блоков питания 700 руб 92) Кабель SATA угловой с защёлками ASUS 40 см 3 шт по 100 руб 91) Кабель удлинение, удлинитель сервопривода, Futaba модель 3 шт за 30 руб 90) Макетная плата контактная беспаечная 150 руб 89) Безпаячные соединительные кабели Arduino 300 руб 88) комплект кабелей Dupont для Arduino штекер-штекер, штекер-гнездо, гнездо-гнездо 200 руб 87) Индикатор заряда питания для корпуса HaiLong 150 руб 86) Гигрометр для определения влажности, датчик влажности 5 шт по 30 руб 85) Переходник 9 вольт крона — разъем 5.
5*2.1 40 руб 84) Сервопривод TOWERPRO SG90 150 руб 83) Шаговый двигатель 28YBJ-48 50 руб 82) Датчик температуры 5 шт по 20 руб 81) RGB-модуль 20 руб 80) Переключатели 15 шт, все за 60 руб 79) Набор деталек для arduino все за 100 руб 78) Набор светодиодов в цветном корпусе 30 руб 77) набор трубок термоусадочных UDRS-D2-D8-10-1 30 руб 76) светодиодный дисплей ld5641br-30 5161bs 30 руб 75) 8*8 LED матрица светодиоды 30 руб 74) Активный зуммер 20 руб 73) Dip переключатель 10 руб 72) Резисторы Подстроечные потенциометры 20 руб 71) Интегральные схемы 1) maxim max7219cng +1312 2) 13cnonke4 sn74hc595n 3 шт по 50 руб 70) B5K B10K линейный потенциометр 50 руб 69) arduino модуль ЖК-дисплея scm 1602c 200 руб 68) Электронный модуль привода шагового двигателя uln2003 50 руб 67) XL6019 – повышающий DC-DC преобразователь (3-35В ~ 5-40В / до 4А) 150 руб 66) Модуль джойстика 100 руб 65) ARDUINO КОНТРОЛЛЕР UNO R3 600 руб 64) Твердотельное SSR DSP реле OMRON SainSmart 8 каналов 5 Вольт / 250В, 2А 1500 руб 63) Твердотельное SSR DSP реле OMRON SainSmart 4 канала 5 Вольт / 220В, 2А 1000 руб 62) Релейный модуль songle sla-12vdc-sl-c 150 руб 61) Релейный модуль songle srd-05vdc-sl-c 150 руб 60) Релейный модуль weiba wb-t73-dc12v-c-s 150 руб 59) Пленочные резисторы, Терморезисторы 20 руб за все позиция №59 58) Разъемы мини тамия 9 пар за 300 руб 57) T-коннектор штекеры все за 100 руб 56) Зажимы крокодил 30 руб за все 55) Термопаста все за 600 руб 54) BMS Контроллер (плата защиты) 13S 40A 500 руб 53) Импульсный блок питания FSP250-50LC 250Вт 4000 руб 52) Разъем выводной ? DC-2pin-L150mm-X1F (MAMA) 4 шт за 50 руб 51) Разъемы электропроводки с проводами герметичные Super Seal все за 400 руб 49) Провод — штекер постоянного тока — штекеры типа «банан» 50 руб 48) Щупы для блока питания с крокодилами 100 руб 47) разъем гнездо с проводом ? DC 5,5*2,1 12V 3A 5 шт за 50 руб 46) Внутреннее сопротивление батареи YR1030 YR1035, зажим ing Kelvin 18650 26650 32650, тестер батареи Kelvin Clamp 350 руб 45) Для ноутбука Lenovo ThinkPad ? M.
2 SSD Tray Storage Bay Adapter 300 руб 44) 8AA держатель батареи 50 руб 43) Батарея коробка держатель TBH-18650-2C-SMT 2 шт по 50 руб 42) ? PA160-h3 тестовая игла 8 шт за 50 руб 41) Разъем питания постоянного тока, гнездо для панельного монтажа ? DC099 5,5 мм x 2,1 мм 5 шт за 100 руб 39) Разъем банан 10 шт за 50 руб 38) Мини-динамик с разъемом для ПК Arduino Зуммер пассивный 5В с шлейфом 50 руб 37) ? для смартфона htc A510e Wildfire S ? шлейф с кнопкой включения, шлейф с кнопками громкости 200 руб, 200 руб 36) стерео разъем никель TRS разъем адаптера 10 руб 35) micro usb штекер 8 шт за 50 руб 34) ? куллер 2 шт по 50 руб, 3 шт за 50 руб 33) Ручные компьютерные винты (набор неполный) 40 шт за 200 руб 32) Заглушка для корпуса пк? 30 руб 31) Заглушка для слота PCI Akasa 100 руб 30) Кронштейны 6 шт за 100 руб 29) Штырьевые разъемы (прямые и угловые) 12 шт все за 100 руб 28) Водонепроницаемая Крышка 10 шт за 20 руб 27) Штырьевые разъёмы 13 шт за 100 руб 26) Регулятор напряжения на микросхеме L7812CV 6 шт 30 руб 25) Магниты диск 4мм ~ 50 шт 50 руб, прямоугольный 8х25х2,5 мм ~ 4 шт 200 руб 24) ST-LINKV2 STM8 STM32 симулятор загрузки программатор 4 шт по 200 руб 23) YDS DC понижающий преобразователь yds2r508e 200 руб 22) Понижающий модуль питания постоянного тока, 6-20 в 12 В/24 В в 5 В, USB-выход для зарядного устройства, мини-модуль для повышения яркости 150 руб 21) Автомобильный прикуриватель 2 шт по 50 руб 20) ?Водонепроницаемая Защитная плата BMS 48V 13S 35A дя литий ионных аккумуляторов 500 руб 19) Защитная плата для литиевой батареи, интеллектуальный литий-ионный аккумулятор 10S 30A с функцией Bluetooth 1700 руб 18) Nordic Semiconductor usb BLE sniffer 250 руб 17) Nordic Semiconductor NRF51822 mKIT ARM mbed dev.
platform for Bluetooth Smart applications 1500 руб 16) ? bp150 v4.1 raspi 1000 руб 15) Эмулятор ядра Segger Lite J-link Cortex-M предназначен для поддержки двух линий виртуального последовательного SWD + еще какие-то детали, без кабеля 1700 руб 13) Электронная нагрузка постоянного тока с мощностью 150 Вт, цифровой тестер емкости аккумулятора, вольтметр ! нет адаптера 1500 руб 12) Понижающий модуль, источник питания с ЧПУ, 5-36 в до 1,2-32 с вольтметром, высокой мощности 2 шт по 100 руб 11) Регулируемый понижающий модуль питания XL4015? 5 А, 75 Вт, от 4,0-38в до 1,25-36 5 шт по 100 руб 10) Prototype Shield, шилд прототипирования для Arduino Uno? 130 руб 9) Импульсный блок питания 5В 2A AC 110-240V to DC 5V switching power supply converter SA10-05 150 руб 7) Пульт ик arduino 150 руб 6) Куллер для raspberry pi 2 шт по 50 руб 4) штекер и гнездо, стыковой соединитель, интерфейс авиационной вилки на 3 контакта, gx14 50 руб за шт позиция №4 3) Плата Raspberry Pi Model B+ 512МБ + белый/прозрачный пластиковый чехол + охлаждающие модули 3 шт по 5000 руб + microsd 32G 200 руб 2) Плата Raspberry Pi 2 Model B v1.
1 2014 + черный пластиковый чехол + охлаждающие модули 2 шт по 6000 руб 1) Плата Raspberry Pi 4 Model B 2018 + microsd 16G + аллюминиевый чехол и адаптер 4G? на RAM надпись трудно прочитать, похоже на SEC 940 K4FBE30 4HMMGCJ HAD00490 10000 руб
Комьютерные аксессуары и комплектующие
месяц назад Источник
Характеристики: Длина кабеля: 1 м, (опционально) Система поддержки: для Android Уровень водонепроницаемости: IP67 Угол обзора: ~ 70 ° Разрешение: 640*480 Светильник: 6 Регулируемых светодиодный Расстояние фокусировки: 1,2-дюйма Материал: пластик, металл Посылка тация: 1 * Мини USB-эндоскоп 1 * зеркало 1 * маленький крючок 1 * магнит Особый фокус, сверхмаленькое расстояние для более четкого обзора. Сгибаемый, который может согнуть и удерживать форму, чтобы получить доступ к широкому спектру замкнутых мест, таких как изогнутые отверстия или трубы. Особенности: 6 шт. яркость светодиодный Ной лампы можно регулировать с помощью кнопки диммера блока управления в соответствии с вашими потребностями.
Благодаря HD-камере super Hi-Vision Вы сможете снимать изображение или записывать видео с близкого расстояния. Фотографии и видео можно хранить прямо в вашем устройстве, чтобы вы могли поделиться ими с друзьями в любом месте. У этого есть 3 вида интерфейса: USB и Micro-USB и TYPE-C. Вы можете использовать этот endoscpoe со смартфонами Android/Windows PC/ MAC с помощью этих 3 интерфейсов. 1.ТИнтерфейс YPE-C —- для смартфона Android 2.Интерфейс Micro-USB —-Для смартфона Android 3.Интерфейс USB —-Для Windows PC и MAC PC 1. Этот эндоскоп может работать только сAndroidСистемные смартфоны,Не работаетС системой iphone IOS или windows phone или любой другой мобильный телефон с любой другой системой. 2. Ваша система телефона Android должна быть вышеСистема Android 4,0 +И ваш телефон должен поддерживатьOTG и UVCФункция, должна поддерживать внешнюю камеру, системе необходимо разрешить подключение внешней камеры. -Как проверить OTG?Есть 3 метода для справки. (1) Вы можете установить бесплатное приложение «USB OTG Checker», которое предоставляет простой метод проверки.
(2) вам нужен кабель OTG. Подключите телефон к некоторому оборудованию с помощью кабеля OTG, такого как клавиатура, мышь, U-диск. Если вы можете использовать оборудование как обычно, функция OTG работает. (3)Проверка мобильный телефон производителей.
Аудио и видео техника
месяц назад Источник
Блок питания Buro BUM-0170A90, автомобильный. Универсальный блок питания с регулируемым выходным напряжением для ноутбуков и других мобильных устройств. 11 выходных коннекторов, порт USB 1A
Комьютерные аксессуары и комплектующие
месяц назад Источник
Кулер для процессора CROWN CM-1150PWM [CM-1150PWM RED] относится к горизонтальному типу модулей охлаждения, чья высота составляет 70 мм. Отличительной особенностью данной модели является встроенная подсветка красного цвета, которая обеспечит превосходный вид внутри системного блока. Кулер CROWN CM-1150PWM [CM-1150PWM RED] имеет алюминиевое основание и радиатор, благодаря чему обеспечивается высокая теплопроводность и быстрое охлаждение процессоров со средним уровнем производительности.
Максимальная рассеиваемая мощность составляет 115 Вт, что также достигается за счет воздушного потока силой до 57 CFM, образуемого при помощи автоматически регулируемого вентилятора диаметром 105 мм, который работает на скорости от 1000 до 1800 об/мин. Благодаря особой геометрии лопастей уровень шума в данной модели не превышает 26 дБ. Кулер CROWN CM-1150PWM подключается при помощи разъема 4-pin. Отличительной особенностью модели является большой ресурс работы, соответствующий 30000 ч. Комплектация включает в себя набор креплений.
Комьютерные аксессуары и комплектующие
месяц назад Источник
Блок питания с регулируемым напряжением тока от 9 Вольт до 24 Вольт. Сила тока до 3 Ампер. Мощность 72W Модель: JDT-001 Блоки питания 9 — 24В 3А подходят для зарядных устройств для аккумуляторных батарей (Liitokala Lii-500, Xtar и другие зарядники для аккумуляторов), LED светодиодных лент, Wi-Fi роутеров, спортивных тренажеров с экранами, ТВ-приставок, видеокамер в системах видео наблюдения, является сетевым адаптером для компактных телевизоров, нетбуков и DVD плеерах, а так же используется во многих других устройствах.
Блок питания 9 — 24 Вольт 3 Ампер имеет Штекер 5,5 мм (наружный диаметр штекера) х 2,5 мм (диаметр внутреннего отверстия штекера)
Оргтехника и расходники
месяц назад Источник
Пластиковая профессиональная подставка под системный блок на колесиках. Раздвижная, регулируется по ширине с помощью фиксирующих винтов, что делает ее универсальной и подходящей для всех ПК-компьютеров. Резиновые фиксаторы помогают зафиксировать блок на подставке. Для предотвращения нежелательного перемещения на колесиках предусмотрен стопор. . Благодаря роликам на нижней стороне устройство становится мобильным и, самое главное, его легче вытащить из-под стола. Регулируемая ширина от 155 до 255 мм. Практически не использовался.
Комьютерные аксессуары и комплектующие
месяц назад Источник
Продам ИГРОВУЮ КОМПЬЮТЕРНУЮ КЛАВИАТУРУ С НОЧНОЙ 3D ЦВЕТНОЙ ЯРКОЙ, РЕГУЛИРУЕМОЙ ПОДСВЕТКОЙ A4Tech BLODY. 8 ОПТИЧЕСКИХ ПЕРЕКЛЮЧАТЕЛЕЙ! 104 КЛАВИШИ! СПЕЦИАЛЬНАЯ СЕРИЯ ИГРОВЫХ КЛАВИАТУР ДЛЯ ГЕЙМЕРОВ! УМНЫЙ, БОЕВОЙ КИБЕР ИНСТРУМЕНТ- ДЛЯ САМЫХ ДИКИХ БОЁВ В ВИРТУАЛЬНОМ МИРЕ! МЕМБРАННАЯ БЕСШУМНАЯ РАБОТА КЛАВИШ! АДРЕС МАГАЗИНА УЛ.
АЭРОДРОМНАЯ 98А МАГАЗИН «ЭЛЕКТРОНИКА». ВСЕ ТОВАРЫ НОВЫЕ! ВСЕГДА РАДЫ ПРОКОНСУЛЬТИРОВАТЬ И ПОМОЧЬ В ВЫБОРЕ! ГАРАНТИЯ ОТ ПРОДАВЦА! ОГРОМНЫЙ ВЫБОР КОЛОНОК БОЛЬШИХ И МАЛЕНЬКИХ И ДРУГОЙ ТЕХНИКИ! НИЗКИЕ ЦЕНЫ! СМОТРИТЕ В ПРОФИЛЕ ИЛИ ПРИХОДИТЕ, ПОСМОТРИТЕ В ЖИВУЮ! )) *** 104 КЛАВИШМ! 12 МУЛЬТИМЕДИЙНЫХ И ИНТЕРНЕТ КЛАВИШ! 12 ГОРЯЧИХ КОМАНД для быстрого доступа к приложениям! С помощью мультимедиа, можно воспроизводить музыку прямо с клавиатуры управлять регулировкой громкости, также быстрый выход на рабочий стол и другие! *** ПОДСВЕТКА 8 ЦВЕТОВ! 3 РЕЖИМА ЯРКОСТИ! 2 РЕЖИМА СВЕЧЕНИЯ! ! С помощью комбинаций кнопок «FN + PgUp» и FN + PgDn» можно настраивать подсветку так, как вам больше всего нравится! *** ФУНКЦИЯ «ANTI-GROSTING» РАСПОЗНАНИЕ ДО 26 КЛАВИШ ОДНОВРЕМЕННО! НЕВЕРОЯТНАЯ ТОЧНОСТЬ И ОТЗЫВЧИВОСТЬ УПРАВЛЕНИЯ! В данной клавиатуре применяется препятствующая «залипанию» клавиш. Сколько бы кнопок вы не нажали одновременно — система распознает любую внутриигровую комбинацию! *** КЛАВИАТУРА ИМЕЕТ МЕМБРАННУЮ КОНСТРУКЦИЮ КЛАВИШ! КЛАВИАТУРА ПРОШЛА ТЕСТ НА 10 МИЛЛИОНОВ НАЖАТИЙ! МЯГКИЙ, ТИХИЙ, ЧЁТКИЙ КЛИК! ВЫ СРАЗУ ЖЕ ПОЧУВСТВУЕТЕ ВЫСОЧАЙШЕЕ КАЧЕСТВО! *** АНТИСКОЛЬЗЯЩЕЕ ПОКРЫТИЕ! РЕГУЛИРОВКА ВЫСОТЫ КЛАВИАТУРУ! Идеально подойдёт для комфортного и длительного использования! Длина клавиатуры: 47см / Ширина: 19.
5 см / Высота: 25мм *** ПОДКЛЮЧЕНИЕ ПРОИЗВОДИТСЯ ЧЕРЕЗ USB ПОРТ! ПРОЧНЫЙ, ТОЛСТЫЙ ПВХ КАБЕЛЬ 1.6 МЕТРА! Установочный драйвер встроен в систему клавиатуру! *** СОВМЕСТИМ СО ВСЕМИ ОПЕРАЦИОННЫМИ СИСТЕМАМИ: WINDOWS XP WINDOWS VISTA WINDOWS 7 WINDOWS 8 WINDOWS 10 MAC OS LINUX *************************** ХАРАКТЕРИСТИКИ: Тип клавиатуры: Мембранная Поддержка системы: Windows XP, Windows 7. Windows Vista, для Mac OS, Windows 8. Windows 2000 Подключение: USB 2.0 Рабочее напряжение 5В Рабочий ток: 15mA Источник питания: USB-порт Материал: пластик, металл Цвет: черный Интерфейс: проводной Гарантированный срок службы клавиш: 10 000 000 нажатий Регулируемая яркость подсветки / изменение цветов Длина кабеля (м): 1.6 м Конструкция классическая Цифровой блок есть Подсветка клавиш есть Количество клавиш 104 Размеры (ШxВxГ) 466x38x205 мм Вес: 912гр ************************************************************************* ПОСМОТРЕТЬ МОЖНО ПО АДРЕСУ УЛИЦА АЭРОДРОМНАЯ 98А, Остановка «Парк Победы». Работаем ежедневно с 10-11 утра до 10 вечера.
Звоните или пишите, всегда рады ответить и проконсультировать по интересующим вас вопросам! ВОЗМОЖНА ДОСТАВКА ПО ГОРОДУ САМАРА И ОТПРАВКА В ЛЮБУЮ ТОЧКУ РОССИИ, ПОЧТОЙ ИЛИ СДЭК.
Комьютерные аксессуары и комплектующие
месяц назад Источник
Новая клавиатура, упаковка не вскрывалась Проводная клавиатура игровая Оклик 757G MADNESS специально разработана для геймеров. Клавиатура с подсветкой выполнена в традиционном черном цвете. Для изготовления корпуса выбран прочный пластик. Клавиатура имеет классическую форму и удобна в использовании. Конструкцией предусмотрен цифровой блок, позволяющий участвовать в виртуальных сражениях нескольким игрокам одновременно. Клавиатура Оклик 757G MADNESS защищена от попадания влаги. При заливе жидкость выводится через специальные отверстия. Имеется светодиодная регулируемая по яркости подсветка. Она настраивается в соответствии с предпочтениями геймера. Подключение производится через USB-порт, при этом клавиатура определяется автоматически и дополнительной установки драйверов не требуется.
В профиле есть мыши, клавиатуры, коврики, наушники игровые игровая клавиатура #клавиатура с подсветкой # клавиатура оклик # клавиатура oklik
Комьютерные аксессуары и комплектующие
месяц назад Источник
Внимание! Festima.Ru является поисковиком по объявлениям с популярных площадок. Мы не производим реализацию товара, не храним изображения и персональные данные. Все изображения принадлежат их авторам Отказ от ответственности
Регулируемый блок 1 шт. Движущиеся элементы на шариковых подшипниках.
2 года назад Источник
Регулируемый блок питания 1.2-13В
Комьютерные аксессуары и комплектующие
2 года назад Источник
Регулируемый блок питания 1.2-13В
Комьютерные аксессуары и комплектующие
Пермский край, Пермь, Ветлужская ул.2 года назад Источник
«Почти» лабораторный блок питания.
Набор-конструктор из Китая. Модернизация – RoboCraftПо мере погружения в мир электроники, на моем столе появился приличный ворох различных блоков питания: на 3.3V, 5V, 9V, 12V и т.п. Причем некоторых несколько штук — на разные мощности. Уверен, что у многих примерно такая же ситуация на рабочем месте. И вполне естественно, что в какой-то момент времени приходишь к мысли: а нельзя ли как-то упростить себе жизнь хотя бы в этом вопросе? Да, скажете вы, для этих целей давным давно существуют лабораторные блоки питания. На разные кошельки, вкус, цвет и даже «в горошинку»… Правда и стоят они достаточно неплохо. Поэтому чаще всего начинающие радиолюбители решают этот вопрос самостоятельным изготовлением регулируемого блока питания. Наиболее популярным вариантом является регулируемый блок питания на LM317. Прямо так, слово в слово (или «adjustable power supply lm317»), и забивайте в Google. Получите ОГРОМНЕЙШЕЕ число ссылок!!!
И братья китайцы не остались в стороне от вопроса и вовсю предлагают «за недорого» набор для самостоятельной сборки (по буржуйски DIY kit) такого блока питания.
Например тут.
Каюсь, но я тоже не устоял и заказал себе такой набор. Уж больно он симпатично смотрелся в прозрачном корпусе… Однако, не с моим везением. Самая важная для меня часть — а это именно корпус из оргстекла, при транспортировке оказалась поломана. Вот же, китаец, не мог нормально упаковать хрупкую вещь! После небольшой с ним переписки, маленький житель поднебесной выслал мне новый корпус. Теперь терпеливо жду.
А да, возможно еще один веский аргумент «ЗА» покупку этого набора. Я попытался заказать лазерную резку поврежденных элементов корпуса у себя в городе, но мне ее предварительно оценили (я озвучил примерные размеры деталей по телефону) в 15 условных единиц!!! Точнее даже от 15 у.е. и выше!! И это при общей стоимости набора у китайцев в 10 USD.
Кстати, к набору прилагалась бумажная оригинальная схема этого блока питания:
Полученный набор я спаял и собрал в корпус буквально за час. Тестовые испытания принесли еще одно разочарование.
Помимо поврежденного корпуса (который я пока склеил дихлорэтаном), сам блок питания — оказался, так скажем,«не совсем мощным». При попытке выжать из него хотя бы 0.2 Ампера на 12 вольтах, выходное напряжение очень здОрово начинало «просаживаться». Признаться, нечто подобное я и ожидал. Следует отметить наличие в конструкторе интересных «свистопердпыхтелок»: генератор прямоугольных импульсов (с регулировкой частоты), логический пробник и некое подобие «прозвонки». Вроде как неплохая «фигулина» для всяких отладок, если бы чуть помощнее сам блок питания, хотя бы 0.5 ампера.
А чего нам терять? Попробуем модернизировать эту коробочку.
Итак, я решил подвергнуть доработке два важных компонента: трансформатор и стабилизатор. Вначале были попытки подобрать более мощный трансформатор, но идея потерпела фиаско: или мощность оказывалась примерно такой же как и в штатном, или размер никак не подходил по габаритам корпуса.
А вообще, зачем мне трансформатор? Почему бы его не заменить на малогабаритный импульсный блок питания? Полазив в своих закромах, я нашел какой-то блок питания (даже не знаю от чего, может от какого-то роутера…) на котором гордо красовалась надпись 12 вольт, 1.
3 Ампера, 15 Ватт. Очень неплохо и похоже на честную маркировку (12В *1.3А= 15.6 Ватт). Расколов пластиковый корпус, я извлек плату (с удовлетворением хочу отметить весьма неплохую схему с ШИМ-контроллером и вполне сносное качество пайки) и примерился к корпусу блока питания.
Все очень даже влазит. Буквально чуть-чуть пришлось поработать напильником. Жаль, что максимально выдаваемое напряжение моей платы — 12 вольт. Ладно, попробуем исправить. Посмотрев пару роликов на ютубе, пришел к выводу, что моя плата — классическая схема импульсного БП, с регулировкой частоты ШИМ с помощью управляемого стабилитрона TL431.
Напомню, что проделанные мной «манипуляции» относятся ИМЕННО к имеющемуся у меня блоку питания!!! Будьте внимательны!!!
В моем варианте платы, TL431 — это внешне похожий на транзистор, трехногий элемент, расположенный возле трансформатора справа внизу. Что же это за «зверек»? Микросхема TL431 — это регулируемый стабилитрон. Используется в роли источника опорного напряжения в схемах различных блоков питания.
Типовая схема включения:
Чтобы удостовериться, что я все правильно понял, проверим расчеты. На «свежедобытой» плате (для 12 вольт) были установлены следующие номиналы резисторов в делителе: R1=4702 (высокоточный 47кОм) и R2=1212 (высокоточный 1.21 кОм).
Считаем: (1+(47000/12100))*2.5=12.2 Вольта. Очень правдоподобно. Я же хочу на выходе получать порядка 16 вольт (бОльшее напряжение, лично мне, не разу не понадобилось). Обратным счетом получается, что мне для этого нужно установить такие номиналы: R1=56 кОм и R2=10 кОм. (я воспользовался вот этим он-лайн калькулятором).
И еще ОЧЕНЬ важно! Думаю, что значительное изменение выходного напряжения (скажем, с 12 вольт на 3.3, или на 25 вольт) — ничего хорошего не сулит. И еще важный момент: установленные на выходе электролиты были расчитаны на рабочее напряжение в 16 Вольт и я заменил их на аналогичные по емкости, но с бОльшим рабочим напряжением (25 Вольт). Тоже учитывайте этот момент.
Итак, запаиваю новые резисторы и конденсаторы — Вау… На выходе получаю напряжение около 16 вольт.
Все так, как задумано! А что же с мощностью? Думаю, что мощность осталась та же 🙁 Чудес не бывает. Т.е., примерно 15 Ватт (плюс-минус лапоть). А это значит, что при таком напряжении, выдаваемый ток получится не более чем: (15Ватт/16вольт) = 0.9 Ампера. Проверка на светодиодной ленте показала стабильную работу переделанного блока с выходным током 0.8 Ампера. Для большинства моих поделок и испытаний — «ВЫШЕ КРЫШИ».
Но, как говорят французы: аппетит приходит во время еды. А на кой мне ВООБЩЕ линейный стабилизатор (LM317)? Нет, это конечно очень классная штука, но у него достаточно низкий КПД и излишек энергии он «тупо» рассеивает в виде тепла. При понижении напряжения с 16 вольт до 5, входные 16 вольт распределяются между стабилизатором и нагрузкой в отношении «11 вольт на стабилизаторе + 5 вольт на нагрузке». При токе в 0.2А на нагрузке выделяется 1 ватт, а на LM317 — целых 2.2 ватта. Получается что «лишние» 11 вольт просто гасятся на стабилизаторе, превращаясь в тепло. Во-первых, из-за этого возникают проблемы с охлаждением, а во-вторых на это уходит много энергии из источника питания.
Конечно, при использовании штатного «мили-пили» трансформатора нагрев стабилизатора не большая проблема, так как ток незначительный. А вот после замены трансформатора на более мощный источник — это становится весьма критично. Короче говоря, воспользуемся современными технологиями.
Итак, вторым шагом поменяем LM317 на DC-DC преобразователь на базе LM2596.
Характеристики микросхемы:
— Входное напряжение — от 2.4 до 40 вольт
— Выходное напряжение — фиксированное либо регулируемое (от 1.2 до 37 вольт)
— Выходной ток — до 3 ампер (при хорошем охлаждении — до 4.5А)
— Частота преобразования — 150кГц
— КПД — 70-75% на низких напряжениях, до 95% на высоких
Указанная микросхема существует как в варианте на фиксированные напряжения, так и на регулируемое с помощью внешних резисторов. Обращаю ваше внимание, что я использовал в данном проекте именно регулируемую версию микросхемы, с маркировкой ADJ. У меня уже был достаточно большой опыт с этим вариантом преобразователя.
(Кстати, раньше я использовал преобразователь LM2576 — практически полный аналог LM2596, но с другой рабочей частотой.)
Итак, новая схема (с сохранением функционала всяких «полезных фич») теперь стала такой:
Как вы могли заметить, «обвязка» LM2596 не намного сложнее, чем для LM317. Изменения в схеме коснулись только силовой части. А так же синий светодиод на выходе после стабилизатора (в исходном варианте схемы) — мне показался избыточным (ведь работоспособность можно оценить по индикатору напряжения). Дополнительно (на всякий пожарный случай) после стабилизатора установлены дроссель L2 и конденсатор C5 — Ripple filter (что-то типа, подавителя помех) и предохранитель на 1.5А (выпаял со старой материнской платы). Итак, теперь немного модернизируем плату нашего блока питания под этот вариант схемы. Важно соблюсти не только размер платы, но и положение некоторых элементов: посадочные и регулировочные отверстия, положение клемников, место установки переменного резистора.
Итак, как же это я сделал? Я отсканировал еще не распаянную плату на сканере. Сохранил полученную картинку в формате BMP.
Теперь в SprintLayout-е открываем [ОПЦИИ] -> [ШАБЛОН] -> [ЗАГРУЗИТЬ] и выбираем сохраненный ранее скан.
Теперь важно подобрать РАЗРЕШЕНИЕ и сдвиг по осям. Я расположил на картинке (чтобы можно было как-то ориентироваться) корпус микросхемы DIP14 и менял параметры шаблона, пока не получил идеальное соответствие картинки-шаблона реальным размерам радиодетали.
Все. Расположив ключевые элементы в нужных местах, мне осталось только развести дорожки под новую схему.Вот как в итоге получилось:
Обратите внимание, на подключение сегментного индикатора напряжения. Он запитывается ДО стабилизатора, а замеряет — ПОСЛЕ. Делается это для того, чтобы при установке минимального выходного напряжения он продолжал бы работать. Ну, что? Поехали по традиционной дорожке: ЛУТим-Сверлим-Травим-Паяем….
Лицевая сторона:
И вот у нас в руках готовая альтернативная плата.
Размещаем в корпус. Как ни странно, но все подошло идеально. Как говорят, найди 10 отличий 🙂
Вот такая мигающая и светящаяся коробочка теперь живет на моем столе и весьма неплохо справляется с возложенными на нее задачами.
Надеюсь, найдутся люди, которые захотят повторить мою модернизацию. Все нужные для этого материалы забираем тут.
Переменный источник питания с регулятором напряжения LM317
11 мая
Картик Нараянан Электроника, блок питания ЛМ317 31 Комментарий
Содержание
- 1 Блок-схема
- 2 Простая принципиальная схема
- 3 Полная принципиальная схема
До сих пор мы обсуждали различные ИС стабилизаторов напряжения, включая 7805,723 и т.д. были все фиксированные стабилизаторы напряжения. Итак, теперь мы увидим, как спроектировать простой регулируемый стабилизатор напряжения с использованием микросхемы LM317.
Эта схема, как и все регуляторы напряжения, должна следовать одной и той же общей блок-схеме
Блок-схема источника питания Здесь у нас есть входной переменный ток высокого напряжения, поступающий в трансформатор, который обычно понижает переменный ток высокого напряжения от сети к низкому напряжению.
AC требуется для нашего приложения. Следующий мостовой выпрямитель и сглаживающий конденсатор для преобразования его переменного напряжения в нерегулируемое постоянное напряжение. Но это напряжение будет меняться в зависимости от меняющейся нагрузки и стабильности входного сигнала. Это нестабилизированное постоянное напряжение подается на регулятор напряжения, который поддерживает постоянное выходное напряжение и подавляет пульсации нерегулируемого напряжения. Теперь это напряжение можно подать на нашу нагрузку.
Поскольку мостовой выпрямитель уже обсуждался на предыдущей странице, я не буду углубляться в этот раздел, поэтому давайте сразу перейдем к схеме регулятора.

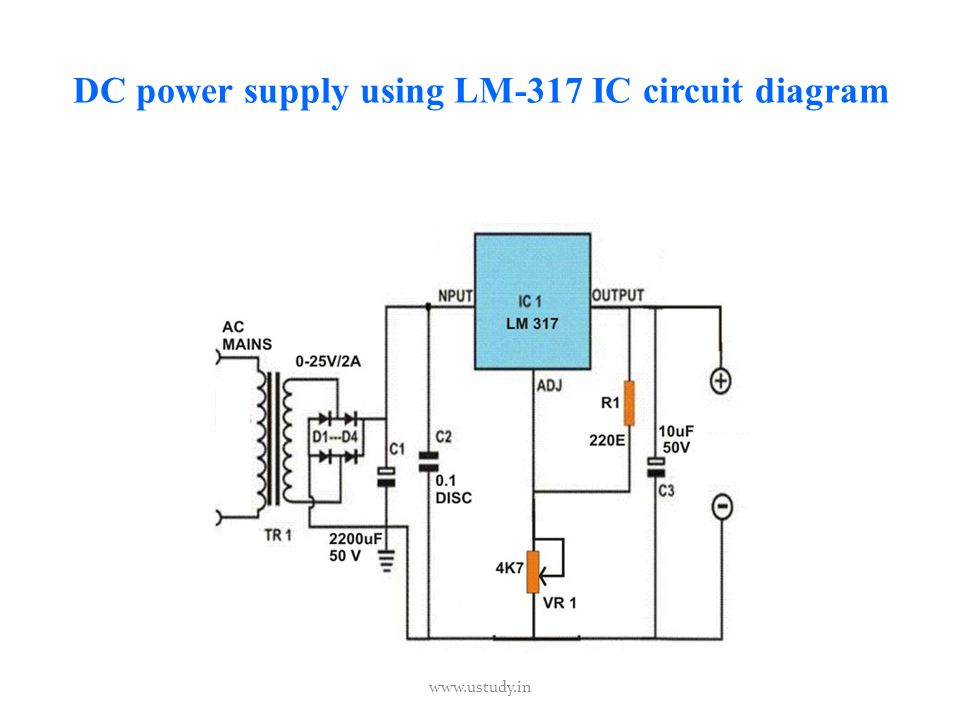

Простой регулируемый источник питания на основе LM317. сглаживающая емкость. Как вы знаете, выход мостового выпрямителя будет следующим: Выход мостового выпрямителя большие пульсации, которые существуют на выходе, делают практически невозможным использование в любых приложениях питания. Поэтому для устранения этих пульсаций используется сглаживающий конденсатор [C1].
Теперь на выходе после конденсатора будет
Теперь для расчета конденсатора воспользуемся простым уравнением Y=1/(4√3fRC)
где,
- Y = Коэффициент пульсаций
- f = Частота (здесь 50 Гц)
- R = требуемое выходное напряжение, деленное на максимальный требуемый выходной ток
- C = Значение используемой емкости
Для расчета Y мы используем уравнения0051 r / 2√3
V dc= V Макс. – (V r / 2)
Теперь все, что нам нужно знать, это значение Vr, которое можно выбрать в соответствии с нашими потребностями. Обычно мы принимаем его равным 0,4 В, что означает, что максимальный размер пульсаций выходного сигнала будет 0,4 В. Одним из недостатков этого метода является то, что коэффициент пульсаций зависит от выходного тока, т.е. пульсации могут увеличиваться или уменьшаться при изменении нагрузки. По этой причине абсолютно необходимо, чтобы за конденсатором следовала микросхема регулятора напряжения.
Наиболее важной частью этой схемы является регулируемый регулятор напряжения 317. 317 представляет собой монолитную интегральную схему с регулируемым 3-выводным стабилизатором положительного напряжения, предназначенную для обеспечения тока нагрузки более 1,5 А с выходным напряжением, регулируемым в диапазоне от 1,2 В до 37 В. Он также имеет внутреннее ограничение тока, отключение при перегреве и компенсацию безопасной зоны. Все это делает его очень хорошим кандидатом на роль регулятора, если нам нужен умеренно точный источник питания со средней выходной мощностью. Для получения более подробной информации вы можете обратиться к его техническому описанию. Как видите, у него три контакта,
- ВХОД – Здесь мы даем нерегулируемый ввод
- ВЫХОД — Здесь мы получим регулируемый выход
- ADJUST – Переменный резистор, подключенный к этому контакту, управляет выходным напряжением
Конструкция резисторов очень проста, все, что нам нужно сделать, это следовать уравнениям, приведенным в таблице данных,
Vo = 1,25 x (1 + R2 / R1) + Iadj x R2
где,
- Vo = выходное напряжение
- R1,R2 = номиналы резисторов
- Iadj = ток через контакт ADJUST
Следует отметить несколько важных моментов:
- Ток на выводе ADJUST должен составлять от 50 до 100 мкА. Таким образом, мы можем пренебречь вторым членом уравнения, чтобы купить простоту ценой точности.
- Сопротивление резистора R1 должно быть небольшим, до 500 Ом. Это необходимо для удовлетворения требований к минимальному напряжению микросхемы.
Таким образом, мы можем пренебречь вторым членом уравнения, чтобы купить простоту ценой точности.Таким образом, у нас есть еще два компонента в цепи, которые требуют нашего внимания, конденсаторы C2 и C4. C2 используется для предотвращения пульсаций, если фильтрация выполняется на некотором расстоянии от регулятора. Его вентиль взят на 0,33 мкФ как прописано в даташите. Емкость C4 очень важна в схеме из-за того, что без этой емкости 317 имеет тенденцию действовать как генератор в диапазонах МГц. Это также имеет дополнительное преимущество, заключающееся в улучшении переходной характеристики схемы.
Хотя эти компоненты необходимы для правильной работы регулятора, мы советуем добавить еще несколько элементов, чтобы не только повысить эффективность схемы, но и обеспечить дополнительную защиту.
Емкость C3, шунтирующая вывод ADJUST на землю, улучшит способность подавления пульсаций, в то время как диоды используются для защиты регулятора от избыточного протекания через него, если к выходным клеммам регулятора подключена батарея или любой другой источник напряжения.
Поскольку значение C1 очень велико, при наличии такого условия оно будет действовать как короткое замыкание. Это заставит большой ток течь через регулятор, делая его бесполезным. При добавлении диода D5 ток будет протекать через диод, а не через стабилизатор и, таким образом, защищать его. Диод D6 делает то же самое с конденсатором C3. Значение C3 можно принять равным 10 мкФ.
Из технического паспорта также ясно, что падение напряжения в наихудшем случае для LM317 составляет почти 2,3 В. Таким образом, на всякий случай рекомендуется выбрать трансформатор с выходным напряжением как минимум на 4 В выше требуемого. (2,3В 317 + 1,4В мостового выпрямителя).
Теперь у нас есть полный регулятор напряжения на LM317.
Не стесняйтесь оставлять любые сомнения в комментариях ниже.
Автор
Картик Нараянан
Я студент английского языка, изучаю технику в области электроники, и я копался в технологиях все эти годы…….. Я, вероятно, делаю то же самое прямо сейчас.
….
Регулируемый источник питания от 1,2 до 37 В, сильноточный ток 20 А с использованием LM317 и TIP35C + PCB
Для версии на португальском языке нажмите здесь!
Это сильноточная схема регулируемого источника питания, которая работает бесперебойно *С 20 А . А мы будем использовать старую, замечательную и всем известную LM317 , представляющая собой интегральную схему, регулирующую положительное переменное напряжение в диапазоне от 1,25 до 37 В и 1,5 ампер.
Мы получили эту схему от нашего партнера FVM Learning , который сделал ее доступной для нас, мы внесли несколько изменений, таких как увеличение количества транзисторов, о которых говорится в Original Post , и мы сделали печатную плату что не было доступно до сих пор, остальное точно так же.
Вам может быть интересно:
- Регулируемый источник питания от 1,5 до 28 В, 7,5 А с ИС LT1083 + плата
- Регулируемый источник питания от 1,2 до 37 В, 6 А, защита от короткого замыкания с помощью LM317 и TIP36 + плата
- Регулируемый импульсный источник питания от 5,1 до 4,50 В, печатная плата Усилитель с использованием L4960 + PCB
- Симметричный регулируемый источник питания от 1,25 до 47 В, 10 А с защитой от короткого замыкания + плата
- Регулируемый источник питания, от 1,25 до 57 В, 6 А с TIP36C + LM317HV + PCB
- Регулируемый источник питания, от 1,25 до 333 В , 3 А с LM350 + плата
- Стабилизированный источник питания 13,8 В, сильноточный, 10 А с печатной платой
Чтобы сделать соответствующий источник питания, необходимо иметь ток, значительно превышающий 1,5 А будет увеличивать ток без изменения напряжения.
Поскольку эта функция изменения соответствует LM317 , а коэффициент тока зависит от транзисторов, в этой схеме мы будем использовать TIP35C .
Работа схемы
LM317 представляет собой регулируемый регулятор положительного напряжения, который отвечает за изменение выходного напряжения и подачу базы силовых транзисторов на это переменное напряжение.
Которые вместе с другими транзисторами образуют сильноточный усилитель, и которые в зависимости от количества транзисторов и суммы токов каждого транзистора образуют сильноточный переменный источник питания.
Напряжение, поступающее от блока питания, поступает непосредственно в TIP35C коллектор, и управляется изменением входного напряжения на базе.
А в свою очередь напряжение, которое будет выходить из эмиттера, будет напрямую связано с контролем выходного напряжения LM317 , необходимо использовать теплоотвод, так как эта удерживающая энергия преобразуется в тепло.
TIP35C представляет собой транзистор высокой мощности Mospec с непрерывной емкостью коллектора 25 А , что делает его идеальным транзистором для этого проекта.
*Стоит помнить, что данный транзистор имеет общую мощность 125Вт , значит следуя Закону Ом , ток рассчитан производителем для данного транзистора при 5В , проверим:
Ом Формула закона: P = V * I
P = Мощность: В = Напряжение: I = Ток:
I = 1 P 125/5 ==> I = 25A
В нашем случае, когда питание увеличится до 37V , можно считать, что:
I = P / V ==> I = 125/37 > I = 3,38А
Разницу заметили? Для этой работы мы поставили два транзистора, но если вы собираетесь использовать этот источник постоянно с максимальным напряжением и полным током, вам нужно будет добавить в эту схему еще две пары.
Мы можем использовать этот блок питания с этими параметрами; Напряжение, Ток, максимум, но при длительном использовании перегреет транзисторы и сгорит.
TIP35C имеет 100 В Vce и Vbe, Напряжение коллектора эмиттера и Напряжение коллектора базы . Помните об этом, эти настройки относятся к TIP35C , есть и другие варианты, такие как: TIP35 = 40 В , TIP35A = 60 В , TIP35B = 80 В и TIP35C = 100 В , поэтому для этого проекта вы можете использовать TIP35C для большей эффективности.
Принципиальная схема регулируемого источника питания показана на Рисунок 2 , на котором показано расположение компонентов и их соединения для начала сборки, которая в общем случае довольно проста в сборке и демонстрирует большую эффективность.
| Fig. 2 — Schematic Diagram Adjustable Circuit — 1.25V ~ 37V, 20A CI LM317 and TIP35C |
Components List
- U1 ……… ……………. …Интегральная схема регулятора напряжения LM317
- Q1–Q6 ……………… Силовой транзистор TIP35C
- D1, D2, D3, D4 ……. 1N4007 Кремниевые выпрямительные диоды
- C1 . …………………. 4700 мкФ — 63 В Электролитический конденсатор
- C2, C3 …………… …….. Керамический/полиэфирный конденсатор 0,1 мкФ
- R1 …………………… 220 Ом 1/4 Вт Резистор — ( красный, красный, коричневый, золотой )
- R2 ………………………. 10 кОм — 1/4 W Резистор — ( коричневый, черный, оранжевый, золотой )
- R3 — R8 ……………… 0,22 Ом — 5 Вт Резистор — ( красный, красный, серебряный, золотой)
- P1 ….. …………………. 5 кОм Потенциометр
- J1, J2 ……. …. Клеммные колодки для печатных плат — EK500V-XXP 20A — или эквивалентные
- F1 ………………………. Картридж с предохранителями для печатных плат 250В 30А С предохранителем 20А
- Прочие . ……………….. Провода, Сварные швы, Столбы, Печатные платы и т.д.
…Интегральная схема регулятора напряжения LM317
……………….. Провода, Сварные швы, Столбы, Печатные платы и т.д.Для тех, кто хочет скачать такие материалы как схематическая диаграмма в формате PDF, PCB Layout, GERBER и JPG, мы предоставляем прямую ссылку для загрузки всех материалов.
Прямая ссылка для скачивания
Нажмите на ссылку , чтобы загрузить файлы: PCB Layout, PDF, GERBER, JPG
Если у вас есть какие-либо вопросы, предложения или исправления, оставьте их в комментариях, и мы на них ответим скоро.
Подписывайтесь на наш блог!!! Щелкните здесь — elcircuits.com!!!
С наилучшими пожеланиями!!!
Регулируемый блок питания с LM317
Заданный вопрос
Изменено 3 года, 3 месяца назад
Просмотрено 500 раз
\$\начало группы\$
Я хочу создать регулируемый источник питания для своих электронных проектов, и самым дешевым/быстрым вариантом будет использование LM317.
Тем не менее, я не хочу взрывать все, делая что-то не так (что вполне возможно, учитывая мои небольшие познания в электронике), поэтому я хочу прояснить несколько вопросов:
Какую мощность должен выдерживать R1, учитывая максимальное падение примерно на 30 В (с 32 В до 1,25 В) и, допустим, 1 А тока (я понятия не имею, какой ток я буду использовать, но я Задаю значение высокое, чтобы убедиться)? Если мои расчеты верны, мощность, рассеиваемая LM317, составляет около 30 Вт (у меня огромный радиатор, нагрев LM317 не должен быть проблемой), но какой должна быть номинальная мощность резистора? Резисторы на 30 Вт недешевы, и магазин, в котором я покупаю компоненты, предлагает резисторы только до 10 Вт (которые также очень дороги).
Нужен ли конденсатор между входом LM317 и землей? Если я не использую его, что может произойти?
Если бы я хотел поместить светодиод, указывающий, включен ли мой блок питания, как я мог бы преобразовать входное напряжение 32 В в напряжение светодиода, не рассеивая тонну тепла и не затрачивая много?
Как мне защитить свою цепь от короткого замыкания, чтобы не перегорело все, если по ошибке подключишь что-то не так? 92 * 5336 = 145 мВт.
Я бы порекомендовал вам использовать для этой цели потенциометр на 25 Вт.Нужен ли конденсатор между входом LM317 и землей?
ДА. Хотя технически (и в идеальных условиях) он может вам не понадобиться, просто рекомендуется обеспечить стабильность при всех изменениях, которые могут возникнуть в проводке и на печатных платах. (Вы не упомянули, что генерирует ваш Vin… если это выпрямитель, то вам определенно нужен большой фильтрующий конденсатор)
Могу ли я использовать LM317 для подачи тока нагрузки 1 А во всем диапазоне напряжений?
ВОЗМОЖНО.
Из таблицы данных LM317 вам нужно посмотреть на один конкретный график, чтобы понять, как LM317 справляется с ограничением тока (это очень ново, и большинству людей не требуется время, чтобы понять).
Обратите внимание, что когда разность между входом и выходом мала (<5 В или Vвых примерно 27 В) или велика (>30 В или Vвых примерно 1,25 В), ограничение тока уменьшается.
Похоже, вы можете получить 1 А при низком выходном напряжении, но выше 27 В вы можете не получить 1 А.
Обратите внимание, что в среднем диапазоне (примерно от 7 до 24 В) вы легко получите выходной ток 1 А. LM317 более чем способен рассеивать 20 Вт на приличном радиаторе (изменено из комментариев), хотя вам лучше рассмотреть импульсный стабилизатор, чтобы избежать больших радиаторов.Наличие светодиодного индикатора питания
Простой последовательный резистор и светодиод — это все, что вам нужно. Это может работать от напряжения Vin (32 В постоянного тока), хотя это, конечно, немного расточительно.
Таким образом, ваша окончательная схема будет выглядеть примерно так:
\$\конечная группа\$
8
\$\начало группы\$
1) Как было указано в комментариях, вы никогда не увидите 30 В через R1 и 1 А через него никогда не пройдет.
Напряжение на этом резисторе около 1,25В.2) В техническом описании должно быть указано, нужен ли конденсатор для заземления и при каких обстоятельствах. Эта информация представлена на рисунке 1 таблицы данных, которую я нашел в Интернете.
3) Тепло не измеряется в тоннах, и я не знаю, что вы подразумеваете под «много расходовать». Выбор резистора для использования со светодиодом обсуждался снова и снова, как на этом, так и на других сайтах.
4) Что говорится в техпаспорте на LM317 о защите от короткого замыкания? Вы должны найти всю необходимую информацию.
Напоследок еще раз скажу, что вам нужно пересмотреть свой план рассеивания 30Вт на этом регуляторе. Я не думаю, что это будет возможно без «больших затрат».
\$\конечная группа\$
3
\$\начало группы\$
R1 ДОЛЖЕН иметь 1,25 В, в то время как другой R регулирует выходное напряжение.
Вот как он регулирует выходное напряжение, и когда через шунтирующий резистор мощности становится ограничителем тока вместо заземления или регулирования напряжения.Чтобы проверить это, используйте другой силовой транзистор на радиаторе в качестве активной нагрузки и просто сместите его с максимальным падением тока 0,1 В или меньше для измерения тока с Vout. Затем поместите любую синусоиду на смещение постоянного тока и используйте XY на осциллографе для тока и напряжения, чтобы увидеть свои результаты. Используйте галогенную лампочку или двигатель мощностью 300 Вт переменного тока или 30 Вт 24 В для ограничения тока вашего активного полевого транзистора, чтобы уменьшить нагрев. Но предупреждаю, индуктивные нагрузки не имеют обратноходового диода, к Vin для ограничения обратной ЭДС.
\$\конечная группа\$
\$\начало группы\$
LM317 не сможет полностью работать с нагрузкой 1,25 А от входного напряжения 32 В из-за потери тепла.
максимальная нагрузка без серьезного повреждения LM317 будет около 0,8 А. спецификации говорят, что вы можете эффективно достичь 1,5 А только тогда, когда разница Vin / Vout составляет около 1/3. не в случае переменного регулирования ниже 19 В для этого случая. у него очень плохая тепловая эффективность. Его коэффициент теплового КПД имеет лепесток, который вы сможете интерпретировать самостоятельно позже.\$\конечная группа\$
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя электронную почту и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.1,2–36 В, 5 А, регулируемый источник питания с LM317
Это очень простой регулируемый настольный источник питания 1,2–36 В с выходным током 5 А. Максимальное входное напряжение составляет 37 В, а выходное напряжение регулируется потенциометром в диапазоне от 1,2 до 36 В. Транзистор Дарлингтона TIP147 PNP увеличивает ток LM317 со 100 мА до 5 А. LM317 — самый полезный и недорогой регулируемый стабилизатор, и для этой схемы также можно использовать LM317L, который может дать 100 мА, этого достаточно для смещения транзистора.
D1 и D2 являются защитными диодами, поскольку при выключении схемы выходные конденсаторы разряжаются и могут повредить транзистор или регулятор.R1 — 2 Вт, остальные резисторы — 0,25 Вт.
R1 — токоограничивающий резистор LM317, а R2 — резистор смещения Q1, все конденсаторы на 50 В. RV1 — многооборотный потенциометр на 5 кОм.
Конденсаторы емкостью 100 нФ подключены параллельно электролитическим конденсаторам для устранения высокочастотного шума, поскольку электролитические конденсаторы большой емкости имеют большие ESR и ESL и не могут устранить высокочастотный шум.
Я разработаю печатную плату для этой схемы и добавлю в этот проект.
Для Q1 требуется радиатор и небольшой вентилятор. Максимальная выходная мощность регулируемого блока питания составляет 125 Вт.
Загрузки
Регулируемый блок питания 1,2–36 В 5 А с LM317 — Link
Точный измеритель LC Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.Вольт-амперметр PIC Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА. Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой.
Частотомер/счетчик 60 МГц Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.Генератор функций XR2206, 1 Гц — 2 МГц Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте. Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.
BA1404 Стерео FM-передатчик HI-FI Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.Плата ввода-вывода USB Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов. USB IO Board совместима с макетом.
Набор для измерения ESR / емкости / индуктивности / транзистора Комплект для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.Комплект усилителя для наушников Audiophile Комплект усилителя для наушников Audiophile включает в себя высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale. 8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т.
д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, а благодаря низкому энергопотреблению может питаться от одного 9батарея В.Комплект Arduino Prototype Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro. Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.200 м 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее. Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены.
Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.Простой блок питания LM317 с ограничением тока | Детали
Это простой блок питания, который может выдавать 600 мА тока от 1,5 до 20 вольт. Имеет индикаторы ограничения тока и ограничения тока. Схема рассчитана на питание от настенной розетки. Основными компонентами являются два LM317, операционный усилитель, стабилизатор на 12 вольт и несколько пассивных компонентов.
В схеме используется один LM317 для ограничения тока и второй LM317 для установки напряжения.
Ограничение тока осуществляется с помощью шестипозиционного поворотного переключателя, а напряжение устанавливается с помощью двух потенциометров, один для грубой, а другой для точной регулировки. Операционный усилитель используется для освещения двух светодиодов, один для постоянного тока (CC), другой для постоянного напряжения (CV). Я решил использовать RGB-светодиод с общим катодом. Регулятор на 12 вольт обеспечивает постоянный источник напряжения для амперметра, вольтметра и вентилятора.LM317 — хороший стабилизатор напряжения, который используется во многих коммерческих продуктах. С ним легко работать, для установки выходного напряжения требуется всего два резистора. В качестве регулятора переменного тока с ним не так просто работать. Регулятор поддерживает максимальное напряжение 1,25 В между выходной и регулировочной клеммами. Когда напряжение между этими клеммами достигает 1,25 В, регулятор снижает выходное напряжение, чтобы поддерживать этот максимальный перепад напряжения.
В качестве регулятора напряжения (U2) мы используем резисторный делитель (R8 и RV1+RV2), чтобы часть выходного напряжения возвращалась на контакт регулировки. Регулируя соотношение (R8 и RV1+RV2) мы изменяем выходное напряжение.
Ограничение тока достигается за счет измерения падения напряжения на шунтирующем резисторе (от R1 до R7). Изменяя значение шунта, мы изменяем величину тока, который будет пропускать U1 до того, как он начнет ограничиваться.
Например, давайте использовать шунт 1 Ом. Регулятор LM317 начнет ограничивать, когда падение напряжения на резисторе составит 1,25 В. Используя закон Ома, мы видим, что потребляемый ток будет 1200 мА, когда падение напряжения 1,25 В происходит на резисторе 1 Ом (I = V \ R) или (I = 1,25 В \ 1), I составляет 1,25 А или 1250 мА. Когда у нас есть шунт с сопротивлением 10 Ом, потребляемый ток 120 мА даст нам падение на 1,25 В на шунте (I = V \ R) или (I = 1,25 В \ 10) I составляет 0,12 А или 120 мА на выходе.
Идеальным шунтом для этой цепи был бы потенциометр, но нам трудно найти нужное значение.
Нам понадобится 2-ваттный потенциометр с диапазоном от 1 до 150 Ом и антилогарифмическим конусом. Поэтому для простоты я решил использовать поворотный переключатель с шестью диапазонами.Операционный усилитель работает как компаратор, обеспечивая индикацию CC и CV. Операционный усилитель сравнивает часть (2/3) входного напряжения с выходным напряжением U1. Делитель R12 и R13 определяет эту дробь. Если 2/3 входного напряжения меньше выходного напряжения U1, то U1 не ограничивает ток и загорается зеленый светодиод. Если 2/3 входа больше, чем выход U1, то U1 ограничивает ток и загорается красный светодиод. Помните, что есть потеря напряжения в U1 и потеря напряжения на шунте, поэтому 2/3 входа будут всего на вольт или два ниже выхода. Я разработал схему для использования RGB-светодиода с общим катодом. Он будет переключать цвета, когда цепь ограничивает. Операционный усилитель не критичен, LM358, TL072 совместимы по выводам и будут работать так же хорошо.
Схема предназначена для питания от незаземленной настенной розетки, которая может обеспечить около 24 вольт при 1000 мА.
Я построил две такие схемы, так что я могу соединить их последовательно, чтобы обеспечить как положительное, так и отрицательное напряжение. Если вы хотите сделать то же самое, вы должны иметь ОТДЕЛЬНЫЙ источник питания для каждой цепи, КОТОРЫЙ НЕ ЗАЗЕМЛЕН, ИНАЧЕ ВЫ СОЗДАЕТЕ КОРОТКОЕ ЗАМЫКАНИЕ. Если вы не уверены в том, что это означает, пожалуйста, найдите время, чтобы изучить это и полностью понять это, прежде чем соединять вместе какие-либо источники питания (последовательно или параллельно). Я могу абсолютно гарантировать, что плохие вещи произойдут, если вы этого не сделаете. Это также относится к осциллографам с «землей» или заземлением.Радиатор также вызывает серьезную озабоченность. Регулятор потребляет входной ток, равный вашему выходному току, независимо от напряжения. Регулятор рассеивает разницу между входным и выходным напряжением в виде тепла. Например, если вы потребляете 1 А, а на выходе 2 В, а входное напряжение составляет 24 В, регулятор будет рассеивать разницу в 20 В при 1 А или 20 Вт.
По этой причине я ограничил максимальную выходную мощность до 600 мА и, предполагая выход 2 В и вход 24 В, максимальное количество рассеиваемого тепла будет 0,6 * 20 или 12 Вт. Для рассеивания этого количества тепла потребуется радиатор, а также может понадобиться вентилятор. Также обратите внимание, что язычок радиатора на регуляторе находится под напряжением, и два LM317 будут иметь разное напряжение, что потребует изоляторов или отдельных радиаторов. Регулятор 12 В предназначен для питания вентилятора и счетчиков.Если вы хотите потреблять более 600 мА, LM317 может обеспечить ток до 1,5 А, но с рассеиванием тепла возникнут проблемы. Коммерческие источники питания с высокой выходной мощностью решают эту проблему, используя трансформаторы с несколькими ответвлениями напряжения, чтобы они могли более точно согласовать входное напряжение с выходным напряжением. Это, однако, проект для другого дня.
Электронное оборудование — блок питания LM317 своими руками
Возможность подавать напряжение в ваши проекты поможет вам в отладке.
Вы можете купить регулируемый блок питания примерно за 50 долларов или собрать свой собственный из набора (еще одного). Просто найдите любой блок питания, в котором есть LM317.Вы также можете собрать его за 10 долларов, используя 9-вольтовую батарею в качестве входа и тестовые зажимы для выходов. Он не сможет обеспечить большую мощность (потому что это всего лишь 9 В), но его хватит для тестирования и отладки. есть ошибка!
Примечание: на схеме контакты 3 и 2 поменяны местами. Следуйте инструкциям ниже, если вы запутались.Обратите внимание, что LM317 НЕ подключен к земле ни на одном контакте!
Изображение Имя
Описание Деталь № Кол-во
Цена (приблизительно)
IC1
Регулируемый регулятор напряжения ЛМ317Т
(Digikey, Mouser, практически любой дистрибьютор)
1
$2
С2 С3
Конденсатор 10 мкФ (или больше) 10 В (или больше) 2
$1
С1
Керамический конденсатор 0,1 мкФ 1
0,50 $
Д1 Д2
Защитный диод 1N4001 2
$1
R1
Резистор ~240 Ом (от 200 до 270 подойдет) (0,25 долл. США)1
0,25 $
Р2
Потенциометр 5K. В этом случае банк в 1К тоже подойдет. Мне нравятся колесико для этого проекта .1
$1
Батарейный блок 9 В с выключателем
1
$2
Батарея 9 В 1
$2
Макет 1
$2
Красный светодиод (дополнительно) 1
0,50 $
Резистор 1K (дополнительно 1
0,25 $
Убедитесь, что у вас есть все необходимые детали Впаяйте резистор 220 Ом, потенциометр 5K, LM317T и батарейный блок 9В. Помните, что два контакта потенциометра 5K должны быть закорочены. В этом случае левая булавка и средняя булавка связаны вместеИзмерьте напряжение между левым и средним контактом LM317. Оно должно быть почти ровно 1,25 В. Если это не так, проверьте проводку, уверены ли вы, что детали подключены правильно и аккумулятор включен? Измерьте расстояние между массой (черный провод аккумуляторной батареи) и средним контактом LM317. Поворачивая потенциометр, вы сможете изменять напряжение примерно от 1,25 В до примерно 7 В Остальные детали припаяйте. Некоторые из них скрыты на этой фотографии, но просто следуйте схеме, и все будет готово.
Выполнить все тесты еще раз
С красным светодиодом, подключенным от выхода к земле через резистор 1K, вы можете быстро измерить, насколько высоко выходное напряжение.
Я бы порекомендовал вам использовать для этой цели потенциометр на 25 Вт.
Напряжение на этом резисторе около 1,25В.
Вот как он регулирует выходное напряжение, и когда через шунтирующий резистор мощности становится ограничителем тока вместо заземления или регулирования напряжения.
максимальная нагрузка без серьезного повреждения LM317 будет около 0,8 А. спецификации говорят, что вы можете эффективно достичь 1,5 А только тогда, когда разница Vin / Vout составляет около 1/3. не в случае переменного регулирования ниже 19 В для этого случая. у него очень плохая тепловая эффективность. Его коэффициент теплового КПД имеет лепесток, который вы сможете интерпретировать самостоятельно позже.
D1 и D2 являются защитными диодами, поскольку при выключении схемы выходные конденсаторы разряжаются и могут повредить транзистор или регулятор.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.
д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, а благодаря низкому энергопотреблению может питаться от одного 9батарея В.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.
Вы можете управлять освещением, вентиляторами, системой кондиционирования, компьютером, принтером, усилителем, роботами, гаражными воротами, системами безопасности, моторизованными шторами, моторизованными оконными жалюзи, дверными замками, разбрызгивателями, моторизованными проекционными экранами и всем остальным, о чем вы только можете подумать.
Ограничение тока осуществляется с помощью шестипозиционного поворотного переключателя, а напряжение устанавливается с помощью двух потенциометров, один для грубой, а другой для точной регулировки. Операционный усилитель используется для освещения двух светодиодов, один для постоянного тока (CC), другой для постоянного напряжения (CV). Я решил использовать RGB-светодиод с общим катодом. Регулятор на 12 вольт обеспечивает постоянный источник напряжения для амперметра, вольтметра и вентилятора.
Нам понадобится 2-ваттный потенциометр с диапазоном от 1 до 150 Ом и антилогарифмическим конусом. Поэтому для простоты я решил использовать поворотный переключатель с шестью диапазонами.
Я построил две такие схемы, так что я могу соединить их последовательно, чтобы обеспечить как положительное, так и отрицательное напряжение. Если вы хотите сделать то же самое, вы должны иметь ОТДЕЛЬНЫЙ источник питания для каждой цепи, КОТОРЫЙ НЕ ЗАЗЕМЛЕН, ИНАЧЕ ВЫ СОЗДАЕТЕ КОРОТКОЕ ЗАМЫКАНИЕ. Если вы не уверены в том, что это означает, пожалуйста, найдите время, чтобы изучить это и полностью понять это, прежде чем соединять вместе какие-либо источники питания (последовательно или параллельно). Я могу абсолютно гарантировать, что плохие вещи произойдут, если вы этого не сделаете. Это также относится к осциллографам с «землей» или заземлением.
По этой причине я ограничил максимальную выходную мощность до 600 мА и, предполагая выход 2 В и вход 24 В, максимальное количество рассеиваемого тепла будет 0,6 * 20 или 12 Вт. Для рассеивания этого количества тепла потребуется радиатор, а также может понадобиться вентилятор. Также обратите внимание, что язычок радиатора на регуляторе находится под напряжением, и два LM317 будут иметь разное напряжение, что потребует изоляторов или отдельных радиаторов. Регулятор 12 В предназначен для питания вентилятора и счетчиков.
Вы можете купить регулируемый блок питания примерно за 50 долларов или собрать свой собственный из набора (еще одного). Просто найдите любой блок питания, в котором есть LM317.
США)
Помните, что два контакта потенциометра 5K должны быть закорочены. В этом случае левая булавка и средняя булавка связаны вместе
