Плавное включение светодиодов своими руками

Плавное включение и затухание светодиодов своими руками

Что такое плавное включение, или иначе розжиг светодиодов думаю представляют все.

Разберем подробно плавное включение светодиодов своими руками.

Светодиоды должны не сразу разжигается, а через 3-4 секунды, но изначально не мигать и не светиться вообще.















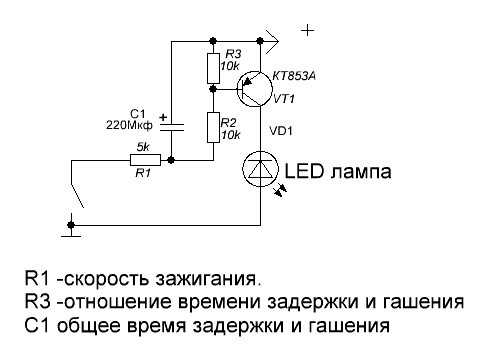

Схема устройства:

Компоненты:

■ Транзистор IRF9540N
■ Транзистор KT503
■ Выпрямительный диод 1N4148
■ Конденсатор 25V100µF
■ Резисторы:
— R1: 4.7 кОм 0.25 Вт
— R2: 68 кОм 0.25 Вт
— R3: 51 кОм 0.25 Вт
— R4: 10 кОм 0.25 Вт
■ Односторонний стеклотекстолит и хлорное железо
■ Клеммники винтовые, 2-х и 3-х контактные, 5 мм

Изменить время розжига и затухания светодиодов можно подбором номинала сопротивления R2, а также подбором ёмкости конденсатора.

Существует много способов резки текстолита: ножовкой по металлу, ножницами по металлу, с помощью гравера и так далее.

Я с помощью канцелярского ножа сделал бороздки по намеченным линиям, далее выпилил ножовкой и обточил края напильником. Также пробовал использовать ножницы по металлу – оказалось гораздо проще, удобнее и без пыли.

Далее прошкуриваем заготовку под водой наждачной бумагой с зернистостью P800-1000. Затем сушим и обезжириваем поверхность платы 646 растворителем с помощью безворсовой салфетки. После этого нежелательно руками прикасаться к поверхности платы.

Далее с помощью программы SprintLayot открываем и печатаем на лазерном принтере схему. Печатать необходимо только слой с дорожками без обозначений.

Для этого в программе при печати слева вверху в разделе “слои” снимаем ненужные галочки. Также при печати в настройках принтера выставляем высокую четкость и максимальное качество изображения. С помощью малярного скотча приклеиваем на обычный лист А4 страницу глянцевого журнала/глянцевую фотобумагу (если их размеры меньше А4) и печатаем на ней нашу схему. Я пробовал использовать кальку, страницы глянцевого журнала и фотобумагу. Удобнее всего, конечно, работать с фотобумагой, но в отсутствии последней и страницы журнала вполне сгодятся. Калькой же пользоваться не советую – рисунок на плате очень плохо пропечатался и получится нечётким.

Теперь прогреваем текстолит и прикладываем нашу распечатку. Затем утюгом с хорошим прижимом проутюживаем плату в течение нескольких минут.

Теперь даем плате полностью остыть, после чего опускаем в ёмкость с холодной водой на несколько минут и аккуратно избавляемся от бумаги на плате. Если целиком не отдирается, то скатываем потихоньку пальцами.

Затем проверяем качество пропечатанных дорожек, и плохие места подкрашиваем тонким перманентным маркером.

С помощью двустороннего скотча приклеиваем плату на кусочек пенопласта и помещаем в раствор хлорного железа на несколько минут. Время вытравливания зависит от многих параметров, поэтому периодически достаем и проверяем нашу плату. Хлорное железо используем безводное, разводим в теплой воде согласно пропорциям, указанным на упаковке. Чтобы ускорить процесс травления можно периодически покачивать ёмкость с раствором.

После того, как ненужная медь стравилась – отмываем плату в воде. Затем с помощью растворителя или наждачки счищаем тонер с дорожек.

Затем необходимо просверлить дырочки для монтажа элементов платы. Для этого я использовал бормашинку (гравер) и сверла диаметром 0.6 мм и 0.8 мм (из-за разной толщины ножек элементов).

Далее нужно облудить плату. Есть множество различных способов, я решил воспользоваться одним из самых простых и доступных. С помощью кисточки смазываем плату флюсом (например ЛТИ-120) и паяльником лудим дорожки. Главное не держать жало паяльника на одном месте, иначе возможен отрыв дорожек при перегреве. Берем на жало больше припоя и ведем им вдоль дорожки.

Теперь напаиваем необходимые элементы согласно схеме. Для удобства в SprintLayot распечатал на простой бумаге схему с обозначениями и при пайке сверял правильность расположения элементов.

После пайки очень важно полностью смыть флюс, в противном случае могут быть коротыши между проводниками (зависит от применяемого флюса). Сначала рекомендую тщательно протереть плату 646 растворителем, а потом хорошо промыть щеткой с мылом и высушить.

После сушки подключаем «постоянный плюс» и «минус» платы к питанию («управляющий плюс» не трогаем), затем вместо светодиодной ленты подсоединяем мультиметр и проверяем, нет ли напряжения. Если хоть какое-то напряжение все-таки присутствует, значит где-то коротит, возможно плохо смыли флюс.

Итог:

Проделанной работой я доволен, хоть и потратил достаточно много времени. Процесс изготовления плат методом ЛУТ показался мне интересным, и несложным. Но, не смотря на это, в процессе работы допустил, наверное, все ошибки, какие только возможно. Но на ошибках, как говориться, учатся.

Подобная плата плавного розжига светодиодов имеет достаточно широкое применение и может использоваться, как в автомобиле (плавный розжиг ангельских глазок, панели приборов, подсветки салона и т. п.), так и в любом другом месте, где есть светодиоды и питание от 12В. Например, в подсветке системного блока компьютера или декорировании подвесных потолков.

• Комментарии

Social Comments

Плавный розжиг на микроконтроллере 2 канала (режима) Attiny 13, 13а, 85

 Кто бы мог подумать, что порой на первый взгляд простые вещи весьма сложно реализовать привлекательно… Хотя наверное здесь в самый раз стоит вспомнить о высказывании, что все гениальное просто! Именно поэтому эту привлекательную простоту не всегда легко воссоздать. Ведь она гениальна!
Что же, я уже начал повторять все высказывания по кругу, все они верны, но не приносят какой-либо пользы, а более напоминают сюжет, когда собака гоняется за своим собственным хвостом. Если же подходить к теме статьи предметно, то она будет о простом розжиге, то есть плавном включении, свечении светодиодов. Задача, кажется, весьма простой, но ее настоящее решение было нетривиальным. Я уже рассказывал о самых простых, но как вы понимаете не о самых лучших способах плавного розжига.

Содержание

1. Алгоритм работы
2. Скетч плавного розжига
3. Схема, плата, детали
4. Видео по теме

 Все сводилось к использованию транзистора и конденсатора, по факту примитивная аналоговая схема, когда при плавном возрастании (изменении) потенциала на базе транзистора, меняется ток между эмиттером и коллектором.

 Однако в этот раз речь пойдет о реализации плавного розжига на микроконтроллере, причем для двух каналов, то есть с возможностью выбрать два разных режима розжига и с экспоненциальной зависимостью. Собственно в этом случае кажущаяся простая задача переходит на новый уровень, а использование микроконтроллера для нее становится вполне оправданным.

Алгоритм розжига на микроконтроллере

 Все стало таким сложным после того, как был опробован самый простой линейный режим розжига, то есть когда светодиод разжигается равномерно, от начала и до полного своего номинального свечения. Однако как бы это не показалось странным, но такой розжиг смотрится не очень красиво.
 В итоге было решено сделать так, вначале светодиод зажигается и постепенно набирает свечения, а через какое-то время скорость его розжига увеличивается. Это происходит в конце фазы выхода на номинальный режим.

 Такая задержка полного розжига смотрится интереснее, а на графике ее представить можно примерно вот так.

Ну и как я уже упоминал, будет два канала, две цепи управления. Это позволит не столько разделить мощность, сколько сделать каждый из розжигов разным по времени выхода на номинальный режим.

 В одном случае он будет разгораться быстрее, в другом медленнее. То есть можно будет и здесь выбрать то, что больше нравится вам.
Однако при таком раскладе, уже нельзя будет использовать обычный delay, то есть осуществлять задержку каналов обычным выжиданием. Ведь такой операнд сам по себе полностью занимает микроконтроллер, а в этом случае надо будет смотреть то за одним светодиодом (цепью), то за другим. В итоге взял операнд – «millis» и пришлось ввести переменную времени – «unsigned long»

 Вот так из весьма простой затеи розжига получился целый квест. Само собой и код стал несколько сложнее, но оно того стоило. Теперь у меня есть два канала, теперь розжиг осуществляется не линейно, а с небольшой изначальной задержкой и увеличением скорости при выходе на номинальный режим.

Скетч для плавного розжига на микроконтроллере Attiny 13, 13а, 85

Все о чем я говорил выше можно описать и другим языком в среде Arduino.

Смотреть код. (Attiny 13, на частоте 128 KHz)

В целом, как мне кажется, код получился весьма изящным. Пару независимых каналов и сложная зависимость выхода на режим.

Схема и плата для плавного розжига на микроконтроллере Attiny 13, 13а, 85

Схема получилась весьма простенькой. Две цепочки со светодиодами питаются от бортовой сети, через понижающий резистор, а далее управляются ключами (полевыми транзисторами P3055LD).

Ну и сразу приведу спецификацию по деталям применяемым в проекте. Сама схема открывается в программе TinyCAD и может быть в ней же отредактирована.

Применяемые радиоэлементы

Наименование	Обозначение на схеме	Номинал	Кол-во	Примечание
Резистор	R5, R6	10 кОм	4	1206 корпус
Резистор	R3, R4	220 Ом	2	1206 корпус
Резистор	R1, R2	660 Ом	2	* — для 12 вольт
Транзистор	tr1, tr2	PD3055LD	2	TO-252
Диод	d1, d2	1N4148	2	1206
Микроконтроллер	u1	Attiny 13	1	13а, 45, 85
Конденсатор	с1	100мкФ*30v	1
Стабилизатор	lm	LM7805	1	TO-252

Что на счет платы, то она будет позаимствована из статьи о двух нагрузках. Ведь уже тогда я предполагал некую универсальность платы, то есть возможность ее применения и для других проектов, что собственно себя оправдало в настоящий момент.

На плате предусмотрено еще два входа. О них я еще не говорил, но они здесь по факту и не нужны, если вы не хотите использовать какие-то дополнительные опции цепи. Однако если возникнет желание, то для начала розжига можно подать управляющие сигналы.

 На ножку 2 (IN1) это «+», на ножку 7 (IN), это «-». Если этого не требуется, то сразу подключаем «землю» на 7 ножку (перемычка между IN и ground) и все устройство запускается при подаче напряжения по умолчанию.

 Теперь можно считать, что быть может не все, но основная часть розжига на микроконтроллере раскрыта. Приведу еще видео…

…и скажу, что если вы хотите что-то подобное, то пишите в комментариях.

Также если есть вопросы, то тоже велком!

230 В 50 Гц переменного тока (или 110 В 60 Гц) Светодиодная лампа с питанием от сети Мощная НОЧНАЯ ЛАМПА Принципиальная схема.

  230 В 50 Гц переменного тока (или 110 В 60 Гц) Светодиодная лампа с основным управлением Мощная НОЧНАЯ ЛАМПА Принципиальная схема.

Обратите внимание, что если вы хотите сделать эту схему дома, то внимательно прочитайте все инструкции.
Кроме того, если вы планируете использовать эту схему на 110 В 60 Гц вместо 230 В, 50 Гц или хотите модифицировать эту схему, см. раздел «Часто задаваемые вопросы об этой схеме» ниже «Инструкции».

Также Обратите внимание, что здесь две принципиальные схемы, поэтому рекомендуется первая . второй (как я пробовал) предназначен только для экспериментальных целей , так что не пытайтесь второй дома. я не буду нести ответственность за любые повреждения/убытки . Пожалуйста будьте осторожны потому что ваша безопасность лучше всего.

Ниже приведена очень простая, мощная и очень яркая СВЕТОДИОДНАЯ НОЧНАЯ ЛАМПА, которая может работать напрямую от СЕТИ 230 В переменного тока, 50 Гц.

Описание и важные инструкции и данные приведены ниже (шаг за шагом).
(щелчок изображение для увеличения)

Данные:
Светодиод 24 NO (3,2 В / 25 мА каждая)
C1 = 0,22 мкф / 1000 В ( Тип полиэстера)
R1 = 1Kω / 3W
ВХОД:
230 В перем. тока
50 Гц

ВЫХОД:
15 Вт.

Инструкция:

• Попробуйте собрать эту схему на печатной плате общего назначения.
В этой схеме рекомендуются белые светодиоды
• .
• Используйте полиэфирный конденсатор (C1)
• Не работать на постоянном токе. Работает только от сети переменного тока 230 В.
• , так как это цепь, работающая от сети переменного тока (230 В).
  Так что, пожалуйста, позаботьтесь о своей безопасности
• Не прикасайтесь к проводам во время работы схемы.
• Пожалуйста, будьте осторожны, потому что ваша безопасность превыше всего.

Часто задаваемые вопросы об этой схеме:

• Потребляемая мощность схемы составляет около 2 Вт
• Номинальное напряжение каждого светодиода 3,2 В — 25 мА
• Для 100 светодиодов (подключите вплотную, как показано выше) уменьшите R1 до 220 Ом 1 Вт. и увеличьте C1 до 0,47 мкФ/400 В
• Для 50 светодиодов (подключайте встык, как показано выше). Измените R1 на 220 Ом -1/2 или 1/4 Вт и измените C1 на 0,47 мкФ/400 В
• Уменьшив сопротивление до 220 Ом на 1/4 Вт, можно еще больше снизить энергопотребление схемы, так как это ночник
• Если ваш самолет будет использовать эту схему с основным питанием переменного тока 110 В 60 Гц, замените CI на полиэфирный конденсатор 0,68 мкФ (684/250 Вольт). Уменьшите значение R1 до 220 Ом 1/2 Вт. Убедитесь, что вы используете яркие светодиоды 3,2 В 25 мА
.
• С 0,1 мкФ можно подключить 1 пару светодиодов (спина к спине)

 Второй (схема), который я пробовал, вот результат.
                                                         (щелкните изображение, чтобы увеличить)

в реальности (я не делал схему на печатной плате, поэтому и говорю, пожалуйста, будьте осторожны) напряжение питания выключено.
(Нажмите изображение, чтобы увеличить)

Напряжение питания и светодиодное сияние
(Нажмите изображение, чтобы увеличить)

Другой просмотр
(Нажмите изображение, чтобы увеличить)

.0039

Дизайн и подготовка: Васим Хан

Авторские права: https://www.electricaltechnology.org/

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

3 лучшие схемы светодиодных ламп, которые вы можете сделать дома

В посте подробно объясняется, как собрать 3 простые светодиодные лампы, используя последовательно несколько светодиодов и питая их через емкостную цепь питания.

Предупреждение. Цепи, описанные ниже, не изолированы от сети переменного тока, поэтому прикасаться к ним при включенном и разомкнутом состоянии крайне опасно. Вы должны быть предельно осторожны при построении и тестировании этих цепей и обязательно принять необходимые меры предосторожности. Автор не может нести ответственность за какой-либо несчастный случай из-за небрежности пользователя .

ОБНОВЛЕНИЕ :

Проведя много исследований в области дешевых светодиодных ламп, я, наконец, смог найти универсальную дешевую, но надежную схему, которая обеспечивает безотказную безопасность серии светодиодов без использования дорогостоящей топологии SMPS. . Вот окончательный дизайн для всех вас:

Универсальный дизайн, разработанный Swagatam

Вам просто нужно отрегулировать потенциометр, чтобы установить мощность в соответствии с общим падением напряжения линейки светодиодов.

Это означает, что если общее напряжение серии светодиодов составляет, скажем, 3,3 В x 50 ном = 165 В, отрегулируйте потенциометр, чтобы получить этот выходной уровень, а затем подключите его к цепочке светодиодов.

Это мгновенно включит светодиоды с полной яркостью и с полной защитой от перенапряжения и перегрузки по току или скачков пускового тока.

R2 можно рассчитать по формуле: 0,6 / Макс. предел тока светодиода

Улучшение описанной выше конструкции

Хотя описанный выше простой управляемый током драйвер MOSFET LED выглядит простым и безопасным для освещения светодиодов высокой мощности, он имеет один серьезный недостаток .

МОП-транзистор может выделять много тепла, если выход отрегулирован для низковольтных светодиодных цепочек.

Тепловыделение в основном связано с мостовым выпрямителем и конденсатором C1, который преобразует полный цикл переменного тока в постоянный, вызывая большую нагрузку на МОП-транзисторы.

Этот аспект можно значительно улучшить, заменив мостовой выпрямитель одним диодом и переместив конденсатор C1 параллельно выходному светодиоду, как показано на следующей диаграмме:

На приведенной выше диаграмме из-за наличия только одного диода D1 Через полевой МОП-транзистор проходят полупериоды переменного тока, что снижает нагрузку и рассеивание тепла на МОП-транзисторе на 50 %.

Однако конденсатор C1, подключенный параллельно цепочке светодиодов, гарантирует, что светодиод будет получать требуемую мощность даже при отсутствии других полупериодов переменного тока.

Вы можете добавить большее количество светодиодов последовательно, максимум до 300 / 3,3 = 90 светодиодов.

Убедитесь, что потенциометр P1 отрегулирован соответствующим образом, чтобы отрегулировать выходное напряжение в соответствии с максимальным прямым напряжением цепочки светодиодов.

Аналогично. отрегулируйте резистор базы/эмиттера T2 (BC547), чтобы он соответствовал спецификации максимального тока светодиода.

Зачем использовать светодиоды

• Сегодня светодиоды используются в огромных количествах для всего, что может включать свет и иллюминацию.
• Белые светодиоды стали особенно популярными благодаря своим миниатюрным размерам, потрясающим возможностям освещения и высокой эффективности при энергопотреблении. В одном из моих предыдущих постов я обсуждал, как сделать очень простую схему светодиодной трубки, здесь концепция очень похожа, но продукт немного отличается своими характеристиками.
• Здесь мы обсуждаем изготовление простой светодиодной лампочки. СХЕМА ЦЕПИ. Под словом «лампа» мы подразумеваем, что форма блока и монтажные секунды будут аналогичны обычной лампе накаливания, но на самом деле весь корпус «лампочка» будет включать в себя отдельные светодиоды, расположенные рядами над цилиндрическим корпусом.
• Цилиндрический корпус обеспечивает правильное и равномерное распределение генерируемого освещения по всем 360 градусам, благодаря чему все помещение освещается одинаково. На изображении ниже показано, как светодиоды должны быть установлены поверх предлагаемого корпуса.

Описанная здесь схема светодиодной лампы очень проста в сборке, она очень надежна и долговечна.

Достаточно интеллектуальная функция защиты от перенапряжения, включенная в схему, обеспечивает идеальную защиту блока от любых скачков напряжения при включении.

Как работает схема

1. На схеме показан один длинный ряд светодиодов, соединенных один за другим, образуя длинную цепочку светодиодов.
2. Если быть точным, мы видим, что в основном использовались 40 светодиодов, которые были соединены последовательно. На самом деле для входа 220 В вы, вероятно, могли бы включить около 90 светодиодов последовательно, а для входа 120 В будет достаточно около 45.
3. Эти цифры получаются путем деления выпрямленного постоянного тока 310 В (из 220 В переменного тока) на прямое напряжение светодиода.
4. Таким образом, 310/3,3 = 93 номера, а для входов 120 В это вычисляется как 150/3,3 = 45 номеров. Помните, что по мере того, как мы продолжаем уменьшать количество светодиодов ниже этих цифр, пропорционально возрастает риск скачка напряжения при включении, и наоборот.
5. Цепь источника питания, используемая для питания этого массива, основана на высоковольтном конденсаторе, значение реактивного сопротивления которого оптимизировано для понижения высокого входного тока до более низкого тока, подходящего для схемы.
6. Два резистора и конденсатор на положительном полюсе питания предназначены для подавления начального скачка напряжения при включении и других колебаний во время колебаний напряжения. На самом деле реальная коррекция перенапряжения осуществляется с помощью C2, введенного после моста (между R2 и R3).
7. Все мгновенные скачки напряжения эффективно поглощаются этим конденсатором, обеспечивая чистое и безопасное напряжение для встроенных светодиодов на следующем этапе цепи.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ К ней ОЧЕНЬ ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ.

Схема схемы#1

Список деталей

• R1 = 1m 1/4 WATT
• R2, R3 = 100 Ом 1WATT,
• C1 = 474/400V OR 0,5UF/400V PPC
• C1 = 474/400V OR 0,5UF/400V PPC/400V PPC/400V. C3 = 4,7 мкФ/250 В
• D1—D4 = 1N4007
• Все светодиоды = белые, 5 мм, соломенная шляпа Вход = 220/120 В сети… быть сильно подвержены повреждениям в долгосрочной перспективе …. чтобы защитить и гарантировать конструкцию от всех видов скачков напряжения и переходных процессов

  Светодиоды в обсуждаемой выше схеме светодиодной лампы также можно защитить и увеличить срок их службы, добавив стабилитрон на линии питания, как показано на следующем рисунке.

  Показанное значение стабилитрона составляет 310 В/2 Вт и подходит, если светодиодная лампа включает в себя светодиоды от 93 до 96 В. Для другого меньшего количества цепочек светодиодов просто уменьшите значение стабилитрона в соответствии с расчетом общего прямого напряжения цепочки светодиодов.

  Например, если используется цепочка из 50 светодиодов, умножьте 50 на прямое падение напряжения каждого светодиода, равное 3,3 В, что дает 50 x 3,3 = 165 В, поэтому стабилитрон на 170 В надежно защитит светодиод от любого скачка напряжения или колебания….и так далее

  Видеоклип, показывающий схему светодиодной цепи с использованием 108 светодиодов (две цепочки по 54 светодиода, соединенные параллельно)

  Светодиодная лампа высокой мощности с использованием светодиодов мощностью 1 Вт и конденсатора 3 или 4 светодиода по 1 Вт последовательно, хотя светодиоды будут работать только на 30% своей мощности, тем не менее, освещение будет удивительно высоким по сравнению с обычными светодиодами 20 мА / 5 мм, как показано ниже.



  Кроме того, вам не потребуется радиатор для светодиодов, так как они работают только на 30% от их фактической мощности.

  Аналогичным образом, соединив 90 светодиодов мощностью 1 Вт в приведенной выше конструкции, вы можете получить яркую и высокоэффективную лампу мощностью 25 Вт.

  Вам может показаться, что получить 25 Вт от 90 светодиодов «неэффективно», но на самом деле это не так.

  Потому что эти 90 светодиодов мощностью 1 Вт будут работать при на 70% меньшем токе и, следовательно, при нулевом уровне нагрузки, что позволит им работать почти вечно.

  Далее, они будут удобно работать без радиатора, поэтому всю конструкцию можно будет превратить в очень компактный блок.

  Отсутствие радиатора также означает минимальные затраты сил и времени на строительство. Таким образом, все эти преимущества в конечном итоге делают этот 25-ваттный светодиод более эффективным и экономичным, чем традиционный подход.

  Принципиальная схема №2

  Регулятор напряжения с контролем перенапряжения

  Если вам требуется улучшенный или подтвержденный контроль перенапряжения и регулирование напряжения для светодиодной лампы, то следующий шунтирующий регулятор может быть применен к приведенной выше конструкции светодиода мощностью 3 Вт:

  Видеоклип:

  В видеороликах выше я намеренно замигал светодиодами, подергивая провод питания, чтобы убедиться, что цепь на 100 % защищена от перенапряжения.

  Схема твердотельной светодиодной лампы с управлением диммером с использованием ИС IRS2530D

  Здесь описана простая, но эффективная схема контроллера твердотельных светодиодов без трансформатора, использующая один полный мостовой драйвер ИС IRS2530D.

  ---

  Настоятельно рекомендуется для вас: простой высоконадежный неизолированный светодиодный драйвер — не пропустите, полностью протестирован

  ---

  Введение

  Обычно схемы управления светодиодами основаны на принципах повышающего или обратноходового преобразователя, где схема настроена на создание постоянного постоянного тока для освещения ряда светодиодов.

  Вышеупомянутые системы управления светодиодами имеют свои недостатки и достоинства, в которых диапазон рабочего напряжения и количество светодиодов на выходе определяют эффективность схемы.

  Другие факторы, такие как параллельное или последовательное подключение светодиодов, необходимость их затемнения или нет, также влияют на приведенные выше типологии.

  Эти соображения делают эти схемы управления светодиодами довольно рискованными и сложными. Описанная здесь схема использует другой подход и основана на резонансном режиме применения.

  Хотя схема не обеспечивает прямой изоляции от входного переменного тока, она позволяет управлять многими светодиодами с током до 750 мА. Процесс мягкого переключения, включенный в схему, обеспечивает большую эффективность устройства.

  Принцип работы контроллера светодиодов

  В основном бестрансформаторная схема управления светодиодами от сети построена на основе IC управления диммером люминесцентной лампы IRS2530D. На принципиальной схеме показано, как была подключена микросхема и как ее выход был модифицирован для управления светодиодами вместо обычной люминесцентной лампы.

  Обычная стадия предварительного нагрева, необходимая для лампового освещения, использовала резонансный резервуар, который теперь эффективно заменен LC-схемой, подходящей для управления светодиодами.
