Как собрать аудиомикшер

Аудиомикшер представляет собой схему для объединения двух или более аналоговых сигналов, чтобы они не мешали друг другу и не вызывали нагрузки на исходные сигналы. В основном они используются для микширования звуковых дорожек отдельных инструментов, таких как микрофон, гитара и барабаны, для создания основной дорожки песни.

Микшер профессионального уровня может иметь десятки каналов и настроек для каждого канала, включая пресеты, встроенные эффекты, графические эквалайзеры, элементы управления монитором и выходные усилители, и это лишь некоторые из них.

В этой статье мы собираемся создать более простой, но не менее эффективный трехканальный стереофонический аудиомикшер.

Конструкции микшеров

Основная идея микшера заключается в следующем: различные входы подаются в общую точку суммирования, они складываются и затем умножаются на коэффициент усиления суммирующего усилителя. Ниже показаны некоторые сценарии ввода, которые вы можете увидеть в Интернете. Но я избегал их по нескольким причинам.

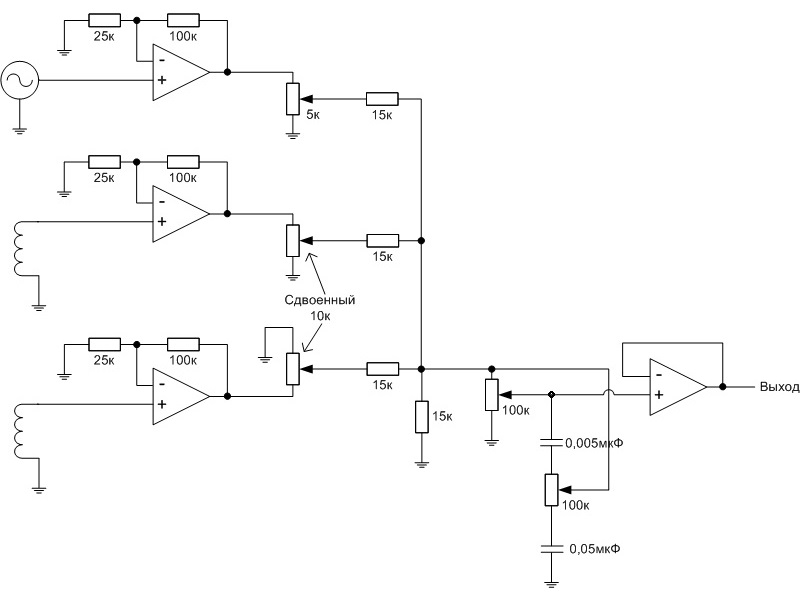

Цепь слева будет иметь различное входное сопротивление в зависимости от положения ползунка, а цепь справа вызовет изменение уровня на соседних каналах, когда ползунок находится в крайнем нижнем положении. Преимущество схемы справа состоит в том, что она работает с экстремальными входными уровнями.

Наш дизайн

В этом уроке мы создадим микшер собственной разработки. Наш микшер будет иметь два каскада: один входной предварительный усилитель на канал и выходной суммирующий усилитель. Схема ниже предназначена для трехканального микшера mono с мастер-громкостью. Чтобы сделать это стереомикшером, просто продублируйте схему для другого канала. Они могут использовать один и тот же источник питания.

Вот схема:

Мы хотим, чтобы входное сопротивление, подаваемое на каждый вход, было постоянным и не зависело от настройки усиления. Таким образом, здесь входное сопротивление будет 47 кОм, чтобы соответствовать большинству источников звука и динамических микрофонов. Будет три моноканала. Микшер будет работать от одного источника питания 12 В (это накладывает серьезные ограничения на диапазон запаса сигнала).

Я использовал обычный счетверенный операционный усилитель LM324 (не самый лучший для низкого уровня шума, а некоторые малошумящие счетверенные операционные усилители могут быть тише, но у меня завалялись). LM324 предназначен для работы с однополярным питанием и имеет четыре отдельных операционных усилителя. Все четыре операционных усилителя, использованные в приведенной выше схеме, изготовлены из одной микросхемы LM324.

1 МОм Резисторы R3, R6 и R9 подключены параллельно входным потенциометрам. Целью этого является поддержание постоянного смещения постоянного тока на операционном усилителе и предотвращение шума ползунка.

Конденсаторы C1, C3 и C5 настраивают верхнюю частотную характеристику на 20 кГц, а входные конденсаторы C2, C4 и C6 настраивают нижнюю частотную характеристику на 20 Гц.

Переключатели S1, S2 и S3 выключают каналы.

Резисторы R15 и R16 делят шину питания пополам и обеспечивают напряжение смещения 6 В для всех неинвертирующих входов. R11 — основной регулятор громкости. Обратите внимание, что все потенциометры должны быть логарифмического типа (аудио тейпер).

Как это работает

Операционные усилители LM324 U1.1, U1.2 и U1.3 являются входными предварительными усилителями. Их функция заключается в обеспечении подходящего входного сопротивления микрофонов, которое устанавливается на 47 кОм с помощью резисторов R2, R4 и R7.

Потенциометр R1 устанавливает коэффициент усиления входного усилителя. Этот потенциометр устанавливает фактический уровень каждого входа, который будет подаваться на суммирующий усилитель. Резистор R3 нужен только для предотвращения царапающего шума при регулировке потенциометра.

Конденсатор C1 обеспечивает высокочастотный спадающий фильтр для защиты от радиопомех и неслышимых колебаний сигнала.

После этапа предварительного усиления переключатели S1, S2 и S3 позволят нам отключить звук любого канала.

Резисторы R14, R10 и R13 являются частью микшера. Вход U1.4 представляет собой виртуальную землю, что приводит к тому, что виртуальное напряжение в этой точке является суммой всех трех входов. Это усиливается в 10 раз U1.4, потому что усиление операционного усилителя определяется отношением R12 к любому из входных резисторов. Потенциометр R11 устанавливает окончательный уровень выходного сигнала перед его подачей на выходной разъем.

Коэффициент усиления суммирующего усилителя выражается как A = R12/R14 или 10X, а выходной сигнал объединенных входов равен Vout = -(A*V1+A*V2+ A*V3).

Его можно упростить до -A(V1+V2+v3), поэтому он называется суммирующим усилителем.

Обратите внимание, что здесь стоит знак минус, так как операционный усилитель работает в инвертирующем режиме.

Надеюсь, вы соберете этот трехканальный стереомикшер! Дайте нам знать в комментариях ниже, как это работает для вас!

Как собрать аудиомикшер

Аудиомикшер, также называемый микшерным пультом, представляет собой электронное устройство для комбинирования и модификации аудиосигналов. Модифицированные аудиосигналы суммируются для получения некоторых комбинированных выходных сигналов. Аудиомикшеры могут быть аналогового или цифрового типа. Цифровые микшерные пульты используют концепции цифровой обработки сигналов, а аналоговые микшеры обычно основаны на электронных схемах операционных усилителей.

В этом уроке мы покажем, как создать аналоговый аудиомикшер, используя обычные электронные компоненты, такие как резисторы, конденсаторы, потенциометры и операционные усилители (ОУ). Мы продемонстрируем модульную конструкцию, чтобы конструктор мог решить, сколько входных данных должно быть предоставлено.

Входные аудиосигналы могут быть любыми: от микрофонных входов до аудиовыхода проигрывателя компакт-дисков, выхода звуковой карты ПК или любого другого типа аналоговых источников звука. Базовый микшер сможет комбинировать эти сигналы от разных источников сигнала, изменять громкость каждого входного канала, а также общую громкость выхода микшера. Позже мы добавим несколько схем для выравнивания звука. Другими словами, мы добавим схемы для ослабления или усиления диапазона частот, например, низких, средних и высоких частот на каждом аудиоканале, а также добавим общий графический эквалайзер для выполнения общего управления эквалайзером на выходе. Мы также обсудим добавление измерителя громкости. После прочтения этого руководства вы будете готовы создать свой собственный аналоговый микшерный пульт с минимальными затратами.

Назад к основам

Хорошо, начнем! Сердцем микшерного пульта является суммирующая схема, показанная на рисунке 1. Эта схема также известна как суммирующий усилитель. Он состоит из операционного усилителя, n входных резисторов (R1, R2…Rn) и резистора обратной связи (Rf).

Рисунок 1. Схема суммирования

Суммирующий усилитель суммирует несколько (взвешенных) напряжений. Его выходное напряжение Uo определяется по формуле:

Vo=-(A1*V1+A2*V2+A3*V3+…+An*Vn)

Ax — коэффициент усиления по напряжению для x-го входа, равный Rf/Rx. Если все входные резисторы R1, R2, …. Rn, а также резистор обратной связи Rf имеют одинаковое значение, тогда коэффициент усиления по напряжению для каждого входного канала становится равным единице и формула принимает вид:

Vo=-(V1+V2+V3+…+Vn).

В этом случае схема становится не чем иным, как сумматором. Знак «минус» указывает на то, что выход суммирования инвертирован (или иначе сдвинут фазу на 180 градусов). Если значение резистора обратной связи Rf больше, чем значение любого входного резистора Rx, то коэффициент усиления для канала x превышает единицу.

Здесь мы должны отметить, что суммирующая схема на самом деле является сумматором, а аудиомикшер на самом деле не более чем сумматором, поэтому сумматорная схема сама по себе является микшером. Это верно, но мы должны также заметить, что схема суммирования не имеет никаких регулировочных элементов для регулировки уровней громкости (напряжения). Аудио микшер обычно имеет. Хорошо, это должно быть следующим вызовом.

Давайте создадим простой стереомикшер

Давайте сделаем наш микшер немного более сложным, чем простой сумматор. Давайте добавим еще несколько цепей в соответствии со структурной схемой на рисунке 2. Давайте добавим согласующую цепь на каждый вход, чтобы гарантировать, что какой-либо источник сигнала не будет чрезмерно перегружен. Каждая согласующая схема служит предусилителем и регулятором уровня громкости для одного входного канала, и в дальнейшем мы будем называть ее «входным модулем». Выходы всех входных модулей объединены в суммирующем усилителе. В нашем суммирующем усилителе также есть потенциометр, который является «главным» регулятором уровня.

Рисунок 2.  Блок-схема простого стереомикшера


Входные модули

Один входной модуль одновременно является предусилителем и согласующей схемой. Как предусилитель, он должен обеспечивать некоторое усиление. В качестве согласующей цепи он должен иметь достаточно высокое входное сопротивление, чтобы исключить перегрузку любого источника сигнала. Входное сопротивление около 47 кОм считается достаточно высоким для аудиоприложений. Схема, удовлетворяющая указанным выше критериям, показана на рис. 3.

Рисунок 3.  Схема модуля ввода

Схема на рис. 3 на самом деле представляет собой инвертирующий усилитель. Инвертирующий усилитель представляет собой базовую топологию схемы операционного усилителя. Его основная функция заключается в масштабировании (или усилении) и инвертировании входного сигнала. Инверсия эквивалентна фазовому сдвигу и не имеет слышимого эффекта.

Применительно к левому каналу (правый канал, разумеется, идентичен) и до тех пор, пока коэффициент усиления ОУ очень велик, коэффициент усиления определяется внешними резисторами (резисторы обратной связи R2A и R3 и входной резистор R1). Коэффициент усиления по напряжению равен отношению (R2A+R3)/R1. Кроме того, входное сопротивление схемы приблизительно равно R1, поскольку инвертирующий (т. е. -) вход операционного усилителя представляет собой виртуальную землю.

Мы выбрали R1 точно равным 47K, чтобы обеспечить входное сопротивление около 47K. Мы также выбрали R3 равным 22K, а R2A можно варьировать от 0 до 100K, так что усиление напряжения (R2A+R3)/R1 может варьироваться примерно от 1/2 до 2,6 (от -6 до +8 дБ). ). Очевидно, что R2 действует как регулятор усиления. С1 используется для предотвращения появления высокочастотных сигналов помех на выходе. Вместе с R2 и R3 он образует фильтр нижних частот, частота среза которого варьируется примерно от 130 кГц до 20 кГц и обратно пропорциональна изменению значения R2. Потенциометр R5 работает как регулируемый делитель напряжения и как регулятор уровня громкости.

Схема на рис. 3 является хорошим примером входного модуля микшера. Конечно, есть много других схем для той же цели. На входных каскадах микшера можно использовать любой предусилитель напряжения с адекватным входным сопротивлением, а также регулятором уровня громкости. На самом деле, есть некоторые дополнительные критерии для правильного кандидата. Входные каскады не должны создавать шума или искажений, они должны иметь ровную частотную характеристику, а также должны быть стабильными (не создавать колебаний) во всем звуковом диапазоне (от 20 Гц до 20 кГц). Почти все зависит от правильного выбора операционного усилителя, использования соответствующей фильтрации, а также использования резисторов как можно меньшего номинала.

В прототипе мы используем классический сдвоенный операционный усилитель LM833, который был разработан с особым упором на производительность в аудиосистемах. Мы также используем как можно меньшие номиналы резисторов, чтобы избежать теплового шума (хорошо известно, что любой резистор производит некоторую мощность теплового шума, которая увеличивает номинал резистора). К сожалению, для одноступенчатой ​​схемы, такой как эта, выбор достаточно высокого входного сопротивления каким-то образом ограничивает наш выбор. Мощность теплового шума также влияет на общую пропускную способность. Сохранение общей полосы пропускания как можно более узкой за счет использования соответствующей фильтрации имеет важное значение для снижения уровня шума. Наша схема использует довольно простую фильтрацию. Мы могли бы улучшить фильтрацию в более сложной схеме.

Еще одно важное замечание относительно схемы на рис. 3. Мы используем связь по постоянному току, чтобы получить ровную характеристику даже на очень низких частотах. Это преимущество, поскольку источник входного сигнала не имеет утечки постоянного тока (смещения). Если есть какое-либо входное постоянное смещение, оно будет усилено и пройдет на выходе. В таком случае, добавление конденсатора связи по переменному току на входе (последовательно с R1) решит проблему. Конденсатор должен быть достаточно большим (рекомендуемое значение около 100 мкФ), иначе некоторые низкие частоты будут ослаблены.

Суммирующий усилитель

Суммирующий усилитель нашего микшерного пульта показан на рис. 4. Что касается левого канала (правый канал, разумеется, идентичен), R8A — это резистор обратной связи. а R1L, R2L,….RXL — входные резисторы. Резистор обратной связи представляет собой стереопотенциометр 22K (R8), который используется для согласования выходного уровня с чувствительностью устройства, к которому подключен микшер. Другими словами, R8 действует как регулятор основного уровня.

Рисунок 4.  Схема суммирующего усилителя

Входные резисторы (R1L-RXL или R1R-RXR) имеют одинаковое значение, и все они равны 22 кОм, так что усиление R8/R1 может варьироваться от 0 до 1 (от минус бесконечности до 0 дБ). C8 используется для ослабления высокочастотных сигналов с целью снижения уровня шума. На выходе также имеется последовательная RC-сеть. Цель этой схемы состоит в том, чтобы предотвратить любое смещение постоянного тока на выходе смесителя, а также устранить любую тенденцию к колебаниям, вызванным емкостной нагрузкой (например, длинными экранированными кабелями).

Добавление регулятора тембра

Наш микшер имеет модульную конструкцию. Мы можем создать столько входных каналов, сколько пожелаем, а также можем улучшить конструкцию, используя дополнительные модули для выравнивания (регулировки тембра). Такая модернизированная конструкция, в которой используется дополнительный модуль для регулировки тембра на каждом входном канале, представлена ​​на рисунке 5.

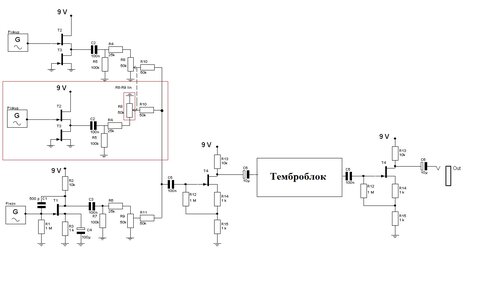

Рис. 5. Добавление модулей управления тоном

Очевидно, что мы можем выбрать использование модулей управления тембром только на некоторых каналах, а не на всех, а блок-схему можно перестроить по своему желанию. Обычно дополнительный модуль, необходимый для регулировки тембра, представляет собой 2-полосную или 3-полосную схему регулировки тембра. Нажмите на предоставленные ссылки и найдите более подробную информацию об этих цепях и их электронных схемах.


Добавление звукового эквалайзера

На этом этапе наш микшер использует относительно простые фильтры для ограниченных настроек. Графические и параметрические эквалайзеры обладают гораздо большей гибкостью в настройке частотного содержания аудиосигнала, чем простой модуль управления тоном. Звуковой эквалайзер на самом деле представляет собой банк множества настраиваемых фильтров. Используя модульную концепцию, мы могли бы использовать один графический или один параметрический эквалайзер на каждом аудиоканале нашего микшера. Однако, поскольку эквалайзер является довольно сложной и дорогой схемой, практичнее использовать его только один раз на выходе нашего микшера, как показано на рисунке 6. Подробнее о том, как построить аналоговый графический эквалайзер, читайте здесь или здесь.

Рис. 6. Добавление аудиоэквалайзера


Добавление измерителя громкости

Измеритель громкости — это устройство, которое используется для отображения уровня сигнала. Думайте об измерителе Vu как об особом типе вольтметра, который мы можем подключить непосредственно к любой интересующей линии аудиосигнала.

Большинство микшеров имеют только один измеритель громкости на своих выходных линиях, но некоторые довольно дорогие микшерные пульты предлагают независимую индикацию уровня сигнала для каждого входного канала.

Поскольку у нас модульная конструкция, мы можем использовать любое количество измерителей громкости, просто подключая их непосредственно к интересующим сигнальным линиям. Есть только одно ограничение; мы должны использовать измерители громкости, имеющие достаточное входное сопротивление, иначе мы можем перегрузить схемы микшера. Нажмите здесь, чтобы найти полные схемы и подробную информацию о том, как построить светодиодный волюметр с высоким импедансом.

Добавление микрофонных входов

С этого момента входные каскады не могут обеспечить значительное усиление микрофонного источника. Можно сказать, что наш микшер имеет только «линейные» аудиовходы. Мы можем обойти это ограничение, добавив микрофонный предусилитель на любой желаемый канал. Таким образом, мы можем преобразовать любой «линейный» аудиовход в «микрофонный», просто добавив микрофонный предусилитель, как показано на рисунке 7. Щелкните приведенные ниже ссылки и найдите более подробную информацию о некоторых схемах микрофонных предусилителей. и их электронные схемы.

Миниатюрный микрофонный предусилитель
Симметричный микрофонный предусилитель

Рисунок 7. Добавление микрофонных входов

Добавление входов «фоно»

Вход «фоно» относится к входу PHONograph. Это вход специального типа, который может принимать сигналы от аналогового проигрывателя или магнитного гитарного звукоснимателя (или некоторых других типов оборудования). Вход фонокорректора всегда использует специальную схему для усиления входящего сигнала, а также обеспечивает выравнивание RIAA, необходимое для восстановления исходного звука. Если вы все еще наслаждаетесь звуком винила или у вас есть гитара с магнитным звукоснимателем RIAA, вам обязательно нужен вход для фонокорректора, чтобы иметь возможность подключить к микшеру классический проигрыватель или любимый музыкальный инструмент. Опять же, все, что вам нужно, это преобразовать один линейный аудиовход в фоно-вход, просто добавив фонокорректор, как показано на рис. 8.

Рисунок 8. Добавление фоновходов

Сборка блока питания

Микшер может питаться от регулируемого блока питания ±15В.
