Советы о том, как правильно проверить конденсаторы мультиметром на работоспособность при помощи мультиметра

by Realist

Измерения и расчёт

К сожалению, рано или поздно любая техника начинает некорректно работать либо вовсе перестаёт функционировать. Зачастую это случается из-за выхода из строя микросхемы, а точнее, из-за поломки определённых деталей на микросхеме. Наиболее важными и в то же время наименее надёжными элементами в цепи являются конденсаторы.

Содержание статьи

• 1 Определение и разновидность конденсаторов
  • 1.1 Виды конденсаторов
• 2 Проверка на работоспособность
  • 2.1 Видео: Как легко отпаять конденсатор от платы
  • 2.2 Видео: Как проверить конденсатор
• 3 Проверка конденсатора мультиметром
  • 3.1 Мультиметр
  • 3.2 Видео: Как проверить конденсатор мультиметром

Определение и разновидность конденсаторов

Конденсаторами являются устройства способные накапливать электрический заряд. Конструкция данной детали достаточно простая и представляет собой две токопроводящие пластины, между которыми расположен диэлектрик. Наиболее важной характеристикой этого элемента является его ёмкость. Величина ее зависит от толщины токопроводящих пластин и диэлектрика. Единица измерения ёмкости устройства называется Фарад. В электрической цепи конденсатор является пассивным элементом, поскольку он не влияет на преобразование электрической энергии. Он также способен оказывать так называемое реактивное сопротивление переменному току.

Виды конденсаторов

По принципу работы они разделяются на два типа:

• полярные;
• неполярные.

Полярными являются конденсаторы электрические, в которых используется электролит. Благодаря расположенному внутри электролиту, вместо одной из токопроводящих пластин и обретается полярность. Полярные

конденсаторы имеют отдельный контактный вывод на плюс и на минус. Если включить в электрическую схему такую деталь, не учитывая полярность, то она достаточно быстро выйдет из строя. Ёмкость элементов электролитического типа начинается от 1 микроФарада и может достигать сотен тысяч микроФарад.

Неполярными называются конденсаторы, имеющие небольшую ёмкость. В таких устройствах не присутствует электролит, соответственно их можно включать в схему как угодно.

Проверка на работоспособность

Для того чтобы произвести проверку конкретного элемента на микросхеме и получить достоверную информацию о его состоянии, его следует демонтировать с микросхемы. Если деталь не выпаять, то элементы, расположенные на плате по соседству, от необходимой нам, будут вносить искажения в получаемые показания в момент измерения её ёмкости.

После того как измеряемый конденсатор выпаян из цепи, его необходимо визуально проверить на присутствие каких-либо дефектов. Если таковые обнаружатся, такая деталь автоматически становится непригодной к использованию.

Видео: Как легко отпаять конденсатор от платы

Видео: Как проверить конденсатор

Проверка конденсатора мультиметром

Если визуальная проверка не выявила никаких повреждений, то следует начать проверять элементов микросхемы мультиметром.

Мультиметр

Это прибор, благодаря которому существует возможность измерять показания постоянного и переменного тока, уровни мощности и сопротивления электрических сетей, а также точно устанавливать внутреннюю ёмкость конденсаторов.

Перед тем как начнётся проверка каких-либо элементов мультиметром, необходимо проверить исправность самого мультиметра. Для этого регулятор прибора нужно установить в положение прозвона, после чего щупы мультиметра прижимают друг другу и если он начинает пищать, то значит он исправен.

Далее, можно проверять все элементы на исправность. Прекрасным способом станет проверка конденсатора на возможность заряжаться.

Для этого необходимо взять деталь электролитического типа и выставить тестер с помощью регулятора в положение прозвонки. Далее, щупы мультиметра нужно установить на деталь согласно обозначениям полярности, плюс к плюсу, минус к минусу. В случае исправности детали, на табло мультиметра будут отображаться плавно возрастающие до бесконечности числовые значения. После того как измеряемый элемент окончательно зарядится, тестер издаст звуковой сигнал, а на табло начнёт отображаться единица, что также свидетельствует о корректной работе проверяемой детали.

С тем как проверить конденсаторы мультиметром на сопротивление, разобраться тоже очень просто. Сперва

тестер необходимо выставить в положение измерения сопротивления, после чего, как и в случае измерения ёмкости, при касании щупами детали, на цифровом табло или шкале мультиметра будет отображаться значение номинального сопротивления.

Но часто бывает и так, что при проверке мультиметром, деталь стала неисправной. Основных причин по которым ранее рабочий элемент перестаёт функционировать всего две:

• пробой;
• обрыв.

Пробой возникает в следствие так называемого засыхания конденсатора. Со временем диэлектрик между токопроводящими пластинами разрушается, постепенно теряя свои свойства. Вследствие этого между пластинами проходит ток, что приводит к короткому замыканию и сгоранию детали. Если проверять пробитый конденсатор мультиметром, то прикоснувшись к нему щупами, тестер начнёт пищать, а на табло будет отображаться ноль, что свидетельствует об отсутствии заряда в устройстве.

В момент такой неисправности, как обрыв при измерении, прибор вместо плавного возрастания показателей сопротивления, моментально выдаст максимальное значение заряженности конденсатора, что также свидетельствует о его неисправности и такой элемент немедленно следует заменить на такой же или аналогичный.

Видео: Как проверить конденсатор мультиметром

Советы о том, как правильно проверить конденсаторы мультиметром на работоспособность при помощи мультиметра • Мир электрики

Содержание

1. Определение и разновидность конденсаторов
2. Виды конденсаторов
3. Проверка на работоспособность
4. Видео: Как легко отпаять конденсатор от платы
5. Видео: Как проверить конденсатор
6. Проверка конденсатора мультиметром
7. Мультиметр
8. Видео: Как проверить конденсатор мультиметром

К сожалению, рано или поздно любая техника начинает некорректно работать либо вовсе перестаёт функционировать. Зачастую это случается из-за выхода из строя микросхемы, а точнее, из-за поломки определённых деталей на микросхеме. Наиболее важными и в то же время наименее надёжными элементами в цепи являются конденсаторы.

Определение и разновидность конденсаторов

Конденсаторами являются устройства способные накапливать электрический заряд. Конструкция данной детали достаточно простая и представляет собой две токопроводящие пластины, между которыми расположен диэлектрик. Наиболее важной характеристикой этого элемента является его ёмкость. Величина ее зависит от толщины токопроводящих пластин и диэлектрика. Единица измерения ёмкости устройства называется Фарад. В электрической цепи конденсатор является пассивным элементом, поскольку он не влияет на преобразование электрической энергии. Он также способен оказывать так называемое реактивное сопротивление переменному току.

Виды конденсаторов

По принципу работы они разделяются на два типа:

• полярные;
• неполярные.

Полярными являются конденсаторы электрические, в которых используется электролит. Благодаря расположенному внутри электролиту, вместо одной из токопроводящих пластин и обретается полярность. Полярные конденсаторы имеют отдельный контактный вывод на плюс и на минус. Если включить в электрическую схему такую деталь, не учитывая полярность, то она достаточно быстро выйдет из строя. Ёмкость элементов электролитического типа начинается от 1 микроФарада и может достигать сотен тысяч микроФарад.

Неполярными называются конденсаторы, имеющие небольшую ёмкость. В таких устройствах

не присутствует электролит, соответственно их можно включать в схему как угодно.

Проверка на работоспособность

Для того чтобы произвести проверку конкретного элемента на микросхеме и получить достоверную информацию о его состоянии, его следует демонтировать с микросхемы. Если деталь не выпаять, то элементы, расположенные на плате по соседству, от необходимой нам, будут вносить искажения в получаемые показания в момент измерения её ёмкости.

После того как измеряемый конденсатор выпаян из цепи, его необходимо визуально проверить на присутствие каких-либо дефектов. Если таковые обнаружатся, такая деталь автоматически становится непригодной к использованию.

Видео: Как легко отпаять конденсатор от платы

Видео: Как проверить конденсатор

Проверка конденсатора мультиметром

Если визуальная проверка не выявила никаких повреждений, то следует начать проверять элементов микросхемы мультиметром.

Мультиметр

Это прибор, благодаря которому существует возможность измерять показания постоянного и переменного тока, уровни мощности и сопротивления электрических сетей, а также точно устанавливать внутреннюю ёмкость конденсаторов.

Перед тем как начнётся проверка каких-либо элементов мультиметром, необходимо проверить исправность самого мультиметра. Для этого регулятор прибора нужно установить в положение прозвона, после чего щупы мультиметра прижимают друг другу и если он начинает пищать, то значит он исправен.

Далее, можно проверять все элементы на исправность. Прекрасным способом станет проверка конденсатора на возможность заряжаться. Для этого необходимо взять деталь электролитического типа и выставить тестер с помощью регулятора в положение прозвонки.

Далее, щупы мультиметра нужно установить на деталь согласно обозначениям полярности, плюс к плюсу, минус к минусу. В случае исправности детали, на табло мультиметра будут отображаться плавно возрастающие до бесконечности числовые значения. После того как измеряемый элемент окончательно зарядится, тестер издаст звуковой сигнал, а на табло начнёт отображаться единица, что также свидетельствует о корректной работе проверяемой детали.

С тем как проверить конденсаторы мультиметром на сопротивление, разобраться тоже очень просто. Сперва тестер необходимо выставить в положение измерения сопротивления, после чего, как и в случае измерения ёмкости, при касании щупами детали, на цифровом табло или шкале мультиметра будет отображаться значение номинального сопротивления.

Но часто бывает и так, что при проверке мультиметром, деталь стала неисправной. Основных причин по которым ранее рабочий элемент перестаёт функционировать всего две:

• пробой;
• обрыв.

Пробой возникает в следствие так называемого засыхания конденсатора. Со временем диэлектрик между токопроводящими пластинами разрушается, постепенно теряя свои свойства. Вследствие этого между пластинами проходит ток, что приводит к короткому замыканию и сгоранию детали. Если проверять пробитый конденсатор мультиметром, то прикоснувшись к нему щупами, тестер начнёт пищать, а на табло будет отображаться ноль, что свидетельствует об отсутствии заряда в устройстве.

В момент такой неисправности, как обрыв при измерении, прибор вместо плавного возрастания показателей сопротивления, моментально выдаст максимальное значение заряженности конденсатора, что также свидетельствует о его неисправности и такой элемент немедленно следует заменить на такой же или аналогичный.

Видео: Как проверить конденсатор мультиметром

Как проверить конденсатор мультиметром

Не знаете как проверить конденсатор мультиметром? Технология проверки этого элемента схемы достаточно проста, главное уметь пользоваться тестером и соблюдать несколько простых рекомендаций. Итак, далее мы расскажем с помощью каких приборов проще всего определить исправность конденсатора и как это сделать правильно.

• Подготовительные работы
• Способ №1 — Мультиметр в помощь
• Измерение сопротивления
• Измерение емкости
• Измерение напряжения
• Способ №2 — обойтись без приборов
• Что еще важно знать?

Подготовительные работы

Перед проверкой исправности конденсатора необходимо его разрядить. Для этого лучше всего использовать обычную отвертку. Жалом необходимо коснуться одновременно двух выходов бочонка, чтобы возникла искра. После небольшой вспышки можно переходить к проверке работоспособности.

Способ №1 — Мультиметр в помощь

Если конденсатор не работает, то лучше проверить его работоспособность мультиметром или в мастерской. Этот прибор позволяет определить емкость «кондера», наличие обрыва внутри ствола или короткого замыкания в цепи. О том, как пользоваться мультиметром, мы вам уже рассказывали, поэтому рекомендуем сначала прочитать эту статью. Если вы умеете работать тестировщиком, то все намного проще.

В первую очередь необходимо определить, какой конденсатор стоит в цепи: полярный (электролитический) или неполярный. Дело в том, что при проверке полярного изделия нужно соблюдать полярность: плюсовой щуп должен быть прижат к плюсовой ножке, а минусовой, соответственно, к минусовой. В случае неполярного варианта детали полярность соблюдать необязательно, но ее также придется проверить по другой технологии (об этом мы поговорим ниже). После того, как вы определитесь с типом элемента, можно переходить к проверочным работам, которые мы сейчас и рассмотрим по очереди.

Измерить сопротивление

Итак, для начала нужно проверить мультиметром сопротивление конденсатора. Для этого отпаяйте корпус от схемы и с помощью пинцета осторожно переместите его на рабочую поверхность, например, свободный стол.

После этого переключаем тестер в режим прозвонки (измерение сопротивления) и прикасаемся щупами к клеммам, соблюдая полярность.

Обращаем ваше внимание, что если перепутать минус с плюсом, то тест производительности может провалиться, потому что сразу выйдет из строя конденсатор. Чтобы этого не произошло, помните следующий момент – минусовой контакт производители всегда отмечают галочкой!

После того, как вы прикоснетесь щупами к ножкам, на дисплее цифрового мультиметра должно появиться первое значение, которое тут же начнет расти. Это связано с тем, что тестер при контакте начинает заряжать конденсатор.

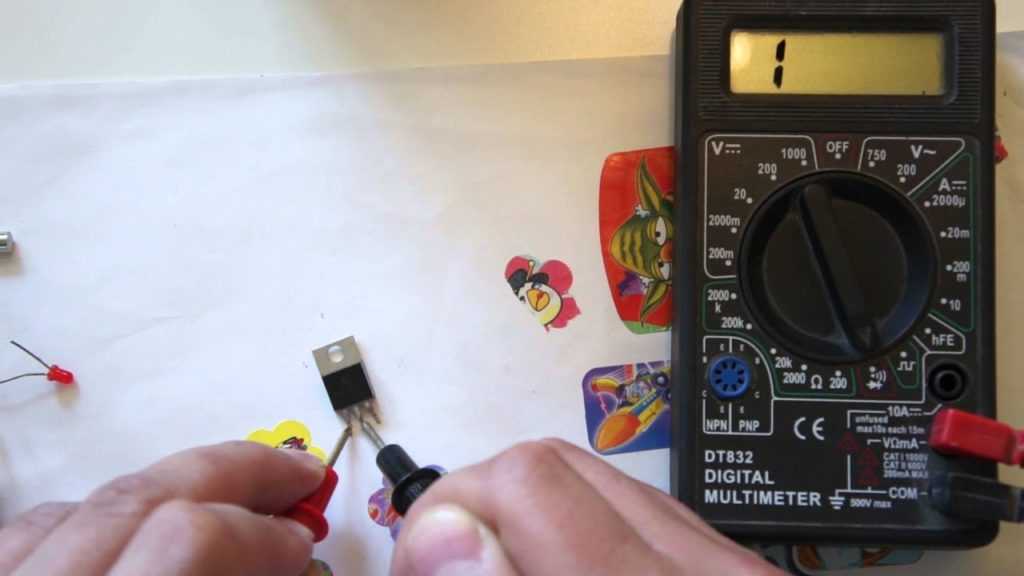

Через некоторое время на дисплее появится максимальное значение «1», что говорит об исправности детали.

Если вы только начали проверять конденсатор мультиметром, и у вас получилось «1», то внутри бочки произошел обрыв и он неисправен. При этом появление нуля на табло говорит о том, что что-то произошло внутри короткого замыкания кондера.

Если вы решили использовать аналоговый мультиметр (стрелка) для проверки сопротивления, то определить работоспособность элемента будет еще проще, наблюдая за ходом стрелки. Как и в предыдущем случае, минимальное и максимальное значения будут свидетельствовать о поломке детали, а постепенное увеличение сопротивления будет означать пригодность полярного конденсатора.

Для самостоятельной проверки целостности неполярного кондера в домашних условиях достаточно коснуться щупами ножек тестера, не соблюдая полярности, выставив диапазон измерения 2 МОм. На дисплее должно отображаться значение больше двух. Если это не так, конденсатор не работает и его необходимо заменить.

Также следует отметить, что приведенный выше способ проверки подходит только для изделий емкостью более 0,25 мкФ. Если номинал элемента схемы меньше, нужно предварительно убедиться, что мультиметр способен работать в таком режиме, ну или купить специальный тестер — LC-метр.

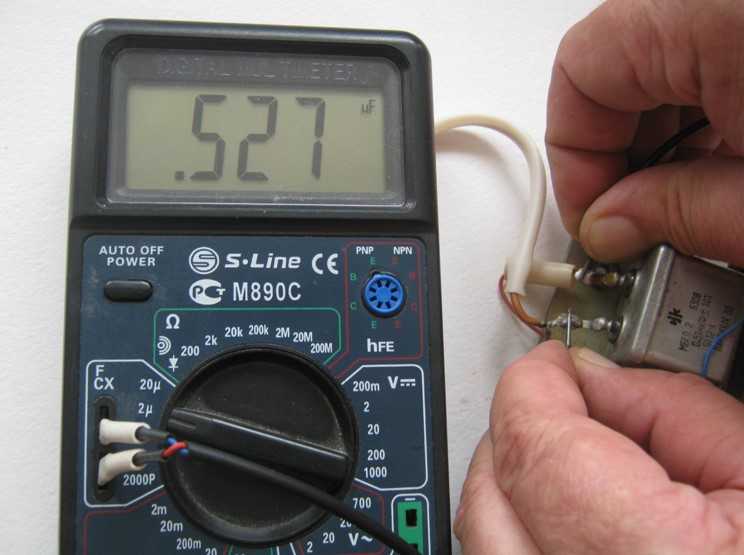

Измерение емкости

Следующий способ проверки работоспособности изделия – пробой путем измерения емкостных характеристик кондера и сравнения их с номинальным значением (указано производителем на внешней оболочке, что хорошо видно на Фото).

Самостоятельно измерить емкость конденсатора мультиметром совсем не сложно. Нужно только перевести переключатель в диапазон измерений, опираясь на номинал и, если тестер имеет специальные посадочные пазы, вставить в них деталь, как показано на фото ниже.

Если в тестере нет такой функции, можно проверить емкость с помощью щупов аналогично предыдущему способу. При подключении щупов на дисплее должна отображаться емкость, близкая по значению к номинальной характеристике. Если это не так, то конденсатор пробит и нужно заменить деталь.

Измерение напряжения

Еще один способ узнать, рабочий конденсатор или нет, это проверить его напряжение вольтметром (или «мультиком») и сравнить результат с номинальным значением. Для проверки понадобится блок питания с чуть меньшим напряжением, например, для кондера на 25 вольт достаточно источника на 9 вольт. Соблюдая полярность, подсоедините щупы к ножкам и подождите несколько секунд, которых достаточно для зарядки.

После этого переведите тестер в режим измерения напряжения и выполните проверку работоспособности. В самом начале измерения на дисплее должно появиться значение, примерно равное номинальному значению. Если это не так, конденсатор неисправен.

Обращаем ваше внимание, что при подключении вольтметра бочка будет постепенно разряжаться, поэтому достоверное напряжение можно увидеть только в самом начале измерений!

Еще хотелось бы сказать пару слов о том, как проверить большой конденсатор простым способом. Сначала необходимо полностью зарядить элемент в течение нескольких секунд, а затем замкнуть контакты обычной отверткой с изолированной ручкой. Если ствол исправен, должна появиться яркая искра. Если искры нет или она очень тусклая, скорее всего конденсатор не работает, а точнее не держит заряд.

Какой-то шаг проверки был для вас непонятен? Тогда ознакомьтесь с технологией проверки работоспособности конденсатора мультиметром в этом видеоуроке:

Как проверить целостность «кондера»

Способ №2 — обходимся без приборов

Менее качественный способ проверки работоспособности емкостного элемента — с помощью самодельного звуковика в виде лампочки и двух проводов. Таким способом можно только проверить конденсатор на короткое замыкание. Как и в случае с отверткой, сначала заряжаем деталь, после чего прикасаемся к ножкам выводов щупа. Если кондер сработает, возникнет искра, которая сразу его разрядит. О том, как сделать контрольную лампу электрика, мы тоже рассказали.

Что еще важно знать?

Не всегда проверка работоспособности конденсатора требует использования мультиметра или других тестеров. Иногда достаточно визуально посмотреть на внешнее состояние изделия, проверить на вздутие или порчу. Во-первых, внимательно посмотрите на верхнюю часть ствола, на которой производитель нарисовал крест (слабое место, не позволяющее кондеру взорваться в случае его выхода из строя).

Если вы видите там течь или разрушение изоляции, значит конденсатор пробит, и проверять его тестером смысла нет. Также внимательно проверьте, не потемнел ли этот элемент цепи и не стал ли он бугристым, что случается очень часто. Ну и не следует забывать, что повреждение могло произойти на самой плате в районе места подключения конденсатора. Эту неисправность видно невооруженным глазом, особенно когда наблюдается отслоение дорожек или изменение цвета платы.

Еще один важный момент, который необходимо учитывать, это то, что продукт необходимо проверять только сняв его с доски. Если вы хотите проверить конденсатор, не выпаиваясь из схемы, учтите, что может быть большая погрешность измерения из-за других элементов схемы рядом.

Вот и все, что я хотел вам рассказать о том, как проверить работоспособность конденсатора мультиметром в домашних условиях. Рекомендуем пользоваться данной инструкцией при ремонте микроволновки или стиральной машины своими руками, т. к. данный вид бытовой техники очень часто имеет данную поломку. Кроме того, кондер часто перестает работать на кондиционерах, усилителях и даже видеокартах. Поэтому, если вы хотите что-то отремонтировать самостоятельно, надеемся, что эта инструкция вам поможет!
