Інструкція до Приладу для вимірювання ESR і ємності конденсаторів Mega328 LCR-T4. Статті компанії «РадіоКухня»

Прилад для вимірювання ESR і ємності конденсаторів



УВАГА! При роботі з приладом не забудьте переконатися, що підключається конденсатор розряджений. Якщо проводяться вимірювання без випоювання з схеми — ремонтоване пристрій повинно бути вимкнено з мережі і конденсатори в ньому розряджені!!!



Технічні характеристики приладу:

Діапазон вимірюваних значень ємностей 1…65000 мкФ

Точність вимірювання ємності: +/- 2% + +/-1D

Формат відображення вимірюваної ємності від 0 до 9999 у мкФ, від 10000 до 65000 в тис. мкФ приклад; 4700 мкФ – індикатор 4700; 15000 мкФ – індикатор 15,00

Діапазон вимірюваних значень ESR: 0. ..25 Ом

Точність вимірювання ESR: +/- 2% + +/-1D

Формат відображення ESR: від 0 до 2 Ом — 0,00 – 2,00 Ом,

Роздільна здатність 0,01 Ом від 2 до 25 Ом – 2,0 – 25,0 Роздільна здатність 0,1 Ом (В режимі вимірювання ESR можна вимірювати звичайні опору на змінному струмі.)

Споживаний струм у режимі виміру: не більше 25 мА

Споживаний струм в сплячому режимі: не більше 0,1 мкА

Напруга живлення: 3,6 — 9 Вольт (Можливе застосування 3-х елементів типу AAA, літієвого акумулятора , батареї-6F22 «крона») Габарити: 55 х35х10 мм (без джерела живлення)

Таймер автоматичного вимкнення живлення : 120 сек.

Режими вимірювань: — тільки ємність — тільки ESR — ємність і ESR по черзі

Індикація: Семисегментний індикатор.

Спосіб вимірювання ESR: Вимір опору на змінному струмі частотою 60 кГц синусоїдальної форми

Спосіб вимірювання ємності: Вимір часу заряду фіксованим струмом.

Максимальна напруга на щупах : 200мВ (дозволяє проводити вимірювання без випоювання конденсаторів з схеми. Можливе зменшення точності в такому режимі)

Контроль напруги живлення

Контроль напруги батареї і індикація у разі недостатньої напруги при кожному включенні приладу

Управління Одна кнопка . Короткі натискання –вибір режиму. Довгі –вкл./викл.



Застосування приладу.



Як відомо, причиною переважної більшості дефектів радіоелектронної апаратури є несправні електролітичні конденсатори. Пошук несправних конденсаторів з допомогою тестера або вимірювача ємності часом досить скрутний, т. к. ємність несправного конденсатора може незначно відрізнятися від номінальної, а значення ESR (еквівалентного послідовного опору) може бути досить великим. І саме ESR є найважливішим параметром для вимірювання при пошуку несправного конденсатора. У більшості випадків це конденсатори імпульсних блоків живлення побутової апаратури, імпульсних блоків живлення комп’ютерів, імпульсних перетворювачах на материнських платах, драйвери двигунів, малі розгортки та ін. У цих місцях конденсатори зазнають значного нагрівання і швидше виходять з ладу (як говорять багато, «висихають»).

Пропонований Вашій увазі прилад призначений для вимірювання ESR (Equivalent Series Resistance) електролітичних конденсаторів на синусоїдальній змінному струмі частотою 62,5 кГц , що дозволяє реально оцінити стан конденсатора . Як правило частоти імпульсних блоків живлення та перетворювачів лежать в діапазоні 20-100 кГц. Власне вимірювання можна проводити без демонтажу конденсатора з друкованої плати, що значною мірою зменшує час пошуку несправності, підвищує якісні показники ремонту апаратури. Завдяки низькому вимірювального напрузі точність вимірювань без демонтажу практично не страждає. Алгоритм розрахунку ESR на базі виміряного

напруги враховує нелінійності пов’язані з ненульовим вихідним опором генератора 62,5 кГц і пропорції зміни напруги на низькоомних дільники. Тим самим забезпечується висока точність і лінійність вимірювань у всьому діапазоні. Прилад допоможе підібрати електролітичні конденсатори для високоякісних УНЧ щодо мінімального ESR. Сьогодні існують рекомендації по використанню в таких підсилювачах конденсаторів тільки від деяких провідних виробників. Використання приладу дозволить підбирати конденсатори з реальним характеристикам, а не орієнтуватися на рекламований бренд. В цьому ж режимі можна вимірювати опору низькоомних резисторів до 2 Ом з точністю 0,01 і до 25 Ом з точністю 0,1 Ом. При вимірюванні низькоомних дротяних резисторів потрібно пам’ятати, що вимірювання здійснюється на змінному струмі і на результат впливає індуктивність резисторів. Це не є недоліком приладу, а навпаки, дозволяє більш точно оцінити можливість використання резисторів у високочастотних схемах імпульсних перетворювачах, підсилювачах, ШІМ — регуляторах. В цьому ж режимі можна вимірювати внутрішні опору акумуляторів, батарей та інших хімічних джерел струму, що дозволяє судити про стан їх заряду і зносу.

Підключати прилад до батарей і акумуляторів слід через якісний керамічний конденсатор ємністю 20-30 микрофарад з робочою напругою більше 50 вольт. Справа в тому, що батареї, так само як і конденсатори, що мають своє внутрішнє опір, яке становить у свіжих батарей величину 0,1…5 Ом залежно від типу і ємності батареї. При виробленні батареї або акумулятора це опір істотно зростає. Підбираючи акумуляторну батарею елементи з близькими значеннями ESR, Ви можете істотно збільшити термін її служби. При вимірюванні ESR опору конденсатора буде складатися з власне ESR і ємнісного опору Xc = 1/( 2*π* F ) , де F = 62500 Гц. Тому при необхідності знаходження точного значення саме значення TSR для конденсаторів ємністю менше 20 мкФ слід віднімати величину ємкісного опору для частоти 62,5 кГц . При ремонті і діагностиці це не потрібно.



Робота з приладом



Прилад має всього один елемент керування – кнопку . Включення виробляється натисканням на кнопку, тривалістю більше 0,8 сек. Прилад має режим авто-виключення через 120 сек від останнього натискання кнопки. Після включення на індикаторі з’явиться привітання «CEsr» , потім прилад переходить до контролю живлення. Включаються генератор і при максимальному струмі споживання, проводиться замір напруги живлення. У разі недостатньої напруги з’являється напис « Bt. Lo », і прилад вимикається. У разі нормального електроживлення прилад переходить в робочий режим. Всього існує 3 робочих режиму: режим з індикацією ємності, з індикацією ESR і з почергової індикацією ємність — ESR. Індикація ESR – у Ом, ємності – в микрофарадах, при індикації ESR в першому розряді відображається символ E. Перемикання режимів здійснюється короткочасним натисканням кнопки. Режими перемикаються циклічно (З, ESR, C-ESR, С…). Після такого включення прилад залишиться в тому режимі, в якому він вимкнувся . Для примусового вимикання приладу утримувати кнопку більше 1 сек. Перевіряється конденсатор підключається до щупам, або при перевірці конденсатора без демонтажу, щупи приладу підключаються до конденсатору на платі і за показаннями на індикаторі робиться висновок про його працездатності. Слід зазначити, що якщо кілька конденсаторів з’єднані паралельно (зазвичай фільтруючі з харчування), то прилад покаже їх СУМАРНУ ємність. Підключені паралельно керамічні конденсатори ємністю до 0,5 мкФ можуть збільшити похибка вимірювання ESR до 5-7%. Максимально можливе значення вимірюваної ємності – 65 000 мкФ Якщо ємність конденсатора більше цього значення, на дисплеї буде відтворюватись «З—». Аналогічно і для ESR – при ESR більше 25 Ом – індикація «ESR—». При дефектному конденсаторі з великим струмом витоку або короткозамкненим індикатор покаже «Сегг». З метою продовження терміну служби елементів живлення, автоматичне вимикання живлення відбувається через 60 секунд після включення або зміни режиму . Споживаний пристроєм струм у виключеному режимі практично дорівнює нулю (частки мікроампер). Вимкнути пристрій можна також утримуючи кнопку натиснутою більше секунди. Попередження: щоб уникнути виходу приладу з ладу перед перевіркою РОЗРЯДИТИ КОНДЕНСАТОР! Особливо це стосується високовольтних конденсаторів імпульсних блоків живлення. Захист пристрою по входу стандартна – 2 діода зустрічно-паралельно (LL4148). При великому залишковому напрузі на конденсаторі вона може виявитися неефективною.(Зазвичай перевіряйте транзистор IRLML2402 (sot-23) праворуч, під індикатором. Симптоми – не міряє ємність. Заміна — IRLML2502 і діодів . Перекалібровка при заміні не потрібно.)



Калібрування.



Вхід в режим калібровки — натиснути і утримувати кнопку близько 10 секунд. При прояві написи db00-відпустити. Дві останні цифри – номер режиму калібрування. Режим 00 – Замкнути щупи , короткими натисканнями домогтися свідчень рівними нулю. Це калібрування компенсації опору щупів в діапазоні 0-2 Ом. Вихід в наступний режим – натиснути кнопку на 1 сек , поки не з’явиться номер наступного режиму. Якщо дану калібрування міняти не треба, то після входу відразу натиснути кнопку на 1 сек. У всіх режимах може знадобитися більше сотні натискань . якщо проскочили значення , натискайте далі, калібрування йде по колу. Режим 01 – Замкнути щупи , короткими натисканнями домогтися свідчень рівними нулю. Це калібрування компенсації опору щупів в діапазоні 2-25 Ом Режим 02 – підключити зразковий безиндуктивный резистор опором 1 Ом , короткими натисканнями домогтися свідчень Е1,00. Режим 03 – підключити зразковий безиндуктивный резистор опором 10 Ом , короткими натисканнями домогтися свідчень Е10,0. Режим 04 – подключить образцовый неэлектролитический конденсатор емкостью 100 – 500 мкФ , короткими нажатиями добиться правильных показаний емкости.  Режим 05 – подключить образцовый безиндуктивный резистор сопротивлением 2 Ом, короткими нажатиями добиться правильных показаний.  Это калибровка компенсации выходного сопротивления в диапазоне 0-2 Ом. Не рекомендуется менять заводские установки Режим 06 – подключить образцовый безиндуктивный резистор сопротивлением 20 Ом, короткими нажатиями добиться правильных показаний.  Это калибровка компенсации выходного сопротивления в диапазоне 2-25 Ом. Не рекомендуется менять заводские установки



Все приборы проходят тестирование и калибровку на заводе. В процессе эксплуатации калибровка не требуется. Только при установке других щупов может потребоваться калибровка режимов 00 и 01.



Отличия от существующих аналогов:

1. Значительно меньшие габариты

 2. Щупы прибора не имеют соединительных разъёмов, что уменьшает погрешность в измерениях

 3. Три режима работы — индикация только емкости, только ESR или поочередно емкость/ESR

4. Автоматическое отключение через 120 секунд

5. Управління за допомогою всього однієї кнопки (вмикання, перемикання режимів роботи)

6. Контроль напруги батарей живлення

7. Автономне живлення

8. Споживаний струм у режимі практично дорівнює нулю

9. Не вимагає калібрування в процесі експлуатації

10. Автоматичне визначення короткозамкнених конденсаторів в режимі вимірювання ємності.

11. Вимірювання низькоомних резисторів і внутрішнього опору батарей/акумуляторів.

12. Наявність функції калібрування (компенсація опору щупів)

Измеритель ESR конденсаторов « схемопедия

Этот проект был задуман как способ проверки пригодности конденсатора к работе. Я покупаю много старых радиоэлектронных устройств старше 25-60 лет и состояние электролитических конденсаторов бывает подозрительным. Мне требовался быстрый способ проверки конденсаторов.

Что такое ESR?

«ESR» означает эквивалентное последовательное сопротивление. ESR является одной из характеристик, которые определяют производительность электролитического конденсатора. Чем ниже ESR конденсатора, тем лучше, так как при высоком ESR конденсатор разогревается при прохождении тока через него, а это разрушает его. Со временем ESR конденсатора может увеличиться от 10 до 30 раз, либо конденсатор вообще перестанет пропускать ток . Типичный срок службы электролитических  конденсаторов 2000-15000 часов и очень сильно зависит от температуры окружающей среды. Когда ESR увеличивается, конденсатор начинает хуже работать и в конечном итоге схема не работает.

Почему ESR метр так полезен?

Большинство ESR метров  требует, чтобы конденсатор был выпаян из схемы. Когда конденсаторов в схеме много, это очень утомительно, и есть риск повредить плату. Этот тестер использует низкое напряжение (250 мВ) высокой частоты (150 кГц) для измерения конденсаторов. Измерение без выпаивания из схемы возможно из-за низкого напряжения, которого хватает конденсатору, но для других деталей мало, поэтому они не мешают измерению. Большинство ESR метров будут повреждены, если вы измерите ими заряженный конденсатор. Эта схема выдерживают до 400V заряда на конденсаторе (Это напряжение опасно для жизни. Будьте осторожны!). Мой опыт показал, что ESR метр распознает около 95% негодных конденсаторов.

Характеристики ESR измерителя:

– измерение электролитических конденсаторов емкостью > 1мкФ

– полярность конденсатора не важна

– допускает подключение заряженных конденсаторов до 400В

– низкий уровень энергопотребления (около 25 мА), что дает около 20 часов автономной работы при использовании 4 батареек АА

– измерение ESR в диапазоне 0-75 Ом.

Описание схемы

Схема начинается с 150 кГц генератора на одном элементе 74hc14. Остальные элементы используются для увеличения напряжения идущего в фильтр низких частот. Фильтр низких частот необходим, потому что прямоугольный сигнал содержит много помех и гармоник. Сигнал с фильтра идет на 10Ом резистор, который обеспечивает низкий уровень сигнала при измерении конденсатора. Диоды D5 и D6 защищают цепь от разряда при подключении заряженного конденсатора. R18 является гасящим резистором для C5. C5 защищает цепь от постоянного тока напряжением до 400В.

Остальная часть схемы является транзисторным усилителем с коэффициентом усиления около 10.5. Это усиливает сигнал, пришедший с конденсатора, до нескольких вольт в амплитуде. Усиленное напряжение должно быть достаточно большим, чтобы преодолеть 2 диода, после чего шкала начнет реагировать. Правильное функционирование схемы можно проверить, подключая на вход резисторы разного сопротивления (1 Ом – около 90% от полной шкалы, 10 Ом – около 40% шкалы и 47 Ом – около 10% шкалы). Показания тестера могут немного меняться в зависимости от температуры. Ниже можно скачать фотографии и рисунок ПП.

Скачать файлы проекта

Сборочный чертеж – esrbuildit.png

ПП вид снизу – esrpcb.png

ПП вид снизу – esrxray.png

ПП и схема в формате Eagle – ESR meter.zip

LTSpice/SWCadiii – esr.asc

Оригинал статьи на английском языке (перевод Андрей Шпакунов для сайта cxem.net)

8 Лучшие измерители ESR 2023

Если вы ищете эквивалентный измеритель последовательного сопротивления (ESR), который дает точные результаты, то вы попали по адресу. Но все же, какие лучшие ESR доступны для вас на рынке? Лучший измеритель ESR тот, который дает правильные результаты.

Это очень полезное оборудование, поскольку оно измеряет сопротивление конденсаторов. Конструкция, используемая для изготовления этих счетчиков, отличается высоким качеством, что обеспечивает лучшую работу. Надежность этих счетчиков очень высока, а большой четкий экран показывает правильное отображение данных.

Измеритель ESR имеет подходящие размеры, которые легко носить с собой. Эффективность измерителя ESR довольно высока и дает пользователю удовлетворительные результаты. Этот измеритель лучше всего подходит для профессионального уровня из-за его точных результатов. Кроме того, вы также можете использовать измерители ESR как в личных, так и в промышленных целях.

Для расчета значений конденсатора с широким подключением используется ESR-метр, который фактически заряжает конденсатор и пропускает электричество. Точные и точные показания измеряются ESR-метром. Этот измерительный прибор хорош для регулирования незначительной индуктивности и сопротивления, значение которого ниже 1 Ом.

Наш лучший выбор для точных показаний

1. Многофункциональный тестер

Многофункциональные измерители, как видно из названия, используются для измерения нескольких функций. Он доступен по хорошей цене и предлагает несколько функций. Этот многофункциональный тестер от бренда Longruner доступен в белом цвете.

Он имеет цветной 3,5-дюймовый дисплей и представляет собой карманный многофункциональный тестер. Он также имеет яркий светодиодный дисплей, который придает привлекательный вид. Вы можете использовать этот измеритель лично для тестирования и измерения. Размер метра составляет около 2,71 х 3,58 х 1,10 дюйма, что очень удобно.

Устройство используется для определения диапазона диодов менее 4,5В и области обнаружения транзистора стабилитрона 0,01-4,5В. А область, в которой обнаруживается стабилитрон, имеет напряжение 0,01-30В. Значение для конденсаторов и резисторов составляет от 25 пФ до 100 мФ и от 0,01 до 50 МОм.

Уровень индуктивности измеряется в диапазоне от 0,01 мГн до 20Гн. Напряжение питания этих счетчиков составляет около 3,37 В, что достаточно для накопления энергии в аккумуляторе. Он оснащен перезаряжаемой литиевой батареей, которая обеспечивает безопасность, увеличивает его возможности и имеет малый вес.

Вы можете использовать устройство, поместив булавки в указанную область, и тогда оно покажет вам показания на экране. Нажав на ручку, вы увидите отображение результатов на экране. Он включает в себя английский и китайский языки для удобства использования.

Pros

• Лучший уровень производительности
• Светодиодный дисплей
• Сенсорная ручка
• Автоматическое закрытие
• Личное использование

Минусы

• Не для начинающих



Многофункциональный тестер — лучший измеритель ESR, используемый для определения ESR, NPN, PNP, LCR и MOSFET LW21. Он экономит заряд батареи, автоматически отключая экран. Самокалибровка — лучший вариант, который предлагает этот многофункциональный измеритель.

2. Тестер компонентов SMD цифровых транзисторов BSIDE ESR02 PRO

Цифровой транзистор BSIDE ESR02 PRO представляет собой тестер, который представляет собой измеритель ESR. Он доступен по хорошей цене и доступен в красном и черном цвете. Это транзисторный измеритель, который проверяет, должны ли иметь место те же характеристики, что и раньше в цепи.

Он имеет ЖК-дисплей с подсветкой, который помогает четко читать.

Вес этого измерителя ESR составляет 137 граммов, а его размеры — 5,43 x 3,19 x 1,73 дюйма. Ток электрической энергии представляет собой постоянный ток, который легко хранить в хорошем масштабе и можно использовать позже, когда это необходимо. Он имеет автоматическое отключение, которое автоматически выключает устройство каждые 20 секунд и экономит заряд батареи.

Огромное приложение позволяет тестировать экскременты и устройства поверхностного монтажа (SMD), которые меньше по размеру, но очень хороши для производства. Помимо этого, могут быть протестированы тиристоры, триоды, разбиение сложных задач на более мелкие, полярность выводов, диоды, полевой МОП-транзистор, напряжение и емкость.

Интеллектуальная проверка транзисторов — это автоматическое устройство, обнаруживающее транзисторы (NPN, PNP). Каналы (N-канал и P-канал MOSFET), диод, триод, конденсаторы и резисторы также проверяются автоматически. Значение ESR определяет класс качества электролитического конденсатора при нормальной температуре.

Перед использованием тестера его необходимо разрядить, так как это повредит внутреннюю систему тестера. Тип элемента батареи — щелочной, что экономит срок службы батареи и обеспечивает больше энергии для устройства. Используйте блок питания постоянного тока с аккумулятором, который сохранит больше энергии.

Pros

• Универсальная функция
• Разумная цена
• Автоматические опции
• Точные результаты
• Обнаружение сигнала

Минусы

• Среднее качество
• Сложная настройка



Это лучший измеритель ESR, который очень недорогой и предоставляет пользователю множество функций. Он обеспечивает точные результаты и хороший ЖК-дисплей. Это хорошо для тестирования различных тестов, и результаты результатов очень удовлетворительны.

3. Цифровой измеритель емкости Профессиональный тестер конденсаторов

Цифровой измеритель емкости или ESR-метр используется для проверки обоих (входного и выходного) сопротивления конденсатора. Цифровой измеритель марки Hztyyier доступен по низкой цене. Источник питания этой модели очень хорош и обеспечивает энергией устройство.

Вес предмета составляет около 0,22 кг, а мощность батареи составляет 9 В, а также потребляет меньше батареи. Он имеет четкий и большой экран, который точно отображает результаты. Тестер конденсаторов измеряет скорость тока и напряжения, обеспечивая его энергией.

Результаты испытаний цифрового измерителя емкости настолько точны и удобочитаемы. На устройстве доступны разные скорости, и результаты происходят между ними. Он состоит из пластика и электронных компонентов, которые повышают качество и обеспечивают долговечность.

Функциональная ручка обеспечивает удобное вращение шестерен и четкое отображение значений. Он также содержит задний кронштейн, который легко держать и позволяет легко измерять.

Свинцовая розетка обеспечивает правильную посадку кабеля и пропускает энергию.

Английский и китайский языки написаны для удобства использования. ЖК-экран показывает выбор конденсаторов, соответствие конденсаторов, измерение конденсаторов и т. д. Перед отправкой счетчик снова проверяется на соответствие качеству.

Профи

• Портативный
• Легкий
• Простота использования

Минусы

• Не для новичков



Цифровой измеритель емкости является лучшим измерителем ESR, так как он очень прост в использовании. Диапазон сопротивления этой модели находится между 0,1 и 30 Ом. Цветная панель также показывает качество чтения. Для удовлетворительных и удивительных результатов нужно попробовать это.

4. Signstek MESR-100 V2 Измеритель ESR LCR с автоматическим выбором диапазона

Signstek MESR-100 уменьшает высокие частоты и обеспечивает более высокое разрешение около 0,01 Ом. Эквивалентное значение последовательного сопротивления измеряется по синусоиде частотой около 100 кГц. Двойная клемма проводов очень удобна для проверки конденсатора или резистора, а таблица ESR доступна для быстрой проверки.

Скорость измерения при тестировании схемы составляет от 1,001 до 100,0R. Это автоматический емкостной дальномер с малым сопротивлением, что сводит к минимуму ошибки. Широкий диапазон измерений обеспечивает более высокий уровень точности результатов.

Этот измеритель используется для определения как ESR, так и LCR, и он произведен под торговой маркой signstek. Он имеет нулевую кнопку, которая перезапускает настройку чтения. Также имеет положительное отверстие (красного цвета) и отрицательный полюс (черного цвета). Он состоит из таблицы параметров, расположенной ниже. Кнопка включения питания и кнопка автоматического/ручного режима также присутствуют на нем.

Удалив импеданс, мы можем легко измерить значение последовательного резистора. Приложенный постоянный ток очень меньше (15 мВ) при измерении ESR. ЖК-экран большой и обеспечивает четкое отображение.

Это удобно, а черная крышка обеспечивает удобный захват.

Это устройство также имеет USB-порт и его внешнее питание составляет 5 В микро, а также питание от батареи около 9 В. Размер элемента составляет около 5,7 х 3,1 х 1,2 дюйма. Он имеет пользовательский зажим, измеритель емкости и тестовые зажимы. Ток для работы счетчика составляет 0,02А.

Pros

• Двойной терминал
• Идеальное разрешение
• Порт USB
• Ручной

Минусы

• Может иметь больше функций



Эта схема имеет 4 цифровых дисплея, которые привлекают внимание пользователя. Таблицы параметров показывают детали входных данных. Более высокая точность измерителя обеспечивает хороший опыт для пользователя в подходящем диапазоне цен.

5. Тестер транзисторных конденсаторов DROK Mosfet

Тестер транзисторных конденсаторов Drock Mosfet используется для определения NPN, PNP, LCR, ESR, MOS и т. д. Он доступен по хорошей цене и используется для тестирования многих транзисторов. Этот тестер транзисторных конденсаторов от бренда DROK доступен в черном и сером цветах.

ЖК-экран обеспечивает высокое разрешение, а TFT-экран демонстрирует красочное усыновление и составляет около 1,8 дюйма. Параметры отображаются разными цветами, что упрощает и упрощает проверку пользователем.

Этот тестер транзисторов представляет собой автоматическое устройство, которое обнаруживает транзисторы NPN и PNP, полевые МОП-транзисторы с каналами N и P, резисторы, конденсаторы, диоды и т. д. Это устройство также включает в себя батарею, которая питается от постоянного тока 9 В. Тестер изготовлен из пластика, что снижает его вес и обеспечивает высокую скорость тестирования.

Функция выключения является автоматической, которая через определенный период времени (40 секунд) автоматически отключает экран. Автоматическое отключение экрана экономит заряд батареи и увеличивает срок ее службы. Диапазон резисторов составляет от 0,5 Ом до 50 Ом, а диапазон конденсаторов — от 25 пФ до 100000 мкФ.

Диапазон индукторов составляет около 0,01 мГн-20Гн, что обеспечивает питание цепи. Размеры продукта составляют 5,9 х 3,7 х 1,7 дюйма, а вес изделия составляет 3,99 унции. Эти тестеры являются лучшим выбором для измерения точности данных.

Pros

• Автоматическое отключение
• Четкий и большой дисплей
• Идеальные результаты

Минусы

• Без измерения индуктивности



Эти тестеры являются лучшими измерителями ESR, которые подходят для личного использования, лабораторного использования и других промышленных целей. Это экономит батарею и позволяет меньше потреблять. Он обеспечивает качественные результаты и точные измерения.

6. Синий тестер ESR – полностью собранный

Синий тестер ESR от бренда WERF, очень удобный и недорогой. Это лучше всего подходит для измерения точных измерений и получения удовлетворительных результатов. Он полностью собран, и его гораздо легче переносить и работать. Если говорить о его особенностях, то эта модель предлагает уникальную рабочую среду.

Вес этого предмета составляет около 10 унций, а его размеры 4 х 8 х 2 дюйма в длину, ширину и высоту соответственно. Конструкция этого синего тестера очень привлекательна и проста. ЖК-дисплей обеспечивает ясность для зрителя.

Крышки могут крепиться к боковым сторонам клеммных колодок и могут быть испытаны в цепи. Через 3 минуты отображение экрана само отключается, что устанавливается автоматически. Чтобы читать было более четко и легко, яркость около 0,5 дюйма достигается за счет синих светодиодов.

Параметры также присутствуют на корпусе синего тестера ESR. Лучше всего использовать номер модели этого тестера. Таблица ESR включает ESR в омах и измерение номинального напряжения конденсатора. Чтение появляется на экране дисплея с четкой версией.

Вы даже можете добавить иглу или зажимы, которые будут в комплекте. Графики на лицевой стороне очень легко читаются и понимаются. Большее сопротивление неполяризованного теста приведет к большей точности результатов.

Плюсы

• Доступность
• Уникальный
• Прозрачный дисплей

Минусы

• Путаница при использовании



Результаты этого тестера высокие, хорошие и удовлетворительные. Он предлагает гарантию на 1 год, а провода настолько гибкие, что их можно легко подключить. Если вы знаете основные навыки, вы можете использовать его очень легко, в то время как для других это может быть запутанным в использовании.

Руководство по покупке

Измеритель ESR работает в зависимости от того, что вы хотите обнаружить. Перед покупкой любого ESR-метра нужно посмотреть на его характеристики и цену. Лучший измеритель ESR — это тот, который предлагает все функции по подходящей цене. Ниже приведены функции, которые вы должны проверить при покупке измерителя ESR.

Использование измерителя

Перед покупкой любого измерителя ESR вы должны знать, как им пользоваться. Вы можете прочитать об измерителе и его функциях, чтобы вам было проще им пользоваться. Использование измерителя ESR довольно непросто, для его использования требуется много обучения и практики. Потому что он немного сложен в использовании, особенно для новичков.

Если вы новичок, то вы должны найти разделитель, который хотите использовать. Прочтите инструкцию и посмотрите видео об этом. Чтобы получить точные и точные результаты, вам нужно знать об устройстве, а затем купить его после того, как вы узнаете, как оно работает.

ЖК-дисплей

ЖК-экран в основном отображает необходимые данные. Если у ESR метра есть экран дисплея, то при покупке необходимо проверить качество дисплея. Иногда это не очень ясно, и качество, которое он представляет, также плохое.

Изображение на ЖК-дисплее должно быть четким и видимым. Большой и четкий экран четко отображает данные, чтобы вы могли точно знать результаты. Поскольку показания нечеткие, вы можете интерпретировать неправильные данные.

Автоматический или ручной выбор диапазона

При покупке измерителя ESR вы должны проверить, является ли он автоматическим или ручным диапазоном. Потому что автоматический выбор диапазона автоматически определяет и устанавливает значение, что удобно и удобно в использовании. Он сам выбирает показания измерений и предотвращает выбор неправильных значений.

В то время как ручное ранжирование иногда может вызвать панику у человека, потому что пользователь должен изменить значение. Поэтому вместо того, чтобы паниковать во время использования, вам следует купить измеритель с автоматическим, а не ручным диапазоном.

Автоматическое отключение экрана

Автоматическое отключение экрана обеспечивает длительный и безопасный срок службы батареи. Это предотвращает повреждение и потребление батареи. Перед покупкой ESR-метра необходимо иметь в виду автоотключение экрана.

Автоматическое отключение счетчика продлит срок службы батареи и позволит ему работать долго. Если вы заняты во время работы и забыли выключить счетчик, батарея быстро разрядится, а ее повторная зарядка приведет к ее повреждению.

Функционирование

Покупаемый вами измеритель ESR должен иметь все нужные вам функции. Правильное функционирование измерителя обеспечивает важные результаты и точные значения. Счетчик должен иметь надлежащую кнопку, функционирующую для выполнения определенных задач.

Должны присутствовать кнопки нуля, которые обнулят значение для получения новых показаний. Для получения хороших результатов он должен иметь все основные функции, необходимые для получения точных результатов. Высокое качество измерителя ESR предлагает все имеющиеся в нем функции и режимы.

Разрешение измерителя ESR

Разрешение измерителя ESR является одной из наиболее важных характеристик. При покупке вы должны проверить мощность разрешения, которую он предлагает. Хорошая разрешающая способность улучшает работу и обеспечивает точные и точные результаты.

Правильное разрешение обеспечивает четкие и удовлетворительные результаты. Чем больше разрешение, тем точнее будут результаты. Это делает прибор более точным, а значит, точный измеритель дает точные результаты и исключает сомнения.

Дополнительные функции

При покупке счетчика необходимо также обращать внимание на другие функции, которые предлагает счетчик по хорошей и разумной цене. Он должен быть легким, удобным, с подходящей ценой и безопасностью. Эти функции также повышают работоспособность счетчика.

Малый вес счетчика позволяет брать его с собой куда угодно для выполнения функций. Таблица данных СОЭ должна быть достаточно хорошо видна, чтобы обеспечить правильные показания. Светодиодные индикаторы позволяют осветлять счетчик для точных показаний измерений.

Часто задаваемые вопросы

Какое значение СОЭ лучше?

Лучший измеритель ESR тот, который обеспечивает пользователю все необходимые функции и режимы и дает точные результаты. Есть много хороших измерителей ESR, но лучший из них дает высокую производительность и имеет хороший набор конденсаторов и резисторов.

Нужен ли мне измеритель ESR?

Нужен ли вам измеритель ESR (эквивалентного последовательного сопротивления), зависит от типа работы, которую вы выполняете, и от того, как часто вы сталкиваетесь с электронными компонентами, особенно с конденсаторами, в своих проектах или ремонте. Измеритель ESR — это устройство, используемое для измерения эквивалентного последовательного сопротивления конденсаторов без необходимости их удаления из цепи.

Вот некоторые ситуации, когда может быть полезен измеритель ESR:

1. Ремонт электроники: Если вы часто ремонтируете электронные устройства, такие как телевизоры, компьютеры или аудиооборудование, измеритель ESR может помочь диагностировать проблемы, связанные с неисправными или стареющими конденсаторами. . Это может сэкономить ваше время, позволяя тестировать конденсаторы в цепи без необходимости выпаивания.
2. Проектирование и прототипирование схем. Если вы увлекаетесь электроникой или инженером, занимающимся проектированием схем, измеритель ESR может помочь вам проверить характеристики конденсаторов в вашей конструкции или прототипе. Это может помочь убедиться, что конденсаторы работают в пределах заданных параметров.
3. Контроль качества и тестирование: если вы работаете в среде, где вам необходимо тестировать и проверять работу электронных компонентов, измеритель ESR может быть ценным инструментом для проверки того, что конденсаторы работают должным образом.
4. Устранение неполадок и техническое обслуживание. Если вы отвечаете за техническое обслуживание электронных систем или оборудования, наличие в вашем наборе инструментов измерителя ESR поможет вам быстро выявлять и устранять проблемы, связанные с конденсаторами, предотвращая возможные сбои и простои.

Что означает ESR в электронике?

Заключение

Лучший измеритель ESR обеспечивает значительные результаты для пользователя, предоставляя идеальные результаты. Многие счетчики обладают супер-функциями, и их функционирование удовлетворяет пользователя. Диапазон СОЭ должен быть широким, что обеспечивает точный расчет прибора.

Должен включать в себя все характеристики качества, обеспечивающие хорошее электропитание и приводящие к неточным измерениям. Некоторые лучшие измерители ESR со всеми прекрасными функциями:

Многофункциональный тестер лучше всего подходит для личного использования и обеспечивает пользователю наилучшую производительность и точные результаты. DROK Mosfet Transistor Capacitor Tester обеспечивает четкое и широкое разрешение и улучшает работу устройства. Blue ESR Tester — полностью собранный очень удобен и дешевле по цене, так как имеет таблицу ESR на передней части корпуса для четкого просмотра показаний.

Функционирование измерителя ESR зависит от потребностей пользователя, и теперь вы можете купить свой в соответствии с потребностями и работой.

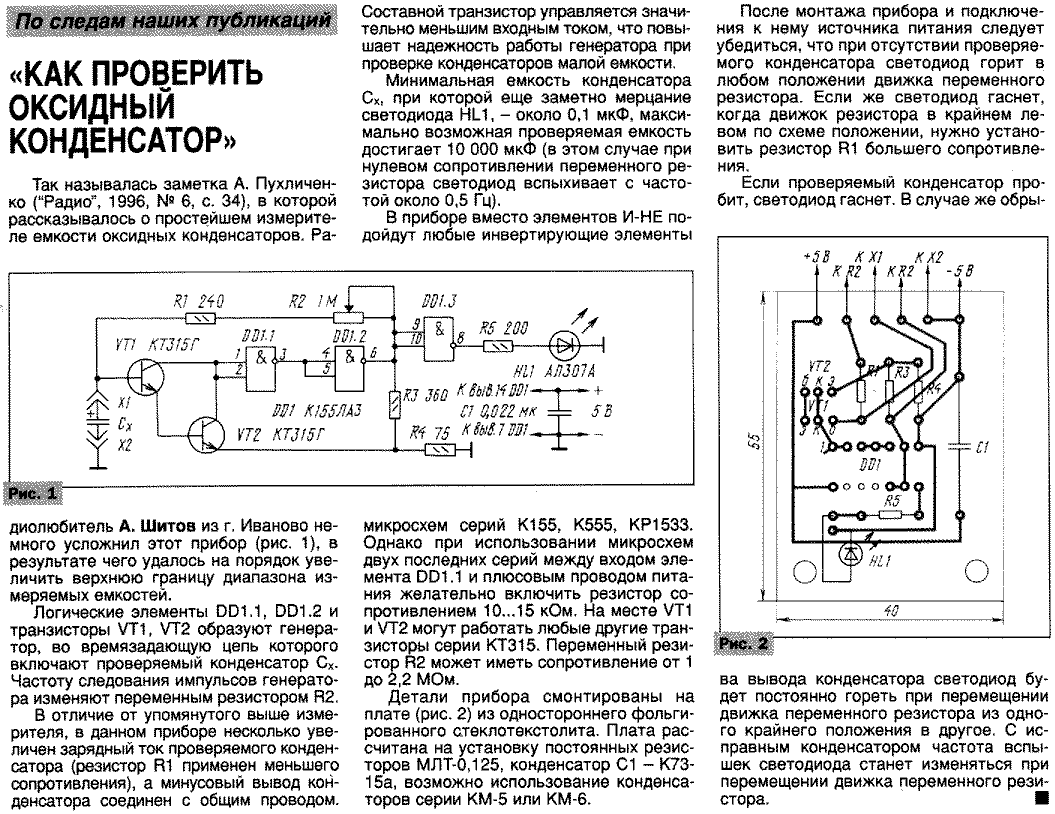

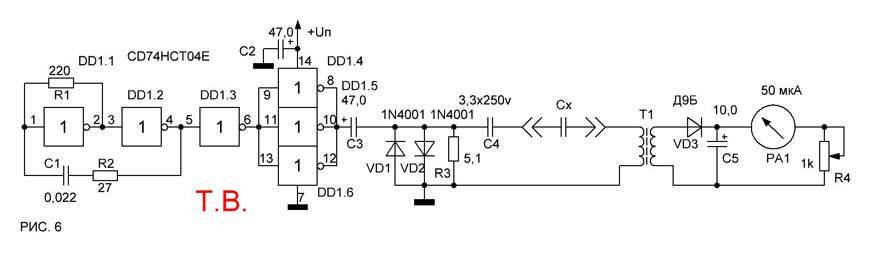

Измеритель ESR — Тестер электролитических конденсаторов

Измеритель ESR — Тестер электролитических конденсаторов

ESR — это эквивалентное последовательное сопротивление конденсатора. Вы можете представить его как резистор, подключенный последовательно с идеальным конденсатором. Величина этого сопротивления и есть ESR.
Одной из самых распространенных неисправностей бытовой электроники являются как раз бракованные электролитические конденсаторы. Использование мультиметра или измерителя емкости не может выявить большинство их неисправностей. Измерение ESR надежно находит неисправные электролитические конденсаторы. Износ этролического конденсатора сначала приведет к увеличению его ESR, позже его емкость может также снизиться. Высокое ESR конденсатора уже может стать причиной неисправности прибора, при этом емкость еще хорошая. Большим преимуществом этого измерителя ESR является то, что вам не нужно выпаивать конденсаторы, потому что измеряемое напряжение низкое и, следовательно, окружающие компоненты не влияют на измерение. Стандартный измеритель емкости не работает с конденсаторами внутри платы. Он также не может идентифицировать неисправные конденсаторы, потому что у них часто высокое ESR, при этом емкость еще хорошая. Для мастера по ремонту электроники измеритель ESR является абсолютной необходимостью. Он часто используется чаще, чем мультиметр!
Принцип измерения прост: конденсатор подключен к измеряется переменный ток высокой частоты (обычно 50-100 кГц) и падение напряжения на нем. Более высокое падение напряжения означает более высокое ESR.

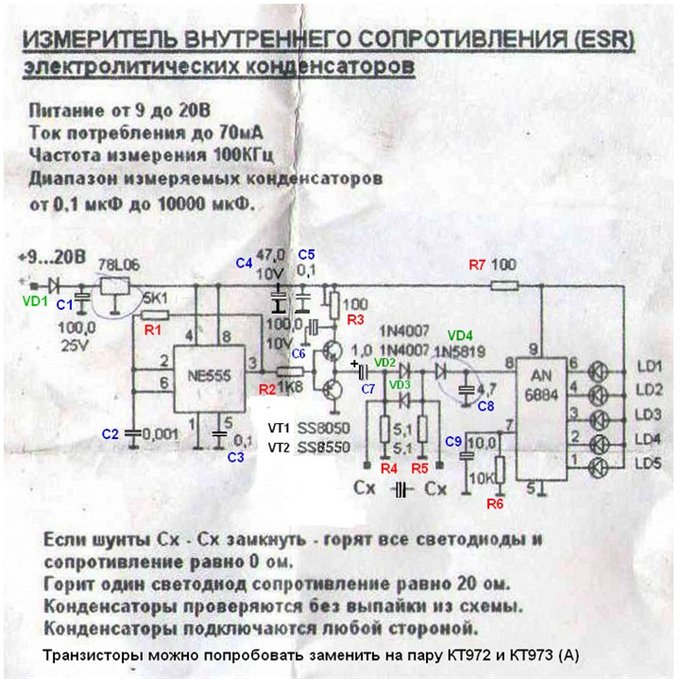

В Интернете есть много схем самодельных ESR-метров. Однако большинство из них очень сложны и используют микроконтроллер. Другие индикаторы имеют только один светодиод, что недостаточно для измерения конденсаторов самых разных размеров и номиналов. Я выбрал простое и эффективное решение. В качестве источника тока высокой частоты, около 50 кГц, я использовал известную схему 555. Для измерения падения напряжения Я использовал небольшой аналоговый измеритель. Вы можете использовать небольшой микроамперметр или милливольтметр, достаточно индикатора с подвижной катушкой, индикатора настройки от старого радиоприемника или индикатора уровня звука (VU-метр). Выпрямительный диод D1 имеет малое падение напряжения, это может быть германиевый диод (от старое радио) или диод Шоттки. D2 защищает аналоговый счетчик от чрезмерное напряжение, когда конденсатор не подключен. Номиналы резисторов R1 и R2 должны быть выбирается в соответствии с вашим аналоговым измерителем. R2 выбирается таким образом, чтобы аналоговый измеритель не выходил за пределы диапазона, пока не подключен конденсатор, а R1 определяет чувствительность. Измерительные провода должны быть короткими (максимум 30 см / 1 фут), поскольку их сопротивление и индуктивность может повлиять на измерение. Провода к измеряемому конденсатору должны быть сдвоены (показано на принципиальной схеме).
Электролиты большего размера, конечно, имеют меньшее ESR, поэтому рекомендуется сделайте шкалу по типовым значениям ESR новых конденсаторов. Достаточно логарифмической шкалы 1 мкФ, 10 мкФ, 100 мкФ, 1000 мкФ. Счетчик питается от батареи 9В. При разомкнутой цепи измеритель ESR потребляет около 6 мА, а во время измерения до 16 мА.
