Детектор скрытой проводки (схема, принцип работы)
Кроме часто встречающихся в радиолюбительской практике датчиков, существуют и более редкие, но, тем не менее, эффективные приборы и устройства. Об одном из них — датчике от танкового шлемофона — рассказано ниже.
Все известные схемы искателей скрытой проводки можно условно разделить на детекторы (сигнализаторы) наличия переменного напряжения и сигнализаторы магнитного и электрического поля. В качестве датчиков к таким устройствам с разной эффективностью служат в основном пассивные индуктивные элементы (кроме пассивных элементов в устройствах контроля и сигнализации электрического поля широко используются полевые транзисторы).
Это катушки реле с большим количеством витков на стальном (типа РКН и аналогичные) или ферритовом сердечниках, катушки от высокоомных телефонов (типа ТОН-1, ТОН-2 и аналогичные с сопротивлением 1600 Ом), динамические микро? фоны типа МД200, МД201 и аналогичные, звукозаписывающие (воспроизводящие, универсальные) головки от магнитофонов.
Наилучший результат удалось получить, используя универсальную головку от катушечного магнитофона «Яуза» и даже такие «неформальные» элементы, как датчик от ларингофона танков Т-60—Т-80 (см. рис. 2.31).
На рисунке показан один и тот же ларингофонный датчик ТЛГ-1А в разном исполнении (изолированном и неизолированном корпусе). Выход ларингофонного датчика имеет три контакта: корпус датчика (экран) и два контакта (+) и (-). Датчик подключается к усилителю строго с соблюдением полярности.
Танковые шлемофоны используются в народном хозяйстве еще с начала 1970 годов в качестве элементов переговорного устройства вездеходов и тягачей (в географических условиях непроходимой местности, тайге, на севере), поэтому не представляют на сегодняшний день никакого секрета. Однако если исследовать ларингофон глубже, обнаружатся его высокоэффективные (по чувствительности к слабым сигналам) качества.
Рис. 2.31. Фото ларингофонного датчика шлемофона Т-72
Как известно, ларингофон реагирует не столько на уровень громкости звука [об этом можно судить по закрытому (запаянному) корпусу], сколько на слабую детонацию, вибрацию и изменения магнитного поля.
Датчик ТЛГ-1А отрицательным выводом подключается к общему проводу усилителя, а «плюсовым» выводом — к отрицательной обкладке оксидного конденсатора С1. Корпус датчика остается неподключенным.
Диаграмма направленности рекомендуемого устройства широка, что позволяет применять его при поиске скрытой проводки в небольших сетях коммуникаций (в квартирах, частных домах). В производственных помещениях, где электрическими кабелями «окутаны» все стены, прибор будет малоэффективен. Зато там, где спрятанная электрическая проводка редка и глубоко запрятана в бетон, находится под толстым слоем штукатурки, устройство обнаруживает ее на расстоянии до 80 см (в зависимости от материала стен). По нарастающей (максимальной) громкости звука в телефоне определяют точное местонахождение проводки. Для нормальной работы устройства, естественно, по искомым проводам должен протекать переменный (или импульсный) ток. Чем больше сила тока, тем с большего расстояния и с большей точностью устройство с ларингофонным датчиком обнаруживает местонахождение проводки.
Поскольку чувствительность датчика высока, можно использовать усилитель звуковой частоты упрощенной конструкции, например на основе микросхемы К140УДЗЗ. Рекомендуемый усилитель обладает функцией регулировки усиления входного сигнала.
Электрическая схема усилителя с подключенным ларингофоном ТЛГ-1А представлена на рис. 232.
В качестве телефона используется хорошо знакомый радиолюбителям телефонный капсюль ДЭМШ-4М, обеспечивающий достаточную громкость звука.
Источник питания устройства— стабилизированный источник питания 5 В постоянного тока. Ток потребления усилителя при максимальном усилении составляет 10—12 мА. На частотах 1000—5000 Гц коэффициент усиления ОУ DA1 максимальный, около 100.
Рис. 2.32. Электрическая схема усилителя с ларингофоном Т/ІГ- 1А
На элементах R4, VD1, C3, С4 собран стабилизатор напряжения. Оксидный конденсатор С4 фильтрует низкочастотные помехи по питанию. Конденсатор C3 фильтрует помехи по высокой частоте.
Резистор R4 (ОМЛТ-0,5) ограничивает ток так, чтобы стабилитрон VD1 находился в рабочем режиме — ток стабилизации 1—10 мА, UCT = 3,3 В.
Этот ограничивающий резистор рассеивает небольшое количество тепла — его мощность (0,5 Вт) выбрана с запасом. Можно питать узел от двух элементов А316, тогда R4, VD1, C3, С4 не нужны. В таком варианте элементы питания подключаются соответственно к общему проводу и к точке А (положительный полюс).
Напряжение питания усилителя может находится в диапазоне от 1,4 до 5 В, однако при напряжении питания более 3,5 В усилитель возбуждается и уровень шумов возрастает. При напряжении, питания 3 В (оптимальное напряжение питания) величина входного шумового напряжения составляет 440—500 нВ/Гц— это типовое значение для самого ОУ.
Вследствие небольшого уровня опорного напряжения на инвертирующем входе 3 микросхемы DA1 среднеквадратичное значение шума в результирующем сигнале сохраняется на низком уровне. Местный акустический эффект из-за близости расположения ВМ1 и НА1 (который появляется при повышении напряжения питания до 5 В) можно свести на нет корректировкой сопротивления резистора R9.
Следует учитывать, что при этом уменьшится и общий коэффициент усиления узла.
Максимальное усиление фиксируется на нагрузке сопротивлением 500 Ом. Однако такой звуковой капсюль найти трудно. При возможной замене НА1 следует учитывать это обстоятельство. Усиление входного сигнала регулируется переменным резистором R5 (СПО-1).
Устройство в налаживании не нуждается. Если узел собран без ошибок с исправными элементами, он начинает работать сразу. Отдельного выключателя питания нет, так как оно поступает на устройство через разъем РП10-5. Можно применить разъем другого типа.
Все постоянные резисторы, кроме R4 — типа МЛТ-0,25. Оксидные конденсаторы — типа К50-6. Остальные — типа КМ-6Б. В качестве ларингофонного датчика ВМ1 можно применить любойдинамическийкапсюльссопротивлением180—250 Ом, например ДЭМШ-1А. НА1 можно заменить на ТМ-4, ВП-1.
Если ларингофон располагается в одном корпусе с усилителем, то экранировать провода не надо. Корпус для устройства — любой: например хорошо подходит пластмассовый, от портативного электрического фонаря, фото которого показано на рис.
2.33.
Рис. 2.33. Фото корпуса из портативного электрического фонаря
Кроме описанного предназначения, устройство усилителя с ларингофонным датчиком может применяться для контроля сейсмического фона, а также в устройствах контроля детонации механических приборов. В налаживании устройство не нуждается.
Кашкаров А. П. 500 схем для радиолюбителей. Электронные датчики.
Детектор скрытой проводки своими руками
Зачастую мы сталкиваемся в своей жизни с такой проблемой, как скрытая электропроводка в квартире. Вам понадобилось проделать отверстие в стене, чтобы повесить зеркало, часы или полку, и в этот момент произошла неприятность – в стене все начало искрить, и свет в помещении погас. В чем же дело? Дело в том, что при сверлении вы задели провод, который идет под стеной к лампе. И теперь придется чинить испорченный провод. А этого можно было легко избежать, используя специальный детектор скрытой электропроводки. Покупать такой прибор в магазине не обязательно, потому что его можно сделать своими руками дома из подручных средств.
Рассмотрим далее, как можно сделать детектор скрытой проводки своими руками.
Способы, с помощью которых можно узнать, где именно проходит электропроводка в квартире
Есть несколько способов, благодаря которым можно легко распознать скрытую электропроводку. Например:
- если есть такая возможность, заглянуть в техническую документацию вашей квартиры, в которой должна быть схема разводки электрики
- можно предугадать схему прокладки проводки, обратив внимание на расположение распределительной коробки, а также на то, каким образом от нее идут провода к розеткам и выключателям. В случае, когда проводка делалась опытным и грамотным электриком, прокладка кабелей происходит под прямым углом, потому что так заложено в стандартах
- очень хорошо, если вы сами делали ремонт в квартире, и разводкой электричества занимались тоже сами, поскольку необходимости в детекторе у вас не будет
Но бывает, что проводку проводил неквалифицированный мастер, который ради экономии метров провода разводил их по коротким путям.
В таком случае, конечно же, не обойтись без специальных средств для поиска скрытой проводки.
В магазине можно найти различного рода поисковики для проводов. Обычно их называют детекторами скрытой проводки. Искатели бывают двух типов:
- низкий класс поиска – они, как правило, настроены на источник электромагнитного излучения, то есть на провода, которые находятся под напряжением
- высокий класс поиска – они наиболее точные и могут найти провода, которые не снабжены на момент поиска электричеством, то есть они настроены просто на выявление самого провода
Прибор низкого класса обычно стоит гораздо дешевле. Поэтому, чтобы вообще сильно не тратиться на покупку таких приборов, можно сделать детектор своими руками. Для домашнего использования его вам будет вполне достаточно.

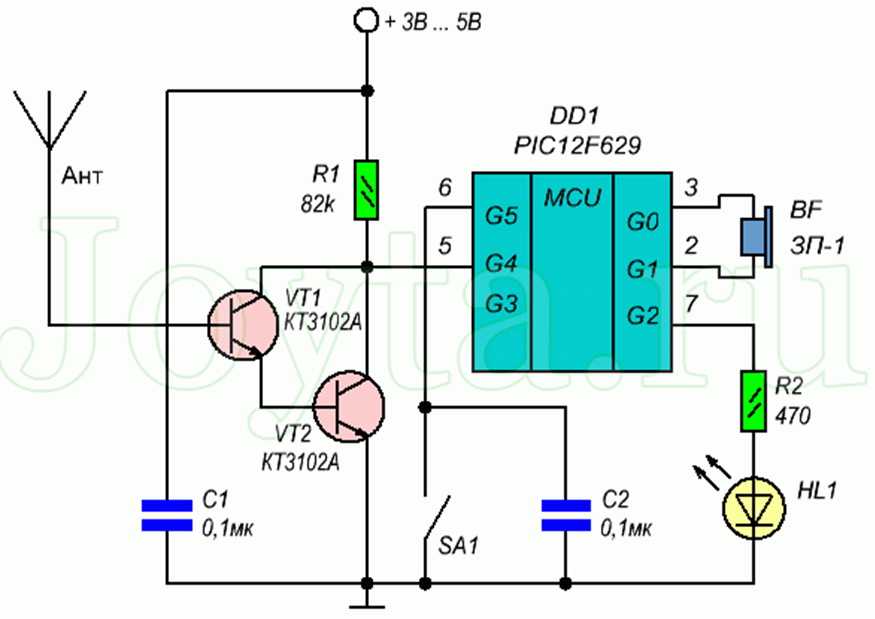

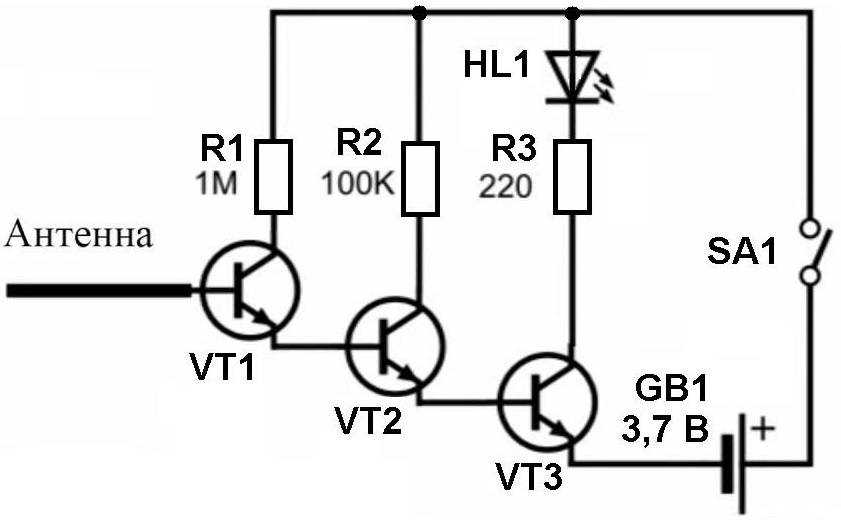

Схема устройства и материалы для изготовления искателя
Мы предлагаем вам к рассмотрению самую простую схему сборки устройства поиска скрытой проводки. Для того чтобы самостоятельно собрать простой детектор скрытой электропроводки, вам потребуются детали, которые вы без проблем сможете найти среди своего домашнего арсенала, или за копейки приобрести в магазине радиотехники.
Перечислим вам все необходимые материалы:
- микросхема К561ЛА7
- батарейка «Крона» на 9 В
- резистор мощностью 1 МОм
- пищалка (пьезоизлучатель или звуковой/световой датчик)
- медный стержень (или проволока одножильная) длиной от 5 до 10 см
- кусок картона
- иголка (для прокалывания отверстий)
- паяльник (мощностью не больше 25 Ватт)
- короб или деревянная линейка
Рассмотрим подробнее все эти материалы, а также механизм сборки такого устройства. Основной элемент здесь – это советская микросхема. Она чувствительна к электромагнитному и статическому полю, которое исходит от проводников электрической энергии или каких-либо электронных устройств. От повышенного электростатического поля схема будет защищена резистором. Чувствительность самого прибора определит длина антенны. В качестве антенны мы используем одножильный медный провод, длина которого не должна превышать
Есть один нюанс, который следует учесть. При подборе длины антенны детектора, нужно всегда проверять, чтобы она реагировала только на электрический кабель. То есть необходимо постоянно подносить искатель к предметам, пока реакция антенны не будет производиться только на электропровод.
В списке материалов вы обнаружили так называемую пищалку, звуковой датчик, или как его профессионально называют – пьезоэлемент. Также можно использовать светодиодный элемент. Этот элемент необходим нам будет для восприятия на слух электромагнитного поля, а светодиодный датчик будет светом указывать на место, где располагается провод. Впоследствии, когда мы будет работать с детектором, при обнаружении им напряжения в проводе, он будет издавать характерный треск. Такую пищалку можно найти в старом тетрисе, тамагочи или часах.
Схема у нас будет питаться от батарейки крона, с напряжением 9 Вольт. Далее займемся навесным монтажом – берем картон, прикладываем к нему микросхему ножками вниз и под каждой ножкой с помощью иголки делаем отверстия, всего их должно получиться
После мы продеваем все ножки микросхемы через это отверстие и загибаем их. Таким образом, мы надежно закрепили ИМС (интегральная микросхема) на картоне, впоследствии нам будет проще с пайкой проводов.
Далее наступает самый сложный и важный момент – соединение всех элементов
Здесь необходимо использовать паяльник не больше 25 Ватт, иначе схема может перегреться. Приступаем к сборке:
Изначально перед работой, надо подготовить план-схему, на которой вы подробно пропишете все элементы и моменты их соединения. Микросхема, а точнее ее контакты, лучше всего пронумеровать
- соединяем батарейку выход «+» с ИМС (интегральная микросхема) к контакту № 14
- соединяем батарейку выход «-» с контактом № 7
- соединяем резистор с медным стержнем (или проволокой) к контакту схемы № 1 и № 2 параллельно
- соединяем пьезоизлучатель (датчик звука или светового индикатора) с контактом № 4 одним проводком напрямую
- соединяем пищалку с контактами №3, 5 и 6 вторым проводом
Далее всю получившуюся конструкцию необходимо аккуратно расположить в каком-либо удобном коробе или на деревянной линейке.
Если вы исполнили все рекомендации по сборке, то схема должна заработать сразу. А для того чтобы детектор не работал постоянно, можно подключить тумблер, расположив его между батарейкой и схемой.
Детектор поиска напряжения сети готов. Благодаря всем этим несложным действиям вы, не потратив лишних средств и времени, смогли создать для себя своими руками домашнее устройство для поиска скрытой проводки. Его вы можете использовать теперь всегда, когда соберетесь повесить в своей квартире что-нибудь, или просто захотите поменять электропроводку. Самодельный детектор без проблем поможет вам правильно делать отверстия в стене, чтобы не повредить провода.
