Отключить защиту инвертора
Несколько способов отключения защиты в популярных ШИМ-контроллерах инверторов LCD.
Внимание!!!
Не все способы проверены автором статьи, поэтому не могут быть рекомендована ремонтникам, не имеющим достаточного опыта и теоретических знаний.
В целях пожарной безопасности (в первую очередь) и для предотвращения попадания высокого напряжения питания ламп в другие цепи в LCD и LED телевизорах предусматривается защита инвертора (LED-драйвера), которая отключает подсветку или весь телевизор в аварийных режимах.
При ремонте и диагностике LCD-телевизора, часто возникает необходимость проверки отдельных узлов подсветки — ламп, трансформаторов и других его силовых элементов, но диагностировать их не всегда просто по причине мгновенной блокировки работы преобразователя питания ламп (светодиодов).
Иногда невозможно даже определить причину ухода в защиту. Подсветка часто не успевает даже вспыхнуть, либо загорается и сразу гаснет. Часто даже и непонятно — виноваты лампы или инвертор.
Провести необходимые замеры не удаётся, генерация срывается по разным причинам, например, из-за перекоса в нагрузках.
Совместными усилиями и изысканиями мастеров различных ремонтных конференций находились варианты блокировки защиты инверторов в целях получения возможности диагностики.
В таких случаях, при возможности работы инвертора в аварийном режиме, можно уже увидеть, какая из ламп не светит, либо выявить один из неисправных трансформаторов… либо обнаружить дефект в других цепях. Та же ситуация может возникать и с LED подсветкой.
Внимание!!! — После ремонта необходимо обязательно восстановить работоспособность цепей защиты в целях безопасности дальнейшей эксплуатации телевизора!
Сохранилось обсуждение на одном из форумов monitor.net.ru/forum/lcd-info-239071.html.
Вниманию читателей предлагается обзор ранее опубликованных примеров, как отключить защиту инвертора для следующих ШИМ-контроллеров:
AP3041M-G1, AT1741, BA9741, BD9211F, BD9215AFV, BD9222FV, BD9240, BD9244AFV, BD9261FP, BD9270F, BD9275F, BD9276EFV, BD9285F, BD9397EFV, BD9470EFV, BD9479FV, BD9766VF, BD9777, BD9828, BD9882F, BD9883, BD9884VF, BD9893F, BD9896, BD9897, BD9897F, BD9897FS , BI3101, BIT3102A, BIT3102B, BIT3105, BIT3193, BIT3251 — BIT3252 — BIT3267, BIT3713, DDA009, DT8211, ILN816GN, INL837GL, FAN7311, FAN7314, FAN7316, FAN7547, KH0803A , LX1691A, LX6503IDW, МАР3202, MAX16814B, MAX8722, MP1006, MP10073ES, MP1007ES, MP10072E, MP1008, MP1009, MP1010, MP1027EF, MP1038, MSC1691, MSC1692, OB3302CP, OB3309, OB3316QP, OB3328UQP, OB3362RP, OB3368AP, OZ5508G — OZ5508GN, OZ960, OZ964, OZ9643N, OZ971SN, OZ972GN, OZ9902CGN, OZ9910GN, OZ9912BTN, OZ9916, OZ9919GN, OZ9925GN, OZ9928SN, OZ99361, OZ9937GN, OZ9938Q, OZ9939GN, OZ9966SN, OZ9972 — OZ9972ASN, OZ9976, OZL68GN, OZT1060GN, SAQ8818, SEM2005, SEM2006, SEM2105, SEM2107, SP5001Q, SP5005, SS1091ASN, SS1091SN, SSL100SN, SSL110SN, STR-h4475, ТА9687GН, TA9687GN, TL1451, UBA2070, UBA2071AT, UBA2074
OZ960
Чтобы отключить защиту по входу SoftStart (вывод 4 микросхемы OZ960), нужно принудительно подать на этот вход (pin 4) напряжение 1,5V — 3,5V,
которое будет управлять длительностью импульсов ШИМ и регулировать выходной ток в лампах.
Информация любезно предоставлена участником Rottor на ремонтном форуме monitor.net.ru
Ещё одно оригинальное решение отключения защиты OZ960 по pin-10 от участника AMIT.
Цитата:
0Z960
очень простой способ снятия защиты.
поставить LED с 10 ноги на землю.(6 нога микросхемы)
OZ964
От участника форума monitor.net.ru KRAB
Цитата:
Снятие защиты для OZ964 :
На выводе 4 (SST — Soft-Start Time) в момент включения нужно удержать 1,8 — 2V.
От участника форума monitor.net.ru X1-42
Цитата:
OZ964 защита снимается так же как и OZ960 , светодиод на 10 вывод.
От участника форума monitor.net.ru CAIIIA
Цитата:
В LCD LG 32LK330-ZB Инвертор VIT71884.00 REV:2.LOGAH (OZ964 + LM339) победить не удалось, то работает, то нет, но удалось отключить защиту только одновременно по 4 и 10 ногам. По отдельности защита не блокировалась.
BIT3193
Информация предоставлена участником KRAB:
Цитата:
Снятие защиты для BIT3193 :
При срабатывании защиты напряжение на выводе 5 около 3, 5 V.
При напряжении на выводе 5, от 0.4 до 2.4V и подачи команды «старт» ШИМ работает автономно, лампы не выключаются.
!!!Снятие защиты для BIT3193:
(victor_loza monitor.net.ru)
Вариант — 1
Через резистор 2 — 3 ком вывод 5 соединить с выводом 12 микросхемы таким образом удерживаем «рабочий» потенциал около 1.2 V.
Вариант — 2
Светодиод в качестве стабистора подключить на вывод 5 на землю в прямом включении, «стабилизирует» напряжение на выводе 5, до 06 — 08 вольт
не работает ни один вариант…
У меня второй вариант со светодиодом работает. (merkyrio).
TL1451
Ещё информация от KRAB:
Цитата:
Снять защиту TL1451 :
— Блокировка защиты в микросхеме TL1451 (аналог ВА9741) сводится к простому действию замыканию вывода 15 на «землю».
Но если это делать после срабатывания защиты (например пинцетом), то ничего не происходит поскольку триггерная защита уже заблокирована от датчиков обратных связей.
— Для восстановления работоспособности нужно сбросить триггер защиты выключением и повторным включением инвертора или изменением уровня по выводу 9 микросхемы.
В рабочем режиме монитора сброс триггера защиты обновляется автоматически.
FAN7314
От участника форума monitor.net.ru Valentin
Цитата:
BN44-00182C с живыми трасформаторами в инверторе, решил подкинуть трансы на всем известный …123й блок, первичку трансов запараллелил,
а на 1ю ногу FAN7314 поставил стабилитрон на 4.3в с +5в и резистор 620 ом на корпус.
FAN7311 — FAN7314
От участника monitor.net.ru Parazeтam0l
Цитата:
Контролеры FAN7311 — FAN7314
По методике Valentin, (на этой странице) — резистор 560 Ом, с вывода 1 на корпус.
Стабилитрон не нужен, в таком включении он все равно не работает.
MP1008
Информация предоставлена участником ancl:
Цитата:
Снятие защиты с MP1008: 10 кОм с 4 пина MP1008 на корпус.
OZ9938Q
Информация предоставлена участником JUDI71:
Цитата:
… снимается зашита, 10к параллельно кондеру по 3 пин OZ9938.
AT1741
Информация предоставлена участником asanik:
Цитата:
AT1741S — светодиод с 15 вывода на землю.
Полагаю можно и резистор.
Светодиод не светится.
BD9897
Информация предоставлена участником fantom555:
Цитата:
У BD9897 это 17 пин. … «вешаешь» с него на массу светодиод в прямом включении и драйвер начинает «молотить» невзирая ни на что.
BD9897F
Информация предоставлена участником status DNA:
Цитата:
BD9897F на 22 вывод микросхемы SCP подвешать светодиод, катодом на массу.
BD9897FS
Информация предоставлена участником comporator:
Цитата:
Аппарат LCD Sharp LC-32A47l, инвертер 6-ти ламповый на BD9897FS. Нужно было обойти защиту BD9897FS, в трансе коротнула одна из вторичек — обмотку удалил. Долго пытался что то сделать по обратнной связи, ничего не получилось. В итоге поставил в прямом включении светодиод на 17 пин BD9897 и на корпус, что сразу отключило защиту. Аппарат заработал, успешно прошел прогон и выдан.
TA9687GN
Информация предоставлена участником gchel:
Цитата:
TA9687GN —- соединить 12 вывод TIMER через 47ком с копусом (параллельно С818).
Проверено.
Информация предоставлена участником серж фетюнин:
Цитата:
TA9687GN вместо резистора ставится светодид и регулирова яркости остается.
BD9883
Информация предоставлена участником AMIT:
Цитата:
подойдёт любой светодиод,13 нога-SS,микросхемы BD9883,—анод,,корпус—-7, катод
или просто посадить на землю 12 ногу.
Информация предоставлена участником Captain:
Цитата:
просто посадить на землю 12 ногу.
рекомендация от шарпа.
OZ99361
Информация предоставлена участником Nlfjk:
Цитата:
Отключение защиты в микросхеме OZ99361.
… регулятором выставить напряжение на выводе 1 микросхемы в пределах устойчивого запуска 1,85 — 1,98V
От участника monitor.net.ru kebastos
Цитата:
Дополню и я по LG 26LC2RA…..
панель LC260WX2,
инвертор мастер-слейв, собран мастер на OZ99361…..
можно менять и на 9936, но дело не в ней….инвертор рубится после включения через секунды три.
OZ9910GN
Информация предоставлена участником evg4682:
Цитата:
Контроллер QZ9910 GN защита отключается: светодиод с 3 ноги стабистором. Работает с одной лампой, регулируется только контраст. Монитор Aser al1716.
Ещё варианты из других форумов:
BIT3102A
От участника monitor.espec.ws zuev-tv
Цитата:
Для инверторов на BIT3102A отключение защиты = установка на выводе 6 напряжения 2,5В.
От участника monitor.net.ru maksatiha
Цитата:
Отключение защиты на мс BIT3102A. Защита отключаетя если 6 ногу посадить на землю через R=40кОм. Проверенно лично. Пришлось это проделать когда устанавливал в Samsung N920 вместо MT2-17 REV0.2 блок BN44-00082C
OZ9966SN
От участника monitor.espec.ws zuev-tv
Цитата:
Инвертор LCD TV на OZ9966SN — способ отключения защиты.
LX1691A
От участника monitor.net.ru gosha_gor
Цитата:
Хочу поделиться снятием защиты с инвертора на ИМС типа LX1691A : 14 ножка даной микросхемы именуемая, как OP-SNS заземляем на корпус. Работает ОК.
MP1009
От участника monitor.net.ru Benzopiren
Цитата:
Отключение защиты MP1009 — Закоротить вывод 5 на корпус.
OZT1060GN
От участника monitor.net.ru bdvrt
Цитата:
OZT1060GN — св.диод pin1
QZ9938GN
От участника monitor.net.ru bdvrt
Цитата:
QZ9938GN — св.диод pin3 .
..как для bit3193
MP10072E
От участника monitor.net.ru gosha_gor
Цитата:
Снятие защиты в ИМС типа MP10072E : 3 pin — светодиод на корпус.
INL837GL
От участника monitor.net.ru Bеnzоpirеn
Цитата:
INL837GL Стабилизировать питание на выводе 12 — 1,7 — 2 V. Подключить стабистор (светодиод) с вывода 12 на землю, туда же подать питание от источника 5 V через резистор 470 — 510 Ом.
OZ99361
От участника monitor.net.ru kebastos
Цитата:
Дополню и я по LG 26LC2RA…..
панель LC260WX2,
инвертор мастер-слейв, собран мастер на OZ99361…..
можно менять и на 9936, но дело не в ней….инвертор рубится после включения через секунды три……
отключение его защиты придумано и есть в инете: см. фото ниже…..
(отключение защиты в данном случае не опасно ибо рубится инвертор по причине подсевших ламп)….но!при такой доработке он работает, всё хорошо,
но на режимах изо типа «стандартный» и на AV1 инвертор начинает верещать как собака резаная, при этом работая.
MP1038
Цитата Сергей Ганц:
… снятие защиты с MP1038 — 6-ю ногу драйвера (FT) через 10кОм на корпус. (По аналогии с MP1008, только там FT — 4я нога).
MP1038EY
От участника monitor.net.ru rammer
Цитата:
MP1038EY — светодиод на 6-й pin Fault Timing.
BIT3713
От участника monitor.net.ru asanik
Цитата:
BIT3713 — светодиод с 5 вывода TIMER на землю. Светодиод не светится.
BA9741
От участника monitor.net.ru asanik
Цитата:
BA9741 F 15 pin — SCP подключить к «земле». Таким образом осуществляется блокировка защиты по обоим каналам драйвера. (LCD CAMERON 1501SP)
SEM2105
От участника monitor.
net.ru ra4llb
Цитата:
SEM2105 — для блокировки посадить светодиод на 1 пин ИМС .
MAX8722
От участника monitor.net.ru ANOD07
Цитата:
max8722 — для блокировки посадить 4 пин на землю.
SEM2006
От участника monitor.net.ru юрий 72
Цитата:
SEM2006 — Защита снимается светодиодом со 2 пина на корпус.
От участника monitor.net.ru Коля
Цитата:
SEM2006 — лучший вариант — замкнуть 5 вывод на массу..
MSC1692
От участника monitor.net.ru юрий 72
Цитата:
MSC1692 — с 4 пина резистор 220кОм на корпус.
KH0803A
От участника monitor.net.ru юрий 72
Цитата:
KH0803A — светодиод или R 390 — 820 kOm с 5 пина на корпус. (параллельно С125).
SP5005
От участника monitor.net.ru Altai
Цитата:
SP5005 — (sop16 4ccfl) светодиод с 5 (timer) пина на корпус.OZ9910 в моем случае отключал защиту светодиод с 10 пина (а не с 9-ого)
SP5001Q
От участника Анатолий Болдорев
Цитата:
Телевизор SANSUI LT2202SS.
Микросхема SP 5001Q.
Светодиод с 19ноги на общий провод катодом.
MP1027EF
От участника monitor.net.ru Rishat-80
Цитата:
Еще один способ отключения защиты ШИМ контроллера MP1027EF. Редкий контроллер , в основном установлен на промышленных моноблоках фирмы ADVANTECH. ШИМ контроллер с 20 выводами, надо 16 вывод подключить на GND через красный светодиод.
BD9240
От участника monitor.net.ru jurez
Цитата:
BD9240 Снять защиту можно, посадив 15 ногу (СР) через 10 кОм на корпус.Перестаёт работать регулировка подсветки панели.
OB3316QP
От участника monitor.net.ru LGбахт-тел
Цитата:
OB3316QP снять защиту можно так : посадив светодиод с 5пин имс на массу.
BD9884VF
От участника monitor.net.ru Radiogad
Цитата:
bd9884VF
Снятие защиты проверено на Erisson 26LH01 — 17 pin микросхемы подключен к делителю напряжения — отрезать дорожку после делителя, которая идет на ОУ — усилитель ошибки.
OB3328UQP
От участника monitor.net.ru Radiogad
Цитата:
OB3328UQP
Для снятия защиты достаточно установить светодиод с 3pin ИМС на массу.
От участника monitor.net.ru key-s
Цитата:
Резистор 10k, с пина 3 на массу. Родной кондер по этому пину выпаивается, на его место -резистор. Любимый инвертер TV3203-ZC02-02(A)
BI3101
От участника monitor.net.ru olegno11
Цитата:
Отключение защиты в микросхеме BI3101
Вывод 16 микросхемы замкнуть на общий провод резистором 220 — 470 Ом
BD9882F
От участника monitor.net.ru Коля
Цитата:
BD9882F
Светодиод с 14-го вывода на массу.
BD9766VF
От участника monitor.net.ru LGбахт-тел
Цитата:
BD9766VF.
Светодиод с 20-го вывода на массу.
OB3309
От участника remont-aud.net AleksandKn
Цитата:
Согласно даташиту ОВ3309 на 15пин STIME должно быть +2В.
Я поставил светодиод 15пин на корпус напряжение 1,7В.
Подсветка работает ничего не греется.
В обвязке шима все резисторы в норме, параметры изображения регулируются.
FAN7316
Олег Немцов [email protected]
Цитата:
Светодиод на 17 вывод.
BD9211F
От участника monitor.net.ru HMAO
Цитата:
Отключалось подсветка, установил резистор 4.7кОм на 14вывод и корпус.
BD9261FP
От участника monitor.net.ru LEX1
Цитата:
Блокировка защиты осуществляется установкой св. диода между 27 (6) выводом м/с и корпусом.
SAQ8818
От участника monitor.net.ru idnavi
Цитата:
Для блокировки защиты достаточно запаять резистор 1МОм с +12 Вольт (питание инвертора) на 7 вывод SAO8818. SAQ8818 ставится TL494 с разворотом на 180 градусов.
MP1006
От участника monitor.net.ru Vladislav_
Цитата:
MP1006 снять защиту установкой сопротивления 10 Ком с 6 вывода «FT» на корпус.
SEM2107
От участника monitor.net.ru rostik-71
Цитата:
SEM2107 телевизор KTC, инвертор SSI_400_14A01 rev 0.
1.
На 21 вывод ИМС (SDT) подпаять светодиод.
FAN7547
От участника monitor.net.ru emer6
Цитата:
Монитор Viewsonic-VA712B. Обход защиты инвертора на FAN7547 — замыкаем на корпус 7-ю ногу микросхемы.
OB3302CP
От участника monitor.net.ru RadioElektronik
Цитата:
OB3302CP защита снялась установкой на 2 пин светодиода на 3 вольта.
BD9777
От участника monitor.net.ru status DNA
Цитата:
BD9777 14 pin (SS) — микросхемы через резистор 10ком на массу.
OZL68GN
От участника monitor.net.ru CAIIIA
Цитата:
OZL68GN снялась защита белым светодиодом по выводу SST 4пин.
BIT3105
От участника monitor.net.ru CAIIIA
Цитата:
BIT3105 снятие защиты по выводу SST (19) белым трехвольтовым светодиодом об массу. Яркость хорошая, на выводе при таком светодиоде удерживается 2,3В.
BD9222FV
От участника monitor.net.ru ANOD07
Цитата:
BD9222FV — светодиод с 13 вывода на землю.
Светодиод не светится
DT8211
От участника monitor.net.ru gchel
Цитата:
DT8211 9 ногу на корпус через килоомный резистор ,например 47ком.
OZ9972
От участника monitor.net.ru rz6anh
Цитата:
OZ9972 . Вариант с 24 выводами. Вывод 20 (prot) через 1кОм на корпус.Вывод от схемы не отключал. (rz6anh)
OZ9972ASN 24-х пиновый корпус , 19 вывод через 10 кОм на землю (есть ещё 28-пиновые корпуса там 23 вывод выполняет эту функцию) (KAP1 monitor.net.ru).
UBA2070
От участника monitor.net.ru zharinov
Цитата:
UBA2070 — 1-ю ногу на массу.
BD9896
От участника monitor.net.ru fantom555
Цитата:
BD9896 вешаешь с 3-й пина на массу светодиод в прямом включении и инвертор работает не взирая ни на что.
BD9215AFV
От участника monitor.net.ru LGбахт-тел
Цитата:
BD9215AFV поставить резистор 10 кОм с 15 пина ИМС на массу.
ILN816GN
От участника monitor.
net.ru slfl
Цитата:
ILN816GN — Отключение защиты на BENQ E2420HD. Защиту снял установив резистор 10кОм на восьмом пине, паралельно конденсатору С3.
UBA2074
От участника monitor.net.ru Iskander
Цитата:
UBA2074 для снятия защиты — 20кОм на корпус с вывода 6. (6pin — CT — fault timing capacitor ).
OZ9919GN
От участника monitor.net.ru артур58
Цитата:
OZ9919GN 8pin через 10ком на землю.
SEM2005
От участника monitor.net.ru nem
Цитата:
SEM2005 — Защита снимается светодиодом с 1 пина на корпус.
MP1007ES
От участника monitor.net.ru LGбахт-тел
Цитата:
MP1007ES 4pin на массу.
BD9276EFV
От участника monitor.net.ru Vlad-1966
Цитата:
… снял защиту светодиодом на 35 пин (softstart).
BIT3251, BIT3252, BIT3267
От участника monitor.net.ru RadioElektronik
Цитата:
… защита снялась замыканием 5 пина на землю.
BIT3267 аналогично (шамрин monitor.
net.ru).
От участника monitor.net.ru BIG-TV
Цитата:
… BIT3267 получилось только с 4 на землю (ovp) , 5 pin это inn , в отличии от BIT3251.
OZ9643N
От участника monitor.net.ru ксен
Цитата:
OZ9643n — 1-й пин через 20 кОм на землю.
DDA009
От участника monitor.net.ru vovan_j
Цитата:
DDA009. На pin 18 (VCOMP) подать 3v.
DDA009, в моем случае защита отключилась 6 выводом ИС на корпус (plazmoid monitor.net.ru).
OZ5508G — OZ5508GN
От участника monitor.net.ru expressel
Цитата:
OZ5508G/N — 3 пин кр. светодиод на корпус. Регулировка подсветки работает.
BD9275F
От участника monitor.net.ru Lupik2
Цитата:
BD9275F — 11 пин (CP External capacitor from CP to GND for Timer Latch) 1 КОм на корпус (параллельно кондеру). Сначала совсем замкнул на корпус — защита отключилась. Попробовал с резистором — защита отключилась. Регулировка подсветки работает.
Проверено.
OZ972GN
От участника monitor.net.ru ABDU
Цитата:
OZ972GN c 8 вывода светодиод на массу. Отключил на инверторе V370H-L01.
OZ9976
От участника monitor.net.ru kebastos
Цитата:
OZ9976 (аналогично OZ9966) — 10 кОм на корпус с вывода TIMER,в данном случае вывод 11 микросхемы.
BD9270F
От участника monitor.net.ru VUSA
Цитата:
BD9270F — 13(cp) пин — резистор 10кОм на корпус.
SS1091ASN
От участника monitor.net.ru sergei1600
Цитата:
Чтобы снять защиту на SS1091asn на 19 вывод припаять LED (sergei1600).
SS1091—два вида 24 ноги и 28 ног
24 ноги —-19 через LED на корпус
28 ног—23 через LED на корпус
анод—нога, катод—корпус (bonatelo).
MP1010
От участника monitor.net.ru Димон С
Цитата:
MP1010 (MP1010B, MP1010BEF, MP1010BEM) — 17 ногу замкнуть на корпус. Если схема включения 19+17, то 19 разлучить с 17 и все равно 17 жёстко на корпус!
OZ971SN
От участника bogomol65
Цитата:
OZ971SN снять защиту можно подтянув 20 ногу через 100 кОм от 3.
3 Вольт от команды на включение. …
28 ног микросхема стоит в инверторе CL200WX PHILIPS LCD… была оборвана обмотка питания лампы… Выпаял оборванный транс и второй, который с ним в паре, откинул одну пару ламп. Перемычками соединил датчики ошибок с рабочими трансами.
Время не хватило поискать оптимальный вариант, спасла подача 3.3 Вольт на 20 ногу через 100 кОм.
BIT3102B
От участника monitor.net.ru scn3
Цитата:
Отключение защиты bit3102b sot-14 5-pin на массу через резистор 47кОм.
————————————————-
!…нужно на 4-pin а не на 5-pin! (vadim1234s monitor.net.ru).
!…4-pin sst его на массу через резистор! (nikolay7816 monitor.net.ru).
OZ9939GN
От участника monitor.net.ru yura_brt
Цитата:
Чтобы снять защиту на OZ9939GN 3pin на массу через резистор 100-110кОм.
UBA2071AT
От участников monitor.net.ru laurevena, X1-42, Condorviys
Цитаты:
POLAR 38LTV4105, инвертор на микросхеме UBA2071AT + два полевых STP60N06.
Принуждается к повиновению заземлением вывода 5 микросхемы.
PHILIPS шасси TPM4.1e, инвертор на микросхеме UBA2071AT + два полевых 8N60 5 Вывод на массу не помог. А вот светодиод с 6 вывода на массу прекрасно помог и телек принял чужие лампы.
С Supra STV-LC2615VD то-ж прокатило .
OB3362RP
От участника Андрей Костюнин
Цитата:
Снять защиту OB3362RP. 16 pin — резистор на массу 20-24ком. от номинала зависит яркость подсветки. .
OZ9902CGN
От участника Андрей Костюнин
Цитата:
отключить защиту QZ9902CGN — 8 PIN 10ком на массу.
SSL110SN
От участника monitor.net.ru DimaSet
Цитата:
Toshiba 40HL933RK…защиту отключил LED-ом на 28 ноге(timer) благо контрольные точки на плате подписаны.
AP3041M-G1
От участника monitor.net.ru status DNA
Цитата:
Для снятия защиты подвесить светодиод на 12 ногу.
BD9397EFV
От участника monitor.net.ru tolyanich37
Цитата:
BD9397EFV — светодиод на 32 пин .
32 -SS OUT Connecting terminal for soft-start time setting capacitor-ножка через светодиод на корпус. (ANDOR1l monitor.net.ru)
!…у меня такой способ не прокатил… в параллельной ветке где то прочитал про резистор на 31 ногу .Привесил 1Ком параллельно кондеру … регулировка подсветки осталась … SONY KDL-32R433B! (алексей1976 monitor.net.ru).
BD9470EFV
От участника monitor.net.ru IREN
Цитата:
BD9470efv снять защиту замыканием 7 пина SS на землю через светодиод или резистор 470 кОм.
MAX16814B
От участника monitor.net.ru san-vai
Цитата:
LED driver max16814b. 8 вывод RSDT в данном случае замыкается перемычкой на VCC 20 вывод для снятия защиты.
На 7 выводе увеличить сопротивление , тем самым уменьшить ток через линейки.
BD9828
От участника monitor.net.ru meikl
Цитата:
BD9828 Отключил защиту светодиодом с 13 вывода на землю.
SSL100SN
От участника monitor.net.ru Untitled
Цитата:
SSL100SN Инвертор SSL320 0E2A отключил защиту 19 пин — 22кОм на корпус (Untitled).
SSL100SN Инвертор SSL320_0E2A отключил защиту 19 ногу через 8,2ком на землю (артур58).
МАР3202
От участника monitor.net.ru Шеф631
Цитата:
Снять защиту (МАР-3202) просто 5 пин анод светодиода, 4 пин катод светодиода,снимал для выявления обрывающихся светодиодов в матрице…
OZ9937GN
От участника monitor.net.ru sarmaxim
Цитата:
Снять защиту с ШИМа OZ9937GN, нужно с 14 пина (Timer) на корпус посадить сопротивление 10к. Защита не срабатывает при снятии ламп. Инвертор Darfon 4H+V2988.051/B (В данном инверторе шунтируется конденсатор С221 этим сопротивлением).(sarmaxim)
OZ9937 отключение защиты. Соединить 14pin с 15pin резистором 470 кОм (timofey68).
MP10073ES
От участника monitor.net.ru Вадикк55
Цитата:
Чтобы снять защиту с MP10073ES нужно припаять резистор 10кОм с 4н. на землю. За неимением под рукой оного припаял 11кОм. Работает!
SS1091SN
От участника monitor.
net.ru JUDI71
Цитата:
шим ssi091sn даташит не нашел — защита снимается 23 пин светодиод на массу.
OZ9925GN
От участника monitor.net.ru Дэмон
Цитата:
OZ9925GN — отключение защиты. На 13 ногу паяем светодиод. Защита отключена. Первый элемент с 13 ноги — конденсатор. Вот параллельно ему и паяем. Проверенно.
LX6503IDW
От участника monitor.net.ru status DNA
Цитата:
Samsung LE46B530P7W BN44-00265B LX6503IDW
Для снятия защиты делаем обычную подтяжку с 12 вольт резистор (5,1…6,8ком) +светодиод на 3 ножку микросхемы.
OZ9928SN
От участника monitor.net.ru Alex021
Цитата:
OZ9928SN. На SHARP LC52X20RU отключил защиту установкой двух резисторов по 200K c 28 и 29 ножек на корпус.
STR-h4475
От участника monitor.net.ru EWB2009
Цитата:
PANASONIC TX-LR32X20 STR-h4475 двукратное включение подсветки и уход в защиту с ошибкой 1 (ошибка инвертора). При прозвонке обмоток трансов выявлен небольшой разброс по сопротивлениям вторичных обмоток в пределах 10 Ом.
Лампы в порядке (проверялись на другом инверторе). Снять защиту получилось подключением светодиода к 18 пин на землю.
OZ9916
От участника monitor.net.ru Alexkor55
Цитата:
Заземлил 41 pin OZ9916 через 1кОм. – все ок, защита не срабатывает и подсветка регулируется.
BD9893F
От участника monitor.net.ru bilykv
Цитата:
bd9893f светодиод 10 pin на массу.
OZ9912BTN
От участника monitor.net.ru Андрей452
Цитата:
OZ9912BTN светодиод с 13 ноги на массу.
MSC1691
От участника monitor.net.ru ксен
Цитата:
MSC1691 светодиод с 14 ноги на массу.
BD9244AFV
От участника monitor.net.ru Andymon
Цитата:
BD9244AFV 14 ногу через 10 Kом на корпус.
OB3368AP
От участника monitor.net.ru status DNA
Цитата:
OB3368AP (DIP-20) — 18 ножку CMP посадить на массу через резистор 27-33ком. Понижение номинала резистора влияет на падение яркости.
ТА9687GН
От участника monitor.
net.ru schizm
Цитата:
ТА9687GН — Отключил защиту (2 нога — светодиод на зeмлю).
BD9479FV
От участника monitor.net.ru POMA
Цитата:
BD9479FV уходил в защиту через секунду. Стринги все исправные. Удалось отключить защиту подключением на SS (35 пин) резистора 1-1,5 Мом одной ногой на землю. Неделю полёт нормальный.
BD9285F
От участника monitor.net.ru victor_loza
Цитата:
BD9285F отключение защиты: светодиод анодом на SS, катодом на массу. LED-драйвер PPW-LE32RG-O C REV0.8
Информация для случайных посетителей и для владельцев телевизоров:
Администрация сайта категорически не рекомендует попытки самостоятельного ремонта при отсутствии специальных навыков и знаний.
При любых неисправностях телевизора необходимо обращаться к специалистам.
В случаях неактуальности ремонта, некоторые рекомендации, которые могут пригодиться при покупке нового ТВ по ссылке Как выбрать телевизор.
Замечания и предложения принимаются и приветствуются!
мини%20инвертор%20контур%20схема%20схема техпаспорт и примечания по применению
org/Product»>АН3962ФБ
Резюме: MN1880023 mn19412 MN1874033 IC AN7135 an3814k MN1883214 an8294nsb mn4117405 mn171202
Текст: Нет доступного текста файла
OCR-сканирование
симистор 236
Реферат: SCR U 537 MP25 транзисторный транзистор su 312 GA1L32 3-контактный мини-транзистор 2SJ19 FA114M 2SA1611 Z 103 TRIAC
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>мини дин 8
Аннотация: mini din-8 6 pin mini din video 10 pin mini din 8 pin cable 7 pin mini din 6 pin mini jack CSMD8MM-25 mini din 6 mini DIN 3
Текст: Нет доступного текста файла
Оригинал
ЛФ 358
Реферат: V585ME48 V626ME01-LF CLV1350E-LF V600ME10-LF CLV2300A V600ME14-LF SFS13500Z-LF CLV0730A-LF CLV0980E-LF
Текст: Нет доступного текста файла
Оригинал
org/Product»>1999 — 2-контактный
Аннотация: SMD T2B 6 Pin
Текст: Нет доступного текста файла
Оригинал
3866С
Реферат: транзистор а999 бс 7818 -1995 транзистор тт 2206 транзистор а999 ТТ 2206 транзистор а1535А 8340уас транзистор 3866с 2сд 4515
Текст: Нет доступного текста файла
OCR-сканирование
Радиал R161-715
Резюме: Radiall R161-705 Radiall R161 715 000 R161 753 000 R161 radiall R161 022 r161 715 0634 0555B
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>2013 – Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2009-ШИРОКИЙ BCM2835
Аннотация: Инструкция по эксплуатации Raspberry Pi 3 Allwinner A10
Текст: Нет доступного текста файла
Оригинал
А1534
Реферат: T092 2SB642 T092L 2SB0774 SS-Mini 3 2SA1495 2SB946 2SA1124 A1534A
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>0545960310
Аннотация: ATS-621009800
Текст: Нет доступного текста файла
Оригинал
В585МЕ48
Реферат: LF-395 LF 358 SMV2278 Z-Communications smv CRO2695B-LF SFS10000Z-LF v600me10-lf V585ME08 CRO3956A-LF
Текст: Нет доступного текста файла
Оригинал
мини-USB
Резюме: PX0484 6-контактный разъем HEADER, установленный на печатной плате
Текст: Нет доступного текста файла
Оригинал
org/Product»>V560MC03
Резюме: SMV2165A-LF LF 936 CLV0391A-LF CLV0436A-LF CLV0600A-LF CLV0625E-LF CLV0700E-LF CLV0730A-LF CLV0798A-LF
Текст: Нет доступного текста файла
Оригинал
1,25 мм
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Д83 ЗЕНЕР
Реферат: стабилитрон d83 ma5z270 ma741 D83 004 MA776 MA6Z100WA MA6Z DIL 330 ma5z220
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>15ВТ ЗЕНЕРСКИЕ ДИОДЫ
Реферат: двунаправленные стабилитроны ma27w MA28T PANASONIC MA4000 ma27 MINI 29 MA3062W MA75WA
Текст: Нет доступного текста файла
OCR-сканирование
ир d10
Резюме: AMA780 ir d10 d10 D10D26
Текст: Нет доступного текста файла
OCR-сканирование
ДО-34
Резюме: MA723 MA782 ma10701 AMA785 AMA786WK AMA787 AMA791 AMA792 AMA792WA
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>2014 — штекер DisplayPort-HDMI
Аннотация: разъем Mini DisplayPort
Текст: Нет доступного текста файла
Оригинал
2013 — штекер DisplayPort-HDMI
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>транзистор а2160
Реферат: транзистор А1270 транзистор А1270 транзистор транзистор 2сД 4515 1431Т транзистор транзистор А769 мн15151 мини схемы 15542 А1270 У АН 5606К
Текст: Нет доступного текста файла
OCR-сканирование
ИНСТРУКЦИЯ ПО СБОРКЕ Radiall R161 168 000
Реферат: r161 325 ИНСТРУКЦИЯ ПО СБОРКЕ Radiall R161 168 R161.325
Текст: Нет доступного текста файла
OCR-сканирование
org/Product»>Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Предыдущий 1 2 3 … 23 24 25 Далее

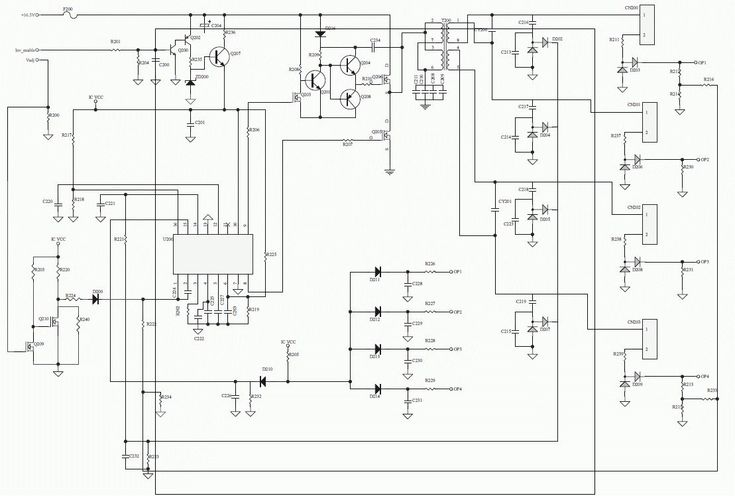

ИНВЕРТОР BI3101A Service Manual скачать, схемы, eeprom, информация по ремонту для электронщиков
ИНВЕРТОР BI3101A
Если вы застряли в ремонте неисправного устройства
загрузить эта информация по ремонту для справки. Смотри ниже.
Удачи в ремонте!
Пожалуйста, не предлагайте загруженный файл для продажи, только используйте его для личного использования!
Ищете аналогичное руководство по инвертору?
Предварительный просмотр документа [1-я страница]
Превью ИНВЕРТОРА BI3101A [1-я страница]Нажмите на ссылку для бесплатной загрузки!
Пожалуйста, поставьте галочку ниже, чтобы получить ссылку для скачивания:
Внимание!
Если вы не разбираетесь в электронике, не пытайтесь ремонтировать!
Вы можете получить смертельный удар током ! Вместо этого обратитесь в ближайший сервисный центр!
Примечание! Чтобы открыть загруженные файлы, вам понадобится Acrobat Reader или аналогичная программа для чтения PDF-файлов.
Кроме того,
некоторые файлы заархивированы,
, поэтому для открытия этих файлов вам понадобится WinZip или WinRar. Также некоторые файлы имеют формат djvu, поэтому для их открытия вам понадобится программа просмотра djvu.
Эти бесплатные программы можно найти на этой странице: необходимые программы
Если вы используете Opera, вам необходимо отключить функцию Opera Turbo для загрузки файла!
Если вы не можете загрузить этот файл, попробуйте его в браузере CHROME или FIREFOX.
Перевести эту страницу:
Соответствующие ДРУГИЕ темы форума:
Инвертор 24V-os 3X50V kapcsolási rajzot keresek
Üdv Hoztak javításra egy kis golfautoban használatos инвертор. Fagyiskocsinak van átalakítva 24V-bol csinál 3X50V-ot. Kisbéren árulnak ilyen autókat de ezt аз инвертирует állítólag в Kapacitás KFT készíti Budapesten. Néhány alkatrész felismerhetetlenül elegett kapcolási rajzot keresnék hozzá. Hátha valaki találkozott már ilyennel. Кёзи Балаш
Солнечный инвертор alkatrész azonosítása.
(Adatlap keresés) ISolarSMV III. 3KW
Сзясток!
Címben nevezett berendezés került hozzám быть.
A hiba a következő: Az ügyfél elmondása szerint villámcsapás érte a készüléket.
A készülék részben működik kivéve a PV(napelem) felől zárlatot jelezz a rendszer.
Készüléket szét szedve, az alkatrészek mérése közben, ket darab hibás IGBT találtam.
Ezekről sajnos nincs semmi adatlap és vagy én nem találok.
Az IGBT-n következő felirat szerepel: 70N65 DM1 SL9BAY
Azén olvasatomban az első 5 karakter jelölné a típust.
Kérem a nagy érdemut ha valaki tudja hogy mi a helyettesítője eme alkatrésznek, kérem segítsen ki egy kis információval.
Кёсонём!
Юдв Иштван78
Инвертор 12VDC/220VAC folyamatosan le наклон…
Sziasztok ! Hoztak javításra egy Invertert 12VDC/220V AC представляет собой проблему, связанную с напряжением 24VDC — re kapcolták.
Тип HI-400 csak ennyi ez egy Kinai gyártmanyú készülek.
Амит Серелтем Бенне:
-12VDC старый 2дБ пуховик kondenzátort;
-a 12V oldali FET-ek jók
— 220 В переменного тока был спрятан на полевом транзисторе.
— cserélve lett 2db ШИМ-контроллер KA7500B helyett jó az TL494CN;
Серьезный tistelettel megkérdezni, hogy ван и valakinek ehhez аз инвертор kapcolási rajza.Folyamatosan világít «Защита» LED.
Ha valaki tudná segíteni a kapcsolási rajzzal nagyon szépen köszönőm, probaltam lekövetni de az LM324 IC-nél «atláthatatlan».
Csak, gyanítom, hogy az LM324 el komparátorok vannak meg valósítva, de mint említettem egy инвертор rajz sokat segítene.
Тип инвертора: HI-400 400/800 Вт.
Köszönőm szépen a segítséget mindenkinek.
Legnagyobb tisztelettel :
Üdv : Ленгьель Йожеф
IPS-1500S 24V/230V SINUS инвертор info kérés
Sziasztok
A fenti lengyel gyártmanyú инвертор szeretnék info kerni, ugyanis vásároltunk műmkar egyet, de ne.
Номер телефона в hibajelenséget:
1. 24V akkura kötve, megfelelő keresztmetszetű kábellel. 26V -ван аз аккубан. (később tápegységről is próbaltuk)
2. Fogyasztó egy lampa 60W izzó, majd kisebb terheléssel egy LED-es asztali lampa.
