Детектор скрытой проводки схема

Начиная ремонт или просто при необходимости повесить картину, зеркало или ковёр возникает проблема с поиском скрытой электропроводки, которую можно случайно задеть, забивая гвоздь или вкручивая саморезы. Поэтому необходимо иметь детектор скрытой проводки, который поможет найти все провода в квартире или частном доме, спрятанные под штукатуркой. При отсутствии его можно сделать своими руками. Очень часто у владельцев квартир или частных домов нет в наличии схемы проложенной электропроводки, которая необходима при проведении различных ремонтных работ.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самодельный искатель скрытой проводки: виды, принцип работы, схемы
• Типы индикаторов скрытой проводки и самодельные приборы
• Схема детектора скрытой проводки
• Детектор скрытой проводки своими руками
• Как сделать прибор для поиска скрытой проводки?
• Простые схемы индикаторов скрытой проводки
• Детектор скрытой проводки (схема, принцип работы)
• Детектор скрытой проводки
• Схема индикатора скрытой проводки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: 🔥 Как сделать детектор скрытой проводки? Супер прибор своими руками!

Самодельный искатель скрытой проводки: виды, принцип работы, схемы

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл. Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками. В этой статье пойдет речь о нюансах…. В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления. Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1.

Данный резистор защищает схему от наведенного напряжения. При этом даже если его устанавливать, на работе прибора это, скорее всего, не скажется. В качестве антенны применяется проводник из меди длиной от 5 до 15 сантиметров. Когда обнаруживается проводка, издается специфическое потрескивание.

Пьезоэлемент подключается согласно принципу мостовой схемы, что позволяет контролировать уровень громкости. Особенности схемы: номинал резистора R1 должен быть равен или превышать 50 МОм. Светодиод используется без ограничения сопротивления, поскольку микросхема выполняет данную задачу самостоятельно. Транзисторы этой группы чрезвычайно отзывчивы к электрическому полю. Данная особенность используется в нижеуказанной на картинке схеме.

По рисунку можно понять, что прибор очень прост, его можно изготовить собственноручно, не используя каких-то особых приспособлений. Показатель напряжения питания — от 3 до 5 В. Тока нужно настолько немного, что детектор способен функционировать на протяжении часов без отключения.

Катушка антенны фиксируется 0,,5 миллиметровым проводом на сердечник, который, в свою очередь, имеет диаметр в 3 миллиметра. Количество витков зависит от самого провода: 20 витков для провода в 0,3 миллиметра и 50 витков для провода в 0,5 миллиметра.

Антенна может функционировать как с каркасом, так и без него. Еще один вариант изготовления детектора скрытой проводки своими руками на полевом транзисторе — использование микросхемы КП Этот полевик характеризуется высокой чувствительностью. Если его затвор оказывается в непосредственной близости с проводкой, сопротивление сокращается, что ведет к открыванию других транзисторов.

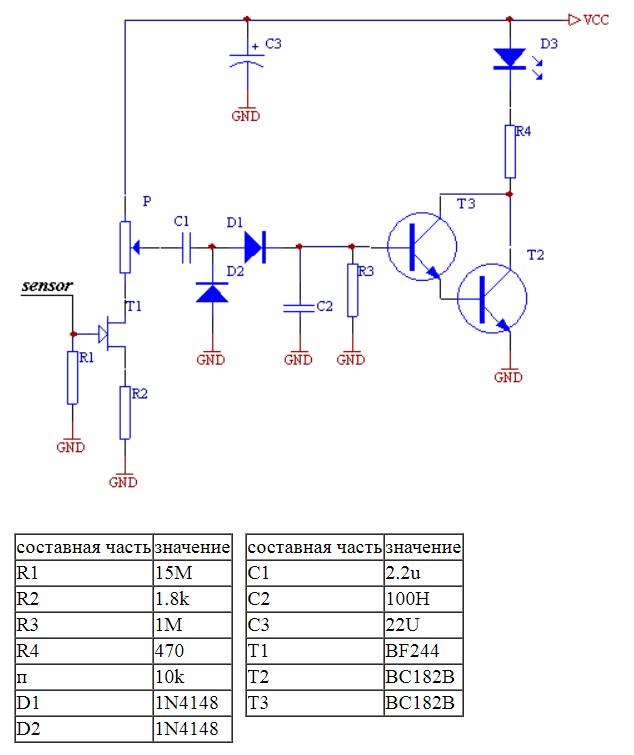

После этого светодиод начинает светиться. Обратите внимание! Полевик КП можно использовать с любой буквой, как и световой диод АЛ Дело в том, что биполярные транзисторы с такой проводимостью имеют невысокую мощность, а коэффициент передачи должен быть значительным. Поэтому вместо КT рекомендуется выбрать КТ Прибор отличается небольшими размерами — сборку можно осуществить даже в корпусе от маркера. Антенна протягивается сквозь отверстие в маркере.

Длина антенны — от 5 до 10 сантиметров. Однако если проводка находится не слишком глубоко в стене не глубже 10 сантиметров , можно обойтись длиной ножки полевого транзистора. Транзистор КП устанавливается по горизонтали, а затвор нужно согнуть так, чтобы он располагался прямо над транзисторным корпусом.

Генераторные катушки наматываются на ферритовый сердечник. Стержневой диаметр — 8 миллиметров. Количество витков на первой катушке — , на второй — Наладку металлоискателя нужно осуществлять вдали от металлических изделий.

Настройка производится подстроечными резисторами R3 и R5 таким образом, чтобы генерация практически сходила на нет неравномерное свечение диода и невысокая яркость. Далее происходит настойка R3 с целью угасания излучателя. Следующий шаг — настройка чувствительности. Делается это при помощи куска металла можно использовать монету и пары резисторов.

Причем настройку чувствительности рекомендуется периодически повторять. Чтобы оптимизировать процесс, сделать его более удобным, регуляторы можно встроить в корпус металлодетектора. Настроенный прибор включается, когда антенна оказывается вблизи металла — световой диод начинает мигать. Данный детектор в качестве источника электропитания пользуется непосредственно сетью. Такая схема возможна за счет применения конденсатора повышенной емкости обозначен на схеме как С1. Зарядка конденсатора осуществляется от сети.

В заряженном состоянии конденсатор передает напряжение в В. При этом от напряжения зависит лишь яркость светового диода, а вот на чувствительности устройства этот показатель не сказывается.

На схеме выше показан детектор скрытой проводки, построенный на микроконтроллере PIC12F Работа устройства базируется на отзывчивости к магнитному полю. Данное поле образуется током, текущим по проводнику, расположенному в стене. В схеме можно задействовать светодиодную лампу или пьезоизлучатель. Когда магнитное поле обнаруживается, в зависимости от предпочитаемого типа индикации загорается лампа или начинает потрескивать пьезоизлучатель.

Достоинство устройства в его способности откликаться только на частоту 50 Гц, что составляет частоту переменного тока. Таким образом, ложные срабатывания искателя исключены, так как на другие частоты прибор не отреагирует. В данном случае нужна микросхема и световой диод. В качестве микросхемы можно выбрать DD1, а светодиод рекомендуется взять HL1.

Задача состоит в соединении выводов таким образом, чтобы создать три инвертора в цепи.

В результате прибор будет усиливать токи, которые поступают на устройство от поля переменного тока в проводке, находящейся в стене. При обнаружении проводов начинает светиться диодная лампа.

При отдалении от стены или разрыве цепочки лампа тухнет. Можно собрать в домашних условиях и прибор профессионального уровня. Однако такое оборудование имеет достаточно сложную схему, и на его изготовление понадобится много усилий.

Ниже представлены два варианта такого устройства. Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки. Прежде чем начинать тест, проводка должна получить максимальную нагрузку. Чтобы обеспечить такую нагрузку, подключаем как можно больше электроприборов к сети. В результате усиливаются магнитное и электрическое поля, на которые откликаются приборы. Итак, не обязательно приобретать детектор проводки в магазине.

Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

Источник: Это интересно: Канализация на даче, загородном доме — что выбрать, как сделать своими руками? Топ 4 детекторов на AliExpress. Бывают ситуации, когда необходимо найти провода, пролегающие глубоко в стене. В их поиске поможет специальный прибор, который возможно смастерить своими руками. Используя простую схему, любой сможет собрать такое устройство. После того, как детектор готов, нужно будет включить радио на самую высокую громкость и провести катушку по стене.

Изменяющийся звук будет говорить о наличии проводов. Посмотрите на картинку, которая отображает сборку искателя проводки с применением полевого транзистора. Устройство работает по принципу нахождения электрического поля. Для сборки простого искателя проводки с применением полевого транзистора необходимы:.

Динамик будет издавать шум, который будет увеличиваться при подведении к электропроводам. Посмотрите на картинку, отображающую вариант сборки обнаружителя проводки, у которого возможно регулировать чувствительность. Данный прибор позволит обнаружить не только провод, но и зафиксировать его обрыв.

Обратите внимание на некоторые его характеристики:. При сборке КП устанавливают в горизонтальном положении. Затвор загибают, для размещения его над транзистором.

Посмотрите на картинку, отображающую сборку искателя с использованием двух транзисторов. Ардуино — торговое название аппаратных и программных средств для сбора легких систем автоматики. Программная составляющая: программная оболочка для создания программ, аппаратная — собранные печатные платы.

Она предназначается для непрофессиональных пользователей. Для сборки прибора необходимо: контроллер плата Ардуино, резистор 3,3 Мом, светодиод, провод.

Скетч — это специальная программа, созданная для Ардуино. Для заливки скетча необходимо:. Затем будет происходить компиляция преобразование программного кода в бинарный, который будет выполнять контроллер. Затем, при отсутствии ошибок, скетч будет залит.

Типы индикаторов скрытой проводки и самодельные приборы

При выполнении строительных работ часто возникает потребность в проверке стены на присутствие в ней проводки. Для проведения поиска понадобится детектор, реагирующий на металл. Можно приобрести это устройство в заводском исполнении или же изготовить искатель скрытой проводки своими руками. В этой статье пойдет речь о нюансах внутреннего устройства детекторов, а также о способах их изготовления. Изготовить простой детектор скрытой проводки своими руками можно на основе резистора R1.

В процессе ремонта дома или квартиры необходимо просверлить отверстие в стене, для этого пригодится детектор для скрытой.

Схема детектора скрытой проводки

Такое устройство, как индикатор скрытой проводки, становится необходимым, когда в помещении выполняется ремонт, а где и как проложена электропроводка неизвестно. Вероятность нарушить проводку в это время становится довольно высокой и срабатывает закон подлости: сверло электродрели попадает точно в проводку, что в лучшем случае приводит к ее обрыву, а в худшем случае — к повреждению электродрели или электротравме. Для обнаружения скрытой электропроводки в большинстве случаев вполне достаточно простейшего устройства, состоящего из полевого транзистора и стрелочного омметра. Принцип действия устройства основан на свойстве полевого транзистора — изменять свое сопротивление под действием наводок на выводе затвора. При поиске скрытой проводки корпусом транзистора водят по стене и по максимальному отклонению стрелки прибора определяют местонахождение проводки. Более усовершенствованный вариант — использование полевого транзистора, головного телефона и одного-трех элементов питания см. Телефон BF1 — высокоомный, сопротивлением … Ом.

Детектор скрытой проводки своими руками

При проведении ремонта в квартире часто возникает необходимость поиска электрических проводов, замурованных под отделкой. Делать это очень удобно при помощи искателя скрытой электропроводки, который можно приобрести в специализированном магазине либо соорудить самостоятельно. Детекторы скрытой проводки помогают обнаружить заделанные в стенах провода в случае подготовки квартиры к ремонту, а также они необходимы для поиска места обрыва в электропроводке. Кроме этого, такое устройство поможет определить, какая именно лампочка перегорела на новогодней гирлянде.

Чтобы поиск проводов, спрятанных под слоем штукатурки, не стал настоящей проблемой при ремонте квартиры, достаточно иметь в своем арсенале домашнего мастера индикатор скрытой проводки.

Как сделать прибор для поиска скрытой проводки?

Если в доме провода скрыты в толще стены, то иногда приходится искать их местоположение. Рассмотрим, как это можно сделать. Помощником в этом деле может стать самостоятельно собранный прибор. Не нужно даже быть профессионалом в области электроники или радиолюбителем — простейшая схема детектора скрытой проводки позволяет сделать его любому домашнему мастеру. В нашей статье постараемся избежать сложных научных и технических терминов. Постараемся написать так, чтобы было понятно каждому.

Простые схемы индикаторов скрытой проводки

Отправить комментарий. Детектор скрытой проводки. Привет всем. Проводка вещь важная, и делать ремонт надо всегда аккуратно, вешаешь ли ты полку или делаешь шкаф-купе, или просто картину надо «примостить». Беда в том что проводка в наших домах в большинстве случаев, несмотря на все ГОСТы и т. Но выход всё-таки есть — воспользоваться детектором проводки. Что же такое — детектор проводки?

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит.

Детектор скрытой проводки (схема, принцип работы)

В этой статье будет рассмотрена схема довольно простого детектора скрытой проводки. Сделать его своими руками не составит труда, так как все детали доступны и схема не сложная, так же есть файл с печатной платой. Данный детектор поможет вам определить место прохождения электрической проводки, которая скрыта в стене, тем самым исключит возможность её повреждения при проведении определённых работ.

Детектор скрытой проводки

ВИДЕО ПО ТЕМЕ: Детектор ВЧ

Детектор проводки обычно состоит из датчика, который является и антенной принимающей переменное электрическое поле, усилителя и индикатора. Для правильной емкостной антенны усилитель должен обладать огромным входное сопротивление, для этого обычно используют вариант с истоковым повторителем на полевом транзисторе. В одной из описанных схем детектора проводки используется высокое входное сопротивление КМОП-микросхемы. Другая схема построена на микроконтроллере обеспечивает отличное обнаружение электрических проводов спрятанных даже в широкой стене. Конструкция выполнена на сверх чувствительных транзисторах ВС В роли 6В блока питания схемы, я применил севшую батарейку крона из мультиметра.

В процессе ремонта приходится убирать перегородки, ломать стены или переносить розетки, выключатели. Это непростая работа.

Схема индикатора скрытой проводки

Схемы лучших самодельных детекторов скрытой проводки. Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт. Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода. Один из вариантов определения местонахождения провода под напряжением или без Существуют множество моделей таких специфических устройств различного ценового сегмента.

В процессе ремонта приходится убирать перегородки, ломать стены или переносить розетки, выключатели. Это непростая работа. Внутри стен под штукатуркой проложены электрические кабели и при неправильных действиях может произойти несчастный случай.

принцип действия и схема, как сделать своими руками

Во время ремонтных работ необходимо определить, где в стене залегает электрический кабель, чтобы не получить удар током при сверлении или не повредить проводку, которая еще может пригодиться. В этом поможет прибор для поиска скрытой проводки. Его можно купить в магазине или собрать своими руками – для этого потребуются минимальные знания электротехники.

Содержание

1. Как выбрать детектор скрытой проводки
2. Детекторы проводки и металлов – назначение и виды
3. Характеристики детекторов
4. Как проверить сигнализатор скрытой проводки
5. Процедура поиска скрытой проводки
6. Индикатор своими руками
7. Как сделать прибор обнаружения проводки своими руками
8. Чем заменить индикатор отслеживания проводки
9. Функциональные особенности сигнализаторов
10. Какой прибор лучше – импортный или отечественный

Как выбрать детектор скрытой проводки

Многофункциональный детектор скрытой проводки

Детектор электропроводки имеет разные характеристики. Главный показатель – глубина сканирования. Поскольку кабель редко укладывают глубоко, оптимальным показателем будет 5 – 6 см.

Что еще способен делать прибор:

• определять пустые места в стенах;
• реагировать на повреждения провода;
• определять другие материалы кроме металла.

Сигнал или индикация при нахождении проводки может быть цветовым или звуковым. Одновременно устройство показывает, на какой глубине находится кабель. Бывают приборы с двумя разными индикациями, подтверждающими друг друга.

Самым удобным является детектор проводки с жидкокристаллическим дисплеем, но стоить он будут дороже. Если покупать устройство в первый раз, лучше взять дороже. Некоторые мастера привыкают к более простым показаниям, поэтому хорошо по ним ориентируются.

При покупке рекомендуется протестировать детектор и попросить продавца помочь разобраться в особенностях работы. Тестируют в основном глубину залегания кабеля.

Детекторы проводки и металлов – назначение и виды

Поиск скрытой проводки

В панельных и кирпичных домах кабели электропитания закладывают методом штробления и штукатурят стены перед финишной отделкой. Для перепланировки, обустройства дверей на новом месте, при сносе перегородок есть риск повредить укладку, после чего потребуется ее полная замена. Перед началом работ желательно провести поиск, где именно в стене расположен кабель, чтобы обойти его при сверлении и демонтаже стен.

Бывает, что при усадке новостроек стены дают трещину, и проложенные в ней электрические коммуникации повреждаются. Чтобы не разбивать полностью стены, можно купить прибор, который способен обнаружить повреждение в цепи и начать работать в том месте, где это необходимо.

Даже простые действия — сверление отверстий для полки или светильника, установка розетки — требуют предварительной проверки, нет ли поблизости кабеля, который можно повредить сверлом, вдобавок получить удар током.

Детектором проводки в стене также проверяют правильность подключения электросчетчиков, определяют фазовый провод, незаземленные электрические приборы, исправность предохранителей.

Металлодетектор обнаружения скрытой проводки

Существует несколько видов приборов:

• Реагирующие на статическое электричество. В таких детекторах множество функций, хотя большинство из них может и не пригодиться. Минус их в том, что отключенный от сети питания кабель обнаружен не будет.
• Приборы электромагнитного действия. Точные устройства, но не определяют кабель с нагрузкой менее 1 киловатта.
• Металлодетекторы. Кроме проводки способны найти в стенах гвозди и другие металлические предметы. Это может как мешать, так и помогать в работе – зависит от цели. Обесточенный провод, недоступный для первых двух видов, металлодетектор отыщет быстро.

Комбинированные сигнализаторы металла имеют больше функций, поэтому стоят дороже. С их помощью можно обнаружить цветные металлы или очень глубоко заложенную проводку. Дешевые приборы обычно предназначены для какого-либо одного действия.

Характеристики детекторов

Световая индикация на комбинированных устройствах может отличаться цветом в зависимости от найденного провода под напряжением или обесточенного

Каждый прибор для обнаружения скрытой электропроводки имеет свои плюсы и минусы. К примеру, электростатические способны определять местоположение проводов, которые находятся под напряжением, даже если ток по ним не пропускают. Реагируют также на разрывы в цепи. Минусом устройства является чувствительность к электрическим приборам – роутерам, микроволновкам, компьютеру и даже мобильному телефону. Влажные по какой-либо причине стены также являются помехой для работы устройства.

Электромагнитные индикаторы проводки очень точно, до миллиметра определяют ее расположение в стене, но не улавливают маломощные кабели, которыми оснащены осветительные приборы – светильники или люстры. Использовать дешевые устройства в таком случае нельзя, придется покупать дорогой детектор, например, фирмы Bosch, который является лучшим в своем роде.

Металлодетекторы чаще применяют для уточнения данный от других приборов, например, электромагнитного типа, если сигнал слабый из-за недостаточной электрической нагрузки.

Различают профессиональные и бытовые приборы. Профессиональный детектор скрытой проводки со множеством функций и высокой точностью месторасположения кабеля стоит в районе 500 – 600 долларов. Такое устройство имеет несколько одновременных индикаций – цветовую, звуковую, графическую.

По внешнему виду отличают плоские детекторы и в виде цилиндра. Вторые обычно дешевые, но для определения исключительно неглубоко заложенной проводки подойдут. Если хозяин знает, на какую глубину укладывали кабель во время последнего ремонта, достаточно цилиндрового детектора. Если квартира новая и нет сведений об электрической части, лучше обзавестись более функциональным прибором.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Проверять прибор необходимо в магазине. На маленьких точках продавцы могут препятствовать тестированию, ссылаясь на отсутствие работающих электрических устройств. Это означает, что детектор может быть некачественный.

Процедура проверки заключается в нескольких этапах:

1. Включить устройство и поднести его к любой видимой проводке.
2. Попытаться поймать сигнал от того же кабеля, но на расстоянии, указанном производителем.
3. Выключить устройство, потребляющее электричество и попробовать обнаружить его без напряжения. Это нужно, если продавец не знает всех функций детектора.
4. Закрыть прибор каким-либо предметом, чтобы детектор определил его через препятствие.

Если все параметры соответствуют описанным в инструкции, сигнализатор можно покупать.

Процедура поиска скрытой проводки

Использование металлодетектора для поиска проводки в стене

Перед использованием детектора проводки его необходимо настроить (калибровать). Описание и очередность действий указывается в приложенной инструкции. После настройки прибор подносят к тому месту, в котором точно имеется кабель. Если устройство сигнализирует звуком или светом, можно приступать к работе.

Помочь может распространенный способ укладки кабеля – вертикально и горизонтально. Скорее всего, от розетки провод будет идти вверх, а большинство мастеров закладывают провода горизонтально на расстоянии 15 см от пола или потолка.

Поиск должен вестись на сухой поверхности при включенной проводке, иначе погрешности при определении будут большие.

При работе профессионального детектора фирмы Bosch при обнаружении скрытого провода световой индикатор загорается красным цветом, а расположенные графические подвижные метки на жидкокристаллическом экране сходятся к центру, точно обозначая его месторасположение. Ориентируясь по показаниям датчика можно сделать метку карандашом.

Индикатор своими руками

Индикатор скрытой проводки своими руками

Любительский прибор можно изготовить своими руками, имея под рукой несколько вариантов схем и подручные материалы – алюминиевый скотч или медную проволоку в качестве антенны, каркас от цветного маркера или небольшого светильника для корпуса. В схемах используются резисторы или полевые транзисторы.

Более точный прибор, который реагирует только на частоту 50 Гц, можно сделать, используя микроконтроллер. Данный тип сигнализатора будет срабатывать, только если найдет проводку и образующееся над ней магнитное поле. Светодиодная лампа может использоваться в качестве индикатора, также подойдет пьезоизлучатель, который начинает издавать потрескивания.

Собрать в домашних условиях детектор проводки профессионального уровня возможно, но для этого нужны серьезные знания в области электротехники и время.

Как сделать прибор обнаружения проводки своими руками

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

• 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
• светодиод красного цвета;
• резистор сопротивления 1kOm;
• медная проволока 0,5 мм изолированная;
• коннектор с батарейки крона.

Порядок сборки:

1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Как показывает пробный тест, любительского прибора вполне хватает, чтобы обнаружить неглубоко лежащую в стене проводку.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Чем заменить индикатор отслеживания проводки

Простой детектор скрытой проводки

Есть множество других способов, с помощью которых определяют места, где проложен провод. Самый простой – визуальный. Если знать, как электрики укладывают кабель, можно заранее предугадать, где он находится. Наиболее вероятное месторасположение – горизонтально полу и потолку на расстоянии 10 – 15 см. Вертикальные провода идут от всех розеток и выключателей вверх.

Принцип работы детектора схож с работой радиоприемника. С его помощью можно обнаружить и саму проводку, и ее разрывы. Разница будет слышна по звуку. Для этого необходимо включить радиоприемник и настроить его на волну передачи. Далее вести близко к стене, на которой предположительно находится проводка. Над ней будет загораться лампочка приемника.

Магнитные волны, исходящие от кабеля под напряжением, можно уловить с помощью приложения на смартфоне. Специальные датчики будут улавливать сигнал и отправлять его на монитор.

Если есть старая магнитола с микрофоном, ее также можно использовать для поиска, но при этом могут быть погрешности до 15 см, поэтому лучше применять сразу несколько способов, чтобы сузить радиус поиска. Микрофон обычно трещит при приближении к проводу. Слуховые аппараты или мультиметры работают подобным образом.

Детектор Zubr Professional DX-750 способен обнаружить скрытую электропроводку на глубине до 50 мм, а стальную арматуру – до 100 мм

Большинство моделей сигнализаторов выпускаются комбинированными. Они с большой долей вероятности определяют месторасположение кабеля, а также металлических предметов, а также дерева и пластика. Достигается главная цель – прибор подтверждает наличие кабеля под напряжением и его глубину, а также линию расположения до миллиметра.

К основным функциям, которые присущи качественным комбинированным моделям, относятся:

• Приборы способны работать при температуре от минус 10 до плюс 50 градусов.
• Определяют полярность в цепях постоянного тока от 6 до 36 В.
• Улавливают магнитное излучение мощностью более 0,5 МВт на см.
• Бесконтактные модели определяют переменное напряжение от 70 до 600 В.
• Бытовые приборы способны обнаружить металлические предметы и кабель, находящиеся на глубине от 2 до 6 см.
• Определяют целостность сопротивления на участке от 0 до 50 мОм.
• Передают информацию на экран или в виде звукового, светового индикаторов. В качественных моделях имеется сразу несколько видов индикации.
• Практически все детекторы работают от пальчиковых батареек.

Производственный брак или подделка известной марки приборов может не соответствовать описанию, например, был проведен сравнительный анализ оригинального устройства марки Bosch и китайского недешевого прибора M120, который позиционировался как полный аналог немецкой марки. В результате тестирования были выявлены существенные недостатки – китайский аналог не справился с поиском в режиме электромагнитного поиска, хотя в режиме металлоискателя зарекомендовал себя хорошо.

Какой прибор лучше – импортный или отечественный

Рейтинг лучших детекторов скрытой проводки

Чтобы определиться с выбором сигнализатора, нужно знать нюансы: каждая страна выпускает приборы, рассчитанные на проводку и правила ее укладки на территории своего государства. Есть риск, что импортное оборудование не будет выдавать достоверную информацию.

Возможен заказ партии оборудования, который сделают специально для российского кабеля и его особенностей. В этом случае лучше будет спросить в магазине, подходит ли прибор для наших электрических сетей или лучше купить отечественный. Не очень хороший вариант – купить прибор за границей. В этом случае он точно окажется непригодным к использованию, а вернуть его не получится.

Качество российских электрических приборов довольно высокое, поэтому их часто используют профессиональные электрики. Есть устройства дешевле – для бытовых нужд, которые также неплохо работают, но требуются предварительные настройки.

Работа с проводным объектом на листе схемы в Altium Designer | Altium Designer 21 Руководство пользователя

Содержание

Содержание

• РЕЗЮМЕ
• Доступность
• Расположение
  • Режимы размещения
  • Руководство
• .

Выбор и удаление

Non-Graphical Editing

• Editing via the Wire Dialog or Properties Panel
• Editing via a List Panel

Autojunctions

All Contents

Parent page: Schematic Objects

Wires are used to create electrical подключение на схеме.

Резюме

Провод — это полилинейный примитив электрического проектирования, который используется для формирования электрических соединений между точками на схеме. Это аналог физического провода.

Availability

Провода доступны для размещения в редакторе схем только следующими способами:

• Выберите Place » Wire из главного меню.
• Нажмите кнопку Wire () в раскрывающемся списке Active Bar , расположенном в верхней части пространства дизайна. (Нажмите и удерживайте кнопку Active Bar , чтобы получить доступ к другим связанным командам. После того, как команда была использована, она станет самым верхним элементом в этом разделе Активный бар ).
• Нажмите кнопку на панели инструментов Wiring .
• Щелкните правой кнопкой мыши в области проектирования, затем выберите команду Place » Wire из контекстного меню.​
• С помощью сочетания клавиш Ctrl+W .

Размещение

После запуска команды курсор изменится на перекрестие, и вы войдете в режим размещения проводов. Размещение производится путем выполнения следующей последовательности действий:

1. Щелкните или нажмите Введите , чтобы закрепить начальную точку провода.
2. Поместите курсор, затем щелкните или нажмите Введите , чтобы привязать ряд точек вершин, которые определяют форму провода.
3. После размещения последней точки вершины щелкните правой кнопкой мыши или нажмите Esc , чтобы завершить размещение провода.
4. Продолжайте размещать другие проволочные объекты или щелкните правой кнопкой мыши или нажмите Esc , чтобы выйти из режима размещения.
5. Используйте Backspace или Удалить клавиши , чтобы удалить последний размещенный сегмент провода.

Хотя атрибуты могут быть изменены во время размещения ( Вкладка для доступа к панели Свойства ), имейте в виду, что они станут настройками по умолчанию для дальнейшего размещения, если только не выбран параметр Постоянный на странице Схема — Параметры по умолчанию . Диалог настроек включен. Когда этот параметр включен, сделанные изменения будут влиять только на размещаемый объект и последующие объекты, размещаемые в течение одного и того же сеанса размещения.

Режимы размещения

При размещении провода существует три «ручных» режима размещения, два из которых имеют подрежимы «Начало» и «Конец». Этот режим определяет, как создаются углы при размещении проводов, а также углы, под которыми могут располагаться провода. Во время размещения:

• Нажмите Shift+Пробел для циклического переключения режимов.
• Находясь в режиме 90 градусов или 45 градусов (известном как истинно ортогональные режимы), нажмите клавишу пробела для переключения между начальным и конечным подрежимами.
• Во время размещения текущий режим размещения отображается в строке состояния. Вы можете изменить режимы в любое время во время размещения проволоки.
• В режимах, отличных от Any Angle, сегмент линии, прикрепленный к курсору, представляет собой сегмент с опережением . Сегмент, который вы фактически размещаете, предшествует этому упреждающему сегменту.

Режим 45 градусов

Режим 90 градусов

Режим любого угла

Режим Auto Wire

Существует также режим Auto Wire, который можно использовать для быстрой трассировки от конца предыдущего сегмента до точки, где щелкнули курсором, используя Маршрутизатор «точка-точка» . Путь маршрута будет максимально эффективным, избегая существующих размещенных объектов на листе. При размещении провода нажмите Shift+Пробел , чтобы переключаться между режимами размещения. После входа в режим размещения Auto Wire нажмите Tab . Нажмите Вкладка в этом режиме, чтобы настроить применимые параметры в диалоговом окне «Параметры маршрутизатора точка-точка».

Направленная проводка

Схемы имеют определяемую электрическую сетку, которая упрощает определение электрических соединений между объектами. Когда вы размещаете провод, когда провод попадает в диапазон электрической сети другого электрического объекта, курсор привязывается к фиксированному объекту, и появляется активная точка (синий крест).

Горячая точка направляет вас туда, где можно установить допустимое соединение, и автоматически привязывает курсор к точкам электрического соединения.

Электрическая сеть может быть определена на вкладке General панели Properties в режиме Document Option s. Рекомендуется установить электрическую сетку немного меньше, чем текущая сетка привязки, иначе могут возникнуть трудности с размещением электрических объектов на расстоянии одной сетки привязки.

Графическое редактирование

Этот метод редактирования позволяет выбрать размещенный проводной объект непосредственно в пространстве дизайна и графически изменить его размер и/или форму.

Когда выбран проводной объект, доступны следующие маркеры редактирования.

Выбранный провод готов к графическому редактированию.

• Нажмите и перетащите A , чтобы изменить положение конечных точек провода.
• Щелкните и перетащите B , чтобы переместить вершину провода. Конечные точки останутся закрепленными.
• Щелкните и перетащите сегмент провода, чтобы захватить этот сегмент и изменить его положение. Конечные точки и другие вершины останутся закрепленными.
• Щелкните правой кнопкой мыши точку вершины, затем выберите команду Edit Wire Vertex n для доступа к вкладке Vertexes диалогового окна Wire с записью для n-й вершины, выбранной для редактирования.
• Нажмите и удерживайте вершину, затем нажмите Удалить на клавиатуре, чтобы удалить эту вершину.

Чтобы переместить весь провод, нажмите и удерживайте невыбранный провод, а затем переместите его в новое место.

Информация о перетаскивании

• При перетаскивании активные точки используются для визуального указания того, где будут созданы автоматические соединения.
• Ненужные/избыточные автопереходы удаляются после прекращения перетаскивания.

Индикация создания нового автоматического соединения

В зависимости от затронутой проводки выполнение операции перетаскивания может привести к созданию автоматических соединений в новых местах. Чтобы обеспечить визуальную обратную связь о том, где будут эти новые экземпляры соединения, используются горячие точки. Включите использование этих точек доступа и их цвета для проводов и шин в Область Auto-Junctions на странице Schematic — Compiler диалогового окна Preferences .

Выбор и удаление

Выделив провод, щелкните сегмент, чтобы выбрать этот сегмент отдельно. Этот «подвыбор» проводов отличается тем, что соответствующие маркеры редактирования становятся красными.

Выбор отдельного сегмента.

Связанные с сегментом вершины можно редактировать непосредственно с помощью панели SCH List , при этом любые изменения сразу же отображаются на схеме.
