Электрическая схема ВАЗ-2106 (выпуска 1976-1987 гг.)

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.

Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.

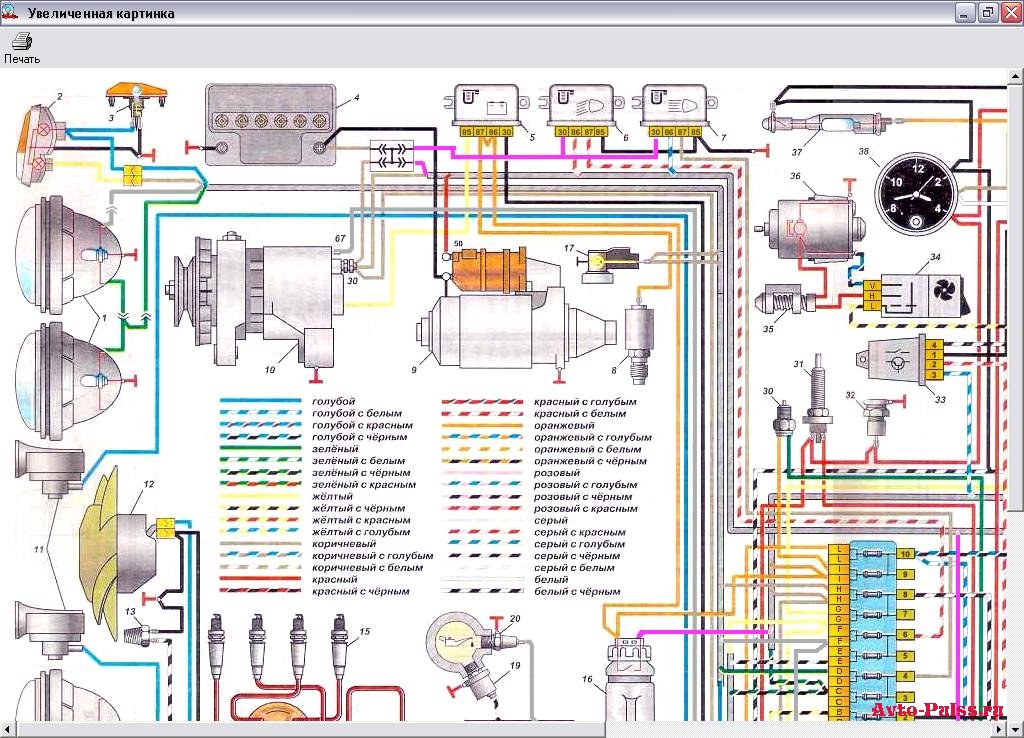

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.
1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;

8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик контрольной лампы давления масла;
23 – датчик контрольной лампы уровня тормозной жидкости;

24 – электродвигатель стеклоочистителя;
25 – электродвигатель омывателя ветрового стекла;
26 – реле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель стоп-сигнала;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 – лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трёхрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель света заднего хода;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель контрольной лампы стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с контрольной лампой резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с контрольной лампой недостаточного давления;
57 – тахометр;
58 – контрольная лампа стояночного тормоза;
59 – контрольная лампа заряда аккумуляторной батареи;
60 – контрольная лампа воздушной заслонки карбюратора;
61 – контрольная лампа габаритного света;
62 – контрольная лампа указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель контрольной лампы воздушной заслонки карбюратора;
66 – реле-прерыватель контрольной лампы стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:
а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трёхрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Цитата

Электрическая схема ВАЗ-2106 (выпуска 1988-2001 гг.) Классика

Новая тема Ответить

Авто

Директор

Регистрация: 22.11.2009

Сообщения: 1217

Авто: ВАЗ-2113

Откуда: Москва

Электрическая схема ВАЗ-2106 (выпуска 1988-2001 гг.)

Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.

Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик контрольной лампы давления масла;
23 – датчик контрольной лампы уровня тормозной жидкости;
24 – электродвигатель стеклоочистителя;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора недостаточного уровня тормозной жидкости;
45 – трёхрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъёмников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с контрольной лампой резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с контрольной лампой недостаточного давления;
58 – тахометр;
59 – контрольная лампа стояночного тормоза;
60 – контрольная лампа заряда аккумуляторной батареи;
61 – контрольная лампа воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – контрольная лампа указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель контрольной лампы воздушной заслонки карбюратора;
67 – переключатель электростеклоподъёмника левой передней двери***;

68 – реле включения электростеклоподъёмников передних дверей***;
69 – переключатель электростеклоподъёмника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:
а – коммутатора;
б – датчика-распределителя зажигания;

в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трёхрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Цитата
