labuda.blog простейшие бегущие огни всего на одной микросхеме без программирования

Бегущие огни — Практическая электроника

В настоящее время в Рунете море схем с бегущими огнями. В нашей статье рассмотрим самую простую схему, собранную на двух популярных микросхемах: таймере 555 и счетчике CD4017.

Будем собирать вот по этой схеме (для увеличения кликните по ней):

Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:

1) три резистора номиналом: 22КилоОма, 500КилоОм и 330 Ом

2) микросхема NE555

3) микросхема CD4017

4) конденсатор на 1 микроФарад

5) 10 советских или китайских светодиодов на 3 Вольта

Таймер 555 — самая наикрутейшая микруха, разработанная инженерами-проектировщиками.

В настоящее время большинство микросхем производят в так называемом DIP корпусе. DIP — от англ. — Dual In-line Package, что в дословном переводе означает как «двухрядная сборка». Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. Расстояние между выводами в основном 2,54 мм, но есть также и исключения. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему. Например микросхема 555 имеет 8 выводов, следовательно, ее корпус называется DIP-8.

В красных кружочках я пометил так называемые «ключи». Это специальные метки, с помощью которых можно узнать начало маркировки выводов микросхемы

Первый вывод как раз находится рядом с ключом. Счет идет против часовой стрелки

Значит, на микросхеме NE555N выводы нумеруются таким образом:

Все то же самое касается и микросхемы CD4017, которая изготовлена в корпусе DIP-16.

Нумерация выводов идет с левого нижнего угла.

Собираем наше устройство. На Макетной плате оно выглядит примерно вот так:

А вот работа схемы в действии:

Работает вся схема таким образом: на таймере 555 собран геренаратор прямоугольных импульсов. Частота следования импульсов зависит от резистора R2 и кондера С1. Далее эти прямоугольные импульсы считает микросхема счетчика CD4017 и в зависимости от количества прямоугольных импульсов, выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется, все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть напряжение.

Имейте ввиду, что аналогов микросхем 555 и CD4017 туева куча. Есть даже советские аналоги. Для таймера 555 это КР1006ВИ1, а для микросхемы счетчика К561ИЕ8.

Изготавливаем простые бегущие огни

Схема усилителя звука на микросхеме с печатной платой

Светодиоды могут быть расположены свободно и держаться за счет проводов. Но для удобства, лучше изготовить корпус для наших огней. Возьмем кусок пластика, просверлим в нем десять отверстий. Отрежем излишки, оставив тонкую полоску.

Разгибаем усики светодиодов, и вставляем их в отверстия пластика.

Контакты светодиодов находящиеся с одной из сторон припаиваем к перемычке.

Выступающие за перемычку контакты отрезаем.

Далее производим сборку схемы по рисунку.

Подаем напряжение от 5 до 12 Вольт на выводы схемы. Для этого можно использовать блок питания или обычные батарейки и аккумуляторы. Наслаждаемся результатом.

Простейшая схема бегущих огней на 12 вольт

В интернете наиболее часто встречается простая «старомодная» схема с использованием счетчика и генератора (рисунок 1).

Рисунок 1

Работа схемы предельно проста и понятна. Генератор построен на основе таймера импульсов, а счетчик выполняет свою основную функцию – считает импульсы и выдает соответствующие логические уровни на своих выходах. К выходам подключены светодиоды, которые загораются при появлении логической единицы и соответственно гаснут при нуле, создавая тем самым эффект бегущих огней. Скорость переключения зависит от частоты генератора, которая в свою очередь зависит от номиналов резистора R1 и конденсатора С1.

Наименования микросхем приведены советские, но они имеют легкодоступные импортные аналоги. Если необходимо увеличить яркость светодиодов, то для увеличения тока нужно подключать их через буферные транзисторы, т.к. сами выходы счетчика имеют достаточно скромную нагрузочную способность.

Сердце бегущих огней

Простое самодельное охранное устройство на микросхеме к561ле10 (cd4025)

То, что AVR микроконтроллеры Atmel обладают высокими эксплуатационными характеристиками – всем известный факт. Их многофункциональность и лёгкость программирования позволяет реализовывать самые необыкновенные электронные устройства. Но начинать знакомство с микроконтроллерной техникой лучше со сборки простых схем, в которых порты ввода/вывода имеют одинаковое назначение.

Одной из таких схем являются бегущие огни с выбором программ на ATtiny2313. В данном микроконтроллере есть всё необходимое для реализации подобных проектов. При этом он не перегружен дополнительными функциями, за которые пришлось бы переплачивать. Выпускается ATtiny2313 в корпусе PDIP и SOIC и имеет следующие технические характеристики:

32 8-битных рабочих регистра общего назначения;
120 операций, выполняемых за 1 тактовый цикл;
2 кБ внутрисистемной flash-памяти, выдерживающей 10 тыс. циклов запись/стирание;
128 байт внутрисистемной EEPROM, выдерживающей 100 тыс. циклов запись/стирание;
128 байт встроенной оперативной памяти;
8-битный и 16-битный счётчик/таймер;
4 ШИМ канала;
встроенный генератор;
универсальный последовательный интерфейс и прочие полезные функции.

Энергетические параметры зависят от модификации:

ATtiny2313 – 2,7-5,5В и до 300 мкА в активном режиме на частоте 1 МГц;
ATtiny2313А (4313) – 1,8-5,5В и до 190 мкА в активном режиме на частоте 1 МГц.

В ждущем режиме энергопотребление снижается на два порядка и не превышает 1 мкА. Кроме этого данное семейство микроконтроллеров обладает целым рядом специальных свойств. С полным перечнем возможностей ATtiny2313 можно ознакомиться на официальной страничке производителя www.atmel.com.

Схема и принцип её работы

Дхо — дневные ходовые огни

В центре принципиальной электрической схемы расположен МК ATtiny2313, к 13-ти выводам которого подключены светодиоды. В частности, для управления свечением полностью задействован порт В (PB0-PB7), 3 вывода порта D (PD4-PD6), а также PA0 и PA1, которые остались свободными из-за применённого внутреннего генератора. Первый вывод PA2 (Reset) не принимает активного участия в схеме и через резистор R1 соединён с цепью питания МК. Плюс питания 5В подаётся на 20-й вывод (VCC), а минус – на 10-й вывод (GND). Для исключения помех и сбоев в работе МК по питанию установлен полярный конденсатор С1. С учётом небольшой нагрузочной способности каждого вывода подключать следует светодиоды, рассчитанные на номинальный ток не более 20 мА. Это могут быть как сверхъяркие led в DIP корпусе с прозрачной линзой, так и smd3528. Всего их в данной схеме бегущих огней 13 шт. В качестве ограничителей тока выступают резисторы R6-R18.

Через цифровые входы PD0-PD3, а также с помощью кнопок SB1-SB3 и переключателя SA1 производится управление работой схемы. Все они подключены через резисторы R2, R3, R6, R7. На программном уровне предусмотрено 11 различных вариаций мигания светодиодов, а также последовательный перебор всех эффектов. Выбор программы задаётся кнопкой SB3. В пределах каждой программы можно изменять скорость её выполнения (мигания светодиодов). Для этого переключатель SA1 переводят в замкнутое положение (скорость программы) и кнопками увеличения (SB1) и уменьшения (SB2) скорости добиваются желаемого эффекта. Если SA1 разомкнуть, то кнопки SB1 и SB2 будут регулировать яркость светодиодов (от слабого мерцания до свечения на номинальной мощности).

Принципиальная схема стоп-сигнала в виде бегущих огней

Стоп-сигнал служит для предупреждения водителей транспортных средств, которые едут сзади, о том, что водитель тормозит. Дополнительный стоп-сигнал со светодиодами очень важен, так как при интенсивном автомобильном движении порой непонятно, загорается стоп-сигнал или горят габариты

Бегущие огни на светодиодах привлекают дополнительное внимание водителей, сработает эффект рекламы. Тем самым, у задних участников движения будет дополнительное время среагировать на торможение (автор видео — evgenij5431)

Далее рассмотрим, как сделать светодиодный стоп-сигнал своими руками. Ниже детально разбирается схема создания меняющихся огней. Для реализации динамичных огней используются красные светодиодные лампы, которые включены попарно. После включения сначала загораются лампочки в центре, а затем расходятся от центра к краям.

Светодиоды управляются попарно. Сначала загораются светодиодные лампочки HL1 и HL2, далее HL3 и HL4. После того, как гаснет предыдущая пара лампочек, зажигается следующая. Лампочки попарно зажигаются до последней пары HL11 и HL12. Когда загорится и потухнет последняя пара, процесс повторяется.

Светодиодные огни будут бежать до тех пор, пока на вход схемы будет подаваться питание.

Первые светодиоды находятся в середине, остальные располагаются попарно на равном расстоянии к краям. Реально реализован алгоритм бегущего огня от центра стоп-сигнала к его краям. Можно пофантазировать и придумать другой алгоритм, по которому будет мигать каждая лампочка.

Принципиальная схема бегущих светодиодов

Бегущие огни на светодиодах своими руками

В продаже имеется огромное количество различных мигающих цветными огоньками светодиодных девайсов, способных сделать ярче любой праздник. Зачем покупать стандартные светодиодные мигалки, когда намного интереснее за несколько часов своими руками собрать оригинальное и полностью функциональное устройство, способное переключать светодиоды в определенной последовательности, тем самым создавая эффект бегущих огней. Для начинающих радиолюбителей, эта самоделка будет замечательным проектом выходного дня.

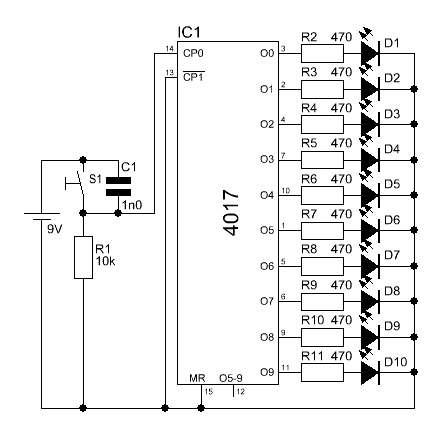

На этом рисунке изображена схема бегущих огней на светодиодах.

Схема бегущих светодиодных огней на микросхеме NE555, CD4017, CD4022

Устройство состоит из двух микросхем, принцип работы очень простой. Задающий генератор импульсов выполнен на универсальной микросхеме NE555. Сигнал с генератора поступает на вход двоичного счетчика дешифратора CD4017 или CD4022 эти микросхемы аналогичные и полностью взаимозаменяемые. Микросхема имеет 10 выходов, к которым подключены светодиоды. При подаче тактовых импульсов с генератора импульсов на вход счетчика происходит последовательное переключение между выходами микросхемы.

Светодиоды зажигаются в строгой последовательности от 1 до 10 и поэтому получается эффект бегущих огней. Скорость переключения светодиодов регулируется за счет изменения частоты задающего генератора импульсов подстроечным резистором P1. Напряжение питания светодиодов устанавливается подбором сопротивления резистора R1. Схема питается напряжением от 5 до 15 вольт

Так же обратите внимание на нумерацию светодиодов на схеме. Если вы хотите, чтобы светодиоды зажигались один за другим, то разместите их по порядку указанном на схеме

На этом рисунке изображена печатная плата бегущих светодиодных огней на двух микросхемах.

Печатная плата бегущих светодиодных огней на двух микросхемах своими руками

Детали устройства легко помещаются на печатной плате размером 65х45 мм. Микросхемы для удобства я установил в DIP панельки, стоят копейки, в случае замены микросхемы не надо ничего паять.

Светодиоды с платой соединяются проводами. На каждый канал микросхемы можно подключить не более трех светодиодов. В своей самоделке решил поставить по два светодиода на каждый канал и разместить светодиоды один на против другого таким образом, чтобы получился круговой эффект вращения из двух точек. Вы можете размещать светодиоды в любой последовательности, создавать фигуры, вариантов много, фантазируйте…

Хочу заострить ваше внимание на том, что если будете ставить разноцветные светодиоды. На один канал можно ставить светодиоды, только одного цвета

Все потому, что у разноцветных светодиодов разное сопротивление и поэтому будет светиться только, тот у которого меньшее сопротивление. Конечно можно это дело исправить, если заменить резистор R1 перемычкой, а на каждый светодиод поставить отдельный резистор. Тогда все светодиоды будут светиться, как надо.

Моей задачей было собрать автономное, карманное устройство, которое будет служить световым дополнением к музыкальному «Бумбоксу», поэтому светодиоды и плату с батарейкой, аккуратно разместил в пластиковом корпусе от электромагнитного реле. Светодиоды залил термо клеем. Таким образом приклеил печатную плату. Поставил выключатель и один диод IN4007 для защиты устройства от переполюсовки.

Получилось симпатичное карманное устройство, которое можно взять с собой и наслаждаться бегущими по кругу светодиодными огоньками.

А, что делать если хочется подключить большую нагрузку, например светодиодные ленты? Тогда придется немного усовершенствовать схему. На каждый канал надо поставить транзисторный ключ.

В данной схеме хорошо работают практически любые транзисторы структуры n-p-n например: BD139, TIP41C, MJE13006, MJE13007, MJE13008, MJE13009, КТ815, КТ805, КТ819 и другие аналогичные подберите в зависимости от требуемой нагрузки. Все транзисторы надо закрепить на радиаторе, коллекторы транзисторов по схеме соединяются вместе, поэтому изолировать от радиатора не надо. Резисторы R1, R2, R3, R4, R5, R6, R7, R8, R9, R10 подключите к выходам микросхемы. Питание схемы возьмите от общего источника питания.

Радиодетали для сборки бегущих огней на светодиодах

Микросхема NE555
Микросхема CD4017 или CD4022
Подстроечный резистор P1 на 50К
Резистор R1 1К, R2 22К
Конденсатор С1 220 мкФ 25В, С2 10 мкФ 25В
Светодиоды с напряжением питания от 2 до 12В

Друзья, желаю вам удачи и хорошего настроения! До встречи в новых статьях!

Рекомендую посмотреть видеоролик о том, как сделать бегущие огни на светодиодах

Микроконтроллер ATtiny2313 для бегущих огней

Данное устройство относится к серии AVR микроконтроллеров бренда Atmel. Именно под его управлением чаще всего делают бегущую световую ленту, поскольку эксплуатационные характеристики модели достаточно высокие. Микроконтроллеры просты в программировании, многофункциональны и поддерживают реализацию разных электронных устройств.

ATtiny2313 сделан по простой схеме, где порт для вывода и ввода имеет идентичное значение. Выбрать программу (одну из 12) на таком микроконтроллере очень легко, ведь он не перегружен лишними опциями. Модель выпускается в двух корпусах – SOIC и PDIP, причем каждый вариант обладает идентичными характеристиками:

8-битные общие регистры в количестве 32 штук;
возможности 120 операций за один тактовый цикл;
flash-память внутри системы на 2 кБ с поддержкой 10 тысяч циклов стирания и записи;
внутрисистемная EEPROM на 128 байт с поддержкой 100 тысяч циклов;
128 байт встроенной оперативки;
4 ШИМ-канала;
счетчик-таймер на 8 и 16 бит;
встроенный генератор;
удобный для разных целей интерфейс и другие функции.

Микроконтроллер имеет два вида в соответствии с энергопараметрами:

классическая модель ATtiny2313 обладает напряжением от 2,7 до 5,5 В и силой тока до 300 мкА на частоте 1 МГц в режиме активности;
вариант ATtiny2313А (4313) обладает характеристиками в 1,8-5,5 В и 190 мкА при той же частоте.

В режиме ожидания устройство имеет энергопотребление не больше 1 мкА.

Как уже было указано, память микроконтроллера оснащена 11 комбинациями световых схем, а возможность выбора всех комбинаций светодиодов последовательно – это и есть 12 программа.

Собираем «Бегущие огни» своими руками

Схема состоит из четырёх основных узлов:

Вот принципиальная схема устройства.

Устройство работает следующим образом. После подачи питания светодиоды HL1 – HL16 начинают последовательно загораться и гаснуть. Визуально это выглядит как движение огонька слева направо (или наоборот). Такой эффект и называется «бегущий огонь».

Генератор прямоугольных импульсов реализован на микросхеме К155ЛА3. Задействовано лишь 3 элемента 2И-НЕ этой микросхемы. С 8-го вывода снимаются прямоугольные импульсы. Частота их следования невелика. Это позволяет реализовать видимое переключение светодиодов.

По сути, генератор на элементах DD1.1 – DD1.3 задаёт темп переключения светодиодов, а, следовательно, и скорость «бегущего огня». При желании скорость переключения можно подкорректировать с помощью изменения номиналов резистора R1 и C1.

Стоит предупредить, что при других номиналах R1 и C1 генерация может быть сорвана – генератор не будет работать. Так, например, генератор отказался работать при сопротивлении резистора R1 равном 1 кОм. Поэтому изменять номиналы C1 и R1 можно лишь в некоторых пределах. Если генератор не запустился, то будет постоянно светиться один из светодиодов HL1 – HL16.

Счётчик на микросхеме DD2 необходим для подсчёта импульсов, поступающих от генератора и подачи двоичного кода на дешифратор К155ИД3. По схеме выводы 1 и 12 микросхемы-счётчика К155ИЕ5 соединены. При этом микросхема будет считать поступающие на вход C1 (выв. 14) импульсы и выдавать на выходах (1, 2, 4, 8) параллельный двоичный код, соответствующий количеству поступивших импульсов от 0 до 15. То есть на выходах (1, 2, 4, 8) микросхемы К155ИЕ5 последовательно сменяют друг друга 16 комбинаций кода (0000, 0001, 0010, 0011, 0100 и т.д.). Далее в работу включается .

Особенность микросхемы К155ИД3 заключается в том, что она преобразует двоичный четырёхразрядный код в напряжение логического нуля, который появляется на одном из 16 соответствующих выходов (1-11, 13-17). Думаю, такое объяснение не всем понятно. Попробуем разобраться.

Если обратить внимание на изображение микросхемы К155ИД3, то можно заметить, что у неё 16 выходов. Как известно, в двоичном коде из четырёх знаков можно закодировать 16 комбинаций

Больше никак не получится. Напомним, что с помощью четырёхзначного двоичного кода можно закодировать десятичные цифры от 0 до 15 (всего 16 цифр).

Это легко проверить, если возвести 2 (основание системы счисления) в степень 4 (количество разрядов или цифр в коде). Получим 24 = 16 возможных комбинаций. Таким образом, при поступлении на входы микросхемы К155ИД3 двоичного кода в диапазоне от 0000 до 1111 на выходах 0 — 15 появится логический ноль (светодиод засветится). То есть микросхема преобразует число в двоичном коде в логический ноль на выводе, который соответствует числу в двоичном коде. По сути это такой особенный дешифратор из двоичной системы в десятичную.

А почему светится светодиод? На выходе ведь логический ноль. По схеме видно, что аноды всех светодиодов подключены к плюсу питания, а катоды к выходам микросхемы К155ИД3. Если на выходе «0», то для светодиода это как бы минус питания и через его p-n переход течёт ток – светодиод светится. Если на выходе логическая единица «1», то ток через светодиод не пойдёт.

Если всё то, что было написано вам всё равно не понятно, то не стоит расстраиваться. Просто соберите предложенную схему, например, на беспаечной макетной плате и наслаждайтесь работой устройства. Схема проверена и исправно работает. Вот короткое видео работающего устройства.

Если в распоряжении уже есть стабилизированный блок питания (например, такой как этот), то интегральный стабилизатор DA1 (КР142ЕН5А) и элементы обвязки (C2, C3, C4) в схему устанавливать не надо.

Все номиналы элементов (конденсаторов и резисторов) могут иметь разброс ±20%. На работу устройства это не повлияет. Светодиоды HL1 — HL16 могут быть любого цвета свечения (красного, синего, зелёного) с рабочим напряжением 3 вольта. Можно, например, использовать яркие красные светодиоды диаметром 10 миллиметров. «Бегущий огонь» с такими светодиодами будет смотреться очень эффектно.

Нравится

Главная &raquo Цифровая электроника &raquo Текущая страница

Также Вам будет интересно узнать:

Обычные светодиоды

Стандартный не мигающий
светодиод дает яркое равномерное освещение и характеризуется малым потреблением
электроэнергии. Наряду с такими качествами, как долговечность, компактность,
энергоэффективность и широкий диапазон температур свечения это делает его вне
конкуренции среди прочих искусственных источников света. На базе таких led-элементов и собирается схема мерцающих
светильников. Рассмотрим, по какому принципу они изготавливаются.

Как сделать чтобы светодиоды мигали

Мигалка на светодиоде
может быть собрана на базе одной из выше представленных схем. Соответственно
нужно будет приобрести компоненты, описанные выше. Они необходимы для
функционирования того или иного варианта. При этом для сборки потребуется
паяльник, припой, флюс и другие необходимые комплектующие для пайки.

Сборка цепочки мигающих светодиодов предваряется обязательным лужением выводных контактов всех соединяемых элементов. Также нельзя забывать о соблюдении правил полярности, особенно при включении конденсаторов. Готовый светильник будет выдавать мерцание с частой около 1,5 Гц или что тоже самое порядка 15 импульсов каждый 10-секундный отрезок времени.

Схемы мигалок на их основе

Чтобы происходили
элементарные заданные определенной периодичностью вспышки света, требуется пара
транзисторов типа C945 или аналоговых элементов. Для первого варианта коллектор
размещается в центре, а у второго – по середине располагается база. Один или
пара мигающих светодиодов изготавливается по обычной схеме. При этом
частотность вспышек задается наличием в цепочке конденсаторов С1 и С2.

В такую систему
допустимо внедрение одновременно нескольких лед-кристаллов при монтаже
достаточно мощного транзистора pnp-типа. При этом мигающими светодиоды делаются
при соединении их контактов с разноцветными элементами, поочередность вспышек
задается генераторным модулем, а частотность – заданными программными
настройками.

Бегущие огни на светодиодах | Поделки своими руками для авто, дачи и дома

Всех приветствую сегодня рассмотрим простую конструкцию бегущей строки на светодиодах с возможностью регулировки скорости приключений.

Схема.

Схема состоит и задающего генератора на базе задающего таймера NЕ 555, который включен по схеме низкочастотного генератора прямоугольных импульсов и микросхемы CD 4017 наш аналог К561ИЕ8.

Микросхема CD 4017 из себя представляет десятичный счётчик дешифратор позволяющий переводить двоичный код в электрический сигнал.Она имеет 10 выходов и 1 ход каждый импульс на входе заставляет микросхему последовательно переключать выходы, притом в каждой промежуток времени открыть только один выход.

Нагружая выхода микросхемы светодиодами и подавая последовательность импульсов на вход мы можем наблюдать поочерёдное переключение светодиодов, при том чем выше частота входных импульсов, тем быстрее будут переключаться светодиоды.

На вход можно подавать импульс с любого генератора хоть мультивибратора, в нашем случае импульсы образует микросхема NЕ 555, а путем вращения переменного резистора R1 можно изменять частоту импульсов и скорость переключения светодиодов в целом.

Микросхема имеет 10 выходов, а значит можно подключать 10 светодиодов при том можно использовать даже линейку из двух или трех последовательно соединенных светодиодов.Я немножко не рассчитал диаметр светодиодов и они при вертикальной установки попросту не влезли, поэтому пришлось их слегка подточить, учитывайте это при сборке, либо используйте MSD светодиоды, которые можно припоять со стороны печатной платы.

Печатная плата с первого взгляда может показаться сложной, но это не так, кстати в конце статьи есть ссылка на скачивание платы.

Схема может работать с пятидесятипроцентным разбросом номиналов используемых компонентов

Обратите внимание на токограничивающие резисторы для светодиодов в моем случае их количество равно количеству светодиодов, но можно ограничиться всего одним общим резистором

Микросхемы были установлены на панельки беспаячного монтажа, особого смысла в этом нет, просто в моем случае иногда приходится повторно использовать компоненты со старых проектов, а понимаете позволяет быстро извлечь микросхемы без использования паяльника. Диапазон питающих напряжений от пяти до двенадцати вольт, ток потребления от источника в 9 вольт меньше и десяти миллиампер.Собирайте наслаждайтесь, радуйте и удивляйте близких тем более, что применение данной схемы может быть где угодно, например у меня знакомый на этой основе сделал поворотники в автомобиле, очень красиво смотрятся.

Плата в формате .lay; скачать…

Автор; АКА КАСЬЯН

Бегущие огни на транзисторах

В основу автомата «бегущий огонь» положен так называемый четырехфазный мультивибратор: он так-же работает в режиме автогенерации но в отличие от простого мультивибратора он имеет несколько транзисторов (в данном случае их четыре но возможно и больше) которые включаются по очереди в циклическом режиме.

Вообще-то, сказать откровенно, такие мультивибраторы не очень устойчивы в работе и это потребовало существенно усложнить схему введением дополнительных элементов.

Давайте рассмотрим схему устройства:

Этот автомат позволяет управлять четырьмя гирляндами ламп, рассчитанных на напряжение 220 В и ток до 0,2 А. Частота переключения гирлянд составляет примерно 0,5 Гц, но ее нетрудно изменить подбором конденсаторов времязадающих цепей для получения обычного режима поочередного переключения гирлянд.

Устройство выполнено на маломощных транзисторах VT1-VT4, которые управляют тринисторами VS1- VS4, а те, в свою очередь,- гирляндами ламп EL1-EL4.

Для повышения устойчивости введены диоды VD5-VD16.Предположим, что после включения автомата в сеть раньше других открылся транзистор VT2. Тогда окажутся закрытыми VT3, VT4, VT1, поскольку их базы через разряженный конденсатор С2, диоды VD16, VD10 и открытый транзистор VT2 будут подключены к общему проводу — плюсу источника питания мультивибратора, а значит, к эмиттерам. Со временем конденсатор С2 зарядится, и ток, протекающий через резистор R9, эмиттерный переход транзистора VT3, откроет этот транзистор. Тогда закроется транзистор VT2 — его база через диод VD11 и открытый транзистор VT3 окажется соединенной с эмиттером. Будут также закрыты транзисторы VT4 и VT1. Вскоре зарядится конденсатор С3 и откроется транзистор VT4. Остальные транзисторы закроются. Так будут поочередно переключаться каскады мультивибратора.

Диоды VD5-VD8 используются как нелинейные элементы со стабильным прямым напряжением (до 0,6 В) на них, обеспечивающим надежное закрывание транзисторов мультивибратора. Часть коллекторного тока открытого транзистора протекает через управляющий электрод соответствующего тринистора и открывает его. А тот включает «свою» гирлянду ламп. Гирлянды питаются от сети через двухполупериодный выпрямитель на диодах VD1-VD4. Для питания же мультивибратора применен простейший параметрический стабилизатор на стабилитроне VD17 и последовательно соединенных балластных резисторах R17, R18. Конденсатор С5 фильтрует стабилизированное напряжение.

В автомате использованы резисторы МЛТ-2 (R17, R18) и МЛТ-0,125 (остальные). Все конденсаторы — К50-6. Диоды VD5-VD8 могут быть любые из серии Д9; VD1-VD4 — любые другие, выдерживающие обратное напряжение не менее 300 В и выпрямленный ток более 0,2 А. Вместо стабилитрона Д814В подойдет Д810 или любой из серии Д818, а вместо тринисторов КУ101Е-КУ103В. Транзисторы могут быть любые из серий КТ361, КТ203, а также МП40-МП42 (в этом варианте базовые резисторы R3, R7, R11, R15 должны быть сопротивлением 2 кОм). Под эти детали и рассчитана печатная плата из одностороннего фольгированного стеклотекстолита. Автомат не требует налаживания, но в случае ненадежного включения той или иной гирлянды может понадобиться подбор соответствующего тринистора.

Схема и принцип её работы

Нумерация светодиодов на схеме указана в соответствии с прошивкой.

Оцените статью:

Схема бегущих огней на светодиодах и трех биполярных транзисторах – трехфазный генератор мультивибратор « ЭлектроХобби

Схема бегущих огней на светодиодах и трех биполярных транзисторах – трехфазный генератор мультивибратор « ЭлектроХобби

Блог Принципиальные Cхемы

В этой статье вашему вниманию предлагаю рассмотрение весьма простой схемы трехфазного мультивибратора. Данный генератор собран на биполярных транзисторах типа КТ815, которые еще у многих должны быть в старых запасах. Специфика работы этого мультивибратора заключается в том, что переключение состояний вкл/выкл нагрузки в коллекторной цепи транзисторов происходит в последовательном режиме. То есть, это схема самых простых, так называемых бегущих огней. Как видно на схеме мы имеем три одинаковых транзисторных каскада.

В работе схемы этих каскадов заложено следующее действие – включение (открытие транзистора) предыдущего каскада способствует выключению (закрытию транзистора) последующего. И все это приводит к циклическому переключению состояний вкл/выкл по очереди всех каскадов. В результате мы получаем эффект бегущих огней на светодиодах.

Для начала, чтобы новичкам был более понятен принцип действия этой схемы, предлагаю разобраться с работой отдельных электронных компонентов и узлов. Для начала стоит сказать про работу биполярного транзистора. Основным условием открытия биполярного транзистора является наличие тока на базо-эмиттерном переходе и величины постоянного напряжения величиной около 0,6 вольт. Причем для транзисторов N-P-N проводимости на базу должен подаваться плюс, а на эмиттер минус. Если мы имеем дело с противоположной проводимостью, а именно типа P-N-P, то на базе для открытия транзистора должен присутствовать минус, а на эмиттере плюс. Если же на базо-эмиттерный переход транзистора будет подаваться напряжение противоположного тому, которое нужно, то этот транзистор закроется еще сильней.

Теперь важный момент о электролитических конденсаторах, о котором стоит знать новичкам. Дело в том, что общеизвестно – на полярный конденсатор можно подавать максимально допустимое напряжение (которое указано на его корпусе) только в соответствии с той полярностью, которая указана на этом конденсаторе. То есть, на электролитических конденсаторах указано, где у него плюсовой вывод, а где минусовой. Если же мы на полярный конденсатор приложем напряжение противоположной полярностью, то данный компонент просто выйдет из строя. Но есть одно НО! Такую противоположную полярность допустимо прикладывать на конденсатор, если величина напряжения мала (в нашей схеме мы будет дело иметь с напряжением 0,6 вольт). И еще если эта противоположная полярность на полярный конденсатор подается непродолжительное время.

Теперь что касается принципа действия самой этой схемы бегущих огней на светодиодах. Итак, в момент подачи напряжения питания на схему в начальный момент начинают открываться все транзисторы.

И не короткое время все светодиоды начинают светится. Но дело в том, что поскольку не существует двух абсолютно одинаковых электронных компонентов (по параметрам), небольшой разброс будет в любом случае. То наиболее медленный транзисторный каскад не успев полностью открыться, полностью и быстро закроется предыдущим каскадом. И с этого момента начинается эффект бегущих огней. Причем частота переключения каскадов зависит от емкости имеющихся в схеме конденсаторов (C1-C3). Чем больше емкость конденсаторов, тем медленнее будет переключение каскадов.

Само же переключение между каскадами происходит так. К примеру, в первом каскаде транзистору VT1 получилось полностью, быстро открыться. За небольшой промежуток времени все конденсаторы успели немного подзарядится. Когда VT1 открылся, то плюсовой вывод конденсатора C1 притянулся на минус схемы. И получилось, что некий заряд конденсатора сделал так – на базе транзистора VT2 оказался минусовой потенциал, а на эмиттере этого транзистора оказался плюс.

А как я раньше уже написал, противоположная полярность только сильнее закроет транзистор. Следовательно VT2 у нас быстро закроется (после полного открытия VT1).

Закрытое состояние транзистора VT2 способствует тому, что следущий транзистор будет у нас открытым. И при этом еще происходит полный процесс заряда конденсатора C2. Плюсовая обкладках этого конденсатора заряжается плюсом, идущим от светодиода и тока ограничительного резистора, а минусовая обкладка заряжается минусом, через базо-эмиттерный переход VT3. Но в это время постепенно происходит разрядка конденсатора C1 (который способствует закрытому состоянию VT2). Как только C2 разрядился, на нем начинает накапливаться заряд с противоположной полярностью. О ней я писал чуть выше. Ток заряда протекает через резистор R2. Как только напряжение на C1 поднимется до величины 0,6 вольт, то транзистор VT2 полностью откроется, и поспособствует закрытию VT3. То есть следующего каскада. Ну, а далее все эти процесс открытия и закрытия транзисторов будут повторяться циклически, тем самым создавая эффект бегущих огней.

С принципом действия разобрались, теперь что касается количества светодиодов. Дело в том, что если в каждый каскад схемы поставить только по одному светодиоду (или одной светодиодной матрице), то при работе схемы эффект бегущих огней будет не так очевиден. Переключение светодиодов будет больше напоминать хаотический порядок. Хотя это только на первый взгляд (обман восприятия). Чтобы эффект бегущих огней был более явный, то лучше в каждый каскад поставить хотя бы по три светодиода (или светодиодных матрицы). После чего все девять светодиодов (во всех трех каскадах) расположить со смещением на один. То есть, чтобы второй светодиод первого каскада располагался за двумя первыми светодиодами двух других каскадов. В этом случае при работе схемы мы увидим более отчетливее эффект бегущих огней.

Видео по этой теме:

P.S. Данную схему можно использовать к примеру в поворотниках авто, что сделает их по своему уникальными и красивыми. Либо же эту схему применить елочной гирлянде. И получить также красивое перемигивание новогодней елки. Хотя данная схема трехфазного генератора мультивибратора может быть использована и во многих других целях. Причем, если поэкспериментировать с количеством и разным расположением светодиодов, то можно получить также некоторое множество различных световых эффектов.

Поиск по сайту

Меню разделов

Светодиодная трасса Рыцаря дорог | Светодиодные ходовые огни|Схема светодиодных гонщиков|Двусторонние ходовые светодиоды

В этой статье мы рассмотрим различные схемы светодиодных ходовых огней, которые также называются светодиодными схемами Knight Rider. Эти схемы можно использовать на автомобиле, мотоцикле, велосипеде и т. д., поскольку они будут привлекать внимание зрителей.

[adsense1]

Мы создали 4 различных схемы светодиодных ходовых огней, используя очень простые компоненты. В первой схеме мы реализовали мигание светодиодов с помощью нестабильного мультивибратора на основе транзисторов.

Вторая схема основана на микросхеме CD4017, где у нас есть светодиоды Chasing. При этом светодиоды просто включаются один за другим в последовательном порядке. Третья схема также реализована на CD4017. В этой схеме светодиоды будут светиться по другому образцу, т. е. светодиоды, работающие в двух направлениях.

В конечной цепи светодиод сначала движется в одном направлении, а затем движется в обратном направлении. Это означает, что модель такая же, как маятник, когда он движется вперед и назад.

Эта схема может быть использована для украшения автомобиля или может быть полезна в момент кризиса, когда у вас сломалась машина и вам нужна помощь.

Мы увидим детали каждой из этих цепей, такие как принципиальная схема, необходимые компоненты и работа в следующих разделах.

Связанный пост: Схема светодиодных рождественских огней

[adsense2]

Схема

Простая схема светодиодных ходовых огней (мигающие светодиоды)

В этом проекте мы разработали простую схему мигающих светодиодов. Мы использовали два набора светодиодов (3 с одной стороны и 3 с другой), которые будут включаться поочередно, так что результатом будет яркое мигание светодиодов.

Принципиальная схема

Необходимые компоненты

2 x 2N2222A (транзистор NPN)
2 конденсатора 22 мкФ – 50 В (поляризованные)
Резистор 2 x 46 кОм (1/4 Вт)
6 x 8 мм ярко-белый светодиод
Блок питания 12 В
Соединительные провода
Макет

Работа над проектом

Из принципиальной схемы видно, что проект основан на простом нестабильном или свободном мультивибраторе. При включении схемы один транзистор будет включен (в насыщении), а другой будет выключен (отсечка).

Если Q1 включен, а Q2 выключен, конденсатор C2 будет заряжаться через светодиоды. Поскольку светодиоды подключены на пути тока, они загорятся.

В это время транзистор Q2 закрыт из-за разрядки конденсатора C1 (поскольку отрицательная пластина подключена к базе Q2). По истечении постоянной времени C1R1 конденсатор C1 полностью разряжается и начинает заряжаться через R1.

Направление зарядки обратное. Когда конденсатор заряжается, он создает достаточное напряжение (0,7 В), чтобы открыть транзистор Q2. В это время конденсатор С2 начинает разряжаться через транзистор Q2.

Когда пластина конденсатора C2, которая подключена к базе транзистора Q1, становится отрицательной, транзистор Q1 выключается, и этот набор светодиодов выключается.

Теперь конденсатор С1 начинает заряжаться от светодиодов соответствующей серии (через базу Q2). Поскольку этот набор светодиодов подключен к текущему пути, они будут включены.

Теперь конденсатор С2 разряжается и после полной разрядки начнет заряжаться через R2. По мере накопления заряда в конденсаторе C2, когда напряжение достигает 0,7 В, транзистор Q1 открывается. С этого момента процесс повторяется, как и раньше.

Схема прослеживания светодиодов с использованием CD4017 и 555

Второй проект серии LED Knight Rider представляет собой схему прослеживания светодиодов с использованием счетчика декад CD4017 и микросхемы таймера 555. Мы увидим принципиальную схему, используемые компоненты и работу этого проекта.

.

1 x 555 ИС таймера

1 резистор 18 кОм (1/4 Вт)

1 резистор 2,2 кОм (1/4 Вт)

1 x 100 кОм Потенциометр

1 x 1 мкФ – конденсатор 50 В (поляризованный)

1 x 0,1 нФ керамический дисковый конденсатор (100 пФ, код 101)

10 ярко-белых светодиодов размером 8 мм

Соединительные провода

Источник питания 5 В

Макет

Работа над проектом

В этом проекте мы разработали простую схему следования светодиодов, в которой светодиоды включаются один за другим, создавая эффект преследования одного светодиода другим. Теперь мы увидим работу этого проекта.

Первое, что мы замечаем на принципиальной схеме, это то, что в схеме есть две части: часть таймера 555 и часть интегральной схемы счетчика декад CD4017 со светодиодами. Микросхема таймера 555 в этом проекте сконфигурирована как нестабильный мультивибратор.

В этом режиме генерирует импульс, частота которого определяется составляющими R1 (2,2 кОм), R2 (18 кОм), VR1 (100 кОм) и C1 (1 мкФ). Частоту импульса можно контролировать, регулируя потенциометр 100 кОм.

Этот импульс подается на интегральную схему счетчика декадов CD4017 в качестве его тактового входа. Понимая работу CD4017, для каждого тактового импульса, который он получает на входе тактового сигнала, счетчик увеличивается на 1, и в результате каждый выходной контакт будет ВЫСОКИМ для каждого соответствующего тактового импульса.

Так как это счетчик декад, мы получим 10, а поскольку мы подключили яркие белые светодиоды к выходным контактам, каждый светодиод будет включен, когда соответствующий контакт станет ВЫСОКИМ.

После 10 тактовых импульсов счет сбрасывается и начинается сначала. Если бы светодиоды были размещены по кругу, мы бы почувствовали и выглядели бы как эффект погони за светодиодами.

Двухсторонние работающие светодиоды с 11 светодиодами, CD4017 и микросхема таймера 555

Это еще одна схема работающих светодиодов, но разница между этой и предыдущей схемой работающих светодиодов и этой схемой заключается в том, что в предыдущей схеме она была разработана как односторонняя схема светодиодов, тогда как в этой схеме светодиоды будут работать двумя способами.

Принципиальная схема

Необходимые компоненты

1 x CD4017 ИС счетчика декад
1 x 555 ИС таймера
1 резистор 18 кОм (1/4 Вт)
1 резистор 2,2 кОм (1/4 Вт)
1 резистор 470 Ом (1/4 Вт)
1 x 100 кОм Потенциометр
1 x 1 мкФ – конденсатор 50 В (поляризованный)
1 x 0,1 нФ керамический дисковый конденсатор (100 пФ, код 101)
8 x 1N4007 PN-переходные диоды
11 ярко-белых светодиодов размером 8 мм
Соединительные провода
Блок питания 12 В
Макет

Работа над проектом

Работа над проектом «Двусторонние бегущие светодиоды» аналогична схеме «Схема поиска светодиодов», за исключением того, что ориентация светодиодов отличается. Сейчас мы увидим работу этого проекта.

Часть таймера 555 (работа аналогична описанной в приведенной выше схеме) генерирует импульсный сигнал, который подается на счетчик CD4017 в качестве тактового входа. Сначала загорится светодиод LED6, подключенный к Q0 CD4017.

Затем загорятся светодиоды LED5 и LED7, которые подключены к Q1 CD4017. Соединения продолжаются, как показано на принципиальной схеме, и этот процесс продолжается до Q5, который подключен к LED1 и LED11. До этого шага одностороннее свечение светодиода будет завершено.

Для двустороннего свечения светодиода Q6 подключается к LED2 и LED10, Q7 подключается к LED3 и LED9 и так далее.

Конечным эффектом будет двухсторонняя работа светодиодов, и последовательность будет следующей: LED6 (Q0), LED5 – LED7 (Q1), LED4 – LED8 (Q2), LED3 – LED9.(Q3), LED2 – LED10 (Q4), LED1 – LED11(Q5) в одну сторону, затем LED2 – LED10 (Q6), LED3 – LED9 (Q7), LED4 – LED8 (Q8), LED5 – LED7 (Q9) .

Электрическая схема LED Knight Rider Электрическая схема: Светодиодные ходовые огни — Светодиодная схемная схема Knight Rider

Компоненты, необходимые для схемы:

IC
NE555 – 1
CD4017 – 2
Резистор
- R1 (1K) – 1
- Р2 (100К) – 1
- R3 (10 тыс. ) – 1
ВР1 (100К) – 1
С2, С1 (0,1 мкФ) – 2
Д1-Д9 (1N4148) – 9
Транзистор (BC547) – 1
LED1-LED9 – 9

Описание:

Для ознакомления с рабочей схемой важно ознакомиться с отдельными контактами.

Эта микросхема имеет 16 контактов, из которых 3 являются входными, 10 предназначены для вывода и один контакт для заземления, один контакт питания и один левый для выполнения. Как показано ниже, схема выводов микросхемы CD4017.

1. Входной контакт:

Контакт сброса (контакт 15) – С помощью этого контакта счетчик сбрасывается на ноль. Предположим, вы хотите, чтобы счетчик начинал считать с третьего контакта, тогда вам нужно подключить четвертый выход с 15-м контактом. Таким образом, после каждого третьего вывода счет автоматически начинается с нуля.
Тактовый вывод (вывод 14) — выход будет обеспечиваться каждый раз, когда вывод 14 микросхемы переходит в состояние высокого уровня. Как и для начального импульса тактового импульса, вывод 3 даст вам вывод, аналогично для поступления следующего тактового импульса вывод будет обеспечен выводом 2 и так далее. После 10 тактового импульса он снова начнется с выхода Q0.
Контакт блокировки часов (контакт 13) — этот контакт используется для изменения состояния счетчика с ON на OFF и наоборот. Контакт 13 должен достичь максимального состояния, если вы хотите выключить счетчик. Если он находится в высоком состоянии, то он не будет обращать внимание на тактовый импульс, никаких проблем, сколько раз вы нажимаете переключатель, означает, что счет не будет идти вперед. Контакт 13 в нашей схеме заземлен.

2. Выходной контакт (контакты Q0 – Q9) – Последовательно с этих контактов поступают выходные данные. Например, контакт 3 даст вам выход для первого импульса и так далее.

3. Контакт заземления (контакт 8) и контакт питания (контакт 16) – Для работы IC контакт 8 обеспечивает заземление, а питание обеспечивается контактом 16.

4. Выносной контакт (контакт 12) – С помощью этого контакта можно подключить одну или более ИС CD4017. Предположим, вы хотите подключить еще один CD4017, затем подключите контакт 12 с входными часами его потомка. Вывод переноса основного CD4017 связан со вторым входом синхронизации аналогично второму выводу переноса связан с третьим входом синхронизации и так далее. Вы можете увидеть это на принципиальной схеме.

NE555 и CD4017 — это две микросхемы, на которых основана схема вместе с некоторыми другими компонентами. В этой схеме таймер IC 555 используется как нестабильный генератор.

IC CD4017 используется в качестве счетчика/драйвера CMOS. Каждый раз, когда он достигает тактового импульса, он получает тактовый импульс через тактовый вход, и все 10 выходов включаются последовательно. Это хорошо известная IC, и она очень полезна в различных других проектах, а именно Light Chaser, Matrix Die.

IC NE555 в этой схеме используется как нестабильный режим, используемый для выработки тактового импульса для схемы. Это используется для подачи колебательной волны на контакт 3 микросхемы IC1, которая предназначена для вывода.

С помощью VR1 можно изменить скорость колебаний. 555 частота колебаний таймера может быть рассчитана по формуле:

f=1. 44/(R1+2* (VR1) *C1)

В этой схеме счет будет начинаться от 0 до 16, так как мы использовали два декадных счетчика. IC2 в схеме выполняет подсчет от 0 до 9, а с помощью диодов остальную часть подсчета будет выполнять IC3.

В случае, когда таймер 555 получает питание, контакт 3 выхода IC1 подается на контакт 14 CD4017 декады, который, в свою очередь, дает тактовый импульс для работы IC2. CD4017 начинает значение своего счетчика с нуля (поскольку он имеет встроенный счетчик) после получения тактового входа.

И после того, как контакт 14 переместится на высокий уровень, он перенаправляется один за другим на каждый контакт. Как и на первом этапе, выход Q0 будет поступать на контакт 3, а LED1 будет мигать, а LED2 будет светиться с контакта 4 и так далее.

Когда счетчик достигает контакта 11, т.е. девятого выхода, он создает временный высокий уровень, который связан с контактом 13 (блокировка часов). Тактовый импульс с вывода 14 будет проигнорирован, если на выводе высокий уровень, а счет останавливается микросхемой IC2.

И взамен этих вывод 15 IC3 стал низким, потому что ранее транзистор BC547 находился в высоком состоянии. И вывод 15 IC3 сбрасывается в низкое состояние из-за этого низкого сигнала на короткий момент и вывода счетчика статистики IC3 с Q0 (вывод 3) и перемещается вперед один за другим.

Когда он достигает Q8, который является контактом 9, который снова соединен с контактом 13 IC3 из-за остановки счета IC3 независимо от входного сигнала. Контакт 14 игнорирует тактовый импульс, если на контакте 13 высокий уровень, что означает прекращение счета IC3.

И это еще раз приведет к сбросу вывода 15 IC2, и теперь подсчет начнется с IC2, подсчет IC3 отключен.

Это также означает, что когда IC2 отсчитывает выход от IC3, он останавливается аналогично тому, как IC2 останавливается при подсчете IC3. Следовательно, выходные сигналы, поступающие от IC3, передаются в обратном направлении к IC2.

Схемы секвенсора светодиодного освещения (Running Light)

Вот схема секвенсора светодиодного освещения с использованием CD4017 и IC-555. Таймер IC 555 генерирует нестабильный мультивибратор или низкочастотный генератор. Он отправляется на IC-4017, циклически повторяя последовательность из 10 счетов. Затем каждый светодиод загорается по одному и повторяется до первого. Это последовательность мигающих огней.

Мы можем регулировать скорость с помощью резистора и конденсатора на схеме IC-555.

Простая схема секвенсора 12 светодиодов

Как это работает

Детали, которые вам понадобятся

20 светодиодных ходовых огней

Светодиодные стрелочные ходовые огни для автомобиля безопасности

Как это работает

Детали, которые вам понадобятся

Вот схема светового секвенсора с 12 светодиодами, использующая CD4017 и NE555 в качестве основных компонентов. Мы модифицировали его из схемы LED Chaser. Разница в том, что свет начинается с двух концов, а затем встречается в середине, и оба возвращаются к началу, и процесс повторяется. (Продолжить чтение для лучшего понимания)

Как это работает

Схема может быть легко разделена на две части следующим образом:

Генератор импульсов
Счетчик и светодиод

Во-первых, секция генератора импульсных сигналов включает IC1-NE555, R1, VR1, C1 и С2. Выходной сигнал с контакта 3 будет иметь прямоугольную форму, частоты которой можно регулировать с помощью VR1.

Во-вторых, счетчик получает этот сигнал на вход (вывод 14) декадного счетчика IC2.

Затем IC2 будет непрерывно считать входной сигнал и выводить «1» на контакты 3, 2, 4, 7, 10, 1, 5, 6, 9.и 11 соответственно.

Соединительные светодиоды для отображения в этой схеме увидят, что светодиод работает в двух направлениях от средней части.

Запчасти вам понадобится

IC1: NE555 Таймер
IC2: CD4017, счетчик десятилетия с 10 декодированными выходами IC
C1: 1 мкф 50 В, Электролитические конденсаторы
C2: 0,01 мкф 50V, Ceramic Capacitors
7. : 10 мнеелет 50V -50. R1, R2: 1,5 кОм, 0,25 Вт Допуск резисторов: 5 %
R3: 220 Ом, 0,25 Вт Допуск резисторов: 5 %
VR1: 100 кОм Потенциометр
LED1-LED12, на ваше усмотрение
D1-D10: 1N4148, 75В 150мА
B1: 9В батарея или блок питания от 5В до 12В

Мы попытались собрать эту схему на макетной плате. Это работает нормально.

Попробуйте повернуть VR1, чтобы отрегулировать скорость ходовых огней.

Узнайте: как работает схема таймера NE555

Схема 20 светодиодных ходовых огней

Эта схема представляет собой схему, работающую на чередующихся двух цветах. Он использует 2-цветный светодиод со встроенным 3-контактным одиночным. Это прогонит свечение каждого светодиода до конца. Получается чередование с другим цветом. В любом случае на луну на первый конец луны, затем светодиодный конец первого светодиода. Схема состоит из микросхемы И-НЕ. Две схемы IC на 10 счетчиков и триггер IC JK.

Работа схемы разделена на 3 набора. Это набор генераторов сигналов, набор индикации и управления. Установите генератор сигналов IC1a, а IC1b номер 4011 является генератором сигналов. R2, R3, C2 определяют генерируемую частоту.

Сигнал подается на набор отпечатков номер 4011 IC2 и IC3. 10 цепей счетчика для вывода на светодиод, и это то же самое, но работа должна выполняться одна на стороне.

Таким образом, сигнал с контакта 11 IC 2 и проверен на D2 и D3, на контакт 3 IC4. Интегральная схема IC 4 представляет собой JK-триггер, подключенный к T-триггеру. Входной сигнал контакта 3 и контакт 1 является выходным сигналом. Который посылает сигнал сбросу IC либо перестает работать. IC4 на годовщину, он будет выведен в первый раз, в отличие от pin1. IC3 заставит работать, IC2 остановлен.

IC2 управляется сигналами с контакта 1 IC4 на IC1c. До управления IC2. IC3 снова подключается к контактам 1 через D1 для управления.

Светодиодный стрелочный ходовой огонь для автомобиля безопасности

Представьте, что ваша машина сломалась по дороге домой. Батарея повреждена или разрядилась.

В то время, очень поздно ночью.

Как заставить заднюю машину знать И тормозить. Для снижения аварийности. Эта схема ходовых огней со светодиодной стрелкой может вам помочь.

Как это работает

См. схему ниже. Это один из типов схемы светодиодного чейзера. Кроме того, он может управлять светодиодами. Мы должны сформировать много цепей, верно?

В этой схеме используются цифровые микросхемы CMOS, CD4093, CD4520 и CD4094.
Используйте всего 17 светодиодов. Чтобы показать на форме стрелки.

Регулировка скорости резисторами R1.

При подаче питания на схему IC1.

Схема генератора генератора IC вентиля И-НЕ подключена к генератору входных сигналов к выводу 1 IC2 и выводу 3 IC3.

При получении сигнала от IC1 IC2 будет подавать сигнал из логики в двоичный код.

Затем отправляется на контакт 5 и контакт 6 IC1, IC1, который будет обрабатывать вентиль И-НЕ.

IC3 — это сигнал от IC1 для обработки и экспорта контактов 4, 5, 6 и 7. Затем поступает в базу транзистора на контакты Q1-Q4.

Любая работа с транзистором, подключенным к контактному коллектору светодиода, приведет к свечению.

Для формата 17 светодиодов, расположенных в виде стрелок направления.

Детали, которые вам потребуются

Полупроводники
IC1: CD4093, Quad 2 входа Schmitt NAND Gate IC
IC2: CD4520, CMOS Dual Binary Up-Counter
IC3: CD4094, 8-битный регистр сдвига 3-STATEch со сдвигом Выходы
Q1-Q4: BC337, 45 В 0,8 А NPN Транзистор
LED1-LED17: Как вам нравится

0,25 Вт Резисторы, допуск: 5 % R5, R7, R9: 4,7K
R10, R11, R12: 470 Ом
R13: 270 Ом

C1: 4,7 мкФ 25 В Электролитический
C2: 220 мкФ 25 В 220 мкФ 25 В

Схемы погони за светодиодами — Knight Rider, Scanner, Reverse-Forward, Cascade

В статье обсуждается создание 9 интересных схем погони за светодиодами, которые не только создают красивый эффект бегущего света, но и просты в сборке.

Мы также обсудим, как преобразовать их в конструкцию, широко известную как схема охотника за рыцарями дорог.

Они в основном включают светодиоды, а также лампы с питанием от сети через симисторы. Предлагаемая схема является бестрансформаторной и, следовательно, очень компактной и легкой.

Содержание

Что такое Light Chaser

Light Chaser — это декоративные светильники или светодиоды, расположенные в различных движущихся узорах, которые создают эффект преследующего или бегущего света. Они выглядят очень интересно и, безусловно, привлекают внимание, поэтому такие типы освещения приобрели огромную популярность в современном мире.

Хотя для более сложного освещения может потребоваться включение микроконтроллерных ИС, более простые, но очень интересные световые эффекты могут быть созданы с помощью обычных ИС, таких как IC 4017 и IC 555, как показано ниже. Эта конструкция требует очень мало компонентов для конфигурации.

Схема простого светодиодного чейзера (потенциометр на 100 кОм можно отрегулировать, чтобы получить любую желаемую скорость чейка)

Список деталей

Все резисторы на 1/4 Вт 5%, если не указано иное

1K = 11nos
10K = 2nos
100K pot = 1no

Capacitors

0.01uF ceramic disc
10uF/25V electrolytic
Semiconductors

LEDs RED, 5mm High Bright or as desired = 11 номеров
IC 4017 = 1 номер
IC 555 = 1 номер

Для изучения распиновки и технического описания IC 4017, пожалуйста, обратитесь к этой статье
. статья

Как видно из этой конфигурации, в ответ на импульсы от IC 555, IC 4017 генерирует бегущую или преследующую световую картину через подключенные 10 выходных светодиодов. Схема погони повторяется от начала до конца, пока IC 555 продолжает пульсировать на выводе № 14 IC 4017.

Как рассчитать скорость погони

Скорость погони можно легко отрегулировать, определив правильную частоту. IC 555, как описано ниже:

Формула для частоты IC 555: = 1/T = 1,44 / (R1 + R2 x 2) x C, где R1 — резистор между выводом № 7 и положительной линией, R2 — резистор между выводом № 7 и выводом № 6/2. C — это конденсатор между контактом № 6/2 и землей, он должен быть в фарадах.

TL = 0,693 x R2 x C (TL относится к времени LOW или времени OFF частоты)

TH = 0,693 x (R1 + R2) x C (TH относится к времени HIGH или времени ON частоты)

D = рабочий цикл = (R1 + R2) / (R1 + 2R2)

Или,

R1 = 1,44 x (2 x D-1) / (F x C)

R2 = 1,44 x (1 — D) / (F x C)

также может быть модифицирован для использования с лампами, работающими от сети.

Несмотря на то, что приведенный выше дизайн выглядит великолепно, можно создать еще более сложные и интересные световые эффекты, используя ту же комбинацию IC 4017 и IC 555, путем небольших модификаций, как описано ниже:

Светодиодная схема Knight Rider Chaser

Первая концепция, представленная здесь, в основном представляет собой схему генератора эффекта бегущего света, очень напоминающую эффект, создаваемый популярным автомобилем «Рыцарь дорог».

Схема в основном состоит из IC 555 и IC 4017 для реализации необходимых функций. IC 555 используется для генерации тактовых импульсов, которые подаются на тактовый вход IC 4017.

Эти тактовые импульсы, полученные от IC555, преобразуются в последовательность или эффект последовательности светодиодов, подключенных к различным выходам IC. 4017.

В обычном режиме IC 4017 генерировал бы простую последовательность включения светодиодов от начала до конца, при этом светодиоды загорались бы и выключались один за другим в порядке последовательности со скоростью, определяемой частотой возбуждения IC555. , это будет повторяться постоянно, пока на устройство подается питание.

Однако в предлагаемой схеме погони за светодиодами Knight Rider выход IC4017 сконфигурирован особым образом с использованием группы диодов, которые позволяют последовательности вывода производить последовательность подключенных светодиодов туда и обратно, хотя и через 6 светодиодов. только в отличие от 10 светодиодов, как в обычном режиме.

Как это работает

Как видно на первой принципиальной схеме, конструкция создает эффект обратного движения светодиодов вперед в ответ на тактовый сигнал, генерируемый микросхемой IC555, которая в основном подключена как нестабильная.

Частоту этой нестабильности можно изменить, отрегулировав соответствующий потенциометр 500k, который, в свою очередь, влияет на скорость последовательного включения светодиодов.

Вся схема питается от компактной бестрансформаторной схемы питания, что позволяет избежать громоздких трансформаторов или дорогостоящих импульсных источников питания.

Эта схема также может быть модифицирована для освещения лампами, работающими от сети, путем включения нескольких симисторов в сочетании со светодиодами, имеющимися на выходах.

На втором рисунке показана полная схема, где мы видим 6 симисторов, подключенных к концам выходных светодиодов через резисторы номиналом 1 кОм.

Опять же, этот рыцарь-гонщик с питанием от сети не зависит от громоздких блоков питания, а использует простой емкостной источник питания для реализации предлагаемого эффекта бегущего света или погони за светодиодом.

ПРЕДУПРЕЖДЕНИЕ: ЦЕПЬ НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ПИТАНИЯ, ПОЭТОМУ ОЧЕНЬ ОПАСНА ДЛЯ ПРИКАСАНИЯ В ПОДКЛЮЧЕННОМ И НЕКРЫТОМ СОСТОЯНИИ.

Список деталей

1K = 1
22K = 1
1M = 1
10 Ом = 1
500K pot = 1
1uF/25V = 1
1000uF/25V = 1
0.47uF/400V PPC = 1
12V zener 1 watt = 1
1N4007 diodes = 4
1N4148 diode = 10
Светодиоды = 6
IC 4017 = 1
IC 555 = 1

ВИДЕЙСКИЙ КОМПЛЕКТ:

Knight Rider Circuit с использованием 220V Mains
Knight Rider Chircer, используя chaseser 12V. также эффективно использовать для автомобильной установки, внеся следующие изменения в приведенную выше схему. На схеме показано, как конструкцию можно использовать для подсветки автомобиля автомобильными лампами на 12 В.
2) Схема светодиодного сканера, тип Mustang
В следующей идее также используется схема поиска, которая создает иллюзию типа светодиодного сканера за счет различных последовательных режимов освещения на подключенных светодиодных матрицах. Идею предложил г-н Дэнели Сукнанан.
Технические характеристики
Я хочу собрать новый фонарь Knight Rider Mustang для своего автомобильного совка. Я прочитал следующее. Он состоит из 480 отдельных светодиодов, расположенных в три ряда по 80 в каждом ряду, а затем разделенных на две стороны.
Мой вопрос в том, как вы его строите. Размер, с которым я хочу работать, составляет 12 дюймов в длину и 1/2 дюйма в ширину. Сколько рядов светодиодов я получу по этому размеру. Какой светодиод использовать? Что можно использовать для корпуса диффузора? Что использовать для блока управления.
Дизайн
В реальном светодиодном сканере Knight Rider, как показано на видео, имеется целых 29 функций, если быть точным, реализация которых практически невозможна с использованием дискретных компонентов и без использования микроконтроллеров. , однако здесь мы увидим, как некоторые из них можно сделать, используя всего несколько компонентов. Основные две функции предлагаемой схемы светодиодного сканера Mustang можно оценить, как указано в следующем описании:
1) Светодиоды загораются в виде полос с двух концов полосы и встречаются в центре, ярко освещая весь модуль.
В следующей последовательности светодиоды начинают гаснуть в той же последовательности, что и выше, с крайних крайних концов, пока все светодиоды не погаснут.
Скорость или скорость вышеописанных процедур регулируются с помощью горшка в соответствии с индивидуальными предпочтениями.
2) Вторая последовательность сканирования аналогична предыдущей, за исключением процедуры выключения, которая выполняется для всех светодиодов одновременно, а не по одному.
Вышеуказанные две функции могут быть легко реализованы с помощью пары микросхем 74LS164 и генератора на ИС 555, как показано на следующей принципиальной схеме:
Принципиальная схема
Ищете схему светодиодного эффекта метеоритного дождя? Пожалуйста, ознакомьтесь с этой статьей
Использование IC 74LS164 в качестве контроллера
В показанной схеме светодиодного освещения сканера Mustang используется пара 8-битных параллельных сдвиговых регистров IC 74LS164 , управляемых IC555, сконфигурированным как часовой генератор.
Схема может быть понята при рассмотрении следующих двух режимов в конструкции:
Как видно из приведенной выше принципиальной схемы, 3-полюсный 9-позиционный переключатель используется в качестве переключателя для имитации двух функций, описанных в предыдущий раздел выше.
В режиме 1 S1 подключен, как показано на принципиальной схеме, в этом положении светодиоды загораются в виде последовательной светодиодной полосы с каждым нарастающим фронтом тактового сигнала от IC555 до тех пор, пока не загорятся все светодиоды и не достигнет конечного «высокого уровня». контакт 16, когда T1 мгновенно сбрасывает обе микросхемы, производящие мгновенное отключение всех светодиодов одновременно. В реальном прототипе светодиоды от Q9—-Q16 должен быть расположен таким образом, чтобы Q16 был обращен к Q8, а Q9 был обращен к внешнему концу соответствующей полосы.
Как только это происходит, новый цикл начинается заново, и цикл повторяется до тех пор, пока положение S1 не изменится.
Режим №2
В режиме 2 давайте рассмотрим переключатель S1, подключенный к положительному источнику питания, таким образом, S1a подключается к линии +5 В, S1b подключается к коллектору T1, а S1c к R5. Также контакт сброса 9 IC1 и IC2 соединяется с коллектором T1, база которого, как видно, сконфигурирована с последним выходом Q16 IC2.
При включении питания светодиоды начинают светиться в режиме BAR, как и раньше, от Q1 до Q8 и от Q9 до Q16 в ответ на каждый тактовый импульс, подаваемый нестабильной IC 555 на контакте 8 двух IC 74LS164. Теперь, как только высокий уровень на сдвигающих выходах достигает вывода 16, T1 мгновенно инвертирует и передает низкий уровень на последовательные выводы 1, 2 ИС, так что теперь светодиоды начинают отключаться один за другим в массивах в той же последовательности, что и он загорался в ответ на каждые часы от IC 555.
Последовательность светодиодов продолжает повторяться
Процедура продолжает повторяться до тех пор, пока положение переключателя S1 не изменится с его текущего положения. Вышеуказанные две функции довольно легко реализуются, и наши светодиоды сканируют весь массив точно так же, как на самом деле. Сканер Mustang должен работать, однако с двумя вышеупомянутыми функциями функции выглядят очень ограниченными, и мы хотели бы добавить еще несколько функций, которые можно увидеть в исходном видео.
Я буду обновлять статью, добавляя новые функции, а пока давайте узнаем, как светодиоды могут быть сконфигурированы для описанной выше конструкции сканера в соответствии с запросом, сделанным г-ном Дэннелом. Для простоты расчета и конфигурации мы включили 32 + 32 светодиода на каждую левую и правую полосы.
Расположение и детали подключения можно проверить с помощью следующей схемы:
Включение быстрой последовательности вверх/вниз
Еще одна интересная функция сканера, которую можно легко добавить к приведенной выше схеме с функцией, обеспечивающей быстрое последовательное перемещение туда и обратно по две полосы в группах по четыре.
Это можно легко сделать, переключив расположение, при котором T1 останавливается, когда все светодиоды включаются в виде полос.
Теперь в этом положении 4017 с собственным генератором появится на сцене, его выходы быстро выключат горящие светодиоды в обратном порядке. Переключение может быть выполнено с помощью биполярных транзисторов, которые в процессе заземляют соответствующие аноды светодиодов.
Итак, теперь у нас есть три интересные последовательности сканирования, включенные в нашу собственную самодельную схему светодиодного сканера мустанга. Любые другие возможные решения приветствуются читателями.
3) Схема светодиодного чейзера с медленным регулируемым эффектом затухания
В третьей схеме ниже обсуждается холодная чейзерная светодиодная световая цепь, которая имеет эффект медленного перехода с временной задержкой затухания по всему свету последовательных светодиодов. Идею предложил г-н Тамам
Технические характеристики
Я хочу разработать схему, состоящую из одинаковых номеров. красных, зеленых, синих, желтых, фиолетовых, оранжевых и белых светодиодов. Я хочу, чтобы эти светодиоды имели непрерывный и плавный эффект перехода, например
ниже,
. Сначала красная ветвь светодиодов загорается в течение заданного времени, затем медленно гаснет, а затем зеленая ветвь светодиодов появляется и исчезает. затем следующая ветвь исчезает и так далее.
Я хотел бы контролировать задержку времени перехода, время освещения, время появления или исчезновения, если это возможно. И я не хочу использовать для этого какую-либо программируемую микросхему. Поэтому, пожалуйста, дайте мне знать, если это возможно без какой-либо программируемой микросхемы. Это нормально, даже если мне нужно несколько IC для выполнения работы. Ты просто покажи мне дорогу!!
Еще раз большое спасибо за ваше драгоценное время и за быстрый ответ! Жду вашего ответа!!
Принципиальная схема
Конструкция
Предложенная схема чеканки и замирания светодиодов может быть понята с помощью приведенной выше схемы и следующего описания: декадный счетчик IC 4017 и тактовый генератор с нестабильной конфигурацией IC 555.
Эта микросхема 4017 генерирует высокий логический уровень последовательности (равный напряжению питания) на всех своих выходных контактах в ответ на тактовый сигнал на ее контакте 14 от микросхемы 555. будет светиться в точечном режиме от первой распиновки до последней в последовательности, напоминающей эффект погони.
Этот эффект довольно обычен, и все мы, вероятно, довольно часто сталкивались и строили такие схемы погони за светом.
Однако в соответствии с запросом эффект необходимо усилить, добавив медленный переход через светодиодную подсветку по мере того, как она последовательно проходит по всему каналу. Ожидается, что этот затухающий переход на светодиодах последовательности создаст интересный эффект группового следования светодиодов вместо светящейся точки.
Вышеупомянутое интригующее шоу может быть легко реализовано путем подключения светодиодов к промежуточной схеме генератора задержки BJT.
Эта схема BJT становится ответственной за создание предполагаемой задержки перехода по светодиодной подсветке и может быть засвидетельствована в нижней конструкции.
Этот этап необходимо повторить для всех выбранных выходов 4017 выходов для достижения желаемого плавного плавного перехода светодиодов.
По запросу скорость вышеописанного медленного перехода с замиранием можно контролировать, регулируя данный регулятор.
Схема в основном представляет собой простой таймер задержки, который поддерживает свечение светодиодов последовательности в течение нескольких секунд в зависимости от установленного значения потенциометра. Сохраненный заряд на конденсаторе создает эффект временной задержки для светодиодов, который может быть задан заранее по собственному выбору.
Скорость секвенирования также может быть изменена путем настройки потенциометра 555 IC 100k в соответствии с индивидуальным выбором, что, в свою очередь, может помешать эффекту перехода с задержкой, и, таким образом, это вопрос проб и ошибок, пока не будет найдена наиболее привлекательная настройка. определенный.
Для улучшенного эффекта затухания
Для улучшения реакции на затухание светодиод можно подключить между эмиттером и землей цепи, как показано на приведенной ниже схеме:0301
Следующий четвертый проект объясняет, как построить схему с 18 светодиодами путем простого каскадирования двух микросхем 4017 и некоторых пассивных электронных компонентов.
Пояснение к работе
Здесь мы обсуждаем, как сделать простой светодиодный ходовой фонарь, который может собрать любой новичок в этой области, обладающий некоторыми знаниями в области пайки и часто используемых электронных компонентов.
Обсуждаемая здесь концепция светового преследователя использует популярный декадный счетчик Джонсона IC 4017 для получения желаемого эффекта светового следования. IC 555 используется в качестве генератора
IC 555 подает тактовые сигналы на микросхемы счетчиков. Все мы, наверное, видели, как можно настроить IC 4017 для создания эффекта бегущей засветки с помощью светодиодов, однако максимальное количество светодиодов, поддерживаемых этой ИС, не превышает десяти. В следующих абзацах мы узнаем, как сделать восемнадцать светодиодных фонарей, соединив каскадом две такие микросхемы.
Каскадное соединение двух ИС 4017 Счетчик Джонсона для эффекта 18 светодиодов
Глядя на приведенную выше принципиальную схему светового преследователя, мы видим, как две ИС сконфигурированы так, чтобы «погоня» или «бег» светодиодов на ее выходах продолжалась. на 18 светодиодов. Включенные в схему диоды особенно ответственны за переключение ИС в каскадное действие.
Диоды обеспечивают передачу выходных сигналов ИС от одной ИС к другой, так что эффект «преследования» применяется ко всем 18 светодиодам в массиве.
Вся схема может быть построена на печатной плате общего назначения и соединена пайкой с помощью показанной схемы.
Схема может работать в диапазоне от 6 до 12 вольт.
ЕСТЬ ДОПОЛНИТЕЛЬНЫЕ СОМНЕНИЯ? ПОЖАЛУЙСТА, СООБЩАЙТЕ КОММЕНТАРИИ!
Вышеупомянутая каскадная схема из 18 светодиодов также может быть удобно построена с использованием 555 нестабильная схема , как показано ниже:
Видеоклип вышеуказанной схемы в рабочем режиме:

эффект прямой последовательности, а также в более поздней части статьи мы узнаем, как этот простой светодиодный преследователь может быть модернизирован до лазерной схемы от 100 до 200 светодиодов с эффектом обратной прямой последовательности светодиодов.
Введение
Как известно ранее, схема светодиодного прожектора обычно относится к электронной конфигурации, способной генерировать или освещать группу светодиодов в некоторой заранее определенной последовательности. Одна популярная микросхема IC 4017 очень часто используется для создания схемы секвенсора светодиодов этого типа.
Здесь также IC в основном представляет собой 10-ступенчатый декадный счетчик/делитель Джонсона и может использоваться для многих интересных генерации световых паттернов, а также может использоваться в различных декоративных целях.
На данный момент у нас есть схемы, использующие описанную выше ИС для создания световых эффектов слежения, однако создание ИС для создания «обратного», «прямого» «преследующего» рисунка со светодиодами — это то, с чем многие из нас, возможно, не знакомы. Здесь мы узнаем, как сделать простую, но эффективную схему преследователя света вперед и назад или назад с использованием светодиодов.
Понимание распиновки IC 4017
Но перед этим давайте кратко рассмотрим детали распиновки IC 4017.
IC 4017 представляет собой 16-выводную микросхему с двумя линиями (DIN).
Микросхема имеет 10 выходов, которые генерируют высокие выходные сигналы последовательности в порядке выводов — 3, 2, 4,7, 10, 1,5, 6, 9, 11. Последовательность осуществляется в ответ на частоту применяется к контакту 14 микросхемы
. Контакт 16 — это положительный вход питания, контакт 8 — отрицательный вход питания или линия заземления.
Контакт 13 используется для блокировки синхронизации и останавливает цепь, если он подключен к положительной клемме питания, однако подключение его к земле делает все нормально, поэтому мы подключаем его к земле.
Контакт 12 — это вывод часов, он не требуется для отдельных приложений 4017a, поэтому мы оставляем его открытым.
Контакт 15 является контактом сброса, и он сбрасывает выход на начальный контакт в ответ на положительный ответ на него.
Вывод 15 микросхемы соединен с предпоследним выводом 9IC, что означает, что выход сбрасывается каждый раз, когда последовательность достигает вывода 9m, и в тот момент, когда этот вывод становится высоким, IC повторяет действие, перезагружая систему.
Контакт 14 является тактовым входом и требует подачи прямоугольной частоты, которую легко получить с помощью любого нестабильного генератора, состоящего из ИС, таких как IC 555, IC 4049, транзисторов и т. д.
Принципиальная схема
Принцип работы
на показанной схеме обратного прямого светодиодного индикатора мы видим, что в основном ИС работает в обычном режиме последовательности или погони, однако умное введение диодов на выходах ИС делает последовательность обратным и прямым с самого начала. закончить и наоборот.
Продуманное расположение диодов позволяет выходной последовательности ИС питать светодиоды таким образом, что соответствующие светодиоды могут имитировать последовательность движения вперед и назад.
Это достигается за счет того, что 5 выходов заставляют двигаться в прямом направлении, а следующие 5 выходов перенаправляются на те же светодиоды, но в противоположном направлении, что делает шаблон похожим на движение вперед и назад.
Перечень деталей для предлагаемой схемы 4017 светодиодного прожектора
R1 = 1K,
R2 = 4K7,
R3 = 1K,
R4 = 100K POT, Linear,
C1 = 10NF,
C2 = 4,7 UF/25V,
738
C2 = 4.7 UF/25V,
77 = 400037 = 44. 4.7,
7,
C2 = 4,77.
IC2 = 555
Добавление большего количества светодиодов
В приведенном выше примере мы видели, как обратная последовательность светодиодов может быть реализована для 5 светодиодов, однако для получения более интересного эффекта мы хотели бы увеличить количество светодиодов. к более высоким числам, чтобы увеличить освещенность и визуальный эффект, который может быть значительно улучшен.
В следующем разделе объясняется, как этого можно добиться, используя 200 светодиодов, однако можно использовать любое количество светодиодов, просто изменив транзисторы и последовательно-параллельные соединения для светодиодов, давайте узнаем подробности.
Работа схемы
На принципиальной схеме показана простая, но эффективная конфигурация, которая может работать с 200 разноцветными светодиодами и создавать необходимое шоу с чередованием.
IC 4017 является основной частью всей системы, выходы которой очень искусно управляются с помощью диодов.
Обычно в ответ на тактовый сигнал выходы IC 4017 начинают последовательно переключаться с вывода № 3 на вывод № 11, охватывая десять его выводов в определенном случайном порядке.
Если светодиоды расположены на этих десяти выходах, можно получить обычную последовательность светодиодов в одном направлении.
В обсуждаемой схеме пять выводов конечной последовательности были отведены таким образом, что подключенные светодиоды производят эффект движения туда и обратно, однако при таком расположении общее количество выходов ограничивается только 5, тем не менее, достаточно для реализация интригующих визуальных эффектов.
Обычно выходы содержат максимум 4 светодиода, всего 20 номеров. Для обработки до 200 светодиодов в схему включены транзисторные буферные каскады.
Каждый транзистор или канал может содержать до 50 светодиодов, светодиоды соединены последовательно и параллельно, как показано на последней схеме.
Светодиоды подключены к коллекторам соответствующих транзисторов, как указано на последней схеме.
IC 555 подключен как нестабильный для генерации необходимых тактовых импульсов на входном контакте № 14 IC 4017.
Эти часы определяют скорость чередования подключенных светодиодов, которая может изменяться путем регулировки переменного резистора R3.
Схема может питаться от батареи 12 В или блока адаптера SMPS 12 В/3 ампера.
Схема цепи с 200 светодиодами Chaser Circuit
Базовую схему светодиодов обратного направления с использованием отдельных светодиодов можно подробно изучить в этой статье о светодиодном сканере, а видео можно посмотреть ниже:
Как подключить светодиоды
Следующая схема иллюстрирует схему подключения светодиодов к вышеуказанной схеме. На диаграмме показана отдельная серия для каждого канала.
Числа можно просто увеличить, просто вставив больше таких серий параллельно соответствующим строкам разных каналов.
Circuit Diagram for Series Parallel LED Connections
Parts List
R1 = 1K,
R2 = 4K7,
R3 = 1K,
R4 = 100K pot, linear,
C1 = 10nF,
C2 = 4,7 мкФ/25 В,
IC1 = 4017,
IC2 = 555
Все диоды = 1N4007
Все транзисторы = BD139
Базовые резисторы всех транзисторов = 1K
Резисторы светодиодов = 150 Ом 1/4 Вт.
5) Цепь следящего светодиода с мигающим устройством с использованием ИС 4017
Шестая концепция, представленная ниже, также представляет собой еще одну схему следящего светодиода, но включает в себя эффект мерцания. Схема была запрошена мистером Джо, одним из активных подписчиков этого блога.
Первоначально схема предназначалась для создания эффектов стробоскопа на светодиодах, и ее попросили модифицировать таким образом, чтобы ее можно было использовать как секвенсор светодиодов, а также как мигалка. Переключение будет осуществляться с помощью тумблера.
Схема работы
IC 4017 не новинка для нас, и все мы знаем, насколько универсальным и компетентным является это устройство. В основном IC представляет собой десятичный счетчик/деление Джонсона на 10 IC, в основном используемый в приложениях, где требуются или желательны последовательные положительные выходные сигналы.
Последовательность или упорядоченное смещение выходов происходит в ответ на тактовый импульс, который необходимо подать на вход тактового сигнала № 14 микросхемы.
При каждом нарастающем положительном фронте тактового входа микросхема отвечает и перемещает положительное значение своего выхода с существующего вывода на следующий по порядку вывод.
Здесь пара логических элементов НЕ используется в качестве генератора для подачи вышеуказанных тактовых импульсов на IC 4017. VR1 может быть отрегулирован для определения или фиксирования скорости последовательности.
Выходы микросхемы подключены к массиву светодиодов в определенном порядке, благодаря чему светодиоды выглядят так, как будто они бегут или преследуют во время операций.
Если бы схема требовалась только для создания эффекта погони, диоды не требовались бы, однако в соответствии с настоящим запросом диоды становятся важными и позволяют использовать схему также в качестве мигающего сигнала, в зависимости от положения переключатель S1.
Когда переключатель S1 находится в положении A, схема ведет себя как световой преследователь и производит обычный эффект погони за светодиодами, которые начинают загораться последовательно сверху вниз, повторяя операции до тех пор, пока схема остается под напряжением.
Как только S1 перемещается в направлении B, тактовые сигналы от генератора смещаются на вход транзистора T1, который мгновенно начинает пульсировать всеми светодиодами вместе в ответ на полученные тактовые сигналы от конфигурации N1/N2.
Таким образом, в соответствии с требованием мы успешно модифицировали обычную схему мигалки с дополнительной функцией, благодаря которой схема теперь также может функционировать как светодиодная мигалка.
Не забудьте подключить входы оставшихся неиспользуемых вентилей от IC 4049 либо к плюсу, либо к минусу питания. Контакты питания IC 4049 также должны быть подключены к соответствующим шинам питания схемы, пожалуйста, обратитесь к техническому описанию IC.
Если все десять выходов IC 4017 должны быть объединены с последовательностью светодиодов, просто подключите контакт № 15 IC к земле и используйте оставшиеся выходы IC для требуемой последовательности светодиодов в следующем порядке: 3,2,4,7,10,1,5,6,9,11
Принципиальная схема
Следующие детали потребуются для изготовления этой схемы светодиодного фонарика и мигалки:
R1, R2, R3 = 1K,
R4 = 100K
VR1 = 100K линейный банк.
Все светодиодные резисторы = 470 Ом,
Все диоды = 1N4148,
Все светодиоды = КРАСНЫЕ, 5 мм или по выбору,
T1 = 2N2907, или 8550, или 187,
C1 = 10 мкФ/25 В
C2 = 09,037 мкФ 4017,
N1, N2 = IC4049
Заключение
Ребята, это были 6 самых красивых схем светодиодных чейзеров, которые можно построить и применить в качестве декоративного элемента освещения с ослепительным эффектом, привлекающим внимание.
