Схемы подключения дифференциальных автоматов и УЗО

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Среди защитных устройств в домашней электропроводке все большей популярностью пользуются устройства защитного отключения (УЗО) и дифференциальные автоматы (дифавтоматы). Производители выпускают их с различными типами конструкций для использования в однофазных и трехфазных схемах электроснабжения. Все эти устройства имеют общий алгоритм работы.

Принципы работы

По большому счету отличие УЗО от дифференциального автомата состоит в отсутствии в схеме автоматического выключателя, реагирующего на превышение токов нагрузки. Поэтому схема подключения однофазного или трехфазного УЗО от схемы подключения дифференциального автомата отличается только отсутствием данной функции. Для защиты от коротких замыканий и недопустимых нагрузок в ней требуется устанавливать дополнительную токовую защиту.

Общим же элементом этих защит является схема, основанная на сравнении векторов токов, входящих в устройство и выходящих из него, которая при отклонениях от установленных предельных величин отключает электрооборудование.

Элементная база, на которой работает эта схема, может быть разной, к примеру, на основе электромагнитных реле или полупроводниковых элементов. Чтобы понять, как правильно подключить УЗО и дифференциальный автомат к электрической сети рассмотрим первый вариант конструкции для упрощенной однофазной сети. Внутренние элементы статических приборов работают по такому же алгоритму. Поэтому их подключение совершенно аналогичное.

Режим нормального электроснабжения

При включении УЗО под нагрузку через его тоководы, вмонтированные внутрь тороидального магнитопровода, протекает ток нагрузки. Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Ток I1, входящий по фазному тоководу L1 будет соответствовать по величине значению выходящего из магнитопровода тока I2 и одновременно направлен в противоположную сторону.

При этом магнитные потоки ФL и ФN, образованные от токов фаз и нуля, тоже будут равны по величине и противоположны по направлению. Во время прохождения по магнитопроводу магнитные потоки складываются в нем, взаимно уничтожая друг друга. Суммарный магнитный поток магнитопровода Фс равен нулю.

Описанный вариант рассматривает работу идеального устройства, которые существуют только в теории. На практике же всегда проявляется какой-то небаланс соотношений Ф1 и Ф2, но он очень маленький и не оказывает влияния на работу схемы.

Режим возникновения тока утечки

В случае нарушения изоляции часть потенциала фазы станет стекать на землю, образуя ток утечки Iут. На эту же величину снизится значение тока в нулевом проводнике I2. Он сформирует меньший магнитный поток ФN. При сложении магнитных потоков внутри магнитопровода возникнет превышение потока Ф1 над Ф2. Суммарный поток Фс сразу же увеличится и наведет в намотанной вокруг него катушки ЭДС.

Под ее действием в замкнутом контуре катушки возникнет ток ΔI, пропорциональный току утечки. В случае превышения им значения, выставленной пользователем уставки, произойдет срабатывание электромагнита, выводящего из зацепления защелку встроенного в устройство расцепителя, который сработает и снимет напряжение со всей защищаемой зоны.

Режим отключения электроснабжения

Как видим, вся работа защит на отключение происходит в автоматическом режиме. Но для того чтобы повторно включить УЗО в работу необходимо выполнить действия:

1. проанализировать состояние электросхемы для выяснения причины отключения;

2. устранить выявленную неисправность;

3. только после этого использовать рычаг ручного включения на корпусе УЗО или дифавтомата.

Возникновение повторного срабатывания УЗО необходимо рассматривать как следствие плохой изоляции электрооборудования и незамедлительно принять меры к ее восстановлению. Загрубление уставок защиты, как и ее блокирование, недопустимо.

При первичном монтаже УЗО или дифавтомата в схему электропроводки достаточно правильно подключить входные и выходные провода фазы и нуля на свои клеммы. Они на всех корпусах четко промаркированы.

Схема подключения однофазного УЗО к двухпроводной сети

Для обозначения входных клемм фазы и нуля делаются надписи «1» и «N», а выходных — «2» и «N». Для устройств, использующих электронную базу, важно правильно подключать нейтраль потому, что нельзя ошибаться с ее полярностью. В противном случае высока вероятность повреждения составляющих деталей электронной схемы.

В конструкции прибора используется возможность периодического его тестирования во время работы для определения исправности. С этой целью установлена кнопка «Т», при включении которой через токоограничиваюший резистор и замкнутый контакт создается цепочка для протекания части тока, влияющей на возникновение дисбаланса магнитных потоков, обеспечивающего отключение защиты. Если на УЗО под напряжением нажата кнопка тестирования Т, а отключения не произошло, то это однозначно указывает на то, что устройство неисправно.

При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта:

1. токовода фазы;

2. токовода нуля;

3. цепи тестирования электронной схемы.

Во время возникновения токов утечек при срабатывании защиты эти же три контакта автоматически разрывают свои цепочки.

Схема подключения трехфазного УЗО к четырехпроводной сети с общей нейтралью

За основу монтажа трехфазных УЗО и дифавтоматов взята предыдущая схема. В ней тоже надо соблюдать полярность каждой фазы и нуля. Для этого к нечетным клеммам подключают входные цепи, а к четным — выходные.

Такое УЗО работает при возникновении небаланса магнитных потоков, создаваемых токами от всех четырех токопроводов.

Схема подключения трехфазного УЗО к трем однофазным сетям с общей нейтралью

Эта разработка позволяет одним устройством сразу защищать три однофазных электрических схемы.

Для этого достаточно выбрать место установки, позволяющее использовать шинку для подключения к выходу защиты нейтрали для ее разделения по сетям №1, 2, 3.

Схема подключения трехфазного УЗО к трехпроводной сети без нейтрали

При частном случае защит электродвигателей, работающих от трех фаз без нейтрали, нулевые клеммы на УЗО не задействуются.

Однако при таком подключении лучше использовать электромагнитные конструкции с механическими расцепителями. У статических моделей для работы необходима подача напряжения на блок питания. Он может быть подключен между фазным и нулевым проводами.

К тому же отсутствие нулевого потенциала исключает функцию периодического тестирования исправности прибора под напряжением, что не совсем удобно. Поэтому такое подключение требует проведения доработок внутренней конструкции.

Схема подключения трехфазного УЗО к однофазной сети

Это не очень рациональный способ, но к нему прибегают при последовательном монтаже вначале однофазной сети с последующим добавлением к схеме еще двух электрических цепей для общей защиты, которые будут создаваться через определенное время.

В этом случае важно, чтобы фаза была подключена строго на тот токовод, через который проводится тестирование УЗО в рабочем состоянии. Для этого достаточно при включенных силовых контактах с нажатой кнопкой тестирования «прозвонить» сопротивление между входом каждой фазы и нуля.

Делать это необходимо на демонтированном УЗО без напряжения. На двух клеммах сопротивление будет соответствовать бесконечности благодаря разорванным контактам, а на одной покажет величину сопротивления токоограничивающего резистора. К этой клемме и следует подключаться.

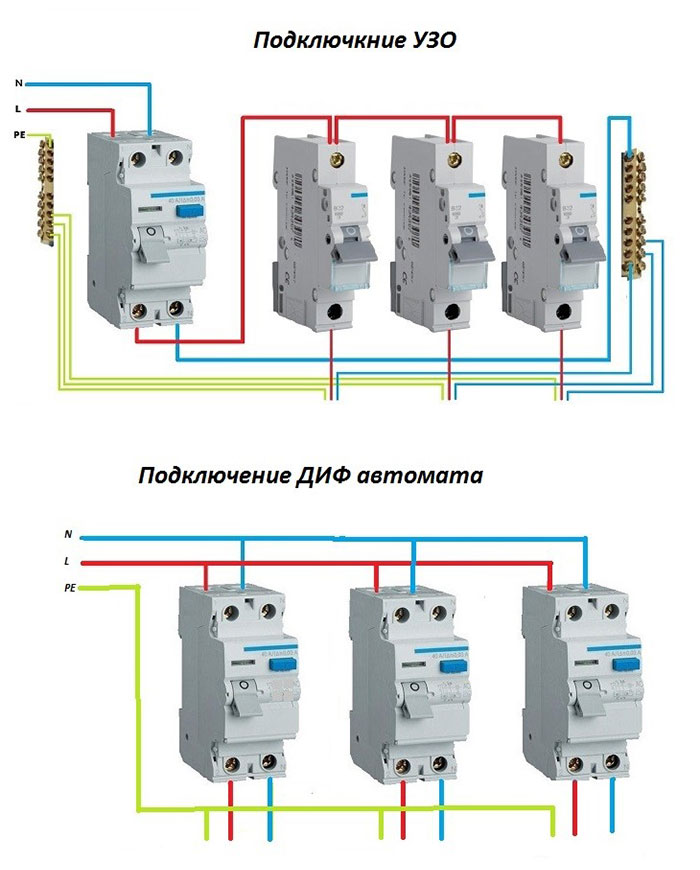

Отличия схем подключения УЗО от дифференциальных автоматов

В самом начале статьи отмечалось, что УЗО не имеет встроенной защиты от перегрузки и токов коротких замыканий, которые могут возникнуть в любой момент и сжечь устройство. Его надо защищать. Поэтому перед каждым УЗО необходимо монтировать автоматический выключатель с уставкой, обеспечивающей работоспособность и сохранность УЗО.

Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ, которые могут возникнуть в схеме при нарушениях изоляции между:

1. выходным фазным проводом устройства 3 с входным нулевым проводом 2;

2. выходным нулевым проводом 4 с входным фазным проводом 1;

3. между выходными проводами 3 и 4.

Если в первых двух случаях ток короткого замыкания проходит только по одному токопроводу, расположенному внутри корпуса УЗО, то при третьем нагружаются обе магистрали. Этот вид замыкания самый опасный.

Дифференциальные автоматы в такой защите не нуждаются, она у них встроена. Поэтому стоимость этих приборов выше. Схема подключения дифференциального автомата не требует дополнительной установки автоматического выключателя.

Надежная и длительная работа УЗО и дифференциального автомата обеспечивается правильным подключением, учитывающим конкретные условия эксплуатируемой схемы, точным выставлением уставок на срабатывание, обеспечивающих защитные функции.

Ранее ЭлектроВести писали, что ГП «Гарантированный покупатель» в январе-марте 2021 года закупило на рынке 734,059 тыс. МВт*ч электроэнергии для обеспечения потребностей населения, помимо закупок у НАЭК «Энергоатом», согласно возложенным специальным обязательствам (ПСО).

По материалам: electrik.info.

Характеристики, схема подключения дифавтоматов

Купить Дифавтоматы

Характеристики дифавтоматов
Установка дифавтомата
Подключение дифавтомата
Дифавтомат схема подключения

Характеристики дифавтоматов

Основными характеристиками этих электротехнических устройств является:

Номинальный рабочий ток, (А)- ток при котором прибор может оставаться включённым длительное время.
Быстродействие (M/с)- время срабатывания аварийного срабатывания электромагнитного расцепителя.
Номинальное напряжение (В)- ток, при котором устройство способно работать длительное время.
Уставка по токовой утечке (мA)- ток отключения схемы, обозначается значком «дельта» с числом соответствующим току утечки.
Тип тока утечки. В соответствии с этим параметром любой из дифавтоматов может иметь следующие обозначения:

«A» – реагирующие на утечки синусоидального переменного (пульсирующего постоянного) тока;
«AC» – дифавтоматы, рассчитанные на срабатывания от утечек, содержащих постоянную составляющую тока;
«B» – комбинированное исполнение, предполагающее обе указанные ранее возможности.

Также устройства защиты могут работать по селективному принципу, предполагающему наличие задержки по времени срабатывания. Указанная возможность обеспечивает определённую выборочность отключения прибора от сети и электродинамическую устойчивость системы защиты, обзначаетса аббревиатурой «S».

АВДТ — автоматические выключатели дифференциального тока, это устройства, включающие в себя и автоматический выключатель, и УЗО, объединенные в одном корпусе. Дифавтоматы обладают высоким быстродействием срабатывания, защищают от поражения электрическим током в случаях соприкосновения с токопроводящими частями или с электрооборудованием, части которого, вследствие повреждения изоляционного слоя, оказались под напряжением.
Также дифференциальные выключатели применяются для отключения участков электрической сети, которые подверглись повреждениям в случаях коротких замыканий или механических воздействий.

АВДТ оснащены системой размыкания при касании токоведущих частей, которая обесточивает находящуюся ниже по цепи систему при нарушении изоляции или случайном контакте человеком находящихся под напряжением элементов. B этих случаях ток через один из проводников питания на землю через тело человека или поврежденную изоляцию, превышающий порог срабатывания, будет вызывать отключение цепи.

Очевидно, что таким образом будут защищены только те электроустановки, которые находятся ниже по цепи.

Дифавтоматы с порогом срабатывания IΔn=30мA защищают пользователя от случайного контакта с фазным проводом или другими токоведущими элементами цепи.

Следует помнить, что когда защита от контакта осуществляется с использованием устройств защитного отключения, средний провод (нейтраль) должен быть изолирован так же как и фазный и не должен соединяться с землей ниже по цепи чем само устройство или с нейтральным проводом другой цепи.

Устройства защитного отключения с защитой от перегрузки обеспечивают:

защиту от поражения электрическим током путем контроля разностных токов
защиту от перегрузки
защиту от короткого замыкания
противопожарную безопасность

Уровень защиты данных автоматов должен быть следующим (CEI EN 60529):

IPXXB/IP2X с лицевой стороны: при наружном монтаже пространство вокруг клемм должно быть закрыто крышкой.
IPXXD/IP4X для монтажа в соответствующих держателях или панелях .
При установке в промышленных помещениях и при наличии особенностей в окружающей среде соответствующий уровень защиты IP должен обеспечиваться за счет установки в корпусах, отвечающих стандарту CEI 64-8/IEC 364.

Примечание: Устройство защитного отключения АВДТ не устраняет ощущений удара электрическим током, однако оно ограничивает промежуток времени, в течение которого ток проходит через тело человека, до уровня, существенно снижающего вероятность летального исхода.

Индикация и причины срабатывания дифавтоматов

Черный рычажок управления в нижнем положении (положение О): срабатывание из-за перегрузки, короткого замыкания или защитного отключения (утечка тока на землю).
Черный рычажок управления в нижнем положении (положение О) и метка видна через окошко: срабатывание устройства защитного отключения из-за утекания тока на землю.

Повторное включение АВДТ после срабатывания

В случае срабатывания, черный рычажок находится в положении О и метка видна через окошко. Устранив причину срабатывания, восстановите работоспособность диф автомата, переведя черный рычажок в положение I. В случае срабатывания из-за перегрузки, черный рычажок находится в положении О и метка не видна. Устранив причину срабатывания, восстановите работоспособность дифференциального выключателя, переведя черный рычажок в положение I.

Защитное заземление дифавтоматов

Защитное заземление должно выполняться в соответствии cо стандартом CEI64-8/IEC 364. Все металлические каркасы электрического оборудования должны быть заземлены. Cечение проводника заземления не должно быть меньше сечения проводников электропитания.

Примечание: Широко распространено мнение, несмотря на то, что оно неправильно, что для защиты корпусов электроустановок от напряжения электропитания необходимо подключать средний провод непосредственно к металлическому корпусу или к контакту заземления вилки электропитания. При таком соединении, если будет нарушена изоляция, растекающийся ток поврежденного оборудования будет стекать обратно на средний провод (нейтраль), подключенный к соответствующему контакту дифавтомат. При этом нарушения баланса токов происходить не будет и устройство не сработает. Поэтому соединение среднего провода (нейтрали) с металлическими корпусами или контактами защитного заземления вилок недопустимо.

Данное оборудование должно использоваться в соответствии с требованиями стандарта CEI 64-8/IEC 364. Оно оснащено встроенной системой защиты от перегрузки и короткого замыкания, номинальные значения которых указаны на шильдике прибора, и гарантированно защищают от перегрузки выходные проводники системы.
B системах защиты, использующих непосредственное заземление металлических частей, дополнительная установка устройств защитного отключения обеспечивает дополнительную защиту от растекания тока на землю, что обеспечивает повышенную безопасность при электрическом контакте.

Электропитание может подключаться к диф автомату как сверху, так и снизу.

Установка дифавтомата

на монтажных рельсах, соответствующих стандарту EN 50022, установка осуществляется с помощью двойной быстродействующей защелки на задней стенке прибора;
на настенных панелях с герметизируемыми вводами, и на панелях для встроенной установки .

Пример установки

Инструкции по установке

Помните, что при установке АВДТ с малой чувствительностью IΔn 0.03A защита от непрямого контакта обеспечивается только при использовании заземления, выполненного в соответствии с требованиями стандарта CEI 64-8/IEC 364.
Если диф автомат обладает высокой чувствительностью IΔn 0.03A, при этом обеспечивается также защита от прямого контакта.
Установите устройство на панели или в корпусе, обеспечивающем уровень защиты IРЕ, соответствующий конкретным условиям применения в соответствии с требованиями CEI 64-8 (IEC 364).
Подключите оборудование в точном соответствии со схемой.
Включите все нагрузки, подключенные к защищаемой цепи. Если АВДТ срабатывает, выясните, какое устройство является причиной срабатывания, путем последовательного включения нагрузок. При обнаружении такого устройства его необходимо отключить от сети и проверить исправность.
Нажмите кнопку тестирования. Если устройство установлено и запитано правильно, оно должно сработать.
Если электрическая система распределена на очень большом пространстве, обычные токи утечки на землю могут быть достаточно велики. B этом случае имеется вероятность ложных срабатываний. Чтобы избежать этого, необходимо разделить систему, по крайней мере, на два контура, каждый из которых будет защищаться своим дифавтоматом.

Электрические помехи внешнего (грозы) и внутреннего (мощные реактивные нагрузки) характера могут вызывать значительные броски напряжения, которые, в свою очередь, могут, в худшем случае, повредить электронные элементы данных автоматов, а в лучшем — вызывать ложные срабатывания. Поэтому необходимо защищать потребителей электроэнергии с помощью устройств защиты от бросков напряжения и, при необходимости, использовать АВДТ с задержкой отключения (противопомехового типа AP).
Еще больший уровень безопасности достигается, когда каждый пользователь, подключенный к общему заземлению, индивидуально защищается собственным устройством защиты.
Установка автомата должна производиться профессиональным электромонтером в соответствии с требованиями стандарта СЕ! 64-8 (!ЕС 364).

Установка дифференциального автоматического выключателя существенно повышает уровень безопасности при работе на электроустановках. Кроме того, если на шильдике устройства имеется обозначение IΔn 0.03A или IΔn 0.01A, обеспечивается защита при случайном контакте с токоведущими частями оборудования. Тем не менее, установка автоматического дифференциального автомата не означает отказа от выполнения всех обычных мер предосторожности при работе на электроустановках. B частности:

Не забывайте ежемесячно нажимать кнопку «Т», при этом устройство защиты должно сработать. Если этого не происходит, необходимо немедленно вызвать электрика, поскольку безопасность системы не обеспечивается.
При использовании персональных компьютеров, электронных пишущих машинок, электронных кассовых аппаратов или другого оборудования с электронными компонентами, оснащенного вилками с контактом заземления, убедитесь в том, что на шильдике УЗО имеется символ «N». Только в этом случае будет обеспечиваться наилучшая защита, которую предоставляет современный уровень развития техники. Если такое обозначение отсутствует, проконсультируйтесь с электриком.
Перед заменой ламп или предохранителей убедитесь в том, что электропитание всей установки отключено, разомкнув главный рубильник.
Не пользуйтесь проводами с нарушенной изоляцией, примите немедленные меры к их замене.
Для выполнения любых работ на стационарных или мобильных электроустановках вызывайте квалифицированного электрика.

Подключение дифавтомата

АВДТ обеспечивают безопасность даже при случайном обрыве среднего провода (нейтрали).
Oни могут использоваться в однофазных электроустановках, питающихся от двух фазных проводов или от фазного провода и нейтрали. Также данные устройства защиты могут устанавливаться в системах, имеющих один из перечисленных ниже видов защиты:

подключение к нейтрали или металлоконструкциям выше места установки
непосредственное заземление металлических частей
активная защита против аварийных токов утечки на землю.

На всех устройствах защитного отключения могут устанавливаться следующие принадлежности:

Вспомогательные контакты
Контакты сигнализации
Катушки с броском тока
Катушки минимального напряжения

Дифавтомат схема подключения

Вернуться к списку

Как устроена коробка-автомат с гидротрансформатором — ДРАЙВ

Acura
Alfa Romeo
Aston Martin
Audi
Bentley
BCC
BMW
Brilliance
Cadillac
Changan
Chery
Chevrolet
Chrysler
Citroen
Daewoo
Datsun
Dodge
Dongfeng
DS
Exeed
FAW
Ferrari
FIAT
Ford
Foton
GAC
Geely
Genesis
Great Wall
Haima
Haval
Hawtai
Honda
Hummer
Hyundai
Infiniti
Isuzu
JAC
Jaguar
Jeep
Kia
Lada
Lamborghini
Land Rover
Lexus
Lifan
Maserati
Mazda
Mercedes-Benz
MINI
Mitsubishi
Nissan
Opel
Peugeot
Porsche
Ravon
Renault
Rolls-Royce
Saab
SEAT
Skoda
Smart
SsangYong
Subaru
Suzuki
Tesla
Toyota
Volkswagen
Volvo
Zotye
УАЗ

Виталий Кабышев, 000Z»>18 октября 2007.

Достоинство гидротрансформаторной трансмиссии заключается, конечно же, в удобстве управления тягой автомобиля. В упрёк таким трансмиссиям можно поставить медлительность, невысокий КПД и относительно небольшой ресурс. Хотя надо отдать им должное — современные коробки отличаются завидной «скорострельностью».

Не падайте в обморок, ничего сложного здесь нет. Сейчас всё растолкуем. Но сначала давайте определимся с терминологией. Дело в том, что многие по ошибке автоматической коробкой передач называют два агрегата, соединённых воедино: собственно саму коробку и гидротрансформатор.

Гидротрансформатор состоит из двух лопастных машин — центробежного насоса и центростремительной турбины. Между ними расположен направляющий аппарат — реактор. Насосное колесо жёстко связано с коленчатым валом двигателя, турбинное — с валом коробки передач. Реактор же, в зависимости от режима работы, может свободно вращаться, а может быть заблокирован при помощи обгонной муфты.

Полезная энергия в гидротрансформаторной трансмиссии расходуется на перелопачивание (и нагрев) масла гидротрансформатором. Также немало энергии «жрёт» насос, который создаёт рабочее давление в управляющих магистралях. Отсюда более низкий КПД. Именно по этой причине механические роботизированные коробки и вариаторы более предпочтительны.

Гидротрансформатор является идеальным демпфером крутильных колебаний и способен гасить сильные толчки, которые передаются от двигателя на трансмиссию и наоборот. Это, кстати, очень благоприятно сказывается на ресурсе двигателя, трансмиссии и ходовой части. Но хлопот гидротрансформатор тоже может принести массу. Например, он не позволяет завести автомобиль с «толкача».

Передача крутящего момента от двигателя к коробке передач осуществляется потоками рабочей жидкости (масла), которая отбрасывается лопатками насосного колеса на лопасти колеса турбинного. Между насосным колесом и турбиной обеспечены минимальные зазоры, а их лопастям придана специальная геометрия, которая формирует непрерывный круг циркуляции рабочей жидкости. Так что получается, что жёсткая связь между двигателем и трансмиссией отсутствует. Это обеспечивает работу двигателя и остановку автомобиля с включённой передачей, а также способствует плавности передачи тягового усилия.

Схема устройства гидротрансформатора

Масло в гидротрансформаторе двигается по такой вот замысловатой траектории. Чтобы увеличить скорость и повысить крутящий момент на турбинном колесе, реактор блокируется. Правда, при этом КПД передачи несколько снижается.

Надо сказать, что по описанной выше схеме работает гидромуфта, которая просто передаёт крутящий момент, не трансформируя его величину. Чтобы изменять момент, в конструкцию гидротрансформатора введён реактор. Это такое же колесо с лопатками, но оно, имея связь с картером (корпусом) коробки передач, не вращается (заметим, до определённого момента). Лопатки реактора расположены на пути, по которому масло возвращается из турбины в насос, и они имеют особый профиль. Когда реактор неподвижен (гидротрансформаторный режим), он увеличивает скорость потока рабочей жидкости, циркулирующей между колёсами. Чем выше скорость движения масла, тем выше его кинетическая энергия, тем она большее оказывает воздействие на турбинное колесо. Благодаря этому эффекту момент, развиваемый на валу турбинного колеса, удаётся значительно поднять.

Гидротрансформатор ZF и многодисковое сцепление Sachs, блокирующее насосное и турбинное колёса.

Представьте себе стандартную ситуацию — передача в коробке уже включена, а мы стоим на месте и жмём себе на педаль тормоза! Что происходит в этом случае? Турбинное колесо находится в неподвижном состоянии, а момент на нём в полтора-два раза выше (в зависимости от конструкции) того, что развивает двигатель на этих оборотах. Кстати, момент на выходном валу гидротрансформатора будет тем больше, чем будут выше обороты двигателя. Стоит отпустить педаль тормоза, и автомобиль тронется. Разгон будет продолжаться до тех пор, пока момент на колёсах не сравняется с моментом сопротивления движению машины.

Алюминиевый селектор управления автоматической трансмиссией BMW X5.

Когда турбинное колесо приближается по оборотам к скорости вращения насосного колеса, реакторное колесо освобождается и начинает вращаться вместе с двумя «напарниками». В этом случае говорят, что гидротрансформатор перешёл в режим гидромуфты. Так снижаются потери, и увеличивается КПД гидротрансформатора.

А поскольку в некоторых случаях надобность в преобразовании крутящего момента и скорости отпадает, в определённые моменты гидротрансформатор и вовсе может быть заблокирован при помощи фрикционного сцепления. Этот режим помогает довести КПД передачи практически до единицы, проскальзывание между лопаточными колёсами в этом случае исключено по определению.

Но представьте себе такую ситуацию. Вы едете по прямой с постоянной скоростью и вдруг начинаете подниматься в горку. Скорость автомобиля начнёт падать, а нагрузка на ведущие колёса увеличится. На это изменение тут же отреагирует гидротрансформатор. Как только станет уменьшаться частота вращения турбины, реакторное колесо начнёт автоматически затормаживаться, в результате скорость циркуляции рабочей жидкости возрастёт, что автоматически приведёт к увеличению крутящего момента, который будет передаваться на вал от турбинного колеса (читай на колёса). В некоторых случаях увеличившегося момента хватит для того, чтобы преодолеть подъём без перехода на низшую передачу.

Поскольку гидротрансформатор не может преобразовывать скорость вращения и передаваемый крутящий момент в широких пределах, к нему присоединяют многоступенчатую коробку передач, которая, вдобавок ко всему, способна обеспечить и реверсивное вращение (иными словами — задний ход). Те коробки, которые работают в паре с гидротрансформаторами, обычно включают в себя ряд планетарных передач и имеют много общего с привычными нам «ручными» коробками.

Когда передача работает в режиме повышения частоты, двигатель вращает водило. Выходной вал передачи при этом соединён с солнечной шестернёй, в это время кольцевая шестерня зафиксирована.Если кольцевую шестерню отпустить и в это время при помощи фрикциона её зафиксировать относительно водила, передача получится прямой.Передача получается понижающей в том случае, когда движок приводит в действие солнечную шестерню, и при этом водило зафиксировано. Мощность при этом снимается с кольцевой шестерни.

В механической коробке шестерни находятся в постоянном зацеплении, при этом ведомые — свободно вращаются на вторичном валу. Включая какую-либо передачу, мы механически блокируем соответствующую шестерню на ведомом валу. Работа автоматической коробки передач построена на таком же принципе. Но планетарные передачи (или редукторы) имеют некоторые интересные особенности. Они включают в себя несколько элементов: водило, сателлиты, солнечную и кольцевую шестерни.

Планетарная передача

Приводя во вращение одни элементы и фиксируя другие, такие редукторы позволяют менять передаточные отношения, то есть скорость вращения и передаваемое через планетарную передачу усилие. Приводятся планетарные передачи от выходного вала гидротрансформатора, а их соответствующие элементы фиксируются при помощи фрикционных лент или фрикционных пакетов (в механической коробке эту роль играют синхронизаторы и блокирующие муфты).

Планетарные передачи. Водило (1), сателлиты (2), шлицы солнечной шестерни (3).

Включается передача следующим образом. На фрикцион давит гидравлический толкатель, который в свою очередь приводится в действие давлением рабочей жидкости, той самой, что используется в гидротрансформаторе. Давление это создаётся специальным насосом, а распределяется оно между соответствующими фрикционами передач под неусыпным контролем электроники при помощи специальной системы электромагнитных клапанов — соленоидов в соответствии с алгоритмом работы коробки.

Пакеты фрикционов состоят из нескольких колец — неподвижных и подвижных. Они свободно вращаются друг относительно друга до тех пор, пока не возникнет необходимость включить передачу. Гидравлический толкатель зажмёт фрикционы тогда, когда в соответствующей магистрали будет создано рабочее давление. Подвижные элементы фрикциона, жёстко связанные, например, с водилом планетарной передачи, будут застопорены, водило остановится, передача включится.

Существенное отличие АКПП от обычных механических коробок заключается в том, что передачи в них переключаются практически без разрыва потока мощности. Одна выключилась, другая почти в тот же момент включилась. Сильные рывки при переключениях практически исключены, поскольку их гасит уже упомянутый выше гидротрансформатор. Хотя, надо отметить, современные коробки со спортивной настройкой не могут похвастать плавной работой. Толчки при их работе обусловлены более быстрой сменой передач: такой расклад позволяет отыграть некоторое количество времени при разгоне, но приводит к ускоренному износу фрикционов. На трансмиссии и ходовой части в целом это тоже сказывается не лучшим образом.

Автоматическая трансмиссия Audi Q7

В автоматических трансмиссиях первого поколения системы управления были целиком гидравлическими. В дальнейшем гидравлику оставили только в качестве исполнительной части системы управления, задавать же алгоритм работы стала электроника. Благодаря ей возможно реализовывать различные алгоритмы работы коробки — режим резкого ускорения, спортивный, экономичный, зимний…

Одна из последних разработок компании ZF — восьмиступенчатая гидромеханическая коробка передач. Как сообщают сами создатели, коробка позволяет экономить до 6% топлива по сравнению с аналогичными шестиступенчатым «автоматом» и 14% по сравнению с пятиступенчатым. Всё логично, большое количество передач позволяет увеличить время, при котором двигатель работает в наиболее «эффективном» режиме и удельный расход топлива минимален. Теряется время на лишние переключения? Совсем немного.

В спортивном режиме, например, тяга двигателя используется на все сто процентов. Включение каждой последующей передачи происходит при частотах коленчатого вала, близких к частотам, на которых развивается максимальный крутящий момент. При дальнейшем ускорении частота вращения коленчатого вала доводится до максимальных значений, при которых двигатель развивает максимальную мощность. И так далее. Автомобиль в этом случае развивает значительно большие ускорения по сравнению с теми, что осуществляются при работе «экономичной» или «нормальной» программ.

Управляющие клапаны гидравлического блока управления.

На большинстве современных автомобилей с автоматической трансмиссией те или иные алгоритмы управления активизируются в зависимости от манеры вождения. Электроника адаптирует работу тандема двигатель-трансмиссия самостоятельно. Компьютер, анализируя информацию от многочисленных датчиков, принимает решение о переключении передач в те или иные моменты, в зависимости от требуемого характера переключений. Если манера движения размеренная и плавная, контроллер делает соответствующие поправки, при которых двигатель не выводится на мощностные режимы работы, что положительно сказывается на расходе топлива. Как только водитель «занервничал» и начал чаще и резче нажимать на педаль газа, искусственный интеллект тут же понимает, что ускорения и разгоны нужно производить резвее, и силовой агрегат сразу же начнёт работать по «спортивной» программе. Если же водитель станет педалировать плавно, «умная» электроника переведёт коробку и двигатель в штатный режим работы.

Шестиступенчатая трансмиссия полноприводной Audi A8

Всё большее количество автомобилей оснащается коробками, в которых наряду с автоматическим предусмотрен и полуавтоматический режим управления. Здесь команды на переключение передач даёт водитель, а сами переключения обеспечивает система управления. Но это совсем не означает, что электроника позволит вам сильно разгуляться. Часто скорость перехода с одной передачи на другую в этом режиме увеличивают, но многие производители, заботясь о ресурсе силового агрегата, время переключений оставляют таким же, как в автоматическом режиме. Машиностроители называют эти системы по-разному — Autostick, Steptronic, Tiptronic.

Американцы любят устанавливать селектор автоматической трансмиссии на рулевую колонку. Европейцы и японцы ставят их на центральный тоннель.

Кстати, с недавних пор некоторые АКПП можно тюнинговать. А возможно это стало благодаря перепрограммированию блоков управления двигателем и коробки. В угоду скорости разгона в программе управления АКПП меняют моменты перехода с передачи на передачу и существенно сокращают время переключений.

На новом Mitsubishi Lancer управлять коробкой в ручном режиме можно и при помощи селектора, и посредством удобных магниевых подрулевых переключателей.

Электроника из года в год становится всё умнее. Компьютеры научили анализировать степень износа фрикционов и генерировать соответствующее давление, необходимое для включения каждой муфты. Регистрируя давление, можно прогнозировать степень износа фрикционных дисков, а следовательно, и коробки в целом. Блок управления постоянно контролирует исправность системы, записывая в свою память коды неисправностей тех элементов, в которых происходили сбои в процессе работы.

Четырёхступенчатая коробка и гидротрансформатор Hydra-Matic 2002 4T65-E (M76) концерна GM в составе силового агрегата устанавливаются на автомобиле поперечно.

В некоторых форс-мажорных случаях блок управления начинает работать по обходной программе. Обычно в аварийном режиме в коробке передач запрещаются все переключения, и включается какая-либо одна передача, как правило, — вторая или третья. Эксплуатировать, в этом случае автомобиль не рекомендуется (да и не получится), но доехать своим ходом до мастерской программа поможет.

Все типы коробок способны доставлять радость владельцам автомобилей своей службой при пробеге в 200 тысяч километров с лишним. Но есть одно «но» — безотказная работа возможна при правильной эксплуатации и регулярном квалифицированном ТО.

Режимы автоматической трансмиссии

«P» — parking. В этом режиме все передачи выключены, выходной вал КПП и «ветка» трансмиссии, связанная с ведущими колёсами, заторможены блокирующим механизмом коробки. При работающем двигателе ограничитель частоты вращения коленчатого вала срабатывает гораздо раньше, чем при разгоне. Такая «защита от дурака» не позволяет «перекручивать» мотор и без толку перелопачивать трансмиссионную жидкость.

«R» — reverse, по-русски — задний ход.

«N» — нейтраль. В этом режиме двигатель и ведущие колёса не связаны. Автомобиль может двигаться накатом, его можно также буксировать без вывешивания ведущей оси.

Режим «D» или «Drive» разрешает движение. В этом режиме смена передач осуществляется автоматически.

«S», «Sport», «PWR», «Power» или «Shift» — спортивный режим. Самый динамичный и самый расточительный. При разгонах двигатель «загоняется» в режим максимальной мощности. Скорость перехода с одной передачи на другую (в зависимости от конструкции и программы) может быть увеличена. Двигатель в этом случае всегда находится в тонусе, как правило, работая на оборотах, которые не ниже тех, на которых развивается максимальный крутящий момент. Забудьте об экономичности.

«Kick-down» — режим, в котором осуществляется переход на пониженную передачу для осуществления интенсивного ускорения, например, при обгоне. Резкий подхват происходит за счёт того что двигатель выводится в режим максимальной отдачи, и за счёт большего передаточного отношения понижающей передачи. Чтобы трансмиссия перешла в этот режим, по педали газа нужно хорошенько топнуть. В трансмиссиях более старшего поколения для срабатывания «кикдауна» нужно было обязательно нажать педаль газа, что называется, «в пол» до характерного щелчка.

При работе в режиме «Overdrive» или «O/D» повышающая передача будет включаться чаще, переводя двигатель на пониженные обороты. «Овердрайв» обеспечивает экономичное передвижение, но его активация может привести к существенной потере в динамике.

«Norm» реализует наиболее сбалансированный режим движения. Переключения на повышающие передачи, как правило, происходят по достижении средних оборотов и на оборотах несколько выше средних.

Если поставить селектор напротив «1» (L, Low), «2» или «3», ваша коробка не будет переходить выше выбранной передачи. Режимы востребованы в тяжёлых дорожных условиях, например, при движении по горным дорогам, при буксировке прицепа или другого автомобиля. В этом случае двигатель может работать в области средних и высоких нагрузок без перехода на повышающую передачу.

«W», «Winter», «Snow» — так называемый «зимний» режим работы АКПП. В целях предотвращения пробуксовки ведущих колёс трогание с места осуществляется со второй передачи. Дабы не спровоцировать лишние проскальзывания, переход с одной передачи на другую в этом случае тоже может осуществляться более мягко и при более низких оборотах. Разгон при этом может быть не слишком динамичным.

Наличие значков «+» и «-» определяет совсем не полюсность, а возможность ручного переключения передач. Разные производители «перемешивать» передачи позволяют по-разному: селектором управления АКПП, кнопками на руле или подрулевыми переключателями… В этом режиме электроника не позволит перейти на те передачи, которые, по её мнению, неуместны в данный момент. При работе со знаками «сложения» и «вычитания» скорость смены ступеней не будет выше той, что определена программой в режиме «Sport». Достоинство ручного режима — возможность действовать на опережение.

Комментарии

Лайкнуть

Твитнуть

Отправить

Полная версия сайта

5 критериев выбора + схема расчета для дома и квартиры по амперам и полюсам

октябрь 26, 2021

Вводный автомат представляет собой коммутационное устройство, пропускающее ток в нормальном режиме работы и размыкающее электрическую линию в случае возникновения перегрузки или короткого замыкания. От автоматического выключателя, расположенного после счётчика такое устройство отличается лишь номиналом и схемой подключения. Если защитный автомат, подключенный между прибором учёта и розеткой, используется для того, чтобы в момент возникновения внештатной ситуации отключить питание от одной ветки электролинии, то вводный автоматический выключатель, срабатывая, отключит сразу весь дом или квартиру.

Назначение вводного автомата

Вводные автоматы применяются для защиты электропроводки жилого здания и включенных в сеть бытовых приборов от повреждений, вызванных перегревом в результате резкого повышения силы тока в электрической цепи. Установка защитного автомата на вводе в дом или квартиру даёт возможность также при необходимости выполнения каких-либо электротехнических работ обеспечить их безопасность, обесточив сеть.

Устройство и принцип работы

В отрезок электрической цепи, расположенной от клеммы входа до клеммы выхода внутри пластикового корпуса вводного выключателя включены два защитных элемента, при срабатывании которых сеть обесточивается. Биметаллическая пластина размыкает контакт, деформировавшись от перегрева, обусловленного продолжительной перегрузкой проводки из-за незначительного увеличения силы тока сверх номинала. Электромагнитный расцепитель срабатывает достаточно быстро при кратковременном существенном повышении силы тока в результате короткого замыкания. В случае необходимости обесточить сеть можно также с помощью рычага включения-отключения автомата.

Место установки автомата ввода

Вводной автоматический выключатель согласно ПУЭ для обеспечения безопасной замены электросчётчика должен стоять перед ним в щите учёта. Устанавливается и пломбируется он вместе с прибором учёта представителем энергоснабжающей организации. Если он сломается, заменить его можно будет только по согласованию с поставщиком электроэнергии. После счётчика в распределительном щите дома или этажном, если вы живёте в квартире, обычно ставят автоматические выключатели на отдельные электролинии, что даёт возможность в случае перегрузки какой-то одной ветки не обесточивать всю квартиру или весь дом.

Типы автоматов

Выбор при покупке вводного автомата зависит от схемы и потребностей электросети.

Автомат с одним полюсом

Однополюсный автомат ставят в квартирах и домах, которые запитываются от однофазной линии. Как и любые другие автоматические выключатели однополюсные оснащены электромагнитным и тепловым механизмами расцепления и рассчитаны на определённый номинальный ток. Входной провод подключается к верхней клемме, отводящий – к нижней.

Автомат с двумя полюсами

Подключение вводного автомата с двумя полюсами выполняется также в домах, которые запитаны от однофазной сети. У этих выключателей оба полюса объединены общим рычагом и, соответственно, общей блокировкой. К одной вводной клемме подключается фаза, к другой – ноль. ПУЭ запрещает делить «ноль», поэтому заменить такой автоматический выключатель на два однополюсных нельзя. Рассчитан он для защиты сети с заземлением и проводки старых домов на случай, если их «ноль» вдруг окажется под напряжением.

Автомат с тремя полюсами

Трёхполюсный автоматический выключатель применяется на входе в дома, подключенные к трёхфазной сети, и позволяет обесточить сразу все три фазы. В верхней части устройства расположены три клеммы ввода, в нижней – три отводящих. От каждой из нижних клемм в свою очередь можно запитать отдельную группу потребителей.

Основные критерии выбора

При выборе защитного устройства для ввода помимо типа сети, к которой подключается объект, нужно определить мощность потребителей, тип вероятных перегрузок с учётом всех групп потребителей, которые находятся у вас на отдельных линиях. Хорошо, если вы почитаете отзывы о брендах, оборудование которых соответствует заложенному вами бюджету.

Номинальный ток

Номинальное значение силы тока – это тот максимум, при котором ваша проводка сможет работать бесконечно долго, не перегреваясь. Определяется предполагаемый номинальный ток суммированием мощностей всех электроприборов, которые планируется включать в сеть, и умножением на специальный коэффициент использования. Если в вашей квартире всего 10 розеток на 60 м² площади, коэффициент использования принимается равным единице. Для квартиры, где на эти же 60 м² приходится как минимум 20 розеток, коэффициент использования будет равен 0,8.

Количество полюсов

Вводный автомат выбирают с учётом фазности сети и устройства проводки. Для однофазной подойдут однополюсный и двухполюсный автоматические выключатели, для трёхфазной – трёхполюсный и четырёхполюсный. Двухполюсные и четырёхполюсные устройства устанавливаются, если существует вероятность утечки одной из фаз на «ноль».

Времятоковая характеристика

Времятоковая характеристика определяет, когда с момента возникновения сбоя сработает ваш автоматический выключатель. От правильности выбора автомата по времятоковой характеристике зависит число ложных срабатываний. В зависимости от этого параметра вводные автоматические выключатели, так же как и те, что установлены в щитке после счётчика, распределяются по классам: B, C и D. Автоматы B-класса отключаются, если в момент повышения нагрузки значение силы тока превышает номинальное не более чем в 3–5 раз. Устройства C-класса отреагирует на превышение номинального значения силы тока в 5–10 раз. Вводные автоматические выключатели D-класса сработают, если сила тока в цепи увеличится в 20 раз.

Важно! Необходимо учитывать и причину повышения силы тока. Если номинал превышается в момент пуска мощного двигателя, можно поставить менее чувствительный, то есть более мощный автомат. С проводкой ничего не случится. А вот в случае, если сеть регулярно перегружена из-за несоответствия мощности нагрузки сечению кабеля, установка более мощного выключателя приведёт к перегреву проводов и оплавлению изоляции на них.

Способ крепления

Если вы покупаете не специальное устройство, предназначенное для использования в промышленных целях, автомат будет иметь стандартное крепление для размещения на дин-рейке электрощитка.

Бренд выключателя

При выборе автомата для ввода в дом или квартиру лучше отдать предпочтение оборудованию, выпущенному известным производителем:

Отечественная компания IEK не первый год поставляет на российский рынок недорогие автоматические выключатели приемлемого качества.
Французские автоматы Schneider Electric стоят недорого, быстро срабатывают при превышении номинальной силы тока, долговечны и надёжны.
Компактные шведско-швейцарские выключатели ABB отличаются высоким качеством.
Одними из лучших в Европе считаются французские автоматы Legrand с максимальным значением токов короткого замыкания 6000 А в отличие от Schneider Electric с 4500 А.

Не всегда удачной оказывается установка в одном щитке оборудования от разных производителей. У вас может не получиться, например, использовать распределительные гребёнки из-за того, что зажимные клеммы окажутся на разных линиях.

Расчёт номинала вводного автоматического выключателя

Чтобы защита сработала, номинальный ток, на который рассчитан вводный автомат, должен быть выше суммы номинальных токов на выключателях, отвечающих за безопасность каждой отдельной линии потребителей. То есть если электроприборы, которые вы планируете использовать, распределены в группы, например, 5 А, 5 А, 10 А, то ваш вводный автомат должен быть рассчитан как минимум на 20 А, чтобы одновременное включение всего оборудования не приводило к его отключению. Номинальная мощность вводного автоматического выключателя, как в квартире, так и в частном доме рассчитывается по формуле: I_n= P/U, где I_n – сила тока, P – сумма мощностей потребителей, умноженная на коэффициент использования, U – напряжение в сети.

Важно! Не забудьте, что нагрузка на проводку должна соответствовать также сечению и пропускной способности кабеля.

Подходящее сечение медного или алюминиевого кабеля вы можете определить по приведённым ниже таблицам, ориентируясь на рассчитанный в Амперах номинал вводного выключателя.

Сечение токопроводящих жил, мм	Алюминиевые жилы проводов и кабелей
	Одножильный		Многожильный
	на воздухе	в земле	на воздухе	в земле
2,5	22	30	21	28
4	30	39	29	37
6	37	48	37	44
10	50	63	50	59
16	68	82	67	77
25	92	106	87	102
35	113	127	106	123
50	139	150	126	143
70	176	184	161	178
95	217	221	197	214
120	253	252	229	244
150	290	283	261	274
185	336	321	302	312
Сечение токопроводящих жил, мм	Медные жилы проводов и кабелей
	Одножильный		Многожильный
	на воздухе	в земле	на воздухе	в земле
1,5	22	30	21	27
2,5	30	39	27	36
4	39	50	36	47
6	50	62	46	59
10	68	83	63	79
16	89	107	84	102
25	121	137	112	133
35	147	163	137	158
50	179	194	167	187
70	226	237	211	231
95	280	285	261	279
120	326	324	302	317
150	373	364	346	358
185	431	412	397	405

Для квартиры 220 В

Предположим, одновременно в квартире вы планируете включать следующее оборудование: пылесос – 250 Вт, бойлер – 2200 Вт, компьютер – 350 Вт, стиральную машину – 600 Вт, утюг – 400 Вт, телевизор – 100 Вт и освещение на 800 Вт. В сумме это – 4700 Вт. Чтобы не менять проводку из-за покупки, например, микроволновки, заранее добавим к полученному значению 30 %, то есть 1410 Вт. Получаем 6110 Вт. Умножим на коэффициент использования 0,8 и получим 4888 Вт. По формуле I_n= P/U находим: I_n= 4888/220 = 22,22 А. Значит, нужно покупать автомат с номиналом 25 А.

Для частного дома 380 В 15 кВт

Если предположить, что вы будете использовать проводку по максимуму, 15000 умножим на коэффициент использования 0,8 и получим 12000. По той же формуле рассчитаем I_n= 12000/380 = 31,6 А. Ближайший по номиналу автомат – 32 А.

Согласование с энергосбытом

Для квартиры

На самом деле в большинстве случаев рассчитывать номинал вводного автомата для квартиры нет никакого смысла. Дом вводится в эксплуатацию уже с утверждённым проектом электроснабжения. В этот проект заложены, в том числе, и номинальные значения тока, который может проходить через защитные устройства каждой из квартир. Изменить номинал автоматического выключателя можно только с разрешения управляющей компании. Если в вашей кухне стоит электроплита, то при сечении медного кабеля проводки 10 мм² вы можете поставить на входе в квартиру вводной автомат мощностью не более 50 А. Номинал вводного автоматического выключателя для квартиры с газовой плитой при сечении кабеля ввода 4 мм² не может превышать 20 А.

Для частного дома

Сколько Ампер нагрузки выдержит вводной автомат для частного дома, определяется не только предполагаемым потреблением, но и мощностью линии, питающей дом. Обычно сетевая организация выделяет 3 фазы 15 кВт, что соответствует автоматическому выключателю с номиналом 25 А. Если Вы хотите получить больше, можно выполнить расчёты и представить их в энергоснабжающую организацию. Скорее всего, Вам откажут в увеличении лимита, аргументируя это возможным появлением перегрузок запитывающей линии, но иногда положительного результата добиться всё-таки удаётся.

Установка дублирующего автомата

Опломбировка вводного автоматического выключателя вместе с прибором учёта не исключает возможность пользоваться им как рубильником для того, чтобы отключить ввод в квартиру или дом. Учитывая, что далее для каждой группы потребителей обычно ставится свой автомат, с помощью которого можно разомкнуть питание нужной линии, для того, чтобы безопасно выполнить ремонтные работы, в дублирующем выключателе обычно нет необходимости. Дублирование вводного автомата может потребоваться в частном доме, лишь для того, чтобы сделать доступ к рубильнику более удобным. Устанавливается он между счётчиком и групповыми выключателями. Пломбировать дублирующий автомат не нужно.

Ошибки при покупке

Самой частой ошибкой является покупка вводного автоматического выключателя с номиналом ниже или выше необходимого. Автомат будет часто срабатывать, если при установке он рассчитывался на меньшую нагрузку, но со временем количество потребителей увеличилось. В случае, когда выключатель регулярно отщёлкивается, не стоит менять его на тот, что мощнее. От перегрузки может оплавиться проводка. Лучшим решением будет определить участок, подвергающийся повышенной нагрузке, и сделать его отдельной линией с собственным автоматом, увеличив сечение проводов.

Если вы сомневаетесь в том, что правильно определили мощность и класс вводного автомата, обратитесь к профессиональному электрику. Восстановление оплавленной проводки стоит дороже его услуг.

для чего нужен и как подключить?

Автоматические системы защиты электрических цепей, пришедшие на смену плавким предохранителям, широко применяются не только в разветвлённых сетях производственных предприятий, но и в бытовых электропроводках. Автоматы компактны, надёжны, просты в управлении. Защитить электрическую проводку домашней сети можно с помощью однополюсных автоматов. Но нередки случаи, когда для полноценной защиты электрических установок необходимо устанавливать двухполюсный автомат. Иногда сложную электрическую сеть можно защитить исключительно с помощью групповых автоматов.

Особенность многополюсных автоматов в том, что они разъединяют несколько линий одновременно. Это свойство очень полезно в трехфазных цепях, так как отключение лишь одного фазного провода может привести к выводу из строя электромоторов и другого оборудования. Подобные проблемы в двухпроводной схеме решаются с помощью двухполюсников.

Устройство и принцип работы

Конструкция двухполюсника идентична автоматическому выключателю с одним полюсом. Иначе говоря, этот прибор состоит из двух однополюсных автоматов объединённых в одном корпусе. Его особенность в том, что в этих защитных устройствах в аварийных ситуациях автоматически отключаются обе защищаемые линии одновременно. В принципе, элементарный двухполюсный автомат можно сделать самому, соединив планкой намертво рычажки управления двух однополюсников.

Внимание! Заменять двухполюсный автомат двумя одиночными выключателями, работающими по отдельности, нельзя! Не стоит также использовать в качестве двухполюсного автомата одиночные выключатели, соединённые перемычкой. В конструкции двухполюсника присутствует ещё блокировочный механизм, которого нет в «усовершенствованном» устройстве из однополюсных автоматов.

Для понимания устройства и принципа работы двухполюсного автоматического выключателя достаточно разобраться в строении автомата с одним полюсом. Самый простой такой прибор состоит из биметаллической пластины и конструкции механизма взвода и расцепления. Кстати устаревшие автоматы именно так и выглядели. Устройство такого выключателя изображено на рисунке 1.

В ситуациях, равносильных короткому замыканию или при длительных перегрузках в однофазных цепях биметаллическая пластина нагревается и вследствие деформации действует на рабочий рычаг конструкции. Срабатывает механизм защитного отключения и цепь разрывается.

Рисунок 1. Автоматический выключатель старого образца

Принцип работы этого устройства очень простой. Когда величины номинальных токов превысят допустимые параметры, тепловой расцепитель приводит в действие подвижный контакт и цепь разрывается. Механизм отключения питания может сработать в двух случаях – при перегрузке или вследствие КЗ. Для подключения питания необходимо устранить причину возникновения токов срабатывания, а потом нажатием рычага управления включить автомат.

Схема работы проста и надёжна. Однако у неё есть существенный недостаток: автомат не реагирует на токи утечки, поэтому не может защитить от поражения током или предупредить загорание проводки в случае искрения. С целью полной защиты требуются дополнительные устройства.

Упомянутого недостатка лишены современные двухполюсные пакетники. На рисунке 2 изображено устройство такого автоматического выключателя. В его конструкции есть одна важная деталь – электромагнитный расцепитель. Такие двухполюсные устройства сочетают в себе функции обычных дифференциальных автоматов-выключателей и устройства защитного отключения (УЗО).

Рисунок 2. Устройство современного автомата

Благодаря электромагнитному расцепителю механизм взвода и расцепления двухполюсного автомата реагирует на токи утечки. Это то самое блокирующее устройство, о котором речь шла выше.

Принцип действия электромагнитного расцепителя.

По двухпроводной линии ток проходит в двух противоположных направлениях – по фазному проводнику в одну сторону, а по нулевому – в другую. При номинальном напряжении магнитные потоки в катушках соленоида, наводимые равновеликими встречными токами, компенсируются. Поэтому результирующий магнитный поток нулевой.

Но стоит появиться утечке, как баланс нарушится, и возникший магнитный поток втянет стержень в соленоид. Он, в свою очередь, приведёт в действие рычаги механизма взвода и расцепления. Двухполюсный автомат разомкнёт 2 полюса, не зависимо от того, в каком из проводников появилась утечка или короткое замыкание. Произойдёт срабатывание УЗО, как реакция на изменение параметров дифференциальных токов.

Назначение

В случае одноконтурной электрической схемы, часто используемой в электрификации домов, не целесообразно применение двухполюсных автоматов для защиты сети. Эту задачу успешно решают однополюсные выключатели, так как нет особой необходимости в одновременном отключении различных сегментов цепи. В однофазной проводке с заземлённой нейтралью, когда все нулевые проводники закорочены на нулевые шины, также можно обойтись одиночными выключателями.

Совсем другая ситуация возникает в случаях, когда некое оборудование не может быть подключено в одну общую цепь. Например, если для питания группы электрических приборов используется трансформатор, то без двухполюсного автомата уже не обойтись. Объяснение простое – на выходе трансформатора нет фазы и нуля. Отсечение электрического тока на одном из проводов не исключает наличия напряжения на другом. Только одновременное отключение двух полюсов обеспечивает безопасность оборудования.

Установка двухполюсника позволяет совместить в одном устройстве задачи дифференциальных защит и УЗО. При этом уже не требуется устанавливать отдельные дискретные устройства защитного отключения.

По аналогичному принципу работают четырехполюсные автоматы, работающие в трехфазных сетях с использованием нулевых проводов. Трехполюсными автоматами осуществляется защита трехфазных нагрузок от КЗ.

Кстати, ПУЭ не запрещает использование двухполюсных выключателей в качестве вводных автоматов. Их можно также применять для защиты групповой и индивидуальной нагрузки. Но, ни в коем случае через это устройство нельзя подключать провода заземления. Помните, что разрыв РЕ-провода допускается только при извлечении штепселя из розетки.

Достоинства и недостатки

Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.

К достоинствам этих устройств можно отнести:

надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
возможность контроля мощности отдельных электроприборов и установок;
лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.

Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.

Из недостатков можно отметить:

существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.

Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.

Установка и схемы подключения

Монтаж устройств на дин-рейку выполняется очень просто. Для этого предусмотрены специальные захваты (защёлки) с тыльной стороны автомата (Рис.3). Подсоединение проводов к клемме прибора тоже не вызывает трудностей: провода легко зажимаются болтами на клеммах прибора. По умолчанию к верхним клеммам подключают провода ввода, а к нижним – вывода.

Рисунок 3. Крепление автоматов

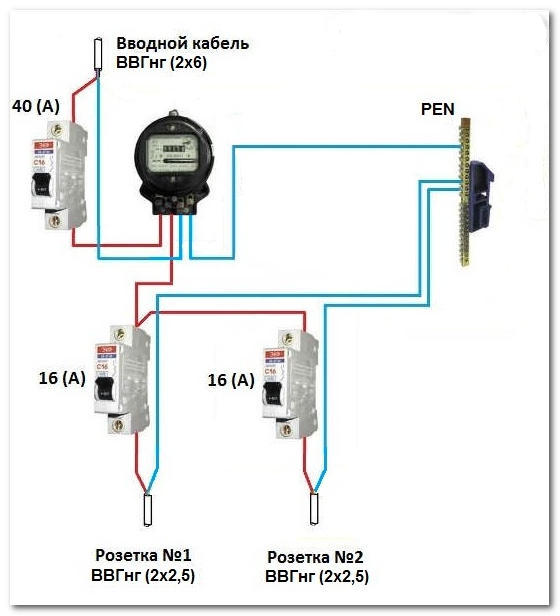

Общепринятая схема подключения выглядит следующим образом:

Перед счётчиком устанавливают выключатель вводной AB.
После счётчика с однофазным вводом монтируется двухполюсный АВ.
Если предусмотрен трехфазный ввод, то используют трёхполюсный или четырёхполюсный автоматический выключатель, в зависимости от схемы подключения нулевых проводников.

В сложных разветвлённых схемах может быть несколько двухполюсников, после которых, на каждую ветвь устанавливается ещё по одному однополюсному автомату. Пример такой схемы с общей нулевой шиной представлен на рисунке 4. Обратите внимание, что для фазного ввода использован двухполюсный автомат. На этой схеме нет других вводных устройств.

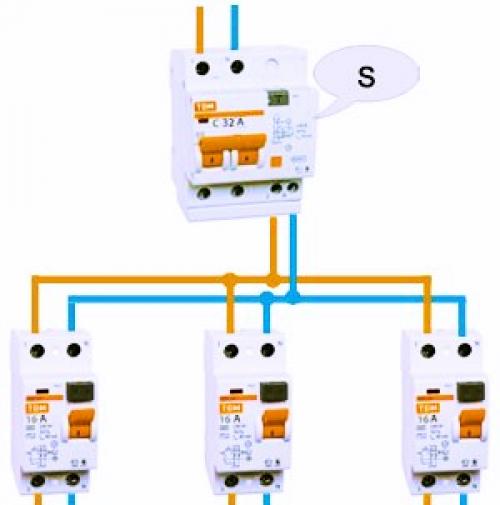

Рис. 4. Пример схемы включения автоматических выключателей

Как выбрать двухполюсник?

Для того чтобы автоматический выключатель в полной мере обеспечивал необходимую защиту, необходимо взвешено подойти к его выбору. Главное не ошибиться с номиналом. Для этого необходимо знать номинальную нагрузку, которую планируете подключить к прибору.

Ток в цепи, защищаемой автоматом, вычисляем по формуле: I = P / U, где P – номинальная нагрузка, а U – напряжение в сети.

Например: если к прибору буден подключен холодильник на 400 Вт, электрочайник на 1500 Вт и две лампочки по 100 Вт, то P= 400 Вт+1500 Вт+ 2×100= 2100 Вт. При напряжении 220 В максимальный ток в цепи будет равен: I=2100/220= 9.55 A. Ближайший к этому току номинал автомата – 10 А. Но при расчётах мы не учли ещё сопротивления проводки, которое зависит от типа проводов и их сечения. Поэтому покупаем выключатель с током срабатывания на 16 ампер.

Приводим таблицу, которая помогает определить мощность сети для учёта при расчётах силы тока.

Сила тока		1	2	3	4	5	6	8	10	16	20	25	32	40	50	63	80	100
Мощность однофазной сети		02	04	07	09	1,1	1,3	1,7	2,2	3,5	4,4	5,5	7	8,8	11	13,9	17,6	22
Сечения проводов	медных	1	1	1	1	1	1	1,5	1,5	1,5	2,5	4	6	10	10	16	25	35
Сечения проводов	алюминиевых	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	2,5	4	6	10	16	16	25	35	50

Пользуясь таблицей можно с большой точностью вычислить необходимые параметры двухполюсного автомата.

Что касается магазинов, где можно их приобрести, ориентируйтесь на цены и на ассортимент продукции. Из списка производителей можем порекомендовать, например, бренд Legrand.

Часто задаваемые вопросы от читателей

Разрешен ли двухполюсный автоматический выключатель на вводе в системе TN-C?

Да вполне разрешается, более того, я рекомендую устанавливать именно его на вводе в дом или квартиру. Двухполюсный выключатель отличный коммутатор, так как обеспечивает одновременный разрыв и фазного, и нейтрального проводника, в отличии от однополюсного.
Это удобно тем, что напряжение не может податься из сети ни по одному из выводов.

Дело в том, что на практике часто встречаются случаи, когда из-за своеволия соседей или горе электриков у вас в доме выводы могут поменяться местами. В такой ситуации однополюсный автоматический выключатель на вводе отключит не фазный, а нейтральный проводник. Что существенно повышает вероятность поражения электрическим током, как вы уже поняли, система с двухполюсным автоматическим выключателем на вводе лишена данного недостатка.

Если вы рассматриваете данную проблему с точки зрения ПУЭ, то здесь хочу обратить ваше внимание на п. 6.6.28, который гласит:

В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного.

Конструкция двухполюсного автоматического выключателя в полной мере соответствует данному требованию, так как и фазный, и нейтральный проводник разрываются в нем одновременно. А вот заменять один двухполюсный двумя однополюсными однозначно нельзя, поскольку такая схема позволит разрывать нейтральный проводник без отключения фазного, вразрез требованиям п.6.6.28 ПУЭ.

Список использованной литературы

Кузнецов Р. С. «Аппараты распределения электрической энергии на напряжение до 1000В» 1970
Буль Б.К. «Основы теории электрических аппаратов» 1970
Е. Д. Тельманова «Электрические и электронные аппараты» 2010

Cricut — это электронная машина для резки , которая может вырезать все виды рисунков из таких материалов, как бумага, винил, картон и переводные картинки. Некоторые станки Cricut могут резать даже кожу и дерево!

Вы можете использовать Cricut, чтобы разрезать практически все, что вы обычно разрезаете ножницами или ножом X-acto. Тем не менее, Cricut может резать с гораздо большей точностью и скоростью, чем вручную!

Лучшие машины для резки

Такие машины, как Cricut, иногда называют высекальными машинами или ремесленными плоттерами. Машины для резки других марок включают Silhouette Cameo и Brother ScanNCut.

В настоящее время на рынке имеется три типа машин Cricut : Cricut Explore 3, Cricut Maker 3 и Cricut Joy.

Cricut Explore 3 — это модель среднего уровня и самая продаваемая машина. Cricut Maker 3 — это еще один шаг вперед по сравнению с Explore 3, и он может резать более широкий спектр материалов с помощью большего количества инструментов. Joy — это модель меньшего размера, портативная, простая в настройке и использовании.

Продолжайте читать для более подробного сравнения всех трех машин!

Как работают машины Cricut

Раскройную машину Cricut можно рассматривать как домашний принтер. За исключением того, что вместо печати вашего дизайна на листе бумаги машина Cricut использует небольшое подвижное лезвие для вырезания дизайна из листа бумаги (или другого материала).

Сначала вы создаете дизайн в программном обеспечении Cricut или приложение. Затем вы отправляете дизайн на раскройную машину Cricut через Bluetooth или USB. Машина Cricut получает дизайн и вырезает его с помощью небольшого точного лезвия.

Проще говоря, вот как пользоваться Cricut.

Сначала выберите материал для резки и положите его на липкий коврик для резки. (Коврик для резки удерживает материал на месте, пока Cricut делает разрезы.) Загрузите коврик в машину.
Затем выберите дизайн в Cricut Design Space. Выберите настройки материала и отправьте дизайн на раскройную машину Cricut.
Нажмите кнопку на машине Cricut, чтобы начать резку.
После того, как машина закончит резку, снимите коврик с машины и материал с коврика.

3 типа машин Cricut

В текущей линейке Cricut есть пять различных машин для резки. У каждого есть свои плюсы и минусы. Подробную статью с описанием плюсов и минусов каждой машины можно найти в этом посте: Сравнение Cricut: какая машина Cricut лучше для вас?

Обновление 2021:

В июне 2021 года компания Cricut представила две новые машины в своей линейке: Cricut Maker 3 и Cricut Explore 3. Эти машины заменят машины серий Cricut Maker и Cricut Explore Air предыдущих поколений. Новые модели имеют более мощные двигатели, способные режет в 2 раза быстрее, чем , и может резать материалы Cricut Smart без коврика ! Изменитель игры!

(Тем не менее, я по-прежнему считаю, что Cricut Explore Air 2 и Cricut Maker — хорошие машины, особенно если вы можете найти их по хорошей цене.)

Cricut Explore Air 2

Cricut Explore Air 2 — лучшая машина Cricut -продаю машину. Это фантастическая модель среднего уровня, которая идеально подходит как для начинающих, так и для опытных мастеров. Он может резать более 100 материалов, включая бумагу, винил, картон, некоторые виды кожи и ткани со стабилизатором.

Cricut Explore Air 2 работает с ковриками размером 12 на 12 дюймов или 12 на 24 дюйма, что позволяет создавать полноразмерные наклейки для футболок, большие виниловые наклейки и бумажные 3D-наклейки.

Cricut Explore 3

Cricut Explore 3 — новейшая машина Cricut серии Explore. Как и его предшественник, Cricut Explore 3 может резать более 100 материалов, включая картон, винил, термоклей, блестящую бумагу и клейкую ткань. Он совместим с 6 различными инструментами, включая тонкое лезвие, инструмент для переноса фольги, стилус для подсчета очков и глубокое лезвие.

Что нового в этой модели? Cricut Explore 3 имеет более мощный двигатель, который может резать до в 2 раза быстрее , чем Cricut Explore Air 2. Он совместим с Smart Materials , так что вы можете делать сверхдлинные пропилы (до 12 футов!) без мат.

Cricut Maker

Cricut Maker — одна из самых мощных и дорогих машин для резки, которые предлагает Cricut. Это определенно шаг вперед по сравнению с машиной Explore.

Cricut Maker — одна из самых прочных и универсальных машин для резки на рынке. Он может резать более 300 материалов, включая дерево, кожу, войлок, ткань, акрил, пластик и многое другое. Он также работает с матами размером 12 на 12 дюймов или 12 на 24 дюйма.

И он может больше, чем просто вырезать и писать. Устройство Cricut совместимо с постоянно расширяющимся набором лезвий и инструментов, включая лезвие ножа, наконечник для гравировки, наконечник для фольгирования, инструмент для выдавливания и дисковый резак.

Cricut Maker 3

Cricut Maker 3 — новейшая модель Maker, выпущенная в июне 2021 года. он может резать более 300 видов материалов, включая ткань, бумагу, дерево и кожу. Он совместим с 13 инструментами для вырезания, письма, биговки, фольгирования, гравировки и многого другого.

Что нового в Maker 3? Cricut Maker 3 совместим с Smart Materials, поэтому вы можете вырезать очень длинные изделия (до 12 футов) без коврика. Он также имеет более мощный двигатель, поэтому он может резать до в 2 раза быстрее, чем , по сравнению с оригинальным Cricut Maker, а с — в 10 раз больше, чем , по сравнению с серией Explore 2.

Cricut Joy

Cricut Joy — новейшая модель Cricut. Это небольшая умная машина для резки, которую легко настроить и использовать. Он может резать более 50 материалов, включая бумагу, винил, термопласт и некоторые тонкие искусственные кожи.

Эта машина занимает меньше места, поэтому ее легко хранить в небольшом пространстве. На мой взгляд, это единственная машина Cricut, которая действительно «портативная».

Cricut Joy может вырезать рисунок шириной не более 5,5 дюймов. Так что он отлично подходит для изготовления наклеек, этикеток, поздравительных открыток и других небольших проектов. Хотя он не так универсален, как более крупные машины, это все же отличная машина, которая идеально подходит для изучения основ.

Старые машины Cricut

Если вы покупаете подержанный Cricut, вы можете встретить более старые модели Cricut, такие как Cricut Explore, Cricut Explore One или Cricut Explore Air. Несмотря на то, что эти 3 модели сняты с производства, они по-прежнему работают с текущей версией Cricut Design Space.

В других устаревших моделях, таких как Expression и Gyspy, используются оригинальные картриджи. Эти старые машины больше не поддерживаются Cricut и не работают с Design Space.

Cricut Cuttlebug — это ручной высекальный станок другого типа, производство которого также снято с производства.

Какой Cricut лучше всего подходит для новичка?

Лучшая машина Cricut для начинающих с ограниченным бюджетом — это Cricut Explore 3. Cricut Explore 3 — самая популярная машина Cricut, и не зря! Он режет более 100 материалов: картон, винил, термоклей и специальные материалы, такие как блестящая бумага, пробка и нетканое полотно. Это не самая быстрая и тихая машина для резки, но она делает много и очень удобна для начинающих.

Какой Cricut должен

вы получить?

Лучший Cricut для вас зависит от того, какие проекты вам нравятся. Прежде чем выбрать станок Cricut, подумайте, какие типы материалов вы хотите резать.

Когда выбирать Cricut Explore 3 : Cricut Explore 3 — это самая продаваемая машина Cricut, которая предлагает вам отличную отдачу от затраченных средств. Cricut Explore — мой лучший выбор для новичков Cricut с ограниченным бюджетом.

Это относительно быстрая и мощная машина, максимальная ширина которой составляет 12 дюймов. И, как я уже упоминал ранее, он режет более 100 популярных материалов для рукоделия, включая бумагу, винил и гладь.

Итак, если вы предпочитаете поделки из бумаги и винила (и вам не нужно резать много ткани и дерева), вам лучше всего выбрать Cricut Explore 3.

Когда выбирать Cricut Maker 3 : The Cricut Maker 3 может делать все то же, что и Cricut Explore, и даже больше. Я рекомендую перейти на Maker, если вам нужна универсальность для резки тяжелых материалов, таких как дерево и кожа, и деликатных материалов, таких как крепированная бумага и ткань, для швейных проектов.

Говоря об использовании швейных проектов Cricut, Cricut Maker имеет специальный вращающийся режущий инструмент, идеально подходящий для вырезания выкроек из ткани, аппликаций для стеганых одеял и других изделий из ткани.

Когда выбирать Cricut Joy: Cricut Joy — новейшая машина для резки Cricut. Cricut Joy идеально подходит, если вам нравится делать быстрые небольшие проекты, такие как этикетки и открытки.

Я рекомендую Cricut Joy, если у вас нет специального места для творчества и вам нужна машина для резки, которая не займет много места.

Вот таблица, в которой сравниваются характеристики всех трех машин.

Сравнительная таблица машин Cricut

Machine	Cricut Explore 3	Cricut Explore Air 2	Cricut Maker 3	Cricut Maker	Cricut Joy
Max material width	13 in	12 in	13 in	12 в	5,5 в
MAX CUT Длина	12 FT	1,9 FT	12 FT	78	4	7777777777778	7178	4	778	. 0178	100+	100+	300+	300+	20+
Типы инструментов	. )	13 (вырезка, письмо, насечка, тиснение, гравировка, фольга и т. д.)	13 (вырезание, письмо, насечка, тиснение, гравировка, фольга и т. д.)	2 (резка и письмо)
Товарный сорт	№	нет	да!	да!	нет
Работает с интеллектуальными материалами (режет без коврика для резки)	да!	нет	да!	нет	да!
Работает с карточным ковриком	нет	нет	нет	нет	да!
Работает с домашним принтером для «печати и резки»	да	yes	yes	yes	no
Connectivity	Bluetooth or USB	Bluetooth or USB	Bluetooth or USB	Bluetooth or USB	Bluetooth only
Suggested Price	$299. 99	249,99 $	399,99 $	399,99 $	159,99 $
Купить на Cricut.com	7 Проверить цену	8	80177 Check price	Check price	Check price
Shop on Amazon	Check price	Check price	Check price	Check price	Check price

Where to Buy a Cricut

Машины Cricut доступны на веб-сайте Cricut, Cricut.com, в интернет-магазинах, таких как Amazon, и в ремесленных магазинах, таких как Michael’s и Joann.

Комплекты Cricut

Если вы только начинаете работать с Cricut, лучше всего приобрести комплект станков Cricut. В комплекты Cricut обычно входят дополнительные инструменты и лезвия, дополнительные коврики для резки и набор материалов для рукоделия, таких как винил и картон. Вы можете найти лучшие пакеты Cricut на веб-сайте Cricut, QVC и Amazon.

Обязательно загляните на сайт Cricut, чтобы узнать, не проводят ли они одну из своих частых распродаж.

Может ли Cricut резать войлок, ткань и кожу?

Да, некоторые станки Cricut могут резать более тяжелые материалы , такие как войлок, ткань, кожа и пластик.

Cricut Explore 3 может резать жесткий войлок, стабилизированную ткань и инструментальную кожу. Он также может резать пенопласт, картон и шпон из натурального дерева.

Помните, что Cricut Explore 3 не работает с вращающимися режущими инструментами. Итак, если вы хотите разрезать ткань, вам понадобятся дополнительные стабилизаторы.

Cricut Maker 3 может резать самые разные материалы, от деликатных материалов, таких как гофрированная бумага, до более тяжелых материалов, таких как бальза и липа. Он также имеет вращающийся режущий инструмент, который режет ткань и войлок без необходимости использования дополнительных стабилизаторов.

И не забудьте про Cricut Joy. Даже Cricut Joy может резать некоторые материалы из искусственной кожи, если они толщиной с бумагу.

Может ли Cricut резать дерево?

Да, и Cricut Explore 3, и Cricut Maker могут резать древесные материалы.

Cricut Explore 3 может резать тонкий деревянный шпон с помощью лезвия с глубоким заострением.

Cricut Maker 3 может резать еще больше древесных материалов, таких как липа, пробковое дерево, натуральный шпон и ДСП.

Как начать пользоваться Cricut

Готовы взять новый Cricut из коробки? Давайте поговорим о том, как начать использовать Cricut.

Насколько легко пользоваться Cricut?

Поверьте мне, я понимаю, что начать работу в огромном мире крафта Cricut может быть непросто. Но с небольшим руководством не так уж сложно начать использовать вашу машину Cricut для создания красивых проектов из бумаги и винила.

Cricut упрощает выполнение вашего первого проекта. Внутри коробки вы найдете конверт с инструкциями и всеми материалами, которые вам понадобятся для создания первого макета.

Использование Cricut Design Space

После распаковки новой машины не забудьте зарегистрировать бесплатную учетную запись Design Space. Cricut Design Space™ — это бесплатная программа для проектирования, которую вы будете использовать для отправки проектов на раскройную машину.

Design Space доступен в виде настольного приложения и мобильного приложения, которое можно использовать на Android и iOS. Нажмите здесь, чтобы ознакомиться с приложением Cricut Design Space™.

Существует три способа использования Design Space для создания дизайнов Cricut:

Вы можете искать в обширной библиотеке Design Space готовые дизайны и проектные идеи.
Вы можете загружать свои собственные файлы SVG (бесплатно или купленные в другом месте) в Design Space.
Вы можете использовать удобный интерфейс для создания собственных уникальных дизайнов.

Что такое Cricut Access?

Помните, я говорил о библиотеке изображений в программе Cricut Design Space? Некоторые из этих изображений можно использовать бесплатно, а для некоторых требуется подписка на Cricut Access.

Примерно за 10 долларов в месяц вы можете оформить подписку Cricut Access, которая предоставит вам доступ к обширному каталогу эксклюзивной графики, изображений и проектов Cricut (включая официально лицензированную графику таких брендов, как Marvel, Star Wars и Disney. )

Получите подписку Cricut Access Premium здесь!

Вам нужен компьютер для использования Cricut Machine?

Вам понадобится компьютер или смартфон, чтобы получить доступ к программному обеспечению для проектирования Cricut и отправить свой дизайн на раскройную машину Cricut.

Cricut Explore и Cricut Maker можно подключать к ноутбуку или настольному компьютеру через USB-кабель или по беспроводной связи через Bluetooth. Cricut Joy подключается через Bluetooth.

Вы также можете использовать приложение Cricut Design Space (как на iOS, так и на Android), чтобы отправить дизайн на машину Cricut со своего смартфона.

Для большинства проектов я предпочитаю использовать настольную версию Design Space. Тем не менее, приложение удобно для быстрой и простой резки.

Какие расходные материалы вам потребуются, чтобы начать работу с Cricut?

Когда вы покупаете Cricut, машина поставляется со многими вещами, необходимыми для начала работы. Внутри коробки вы найдете лезвие, коврик, ручку и образцы материалов для вашего первого проекта. Вы также получите шнур для зарядки и USB-кабель, если они совместимы.

После этого вы захотите купить еще несколько расходных материалов, чтобы продолжить творить. Если вы предпочитаете бумажные проекты, купите красивую бумагу для скрапбукинга, картон и пергамент. Если вам нравится делать виниловые проекты, вам понадобится клейкий винил, термоклей и переводная лента.

Я также рекомендую приобрести несколько недорогих ручных инструментов, которые сделают работу с Cricut еще проще. Cricut предлагает несколько наборов для начинающих, в том числе базовый набор инструментов и набор основных инструментов, который включает в себя основные ручные инструменты, в том числе пинцет, инструмент для прополки, ножницы, небольшой шпатель, скребок, стилус для подрезки и триммер для бумаги.

Что можно сделать с Cricut?

Вы можете использовать Cricut для создания самых разных поделок. Я не преувеличиваю, когда говорю, что единственным ограничением является ваше творчество!

Вот несколько популярных вещей, которые можно сделать с помощью Cricut:

термоклейкие футболки и комбинезоны.
поздравительные открытки ручной работы
кожаные серьги и браслеты
бумажные баннеры и праздничные украшения
персонализированные наклейки
виниловые наклейки на окна автомобиля
персонализированные этикетки для буфета
адресные стаканы, конверты 9043 пригласительные
трафареты для травления стекла
расписная деревянная вывеска
трафареты для расписного коврика
блоки для квилтинга и формы для аппликаций

Можно ли зарабатывать деньги с помощью Cricut?

Да, многие люди используют раскройные машины Cricut для изготовления футболок, кружек, виниловых наклеек и других поделок, которые они продают в Интернете или на ярмарках ремесел.

Стоит ли покупать машину Cricut?

Если вы любите мастерить из бумаги и винила, вам понравится Cricut. Я думаю, вы оцените, как быстро и тихо станок Cricut может вырезать даже самые сложные узоры.

Я знаю, что меня всегда впечатляло, насколько профессионально выглядят мои поделки, когда я использую Cricut для их вырезания!

Больше идей Cricut Projects

Если вы любите заниматься рукоделием с Cricut, думаю, вам понравятся и другие проекты:

Как сделать рубашки с Cricut Iron-On Vinyl
Как сделать трафарет с Cricut
Как сделать рисунок на перевернутом холсте с помощью Cricut
Как сделать наклейки с помощью Cricut «Распечатайте, а затем вырежьте»
25 лучших идей рождественских подарков Cricut
12 идей рождественских открыток Cricut

Учитесь с помощью учебных пособий Cricut

Чтобы узнать больше о том, как использовать вашу машину Cricut и пространство для дизайна Cricut, ознакомьтесь с этими учебными пособиями:

Как подключить Cursive Буквы в Cricut Design Space
Как сделать монограмму в Cricut Design Space
Когда использовать сварку или присоединение в Cricut Design Space

Что дальше?

Прикрепить к этому сообщению: Сохраните этот урок на своих досках Pinterest, чтобы вернуться к нему позже.

Оставить комментарий: Мне приятно слышать ваши отзывы. Расскажите мне в комментариях ниже!

Поделиться в Instagram или Facebook: Когда вы сделаете этот проект, поделитесь им в социальных сетях и отметьте меня @sarahmaker. Я люблю смотреть, что ты делаешь!

Есть вопросы? Присоединяйтесь к группе в Facebook!

Надеюсь, эта статья была для вас полезной! Если у вас есть дополнительные вопросы, не стесняйтесь присоединиться к моей группе Facebook. Я создал эту группу, чтобы вы могли обмениваться фотографиями, задавать вопросы и помогать друг другу.

Sarah Stearns

Sarah Stearns помогла тысячам рукодельниц найти свой следующий поделочный проект с помощью бесплатных выкроек и пошаговых руководств в своем блоге sarahmaker.com. Читать далее.

О ее работе писали в The New York Times, Scientific American, Good Housekeeping, Vox, Apartment Therapy, Lifehacker и других изданиях.

Лучшая машина для крикета 2022 года: сравнение покупателей

37 акции

Поделиться
Твит

Какая машина Cricut лучше?

В ноябре этого года я сравнил лучших станка Cricut 2022 года . Cricut Maker и Explore Air 2 обеспечили себе выигрышное место.

Если вы хотите купить машину Cricut, но не знаете всех отличий, я вас не виню. У них похожие названия, дизайн и запутанный список функций.

Я переписал все обзоры машин Cricut и поместил их в одном месте (с простой сравнительной таблицей Cricut!), чтобы их было легко сравнивать.

Ты готов?

Давайте найдем лучшую машину Cricut!

Содержание

Обзор лучших машин для нарезки на 2022 год

Покупка машины для резки — это огромные инвестиции, и многие из моих друзей всегда спрашивают меня, что им следует купить. Многие из них еще даже не занимаются крафтом, и они не знают различий между каждой машиной Cricut.

Вот почему я написал эту статью! Чтобы сравнить характеристики каждой модели, чтобы вы могли решить, какая из них лучше для вас и какие типы ремесел вы будете выполнять.

Я попытался сделать этот довольно простым и понятным , так что вы можете просто пролистать до конца каждого раздела, чтобы увидеть, для какого типа ремесла лучше всего подходит машина, а также ссылку на лучшее предложение, которое я смог найти.

Если вы были здесь раньше: вы меня знаете. Я абсолютно честен (иногда до ошибки!) и ничего не утаиваю.

Начнем!

Cricut Maker (лучшая машина Cricut)

Cricut Maker: лучшая машина 2022 года в целом

Прочитайте наш полный обзор.

Из машин Cricut, которые я рассматривал, Cricut Maker определенно получил больше всего ажиотажа, но это оправдано или просто дорогой апгрейд?

Совершенно оправданно.

Cricut Maker — самая быстрая и мощная машина, созданная Cricut (и самая дорогая).

Если вы ищете лучшую машину для раскроя ткани, то это она. Войлок, шелк, парусина, джинсовая ткань — все это точно режет. Это полностью меняет правила игры.

Эта машина Cricut предназначена для использования с планшетом или телефоном. В верхней части есть выступ для установки планшета, и он может напрямую питать ваше устройство. Если вы предпочитаете использовать его с ПК, он также поддерживает программное обеспечение Cricut Design Space.

Новая адаптивная система инструментов

Адаптивная система инструментов добавляет к лезвию набор шестерен, которые позволяют ему подниматься и поворачиваться, интеллектуально контролируя давление резки и вращение.

Это эквивалент резки в 3D. Это также делает Cricut самой мощной машиной (в 10 раз мощнее, чем серия Explore) и лучшей для раскроя ткани.

Давайте посмотрим на два из этих новых инструментов:

Лезвие ножа: Он предназначен для быстрой резки толстых материалов (таких как пробковое дерево). Итак, для чего мы можем его использовать? Вот лишь несколько материалов, которые он способен резать:
- пробковое дерево
- пенопласт
- ДСП
- кожа
- металл
Вращающееся лезвие: Это второй эксклюзивный инструмент, выпущенный Cricut. Это причина Cricut Maker — лучшая машина для разрезания ткани ( даже шелка ). Вращающееся лезвие мягко проходит по вашей ткани, разрезая ее без какой-либо поддержки. Обычным лезвием тонкие ткани (например, гофрированная бумага) часто рвутся или рвутся, особенно если лезвие затупилось. Это означает, что с Maker вам не нужна подложка для ткани, которую вы вырезаете, вы просто загружаете ее прямо на коврик для резки.

Библиотека швейных шаблонов

Cricut Maker также имеет доступ к библиотеке выкроек. Если вы не знакомы с выкройками, я расскажу.

Выкройка — это шаблон для нанесения выкройки на материал, который вы собираетесь шить.

Обычно вы наносите выкройку на ткань, а затем вырезаете ее вручную. С Cricut Maker и его библиотекой выкроек вы можете пропустить оба этих шага, и машина немедленно вырежет их для вас.

Это огромно (особенно для квилтеров). Проект, на подготовку которого сейчас уходит 2 часа, займет всего 15 минут.

Что нам нравится

Наш лучший выбор!
Лучше всего подходит для раскроя ткани (включая крепированную бумагу и шелк)
Лучше всего подходит для резки толстых материалов (например, кожи или пробкового дерева)
Использует инструменты, которые не может использовать ни одна другая машина
- Вращающееся лезвие. Прорезает практически любую ткань без использования подкладочного материала.
- Лезвие ножа. Как и нож X-Acto, он может резать тяжелые материалы, такие как матовый картон или пробковое дерево.
Особенности адаптивной системы инструментов. Контролирует направление вашего лезвия, увеличивая силу резания в 10 раз по сравнению с другими машинами.
Быстро режет бумагу и винил благодаря режиму 2x .
Будущая совместимость. Все новые инструменты будут разработаны для Adaptive Tool System.
Поддерживает Bluetooth и беспроводную резку.

Что нам не нравится

Это дорого, рекомендованная производителем розничная цена на 100 долларов больше, чем у Cricut Explore Air 2.
Это может быть медленно. Использование специальных лезвий может замедлить работу этой режущей машины.
Вы не можете легко загрузить уже существующие выкройки в Design Space. Вы ограничены предоставленными коммерческими шаблонами, если только вы не можете воссоздать их в Design Space или импортировать в виде SVG.
Нельзя использовать отдельно, требуется подключение к Интернету или подключенное устройство iPad/iPhone/Android.
Аксессуары не включены, и вы потратите еще как минимум 40 долларов, чтобы добавить их.

Резюме

Есть причина, по которой я поставил Cricut Maker на первое место в этом сравнении.

Это лучшая машина , которую вы можете купить сегодня, особенно если вы работаете с тканью.

Распродажа

Cricut Maker, Champagne

Лучшая машина в целом обзор
Новое вращающееся лезвие, которое лучше всего подходит для резки ткани
Новое лезвие ножа, позволяющее резать более толстые материалы, чем любая другая машина
Перспектива с новой адаптивной системой инструментов
Bluetooth и беспроводная резка

Cricut Explore Air 2 (Максимальная цена)

Прочитайте наш полный обзор.

Cricut Explore Air 2 — самая популярная модель режущего станка Cricut, доступная на данный момент.

Этот Cricut имеет 2x быстрого режима для работы с бумагой, винилом, термоклеем и картоном. Он также поставляется в трех красивых цветах: мятно-зеленом, пастельно-розовом и небесно-голубом.

Если вы используете картриджи Cricut, Explore Air 2 их поддерживает. Однако у него нет сенсорного экрана или клавиатуры, поэтому для их использования вам потребуется активное подключение к Интернету или iPhone/iPad/Android.

Дизайн машины

Дизайн машины и ее ящики для принадлежностей — мои любимые особенности Cricut Explore Air 2. Машину приятно открывать. Его красочные панели плавно открываются одним нажатием кнопки.

Создается впечатление, что Cricut советовалась с ремесленниками перед созданием этой машины. Все аспекты хранения идеально расположены и удобны. В меньшем ящике для принадлежностей даже есть магнитная планка для надежного удержания сменных лезвий.

Качество резки

В этом преимущество Cricut Explore Air 2. По сравнению с любой другой рассмотренной моделью Cricut, кроме Maker, она режет быстрее и точнее.

При резке бумаги или винила вы можете использовать 2x быстрый режим , в котором точность достигается за счет скорости, поэтому сначала обязательно выполните пробный рез материала.
