Схема аварийного освещения: рассмотрим подробно

Аварийное освещение

Схемы аварийного освещения для различных помещений в значительной степени отличаются. Это зависит от их размеров, мощности системы аварийного освещения и, собственно, требований к самому освещению. Поэтому на данный момент существует богатое разнообразие схем, которое позволяет решить задачи любой сложности и с различным уровнем капиталовложений.

Содержание

• Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются
  • Помещения, в которых обязательно должно быть аварийное освещение
  • Требования к аварийному освещению
• Схемы для систем аварийного освещения
  • Схема питания аварийного освещения от второго источника питания
  • Питание от дизельного генератора
  • Схемы питания с использованием аккумуляторов
  • Светильники со встроенным аккумулятором
• Вывод

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Прежде чем говорить о схемах и сферах применения, давайте разберемся с вопросами, где это аварийное освещение вообще должно быть. Кроме того, обязательно следует разобраться с вопросом норм, предъявляемых к аварийному освещению. Все это детально прописано в СНиП 23-05-95, а в нашей статье мы лишь постараемся, простым языком объяснить все эти требования.

Помещения, в которых обязательно должно быть аварийное освещение

Аварийное освещение подразделяется на два основных типа – это эвакуационное и освещение безопасности. Первое должно обеспечить безопасное передвижение людей в экстренных ситуациях, а второе — минимальный уровень освещенности в местах управления критической инфраструктурой.

Аварийное освещение щитов управления	Исходя из этого, аварийное освещение в обязательном порядке должно быть реализовано в тепловых пунктах, электрических станциях и подстанциях, насосных станциях водоснабжения и отведения, вентиляционных помещениях и в пунктах управления системами кондиционирования, если нарушение работы этих объектов может привести к останову промышленных или жилых зон.
Аварийное освещение рабочих мест	В обязательном порядке, освещение безопасности должно быть в помещениях, прекращение работы в которых может привести к взрывам или пожарам. И даже если остановка работ в определенном помещении приводит к длительному простаиванию всей технологической цепочки, то в них необходимо оборудовать освещение безопасности.
Освещение эвакуационных проходов	Эвакуационное освещение должно быть во всех промышленных зданиях без естественного освещения. Кроме того, его необходимо монтировать во всех основных проходах если при эвакуации по ним будут перемещаться более 50 человек. Для вспомогательных помещений эта норма ниже и составляет 100 человек.
Аварийное освещение высотных жилых зданий	Обязательно, эвакуационное освещение должно быть в доме с количеством этажей 6 и более, в лечебных и детских учреждениях. Для общежитий его следует оборудовать при длине коридоров более 25 метров, либо при проживании в нем более 50 человек.
Аварийное освещение торговых залов	В торговых помещениях нормой для установки такого освещения является площадь в 90м2. Кроме того, эвакуационное освещение должно быть установлено над кассами
Эвакуационное освещение в спортзалах	Такой тип аварийного освещения следует создавать в спортивных, банных, лечебно-профилактических помещениях, ремонтных мастерских, в раздевалках, на кухнях и других объектах общественных зданий. В актовых и конференц-залах его следует монтировать при количестве мест более 100.

Требования к аварийному освещению

Теперь поговорим о требованиях, которые нормативные акты предъявляют к аварийному освещению. Причем, в зависимости от типа аварийного освещения, эти требования достаточно разительно отличаются.

Виды аварийного освещения

• Начнем наш разговор с освещения безопасности. Как говорит инструкция, оно должно обеспечивать наименьшую освещенность в размере 5% от нормальной минимальной освещенности. Например, у нас имеется помещение, в котором минимальная норма освещенности составляет 200лк. Соответственно минимальная норма освещения безопасности должна быть не меньше 10лк.

Минимальные нормы освещенности различных помещений

Обратите внимание! Во всех случаях минимальная норма освещения безопасности должна быть не ниже 2лк внутри зданий. На территории предприятия эта норма составляет 1 лк.

• А вот с эвакуационным освещением все немного сложнее. И это связано не с нормой минимальной освещенности, которая для помещений составляет 0,5лк, а для площадок вне помещений 0,2лк, а с правилами размещения самих фонарей.
• Фонари эвакуационного освещения должны быть расположены через каждые 25 метров на пути эвакуации. Кроме того, они в обязательном порядке должны быть на каждом повороте и перед каждой дверью.
• Но дело в том, что нормы запрещают перепад между наиболее и наименее освещенными участками больше чем 1к 40. Это требование зачастую обуславливает применение светильников с максимально рассеянным светом, а также уменьшение расстояний между светильниками.

Нормы расположения светильников эвакуационного освещения

• Отдельно стоит отметить и лампы, которые следует применять для систем аварийного освещения. Дело в том, что нормативные документы запрещают применение натриевых, ксеноновых, ДРЛ и металлогалогенных ламп, которые достаточно долго разгораются и могут гаснуть в процессе работы.

Схемы для систем аварийного освещения

Имея представление о типах и требованиях, предъявляемых к данным системам освещения, можно говорить и об самих схемах. На данный момент их предложено достаточно большое количество, причем имеются схемы как для достаточно большой сети освещения, так и для небольших по количеству светильников систем.

Схема питания аварийного освещения от второго источника питания

Самая простая схема сети аварийного освещения с технической точки зрения — это его питание от независимого источника электроснабжения. Но будем откровенны, применяется такая схема достаточно редко в связи с тем, что в чисто технические условия вмешивается экономическая целесообразность.

Стоимость еще одного подключения к электрической сети во многих случаях заставляет отказаться от такого варианта. А между тем он один из самых удобных.

Схемы подключения от посторонних источников питания: а) – от разных подстанций, б) – от разных систем шин одной подстанции

• Суть данного варианта сводится к следующему. Помещение или группа помещений имеет одно основное питание от электрической сети общего пользования. Для подключения аварийного освещения к помещению подводится еще одна питающая линия. Главным условием этой линии является ее питание от другого источника – это может быть другая система шин на питающей подстанции или вообще другая подстанция.
• Резервная линия питания может иметь меньшую номинальную мощность. Главное, чтоб ее хватило на питание всей сети аварийного освещения и другого электрооборудования, подключенного к ней.

В дальнейшем возможно два варианта:

• Вариант номер один — это когда от основной линии в нормальном режиме питается все электрооборудование помещения. При исчезновении напряжения на основной линии, сеть аварийного освещения начинает получать питание от резервной линии.

Схема освещения с несколькими независимыми источниками питания

• Второй вариант — это когда линии аварийного освещения постоянно запитаны от резервной линии, и сеть аварийного освещения работает постоянно, не зависимо от наличия основного питания. В этом случае необходимо иметь возможность подключения сети аварийного освещения к основной линии для проведения ремонтов и устранения неполадок на резервной линии.

Питание от дизельного генератора

Но как мы уже упомянули, цена варианта с подключением двух независимых линий далеко не всегда находится в разумных пределах. Поэтому, иногда проще обойтись своими силами и создать автономный источник питания самостоятельно. Это может быть бензиновый, газовый или дизельный генератор.

Дизельный генератор

• Такой генератор можно установить в специальном помещении. Дополнительно к нему потребуются емкость для хранения топлива. Обычно ее объем принимают достаточным для часа работы генератора, если другое не предусмотрено требованиями к вашему помещению. Обвязка генератора позволит подавать топливо от емкости непосредственно к двигателю. Система автозапуска позволит включать генератор без вашего участия.
• Итак, для данной схемы в нормальных условиях все питание берется от основной линии. При исчезновении на ней напряжения в работу включается дизель генератор. Он обеспечивает питание сети аварийного освещения.
• Но здесь есть несколько, но. Для того чтоб запустить генератор, нужна специальная автоматика, а она питается от электрической сети. Но если питание уже исчезло, то как сработает автоматика?

Схема подключения дизель генератора в качестве второго источника питания

• Для этого существует несколько вариантов. Наиболее простым и дешевым является вариант использования специального конденсатора, который вполне может запасти достаточный объем электроэнергии для однократной команды на включение.
• Но если генератор не включился с первого раза, то потом его можно включить только вручную. Это не очень удобно, особенно в аварийных ситуациях. Поэтому, зачастую, дополнительно приобретают небольшой аккумулятор, который обеспечит работу системы аварийной автоматики.

Схемы питания с использованием аккумуляторов

Вообще, вариант с использованием аккумуляторов является одним из самых распространенных. Ведь реализовать его своими руками достаточно просто и, в некоторых случаях, он немного дешевле.

Аккумуляторные батареи большой емкости

• Аккумуляторы электрической энергии позволяют накапливать и хранить энергию. Но если в нашей сети протекает переменный электрический ток, то аккумулятор способен работать только с постоянным током. В связи с этим они требуют установки специальных устройств – инверторов, которые преобразуют переменный ток в постоянный и обратно.

На фото инвертор для аккумуляторной батареи

Существует несколько вариантов схем с использованием аккумуляторов для питания аварийной сети:

• Вариант номер один – это когда питание сети аварийного освещения происходит от инвертора, к этой же сети подключен аккумулятор. В нормальном режиме инвертор подключен к сети переменного тока. Его выходные цепи с постоянным током подключены к щиту постоянного тока (ЩПТ). При обычном режиме работы он питает все светильники, подключенные к сети аварийного освещения, и подпитывает аккумулятор, компенсируя саморазряд батареи.

При исчезновении переменного напряжения инвертор перестает работать. Все питание сети аварийного освещения ложится на аккумуляторную батарею, которая должна обеспечить ее работу не менее получаса, либо другого периода времени.

Схема постоянного питания аварийного освещения от батареи

Обратите внимание! Для всех схем при использовании батареи, ее емкость должна выбираться в соответствии с суммарной мощностью потребления. При этом сама батарея должна периодически подвергаться контрольным зарядам-разрядам для проверки ее.

• Второй вариант — это когда инвертор подключен непосредственно к батарее. От батареи подключено все аварийное освещение. Инвертор постоянно подзаряжает аккумулятор, что обеспечивает ее постоянную емкость. При отключении питания переменной сети инвертор отключается, и аварийная сеть питается только от батареи, как на видео.
• Третий вариант – это когда инвертор подключен к батарее, а от батареи питается аварийное освещение, но оно постоянно отключено. Только при исчезновении напряжения основного источника сеть аварийного освещения отключается от основного источника и подключается к питанию от батареи.

Схема и аварийное освещение с батарей работающей только в аварийном режиме

Но дело в том, что от приведенных выше схем могут питаться только отдельные виды ламп способные работать на постоянном токе. А вот двигатели и некоторые виды светильников не могут работать от постоянного тока. Для их питания в схему второго и третьего варианта возможна установка дополнительного инвертора. Только теперь он будет преобразовывать постоянный ток в переменный. В итоге, на выходе с аккумуляторной батареи мы получим переменный ток.

Светильники со встроенным аккумулятором

Но далеко не всегда необходима такая сложная схема, и аварийное освещение должно быть запитано именно от отдельных групп освещения. Для небольших по площади зданий, для которых достаточно до 50 ламп, значительно целесообразнее использовать светильники со встроенным аккумулятором.

Светильник аварийного освещения со встроенным аккумулятором

• Суть данной схемы заключается в следующем. Вы приобретаете специальные светильники со встроенным аккумулятором. Этот светильник уже имеет встроенный инвертор, который подзаряжает батарею. В нормальных условиях он питается от сети переменного тока. При исчезновении питания он отключается от сети переменного тока и начинает работать от аккумулятора. Время его работы обычно не превышает 3 часов.
• Светильники могут быть разных типов. Одни постоянно работают от аккумулятора и инвертор подзаряжает его. Другие постоянно работают от сети переменного тока, а от аккумулятора он включается только в аварийных режимах.
• Имеются светильники с одной или несколькими лампами, работающими от переменной сети и одной или несколькими лампами, работающими от аккумулятора. Это позволяет подобрать светильник в точном соответствии с вашими пожеланиями и требованиями.

Эвакуационный светильник со встроенной батарей

• Так же такие светильники можно разделить на группы по месту установки батареи. Одни имеют выносную батарею, которую прячут под навесными потолками, другие имеют батарею, которая встроена в сам светильник.
• Гарантийный срок службы таких светильников обычно составляет 10-15 лет. Но на самом деле, это время ограниченно сроком службы аккумулятора. Поэтому после его замены на новый, светильник может проработать и больший срок.

Вывод

Аварийное освещение и схема его подключения имеют множество вариантов. При этом совершенно не обязательно использовать только один из них. Вполне возможны варианты с комбинацией на одном объекте нескольких различных типов. Это позволяет добиться оптимального питания всей аварийной сети и минимальных капиталовложений.

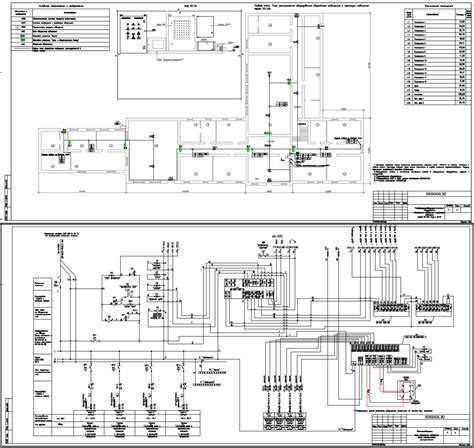

Схема аварийного освещения

В этой статье мы хотим прояснить какие существуют схемы аварийного освещения.

Выполняя проект освещения, мы всегда разрабатываем схемы авварийного освещения.

Для чего нужно аварийное освещение, ответ на этот вопрос, дает выписка из свода правил:

СП 52.13330.2016 (Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*) «Аварийное освещение предусматривается на случай нарушения питания основного (рабочего) освещения. Аварийное освещение должно включаться автоматически при пропадании питания основного (рабочего) освещения, а также по сигналам систем пожарной и аварийной сигнализации или вручную, если сигнализации нет или она не сработала.»

Схем включения аварийного освещения в систему электроснабжения здания немного, давайте остановимся на каждой из них:

Схема включения аварийного освещения при I-й категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256. 1325800.2016 должно подключаться к вводно распределительному щиту

СП 256.1325800.2016  п.8.1.4  В зданиях, в которых для всех нагрузок электроснабжение выполнено по I-й категории надежности и предусмотрено ВРУ (ГРЩ) с устройством АВР, распределительные сети аварийного эвакуационного освещения и аварийного резервного освещения следует выполнять отдельными линиями от данного ВРУ (ГРЩ).















Схема включения аварийного освещения при второй категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256.1325800.2016 должно подключаться к самостоятельному щиту «Автоматического Ввода Резерва» (АВР)

СП 256.1325800.2016  п.8.2.5 В зданиях, электроснабжение которых выполнено по II-й категории надежности, для питания аварийного эвакуационного освещения следует предусматривать устройство АВР в соответствии с 8. 10. Распределительную сеть резервного освещения следует выполнять аналогично 8.12.4.















Схема включения аварийного освещения при III-й категории электроснабжения, выглядит следующим образом — аварийное освещение согласно СП 256.1325800.2016 должно подключаться к независимым от общего освещая группам, но с использованием аккумуляторных батарей.

СП 256.1325800.2016  п.8.12.1 Питание аварийного освещения (эвакуационного и резервного) должно быть независимым от питания рабочего освещения и в нормальном режиме обеспечиваться электроэнергией от ввода, который не применяется для питания рабочего освещения за исключением 8.12.6. В качестве независимого источника питания могут быть использованы:

-отдельный ввод электроснабжения, который независим от основного ввода, согласно [4];

-аккумуляторные батареи (как централизованные, установленные в отдельном помещении, так и автономные, входящие в состав светильников). Продолжительность работы светильников аварийного эвакуационного освещения при питании их от аккумуляторов должна быть достаточной для эвакуации людей из здания, но не менее 1 ч.;

В некоторых случаях, когда уже установлены светильники рабочего освещения, но имеется необходимость установить аварийные светильники, в таких случаях в схему светильников включают дополнительный элемент «Блок Аварийного Питания» (БАП). БАП состоит из блока контроля и аккумуляторной батареи, что в совокупности обеспечивает освещение путей эвакуации в случае аварийной ситуации, например, при отключении основного освещения.













Проверка системы аварийного освещения должна проводиться регулярно.

Формули и расчеты

Расчет освещения строительной площадки

Как считать электрическую мощность?

Виды аварийного освещения

Схема аварийного освещения

Однолинейная схема электроснабжения

Проверка аварийного освещения

Когда включается эвакуационное освещение?

Эвакуационное освещение требования:

Какой кабель нужен для розеток?

Кабель для электроплиты

Установка УЗО на уличные розетки, ставить или нет?

Какая высота установки вызывных панелей для МГН ?

Высота ручного пожарного извещателя

Кабель ввгнг-ls или ппгнг-hf, какой выбрать

Что такое «момент нагрузки»

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Беспроводные локальные сети

Беспроводная локальная сеть ( WLAN ) — локальная сеть, в которой соединения между сетевыми устройствами…

подробнее

Пожарная безопасность гостиниц

При планировании поездки в новые города, знаменитые природными, историко-архитектурными достопримечательностями, путешественники…

подробнее

Теплый пол электрический в ванной

Ванна – это именно то место, где больше всего хочется ощущать тепло не только телом, да еще и мокрым,…

подробнее

Аварийное освещение: Руководство по передовому опыту

Узнайте, как внедрить безопасные, соответствующие нормам и экономичные системы аварийного освещения.

Цели обучения:

• Понять требования кодов для аварийного освещения.
• Узнайте о различных подходах к проектированию аварийного освещения.
• Обзор лучших практик по размещению и выбору осветительных приборов.

Аварийное освещение определяется как аварийное освещение внутри здания, предназначенное для освещения пути аварийного выхода, когда нормальное электроснабжение недоступно, и является ключевым компонентом системы безопасности жизнедеятельности. Многочисленные нормы определяют строгий путь к созданию соответствующей требованиям и безопасной системы аварийного освещения. Крайне важно понимать, что такое аварийное освещение и как внедрять системы аварийного освещения, которые соответствуют нормам, безопасны, функциональны и удобны для пользователя.

Требования к IBC

Международный строительный кодекс 2015 г. (IBC) прямо требует, чтобы выходной путь был постоянно освещен, когда в комнате или пространстве находятся люди. IBC утверждает, что уровни освещенности на пути выхода не должны опускаться ниже 1 fc при нормальных условиях питания. Это не средний порог, а абсолютный минимум при нормальных условиях питания. При прокладке аварийного освещения пути необходимо тщательно проанализировать с помощью фотометрического программного обеспечения, чтобы убедиться, что ни одна точка на пути выхода не меньше 1 фк. С другой стороны, IBC поддерживает разные стандарты освещения при аварийном питании. Освещение, обеспечиваемое аварийным питанием, при отключении нормального питания, допускается поддерживать в среднем 1 фк и минимум 0,1 фк, измеренных на пути выхода по полу. Уровни освещенности могут снижаться в течение установленного периода времени в среднем до 0,6 fc и минимум до 0,06 fc в конце требуемой продолжительности аварийного освещения. Соотношение максимальной и минимальной равномерности освещения не должно превышать 40:1.

IBC определяет любую комнату, которая должна иметь два или более выхода, как пространство, в котором должны быть должным образом освещены проходы, коридоры, лестницы и пандусы. После определения того, как должно быть правильно освещено помещение, IBC переходит к описанию того, как должно быть освещено здание в целом. В зданиях, требующих двух или более путей выхода, все внутренние лестницы, внутренние пандусы, наружные лестницы, внешние пандусы, выходы, вестибюли и внешние площадки должны автоматически освещаться. Подсобные помещения в зданиях любого типа также должны быть освещены, например, комнаты с электрооборудованием, пожарные командные пункты, пожарные насосные, генераторные и общественные туалеты площадью более 300 кв. футов9.0003

IBC определяет количество времени, необходимое для аварийного освещения в 90 минут, независимо от того, является ли резервный источник питания централизованной аккумуляторной системой, оборудованием местного подразделения или генератором на месте.

Требования NFPA 101

NFPA 101: Кодекс безопасности жизнедеятельности, издание 2018 г., подробно описаны требования к освещению путей эвакуации. Начиная с NFPA, освещение должно быть непрерывным в течение времени, в течение которого условия пребывания требуют, чтобы средства эвакуации были доступны для использования. Далее в кодексе указывается, что искусственное освещение должно использоваться в таких местах и ​​в течение таких периодов времени, которые необходимы для поддержания освещенности на уровне минимальных критериев.

Как определено в NFPA 101, для аварийных систем освещение должно быть организовано таким образом, чтобы обеспечить начальную освещенность, которая в среднем составляет не менее 1,0 fc и в любой точке не менее 0,1 fc, измеренная вдоль пути выхода на уровне пола. уровень. Уровни освещенности должны снижаться в среднем не менее чем до 0,6 fc в конце требуемого 90-минутного периода. Как и в IBC, соотношение максимальной и минимальной освещенности не должно превышать 40:1.

Что касается автоматического управления освещением, NFPA 101 описывает, как и когда разрешено управлять аварийным освещением. При выборе устройств управления освещением необходимо учитывать следующие критерии.

• Устройства управления освещением должны быть оборудованы для включения аварийного освещения при потере нормального питания.

• Как требуется для новых зданий, устройства управления освещением должны активироваться системой пожарной сигнализации здания, если предусмотрена панель пожарной сигнализации.

• Поскольку фотолюминесцентные вывески становятся все более распространенными в дизайне зданий, устройство управления освещением не должно выключать какое-либо освещение, от которого зависят фотолюминесцентные вывески.

• Устройства управления освещением также не должны выключать свет, работающий от аккумуляторов.

• В целом при использовании энергосберегающих узлов, часов и датчиков проектировщик должен обеспечить, чтобы эти устройства не нарушали непрерывность системы аварийного освещения.

• Часы времени и панели управления освещением должны быть тщательно определены, чтобы цепи не застревали в положении «выключено» или разомкнуто, поскольку этот тип оборудования должен быть указан таким образом, чтобы отсутствие питания создавало отказоустойчивое состояние «включено» или «разомкнуто». закрытое состояние для элементов управления.

Важно понимать требуемые уровни освещения аварийного выхода на пути следования. Размещение освещения вдоль стен на лестничных клетках может создать проблемы с обеспечением надлежащего количества света в этих областях. Некоторое программное обеспечение для визуализации света также может затруднить правильное моделирование уровней освещения лестницы. Инженеры, разрабатывающие освещение, должны стратегически определять высоту установки светильников, чтобы обеспечить надлежащие уровни освещения.

Подобно IBC, NFPA 101 определяет доступ к выходу аварийного освещения как лестницу, проходы, коридоры, пандусы, эскалаторы и проходы, ведущие к выходу. Освещение на выходе из разгрузки включает в себя такие зоны, как лестницы, проходы, пандусы, проходы и эскалаторы, ведущие к проходу общего пользования.

Когда средства освещения зависят от переключения с одного источника на другой, NFPA требует, чтобы задержка не превышала 10 секунд. Этот отрывок из кода чаще всего относится к зависимости от мощности генератора и возможности автоматического запуска источника питания генератора и переключения нагрузки в требуемый период времени. При отказе основного источника питания аварийное освещение должно обеспечивать освещение в течение 90 минут, что аналогично требованию IBC.

Требования NFPA 70

NFPA 70: Национальный электротехнический кодекс (NEC), издание 2017 г., определяет требования к аварийным системам. В главе 700 описывается электропроводка и источники питания, связанные с необходимыми аварийными системами. Как и в других уже обсуждавшихся нормах, NEC также требует аварийных батарей для питания и поддержания нагрузки в течение минимального периода 90 минут. NEC также уточняет, что напряжение от батарей, подаваемых на устройства, не должно падать ниже 87,5% от нормального рабочего напряжения.

Коэффициенты аварийного освещения

Размещение аварийного освещения, определяемого как освещение пути эвакуации в случае прерывания нормального питания, является критически важным компонентом системы аварийного освещения. Существует множество различных вариантов и факторов, которые необходимо учитывать при планировании аварийного освещения.

Одним из факторов, который необходимо учитывать, является тип используемой лампы. Светодиодные светильники штурмом захватили рынок за последние 5 лет, и, хотя следует учитывать и другие типы ламп, светодиоды будут по-прежнему оставаться основой аварийного освещения. Светодиоды могут похвастаться длительным сроком службы, оставляя объект без обслуживания до 50 000 лампо-часов. Кроме того, цветовая температура светодиодных светильников не должна быть проблемой; Светодиодные лампы доступны во многих цветовых температурах, чтобы соответствовать применению. Одним из основных преимуществ светодиодного освещения является его эффективность. Чаще всего эту функцию недооценивают при рассмотрении альтернативного источника аварийного питания. Независимо от того, питается ли прибор, который будет указан, от батареи, генератора или другого источника, эффективность светодиода позволяет инженеру-заказчику более разумно определять размеры этих систем аварийного питания.

Основной недостаток некоторых светодиодных ламп — их замена. Хотя длительный срок службы светодиода является огромным преимуществом, его также можно рассматривать как недостаток при приближении к ожидаемому сроку службы светильника, и замена становится серьезной задачей. Независимо от того, выходит ли из строя драйвер или схема светодиодной лампы или срок службы светодиодной лампы просто превышает ожидаемый, замена лампы на некоторых светодиодных светильниках может быть сложной и трудоемкой, чем замена люминесцентной лампы. Это следует учитывать при планировании аварийного освещения и, более того, при выборе светильников, поскольку некоторые светильники могут иметь уникальные варианты освещения, которые могут помочь обслуживающему персоналу поддерживать надлежащее освещение на протяжении всего срока службы здания. Также рекомендуется внимательно изучить гарантии и ожидаемый срок службы ламп, так как было много случаев, когда более дешевые светодиодные продукты появлялись на рынке с меньшим, чем обещано, ожидаемым сроком службы, что создавало плохую репутацию светодиодов, а также мешало обслуживающему персоналу поддерживать проектные характеристики. освещение при преждевременном выходе из строя светильников.

Источники аварийного питания

Существует множество различных источников аварийного питания, которые следует учитывать при проектировании системы аварийного освещения. Наиболее распространенным типом системы, используемой в бюджетных проектах, являются аварийные блоки с двумя головками, которые иногда на сленге называют «глазами жуков» (см. рис. 1). Эти светильники легко подключить подрядчику к местной ответвленной цепи, как указано в NEC, без добавления большого количества дополнительной аварийной инфраструктуры. Эти светильники подключаются к местной ответвленной цепи в случае сбоя питания и загораются при отключении нормального питания. Внутренняя батарея освещает двойные головки, обеспечивающие аварийное освещение. Одним из недостатков этих типов приспособлений является то, что каждое приспособление необходимо тестировать и обслуживать, создавая множество точек тестирования и обслуживания. Даже если тестовый переключатель показывает, что лампы изначально загораются, необходимо провести полное тестирование этих светильников, чтобы убедиться, что они способны выдавать заданный уровень освещенности, а также поддерживать соответствующее напряжение на светильниках в течение указанного периода времени.

Одной из альтернатив резервным аккумуляторным батареям с двумя головками является установка источника бесперебойного питания (ИБП) для аварийного освещения. Преимущество выбора и установки ИБП аварийного освещения заключается в том, что вместо множества светильников, разбросанных по всему объекту, необходимо поддерживать одну центральную аккумуляторную систему. При правильном применении система ИБП для аварийного освещения может быть столь же рентабельной, как и установка аварийных аккумуляторных блоков с двумя головками для обеспечения аварийного освещения на выходе. Во многих случаях стоимость приобретения нескольких блоков аварийного освещения с двумя головками может компенсировать стоимость приобретения одного центрального ИБП аварийного освещения. С точки зрения затрат решающий выбор между аккумуляторными блоками и центральным ИБП во многих случаях сводится к кабелепроводу аварийного освещения, проводке и схеме переключения. Эти факторы зависят от типа помещения и его планировки. То, как сконфигурировано пространство, будет зависеть от того, как будет переключаться свет. Наличие большого открытого пространства может уступить место системе типа ИБП, поскольку она упростит подключение по сравнению с наличием множества небольших независимо коммутируемых областей, требующих аварийного освещения.

Наличие аварийного генератора в качестве источника питания является еще одним соображением, а иногда и требованием в зависимости от типа проживания. Будь то природный газ, дизельное топливо или пропан, одним из основных преимуществ наличия аварийного генератора на месте является то, что подаваемая мощность может работать гораздо дольше, чем любая аккумуляторная система. Наличие генератора, подключенного к источнику природного газа, позволяет использовать высоконадежный источник энергии для поддержания работы генератора по сравнению с аккумуляторными источниками, которые обычно рассчитаны на 9 часов работы.0 минут аварийного освещения. Следует отметить, что, согласно NEC, генератор, приемлемый для уполномоченного органа (AHJ), означает, что должно быть предусмотрено что-то для автоматического запуска генератора в случае отказа нормального источника питания и автоматического переключения нагрузок для всех необходимых электрических цепей. Одним из основных недостатков природного газа может быть отсутствие надежности во время настоящего стихийного бедствия. Необходимо учитывать возможность сохранения этого соединения с источником топлива во время стихийного бедствия, поэтому в некоторых частях страны в сейсмических зонах, подверженных потенциальному повреждению землей подземных линий, требуются альтернативные источники топлива, такие как дизельное топливо. Дизельное топливо — еще один популярный источник топлива, но даже у дизельного топлива есть свои недостатки. Большие дневные резервуары для дизельного топлива предназначены для хранения топлива для поддержания электроснабжения объекта в течение нескольких дней. Инженеры-специалисты должны учитывать такие факторы, как срок службы топлива. Хранение большого количества дизельного топлива в течение длительного периода времени может создать проблемы, поскольку топливо со временем ухудшается. Наличие контракта на заправку топливом является еще одним компонентом, который следует обсудить с клиентом, чтобы убедиться, что принимаются надлежащие меры для аварийного освещения.

---

Мэтт Зега — сотрудник RTM Engineering Consultants. Он занимается проектированием систем электроснабжения и освещения более 12 лет, и его диверсифицированное портфолио включает проекты во всех основных секторах рынка.

Просмотреть исходную статью и соответствующие материалы на странице Consulting Specifying Engineer

Проектирование аварийного освещения

ПРОЕКТИРОВАНИЕ АВАРИЙНОГО ОСВЕЩЕНИЯ

Проектирование аварийного освещения — это процесс принятия решения о том, требуются ли в помещении светильники аварийного освещения и знаки аварийного освещения, где они должны быть расположены и проверяя, будут ли достигнуты требуемые уровни освещенности.

Требуется ли аварийное освещение?

Аварийное освещение требуется по закону почти во всех зданиях, кроме жилых в Великобритании. Два ключевых документа, которые делают аварийное освещение необходимым:

• Приказ о нормативно-правовой реформе (пожарной безопасности) 2005 (или RRO) и его эквиваленты в Шотландии и Северной Ирландии требуют, чтобы «Ответственное лицо» гарантировало, что:
• Аварийные выходы и маршруты обозначены знаками, а
• Аварийные выходы и пути, требующие освещения, снабжаются аварийным освещением соответствующей интенсивности в случае выхода из строя их нормального освещения, и
• Аварийное освещение подлежит соответствующей системе технического обслуживания.

RRO распространяется практически на все здания, независимо от их принадлежности. Основная группа зданий, не охваченных ОПР, – это жилая недвижимость, такая как дома и индивидуальные квартиры.

• Строительные нормы и правила 2010 г. Утвержденный документ по пожарной безопасности B . Этот документ также предписывает использование эвакуационного освещения практически во всех зданиях и ситуациях, за исключением частных жилых помещений. В этом документе также говорится, что аварийное освещение должно соответствовать BS 5266-1, а знаки выхода должны соответствовать BS 5499-4.

Проектирование аварийного освещения – консультации и оценка риска

Если в рассматриваемом помещении требуется аварийное освещение, то на ранней стадии должны быть проведены консультации между владельцем, застройщиком, архитектором, строителями и специализированными подрядчиками, ответственным лицом и правоохранительные органы. Это рекомендуется BS 5266-1, и цель состоит в том, чтобы решить, среди прочего:

• Если здание должно быть спроектировано для немедленной эвакуации в случае чрезвычайной ситуации, или если стратегия «оставаться на месте» будет более подходящей
• Как будут использоваться различные помещения здания (офисы, туалеты, туалеты для инвалидов, коридоры и т. д.)
• Ожидаемое количество людей, одновременно находящихся в здании
• Количество и расположение путей эвакуации

После этого следует провести оценку рисков, чтобы определить, какие риски будут существовать в различных зонах здания, и какие меры можно принять для их снижения.

Только после того, как будут предприняты эти два шага – консультация и оценка риска – процесс проектирования аварийного освещения может переходить к деталям определения того, какие типы аварийного освещения требуются и в каких местах.

Проектировщик аварийного освещения должен быть знаком с нормами и стандартами, которые он/она должен использовать, но им потребуются подробные планы здания с указанием различных зон, путей эвакуации и выходов.

Где должны располагаться светильники аварийного освещения?

BS 5266-1 определяет, где должно быть установлено аварийное освещение в здании и вокруг него. В частности, рекомендуется размещать аварийное освещение:

• Рядом с каждой выходной дверью, предназначенной для использования в аварийной ситуации
• Рядом с лестницей, чтобы каждый пролет освещался прямым светом
• Рядом с любым изменением уровня
• Рядом с наружно освещенными знаками путей эвакуации и другими знаками безопасности, требующими освещения в условиях аварийного освещения
• При каждом изменении направления
• На каждом пересечении коридоров
• Возле каждого конечного выхода наружу из здания и в безопасное место
• Возле каждого медпункта
• Возле каждой единицы пожарного оборудования и извещателя
• Аварийное оборудование для людей с ограниченными возможностями
• Вблизи убежищ и пунктов вызова, включая системы двусторонней связи и места вызова туалета для инвалидов
• Рядом с органами ручного открывания, открывающими двери с электронным замком
• Снаружи здания рядом с каждым конечным выходом
• В туалетах, используемых людьми с ограниченными возможностями, и в нескольких туалетах
• Во всех мотор-генераторных, машинных, диспетчерских и распределительных
• На путях эвакуации пешеходов с крытых и многоэтажных автостоянок

 Какие типы/стили знаков аварийного выхода разрешены в Великобритании?

Приказ о нормативно-правовой реформе (2005 г. ) и Строительные нормы и правила 2010 г., утвержденный документ B2 о пожарной безопасности, требуют использования указателей аварийного выхода. В Великобритании разрешены три стиля знаков аварийного выхода:

• BS 5499-4 . Эти знаки состоят из трех частей: текст (обычно «Выход» или «Пожарный выход»), легенда (всегда человек, бегущий через дверь) и стрелка направления. Стрелка направления может быть вверх, вниз, влево, вправо или по диагонали. BS 5499-4 определяет, что «прямо вперед» должно указываться стрелкой вверх.

Наиболее часто используемые знаки BS 5499-4:

• ISO7010 и BS 5266 . Эти знаки состоят из двух частей: легенда (всегда человек, бегущий через дверь) и стрелка направления. Стрелка направления может быть вверх, вниз, влево, вправо или по диагонали. В ISO7010 и BS 5499-4 четко указано, что «прямо вперед» должно указываться стрелкой вверх. Эти знаки часто называют «знаками ISO» или «обозначениями ISO». Текст не используется.

The most commonly used ISO7010 signs are these:



ISO7010, BS 5266 and ISO16069 all state that the up-arrow sign means “Exit straight ahead».



















Директива ЕС по знакам безопасности (92/58/EEC ). Они состоят из легенды о человеке, бегущем к двери, и стрелок направления (вверх, вниз, влево и вправо). Директива ЕС не определяет, следует ли указывать «прямо» с помощью стрелки вверх или вниз. Эти знаки часто называют «знаками евро» или «легендами евро». Текст не используется.

Наиболее часто используемые европейские знаки:

Отраслевой комитет по аварийному освещению (ICEL), консультативный орган, рекомендует, чтобы какой бы формат вывесок не использовался, проектировщики и установщики аварийного освещения всегда должны следить за тем, чтобы использовался только один формат. используется для каждой установки во избежание путаницы.

Какой уровень освещенности (люкс) требуется от аварийного освещения?

BS 5266-1 определяет минимальные уровни освещенности, необходимые в определенных зонах здания, следующим образом:

• Определенные пути эвакуации должны быть освещены до уровня не менее 1 люкс вдоль их центральной линии на уровне пола.
• Открытые площадки должны быть освещены до уровня не менее 0,5 лк на уровне пола.
• Рабочие зоны с высоким риском должны быть освещены на уровне не менее 10% от среднего нормального освещения, обеспечиваемого в этой точке



Как долго должны работать светильники аварийного освещения?

В стандарте BS5266-1 указано, что светильники аварийного освещения должны работать в течение 3 часов после отключения электропитания. Также разрешены светильники продолжительностью 1 час, но только в том случае, если здание будет немедленно эвакуировано в случае сбоя питания и не будет повторно занято до тех пор, пока батареи не будут полностью перезаряжены.
