Резистор (англ. resistor, от лат. resisto — сопротивляюсь) — пассивный элемент электрической цепи, в идеале характеризуемый только сопротивлением электрическому току, то есть для идеального резистора в любой момент времени должен выполняться закон Ома для участка цепи: мгновенное значение напряжения на резисторе пропорционально току проходящему через него.

Резисторы, составляющие до 35 — 40% общего количества элементов в схемах современной радиоэлектронной аппаратуры РЭА, разнообразны по конструктивным и электрическим характеристикам. Различают резисторы постоянного и переменного сопротивления, проволочные и непроволочные. Непроволочные резисторы наиболее распространены в РЭА, поскольку обладают меньшими размерами, незначительной индуктивностью, относительной стабильностью активного сопротивления в широком диапазоне частот, просты в производстве. Основными параметрами резисторов являются:

Номинальная мощность рассеивания ( Рном ),которую резистор может рассеивать при непрерывной нагрузке, нормальном давлении и температуре. В РЭА чаще всего используют непроволочные резисторы на номинальные мощности 0,125; 0,25; 0,5; 1; 2; и 5 Вт. Выбор резистора по мощности производится по формуле: P=U²/R, где U — напряжение на резисторе в вольтах, R — сопротивление резистора в омах. С учётом повышения температуры резисторы выбирают с номинальной мощностью на 20 — 30% больше расчётной. Численное значение мощности обычно входит в обозначение резистора, например МЛТ-2, где Рном = 2 Вт. Обычно на корпусах непроволочных резисторов приводится мощность при Рном > = 2 Вт, а на корпусах резисторов меньшей мощности в таблицах.

Максимальное напряжение ( Uмакс ) — наибольшее напряжение (постоянное или действующее переменное), которое можно приложить к токоотводам резистора с сопротивлением Rном > = U²макс/Pном.

Температурный коэффициент сопротивления ( ТКС ) характеризует относительное изменение сопротивления при изменении температуры на 1°С. Если с увеличением температуры сопротивление резистора увеличивается, то ТКС положительный. А если с увеличением температуры сопротивление уменьшается, то ТКС отрицательный. ТКС непроволочных постоянных резисторов 0,03 — 0,1%/С° , а резисторов повышенной точности на порядок меньше.

Шумы резистора оценивают по величине их переменной эдс, возникающей на его зажимах и отнесённой к 1 В приложенного к резистору напряжения постоянного тока. Измеряют эдс шумов в полосе частот 50 Гц — 5 кГц при рассеивании резистором номинальной мощности.

Номинальное сопротивление резистора ( Rном ) обычно обозначено на его корпусе. Действительное сопротивление резистора может отличаться от номинального, но не более допустимого значения.

Кодировочные обозначения резисторов

Кодированные обозначения сопротивлений и допустимых отклонений введены для малогабаритных резисторов. Сокращённое обозначение состоит из цифры, указывающей номинальное сопротивление резистора, и двух букв, одна из которых обозначает единицу измерения сопротивления, а другая — его допустимое отклонение от номинального.

Единицу «Ом» обозначают буквой Е, килоом — К, мегаом — М, гигаом — Г, тераом — Т, при этом сопротивления от 100 до 910 Ом выражаются в сотых долях килоома, а от 100 до 910 кОм — в сотых долях мегаома.

Если номинальное сопротивление выражается целым числом,обозначение единицы измерения ставят после него ( например, 68Е — 68 Ом), если целым числом с десятичной дробью, то вместо запятой после целого числа ставят обозначение единицы измерения, а дробь — после буквы (например, 3К3 — 3,3К), если десятичной дробью, меньше единицы, то вместо нуля целых и запятой впереди цифры ставят буквенное обозначение единицы измерения (например К47 — 0,47кОм).

Допустимые отклонения сопротивления (% от номинального) обозначают буквами: Ж +- 0,1%; У +- 0,2%; Д +- 0,5; Р +- 1%; Л +- 2%; И +- 5%; С +- 10%; В +- 20%. Кодированное обозначение резистора, например сопротивлением 560 Ом и допустимым отклонением +-0,5% записывается так: К56Д.

Обозначение резисторов на схеме

Резисторы сопротивлением от 1 до 1000 Ом обозначают на схемах в омах целыми числами без указания единицы измерения (например, R470 означает, что резистор R имеет сопротивление 470 Ом). Сопротивление, составляющее долю или число с долями ом, обозначают в омах с указанием единицы измерения (например, 4,7 Ом).

Резисторы сопротивлением от 1 до 910 кОм обозначают числом килоом с прибавлением буквы К (например, R910К), сопротивлением от 1МОм и выше — в мегаомах без указания единицы измерения, причём если сопротивление равно целому числу, то после его численного значения ставят запятую и нуль (например, сопротивление 2МОм обозначают 2,0).

Виды соединения резисторов

Существует три наиболее важных соединения резистивных цепей: последовательная цепь, параллельная цепь и последовательно-параллельная цепь.

Последовательная цепь содержит два и более, соединенных последовательно, резисторов, через которые протекает один общий ток. Если между двумя точками цепи существует только один путь для протекания тока, то такая цепь является последовательной. Общее сопротивление последовательной цепи является суммой отдельных сопротивлений цепи: RS=R1+R2+…+Rn.

Параллельная цепь содержит два или более резистора, по каждому из которых течет свой ток. Каждый путь тока в параллельной цепи называется ветвью. Ток течет от отрицательного вывода источника тока через каждую ветвь параллельной цепи к положительному выводу источника тока. Если в цепи с двумя или более резисторами существует более одного пути для протекания тока между двумя точками, то цепь называется параллельной. Общее сопротивление параллельной цепи определяется формулой: 1/RS=1/R1+1/R2+…+1/Rn. Общее сопротивление параллельной цепи меньше, чем сопротивление наименьшего резистора.

Последовательно-параллельная цепь является комбинацией последовательной и параллельной цепей. Процедура вычисления общего сопротивления состоит из следующих этапов:

1. Вычислить общее сопротивления параллельных участков цепи для определения эквивалентных сопротивлений.
2. Если в параллельных участках цепи есть последовательно включенные сопротивления, то сначала нужно вычислить эквивалентное сопротивление последовательно включенных элементов цепи.
3. После вычисления эквивалентных сопротивлений необходимо перерисовать цепь, заменяя параллельные участки цепи эквивалентными сопротивлениями.
4. Произвести окончательные вычисления.

В чисто резистивной цепи ток находится в фазе с приложенным напряжением. Соотношение между напряжением, силой тока и сопротивлением называется законом Ома: R = U /I, где R — сопротивление цепи (Ом), U — приложенное напряжение к цепи (В), I — протекающий по цепи ток (А).

Список использованной литературы

1. Атабеков Г. И. Основы теории цепей: Учебник. 2-е изд.,испр.–СПб.: Издательство «Лань», 2006.–432 с.
2. Справочник молодого радиста. В.Г. Бодиловский. — М.: Высшая школа, 1983.

Номиналы резисторов. Таблица, онлайн калькулятор

• В 1952 году IEC (IEC — международная электротехническая комиссия) утвердила стандартные значения для резисторов, называемый номинальный ряд резисторов.
• История создание номинального ряда резисторов началась в первые годы прошлого века, в то время когда большинство резисторов были углеродно-графитовыми с относительно большими производственными допусками (отклонениями).
• Идея создания номинального ряда довольно простая — установить стандартные значения для резисторов на основе допусков, с которыми они могут быть изготовлены.

Номиналы резисторов

Рассмотрим это на простом примере. Допустим, есть группа резисторов имеющих 10% отклонение от номинала (как в большую, так и в меньшую сторону).

Предположим, что первое предпочтительное значение должно быть равно 100 Ом. Следовательно, не имеет смысла изготавливать резистор, например на 105 Ом, так как резистор с сопротивлением 105 Ом падает в 10% диапазон допуска резистор на 100 Ом (90…110 Ом).

Поэтому следующее рациональное значение сопротивления должно быть в районе 120 Ом, поскольку резисторы на 100 Ом с допуском 10% имеют значение где-то между 90 Ом и 110 Ом, резистор 120 Ом имеет значение в диапазоне между 108 и 132 Ом, перекрывая тем самым диапазон между 100 и 120 Ом.

Цифровой мультиметр AN8009

Большой ЖК-дисплей с подсветкой, 9999 отсчетов, измерение TrueRMS…

Мультиметр — RICHMETERS RM101

Richmeters RM101 — удобный цифровой мультиметр с автоматическим изменен…

Мультиметр — MASTECH MY68

Измерение: напряжения, тока, сопротивления, емкости, частоты…

Следуя этой логике, стандартные номиналы резисторов с отклонением 10% в диапазоне между 100 и 1000 Ом будут следующие: 100, 120, 150, 180, 220, 270, 330 и так далее (с соответствующим округлением). Это серия резисторов, имеющая маркировку E12, приведена в таблице ниже.

Номиналы резисторов — таблица

Буква «Е» обозначает, что резистор из номинального ряда EIA. Идущее после буквы «Е» число указывает на количество логарифмических шагов в диапазоне от 100 до 1000.

Ниже, в таблице номиналов резисторов, приведены значения сопротивления в диапазоне 100…1000. Сопротивление в любом другом диапазоне (Ом, кОм, мОм) могут быть получены простым делением или умножением данных из таблицы на 10.

Отличия между сериями:

• Е6 — допуск 20%,
• E12 — допуск 10%
• E24 — допуск 5% (и 2%)
• Е48 — допуск 2%
• E96 — допуск 1%
• E192 — допуск 0,5, 0,25, 0,1% и выше

Номиналы резисторов — онлайн калькулятор

Для удобства приводим калькулятор для быстрого подбора сопротивления из стандартного номинального ряда резисторов.

Примечание: в окошко «Введите необходимое сопротивление» вписывайте значение без префиксов (кОм, МОм). Например, для поиска ближайшего значения для сопротивления 38 Ом – вводим 38. То же самое справедливо и для 38 кОм – вводим 38 (не забывая, что результат относится к кОм)

Краткий обзор типов резисторов и их применения | Блог Advanced PCB Design

Слово «сопротивление» часто пользуется плохой репутацией. Это обычно ассоциируется с непослушными детьми, неспособностью измениться и политическими потрясениями. Даже «Звездный путь» присоединился к победе, когда их галактические плохие парни Борг придумали эту фразу; «сопротивление бесполезно.» Но сопротивление может служить и многим хорошим целям. Нам всем нужен сильный иммунитет, чтобы противостоять простуде, и те люди, которые живут ниже по течению от плотины, благодарны за ее способность сопротивляться воде, которая в противном случае затопила бы их дома. Еще одним важным применением сопротивления являются электронные схемы.

Электронные схемы зависят от резисторных компонентов для уменьшения или контроля протекания тока. Резисторы могут быть фиксированными, чтобы обеспечить определенное значение сопротивления, или переменными, чтобы регулировать уровни цепи, такие как затемнение света. Резисторы бывают бесчисленных вариаций физических размеров и форм, чтобы приспособиться к их различным применениям. Они классифицируются по значению сопротивления, измеряемому в омах, а также по диапазону допусков к их значению и по мощности, которую они могут выдерживать в ваттах. Давайте посмотрим, какие существуют типы резисторов и их применение, чтобы лучше понять, что они делают.

Какие есть типы резисторов и их применение?

Чтобы понять, что такое резистор и для чего он нужен, нам нужно вернуться к основам закона Ома. Здесь мы видим, что есть три ключевых атрибута электрической цепи; напряжение, ток и сопротивление. Чтобы обеспечить атрибут сопротивления, материалы, которые ограничивают поток электричества, упакованы в компоненты, которые мы называем резисторами.

Если вам нужно создать 2 ампера тока в 12-вольтовой системе для вашей цепи, вы должны использовать формулу деления вольт на ток, чтобы найти значение необходимого сопротивления. В этом случае это будет V / I = R, или 12 вольт, разделенных на 2 ампера, что означает, что вам нужно сопротивление 6 Ом. Это чрезвычайно простой пример, но он демонстрирует, как производительность каждой схемы является продуктом взаимодействия напряжения, тока и сопротивления.

В сложном наборе цепей, как и на печатной плате, будут резисторы, выполняющие разные функции. Постоянные резисторы будут использоваться для создания правильных уровней напряжения и тока, регулировки уровней сигнала и согласования линий передачи. Переменные резисторы будут использоваться для регулировки схемы, а резисторы большего размера будут использоваться в силовых цепях. В некоторых случаях резисторы будут использоваться для поднятия логического сигнала до уровня напряжения или понижения до уровня земли, чтобы он не плавал в неизвестном состоянии, чтобы его можно было правильно интерпретировать микроконтроллером.

Некоторые обозначения резисторов, которые можно использовать на схеме

Как резисторы представлены на схеме

Существует множество вариантов резисторов для различных функций. Существуют постоянные резисторы, переменные резисторы, подстроечные резисторы, термисторы и фоторезисторы, и это лишь некоторые из них. Большинство этих резисторов представляют собой компоненты с двумя выводами, хотя некоторые, такие как переменные резисторы или резисторные цепи, могут иметь больше. Резисторы обычно обозначаются на схеме символом с двумя сплошными горизонтальными линиями, представляющими его выводы, и диагональными линиями посередине, как показано на рисунке выше. На схеме этот символ можно вращать 90 градусов, если необходимо. Этот символ резистора также может иметь прямоугольник вместо диагональных линий.

Варианты этого символа могут включать диагональные или вертикальные стрелки, обозначающие дополнительные выводы переменного резистора, или содержащиеся в круге для термисторов и фоторезисторов. Несколько символов резисторов, реплицированных в пределах большего прямоугольника, используются для сети резисторов. Независимо от того, как он изображен, символ должен ясно показывать, что его электрическая функция — сопротивление. Символ также должен отображать идентификационный текст вместе с ним, включая его позиционное обозначение, значение и допуск.

Различные компоненты, включая резисторы, в этой 3D-схеме Скриншот 3D

Корпуса физических резисторов насколько это возможно в части САПР, называемые посадочными местами. Точные следы важны для того, чтобы показать, сколько выводов имеет резистор, где они будут припаяны к плате, и контуры контура детали. Трехмерные данные также важны, чтобы дать пользователю полную глубину резистора при компоновке печатной платы.

Существует множество типов различных посадочных мест резисторов, необходимых для компоновки, и их можно разделить на следующие категории:

• Резисторы со сквозным отверстием : Резистор представляет собой небольшую цилиндрическую деталь с выводами на обоих концах, которые загибаются для вставки и припаивания к отверстиям на печатной плате. Эти резисторы бывают разной длины, ширины и высоты. Чем больше мощность, на которую рассчитан резистор, тем больше он может быть и может иметь коробчатую форму, а не цилиндрическую. Резисторы со сквозным отверстием обычно имеют полосы разных цветов, обозначающие их номиналы и допуски.

• Резисторы для поверхностного монтажа : Эти же резисторы также можно найти в корпусах для поверхностного монтажа, которые припаиваются к металлическим площадкам на печатной плате. Резисторы SMT могут быть намного меньше, чем их аналоги со сквозными отверстиями, что делает их более подходящими для плотно расположенных печатных плат. На резисторах SMT в тексте указаны номиналы и допуски.

• Переменные и другие формы резисторов : Площадь основания резистора может сильно различаться для других типов резисторов, таких как переменные резисторы, термисторы и т. д. Некоторые из этих резисторов будут иметь три вывода вместо двух, а некоторые могут быть выше, чем они широкие. В случае сети резисторов несколько резисторов объединяются в один корпус, который будет иметь один общий вывод.

• Печатные резисторы : Материал резистора также может быть напечатан непосредственно на печатной плате, что устраняет необходимость припаивания физических резисторов к плате. Это экономит место, но часто эти резисторы не обладают той точностью, которую будет иметь резистор в корпусе.

При проектировании печатных плат вам придется работать с большим количеством резисторов, а системы проектирования печатных плат от Cadence обладают функциями и функциями, необходимыми для выбора и создания правильных обозначений и посадочных мест резисторов. OrCAD PCB Designer с его возможностями создания символов и форм является инструментом проектирования печатных плат, который вам необходим для правильного выполнения работы.

Если вы хотите узнать больше о том, как у Cadence есть решение для вас, обратитесь к нам и нашей команде экспертов.

Решения Cadence PCB — это комплексный инструмент для проектирования от начала до конца, позволяющий быстро и эффективно создавать продукты. Cadence позволяет пользователям точно сократить циклы проектирования и передать их в производство с помощью современного отраслевого стандарта IPC-2581.

Подпишитесь на Linkedin Посетите вебсайт Больше контента от Cadence PCB Solutions

обозначение на схеме, как увеличить что делать если нет подходящего

В схемах электронной аппаратуры одним из самых распространенных элементов является резистор, другое его название сопротивление. Он имеет ряд характеристик, среди которых мощность. В этой статье мы поговорим о резисторах, что делать, если у вас нет подходящего силового элемента, и почему они перегорают.

Характеристики резистора

1. Основным параметром резистора является номинальное сопротивление.

2. Второй параметр, по которому его выбирают, это максимальная (или предельная) рассеиваемая мощность.

3. Температурный коэффициент сопротивления — описывает, насколько изменится сопротивление при изменении его температуры на 1 градус Цельсия.

4. Допустимое отклонение от номинального значения. Обычно разброс параметров резистора от заявленного в пределах 5-10%, это зависит от ГОСТа или ТЗ по которым он выпускается, есть точные резисторы с отклонением до 1%, обычно стоят дороже.

5. Максимальное рабочее напряжение зависит от конструкции элемента. В бытовых электроприборах с напряжением питания 220В можно использовать практически любые резисторы.

6. Шумовые характеристики.

7. Максимальная температура окружающей среды. Это такая температура, которая может быть при достижении максимальной мощности рассеивания самого резистора. Мы поговорим об этом более подробно позже.

8. Влаго- и термостойкость.

Есть еще две характеристики, о которых новички чаще всего не знают:

1. Паразитная индуктивность.

2. Паразитная емкость.

Оба параметра зависят от типа и конструктивных особенностей резистора. Индуктивность есть в любом проводнике, вопрос в ее величине. Типовые значения паразитных индуктивностей и емкостей бессмысленны. Паразитные компоненты следует учитывать при проектировании и ремонте высокочастотных устройств.

На низких частотах (например, в звуковом диапазоне до 20 кГц) существенного влияния на работу схемы не оказывают. В высокочастотных устройствах с рабочими частотами в сотни тысяч и выше герц существенное влияние оказывает даже расположение дорожек на плате и их форма.

Силовой резистор

Из курса физики многие помнят формулу мощности для электричества, это: P=U*I

Отсюда следует, что она линейно зависит от тока и напряжения. Ток через резистор зависит от его сопротивления и приложенного к нему напряжения, то есть:

I = U/R

Падение напряжения на резисторе (сколько остается напряжения на его выводах от приложенного к цепи в который установлен) также зависит от тока и сопротивления:

I = U/R

Теперь поясним простыми словами, что такое мощность резистора и где она выделяется.

Любой металл имеет свое удельное сопротивление; это такая величина, которая зависит от структуры самого этого металла. Когда носители заряда (в нашем случае электроны) под действием электрического тока протекают по проводнику, они сталкиваются с частицами, из которых состоит металл.

В результате этих столкновений течение тока затруднено. Если сильно обобщить, то получается, что чем плотнее структура металла, тем труднее протекать току (больше сопротивление).

На рисунке для наглядности показан пример кристаллической решетки.

Эти столкновения выделяют тепло. Это можно представить, как если бы вы шли сквозь толпу (большое сопротивление), где вас толкали, или если бы вы шли по пустому коридору, где вы сильнее потеете?

То же самое происходит и с металлом. Мощность выделяется в виде тепла. В некоторых случаях это плохо, так как КПД устройства снижается. В других ситуациях это полезное свойство, например в работе ТЭНов. В лампах накаливания за счет своего сопротивления спираль нагревается до яркого свечения.

Но как это относится к резисторам?

Дело в том, что резисторы используются для ограничения тока при питании каких-либо устройств или элементов схемы, либо для задания режимов работы полупроводниковых приборов. Мы описали это в статье о биполярных транзисторах. Из формулы выше станет понятно, что ток уменьшается из-за снижения напряжения. Избыточное напряжение можно сказать выгорает в виде тепла на резисторе, при этом мощность считается по той же формуле, что и общая мощность:

P = U * I

Здесь U — количество вольт, «сожженных» на резисторе, а I — ток, протекающий через него.

Выделение тепла на резисторе объясняется законом Джоуля-Ленца, который связывает количество выделяемого тепла с током и сопротивлением. Чем больше первый или второй, тем больше тепла будет выделяться.

Для удобства из этой формулы путем подстановки участка цепи законом Ома выводятся еще две формулы.

Все сходится. Резистор будет выделять тепло мощностью 144 Вт. Это условные значения, взятые для примера. На практике таких резисторов в электронной аппаратуре не встретишь, за исключением больших сопротивлений для регулирования двигателей постоянного тока или пуска мощных синхронных машин в асинхронном режиме.

Что такое резисторы и как они обозначаются на схеме

Количество номиналов резисторов стандартное: 0,05 (0,62) — 0,125 — 0,25 — 0,5 — 1 — 2 — 5

Это типовые номиналы обычных резисторов, бывают и большие номиналы, или другие номиналы. Но эта серия самая распространенная. При сборке электроники используется электрическая схема, с указанием порядкового номера элементов. Номинальное сопротивление указывается реже, а номинальное сопротивление и мощность указываются еще реже.

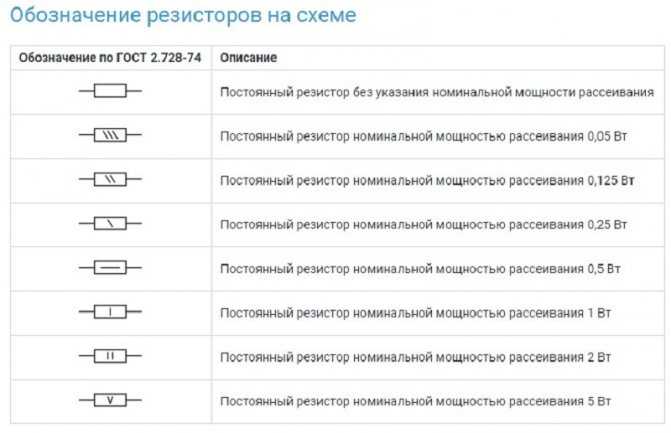

Для быстрого определения мощности резистора в схеме введены соответствующие УГО (графические обозначения) по ГОСТ. Внешний вид таких обозначений и их расшифровка представлены в таблице ниже.

В основном эти данные, а также наименование конкретного типа резистора указываются в списке элементов, там же указывается допустимый допуск в %.

Внешне отличаются размерами, чем мощнее элемент, тем больше его размер. Больший размер увеличивает площадь теплообмена резистора с окружающей средой. Поэтому тепло, которое выделяется при прохождении тока через сопротивление, быстро отдается воздуху (если среда воздух).

Это означает, что резистор может нагреваться с большей мощностью (выделять определенное количество тепла в единицу времени). Когда температура сопротивления достигает определенного уровня, начинает выгорать внешний слой с маркировкой, затем выгорает резистивный слой (пленка, проволока или что-то еще).

Чтобы оценить, насколько сильно может нагреваться резистор, взгляните на нагревательную спираль разобранного мощного резистора (более 5 Вт) в керамическом корпусе.

В характеристиках появился такой параметр, как допустимая температура окружающей среды. Указывается для правильного подбора элемента. Дело в том, что поскольку мощность резистора ограничена способностью отдавать тепло и при этом не перегреваться, а отдавать тепло, т.е. охлаждение элемента конвекцией или принудительным потоком воздуха должно быть как можно больше разница температур элемента и окружающей среды.

Поэтому, если вокруг элемента будет слишком жарко, он быстро нагреется и сгорит, даже если электрическая мощность на нем ниже максимально рассеиваемой. Нормальная температура 20-25 градусов Цельсия.

В продолжение темы:

Как понизить напряжение резистором

Расчет и подбор резистора для светодиода

Расчет делителя напряжения на резисторах

Применение добавочных резисторов

Что делать, если нет резистора нужной мощности?

Распространенная проблема радиолюбителей — отсутствие резистора нужной мощности. Если у вас резисторы мощнее, чем нужно — ничего страшного в этом нет, можете ставить не задумываясь. Лишь бы он подходил по размеру. Если все имеющиеся резисторы по мощности меньше необходимого, это уже проблема.

На самом деле решить этот вопрос достаточно просто. Вспомните законы последовательного и параллельного соединения резисторов.

1. При последовательном соединении резисторов сумма падений напряжения на всей цепи равна сумме падений на каждом из них. А ток, протекающий через каждый резистор, равен суммарному току, т.е. в цепи течет ОДИН ток из последовательно соединенных элементов, но РАЗНЫЕ напряжения, приложенные к каждому из них, определяются по закону Ома для участка цепи (см. выше) Uобщ = U1 + U2 + U3

2. При параллельном соединении резисторов падение на всех напряжениях одинаково, а ток, протекающий в каждой из ветвей, обратно пропорционален сопротивлению ветви. Суммарный ток цепочки параллельно соединенных резисторов равен сумме токов каждой из ветвей.

На этой картинке показано все вышеперечисленное, в удобной для запоминания форме.

Так, как при последовательном соединении резисторов напряжение на каждом из них уменьшается, а при параллельном соединении ток, то если P = U*I

Соответственно уменьшится мощность, выделяемая каждому из них.

Поэтому, если у вас нет резистора 100 Ом на 1 Вт, вы почти всегда можете заменить его 2 резисторами 50 Ом и 0,5 Вт, соединенными последовательно, или 2 резисторами 200 Ом и 0,5 Вт, соединенными параллельно.

Я только что написал «ПОЧТИ ВСЕГДА». Дело в том, что не все резисторы одинаково хорошо переносят ударные токи, в некоторых цепях, например, связанных с зарядом больших конденсаторов, в начальный момент времени они передают большую ударную нагрузку, которая может повредить его резистивный слой. Такие связки надо проверять на практике или долгими расчетами и чтением технической документации и спецификаций на резисторы, чего почти никогда и никто не делает.

Заключение

Мощность резистора не менее важна, чем его номинальное сопротивление. Если не уделить внимание подбору сопротивлений нужной вам мощности, то они будут перегорать и сильно греться, что плохо в любой схеме.

При ремонте оборудования, особенно китайского, ни в коем случае не пытайтесь ставить резисторы меньшей мощности, лучше ставить с запасом, если есть такая возможность поставить по размерам на плате.
