Китай 80 ампер 5-контактный релейный производитель и поставщик — оптовый завод

80-контактное 5-контактное реле MAB-112-C-1D — это 80A 12v 5pin реле с параллельным диодом, подходящее для кондиционера.

Параметр 5-контактного реле с усилителем 80 ампер

Контактное соглашение

1C, тип изменения

Контактный материал

AgCdO, AgSnO2,

Рейтинг контактов

80А

Напряжение катушки

12VDC

Электрический лифт

100 000 циклов

Механическая жизнь

1 000 000 циклов

80-контактное реле с 5 выводами Дата катушки


Напряжение (VDC)

Управляйте напряжением (VDC)

Напряжение выключения (VDC)

Сопротивление катушки (Ω ± 10%)

Мощность катушки (Вт)

Параллельное сопротивление (Ом ± 10%)

Эквивалентное сопротивление (Ом ± 10%)

Максимально допустимый
напряжение на катушке
(Постоянный ток)

20 ℃

85 ℃

12

≤7. 8

≥1.2

90

1,6

21

18

12

≤7.8

≥1.2

90

1,8

680

79,5

18

18

80-контактное 5-контактное реле Размеры и схема подключения


80-контактное реле с 5 выводами


80-амперная 5-контактная реле
400pcs / cartons, размер коробки: 44 * 31.5 * 22cm
Высокопрочные картонные коробки, пригодные для транспортировки на дальние расстояния


1. Мы открыли компанию 10 лет назад, самостоятельно производим реле.

2. У нас есть сильная команда клиентов, такая как: Hella, Steel Mate, Midea, Whirool ….

3. У нас более 600 сотрудников, 50% из которых имеют> 3 года работы в нашей компании. Перед каждым персоналом каждый персонал тренируется.

4.We имеют всесторонний контроль качества, каждое автомобильное реле должно быть передано испытание 4 времен 100% и дважды snap осмотрите. У нас нет жалобы от клиентов в течение трех лет.

горячая этикетка : 80 ампер 5-контактный реле, Китай, производители, поставщики, завод, оптовая торговля, цена, купить, индивидуальный, бесплатный образец

Китай 24-вольтовый 5-контактный релейный производитель и поставщик — оптовый завод

24-вольтное реле 5 контактов MAD-S-124-C представляет собой мини-24v герметичное автомобильное реле 15A / 20A, подходящее для регулировки сиденья автомобиля, управления сигналом скорости, системой сигнализации мотоцикла.

24-вольтовые параметры реле 5 контактов:

Контактное соглашение

1C, тип переключения

Контактный материал

AgSnO2, AgNi

Рейтинг контактов

20А

Напряжение катушки

24VDC

Электрический лифт

100 000 циклов

Механическая жизнь

1 000 000 циклов

24 вольта 5 контактов реле Данные катушки:


Напряжение (VDC)

Управляйте напряжением (VDC)

Напряжение выключения (VDC)

Сопротивление катушки (Ω ± 10%)

Мощность катушки (Вт)

Максимально допустимый
Напряжение перегрузки
(Постоянный ток)

20 ℃

85 ℃

12

≤7. 3

≥1.0

240

0.6

15,6

13,8

12

≤7.3

≥1.0

180

0.8

+16,8

11,8

24-вольтовые реле с 5 контактами Размеры и схема подключения:

24-вольтное реле с 5 контактами


Он используется в управлении автомобилем переднего пассажира, регулирует сиденье автомобиля, сигнализирует систему мотоциклов с ограничением скорости.


24-вольтовая 5-контактная розетка
Размер коробки: 40 * 35 * 38 см
-4000pcs / коробка
Внутренняя часть картонной коробки защищена гофрированной бумагой, высокопрочными картонами, без проблем для транспортировки на дальние расстояния.


  1. У нас есть профессиональная команда R & D, есть стандартный процесс разработки. Может обеспечить отличное индивидуальное обслуживание.

2. У нас есть полностью функциональная лаборатория, наша лаборатория — лаборатория лаборатории и лаборатория UL, в нашей лаборатории мы можем сделать резистивную нагрузку, нагрузку на лампу и нагрузку на двигатель. у нас есть превосходное оборудование в нашей лаборатории, такое как: Высокоскоростная камера, рентгеновский анализатор.

3.Мы имеем более 600 сотрудников, 3 + лет персонал около 50%. Перед началом работы в Интернете у каждого сотрудника есть стандартное обучение.

4. Мы — информационная компания, у нас есть система OA, система ERP, система PLM ……, которая может помочь нам в управлении, контрольном качестве … ..

горячая этикетка : 24 вольт 5-контактное реле, Китай, производители, поставщики, завод, оптовая продажа, цена, купить, индивидуальный, бесплатный образец

Китай 24-вольтовое реле, 5-контактный, производители и поставщики — Оптовая торговля фабрикой 015 Расположение контактов

1С, SPDT-переход типа

Материал контактов

Серебряный сплав

Контактное сопротивление (начальное)

≤100 мОм

Номинальная нагрузка (Res)

Общий тип: 10A 250VAC

Тип высокой нагрузки: 17 А      250 В переменного тока

Макс.

Ток переключения

17А

Макс. Напряжение переключения

277 В переменного тока

Макс. Коммутируемая мощность

Общий тип: 2770VC

Тип высокой нагрузки: 4700ВА

Напряжение катушки

24 В постоянного тока

Электрический подъемник

100 000 циклов

Механический ресурс

1 000 000 циклов

Реле 24 В 5 контактов Дата катушки


     )

Рабочее напряжение (В постоянного тока)

Выпуск    Напряжение  (В постоянного тока)

Макс. Допустимое напряжение (В постоянного тока)

Катушка     Сопротивление
     (Ом ± 10%)

Мощность катушки (Вт)

24

≤18

≥2,4

31.2

1600

прибл. 0,36

Реле 24 В, 5 контактов Размеры и схема подключения



5-контактное реле 24 В





1-Meishuo — производитель в Вэньчжоу, построенный в 2007 году и имеющий собственное здание.



2-Meishuo производит реле с помощью автоматической производственной линии и ручных линий. Теперь у нас есть 15 автоматических производственных линий и 5 ручных линий с ежедневной производительностью более 600000 шт. Некоторые производственные линии разработаны нами в соответствии с фактическим спросом.



3-Meishuo одобрены ISO/TS16949, ISO9001, ISO14001, OHSAS18001. И у нас есть UL, TUV, CQC, ROHS, REACH для наших реле.。

4-Meishuo любит предоставлять бесплатные образцы для каждого клиента с отчетом о проверке для каждого образца, покупатель может проверить качество продукции задолго до размещения официального заказа.



Hot Tags: Реле 24 вольт 5 контактов, Китай, производители, поставщики, завод, оптовая торговля, цена, купить, индивидуальный, бесплатный образец

Как проверить 5-контактное реле с помощью мультиметра? —

Реле является наиболее часто используемым компонентом для управления автомобилем и другими механизмами. Если ваше устройство не работает должным образом, есть вероятность неисправности реле. Для этого вы можете нанять электрика, и это будет стоить вам несколько долларов. Но вам не нужно ни о чем беспокоиться, потому что в этой статье я покажу

, как проверить 5-контактное реле с помощью мультиметра.

Прежде чем мы перейдем к теме, сначала мы немного обсудим реле и мультиметр.

Что такое реле?

Реле — электронное устройство, устанавливаемое в электросистему машин и различных транспортных средств. Функция реле состоит в том, чтобы позволить слаботочной цепи управлять одной или несколькими петлями с более высоким током. Кроме того, он изолирует цепи высокого напряжения и защищает цепь слабого тока, вводя электромагнитную катушку для управления курсом.

Как проверить целостность цепи без мультиметра?

Что такое мультиметр?

Мультиметр — это инструмент для измерения электрических величин, таких как сопротивление, напряжение и ток. Все эти измерители (омметр, вольтметр и амперметр), которые измеряют эти величины, объединены в один измеритель, известный как мультиметры. Есть два типа мультиметров:

1. Аналоговые мультиметры

Аналоговые мультиметры работают по принципу счетчиков с подвижной катушкой. Эти измерители используют отклонение стрелки индикатора для индикации уровня измерения на аналоговом дисплее.

2. Цифровые мультиметры

Цифровой мультиметр используется для измерения двух или более электрических величин, таких как напряжение (вольт), ток (амперы) и сопротивление (омы). Благодаря цифровому дисплею его легче читать, и вероятность ошибки будет меньше.

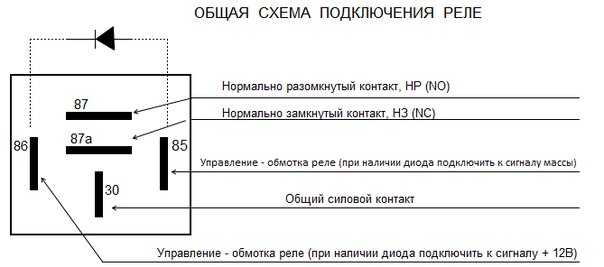

Использование контактов 5-контактного реле

  • Два контакта, управляющие катушкой
  • Другое Три контакта будут переключать питание между цепями

Три контакта имеют как замыкающие (нормально разомкнутые), так и размыкающие (нормально замкнутые) соединительные контакты. В то время как два контакта, которые управляют катушкой, активируются. Существуют следующие шаги, необходимые для проверки реле, чтобы убедиться, что оно плохое.

1.

Проверка катушки реле

Для проверки катушки реле необходимо иметь сопротивление и допуск катушки, которые мы можем получить из техпаспорта. Если значение сопротивления и допуска для определенного реле составляет 500 Ом ± 10%. В этом случае наше сопротивление будет между 425 Ом – 575 Ом.

Теперь установите ручку мультиметра на настройки омметра и подключите к ней оба щупа. Поскольку полярность не имеет значения в случае сопротивления, мы можем использовать любой щуп в любой точке. Теперь обратите внимание на сопротивление на экране.

  • если показания в пределах нормы, то катушка в порядке.
  • Также, если показания выходят за пределы допустимого диапазона, т. е. очень высокие или очень низкие, то проблема в катушке.

Имейте в виду, что катушка не подлежит ремонту, поэтому возможна только ее замена. Это самый важный этап проверки автомобильного реле мультиметром.

Как проверить заземление мультиметром?

2.
Проверка клеммы 5-контактного реле

Поскольку мы закончили тестирование катушки, теперь пришло время проверить сопротивление между контактами реле. Клемма реле

  • Нормально открытая клемма
  • Нормально замкнутая клемма
  • Общая клемма
Нормально разомкнутая клемма Проверка

Для проверки нормально разомкнутой клеммы выполните следующие действия

  1. Установите ручку мультиметра на Ом
  2. Подключите один щуп мультиметра к клемме COM, а другой щуп к нормально разомкнутым клеммам.
  3. Не беспокойтесь о полярности, поскольку она не имеет значения при измерении сопротивления.
  4. Запишите показания с экрана мультиметра.
  5. Сопротивление между COM и открытой клеммой должно быть высоким, так как они не соединены.
  6. Также, если показания на экране показывают непрерывность, т. е. нулевое сопротивление, то клеммы неисправны.
Нормально замкнутые клеммы Проверка

Для нормально закрытой клеммы

  1. Не должно быть замыкания по напряжению.
  2. Сопротивление между COM и нормально замкнутыми клеммами должно быть равно нулю или очень близко к нулю.
  3. При нуле Ом нормально замкнутая клемма должна работать нормально.

Для проверки нормально замкнутого контакта выполните следующие действия

  1. Регулировка ручки мультиметра на Ом
  2. Поместите одну ручку мультиметра на нормально замкнутую клемму, а другую на клемму COM.
  3. Не беспокойтесь о полярности, поскольку она не имеет значения при измерении сопротивления.
  4. Запишите показания на экране мультиметра.
  5. Если отображаемое сопротивление равно нулю, реле в порядке
  6. аналогично. В случае высокого сопротивления между нормально замкнутой клеммой и COM реле неисправно.
Проверка общих клемм

В 5-контактном реле общие клеммы обозначены как 85 и 86. Между двумя клеммами должно быть очень низкое сопротивление.
Эти шаги необходимо выполнить для тестирования нормально закрытого терминала

  1. Поверните ручку мультиметра на ом.
  2. Поместите один щуп мультиметра на 85 контакт.
