Что же представляет собой принципиальная схема? Принципиальная схема — это графическое представление совокупности электронных компонентов, соединённых токоведущими проводниками. Разработка любого электронного устройства начинается с разработки его принципиальной схемы. Именно на принципиальной схеме показано, как именно нужно соединять радиодетали, чтобы в итоге получить готовое электронное устройство, которое способно выполнять определённые функции. Чтобы понять, что же изображено на принципиальной схеме нужно, во-первых знать условное обозначение тех элементов, из которых состоит электронная схема.

самые простые схемы для начинающих электриков. Cached Простые схемы для начинающих, зная несколько значков, можно читать.

Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно — то раздается звук, то вспыхивают светодиоды — глаза утки.

Эта поделка использует сетевые напряжения и конструировать ее следует осторожно и аккуратно. Наше главное оружие — это паяльник! Но порой, особенно когда надо что-то отпаять или заменить, сталкиваемся с тем, что температуры как-будто не хватает — припой на плате еле плавится, особенно если это точка пайки на полигоне значительной площади. В чем тут дело? Посмотрим ….

Switch to English регистрация. Телефон или email.

При изучении электроники возникает вопрос, как читать электрические схемы. Естественным желанием начинающего электронщика или радиолюбителя является спаять какое-то интересное электронное устройство. Однако на начальном пути достаточных теоретических знаний и практических навыков как всегда не хватает. Поэтому устройство собирают вслепую. И часто бывает, что спаянное устройство, на которое было затрачено много времени, сил и терпения, — не работает, что вызывает только разочарование и отбивает желание у начинающего радиолюбителя заниматься электроникой, так и не ощутив все прелести данной науки. Хотя, как оказывается, схема не заработала из-за допущения сущего пустяковой ошибки.

для начинающих новичков, учимся правильно разбираться, принципиальные проекты чертежей для чайников

Содержание

Понятие электрической схемы
Разновидности электросхем
Основные обозначения
Источников питания
Проводов и их соединений
Общего провода
Радиодеталей
Резисторы
Конденсаторы
Диоды
Как научиться читать
Как читать простые схемы
Правила чтения
Как правильно составлять схему

Умение того, как читать электрические схемы, необходимо каждому радиолюбителю независимо от квалификации. Это поможет избежать ошибок при конструировании.

Понятие электрической схемы

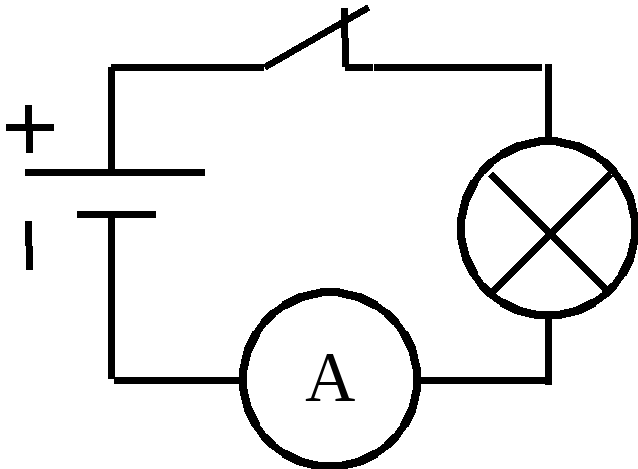

Электрическая схема — это совокупность графических элементов, описывающая порядок их соединения и взаимодействия.

Там также могут обозначаться механические связи, например, между реле и его контактами. Электрические схемы упрощают сборку, наладку и проверку собранных по ним устройств.

Разновидности электросхем

На практике применяется несколько видов электрических схем:

простые;
монтажные;
однолинейные;
многолинейные.

Первый тип самый распространенный. Основные компоненты и порядок их присоединения друг ко другу указываются на простых схемах (ПС). Кроме того, по ним проверяется правильность сборки. На монтажных (МС) диаграммах показано расположение деталей на плате или внутри корпуса. Полилинейные схемы используют для изображения трехфазных цепей.

Основные обозначения

Для удобства понимания детали источники питания провода и их соединения имеют графические обозначения. Буквенные символы распространенных радиодеталей приведены в таблице:

Деталь	Обозначение
Резистор	R
Конденсатор	C
Катушка индуктивности	L
Полупроводник	V
Предохранитель	F
Элемент питания	G

Источников питания

Для обозначения простого источника питания применяется символ, состоящий из 2 разделенных промежутком линий. Тонкая длинная характеризует положительный полюс, а короткая толстая — отрицательный. Кроме того, рядом с линиями ставится обозначение полюсов. Если нужно изобразить батарею, состоящую из нескольких гальванических элементов, то 2 символа для источника питания соединяются короткой пунктирной линией.

Проводов и их соединений

Проводники обозначаются тонкими горизонтальными или вертикальными линиями. Допускается отклонение на прямой или тупой угол. Если провода пересекаются, то место соединения выделяется точкой.

Для более легкого прочтения такие обозначения могут окрашиваться. Кабели символизируются линиями большей толщины.

Общего провода

Чтобы упростить начертание и чтение ПС, употребляется обозначение общего провода. Оно представляет собой перевернутую букву «Т». Ее вертикальная перекладина соединена со всеми проводами, которые подсоединены в точку с отрицательным потенциалом.

Радиодеталей

Для каждой радиодетали предусмотрено свое обозначение, утвержденное ГОСТом или другими стандартами. Благодаря этому достигается единообразие оформления.

Резисторы

Мощность сопротивлений обозначается в соответствии с таблицей:

Символ	Мощность
2 косые черты	0,125 Вт
1 косая черта	0,25 Вт
Длинная горизонтальная черта	0,5 Вт
1 вертикальная черта	1 Вт
2 вертикальные черты	2 Вт
Римская цифра «5»	5 Вт

Символ резистора — сплошной прямоугольник.

Конденсаторы

Эти элементы обозначаются как 2 параллельные короткие линии, к которым подводятся проводники. Если емкость регулируется, то указанный символ перечеркивается по диагонали стрелкой. Подстроечные конденсаторы отличаются тем, что их обозначение пересекается молоточком, а также указываются номиналы.

Диоды

Символ этой детали — равносторонний треугольник, пересеченный подведенным к нему проводником. Одна из его вершин, к которой добавлена короткая риска, обозначает анод. Соответственно, сторона треугольника, пересеченная проводом, — это катод. В зависимости от разновидности полупроводника, символ дополняется вспомогательными метками.

Например, светодиод отличается 2 параллельными стрелками, идущими под углом 135°.

Как научиться читать

Чтобы научиться читать электрические схемы, следует вначале изучить основные законы электротехники и правила соединения деталей. Их знание поможет добиваться нужных результатов при сборке действующих устройств и их работоспособности. Когда законы будут изучены, разбираются со стандартами по условному обозначению деталей и способами их подключения. Затем обращают внимание на тип элементов и их номиналы.

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Правила чтения

Соблюдение рекомендаций по чтению ПС поможет разбираться с принципом работы устройств. Существует несколько правил изучения схем:

Вначале надо ознакомиться с общим расположением деталей на ПС, примечаниями и пояснениями.
Правильно определить систему питания. Для этого следует искать общие провода, выявлять наличие оксидных конденсаторов, полярность их подключения, а также структуру транзисторов. В цепях переменного тока надо обязательно установить фазировку.
Потенциал в выбранной точке замеряется относительно отрицательного полюса, если в примечании не указано иное.

Кроме того, имеются дополнительные правила чтения, характерные для высоковольтных и магистральных цепей, схем автоматики и вычислительной техники.

Как правильно составлять схему

Электросхему для начинающих следует рисовать на клетчатом листе, чтобы ровно вычерчивать все линии и символы. Чаще всего общий провод соединен с отрицательным полюсом источника постоянного тока. Линейные элементы рисуются слева направо. Не рекомендуется изображать более 3 параллельных проводников подряд, это затруднит чтение схемы.

Для составления ПС, МС и чертежей можно воспользоваться приложениями для компьютера. Одно из них — Microsoft Visio — входит в состав офисного пакета. В наборе функций этой программы доступно более 100 символов для деталей, проводников и механизмов. Поддерживается автоматическая привязка концов рисуемых элементов, что обеспечивает целостность диаграммы при редактировании.

Еще одно приложение для правильного составления схем — это отечественный sPlan. Программа распространяется бесплатно и имеет русифицированные интерфейс и справку. С помощью sPlan создают электросхемы, соответствующие ГОСТу. Кроме того, имеется встроенный графический редактор, позволяющий создать монтажную диаграмму.

Электрическая схема. Чтение, оформление и обозначения на схемах

Содержание страницы

1. Виды электрических схем
- 1.1. Структурная схема
- 1.2. Функциональная схема
- 1.3. Принципиальная схема
- 1.4. Монтажная схема
- 1.5. Объединенная схема
2. Условно-графические обозначения на электрических схемах
3. Чтение электрических схем

Электрическая схема представляет собой документ, в котором по правилам ГОСТ обозначаются связи между составными частями устройств, работающих за счет протекания электроэнергии. Как Вы понимаете, этот чертеж дает понимание электрикам о том, как работает установка и из каких элементов она состоит. Основное назначение электросхемы – помощь в подключении установок, а также поиске неисправности в цепи.

Для начала следует разобраться, что подразумевают под типами, а что под видами документов. Итак, согласно ГОСТ 2.701-84, существуют следующие виды схем (в скобках краткое обозначение):

Электрические (Э).
Гидравлические (Г).
Пневматические (П).
Газовые (Х).
Кинематические (К).
Вакуумные (В).
Оптические (Л).
Энергетические (Р).
Деления (Е).
Комбинированные (С).

Что, касается типов, основными считаются:

Структурные (1).
Функциональные (2).
Принципиальные (полные) (3).
Соединений (монтажные) (4).
Подключения (5).
Общие (6).
Расположение (7).
Объединенные (8).

Исходя из указанных обозначений, можно по наименованию электросхемы понять ее вид и тип.

Далее мы подробно рассмотрим, назначение и состав каждой из перечисленных типов электросхем. Рекомендуем перед этим ознакомиться со стандартными условными обозначениями на схемах, чтобы было еще проще понять, что собой представляет каждый вариант чертежа.

1. Виды электрических схем

1.1. Структурная схема

Этот тип документа является наиболее простым и дает понимание о том, как работает электроустановка и из чего она состоит. Графическое изображение всех элементов цепи позволяет изначально увидеть общую картину, чтобы переходить к более сложному процессу подключения или же ремонта. Порядок чтения обозначается стрелочками и поясняющими надписями, что позволяет разобраться в структурной электрической схеме даже начинающему электрику. Принцип построения Вы можете увидеть на примере ниже:

Рисунок 1 — Структурная схема

1.2. Функциональная схема

Функциональная электросхема установки, по сути, не слишком отличается от структурной. Единственное отличие – более подробное описание всех составляющих узлов цепи. Выглядит этот документ следующим образом:

Рисунок 2 — Функциональная схема

1.3. Принципиальная схема

Принципиальная электрическая схема чаще всего применяется в распределительных сетях, т. к. дает самое раскрытое пояснение о том, как работает рассматриваемое электрооборудование. На таком чертеже должны обязательно быть указаны все функциональные узлы цепи и вид связи между ними. В свою очередь, принципиальная электросхема может иметь две разновидности: однолинейная (рисунок 3) или полная (рисунок 4). В первом случае на чертеже изображают только первичные сети, называемые также силовыми. Пример однолинейного изображения Вы можете увидеть ниже:

Рисунок 3 — Однолинейная принципиальная схема

Полная принципиальная схема может быть развернутой или элементной. Если электроустановка несложная и на один главный чертеж можно нанести все пояснения, достаточно сделать развернутый план. Если же Вы имеете дело со сложной аппаратурой, которая имеет в составе цепь управления, автоматизации и измерения, лучше разнести все отдельные узлы на разные листы, чтобы не запутаться.

Рисунок 4 — Полная принципиальная схема

Существует также принципиальная электросхема изделия. Этот тип документа представляет собой своеобразную выкопировку из общего плана, на которой обозначено только, как работает и из чего состоит определенный узел.

1.4. Монтажная схема

Эту разновидность электрических схем мы чаще всего используем, когда рассказываем о том, как самостоятельно выполнить монтаж электропроводки. Дело в том, что на монтажной электросхеме можно показать точное расположение всех элементов цепи, способ их соединения, а также буквенно-цифровые характеристики составляющих чертеж установок. Если взять за пример схему электропроводки в однокомнатной квартире рисунок 5, на ней мы увидим, где нужно размещать розетки, выключатели, светильники и остальные изделия.

Рисунок 5 — Монтажная схема

Основное назначение монтажной схемы – руководство для проведения электромонтажных работ. Согласно подготовленному чертежу можно понять, где, что и как нужно подключать.

1.5. Объединенная схема

Ну и последней из применяемых в распределительных сетях электросхемой является объединенная рисунок 6, которая может включать в себя несколько видов и типов документов. Ее используют в том случае, если можно без сильного нагромождения чертежа обозначить все важные особенности цепи. Используют объединенный проект чаще всего на предприятиях. Домашним мастерам такой тип схемы вряд ли может встретиться. Пример Вы можете увидеть ниже:

Рисунок 6 — Объединённая схема

2. Условно-графические обозначения на электрических схемах

Все элементы на схемах изображаются условными графическими обозначениями, начертание и размеры которых установлены в стандартах ЕСКД (ГОСТ 2.721-74 … ГОСТ 2.796-81).

В схемах, насыщенных условными графическими обозначениями, допускается все обозначения пропорционально уменьшать или увеличивать, при этом расстояние (просвет) между двумя соседними линиями условного графического обозначения должно быть не менее 1,0 мм. Условные графические обозначения элементов, используемых как составные части обозначений других элементов, можно изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне).

Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

Изображения элементов вычерчиваются на схемах в положении, установленном соответствующим стандартом, либо повернутыми на угол, кратный 90°, по отношению к этому положению. В отдельных случаях допускается условные графические обозначения поворачивать на угол, кратный 45°, или изображать зеркально развернутыми.

Условные графические обозначения, содержащие буквенные, цифровые можно поворачивать против часовой стрелки только на угол 90° или 45°.

Условные графические обозначения, соотношение размеров которых приведено в соответствующих стандартах на модульной сетке, должны изображаться на схемах в размерах, определяемых по вертикали и горизонтали количеством шагов модульной сетки М.

Рисунок 7 – Модульная сетка

При этом шаг модульной сетки для каждой схемы может быть любым но одинаковым для всех элементов и устройств данной схемы.

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В таблице 1 Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Таблица 1 — Обозначение коробок, щитов, шкафов, пультов

Наименование	Изображение	Наименование	Изображение
Коробка ответвительная		Щиток групповой аварийного освещения
Коробка вводная		Шкаф, панель, пульт, щиток, одностороннего обслуживания
Коробка протяжная, ящик протяжной		Шкаф, панель двустороннего обслуживания
Коробка, ящик с зажимами		Шкаф, щит, пульт из нескольких панелей одностороннего обслуживания ( на примере – из 2х шкафов)
Щиток групповой рабочего освещения		Щит открытый (на примере – из 3х панелей)
Щиток магистральный рабочего освещения		Шкаф, щит, пульт из нескольких панелей двустороннего обслуживания ( на примере – из 3х шкафов)

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

Таблица 2 – Обозначение выключателей, переключателей и штепсельных розеток

Наименование		Изображение	Наименование		Изображение
Выключатель. Общее изображение.			Штепсельная розетка. Общее изображение.
Выключатель для открытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка открытой установки со степенью защиты от IP20 до IP23:	2х полюсная
	1- полюсный сдвоенный			2х полюсная сдвоенная
	1- полюсный строенный			2х полюсная с защитным контактом
	2хполюсный			3х полюсная с защитным контактом
	3хполюсный			3х полюсная с защитным контактом
Выключатель для скрытой установки со степенью защиты от IP20 до IP23:	1- полюсный		Штепсельная розетка для скрытой установки со степенью защиты от IP20 до IP23:	2х полюсная
	1- полюсный сдвоенный			2х полюсная сдвоенная
	1- полюсный строенный			2х полюсная с защитным контактом
	2хполюсный			3х полюсная с защитным контактом
Выключатель для отрытой установки со степенью защиты от IP44 до IP55:	1- полюсный		Штепсельная розетка со степенью защиты от IP44 до IP55:	2х полюсная
	2х полюсный			2х полюсная с защитным контактом
	3х полюсный			3х полюсная с защитным контактом
Переключатель на два направления без нулевого положения со степенью защиты от IP20 до IP23:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для открытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка
	2х полюсный			Два выключателя и штепсельная розетка
	3х полюсный			Три выключателя и штепсельная розетка
Переключатель на два направления без нулевого положения со степенью защиты от IP44 до IP55:	1- полюсный		Блоки с выключателями и двухполюсной штепсельной розеткой для скрытой установки со степенью защиты IP20 до IP23:	Один выключатель и штепсельная розетка

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

Таблица 3 – Изображения светильников и прожекторов при совмещенном изображении на плане оборудования и электрических сетей

Наименование	Изображение	Наименование	Изображение
Светильник с лампой накаливания. Общее изображение		Люстра
Светильник с лампой накаливания на тросе		Прожектор
Светильник с лампой накаливания на стене здания, сооружения для наружного освещения.		Группа прожекторов с направлением оптической оси в одну сторону
Светильник с люминесцентными лампами		Группа прожекторов с направлением оптической оси во все стороны
Светильник с люминесцентными лампами, установленными в линию		Светофор сигнальный(с тремя лампами)
Светильник с люминесцентной лампой на кронштейне для наружного освещения		Патрон ламповый стенной
Светильник с разрядной лампой высокого давления на кронштейне для наружного освещения		Патрон ламповый: подвесной
Светильник с разрядной лампой высокого давления на опоре для наружного освещения		Патрон ламповый: потолочный

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Таблица 4 – Условно графическое обозначение электрических машин

Наименование	Изображение	Наименование	Изображение
Статор. Обмотка статора. Общее обозначение.		Ротор. Общее обозначение.
Ротор с обмоткой, коллектором и щетками.		Машина электрическая. Общее обозначение.
Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором.		Внутри окружности допускается указывать следующие данные: а) род машины (генератор – Г (G), двигатель – М (М), тахогенератор – ТГ(BR), и др.; б) род тока, число фаз или вид соединения обмоток
Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду, обмотка статора – в треугольник.		Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник.
Машина постоянного тока с последовательным возбуждением		Машина постоянного тока с параллельным возбуждением
Машина постоянного тока с независимым возбуждением		Машина постоянного тока со смешанным возбуждением
Машина постоянного тока с возбуждением от постоянных магнитов		Двигатель коллекторный однофазный последовательного возбуждения.

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Таблица 5 — Условно графическое обозначение трансформаторов, автотрансформаторов, дросселей

Наименование	Изображение	Наименование	Изображение
Обмотка трансформатора, автотрансформатора, дросселя и магнитного усилителя.		Трансформатор однофазный с магнитопроводом

Трансформатор однофазный с магнитопроводом трехобмоточный		Автотрансформатор однофазный с магнитопроводом

Трансформатор тока с одной вторичной обмоткой		Дроссель с ферромагнитным магнитопроводом

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

Таблица 6 — Условно графическое обозначение некоторых электроизмерительных приборов

Наименование	Изображение	Наименование	Изображение
Электросчетчик		Датчик температуры
Амперметр		Гальванометр
Вольтметр		Осциллограф

А вот, кстати, полезная для начинающих слесарей — электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Таблица 7 – Линии электрической связи, провода, кабели и шины

Наименование	Изображение	Наименование	Изображение
Линия электрической связи, провод, шина, кабель		Графическое пересечение двух линий связи, электрически не соединенных
Корпус машины, аппарата, прибора		Линии электрической связи с двумя ответвлениями
Заземление

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока.

Таблица 8 – Род тока и напряжения, виды соединения обмоток, формы импульсов

Наименование	Изображение	Наименование	Изображение
Ток постоянный		Ток переменный, трехфазный 50 Гц
Ток переменный		Полярность отрицательная
Ток постоянный и переменный		Полярность положительная

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются эти устройства на электросхемах:

Таблица 9 – Коммутационные устройства и контактные соединения

Наименование	Изображение	Наименование	Изображение
Контакт коммутационного устройства. Общее обозначение:		Контакт концевого выключателя: 1)замыкающий
А) замыкающий Б) размыкающий В) переключающий		2) размыкающий
А) замыкающий Б) размыкающий В) переключающий		Выключатель ручной
Контакт, замыкающий с замедлением, действующим:		Контакт контактного соединения
1) при срабатывании 2) при возврате		1) разъемного соединения 2) сборного соединения 3) неразборного соединения
3) при срабатывании и возврате
Контакт, размыкающий с замедлением, действующий: 1) при срабатывании		Соединение контактное разъемное
2) при возврате 3) при срабатывании и возврате		Переключатель однополюсный многопозиционный
2) при возврате 3) при срабатывании и возврате
Контакт термореле

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т. д.).

Таблица 10 – Условно графическое обозначение (диоды, резисторы, транзисторы)

Диод
Стабилитрон
Тиристор
Фотодиод
Светодиод
Фоторезистор
Солнечный фотоэлемент
Транзистор
Конденсатор
Дроссель
Сопротивление

В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Помимо этого в маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

Таблица 11 — Буквенные обозначения элементов радиотехнических и электрических схем

Наименование	Обозначение	Наименование	Обозначение
Резистор	R	Телефон	Т
Конденсатор	C	Микрофон	Мк
Катушки индуктивности	L	Громкоговоритель	Гр
Прибор электронный (лампа, трубка)	Л	Звукосниматель (адаптер)	Ад
Трансформатор (автотрансформатор)	Тр	Предохранитель	Пр
Дроссель	Др	Элемент гальванический (батарея)	Б
Выключатель (переключатель)	В	Монтажная плата	П
Кнопка	Кн	Штепсельный разъем	Ш
Пьезоэлемент	Пэ	Прибор полупроводниковый	ПП
Диод	Д	Гнездо	Г
Реле, контактор, пускатель	Р	Элементы разные, электромагнит	Э

3.

Чтение электрических схем

Что значит прочитать схему.

В дальнейшем нам все время придется работать со схемами — читать схемы. А прочитать схему — это значит почерпнуть из нее сведения, необходимые для выполнения определенной работы. Так, например, если нужно рассчитать ток КЗ, то чтение схемы сводится к выборке из нес данных для расчета. В других случаях прочитать схему необходимо, чтобы: понять принцип: действия электроустановки; выяснить назначение того или иного ее элемента; определить, что с чем следует соединить; обнаружить ложную цепь и найти способ ее устранения; проверить, верно ли задан режим работы и т. п. Одним словом, разнообразных задач, которые решаются в результате чтения схем, — много, и задачи эти не только различны, но и разнообразны. Соответственно различны и разнообразны приемы, с помощью которых читают схемы.

К чтению схем нужно подготовиться, т. е. накопить необходимый минимум знаний, точно так же, как перед чтением текста нужно изучить алфавит, правила словообразования и словосочетания. Эти обстоятельства определили способ построения книги.

Что же такое схема? Слово схема употребляют в нескольких значениях.

Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба. Так, например, элементами электрической схемы являются резисторы, лампы, трансформаторы, двигатели и другие электротехнические изделия. А связями между ними служат проводники.
Схемой называют также предмет или набор предметов, например интегральная схема и т. п.
Когда говорит: схема работает, схема неисправна, элемент схемы перегревается, то ясно, что речь идет не о чертеже, а о самой электроустановке. Действительно, перегреваться может резистор (элемент схемы), но не его изображение. Одним словом, Электроустановка и ее схема далеко не одно и то же, точно так же как не одно и то же, машина и ее чертеж. В этом пособии под словом схема, как правило, подразумевается не собственно чертеж, а то, что на нем изображено.

Порядок чтения электрических схем и чертежей.

Прежде всего, необходимо ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению.

Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки.

Если она не отражена на чертежах, то ее выясняют и записывают.

На выбранном чертеже читают все надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями.

Если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. Например, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,
расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,
строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,
оценивают последствия вероятных неисправностей: не замыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,
нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,
проверяют схему па отсутствие ложных цепей,
оценивают надежность электропитания и режим работы оборудования,
проверяют выполнение мер, обеспечивающих безопасность.

Единая система конструкторской документации — комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями.

Схема — это конструкторский документ (своеобразный чертеж), в котором составные части изделия — его элементы и связи между ними изображены условно, без соблюдения масштаба.

По освоению данного раздела обучающийся сможет оформлять и читать электрические схемы и чертежи, что является основой при изучении последующих модулей учебного пособия и использования рабочей документации на производстве.

как научиться читать, какие виды бывают

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках. Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части. Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их.

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ.

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Электроника на практике

ПЭ – это раздел электроники, на практике показывающий основные закономерности электричества. Именно в практической части изучается каждый элемент цепи отдельно и применяется на деле в совокупности с другими. С этим названием вышла и книга, в которой можно найти много интересных статей по электротехнике, сформулированных на общедоступном языке.

Материал включает в себя фотографии и опыты, к которым даны полные инструкции. Прочитав его, можно спокойно разбираться во всех электронных и радиотехнических терминах, овладеть пайкой и получить навыки дл чтения простых схем.

Важно! Прошло второе переиздание книги, в котором были отредактированы небольшие ошибки и опечатки, учтены пожелания читателей. Второе издание стало стоящим и полезным учебником для начинающих радиолюбителей.

Как составлять схему

Составление электрической схемы должно производиться опытным электриком с учетом существующих гостов, поясняющих и уточняющих работу тех или иных проводников. Бывают согласно госту электрические схемы структурными, функциональными, принципиальными, монтажными, общими и объединенными. Сделать любую из приведенного перечня можно, выстраивая простейшие элементы друг с другом.

Описание работы

Если электросхема построена правильно, то и работать она будет исправно. Работает все так. От источника питания идет заряд, который попадает под клеммник в проводник и электромагнитную катушку реле. Через катушку электроток устремляется к контактам. Как только ток попадает в контакты, начинает работать вся сеть, включается диод. Благодаря электродвижущей силе поддерживается первоначальный электроток, и он достигает наибольших значений.

Обратите внимание! Стоит указать, что без электродвижущей самоиндукции поддержание тока в контуре невозможно, поскольку при большом значении амплитуды, радиоэлементы начинают плохо работать. Благодаря этому импульсу, пробиваются полупроводниковые переходы, и выводится аппарат из функционирования. Сегодня диоды уже встраиваются в реле. Это позволяет работать электросхеме правильно.

В целом, в дополнение к теме, как научиться читать электрические принципиальные схемы, стоит отметить, что читать их необходимо с опорой на обучающий материал, в котором указывается информация о том, что значат те или иные условные обозначения. Только после получения полной информации, можно приступать к работе, если производятся соответствующие действия в электропроводке.

Начало изучения радиотехники начинающими

Перед тем, как изучать радиотехнику или электронику, нужно понять, зачем именно это нужно человеку. Если это увлечение на пару дней или месяцев, то лучше сразу бросить затею, поскольку, если относиться к электронике халатно и не соблюдать меры предосторожности, можно нанести сильный вред своему организму. Если данная сфера увлекала еще с детства, но не было времени начать заниматься, то сейчас самое время начать. Постепенное погружение подразумевает:

Получение или закрепление теоретических знаний физики. Для начала достаточно будет школьных знаний по электрофизике, включающих подробное изучение закона Ома – основы всей электрики.
Ознакомление с теорией. От более абстрактных вещей физики следует перейти к более осязаемым. Теория подразумевает точное и полное описание всех понятий, деталей, инструментов и приборов, которые будут использоваться на практике. Садиться и начать что-либо паять без теоретических основ не получится.
Применение на практике. Логическое завершение теории, позволяющее закрепить весь изученный материал и применить его при создании конкретных схем или приборов.

Правила чтения электрических схем и чертежей

Основными техническими документами для электромонтера и электромонтажника являются чертежи и электрические схемы. Чертеж включает размеры, форму, материал и состав электроустановки. По нему не всегда можно понять функциональную связь между элементами. В ней помогает разобраться электрическая схема, которую необходимо иметь при пользовании чертежами электроустановок.

Чтобы читать электрические схемы, необходимо хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателей, выпрямителей, ламп и т. п., условные обозначения, применяющиеся в той области с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, например двигателей, выпрямителей, освещения лампами накаливания и газоразрядными и т. п, свойства последовательного и параллельного соединений контактов, обмоток, сопротивлений, индуктивностей и емкостей.

Разбираем принцип работы простой схемы

Итак, идем дальше. С нагрузкой, работой и мощностью мы вроде как разобрались в прошлой статье. Ну а теперь, дорогие мои криворукие друзья, в этой статье мы будем читать схемы и анализировать их, используя прошлые статьи.

От балды я нарисовал схемку. Ее функция – управление 40 Ваттной лампой с помощью 5 Вольт. Давайте же рассмотрим ее подробнее.

На микроконтроллеры эта схема вряд ли подойдет, так как ножка МК не потащит ток, который жрет реле.

Ищем источники питания

Первый вопрос, которым мы должны себе задать: “Чем питается схема и откуда она берет питание? Сколько источников питания имеет? Как вы здесь видите, схема имеет два разных источника питания с напряжением +5 Вольт и +24 Вольта.

Разбираемся с каждым радиоэлементом в схеме

Вспоминаем предназначение каждого радиоэлемента, который встречается в схеме. Пытаемся понять, для чего разработчик его здесь нарисовал.

Сюда мы загоняем или цепляем либо источник питания, либо другой кусок схемы. В нашем случае, на верхний клеммничек мы загоняем +5 Вольт, а нижний, следовательно, ноль. То же самое и +24 Вольта. На верхний клеммник мы загоняем +24 Вольта, а нижний также ноль.

Заземление на корпус.

В принципе называть этот значок землей вроде как бы можно, но не желательно. В схемах так обозначается потенциал в ноль Вольт. От него отсчитываются и измеряются все напряжения в схеме.

Далее видим ключ S, который находится в разомкнутом положении.

Как он действует на электрический ток? Когда он в разомкнутом положении, то ток через него не протекает. Когда он в замкнутом положении, то электрический ток беспрепятственно начинает через него течь.

Он пропускает электрический ток только в одном направлении, а в другом направлении блокирует прохождение электрического тока. Для чего он нужен в схеме, объясню ниже.

Катушка электромагнитного реле.

Если на нее подать электрический ток, то она создаст магнитное поле. А раз попахивает магнитом, то к катушке устремятся разного рода железки. На железке находятся контакты ключа 1-2, и они замкнутся между собой. Более подробно про принцип работы электромагнитного реле можно почитать в этой статье.

Подаем на нее напряжение – лампочка горит. Все элементарно и просто.

В основном схемы читаются слева-направо, если, конечно, разработчик хоть немного знает правила оформления схем. Функционируют схемы тоже слева-направо. То есть слева мы загоняем какой-либо сигнал, а справа его снимаем.

Прогнозируем направление электрического тока

Пока ключ S у нас выключен, схема находится в нерабочем состоянии:

Но что случится, если мы замкнем ключ S? Вспоминаем главное правило электрического тока: ток течет от бОльшего потенциала к меньшему, или в народе, от плюса к минусу. Следовательно, после замыкания ключа, наша схема будет выглядеть уже вот так:

Через катушку побежит электрический ток, она притянет за собой контакты 1-2, которые в свою очередь замкнутся и вызовут электрический ток в цепи +24 Вольта. В результате загорится лампочка. Если вы в курсе, что такое диод, то наверняка поймете, что через него электрический ток протекать не будет, так как он пропускает только в одном направлении, а сейчас направление тока для него противоположное.

Итак, для чего нужен диод в этой схеме?

Не стоит забывать свойство индуктивности, которое гласит: при размыкании ключа в катушке образуется ЭДС самоиндукции, которое поддерживает первоначальный ток и может достигать очень больших значений. При чем здесь вообще индуктивность? В схеме значка катушки индуктивности нигде не встречается… но есть катушка реле, которая как раз и представляет из себя индуктивность. Что будет, если мы резко откинем ключик S в исходное положение? Магнитное поле катушки сразу же преобразуется в ЭДС самоиндукции, которая устремится поддержать электрический ток в цепи. И чтобы куда-то девать этот возникший электрический ток, у нас как раз в схеме стоит диод ;-). То есть при выключении картина будет такая:

Какие еще есть книги для изучения электроники

Помимо двух материалов, которые были рассмотрены в этой статье, есть также множество других. Они, возможно, более придутся по душе читателю. Среди них:

Борисов В. Г. «Юный радиолюбитель».
Ревич Ю. В. « Занимательная электроника».
Хоровиц П., Хилл У. «Искусство схемотехники в трех томах».

Таким образом, практическая электроника не сложна даже для начинающих. Подготовив себя теорией из книг и реализовав все примеры на практике, можно стать настоящим электронщиком.

Электрические схемы для начинающих электриков

Учимся читать электросхемы

Многие люди, только начиная свое знакомство с электрикой, задаются вопросом, как читать электрические схемы, какие существуют правила чтения, какие есть условные обозначения и как работает электрическая схема? Об этом и другом далее.

Как научиться читать электрическую схему

Основные правила

Условные обозначения

Как составлять схему

Описание работы

Правила чтения электрических схем и чертежей

Расчленение схем на простые цепи

Любая электроустановка удовлетворяет определенным условиям действия. Поэтому при чтении схем, во-первых, нужно выявить эти условия, во-вторых – определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно “лишние” условия, и оценить их последствия.

Для решения этих вопросов пользуются несколькими приемами.

Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях.

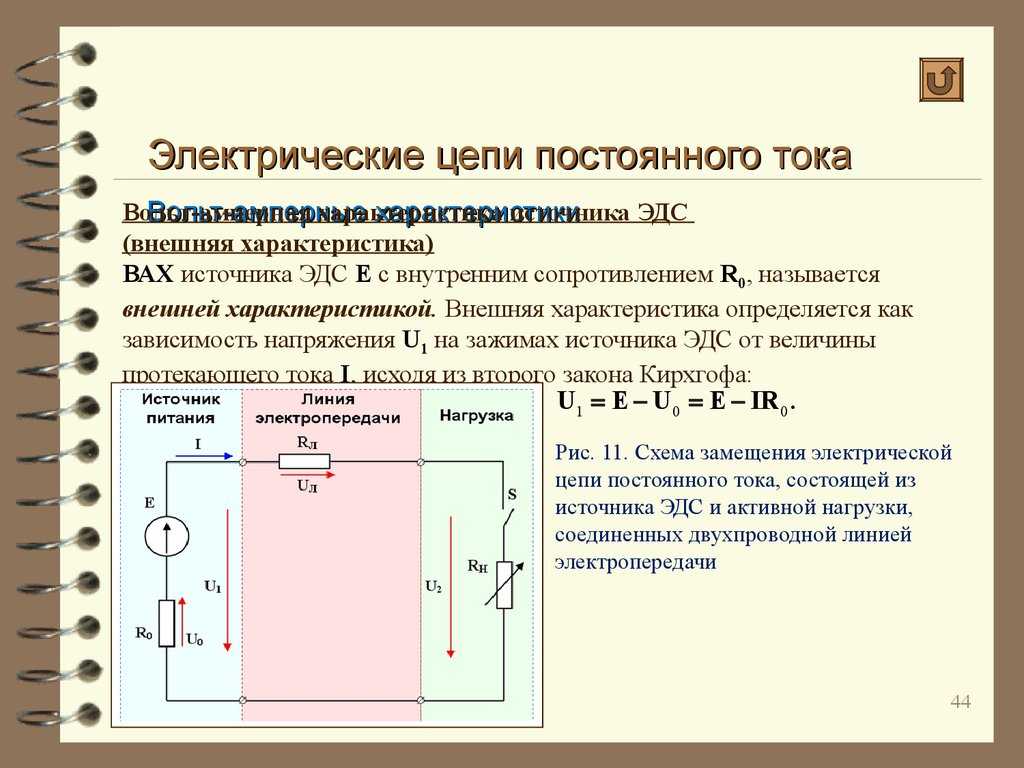

Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка реле, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, реле и т. п.). Понятно, что в цепях, не допускающих размыкания, например в цепях трансформаторов тока, контактов нет.

При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента, а затем рассмотреть их совместное действие.

Реальность схемных решений

Наладчики хорошо знают, что не всегда могут быть осуществлены на деле схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всегда реальны.

Поэтому одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия.

Нереальность схемных решений обычно имеет в основном следующие причины:

не хватает энергии для срабатывания аппарата,

в схему проникает “лишняя” энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата,

не хватает времени для совершения заданных действий,

аппаратом задана уставка, которая не может быть достигнута,

совместно применены аппараты, резко отличающиеся по свойствам,

не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения,

не учтены условия, в которых электроустановка будет эксплуатироваться,

при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, например, в результате кратковременного перерыва питания.

Порядок чтения электрических схем и чертежей

Если она не отражена па чертежах, то ее выясняют и записывают.

При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.:

1) определяют источники электропитания, род тока, величину напряжения и т. п. Если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано,

2) расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всегда начинают с того аппарата, который нас в данном случае интересует. Например, если не работает двигатель, то нужно найти па схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д.,

3) строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (например, автоматики, защиты, телемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, например после ревизии,

4) оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка,

5) нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п.,

5) проверяют схему па отсутствие ложных цепей,

6) оценивают надежность электропитания и режим работы оборудования,

7) проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

Как читать электрические схемы? Разбор простой схемы

Как читать схемы? В этой статье мы как будем разбирать простую схему и опишем досконально ее работу.

Разбираем принцип работы простой схемы

На микроконтроллеры эта схема вряд ли подойдет, так как ножка МК не потащит ток, который жрет реле.

Ищем источники питания

Разбираемся с каждым радиоэлементом в схеме

Заземление на корпус.

Далее видим ключ S, который находится в разомкнутом положении.

Катушка электромагнитного реле.

Подаем на нее напряжение – лампочка горит. Все элементарно и просто.

Прогнозируем направление электрического тока

Пока ключ S у нас выключен, схема находится в нерабочем состоянии:

Но что случится, если мы замкнем ключ S? Вспоминаем главное правило электрического тока: ток течет от бОльшего потенциала к меньшему, или в народе, от плюса к минусу. Следовательно, после замыкания ключа, наша схема будет выглядеть уже вот так:

Итак, для чего нужен диод в этой схеме?

Получается замкнутый контур катушка реле —-> диод, в котором происходит затухание ЭДС самоиндукции и преобразование ее в тепло на диоде.

А теперь давайте предположим, что у нас в схеме нет диода. При размыкании ключа картина была бы такой:

Между контактами ключа проскочила бы маленькая искра (выделил синим кружочком), так как ЭДС самоиндукции всеми силами пытается поддержать ток в контуре. Эта искорка негативно сказывается на контактах ключа, так как на них остается нагар, который со временем их изнашивает. Но еще не это самое страшное. Так как ЭДС самоиндукции бывает очень большой по амплитуде, то это также негативно сказывается на радиоэлементах, которые могут идти ДО катушки реле.

Этот импульс может с легкостью пробить P-N переходы полупроводников и навредить им вплоть до полного отказа функционирования. В настоящее время диоды уже встроены в самом реле, но еще не во всех экземплярах. Так что не забывайте звонить катушку реле на предмет встроенного диода.

Думаю, теперь всем понятно, как должна работать схема. В этой схеме мы рассмотрели, как ведет себя напряжение. Но электрической ток – это ведь не только напряжение. Если вы не забыли, электрический ток характеризуется такими параметрами, как направленность, напряжение и сила тока. Также не забываем про такие понятия, как мощность, выделяемая на нагрузке, и сопротивление нагрузки. Да-да, это все надо учитывать.

Вычисляем силу тока и мощность

При рассмотрении схем, нам не надо с точностью до копейки вычислять силу тока, мощность и тд. Достаточно приблизительно понять, какая примерно сила тока будет в этой цепи, какая мощность будет выделяться на этом радиоэлементе и тд.

Итак, давайте пробежимся по силе тока в каждой ветви схемы уже при включении ключа S.

Первым делом рассмотрим диод. Так как на катод диода в данном случае идет плюс, следовательно, он будет заперт. То есть в данный момент через него сила тока будет какие-то микроамперы. Можно сказать, почти ничего. То есть он никак не влияет на включенную схему. Но как я уже писал выше, он нужен для того, чтобы гасить скачок ЭДС самоиндукции при выключении схемы.

Катушка реле. Уже интереснее. Катушка реле – это соленоид. Что такое соленоид? Это провод, намотанный на цилиндрический каркас. А у нас провод обладает каким-то сопротивлением, следовательно, можно сказать в данном случае катушка реле – это резистор. Следовательно, сила тока в цепи катушки будет зависеть от того, какой толщиной провода она намотана и из чего сделан провод. Для того, чтобы не мерять каждый раз, есть табличка, которую я спер у своего кореша-конкурента со статьи электромагнитное реле:

Так как катушка реле у нас на 5 Вольт, то получается, что ток через катушку будет около 72 миллиампер, а потребляемая мощность составит 360 милливатт. О чем вообще говорят нам эти цифры? Да о том, что источник питания на 5 Вольт должен как минимум выдавать в нагрузку более 360 милливатт. Ну вот и разобрались с катушкой реле, и заодно с источником питания на 5 Вольт.

Далее, контакты реле 1-2. Какая сила тока будет проходить через них? Лампа у нас 40 Ватт. Следовательно: P=IU, I=P/U=40/24=1,67 Ампер. В принципе нормальная сила тока. Если бы получили какую-либо аномальную силу тока, например, более 100 Ампер, то стоило бы насторожиться. Также не забываем и про питание 24 Вольта, чтобы этот источник питания мог не напрягаясь выдать мощность более, чем 40 Ватт.

Резюме

Схемы читаются слева-направо (бывают редкие исключения).

Определяем, где у схемы питание.

Вспоминаем значение каждого радиоэлемента.

Смотрим направление электрического тока в схеме.

Смотрим, что должно произойти в схеме, если на нее подано питание.

Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры.

{SOURCE}

Объяснение электрических схем | Как читать электрические схемы — Upmation

Электрическая схема может представлять собой схему на одной странице, показывающую, как потолочный вентилятор должен быть подключен к источнику питания и его дистанционным выключателям.

Электросхема может включать проводку автомобиля. Например, как сигналы запитаны и подключены к контроллеру на рулевом колесе.

Или электросхема может быть документом на 200 страниц, включая все электропроводки электрической панели управления на огромном заводе или заводе.

Поскольку к большинству схем подключения применяются некоторые эмпирические правила, в части 1 этой статьи, состоящей из нескольких частей, вы узнаете, как читать схему подключения с помощью схемы подключения реальной промышленной панели управления.

А во второй части вы научитесь читать схему подключения ПЛК и его модулей.

Уделите время изучению стандартов!

Схемы подключения могут соответствовать различным стандартам в зависимости от страны, в которой они будут использоваться.

Они могут иметь разные макеты в зависимости от компании и дизайнера, который их разрабатывает.

Они также могут быть начерчены другим программным обеспечением ECAD, таким как EPLAN или AutoCAD Electrical. Итак, когда вы впервые видите электрическую схему, вам может потребоваться некоторое время, чтобы проанализировать ее и ознакомиться с ее расположением и символами.

Давайте начнем с реального примера электрической схемы.

Документ, который мы собираемся проверить, включает более 140 страниц, но мы проверим только некоторые страницы, так как остальные в чем-то похожи.

Сначала самое главное! Обозначения на электрической схеме

Каждая электрическая схема включает:

— Компоненты оборудования,

— Источники питания,

— Заземление шасси,

— Клеммы,

— Некоторые провода, конечно!

– Цифры, буквы и, возможно, некоторые номенклатуры.

Обычно самым первым шагом в обучении чтению схемы соединений является знакомство с символами оборудования, и каждая схема должна иметь для этой цели одну или две страницы.

Эта страница известна как страница Легенда и сокращение .

На странице «Условные обозначения и сокращения» вы можете увидеть:

– Трехфазный электродвигатель переменного тока, условное обозначение

– Электромагнитный клапан, условное обозначение

– MCCB с тепловой защитой и защитой от короткого замыкания его контакты)

и все остальные электрические символы, необходимые для чтения электрической схемы.

Помните, что эти символы могут незначительно отличаться на разных схемах соединений в зависимости от программного обеспечения ECAD, в котором они были разработаны.

Например, предохранитель в EPLAN Electric P8 (программное обеспечение для создания схем соединений ) выглядит так:

Но в AutoCAD Electrical он выглядит так:

оставшуюся часть этой статьи, и вы очень скоро привыкнете к этим электрическим символам!

Принципиальная электрическая схема!

Хорошо, давайте начнем с первой страницы , чтобы увидеть, насколько легко читать и понимать электрическую схему.

Правило № 1: Как следовать электрической схеме (направление чтения)

Прежде всего, в стандартных электрических схемах есть эмпирическое правило, согласно которому вы должны читать схему слева направо и сверху вниз.

Прямо как книгу читаешь!

Но иногда дизайнеры делают некоторые исключения, чтобы иметь лучший макет, такой как эта страница.

Итак, в качестве исключения, мы должны начать с обратной стороны, и это где трехфазное питание входит в панель.

Напоминаем, что уровень напряжения и частота питания зависят от страны, в которой мы реализуем наш проект.

Например:

– В Англии или Австрии уровень напряжения составляет 400 вольт с частотой 50 герц

– В США трехфазный источник питания будет производить 480 вольт с частотой 60 герц.

Питание подается на клеммные колодки с помощью клеммной колодки «X0».

Клеммная колодка — это обозначение группы клеммных колодок с одинаковым уровнем напряжения или одинаковым назначением.

От этих клеммных колодок мы переходим к трехполюсному автоматическому выключателю с возможностью тепловой защиты и защиты от короткого замыкания.

Правило № 2: Схемы электрических соединений рисуются в нейтральном состоянии

Каждая стандартная электрическая схема должна быть нарисована в нейтральном состоянии.

Это означает, что все контакты, контакторы, автоматические выключатели и т. д. показаны в нормальном или обесточенном состоянии.

Следовательно, если вы видите на электрической схеме замкнутый контакт, это нормально замкнутый контакт, а остальные контакты должны быть разомкнуты.

У нас есть отличная статья о замыкающих и размыкающих контактах и примерах их реального применения, которую вы можете прочитать здесь.

Как читать электрические схемы

Хорошо! Давайте продолжим чтение.

После включения этого автоматического выключателя вручную, мощность течет к некоторым шинам распределения питания, от которых можно взять несколько ответвлений.

Одна из ветвей идет на двухполюсный выключатель.

и оттуда питает трансформатор.

Если вы заметили, на проводах есть какие-то цифры.

Это так называемые «проводные бирки».

Что такое проволочная бирка? (И метка устройства)

Метки проводов представляют собой комбинацию некоторых букв и цифр, установленных на проводе или кабеле, и используются для указания, к какому устройству или клеммной колодке должен быть подключен провод или кабель.

Бирки для проводов очень полезны при устранении неполадок, так как когда провод выходит из точки подключения, вы можете легко посмотреть на схему подключения и выяснить, где его следует снова подключить.

В панели также есть теги для устройств.

Если вы смотрели схему подключения и не знали, что такое устройство, то вы могли найти его в панели по его тегу.

Этот трансформатор преобразует 400 вольт в однофазное напряжение 230 вольт.

Используется для питания розетки или розетки, обогревателя и вентилятора.

Тег «-ST19» относится к термостату, который включает и выключает нагреватель или вентилятор при заданных уставках температуры.

Вы также заметили заземляющее шасси и его ответвления везде, где это необходимо.

Адресация компонентов на схемах электрических соединений

Прежде чем мы перейдем к следующей странице, вы можете спросить, что означают эти цифры в верхней части страницы. Это очень хороший вопрос!

На самом деле, это номера столбцов, и они разделили каждую страницу этого рисунка на 10 столбцов.

Как видите, в каждом столбце есть несколько устройств, и мы можем использовать эти номера столбцов в сочетании с номером страницы для адресации различных устройств, контактов, клеммных колодок и т. д. на других страницах.

Поясню на нескольких примерах!

Например, основная трехфазная мощность показана стрелками и цифрами в верхней правой части страницы.

Все они имеют номер 2.0 рядом со стрелкой.

— «2» указывает на вторую страницу.

— «0» указывает на первый столбец второй страницы.

И вот! Это наш источник питания на странице два .

В качестве другого примера, номер под этим контактом означает страницу 130 и столбец 6.

Перехожу на 130 страницу схемы подключения, а это столбец номер 6.

И вот оно! Та же бирка, KA1306, как мы и ожидали.

Похоже на катушку. Но не катушка контактора; катушка реле.

Откуда я это знаю?! Если вы видели страницу с легендой и аббревиатурой на чертеже, вы знаете, что «-KA» — это номенклатура реле на этом чертеже.

Под катушкой вы видите контакт 13-14 (замыкающий контакт) на второй странице, а также другие замыкающие и размыкающие контакты этого реле с адресами, которые они использовали на этом рисунке.

Мы еще вернемся на эту страницу.

На второй странице источник питания питает 24-вольтовый блок питания, и он обеспечивает напряжение 24 В с мощностью 10 ампер.

Оттуда мы расширили это напряжение с помощью некоторых клеммных колодок, чтобы мы могли подавать питание на различные инструменты, карты ПЛК, ЦП ПЛК или любое другое устройство, для включения которого требуется 24 вольта.

Но подождите! Эта часть чертежа кажется немного странной, так как все эти клеммные колодки имеют одинаковую маркировку «XC».

Что такое двухъярусные клеммные колодки?

На рынке представлено множество клеммных колодок. В этом случае, чтобы сэкономить место на панели, мы использовали двухуровневые клеммные колодки.

Они занимают то же место, что и обычные клеммные колодки, но к ним можно подключить два провода с каждой стороны.

Далее у нас есть ответвление, которое подает питание 24 вольта на страницу 12 столбца 0, но с двумя блокировками!

Что такое электрическая блокировка?

Блокировка означает условие.

Например, здесь, без включения этих блокировок, наши 24 В не могут достичь страницы 12, столбец 0.

Давайте снова обратимся к странице 130 схемы подключения, чтобы увидеть, что это за условия.

ПРИМЕЧАНИЕ. Вы заметили, что нам приходится переключаться между разными страницами? Это единственный способ, которым мы должны воспользоваться, чтобы полностью понять эти рисунки.
На странице 130 у нас есть защитное реле , и он будет использоваться для защиты людей, материалов и самой машины во время ее работы.
Помните, что разработчик этой электрической схемы должен был обратиться к техническому описанию этого оборудования, чтобы завершить свою работу.
На самом деле чтение паспорта оборудования является очень важным и неизбежным этапом проектирования схемы подключения.
Мы всегда должны делать то же самое для всего оборудования, используемого в процессе.
Кстати, каналы S11/S12 и S21/S22 используются для подключения к компонентам безопасности на объекте (например, барьеры безопасности), и если зона эвакуируется, то эти каналы будут активированы.
В результате замыкаются замыкающие контакты реле безопасности (выходные контакты 13/14 и 23/24).
Поэтому замыкаются наши 13-14 НО контакты реле (КА1306 и КА1307).
Таким образом, наше 24-вольтовое питание будет перенесено на страницу 12, нулевой столбец.
Давайте прервем эту часть здесь и продолжим следующую часть, прочитав и поняв разделы ПЛК, ЧРП и их силовых и сигнальных кабелей на этой схеме подключения панели управления.
Вторую часть этой статьи можно прочитать здесь.
Спасибо, что прочитали еще одну статью. Пожалуйста, распространите эту статью:
Руководство по монтажным схемам | Семейный мастер на все руки
У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.
Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.
«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»
Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?
Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?
Давайте пройдемся по ним вместе.
На этой странице
Что такое электрическая схема?
Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.
Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в комнате КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.
Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.
Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.
Для чего используется электрическая схема?
Электросхема представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.
Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.
Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.
Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.
Как читать электрические схемы
Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.
Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не соединяйте их.
На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.
На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.
Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.
Типы схем подключения
Существует три основных типа схем подключения:
Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.
Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.
Популярные видео
ⓘ
Как читать электрические схемы?
Вы когда-нибудь спрашивали себя, как инженеры по автоматизации могли пройти через электрические панели?
Есть много проводов, идущих вверх и вниз, как они могут знать каждый путь для каждого провода, не прилагая никаких усилий.
Содержание
Назначение электрических схем
Как читать электрические схемы?
Легенда Страница
Направление чертежа
Пунктирная линия
Соединение проводки вместе
Маршаллинг -терминал
Обмена кабелей и программные данные
. обсудите очень важную тему, которая поможет вам ознакомиться с различными электрическими схемами, и это поможет вам не зацикливаться на какой-либо электрической панели.
Рисунок 1
Назначение схем электрических соединений
Прежде всего, вы должны спросить себя: «Почему я должен это делать?» и ответ остается за количество автоматизации, которое у вас есть.
На большинстве заводов вам нужно управлять не одним или двумя двигателями, а множеством двигателей, датчиков и цепей управления, которые нужно искать.
Таким образом, невозможно иметь все эти провода только в уме, нам нужны некоторые Глобальные стандарты для рисования этих типов электрических панелей в хорошем виде, который позволяет любому человеку просто понять это.
Это именно то, что может сделать электросхема, это не зависит от вашего языка или вашего региона, это (своего рода) унифицированный метод описания и представления электропроводки любой панели.
Примечание
Между некоторыми электрическими схемами есть небольшие различия, которые зависят от некоторых факторов, таких как устройства, компания, программное обеспечение, а также регион, но в целом, если вы можете понять электрические схемы, вы сможете иметь дело с любым стандартом.
Просто сначала нужно немного времени, чтобы ознакомиться с любой схемой подключения.
Как читать электрические схемы?
Ниже мы обсудили, как читать базовую электрическую схему.
Страница легенды
Первое, о чем вам следует позаботиться, это страница «Легенда», эта страница прилагается к каждой электрической схеме и описывает каждый символ во всей проводке, как мы можем видеть на рис. (2). Рисунок 2
Как мы уже говорили ранее, вы можете найти некоторые различия между создателями схем подключения, поэтому эта страница создана специально для каждого подключения, чтобы облегчить понимание и выполнение подключения.
Направление чертежа
Обычное направление рисования схемы соединений: от ВВЕРХ до ВНИЗ и от ВЛЕВО до ВПРАВО.
Обратите внимание, что вы можете видеть, что некоторые схемы соединений нарисованы с другими направлениями, но общие направления остаются такими же, как мы говорили ранее.
Как видно на следующем рисунке, сплошные линии обозначают провода между устройствами в панели управления.
Пунктирная линия на рис. (4) (и на всех схемах) означает, что эта часть чертежа находится вне панели, что означает, что эта часть (двигатель) находится не в панели, а в поле.
Рисунок 4
То же самое для кнопок пуска и остановки, показанных на рис. (5). .
Итак, вы можете найти несколько общих проводов во всех документах по проводке.
Эти провода соединены вместе в документах по электропроводке по номерам, которые относятся к расположению входа и выхода проводки.
Как вы можете видеть на рис. (6), документы по разводке разделены на 10 секций, каждая секция имеет свой номер от 0 до 9. проводов, как мы видим на Рис.0003
Итак, если мы перейдем к странице № 55, раздел 8, как показано на рис. (8), мы обнаружим, что V3 происходит со страницы № 55, раздел 2, «где находится провод на рис. (7)». и он продолжает свой путь к странице № 55, раздел 8, как мы видим на рис. (9). Рисунок 8. Рисунок 9.
. Распределительные клеммы. .
Каждая группа этих клемм помечена (X1, X2, X3, ……), и каждый блок клемм может иметь от 10 до 70 клемм. Рисунок 10
Как мы видим на рисунке (10), кнопки пуска-останова, которые в полевых условиях связаны с панелью управления через клеммную колодку X2 на клемме № (52, 53, 54).
Размеры кабелей и данные по проводке
На некоторых электрических схемах (не на всех) вы также можете увидеть размеры силовых кабелей, как показано на рисунке (11) размер кабеля, который подключается к двигателю составляет 6 мм ² .
Рисунок 11
Лучшие программы для рисования электропроводки
Если вы заинтересованы в разработке схем электрических соединений, вот некоторые программы для рисования, которые могут вам помочь:
AutoCAD Electrical
ETAP
Smart Draw
EPLAN Electric
Если вам понравилась эта статья, подпишитесь на нее. на наш канал YouTube для видеоуроков по ПЛК и SCADA.
Вы также можете подписаться на нас в Facebook и Twitter, чтобы получать ежедневные обновления.
Читать далее:
Advanced Process Control
Контроллер коэффициента мощности (PFC)
Система управления зданием
Устранение неполадок оборудования ПЛК
Условные обозначения контрольно-измерительных приборов
Будьте первым, кто получит эксклюзивный контент прямо на вашу электронную почту.
Обещаем не спамить. Вы можете отписаться в любое время.
Недействительный адрес электронной почты
Как читать схему подключения HVAC
Гэри МакКриди — специалист по HVAC, создатель hvacknowitall.com и подкаста HVAC Know It All
Как читать электрические схемы ОВКВ
Когда я начинал торговлю системами ОВКВ, электрические схемы ОВКВ казались мне другим языком, потому что так оно и было. Мало того, что они были другой формой связи, но у каждого производителя оборудования HVAC был свой способ их использования. Иногда это сбивало с толку, поскольку исполнение каждого производителя было похоже на другой диалект или акцент одного и того же языка.
Я надеюсь, что эта аналогия пришлась вам по душе, потому что именно так я себя и чувствовал, и если вы в настоящее время изучаете электрические схемы, я был там и чувствовал ваше разочарование.
Если мы разберем это на самом базовом уровне, электрические схемы состоят из изображений, которые рассказывают историю; эта история включает в себя такие вещи, как порядок работы, относящийся к потоку энергии, изображения таких частей, как вентиляторы, реле и компрессоры, источник питания и все соединительные части и проводка для их завершения. Они также содержат легенды, позволяющие легко идентифицировать детали на чертеже.
Если вы понимаете электрические схемы ОВКВ и хорошо их понимаете, вы сможете вывести поиск и устранение неисправностей на новый уровень.

Это мой первый выпуск подкаста, и он был посвящен электронике; простите меня, поскольку я изучал веревки подкаста.

Основные части
Обратим внимание на основные части базовой электрической схемы.
Блок питания
Переключатели
Нагрузки

Источник питания
Источник питания — это источник питания, питающий цепь; нагрузки в цепи рассчитаны на определенное напряжение, силу тока и т. д. Информация будет указана на паспортной табличке нагрузки. Например, если нагрузка рассчитана на 208 В переменного тока, то источник питания, обслуживающий эту нагрузку, должен соответствовать этим ограничениям или находиться в их пределах.
Если номинал источника ниже или выше указанного на паспортной табличке, нагрузка не будет работать должным образом или это может привести к повреждению или выходу из строя самой нагрузки. Подсказка: нагрузка похожа на двигатель или компрессор, но мы коснемся этого позже. Источником питания могут быть батареи, трансформатор или главная электрическая панель в доме или здании.

Переключатели
Переключатели — это простые устройства, которые открываются и закрываются в результате действия, которое может быть таким же простым, как ручное открытие или закрытие переключателя, или может быть немного сложнее, например переключение в автоматизированном процессе. Переключатели можно использовать для разрыва электрической цепи или подачи питания через них. Кроме того, переключатели рассчитаны на максимальный источник питания, который не должен превышаться при подаче питания.
Открытый переключатель — это переключатель, который не позволяет энергии течь с одной стороны на другую, закрытый переключатель позволяет той же самой энергии течь через него. Вы можете услышать термин «контакты», когда опытные профессионалы обсуждают коммутаторы. Это просто означает, что части переключателя вступают в контакт или размыкают контакт, замыкая или размыкая цепь.

Примеры переключателей
Реле высокого/низкого давления
Контакты реле/контактора
Реле потока
Реле давления
Примером изменения положения переключателя в автоматизированном процессе может быть следующее: если насос котла должен запуститься и создать поток через систему, встроенный переключатель потока распознает это и изменит положение переключателя с открытого на закрытое из-за расхода воды. проходящий мимо.

Нагрузки
Нагрузки обычно располагаются в конце цепи; после того, как питание подается от источника питания через встроенный переключатель или переключатели, нагрузка или нагрузки включаются и начинают работать. Нагрузками являются такие вещи, как двигатели, компрессоры, контакторы или катушки реле и лампочки. Нагрузки выполняют работу и потребляют силу тока.

Эта базовая схема подключения включает все три основные части: источник питания, выключатель и нагрузку.

Обучение чтению электрических схем
Нам необходимо понимать электрические схемы, основные компоненты и их различия. Я помню, как подмастерьем снимал панели с систем ОВКВ, кондиционеров или системы теплового насоса, клал палец на источник питания и следил за диаграммой, пока не наткнулся на компонент, обычно выключатель или нагрузку.
Затем я просматривал легенду диаграммы, чтобы объяснить, на чем остановился мой палец. Затем я следовал схеме до конца. Я иногда звонил в службу технической поддержки, если у меня были проблемы с пониманием функциональности компонента, прежде чем двигаться дальше. Повторение этой схемы процесса за схемой определенно было моим ключом к успеху в понимании электрических чертежей и интерпретации их значения.

Посмотрите это обучающее видео о том, как читать электрические схемы и принципиальные схемы, и подпишитесь на канал.

Gary McCreadie
Подпишитесь на HVAC, зная все это App
Следуйте HVAC. Сэкономьте 8 % на покупках в TruTech Tools с кодом knowitall (за исключением продуктов Fluke и Flir)
Сэкономьте 8 % на eMotors Direct с кодом HVACKNOWITALL

Основы чтения панелей ПЛК и электрических схем
2 марта 2022 г. bydosupply
В промышленных применениях электрическая панель представляет собой в основном сервисную коробку, которая соединяет основную линию электроснабжения с электрическим устройством и распределяет электрические токи по различным другим цепям в системе. В промышленных условиях вы не просто подключаете контроллер ПЛК к настенной розетке, вместо этого используется электрическая панель. Панель ПЛК — это просто электрическая панель управления, состоящая из электрических компонентов, которые используют электроэнергию для управления различными механическими функциями промышленных машин или оборудования.
Для того чтобы промышленные машины и оборудование выполняли свои различные технологические задачи, им требуются определяемые пользователем функции и хорошо организованное управление. Таким образом, электрические панели управления, такие как панель ПЛК, используются для выполнения этих функций в производственном оборудовании. Любая электрическая панель управления, с которой вы когда-либо сталкивались, всегда будет состоять из двух основных категорий: структура панели и электрические компоненты. Точно так же панель ПЛК состоит из специальной коробки из нержавеющей стали, содержащей электрические компоненты, необходимые для запуска машины или процесса в заводских условиях. Электрические компоненты бывают двух типов: силовые и управляющие.
Структура панели ПЛК представляет собой комбинацию корпуса и задней панели. Вы можете связать панель управления ПЛК с электрическим выключателем в офисе или дома.
Панельный корпус: обычно это металлический ящик из нержавеющей стали или алюминия, размеры которого различаются. В большинстве промышленных применений размер корпусов определяется номерами на дверцах корпусов панели ПЛК. Кроме того, все корпуса имеют рейтинг безопасности UL, рейтинг IP и/или классификацию NEEMA, которая напечатана на металлической табличке, прикрепленной к корпусу.
Задняя панель: это металлический лист, который монтируется внутри корпуса для обеспечения структурной поддержки кабельных каналов и монтажа на DIN-рейку. Каналы для проводки обеспечивают варианты прокладки и позволяют аккуратно организовать используемые провода, помогая контролировать электрические помехи между электрическими компонентами внутри панели ПЛК. DIN-рейки имеют стандартные размеры и обеспечивают монтажную конструкцию для электрических компонентов.
Как указывалось ранее, панель ПЛК состоит из двух типов электрических компонентов: силовых компонентов и компонентов управления. Чтобы иметь возможность читать электрическую схему панели ПЛК, вы должны иметь представление об этих компонентах. Рассмотрим эти два типа электрических компонентов:
A) Компоненты питания панели ПЛК
Поворотный разъединитель: Используется для подключения входящих линий/проводов питания. Он может включать предохранители или нет. Чтобы включить или выключить питание, его обычно поворачивают с помощью черной или желтой дверной ручки панели ПЛК.
Блок распределения питания: в основном изготовлен из обработанного алюминия. В верхней части этого блока есть пара отверстий для больших соединительных проводов, а в его нижней части есть несколько отверстий для меньших соединительных проводов. Блок распределения питания используется для разделения большого соединительного провода на более мелкие провода, которые будут использоваться со многими другими электрическими компонентами на панели ПЛК.
Реле и контакторы: это переключатели ВКЛ/ВЫКЛ, которые управляют механизированными функциями на основе команд управления от контроллера ПЛК. Меньшие реле управляют простыми функциями, такими как вентиляторы и освещение. Реле большего размера известны как контакторы и управляют более сложными функциями, такими как трехфазные двигатели.
Главный автоматический выключатель: Все мы знакомы с основным отключением электрических цепей в наших домах или офисах. Что ж, главный автоматический выключатель в панели ПЛК похож на такой электрический разъединитель. В большинстве промышленных систем управления главные автоматические выключатели в панелях ПЛК рассчитаны на напряжение от 120 до 480 В.
Отводные автоматические выключатели: обеспечивают защиту от короткого замыкания, а в некоторых случаях предотвращают перегрузку для каждого типа нагрузки, управляемой ПЛК, например, нагревателя, двигателя и т. д.
Ограничители перенапряжения: используются для скачки напряжения или удары молнии из-за повреждения электрических компонентов внутри панели ПЛК из-за перенапряжения.
Трансформатор: Обычно понижающий трансформатор используется для снижения входного переменного напряжения до 120 В для различных компонентов, а в других случаях он используется для понижения входного напряжения до 24 В. Это применимо в тех случаях, когда панель ПЛК подключена к сети переменного тока 120 В.
Блок питания: используется для преобразования высокого напряжения переменного тока, обычно 120 В или 240 В переменного тока, в более низкое и безопасное управляющее напряжение постоянного тока (24 В постоянного тока) для различных компонентов управления на панели ПЛК, таких как ЧМИ или контроллер ПЛК.
Контакты питания: они используются для ручного отключения/включения подачи питания на машину с помощью кнопок аварийного останова.
Стартер двигателя: также известный как контактор двигателя, он включает двигатели на полной скорости и полном напряжении.
Преобразователь частоты (VFD): Это тип контроллера двигателя, который используется для регулировки скорости двигателя, а также для контроля других параметров двигателя.
Устройство плавного пуска двигателя: это также тип контроллера двигателя, который используется для постепенного пуска двигателя с течением времени, а затем разгона до полной скорости двигателя.
Заземление: Это соединение необходимо, так как оно обеспечивает путь прохождения тока в случае электрической неисправности.
B) Компоненты управления панели ПЛК
Дополнительный автоматический выключатель: используется для защиты высокопроизводительных и дорогих устройств управления и компонентов панели ПЛК.
Главное реле управления (MCR): оно используется для реализации цепи безопасности, которая передает питание от всех выходных устройств в случае возникновения чрезвычайной ситуации. В большинстве случаев MCR представляет собой пару грибовидной кнопки «Стоп».
Сетевые коммутаторы: Они составляют коммуникационный центр панели ПЛК. Они облегчают связь между системой ПЛК и множеством других сетевых устройств на сборочной линии. Примером сетевого коммутатора является коммутатор Ethernet, который используется для сетевой связи между ПЛК, ЧМИ и другими интеллектуальными устройствами.
Программируемый логический контроллер (ПЛК): по сути, это ЦП ПЛК, находящегося внутри панели. Этот блок имеет арифметико-логический блок (ALU), который отвечает за манипулирование данными, арифметические функции и логические операции. Блок управления также включен для регулирования времени операций управления ПЛК.
Человеко-машинный интерфейс (HMI): HMI предоставляют графический интерфейс пользователя (GUI), который позволяет операторам взаимодействовать с системой управления ПЛК. Таким образом, оператор может использовать графический дисплей HMI для мониторинга и просмотра вводимых и рабочих данных в режиме реального времени или для настройки и управления определенными функциями оборудования или процесса. Примеры ЧМИ включают в себя клавиатуры, текстовые считыватели, джойстики, видеомониторы или большие сенсорные панели, такие как жидкокристаллические дисплеи (ЖК-дисплеи).
Модуль ввода/вывода: Модули ввода/вывода обеспечивают интерфейс от ПЛК к полевым устройствам ввода и управляемым компонентам или устройствам. Модуль вывода соединяет ПЛК с устройствами ввода, такими как датчики, кнопки пуска/останова и переключатели. С другой стороны, модуль вывода используется ПЛК для управления выходными полевыми устройствами, такими как реле, электромагнитные клапаны, двигатели, насосы и электрические нагреватели. Вы можете иметь либо аналоговые, либо цифровые модули ввода/вывода.
Кнопка оператора: расположена на передней панели панели ПЛК и используется оператором для управления процессом или машиной.
Клеммные колодки: они используются для соединения и сращивания проводки полевых устройств и внутренней проводки панели ПЛК. Они также помогают организовать и распределить множество проводов, исходящих из различных источников, к различным электрическим устройствам.
Также известная как электрическая схема, принципиальная схема, элементарная схема или электрическая схема, электрическая схема представляет собой просто графическое представление электрической цепи. Принципиальная электрическая схема представляет электрические компоненты и взаимосвязи цепи с использованием стандартных символов, в то время как наглядная электрическая схема использует простые изображения для представления компонентов цепи. В этой статье мы обсудим как принципиальные, так и наглядные электрические схемы панели ПЛК.
Все компоненты питания и управления панели ПЛК, описанные выше, существуют на электрической схеме. Они определяют и организуют различные функции, выполняемые панелью ПЛК. На электрической схеме эти компоненты представлены стандартными электрическими символами. Следовательно, для того, чтобы иметь возможность прочитать схему подключения панели ПЛК, необходимо заранее знать, какой символ представляет какой компонент.
Зная различные электрические компоненты, содержащиеся в панели ПЛК, и символы, обозначающие их на схеме соединений, мы теперь можем научиться читать схемы соединений панели ПЛК, используя несколько примеров. Но перед этим, вот несколько правил, которым нужно следовать всякий раз, когда вы читаете электрическую схему панели ПЛК:
Правило №1: Вы должны читать схему подключения панели ПЛК слева направо и сверху вниз, как если бы вы читали книгу.
Правило № 2: Чтобы понять систему адресации схемы подключения панели ПЛК, используйте комбинацию предоставленных номеров столбцов и номеров страниц. Например, если вы найдете число 38,7 ниже или рядом с электрическим компонентом на электрической схеме панели ПЛК, это означает, что компонент использовался на странице 38, столбец 7. Это правило применяется, когда вы читаете реальную панель ПЛК. схема подключения в буклете на нескольких страницах.
Хорошо, теперь давайте посмотрим на несколько примеров схем подключения панели ПЛК.
В этом примере двигатель должен работать в обоих направлениях, что возможно только с помощью логической схемы управления вперед/назад или релейной схемы. Простая логика прямого/обратного управления ПЛК была бы наиболее жизнеспособным решением в этом случае. Таким образом, система ПЛК используется для прямого и обратного управления трехфазным асинхронным двигателем.
Два реле или контактора для управления двигателем используются, потому что необходимы два разных направления. Первый контактор предназначен для управления прямым направлением, а второй контактор — для управления обратным направлением двигателя. Кроме того, три кнопки используются для функций остановки, движения вперед и назад двигателя. Таким образом, оператор будет использовать кнопку прямого хода (FWD PB) для работы двигателя вперед, кнопку реверса (REV PB) для работы двигателя назад и кнопку остановки (STOP PB) для функции остановки. В результате электрическая схема выглядит так, как показано ниже:
Рис. 1. Наглядная электрическая схема двигателя , управляемого ПЛК
Примечание: Пунктирные линии на приведенной выше схеме подключения (рис. 1) обозначают приобретаемый отдельно компонент, которым в данном случае является система ПЛК.
В этой системе контроллера двигателя трехфазное питание переменного тока подключается к клеммной колодке, а затем подается на прерыватель питания (главный автоматический выключатель). После чего все три фазы (L1, L2 и L3) подаются на пускатель двигателя с тремя контактами, обозначенными буквой М. Далее к нему подключаются три тепловых реле перегрузки (отводные автоматические выключатели). Затем две фазы (L2 и L3) трехфазного переменного тока подключаются к понижающему трансформатору, который подключается к системе ПЛК для питания логики. Получившаяся электрическая схема показана ниже:
Рис. 2. Электрическая схема системы контроллера двигателя на базе ПЛК
Чтобы лучше понять логическое управление, обеспечиваемое системой ПЛК, в электрическую схему двигателя на рис. 2 вместо системы ПЛК включена схема многоступенчатой логики. Как правило, схему соединений панели ПЛК в Ladder Logic можно разделить на две отдельные части. Первая часть — это силовая цепь, которая показывает поток энергии в систему. Цепь питания обычно обозначается жирными линиями. Вторая часть обычно обозначается тонкими линиями и представляет собой схему управления. В случаях, когда для питания панели управления ПЛК используется внешний источник питания, это обычно не отображается. На рисунке ниже показан хороший пример монтажной схемы релейной логики с цепью питания и цепью управления:
Рис. 3. Электрическая схема и схема многозвенной логики двигателя, управляемого ПЛК
В приведенном выше примере (рис. 3) силовая цепь показывает, как трехфазное напряжение переменного тока (L1, L2 и L3) поступает на двигатель; сначала он поступает на клеммы, затем подключается к силовому прерывателю (главному автомату защиты), затем три фазы подаются на три контакта М и три тепловых реле перегрузки (отводные автоматические выключатели). В этом случае внешний источник питания ПЛК не требуется, так как две фазы (L2 и L3) трехфазной сети переменного тока подключены к понижающему трансформатору, питающему систему ПЛК. Рисунок 3 также включает в себя схему управления (показанную в виде схемы лестничной логики), которая фокусируется на том, как управляется двигатель.
В части схемы управления на основе ПЛК на рис. 3 используются стандартные символы лестничной диаграммы. Однако электрические компоненты, такие как предохранители и устройства отключения, также могут использоваться в цепях управления. На рисунке 3 схема управления включает предохранитель. Посмотрите на некоторые стандартные символы лестничной диаграммы, показанные ниже, которые будут полезны при чтении схемы управления на основе ПЛК на рисунке 3.
Рисунок 4: Наиболее распространенные символы лестничной диаграммы
На рисунке 3 силовая цепь может быть прочитана, как описано выше, но чтобы иметь возможность прочитать схему управления на основе ПЛК, нам придется рассмотреть несколько правил чтения лестничных диаграмм.
Как следует из названия, физический макет лестничной диаграммы (LD) напоминает лестницу; при этом две вертикальные шины питания построены среди ряда горизонтальных перекладин.
A) На лестничной диаграмме вертикальные линии обозначают шины питания, между которыми подключена схема ПЛК. В крайнем левом углу находится положительная полоса, а справа — отрицательная или нейтральная полоса питания. Таким образом, поток электрического тока идет от вертикальной шины питания на левом конце через горизонтальную перекладину к правой вертикальной шине.
B) Горизонтальные ступени показывают кнопочные выключатели, катушки реле, контакты реле, контакты переключателей и элементы, которыми управляет ПЛК, такие как лампы, двигатели и электромагнитные катушки. Все эти компоненты показаны между вертикальными шинами питания.
C) Входы расположены с левой стороны каждой горизонтальной ступени, и они должны быть верными для подачи питания на подключенные выходы. Следовательно, каждая горизонтальная ступенька начинается с входа и заканчивается выходом.
D) Еще одно очень важное соглашение заключается в том, что программа на лестничной диаграмме читается слева направо и сверху вниз. Процессор ПЛК сначала считывает верхнюю цепочку слева направо, затем вторую цепочку также считывает слева направо и так далее. Этот процесс называется циклом сканирования программы ПЛК.
E) Каждая горизонтальная ступень схемы релейной логики определяет одну операцию управления ПЛК. Таким образом, при чтении схемы соединений релейной логики вы должны иметь возможность логически визуализировать процесс, управляемый ПЛК, по горизонтальным звеньям; по мере того, как данные передаются от входов на левом конце к компонентам управления и к управляемым устройствам вывода.
F) Наконец, в схемах лестничной логики физические электрические компоненты электрической цепи изображаются в их нормальном состоянии. Например, если релейный контактный переключатель обычно является нормально разомкнутым (НО) до тех пор, пока не будет выполнено определенное условие для его закрытия, то на схеме лестничной схемы он будет отображаться как нормально разомкнутый. Точно так же нормально закрытый (NC) компонент будет отображаться как нормально закрытый.
Поняв правила чтения лестничной диаграммы, теперь мы можем интерпретировать схему управления на основе ПЛК на рис. 5 (показанная ниже) следующим образом:
Рисунок 5: Схема управления на основе ПЛК
Во-первых, на рис. 5, показанном выше, показана одноступенчатая лестничная схема с вертикальными направляющими, указывающими на подачу питания от понижающего трансформатора к системе ПЛК. Вертикальная шина питания на левом конце защищена от перегрузки по току с помощью предохранителя, а вертикальная шина питания на правом конце заземлена. Горизонтальная ступень читается следующим образом:
Цепочка № 1: Если читать слева направо, у нас есть следующие входы и выходы: (i) NO (нормально разомкнутая) кнопка запуска, помеченная как запуск; (ii) НЗ (нормально разомкнутая) грибовидная кнопка остановки, помеченная как стоп; (iii) Катушка реле MM, представляющая мощность двигателя. Три компонента соединены последовательно. Таким образом, двигатель будет работать (управляемый выход), если нажата кнопка «Пуск», а грибовидная кнопка «Стоп» не нажата.
Примечание: состояние входа двигателя M зависит от выхода двигателя M. Это означает, что когда выход двигателя M ВЫСОКИЙ, вход двигателя M также будет ВЫСОКИМ.
Кроме того, на рис. 5 показано количество проводов, используемых на схеме подключения панели управления ПЛК. Это очень важно для промышленных систем, управляемых ПЛК, содержащих тысячи или сотни проводов. Схемы номеров уникальны для каждой промышленной установки или производственного объекта.
Обучение ПЛК — Чтение электрических схем и понимание схематических символов — TW Controls
Чтобы начать понимать, как читать и понимать схемы электрических цепей, возьмите нашу базовую схему и нарисуйте ее так, как она должна быть физически подключена. Мы показываем наш источник питания переменного тока слева с выходами L1 и N, наш выключатель вверху и наш свет слева. Питание поступает от L2 к переключателю, который в разомкнутом состоянии разрывает цепь, предотвращая протекание тока, а в замкнутом состоянии соединяет левую и правую клеммы переключателя вместе, позволяя протекать току. Выключатель подключается к светильнику, затем идет нулевой или обратный провод обратно к источнику питания.
Это очень понятно при представлении простых цепей с основными электрическими символами, но представьте, что у вас есть 10 выключателей и десять лампочек. Очень быстро эта простая диаграмма превратилась бы в большой беспорядок. Если вы заметили, что в нашем «Руководстве по началу работы» отсутствует половина тренажера. Если бы мы таким образом представили пример проводки всего тренажера, вы бы не смогли следовать ему.
Итак, чтобы упростить это, ваши провода питания, в данном случае L1 и N, проходят вертикально вниз по странице. Затем цепи от него, такие как наш выключатель / свет, проходят горизонтально по «перекладинам». По мере того как вы рисуете эти схемы, диаграммы начинают принимать форму лестницы, отсюда и название лестничных диаграмм.
Обычно, если это три фазы, то L1, L2 и L3 проходят по левой стороне страницы, а если есть нейтраль (N), то по правой стороне страницы. В однофазных диаграммах L1 проходит по левой стороне страницы, а N или L2 — по правой стороне страницы.
Источник питания, если он внешний по отношению к чертежам, обычно не показывается. Это станет яснее, когда вы начнете работать с образцами электрических схем панели управления в упражнениях, приведенных ниже.
Следующее ключевое преимущество лестничных схем по сравнению с чертежными цепями заключается в том, что они физически расположены так, чтобы их можно было индексировать, то есть имена устройств могут дать вам страницу и номер ступени, на которых устройство можно найти на лестничных схемах. Кроме того, можно легко создать перекрестные ссылки на устройства, которые могут располагаться в нескольких местах на чертеже, такие как катушка реле и ее контакты.
Например, изучите схему справа. Наши источники питания L1 и N работают вертикально, как вы узнали, и теперь вы добавили номера ступеней слева от лестницы для справки. Они обычно увеличиваются на единицу по мере того, как вы спускаетесь по странице, и могут включать номер страницы в номер ступени. Таким образом, в этом случае тройка, вероятно, представляет собой страницу 3, тогда вы смотрите на ступени 01 и 02. Все делают это немного по-разному, но как только вы поймете основы, изучение большинства наборов или рисунков займет всего несколько минут. их.
Теперь давайте посмотрим, как это работает.
Глядя на цепочку 301, вы видите переключатель с маркировкой 301SW1. Это означает, что он находится на звене 301, это переключатель (SW), и обычно это число, которое увеличивается на единицу слева направо. Так что, если бы у нас был второй переключатель, он был бы помечен как 301SW2. Коммутатор будет помечен 301SW1 в полевых условиях. Таким образом, когда кто-то смотрит на выключатель, он точно знает, где его найти на электрической схеме
Далее вы видите метку «3011». Это номер провода, который соединяет переключатель с реле, и он должен быть помечен как таковой на каждом конце провода и во всех соединениях, которые его соединяют. Таким образом, если кто-то увидит этот номер провода, он будет знать, что нужно найти цепочку 301, а затем найти первую точку подключения. Также обратите внимание, что провод слева от переключателя не помечен, потому что он подключен к L1, который помечен вверху. За очень немногими исключениями, соединения, которые физически подключены, например, L1 к поплавковому выключателю, должны иметь одну и ту же маркировку проводов, в данном случае L1, на всех чертежах.
Теперь вы у катушки реле. Это важная концепция для понимания. Это не все реле, которое вы физически держите в руке. Только катушка при подаче питания замыкает контакты реле. Он помечен 301CR1, что также является номером ступени, CR для управляющего реле или контактора/реле, затем 1, который представляет собой возрастающий номер, чтобы отличить его от второго реле, которое может находиться на той же ступени. Ключевым преимуществом лестничных схем является возможность найти его контакты. Обычно справа от катушки реле имеется перекрестная ссылка вместе с описанием, в котором указано, где используются контакты реле, в этом случае на звене 302 используется нормально разомкнутый (НО) контакт. Если бы эта схема была физически представлена с катушкой и контактами в одном и том же месте, чем сложнее система, тем больше проводов придется пересекать, что приведет к путанице. В качестве примера взгляните на типичную автомобильную электрическую схему.
Прежде чем перейти к звену 302, давайте удостоверимся, что вы понимаете, что условия звена 301 не влияют на наличие питания в начале звена 302. Поскольку вертикальные линии на каждой стороне связывают вместе 301 и 302, они оба получать питание через L1 и N таким же образом. Обратите внимание, что в этих вертикальных линиях могут быть разрывы, из-за которых это может быть неверно, но мы рассмотрим это в следующем уроке.
Глядя на цепочку 302, вы можете понять многие из тех же понятий, которые вы узнали на 301. У вас есть релейный контакт, но вместо маркировки 302CR1, как переключатель 301SW1 был в цепочке 301, он помечен 301CR1. Это связано с тем, что катушка этого реле находится в звене 301. Таким образом, если бы этот контакт находился в звене 999, он по-прежнему будет иметь маркировку 301CR1.
