Маркировка и параметры выключателей, сертификация
Основные параметры переключателей, на которые следует обратить внимание при подборе, являются следующие:
- сила тока (ампер)
- напряжение (вольт)
- мощность (лошадиные силы) (если это применимо)
Ниже приводим описание этих параметров:
Номинальное напряжение — это способность переключателя подавлять дугу, которая возникает, при размыкании контакта. Т. е. указанное номинальное напряжение — это максимальное допустимое напряжение, при котором переключатель нормально работает при номинальном токе.
Номинальный ток — это ток, который выдерживает переключатель в течение длительного времени.
Максимальный ток — это макс. ток, который выдерживает переключатель.
Лошадиными силами (англ.: HP) измеряется мощность эл.
двигателей которые будут коммутироваться переключателями. Могут использоваться относительные части лошадиных сил (1/4, 1/3, 1/2 и т.д.)
Лошадиная сила — единица измерения мощности, принятая Джеймсом ВАТТОМ в XVIII столетии. Он определил это как груз массой в 250 кг, который могла поднять лошадь на высоту 0,3 м за одну секунду, то есть 1 л.с. = 75 кгм/с.
В мире существует несколько единиц измерения под названием «лошадиная сила». В России и в большинстве европейских стран, как правило, под лошадиной силой имеется в виду так называемая «метрическая лошадиная сила», равная 735,499 Вт, что иногда называют метрической лошадиной силой (обозначение нем.: PS, фр.: CH, нидерл.: PK), хотя она не входит в метрическую систему единиц.
В США и Великобритании чаще до сих пор приравнивают лошадиные силы к 745,69988145 Вт (обозначение англ.: HP), что равно 1,01386967887 метрической лошадиной силы.
Т. е. одна лошадиная сила (1HP) равна 746 Вт электрической мощности.
Например, обозначение 3/4HP 125-250VAC означает, что переключатель может использоваться с двигателем мощностью 3/4 л.с. при 125 — 250 вольтах переменного тока.
Лошадиные силы указываются в дополнение к амперам и вольтам для переключателей, которые будут использоваться при значительных бросках тока индуктивных нагрузок, например в двигателях переменного тока. Эта величина показывает величину тока, который могут выдержать контакты переключателя в момент отключения индуктивного устройства. В двигателе переменного тока этот ток превышает в восемь раз рабочий ток.
Виды нагрузокЭлектрическая нагрузка — это величина электрической мощности, подаваемая или потребляемая в определенной точке системы. Проще говоря, нагрузка — часть потребляемой мощности подключаемого/отключаемого устройства.
Резистивная нагрузка — это, прежде всего, сопротивление движению тока.
Примеры резистивных нагрузок: электронагреватели, печи, тостеры, утюги и т. д. Если устройство необходимо нагреть, а не привести в движение, то, скорее всего, это резистивная нагрузка.
Индуктивная нагрузка, — как правило, присутствует в устройствах, которые перемещаются и, как правило, содержат электрические магниты, — напр., электрический двигатель. Примеры индуктивных нагрузок: дрели, электрические миксеры, вентиляторы, швейные машинки, и пылесосы. Трансформаторы также имеют индуктивную нагрузку.
Высокая пусковая нагрузка, — это величина тока в начальный момент включении устройства, по сравнению с количеством тока, необходимого для продолжения работы. Примеры высокой пусковой нагрузки: электрическая лампа, пусковой ток которой может быть в 20 и более раз больше нормального рабочий тока. Её часто называют ламповой нагрузкой. Другие примеры высокой пусковой нагрузки: импульсные источники питания (емкостная нагрузка) и двигатели (индуктивная нагрузка).
Европейская классификация IEC (TUV, VDE, ENEC, CQC)
В типичной европейской классификации проводятся значения резистивной и индуктивной нагрузок. Ниже приведен пример европейской классификации:
16 (4) A 250В ~ 5E4 T85 μ
В данном примере:
- 16 = Резистивная нагрузка (16А).
- (4) = Индуктивная нагрузка (4А).
- A = Сила тока.
- 250В ~ = Переменное напряжение (AC).
- 5E4 = Это означает, что кол-во рабочих циклов (срок службы) переключателя достигает 50.000 циклов. Символ «E» указывает на показатель степени (например, 6E3 означает 6,000 циклов). В соответствии с классификацией IEC этот параметр не указывается для переключателей со сроком службы от 10.000 циклов.
- T85 = Макс. рабочая температура по Цельсию. Символ «Т» обозначает предельные номинальные температуры окружающей среды для переключателя.
Например:
1) 25T85: (означает от -25°C до +85°C)
2) T85: (означает от 0°C до +85°C).Если никакой информации не дается, значит, номинальный диапазон температур окружающей среды от 0°C до 55°C.
Для переключателей лишь частично соответствующих условиям номинальной температуры окружающей среды выше 55°C, параметры температуры указывают следующим образом: - μ = Микрозазор (<3 мм), прошедший проверку. Если между контактами переключателя в открытом положении имеется микрозазор меньше 3 мм воздушного пространства, то может прилагаться Сертификат, подтверждающий наличие микрозазора. Также знак μ указывает на то, что в дополнение к переключателю следует использовать альтернативный способ отключения источника питания, например, шнур и вилкой. Знак
Также знак μ указывает на то, что в дополнение к переключателю следует использовать альтернативный способ отключения источника питания, например, шнур и вилкой. Знак Классификация UL/CSA （ETL, CSA）(США)
Ниже приведен пример UL/CSA （ETL, CSA） классификации:
YSR-10 16A 125VAC,10A 250VAC, 1/3HP 125/250VAC T85
Типичная классификация UL/CSA по току представляет собой одно значение индуктивной/резистивной нагрузок.
Таблица соответствия мощности нагрузки (лошадиных сил) току и напряжению:
| AC | DC | |||||||
| Full-load(A) | Overload(A) | Full-load(A) | Overload(A) | |||||
| 125V | 250V | 125V | 250V | 125V | 250V | 125V | 250V | |
| 1/4H/P | 5. 8 |
2.9 | 34.8 | 17.4 | 3 | 1.5 | 15 | |
| 1/3H/P | 7.2 | 3.6 | 43.2 | 21.6 | 3.8 | 1.9 | 38 | 19 |
| 1/2H/P | 9.8 | 4.9 | 58.8 | 29.4 | 5.4 | 2.7 | 54 | 27 |
| 3/4H/P | 13.8 | 6.9 | 52.8 | 26.4 | 7.4 | 3.7 | 74 | 37 |
| 1H/P | 16 | 8 | 96 | 48 | 4.8 | 96 | 48 | |
Прим.:
В данном стандарте (UL 61058) для резистивных нагрузок может указываться величина тока за которой следует буква R, а затем напряжения и тип питания.
Например: 5RA 240 V ~ или 5RA 125 VDC.
- T85: Макс. рабочая температура по Цельсию.
Ещё примеры UL/CSA （ETL, CSA） классификации:
10A 250В, 15A 125VAC, 3/4HP 125-250VAC
Классификация L & T
«L» классификация (только для переменного напряжения) обозначает способность переключателя выдерживать высокие начальные пусковые нагрузки вольфрамовой лампы накаливания.
«Т» классификация — аналогичная способность выдерживать высокие начальные пусковые нагрузки вольфрамовой лампы накаливания для постоянного тока.
Классификация H
«H» классификация используется для резистивной нагрузки. В этом случае, значения, приведенные в информации о продукте могут сопровождаться символом «H» или со словами «non-inductive» или «resistive.
Как правило, «H» классификация применяется для переключателей, используемых в печах.
Рабочая Температура
Все европейские сертифицированные переключатели имеют максимальную рабочую температуру 85 градусов по Цельсию, если не указано иное.
Переключатели, сертифицированные для температуры T85, не следует использовать в тех случаях, когда окружающая температура выше 85 градусов по Цельсию.
Если не указано иное, все переключатели, сертифицированные в США, имеют максимальную номинальную температуру 105 градусов по Цельсию

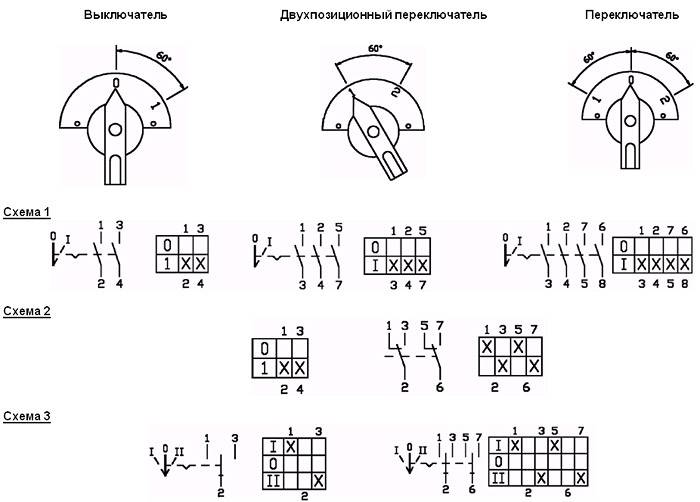

Варианты коммутации контактов
В таблице ниже приводится краткая информация по основным типам контактов реле, различного рода выключателей и переключателей, не зависимо от того, на каком физическом принципе они основаны.Типы переключателей (основные) в англоязычной системе обозначаются английской аббревиатурой: SPDT, DPDT, SPST и DPST, обозначающей количество полюсов (контактов, которые переключаются) и количество направлений (контактов, к которым подключаются или от которых отключаются).
В англоязычной терминологии используются буквы «P», «T», «S» и «D».
«P» – это полюс (от англ. «pole»)
«T» – это направление (от англ. «throw»)
«S» – это один (от англ. «single»)
«D» – это два (от англ. «double»)
Дополнительно мы приводим в таблице другие варианты маркировки коммутации контактов, которые встречаются в различных источниках и иногда вызывают непонимание.
| Классификация США, Европа | Альтернативная классификация (для реле) | Варианты маркировки | Китайская маркировка | Схема коммутации | Пояснения |
|---|---|---|---|---|---|
| SPST-NO | form 1A 1 form A |
1 NO (англ) 1 НО (русск) 1 SPST-NO |
H | Single Pole — Single Throw – Normally Open Один полюс — Одно направл.  , Нормально разомкнутыйПростой пример — одноклавишный выключатель света. | |
| SPST-NС | form B form 1B 1 form B |
1 NC (англ) 1 НЗ (русск) 1 SPST-NC |
D | Single Pole Single Throw — Normally Closed Один полюс — Одно направл., Нормально замкнутый. | |
| SPDT | form C form 1C 1 form C |
1U 1 changeover 1 перекидной |
Z | Single Pole Double Throw. Один полюс — Два направления. Один перекидной контакт. | |
| SPCO SPTT |
Контакт со средним положением | Single Pole ChangeOver (SPCO) или Single Pole, Centre Off (SPCO) или Single Pole, Triple Throw (SPTT) Схема подобна SPDT. | |||
| DPST-NO (2SPST-2NO) |
form 2A 2 form A form U |
2 NO (англ) НО (русск) 2 SPST-NO |
Double Pole Single Throw, Normally Open Два полюса — Одно направл., Нормально разомкн. Два контакта на включение, нормально разомкнутые. | ||
| DPST-NC (2SPST-2NC) |
form 2B 2 form B form V |
2 NC (англ) 2 НЗ (русск) 2 SPST-NC |
Double Pole Single Throw, Normally Closed Два полюса — Одно направл., Нормально замкнутые.  Два контакта, нормально замкнутые. Эквивалентно двум переключателям SPST, которые переключаются вместе. | ||
| DPST NC-NO (2SPST-1NC-1NO) |
form 1A1B | 1NO+1NC (англ) 1НО+1НЗ (русск) NC-NO |
Double Pole Single Throw- Normally Closed, Normally Open Два полюса — Одно направление, Нормально разомкнутый + Нормально замкнутый. Два контакта: один нормально замкнутый, другой — нормально разомкнутый. | ||
| form 3A 3 form A |
3 NO (англ) 3 НО (русск) 3 SPST-NO |
Три нормально открытых контакта. | |||
| form 3B 3 form B |
3 NC (англ) 3 НЗ (русск) 3 SPST-NC |
Три нормально закрытых контакта. | |||
| form 4A 4 form A |
4 NO (англ) 4 НО (русск) 4 SPST-NO |
Четыре нормально открытых контакта. | |||
| form 4B 4 form B |
4 NC (англ) 4 НЗ (русск) 4 SPST-NC |
Четыре нормально закрытых контакта. | |||
| DPDT | form 2C 2 form C |
2 changeover 2 перекидных 2U |
Double Pole Double Throw Два полюса — Два направления. Два контакта на переключение. Эквивалентно двум переключателям SPDT, которые переключаются вместе. Два перекидных контакта. | ||
DPCO |
Double Pole ChangeOver или Double Pole, Centre Off Причем в центральном положении переключатель может быть как замкнут (в этом случае говорят «on-on-on»), так и разомкнут (тогда — «on-off-on»).  При обозначении переключателей с большим количеством полюсов или направлений заменяют соответствующую букву цифрой. Например, SP3T — один полюс, 3 направления. | ||||
| 3PDT | form 3C 3 form C |
3 changeover 3 перекидных 3U |
three-pole double-throw Три перекидных контакта. | ||
| 4PDT | form 4C 4 form C |
4 changeover 4 перекидных 4U |
4PDT four-pole double-throw Четырёхполюсная группа переключающих контактов. Четыре перекидных контакта. | ||
| MBB (make before brake) | Контакты с безразрывным переключением. |
Используют аббревиатуру SPCO или SPTT для обозначения переключателя со средним положением (Centre Off) и не замкнуто ни одно направлениеCOM = Common, т.
е. общий. Это подвижной контакт переключателя.NC = Normally Closed, нормально закрытый (нормально замкнутый). Применительно к реле, COM соединён с ним, когда реле обесточено.
NO = Normally Open, Нормально открытый (нормально разомкнутый). Применительно к реле, COM соединён с ним, когда по катушке реле течёт ток.
В системах автоматики широко применяют параллельные и последовательные схемы соединения различных типов контактов для образования логических схем управления с логикой И, ИЛИ. Логическая функция НЕ также возможна при применении зависимой пары контактов NO и NС. Таким образом, комбинационная логическая схема любой сложности теоретически реализуема с использованием логики контактов NO/NС. Практически, групповые соединения контактов применяют в схемах групповой сигнализации, резервирования и блокировки.
Сертификационные компании
ENEC — это аббревиатура названия европейской сертификационной компании «European Norms Electrical Certification».
Знак ENEC — общий европейский сертификационный знак безопасности, основанный на испытаниях в соответствии с согласованными европейскими стандартами безопасности Этот стандарт включает в себя переключатели для приборов в соответствии с EN61058
1. Знак европейской сертификационной компании «European Norms Electrical Certification» заменяет все другие национальные маркировки.
2. «USA Underwriters Laboratories, Inc.» — американская сертификационная компания.
| СЕ | Conformité Européenne | СЕ не является сертификатом или знаком качества. Такая маркировка — заявление производителя о том, что его продукция соответствует требованиям Европейских Директив и предназначена для продажи на территории Объединенной Европы. При продаже товаров на территории ЕС наличие этой маркировки обязательно. Но наносить или не наносить знак СЕ, решает сам производитель, заявляя о своей ответственности и соответствии продукции всем европейским нормам. |
|
| GS TÜV | Geprüfte Sicherheit | Аббревиатура GS (geprüfte Sicherheit) переводится с немецкого, как «проверено и безопасно». При этом ежегодно проверяется безопасность самого товара, производственной линии и отсутствие вредных примесей и веществ. | |
| ENEC — | VDE | VDE Verband Deutscher Electrotechniker | |
| ENEC — | KEMA | Общий европейский сертификационный знак безопасности, основанный на испытаниях в соответствии с согласованными европейскими стандартами безопасности Этот стандарт включает в себя переключатели для приборов в соответствии с EN61058. Знак европейской сертификационной компании «European Norms Electrical Certification» заменяет все другие национальные маркировки. |
|
| UL USA | Общий европейский сертификационный знак безопасности, основанный на испытаниях в соответствии с согласованными европейскими стандартами безопасности Этот стандарт включает в себя переключатели для приборов в соответствии с EN61058. Знак европейской сертификационной компании «European Norms Electrical Certification» заменяет все другие национальные маркировки. |
||
| UL USA & Canada | Canadian approval through UL | ||
| Canada | Canadian Standards Association |
Степень защиты
Степень защиты отображается в соответствии со стандартом IEC 60529.
Она обозначается буквами IP, за которыми следуют две цифры.
Первая цифра указывает на то, в какой степени переключатель защищен от контакта с токоведущими частями и попадания твердых частей.
Вторая цифра указывает на то, в какой степени он защищен от попадания воды.
Виды защиты:
- IP00 — Нет специальной защиты.
- IP40 — Защита от посторонних твердых предметов диаметром 1 мм и более.
- IP50 — Защита от пыли.
- IP65 — Пылезащита и защита от текущей воды.
- IP67 — Пылезащита и защита от кратковременного погружения.
Условное обозначение розеток выключателей светильников
Содержание
- Условные обозначения розеток и выключателей на электрических схемах
- Обозначение розеток
- Обозначение выключателей
- Обозначение блоков
- Обозначения на электрических схемах выключателей, розеток и лампочек
- Обозначение розеток на чертежах
- Обозначение выключателей на чертежах
- Обозначение светильников на схеме
- Обозначения элементов сети
- Обозначение щитов, коробов, шкафов
Условные обозначения розеток и выключателей на электрических схемах
Мы уже много раз говорили о том, насколько важно перед выполнением ремонтных работ по домашней электрике грамотно составить схему электроснабжения, с неё всё должно начинаться.
На схемах отображаются основные электрические узлы – вводная линия, счётчик электрической энергии, устройства защиты, распределительные коробки и отходящие от них проводники, коммутационные аппараты, осветительные элементы. Чтобы глядя на схему хотя бы мало-мальски в ней разбираться, нужно знать каково условное обозначение выключателей и розеток на чертежах. Предлагаем вам этому немного поучиться.
Очень многие начинают ремонтные работы в строящемся доме или вновь приобретённой квартире с приглашения специалиста для помощи в составлении схемы. От вас потребуется лишь подробно рассказать, где вы планируете располагать крупногабаритную мебель и бытовую электротехнику. А уже задача профессионала – схематически отобразить всё это с указанием места установки выключателей и розеток на плане. Такой чертёж поможет вам чётко определиться с количеством необходимых материалов и рационально распланировать порядок ведения электромонтажных работ.
Мы не будем вести речь о сложных электрических элементах, типа рубильников, реле, тиристоров, симисторов, двигателей.
Для домашних электросетей в этом нет необходимости. Наша главная задача – научиться распознавать обозначение бытовых выключателей и розеток на схематических чертежах.
Условное обозначение электрических элементов выполняется при помощи графических символов – треугольников, окружностей, прямоугольников, линий и т. д.
Обозначение розеток
Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.
Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.
На видео показаны основные обозначения электрооборудования:
Розетки по способу монтажа бывают:
- Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
- Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.
Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:
В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.
Эти устройства отличаются от обыкновенных тем, что у них имеется третий контакт, к которому подсоединяется провод заземления.
Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:
Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.
Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:
А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:
Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом.
Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:
- Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
- Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.
На схеме розетки со степенью защиты IP 44-55 выглядят так:
Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:
Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:
Обозначение выключателей
Выключатель – коммутационный аппарат, предназначенный для управления осветительными приборами в доме. Во время его включения-отключения электрическая цепь замыкается либо размыкается.
Соответственно при включенном выключателе по замкнутой цепочке напряжение поступает на светильник, и он загорается. И наоборот, если выключатель отключен, электрическая цепь разорвана, напряжение до лампочки не доходит, и она не горит.
Обозначение выключателей на чертежах выполняется кружочком с чёрточкой вверху:
Как видите, чёрточка на конце ещё имеет небольшой крючок. Это означает, что коммутационный аппарат одноклавишный. Обозначение двухклавишного и трёхклавишного выключателя соответственно будет иметь два и три крючочка:
Аналогично розеткам выключатели бывают наружными и внутренними. Все выше приведенные обозначения относятся к аппаратам открытой (или наружной) установки, то есть когда они монтируются на поверхности стены.
Выключатель скрытой (или внутренней) установки на схеме обозначается точно так же, только с крючочками, направленными в обе стороны:
Выключатели, предназначенные для монтажа на улице или в помещениях с повышенной влажностью, имеют определённую степень защиты, которая маркируется так же, как и у розеток — IP 44-55.
На схемах такие выключатели изображаются с кружочком, закрашенным внутри чёрным цветом:
Иногда можно увидеть на схеме изображение выключателя, у которого от окружности чёрточки с крючочками направлены в две противоположные стороны, как будто в зеркальном отображении. Таким образом обозначается переключатель или, как его по-другому называют, проходной выключатель.
Эти коммутационные аппараты подключаются по специальной схеме и дают возможность управлять одним и тем же осветительным прибором из разных мест (их применение очень удобно в длинных коридорах, на лестничных маршах).
Они также бывают двухклавишными или трёхклавишными:
Обозначение блоков
Многим наверняка приходилось сталкиваться с таким элементом электрической сети, как блок «выключатель-розетка». Его применение весьма выгодно. Во-первых, это экономит немного места. А во-вторых, не нужно проделывать штробы для прокладки проводов отдельно к каждому коммутационному аппарату (проводники, идущие и на розетку, и на выключатель, укладывают в одной штробе).
Компонуют подобные блоки по-разному.
Наглядно про блоки на следующем видео:
Обозначение розеток и выключателей, совмещённых в один блок, выглядит на схеме уже гораздо сложнее:
- Блок скрытой установки из одного выключателя и одной розетки.
- Блок скрытой установки из одного выключателя и одной розетки с защитным заземлением.
- Блок скрытой установки из двух выключателей и розетки с защитным заземлением.
- Блок скрытой установки из одноклавишного выключателя, двухклавишного выключателя и розетки с защитным заземлением.
Все эти изображения не нужно заучивать наизусть, главное, их понимать. А хороший, грамотно составленный чертёж всегда должен иметь внизу сноски с расшифровкой тех или иных обозначений.
Источник
Обозначения на электрических схемах выключателей, розеток и лампочек
Перед прокладкой электрических сетей в доме или квартире в обязательном порядке составляется монтажная схема.
Кроме кабельных линий, в ней наносится множество других условных знаков. Поскольку большинство монтажных работ может быть выполнено самостоятельно, необходимо правильно читать и расшифровывать обозначение розеток и выключателей на чертежах. Такие знания позволят избежать ошибок при установке, а каждое изделие займет свое место, отведенное на схеме.
Обозначение розеток на чертежах
На электрических схемах розетки обозначаются разными способами, в зависимости от ее конструкции и особенностей подключения.
- На рисунке 1 отображена розетка с двумя полюсами для подключения фазного и нулевого провода. Она является накладной и не имеет заземления. Изображается в виде полукруга, лежащего на разрезе, с одной вертикальной полоской, расположенной сверху. Наличие двух полосок указывает на сдвоенную розетку.
- Рисунок 2 также представляет накладную двухполюсную розетку, но уже с заземлением. На полукруге располагается горизонтальная полоска, вверх отходит одна вертикальная полоска. Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.
- На 3-м рисунке изображено условное обозначение встроенной розетки под скрытую установку. Полукруг разрезается пополам вертикальной полоской. Наличие двух полосок указывает на сдвоенную конструкцию розетки.
Если из каждого угла отходит еще по одной полоске, это означает, что розетка с тремя полюсами и рассчитана на 380 В.Другие конструкции розеток обозначаются по такому же принципу.
В них также имеется полукруг с отходящими контактами.
- Рисунок 4 соответствует встроенным двухполюсным розеткам с заземлением. На чертеже они разрезаются вертикальной полоской, а сверху полукруга располагается горизонтальная линия. Трехполюсные розетки обозначаются дополнительными полосками, выходящими из углов.
- Рисунок 5 обозначает двухполюсную встроенную конструкцию с фазой и нулем, оборудованную заземлением. Обозначение на схеме такое же, как на 4-м рисунке, за исключением двух вертикальных полосок.
- На 6-м рисунке показаны розетки, защищенные крышкой. Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.
Они имеют два полюса – фазу и ноль, могут быть с заземлением или без него.Обозначение выключателей на чертежах

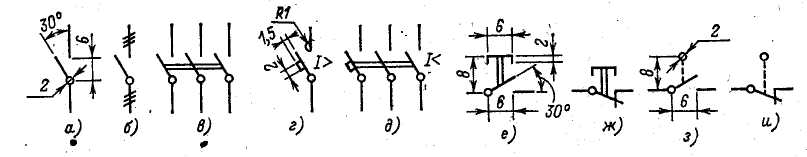

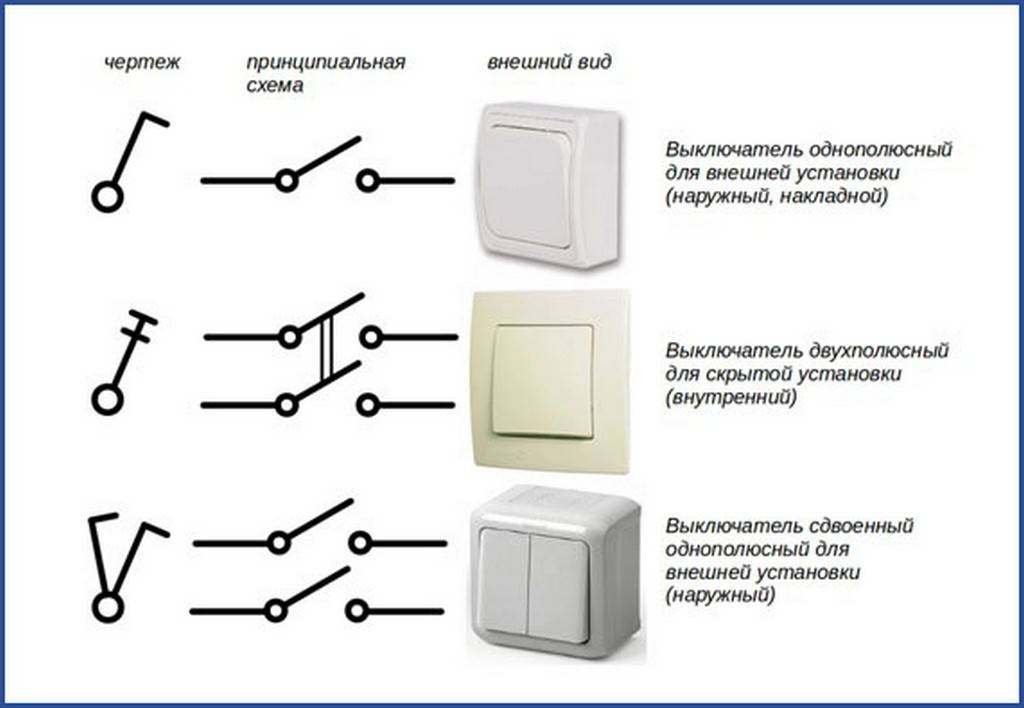

Все выключатели схематически изображаются как окружность, на которой в верхней части расположена черта. Один крючок, размещенный в верху черточки, указывает на одноклавишный выключатель открытого типа. Два крючка соответствуют двухклавишному выключателю. Значок с тремя крючками означает выключатель с тремя клавишами. (Рисунки 1,2)
В том случае, когда над основной черточкой поставлена перпендикулярная полоска, это указывает на конструкцию выключателя, предназначенную для скрытой установки (Рисунок 3). Одна, две или три линии соответствуют одно-, двух- или трехклавишному выключателю.
Если окружность полностью закрашена черным цветом, она является изображением влагостойкого выключателя открытого типа.
На рисунке 4 изображена окружность, которую пересекает линия с черточками, расположенными на концах. Таким образом, на электрических схемах обозначаются проходные выключатели в двух положениях.
Схема зеркально отображает два обыкновенных выключателя. Количество перпендикулярных черточек указывает на число клавиш. Обозначение влагостойких переключателей имеет вид закрашенной окружности.
Рисунки 5, 6 и 7 отображают выключатели, скомпонованные вместе с розетками в одном блоке. Такое размещение существенно экономит место и облегчает монтаж. Для подключения требуется всего один провод, укладываемый в единую штробу.
На рисунке 5 изображен обыкновенный выключатель, соединенный со стандартной розеткой. Весь блок предназначен для скрытой установки. Следующий вариант (Рисунок 6) более сложный. В него входит розетка с заземлением, а также одно- и двухклавишный выключатель. На рисунке 7 изображен блок, состоящий из двух обычных выключателей и одной розетки.
Обозначение светильников на схеме
Светильники занимают ведущее место при проектировании освещения. В современных схемах они отмечаются не только по отдельности, но могут также отображаться в виде так называемых динамических блоков, очень удобных для проектирования освещения в конкретных помещениях.
Данные обозначения используются не только для внутреннего, но и для наружного освещения. В этих схемах присутствуют дополнительные элементы, которые применяются в процессе монтажа.
Обозначения элементов сети
Кроме светильников, розеток и выключателей каждая электрическая сеть содержит большое количество других элементов. Среди них чаще всего встречаются трансформаторы, переключатели, электроустановочные изделия и другие детали.

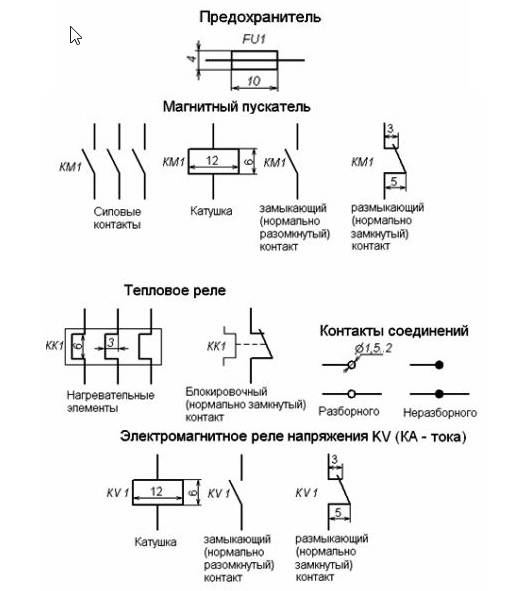

Применяемые комплектующие детали и изделия в обязательном порядке отображаются на электрических схемах и чертежах в соответствии с установленными стандартами. Для того чтобы правильно прочитать такую схему, необходимо точно знать не только условные обозначения в электрических схемах, но и технические характеристики каждого элемента. Все связи между отдельными деталями указываются с помощью специальных позиционных обозначений.
Условные графические обозначения выполняются специально разработанными стандартизованными геометрическими символами.
Они могут применяться отдельно для каждого элемента или в сочетании с другими видами изделий. От этих сочетаний во многом зависит общий смысл того или иного геометрического образа.
Кроме схематического рисунка, на отображаемых элементах присутствуют позиционные обозначения с цифровыми и буквенными маркировками. Кроме того, существуют квалификационные обозначения, устанавливающие вид соединения, значения тока и напряжения, способы регулировки, электрические связи и другие характеристики.
Обозначение щитов, коробов, шкафов
В электрических сетях большое внимание уделяется надежной защите вводов кабелей и проводов, а также различной коммутационной аппаратуры. Для этих целей широко применяются всевозможные конструкции шкафов, щитов или ящиков, изготовленных из металла или пластика. Все виды щитового оборудования рассчитаны на различное напряжение. Они отличаются габаритными размерами, в зависимости от количества установленных приборов и устройств. Для сокращенного обозначения применяются соответствующие заглавные буквы «Ш», «Щ», «Я».
В современных условиях все более широкую популярность приобретают щиты квартирные, отображаемые на схемах как «ЩК». Они успешно используются на новых объектах или при реконструкции электропроводки в старых зданиях. Модели щитов разделяются на ЩКУ – щит квартирный учетный и ЩКР – щит квартирный распределительный.
Довольно часто на электрических схемах розеток, выключателей, и других элементов, встречаются обозначения в виде ША и ЩА, что соответствует шкафам или щитам автоматики. Кроме того, существуют условные символы ШАВР – шкаф автоматического ввода резерва, ЩАП – щиты автоматического переключения.
Источник
Объяснение проводки 3-ходового переключателя — Академия MEP
Объяснение проводки 3-ходового переключателя. Как работают трехпозиционные выключатели света. В этой презентации мы научимся управлять светом с помощью трехпозиционного выключателя, что удобно при наличии двух и более входов в помещение или верхней и нижней лестничной клетке. Мы покажем несколько различных конфигураций проводки.
Чтобы посмотреть БЕСПЛАТНУЮ версию этой презентации на YouTube, прокрутите вниз или щелкните следующую ссылку. Объяснение проводки 3-ходового переключателя
Предупреждение об электробезопасности
При работе с электричеством обязательно отключите питание на электрическом щите и наймите квалифицированного электрика для выполнения установки, если вы не уверены, что сможете выполнить эту работу безопасно. Электричество может убить.
3-позиционный переключатель для управления освещением или вентиляторомКак работают 3-позиционные переключатели освещения?
Если мы посмотрим на трехпозиционный переключатель, то увидим, что он имеет четыре клеммных винта. У нас есть два пассажирских терминала, которые обычно обозначаются светлым бронзовым или медным цветом, наземный терминал зеленого цвета и общий терминал часто темного цвета. 3-позиционный переключатель не будет иметь обозначения включения/выключения, которое можно найти на стандартных переключателях, так как любое положение может быть включено или выключено.
Внутри выключателя любой из контактных зажимов соединен с общим контактным зажимом, который может замыкать или размыкать цепь в зависимости от того, совпадают или нет положения других контактных зажимов переключателя. Это похоже на игру на концентрацию, когда вы переворачиваете две игральные карты, пытаясь совместить их. Когда два отдельных двухпозиционных переключателя совпадают на своих контактных проводах, загорается свет, когда они не совпадают, свет гаснет. Они могут сочетаться как с красным, так и с обоими черными, но не с черным/красным или красным/черным.
Две контактные клеммы могут находиться на одной стороне переключателя или на противоположных сторонах переключателя в зависимости от производителя переключателя.
3-позиционный переключатель Пример № 1
В этой схеме у нас есть светильник между двумя переключателями.
Входящая электроэнергия будет подключаться к общей клемме переключателя №2. Затем мы прокладываем черный контактный провод от переключателя № 2 к переключателю № 1.
То же самое проделываем с красным проводом. От общей клеммы на выключателе №1 подключаемся к свету. Подводим нулевой провод от источника питания и подключаем напрямую к светильнику. Также подводим провод заземления от электрощита и подключаем к каждому из выключателей.
Если мы снимем крышки выключателей и заглянем внутрь, то увидим, как работают эти трехпозиционные выключатели света. Внутри находится однополюсный двухпозиционный переключатель, который предоставляет каждому переключателю возможность подключения общей клеммы к красной или черной клемме для перемещения.
Когда оба переключателя находятся в разных конфигурациях, например, как показано ниже, у нас есть один общий переключатель, подключенный к черному контакту, а другой переключатель, подключенный к красному разъему. Если мы следим за питанием от источника, черный общий провод от электрощита соединяется с общей клеммой на выключателе №2, затем проходит через выключатель на черную контактную клемму, а затем на выключатель №1, где заканчивается тупиком.
Если мы переключим переключатель № 1 на черный провод, то загорится свет, поскольку электрическая цепь имеет полный путь через оба переключателя к свету.
Объяснение проводки трехпозиционного переключателяПроцесс включения и выключения света может происходить от любого переключателя, как показано здесь, теперь мы щелкаем переключателем № 2, чтобы разорвать электрическую цепь и выключить свет. Чтобы снова включить свет, у нас есть два варианта: мы можем переключить переключатель № 1 на красный терминал путешественника, чтобы он совпадал с переключателем № 2, или просто переключить переключатель № 2 обратно на черный терминал путешественника.
3-позиционный переключатель, пример #2
В зависимости от планировки помещения и места прокладки проводки существует несколько вариантов ее прокладки. Мы покажем, как подключить трехпозиционный переключатель, подключив оба переключателя перед светом.
Установит светильник и два выключателя. Черный горячий провод от источника питания подводим к общему выводу переключателя №2. Обратите внимание, что этот провод обычно черный, но ваш провод может быть другого цвета.
3-ходовой выключатель света Схема подключенияЗатем мы протянем черный контактный провод от трехпозиционного переключателя № 2 к той же клемме переключателя № 1, это может быть от левой стороны переключателя к левой стороне другого переключателя. Затем мы устанавливаем розеточную коробку и прокладываем черный провод от темного винта с общей клеммой в нижней части выключателя № 2 к светильнику. Теперь у нас есть один полный путь от источника до самого света.
Затем мы устанавливаем красный контактный провод с правой стороны переключателя №1 на правую сторону переключателя №2. Это дает нам второй необязательный путь к свету через красные дорожные провода от черного горячего провода, подведенного к общей клемме.
Далее устанавливаем входящий белый нулевой провод, обычно белого цвета, и подключаем к светильнику.
Затем устанавливаем зеленый провод заземления от нашего источника на клемму заземления розеток, а затем на каждую из клемм заземления на выключателях. Заземление обычно представляет собой изолированный зеленый провод или может быть оголенным медным проводом. В распределительной коробке светильников должно быть место для заземления.
У нас есть 4 проводных соединения на каждом выключателе. Два путешественника, один обычный и один наземный.
Когда мы включаем питание и оба переключателя имеют одну и ту же контактную клемму, подключенную к общему, тогда загорается свет, как показано выше, где оба черных контактных провода находятся в одном и том же положении. Это могут быть либо оба черных, либо оба красных путешественника в одной и той же позиции.
Схема подключения 3-ходового переключателя освещения Когда один из переключателей щелкнут так, что нет соответствующего бегущего провода, который обеспечивает полный путь к горячему общему проводу, свет гаснет, как показано здесь, при этом переключатель № 1 выключается.
Трехпозиционный переключатель не указывает, что свет горит, когда переключатель находится в верхнем положении, и выключается, когда он находится в нижнем положении. Включение или выключение света определяется наличием соответствующей пары контактных проводов, обеспечивающих полный путь питания к фонарю.
Внутри 3-позиционного переключателя
Если мы заглянем внутрь, то увидим, что каждый переключатель имеет один полюс и двойной ход, а это означает, что у переключателя есть два варианта: подключить общий провод к контакту № 1 или 2.
Когда оба переключателя находятся на одной клемме для пассажиров, как показано здесь, питание проходит к свету. Если какой-либо из переключателей изменит положение, свет погаснет. Электроэнергия поступает через черный общий провод, подключенный к выключателю № 2, и использует красный провод для достижения клеммы № 2 выключателя № 1, где она проходит через общий провод к свету, образуя полную цепь.
Пример лестничной клетки
Сначала мы устанавливаем светильник над лестничной клеткой и устанавливаем выключатель вверху и внизу лестничной клетки.
Подводим питание черным проводом и подключаем к общей клемме выключателя №1.
От переключателя №1 прокладываем черный контактный провод к клемме контактного провода переключателя №2, а от общего провода на переключателе №2 прокладываем черный провод к светильнику. Затем мы прокладываем красный второй контактный провод от переключателя №1 к переключателю №2. Устанавливаем нулевой провод от электрощита к светильнику. Наконец, мы обеспечиваем зеленый изолированный заземляющий провод от панели к каждому выключателю света.
3-позиционный переключатель освещенияОбзор протокола связующего дерева (STP)
- Последнее обновление
- Сохранить как PDF
Протокол связующего дерева (STP) (IEEE 802.
1D) в основном используется для предотвращения петель уровня 2 и широковещательных штормов, а также для резервирования сети. Он был разработан примерно в то время, когда восстановление после сбоя, которое длилось более минуты, было приемлемым. На протяжении многих лет, когда технологии совершенствовались, а критически важные приложения полагались на стабильное соединение, предприятия отказывались от длительного времени восстановления и искали более быстрые решения.
STP превратился в быстрый протокол связующего дерева (RSTP) (802.1w), который предлагает несколько улучшений по сравнению с STP (802.1D). У него новые состояния портов и роли портов и, что более важно, более быстрое время конвергенции. И STP, и RSTP имеют решающее значение для исправной сети, и администратору будет полезно использовать RSTP вместо STP. RSTP — это ответ для предприятий, которым требуется более быстрое время восстановления.
В этом документе представлен обзор стандартов STP и RSTP. Вы узнаете о следующем:
- Как работает процесс выборов STP
- Состояния и роли портов STP
- Процесс выбора RSTP
- Состояния портов RSTP и роли портов
Узнайте больше из этого бесплатного онлайн-курса обучения в Meraki Learning Hub:
- Оптимизация соединений MS Uplink
Войдите с помощью системы единого входа Cisco или создайте бесплатную учетную запись, чтобы начать обучение.
STP
Коммутаторы в одной сети должны быть включены для STP, прежде чем они будут запускать алгоритм связующего дерева, чтобы они могли точно определить, какой коммутатор следует выбрать в качестве «корневого моста». Этот назначенный корневой мост будет отвечать за отправку блоков данных протокола моста конфигурации (BPDU) вместе с другой информацией на его напрямую подключенные коммутаторы, которые, в свою очередь, пересылают BPDU своим соседним коммутаторам. Каждый коммутатор имеет значение приоритета идентификатора моста (BID), которое представляет собой комбинацию значения приоритета (по умолчанию 32768) и собственного MAC-адреса коммутатора. Коммутатор с наименьшим BID станет корневым мостом.
Состояния порта STP
Существует пять состояний порта переключения STP; это:
- Disabled — результат административной команды, отключающей порт.
- Блокировка — при подключении устройства порт сначала переходит в состояние блокировки.
- Прослушивание — Коммутатор будет прослушивать и отправлять BPDU.
- Обучение — Коммутатор получит вышестоящий BPDU, прекратит отправку собственных BPDU и ретранслирует вышестоящие BPDU.
- Переадресация — Порт перенаправляет трафик.
Роли порта STP
- Корневой — Порты на некорневых коммутаторах с оптимальным по стоимости путем к корневому мосту. Эти порты передают данные на корневой мост.
- Назначенный — порты на корневых и назначенных коммутаторах. Будут назначены все порты корневого моста.
- Заблокировано — все остальные порты мостов или коммутаторов заблокированы. Порты доступа, идущие к рабочим станциям или ПК, не затрагиваются.
Процесс выбора STP
При первом включении коммутаторы отправляют конфигурационные BPDU, содержащие их BID, при этом каждый коммутатор изначально считает себя корневым мостом.
Однако, когда коммутатор получает BPDU с более высоким (более низким) значением BID, этот коммутатор прекращает отправку конфигурационных BPDU и вместо этого ретранслирует эти более высокие BPDU своим соседним коммутаторам.
После окончательного объявления корневого моста начинается второй процесс выбора, определяющий процесс выбора «корневого порта» (порт на коммутаторе, который будет пересылать кадры на корневой мост). Этот процесс будет выполнять следующие шаги, пока не будет выбран корневой порт:
Порт коммутатора получает старшие BPDU от другого коммутатора и идентифицирует этот коммутатор как корневой мост.
Если возможно, в качестве корневого порта выбирается порт с наименьшим корневым путем.
Если стоимость пути одинакова, коммутатор выберет порт с наименьшим BID отправителя в качестве выбранного корневого порта.
Если BID отправителя один и тот же (обычно тот же коммутатор), порт с наименьшим физическим номером порта на передающем коммутаторе будет выбран в качестве корневого моста (в качестве окончательного разрешения конфликтов).
Диаграмма процесса выбора
Давайте проследим процесс для переключателя 2 на диаграмме ниже.
Порт коммутатора, принимающий старшие BPDU. Порты fa0/1 и fa0/2 получают один и тот же вышестоящий BPDU, поэтому необходимы дополнительные шаги для определения корневого порта. Порт Fa0/3 на коммутаторе 2 не подходит, так как он получает BPDU от коммутатора 3.
Порт с наименьшей стоимостью корневого пути. Мы видим, что порты fa0/1 и fa0/2 имеют одинаковую стоимость пути, поэтому у нас по-прежнему ничья.
Порт с наименьшим BID отправителя. И снова fa0/1 и fa0/2 имеют одинаковый BID (BID коммутатора 2), поэтому последний шаг будет использоваться для определения корневого порта.
Наименьший номер порта передающего коммутатора.
fa0/1 — это наименьший номер порта, поэтому он выбран корневым портом для этого коммутатора.
fa0/1 — это наименьший номер порта, поэтому он выбран корневым портом для этого коммутатора.Протокол быстрого связующего дерева (RSTP)
Протокол быстрого связующего дерева (RSTP), как следует из названия, обеспечивает более быстрый переход в состояние переадресации портов. В отличие от STP, который имеет пять состояний коммутатора, в RSTP их всего три: отбрасывание , l получение, и пересылка .
Состояние порта RSTP
- Отключено — результат административной команды, отключающей порт.
- Отбраковка – при подключении устройства порт сначала переходит в состояние сброса.
- Обучение — Коммутатор получит вышестоящий BPDU, прекратит отправку собственных BPDU и ретранслирует вышестоящие BPDU.
- Переадресация — Порт перенаправляет трафик.
Роли порта RSTP
- Корневой — Порты на некорневых коммутаторах с оптимальным по стоимости путем к корневому мосту. Эти порты передают данные на корневой мост.
- Назначенный — порты на корневых и назначенных коммутаторах. Будут назначены все порты корневого моста.
- Альтернативный — Получает BPDU от другого коммутатора, но остается в заблокированном состоянии.
- Backup — получает BPDU от собственного коммутатора, но остается в заблокированном состоянии. Вы вряд ли увидите это в производственной среде, если только не используются концентраторы.
Эти порты передают данные на корневой мост.Альтернативные и резервные порты
В RSTP процесс выбора такой же, как и в STP, за исключением того, что заблокированный порт разделен на две новые роли порта: альтернативный и резервный .
Альтернативный
Альтернативный порт получает BPDU от другого коммутатора, но остается в заблокированном состоянии. Например, предположим, что у коммутатора есть два пути к корневому мосту.
