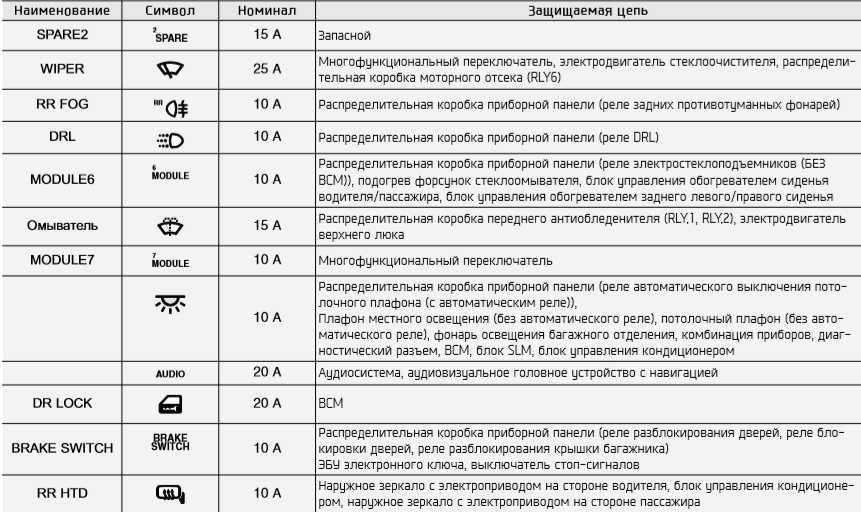

Схема блока предохранителей

Важными элементами электрооборудования всех автомобилей являются плавкие вставки, предохранители и прерыватели, обеспечивающие надежную защиту контактных цепей. Наиболее важным узлом служит схема блока предохранителей, основной монтажный блок которой устанавливается в салоне автомобиля, как правило, слева от рулевой колонки, внизу панели приборов. Дополнительный монтажный блок, где размещаются предохранители и реле, устанавливается с левой стороны внутри моторного отсека. Рядом с ним расположен блок предохранителей с низко амперными характеристики.

Назначение предохранителей

Назначение заключается в защите одного или сразу нескольких электрических контуров. К крышке монтажного блока, с ее внутренней стороны приклеивается ярлык, на котором указана схема их расположения. Для того, чтобы в монтажном блоке разместилось максимальное количество электропредохранителей, их конструкция имеет компактные размеры. Они оборудованы контактными клеммами штыкового типа, которые легко извлекаются вручную из собственных гнезд.

В том случае, когда какие-либо потребители электроэнергии перестают функционировать, необходимо сразу же проверить работоспособность предохранителя, соответствующего данному прибору. В этом случае, при включенном зажигании, при помощи специальной индикаторной лампы проверяются клеммы в открытом виде.

Если при подключении к клемме лампа включается, это означает, что предохранитель находится в рабочем состоянии. В том случае, когда питание подается только со стороны подачи напряжения, означает выход предохранителя из строя. Для того, чтобы определить работоспособность защитной перемычки, достаточно взглянуть на корпус, изготовленный из прозрачного пластика или пластмассы. Таким образом, перегоревшая перемычка очень легко определяется.

Замена блока предохранителей

Когда производится замена необходимо строго следить за тем, чтобы новый защитный элемент полностью соответствовал тому типу, который должен использоваться. Это связано с тем, что визуально похожие электропредохранители могут иметь различное значение номинального напряжения. Все электрические цепи, нуждающиеся в защите, обладают различными рабочими параметрами, поэтому электропредохранители должны соответствовать определенной силе тока. В противном случае, могут наступить серьезные негативные последствия, вплоть до возгорания отдельных узлов. Все необходимые параметры наносятся на пластмассовый корпус предохранителя.

Поэтому необходимо обращать внимание на последующую работу замененного элемента. Если замененный предохранитель не работает, следует выяснять причину перегрузки в самой цепи. Во многих случаях, причиной поломки может быть короткое замыкание, возникающее из-за повреждения изоляции проводки.

ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители (взамен ГОСТ 7624-62 в части раздела 7)

ГОСТ 2. 727—68

УДК 62(084.11):006.354

Группа Т52

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

Разрядники; предохранители

Unified system for design documentation.

Graphic identifications in schemes. Yaps, arresters and vases

Дата введения 01.01.71

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 № 1289

3 ВЗАМЕН ГОСТ 7624—62 в части разд. 7

4 ИЗДАНИЕ (май 2002 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3—81, 5—94)

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2)

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731—81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

3. Обозначения высокочастотных разрядников приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Таблица 1

Таблица 2

Таблица 3

Объяснение маркировки предохранителей

Маркировка на электронных картриджах предохранителей

Таблица 1.

Маркировка скорости плавкого элемента

Маркировка	Скорость плавкого предохранителя
ТФ	Очень быстродействующий (Flink Flink)
Ф	Быстродействующий (Flink)
М	Среднее действие (Миттельтрадж)
Т	Медленное действие (Trage)
ТТ	Очень медленное действие (Trage Trage)

Таблица 2. Маркировка отключающей способности предохранителя

Маркировка	Предохранитель Отключающая способность
Н	Высокая отключающая способность
Л	Низкая отключающая способность

Примечание: На торцевых крышках многих патронных предохранителей небольшого размера выбита дополнительная маркировка.
Обычно это либо; серийный номер, номер детали или маркировка одобрения продукта (см. таблицу 3 ниже).

Если вы не можете идентифицировать предохранитель, свяжитесь с нами.

Таблица 3. Маркировка качества и одобрения на крышке предохранителя

Маркировка	Международный стандарт
	Канадская ассоциация стандартов (CSA)
	Оборудование соответствует требованиям Совета Европейского Союза (CE)
	Международная электротехническая комиссия (МЭК)
	Technischer Uberwachungs-Verien (Германия — TUV)
	Underwriters Laboratories (перечислены в США)
и т. д.	Посмотреть другие маркировки одобрения продукта

Маркировка на промышленных предохранителях

Поскольку эти предохранители больше по размеру, на корпусе предохранителя обычно напечатано гораздо больше информации.
Эта информация, которая может быть найдена на предохранителе, сведена в следующую таблицу.

Общая маркировка промышленных предохранителей

Маркировка предохранителя	Пример	Дополнительная информация
Производитель/торговая марка:	Буссманн	Посмотреть все бренды, которые мы продаем
Номер детали/серия:	НСД20	Поиск предохранителей по номерам деталей или ключевым словам
Номинал в амперах:	20 А	Поиск предохранителей по номиналу
Рейтинг прерывания:	80 кА	Пояснение рейтинга прерывания
Напряжение:	550 В переменного тока	Поиск предохранителей по напряжению
Скорость элемента:	гГ/гл	Узнать о маркировке скорости предохранителя
Сертификаты или стандарты:	БС88	Посмотреть все знаки одобрения
Размеры предохранителя (картриджные предохранители):	10 х 38 (мм)	Поиск предохранителей по размерам

Хотите узнать больше? Просмотреть все руководства по предохранителям.

Самый большой диапазон   • Высшее качество • Конкурентное ценообразование • Быстрое обслуживание   • Мировые бренды

Таблица классификации предохранителей UL — Справочные материалы по электрооборудованию

Главная страница › Поддерживать › Ресурсы › Электрические ссылки › Электрические столы › Классификация предохранителей UL

Используйте эту таблицу, чтобы найти предохранитель с задержкой срабатывания или быстродействующий предохранитель на основе классификации предохранителей UL для Littlefuse, Bussman и Edison.

Размеры обозначений

Содержание

1. Введение
2. Предохранители (плавкие вставки)
3. Буквенные обозначения
4. История обозначений на схемах
5. УГО обмоточных элементов
6. Обозначения розеток и выключателей на чертежах
7. Виды и типы электрических схем
8. Виды и типы электрических схем
9. Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710
10. Автоматические выключатели
11. Проводники на схемах
12. Электрические двигатели
13. Графические обозначения в электрических схемах
14. Однобуквенная символика элементов
15. Правила оформления принципиальных электрических схем
16. Заключение

Введение

Но начнем немного издалека…
Каждый молодой специалист, который приходит в проектирование, начинает либо со складывания чертежей, либо с чтения нормативной документации, либо нарисуй «вот это» по такому примеру. Вообще, нормативная литература изучается по ходу работы, проектирования.

Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации. Тем более, что ГОСТ, СНиП и другие нормативы периодически обновляются. И каждому проектировщику приходится отслеживать изменения и новые требования нормативных документов, изменения в линейках производителей электрооборудования, постоянно поддерживать свою квалификацию на должном уровне.

Помните, как Льюиса Кэролла в «Алисе в Стране Чудес»?

Это я не к тому, чтобы поплакаться «как тяжела жизнь проектировщика» или похвастаться «смотрите, какая у нас интересная работа». Речь сейчас не об этом. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Работают по принципу «Здесь так заведено».

Порой, это достаточно элементарные вещи. Знаешь, как сделать правильно, но, если спросят «Почему так?», ответить сразу не сможешь, сославшись хотя бы на название нормативного документа.

В этой статье я решил структурировать информацию, касающуюся условных обозначений, разложить всё по полочкам, собрать всё в одном месте.

Предохранители (плавкие вставки)

Существует много видов устройств защиты – предохранители (одноразовые и самовосстанавливающиеся), автоматические выключатели, УЗО. Множество видов конструктивного исполнения, сфер применения, различная скорость срабатывания, надежность, использование в определенных условиях характеризует эти приборы. Условное обозначение предохранителя – это прямоугольник, параллельно длинной стороне через центр проходит проводник. Это самый простой и дешевый элемент, способный защитить электрическую цепь от короткого замыкания. Нужно отметить, что такие компоненты довольно редко используются в схемах электрических принципиальных. Условные обозначения другого типа можно встретить – это самовосстанавливающиеся предохранители, которые после размыкания цепи приходят в исходное состояние.

Широкое название предохранителей – плавкая вставка. Используется во многих приборах, в распределительных электрощитах. В одноразовых пробках можно их встретить. Но есть еще приборы, используемые в высоковольтных распределительных щитах. Они конструктивно выполнены из металлических наконечников и основной керамической части. Внутри находится отрезок проводника (его сечение выбирается в зависимости от того, какой максимальный ток должен проходить по цепи). Заполняется керамический корпус песком, чтобы исключить возможность воспламенения.

Буквенные обозначения

Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные (ГОСТ 7624-55).

Обратите внимание, что в большинстве случаев используются русские буквы, но резистор, конденсатор и катушка индуктивности обозначаются латинскими буквами. Есть одна тонкость в обозначении реле

Они бывают разного типа, соответственно маркируются:

Есть одна тонкость в обозначении реле. Они бывают разного типа, соответственно маркируются:

• реле тока — РТ;
• мощности — РМ;
• напряжения — РН;
• времени — РВ;
• сопротивления — РС;
• указательное — РУ;
• промежуточное — РП;
• газовое — РГ;
• с выдержкой времени — РТВ.

В основном, это только наиболее условные обозначения в электрических схемах.  Но большую часть чертежей и планов вы теперь сможете понять. Если потребуется знать изображения более редких элементов, изучайте ГОСТы.

История обозначений на схемах

Еще в советские годы, когда электротехника развивалась стремительно, возникла необходимость в классификации приборов и их обозначении. Именно тогда и появилась Единая система конструкторской документации (ЕСКД) и государственные стандарты (ГОСТ). Все стандартизировалось, чтобы любой инженер смог прочитать условные обозначения на чертежах своих коллег.

Но чтобы все тонкости разобрать, потребуется прослушать много лекций и изучить массу специальной литературы. ГОСТ – это огромный документ, и полностью изучить все графические обозначения и их стандартные размеры, примечания практически невозможно. Поэтому необходимо иметь всегда под рукой небольшую «шпаргалку», которая поможет сориентироваться во всем многообразии электрических компонентов.

УГО обмоточных элементов

Существует немало устройств, которые преобразовывают электрический ток. Это катушки индуктивности, трансформаторы, дроссели. Условное обозначение трансформатора на схемах – это две катушки (изображены в виде трех полукругов) и сердечник (в виде прямой линии обычно). Прямой линией обозначается сердечник из трансформаторной стали. Но могут быть конструкции трансформаторов, которые не имеют сердечника, в этом случае на схеме между катушками нет ничего. Такое условное обозначение элементов можно встретить и в схемах радиоприемной аппаратуры, например.

В последние годы в технике все реже используется трансформаторная сталь для изготовления трансформаторов. Она очень тяжелая, сложно набирать пластины в сердечник, появляется гудение при разбалтывании. Намного эффективнее оказывается использование ферромагнитных сердечников. Они цельные, обладают одной и той же проницаемостью во всех участках. Но существует у них один минус – сложность ремонта, так как разобрать и собрать оказывается проблематично. Условное обозначение трансформатора с таким сердечником практически ничем не отличается от того, в котором используется сталь.

Обозначения розеток и выключателей на чертежах

Проект внутреннего электроснабжения – совокупность схем и чертежей силовых розеточных сетей и сети освещения. В электропроводках используют однополюсные, двухполюсные и трехполюсные выключатели. Бывают для открытой и скрытой проводки, с различными степенями защиты – для нормальных условий эксплуатации, влаго- пылезащищенные и т.д. Трех- и двухклавишные устройства также имеют визуальные различия на электросхемах

что важно при составлении ведомостей потребности материалов. В противном случае из-за невнимательности инженера повышается риск закупки неподходящего либо более дорогостоящего оборудования

Также узел может быть совмещенным – одна розетка и несколько бытовых выключателей, сдвоенные включатели или розетки. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

Обозначение выключателей на схемах

Распределительные коробки на схеме обозначаются аналогично.

Виды и типы электрических схем

В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная. Главное найти большую плоскость, на которую её можно будет разложить. При внесении изменений в схему последовательность присвоения порядковых номеров может быть изменена.

Дефакто-виды промышленных принципиальных схем. Совмещенный способ изображения устройства Разнесенный способ изображения устройства Рисунок 5 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под позиционным обозначением каждой составной части элемента или устройства допускается указывать в скобках обозначения зон или номера строк, в которых изображены все остальные составные части этого элемента или устройства см. Для изображения защитного проводника также имеется отдельный значок Провода бывают разные по виду, назначению, нагрузке, способу прокладки.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы.

Каждый провод шины должен быть иметь собственное наименование. Неудобство этих схем в том, что замучаешься листать такую схему.

Таблица обозначений всевозможных токонесущих линий. Это дубликат более раннего документа — ГОСТ 2. Поэтому я называю составление принципиальной схемы искусством.

Виды и типы электрических схем

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Основные правила составления принципиальных схем: Разбейте устройство на функциональные части: питание конечные входные устройства и прохождение сигнала до решающего устройства конечные выходные устройства и сигналы к ним от решающего устройства решающее устройство обмен данными с другим оборудованием Хорошо если удастся изобразить эти части на отдельных листах Движение сигналов схемы всегда! Существует множество вариантов обозначения, здесь я приведу наиболее распространённый, который соответствует ГОСТ 2. Большая часть обозначений — графические.

Рисунок 7 5. Внутри групп устройства делятся по количеству полюсов, наличию защиты. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
Как читать электрические схемы. Урок №6

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. При необходимости на поле схемы помещают соответствующие пояснения.

Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. Структура обозначений 2. Таблица 5. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами.

Порядковые номера элементам следует присваивать по правилам, установленным в 5. Характеристики входных и выходных цепей рекомендуется указывать в виде таблиц см. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. На схеме приводят характеристики входных и выходных цепей устройств и элементов или другие исходные данные, необходимые для выбора конкретных проводов и кабелей многожильных проводов, электрических шнуров , если при разработке схемы комплекса данные о проводах и кабелях многожильных проводах, электрических шнурах не могут быть определены.

На схеме допускается указывать тип элемента устройства и или обозначение документа основного конструкторского документа, стандарта, технических условий , на основании которого этот элемент устройство применен. Порядковые номера элементам следует присваивать по правилам, установленным в 5.
Как читать электрические схемы

Автоматические выключатели

Условные обозначения приборов такого типа зависят от конструктивного исполнения, степени защиты. Устройство многоразового использования может применяться в качестве простого выключателя. По сути он выполняет функции плавкой вставки, но имеется возможность перевести в изначальное состояние – замкнуть цепь. Конструкция состоит из следующих элементов:

1. Пластиковый корпус.
2. Рычаг для включения и выключения.
3. Биметаллическая пластина – при нагреве она деформируется.
4. Контактная группа – она включается в электрическую цепь.
5. Дугогасительная камера – позволяет избавиться от образования искр и дуги во время разрыва соединения.

Это элементы, из которых состоит любой автоматический выключатель. Но нужно помнить, что после срабатывания он не сможет вернуться сразу же в исходное положение, должно пройти время, чтобы биметаллическая пластина остыла. Срок службы автоматов измеряется в количестве срабатываний и колеблется в интервале 30000-60000.

Проводники на схемах

Даже медные дорожки на монтажных текстолитовых платах – это проводник, можно даже сказать, что это вариант электрической проводки. Обозначается на электрических схемах в виде прямой соединительной линии, проходящей от одного элемента к другому. Таким же образом обозначаются на схеме и электрические провода высоковольтной линии, проложенной в полях между столбами. И в квартирах соединительные провода между лампами, выключателями и розетками обозначаются тоже прямыми соединительными линиями.

Но можно разделить на три подгруппы обозначения токопроводящих элементов:

1. Провода.
2. Кабели.
3. Электрические связи.

План электропроводки – это некорректное определение, так как под электропроводкой подразумеваются как монтажные провода, так и кабели. Но если существенно расширить список элементов, как это необходимо на подробной схеме, то окажется, что необходимо включать еще трансформаторы, автоматические выключатели, устройства защитного отключения, заземление, изоляторы.

Электрические двигатели

На схемах электрооборудования автомобилей, цехов, устройств очень часто можно встретить электрические двигатели. Причем в промышленности более 95% всех используемых моторов – это асинхронные с короткозамкнутым ротором. Обозначаются они в виде круга, к которому подходит три провода (фазы). Такие электромашины используются совместно с магнитными пускателями и кнопками («Пуск», «Стоп», «Реверс» при необходимости).

Двигатели постоянного тока используются в автомобильной технике, системах управления. У них имеется две обмотки – рабочая и возбуждения. Вместо последней на некоторых типах моторов используются постоянные магниты. С помощью обмотки возбуждения создается магнитное поле. Оно толкает ротор двигателя, у которого противонаправленное поле – оно создается обмоткой.

Графические обозначения в электрических схемах

Можно сказать, в этом месте проводки спаиваются: Если пристально вглядеться в схему, то можно заметить пересечение двух проводников Такое пересечение будет часто мелькать в схемах. Размеры в ЕСКД Размеры графических и буквенных изображений на чертеже, толщина линий не должны отличаться, но допустимо их пропорционально изменять в чертеже. Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

Однобуквенная символика элементов

Буквенные коды, соответствующие отдельным видам элементов, наиболее широко применяющихся в электрических схемах, объединяются в группы, обозначаемые одним символом. Буквенные обозначения соответствуют ГОСТу 2.710-81. Например, буква «А» относится к группе «Устройства», состоящей из лазеров, усилителей, приборов телеуправления и других.

Точно так же расшифровывается группа, обозначаемых символом «В». Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания. Эта группа дополняется аналоговыми или многоразрядными преобразователями, а также датчиками для указаний или измерений. Сами компоненты, входящие в группу, представлены микрофонами, громкоговорителями, звукоснимателями, детекторами ионизирующих излучений, термоэлектрическими чувствительными элементами и т. д.

Все буквенные обозначения, соответствующие наиболее распространенным элементам, для удобства пользования объединены в специальную таблицу:

Первый буквенный символ, обязательный для отражения в маркировке

Группа основных видов элементов и приборов

Элементы, входящие в состав группы (наиболее характерные примеры)

A

Лазеры, мазеры, приборы телеуправления, усилители.

B

Аппаратура для преобразования неэлектрических величин в электрические (без генераторов и источников питания), аналоговые и многозарядные преобразователи, датчики для указаний или измерений

Микрофоны, громкоговорители, звукосниматели, детекторы ионизирующих излучений, чувствительные термоэлектрические элементы.

C

D

Микросборки, интегральные схемы

Интегральные схемы цифровые и аналоговые, устройства памяти и задержки, логические элементы.

E

Различные виды осветительных устройств и нагревательных элементов.

F

Обозначение предохранителя на схеме, разрядников, защитных устройств

Плавкие предохранители, разрядники, дискретные элементы защиты по току и напряжению.

G

Источники питания, генераторы, кварцевые осцилляторы

Аккумуляторные батареи, источники питания на электрохимической м электротермической основе.

H

Устройства для сигналов и индикации

Индикаторы, приборы световой и звуковой сигнализации

K

Контакторы, реле, пускатели

Реле напряжения и тока, реле времени, электротепловые реле, магнитные пускатели, контакторы.

L

Дроссели, катушки индуктивности

Дроссели в люминесцентном освещении.

M

Двигатели постоянного и переменного тока.

P

Измерительные приборы и оборудование

Счетчики, часы, показывающие, регистрирующие и измерительные приборы.

Q

Выключатели и разъединители в силовых цепях

Силовые автоматические выключатели, короткозамыкатели, разъединители.

R

Варисторы, переменные резисторы, терморезисторы, потенциометры.

S

Коммутационные устройства в цепях сигнализации, управления, измерительных приборах

Различные типы выключателей и переключателей, а также выключатели, срабатывающие действием различных факторов.

T

Стабилизаторы, трансформаторы напряжения и тока.

U

Различные типы преобразователей и устройства связи

Выпрямители, модуляторы, демодуляторы, дискриминаторы, преобразователи частоты, инверторы.

V

Полупроводниковые и электровакуумные приборы

Диоды, тиристоры, транзисторы, стабилитроны, электронные лампы.

W

Антенны, линии и элементы, работающие на сверхвысоких частотах.

Антенны, волноводы, диполи.

X

Гнезда, токосъемники, штыри, разборные соединения.

Y

Механические устройства с электромагнитным приводом

Тормоза патроны, электромагнитные муфты.

Z

Оконечные устройства, ограничители, фильтры

Кварцевые фильтры, линии моделирования.

Правила оформления принципиальных электрических схем

В настоящее время принципиальные электрические схемы трансформаторных подстанций выполняют в соответствии с ГОСТ 21.613–88. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Обозначение выключателя можно выполнять буквенным кодом Q без признака автоматики отключения F.

Обозначения условные графические на схемах следует выполнять на основании рекомендаций ГОСТ 2.721–74*, приведённых в прил. А.

Часто рассматриваются вопросы размещения электрооборудования в помещениях бытового назначения, в помещениях цехов, подстанций ит.д. Условные графические изображения на основании ГОСТ 21.614–88 приведены ниже.

Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.

Заключение

При этом жгуты и кабели многожильные провода, электрические шнуры обозначают в соответствии с требованиями 5.

В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.

Рисунок 8 5.

Если невозможно указать характеристики или параметры входных и выходных цепей изделия, то рекомендуется указывать наименование цепей или контролируемых величин. В этом случае допускается обозначения проводам и кабелям многожильным проводам, электрическим шнурам не присваивать. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. При позиционном последовательном методе конструктивное обозначение представляет собой цифровое или буквенное обозначение, присвоенное данному месту позиции в конструкции.

Рекомендуем: Прибор фаза ноль

В этом случае позиционные обозначения элементов проставляют у одного или у обоих концов линии механической взаимосвязи. Таблица 5. При этом связь перечня с УГО элементов следует осуществлять через позиционные обозначения.

Функциональные части и связи между ними изображают в виде условных графических обозначений, установленных в соответствующих стандартах на условные графические обозначения этих групп и элементов. Если все провода, жгуты, кабели многожильные провода, электрические шнуры , изображенные на схеме, принадлежат к одному комплексу, помещению или функциональной цепи, то буквенное буквенно-цифровое обозначение не проставляют, а на поле схемы помещают соответствующее пояснение. Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2.

Провода жгута или жилы кабеля многожильного провода, электрического шнура записывают в порядке возрастания номеров, присвоенных проводам или жилам; — при выполнении соединений отдельными проводами, жгутами проводов и кабелями многожильные провода, электрические шнуры в таблицу соединений вначале записывают отдельные провода без заголовка , а затем с соответствующими заголовками жгуты проводов и кабели многожильные провода, электрические шнуры. При необходимости на схеме обозначают электрические цепи по ГОСТ 2.

Переключатель двухполюсный четырехпозиционный 8. Таблицу соединяют линией-выноской с соответствующим жгутом, кабелем многожильным проводом, электрическим шнуром , группой проводов см. Рисунок 6 Допускается при изображении на схеме элемента или устройства разнесенным способом позиционное обозначение каждой составной части элемента или устройства проставлять, как при совмещенном способе, но с указанием для каждой части обозначений выводов контактов.
Как обозначаются радиодетали на электронных схемах?

ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители / ЕСКД / 2 727 68

Обозначения на схемах предохранителей японских автомобилей

Схема блока предохранителей Мерседес 202 и реле с обозначением и расположением

Мерседес 202 — легковой автомобиль немецкого автопроизводителя из серии С-класса выпуска 1993, 1994, 1995, 1996, 1997, 1998, 1999 гг. , 2000, 2001 с различными вариантами двигателей (C180, C200, C220 CDI, C230, C240, C280 ) в седане w202 и универсале s202 . За это время модель претерпела рестайлинг. В данной публикации вы найдете информацию о расположении всех электронных блоков управления, подробное описание предохранителей и реле Мерседес 202 со схемами коробок и фото-примерами. Обратите внимание на предохранитель прикуривателя.

Расположение блоков и назначение элементов в них могут отличаться от представленных и зависеть от года выпуска и уровня оснащения вашего автомобиля. Сверьте информацию с вашими диаграммами в брошюрах внутри или рядом с крышками коробок.

Пример брошюры с крышки коробки

Содержимое

• 1 Расположение
• 2 Моторный отсек
  • 2.1 Главный блок предохранителей и реле
    • 2.1.1 Реле
      0019 2.1.1.1 Type 1
      • 2.1.1.2 Type 2
      • 2.1.2 Fuses
        • 2.1.2.1 Type 1
        • 2.1.2.2 Type 2
        • 2.1.2.3 Type 3
    • 2.2 Additional fuse and relay box
  • 3 Luggage compartment
    • 3. 1 Type 1
    • 3.2 Type 2
    • 3.3 Type 3

  Location

  Layout

  Assignment

  4

  1	Электронное управление кондиционированием воздуха
  2	Усиление антеннного сигнала-Посильная панель (универсал)
  3	Блок управления против больного-правая сторона от Luggage Compartment
  							Блок управления против больного блока управления Прай.	Датчик наклона автомобиля (противоугонная система)
  8	Звуковой сигнал – за облицовкой передней левой колесной арки
  9	Датчик изменения объема (противоугонная система), левый – B -стойка
  10	Volume change sensor (anti-theft system), right – B-pillar
  11	Audio Output Amplifier – LH Trunk
  12	Additional heater control unit
  13	Аккумулятор – ниша для запасного колеса
  14	Блок управления центральным замком – функции: обогреватель заднего стекла, внутреннее освещение – сзади, противоугонная система, крышка багажника/лампа задней двери, замок крышки багажника/задней двери – справа сторона багажного отделения
  15	Диагностический разъем (DLC)
  16	Блок управления дверным электрическим управлением, боковая сторона управления водителем
  17	ДВЕРНАЯ ЭЛЕКТРИКА. блок со стороны водителя (задний)
  19	Блок управления электроприводом двери переднего пассажира (задний)
  20	Блок управления электростеклоподъемниками/блок управления зеркалами заднего вида – в распределительной коробке центральной консоли
  21	БЛОКА /РЕЛЕРСКОЙ КОРОК, ОБОРУДОВАНИЕ БАРГАЯ (СМЕРЫ
  24	Блок управления диапазоном фар (ксеноновые лампы)
  25	Рога — позади переднего бампера
  26	Блок управления блокировкой блокировки.0072	29	Многофункциональный блок управления 1 – функции: Центральный замок, сигнализация, обогрев заднего стекла, указатели поворотов, стеклоочистители, омыватели фар, кондиционер, подголовники (задние), звуковые сигналы
  30	Многофункциональный блок управления 2 функции: освещение салона, люк в крыше, освещение косметического зеркала
  31	Блок управления навигацией – ниша для запасного колеса
  32	Датчик температуры окружающего воздуха
  33	Parking system control unit – right footwell
  34	Rain sensor – in the interior rearview mirror
  35	Rear Wiper/Washer Relay – Behind Tailgate Lower Trim (Wagon)
  36	Блок реле — функции: реле защиты от перегрузки/бросков напряжения, реле стартера, реле насоса выхлопного воздуха (бензин), реле системы управления коробкой передач (дизель)
  37	Блок управления подогревом переднего сиденья – в блоке переключателей
  38	Датчик бокового удара левый – под передним сиденьем
  39	Датчик бокового удара правый – под передним сиденьем
  40	Электронный блок управления SRS
  41	Датчик высоты кузова передний – управление фарами (ксеноновые лампы)0074
  43	Блок управления телефонным интерфейсом – ниша запасного колеса
  44	Блок управления телефонным интерфейсом – багажное отделение, левая сторона (для мобильного телефона)
  45 блок управления багажным отделением правая сторона (для мобильного телефона) (универсал)
  46	Электронный модуль управления коробкой передач – пространство для ног спереди справа
  48	Блок голосовой активации – левый багажник
  49	Блок системы голосового управления – правая сторона багажного отделения (универсал)

  Моторный отсек

  Главный блок предохранителей и реле

  Расположен под капотом с левой стороны моторный отсек и может состоять из двух секций (предохранители и реле).

  Реле

  Тип 1

  Схема

  Обозначение

  1. Реле звукового сигнала
  2. Резл на насосе на насосе ветрового стекла
  3. Резл велосипеда WindShield Wiper 1
  4. РЕЛИВА ДЛЯ ДВИПЕРА СТАВИТЕЛЬНЫХ СВОК 2
  5. Реле насоса
  6. ABS RELAP
     • A – K3/1 Реле дополнительного обогрева линии выпускного турбонагнетателя (PSV)
     • B – K20 Реле топливного насоса
     • C/D – K9 Реле вспомогательного вентилятора
     • E – K2 Очиститель/омыватель фар реле
     • F — K39 Реле звукового сигнала
     • G — K19/1 Реле дополнительного модуля
     • H — K17 Реле вентилятора
     • K — N10 Комбинированное реле (указатели поворота, обогрев заднего стекла, электродвигатель стеклоочистителя и т. д.)
     • L — N7 Реле управления лампами

     Предохранители

     Тип 1

     Диаграмма

     Присвоение

     905/98), электрический разъем прицепа/А5 ближнего света 9. 5A71 (7) луч

     F1	(5A) Сиденья для обогрева. 0073 F2	(5А) Датчик пассажирского сиденья, датчики бокового удара, блок управления преднатяжителем ремня безопасности
     F3	(15А) Аудиосистема, телефон, блок системы голосового управления
     F4	4 (5A Прибор) Комбинация приборов
     F5	(15A) Разъем питания (универсал), навигационная система, солнцезащитная шторка
     F6	(7,5A) Складывающиеся зеркала заднего вида
     20073 (7.5А) Электропривод наружных зеркал, электростеклоподъемники, реостат регулировки яркости подсветки комбинации приборов, выключатель света заднего хода, замок задней двери/крышки багажника, навигационная система, телефон (06/98), блок управления (на случай аварии ) (06/98-05/99)
     F8	(30A) Электронный блок управления дверью со стороны водителя
     F9	(25A) Люк, внутреннее освещение, датчик дождя, полный дверной замок, приборная панель реостат подсветки комбинации приборов, зеркала с автоматическим затемнением, центральный замок с дистанционным управлением
     F10	(15A) Audio system, telephone
     F11	(20A) Seat heater
     F12	(25 A) Audio system
     F13	(15A) Reversing лампа(и) (06/98), блок управления корректором фар (ксеноновые лампы)
     F14	(5A) Блок управления системой парковки
     F15	(15A) Стеклоочиститель/омыватель заднего стекла (универсал) )
     F19	(10A) Комбинация приборов, блок контроля исправности ламп, блок управления дневным светом
     F20	(15A) Система кондиционирования, отопления/вентиляции 70072
     F20	(15A)	F21	—
     F22	(10А) Комбинированный переключатель (стеклоочиститель/омыватель ветрового стекла, указатели поворота, ближний/дальний свет, омыватели фар)
     2 073 (15 А) Предохранитель прикуривателя , освещение перчаточного ящика
     F24	(15А) Указатели поворота передние/задние (правые), электрический разъем прицепа (габаритный задний левый), комбинация приборов, лампы освещения номерного знака, прикуриватель лампа, омыватели фар
     F25	(7,5A) Габаритные размеры передние/задние (правые), электрический разъем прицепа (габаритный задний правый)
     F26	(7,5A) фары)
     F27	(15A) Steering column adjustment actuator
     F28	(10A) Cigarette lighter, minibar
     F29	(30A) A/C/heater fan motor
     F30	(10A) Комбинация приборов, система кондиционирования, обогрев/вентиляция
     F31	(7,5A / 15A) Правая фара – ближний свет
     F32
     F33	(7.5A) Правый фар — высокий бал	—
     F37	—
     F38	(30A/40A/60A) Air conditioner
     F39	—
     F40	(10A) Sound signals
     F41	(15A) Указатели поворота, лампы комбинации приборов – индикаторы, звуковые сигналы, стеклоочиститель/омыватель ветрового стекла, датчик дождя, обогреватель заднего стекла, двигатель вентилятора охлаждения, система дополнительного отопления/кондиционирования воздуха, омыватели фар, аварийная световая сигнализация
     F42	(7.5A) Нагреватель на обогревателе ветрового стекла
     F43	(7,5A) Мотор насоса на насос WindShield
     F44	(40A).0074
     F45	(15А) Омыватели фар

     Предохранитель под номером 23 отвечает за прикуриватель.

     Type 2

     Diagram

     Decoding

     F1	(7.5A) Direction indicators
     F2	(15A) Horns, heater control unit
     F3	(15A) Стоп-сигналы, комбинация приборов, контроль состояния ламп, обогреватели форсунок омывателя ветрового стекла
     F4	(7,5a) Dowind Beam — правая фара
     F5	(7,5a) Dupipp
     F7	(7.5A) High beam – left headlight, high beam indicator
     F8	(10A) Fog lights
     F9	(30A) Heater fan motor
     F10	(15А) Комбинация приборов и сигнализация
     F11	(40a) Нагреватель заднего стекла
     F12	(10A) Система кондиционирования воздуха, нагреватель
     F13	(40A).
     F14	(15A) Прикуриватель , подсветка перчаточного ящика
     F15	(15A) Габаритный фонарь передний – правый, габаритный фонарь задний, – подсветка номерного знака правая, фонари комбинации приборов
     F15	(15A)0074
     F16	(7.5A) Передний маркер — слева, задний маркер — слева
     F17	(7.5A) задний фонарный фонарь
     F18	3 (7.5A). УПРАВЛЕНИЕ БОЛЬШЕ БОЛЬШЕ. , Кондиционер кондиционер конденсатор мотор вентилятора
     F19	(15A) Трейлер. блок
     F22	(10A) Rear window blinds
     F23	(15A) Interior lamps, anti-theft system, rear seat head restraints, rear window wiper/washer
     F24	(15A ) Reversing lights, electric door mirrors
     F25	(20A) Seat heater
     F26	(15A) Audio system, telephone
     F27	(15A) Interior lamps, luggage compartment lamps, центральный замок, противоугонная система
     F28	—
     F29	(30А) Вентилятор конденсатора кондиционера

     2 Номер предохранителя отвечает за прикуриватель.

     Type 3

     Diagram

     Assignment

     7 8700744 отопитель система, телефон, солнцезащитная шторка — сзади

     F1	(7.5A) Dipped beam – right headlight
     F2	(10A/15A) Cigarette lighter , glove box light, audio system
     F3	(10A) Audio system, heater control, air conditioning
     F4	(15A) Direction indicators, alarm, clock
     F5	( 20 A) Звуковые сигналы, блок управления отопителем, кондиционер
     F6	(7,5A) Указатели поворота — левые
     F7	(7,5A) Ближний свет — левая фара 9007 9 F 9007 8
     (7.5A) Rear window heater, interior rear view mirrors
     F9	(7.5A) Cigarette lighter lamp, license plate lamps, instrument cluster
     F10	Spare
     F11	(7,5 А) Кондиционер
     F12	(10 А) Стоп-сигналы, комбинация приборов, контроль состояния ламп
     F13	(30 А) электродвигатель вентилятора дополнительного отопителя
     20074	(30A) Heater fan motor
     F15	(30A) Windshield wiper motor
     F16	(30A) Rear window heater
     F17	(40A) Air outlet pump motor
     F18	(7. 5A) Габаритный огонь передний левый, габаритный задний левый
     F19	(7.5A) Дальний свет — правая фара
     F20
     F21	(7.5A) Антенна
     F22	(10A) FOG Lights
     F23	(15A). , привод изменения фаз газораспределения, реле свечей накаливания
     F24	(10A) Габаритный огонь передний — левый, габаритный фонарь — левый
     F25	(7,5A) Дальний свет — левая фара, индикатор дальнего света
     F26	(7.5A) SRS Индикатор, блок управления окном, телефон
     F27	(7,5A) Локальные осветительные лампы. фонари
     F29	(15A) Фонари заднего хода, электропривод наружных зеркал, подогрев наружных зеркал, обогрев форсунок омывателя ветрового стекла, датчик положения селектора передач
     F30	(10A) Омыватель фар
     F31	запасной
     F32	(7,5A) Диагностический блок
     F33	(15A) LAMPS, TRANK LAMPS, TRANK	F33	(15A) LAMPS, TRANK LAMPS, TRANK	F33	(15A). (7,5A) Электродвигатели регулировки подголовников, система дневного освещения
     F35	(7,5A) Внутренний фонарь — передний, противоугонная система, блок управления электрооборудованием прицепа

     Предохранитель номер 2 отвечает за прикуриватель.

     Дополнительный блок предохранителей и реле

     Устанавливается в облицовочной части моторного отсека.

     Diagram

     Designation

     1	Electronic engine control unit
     2	ABS/ESP electronic control unit
     3	Relay Box – Includes: Overload/Surge Реле защиты, реле стартера, реле насоса выхлопного воздуха — бензин
     4	Starter relay
     5	Diagnostic connector (DLC)
     F1	(7.5A) Diagnostic connector (DLC)
     F2	(10A) ABS/ESP -petrol
     F3	(10A/25A) Automatic transmission
     F4	(15A) Mercedes 202 engine management system – gasoline
     F5	(20A) Engine management system – gasoline
     F6	(15A) Система управления двигателями — бензин
     F7	(40a). СООБЩЕНИЕ СООБЩЕНИЯ — БЕЗ

     . батарея. Рядом с ним реле бензонасоса.

     Тип 1

     Схема

     Назначение

     3 20a Luke

     F1	25A Аудиосистема
     F2	7.5A Multifunctional control box
     F3	20A Anti-theft system
     F4	7.5A Antenna
     F5	7.5A Interior lamps
     F6	25A Электрооборудование прицепа
     F7	30A Электростеклоподъемники — задние
     F8	30A Электростеклоподъемники — передние
     F10	30A сиденье питания — слева
     F11	. right

     Type 2

     Diagram

     Appointment

     F1	25A Fuel pump
     F2	30A Central locking control unit
     F3	30A Power window (driver’s door)
     F4	40A Central locking control unit
     F5	30A Power window, driver’s side (rear)
     F6	5A Лампа освещения салона — задняя, ​​лампа подсветки задней двери/крышки багажника, сиденья с электроприводом
     F7	5A Противоугонная система
     F8	—
     3 F9	0073 —
     F10	25A Электрический привод левого переднего сиденья
     F11	25A Электрический привод левого переднего сиденья
     F12	25A Нрата. Справа. Справа.	25A Power right front seat
     F14	—
     F15	—
     F16	—
     F17	—

     Тип 3

     Диаграмма

     Декодирование

     .

     F1	25A Сиденье.	25a сиденье питания (слева)
     F4	25A Сиденье мощности (справа)
     F5	25A Audio System
     F6	7,5A
     F6	7,5A CD -0077
     F7	30A Power Windows-Задний
     F8	7.5A Управление системой
     F11	20A Anti-theft system, horns
     F12	20A Seat heater
     F13	20A Luke
     F14	25A Anti-theft system
     F15	Spare
     F16	Spare
     F17	30A Telephone
     F18	25A Trailer electrical equipment
     F19	Запасной



     Нашли ошибку или есть что добавить? Мы приветствуем ваши комментарии.

     S CL Класс W220 Предохранители и реле Расположение Обозначение 2000–2006 гг. — MB Medic

     Главная > Технические характеристики > S CL Класс W220 Предохранители и реле Расположение Обозначение 2000-2006

     Заявление: W220 S430 S500 S55 S600 CL500 CL600 CL55

     Годы: 2000 2001 2002 2003 2004 2005 2006 A 000 545 18 00 W220 215

     Посмотреть уделение FUSE и рели. . Если вы обнаружите перегоревший предохранитель, замените его на предохранитель того же цвета. В классах S и CL используются типы предохранителей, показанные здесь. Если вам нужны предохранители подходящего типа для вашего Mercedes, вы можете заказать на Amazon коробку из 120 предохранителей менее чем за 10 долларов США, см. ссылку здесь.

     РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

     В классе S CL эти предохранители расположены в следующих местах:

     Предохранители с 1 по 27 . Откройте капот и посмотрите рядом с петлей капота со стороны водителя
     . Снимите черную пластиковую крышку, и вы увидите эти предохранители.

     Предохранители в моторном отсеке W220

     Предохранители с 28 по 49, реле O N M L K находятся в моторном отсеке справа/со стороны пассажира. Откройте капот и найдите черную пластиковую крышку рядом с петлей капота со стороны пассажира.

     Предохранители с 50 по 77, реле Q R S T U: расположены в блоке предохранителей и реле под задним сиденьем со стороны пассажира. Снимите заднее сиденье, и вы увидите эти предохранители и реле.

     СПИСОК ПРЕДОХРАНИТЕЛЕЙ

     Вот список предохранителей вашего автомобиля класса S/CL. Как я упоминал выше, некоторые слоты могут быть пустыми. В вашем автомобиле не будет всех предохранителей из этого списка.

     Номер предохранителя	Система
     Ф 9, Ф 46	Подвеска ABC
     Ф 13, Ф 80	Регулируемое зеркало, левое
     Ф 39, Ф 80	Регулируемое зеркало, правое
     Ф 3, Ф 4, Ф 78	Регулируемая рулевая колонка
     Ф 9, Ф 32, Ф 46	Пневматическая подвеска
     Ф 32	Компрессор пневматической подвески
     Ф 60	Антенный усилитель
     Ф 51, Ф 78, Ф 80	Противоугонная система
     Ф 33, Ф 47, Ф 82	Автоматический контроль температуры
     Ф 13, Ф 39	Наружное зеркало с автоматическим затемнением
     Ф 77	Внутреннее зеркало с автоматическим затемнением
     ф33	Двигатель вентилятора AC
     ф24	Автомобильная аудиосистема
     ф23	CD-чейнджер
     Ф 83	Центральный блок управления
     Ф 62	Центральный замок
     Ф 86	Прикуриватель, передний
     Ф 72, Ф 74	Прикуриватель, задний, левый/правый
     Ф 76	Холодильник
     Ф 78	Круиз-контроль
     Ф 81, Ф 84	Диагностический разъем
     Электронный предохранитель	Фара ближнего света, левая/правая
     Ф 36, Ф 80	Дистроник
     Ф 77	Лампа купольная
     Ф 13, Ф 64	Регулировка сиденья водителя
     Ф 13, Ф 64	Обогрев сиденья водителя
     Ф 64	Вентиляция сиденья водителя
     Ф 11, Ф 60	Электронный сбор платы за проезд
     Ф 30, Ф 44, Ф 87	Вентилятор двигателя
     F 29, F 30 или F 43, F 44 или F 87, F 88	АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ
     Ф 29, Ф 30, Ф 43, Ф 44, Ф 78, Ф 87, Ф 88	Блок управления двигателем
     Ф 13, Ф 39, Ф 72, Ф 74	Входные фонари
     Ф 2, Ф 34, Ф 80	ЭСП
     Ф 13, Ф 39	Индикаторы наружных зеркал, левый/правый
     Ф 28	Рога для фанфар
     Электронный предохранитель	Противотуманная фара, передняя левая/правая
     Ф 13, Ф 39	Складное наружное зеркало
     Ф 39, Ф 66	Обогрев сиденья переднего пассажира
     Ф 66	Вентиляция сиденья переднего пассажира
     Электронный предохранитель	Передний габаритный фонарь, левый/правый
     Ф 52, Ф 91*	Топливный насос
     Ф 77	Пульт дистанционного управления воротами гаража
     Электронный предохранитель	Освещение вещевого ящика
     Ф 80,	Система предупреждения об опасности Электронный предохранитель
     Электронный предохранитель	Система очистки фар
     Ф 40	Фара – регулировка угла наклона F 40
     Ф 13, Ф 39	Зеркало с подогревом
     Ф 41, Ф 80	Усилитель отопителя
     Ф 49	Катушки зажигания
     Ф 78	Замок зажигания
     Ф 79, Ф 84, Ф 85	Комбинация приборов
     Ф 63	Интерактивное сиденье
     Ф 13, Ф 77	Регулятор внутреннего зеркала заднего вида
     Ф 77	Датчик движения салона
     Ф 58	Бесключевой доступ
     Электронный предохранитель	Фара дальнего света, левая/правая
     Ф 77	Зеркало для макияжа
     Ф 22	Навигационная система
     Ф 75, Ф 80	Парктроник
     Ф 39, Ф 66	Регулировка сиденья пассажира
     Ф 13, Ф 39, Ф 62, Ф 72, Ф 74	Силовой замок
     Ф 13	Электростеклоподъемник сиденья водителя
     Ф 13, Ф 39	Электростеклоподъемник пассажирского сиденья
     Ф 13, Ф 72	Стеклоподъемник задний левый
     Ф 13, Ф 74	Стеклоподъемник задний правый
     Ф 77	Датчик дождя/дальнего света
     Ф 77	Лампа для чтения
     Ф 69, Ф 68	Задний кондиционер
     Электронный предохранитель	Задний противотуманный фонарь
     Ф 62, Ф 80	Расцепитель задней головки
     Ф 62, Ф 72. Ф 74. Ф 80	Регулировка подголовника заднего сиденья
     Ф 67, Ф 72, Ф 74	Регулировка заднего сиденья
     Ф 67, Ф 72, Ф 74	Обогрев заднего сиденья
     Ф 67	Вентиляция заднего сиденья
     Электронный предохранитель	Задний габаритный фонарь, левый/правый
     Ф 50, Ф 80	Шторка заднего стекла
     Ф 53, Ф 82	Обогреватель заднего стекла
     Электронный предохранитель	Освещение номерного знака
     Ф 13, Ф 57, Ф 62	Дистанционное закрывание и блокировка крышки багажника
     Ф 13, Ф 62	Дистанционное открывание крышки багажника
     Электронный предохранитель	Фонарь заднего хода
     Ф 19, Ф 71, Ф 73	Преднатяжитель ремня безопасности
     Ф 64, Ф 66	Система комфортной посадки ремней безопасности
     Ф 17	Система блокировки ремня безопасности
     Ф 77	Подъемно-сдвижной люк
     Ф 25	Звуковая система
     Ф 35, Ф 78	Обогрев рулевого колеса
     Ф 78	Модуль рулевой колонки
     F 16	Выключатель сигнала остановки
     Ф 59	Такси
     Ф 18, Ф 61	Телефонные системы/аварийный вызов
     Ф 70	Система контроля давления в шинах
     f54, F 55, F 56	Тягово-сцепное устройство
     Ф 55	Блок питания прицепа
     Ф 37	Управление коробкой передач
     Ф 38, Ф 62	Внутренний неблокирующий выключатель багажника
     Электронный предохранитель	Освещение багажника
     Электронный предохранитель	Указатели поворота
     Ф 23	ТВ/задний ТВ
     Ф 61	Система голосового управления
     Ф 5, Ф 78	Стеклоочистители
     Ф 10	Омыватель ветрового стекла
     F 1	Обогрев ниши стеклоочистителя
     ЭЛЕКТРОННЫЕ ПРЕДОХРАНИТЕЛИ	Фонарь передний габаритный левый/правыйПодсветка вещевого ящика Система предупреждения об опасности (мигалка) Система очистки фар (дальний) Лампа дальнего света левая/правая (ближний) приглушенный свет Передняя противотуманная фара — левая/правая Задний противотуманный фонарь Задний габаритный фонарь левый/правый Освещение номерного знака Фонарь заднего хода (фонари заднего хода) Задние фонари левые/правые Габаритные огни левый/правый Проблесковые маячки указателей поворота Освещение багажника Указатели поворота



     РЕЛЕ

      Письмо реле – Описание

     A Обогрев стеклоочистителя, конечное положение
     B Стержень 15
     C Стойка крепления 15 R
     D Обшивка рулевой колонки горизонтальная 1
     E Обшивка рулевой колонки горизонтальная 2
     F Циркуляционный насос
     G Скорость стеклоочистителя 1 / 2
     H Стеклоочиститель ВКЛ/ВЫКЛ I Обшивка рулевой колонки вертикальная 1
     J Обшивка рулевой колонки вертикальная 2 Реле в моторном отсеке, справа Нет Описание
     K Motronic / шасси
     L Дроссель
     M Система управления дизелем
     N Насос вторичного воздуха
     O Пневматическая подвеска
     P Реле звукового сигнала под задним сиденьем, справа Нет Описание
     Q Задняя шторка
     R Защита от буксировки EDW S Соединительная скоба 15
     T Топливный насос
     U Реле обогрева заднего стекла в моторном отсеке, только 12-цилиндровый / AMG
     V Motronic
     W Наддувочный воздух насоса охлаждающей жидкости
     X Топливный насос AMG

     Ниже представлена ​​таблица цветов и соответствующей силы тока.

     5 бежевый

     7,5 коричневый

     10 красных

     15 синий

     20 желтых

     25 белый

     30 зеленый

     40 янтарный

     50 красных

     60 синий

     Классы S и CL всегда были флагманскими автомобилями Mercedes-Benz. На момент производства на них всегда были самые передовые технологии, и W220 ничем не отличался. У них так много электроники, что предохранители не могут перегореть. Имейте в виду, что при нормальной работе определенной цепи предохранитель не сгорит. Поэтому, если вы обнаружите перегоревший предохранитель, и он снова перегорит вскоре после его замены, вам следует искать основную проблему в соответствующей цепи. Мы предоставили список ниже, который должен охватывать все классы CL и S 2000-2006 годов. Если вы обнаружите какие-либо расхождения, оставьте комментарий внизу страницы.

     Лучший способ проверить предохранители — снять их и провести визуальный осмотр. Вы увидите оборванный провод между двумя клеммами, если он перегорел.

     Предыдущие проблемы с двигателем Mercedes Benz с балансировочным валом. Как проверить по ВИН. MB Medic

     Расположение на карте Обозначение Схема

     Предохранители

     на Mercedes Benz E Class W210 расположены в нескольких местах. Сначала мы покажем вам, где находится блок предохранителей в вашем E Class. Также можно посмотреть список всех предохранителей, их обозначение и расположение. Блоки предохранителей, показанные ниже, относятся к моделям E320 E420 E430 E55 AMG 1996, 1997, 1998, 1999, 2000, 2001, 2002 годов выпуска.

     Главный блок предохранителей в моторном отсеке

     Главный блок предохранителей расположен с левой стороны в моторном отсеке рядом с ветровым стеклом. Вот расположение предохранителей в главном блоке предохранителей.



     Функция	Предохранитель №
     АБС/ESP	19,(11)*
     Регулируемое зеркало со стороны водителя	16,(3)*
     Регулируемое зеркало со стороны пассажира	(1,3)*
     Регулируемая рулевая колонка	(8,9,13,14)*
     ОБЪЯВЛЕНИЕ (SE)	4
     Системы подушек безопасности	10,13
     Система охранной сигнализации (SE)	41,(5,11,19)*
     Автомат. комфортный ремень безопасности (SE)	12
     Автомат. диммирование доп. зеркало (СЭ)	(4)*
     Автомат. затемнение внутр. зеркало (СЭ)	(4)*
     Автомат. контроль температуры	4,7
     Двигатель вентилятора переменного тока	4,7
     Центральный замок	16,41,(1,4,5,19)*
     Прикуриватель	2 или 5
     КОМАНДА (SE)	(5)*
     Комфортный замок	16,41,(1,4,19)*
     Холодильник (SE)	(10)*
     Светильники Coutesy	16,18,(1,2,19)*
     Потолочные светильники	(3,4,19)*
     Стеклоподъемник со стороны водителя	16,(3)*
     Электронный звонок	(15)*
     Вентилятор двигателя	20
     Система остаточного тепла двигателя	4,7,(5,19)*
     Фанфары	40,41
     Складное наружное зеркало (SE)	14
     Топливный насос	(6)*
     Механизм открывания гаражных ворот	(4)*
     Освещение вещевого ящика	3
     Проблесковый маячок	41
     Проблесковый маячок	3,41
     Линейка ксеноновых фар (SE)	15
     Омыватель фар (SE)	41,45
     Зеркало с подогревом со стороны водителя	16
     Зеркало с подогревом, сторона пассажира	(1)*
     Обогрев заднего стекла	41,(19)*
     Бустер с подогревом (SE)	15
     Комбинация приборов	4,7
     Система языкового контроля	4,7,10(15)*
     Фиксатор — задняя часть	41,(5,19)*
     Косметические зеркала	(4)*
     Многофункциональное рулевое колесо	10
     Парктроник (SE)	15
     Стеклоподъемник со стороны пассажира	(1,3)*
     Стеклоподъемник задний левый	18,(3)*
     Стеклоподъемник задний правый	(2,3)*
     Радио	(5)*
     Датчик дождя (SE)	(4)*
     Расцепитель задней головки	41,(5,19)*
     Задняя розетка (модель T)	11
     Задний фонарь для чтения (SE)	11,(3)*
     Стеклоочиститель заднего стекла (модель T)	12,41,44,(19)*
     Удаленная разблокировка багажника	(3,5,19)*
     Распознавание передачи заднего хода	(3)*
     Регулировка сиденья Память	16,(1,8,9,13,14)*
     Обогреватель сиденья (SE)	12,(17,18)*
     Вентиляция сиденья (SE)	(3)*
     Звуковая система	(16)*
     Замок руля	9
     Солнцезащитная шторка для заднего стекла (SE)	12
     Система помощи при закрывании задней двери (модель T)	(5,7,19)*
     Текефонные системы (SE)	(15)*
     Подъемно-сдвижная крыша (SE)	41,(4)*
     Датчик давления в шинах (SE)	14,(15)*
     Блок питания прицепа (SE)	(12)*
     Освещение багажника	(3,19)*
     Сигнал поворота, поп. разр. индикаторная лампа	3,41
     ТВ/Видео (SE)	(10)*
     Водонагреватель омывателя	42
     Стеклоомыватель	41,43,(5,19)*
     Стеклоочиститель	3,41,44

     Предохранители в дополнительном блоке предохранителей, расположенном сбоку приборной панели.

     Для доступа к этим предохранителям откройте дверь водителя и снимите крышку боковой панели приборов.

     Вот изображение блока предохранителей



     Предохранитель	Номинальный ток	Функция
     1	—	Не назначен
     2	15	Стоп-сигнал/(Темпомат-круиз-контроль)
     3	7,5	Правый дальний свет
     4	15	Фонарь заднего хода/указатель поворота _ (управление, задний стеклоочиститель/управление зеркалом заднего вида, система помощи при парковке)
     5	7,5	Левый дальний свет
     6	15	Правый ближний свет
     7	7,5	Боковина правого стояночного/заднего фонаря
     8	15	Левый ближний свет
     9	15	Противотуманная фара
     10	7,5	Габаритный фонарь левый/задний фонарь
     11	7,5	Освещение номерного знака/приборной панели/подсветка символов
     12	7,5	Задний противотуманный фонарь

      Предохранители под задним сиденьем.



     Третье расположение предохранителей — под задним сиденьем вашего E Класса. Для доступа к предохранителям придется снять заднее сиденье. Под вашим задним сиденьем в обоих углах автомобиля вам нужно будет нажать на это:



     Или вы можете посмотреть ролик UrbanBoondocker на YouTube, в котором показано, как снять заднее сиденье.




     На этом изображении крупным планом показано расположение предохранителей в блоке предохранителей под задним сиденьем.

     Список предохранителей в блоке предохранителей под сиденьем показан ниже.



     Функция	Предохранитель №
     Регулируемые зеркала	1,3,(16)*
     Регулируемая рулевая колонка	8,9,13,14
     ОБЪЯВЛЕНИЕ (SE)	(4)*
     Система охранной сигнализации (SE)	5,11,19,(41)*
     Автомат. диммирование доп. зеркало (СЭ)	4
     Автомат. затемнение внутр. зеркало (СЭ)	4
     Центральный замок	1,4,5,19,(16,41)*
     КОМАНДА (SE)	5
     Комфортный замок	1,4,19,(16,41)*
     Освещение салона	1,2,19,(16,18)*
     Потолочные светильники	3,4,19
     Электронный звонок	15
     Топливный насос	6
     Механизм открывания гаражных ворот	4
     Зеркало с подогревом, сторона пассажира	1
     Обогрев заднего стекла	19,(41)*
     Система языкового контроля	15,(4,7,10)*
     Блокировка обратной связи	5,19,(41)*
     Косметические зеркала	4
     Электрические стеклоподъемники	1,2,3,(16,18)*
     Радио	5
     Датчик дождя (SE)	4
     Расцепитель задней головки	5,19,(41)*
     Задний фонарь для чтения (SE)	3,(11)*
     Стеклоочиститель заднего стекла (модель T)	19,(12,41,44)*
     Удаленная разблокировка багажника	3,5,19
     Распознавание передачи заднего хода	3
     Регулировка сиденья Память	1,8,9,13,14,(16)*
     Обогреватель сиденья (SE)	17,18,(12)*
     Вентиляция сиденья (SE)	3
     Звуковая система	16
     Система помощи при закрывании задней двери (модель T)	5,7,19
     Телефонные системы (SE)	15
     Подъемно-сдвижная крыша (SE)	4,(41)*
     Датчик давления в шинах (SE)	15,(14)*
     Блок питания прицепа (SE)	12
     Освещение багажника	3,19
     ТВ/Видео (SE)	10
     Стеклоомыватель	5,19,(41,43)*

     При замене предохранителей убедитесь, что они заменены предохранителями того же номинала.
