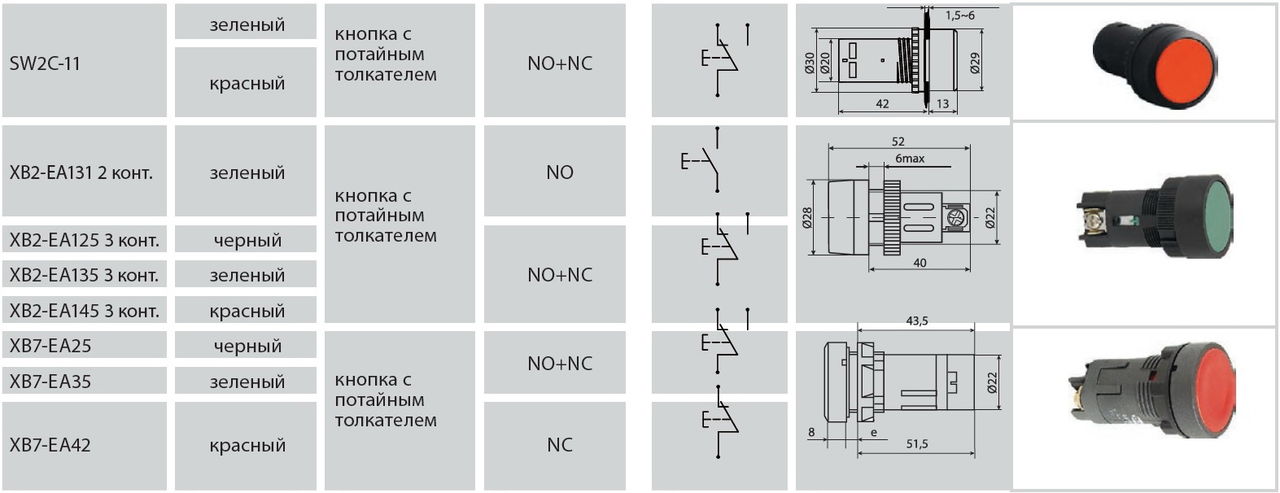

Схемы подключений розеток и кнопок управления
Схемы электрических подключений
- Электросхемы подключений
Продолжаю представлять различные схемы подключений установочных электроприборов. В предыдущей статье вы можете посмотреть 18 схем подключений выключателей. В этой статье можно посмотреть Схемы подключений розеток и кнопок управления и почитать об их назначении.
Содержание схем подключений размещенных в этой статье:
- Розетка без заземления;
- Розетка с заземлением;
- Кнопка таймера с подсветкой;
- Кнопка управления жалюзи;
- Кнопка звонка;
- Кнопка звонка с подсветкой 12 Вольт;
- Кнопка звонка с подсветкой 220 Вольт;
- Кнопка автоматического открывания двери.
Розетка без заземления
Схема подключения простой бытовой розетки на 220 вольт. К розеточным клеммам подключаются два питающих провода.
Один фазный провод (L), второй рабочий нулевой провод (L). Нет никакой разницы кокой провод, к какой клемме подключать.
Розетка с заземлением
Схема подключения розетки с заземлением. Заземление это защитный проводник, к которому подключаются все токопроводящие корпуса оборудования и приборов. На схеме защитный проводник обозначается (PE).Для подключения защитного проводника в розетке есть специальный контакт. Цвет провода для использования в качестве защитного проводника желто- зеленый.
Кнопка таймера с подсветкой
Таймер это устройство, подключаемое в электросеть для автоматического включения освещения в заданное время. Время включения устанавливается на таймере.
Работает эта схема следующим образом. Вы включаете выключатель, но контакты таймера разомкнуты, и свет не загорается. В нужное время таймер замыкает контакты, и свет загорается.
Кнопка управления жалюзи
Кнопка управления жалюзи это двухконтактный прерыватель, который одновременно соединяет/размыкает фазный и нулевой рабочий проводники, идущие от электропитания до двигателя управляющего движением жалюзи.
Кнопка звонка
Кнопка звонка кратковременно соединяет фазный (L) провод питания звонка и звонок звонит. Важно разрывать фазный проводник, а не нулевой.
Кнопка звонка с подсветкой 12 Вольт
Это специальная кнопка для управления звонком рассчитанным для работы от 12 Вольт. Подключение осуществляется через понижающий трансформатор 220/12 Вольт. Кнопка разрывает фазный провод, идущий от электропитания к звонку.
В кнопке находится светодиодная подсветка. Светодиод подключается к фазному и нулевому проводам, идущим от электропитания. Светодиод горит, когда кнопка разъединена. Когда кнопка замыкается, звонок звонит, светодиод гаснет.
Кнопка звонка с подсветкой 220 Вольт
То же, что и кнопка звонка с подсветкой на 12 Вольт, только без понижающего трансформатора.
Кнопка автоматического открывания двери
Кнопка автоматического открывания двери замыкает и размыкает фазный проводник, питающий реле, которое управляет движением язычка замка.
При замыкании кнопки реле срабатывает, язычок замка задвигается, и дверь можно открывать. При размыкании кнопки, язычок замка выдвигается на место и дверь можно закрывать.
На этом схемы подключений розеток и кнопок управления все!
