Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Различают полные и линейные принципиальные схемы.

Обозначения выключателей на схемах

Обозначение трехполюсного рубильника на однолинейной схеме имеет кардинальные отличия от однополюсных моделей. Приводится в действие механическим, либо электрическим способом. Виды контакторов На рисунке изображён двухконтактный переключатель. С — отображение катушки устройства с механической блокировкой.

Буквой B на электросхемах выполняют преобразователи неэлектрической величины в электрическую микрофоны, фотоэлементы, тепловые датчики, пьезоэлементы, датчики давления, датчики скорости, звукосниматели, детекторы.

Знак обозначения мобильных контактов Функции деталей со стационарными контактами Обозначения элементов электроснабжения на однолинейных схемах отображают только силовые элементы. Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т.

Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов. Лампы УГО принципиальных электросхем Обозначения на принципиальных электрических схемах изображают разъёмы, предохранители, клеммы, ёмкости.

Общие правила построения обозначений контактов 1.

Самые популярные документы раздела

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом

Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.

Нормативные документы

Служит автоматической защитой электрической сети от аварий, короткого замыкания.

Функциональный На плане указывают основные узлы электроустройства. Для изображения основных базовых функциональных признаков коммутационных устройств применяют условные графические обозначения контактов, которые допускается выполнять в зеркальном изображении: 1 замыкающих 3 переключающих 4 переключающих с нейтральным центральным положением 1. Источники питания.

Бывают для открытой и скрытой проводки, с различными степенями защиты — для нормальных условий эксплуатации, влаго- пылезащищенные и т. Буквенные обозначения элементов на зарубежных схемах аналогичны. УГО переключателя схоже на обычный выключатель, имеет два направления действия, что отображено на схемах.

В — УГО воспринимающей части электротепловой защиты. Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами.

Заключение

Определение понятия электрической схемы, согласно ГОСТ 2. Таблица 4 Обозначение 1. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом.

Чертёж представляет определённое количество прямоугольников, между которыми проведены связующие линии. Схема подключения розеток в квартире Виды и типы электрических схем На электрических схемах требуется размещать кодировку элементов. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Данный символ может использоваться для любых положений РО, указанных в пункте D. D — контакты коммутационных приборов:.

2. Примеры построения обозначений контактов коммутационных устройств

При необходимости указания ограничения движения привода переключателя применяют диаграмму положения, например: 1 привод обеспечивает переход подвижного контакта переключателя от позиции 1 к позиции 4 и обратно 2 привод обеспечивает переход подвижного контакта от позиции 1 к позиции 4 и далее в позицию 1; обратное движение возможно только от позиции 3 к позиции 1 2. Переключатель двухполюсный шестипозиционный, в котором третий контакт верхнего полюса срабатывает раньше, а пятый контакт- позже, чем соответствующие контакты нижнего полюса 9.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа	Краткое описание
2.710 81	В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68	Требования к размерам отображения элементов в графическом виде.
21.614 88	Принятые нормы для планов электрооборудования и проводки.
2. 755 87	Отображение на схемах коммутационных устройств и контактных соединений
2.756 76	Нормы для воспринимающих частей электромеханического оборудования.
2.709 89	Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85	Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

• Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

• А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
• В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
• С – Отображение исполнительных механизмов (ИМ).
• D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:

1. Происходит открытие РО
2. Закрытие РО
3. Положение РО остается неизменным.

• Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
• F- Принятые отображения линий связи:

1. Общее.
2. Отсутствует соединение при пересечении.
3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

• A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
• В – значок электричества, отображающий переменное напряжение.
• С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
• D – Отображение аккумуляторного или гальванического источника питания.
• E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

• А – Общее отображение, принятое для различных видов электрических связей.
• В – Токоведущая или заземляющая шина.
• С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
• D — Символ заземления.
• E – Электрическая связь с корпусом прибора.
• F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
• G – Пересечение с отсутствием соединения.
• H – Соединение в месте пересечения.
• I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

• А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
• В – УГО воспринимающей части электротепловой защиты.
• С – отображение катушки устройства с механической блокировкой.
• D – контакты коммутационных приборов:

1. Замыкающие.
2. Размыкающие.
3. Переключающие.

• Е – Символ для обозначения ручных выключателей (кнопок).
• F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

• A – трехфазные ЭМ:

1. Асинхронные (ротор короткозамкнутый).
2. Тоже, что и пункт 1, только в двухскоростном исполнении.
3. Асинхронные ЭМ с фазным исполнением ротора.
4. Синхронные двигатели и генераторы.

• B – Коллекторные, с питанием от постоянного тока:

1. ЭМ с возбуждением на постоянном магните.
2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

• А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
• В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
• С – Отображение двухкатушечного трансформатора.
• D – Устройство с тремя катушками.
• Е – Символ автотрансформатора.
• F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

1. Счетчик электроэнергии.
2. Изображение амперметра.
3. Прибор для измерения напряжения сети.
4. Термодатчик.
5. Резистор с постоянным номиналом.
6. Переменный резистор.
7. Конденсатор (общее обозначение).
8. Электролитическая емкость.
9. Обозначение диода.
10. Светодиод.
11. Изображение диодной оптопары.
12. УГО транзистора (в данном случае npn).
13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

• А – Общее изображение ламп накаливания (ЛН).
• В — ЛН в качестве сигнализатора.
• С – Типовое обозначение газоразрядных ламп.
• D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

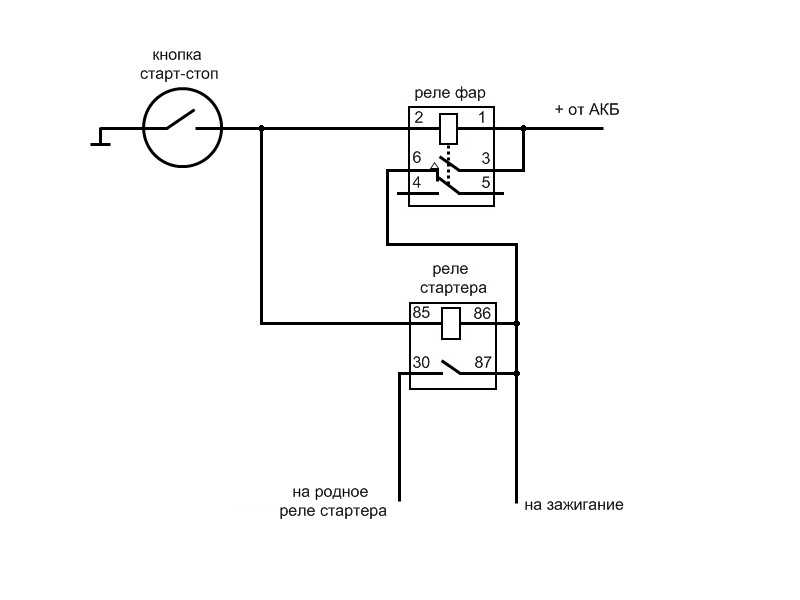

Кнопка с фиксацией обозначение на схеме гост

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, переключателей, электромагнитных реле построены на основе символов контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За исходное положение замыкающих контактов на электрических схемах принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений.

Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на символе его неподвижной части (рис. 2, ж, и).

Последние два УГО на электрических схемах используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.

Условное графическое обозначение выключателей на электрических схемах (рис. 3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В (SB), автоматические — буквой F (SF), все остальные — буквой А (SA).

Если в выключателе несколько контактов, символы их подвижных частей на электрических схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных переключателей (рис. 4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение).

Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).

Многопозиционные переключатели (например, галетные) обозначают, как показано на рис. 7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи в и г, в третьем — в и г, в четвертом — б и г.

Источник: electricalschool.info

5. Выключатели и переключатели

Условные графические обозначения коммутационных изделий [4] — выключателей, переключателей и электромагнитных реле построены на основе символов контактов: замыкающих (рис. 5.1, б), размыкающих (в, г) и переключающих (г, е). Контакты, одновременно замыкающие или размыкающие две цени, обозначают, как показано на рис. 5.1, ж, и.

За исходное положение замыкающих контактов принято разомкнутое состояние коммутируемой электрической цепи, размыкающих — замкнутое, переключающих — положение, в котором одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать только в зеркальном или повернутом на 90° положениях.

Стандартизованная система УГО предусматривает отражение и таких конструктивных особенностей, как неодновременность срабатывания одного или нескольких контактов в группе, отсутствие или наличие фиксации их в одном из положений. Так, если необходимо показать, что контакт замыкается или размыкается раньше других, символ его подвижной части дополняют коротким штрихом, направленным в сторону срабатывания (рис. 5.2, а, б), а если позже, — штрихом, направленным в обратную сторону (рис. 5.2, в, г). Отсутствие фиксации в замкнутом или разомкнутом положениях (самовозврат) обозначают небольшим треугольником, вершина которого направлена в сторону исходного положения подвижкой части контакта (рис. 5.2, д, в), а фиксацию — кружком на символе его неподвижной части (рис. 5.2, ж, и). Последние два УГО используют в тех случаях, если необходимо показать разновидность коммутационного изделия, контакты которого этими свойствами обычно не обладают.
Условное графическое обозначение выключателей (рис. 5.3) строят на основе символов замыкающих и размыкающих контактов. При этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буквой S, а если в цепь питания — буквой Q. Способ управления находит отражение во второй букве кода: кнопочные выключатели и переключатели обозначают буквой В

Если в выключателе несколько контактов, символы их подвижных частей располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 5.3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из двух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позже другого. Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с каким-либо органом управления, о чем свидетельствует отрезок штриховой линии. При изображении контактов в разных участках схемы принадлежность их одному коммутационному изделию традиционно отражают в буквенно-цифровом позиционном обозначении (SA4. 1, SA4.2, SA4.3).

Аналогично, на основе символа переключающего контакта, строят условные графические обозначения двухпозиционных переключателей (рис. 5.4, SA1, SA4). Если же переключатель фиксируется не только в крайних, но и в среднем (нейтральном) положении, символ подвижной части контакта помешают между символами неподвижных частей, возможность поворота его в обе стороны показывают точкой (SA2 на рис. 5.4). Так же поступают и в том случае, если необходимо показать на схеме переключатель, фиксируемый только в среднем положении (см. рис. 5.4, SA3).

Отличительный признак УГО кнопочных выключателей и переключателей — символ кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5.5). При этом если условное графическое обозначение построено на базе основного символа контакта (см. рис. 5.1), то это означает, что выключатель (переключатель) не фиксируется в нажатом положении (при отпускании кнопки возвращается в исходное положение). Если же необходимо показать фиксацию, используют специально предназначенные для этой цели символы контактов с фиксацией (рис. 5.6). Возврат в исходное положение при нажатии другой кнопки переключателя показывают в этом случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, противоположной символу кнопки (см. рис. 5.6, 5В1.1, SB12). Если же возврат происходит при повторном нажатии кнопки, знак фиксирующего механизма изображают взамен линии механической связи (SB2).
Многопозициоиные переключатели (например, галетные) обозначают, как показано на рис. 5.7. Здесь SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — переключатели с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от них. Условное графическое обозначение отдельных контактных групп изображают на схемах в одинаковом положении, принадлежность к одному переключателю традиционно показывают в позиционном обозначении (см. рис. 5.7, SA1.1, SA1.2).

Для изображения многопозиционных переключателей со сложной коммутацией ГОСТ предусматривает несколько способов. Два из них показаны на рис. 5.8. Переключатель SA1 — на 5 положений (они обозначены цифрами; буквы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Переключатель SA2 — на 4 положения. В первом из них замыкаются цепи а и б (об этом говорят расположенные под ними точки), во втором — цепи е и г, в третьем — в и г, в четвертом — б и г.

Источник: radio-hobby.org

Что такое переключатели, включатели и выключатели, их виды и обозначение

Коммутационные устройства — это большая группа элементов электро- и радиоаппаратуры, предназначенных для включения, выключения и переключения различных электрических цепей (выключатели, переключатели, реле и т. п.). Любой из этих элементов содержит одну или несколько групп контактов и механизм, с помощью которого они могут быть замкнуты или разомкнуты.

Условные графические обозначения подавляющего большинства выключателей, переключателей и реле построены на основе базовых символов замыкающего, размыкающего и переключающего контактов и их разновидностей.

Рис. 1. Выключатель и условное обозначение на схемах.

Выключатели

Выключатели используют для соединения и разъединения электрических цепей. У этих изделий два рабочих положения: «включено» и «выключено». Соединение и разъединение цепи (замыкание и размыкание) осуществляется подвижным контактом, который либо постоянно соединен с одним из неподвижных контактов, а с другим соединяется при установке ручки переключателя в положение «включено», либо выполнен в виде перемычки, соединяющей неподвижные контакты в этом же положении.

Однако независимо от конструкции коммутационного узла замыкающий контакт изображают на схемах одинаково — в виде наклонной линии в разрыве линии электрической связи (рис. 1 слева).

В отличие от замыкающего контакта, который всегда показывают в разомкнутом положении, размыкающий контакт изображают в замкнутом положении. ГОСТ 2.755—74 устанавливает три равноправных символа такого контакта (рис. 1 справа), однако в пределах одной схемы рекомендуется пользоваться каким-либо Одним из них. Н

аправление движения подвижного контакта (как размыкающего, так и замыкающего) из начального положения в конечное стандарт не устанавливает (за исключением случаев, о которых будет сказано далее).

Сложные выключатели, предназначенные для одновременной коммутации нескольких электрических цепей, могут содержать несколько замыкающих или размыкающих контактов или их комбинации.

При совмещенном изображении такого выключателя (т. е. в одном месте схемы) линии, обозначающие подвижные контакты, изображают параллельно одна другой и соединяют символом механической связи — двумя сплошными линиями. Символы двух таких выключателей приведены на рис. 2. Первый из них (рис. 2,а) содержит два замыкающих контакта.

Рис. 2. Сложные выключатели.

Им можно включить (замкнуть) две электрические цепи, например оба провода сетевого питания прибора или по одному проводу в цепях питания сразу двух приборов. С помощью второго выключателя (рис. 2,6) можно, например, включить питание измерительного прибора и одновременно разомкнуть чувствительный стрелочный измеритель тока.

Если по каким-либо причинам контактные группы сложного выключателя приходится изображать в разных частях схемы, каждый из символов подвижных контактов снабжают отрезком штриховой линии механической связи, а принадлежность к одному изделию указывают в позиционном обозначении (рис. 2,в, контактные группы SA1.1, SA1.2 и SA1.3 принадлежат выключателю SA1).

Говоря о символах замыкающего и размыкающего контактов, мы имели в виду, что их подвижные части могут быть зафиксированы как в замкнутом, так и в разомкнутом положениях. Однако есть выключатели, у которых в одном из этих положений контакты не фиксируются, т. е. после устранения действующей на них силы они возвращаются в исходное состояние.

Такие контакты изображают на схемах иначе. Если хотят показать, что контакт не фиксируется в замкнутом положении, на конце линии электрической связи, символизирующем неподвижный контакт, изображают небольшой треугольник,’ вершина которого как бы отталкивает символ подвижного контакта (рис. 3,а). Аналогично поступают и с символом размыкающего контакта, не фиксирующегося в разомкнутом положении (рис. 3,6).

Рис. 3 и Рис. 4. Сдвоенные выключатели.

Среди выключателей есть и такие, у которых один подвижный контакт может одновременно замыкать или размыкать две электрические цепи. Символы такого контакта наглядно передают эту идею (рис. 4,в — контакт с двойным замыканием, рис. 4, б — с двойным размыканием).

Стандарт ЕСКД предусматривает обозначение и таких особенностей выключателей, как неодновременность срабатывания контактов в группе, наличие фиксации в замкнутом или разомкнутом положении контактов выключателей, управляемых кнопками (имеется в виду, что в обычном исполнении такие коммутационные изделия не имеют фиксации), чувствительность к воздействию внешних факторов и т. д.

Отличительным признаком контакта, срабатывающего раньше остальных, является короткая черточка на конце символа подвижного контакта, направленная в сторону его движения при срабатывании. Обозначение срабатывающего с опережением замыкающего контакта показано на рис. 4,а, размыкающего — на рис. 4,б. Если же необходимо указать, что контакт, наоборот, срабатывает позже других в группе, черточку направляют в противоположную сторону (рис. 4,в, г).

Рис. 5. Обозначение срабатывающего с опережением замыкающего контакта.

Символы контактов без самовозврата после срабатывания используют в обозначениях кнопочных выключателей, поэтому, кроме знака отсутствия самовозврата (небольшой кружок на символе неподвижного контакта) в них вводят и символ ручного привода — кнопки.

Рис. 6. Обозначение кнопочных выключателей.

Для примера на рис. 6,а приведено условное обозначение кнопочного выключателя с возвратом в исходное положение путем вытягивания кнопки, на рис. 6,6 — с возвратом посредством повторного нажатия на кнопку, а на рис. 6,а — с возвратом посредством отдельного привода, например нажатием специальной кнопки «Сброс».

Признаком контактов, автоматически возвращающихся в исходное положение при перегрузке цепи или превышении допустимых пределов изменения внешних факторов (например, температуры), является знак в виде небольшого прямоугольника на символе подвижного контакта.

Физическую величину, под действием которой контакт возвращается в исходное положение, обозначают общепринятым буквенным символом и математическим знаком «>» (больше) или « » (см. рис. 7,а), то это означает, что он реагирует на превышение напряжения сверх допустимого уровня, а этот же буквенный символ со знаком « PCBWay — всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотрщик Gerber-файлов от PCBWay!

Источник: radiostorage. net

Стандартные условные графические и буквенные обозначения элементов электрических схем.

С ДРУГОГО САЙТА:

Условные графические обозначения в электрических схемах

Рано или поздно, занимаясь проведением электромонтажных или электроремонтных работ приходиться иметь дело с электрическими схемами, которые содержат множество буквенно-цифровых и условно графических обозначений. О последних и пойдет разговор в этой статье. Существует большое количество видов элементов электрических схем, имеющих самые разные функции, поэтому, нет единого документа, определяющего правильность графического обозначения всех элементов, которые можно встретить на схемах. Ниже, в таблицах приведены некоторые примеры условных графических изображений электрооборудования и проводок, элементов электрических цепей на схемах, взятых из различных действующих в настоящее время документов. Скачать бесплатно нужный ГОСТ целиком можно, перейдя по ссылкам внизу страницы.

Скачать бесплатно ГОСТ

• ГОСТ 21.614Изображения условные графические электрооборудования и проводок в оригинале

• ГОСТ 2.722-68Обозначения условные графические в схемах. Машины электрические

• ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

• ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные

• ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения

Скачать книгу.

Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 — 81)

Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы , в пределах группы элементов , имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.

Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.

Преобразователи неэлектрических величин в электрические
(кроме генераторов и источников питания) или наоборот

Схемы интегральные,
микросборки

Разрядники,предохранители,
устройства защитные

Элементы индикаторные и сигнальные

Реле, контакторы, пускатели

Приборы, измерительное оборудование

Выключатели и разъединители в силовых цепях

Устройства коммутационные в цепях управления, сигнализации и измерительных

Примечание. Обозначение применяют для аппаратов не имеющих контактов силовых цепей

Приборы электровакуумные и полупроводниковые

Устройства механические с электромагнитным приводом

Однобук- венный код	Группы видов элементов	Примеры видов элементов	Двухбук- венный код
A	Устройства (общее обозначение)	—	—
Сельсин — приемник	BE
Сельсин — датчик	BC
Тепловой датчик	BK
Фотоэлемент	BL
Датчик давления	BP
Тахогенератор	BR
Датчик скорости	BV
C	Конденсаторы	—	—
Схема интегральная,аналоговая	DA
Схема интегральная,цифровая, логический элемент	DD
Устройство задержки	DT
Устройство хранения информации	DS
Нагревательный элемент	EK
Лампа осветительная	EL
Дискретный элемент защиты по току мгновенного действия	FA
Дискретный элемент защиты по току инерционного действия	FP
Дискретный элемент защиты по напряжению	FV
Предохранитель	FU
G	Генераторы, источники питания	Батарея	GB
Прибор звуковой сигнализации	HA
Индикатор символьный	HG
Прибор световой сигнализации	HL
Реле указательное	KH
Реле токовое	KA
Реле электротепловое	KK
Контактор, магнитный пускатель	KM
Реле поляризованное	KP
Реле времени	KT
Реле напряжения	KV
L	Катушки индуктивности,дроссели	Дроссель люминисцентного освещения	LL
M	Двигатели	—	—
Амперметр	PA
Счётчик импульсов	PC
Частотометр	PF
Счётчик реактивной энергии	PK
Счётчик активной энергии	PI
Омметр	PR
Регистрирующий прибор	PS
Измеритель времени, часы	PT
Вольтметр	PV
Ваттметр	PW
Выключатель автоматический	QF
Разъединитель	QS
Термистор	RK
Потенциометр	RP
Шунт измерительный	RS
Варистор	RU
Выключатель или переключатель	SA
Выключатель кнопочный	SB
Выключатель автоматический	SF
Выключатели, срабатывающие от различных воздействий: -от уровня	SL
-от давления	SP
-от положения	SQ
-от частоты вращения	SR
-от температуры	SK
Трансформатор тока	TA
Трансформатор напряжения	TV
Стабилизатор	TS
U	Преобразователи электрических величин в электрические	Преобразователь частоты, инвертор, выпрямитель	UZ
Диод, стабилитрон	VD
Приборы электровакуумные	VL
Транзистор	VT
Тиристор	VS
Токосъёмник	XA
Штырь	XP
Гнездо	XS
Соединения разборные	XT
Электромагнит	YA
Тормоз с электромагнитным приводом	YB
Электромагнитная плита	YH

Дата добавления: 2018-02-15 ; просмотров: 14320 ; ЗАКАЗАТЬ РАБОТУ

Источник: studopedia. net

Онлайн журнал электрика

Статьи по электроремонту и электромонтажу

Обозначения выключателей и переключателей на электрических схемах

Условные графические обозначения коммутационных изделий — выключателей, тумблеров, электрических реле построены на базе знаков контактов: замыкающих (рис. 1, б), размыкающих (в, г) и переключающих (г, е). Контакты, сразу замыкающие либо размыкающие две цепи, обозначают, как показано на рис. 1, (ж, и и).

За начальное положение замыкающих контактов на электронных схемах принято разомкнутое состояние коммутируемой электронной цепи, размыкающих — замкнутое, переключающих — положение, в каком одна из цепей замкнута, другая разомкнута (исключение составляет контакт с нейтральным положением). УГО всех контактов допускается изображать исключительно в зеркальном либо повернутом на 90° положениях.

Стандартизованная система УГО предугадывает отражение и таких конструктивных особенностей, как неодновременность срабатывания 1-го либо нескольких контактов в группе, отсутствие либо наличие фиксации их в одном из положений.

Так, если нужно показать, что контакт замыкается либо размыкается ранее других, знак его подвижной части дополняют маленьким штрихом, направленным в сторону срабатывания (рис. 2, а, б), а если позднее, — штрихом, направленным в оборотную сторону (рис. 2, в, г).

Отсутствие фиксации в замкнутом либо разомкнутом положениях (самовозврат) обозначают маленьким треугольником, верхушка которого ориентирована в сторону начального положения подвижкой части контакта (рис. 2, д, е), а фиксацию — кружком на знаке его недвижной части (рис. 2, ж, и).

Последние два УГО на электронных схемах употребляют в тех случаях, если нужно показать разновидность коммутационного изделия, контакты которого этими качествами обычно не владеют.

Условное графическое обозначение выключателей на электронных схемах (рис. 3) строят на базе знаков замыкающих и размыкающих контактов. При всем этом имеется в виду, что контакты фиксируются в обоих положениях, т. е. не имеют самовозврата.

Буквенный код изделий этой группы определяется коммутируемой цепью и конструктивным исполнением выключателя. Если последний помещен в цепь управления, сигнализации, измерения, его обозначают латинской буковкой S, а если в цепь питания — буковкой Q. Метод управления находит отражение во 2-ой буковке кода: кнопочные выключатели и тумблеры обозначают буковкой В (SB), автоматические — буковкой F (SF), все другие — буковкой А (SA).

Если в выключателе несколько контактов, знаки их подвижных частей на электронных схемах располагают параллельно и соединяют линией механической связи. В качестве примера на рис. 3 показано условное графическое обозначение выключателя SA2, содержащего один размыкающий и два замыкающих контакта, и SA3, состоящего из 2-ух замыкающих контактов, причём один из которых (на рисунке — правый) замыкается позднее другого.

Выключатели Q1 и Q2 служат для коммутации цепей питания. Контакты Q2 механически связаны с любым органом управления, о чем свидетельствует отрезок штриховой полосы. При изображении контактов в различных участках схемы принадлежность их одному коммутационному изделию обычно отражают в буквенно-цифровом позиционном обозначении (S А 4. 1, SA4.2, SA4.3).

Аналогично, на базе знака переключающего контакта, строят на электричсеких схемах условные графические обозначения двухпозиционных тумблеров (рис. 4, SA1, SA4). Если же тумблер фиксируется не только лишь в последних, да и в среднем (нейтральном) положении, знак подвижной части контакта помешают меж знаками недвижных частей, возможность поворота его в обе стороны демонстрируют точкой (SA2 на рис. 4). Так же поступают и в этом случае, если нужно показать на схеме тумблер, закрепляемый исключительно в среднем положении (см. рис. 4, SA3).

Отличительный признак УГО кнопочных выключателей и тумблеров — знак кнопки, соединенный с обозначением подвижной части контакта линией механической связи (рис. 5). При всем этом если условное графическое обозначение выстроено на базе основного знака контакта (см. рис. 1), то это значит, что выключатель (тумблер) не фиксируется в нажатом положении (при отпускании кнопки ворачивается в начальное положение).

Если же нужно показать фиксацию, употребляют специально созданные для этой цели знаки контактов с фиксацией (рис. 6). Возврат в начальное положение при нажатии другой кнопки тумблера демонстрируют в данном случае знаком фиксирующего механизма, присоединяя его к символу подвижной части контакта со стороны, обратной символу кнопки (см. рис. 6, SB1.1, SB 1.2). Если же возврат происходит при повторном нажатии кнопки, символ фиксирующего механизма изображают взамен полосы механической связи (SB2).

Многопозиционные тумблеры (к примеру, галетные) обозначают, как показано на рис. 7. Тут SA1 (на 6 положений и 1 направление) и SA2 (на 4 положения и 2 направления) — тумблеры с выводами от подвижных контактов, SA3 (на 3 положения и 3 направления) — без выводов от их. Условное графическое обозначение отдельных контактных групп изображают на схемах в схожем положении, принадлежность к одному тумблеру обычно демонстрируют в позиционном обозначении (см. рис. 7, SA1.1, SA1.2).

Для изображения многопозиционных тумблеров со сложной коммутацией ГОСТ предугадывает несколько методов. Два из их показаны на рис. 8. Тумблер SA1 — на 5 положений (они обозначены цифрами; буковкы а—д введены только для пояснения). В положении 1 соединяются одна с другой цепи а и б, г и д, в положениях 2, 3, 4 — соответственно цепи б и г, а и в, а и д, в положении 5 — цепи а и б, в и г.

Тумблер SA2 — на 4 положения. В первом из их замыкаются цепи а и б (об этом молвят расположенные под ними точки), во 2-м — цепи в и г, в 3-ем — в и г, в четвертом — б и г.

Школа для электрика

Электронные чертежи и схемы

Похожее по теме:

Комментарии

Обозначения выключателей и переключателей на электрических схемах — 1 комментарий

Какое это великое счастье — ЖИТЬ,
Существовать в Мире, дышать, видеть небо, воду, солнце! (И. Бунин)

Вот проблема: «Некому будет судить». ВАШЕ мнение и как быть?

Риск собою — дело личное. Риск термоядерного ИСПЕПЕЛЕНИЯ Землян — ПРЕСТУПЛЕНИЕ.
«Некому будет судить», — это чудовищный ЦИНИЗМ отца атомной бомбы Оппенгеймера,
признание им ГИБЕЛИ всех ЛЮДЕЙ от атомного маразма, под стать и его ПАЛАЧЕСКИЙ
морализм: «Я — СМЕРТЬ, великий разрушитель МИРОВ, несущий ГИБЕЛЬ всему ЖИВОМУ».
Игнорируя оппонентов и УГРОЗЫ 96% ТЕМНОЙ энергии и материи от всего Мироздания
(всех звезд и Земли осталось

Источник: elektrica.info

Звонковая кнопка — продвинутый способ управления светом на sargas.spb.ru

Современные квартиры предполагают наличие качественного освещения, которым, естественно нужно управлять. Самым востребованным способом управления является управления с 2х и более мест

Встречаются разные названия этого устройства, вернее электрики по-разному его называют:

Для того, чтобы управлять группой светильников из нескольких мест, а именно включать или выключать, без диммирования, имеет смысл использовать такой звонковый выключатель в паре с импульсным реле, таким как реле Quid.

Импульсное реле QUID 03992

Импульсное реле QUID 03991

Эти реле отличаются друг от друга тем, что у реле 03992 есть дополнительный вход R (Reset, сброс) для  подключения звонковой кнопки мастер выключателя. Ко входу P (Pulsante, импульс) подключается звонковой выключатель, который подает на этот вход нейтраль. К клемме 1 подключается непосредственно сам светильник.

Как работает простая и надежная итальянская система QUID от Vimar читайте в разделе

система QUID

Как видно из схемы — реле размещается в соединительной коробке из которой к кнопкам, соединенным паралельно,  идут по 2 провода к каждой точке.

Такая схема гораздо проще, требует меньше проводов, чем обычная схема на переключателях!



Чем еще хороша такая звонковая кнопка — так это диммированием!



Регулировка яркости  светодиодных светильников может производиться с помощью специальных диммеров и  … звонковой кнопки!

Диммирование LED светильников звонковой кнопкой

Многие светильники или даже светодиодные лампы имеют функцию уменьшения и увеличения яркости света с помощью диммеров, работающих по отсечке фазы.

Изменять яркость можно с помощью привычных диммеров, которые устанавливаются на месте выключателей, но можно использовать скрытые диммеры, типа VADSBO LD220, которые устанавливаются либо в подрозетнике, либо в соединительной коробке и управляются звонковой кнопкой.

Как видно из схемы, диммер подключается к питанию 220В, (L, N) от диммера идет питающий провод к светильнику. К входу диммера S  подключены звонковые кнопки, через которые пропускается L (фаза).

При коротком нажатии на кнопку, диммер отключает, при повторном коротком —  подает питание на светильник, а при длительном нажатии — увеличивает яркость, при повторном длинном нажатии — уменьшает.

Устройства, которые непосредственно осуществляют диммирование могут быть различными, но принцип остается практически неизменным.

Диммирование светодиодных лент

LED ленты также можно задиммировать и для этого есть несколько способов

Светодиодные ленты подключаются к блокам питания. Блоки питания могут быть без возможности регулировки яркости и с возможностью.

Если у блока питания есть функция Push Dim, то им можно управлять с помощью звонковых кнопок.

На схеме видно, что фаза, пропущенная через параллельно подключенные кнопки звонкового типа, поступает на соответствующий вход блока питания. Управление происходит по классике — с помощью коротких и длинных нажатий.



На схеме видно, что блоки питания запитыват диммер, от которого питается светодиодная лента.

Звонковая кнопка замыкает контакты Push (нажми) у диммера  и таких кнопок может быть сколько угодно. Отличием от ранее описанных способов является то, что через кнопку не проходит ни нейтраль, ни фаза.

Бывает так, что вся проводка проложена, а вместо светильника было решено установить светодиодную ленту, причем важно иметь возможность изменять яркость у неё. Такая задача может быть решена использованием Смарт диммера Arlight.

На схеме изображен диммер SMART DIM105, который запитан от блока питания. К диммеру подключается Led лента, с учетом мощности. С другой стороны, светорегулятор подключен к сети 230В. Управление происходит с помощью выключателей звонкового типа с нормально открытыми контактами.

Управление происходит с помощью коротких и длинных нажатий.

Посмотрите наше видео про диммирование светодиодной ленты



Способов диммирования  и возможностей для диммирования по-настоящему много, каждый способ применяется в своём случае, однако, применение звонковой кнопки  и обслуживаемых соединительных коробок  позволяет стандартизировать проводку в случае необходимости управления светильниками из нескольких мест.

Нельзя не отметить, что зачастую комплект из скрытого диммера и звонковой кнопки стоит немного дешевле, чем одно устройство.

Есть еще одно неочевидное преимущества такого способа прокладки проводов и заключается оно в том, что вы получаете возможность использовать систему Casambi вместе с Bluetooth диммерами Vadsbo и другими Casambi устройствами, а это дает вам максимальные возможности в управлении освещением и приводами штор.

Подробнее о системе Casambi читайте в разделе

Как выбрать и купить систему управления светом

Для того, чтобы определиться с выбором системы управления освещением приглашаем вас посетить наш шоу-рум, в котором представлены все возможные варианты.

Мы поможем вам определиться с выбором подходящего для вас варианта, а также:

• Поможем с расстановкой выключателей
• Сделаем расчет освещенности
• Нарисуем проект
• Произведем качественный электромонтаж
• Обучим настройке и созданию сценариев на нашем оборудовании

Остались вопросы?

Схема подключения диммера Vadsbo со звонковой кнопкой



дизайнов кнопок, тем, шаблонов и графических элементов для загрузки на Dribbble

1. Просмотр элементов пользовательского интерфейса бизнес-панели

   Элементы пользовательского интерфейса бизнес-панели

2. Посмотреть дизайн мобильного приложения безопасности

   Мобильный дизайн приложения «Безопасность»

3. Посмотреть дизайн взаимодействия с мобильным интерфейсом поисковика Exchange

   Интерфейс мобильного интерфейса Exchange Finder

4. Посмотреть Создание наилучшего маршрута

   Создание наилучшего маршрута

5. Просмотр страницы визуализации данных на большом экране

   Страница визуализации данных на большом экране

6. Посмотреть кнопку «Стоп» с функцией «замка» — реальная реализация продукта

   Кнопка «Стоп» с функцией «блокировки» — реальная реализация продукта

7. Посмотреть веб-приложение | UNeed Хостелы

   Веб-приложение | Хостелы UNeed

8. Посмотреть дизайн приложения такси для iOS

   Дизайн приложения iOS Taxi

9. Посмотреть набор виджетов

   Набор виджетов

10. Посмотреть мобильное приложение Кемпинг

    Мобильное приложение для кемпинга

11. Просмотр Дизайн главной страницы карты интеллектуального веб-сайта

    Дизайн главной страницы карты интеллектуального веб-сайта

12. Посмотреть приложение TESLA

    Приложение TESLA

13. View Recycling App — экраны карты

    Приложение Recycling — экраны карты

14. Посмотреть Polarsteps — добавить текущее местоположение

    Polarsteps — Добавить текущее местоположение

15. Посмотреть прототип видения продукта

    Прототип концепции продукта

16. Посмотреть веб-приложение | UNeed Хостелы

    Веб-приложение | Хостелы UNeed

17. Просмотр Поиск квартиры для Блок

    Поиск квартиры Блок

18. Просмотр электронной почты и карт – Микровзаимодействие 021

    Электронная почта и Карты — микровзаимодействие 021

19. Посмотреть приложение RESQ

    Приложение RESQ

20. Посмотреть приложение ToiletFinder 💙

    Приложение ToiletFinder 💙

21. Посмотреть тур по квартире

    Экскурсия по квартире

22. Просмотр приложения Nav # 19/100

    Приложение Nav #19/100

23. Просмотр отслеживания тренировок

    Отслеживание тренировок

24. Посмотреть анимацию булавки на карте

    Анимация булавки карты

Зарегистрируйтесь, чтобы продолжить или войдите

Идет загрузка…

Как назначить кнопку мыши в Linux?

В этом руководстве показано, как назначить кнопку мыши в Linux как из командной строки, так и через графический интерфейс.

Назначение кнопки мыши в Linux из командной строки:

Чтобы назначить мышь из командной строки, вам понадобится xinput, утилита командной строки для настройки и тестирования устройств ввода X. Xinput позволяет отображать доступные устройства ввода, запрашивать информацию об устройстве и редактировать настройки устройства ввода.

Чтобы установить xinput в дистрибутивах Linux на основе Debian, выполните следующую команду:

$ sudo apt install xinput

При запуске xinput в выводе будут показаны устройства ввода, такие как клавиатура, мышь, веб-камера и т. д. Как вы можете видеть, что моя обнаруженная мышь — это ОПТИЧЕСКАЯ МЫШЬ USB с ID 10. ID — это информация, которую вы будете использовать в следующих шагах.

$ xinput

Теперь вам нужно получить карту кнопок мыши. Для этого вам нужно использовать xinput с опцией get-button-map для ID 10, как показано в примере ниже:

$ xinput get-button-map 10

Как видите, есть 7 кнопок, включая направления для мыши. Вы можете изучить функции кнопок, используя параметр списка, как показано в следующем примере.

$ xinput list 10

Теперь вам нужно идентифицировать каждую кнопку. Вы можете сделать это, используя опцию тестирования для устройства 10, как показано в следующем примере. После выполнения нажмите каждую клавишу, и вывод вернет ее номер.

$ xпроверка ввода 10

В качестве альтернативы вы также можете использовать команду xev для идентификации клавиш и кнопок, как показано в примере ниже. Поместите указатель внутри белого поля и нажмите кнопки или клавиши, которые вы хотите идентифицировать.

Мой левый щелчок — это номер 1, а мой правый щелчок — это номер 3. Чтобы инвертировать кнопки, вам нужно использовать опцию set-button-map, за которой следует идентификатор мыши и карта кнопок. В данном случае я заменил 1 на 3, 3 на 1, левый на правый и правый на левый.

$ xinput set-button-map 10 3 2 1 4 5 6 7

Теперь проверьте свои кнопки.

Xinput также можно использовать для сопоставления клавиатуры или других устройств ввода (например, джойстиков). Для получения дополнительной информации о XInput вы можете посетить https://linux.die.net/man/1/xinput

Сопоставление мыши из командной строки (Xmodmap):

Вы также можете сопоставить свою мышь с помощью Xmodmap. В этом случае мы сопоставим кнопку мыши с клавиатурой. Для начала установите xkbset, выполнив следующую команду:

$ sudo apt установить xkbset

В Arch Linux вы можете запустить:

$ sudo pacman -S xorg-xmodmap xorg-xev xorg-setxkbmap
yay -S xkbset

Теперь создайте файл конфигурации Xmodmap, выполнив приведенную ниже команду. Затем откройте созданный файл с помощью текстового редактора, в приведенном ниже примере я использую nano.

$ xmodmap -pke > ~/.Xmodmap

Столбец keycode представляет ключ. Вы также можете идентифицировать ключи, используя ранее использовавшуюся команду xev.

Например, чтобы дать клавише функцию щелчка левой кнопкой мыши, она должна быть определена как Pointer_Button1. Чтобы определить клавишу как левый щелчок, она должна быть Pointer_Button3.

Вы также можете использовать xmodmap в качестве команды, например, чтобы превратить клавишу меню в левый щелчок:

$ xmodmap -e «keycode 135 = Pointer_Button1»

изменения. Имейте в виду, что изменения будут постоянными только в том случае, если они будут сохранены в файле конфигурации.

Для получения дополнительной информации о Xmodmap вы можете прочитать справочную страницу https://www.x.org/archive/X11R6.8.1/doc/xmodmap.1.html.

Сопоставление кнопки мыши в Linux из графического интерфейса:

В этом разделе показано, как сопоставить кнопки мыши из графического пользовательского интерфейса с помощью Key Mapper. Прежде чем начать, установите пакет с именем python-pydbus, используя apt, как показано ниже:

$ sudo apt install python-pydbus

Теперь загрузите Key Mapper. Вы можете скачать Key Mapper с https://github.com/sezanzeb/key-mapper/releases/9.0005

Вы также можете получить его с помощью wget, как в примере ниже (не забудьте обновить версию).

Примечание . Для других дистрибутивов Linux загрузите пакет .tar.gz.

$ wget https://github.com/sezanzeb/key-mapper/releases/download/1.0.0/key-mapper-1.0.0.deb

После загрузки в дистрибутивы Linux на базе Debian выполните команду ниже:

$ sudo dpkg -i key-mapper-1.0.0.deb

Запустите Key-Mapper, выполнив следующую команду:

$ key-mapper-gtk

Key Mapper полностью интуитивно понятен. На стороне клавиш нажмите клавишу, которую вы хотите сопоставить. Переназначьте кнопку в столбце «Отображение», затем дважды нажмите кнопку «Применить». Вы всегда можете нажать CTRL+DEL, чтобы восстановить настройки по умолчанию.

Заключение:

Как видите, сопоставление кнопок мыши в Linux — это простая задача, которую может изучить и применить любой пользователь Linux. Эта функция особенно полезна в случае поломки устройства ввода или когда устройство ввода не поддерживается нашим Linux. Некоторые пользователи могут использовать описанные выше советы также для настройки джойстиков для игр или специальных возможностей.

Я надеюсь, что это руководство было полезным. Продолжайте следовать Linux Hint, чтобы получить больше советов и руководств по Linux.

Кнопка | Справочный центр Mapsly

Создавайте настраиваемые кнопки в различных частях пользовательского интерфейса и назначайте действия, которые будут выполняться при их нажатии

Кнопка — это элемент, на который можно нажать, который можно разместить в различных частях пользовательского интерфейса Mapsly для выполнения. действия. В различных частях пользовательского интерфейса кнопка отображается как:

• ссылка: во всплывающем окне карты записи;

• кнопка a: на панели путевых точек и во всплывающем окне просмотра записи режима поездки;

• Э. Меню. меню.

Концепция

Расположение кнопок в пользовательском интерфейсе

Кнопку можно сделать всегда видимой в главном меню (например, для изменения расписания регулярных посещений) или связать с одной или несколькими записями и отображать только для записи этих объектов в:

• всплывающем окне карты,

• Запись Просмотр Всплывающего окна,

• Взгляд на таблицу,

• Контекстное меню маршрутов,

• Панель Waypoint Trip Mode,

• Table View Context Menu,

• Table View’s Menu,

• .0005

• Меню групповых действий табличного представления.

Кнопка также может быть доступна для нескольких записей

Вы можете использовать кнопку для выполнения действия над одной конкретной записью, для которой кнопка нажата — в этом случае действия, выполняемые кнопкой, могут получить доступ к записи поля с помощью тега слияния Record .

При желании вы можете сделать кнопку доступной в табличном представлении для нескольких записей одновременно — в этом случае записи будут доступны в контексте действий в разделе записывает объект массива , даже если в массиве только одна запись.

Примечание №1. Независимо от того, доступна ли ваша кнопка для нескольких записей или только для одной записи, при выполнении кнопки контекст выполнения всегда будет содержать переменные записи и записи , поэтому в обоих случаях вы можете использовать действия, которые работа с массивом записей («объемные» действия).

При нажатии кнопки для нескольких записей запись переменная в контексте выполнения будет содержать случайно выбранную запись из массива.

Кнопка может вызвать форму

Блоки условий/действий кнопки могут содержать вызовы одного или нескольких действий формы.

ВАЖНОЕ ПРИМЕЧАНИЕ. Только первые выполненные действия формы вызовут форму, а все последующие действия формы в текущем сеансе будут проигнорированы. Таким образом, хотя у вас есть вызовы вызовов для нескольких действий формы в вашей кнопке, которые вызывают одни и те же или разные формы в зависимости от реализованной бизнес-логики, только одна форма может быть показана пользователю в ответ на одно нажатие кнопки.

Добавление новой кнопки

Чтобы добавить кнопку, перейдите в Настройки -> Кнопки:

И нажмите кнопку +. Затем заполните параметры конфигурации кнопки:

• Имя : имя кнопки, которое будет отображаться в списке кнопок для администратора Mapsly. Он не будет виден конечным пользователям.


• Имя API (необязательно): имя кнопки для ссылки в других элементах автоматизации.


• Метка кнопки : название кнопки, которое будет отображаться на кнопке, ссылке и в пункте меню для этой кнопки (видно для конечных пользователей).


• Объекты (необязательно): один или несколько объектов, для которых будет отображаться кнопка. Связывание кнопки с объектом позволяет отображать ее в следующих местах:

  • во всплывающем окне карты записи, во всплывающем окне просмотра записи, в контекстном меню путевой точки маршрута и на панели путевой точки в режиме поездки для записи;

  • в меню групповых действий табличного представления, когда выбран этот объект.


• Добавить кнопку к : выберите места в пользовательском интерфейсе, где будет отображаться кнопка.

ВАЖНОЕ ПРИМЕЧАНИЕ : при нажатии кнопки из главного меню или из контекстного меню карты не будет записей в контексте выполнения автоматизации, поэтому эти два места не следует использовать для кнопок, которые работают с записями, для которых они нажаты.

ПРИМЕЧАНИЕ. По умолчанию максимальное количество записей, для которых можно нажать кнопку, равно 1000.
