2.4.2 Микросхемы типа ЛА, ЛИ
Чтобы рассмотреть схемотехнику, составим таблицу функций элементов И, И-НЕ для двух входов А и В (простейший вариант). Каждая переменная А и В моделируется электронным ключом, который можно замкнуть или разомкнуть. Если ключи соединены последовательно, то они работают согласно логике И: ток в цепи появится, если замкнуть оба ключа: и А и В. Если активными входными сигналами считать замыкание ключей А и В и назвать это событие логической 1, то, последовательно перебирая состояние этих ключей, составим таблицу входных и выходных данных для элементов И и И-НЕ.
Логический элемент | переменные | Выходная функция | ||
---|---|---|---|---|
А | B | И | НЕ-И | |
0 | 0 | 0 | 1 | |
0 | 1 | 0 | 1 | |
1 | 0 | 0 | 1 | |
1 | 1 | 1 | 0 | |
Рассмотрим способ реализации логической операции И-НЕ на элементах ТТЛ. На рис. 2.8, а приведена принципиальная схема двухвходового логического элемента И-НЕ.
Рис. 2.8.а. Принципиальная схема логического элемента.
Подавая от ключей S1 и S2 на входы А и В напряжение высокого В и низкого Н уровней, составим таблицу выходных уровней элемента.
Вход | Выход Q(НЕ-И) | Вход | Выход Q(НЕ-И) | ||
---|---|---|---|---|---|
А | B | A | B | ||
Н | Н | В | 0 | 0 | 1 |
Н | В | В | 0 | 1 | 1 |
В | Н | В | 1 | 0 | 1 |
В | В | Н | 1 | 1 | 0 |
Напряжение низкого уровня Н появляется на выходе Q, когда на обоих входах А и В присутствует высокое напряжение В. Условное графическое обозначение двухвходового логического элемента показано на рис 2.8, в
Рис 2.8.в. Условное обозначение элемента.
Среди простейших ИС ТТЛ преобладают элементы И, И-НЕ. Каждый из корпусов ИС типа ЛА и ЛИ содержит от двух до четырех логических элементов, а микросхемы ЛА2 и ЛА19 содержат по одному логическому элементу И-НЕ на восемь и двенадцать входов соответственно.
Цоколевки микросхем типа ЛА и ЛИ и их условные графические обозначения приведены на рис. 2.9, а основные параметры даны в табл. 2.3.
Рис 2.9. Условные обозначения и цоколевки микросхем ЛИ

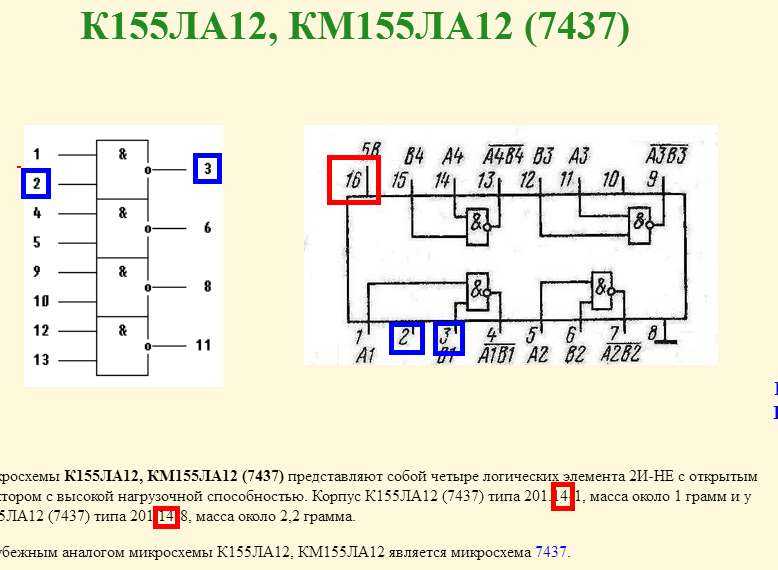

Рис 2.9. Условные обозначения и цоколевки микросхем ЛА
Следует особо выделить группу микросхем, логические элементы которых имеют выходы с открытым коллектором (ЛА7…ЛА11, ЛА13. ЛА18), (ЛИ2, ЛИ4, ЛИ5). Схема двухвходового логического элемента И-НЕ с открытым коллектором показана на рис. 2.10, а.
Рис. 2. 10а. Принципиальная схема логического элемента И-НЕ
Для формирования выходного перепада напряжения к выходу такого элемента необходимо подключить внешний нагрузочный резистор Rн. Такие микросхемы применяются для обслуживания сегментов индикаторов, зажигания ламп накаливания, светодиодов (рис. 2.10,б).
Рис. 2.10б. Схема подключения ламп накаливания и светодиодов
При необходимости в схемах можно использовать элемент ТТЛ с двухтактным выходом. Для некоторых микросхем с открытым коллекторным выходом (ЛА11) нагрузку можно подключать к более высоковольтному источнику питания (рис. 2.10,в).
Рис. 2.10в. Схема подключения нагрузки к высоковольтному источнику
Такое включение необходимо для зажигания газоразрядных и электролюминесцентных индикаторов. Выходы с открытого коллектора используют для подключения обмоток реле.
Выходы нескольких элементов с открытым коллектором можно присоединять к общей нагрузке Rн (рис. 2.10, г).
Рис. 2.10г. Схема подключения нескольких элементов к общей нагрузке
Такое подключение позволяет реализовать логическую функцию И, называемую «монтажное И». Схему (рис. 2.10. г) используют для расширения числа входов логического элемента.
Следует помнить, что двухтактные выходы ТТЛ нельзя соединять параллельно, это приводит к токовой перегрузке одного из элементов.
Многовходовые составные логические элементы с открытым коллектором и общим сопротивлением нагрузки Rн реализуются наиболее просто, однако они не позволяют получить предельное быстродействие. Более лучший способ увеличения числа входов осуществляется с помощью специальной микросхемы-расширителя, имеющей дополнительные выводы коллектора и эмиттера фазоразделительного каскада VT2 (рис. 2.11). Одноименные вспомогательные выводы нескольких таких элементов можно объединять.
Рис. 2.11а. Принципиальная схема 2И-НЕ с дополнительными выводами коллектора и эмиттера.
Рис. 2.11б. Условное обозначение расширителя и способ соединения нескольких микросхем.
Микросхема К531ЛА16 (магистральный усилитель) может передавать данные в линию с сопротивлением 50 Ом.
Микросхемы ЛА17, ЛА19 — это логические элементы И-НЕ с тремя состояниями на выходе, т. е. они имеют дополнительный вход /ЕО (Enable output), дающий разрешение по выходу. На рис. 2.12 показана схема элемента, который имеет третье выходное состояние Z, когда выход размыкается.
Рис. 2.12. Принципиальная схема логического элемента с тремя состояниями на выходе.
Для этой цели в схему стандартного сложного инвертора ТТЛ вводится дополнительный инвертор DDI и диод VD2. Если на этот вход /ЕО подать от переключателя S1 напряжение высокого уровня — 1, то выходное напряжение инвертора DD1 станет низким, т. е. катод диода VD2 будет практически соединен с корпусом. Из-за этого коллектор транзистора VT2 будет иметь нулевой потенциал, т.
Вход | Выход | ||
---|---|---|---|
/EO | I | /Y | |
0 | 0 1 | 1 0 | |
1 | 0 1 | Z |
Такие логические элементы разработаны специально для обслуживания проводника шины данных. Если к такому проводнику присоединить много выходов, находящихся в состоянии Z, то они не будут влиять друг на друга. Активным передающим сигналом должен быть лишь один логический элемент, только от его выхода в проводник шины данных будет поступать информация.
Чтобы сигналом разрешения (низкий уревень — О) , подаваемым на вход /EO, подключался к проводнику выход только одного логического элемента, необходимо предусмотреть дополнительный (защитный) временной интервал, т. е. переключать входы /ЕО различных элементов с паузой. Сигналы разрешения, даваемые выходам разных элементов, не должны перекрываться.
Микросхема К531ЛА19-это 12-входовый логический элемент И-НЕ с дополнительным инверсным входом /ЕО. Сигнал появится на его выходе, если на вход /ЕО подано напряжение низкого уровня — О. Выход логического элемента перейдет в разомкнутое состояние Z, если на вход /ЕО подается напряжение высокого уровня. В состоянии Z элемент потребляет ток Iпот.z=25 мА. Время задержки перехода выхода к разомкнутому состоянию tзд.1z= 16 нс, время задержки перехода выхода tзд.0z= 12 нс (от напряжения низкого выходного уровня), при условии, что Сн = 15 пФ [1].
Микросхема или не
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие.
Поиск данных по Вашему запросу:
Микросхема или не
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Микросхемы: 7453 (74H53).
- Транзисторно-транзисторная логика (ТТЛ)
- Микросхема ИЛИ-НЕ 7402
- Логические элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ
- Базовые логические элементы
- Микросхема К561ЛА7
- Транзисторно-транзисторная логика
- Микросхемы для iPhone 6
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: логика микросхем И, ИЛИ, НЕ ,И-НЕ
youtube.com/embed/z6vF1J6k6qQ» frameborder=»0″ allowfullscreen=»»/>Микросхемы: 7453 (74H53).
Все четыре логических элемента микросхемы 74LS24 на триггерах Шмитта можно использовать независимо друг от друга. При подаче напряжения низкого уровня на один или оба входа каждого элемента микросхема 74LS24 на выходе устанавливается напряжение высокого уровня. Если на оба входа подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня.
Микросхема 74LS24 в качестве обычного логического элемента И-НЕ с двумя входами, имеющего внутренний гистерезис, идеально подходит для принятия зашумленного входного сигнала или входного сигнала с медленно изменяющимся уровнем напряжения. Кроме того,. Напряжение срабатывания логического элемента микросхемы 74LS24 составляет 1,8 В, а напряжение отпускания — 1,0 В. По расположению выводов данная схема совместима с 74LS24 и отличается от последней тем, что создает меньшую нагрузку на подключенные к ней выходы других микросхем.
Реализация логических функций И, И-НЕ, инвертирование, особенно в системах с зашумленными или медленно меняющимися сигналами. Поиск по сайту. Работа схемы Все четыре логических элемента микросхемы 74LS24 на триггерах Шмитта можно использовать независимо друг от друга.
Применение Реализация логических функций И, И-НЕ, инвертирование, особенно в системах с зашумленными или медленно меняющимися сигналами. Производится следующая номенклатура микросхем: 74LS Микросхемы Микросхемы ТТЛ Аналоги микросхем Микросхемы КМОП Микросхемы серии 40 Микросхемы серии 74 S1 S3 S1 S1 S3 S6 S1 S3 S1 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Микросхемы серии 74 Транзисторы.
Транзисторно-транзисторная логика (ТТЛ)
Все четыре логических элемента микросхемы 74LS24 на триггерах Шмитта можно использовать независимо друг от друга. При подаче напряжения низкого уровня на один или оба входа каждого элемента микросхема 74LS24 на выходе устанавливается напряжение высокого уровня. Если на оба входа подается напряжение высокого уровня, то на выходе формируется напряжение низкого уровня. Микросхема 74LS24 в качестве обычного логического элемента И-НЕ с двумя входами, имеющего внутренний гистерезис, идеально подходит для принятия зашумленного входного сигнала или входного сигнала с медленно изменяющимся уровнем напряжения. Кроме того,.
Логические элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ Следующая группа микросхем на пути усложнения компонентов цифровой электроники — это элементы.
Микросхема ИЛИ-НЕ 7402
Гражданский кодекс. Купить систему Заказать демоверсию. Топология интегральной микросхемы. ГК РФ Статья Топологией интегральной микросхемы является зафиксированное на материальном носителе пространственно-геометрическое расположение совокупности элементов интегральной микросхемы и связей между ними. При этом интегральной микросхемой является микроэлектронное изделие окончательной или промежуточной формы, которое предназначено для выполнения функций электронной схемы, элементы и связи которого нераздельно сформированы в объеме и или на поверхности материала, на основе которого изготовлено такое изделие. Правовая охрана, предоставляемая настоящим Кодексом, распространяется только на оригинальную топологию интегральной микросхемы, созданную в результате творческой деятельности автора и неизвестную автору и или специалистам в области разработки топологий интегральных микросхем на дату ее создания.
Логические элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ
Название транзисторно-транзисторный возникло из-за того, что транзисторы используются как для выполнения логических функций например, И, ИЛИ , так и для усиления выходного сигнала в отличие от резисторно-транзисторной и диодно-транзисторной логики. Простейший базовый элемент ТТЛ выполняет логическую операцию И-НЕ, в принципе повторяет структуру ДТЛ микросхем и в то же время за счёт использования многоэмиттерного транзистора, объединяет свойства диода и транзисторного усилителя, что позволяет увеличить быстродействие, снизить потребляемую мощность и усовершенствовать технологию изготовления микросхемы. ТТЛ получила широкое распространение в компьютерах , электронных музыкальных инструментах, а также в контрольно-измерительной аппаратуре и автоматике КИПиА. Благодаря широкому распространению ТТЛ входные и выходные цепи электронного оборудования часто выполняются совместимыми по электрическим характеристикам с ТТЛ. Максимальное напряжение в схемах с ТТЛ может достигать 24В, однако это приводит к большому уровню паразитного сигнала.
Основы электроники.
Базовые логические элементы
По роду выполняемых действий цифровые микросхемы делятся на много типов: логические элементы, триггеры, счетчики, запоминающие устройства и др. Особый класс занимают аналого-цифровые и цифроаналоговые микросхемы, которые осуществляют преобразование аналоговых сигналов в цифровые и наоборот. Цифровые микросхемы выпускают сериями. Серия микросхем изготавливается по единой технологии, с единой конструкцией корпуса. Наиболее желательным при разработке цифровых устройств считается использование микросхем одной серии, поскольку они лучше всего сопрягаются друг с другом по питающим напряжениям, уровням сигналов и быстродействию.
Микросхема К561ЛА7
Микросхема ШИМ-контроллера UC является самой распространенной при построении блоков питания мониторов. Кроме того, эти микросхемы применяются для построения импульсных регуляторов напряжения в блоках строчной развертки мониторов, которые являются и стабилизаторами высоких напряжений и схемами коррекции растра. Микросхема UC часто используется для управления ключевым транзистором в системных блоках питания однотактных и в блоках питания печатающих устройств. Одним словом, эта статья будет интересна абсолютно всем специалистам, так или иначе связанным с источниками питания. Выход из строя микросхемы UC на практике происходит довольно часто. Причем, как показывает статистика таких отказов, причиной неисправности микросхемы становится пробой мощного полевого транзистора, которым управляет данная микросхема. Поэтому при замене силового транзистора блока питания в случае его неисправности, настоятельно рекомендуется проводить проверку управляющей микросхемы UC Существует несколько методик проверки и диагностики микросхемы, но наиболее эффективными и простыми для применения на практике в условиях слабо оснащенной мастерской являются проверка выходного сопротивления и моделирование работы микросхемы с применением внешнего источника питания.
Логические элементы И, И-НЕ, ИЛИ, ИЛИ-НЕ Следующая группа микросхем на пути усложнения компонентов цифровой электроники — это элементы.
Транзисторно-транзисторная логика
Микросхема или не
В ТТЛ схемах для реализации логического элемента «2И» вместо параллельного соединения диодов используется многоэмиттерный транзистор. Физика работы этого логического элемента не отличается от работы диодного логического элемента «2И». Высокий потенциал на выходе многоэмиттерного транзистора получается только в том случае, когда на обоих входах логического элемента эмиттерах транзистора присутствует высокий потенциал то есть нет эмиттерного тока.
Микросхемы для iPhone 6
ВИДЕО ПО ТЕМЕ: Начинающим Логические микросхемы ИЛИ-НЕ НЕ
Для подавления дребезга энкодера я использовал конденсатор на 68 пикофарад. В документации есть формула для расчета емкости, но ее можно подобрать опытным путем. Здравствуйте Владимир, Купил данные микросхемы в известном китайском интернет магазине распаял на макетной плате, на входа подключил концевые выключатели, выходы на ардуину, конденсатор 0. Это брак — пустышка или такое возможно при измерении тестером так как он там какието микроамперы ловит, которые полупроводник микросхемы пропускает? Добрый день. А почему вы решили, что 5В на выходе должны сломать ваше устройство?
Нетрудно заметить см.
В Булевой алгебре, на которой базируется вся цифровая техника, электронные элементы должны выполнять ряд определённых действий. Это так называемый логический базис. Вот три основных действия:. Примем за основу позитивную логику, где высокий уровень будет «1», а низкий уровень примем за «0». Чтобы можно было более наглядно рассмотреть выполнение логических операций, существуют таблицы истинности для каждой логической функции.
Входы этого элемента соединены с выходами четырех двухвходовых элементов И серия или трех двухвходовых и одного трехвходового элементов И серия 74H На выходе Q серия формируется напряжение низкого уровня лишь в том случае, когда на входы А и В, или С и D, или Е и F, или G и Н подается напряжение высокого уровня. Интегральная микросхема серии 74H53 содержит один логический элемент И с тремя входами, а также три логических элемента И с двумя входами.
Логический элемент 2И-НЕ и его характеристики
Назад | Содержание | Вперед |
1.2. Логический элемент 2И-НЕ и его характеристики
Широкое распространение получили логические элементы транзисторно-транзисторной логики (ТТЛ). Рассмотрим принципиальную схему логического элемента 2И-НЕ транзисторно-транзисторной логики со сложным инвертором на выходе. Такие логические элементы имеют хорошую нагрузочную способность.
На рисунке 1.14,а приведена принципиальная схема одного из четырех логических элементов 2И-НЕ микросхемы К134ЛБ1, а на рисунке 1. 14,б – условное обозначение этой микросхемы на принципиальных схемах.
На рисунках 1.15,а и 1.15,в приведены принципиальные схемы логических элементов 2И-НЕ соответственно для микросхем К133ЛА3 и К155ЛА3. Каждая их этих микросхем имеет по 4 логических элемента 2И-НЕ, а их условные обозначения на принципиальных схемах совпадают (рис. 1.15,б).
Первые логические элементы ТТЛ не имели на входах защитных диодов. В момент окончания прямоугольного импульса на входе элемента в монтажных цепях цифрового устройства могут возникнуть затухающие колебания. Следствием этих колебаний может быть ложное срабатывание цифрового устройства. В результате доработки логических элементов к каждому входу многоэмиттерного
транзистора были подключены демпфирующие диоды. Первым отрицательным импульсом затухающего колебания демпфирующий диод открывается, и амплитуда затухающих колебаний резко уменьшается. Следующий положительный импульс затухающего колебания уже не может изменить состояние на выходе логического элемента.
Резисторы R4, R5 и транзистор VT5 в логическом элементе 2И-НЕ микросхемы К155ЛА3 (рис. 1.15,в) позволяют получить передаточную характеристику, более близкую к прямоугольной. Это повышает помехозащищенность в состоянии логической единицы на выходе элемента.
Рассмотрим работу логического элемента 2И-НЕ микросхемы К134ЛБ1 (рис. 1.14,а). Для логических элементов транзисторно-транзисторной логики напряжение логического нуля по техническим условиям может быть 0-0,4 В. Напряжение логической единицы — не менее 2,4 В и не более 5 В. Напряжение логического нуля можно подать, соединив вход элемента с общим проводом накоротко, либо через резистор малого сопротивления (не более 300 Ом). Напряжение логической единицы на вход элемента можно подать, соединив вход элемента с плюсовым проводом питания через резистор сопротивлением 1 Ком, либо оставляя вход элемента свободным.
Пусть на входы Х1 и Х2 элемента 2И-НЕ (рис. 1.14,а) поданы напряжения логической единицы. Рассмотрим случай, когда Х1 и Х2 никуда не подключены. В этом случае транзисторы VТ2, VТ4 будут открыты токами базы, протекающими по цепи: + источника, резистор R1, переход база-коллектор VТ1, база-эмиттер VТ2, база-эмиттер VТ4, минус источника. Транзистор VТ3 в этом случае закрыт, т.к. потенциал коллектора транзистора VT2 примерно 0,9 В.
Рассмотрим делитель напряжения, верхнее плечо которого состоит из последовательно соединенных резистора R3, выводов коллектор-эмиттер транзистора VТ3, диода VД1, а нижнее плечо делителя – это выводы коллектор-эмиттер VТ4. В рассматриваемом случае сопротивление верхней части делителя велико, а сопротивление нижней части делителя — мало. Выходное напряжение соответствует логическому нулю.
Если хотя бы на одном из входов Х1, Х2 действует логический нуль, то VТ2, VТ4 закрыты, а VТ3 открыт. Ток базы транзистора VT3 протекает по цепи: плюс источника питания, резистор R2, переход база-эмиттер транзистора VT3, полупроводниковый диод VD1, резистор нагрузки (на схеме не показан), минус источника питания. В этом случае сопротивление между коллектором транзистора VT3 и катодом диода VD1 мало, а сопротивление между коллектором и эмиттером транзистора VT4 велико. Анализируя делитель напряжения, приходим к выводу, что выходное напряжение логического элемента будет соответствовать логической единице.
В вычислительной технике широко применяется устройство с тремя состояниями на выходе. Рассмотрим логический элемент НЕ (инвертор) с тремя состояниями на выходе (рис. 1.16,а). Указанный инвертор легко получается из схемы базового логического элемента 2И-НЕ путем добавления в схему VД2.
Если на вход разрешения V микросхемы подано напряжение логической «1», то диод VД2 оказывается отключенным от схемы, и данный элемент можно рассматривать как логический элемент НЕ. Если на входе Х логическая единица, то транзисторы VT2, VT4 будут открыты, транзистор VT3 закрыт и на выходе элемента будет сигнал логического нуля. Подадим на вход Х сигнал логического нуля. В этом случае транзисторы VT2, VT4 будут закрыты, транзистор VT3 открыт и на выходе элемента будет сигнал логической единицы.
Подадим на вход V напряжение логического «0» , в этом случае окажутся закрытыми VТ2, VТ3, VТ4. Выход Y оказывается отключенным как от плюсового, так и от минусового проводов источника питания. Говорят, что выход элемента находится в третьем высокоимпедансном состоянии (состояние высокого сопротивления, как от клеммы «+», так и от клеммы «-» источника питания). Элементы с тремя состояниями позволяют организовать в компьютерных системах так называемую общую шину.
Элементы с тремя состояниями входят в состав шинных формирователей. Шинные формирователи это устройства, которые обеспечивают передачу сигнала в двух направлениях по одному и тому же проводу. В составе шинного формирователя на каждую линию потребуется 2 элемента с тремя состояниями на выходе.
На рисунке 1.16,б приведена схема логического элемента 2И-НЕ с открытым коллектором на выходе. Выходы нескольких таких элементов подключаются к одному резистору нагрузки, второй вывод которого подключен к плюсовому проводу источника питания.
На рисунке 1.17,а приведена схема подключения приборов для снятия зависимости выходного напряжения логического элемента от тока нагрузки в состоянии логической единицы на выходе элемента, а на рисунке 1.18,а – график этой зависимости. Логические элементы ТТЛ не выходят из строя при коротком замыкании нагрузки для случая логической единицы на выходе элемента, поэтому в цепи нагрузки нет необходимости ставить ограничительный резистор. Если на выходе элемента логический нуль, то при исследовании зависимости выходного напряжения от тока нагрузки необходимо в цепи нагрузки устанавливать ограничительный резистор.
На рисунке 1.17,б приведена схема подключения приборов для снятия зависимости выходного напряжения логического элемента от тока нагрузки в состоянии логического нуля на выходе элемента, а на рисунке 1.18,б – график этой зависимости. Сопротивление ограничительного резистора в цепи нагрузки выбирают примерно таким же, как сопротивление резистора R3 в логическом элементе 2И-НЕ (рисунок 1.15,в), т.е. примерно 100 Ом.
По графикам, приведенным на рисунке 1.18 можно определить коэффициент разветвления или нагрузочную способность логического элемента. По графику рисунка 1.18,а найдем ток нагрузки при выходном напряжении 2,4 В. Зная, что входной ток логической единицы 40 мкА, определим, сколько таких элементов можно подключить в состоянии логической единицы на выходе данного элемента. По рисунку 1.18,б определим ток нагрузки в состоянии логического нуля на выходе элемента при напряжении 0,4 В. Зная, что входной ток логического нуля минус 1,6 мА, определим, сколько таких элементов можно подключить в состоянии логического нуля на выходе данного элемента. Наименьшее из двух полученных значений будет являться коэффициентом разветвления логического элемента. Определение коэффициента разветвления таким способом будет справедливо только для низких частот, когда влиянием входных емкостей элементов и емкости монтажа можно пренебречь.
На рисунке 1.19,а приведена схема для наблюдения на экране осциллографа зависимости выходного напряжения элемента от напряжения на его входе, а на рисунке 1.19,б – график этой зависимости для логического элемента 2И-НЕ ТТЛ. Диод VD1 может быть любым кремниевым малой мощности, т.к. обратное напряжение в данной схеме не превысит 5 В, а ток через диод в прямом направлении выбирается единицы миллиампер. Амплитуда переменного напряжения на выходе источника переменного напряжения не должна превышать 10 В. График зависимости выходного напряжения элемента от напряжения
на его входе называется передаточной характеристикой логического элемента. Из графика передаточной характеристики логического элемента 2И-НЕ видно, что при входных напряжениях менее 0,4 В на выходе элемента напряжение логической единицы, а при входных напряжениях более 2,4 В на выходе элемента напряжение логического нуля. Реально в логическом элементе входное напряжение логического нуля может быть больше 0,4 В, а напряжение логической единицы меньше 2,4 В. Однако, выбирать такой режим работы элемента нецелесообразно, т.к. уменьшается помехоустойчивость логического элемента.
На рисунке 1.20 приведена входная характеристика логического элемента 2И-НЕ, снятая по одному из входов элемента. На втором входе элемента напряжение логической единицы. Точка а на графике входной характеристики соответствует входному напряжению 2,4 В, а точка б – входному напряжению 0,4 В. Входной ток логической единицы не превышает 40 мкА, а входной ток логического нуля менее –1,6 мА. Знак минус означает, что ток вытекает из микросхемы.
На рисунке 1.21,а приведена схема подключения приборов для наблюдения на экране осциллографа зависимости выходного напряжения от тока нагрузки для случая, когда на выходе элемента логическая единица. Ограничительный резистор в цепи нагрузки не предусмотрен, т.к. исследуется логический элемент 2И-НЕ в состоянии логической единицы на выходе. В качестве источника U2 используется В24, с клемм «+» и «–» которого снимается пульсирующее с частотой 100 Гц напряжение. Сопротивление резистора Rэт выбирают как можно меньше (коэффициент отклонения по каналу Х осциллографа должен быть минимальным). Если чувствительность канала Х осциллографа недостаточна, то на вход Х можно подключить предварительный усилитель. Схема усилителя к входу Х осциллографа ОМЛ-3М приведена на рисунке 1.22.
Для питания усилителя используют переменное напряжение 12 вольт. Сопротивление резистора R1 выбирают значительно больше сопротивления эталонного резистора Rэт. Выход предварительного усилителя подключают к входу «Х» осциллографа. Переменным резистором R5 проводят балансировку микросхемы DA1 при отсутствии входного сигнала. Необходимый коэффициент отклонения луча по оси Х устанавливают переменным резистором R4. Стабилитроны VD1 и VD2 выбирают с учетом того, что необходимо обеспечить перемещение луча по оси «Х» из одного крайнего положения экрана в другое при изменении постоянного напряжения на входе усилителя от 0 до максимально возможного. Расчет сопротивлений резисторов R6, R7 параметрического стабилизатора напряжения проводился с учетом того, что для питания усилителя используется переменное напряжение 12 вольт и выбраны стабилитроны КС156А.
На рисунке 1.21,б приведена схема подключения приборов для наблюдения на экране осциллографа зависимости выходного напряжения от тока нагрузки для случая, когда на выходе элемента логическая нуль. На транзисторах VT1 и VT2 собрано токовое зеркало. Особенностью работы токового зеркала является то, что коллекторные токи обоих транзисторов одинаковы и в определенных пределах не зависят от сопротивлений нагрузок. Значения коллекторных токов определяются напряжением на резисторе R2 и сопротивлениями резисторов R1 и R3. Сопротивления резисторов R1 и R3 обычно выбирают одинаковыми. Сопротивление эталонного резистора в данной схеме не обязательно должно быть малым. Транзисторы VT1, VT2 должны иметь примерно одинаковый и достаточно большой коэффициент усиления по току.
В цифровых устройствах на входах логических элементов обычно присутствуют прямоугольные импульсы напряжения. Пусть напряжение на обоих входах логического элемента 2И-НЕ микросхемы К155ЛА3 скачком изменилось с высокого уровня на низкий (рис. 1.15,в). В этом случае транзистор VT3начнет открываться, а транзистор VT4 – закрываться. Транзисторы открываются быстрее, чем закрываются. Поэтому в течение некоторого промежутка времени будут открыты транзисторы VT3 и VT4. Ток, потребляемый логическим элементом от источника питания, ограничивается только резистором R3. Указанный ток короткого замыкания приводит к увеличению потребляемой мощности в динамическом режиме. График зависимости потребляемой от источника питания мощности от частоты прямоугольных импульсов на входе приведен на рисунке 1.23.
Назад | Содержание | Вперед |
ЛОГИЧЕСКИЕ МИКРОСХЕМЫ КМОП 40хх СЕРИИ И ИХ ОТЕЧЕСТВЕННЫЕ АНАЛОГИ
Несмотря на появление микропроцессоров, микроконтроллеров и других программируемых схем и постоянное расширение сфер их применения, потребность в микросхемах стандартной логики уменьшилась не настолько, чтобы полностью отказаться от их применения.
Во-первых, и в микроконтроллерных устройствах широко используются элементы , например, шинные формирователи, регистры.
Во-вторых, улучшаются потребительские качества схем логики — быстродействие, потребляемая мощность, нагрузочная способность, что позволяет использовать их в простых применениях вместо микроконтроллеров, сокращая путь от идеи до ее воплощения за счет отсутствия необходимости разработки дорогого программного обеспечения.
СерияПараметр |
U пит., В |
t зад.распр., нс |
Iвых. мax, мА |
Iпотр. мах, мА |
4000/К176 (164) |
8,5-9,4 |
200 |
-0,2/0,2 |
0,1 |
4000/К561 (564) |
3-18 |
90 |
-4/4 |
0,03 |
4000B/К1561 (564) |
3-18 |
90 |
-4/4 |
0,03 |
Краткий перечень предлагаемых КМОП микросхем стандартной логики первого и второго поколений
Функциональное назначение |
Импортный аналог |
176(164) |
K561(564) |
KP1561, 4000B |
АГ1 |
4098 |
|
· |
· |
ГГ1 |
4046 |
|
· |
· |
ИД1 |
4028 |
· |
· |
· |
ИД2 |
|
· |
|
|
ИД3 |
|
· |
|
|
ИД4 |
4055 |
|
· |
· |
ИД5 |
4056 |
|
· |
· |
ИД6 |
4555 |
|
|
· |
ИД7 |
4556 |
|
|
· |
ИЕ1 |
|
· |
|
|
ИЕ2 |
|
· |
|
|
ИЕ3 |
|
· |
|
|
ИЕ4 |
|
· |
|
|
ИЕ5 |
|
· |
|
|
ИЕ8 |
4017 |
· |
|
· |
ИЕ9 |
4022 |
|
· |
· |
ИЕ10 |
4520 |
|
· |
· |
ИЕ11 |
4516 |
|
· |
· |
ИЕ12 |
|
· |
|
|
ИЕ13 |
|
· |
|
|
ИЕ14 |
4029 |
|
· |
· |
ИЕ15 |
4059 |
|
· |
· |
ИЕ16 |
4020 |
|
· |
· |
ИЕ17 |
|
· |
|
|
ИЕ18 |
|
· |
|
|
ИЕ19 |
4018 |
|
· |
· |
ИЕ20 |
4040 |
|
|
· |
ИЕ21 |
40161 |
|
|
· |
ИК1 |
|
|
· |
|
ИК2 |
|
|
· |
|
ИМ1 |
4008 |
· |
· |
· |
ИП2 |
4585 |
|
· |
· |
ИП3 |
4581 |
|
· |
|
Функциональное назначение |
Импортный аналог |
176(164) |
K561(564) |
KP1561, 4000B |
ИП4 |
4582 |
|
· |
|
ИП5 |
4554 |
|
· |
|
ИП6 |
40101 |
|
· |
|
ИР1 |
|
|
· |
|
ИР2 |
4015 |
· |
· |
· |
ИР3 |
|
· |
|
|
ИР4 |
4031 |
· |
|
|
ИР6 |
4034 |
|
· |
|
ИР9 |
4035 |
|
· |
· |
ИР10 |
4006 |
· |
|
· |
ИР11 |
|
|
· |
|
ИР12 |
4580 |
|
· |
|
ИР13 |
|
|
· |
|
ИР14 |
4076 |
|
|
· |
ИР15 |
40194 |
|
|
· |
ИР16 |
40105 |
|
· |
· |
КП1 |
4052 |
|
· |
· |
КП2 |
4051 |
|
· |
· |
КП3 |
4512 |
|
|
· |
КП4 |
4519 |
|
|
· |
КП5 |
4053 |
|
|
· |
КТ1 |
4016 |
· |
|
· |
КТ3 |
4066 |
|
· |
· |
ЛА7 |
4011 |
· |
· |
· |
ЛА8 |
4012 |
· |
· |
· |
ЛА9 |
4023 |
· |
· |
· |
ЛА10 |
40107 |
|
· |
· |
ЛЕ5 |
4001 |
· |
· |
· |
ЛЕ6 |
4002 |
· |
· |
· |
ЛЕ10 |
4025 |
· |
· |
· |
ЛИ1 |
|
· |
|
|
ЛИ2 |
4081 |
|
|
· |
ЛН1 |
4502 |
|
· |
· |
Функциональное назначение |
Импортный аналог |
176(164) |
K561(564) |
KP1561, 4000B |
ЛН2 |
4049 |
|
· |
· |
ЛН3 |
4503 |
|
· |
· |
ЛП1 |
4007 |
· |
|
· |
ЛП2 |
4030 |
· |
· |
· |
ЛП4 |
4000 |
· |
|
|
ЛП11 |
|
· |
|
|
ЛП12 |
|
· |
|
|
ЛП13 |
|
|
· |
|
ЛП14 |
4070 |
|
|
· |
ЛС1 |
|
· |
|
|
ЛС2 |
4019 |
|
· |
· |
ПР1 |
4094 |
|
|
· |
ПУ1 |
|
· |
|
|
ПУ2 |
4009 |
· |
|
|
ПУ3 |
4010 |
· |
|
· |
ПУ4 |
4050 |
|
· |
· |
ПУ5 |
|
· |
|
|
ПУ6 |
40109 |
|
· |
· |
ПУ7 |
4069 |
|
· |
· |
ПУ8 |
|
|
· |
|
РМ1 |
|
· |
|
|
РП1 |
|
|
· |
|
РУ2 |
4061 |
· |
|
|
СА1 |
4531 |
|
· |
|
ТВ1 |
4027 |
· |
· |
· |
ТЛ1 |
4093 |
|
· |
· |
ТЛ2 |
40106 |
|
|
· |
ТМ1 |
4003 |
· |
|
|

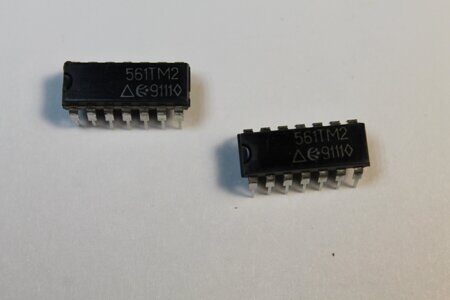

ТМ2 |
4013 |
· |
· |
· |
ТМ3 |
4042 |
|
· |
· |
ТР2 |
4043 |
|
· |
· |
УМ1 |
4054 |
|
· |
· |
· — присутствуют в серии
НЕ ИМЕЮЩИЕ ОТЕЧЕСТВЕННЫХ АНАЛОГОВ
Модель |
Краткое описание |
40102 |
Счетчик десятичный двухдекадный на вычитание (99 -> 0) |
40103 |
Счетчик двоичный 8-бит на вычитание (255 -> 0) |
40104 |
Регистр 4-бит двунаправленный универсальный сдвиговый |
40192, 40193 |
Счетчик десятичный 4-бит реверсивный с параллельной загрузкой |
4014 |
Регистр 8-бит статический сдвиговый синхронный |
40174 |
Триггер D-типа х 6 с общим сбросом |
40175 |
Триггер D-типа х 4 с общим сбросом, прямыми и инверсными выходами |
4021 |
Регистр 8-бит статический |
4026 |
Счетчик десятичный с дешифратором на 7 сегментный индикатор (функц. аналог ИЕ4) |
4038 |
Сумматор 2-бит х 3 (функц. аналог ИМ1) |
4044 |
Триггер RS-типа х 4 с И-НЕ логикой выхода (функц. аналог ТР2) |
4047 |
Одновибратор |
4060 |
Счетчик-делитель 14-бит + два инвертора |
4063 |
Компаратор цифровой (2 числа по 4-бита) (функц. аналог ИП2) |
4067 |
16-ти канальный мультиплексор / демультиплексор |
4068 |
8-ми входовой элемент И-НЕ с прямым и инверсным выходом |
4071 |
ИЛИ 4 х 2 |
4072 |
ИЛИ 2 х 4 |
4073 |
И 3 х 3 |
4075 |
ИЛИ 3 х 3 |
4077 |
ИЛИ-НЕ искл. 4 х 2 |
4078 |
ИЛИ-НЕ 1 х 8 с прямым и инверсным выходом |
4082 |
И 2 х 4 |
Модель |
Краткое описание |
4085 |
И-ИЛИ-НЕ х 2 |
4086 |
И-ИЛИ-НЕ х 2 |
4089 |
Двоичный перемножитель (функц. аналог ИП5) |
4099 |
Регистр 8-бит х 8 адресуемый |
4504 |
Преобразователь уровней ТТЛ-КМОП х 6 (функц. аналог ПУ2, но с управлением режимом работы) |
4510 |
Счетчик двоично-десятичный реверсивный |
4511 |
Преобразователь двоично-десятичного кода в семисегментный (функц. аналог ИД5) |
4513 |
Дешифратор двоично-десятичного кода в семисегментный (мультиплексированный индикатор) |
4514,4515 |
Дешифратор / демультиплексор 4 -> 16 с регистром на входе |
4517 |
Регистр сдвиговый 64-бит х 2 |
4518 |
Счетчик двоично-десятичный х 2 |
4521 |
Делитель частоты 18 — 24-бит (16 777 216 : 1 max) |
4522 |
Счетчик двоично-десятичный, программируемый делитель на N |
4526 |
Счетчик двоичный, программируемый делитель на N |
4528 |
Одновибратор х 2 |
4532 |
Шифратор приоритетный 8 -> 3 |
4536 |
Таймер программируемый |
4541 |
Таймер / осциллятор программируемый |
4543 |
Преобразователь двоично-десятичного кода в семисегментный |
4551 |
Мультиплексор аналоговый 1->2 х 4 |
4553 |
Счетчик двоично-десятичный 3-бит |
4566 |
Таймер индустриальный |
4584 |
Триггер Шмитта инвертирующий х 6 |
Наименование
К продаже
Цена от
К продаже:
67 шт.
Цена от:
37,37₽
К продаже:
363 шт.
Цена от:
18,19₽
К продаже:
21 шт.
Цена от:
19,16₽
К продаже:
300 шт.
Цена от:
30,67₽
К продаже:
32 шт.
Цена от:
30,63₽
К продаже:
108 шт.
Цена от:
52,55₽
К продаже:
30 шт.
Цена от:
84,69₽
К продаже:
100 шт.
Цена от:
57,35₽
К продаже:
33 шт.
Цена от:
17,36₽
К продаже:
20 шт.
Цена от:
86,23₽
К продаже:
88 шт.
Цена от:
37,96₽
К продаже:
144 шт.
Цена от:
44,64₽
К продаже:
183 шт.
Цена от:
13,89₽
К продаже:
1 000 шт.
Цена от:
46,25₽
К продаже:
102 шт.
Цена от:
1,19₽
К продаже:
183 шт.
Цена от:
18,75₽
К продаже:
409 шт.
Цена от:
3,04₽
К продаже:
136 шт.
Цена от:
16,73₽
К продаже:
66 шт.
Цена от:
21,39₽
К продаже:
61 шт.
Цена от:
31,71₽
К продаже:
86 шт.
Цена от:
28,42₽
К продаже:
35 шт.
Цена от:
43,82₽
К продаже:
66 шт.
Цена от:
24,99₽
К продаже:
98 шт.
Цена от:
24,99₽
К продаже:
63 шт.
Цена от:
54,89₽
К продаже:
10 шт.
Цена от:
22,76₽
К продаже:
90 шт.
Цена от:
69,26₽
К продаже:
25 шт.
Цена от:
25,55₽
К продаже:
46 шт.
Цена от:
24,99₽
К продаже:
66 шт.
Цена от:
8,56₽
Неисправности микросхем: причины и диагностика
Рубрика: Статьи про радиодетали, Уроки по ремонту техники
Опубликовано 06.07.2021 · Комментарии: 0 · На чтение: 8 мин · Просмотры:
Post Views: 422
Любая современная техника не может обойтись без применения микросхем. Они универсальны, практичны и очень эффективны по сравнению с дискретными деталями. Одна микросхема может заменить целую плату деталей.
Но как диагностировать микросхемы, если все компоненты находятся в одном корпусе?
Микросхему на исправность сложнее проверить, чем условный биполярный транзистор или резистор, но это вполне возможно сделать даже без мультиметра.
Содержание
Визуальная диагностика
Радиодетали не выходят из строя просто так. И последствия их неисправностей можно увидеть визуально. Рассмотрим наиболее частые неисправности, когда их можно заметить визуально.
Условно все причины неисправностей можно разделить на 3 категории: попадание влаги, механические и электрические повреждения.
Все они могут быть взаимосвязаны, и даже зависеть друг от друга. Рассмотрим поподробнее каждую типичную неисправность микросхем с диагностикой и примерами.
Электрические повреждения
Микросхема может выйти из строя из-за банального короткого замыкания. Обычно на таких микросхемах могут появиться дырки. Это называется тепловым пробоем.
Тепловой пробой – это когда через микросхему прошел ток, который повредил ее настолько, что на корпусе появилась дырка. Т.е. она «сгорела», и даже дымилась какое-то время. Дырка на корпусе появляется от большого количества тепла, который создал проходящий через микросхему ток. Микросхема не рассчитана на такой ток, поэтому ее корпус не выдерживает, и начинает разрушение в уязвимом участке.
Ниже приверед наглядный пример теплового пробоя микросхемы управления шаговым двигателем (драйвер).
На микросхеме был установлен радиатор, но даже это не спасло микросхему от теплового пробоя.
Как правило такие микросхемы полностью утрачивают свою работоспособность. А еще при таком тепловом пробое могут повредиться дорожки. После выпаивания поврежденной микросхемы внимательно посмотрите на дорожки и окружающие детали, чтобы они были целые и без повреждений. Еще может вздуться текстолит, но это происходит очень редко.
Также при коротком замыкании микросхемы могут полностью обуглиться, и оставить следы нагара на плате и окружающих деталях. Нагар надо обязательно удалять с платы т.к. он может проводить ток.
Проверка микросхем мультиметром
Иной пример абсолютно аналогичной неисправности можно найти в ноутбуках.
Например, на платах ноутбуков достаточно случайно закоротить USB порт (или статическим электричеством), и тут же может выйти из строя хаб (группа микросхем). И это 100% короткое замыкание. И при этом визуально микросхема будет без каких-либо повреждений. Тем не менее, таких микросхемы можно легко проверить на исправность мультиметром.
В качестве примере рассмотрим проверку микросхемы в DIP корпусе.
У каждой микросхемы есть питание. И как правило именно оно и выходит из строя, если микросхема не выполняет своих функций.
Ниже приведен пример распиновки микросхемы-таймера NE555.
У этой микросхемы (как и у любой другой) есть питание. Питание обозначается Vcc (грубо говоря плюс) и GND (минус). При помощи мультиметра можно проверить целостность питания, как будто проверяем обычный диод на исправность.
В примере ниже мультиметром будет проверяться другая микросхема, но суть одна и та же.
Переключаем мультиметр в режим прозвонки.
Режим прозвонки обычно показывают в виде УГО диода со знаком излучения звука.
И теперь достаточно прозвонить Vcc и GND (питание) микросхемы.
Как и диод, она не должна показывать нули при прямой прозвонке (плюсовой щуп мультиметра к плюсу (Vcc) микросхемы, минусовой щуп мультиметра к минусу (GDD)).
Так и при обратной.
Конечно этот метод не универсален. Например, есть платы у которых обвязка возле микросхем может влиять на измерения. Либо придется выпаивать микросхему из платы, либо отпаивать детали или выводы микросхемы, чтобы они не влияли на проверку.
Однако диагностировать те же ноутбуки на исправности видеочипа или хаба достаточно просто, если знать их рабочие сопротивления и состояния. И там влияние компонентов не толь велико. Все зависит от платы.
Проверка при помощи сервис мануалов
У каждой выпускаемой техники существуют сервис мануалы. По ним можно проверять работоспособность плат (соответственно, и микросхем) следуя инструкциям. Например «На контакте шлейфа номер 12 есть напряжение 5в?». И далее несколько следующих шагов, которые приведут к окончательному решению по ремонту.
Хотя в сервис мануалах рекомендуют менять плату сразу целиком, даже без конкретных замены радиодеталей.
Конечно не получится найти мануал на любую технику в силу различных обстоятельств, но можно найти технику, где используется аналогичная микросхема или плата. У смартфонов разных производителей могут быть одинаковые контроллеры питания. Поэтому здесь важен опыт и навыки поиска информации.
Также не стесняйтесь спрашивать информацию о микросхемах на форумах и группах в социальных сетях об электронике. (естественно перед этим самостоятельно поискав информацию во всех доступных источниках)
Типовые схемы включения
Помимо сервис мануалов еще есть и даташиты с простыми схемами выключения. Т.е. грубо говоря можно собрать схему для простой проверки работоспособности микросхем.
Почему микросхема греется и методы ее диагностики
Еще один типичный случай с кротким замыканием – это когда микросхема сильно греется. Здесь возможны сразу несколько вариантов.
Большинство начинающих ремонтников сразу же заявляют, что если микросхема греется, то именно она неисправна. Это отчасти правда, но только в редких случаях. Если микросхема греется – это не значит, что именно она неисправна. Но именно это влияет на ее функции и общую работоспособность платы и устройства в целом.
В качествен примера рассмотрим ситуацию с контроллерами питания на смартфонах. Эти микросхемы управляют питанием всей узлов устройства. И именно через нее проходят все токи. Допустим, микросхема греется, и вы поменяли ее. И снова та же проблема. А проблем оказалась вообще не в ней, а в другой части платы, где есть короткое замыкание.
Через микросхему проходит большой ток именно в ту часть платы, где находится неисправная радиодеталь, которая как раз вызывает сильный нагрев микросхемы.
Можно как визуально найти неисправную коротящую деталь (она может быть повреждена, со следами окисла, более темная, со следами ржавчинами и т.п.), так и по выделяемому теплу.
Если с визуальным обнаружением могут возникнуть проблемы (без микроскопа найти на плате поврежденный SMD конденсатор или резистор довольно проблематично + нужно внимание), то с обнаружением по выделяемому теплу все куда может быть проще.
Конечно тут тоже бывают разные случаи. Одно дело нагрев от 2 А, а другое дело от 20 мА. Хотя природа неисправностей могут быть идентичны, но методы диагностики придется использовать разные.
Диагностика при помощи кассового чека
Подключите плату к лабораторному блоку питанию с ограничением по току короткого замыкания. Это нужно для того, чтобы окончательно не добить нагревающуюся микросхему.
Далее прислоняем кассовый чек к плате.
И как результат можно увидеть на бумаге силуэт той детали, из-за которой происходит короткое замыкание.
Естественно будет след и от нагрева микросхемы, но саму микросхему греет другая неисправная деталь.
Еще можно использовать «фризер» для заморозки платы, чтобы быстро определить точку платы, в которой находится короткое замыкание.
Всего может быть четыре исхода событий:
- Нагрев микросхемы происходит из-за короткого замыкания на другом участке платы. В данном случае неисправна не сама микросхема, а другая радиодеталь. Микросхема просто стоит на пути у большого тока, и пропускает его через себя;
- Неисправна и микросхема и другая радиодеталь.Так получилось, что неисправная радиодеталь добила микросхему. Она не может постоянно нагреваться, и рано или поздно выйдет из строя;
- Все-таки неисправна сама микросхема. Да, так бывает. особенно если проблема с контактами;
- На плате имеются следы попадания влаги.. Далее разберём подобные случаи.
Попадание влаги
Ниже пример микросхемы со следами от воды.
Вообще попадание влаги на плату это не всегда одинаковый сценарий. Может быть как частичное залитие платы, так и полное уничтожение коррозией.
Механические повреждения
Механические повреждения микросхем (и радиодеталей в частности) носят обширный характер. Это могут быть последствия ударов по корпусу прибора, и неаккуратные эксплуатация и ремонт.
Повреждения корпуса
Типичный пример повреждения корпуса.
Корпус можно повредить пинцетом просто передавив его. Но тут спорная ситуация. Микросхема может быть и исправна, если на ее стеклянном основании нет трещин, даже если корпус серьезно поврежден.
А здесь пример окончательного уничтожения микросхемы. Только полная замена.
Повреждения окружающих деталей
Микросхема не может работать без «обвязки» — радиодеталей, которые создают условия для работы.
SMD конденсаторы очень легко сносятся пинцетами. Будьте аккуратнее при замене модулей на смартфонах.
Отвал контактов
Схема не будет работать, если контакты с радиодеталями повреждены. Среди основных типовых корпусов микросхем (DIP, SMD, BGA) BGA труднее всего визуально оценить на предмет отвала контактов.
Отвал контакта может быть от микросхемы (небольшие микросхемы — это питание, память, модемы на смартфонах):
Шарики припоя отсутствуют на контактах микросхемы.
А вот тут пример отвала уже контакта с микросхемой (т.е. шарик остается на микросхеме), причем с повреждениями (большие микросхемы — это обычно это материнские платы).
Как можно заметить, большие BGA контакты чаще всего забирают с собой кусочки платы.
В принципе отвал можно отнести к механическим повреждениям, но к отвалу можно отнести и плохое качество пайки.
Методы диагностики отвала
Прогрев платы может быть как вариант диагностики, но не ремонта.
Защита от производителей
На фото ниже следы от компаунда. Это вещество снижает вероятность перегрева, механического повреждения и попадания влаги. Однако диагностировать микросхему с комаундом труднее чем кажется. Даже просто отпаять микросхему с компаундом становится в разы сложнее. На фото нижэе пример остатка компаунда от микросхемы памяти (EMMC) на BGA контактах
Post Views: 422
Таблица поддерживаемых микросхем
Таблица часто используемых микросхем, поддерживаемых пиксельными контроллерами Arlight.
При подборе пиксельного контроллера необходимо учитывать, что все контроллеры работают с определенными типами микросхем.
Часть контроллеров не имеет функции выбора типа микросхемы, а часть такую возможность имеет (у таких контроллеров в строке таблицы встречаются точки разного цвета). Список поддерживаемых микросхем у вторых контроллеров больше, чем у первых.
Самый большой список поддерживаемых микросхем у программируемых контроллеров. В них тип микросхемы задается при составлении программ (например, в ПО LEDBuild или LEDStudio).
Если в паспорте контроллера вы не обнаружили необходимую микросхему, найдите в таблице ячейку на пересечении строки с интересующим вас контроллером и колонки с нужной микросхемой. Далее:
- Пустая ячейка — контроллер не работает с микросхемой.
- В ячейке стоит точка любого цвета, в том числе черного — контроллер работает с микросхемой.
На цветовую маркировку точек стоит обращать внимание в том случае, если вам необходимо задать тип микросхемы в настройках контроллера или в ПО. Тогда, если:
- В ячейке стоит точка черного цвета — в настройках нужно выбрать именно этот тип микросхем.
- В ячейке стоит цветная точка (не черная) — в настройках нужно выбрать этот тип микросхемы (если есть в настройках) или любую другую микросхему, которая в таблице выделена тем же цветом и есть в настройках контроллера.
Если контроллер умеет работать с DMX-микросхемами, то он сможет управлять любым типом DMX-микросхем, так как DMX — это единый стандарт. При работе с пиксельными микросхемами для соединения более 170 пикселей в цепочку используется расширенный протокол DMX. В вышеупомянутом ПО этот протокол называется HDMX, чаще всего при работе с DMX-пикселями следует выбирать именно его.
Следует учесть, что DMX-микросхемам при настройке системы требуется запись адресов. Запись можно выполнить при помощи редакторов DMX-адресов (представлены на сайте arlight.ru) либо воспользовавшись специальным контроллером. Такие контроллеры и поддерживаемые микросхемы в таблице отмечены двумя точками ().
В таблицу вошли основные микросхемы, в том числе используемые в пиксельных светодиодных лентах и модулях Arlight. Благодаря выходу новых версий прошивок контроллеров и ПО список микросхем постоянно расширяется.
Контроллеры с предустановленными программами | |||||||||||||||||||||||||||||||||||||||||||||||||||
027217 | CS-SPI-White-RF11B | ||||||||||||||||||||||||||||||||||||||||||||||||||
022898 | CS-2015-CX-RF21B | ||||||||||||||||||||||||||||||||||||||||||||||||||
024503 | CS-2015-RC-RF21B | ||||||||||||||||||||||||||||||||||||||||||||||||||
022823 | CS-SPI-CX-RF14B | ||||||||||||||||||||||||||||||||||||||||||||||||||
022824 | CS-SPI-RC-RF14B | ||||||||||||||||||||||||||||||||||||||||||||||||||
015861 | CS-Th3010-RF4B 18xIC | ||||||||||||||||||||||||||||||||||||||||||||||||||
023729 | CS-Master-RF14B-2 | ||||||||||||||||||||||||||||||||||||||||||||||||||
023731 | CS-Slave-RF14B-2 | ||||||||||||||||||||||||||||||||||||||||||||||||||
015069 | LN-WiFi-SPI | ||||||||||||||||||||||||||||||||||||||||||||||||||
021168 | CS-HC312-SPI (Audio) | ||||||||||||||||||||||||||||||||||||||||||||||||||
Контроллеры программируемые с SD-картой | |||||||||||||||||||||||||||||||||||||||||||||||||||
016999 | HX-805 | ||||||||||||||||||||||||||||||||||||||||||||||||||
022992 | HX-802SE-2 | ||||||||||||||||||||||||||||||||||||||||||||||||||
020915 | HX-801SB | ||||||||||||||||||||||||||||||||||||||||||||||||||
020914 | HX-806SB | ||||||||||||||||||||||||||||||||||||||||||||||||||
019859 | HX-803SA | ||||||||||||||||||||||||||||||||||||||||||||||||||
Контроллеры с online-управлением (Slave-контроллеры) | |||||||||||||||||||||||||||||||||||||||||||||||||||
018549 | HX-801RC | ||||||||||||||||||||||||||||||||||||||||||||||||||
027277 | HX-SPI-DMX-SL-4P | ||||||||||||||||||||||||||||||||||||||||||||||||||
Мастер-контроллеры | |||||||||||||||||||||||||||||||||||||||||||||||||||
022187 | HX-801TC | ||||||||||||||||||||||||||||||||||||||||||||||||||
023048 | HX-803TC-2 | ||||||||||||||||||||||||||||||||||||||||||||||||||
024359 | HX-803TV | ||||||||||||||||||||||||||||||||||||||||||||||||||
Конвертеры | |||||||||||||||||||||||||||||||||||||||||||||||||||
016926 | LN-DMX-SPI |
— Поддерживается управление микросхемой.
— Поддерживается управление и запись DMX адресов в микросхему.
Часто задаваемые вопросы о микрочипе| Американская ветеринарная медицинская ассоциация
В: Что такое микрочип?
A: Микрочип представляет собой небольшой электронный чип, заключенный в стеклянный цилиндр размером примерно с рисовое зерно. Сам микрочип не имеет батарейки — он активируется сканером, который проходит над участком, и радиоволны, испускаемые сканером, активируют чип. Чип передает идентификационный номер на сканер, который отображает номер на экране. Сама микросхема также называется транспондером.
В: Как микрочип имплантируют животному? Это болезненно? Требуется ли операция или анестезия?
A: Вводится под кожу с помощью иглы для подкожных инъекций. Это не более болезненно, чем обычная инъекция, хотя иглы немного больше, чем те, которые используются для инъекций. Никакого хирургического вмешательства или анестезии не требуется — микрочип может быть имплантирован во время обычного визита в ветеринарную клинику. Если ваш питомец уже находится под анестезией перед процедурой, такой как стерилизация или удаление яичников, часто можно имплантировать микрочип, пока животное все еще находится под наркозом.
В: Какая информация содержится в микрочипе? Есть ли в нем устройство слежения? Будет ли храниться медицинская информация моего питомца?
A: Микрочипы, используемые в настоящее время для домашних животных, содержат только идентификационные номера. Нет, микрочип не является устройством GPS и не может отследить ваше животное, если оно потеряется. Хотя сам по себе микрочип, используемый в настоящее время, не содержит медицинской информации о вашем питомце, некоторые регистрационные базы данных микрочипов позволяют хранить эту информацию в базе данных для быстрого доступа.
Некоторые микрочипы, используемые в исследовательских лабораториях и для микрочипирования некоторых видов домашнего скота и лошадей, также передают информацию о температуре тела животного.
В: Должен ли я беспокоиться о своей конфиденциальности, если мой питомец чипирован? Сможет ли кто-нибудь выследить меня?
A: Вам не нужно беспокоиться о своей конфиденциальности. Информация, которую вы предоставляете в реестр производителей микрочипов, будет использоваться для связи с вами в случае, если ваш питомец будет найден и его микрочип будет отсканирован. В большинстве случаев вы можете согласиться или отказаться от других сообщений (например, информационных бюллетеней или рекламы) от производителя. Единственная информация о вас, содержащаяся в базе данных, — это информация, которую вы решите предоставить при регистрации чипа или обновлении своей информации. Предусмотрены средства защиты, чтобы случайный человек не мог просто найти личность владельца.
Помните, что установка микрочипа — это только первый шаг, и микрочип необходимо зарегистрировать, чтобы у вас были наилучшие шансы вернуть вашего питомца. Если эта информация отсутствует или неверна, ваши шансы вернуть питомца резко уменьшаются.
В: Что они подразумевают под «частотой микросхемы»?
A: Частота микрочипа на самом деле относится к частоте радиоволн, испускаемых сканером, который активирует и считывает микрочип. Примеры частот микрочипов, используемых в США, включают 125 килогерц (кГц), 128 кГц и 134,2 кГц.
В: Я слышал о так называемом «стандарте ISO». Что это значит?
A: Международная организация по стандартизации, или ISO, одобрила и рекомендовала глобальный стандарт для микрочипов. Глобальный стандарт предназначен для создания системы идентификации, единообразной во всем мире. Например, если собаке был имплантирован микрочип стандарта ISO в США, она едет в Европу со своими владельцами и теряется, сканеры стандарта ISO в Европе смогут прочитать микрочип собаки. Если собаке был имплантирован микрочип, отличный от ISO, а сканер ISO не читал вперед и назад (универсальный), микрочип собаки мог не быть обнаружен или считан сканером.
Стандартная частота ISO составляет 134,2 кГц.
В: Что такое универсальные сканеры (с прямым и обратным чтением)? Чем они отличаются от других сканеров?
A: Сканеры прямого считывания обнаруживают только микросхемы 134,2 кГц (стандарт ISO), но не обнаруживают микросхемы 125 кГц или 128 кГц (не стандарт ISO). Универсальные сканеры, также называемые сканерами прямого и обратного считывания, обнаруживают все частоты микросхем. Основное преимущество универсальных сканеров — повышенные шансы обнаружения и считывания микросхемы вне зависимости от частоты. Это также устраняет необходимость в нескольких сканерах с несколькими частотами.
В: Как микрочип помогает вернуть пропавшему животному его хозяина?
A: Когда животное найдено и доставлено в приют или ветеринарную клинику, первое, что они делают, это сканируют животное на наличие микрочипа. Если они найдут микрочип и если в реестре микрочипов есть точная информация, они смогут быстро найти владельца животного.
В: Повысит ли микрочип вероятность того, что я смогу вернуть своего питомца, если он потеряется?
О: Определенно! Фактически, исследование более 7700 бездомных животных в приютах для животных в 23 штатах показало, что микрочипированные животные с гораздо большей вероятностью будут возвращены своим владельцам. В этом исследовании чипированные бездомные собаки возвращались их владельцам более чем в два раза чаще, чем все бездомные собаки (как чипированные, так и не чипированные). Для бездомных кошек разница в показателях возврата была еще более существенной.
Для чипированных животных, которые не были возвращены их владельцам, наиболее распространенной причиной был неверный или отключенный номер телефона владельца в базе данных реестра микрочипов. Поэтому не забудьте зарегистрировать микрочип вашего питомца и своевременно обновлять контактную информацию.
В: Заменяет ли микрочип идентификационные бирки и бирки от бешенства?
Ответ: Абсолютно нет. Микрочипы отлично подходят для постоянной идентификации, защищенной от несанкционированного доступа, но ничто не заменит ошейник с современными идентификационными бирками. Если домашнее животное потеряло ошейник с биркой, часто очень быстро можно прочитать бирку и связаться с владельцем; однако информация о тегах должна быть точной и актуальной. Но если на питомце нет ошейника и жетонов, или если ошейник утерян или снят, то наличие микрочипа может быть единственным способом найти владельца питомца.
Бирка от бешенства вашего питомца всегда должна быть на его ошейнике, чтобы люди могли быстро увидеть, что ваш питомец вакцинирован от этой смертельной болезни. Номера тегов бешенства также позволяют отслеживать животных и идентифицировать владельца потерянного животного, но может быть трудно отследить номер бешенства после закрытия ветеринарных клиник или окружных офисов. Базы данных микрочипов доступны онлайн или по телефону и доступны 24 часа в сутки, 7 дней в неделю, 365 дней в неделю.
В: Я только что взял питомца из приюта для животных. Он чипирован? Как я могу узнать?
A: Если приют просканировал животное, они смогут сказать вам, чипировано ли оно. Некоторые приюты вживляют микрочипы каждому животному, которое они усыновляют, поэтому обратитесь в приют и узнайте номер микрочипа вашего нового питомца, чтобы вы могли зарегистрировать его на свое имя.
В большинстве ветеринарных клиник есть сканеры микрочипов, и ваш ветеринар может просканировать вашего нового питомца на предмет наличия микрочипа, когда вы ведете своего нового питомца на ветеринарный осмотр. Микрочипы видны на рентгенограммах (рентгеновских снимках), так что это еще один способ их поиска.
В: Почему я должен чипировать своих животных?
A: Лучшей причиной для чипирования ваших животных является повышение шансов на то, что вы вернете свое животное, если оно будет потеряно или украдено.
В: Я хочу, чтобы мои животные были чипированы. Куда я иду?
A: К ветеринару, конечно! Большинство ветеринарных клиник держат микрочипы под рукой; поэтому вполне вероятно, что вашему питомцу может быть имплантирован микрочип в день вашего визита. Иногда местные приюты или предприятия также проводят мероприятия по чипированию.
В: Почему я не могу просто купить микрочип и вживить его самостоятельно?
A: Процедура имплантации микрочипа выглядит достаточно простой – в конце концов, это все равно, что сделать укол, не так ли? Ну да и нет. Хотя это выглядит как простая инъекция, очень важно, чтобы микрочип был имплантирован правильно. Применение чрезмерной силы, введение иглы слишком глубоко или размещение ее в неправильном месте может не только затруднить обнаружение или считывание микрочипа в будущем, но и вызвать опасные для жизни проблемы. Микрочипы действительно должны быть имплантированы под наблюдением ветеринара, потому что ветеринары знают, где должны быть размещены микрочипы, знают, как их разместить, и знают, как распознать признаки проблемы и лечить ее, если она возникает.
В: Что мне делать после имплантации микрочипа? Требуется ли какое-либо техническое обслуживание?
A: На самом деле сами микрочипы не требуют обслуживания, хотя вам необходимо зарегистрировать микрочип и поддерживать актуальность своей контактной информации в регистрационной базе данных микрочипов. Если вы заметили какие-либо аномалии в месте имплантации микрочипа, например выделения (выделения) или припухлость, обратитесь к ветеринару. В идеале, микрочип следует сканировать во время регулярных профилактических осмотров вашего животного, чтобы убедиться, что он все еще на месте и работает должным образом.
В: Я слышал о собаке, которую усыпили в приюте, потому что сканер приюта не обнаружил ее микрочип. Откуда мне знать, что этого не случится с моим питомцем?
A: К сожалению, были случаи, когда микрочип питомца не определялся сканером приюта для животных, и питомца усыпляли после обычного периода содержания, потому что не могли найти его владельца. Хотя это душераздирающие обстоятельства, хорошая новость заключается в том, что сейчас это вряд ли произойдет из-за доступности универсальных (прямого и обратного чтения) сканеров.
Хотя наличие микрочипа не является 100% гарантией того, что вы вернете своего питомца в случае его потери или кражи, он значительно увеличивает ваши шансы воссоединиться с вашим питомцем… до тех пор, пока вы сохраняете регистрацию информация актуальна.
В: Почему иногда не находят микросхемы?
A: Как и почти все, это не надежная система. Хотя это очень редко, микрочипы могут выйти из строя, и сканер не сможет их обнаружить. Проблемы со сканерами тоже не распространены, но могут возникнуть. Человеческая ошибка, такая как неправильная техника сканирования или неполное сканирование животного, также может привести к невозможности обнаружить микрочип.
Некоторые из связанных с животными факторов, которые могут затруднить обнаружение микрочипа, включают следующее: животные, которые не будут стоять на месте или слишком сильно сопротивляться во время сканирования; наличие длинных спутанных волос в месте имплантации микрочипа или рядом с ним; избыточные жировые отложения в области имплантации; и металлический ошейник (или ошейник с большим количеством металла). Все это может помешать сканированию и обнаружению микрочипа.
Ознакомьтесь с нашим обзором литературы, чтобы ознакомиться с рекомендациями по процедурам сканирования, позволяющими снизить вероятность потери микрочипа.
В: Моему питомцу имплантированы два микрочипа с разной частотой. Нужно ли мне удалить один? Будут ли они мешать друг другу? Какой микрочип обнаружит сканер?
A: Нет, вам не нужно удалять одну из микросхем и нет, они не будут мешать друг другу. Микрочип, обнаруженный сканером, будет зависеть от используемого сканера — если это универсальный сканер (с прямым и обратным чтением), он, вероятно, обнаружит каждый чип, когда он будет проходить над ним. Чтобы обнаружить другой чип, сканер необходимо сбросить и провести над областью, где он находится. Если это сканер, который считывает только одну частоту микрочипа, он обнаружит только микрочип с этой конкретной частотой и не обнаружит или прочитает другой микрочип.
Если вы знаете, что вашему питомцу имплантировано более одного микрочипа, обязательно обновляйте информацию в базе данных для каждого микрочипа. Обычно люди не предполагают, что существует более одного микрочипа (потому что это очень редко), поэтому они пытаются найти владельца на основе регистрационного номера обнаруженного микрочипа.
В: У моего питомца имплантирован нестандартный микрочип 125 кГц, и я хочу, чтобы ему имплантировали микрочип стандарта ISO, 134 кГц. Могу ли я сделать это?
Ответ: Конечно, можно. Оба чипа будут работать нормально. Если вашего питомца сканируют сканером, который считывает только чипы 125 кГц, будет обнаружен только чип 125 кГц. Если ваш питомец сканируется универсальным сканером (с прямым и обратным чтением), он может обнаружить один или оба чипа по отдельности (см. вопрос выше для получения дополнительной информации).
В: Я переезжаю в страну, где требуются чипы ISO, а у моего питомца нет чипа ISO или вообще нет микрочипа. Что мне нужно сделать?
A: Вашему питомцу необходимо будет имплантировать микрочип ISO, прежде чем его допустят в эту страну. Но это не единственное, что вам нужно знать: страны сильно различаются по своим правилам ввоза, включая разные правила о необходимых прививках и периодах карантина после ввоза животного в эту страну. Если вы проведете некоторое исследование и подготовитесь, переезд вашего питомца может пройти гладко. Свяжитесь со страной происхождения, чтобы узнать их требования в отношении микрочипов, а также прививок, сертификатов и т. д. Кроме того, вы можете связаться с опытным грузчиком животных, который хорошо разбирается в процессах и правилах, касающихся перевозки животных.
В: Я переезжаю в страну, где требуются чипы ISO, а у моего питомца есть чип ISO. Что мне нужно сделать?
A: Как правило, для въезда в эту страну вашему питомцу не потребуется еще один микрочип; однако при планировании переезда вам следует проверить правила ввоза животных в страну назначения. Это не единственное, что вам нужно знать: страны сильно различаются по своим правилам ввоза, включая разные правила о необходимых прививках и периодах карантина после ввоза животного в эту страну. Если вы проведете некоторое исследование и подготовитесь, переезд вашего питомца может пройти гладко. Свяжитесь со страной происхождения, чтобы узнать их требования в отношении микрочипов, а также прививок, сертификатов и т. д. Кроме того, вы можете связаться с опытным грузчиком животных, который хорошо разбирается в процессах и правилах, касающихся перевозки животных.
В: Почему не требуется, чтобы все приюты и ветеринарные клиники использовали одни и те же микрочипы и считыватели? Или, если есть разные частоты микрочипов и для каждого требуется отдельный сканер, почему не требуется иметь по одному сканеру для каждого, чтобы никогда не пропустить микрочипы?
A: В США нет федерального или государственного регулирования стандартов микрочипов, и разные производители могут производить и патентовать разные технологии микрочипов с разными частотами. Из-за рыночной конкуренции приюты для животных и ветеринарные клиники могут выбирать из нескольких производителей микрочипов и сканеров. Сканеры микрочипов относительно дороги, и зачастую содержание одного или нескольких сканеров микрочипов каждого типа слишком дорого.
Эту проблему можно решить с помощью универсальных сканеров микрочипов, которые легко доступны. Использование микрочипов стандарта ISO было бы хорошим шагом в разработке последовательной системы микрочипирования в США. клиники на случай потери или кражи моего питомца?
A: В настоящее время в США нет центральной базы данных для регистрации микрочипов; каждый производитель ведет свою собственную базу данных (или ею управляет кто-то другой). Поскольку стандарты ISO для идентификационных кодов не были приняты в США, микрочипы должны быть зарегистрированы в их индивидуальных реестрах.
К счастью, сканеры микрочипов отображают название производителя микрочипа, когда он считывается. Таким образом, вероятность того, что животное не может быть идентифицировано по номеру его микрочипа, очень мала, если только микрочип вашего питомца не зарегистрирован или информация не является точной.
В 2009 году Американская ассоциация больниц для животных запустила свой универсальный инструмент поиска микрочипов для домашних животных (www.petmicrochiplookup.org), который предоставляет список производителей, с которыми связан код микрочипов, а также информацию о том, найдена ли информация о чипах в участвующих реестры. База данных не предоставляет информацию о владельце микрочипа — пользователь должен связаться с производителем/базой данных, связанной с этим микрочипом.
За последние несколько лет было запущено несколько бесплатных баз данных микрочипов, но многие из этих баз данных не связаны напрямую с базами данных производителей. К счастью, некоторые из этих баз данных интегрированы в универсальный инструмент поиска микрочипов домашних животных AAHA. Любая база данных, в которой вы регистрируете микрочип вашего питомца, должна регулярно обновляться, и критическая база данных, которую необходимо поддерживать в актуальном состоянии, — это база данных, поддерживаемая производителем микрочипа.
В: Какие проблемы связаны с микрочипами? Насколько они распространены?
A: Британская ветеринарная ассоциация мелких животных (BSAVA) ведет базу данных побочных реакций на микрочипы. С момента создания базы данных в 1996 году было чипировано более 4 миллионов животных, и было зарегистрировано только 391 побочное действие. Из этих реакций миграция микрочипа из места его первоначальной имплантации является наиболее распространенной проблемой. О других проблемах, таких как выход из строя микрочипа, выпадение волос, инфекция, отек и образование опухолей, сообщалось гораздо меньше.
В: Недавно я слышал, что микрочипы вызывают рак. Они?
A: Были сообщения о том, что у мышей и крыс развился рак, связанный с имплантированными микрочипами. Тем не менее, большинство этих мышей и крыс использовались для исследований рака, когда были обнаружены опухоли, и известно, что штаммы крыс и мышей, использованные в исследованиях, более склонны к развитию рака. Сообщалось об опухолях, связанных с микрочипами, у двух собак и двух кошек, но по крайней мере у одной собаки и одной кошки опухоль не могла быть напрямую связана с самим микрочипом (и могла быть вызвана чем-то другим).
В: Я не хочу, чтобы мой питомец заболел раком. Нужно ли удалять микрочип моего питомца?
A: Мы не рекомендуем удалять микрочип вашего питомца по двум причинам. Во-первых, основываясь на нашем обзоре исследований, риск того, что у вашего животного разовьется рак из-за его микрочипа, очень, очень низок, и его намного перевешивает повышенная вероятность того, что вы вернете свое животное, если оно потеряется. Во-вторых, несмотря на то, что имплантация микрочипа является очень простой и быстрой процедурой, его удаление более сложное и может потребовать общей анестезии и хирургического вмешательства.
В: Перевешивают ли преимущества микрочипирования риски? Я знаю, вы сказали, что у меня больше шансов воссоединиться с моим потерянным или украденным питомцем, если он будет чипирован, но я беспокоюсь, что все еще есть шанс, что ветеринарная клиника или приют не смогут прочитать чип или у моего питомца будет реакция.
A: Преимущества чипирования животных определенно перевешивают риски. Хотя мы не можем гарантировать, что приют или ветеринарная клиника всегда смогут прочитать каждый микрочип, риск того, что это произойдет, очень низок и становится еще ниже. Приюты для животных и ветеринарные клиники хорошо осведомлены об опасениях по поводу отсутствия имплантированного микрочипа и принимают дополнительные меры, чтобы определить, присутствует ли микрочип, прежде чем будет принято решение об эвтаназии или усыновлении животного. Универсальные сканеры становятся все более доступными и решают задачу обнаружения различных частот микросхем.
В: Что мне делать, чтобы «обслуживать» микрочип моего питомца?
A: После того, как ваш питомец будет чипирован, вам нужно сделать всего три вещи: 1) убедиться, что микрочип зарегистрирован; 2) попросите своего ветеринара сканировать микрочип вашего питомца не реже одного раза в год, чтобы убедиться, что микрочип все еще функционирует и может быть обнаружен; и 3) своевременно обновлять регистрационную информацию.
Если вы переехали или какая-либо ваша информация (особенно номер телефона) изменилась, обязательно как можно скорее обновите регистрацию своего микрочипа в базе данных производителя.
Чтобы напомнить владельцам домашних животных о необходимости проверять и обновлять свою информацию, AAHA и AVMA объявили 15 августа «Днем проверки чипов». Потратьте несколько минут, чтобы проверить свою информацию и обновить ее, если это необходимо, и вы можете быть спокойны за то, что вы увеличили свои шансы вернуть своего питомца, если он потерян или украден.
Высокие технологии: идентификация потерянных домашних животных с помощью микрочипов
Делиться
Несмотря на все ваши усилия, несчастные случаи могут произойти. Кто-то оставляет дверь приоткрытой, бесстрашный пес копается под забором, и ваши самые лучшие намерения идут наперекосяк: ваш питомец убегает и теряется. Если на них ошейник и идентификационная бирка, велики шансы, что вы получите их обратно.
А если ошейник сорвется?
Чтобы защитить своих питомцев, многие владельцы обращаются к технологиям в виде идентификационных микрочипов, вживляемых в их питомцев. Микрочипы — это крошечные транспондеры размером с рисовое зерно, которые могут быть имплантированы в кожу вашего питомца многими ветеринарами и приютами для животных; некоторые приюты имплантируют его всем домашним животным, которых они размещают.
Микрочипы являются хорошим резервным вариантом для идентификации домашних животных, но никогда не должны быть основным. Для считывания микрочипа нужен специальный сканер, который есть в службе по контролю за животными или в приюте, но не у вашего соседа по улице. И если Фидо уйдет, скорее всего, первым их встретит частное лицо. Вот почему в случае случайного разлучения идентификационные бирки — это первый билет домой для вашего питомца.
Жетоны на Amazon.com
Тем не менее, микрочипы обеспечивают дополнительный уровень защиты на случай, если ваш питомец потеряет ошейник и жетоны. Предоставление вашим питомцам как меток, так и микрочипа может помочь обеспечить счастливое воссоединение, если произойдет немыслимое.
Как и где размещаются микросхемы?
Микрочипы вживляются прямо под кожу, обычно прямо между лопатками. Это делается с помощью иглы большого диаметра и не требует анестезии.
Каждый микрочип содержит регистрационный номер и номер телефона реестра для конкретной марки чипа. Ручной сканер считывает радиочастоту чипа и отображает эту информацию. Приют для животных или ветеринарная клиника, которые найдут вашего питомца, могут связаться с реестром, чтобы узнать ваше имя и номер телефона.
Может ли микрочип потеряться внутри моего питомца?
Подкожная ткань вашего питомца обычно связывается с чипом в течение 24 часов, не давая ему двигаться. Есть небольшой шанс, что чип может мигрировать в другую часть тела, но на самом деле он не может потеряться.
Как долго служат микрочипы?
Микрочипы рассчитаны на работу в течение 25 лет.
Где я могу чипировать своего питомца?
Многие ветеринары и некоторые приюты для животных имплантируют микрочипы за небольшую плату. Но — и это очень важно — просто получить микрочип недостаточно — вам также необходимо зарегистрировать своего питомца в компании, выпускающей микрочипы.
10 лучших советов
Подпишитесь, чтобы получить нашу эксклюзивную электронную книгу, полную важной информации об уходе за вашим питомцем, включая методы обучения и ответы на часто задаваемые вопросы.
Получите копию
Как мне зарегистрировать своего питомца?
Заполните документы, прилагаемые к чипу, и отправьте их в реестр или сделайте это онлайн, если такая возможность доступна. Некоторые компании взимают единовременный регистрационный сбор, а другие взимают ежегодный сбор. Вы также получите бирку для ошейника вашего питомца с номером чипа и регистрационным номером телефона.
Существуют ли разные типы чипов?
Да, раньше это было проблемой. Конкурирующие компании-производители микрочипов используют разные частоты для отправки сигналов на сканеры, и до недавнего времени не существовало универсального сканера, который мог бы считывать все разные частоты. Это было проблемой, если у домашнего животного был микрочип, который определенный сканер не мог обнаружить.
Многие компании, производящие микрочипы, в настоящее время производят универсальные сканеры и предоставляют их приютам для животных и агентствам по контролю за животными бесплатно или по очень низкой цене. Если в ваших местных приютах нет сканеров, они могут связаться с некоторыми крупными производителями, чтобы получить их.
Существуют ли разные реестры?
Да, и это тоже раньше было проблематично. Различные компании-производители микросхем вели отдельные базы данных. Теперь некоторые производители чипов будут регистрировать домашних животных с чипами любой марки. Кроме того, Американский консультативный совет по микрочипам работает над созданием сети регистрационных баз данных, чтобы упростить возвращение домашних животных в их семьи.
Может ли микрочип заменить ошейник и бирки моего питомца?
Нет. Несмотря на достижения в области универсальных сканеров и процедур регистрации, микрочипы не являются надежными, и вы не должны полагаться исключительно на них для защиты вашего питомца. Универсальные сканеры могут обнаружить чип конкурирующей компании, но не смогут прочитать данные. И если персонал приюта или ветеринарной клиники не использует сканер должным образом, они могут не обнаружить чип.
Что, если я перееду?
Вам необходимо связаться с компанией, которая регистрирует чип, чтобы обновить информацию; иначе чип будет бесполезен. За обработку обновления может взиматься небольшая плата.
Что мне делать, если я усыновлю домашнее животное, которое уже было чипировано?
Если вы знаете, какая марка чипа установлена у вашего питомца, обратитесь в соответствующий реестр для обновления информации. Если вы не знаете, какой тип чипа у вашего питомца, найдите ветеринара или приют для животных, который может его прочитать.
Микрочипы для домашних животных | Что такое микрочипирование
Знаете ли вы, что согласно исследованию, проведенному Американской ветеринарной медицинской ассоциацией, собак в 2,5 раза чаще, а кошек в колоссальные 21,4 раза чаще возвращают домой из приюта, если у них есть зарегистрированный микрочип?
Удивлены этой статистикой? Что ж, вы не одиноки. Существует много недоразумений и мифов о микрочипах, поэтому, чтобы развеять путаницу, вот пять главных вещей, которые вы, вероятно, не знали о микрочипах:
1. Микрочип НЕ хранит вашу информацию.
Микрочип размером с рисовое зернышко содержит только одну часть информации: уникальный 9-, 10- или 15-значный номер (подумайте об этом как о номере социального страхования вашего питомца). Чтобы микрочип работал, его необходимо зарегистрировать в онлайн-реестре. Без регистрации микрочип бесполезен, как и ваш номер социального страхования, если он не связан с вашим именем в базе данных. Отследить владельца незарегистрированного микрочипа чрезвычайно сложно, а у занятого приюта может не быть времени или ресурсов для отслеживания этой информации. (Помните: регистрацию необходимо обновить, если вы когда-либо переедете или поменяете свой номер телефона.)
Еще одно распространенное заблуждение заключается в том, что только потому, что приют ввел микрочип вашему питомцу, когда вы взяли его из приюта, этот микрочип автоматически регистрируется на вас. На самом деле, микрочип вашего питомца все еще может быть зарегистрирован в приюте или даже на предыдущем владельце. По прошествии всего этого времени он может быть даже незарегистрирован, если приют так и не зарегистрировал его от вашего имени.
Чтобы проверить, зарегистрирован ли микрочип вашего питомца, вы можете использовать инструмент AAHA для поиска микрочипов домашних животных. Этот полезный инструмент сообщает вам, зарегистрирован ли/где микрочип. AVID не участвует в этом инструменте. Если веб-сайт AAHA указывает на AVID, мы рекомендуем позвонить в AVID напрямую, чтобы узнать, зарегистрирован ли у них микрочип вашего питомца.
2. Микрочип НЕ является GPS.
Вы не можете найти или «отследить» своего питомца с помощью его микрочипа. Микрочипы — это «пассивные транспондеры», то есть они не содержат источника питания, поэтому они не могут сигнализировать о потере вашего питомца. На самом деле чип вообще ничего не делает, пока по нему не проведут сканером. Именно тогда микрочип использует энергию, вырабатываемую сканером, для генерации уникального кода, который затем появляется на сканере.
Другая причина, по которой микрочип не может быть GPS, – размер. Чтобы добавить источник питания к микрочипу, вам нужно будет добавить батарейный отсек внутри чипа (что сделает его намного больше, чем текущий размер для инъекций), и ваш питомец должен быть «подключен» для зарядки, вроде как электромобиль. Имеются ошейники с GPS для домашних животных, но, конечно, их носят снаружи.
3. Не все микросхемы и сканеры «универсальны».
Микрочипы в США работают на одной из трех частот: 125 кГц, 128 кГц и 134,2 кГц.
Некоторые производители выпускают микросхемы более чем одного из этих типов. 125 кГц является самой старой частотой в США и до сих пор распространяется AVID и HomeAgain. 128 кГц — самая редкая частота, распространяемая только AKC. 134,2 кГц — это чип международного стандарта ISO, это частота, которую уже используют Европа, Канада, Япония и большинство стран мира и к которой США медленно движутся. Большинство поставщиков в США в настоящее время поставляют микросхемы стандарта ISO 134,2 кГц, включая Datamars, ResQ, HomeAgain, AKC, 24PetWatch, Bayer и 9.11 Чип питомца.
Универсальный сканер должен улавливать все три частоты. Здесь люди склонны путаться. Некоторые приюты и ветеринары предполагают, что если их сканер улавливает микрочипы трех разных марок, то он универсальный. Однако, как видно из вышеизложенного, некоторые бренды используют одну и ту же частоту микросхем, а некоторые производят несколько разных типов микросхем. Таким образом, если сканер не улавливает все три частоты (125, 128 и 134,2), это , а НЕ универсальный. И, к сожалению, многие организации по незнанию до сих пор используют неуниверсальные сканеры, а значит, у них отсутствуют чипы и, следовательно, они не могут воссоединить потерянных питомцев с их семьями.
4. Вы можете зарегистрировать микрочип любой марки в любом реестре. И вы можете зарегистрировать микрочип в нескольких реестрах.
Например, если у вашего питомца есть микрочип AVID, вы можете зарегистрировать его в HomeAgain и AKC. Но вот где это может вызвать проблему. Допустим, микрочип вашего питомца — это чип AVID, и вы регистрируете его в HomeAgain. Если приют увидит, что микрочип вашего питомца является чипом AVID, они могут позвонить в AVID, чтобы узнать, зарегистрирован ли он, и если они прекратят свои поиски на этом, другие регистрации могут никогда не быть найдены. Поэтому, если они не воспользуются инструментом поиска микрочипов домашних животных AAHA для расширения поиска, ваш питомец может никогда не вернуться домой, даже если вы обновили свою регистрацию.
Кроме того, реестры в Соединенных Штатах не обязаны разговаривать друг с другом или обмениваться информацией о владельцах, поэтому приюты, которые не ищут микрочипы в Интернете, теоретически должны будут звонить каждому поставщику микрочипов по одному, чтобы определить, где они находятся. могут быть зарегистрированы (сложный и потенциально смертельный процесс для вашего питомца). Большинство организаций имеют скудные ресурсы и не имеют времени или людей, чтобы ждать в ожидании со всеми обычными компаниями по производству микрочипов. Поскольку в Соединенных Штатах нет единой национальной базы данных, некоторые владельцы предпочитают регистрировать своих питомцев в нескольких реестрах в качестве дополнительной страховки. Некоторые коммерческие реестры взимают плату за регистрацию или обновление информации о вашем питомце, но пока все регистрации обновляются, регистрация в нескольких реестрах не повредит.
5. Микрочип НЕ является средством, с помощью которого большинство домашних животных попадают домой.
Да, микрочип — это единственная форма постоянного удостоверения личности вашего питомца. Да, это отличный способ защитить своего питомца. Да, у каждого питомца должен быть микрочип с актуальной регистрационной информацией. Тем не менее, самый быстрый способ вернуть потерянного питомца домой — это надеть на него ошейник и бирку с вашим номером телефона. Никогда не недооценивайте силу внешней идентификационной бирки — она заметна и проста для понимания, а это значит, что даже тот, кто впервые ищет питомца, должен знать, как с вами связаться. Конечно, внешнее удостоверение личности все еще может упасть или повредиться, но если вы соедините внешнюю бирку с постоянным идентификатором микрочипа, у вашего питомца будет два надежных уровня защиты, чтобы доставить его домой.
Миссия фонда Michelson Found Animals Foundation по спасению домашних животных и улучшению жизни стала возможной благодаря щедрому вкладу доктора Гэри Майкельсона и Альи Майкельсон.
Почему может не работать микрочип вашего питомца – LuckyPet
Мы продаем идентификационные жетоны домашних животных. По этой причине вы можете подумать, что мы собираемся разгромить микрочипы, но это не так. Они безопасны и (могут быть) удивительно эффективны. Ваш питомец обязательно должен быть чипирован. Тем не менее, ВСЕ эксперты по домашним животным согласны с тем, что даже у домашних животных с микрочипами также должны быть идентификационные жетоны. Каждый метод идентификации имеет свои сильные и слабые стороны. Жетоны для домашних животных настолько просты, что все знают, как они работают. С другой стороны, идентификация микрочипа часто понимается неправильно, и для успешной работы системы требуется несколько шагов.
Многие люди не знают или никогда даже не задумывались о том, как микрочип может вернуть их питомца домой. Некоторые ошибочно думают, что микрочип использует GPS для отслеживания и поиска потерянного питомца. Другие могут подумать, что документы, которые они заполняли при усыновлении, автоматически регистрировали чип. Но большинство людей, вероятно, не думали обо всем этом. И это самая большая проблема с микрочипами для домашних животных: с глаз долой, из сердца вон. До тех пор, пока он вам не понадобится.
Как (должны) работать микрочипы
Все мы слышали невероятные истории о домашних животных, которые были потеряны на долгие годы и найдены за тысячи миль от дома. В этих историях работник приюта сканирует потерянное домашнее животное и находит микрочип. Это приводит к телефонному звонку ошеломленному владельцу домашнего животного. И, наконец, обязательное видео счастливого воссоединения в Facebook. Вот что происходит, когда микрочип работает так, как задумано. И этого все ждут.
Но не всегда удается найти хозяина потерянного питомца с помощью микрочипа. Фактически, некоторые исследования показывают, что это работает таким образом менее чем в половине случаев. Проблемы редко связаны с самой микросхемой. Хотя возможно, что чип может мигрировать и быть пропущенным или даже вообще перестать работать, это редко бывает причиной того, что микрочипы не «работают».
Одним из потенциальных препятствий является сам сканер. Несколько лет назад это было огромной проблемой; конкурирующие компании по производству микрочипов продавали сканеры, которые могли считывать только микросхемы их собственной марки. Если у вашего питомца был чип другой марки, у него может и не быть чипа вообще. Современные универсальные сканеры способны считывать микросхемы любой марки. При следующем посещении ветеринара попросите вашего питомца пройти сканирование. Если это сработает, сканер отобразит 9-, 10- или 15-значное число (у некоторых также есть буквы). Вы преодолели первое препятствие, чип на месте и обменивается данными. Вы должны знать номера чипов для всех своих питомцев и записывать их где-нибудь в своих файлах.
087020800 = ?
Если ваш потерянный питомец найден и отсканирован, у нашедшего теперь будет номер микрочипа. Этот номер является единственным связующим звеном между вами и вашим питомцем, и при этом он абсолютно ничего не значит. Так как же этот номер может привести к звонку вам? Для этого шага требуется компьютер, Интернет, массивные базы данных и, самое главное, кто-то, кто знает, как все это собрать воедино. Когда все это заработает, номер микрочипа вашего питомца приведет к списку базы данных с вашей контактной информацией.
Наиболее распространенная причина выхода из строя микрочипов
Каждая компания, выпускающая микрочипы, ведет свою собственную базу данных. Первые несколько цифр могут указывать, какая компания произвела чип (но не всегда). И обычно номер чипа регистрируется только в одной базе данных (но опять же не всегда). Человек, выполняющий сканирование, сначала декодирует первые 3 числа, чтобы определить, базу данных какой компании нужно проверить. По мере того, как все больше и больше компаний занимались микрочипированием, процедуры поиска правильной базы данных становились очень запутанными и чреватыми потенциальными ошибками. Осознав, что это огромная проблема, несколько лет назад некоммерческая Американская ассоциация больниц для животных (AAHA) запустила веб-сайт, предлагающий в одном месте ввести любой номер чипа. По сути, это база данных для отслеживания всех других баз данных. В базе данных этого сайта нет файла микрочипа с вашей контактной информацией, но через несколько секунд сайт сообщит вам, когда чип был зарегистрирован и на какую компанию.
Тестирование системы
Посетите сайт AAHA, указав номер микрочипа вашего питомца:
http://www.petmicrochiplookup.org/
На сайте должны быть указаны название и номер компании по производству микрочипов, которая произвела чип для вашего питомца. Свяжитесь с указанной компанией и попросите их предоставить контактную информацию, указанную для номера микрочипа вашего питомца. Надеюсь, все контактные данные будут правильными. То, что вы только что проделали, — это точная процедура, которую, скорее всего, сделает любой, кто попытается помочь вашему потерянному питомцу. Когда мы попробовали это недавно, мы обнаружили, что наша информация неверна, несмотря на то, что мы позвонили в нашу регистрационную компанию и обновили нашу информацию. Если вы обнаружите ошибки и у себя, по крайней мере, теперь вы знаете об этом и можете следовать любой процедуре, которую требует компания, чтобы все исправить.
Так почему же контактная информация так часто неверна?
Когда ваш питомец получил свой микрочип, номер был записан и помещен в его файл. Если это было в приюте, вероятно, контактная информация приюта была зарегистрирована на номер чипа. При усыновлении гордым новым родителям, вероятно, сказали убедиться и связаться с компанией по производству микрочипов, заплатить взнос и изменить контактную информацию с приюта на свою собственную, новый дом питомца. Но есть много бумажной работы и волнение нового члена семьи. Может быть, никто никогда не удосужился обновить реестр чипов. Это случается часто и значительно затрудняет поиск текущего владельца питомца.
Или, может быть, у вашего питомца уже был чип, когда вы его взяли. Вы не знаете, зарегистрирован ли вообще микрочип? И кому? И предположим, что вы все сделали правильно много лет назад, все ли записанные вами данные все еще актуальны?
Все сводится к следующему: если ваш питомец сейчас потеряется и кто-нибудь проверит информацию с микрочипа, найдут ли они вас? Чип делает свою работу, ждет, готов сообщить свой номер любому, кто спросит. Убедитесь, что этот номер ведет обратно к вам, это ваша ответственность.
Защитите своего питомца, сделав это сейчас
Если вы когда-нибудь теряли питомца, вам знакомо это чувство: желание сделать больше, чтобы обеспечить его быстрое и легкое возвращение домой. Эти несколько простых задач, описанных ниже, помогут вам безопасно вернуть вашего питомца домой. Как только ваш питомец потеряется, вы не сможете сделать это, поэтому сделайте это сейчас.
-Убедитесь, что ваш питомец носит идентификационную бирку. Периодически проверяйте его, чтобы убедиться, что он читабельный и правильный.
-Убедитесь, что микрочип вашего питомца сканируется и работает (при следующем посещении ветеринара).
— Знайте номер микрочипа и, самое главное, используйте указанный выше сайт, чтобы убедиться, что информация, которую они найдут, актуальна.
Ничего сложного в этом нет, но немного работы. Вы почувствуете себя лучше после того, как сделаете это, и если ваш питомец когда-нибудь потеряется, вы будете знать, что система идентификации с микрочипом готова помочь вернуть вашего питомца домой.
Стоит ли чипировать собаку?
Микрочипирование – один из спорных вопросов, связанных с собаководством. Все зависит от безопасности вашей собаки… и от того, поможет ли микрочипирование или навредит.
Что такое собачий микрочип?
Микрочипы — это небольшие радиочастотные устройства (размером с рисовое зерно), имплантированные под кожу вашей собаки. Микрочип для домашних животных содержит транспондер, который может помочь найти вашу собаку, если она потеряется. В приютах и ветеринарных клиниках есть сканеры микрочипов для домашних животных, чтобы считывать чипы… поэтому вам следует следить за тем, чтобы регистрация микрочипа вашей собаки соответствовала текущей контактной информации. Рекомендуется добавить экстренный контакт (например, вашу ветеринарную клинику) на случай, если они не смогут с вами связаться.
Как работают микрочипы для собак?
Микрочип хранит уникальный идентификационный номер из 9, 10 или 15 символов. Ваша контактная информация привязана к этому номеру и хранится в базе данных восстановления домашних животных. Чип излучает радиочастотный сигнал, поэтому, когда он считывается сканером микрочипов домашних животных, появляется идентификационный номер. Реестр микрочипов принимает звонок и делится вашей контактной информацией.
Как и где размещаются микросхемы?
Микрочипы вводятся с помощью иглы большого диаметра. Стандартное место для имплантации микрочипа — подкожная клетчатка вдоль позвоночника между лопатками вашей собаки. Для правильного размещения ваша собака должна либо стоять, либо лежать на животе.
Где можно чипировать собаку?
Микрочипы вживляются собакам и кошкам ветеринарами, приютами для животных и заводчиками. Некоторые розничные магазины предлагают чипирование… в том числе для других домашних животных, таких как рыбы, хорьки, черепахи или птицы. Стоимость варьируется от 20 до 50 долларов, в зависимости от того, делается ли это в ветеринарной клинике или в другом месте.
Обязательно ли чипировать собак?
В некоторых странах, таких как Великобритания и Австралия, требуется чипирование домашних животных. В США это по-прежнему добровольно, а в Канаде в некоторых местах, таких как Монреаль, это требуется. Конечно, когда вы покупаете или принимаете свою собаку. возможно, он уже был чипирован приютом, спасателем или заводчиком.
Но у вас все еще может быть выбор, так что вот плюсы и минусы, которые помогут вам сделать выбор.
8 Преимущества чипирования вашей собаки
Если ваша собака когда-нибудь потеряется, душевное спокойствие — это самое важное преимущество чипирования вашей собаки. Одно исследование 7700 бездомных животных показало, что собаки без микрочипов возвращались домой в 21,8% случаев по сравнению с 52,2% собак с микрочипами. Вот некоторые другие преимущества.
- Уважаемые службы, такие как приюты, ветеринарные клиники и некоторые полицейские участки, могут уведомлять владельцев, когда они находят микрочип.
- Микрочип нельзя подделать или удалить (по крайней мере, без хирургического вмешательства).
- Это навсегда. В идеале микросхема никогда не должна нуждаться в замене.
- Ваша личная информация не видна. И его можно обновить, когда вы измените свой адрес или номер телефона (или если ваш питомец переедет в новый дом).
- Микрочипы потерять труднее, чем обычные жетоны вашей собаки. Но микрочипы могут мигрировать … об этом чуть позже).
- Стоимость низкая.
- Вживление чипа — быстрая процедура.
- В приютах меньше стресса. Собак с микрочипами, переданных в приюты или ветеринарные клиники, сканируют и быстрее возвращают владельцам.
11 причин не чипировать собаку
Вот некоторые проблемы, связанные с чипированием вашей собаки.
Микрочипы не хранят информацию
Микрочипы хранят только идентификационный номер. Поэтому тот, кто сканирует его, должен найти реестр, в котором он записан, а также контактную информацию владельца собаки.
Существует несколько баз данных по микрочипам
В США нет единой национальной базы данных по реестру микрочипов. Быстрый поиск выявил десятки «национальных баз данных»… отдельных баз данных, большинство из которых взимают плату за регистрацию. Поэтому тот, кто чипирует вашу собаку, должен предоставить вам документы, чтобы вы могли правильно зарегистрировать его. А затем надеяться, что тот, кто найдет и просканирует вашу потерянную собаку, найдет правильный реестр.
Микрочипы не являются доказательством права собственности
Микрочипы не являются юридическим доказательством права собственности. Приюты, заводчики, приюты и ветеринарные службы чипируют домашних животных. После этого владелец собаки обязан обновить свою информацию.
Есть душераздирающие истории о том, как собак украли или потеряли, а затем «усыновили» другие люди. Так что, если кто-то другой потребует вашу собаку, регистрация вашего микрочипа не гарантирует, что вы вернете ее.
Есть повторяющиеся номера микросхем
Вы не ожидали этого… но номера микросхем могут совпадать. Один и тот же идентификационный номер может быть у нескольких животных. USDA (Министерство сельского хозяйства США) знает об этой проблеме, но ничего не сделано.
Чипирование болезненно
Процесс быстрый, как любая инъекция. Но это все еще болезненно для вашего щенка, поэтому некоторые ветеринары используют местную анестезию. Но если вы не делаете это в ветеринарном кабинете, анестезия будет недоступна.
Микрочипы мигрируют
Микрочипы мигрируют и теряются в теле вашей собаки. Человек, сканирующий вашу собаку, может сдаться и предположить, что чипа нет. Существует также вероятность того, что микрочип перестанет работать или будет удален из организма вашей собаки.
Человеческая ошибка
Некоторые инъекции микрочипов выполняются неправильно, что приводит к серьезным травмам и даже смерти в некоторых случаях. Кроме того, люди, сканирующие потерянных собак, должны знать, как правильно и тщательно сканировать домашнее животное, чтобы найти микрочип… особенно тот, который мог мигрировать из места инъекции.
Неуниверсальные сканеры
Универсальный сканер должен улавливать все три частоты используемых микросхем: 125 кГц, 128 кГц и 134,2 кГц. Но некоторые приюты и ветеринары предполагают, что если их сканер улавливает микрочипы трех разных марок, то он универсальный. Но это не так. Многие организации по незнанию используют неуниверсальные сканеры, а это означает, что они теряют чипы и не могут воссоединить потерянных питомцев с их семьями.
Ошибка сканера
Не все сканеры универсальны, и некоторые лучше других считывают самые разные микросхемы. Это означает, что ваш питомец может потеряться, быть найденным, отсканированным… но усыпленным, если сканер окажется «пустым».
Микрочипы не найдут вашу потерянную собаку
Микрочипы не передают информацию, поэтому вы не сможете отследить свою собаку, если она украдена или потерялась в дикой природе. Микрочип поможет только в том случае, если вашу собаку найдут и сдадут в местный ветеринар или приют.
И еще одна причина не чипировать собаку: риск для здоровья.
Опасность для здоровья от микрочипов для собак
Да, риски есть. было много случаев опухолей и несколько исследований, документирующих их. Исследования, проведенные с 1996 по 2006 год, показывают, что от 0,8% до 10% микрочипированных животных развились злокачественные опухоли в области имплантата.
В одном документе содержится обзор 11 исследований, опубликованных в период с 1990 по 2006 год. 3 исследования были слишком маленькими или слишком короткими, чтобы быть полезными. Другие 8 исследований показали, что от 1% до более 10% крыс и мышей развились опухоли, которые, по-видимому, были вызваны микрочипами.
Производители отрицают риск
Ветеринары и производители микрочипов преуменьшают идею о значительном риске возникновения опухолей в месте установки микрочипа. Говорят, побочные реакции бывают редко. Но проблема в том, что нет необходимости сообщать о побочных реакциях.
Фармацевтический гигант Merial утверждает, что научные исследования показывают, что имплантаты микрочипов абсолютно безболезненны и прекрасно переносятся животными. И что нет риска зуда, аллергических реакций или абсцессов.
Но есть, конечно, неподтвержденные данные о том, что у животных развился рак (иногда со смертельным исходом) в местах инъекций. Когда опухоли были удалены, внутри некоторых опухолей было обнаружено чипа . Животные испытали неврологическое повреждение в результате микрочипов. Животные также погибли из-за процедуры имплантации микрочипа. Микрочип был обнаружен в стволе головного мозга котенка, который тут же умер. Молодой чихуахуа умер в течение нескольких часов после чипирования от сильного кровотечения в месте инъекции.
Альтернативы микрочипам для собак
Самый быстрый способ найти вашу собаку часто оказывается самым простым.
Идентификационная бирка
Используйте ошейник и бирку с четкой обновленной информацией, включая номер телефона. Через мгновение кто-то может вытащить свой мобильный телефон и позвонить вам напрямую, чтобы сказать, что у него есть ваша собака. Я сделал этот звонок — и получил звонок — и воссоединение с вашей собакой занимает менее 5 минут.
Конечно, бирку все равно можно сорвать или повредить. Поэтому всегда проверяйте свою собаку, чтобы убедиться, что ее ошейник и бирка надежны. Некоторые компании теперь предлагают метки со сканируемыми QR-кодами. Когда кто-то находит вашу собаку, он сканирует код и получает всю информацию о ней.
Несмотря на то, что метка может потеряться, микрочипы тоже не на 100%. Так почему бы не приобрести пару запасных жетонов, если у вас есть собака, которая не любит жетоны? Вы можете прикрепить один к его ошейнику, а также к ремням безопасности, если он их носит. Таким образом, у него будет запасной вариант, если ему удастся потерять ошейник в кустах.
Татуировка
Раньше татуировка была стандартом для идентификации вашей собаки. Это включает в себя татуировку уникального кода или вашего номера телефона на внутреннем ухе вашей собаки, на ее животе или на внутренней стороне ноги взрослого питомца. Чтобы побрить область и нанести татуировку, требуется некоторое время, поэтому собака должна быть неподвижна… а значит, обычно используется успокоительное и местная анестезия.
Татуировка — это постоянная идентификация, которую нельзя удалить или потерять. Но кто-то должен знать, как его искать, и уметь обращаться с собакой, чтобы найти его. Вы можете использовать свой номер телефона или отдельный идентификационный номер, а затем зарегистрировать его в AKC Reunite или в Национальном реестре собак.
GPS-трекер
GPS-трекер крепится к ошейнику собаки. Пока он подключен, его дальность действия не ограничена. Если ваша собака находится в нескольких километрах или в нескольких тысячах, вы можете отследить его через приложение на вашем смартфоне . Это означает, что вам не нужно полагаться на помощь незнакомцев, чтобы найти его. Они также водонепроницаемы на случай, если ваша собака пойдет купаться или разлучится с вами во время стихийного бедствия. Срок службы батареи составляет несколько дней, а некоторые расширенные версии — несколько недель.
GPS-трекер предоставляет информацию о местоположении в режиме реального времени о местонахождении вашей собаки.
Стоимость варьируется от 50 до 250 долларов в зависимости от функций. Они стоят дороже, чем микрочипы, но предлагают больше функций, которые выходят за рамки потерянных и найденных потребностей.
Минус в том, что для GPS-трекеров требуется мобильный сигнал, а если собака находится в помещении, возможны помехи. Кроме того, он излучает электромагнитный сигнал, с которым ваша собака будет в контакте, пока она носит трекер. Большинство холистических ветеринаров согласны с тем, что ЭМП делают вашу собаку восприимчивой к хроническим заболеваниям, а GPS-трекер означает постоянное воздействие. Тем не менее, вы можете решиться на этот риск, если ваша собака умеет убегать. Если вы это сделаете, по крайней мере, снимите его на ночь, когда ваша собака (надеюсь) в безопасности в вашей спальне!
Bluetooth-трекер
Этот тип трекера может отслеживать вашу собаку в пределах 10 метров от вас с помощью приложения на вашем телефоне. Это работает, если ваша собака мчится в лес за парком или на чей-то задний двор, но за этим она ограничена. Помехи и шум обычно не являются проблемой. Его стоимость ниже, чем у GPS, но риск воздействия ЭМП все еще существует.
Crowd Sourced Tracking
Это трекер, в котором используется Bluetooth-передатчик дальнего действия. Он передает сигнал, обнаруженный любым смартфоном с установленным приложением продукта. Вы можете отправить уведомление в приложение, когда ваша собака пропала, и это оповестит сообщество . Затем вы получаете уведомление, когда ваша собака находится в пределах досягаемости пользователя, который получает предупреждение. Это зависит от создания существенной пользовательской сети. Но в небольших областях он также может делиться вашей информацией с социальными сетями. Батарея может работать до года.
Убедитесь, что ваша собака носит ошейник с хорошо закрепленной актуальной идентификационной биркой . Любая другая идентификация на основе технологий зависит от вас. Но, в конце концов, идентификационная бирка для домашних животных — это самый простой и быстрый способ найти вас и вернуть собаку на место.
СсылкаCalvez Le, et al. Обзор исследований: Микрочип-индуцированный рак у лабораторных грызунов и собак: восемь исследований с 1996 по 2006 год.
Микрочипирование вашей кошки | Больница для животных VCA
Что такое микрочип для домашних животных?
Сегодня технология микрочипов используется повсеместно: от компьютеров и сотовых телефонов до имплантов диким животным для отслеживания их движений и микрочипов для домашних животных, предоставляющих идентификационную информацию. Различные типы микросхем работают по-разному, в зависимости от их назначения.
Микрочипы, используемые для домашних животных, предназначены для обеспечения постоянной идентификации. Эти имплантированные микрочипы называются метками радиочастотной идентификации (RFID). Они крошечные, размером с рисовое зерно, и пассивны . Это означает, что они пассивно хранят уникальный идентификационный номер и не передают активно никакой информации. Микрочип, имплантированный вашей кошке, не имеет батареи и внутреннего источника питания, поэтому он неподвижно сидит в кошке до тех пор, пока не будет прочитан специальным сканером микрочипов.
Как микрочип вживляется в мою кошку?
Перед введением стерильный микрочип сканируется в упаковке, чтобы убедиться, что идентификационный код транспондера совпадает с кодом, указанным на этикетке со штрих-кодом на упаковке. Затем игла с микрочипом вставляется в пистолет для аппликации или шприц, и кошку укладывают для инъекции. Стандартным местом для размещения микрочипов у кошек является подкожная клетчатка между лопатками. Для правильного размещения ваша кошка должна либо стоять, либо лежать на животе. Ослабленную кожу между лопатками осторожно подтягивают и быстро вводят иглу. Спусковой крючок аппликатора нажимается, вводя микрочип в ткань.
После установки кошка сканируется, чтобы убедиться, что чип считывается правильно.
Сколько времени это займет?
Процедура выполняется быстро, занимает примерно столько же времени, сколько и любая другая инъекция. На оформление регистрационных документов уходит больше времени, чем на вживление микрочипа.
Моей кошке больно?
Это так же больно, как брать кровь. Обычно чипы без происшествий вставляются бодрствующим животным, даже самому маленькому котенку. Хотя игла большая, она острая, поэтому большинство животных даже не вздрагивают при введении чипа. Некоторые клиенты предпочитают имплантировать микрочип, когда их кошка стерилизуется или стерилизуется, чтобы кошка могла быть обезболена перед инъекцией, но это не обязательно; микрочип может быть имплантирован в любое удобное время.
Я слышал, что микрочипы могут навредить моей кошке. Это правда?
Компоненты микрочипа заключены в биосовместимый материал, что означает, что они нетоксичны и не вызывают каких-либо аллергических реакций при имплантации чипа с использованием стерильной иглы для инъекций и соответствующей техники. Некоторые микрочипы содержат материал, который способствует формированию соединительной ткани вокруг чипа и удерживает его на месте, но это не вредно.
Имплантат микрочипа представляет собой пассивное RFID-устройство. Без внутреннего источника питания он остается инертным до тех пор, пока не получит питание от сканера. При сканировании единственное, что он делает, это передает идентификационный номер сканеру. После сканирования кошки номер ищется в базе данных, чтобы получить контактную информацию владельца кошки.
Мой кот никогда не выходит на улицу. Ей все еще нужен микрочип?
Даже самые ответственные владельцы домашних животных не могут гарантировать, что их кошка не потеряется. Хотя большинство домашних кошек, как правило, остаются дома, всегда существует вероятность того, что они могут сбежать, если кто-то откроет дверь в неподходящее время, если им удастся протиснуться через незакрепленную оконную решетку, если что-то привлечет их внимание снаружи или если возникнет чрезвычайная ситуация. Ситуация, когда дом необходимо эвакуировать. Домашние кошки, которые не знакомы с природой, могут сильно испугаться в таких ситуациях и не смогут понять, как вернуться домой.
Мой кот уже носит ошейник с биркой. Ей нужен микрочип?
Если ваша кошка потеряется или ее заберет служба контроля животных, чем больше у нее типов идентификации, тем лучше.
Хотя ошейники являются очень заметным средством идентификации, они могут случайно упасть или быть сняты намеренно. Если ваша кошка носит ошейник, он должен быть отрывным, чтобы она ни за что не зацепилась и не поранилась. По мере старения и износа меток информация на бирке может стать нечитаемой. Это означает, что ошейник вашей кошки не является постоянной формой идентификации.
У моего кота есть татуировка. Нужен ли ему микрочип?
Несмотря на то, что татуировки постоянны, на самом деле они не всегда полезны в качестве формы идентификации. Первая проблема с татуировками заключается в том, что они со временем тускнеют, что затрудняет их правильное прочтение. Вторая, более важная проблема заключается в том, что не существует общих баз данных о татуировках, поэтому любую информацию о питомце и его владельце бывает сложно отследить.
«Микрочипы не могут быть неправильно прочитаны, а идентификационный номер защищен от несанкционированного доступа.»
Преимущество микрочипов в том, что они не могут быть прочитаны неправильно, а идентификационный номер защищен от несанкционированного доступа. Информацию о домашнем животном и владельце обычно легко получить из базы данных.
После того, как моя кошка была чипирована, нужно ли мне что-то еще делать?
Да, вы должны зарегистрировать номер в соответствующем агентстве. Ваш ветеринар предоставит вам документы и контактную информацию, а также сообщит вам, требуется ли какая-либо плата. Если вы не зарегистрируете своего питомца с соответствующей контактной информацией в базе данных, вся процедура будет бессмысленной. По этой причине многие ветеринары подают документы за вас.
Несмотря на то, что имплантированный микрочип будет продолжать функционировать на протяжении всей жизни вашей кошки без какого-либо обслуживания, система не будет работать, если вы не обновите свою контактную информацию. Если вы переезжаете или меняете номер телефона, обязательно обновите информацию в регистрационном агентстве.
Как микрочип поможет моей кошке вернуться домой?
Большинство, если не все, общества защиты животных и приюты для животных теперь имеют универсальные считыватели микрочипов и сканируют всех животных, попадающих под их опеку. Если потерявшуюся кошку доставят в ветеринарную клинику, ветеринарный персонал будет использовать свой считыватель для проверки наличия микрочипа. Поскольку случайный микрочип может сместиться, устройство для считывания микрочипов будет проходить по всему телу кошки, чтобы обеспечить обнаружение чипа, если он присутствует.
Считыватель обнаружит электронный код, встроенный в чип, и отобразит на экране идентификационный номер. Затем регистрационная база данных проверяется на наличие этого идентификационного номера (онлайн или по телефону) и извлекается контактная информация владельца домашнего животного. Предпринимаются шаги по стандартизации ридеров и разработке легкодоступных баз данных.
Есть что-нибудь еще, что я должен знать?
Ежегодно теряются миллионы кошек, а кошки, у которых нет микрочипов, имеют менее 5% шансов воссоединиться со своими семьями. Было обнаружено, что кошки с микрочипами более чем в двадцать раз чаще воссоединяются со своими семьями. Основными причинами того, что владельцы не были найдены, если кошка была чипирована, были то, что номер телефона был неправильным или отключен, или владельцы не ответили на телефонный звонок или письмо от нашедшего.
