Схема подключения люминесцентной лампы к сети: краткий анализ возможных вариантов

Люминесцентные лампы дают более приятный свет и потребляют меньше энергии, чем традиционные «лампочки Ильича».

Но в отличие от ламп накаливания, их нельзя подключать к электросети напрямую — требуется пускорегулирующий аппарат.

Разговор в данной статье пойдет о том, какой может быть схема включения люминесцентной лампы и какими достоинствами обладает каждый из вариантов.

Особенности работы

В люминесцентных светильниках, также именуемых разрядными или газоразрядными, источником света является не раскаленная металлическая нить, как в обычной лампочке, а электрическая дуга (дуговой разряд) в газовой среде.

Производимый дугой свет в чистом виде является непригодным «к употреблению», так как в значительной мере состоит из невидимого ультрафиолетового излучения, а видимая составляющая имеет зеленовато-голубой цвет.

Ситуацию исправляет нанесенный на внутреннюю поверхность колбы люминофор — особое вещество, которое при облучении ультрафиолетом начинает светиться красноватым светом. Этот свет смешивается с зелено-голубым, так что в итоге свечение лампы становится почти белым.

Для люминесцентных светильников характерны следующие особенности:

1. Для поддержания дуги требуется гораздо меньшее напряжение (его называют напряжением горения), чем для ее создания (напряжение зажигания или пробоя газового промежутка).
2. Чтобы обеспечить длительный срок службы лампы, электроды ее перед включением, то есть созданием дуги, следует прогреть.
3. При попытке уменьшить проходящий через лампу ток ее электроды остывают и лампа гаснет, что делает невозможным ее регулирование (диммирование) традиционными способами.
4. Сопротивление газовой среды в устоявшемся режиме, то есть когда дуга уже возникла, чрезвычайно мало, поэтому для ограничения силы тока последовательно с лампой обязательно нужно включать сопротивление. Поскольку лампа работает на переменном токе, это сопротивление может быть индуктивным (дроссель).

Дроссель называют балластом, потому что он является дополнительной нагрузкой, но при этом не производит какой-либо полезной работы.

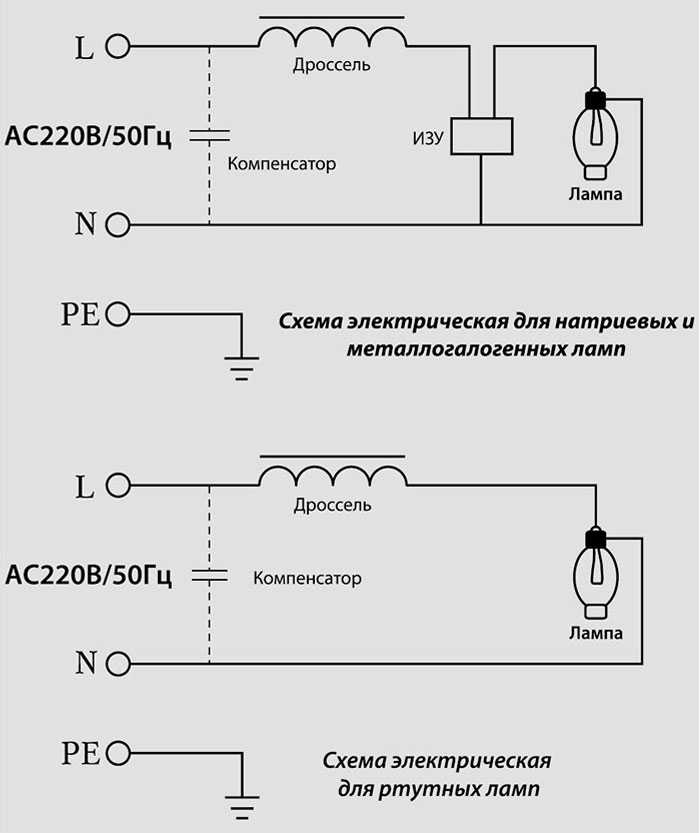

Подключение через электромагнитный балласт со стартером

Самым простым, дешевым, а потому и наиболее распространенным является электромагнитный балласт. В нем применен самый обычный дроссель, рассчитанный на переменный ток с частотой 50 Гц. Одним из важных недостатков такого дросселя является смещение фазы тока относительно фазы напряжения, при котором эффективность любого электрического устройства снижается.

Схема подключения ЭПРА

В характеристиках обычно указывают не угол, на который происходит смещение, а его косинус — cosφ. Чтобы уменьшить угол расхождения и тем самым увеличить cosφ, приблизив его к единице, в пусковое устройство вводится компенсирующий конденсатор. Подключаться он может по-разному, чаще всего — по схеме параллельной компенсации.

Неотъемлемой частью данной схемы является стартер — газоразрядная лампа в миниатюре, заполненная неоном. У стартера имеются две особенности:

1. Объем неона в нем подобран таким образом, чтобы напряжение зажигания было выше напряжения горения основной лампы, но ниже сетевого напряжения.
2. Один из контактов представляет собой биметаллическую пластину, которая по достижении определенной температуры изгибается (из-за разности коэффициентов линейного расширения входящих в ее состав металлов) и при этом прикасается ко второму контакту стартера.

Стартер подключен между электродами лампы последовательно с ними, как бы в обход разрядного промежутка, то есть параллельно ему.

Подключение люминесцентных ламп через ЭПРА

Вот как работает эта схема:

1. При подаче напряжения на лампу газовый промежуток в стартере пробивается и возникает дуга, замыкающая цепь «дроссель — 1-й электрод — стартер — 2-й электрод». По этой цепи течет ток, величина которого ограничивается дросселем. Он заставляет греться электроды лампы, также от дугового разряда в стартере греются его электроды.
2. Когда биметаллический контакт стартера достаточно разогревается, он сгибается и прикасается ко второму контакту, вследствие чего ток направляется мимо стартера и тот начинает остывать.
3. Остыв, биметаллический контакт отсоединяется от второго контакта и из-за размыкания цепи на дросселе возникает значительный импульс напряжения. Если этот импульс возникнет в момент однонаправленной фазы сетевого напряжения, то суммарное напряжение на дросселе окажется достаточным для пробоя промежутка между электродами лампы и та включится. Вероятность такого совпадения относительно невелика, поэтому описанный цикл успевает обычно повториться несколько раз. При этом происходит характерное мигание лампы, что считается одним из недостатков светильников этого типа.

Во время повторяющихся попыток включения стартер становится источником радиочастотных помех, для подавления которых параллельно ему подключается конденсатор.

Подключение через электронный балласт

Рассчитанный на частоту в 50 Гц дроссель имеет два недостатка:

• большие размеры;
• хорошо слышимый жужжащий звук.

В электронном балласте перед дросселем устанавливается инвертор, похожий на те, что имеются в современных сварочных аппаратах.

Инвертор состоит из двух модулей:

1. Выпрямитель (обычный диодный мост), преобразующий сетевой переменный ток в постоянный.
2. Собственно, инвертор: электронный узел с двумя быстропереключаемыми транзисторами, которые, работая под управлением микросхемы, превращают постоянный ток в переменный, но с очень большой частотой — порядка 20 – 40 кГц.

С повышением частоты переменного тока габариты всех индуктивных устройств — дросселей, трансформаторов — уменьшаются. Устраняется и жужжание, а кроме того, лампа работает более ровно (уменьшается коэффициент мерцания).

Электромагнитные балласты

Еще одно отличие данной схемы: стартер заменен конденсатором. Как известно, цепочка «дроссель – конденсатор» представляет собой резонансный контур, в котором токи при подаче переменного напряжения с резонансной частотой возрастают до бесконечности. При запуске микросхема инвертора формирует ток с частотой, близкой к резонансной. Вследствие этого в цепи появляется необходимый для прогрева электродов ток и при этом на конденсаторе формируется напряжение зажигания лампы.

После ее включения микросхема инвертора сразу меняет частоту формируемого переменного тока с тем, чтобы через лампу протекал ток нужной силы.

В схеме с электронным балластом часто присутствует блок управления, который играет роль стабилизатора (исправляет отклонения напряжения в сети) и корректирует некоторые параметры преобразованного тока.

С его же помощью пользователь может менять в определенных пределах частоту напряжения на выходе инвертора, регулируя тем самым светимость люминесцентной лампы.

Одноламповые схемы включения

Все вышеописанные схемы являются одноламповыми. Подключение стартера осуществляют так: один его контакт подключают к штыревому выводу с одной стороны лампы, второй — к штыревому выводу с другой стороны. Таким образом, с каждой стороны лампы останется по одному свободному выводу — их через дроссель нужно подключить к сети. Компенсирующий конденсатор подключается параллельно питающим контактам лампы.

Для подключения двух ламп применяется несколько иная схема.

Двухламповые схемы включения

Для подключения двух ламп требуются два стартера, но всего один дроссель. Стартеры подключаются так же, как в одноламповой схеме: контакты каждого из них нужно подключить к штыревым выводам с каждой стороны соответствующей лампы. Не задействованные контакты ламп через дроссель подключаются по последовательной схеме к сети.

Схема подключения двух люминесцентных ламп на один дроссель

Компенсирующие же конденсаторы, по одному на каждую лампу, нужно подключить параллельно питающим контактам.

Если по приведенной схеме подключаются лампы мощностью 18 Вт, мощность дросселя должна составлять 36 Вт, стартеров — от 4 до 22 Вт.

Схема включения люминесцентных ламп

Полезно рассмотреть способы подключения светильников, к которым можно прибегнуть при отсутствии того или иного элемента:

Без дросселя

Дроссель, представляющий собой индуктивное сопротивление, можно заменить сопротивлением активным. В этом качестве может использоваться обычная лампочка накаливания, имеющая ту же мощность, что и люминесцентный светильник. Последний нужно подключить к сети через выпрямитель из двух диодов и двух конденсаторов, на выходе которого получается двойное напряжение.

Схема подключение люминесцентных ламп без дросселя и стартера

После включения питания и до того, как в лампе возникнет дуговой разряд, на ее электроды будет подано двукратное напряжение сети, что приведет к зажиганию. После пробоя межэлектродного промежутка в лампе установятся рабочие ток и напряжение, при этом в работу включится лампа накаливания.

Отметим, что при таком подключении лампа зажигается без предварительного разогрева электродов, что очень негативно скажется на сроке ее службы.

Без стартера

Самый простой вариант — подключить вместо стартера кнопку от дверного звонка. Для включения лампы кнопку нужно нажать, а как только она загорится — отпустить.

Другое решение — запитать лампу через удваивающий выпрямитель и ввести в схему стабилитроны. До зажигания лампы двукратное напряжение на выходе выпрямителя будет удерживать стабилитроны в открытом положении, вследствие чего под этим же напряжением окажутся электроды лампы.

После ее розжига напряжение упадет и работа удвоителя станет невозможной. Соответственно, закроются стабилитроны и напряжение в лампе станет рабочим (ограничивается дросселем).

Видео на тему

Подключение люминесцентных ламп: 75 фото вариантов подсоединения

Люминесцентные лампы чаще всего используются в производственных условиях, в магазинах, теплицах  и на складах. Для дома их стали покупать только с появлением образцов, имеющих цоколь Е27. При всей экономичности создать оптимальный режим их эксплуатации без дополнительных устройств достаточно сложно, например, когда речь идет о параллельном подключении люминесцентных ламп. В особенностях этого процесса мы и попытаемся разобраться.

Принцип работы

Лампа представляет собой колбу, в которую закачан инертный газ аргон с парами ртути. В конструкции имеется анод и катод. Между ними возникает разряд, вследствие чего происходит загорание в момент пуска.

Разогретые пары ртути начинают излучать инфракрасное свечение, которое не доступно глазу человека. Чтобы перевести свечение в необходимый диапазон, стенки колбы покрывают специальным люминофором. Он активизируется и начинает излучать подходящий глазу свет.

Однако испарение ртутных паров требует иного напряжения, нежели имеется в обычной сети. Способы подключения люминесцентных ламп более сложные.

Дополнительно к электродам запускаются установленные дополнительно электронные и электромагнитные ПРА. Они стимулируют появление нужного скачка напряжения и гарантируют отсутствие неконтролируемого его роста в процессе работы.

Использование стартеров

Для эксплуатации ламп с электромагнитным типом ПРА требуется стартер.

Он обеспечивает замыкание в цепи. В результате электроды разогреваются, и происходит зажигание. После нагрева до требуемого уровня цепь размыкается, аргоновый промежуток пробивается.

А вот дроссель в момент замыкания электродов ограничивает ток до нужного уровня, способствует генерированию импульса напряжения для пробоя, а также является важным фактором стабильности горения разряда.

Чтобы подключить лампу надо к ее входу параллельно законтачить стартер. Для этого используют только один штырь на каждой стороне колбы. К оставшимся контактам лампы присоединяется дроссель. Параллельно надо подключить и конденсатор, который компенсирует реактивную мощность и уменьшит помехи.

На фото подключения люминесцентных ламп можно увидеть схему с электромагнитным балластом. У нее существует множество недостатков:

• долгое зажигание;
• пульсирование;
• наличие шумов;
• отсутствие пуска при низких температурах.

Поэтому использование моделей с электромагнитными ПРА сейчас ограничено. Рекомендуется использовать более эффективные устройства.

Работа без стартера

Подключение люминесцентных ламп без стартера производится при помощи пускорегулирующей аппаратуры электронного типа. Поскольку такая лампа является источником освещения с отрицательным показателем сопротивления, то ЭПРА играет роль преобразователя. Высокие токи могут испортить светильник, поэтому пускорегулирующее устройство ограничивает напряжение и сохраняет его в требуемом диапазоне.

Данная схема имеет достоинства. Во-первых, лампочка не мерцает. Во-вторых, шум в процессе работы отсутствует. В-третьих, осветительный прибор остается в рабочем состоянии намного дольше. В-четвертых, ЭПРА более компактна по сравнению с дросселем.

Электронный балласт – это блок с клеммами. Внутри корпуса есть плата. Компактность прибора позволяет его применять в любых по размеру светильниках. При выборе ЭПРА можно подобрать устройство под нужное число ламп и их мощность.

Первый и второй контакты балласта надо подсоединить паре выходов лампы, а третий и четвертый – ко второй паре. Затем на вход надо подать напряжение, лампа будет функционировать.

Подключение на две лампы

Чтобы произвести подключение двух люминесцентных ламп, необходимо ко всем линейным светильникам подсоединить параллельно устройство стартера.

Контакт происходит на два штыря, каждый из которых находится на разных сторонах колбы. Остальные контакты используются для присоединения индукционного дросселя. На них будет подаваться электропитание.

Параллельное подключение конденсатора относительно контактов запитывающего действия позволяет влиять на реактивную мощность и снижать уровень помех.

Использование пускорегулирующих приспособлений позволяет эффективно эксплуатировать люминесцентные светильники в помещениях разного типа. При этом обеспечивается надежность и долговечность работы, компенсируются скачки напряжения.

Современное оборудование позволяет облегчить подключение люминесцентной лампы к выключателю, однако работы связанные с этой задачей требуют от исполнителей электротехнических навыков.

Фото подключения люминесцентных ламп

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Лампа люминесцентная без стартера.

Принцип работы и схема подключения люминесцентной лампы. Кратко об особенностях работы лампы

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Нити накала лампы.
9. Ультрафиолетовое излучение.
10. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 – электроды лампы; С1 – косинусный конденсатор, С2 – фильтрующий конденсатор. Обязательным элементом таких схем является дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего зачастую используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за наличия индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть – L – К1 – S – К2 – Сеть». В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивление лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть – L – К1 – К2 – Сеть». В этой фазе дроссель L выполняет роль реактивного токоограничивающего сопротивления.
Недостатки традиционной схемы пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, низкий КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20÷100 кГц) отсутствует видимое мерцание. Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 – выпрямитель сетевого напряжения, С – фильтрующий конденсатор, Т1-Т4 – транзисторный мостовой инвертор с трансформатором Tr. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента мощности, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные выше названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора служат для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1) . В таком случае достаточно заменить стартер. Эту же операцию следует провести при появлении мерцания лампы. В таком случае при визуальном осмотре на колбе ЛДС нет характерных затемнений.
2) . Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими нитями электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис. 4). Здесь роль стартера выполняет пользователь. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис. 5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 – 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель. Конденсаторы в схеме рис. 6 следует выбирать в пределах 1÷20 мкФ с напряжением не меньше 1000В. Диоды должны быть рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, рассчитанных на ток 1.
Ещё один вариант схемы запуска показан на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогичны схеме на рис. 6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем главную вторичную (на схеме обозначена, как III). Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании схем на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением.

Недавно посмотрел на целую коробку сгоревших энергосберегающих ламп, в основном с хорошей электроникой, но перегоревшими нитями накала люминисцентной лампы, и подумал – надо куда-то всё это добро применить. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов.

И хотя зажигание с холодными электродами является для более тяжелым режимом, чем включение обычным образом, этот метод позволяет ещё долгое время использовать люминисцентную лампу для освещения. Как известно, зажигание лампы с холодными электродами требует повышенного напряжения до 400…600 В. Реализуется это простым выпрямителем, напряжение выхода которого будет почти в два раза выше входного сетевого 220В. В качестве балласта устанавливается обычная маломощная лампочка накаливания, и хотя использование лампы вместо дросселя снижает экономичность такого светильника, если использовать лампы накаливания на напряжение 127 В и её включить в цепь постоянного тока последовательно с лампой, то будем иметь достаточную яркость.

Диоды любые выпрямительные, на напряжение от 400В и ток 1А, можно и советские коричневые КЦ-шки. Конденсаторы так-же с рабочим напряжением не менее 400В.

Данное устройство работает как удвоитель напряжения, выходное напряжение которого приложено к катоду — аноду ЛДС. После зажигания лампы устройство переходит в режим двуполупе-риодного выпрямления с активной нагрузкой и напряжение одинаково распределено между лампами EL1 и EL2, что справедливо для ЛДС мощностью 30 — 80 Вт, имеющих рабочее напряжение в среднем около 100 В. При таком включении схемы, световой поток лампы накаливания будет составлять примерно четверть от потока ЛДС.

Для люминисцентной лампоы мощностью 40 Вт необходима лампа накаливания 60 Вт, 127 В. Ее световой поток составит 20 % от потока ЛДС. А для ЛДС мощностью 30 Вт можно применить две лампы накаливания на 127 В по 25 Вт каждая, включив их параллельно. Световой поток этих двух ламп накаливания — около 17 % светового потока ЛДС. Такое увеличение светового потока лампы накаливания в комбинированном светильнике объясняется тем, что они работают при напряжении, близком к номинальному, когда их световой поток приближается к 100 %. В то же время, при напряжении на лампе накаливания около 50 % от номинального, их световой поток составляет всего лишь 6,5 %, а потребляемая мощность — 34 % от номинальной.

Схема включения люминесцентных ламп гораздо сложнее, нежели у ламп накаливания.
Их зажигание требует присутствия особых пусковых приборов, а от качества исполнения этих приборов зависит срок эксплуатации лампы.

Чтоб понять, как работают системы запуска, нужно до этого ознакомиться с устройством самого осветительного устройства.

Люминесцентная лампа представляет из себя газоразрядный источник света, световой поток которого формируется в главном за счёт свечения нанесённого на внутреннюю поверхность колбы слоя люминофора.

При включении лампы в парах ртути, которыми заполнена пробирка, случается электронный разряд и возникшее при всем этом уф-излучение воздействует на покрытие из люминофора. При всем этом происходит преобразование частот невидимого уф-излучения (185 и 253,7 нм) в излучение видимого света.
Ети лампы обладают низким потреблением электроэнергии и пользуются большой популярностью, особенно в производственных помещениях.

Схемы

При подключении люминесцентных ламп используется особая пуско-регулирующая техника – ПРА. Различают 2 вида ПРА: электронная – ЭПРА (электронный балласт) и электромагнитная – ЭМПРА (стартер и дроссель).

Схема подключения с применением электромагнитный балласта или ЭмПРА (дросель и стартер)

Более распространённая схема подключения люминесцентной лампы – с использованием ЭМПРА. Это стартерная схема включения.

Принцип работы: при подключении электропитания в стартере появляется разряд и
замыкаются накоротко биметаллические электроды, после этого ток в цепи электродов и стартера ограничивается лишь внутренним сопротивлением дросселя, в следствии чего же возрастает практически втрое больше рабочий ток в лампе и мгновенно нагреваются электроды люминесцентной лампы.
Одновременно с этим остывают биметаллические контакты стартера и цепь размыкается.
В то же время разрыва дроссель, благодаря самоиндукции создает запускающий высоковольтный импульс (до 1 кВольта), который приводит к разряду в газовой среде и загорается лампа. После чего напряжение на ней станет равняться половине от сетевого, которого станет недостаточно для повторного замыкания электродов стартера.
Когда лампа светит стартер не будет участвовать в схеме работы и его контакты будут и останутся разомкнуты.

Основные недостатки

• В сравнении со схемой с электронным балластом на 10-15 % больший расход электричества.

• Долгий пуск не менее 1 до 3 секунд (зависимость от износа лампы)

• Неработоспособность при низких температурах окружающей среды. К примеру, зимой в неотапливаемом гараже.

• Стробоскопический результат мигания лампы, что плохо оказывает влияние на зрение, при чем детали станков, вращающихся синхронно с частотой сети- кажутся неподвижными.

• Звук от гудения пластинок дросселя, растущий со временем.

Схема включения с двумя лампами но одним дросселем . Следует заметить что индуктивность дросселя должна быть достаточной по мощности етих двух ламп.
Следует заметить что в последовательной схеме включения двох ламп применяются стартеры на 127 Вольт, они не будут работать в одноламповой схеме, для которой понадобятся стартеры на 220 Вольт

Ета схема где, как видите, нет ни стартера ни дроселя, можна применить если у ламп перегорели нити накала. В таком случае зажечь ЛДС можно при помощи повышающего трансформатора Т1 и конденсатора С1 который ограничит ток протекающий через лампу от сети 220вольт.

Ета схема подойдет все для тех же ламп у которых перегорели нити накала, но сдесь уже ненада повышающего трансформатора что явно упрощает конструкцию устройства

А вот такая схема с применением диодного выпрямительного моста устраняет ее мерцание лампы с частотой сети, которое снановится очень заметным при ее старении.

или сложнее

Если в вашем светильнике вышел с строя стартер или мигает постоянно лампа (вместе с стартером если присмотрется под корпус стартера) и под рукой нечем заменить, зажечь лампу можна и без него — достаточно на 1-2 сек. закоротить контакты стартера или поставить кнопку S2 (осторожно опасное напряжение)

тот же случай но уже для лампы с перегоревшей нитей накала

Схема подключения с применением электронного балласта или ЭПРА

Электронный Пускорегулирующий Аппарат (ЭПРА) в отличии от электромагнитного подает на лампы напряжение не сетевой частоты, а высокочастотное от 25 до 133 кГц. А это полностью исключает вероятность появления приметного для глаз мерцания ламп. В ЭПРА используется автогенераторная схема, включающая трансформатор и выходной каскад на транзисторах.

Ну конечно насчет «вечной лампы » это громко сказано, но вот «оживить» люминесцентную лампу с перегоревшими нитями накала вполне возможно. ..

В общем-то все, наверное, уже поняли что речь у нас пойдет не о обычной лампочке накаливания а о газоразрядных (как их еще называли раньше «лампа дневного света»), которая выглядит вот так:

Принцип работы такой лампы: за счет высоковольтного разряда внутри лампы начинает светиться газ (обычно аргон с примесью паров ртути). Для того чтобы зажечь такую лампу требуется довольно высокое напряжение, которое получают за счет специального преобразователя (балласта) находящегося внутри корпуса.

полезные ссылки для общего развития : самостоятельный ремонт энергосберегающих ламп , лампы энергосберегающие- преимущества и недостатки

Стандартные используемые люминесцентные лампы не лишены недостатков: во время их работы прослушивается гудение дросселя, в системе питания имеется стартер, который ненадежен в работе, и самое главное — лампа имеет нить накала, которая может перегореть, из-за чего лампу приходится заменять новой.

Но есть и альтернативный вариант: газ в лампе можно зажечь даже и при оборванных нитях накала- для этого достаточно просто увеличить напряжение на выводах.
Причем при таком варианте использования есть еще и свои преимущества: лампа зажигается практически мгновенно, отсутствует гудение при работе, не нужен стартер.

Чтобы зажечь люминесцентную лампу с оборванными нитями накала (кстати и не обязательно с оборванными…) нам потребуется небольшая схема:

Конденсаторы С1, С4 должны быть бумажными, с рабочим напряжением в 1,5 раза больше питающего напряжения. Конденсаторы С2, СЗ желательно чтобы были слюдяными. Резистор R1 обязательно проволочный, по мощности лампы, указанной в таблице

Мощноcть лампы, Вт	С1 -С4 мкФ	С2 — СЗ пФ	Д1 -Д4	Ом
		3300	Д226Б
		6800	Д226Б
		6800	Д205
		6800	Д231

Диоды Д2, ДЗ и конденсаторы С1, С4 представляют двухполупериодный выпрямитель с удвоением напряжения. Величины емкостейС1, С4 определяют рабочее напряжение лампы Л1 (чем больше емкость, тем больше напряжение на электродах лампы Л1). В момент включения напряжение в точках а и б достигает 600 В, которое прикладывается к электродам лампы Л1. В момент зажигания лампы Л1 напряжение в точках а и б уменьшается и обеспечивает нормальную работы лампы Л1, рассчитанной на напряжение 220 В.

Применение диодов Д1, Д4 и конденсаторов С2, СЗ повышает напряжение до 900 В, что обеспечивает надежное зажигание лампы в момент включения. Конденсаторы С2, СЗ одновременно способствуют подавлению радиопомех.
Лампа Л1 может работать без Д1, Д4, С2, С3, но при этом надежность включения уменьшается.

Данные элементов схемы в зависимости от мощности люминесцентных ламп приведены в таблице.

При выборе современного способа освещения помещения, необходимо знать, как подключить лампу дневного света самостоятельно.

Большая площадь поверхности свечения способствует получению ровного и рассеянного освещения.

Поэтому именно такой вариант стал в последние годы очень популярным и востребованным.

Лампы люминесцентные относятся к газоразрядным источникам освещения, характеризующимся образованием ультрафиолетового излучения под воздействием электрического разряда в ртутных парах с последующим преобразованием в высокую видимую светоотдачу.

Появление света обусловлено наличием на внутренней поверхности лампы особого вещества под названием люминофор, поглощающего УФ-излучение. Изменение состава люминофора позволяет менять оттеночную гамму свечения. Люминофор может быть представлен галофосфатами кальция и ортофосфатами кальция-цинка.

Принцип работы люминесцентной лампочки

Поддержка дугового разряда происходит посредством термоэлектронной эмиссии электронов на поверхности катодов, которые разогреваются при пропускании тока, ограничивающегося балластом.

Недостаток ламп дневного света представлен отсутствием возможности выполнить прямое подключение к электрической сети, что обусловлено физической природой лампового свечения.

Значительная часть светильников, предназначенных для установки ламп дневного света, имеет встроенные механизмы свечения или дроссели.

Подключение лампы дневного света

Чтобы грамотно осуществить самостоятельное подключение, необходимо правильно выбрать лампу дневного света.

Такая продукция маркируется трёх-цифровым кодом, содержащим всю информацию о качестве света или индекса цветопередачи и температуры цвета.

Первой цифрой маркировки обозначается уровень цветовой передачи, и чем выше являются эти показатели, тем более достоверную цветопередачу удаётся получить в процессе освещения.

Обозначение температуры свечения лампы представлено цифровыми показатели второго и третьего порядка.

Наибольшее распространение получило экономичное и высокоэффективное подключение на основе электромагнитного балласта, дополненного неоновым стартером, а также схемой со стандартным балластом электронного типа.

Схемы подключения лампы дневного света со стартером

Самостоятельно подключить лампу накаливания достаточно просто, что обусловлено наличием в комплекте всех необходимых элементов и схемы стандартной сборки.

Две трубки и два дросселя

Технология и особенности самостоятельного последовательного подключения таким способом следующие:

• подача фазного провода на балластный вход;
• подключение дроссельного выхода на первую контактную группу лампы;
• подсоединение второй контактной группы на первый стартер;
• подключение с первого стартера на вторую ламповую контактную группу;
• соединение свободного контакта с проводом на ноль.

Аналогичным способом производится подключение второй трубки. С балласта идёт подключение на первый ламповый контакт, после чего второй контакт с этой группы переходит на второй стартер. Затем осуществляется соединение стартерного выхода со второй ламповой парой контактов и соединение свободной контактной группы с нулевым вводным проводом.

Такой способ подключения, по мнению специалистов, является оптимальным при наличии пары источников освещения и пары соединительных комплектов.

Схема подключения двух ламп от одного дросселя

Самостоятельное подключение от одного дросселя – менее распространённый, но совершенно несложный вариант. Такое двухламповое последовательное подключение отличается экономичностью и требует приобретения индукционного дросселя, а также пары стартеров:

• к лампам посредством параллельного подсоединения присоединяется стартер на штыревой выход с торцов;
• последовательное присоединение свободных контактов к электрической сети при помощи дросселя;
• присоединение конденсаторов параллельно к контактной группе осветительного устройства.

Две лампы и один дроссель

Стандартные выключатели, относящиеся к категории бюджетных моделей, часто характеризуются залипанием контактов в результате повышения стартовых токов, поэтому целесообразно применять специальные высококачественные варианты контактных коммутационных аппаратов.

Как подключить лампу дневного света без дросселя?

Рассмотрим, как происходит подключение люминесцентных ламп дневного света. Простейшая схема бездроссельного подключения применяется даже на сгоревших трубках ламп дневного света и отличается отсутствием использования нити накаливания.

В этом случае питание трубки осветительного прибора обусловлено наличием повышенного постоянного напряжения посредством диодного моста.

Схема включения лампы без дросселя

Такая схема характеризуется присутствием токопроводящего провода или широкой полоски фольгированной бумаги, одной стороной присоединенной к выводу электродов лампы. Для фиксации на концах колбы применяются металлические хомутики, аналогичного с лампой диаметра.

Электронный балласт

Принцип функционирования осветительного прибора с электронным балластом заключается в прохождении электрического тока через выпрямитель, с последующим поступлением в буферную зону конденсатора.

В электронном балласте, наряду с классическими пусковыми регулирующими устройствами, осуществление старта и стабилизации происходит посредством дросселя. Питание зависит от высокочастотного тока.

Электронный балласт

Естественное усложнение схемы сопровождается целым рядом преимуществ по сравнению с низкочастотным вариантом:

• повышение показателей эффективности;
• устранение эффекта мерцания;
• снижение веса и габаритов;
• отсутствие шумности в процессе работы;
• повышение надежности;
• продолжительный эксплуатационный срок.

В любом случае следует учитывать тот факт, что электронные балласты относятся к категории импульсных устройств, поэтому их включение без достаточной нагрузки является основной причиной выхода из строя.

Проверка работоспособности энергосберегающей лампы

Несложное тестирование позволяет своевременно выявить поломку и правильно определить основную причину неисправности, а иногда и выполнить самостоятельно наиболее простые ремонтные работы:

• Демонтаж рассеивателя и внимательный осмотр люминесцентной трубки с целью обнаружения участков выраженного почернения. Очень быстрое почернение концов колбы свидетельствует о перегорании спирали.
• Проверка нитей накала на предмет отсутствия разрывов при помощи стандартного мультиметра. При отсутствии повреждений нитей – показатели сопротивления могут варьироваться в пределах 9,5-9,2Om.

Если проверка лампы не показала сбоев в работе, то отсутствие функционирование может быть обусловлено поломкой дополнительных элементов, включая электронный балласт и контактную группу, которая достаточно часто подвергается окислению и нуждается в зачистке.

Проверка работоспособности дросселя осуществляется отключением стартера и замыканием на патрон. После этого нужно накоротко замкнуть патроны лампы и замерить дроссельное сопротивление. Если заменой стартера не удаётся получить желаемый результат, то основная неисправность, как правило, кроется в конденсаторе.

Что вызывает опасность в энергосберегающей лампе?

Ставшие относительно недавно очень популярными и модными различные энергосберегающие осветительные приборы, по мнению некоторых ученых, способны нанести достаточно серьезный вред не только окружающей среде, но и здоровью человека:

• отравление ртутьсодержащими парами;
• поражения кожных покровов с образованием выраженной аллергической реакции;
• повышение риска развития злокачественных опухолей.

Мерцающие лампы часто становятся причиной бессонницы, хронической усталости, снижения иммунитета и развития невротических состояний.

Важно знать, что из разбитой колбы люминесцентной лампы высвобождается ртуть, поэтому эксплуатация и дальнейшая утилизация должны осуществляться с соблюдением всех правил и мер предосторожности.

Значительное сокращение срока службы лампы люминесцентной, как правило, бывает спровоцировано нестабильностью напряжения или неисправностями балластного сопротивления, поэтому при недостаточно качественной работе электросети предполагается использование обычных ламп накаливания.

Видео на тему

Люминесцентная лампа – принцип работы, конструкция и принципиальная схема

В этом разделе вы изучаете люминесцентную лампу – принцип работы, конструкция и принципиальная схема.

Люминесцентная лампа представляет собой ртутную газоразрядную лампу низкого давления.

Конструкция люминесцентной лампы

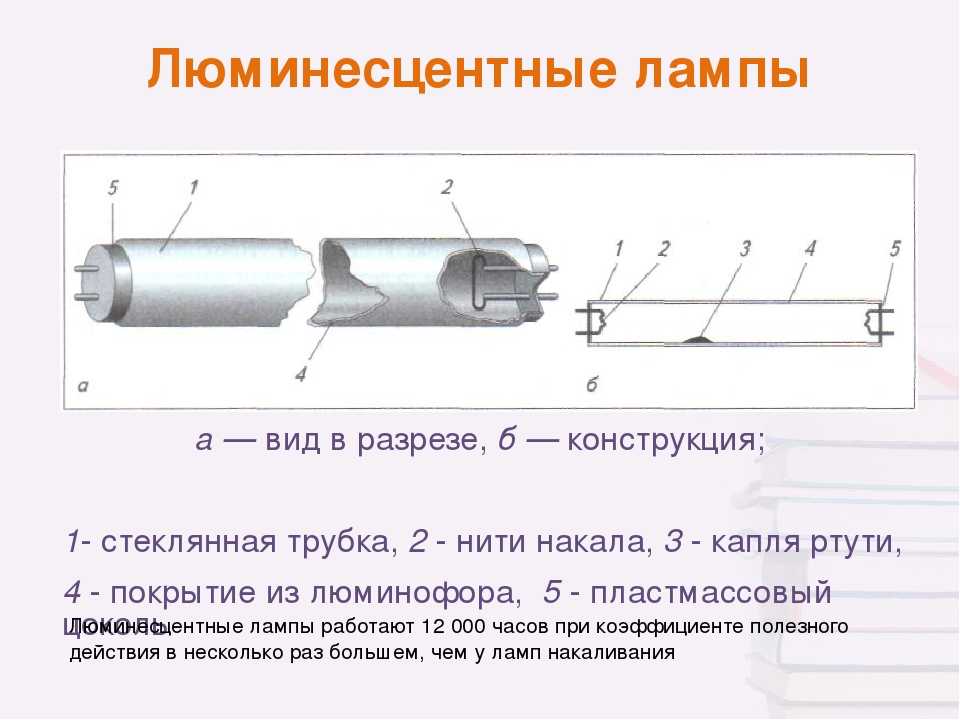

Люминесцентная лампа (рис. 1 (a) и рис. 1 (b)) обычно состоит из длинной стеклянной трубки (G) с электродами на каждом конце (E ₁ и Е ₂ ). Эти электроды изготовлены из спиральной вольфрамовой нити, покрытой материалом, излучающим электроны. Трубка изнутри покрыта флуоресцентным порошком и содержит небольшое количество аргона вместе с небольшим количеством ртути при очень низком давлении. Цепь управления лампой состоит из пускового выключателя (S), известного как стартер, индуктивной катушки с железным сердечником, называемой дросселем (L), и двух конденсаторов (C ₁ и C ₁ ).

(а)

(b)

Рис. 1: (a) Схема люминесцентной лампы с пусковым выключателем тлеющего типа, (b) Стартер в разрезе

Принцип работы

Люминесцентная лампа Две Типы пусковых выключателей, а именно тлеющего типа (устройство, работающее от напряжения) и теплового типа (устройство, управляемое током), широко используются. Трубка с пусковым устройством накаливания (S) показана на рис. 1 (а). Этот стартер (рис. 1 б) состоит из двух электродов, герметично запаянных в стеклянную колбу, заполненную смесью гелия и водорода. Один электрод неподвижный, а другой представляет собой U-образную биметаллическую полосу из двух металлов, имеющих разные температурные коэффициенты расширения. Контакты нормально разомкнуты. При включении питания тепла, выделяемого за счет тлеющего разряда между электродами пускателя, достаточно для того, чтобы изогнуть биметаллическую полосу (из-за неравномерного расширения двух металлов) до ее контакта с неподвижным электродом. Таким образом, цепь между двумя трубчатыми электродами (E ₁ и E ₂ ) завершены и через них циркулирует относительно большой ток. Затем электроды нагреваются до накала этим циркулирующим током, и в непосредственной близости от них происходит ионизация. Через секунду-две из-за отсутствия тлеющего разряда, который прекращается после замыкания контактов пускового переключателя, биметаллическая полоска достаточно охлаждается. Это приводит к разрыву контакта, и внезапное уменьшение тока индуцирует ЭДС. порядка 800 – 1000 В в дроссельной катушке. Этого напряжения достаточно, чтобы зажечь дугу между двумя электродами E ₁ и E ₂ за счет ионизации аргона. Тепло, выделяющееся в трубке, испаряет ртуть, и разность потенциалов на трубке падает примерно до 100–110 В. Этой разности потенциалов недостаточно, чтобы возобновить накал в стартере. Если используется пусковой выключатель теплового типа, схема схемы будет такой, как показано на рис. 2. Этот переключатель (S) либо открытого типа, либо заключенный в стеклянную колбу, заполненную водородом, имеет биметаллическую полосу рядом с нагревательным элементом (R ). Два электрода переключателя нормально замкнуты. Следовательно, когда лампа включена, цепь замыкается через термовыключатель, через две нити накала протекает относительно большой ток (E ₁ и E ₂ ) трубки. Этот циркулирующий ток нагревает нити до накала, и газ в непосредственной близости от них ионизируется. Поскольку тот же самый ток проходит и через нагревательный элемент (R), он вызывает размыкание контакта биметаллической пластины, и индуктивный скачок напряжения из-за дросселя запускает разряд в трубке. Затем контакты стартера остаются разомкнутыми до тех пор, пока лампа не заработает за счет тепла, выделяемого нагревательным элементом.

Рис. 2: Схема люминесцентной лампы с пусковым выключателем теплового типа

Большая часть энергии, излучаемой этой ртутной лампой низкого давления, не находится в видимой форме. Флуоресцентное покрытие поглощает эту энергию и преобразует ее в видимое излучение, т.е. свет. Различные флуоресцентные порошки повторно излучают поглощенную энергию в разных цветах.

Функции компонентов вспомогательной цепи

Дроссель

1. Обеспечивает необходимое высокое напряжение для запуска разряда в трубке (т.е. напряжение, необходимое для зажигания дуги между двумя электродами трубки).
2. Поскольку напряжение, необходимое на лампе при нормальной работе, невелико (около 100–110 В), избыточное напряжение сбрасывается на дросселе.
3. Дроссель действует как стабилизатор. Разряд имеет отрицательную характеристику, т.е. сопротивление падает с увеличением тока. В таких условиях дроссель помогает поддерживать постоянный ток в трубке. Например, если ток увеличивается, падение напряжения на дросселе будет увеличиваться, а напряжение на трубке будет уменьшаться, что приведет к уменьшению тока и наоборот.

Конденсатор C ₁

Дроссель снижает коэффициент мощности цепи. Cl, подключенный параллельно источнику питания, улучшает этот коэффициент мощности.

Конденсатор C ₂

Он подключается к пусковому выключателю для подавления радиопомех из-за высокочастотных колебаний напряжения, которые могут возникать на его контактах.

Применение люминесцентных ламп

Они широко используются для внутреннего освещения жилых домов, магазинов и гостиниц. Они также широко используются с отражателями для уличного освещения. Благодаря безбликовому бестеневому свету они идеально подходят для мастерских, фабрик, лабораторий и гостиных. Люминесцентные лампы обычно изготавливаются мощностью 20, 40 и 80 Вт.

Преимущества люминесцентной лампы

1. Меньшее энергопотребление.
2. Более длительный срок службы, примерно в 3-4 раза больше, чем у ламп накаливания.
3. По сравнению с лампами накаливания эффективность также примерно в 3-4 раза выше, что дает гораздо больше света при той же мощности.
4. Превосходное качество света. Дает рассеянный, безбликовый, бестеневой и холодный белый свет (приближающийся к дневному свету).
5. Не требуется период прогрева, как в случае с другими газоразрядными лампами.
6. Различные цвета света могут быть получены с использованием различных типов флуоресцентных порошков.
7. Низкое тепловое излучение.

Недостатки люминесцентной лампы

1. Первоначальная стоимость лампы вместе с необходимым вспомогательным оборудованием очень высока.
2. Однако, учитывая его долгий срок службы, его использование по-прежнему экономично.
3. При частых переключениях сокращается срок службы.
4. Колебания напряжения влияют на него, но не в такой степени, как на лампы накаливания.
5. Создание радиопомех.
6. Колеблющийся световой поток (мерцание) создает нежелательный стробоскопический эффект при работе с вращающимися механизмами. Из-за этого эффекта вращающееся оборудование может казаться неподвижным или даже вращаться в противоположном направлении. Этого можно избежать, используя группы из трех ламп, распределенных между тремя фазами трехфазного источника питания, или сдвоенные лампы на однофазном источнике питания с некоторыми изменениями схемы.

Опубликовано 7 июля 2021 2 ноября 2021 г. Автор Учебник по электрикеКатегории Основы электрики

Флуоресцентные стартеры | Все, что вам нужно знать

Стартеры люминесцентных ламп или стартеры накаливания используются для зажигания люминесцентных ламп и ламп на начальном этапе их работы.

Проще говоря, пускатели люминесцентных ламп представляют собой таймер. Переключатель открывается и закрывается до тех пор, пока люминесцентная лампа не «ударит» и не загорится. Если люминесцентная лампа не загорается, переключатель повторяет цикл открытия/закрытия, и люминесцентные лампы снова пытаются зажечься.

Читайте дальше, если вы хотите узнать больше об этом процессе…

Когда питание впервые подается на люминесцентный светильник, ток создает два электрода внутри люминесцентного стартера, которые нагреваются и светятся. Это приводит к тому, что один из электродов люминесцентного стартера изгибается и входит в контакт с другим электродом. Это замыкает переключатель, и теперь ток проходит через люминесцентный стартер к остальной части светильника. Это означает, что цепь между люминесцентной лампой и балластом в светильнике будет эффективно включена «последовательно» к напряжению питания.

Ток, который теперь течет в люминесцентную трубку, заставляет нити на каждом конце люминесцентной трубки нагреваться и начинают испускать электроны в газ, который существует внутри люминесцентной трубки, посредством процесса, известного как термоэлектронная эмиссия.

Внутри люминесцентного стартера соприкасающиеся электроды закорачивают поддерживающее их напряжение и начинают остывать и отгибаться друг от друга. Это затем размыкает переключатель в течение секунды или двух.

Затем ток через нити накала в люминесцентной лампе и балласте прерывается, и, когда цепь больше не является последовательной, полное напряжение подается на нити накала люминесцентной лампы, что создает индуктивный удар, который обеспечивает высокое напряжение, необходимое для запустить люминесцентную лампу.

Если нити накала были недостаточно горячими во время начального цикла, то люминесцентная лампа не зажигается, и цикл повторяется с нагревом стартера и повторным замыканием цепи.

Обычно для зажигания люминесцентной лампы требуется несколько циклов, что вызывает мерцание и щелчки на начальном этапе.

После того, как люминесцентная лампа зажжется, выключатель стартера не замыкается снова, потому что напряжение на зажженной люминесцентной лампе недостаточно для повторного запуска процесса нагрева электродов в люминесцентном пускателе.

Чем старше люминесцентная лампа и старее люминесцентный стартер, тем менее эффективны они при воспламенении. Трубка, запуск которой занимает более нескольких секунд, является явным признаком того, что трубка и стартер могут нуждаться в замене.

---

Типы стартеров люминесцентных ламп

Стартеры люминесцентных ламп можно отличить по обозначенной сбоку мощности. Мощность напрямую связана с длиной люминесцентной лампы, для работы с которой она предназначена.

Ниже перечислены 3 наиболее распространенных типа стартеров люминесцентных ламп:

Стартер серии Twin Tube FS2 мощностью до 22 Вт

Для использования с фитингами с несколькими люминесцентными лампами.

Одноламповый стартер FSU Universal от 4 Вт до 65 Вт

2 фута 18 Вт, 3 фута 30 Вт, 4 фута 36 Вт и 5 футов 58 Вт люминесцентных ламп.

Одноламповый стартер FS125 от 70 Вт до 125 Вт

6-футовые люминесцентные лампы мощностью 70 Вт и выше.

---

Лампы 2D и круглые лампы T9

Как правило, лампы с 2 контактами имеют стартер, встроенный в корпус лампы, но для версий с 4 контактами требуется внешний люминесцентный стартер.

При замене 2D или круглой лампы убедитесь, что вы заменяете аналогичную лампу соответствующей мощности.

---

Как узнать, нужен ли вам новый стартер?

• Мерцающая люминесцентная лампа.
• Люминесцентная лампа не загорается.
• Люминесцентные лампы только с одного конца.
• Люминесцентные лампы освещаются только по краям, но не посередине.

При повторном освещении зоны с несколькими лампами мы предлагаем заменить все старые лампы на новые.

Старые пробирки со временем теряют цвет и могут стать тусклыми. Новые рядом будут выглядеть ярче и чище.

Замена всех ламп в комнате вместе придаст общий вид.

Обязательно прочитайте наше удобное руководство по замене люминесцентных ламп.

Мы также рекомендуем заменять все пускатели люминесцентных ламп при каждой замене лампы. Это обеспечивает быстрый и эффективный запуск, обеспечивает максимальную производительность трубки и может продлить срок службы трубки.

---

Обратите внимание, что светодиодные лампы поставляются со своим собственным специальным пускателем, который, по сути, представляет собой схему, которая обходит функцию, которую выполняет обычный люминесцентный пускатель (светодиодные трубки не нуждаются в «нагреве»). НИКОГДА не используйте люминесцентный стартер со светодиодной трубкой.

---

Последние сообщения в блоге

• Лампочки Директ: за лампочками

  Мы гордимся нашим выбором лампочек, и после беглого просмотра нашего веб-сайта вы увидите, что есть что-то для…

• Полный путеводитель по лучшим рождественским светильникам 2022

  Самое прекрасное время года не за горами, и советы по всей стране готовятся к…

• Переключитесь на светодиоды, чтобы получить самые энергоэффективные рождественские огни

  Снизьте расходы на новогоднее освещение с помощью энергосберегающих светодиодов Каждый год, когда в соседнем доме начинают загораться рождественские огни…

• Не останавливайтесь на ярком освещении, снабдите свой дом сверхскоростным широкополосным доступом

  Если вы недавно переехали в новый дом или решили, что интерьер вашего дома нуждается в обновлении, у вас, вероятно, есть…

• Полное руководство по освещению кухни

  В большинстве домов кухня является центром семейных обедов, вечеринок с друзьями и повседневной кулинарной гениальностью. В этой комнате…

• Лучшее охранное освещение для наружного освещения

  Лучшее охранное освещение для наружного освещения – сочетание стиля, безопасности и солнечной энергии с эффективным наружным освещением.

• Найдите подсветку для зеркала в ванной, которая лучше всего отражает ваш стиль

  При ремонте или приведении в порядок вашей ванной комнаты зеркала часто могут быть одним из последних элементов, о которых вы думаете. А вот подсветка зеркала может…

• 5 стильных светильников для ванной комнаты, которые вам понравятся

  Освещение для ванной комнаты может иметь огромное значение для общего внешнего вида и ощущения пространства, и с началом наших дней и…

4.4 10 голосов

Рейтинг статьи

Проблемы с флуоресцентным освещением и способы их устранения

» Каталог домашней электропроводки
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь по электрике? Получите быстрый ответ! Спросите электрика

Как устранить проблемы с люминесцентным освещением: наиболее распространенные проблемы с люминесцентным освещением и способы их устранения, устранение проблем с люминесцентными осветительными приборами.

Электрическое видео #1 Домашняя электропроводка и ремонт электрооборудования стали проще Узнайте больше из моего видеокурса по домашней электротехнике: Базовая электрическая проводка дома на примере 903:00 ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Руководство по люминесцентным светильникам и их ремонту
Электрика Вопрос: Моя флуоресцентная лампа на кухне не включалась быстро, если вообще включалась.

• Я заменил балласт, который устранил проблему примерно на 3 дня.
• Теперь он снова не включается.
• Когда вы нажимаете на выключатель, вы видите мерцание света на одном конце U-образных ламп, но это все.
• Этот светильник имеет 2 люминесцентных лампы U-образной формы.

Спасибо за помощь!
История: Джим, домовладелец из Саутингтона, Коннектикут.

Дополнительные комментарии: Отличный сайт.

Ответ Дейва:
Спасибо за вопрос по электропроводке, Джим.

Как устранить проблемы с флуоресцентным освещением

Применение: Устранение неполадок с люминесцентными светильниками.
Уровень мастерства: от начального до среднего. Этот проект электропроводки лучше всего выполняется лицензированным подрядчиком по электротехнике.
Необходимые инструменты: основные ручные инструменты, тестер напряжения и безопасная лестница.
Приблизительное время: Зависит от личного опыта, светильника и доступа к светильнику.
Меры предосторожности: определите цепь осветительного прибора, выключите ее и пометьте примечанием перед началом работы с проводкой.
Примечание. Запасные части для светильника должны быть совместимы с установленными люминесцентными лампами.

Наиболее распространенные проблемы с люминесцентным освещением и способы их устранения

• Неисправные лампы
  • Обозначается темными кружками на концах ламп.
  • Просто заменяйте лампы, как правило, каждые два года в зависимости от частоты использования.
  • Если допустить перегорание ламп в патронах, это может привести к перегоранию балласта.
  • При замене балласта всегда заменяйте все лампы и начинайте заново.
  Лампы
  • намного дешевле, чем балласт, и, кроме того, вам не нужно некоторое время беспокоиться о лампах.
• Плохой балласт
  • Как указано выше, при замене балласта убедитесь, что он предназначен именно для используемых ламп.
  • Если у прибора был старый магнитный балласт, вы можете рассмотреть возможность замены балласта прибора на твердотельный балласт.
  • В большинстве случаев патроны менять не нужно, но опять же, вам нужно будет подобрать лампы к балласту.
  • Твердотельные балласты намного более энергоэффективны, выделяют меньше тепла и менее чувствительны к проблемам запуска при низкой температуре.
• Лампы с одним штифтом
  • Это когда один из контактов лампы не находится в гнезде или не контактирует с гнездом.
  • Это очень распространенная проблема, но ее легко устранить.
  • Снимите лампу и переустановите ее, обращая внимание на совмещение контактов с патроном лампы, а затем поверните лампу, чтобы штифты встали на место.
  • Некоторые патроны предназначены для установки штифтов лампы на место с небольшим усилием защелкивания.
  • Осмотрите патроны для ламп, чтобы определить тип вашего светильника. Никогда не применяйте силу к лампе.
• Без провода заземления
  • Люминесцентные лампы требуют, чтобы заземляющий провод от электрической цепи был прикреплен к металлическому каркасу светильника, а заземленный металлический отражатель должен быть установлен на расстоянии не более 1/2 дюйма от ламп.
  • В некоторых случаях, когда провод заземления подключен неправильно, люминесцентные лампы могут вообще не гореть или гореть тускло, что приведет к преждевременному перегоранию ламп.
• Низкие температуры
  • Многие из старых магнитных балластов медленнее запускаются при более низких температурах, и после запуска лампы мерцают, пока не прогреются.
  • Например: более ранние балласты неэлектронного магнитного типа имеют минимальную пусковую температуру от 50 до 60 градусов по Фаренгейту для ламп T12 F40, однако новые балласты электронного типа имеют минимальную пусковую температуру 0 градусов по Фаренгейту для ламп T8 F32.
  • Как видите, в более холодных условиях лучше заменить осветительную арматуру на электронный балласт и установить новые лампы, что устранит проблемы, связанные с низкой температурой.

Узнайте больше об установке домашнего освещения

Как установить электрическую проводку на кухне

Электрическая проводка на кухне

Полное описание или реконструкция электрической проводки. .

Использование тестировщиков для определения проблем с электричеством

Тестеры, чтобы помочь решить проблемы с электричеством

Устранение неисправностей электрического проводки
Типы электрических ям. для осветительных приборов

Вам также может быть полезно:

Видео по электромонтажу #2 Домашняя электропроводка Видео по этой теме и не только Загляните на мой канал YouTube и подпишитесь!

Узнайте больше из моего видеокурса по домашней электротехнике: Базовая электрическая проводка дома на примере

Руководство Дейва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Candyman, Handy Women и электрики Включение: GFCI Outlets Цирки для подводной ходы 120 Volt and 240503.0004 Переключатели проводки Проводя 3-проводные и 4-проводные электрические диапазоны Проводя 3-проводные и 4-проводные сушильные шнуры и выпускная сушилка Как устранить и ремонтировать электрическую проводку 9000 Методы прокладки проводки для модернизации электропроводки Коды NEC для домашней электропроводки . alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Прост Радио Разное Своими руками Советы Схем Схемы Транзист Транзисторы Электрон Электроника
