LM317 микросхема стабилизатор: характеристики, назначение выводов, аналоги

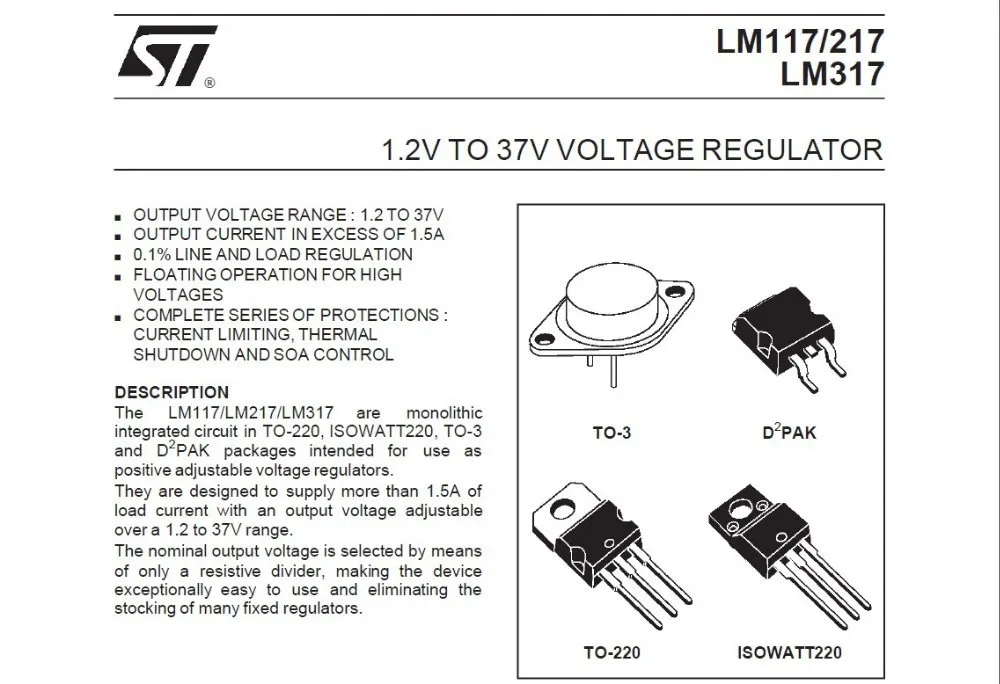

LM317 — регулируемый стабилизатор напряжения на 1,5А.

• Выходной ток 1,5 А.
• Диапазон регулирования выходного напряжения –1,2…37 В.
• Тепловая защита.
• Ограничение тока короткого замыкания.
• Ограничение выделяемой мощности (по встроенным температурным датчикам).
• Может использоваться для стабилизации высоких напряжений.
• В микросхеме отсутствует свинец.

Содержание

1. Корпус и назначение выводов
2. Типовая схема применения
3. Предельно допустимые значения
4. Электрические характеристики
5. Внутренняя схема LM317
6. Типовая схема включения для замера параметров
7. Информация для использования
8. Основные принципы работы LM317
9. Регулирование нагрузки
10. Внешние конденсаторы
11. Защитные диоды
12. Импортные и отечественные аналоги LM317
13. Типовые эксплуатационные характеристики

Корпус и назначение выводов

Вывода:

1 – Регулировка.

2 – V_OUT, Выходное напряжение.

3 – V_IN, Входное напряжение.

Теплоотводящая пластина корпуса микросхемы соединена с выводом 2.

Типовая схема применения

*Cin устанавливается в непосредственной близости к регулятору при отсутствии или значительном удалении фильтрующих конденсаторов источника питания.

** CO не влияет на параметры регулятора, но снижает высокочастотные помехи выходного напряжения.

Предельно допустимые значения

Параметр	Обозн.	Величина	Ед. изм.
Диапазон регулирования	VВХ−VВЫХ	−0.3…40	V
Мощность рассеяния	PD	Внутр.огранич.	W
Корпус 221A
TA = +25°C
Тепловое сопротивление	θJA	65	°C/W
кристалл-воздух
Тепловое сопротивление	θJC	5	°C/W
кристалл-корпус
Корпус 936 (D2PAK−3)	PD	Внутр. огранич.	W
TA = +25°C
Тепловое сопротивление	θJA	70	°C/W
кристалл-воздух
Тепловое сопротивление	θJC	5	°C/W
кристалл-корпус
Диапазон рабочих температур	TJ	− 55…+150	°C
Диапазон температур хранения	Tstg	− 65…+150	°C

Примечания:

1. Превышение предельно допустимых значений, указанных в таблице, может привести к необратимым повреждениям микросхемы.
2. Рекомендуемые условия работы не должны превышать работу устройства с предельно допустимыми значениями параметров.
3. Длительная работа с предельно допустимыми значениями в будущем может повлиять на надежность работы устройства.

Электрические характеристики

Параметр	Обозн.	Мин	Тип	Макс	Ед. изм.
Ток на выводе регулировки	IAdj	−	50	100	µA
Опорное напряжение, 3,0V≤VI−VO≤ 40V, 10mA≤IO≤Imax, PD≤Pmax	Vref	1.2	1.25	1.3	V
Минимальный ток нагрузки для начала стабилизации (VI−VO = 40 V)	ILmin	−	3.5	10	mA
Максимальный ток нагрузкиMaximum Output Current	Imax				A
VI−VO≤15 V,		1.5	2.2	−
VI−VO = 40 V,		0.15	0.4	−
Средний уровень шума	N	−	0. 003	−	% VO
Уровень пульсаций	RR				dB
без CAdj		−	65	−
CAdj = 10 µF		66	80	−
Температура отключения	−	−	180	−	°C
Тепловое сопротивление кристалл-корпус	RθJC	−	5	−	°C /W

Внутренняя схема LM317

Микросхема содержит 29 транзисторов.

Типовая схема включения для замера параметров

Значение R2 найти по формуле: V_out =I_SET х R2 + 1,250 х V_in, где I_SET=5,25 mA.

Основные принципы работы LM317

LM317 – 3-выводная интегральная микросхема-стабилизатор напряжения. Это 3-клеммный плавающий регулятор. Для осуществления основной функции по стабилизации выходного напряжения между регулировочным выводом и выходом микросхемы формируется опорное напряжение (Vref) 1,25 В.

Значение выходного напряжения задается по формуле:

Значение тока на регулировочном выводе микросхемы (IAdj) не превышает 100 mkA во всем диапазоне нагрузок и регулируемых напряжений. Поэтому для практического использования вторым членом в формуле можно пренебречь.

На основе анализа формулы можно сделать вывод, что микросхема имеет ограничения по минимальному току нагрузки. Если его значения меньше величины, указанной в соответствующем пункте таблицы «электрические параметры» выходное напряжение будет подниматься.

В LM317 для стабилизации выходного напряжения контролируется опорное напряжение между выводами, поэтому микросхему можно использовать для работы с высокими напряжениями относительно земли.

Рисунок: основная схема включения.

Регулирование нагрузки

LM317 способен стабилизировать выходное напряжение в широком диапазоне нагрузок. Для максимальной эффективности стабилизации необходимо учесть ряд требований:

1. программирующий резистор (R1) размещается максимально близко к микросхеме, чтобы исключить влияние подводящих проводников;
2. заземляющий конец R2 подсоединяется к основным дорожкам (шинам) заземления на плате, чтобы улучшить регулирование нагрузки.

Внешние конденсаторы

Чтобы уменьшить влияние входного импеданса подводящей линии, повысить стабильность работы регулятора, в непосредственной близости к выводу 3 (V_IN) устанавливают входной байпасный конденсатор (C_in), – дисковый 0,1 F или танталовый 1,0 F.

Между выводом регулировки и нулевым проводником устанавливают конденсатор C_Adj. Он предотвращает появление пульсаций на выходе микросхемы. Конденсатор емкостью 10 µF подавляет пульсации на 15 дБ при выходном напряжении 10 В.

LM317 будет эффективно выполнять функции регулятора напряжения и при отсутствии конденсатора С_О. Однако производитель рекомендует устанавливать на выходе микросхемы фильтрующий конденсатор, – 1,0 µF танталовый или 25 µF алюминиевый электролитический. Он погасит возможные ВЧ шумы и помехи и обеспечит стабильность работы регулятора.

Защитные диоды

Если LM317 используется с выходными конденсатора, рекомендуется устанавливать защитные диоды, как показано на рисунке. При снятии питающего напряжения они предотвратят несанкционированную разрядку выходных конденсаторов через вывод 2 (V_OUT) микросхемы.

На рисунке приведена рекомендуемая схема подключения LM317 с защитными диодами для напряжения на выходе свыше 25 В или высоких значений емкости (C_O > 25µF, C_Adj > 10µF).

Комбинация диодов D1 и D2 полностью защищает микросхему от возможного разряда конденсаторов C_Adj и С_О.

Рисунок: регулятор напряжения с диодной защитой.

Импортные и отечественные аналоги LM317

Уже не одно десятилетие интегральные регуляторы напряжения с различными параметрами выпускаются импортными и отечественными производителями радиоэлектронных компонентов. Поэтому найти для замены LM317 полный аналог или микросхему с максимально близкими характеристиками не представляет особого труда.

Среди продукции отечественных производителей самой популярной заменой является КР142ЕН12.

Перечень полных аналогов LM317 импортного производства включает: GL317; SG317; UPC317; ECG1900.

Список для замены LM317 будет неполным, если в него не включить элементы с близкими техническими параметрами:

• LM117 LM217 – работают в диапазоне температур -55… +150 °С,
• LM338, LM138, LM350 — регуляторы напряжения на 5А, 5А и 3А,
• LM317HV, LM117HV — выходное напряжение на выходе до 60V.

Типовые эксплуатационные характеристики

Зависимость относительного изменения выходного напряжения от температуры кристалла.

Зависимость выходного тока от разницы входного и выходного напряжения.

Зависимость силы тока на выводе «регулировка» от температуры кристалла.

Зависимость опорного напряжения от температуры кристалла.

Зависимость минимального рабочего тока (тока покоя) от разницы входного и выходного напряжения.

Зависимость уровня пульсаций от выходного напряжения.

Зависимость уровня пульсаций от выходного тока.

Зависимость уровня пульсаций от частоты.

Зависимость выходного импеданса от частоты.

График отклика микросхемы на импульс входного напряжения.

График отклика микросхемы на импульс изменения нагрузки.

Регуляторы напряжение на основе линейного стабилизатора LM317

---

Регуляторы напряжение для различных электронных схем, использующих интегральный линейный стабилизатор LM317. LM317 — это микросхема стабилизатора положительного напряжения с тремя выводами от американской компании National Semiconductors. ИС способна обеспечивать выходной ток до 1,5А, входное напряжение может составлять до 40 В, а выходное — от 1,2 В до 37 В.

Содержание

1. Регуляторы напряжение на LM317 — типовая схема линейного стабилизатора
2. Регулируемый стабилизатор с цифровым выбором выхода.
3. Регулятор постоянного напряжения и тока 5А
4. Схема повторителя напряжения с использованием LM317

Регулируемый линейный стабилизатор LM317

Выше показана классическая схема регулятора напряжения на LM317. Входное напряжение подается на контакт 3 (v in) ИС, а регулируемое выходное напряжение поступает на контакт 2 (V out) микросхемы. Цепочка резисторов, состоящая из R1 и R2, соединенных вместе с выводом 1 (adj), используется для установки выходного напряжения. С1 — конденсатор входного фильтра, а C2 — емкость выходного фильтра. Выходное напряжение схемы регулятора зависит от уравнения: Vout = 1,25 В (1+(R2/R1))+Iadj R2.

Регулируемый стабилизатор с цифровым выбором выхода.

Цифровой регулятор напряжения LM317

Выше показана очень простая схема регулируемого стабилизатора с цифровым выбором выхода. Схема представляет собой всего лишь модификацию обычного стабилизатора напряжения на LM317. Параллельно резистору R4 добавляются еще четыре ответвления резистора, каждая с транзисторным ключом. Эти резисторы могут быть включены или исключены из схемы путем добавления соответствующего переключающего транзистора.

Проще говоря, выходное напряжение будет соответствовать логическому уровню цифровых входов A, B, C и D. Высокий логический уровень на клемме A включит Q1, и поэтому резистор R5 будет добавлен параллельно R4 и так далее. Добавление каждого сопротивления параллельно R4 уменьшит эффективное сопротивление цепи. И поэтому выходное напряжение сопротивления будет уменьшаться ступенчато. Ширина каждого шага зависит от номинала резисторов, которые были установлены. Резистор R4 устанавливает максимальное выходное напряжение в соответствии с уравнением Vout Max = 1,25 В (1 + (R4/R3)) + (Iadj x R4).

Регулятор постоянного напряжения и тока 5А

Для простоты понимания, что такое регуляторы напряжение, расположенная выше схема наглядно показывает, что представляет собой стабилизатор постоянного тока 5А, выполненного на LM317. Такое устройство просто необходимо в арсенале любителя электроники. Помимо микросхемы LM317, в схеме также используется один операционный усилитель LM310. Диод D3 и конденсатор C6 образуют цепь компенсации для операционного усилителя.

Выходное напряжение схемы регулятора подается обратно на неинвертирующий вход операционного усилителя, в то время как выходное напряжение операционного усилителя подается обратно на инвертирующий вход самого операционного усилителя через конденсатор C7. Резистор R16 ограничивает входной ток микросхемы LM317 и базовый ток транзистора Q5.

C6 — это конденсатор входного фильтра, а C9 — конденсатор выходного фильтра. Подстроечный резистор R10 можно использовать для регулировки выходного тока, а подстроечником R11 можно регулировать выходное напряжение. Светодиод D2 обеспечивает визуальную индикацию, когда цепь работает в режиме постоянного тока.

Схема повторителя напряжения с использованием LM317

Схема повторителя напряжения — это схема, которая дает значительное усиление по току, в то время как усиление по напряжению поддерживается равным единице (или близкой к ней). Повторитель мощности, в отличии от повторителя напряжения, он способен выдерживать большие токи. Типичная схема повторителя напряжения, разработанная с использованием транзистора с параметрами малого сигнала, может выдерживать ток в несколько сотен миллиампер.

Схема повторителя мощности, показанная ниже, может выдерживать выходной ток до 600 мА. Схема, представляет собой не что иное, как схему эмиттерного повторителя с использованием силового транзистора LM195 (Q6) со схемой ограничителя тока на основе LM317, подключенной к эмиттеру. Проще говоря, цепь ограничения тока заменяет «эмиттерное сопротивление» классического транзисторного эмиттерного повторителя. Конденсатор С10 — входной фильтр. LM195 — монолитный силовой транзистор с полной защитой от перегрузки.

Цепь повторителя мощности

Примечание

• Все схемы, показанные выше, могут быть подключены к монтажной плате.
• В любом случае печатная плата — лучший вариант, если вы можете ее сделать.
• Максимальный ток нагрузки, который может выдержать LM317, составляет 1 А.
• Стабилизатор LM317 в устройстве должен быть установлен на радиатор, где выходной ток превышает 250 мА.
• Радиатор может быть размером 2x2x2 см из ребристого алюминия.
• LM195, также требует аналогичного радиатора.
• Используйте специальный держатель для установки LM301.
• Для MJ4502 требуется радиатор из ребристого алюминия размером 6x6x2 см.
• Размеры радиатора являются приблизительными, и вы можете использовать теплоотводы немного большего или меньшего размера в зависимости от наличия. Всегда больше — лучше, хотя нет ничего хорошего в радиаторе сильно большого размера.
• Конденсаторы входного и выходного фильтров в этих схемах предпочтительнее ставить твердотельного танталового типа.
