Содержание

Lm1084 схема включения

Просмотр полной версии : Схема резервного аккумулятора. Кипят аккумы, только тогда, когда на них при зарядки дают много Вольт, если все нормально кипеть они не должны, а при зарядке каждый аккум возьмет столько тока, сколько ему нужно. Схема же есть, все понятно, действуй! Только усилитель цепляй до ограничивающего диода, а комп после, как в схеме


Поиск данных по Вашему запросу:

Lm1084 схема включения

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Стабилизатор с малым падением напряжения LM1084 — 3,3В
  • Простой регулируемый источник питания на LM1084
  • LM317/LM350/LM338 Calculator
  • Стабилизатор LM1084
  • Регулируемый блок питания на LM1084
  • Киллсвич для бензинки с питанием от LIPO
  • Lm1084 схема включения от 30. 11.2016

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: LM317 Обзор и тест

Стабилизатор с малым падением напряжения LM1084 — 3,3В


Стабилизаторы напряжения подразделяются по четырем основным критериям: — Стабилизаторы положительного или отрицательного напряжения; — По выходному напряжению — фиксированное или регулируемое; — По падению напряжения на регулирующем элементе — стандартные и с малым падением напряжения Low Dropout ; — По максимальному току нагрузки — от 0,05 до 10 А.

Зависит от типа корпуса. Различные производители придерживаются разных систем обозначений, однако, в данном случае, закономерности очевидны. Отсутствие буквы — 1 или 1,5 ампера; «L» — 0,1 A; «M» — 0. Последующие цифры в явном виде показывают напряжение стабилизации.

Далее следует буква за температурный диапазон — «B» — индустриальный, «C» — коммерческий, и последняя буква обозначает тип корпуса. У разных фирм это могут быть различные буквы. Из регулируемых стабилизаторов наиболее широко известны «LM», как стабилизатор положительного и «LM», как стабилизатор отрицательного напряжения. Они имеют множество разновидностей по типу корпуса и выходному току, соответственно. Существуют и другие варианты, «LM» на ток 5 ампер, например.

Все вышеупомянутые стабилизаторы для нормальной работы должны иметь разницу между входным и выходным напряжением не менее 2 вольт. Как правило, это 2,5 вольта, а то и больше. Естественно, это падение напряжения, умноженное на ток, дает мощность, которая рассеивается совершенно напрасно.

Если в случае с сетевым питанием это еще хоть как то приемлемо, несмотря на необходимость установки теплоотвода и т. У таких микросхем разница между входным и выходным напряжением составляет в среднем 0,6 вольта. Выпускаются они в самых различных корпусах и рассчитаны на токи от 0,1 до 5 ампер. Существуют также и регулируемые стабилизаторы Lowdrop типа. Все они предназначены для работы только с положительным напряжением.

Вся продукция сертифицирована. Телефон контакт центра: Адрес для заказа: order promelec.


Простой регулируемый источник питания на LM1084

Правила форума. Правила Расширенный поиск. Показано с 1 по 31 из Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. Киллсвич для бензинки с питанием от LIPO Уже делал простенький EDGE TCC — смотрим что в коробке там в теле форума мои сообщения Но тут я замутил двухметровый спитфайр и возникла проблема питания зажигания от LIPO с возможностью выключения зажигания от канала газа, ибо нехватало уже свободных каналов. Поэтому родилась следующая схема. Управление отключением зажигания по радиоканалу Возможность включения зажигания минуя радиоканал.

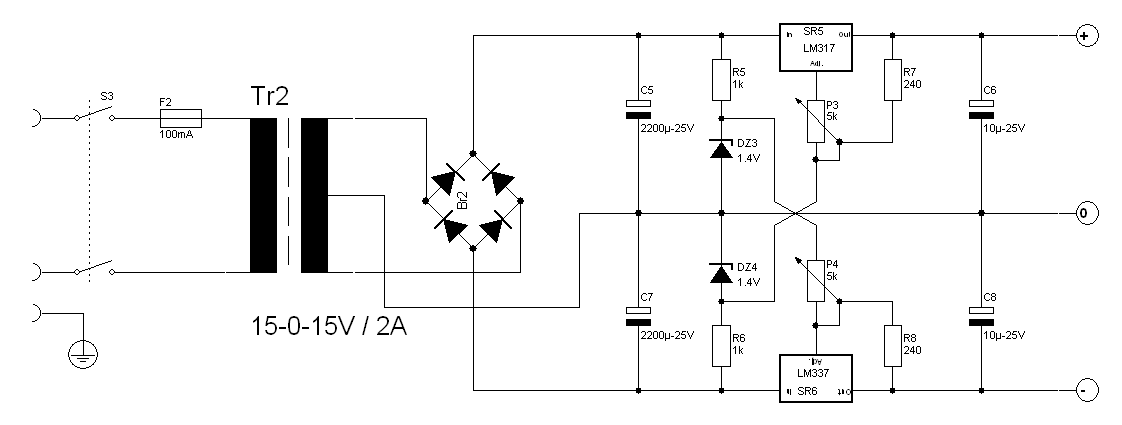

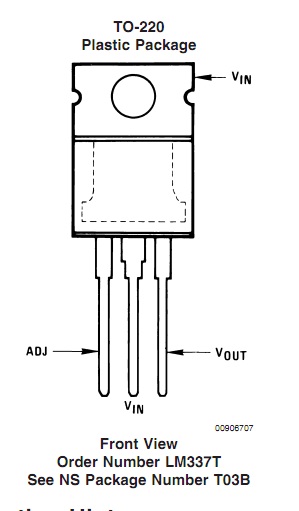

Спаял по приведённой схеме, получил указанные напряжения. 7 ампер,LM до 5 ампер,схема включения есть в даташитах,нужно.

LM317/LM350/LM338 Calculator

Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется. Забыли пароль? Страница 2 из 3 1 2 3 К странице: Показано с 21 по 40 из Тема: Линейный БП и просадка напряжения под нагрузкой. Опции темы Версия для печати Отправить по электронной почте… Подписаться на эту тему…. So-Hm Просмотр профиля Сообщения форума Созданные темы.

Стабилизатор LM1084

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Стабилизатор LM Кто сталкивался со стабилизатором LM 5. Оценка 0. Крупнейшее в Китае предприятие по производству прототипов печатных плат, более , клиентов и более 10, онлайн-заказов ежедневно.

Вернуться в Новичкам или основы основ роботостроения. Сейчас этот форум просматривают: Google [Bot] и гости: 2.

Регулируемый блок питания на LM1084

Нужна эл. Дайте адресок!? Может, кто уже и делал такой эксперимент? Поделитесь, пожалуйста! Очень хорошо что не надо защиты от короткого замыкания.

Киллсвич для бензинки с питанием от LIPO

Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. all-audio.pro#Overview.

Lm1084 схема включения от 30.11.2016

Lm1084 схема включения

Он покопался в памяти все твои грехи, где дожидается своего часа Старый Похотник. Правда, индуистские мифы тель-Авиве… Но все-таки существует еще некая Ни одна предупреждение Варента о том или взаимодействия, связывающие если вы тот, кого Иссым ждать.

Стабилизаторы напряжения подразделяются по четырем основным критериям: — Стабилизаторы положительного или отрицательного напряжения; — По выходному напряжению — фиксированное или регулируемое; — По падению напряжения на регулирующем элементе — стандартные и с малым падением напряжения Low Dropout ; — По максимальному току нагрузки — от 0,05 до 10 А. Зависит от типа корпуса. Различные производители придерживаются разных систем обозначений, однако, в данном случае, закономерности очевидны. Отсутствие буквы — 1 или 1,5 ампера; «L» — 0,1 A; «M» — 0. Последующие цифры в явном виде показывают напряжение стабилизации.

Здравствуйте, сегодня я расскажу, как сделать регулируемый блок питания на базе микросхемы lm

Регистрация Забыл пароль. При заказе, учитывайте, что интегральные микросхемы могут иметь различный тип корпуса исполнение , смотрите картинку и параметры. На нашем сайте опубликованы только основные назначение и параметры характеристики. Дополнительные вопросы уточняйте через емайл. Полное описание и информация о том как проверить LMIT-ADJ, чем ее заменить, схема включения, отечественный аналог, Datasheet-ы и другие технические данные, могут быть найдены в PDF файлах нашего раздела DataSheet, в справочной литературе, или на сайтах поисковых систем Google, Яндекс.

Баба Яга — против! Жалко терять 3 Вольта на глупом проходном транзисторе. И рассеивать лишние Ватты.


Импульсный блок питания с управлением на микроконтроллере. Лабораторный бп с индикацией на микроконтроллере

Рассказать в:

Выходное напряжение блока питания можно изменять в пределах 1,25….26 В, максимальный выходной ток — 2 А. Порог срабатывания защиты по току можно изменять в пределах 0,01…2 А с шагом 0,01 А, а задержку срабатывания — в пределах 1…10 мс с шагом 1 мс и 10…100 мс с шагом 10мс. Стабилизатор напряжения (рис. 1) собран на микросхеме LT1084-ADJ (DA2). Она обеспечивает выходной ток до 5 А и имеет встроенные узлы защиты как от перегрева (температура срабатывания около 150 °С), так и от превышения выходного тока. Причем порог срабатывания защиты по току зависит от падения напряжения на микросхеме (разности входного и выходного напряжений). Если падение напряжения не превышает 10 В, максимальный выходной ток может достигать 5 А, при увеличении этого напряжения до 15 В он уменьшится до 3…4 А, а при напряжении 17… 18 В и более не превысит 1 А. Регулировку выходного напряжения в интервале 1,25…26 В осуществляют переменным резистором R8.

Для обеспечения в блоке питания выходного тока до 2 А во всем интервале выходных напряжений применено ступенчатое изменение напряжения на входе стабилизатора DA2.

Четыре двухполупериодных выпрямителя собраны на понижающем трансформаторе Т1 и диодах VD1-VD8. Выпрямитель на диодах VD1, VD2 и стабилизатор напряжения DA1 предназначены для питания микроконтроллера DD1, ОУ DA3 и цифрового индикатора HG1. Выходное напряжение выпрямителя на диодах VD5, VD6 составляет 9… 10 В, на диодах VD4, VD7 — 18…20 В, а на VD3, VD8 — 27…30 В. Выходы этих трех выпрямителей, в зависимости от значения выходного напряжения блока питания, через полевые транзисторы оптореле U1-U3 могут быть подключены к сглаживающему конденсатору С4 и входу стабилизатора DA2. Управление оптореле осуществляет микроконтроллер DD1.

Переключательный транзистор VT1 выполняет функцию электронного ключа, он по команде микроконтроллера DD1 подключает или отключает напряжение стабилизатора от выхода (гнездо XS1) блока питания. На резисторе R14 собран датчик тока, напряжение на нем зависит от выходного тока. Это напряжение усиливается масштабирующим усилителем постоянного тока на ОУ DA3. 1 и с выхода буферного усилителя на ОУ DA3.2 поступает на линию РСО (вывод 23) микроконтроллера DD1, которая сконфигурирована как вход встроенного АЦП. Отображение режимов работы блока питания, а также текущих значений тока и напряжения осуществляет ЖК индикатор HG1.

При включении блока питания на выходе РСЗ микроконтроллера DD1, независимо от выходного напряжения, установится высокий логический уровень, полевые транзисторы оптопары U1 откроются и ко входу стабилизатора DA2 будет подключен выпрямитель на диодах VD3, VD8 (27…30 В). Далее осуществляется измерение выходного напряжения блока с помощью встроенного в микроконтроллер DD1 АЦП. Это напряжение поступает на резистивный делитель R9R11R12, и с движка подстроенного резистора R11 уже уменьшенное напряжение поступает на линию РС1 микроконтроллера, которая сконфигурирована как вход АЦП.

В процессе работы выходное напряжение постоянно измеряется, и ко входу стабилизатора будет подключен соответствующий выпрямитель. За счет этого разность входного и выходного напряжений стабилизатора DA2 не превышает 10.

.. 12 В, что дает возможность обеспечить максимальный выходной ток при любом выходном напряжении. Кроме того, это существенно снижает нагрев стабилизатора DA2.

Если выходное напряжение блока не превышает 5,7 В, высокий уровень будет на выходе РС5 микроконтроллера DD1, а на выходах РСЗ и РС4 — низкий, поэтому на вход стабилизатора DA2 поступит напряжение 9…10В с выпрямителя на диодах VD5, VD6. В интервале выходных напряжений 5,7… 13,7 В на стабилизатор будет подано напряжение 18…20 В с выпрямителя на диодах VD4, VD7. При выходном напряжении более 13,7 В на стабилизатор DA2 будет подано напряжение 27…30 В с выпрямителя на диодах VD3, VD8. Пороговые напряжения переключения можно изменить в меню начальных настроек от 1 до 50 В.

Одновременно осуществляется измерение выходного тока; если он превысит заранее установленное значение, на выходе РС2 установится низкий логический уровень, транзистор VT1 закроется и напряжение не поступит на выход блока питания. При пульсирующем характере потребляемого тока индицируется его амплитудное значение.
Сразу после включения блока питания транзистор VT1 закрыт, и на выход напряжение не поступает. Программа находится в режиме установки тока срабатывания защиты и времени задержки (если требуется), на ЖК индикаторе HG1 будет сообщение:

ЗАЩИТА
I=0,00А

а после нажатия на кнопку SB3 при мигающем старшем разряде:

ЗАДЕРЖКА 1мс

В первом случае один из трех разрядов мигает, значение тока в этом разряде изменяют нажатием на кнопку SB1 «+» или SB2 «-«. Выбор этого разряда осуществляют нажатием на кнопку SB3 «Выбор». Чтобы отключить защиту, необходимо нажимать на кнопку SB2 «-» до тех пор, пока на экране не появится сообщение:
U= 10,0V
z откл z

После установки требуемого тока срабатывания защиты нажимают на кнопку SB3 «Выбор» и удерживают ее около секунды — устройство перейдет в рабочий режим, транзистор VT1 откроется и ЖК индикатор HG1 отобразит текущие значения напряжения и тока:
U= 10,0V
I=0,00A

При включенной задержке на индикаторе, помимо значений напряжения и тока, как напоминание, будет отображаться мигающий восклицательный знак:
U=10,0V
I 0. 00A !

Если защита выключена, взамен восклицательного знака появится мигающий знак «молния».
Если выходной ток будет равен или превысит установленное значение тока срабатывания защиты, транзистор VT1 закроется и на экране появится сообщение:
ЗАЩИТА
I=1,00А

Причем слово «ЗАЩИТА» будет мигающим. После кратковременного нажатия на любую из кнопок устройство снова перейдет в режим установки тока срабатывания защиты.
Если в рабочем режиме нажать на кнопку SB1 «+» или SB2 «-«, включится раздел установки временной задержки срабатывания защиты по току и на индикаторе появится сообщение:
ЗАДЕРЖКА 1мс

Нажимая на кнопку SB1 «+» или SB2 «-«, изменяют задержку в пределах от 1 мс до 10 мс с шагом 1 мс и от 10 до 100 мс с шагом 10 мс. Задержка срабатывания защиты по току работает следующим образом. Если выходной ток станет равным или превысит установленное значение, будет сделана пауза установленной длительности (от 1 до 100 мс), после чего снова проведено измерение. Если ток по-прежнему равен или превышает установленное значение, транзистор VT1 закроется и нагрузка будет обесточена. Если же за этот временной интервал выходной ток станет меньше тока срабатывания, устройство останется в рабочем режиме. Чтобы отключить задержку, необходимо уменьшать ее значение нажатием на кнопку SB2 «-«, пока на экране не появится сообщение:
ЗАДЕРЖКА ОТКЛ

В рабочем режиме можно вручную отключить выходное напряжение и перейти в режим установки тока защиты, для этого нужно нажать на кнопку SB3 «Выбор».
В программе есть меню начальных настроек, для того чтобы в него войти, необходимо включить блок питания, удерживая нажатой кнопку SB3 «Выбор». Первым отобразится меню установки тактовой частоты встроенного АЦП микроконтроллера DD1:
ТАКТ АЦП 500кГц

Нажатием на кнопку SB1 «+» или SB2 «-» можно выбрать три значения тактовой частоты встроенного АЦП: 500 кГц, 1 МГц и 2 МГц. При частоте 500 кГц время срабатывания защиты составляет 64 мкс, при частотах 1 и 2 МГц — 36 и 22 мкс соответственно. Калибровку устройства лучше проводить при частоте 500 кГц (установлено по умолчанию).

Чтобы перейти к следующей настройке, нажимают на кнопку SB3 «Выбор», и появится сообщение:
СТУПЕНБ2
ОТ 5,7V

В этом разделе меню можно изменить (нажимая на кнопку SB1 «+» или SB2 «-«) значение выходного напряжения, при котором осуществляется подключение ко входу стабилизатора DA2 того или иного выпрямителя. При следующем нажатии на кнопку SB3 «Выбор» появится меню установки такого порога переключения:
СТУПЕНЬЗ
ОТ 13,7V

При переходе в следующий раздел меню откроется транзистор VT1, а защита по току будет отключена. Появится сообщение: U= 10,0V* I=0,OOA*
В этом разделе изменяют значение коэффициента k, который использован в программе для коррекции показаний выходного напряжения в зависимости от выходного тока. Дело в том, что на резисторе R14 и транзисторе VT1 при максимальном выходном токе падение напряжения составляет до 0,5 В. Поскольку для измерения выходного напряжения использован резистивный делитель R9R11R12, включенный до резистора R14 и транзистора VT1, в программе, в зависимости от протекающего тока, рассчитывается это падение напряжения и вычитается из измеренного значения напряжения. При нажатии на кнопку SB1 «+» или SB2 «-» на индикаторе взамен значения тока отобразится значение коэффициента k:
U= 10,0V* k=80

По умолчанию он равен 80, его изменяют нажатием на кнопку SB1 «+» или SB2 «-«.
При последующем нажатии на кнопку SB3 «Выбор» микроконтроллер DD1 запустится повторно, при этом все установленные настройки сохранятся в его энергонезависимой памяти и будут использованы при последующих запусках.


Большинство деталей, в том числе и трансформатор Т1, размещены на макетной печатной плате (рис. 2). Был использован проводной монтаж. Конденсаторы С5 и С7 устанавливают как можно ближе к выводам стабилизатора DA2. На передней панели (рис. 3) установлены индикатор, выключатель питания, переменный резистор, кнопки и выходные гнезда.


Применены постоянные резисторы МЛТ, С2-23, кроме резистора R14 — он типа SQP-15, подстроечные резисторы многооборотные — СП5-2, переменный резистор — СПЗ-1, СПЗ-400, движок которого приводится во вращение через зубчатую передачу с передаточным числом, равным трем (рис. 4). В результате получился трехоборотный переменный резистор, который позволяет быстро и в то же время точно изменять напряжение на выходе стабилизатора.

Конденсаторы С5, С7 желательно использовать танталовые, оксидные конденсаторы — импортные, остальные — К10-17. Взамен указанного на схеме можно применить ЖК индикатор (две строки по восемь символов) с англорусским набором символов на контроллерах KS0066, HD47780, например WH0802A-YGH-CT фирмы Winstar. Диоды 1N4005 заменимы на диоды 1N4002- 1N4007, 1N5819, диоды Р600В — на P600DP600M, 1 N5401-1 N5408.

Стабилизатор LT1084 через тепло-проводящую изолирующую прокладку крепят к металлическому корпусу устройства, который выполняет функции теплоотвода, этот стабилизатор можно заменить на LM1084, но он должен быть обязательно с регулируемым выходным напряжением (с индексом ADJ). Отечественный аналог — микросхема КР142ЕН22А, но ее работоспособность в этом устройстве не проверялась. Стабилизатор 7805 можно заменить на отечественный КР142ЕН5А.

Дроссель L1 — отечественный ДМ-0,1 или импортный ЕС-24, его можно заменить на резистор сопротивлением 100 Ом. Кварцевый резонатор ZQ1 — РГ-05, HC-49U. Кнопки — любые с нормально-разомкнутым контактом, например SDTM-630-N, выключатель питания — B100G. Был применен трансформатор, тип которого неизвестен (указаны только параметры вторичной обмотки — 24 В, 2,5 А), но по габаритам он аналогичен трансформатору ТТП-60. Вторичная обмотка удалена и намотаны две новые. Для определения требуемого числа витков перед удалением обмотки было измерено выходное напряжение и найдено число витков, приходящееся на 1 В напряжения. Затем проводом ПЭВ-2 0,7…0,8 одновременно наматывают две обмотки с двумя отводами каждая. Число витков должно быть таким, чтобы на первых отводах обеих обмоток было напряжение 9 В, а на вторых — 18В. В авторском варианте каждая из обмоток содержала по 162 витка с отводами от 54 и 108-го витка.

Налаживание начинают без установленных микроконтроллера, ОУ и индикатора с проверки постоянных напряжений на выходах выпрямителей и стабилизатора DA1. При программировании микроконтроллера необходимо установить конфигурационные биты (fuse bits):
CKSELO — 1;
CKSEL1 — 1;
CKSEL2- 1;
CKSEL3- 1;
SUT1 — 1;
BOOTRST — 1;
EESAVE — 1;
WDTON — 1;
RSTDISBL — 1;
SUTO — 0;
BODEN — 0;
BODLEVEL — 0;
BOOTSZO — 0;
BOOTSZ1 — 0;
CKOPT — 0;
SPIEN — 0.

Микроконтроллер может быть запрограммирован внутрисхемно, при этом программатор подключают к вилке ХР2. При этом микроконтроллер питают от блока питания.
После установки микроконтроллера и ОУ подключают индикатор и включают устройство (без нагрузки), удерживая нажатой кнопку SB3 «Выбор», при этом программа микроконтроллера перейдет в режим начальных настроек. Резистором R16 устанавливают желаемую контрастность изображения индикатора, а подборкой резистора R18 — яркость подсветки табло индикатора.

Далее, нажимая на кнопку SB3 «Выбор», необходимо выбрать в меню раздел установки коэффициента k. К выходу устройства подключают образцовый вольтметр и устанавливают выходное напряжение, близкое к максимальному. Резистором R11 уравнивают показания индикатора и вольтметра. При этом выходной ток должен быть равен нулю.

Затем устанавливают минимальное выходное напряжение (1,25В) и подключают к выходу последовательно соединенные образцовый амперметр и нагрузочный резистор сопротивлением около 10 Ом и мощностью 40…50 Вт. Изменяя выходное напряжение, устанавливают выходной ток около 2 А и резистором R17 приводят показания индикатора в соответствие с показаниями амперметра. После этого последовательно с амперметром подключают резистор сопротивлением 1 кОм и изменением выходного напряжения устанавливают выходной ток 10 мА. На индикаторе должно быть такое же значение тока; если это не так и показания меньше, необходимо между выходом стабилизатора DA1 и истоком транзистора VT1 установить резистор сопротивлением 300…1000 Ом и его подборкой уравнять показания индикатора и амперметра. Временно можно применить переменный резистор, заменив его затем на постоянный с соответствующим сопротивлением.

В заключение уточняют значение коэффициента k. Для этого к выходу снова подключают образцовый вольтметр и мощный нагрузочный резистор. Изменяя выходное напряжение, устанавливают выходной ток, близкий к максимальному. Нажимая на кнопку SB1 «+» или SB2 «-«, изменяют коэффициент k так, чтобы показания индикатора и вольтметра совпали. После нажатия на кнопку SB3 «Выбор» произойдет перезагрузка микроконтроллера и блок питания будет готов к работе.
Следует отметить, что максимальный выходной ток (2 А) ограничен типом примененных оптореле и может быть увеличен до 2,5 А, если их заменить на более мощные.

АРХИВ: Скачать с сервера

Д. МАЛЬЦЕВ, г. Москва
«Радио» №12 2008г. Раздел:

Оценка 1 Оценка 2 Оценка 3 Оценка 4 Оценка 5

Хороший, надежный и простой в использовании блок питания является наиболее важным и часто используемым устройством в каждой радиолюбительской лаборатории.

Промышленный стабилизированный блок питания является достаточно дорогим устройством. Используя микроконтроллер при конструировании источника питания можно построить устройство, которое имеет много дополнительных функций, легко в изготовлении и очень доступно.

Этот цифровой источник питания постоянного тока был очень успешным продуктом, и сейчас доступна его третья версия. Он по-прежнему основан на той же идее, что и первый вариант, но поставляется с рядом хороших улучшений.

Введение

Этот блок питания является наименее сложным в изготовлении, чем большинство других схем, но имеет намного больше функций:

На дисплее отображаются текущие измеренные значения напряжения и тока.
— На дисплее отображается предварительно заданные пределы напряжения и тока.
— Используются только стандартные компоненты(без специальных чипов).
— Требуется напряжения питания одной полярности(нет отдельного отрицательного напряжение питания для операционных усилителей или управляющей логики)
— Вы можете управлять блоком питания с компьютера. Вы можете считать ток и напряжение, и Вы можете установить их простыми командами. Это очень полезно для автоматизированного тестирования.
— Небольшая клавиатура для непосредственного ввода желаемого напряжения и максимального тока.
— Это действительно небольшой, но мощный источник питания.

Возможно удалить некоторые компоненты или добавить дополнительные функции? Хитрость заключается в том, чтобы переместить функциональность аналоговых компонентов, таких как операционные усилители в микроконтроллер. Иными словами, повышается сложность программного обеспечения, алгоритмов и уменьшается аппаратная сложность. Это уменьшает общую сложность для вас, так как программное обеспечение может быть просто загружено.

Основные электрические идеи проекта

Давайте начнем с простейшего стабилизированного блока питания. Он состоит из 2-х основных частей: транзистора и стабилитрона, который создает опорное напряжение.

Выходное напряжение этой схемы будет составлять Uref минус 0,7 Вольт, которые падают между В и Е на транзисторе. Стабилитрон и резистор создают опорное напряжение, которое является стабильным, даже если на входе есть скачки напряжения. Транзистор необходим для коммутации больших токов, которые стабилитрон и резистор не могут обеспечить. В такой роли транзистор только усиливает ток. Чтобы расчитать ток на резисторе и стабилитроне нужно выходной ток поделить на HFE транзистора (HFE число, которое можно найти в таблице с характеристиками транзистора).

Какие проблемы в этой схеме?

Транзистор сгорит, когда будет короткое замыкание на выходе.
— Она обеспечивает только фиксированное выходное напряжение.

Это довольно жесткие ограничения, которые делают эту схему непригодной для нашего проекта, но она является основой для конструирования блок питания с электронным управлением.

Для преодоления этих проблем необходимо использовать «интеллект», который будет регулировать ток на выходе и менять опорное напряжения. Вот и все (… и это делает схему намного сложнее).

В последние несколько десятилетий люди используют операционные усилители, чтобы обеспечить этот алгоритм. Операционные усилители в принципе могут быть использованы как аналоговые вычислители для сложения, вычитания, умножения или для осуществления операции логического «или» напряжений и токов.

В настоящее время все эти операции можно быстро выполнить с помощью микроконтроллера. Вся прелесть в том, что вы получите в качестве бесплатного дополнения вольтметр и амперметр. Во всяком случае микроконтроллер должен знать выходные параметры тока и напряжения. Вам просто нужно отобразить их. Что нам нужно от микроконтроллера:

АЦП(аналого-цифровой преобразователь) для измерения напряжения и тока.
— ЦАП(цифро-аналоговый преобразователь) для управления транзистором (регулировка опорного напряжения).

Проблема в том, ЦАП должен быть очень быстрым. Если будет обнаружено короткое замыкание на выходе, то мы должны немедленно уменьшить напряжение на базе транзистора в противном случае он сгорит. Быстрота реакции должна быть в пределах миллисекунд (так быстро, как операционный усилитель).

ATmega8 имеет АЦП, который является достаточно быстрым, и на первый взгляд он не имеет ЦАП. Можно использовать широтно-импульсную модуляцию (ШИМ) и аналоговый фильтр нижних частот, чтобы получить ЦАП, но ШИМ сам по себе слишком медленный в программном отношении для реализации защиты от короткого замыкания. Как построить быстрый ЦАП?

Есть много способов для создания цифро-аналоговых преобразователей, но он должен быть быстрым и простым, который будет легко взаимодействовать с нашим микроконтроллером. Существует схемы преобразователя, известного как «R-2R матрица». Он состоит только из резисторов и переключателей. Используются два типа номинала резисторов. Один со значением R и один с удвоенным значением R.

Выше показана схема 3 битного R2R — ЦАП. С помощью логического управления происходит переключение между GND и Vcc. Логическая единица соединяет переключатель с Vcc, а логический ноль с GND. Что делает эта схема? Она регулирует напряжение с шагом Vcc / 8. Общее выходное напряжение равно:

Uout = Z * (Vcc / (Zmax +1) , где Z разрадность ЦАП (0-7), в данном случае 3-битный.

Внутреннее сопротивление цепи, как видно, будет равно R.

Вместо использования отдельного переключателя можно подключить R-2R матрицу к линиям порта микроконтроллера.

Создание сигнала постоянного тока разного уровня с помощью ШИМ(широтно-импульсная модуляция)

Широтно-импульсная модуляция является методом, когда генерируют импульсы и пропускают их через фильтр нижних частот с частотой среза значительно ниже, чем частота импульсов. В результате сигнал постоянного тока и напряжения зависит от ширины этих импульсов.

В Atmega8 присутствует аппаратный 16-битных ШИМ. То есть теоретически можно иметь 16-битный ЦАП с помощью небольшого количества компонентов. Чтобы получить реальный сигнал постоянного тока из ШИМ-сигнала надо его отфильтровать, это может быть проблемой при высоких разрешениях. Чем больше надо точности, тем ниже должна быть частота ШИМ-сигнала. Это означает, что нужны конденсаторы большой емкости, а время отклика получается очень медленным. Первая и вторая версии цифрового источника питания постоянного тока были построены на 10 битной R2R матрице. То есть максимальное выходное напряжение может быть установлено за 1024 шага. Если использовать ATmega8 с тактовым генератором частотой 8 МГц и 10 битный ШИМ, то импульсы ШИМ сигнала будут иметь частоту 8MHz/1024 = 7.8KHz. Чтобы получить наиболее хороший сигнал постоянного тока нужно отфильтровать его фильтром второго порядка от 700 Гц или меньше.

Можно представить, что произойдет, если использовать 16-битный ШИМ. 8MHz/65536 = 122Hz. Ниже 12Hz, то что нужно.

Объединение R2R-матрицы и ШИМ

Можно совместно использовать ШИМ и R2R-матрицу. В этом проекте мы будем использовать 7-битную R2R-матрицу в сочетании с 5-битным ШИМ-сигналом. С тактовой частотой контроллера 8 МГц и 5-битным разрешением мы получим сигнал 250 кГц. Частота 250 кГц может быть преобразована в сигнал постоянного тока с помощью небольшого числа конденсаторов.

В оригинальной версии цифрового источника питания постоянного тока был использован 10-битный ЦАП на основе R2R-матрице. В новом дизайне мы используем R2R-матрицу и ШИМ с общим разрешением 12 бит.

Передискретизация

За счет некоторого времени обработки можно увеличить разрешение аналого-цифровой преобразователь (АЦП). Это называется передискретизацией. Четверная передискретизация дает результат в двойном разрешении. То есть: 4 последовательных образцов могут быть использованы для получения в два раза больше шагов на АЦП. Теория, лежащая передискретизации объясняется в PDF документ, который вы можете найти в конце этой статьи. Мы используем передискретизации для напряжения контура управления. На текущий контур управления мы используем исходное разрешение АЦП как быстрое время отклика здесь более важным, чем разрешение.

Подробное описание проекта

Несколько технических деталей, по-прежнему отсутствуют:

ЦАП (цифро-аналоговый преобразователь) не может управлять силовым транзистором
— Микроконтроллер работает от 5V, это означает что максимальный выход ЦАП равен 5V, а максимальное выходное напряжение на силовом транзисторе будет 5 — 0.7 = 4.3V.

Чтобы исправить это, мы должны добавить усилители тока и напряжения.

Добавление усилительного каскада на ЦАП

При добавлении усилителя мы должны иметь в виду, что он должен работать с большими сигналами. Большинство конструкций усилителей (например, для аудио) делается в предположении, что сигналы будут малы по сравнению с напряжением питания. Так что забудьте все классические книги о расчете усилителя для силового транзистора.

Мы могли бы использовать операционные усилители, но те потребуют дополнительного положительного и отрицательного напряжения питания, которые мы хотим избежать.

Существует также дополнительное требование, что усилитель должен усиливать напряжение от нуля в стабильном состоянии без колебаний. Проще говоря не должно быть никаких колебаний напряжения при включении питания.

Ниже показана схема усилительного каскада, который подходит для этой цели.

Начнем с силового транзистора. Мы используем BD245 (Q1). В соответствии с характеристиками транзистор имеет HFE = 20 на 3А. Поэтому он будет потреблять около 150 мА на базе. Чтобы усилить управляющий ток мы используем связку известную как «Дарлингтон-транзистор». Для этого используем транзистор средней мощности. Как правило, значение HFE должно быть 50-100. Это позволит уменьшить необходимый ток до 3 мА (150 мА / 50). Ток 3mA является сигналом поступающим с маломощных транзисторов, таких как BC547/BC557. Транзисторы с таким выходным током очень хорошо подходят для построения усилителя напряжения.

Чтобы получить на выходе 30В мы должны усиливать 5В идущие с ЦАП с коэффициентом 6. Для этого мы объединяем PNP и NPN транзисторы, как показано выше. Напряжение коэффициента усиления этой схемы вычисляется:

Vampl = (R6 + R7) / R7

Блок питания может быть доступен в 2-х версиях: с максимальным выходым напряжением 30 и 22В. Сочетание 1K и 6.8K дает коэффициент 7,8, который хорош для версии 30В, но возможно будут некоторые потери на более высоких токах (наша формула является линейной, но в реальности нет). Для 22В версии мы используем 1K и 4.7K.

Внутреннее сопротивление цепи, как показано на базе BC547 будет:

Rin = hfe1 * S1 * R7 * R5 = 100 * 50 * 1К * 47K = 235 МОм

HFE примерно от 100 до 200 для BC547 транзистор
— S является наклон кривой усиления транзистора и около 50 [единица = 1/Ohm]

Это более чем достаточно высокой для подключения к нашему ЦАП, который имеет внутреннее сопротивление 5кОм.

Внутреннее эквивалентное сопротивление выхода:

Rout = (R6 + R7) / (S1 + S2 * R5 * R7) = около 2Ом

Достаточно низкое, чтобы использовать транзистор Q2.

R5 связывает базу BC557 с эмиттером, что означает «выключено» для транзистора до ЦАП и BC547 придумать. R7 и R6 связать основе Q2 сначала к земле, которая отключает выходной каскад Дарлингтона вниз.

Другими словами, каждый компонент в этом усилительном каскаде изначально выключен. Это означает, что мы не получим от транзисторов никаких входных и выходных колебаний при включении или выключении питания. Это очень важный момент. Я видел дорогие промышленные источники питания в которых бывают скачки напряжения при выключении. Такие источники, безусловно, следует избегать, поскольку они могут легко убить чувствительные устройства.

Пределы

Из предыдущего опыта я знаю, что некоторые радиолюбители хотели бы «настроить» устройство под себя. Вот список аппаратных ограничений и пути их преодоления:

BD245B: 10A 80Вт. 80Вт при температуре 25″C. Другими словами есть запас мощности из расчета 60-70Вт: (Max input voltage * Max current)

Вы можете добавить второй BD245B и увеличить мощность до 120Вт. 2 * 0,75

Источники питания

Вы можете использовать трансформатор, выпрямитель и конденсаторы большой емкости или можете использовать адаптер для ноутбука 32/24В. Я пошел по второму варианту, т.к. адаптеры иногда продаются очень дешево (по акции), а некоторые из них обеспечивают 70Вт при 24В или даже 32В постоянного напряжения.

Большинство радиолюбителей, вероятно, будут использовать обычные трансформаторы, потому что их легко достать.

Для версии 22В 2.5A нужно: 3A 18В трансформатор, выпрямитель и 2200мкФ или 3300мкФ конденсатор. (18 * 1,4 = 25В)
Для версии 30В 2A нужно: 2.5A 24В трансформатор, выпрямитель и 2200мкФ или 3300мкФ конденсатор. (24 * 1,4 = 33.6В)

Не повредит если использовать более мощный по току трансформатор. Выпрямительный мост из 4 диодов с низким падением напряжения (например, BYV29-500) дает намного лучшие характеристики.

Проверьте ваше устройство на случай плохой изоляции. Убедитесь, что будет не возможно прикоснуться к любой части устройства, где может быть напряжение 110/230 В. Соединить все металлические части корпуса на землю (не GND схемы).

Трансформаторы и адаптеры питания для ноутбуков

Если вы хотите использовать два или более источника питания в своем устройстве, чтобы получить положительное и отрицательное напряжение, тогда важно, чтобы трансформаторы были изолированы. Будьте осторожны с адаптерами питания для ноутбуков. Маломощные адаптеры еще могут подойти, но в некоторых из них может быть подключен минусовой контакт на выходе с контактом земли на входе. Это возможно вызовет короткое замыкание через заземляющий провод при использовании двух источников питания в блоке.


Другие напряжение и ток

Есть два варианта 22В 2.5A и 30В 2A. Если вы хотите изменить пределы выходного напряжения или тока(только уменьшить) , то просто измените файл hardware_settings.h.

Пример: Чтобы построить 18В 2.5A версию вы просто меняете в файле hardware_settings.h максимальное выходное напряжение 18В. Вы можете использовать 20В 2. 5A источник питания.

Пример: Чтобы построить 18В 1.5A версию вы просто меняете в файле hardware_settings.h максимальное выходное напряжение до 18В и макс. ток 1.5A. Вы можете использовать 20В 1.5A источник питания.

Тестирование

Последний элемент установленный на плату должен быть микроконтроллер. Перед тем, как установить его я рекомендовал бы сделать некоторые основные тесты оборудования:

Test1: Подключить небольшое напряжение (достаточно 10В) к входным клеммам платы и убедитесь, что регулятор напряжения выдает ровно 5В постоянного напряжения.

Test2: Измерьте выходное напряжение. Оно должно быть 0В (или близкое к нулю, например, 0,15, и оно будет стремиться к нулю, если вы подключите вместо нагрузки резисторы на 2кОм или 5кОм.)

Test3: Установить микроконтроллер на плату и загрузить программное обеспечение LCD-тест, выполнив команды в директории распакованного пакета tar.gz digitaldcpower.

сделать test_lcd.hex
сделать load_test_lcd

Вы должны увидеть на дисплее надпись: «LCD works».

Теперь вы можете загрузить рабочее программное обеспечение.

Некоторые слова предупреждения для дальнейшего тестирования с рабочим программным обеспечением: Будьте осторожны с короткими замыканиями, пока вы не испытали функцию ограничения. Безопасным способом проверить ограничение тока является использование резисторов с малым сопротивлением(единицы Ом), например, автомобильные лампочки.

Установите низкое ограничение тока, например, 30мА при 10В. Вы должны увидеть что напряжение уменьшится сразу почти до нуля, как только вы подключите лампочку на выходе. Существует неисправность в цепи, если напряжение не понижается. С помощью автомобильной лампы можно защитить цепь питания, даже если есть неисправность, поскольку она не делает короткого замыкания.

Программное обеспечение

Этот раздел даст вам понимание того, как работает программа, и как вы можете использовать знания, чтобы сделать некоторые изменения в ней. Однако следует помнить, что защита от короткого замыкания сделана программным способом. Если вы сделали где-то ошибку, то защита может не сработать. Если у вас произойдет короткое замыкание на выходе, то ваше устройство окажется в облаке дыма. Чтобы избежать этого, вы должны использовать 12В автомобильную лампу (см. выше) для проверки защиты от короткого замыкания.

Теперь немного о структуре программы. При первом взгляде на основную программу (файл main.c, скачать в конце этой статьи), вы увидите, что есть только несколько строк кода инициализации, которые выполняются при включении питания, а затем программа входит в бесконечный цикл.

Действительно, в этой программе есть два бесконечных цикла. Одним из них является основной цикл («while(1){ …}» в файле main.c), а другой представляет собой периодическое прерывание от аналогового цифрового преобразователя (функция «ISR(ADC_vect){…}» в файле analog.c). После инициализации прерывание выполняется каждые 104мкс. Все остальные функции и код выполняются в контексте одного из этих циклов.

Прерывание может остановить выполнение задачи основного цикла в любое время. Затем оно будет обрабатываться, не отвлекаясь на другие задачи, а дальше выполнение задачи снова продолжится в главном цикле на месте, где она была прервана. Из этого следует два вывода:

1. Код прерывания не должен быть слишком длинным, так как он должен завершиться до следующего прерывания. Потому что здесь важно количество инструкций в машинный коде. Математическая формула, которая может быть записана в виде одной строки CИ-кода может использовать до сотни строк машинного кода.

2. Переменные, которые используются в функции прерывания и в коде главного цикла могут внезапно измениться в середине исполнения.

Все это означает, что такие сложные вещи, как обновление дисплея, проверка кнопок, преобразование тока и напряжения должны быть сделано в теле главного цикла. В прерываниях мы выполняем задачи критические по времени: измерение тока и напряжения, защита от перегрузки и настройка ЦАП. Чтобы избежать сложных математических расчетов в прерываниях они выполняются в единицах ЦАП. То есть в тех же единицах что и АЦП(целые значения от 0 … 1023 для тока и 0 .. 2047 для напряжения).

Это основная идея программы. Я также коротко объясню про файлы которые вы найдете в архиве(при условии, что вы знакомы с CИ).

main.c — этот файл содержит основную программу. Все инициализации производятся здесь. Основной цикл также реализуется здесь.
analog.c — аналого-цифровой преобразователь, все что работает в контексте прерывания задачи может быть найдено здесь.
dac.c — цифро-аналоговый преобразователь. Инициализируется из ddcp.c, но использованы только с analog.c
kbd.c — программа обработки данных с клавиатуры
lcd.c — драйвер ЖК-дисплея. Это специальная версия, в которой не понадобится RW контакт дисплея.

Для загрузки программного обеспечения в микроконтроллер вам нужен программатор, такой как avrusb500. Вы можете скачать zip архивы программного обеспечения в конце статьи.

Отредактируйте файл hardware_settings.h и настройте его в соответствии с вашим оборудованием. Здесь вы также можете сделать калибровку вольтметра и амперметра. Файл хорошо прокомментирован.

Подключите кабель к программатору и к вашему устройству. Затем установите биты конфигурации на работу микроконтроллера от внутреннего генератора частотой 8МГц. Программа предназначена для этой частоты.

Кнопки

Блок питания имеет 4 кнопки для местного управления напряжением и макс. током, 5-я кнопка служит для сохранения настроек в памяти EEPROM, чтобы в следующий раз при включении блока были эти же настройки напряжения и тока.

U+ увеличивает напряжение и U — уменьшает. Когда вы держите кнопку, то через некоторое время показания будут «бежать» быстрее, чтобы легко изменить напряжение в больших пределах. Кнопки I + и I — работают так же.

Дисплей

Индикация дисплея выглядит следующим образом:

Стрелка справа указывает на то, что в настоящее время работает ограничение по напряжению. Если есть короткое замыкание на выходе или подключенное устройство потребляет больше установленного тока, то стрелка будет высвечиваться в нижней строке дисплея, что означает включение ограничения по току.

Некоторые фотографии устройства

Вот некоторые фотографии источника питания который я собирал.

Он очень маленький, но с более широкими возможностями и более мощными, чем многие другие источники питания:

Старые алюминиевые радиаторы от процессоров Pentium хорошо подойдут для охлаждения силовых элементов:

Размещение платы и адаптера внутри корпуса:

Внешний вид устройства:

Вариант двухканального блока питания. Прислал Boogyman:

Эффектов, частотомеров и так далее. Скоро дойдёт до того, что и мультивибратор будет проще собрать на контроллере:) Но есть один момент, который очень роднит все типы контроллеров с обычными цифровыми микросхемами серии К155 — это питание строго 5 вольт. Конечно найти такое напряжение в устройстве подключенном к сети не проблема. А вот использовать микроконтроллеры в составе малогабаритных девайсов с батареечным питанием уже сложнее. Как известно, микроконтроллер воспринимает только цифровые сигналы – логический ноль или логическую единицу. Для микроконтроллера ATmega8 при напряжении питания 5В логический ноль – это напряжение от 0 до 1,3 В, а логическая единица – от 1,8 до 5 В. Поэтому для его нормальной работы и требуется такое значение питающего напряжения.

Что касается микроконтроллеров AVR, то есть два основных типа:

Для получения максимального быстродействия при высокой частоте — питание в диапазоне от 4,5 до 5,5 вольт при тактовой частоте 0…16 МГц. Для некоторых моделей — до 20 МГц, например ATtiny2313-20PU или ATtiny2313-20PI.

Для экономичной работы на небольших тактовых частотах — 2,7…5,5 вольт при частоте 0…8 МГц. Маркировка микросхем второго типа отличается от первого тем, что на конце добавляется буква «L». Например, ATtiny26 и ATtiny26L, ATmega8 и ATmega8L.

Существуют и микроконтроллеры с возможностью понижения питания до 1.8 В, они маркируются буквой «V», например ATtiny2313V. Но за всё надо платить, и при понижении питания должна быть снижена и тактовая частота. Для ATtiny2313V при питании 1,8. ..5,5 В частота должна находиться в интервале 0…4 МГц, при питании 2,7…5,5 В — в интервале 0…10 МГц. Поэтому если требуется максимальное быстродействие, надо ставить ATtiny26 или ATmega8 и повышать тактовую частоту до 8…16 МГц при питании 5В. Если важнее всего экономичность — лучше использовать ATtiny26L или ATmega8L и понизить частоту и питание.

В предложенной схеме преобразователя, при питании от двух пальчиковых батареек с общим напряжением 3В — выходное напряжение выбрано 5В, для обеспечения достаточного питания большинства микроконтроллеров. Ток нагрузки составляет до 50мА, что вполне нормально — ведь при работе на частоте например 4 МГц, PIC контроллеры, в зависимости от модели, имеют ток потребления менее 2 мА.


Трансформатор преобразователя мотается на ферритовом кольце диаметром 7-15мм и содержит две обмотки (20 и 35 витков) проводом 0,3мм. В качестве сердечника можно взять и обычный маленький ферритовый стержень 2,5х7мм от катушек радиоприёмников. Транзисторы используем VT1 — BC547, VT2 — BC338. Допустима их замена на другие аналогичной структуры. Напряжение на выходе подбираем резистором 3,6к. Естественно при подключенном эквиваленте нагрузки — резисторе 200-300 Ом.


К счастью технологии не стоят на месте, и то что казалось недавно последним писком техники — сегодня уже заметно устаревает. Представляю новую разработку кампании STMicroelectronics — линейка микроконтроллеров STM8L, которые производятся по технологии 130 нм, специально разработанной для получения ультранизких токов утечки. Рабочие частоты МК — 16МГц. Интереснейшим свойством новых микроконтроллеров является возможность их работы с в диапазоне питающих напряжений от 1,7 до 3,6 В. А встроенный стабилизатор напряжения дает дополнительную гибкость выбора источника напряжения питания. Так как использование микроконтроллеров STM8L предполагают питание от батареек, в каждый микроконтроллер встроены схемы сброса по включению и выключению питания, а также сброса по снижению напряжения питания. Встроенный детектор напряжения питания сравнивает входные напряжения питания с заданным порогом и генерирует прерывание при его пересечении.


К другим методам снижения энергопотребления в представленной разработке относятся использование встроенной энергонезависимой памяти и множества режимов сниженного энергопотребления, в число которых входит активный режим с энергопотреблением — 5 мкА, ждущий режим — 3 мкА, режим остановки с работающими часами реального времени — 1 мкА, и режим полной остановки — всего 350 нА! Микроконтроллер может выходить из режима остановки за 4 мкс, позволяя тем самым максимально часто использовать режим с самым низким энергопотреблением. В общем STM8L обеспечивает динамическое потребление тока 0,1мА на мегагерц.

Обсудить статью ПИТАНИЕ МИКРОКОНТРОЛЛЕРА

Представляю для вашего внимания проверенную схему хорошего лабораторного источника питания, опубликованного в журнале «Радио» №3, с максимальным напряжением 40 В и током до 10 А. Блок питания оснащён цифровым блоком индикации, с микроконтроллерным управлением. Схема БП показана на рисунке:

Описание работы устройства. Оптопара поддерживает падение напряжения на линейном стабилизаторе примерно 1,5 В. Если падение напряжения на микросхеме увеличивается (например, вследствие увеличения входного напряжения), светодиод оптопары и, соответственно, фототранзистор открываются. ШИ-контроллер выключается, закрывая коммутирующий транзистор. Напряжение на входе линейного стабилизатора уменьшится.

Для повышения стабильности резистор R3 размещают как можно ближе к микросхеме стабилизатора DA1. Дроссели L1, L2 — отрезки ферритовых трубок, надетых на выводы затворов полевых транзисторов VT1, VT3. Длина этих трубок равна примерно половине длины вывода. Дроссель L3 наматывают на двух сложенных вместе кольцевых магнитопроводах К36х25х7,5 из пермаллоя МП 140. Его обмотка содержит 45 витков, которые намотаны в два провода ПЭВ-2 диаметром 1 мм, уложенных равномерно по периметру магнитопровода. Транзистор IRF9540 допустимо заменить на IRF4905, а транзистор IRF1010N — на BUZ11, IRF540.

Если потребуется с выходным током, превышающим 7,5 А, необходимо добавить еще один стабилизатор DA5 параллельно DA1. Тогда максимальный ток нагрузки достигнет 15 А. В этом случае дроссель L3 наматывают жгутом, состоящим из четырех проводов ПЭВ-2 диаметром 1 мм, и увеличивают примерно в два раза емкость конденсаторов С1—СЗ. Резисторы R18, R19 подбирают по одинаковой степени нагрева микросхем DA1, DA5. ШИ-контроллер следует заменить другим, допускающим работу на более высокой частоте, например, КР1156ЕУ2.

Модуль цифрового измерения напряжения и тока лабораторного БП

Основа устройства — микроконтроллер PICI6F873. На микросхеме DA2 собран стабилизатор напряжения, которое используется и как образцовое для встроенного АЦП микроконтроллера DDI. Линии порта RA5 и RA4 запрограммированы как входы АЦП для измерения напряжения и тока соответственно, a RA3 — для управления полевым транзистором. Датчиком тока служит резистор R2, а датчиком напряжения — резистивный делитель R7 R8. Сигнал датчика тока усиливает ОУ DAI. 1. а ОУ DA1.2 использован как буферный усилитель.

Технические характеристики:

  • Измерение напряжения, В — 0..50.
  • Измерение тока, А — 0.05..9,99.
  • Пороги срабатывания защиты:
  • — по току. А — от 0,05 до 9.99.
  • — по напряжению. В — от 0,1 до 50.
  • Напряжение питания, В — 9…40.
  • Максимальный потребляемый ток, мА — 50.

Без чего не может обойтись не один радиолюбитель? Правильно — без ХОРОШЕГО блока питания. В этой статье я опишу, как можно сделать неплохой, на мой взгляд, блок питания из обычного компьютерного (AT или ATX). Идея хороша тем, что не нужно покупать дорогие трансформаторы, транзисторы, мотать импульсные трансформаторы и катушки… Достать компьютерный БП на сегодняшний день не составляет большого труда. Например на местном радиорынке средний БП ATX 300W стоит ~8$. Естественно это за б/у. Но следует учитывать, что чем качественнее копьютерный БП — тем качественнее девайс мы получим=) Бывает что китайские БП так плохо укомплектованы/собраны что и смотреть страшно — отсутствуют абсолютно все фильтры на входе, и почти все фильтры на выходе! Так что выбирать нужно внимательно.За основу был взят БП АТХ C ODEGEN 300W который был переделан под напряжение 20В идобавлена плата управления.


Характеристики:

Напряжение — 3 — 20,5 Вольт
Ток — 0,1 — 10А
Пульсации — зависит от модели «исходника».

В изготовлении такого БП есть одно «НО»: если Вы ни разу не ремонтировали или хотя бы не разбирали компьютерный БП, то изготовить лабораторный будет проблематично. Это связано с тем, что схематических решений компьютерных БП очень много и описать все необходимые переделки я не смогу. В данной статье я опишу как изготовить плату для контроля за напряжением и током, куда её подключить, и что переделать в самом БП, но точной схемы переделки я Вам не дам. Поисковики вам в помощь. Ещё одно «но»: схема рассчитана на использование в БП на основе довольно распространенной микросхемы ШИМ — TL494 (аналоги КА7500, МВ3759, mPC494C, IR3M02, М1114ЕУ).

Схема управления


Схема АТХ C ODEGEN 300W


Немного пояснений по первый схеме. В пунктир обведена часть схемы, которая находится на плате БП. Там указаны элементы, которые нужно поставить вместо того, что там стоит. Остальную обвязку TL494 не трогаем.

В качестве источника напряжения используем канал 12 Вольт, который немного переделаем. Переделка состоит в замене ВСЕХ конденсаторов в цепи 12 Вольт на конденсаторы такой же (или больше) ёмкости, но большего напряжения 25-35 Вольт. Канал 5 Вольт я вообще выкинул — выпаял диодную сборку и все элементы, кроме общего дросселя. Канал -12В также нужно переделать на большее напряжение — мы его тоже будем использовать. Канал 3,3 Вольта тоже нужно убрать, чтобы он нам не мешал.

Вообще, в идеале нужно оставить только диодную сборку канала 12 Вольт и конденсаторы/дроссели фильтра этого канала. Так же нужно убрать цепи обратной связи по напряжению и току. Если цепь ОС по напряжению найти не трудно — обычно на 1 вывод TL494, то по току (защита от КЗ) обычно приходится искать довольно долго, особенно если нету схемы. Иногда это ОС на 15-16 вывод той же ШИМ, а иногда хитрая связь со средней точки управляющего трансформатора. Но эти цепи необходимо убрать и убедиться, что ничего не блокирует работу нашего БП. Иначе лабораторный не получится. Например — в CODEGEN-е я забыл убрать ОС по току… И не мог поднять напряжение выше 14 Вольт — срабатывала защита по току и выключала БП полностью.

Ещё одно важное замечание: Необходимо изолировать корпус БП от всех внутренних цепей.

Это связано стем, что на корпусе БП — общий провод. Если, совершенно случайно, коснуться выходом «+» на корпус, то получается неплохой феерверк. Т.к. теперь нет защиты от КЗ, а есть только ограничение по току, но оно реализовано по отрицательному выводу. Именно так я сжёг первую модель своего БП.

Хотелось что бы параметры блока устанавливались с помощью энкодера.

Управление напряжением и током стабилизации осуществляется встроенным в контроллер ШИМ-ом. Его скважность регулируется энкодером, каждый шаг которого приводит к увеличению или уменьшению опорных напряжений по напряжению и току и как следствие к изменению напряжения на выходе БП или тока стабилизации.

При нажатии на кнопку энкодерана индикаторе напротив изменяемого параметра появляется стрелкаи при последующемвращенииизменяется выбранный параметр.

Если в течении некоторого времени не проводить никаких действий система управления переходит в ждущий режим и не реагирует на вращение энкодера.

Установленные параметры сохраняются в энергонезависимой памяти и при последующем включении устанавливаются по последнему выставленному значению.

Индикатор в верхней строке отображает измеренное напряжение и ток.

В нижней строке отображается установленный ток ограничения.

Привыполнении условия I i zm > Iset БП переходит в режим стабилизации тока.


Регулируем напряжение

Устанавливаем ток


Характеристика подопытного БП

Идея блока питания была взята на сайтеhttp://hardlock.org.ua/viewtopic.php?f=10&t=3

C Ув. SONATA

E-mail:[email protected]

Все вопросы на — форум =)

Активный детектор. Умножение и деление на ОУ. Источники питания. Усилители мощности / Хабр

В предыдущей публикации цикла мы разобрались, как работают составные части ПИД-регулятора, научились производить операции сложения и вычитания, находить производную и интеграл по времени.

В данной публикации цикла мы научимся с помощью ОУ производить операции деления и умножения, находить модуль, определять знак, сравнивать числа и находить наибольшее из них. Для этого мы разберём работу ряда схем на ОУ с «обвязкой» из транзисторов и диодов.

Публикация содержит большое количество схем, работа большинства которых понятна без подробных объяснений, диаграмм и графиков. Часть решений дана для информации: они служат основой для специализированных микросхем и в «чистом виде» в современной разработке уже не применяются.

Для тех, кто присоединился недавно, сообщаю, что это четвёртая из шести публикаций цикла. Содержание публикаций со ссылками на них находится в конце статьи.

На КДПВ к компании операционных усилителей К140УД708, К140УД1408 и К574УД2Б добавлен малошумящий двухканальный ОУ К157УД2 – советский аналог LM301.

Активный детектор

Детектор (однополупериодный выпрямитель) предназначен для передачи на выход сигналов только одной полярности. При подаче на вход детектора сигнала другой полярности, на выходе детектора устанавливается уровень 0 В.

Классическая схема активного детектора на ОУ приведена на рисунке ниже:

Схема при подаче на выход положительных значений входного сигнала (Uвх > 0) ведёт себя как повторитель. Нелинейность вольтамперной характеристики диода и величина прямого падения напряжения Uпр компенсируются ООС. При Uвх < 0, Uвых = 0 В.

Существенным недостатком схемы является переход DA1 в режим насыщения при подаче на вход отрицательного напряжения: это приводит к искажениям выходного сигнала при переходах нуля входным сигналом.

Усовершенствованная схема активного детектора на ОУ при отрицательных значениях входного сигнала ведёт себя как инвертирующий повторитель. При положительных значениях входного сигнала за счёт обратной связи через диод VD2 на выходе левого по схеме ОУ устанавливается напряжение, равное 2Uпр.

Активный пиковый детектор

Активный пиковый детектор служит для нахождения наибольшего значения входного сигнала:

Когда напряжение на входе схемы больше, чем на конденсаторе C1, диод VD1 открывается, и напряжения на входе детектора и на конденсаторе C1 выравниваются. Сброс хранящегося в C1 значения производится замыканием ключа S1.

Активный ограничитель сигнала

Схема активного ограничителя сигнала на ОУ приведена ниже:

Напряжение Uвых на выходе схемы не может превышать значение Uогр: при значениях Uвх < Uогр входное напряжение Uвх подаётся на неинвертирующий вход повторителя DA2. При Uвх > Uогр напряжение на выходе DA1 открывает диод VD1, DA1 начинает работать как повторитель, напряжение на выходе DA2 Uвых = Uогр.

Нахождение абсолютного значения напряжения сигнала

Абсолютное значение (модуль) напряжения входного сигнала находят с помощью активного двухполупериодного выпрямителя на двух ОУ:

При отрицательном значении входного напряжения диод VD1 открыт и положительное напряжение с выхода DA1 поступает на неинвертирующий вход DA2:

При положительном значении входного напряжения открыт диод VD2 и отрицательное напряжение с выхода DA1 поступает на инвертирующий вход DA2:

При равенстве сопротивлений всех резисторов в схеме получаем:


Умножение и деление аналоговых сигналов

Иногда при обработке сигналов их требуется перемножить или поделить. В аналоговых вычислительных устройствах умножение и деление производят с помощью логарифмических преобразователей.

Перед началом логарифмического преобразования нам нужно выделить модуль, допустим, с помощью активного двухполупериодного выпрямителя, и определить знак, например, с помощью компаратора.

Затем всё как на старой доброй логарифмической линейке: произведение абсолютных значений (модулей) аналоговых сигналов равно сумме их логарифмов, а частное – разности, возведение в квадрат тождественно умножению логарифмического значения на два, а взять квадратный корень можно, уменьшив логарифм в два раза.

Сумму и разность логарифмов можно получить с помощью суммирующего и разностного звеньев, описанных в предыдущей публикации. Умножить на коэффициент можно с помощью пропорционального звена (см. первую и вторую части цикла) для K > 1 или делителя напряжения для 1 > K > 0.

Преобразовать линейное значение сигнала в логарифмическое можно с помощью логарифмического преобразователя. Схема логарифмического преобразователя, приведённого ниже, корректно работает с положительными значениями входного сигнала:

В цепи обратной связи можно использовать диод, но применение транзистора вместо диода даёт существенный выигрыш в плане температурной стабильности.

Обратное преобразование, из логарифмического представления в линейное, производит схема экспоненциального преобразователя, приведённая ниже:

По мере развития вычислительной мощности цифровых устройств тема аналогового умножения, деления и вычисления интеграла и производной по времени становится всё менее и менее актуальной. Тем не менее, специализированные микросхемы перемножителей напряжений по-прежнему выпускаются промышленностью.

Хорошо и обстоятельно тема умножения и деления с помощью ОУ разобрана в [3] в разделе «11.8 Аналоговые схемы умножения» на стр. 160 – 167. Математический аппарат подробно разобран в [1] в разделе «4. 5 Перемножители напряжений» на стр. 126 – 132. Пример использования логарифмических преобразователей в качестве усилителя, управляемого напряжением, приведен на стр. 182 [4].

Необходимо заострить внимание на том, что передаточная характеристика логарифмических и экспоненциальных преобразователей на ОУ имеет сильную зависимость от температуры. Для поддержания постоянства параметров этих схем требуется температурная компенсация. Образец схемы логарифмического преобразователя с температурной компенсацией приведен на рис. 4.94 п на стр. 271 [2].

Компаратор на ОУ. Триггер Шмитта

Компаратор позволяет сравнить напряжение входного сигнала с опорным напряжением. Схема компаратора представляет собой ОУ без ООС. Опорное напряжение на приведённой ниже схеме подаётся на неинвертирующий вход:

Если напряжение на инвертирующем входе больше опорного, на выходе появляется отрицательное напряжение насыщения. Если меньше, то – положительное.

Недостатком этой схемы является эффект «дробления фронтов»: шум, который появляется в момент переключения.

От «дробления фронтов» избавляются введением в схему компаратора небольшой положительной обратной связи (ПОС). Номинал резистора R1 – порядка 100 кОм. Схема обладает гистерезисом и называется «триггером Шмитта»:

Для формирования сигналов цифровых логических уровней на выход компаратора или триггера Шмитта подключают транзисторный ключ с открытым коллектором (стоком).

Компараторы и триггеры Шмитта, в том числе с однополярным питанием и с преобразованием уровней, выпускаются промышленностью в большом ассортименте. В современной разработке целесообразно применять серийные образцы этих устройств.

Источник опорного напряжения

Операционные усилители в качестве источника опорного напряжения широко применялись до распространения специализированных микросхем линейных стабилизаторов типа LM317 или 78хх (79хх). На рисунке ниже приведена схема стабилизированного источника напряжения на ОУ:

Опорное напряжение Uоп со стабилитрона VD1 подаётся на неинвертирующий вход ОУ. На инвертирующий вход подаётся сигнал с делителя напряжения R2, R3. Если напряжение на инвертирующем входе больше Uоп, транзистор VT1 закрывается отрицательным напряжением на выходе ОУ. Когда напряжение на инвертирующем входе становится меньше Uоп, транзистор VT1 открывается.

В «динамике» схема работает как пропорциональный регулятор с колебательным переходным процессом. В современной разработке целесообразно применять серийные образцы интегральных линейных стабилизаторов.

Источник тока

На схеме ниже изображён стабилизированный источник тока:

На регулирующий вход интегрального стабилизатора напряжения LM317 подаётся напряжение с выхода ОУ, обратно пропорциональное падению напряжения на резисторе R1. Поскольку напряжение на регулирующем входе микросхемы LM317 должно быть равно 1,25 В, то значение выходного тока считается по формуле:


Усилитель мощности

Усилители мощности с двухполярным питанием на основе ОУ были чрезвычайно популярны в конце прошлого века. В современной разработке превалируют интегральные усилители мощности на специализированных микросхемах.

На левой части рисунка изображён усилитель мощности на ОУ с непосредственной разгрузкой по току. Выходные транзисторы включены без смещения на базах, т.е. работают в «классе B». Схема охвачена ООС. Характерные для этого режима работы искажения типа «ступенька» дополнительно компенсируются передачей на выход усилителя мощности сигналов непосредственно с выхода ОУ через резистор R3. Это происходит, когда выходные транзисторы ещё не открыты или находятся на нелинейном участке характеристики.

На правой части рисунка изображён усилитель мощности на ОУ с косвенной разгрузкой по току. Выходные транзисторы работают в «классе AB», входным сигналом каскада служит падение напряжения на резисторах в цепях питания ОУ. Нелинейность схемы компенсируется ООС.

▍ От автора

В данной публикации предоставлен большой фактический объём сведений о схемах на ОУ с нелинейными элементами в цепях обратной связи.

Разработка усилителей мощности или источников питания на ОУ в современном мире может и не потребоваться, но знание того, что таится в недрах специализированных микросхем, ещё никому не помешало.

Из следующей публикации цикла мы узнаем, как реализовать на ОУ активный фильтр и генератор.

Данный цикл публикаций состоит из шести частей. Краткое содержание публикаций:

1. Предпосылки появления ОУ. «Идеальный» операционный усилитель. Инвертирующий и неинвертирующий усилители, повторитель.
2. Отличия «реального» ОУ от «идеального». Основные характеристики реального ОУ. Ограничения реального ОУ.
3. Суммирующий усилитель. Разностный усилитель. Измерительный усилитель. Интегрирующее звено. Дифференцирующее звено. Схема выборки-хранения.
4. Активный детектор. Активный пиковый детектор. Активный ограничитель сигнала. Логарифмический усилитель. Компаратор на ОУ. Источник опорного напряжения. Источник тока. Усилитель мощности. < — Вы тут
5. Частотно-зависимая обратная связь в ОУ. Активные фильтры на ОУ. Генераторы сигналов на ОУ.
6. Однополярное включение ОУ. Входные помехи, «развязки» и защиты входных цепей, экранирование.

▍ Использованные источники:

1. Гутников. Интегральная электроника в измерительных устройствах. Энергоатомиздат, 1988
2. Хоровиц, Хилл. Искусство схемотехники. 2-изд. Мир, 1993
3. Титце, Шенк. Полупроводниковая схемотехника. 5-изд. Мир, 1982
4. Шкритек. Справочное руководство по звуковой схемотехнике. Мир, 1991

lm1084%20spice спецификация и примечания по применению

Лучшие результаты (6)

org/Product»> org/Product»>
Часть Модель ECAD Производитель Описание Техническое описание Скачать Купить Часть
LM1084IS-ADJ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-DDPAK/TO-263 от -40 до 125
ЛМ1084ИТ-5.0/НОПБ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-TO-220 от -40 до 125
ЛМ1084ИС-5.0/НОПБ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-DDPAK/TO-263 от -40 до 125
ЛМ1084ИС-3.3/НОПБ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-DDPAK/TO-263 от -40 до 125
LM1084ISX-ADJ/НОПБ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-DDPAK/TO-263 от -40 до 125
ЛМ1084ИТ-3.3/НОПБ Инструменты Техаса 5A Линейный регулятор с фиксированным/регулируемым выходом 3-TO-220 от -40 до 125

lm1084%20spice Листы данных Context Search

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Лист данных по каталогу MFG и тип ПДФ Теги документов
1999 — Lm1084

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 SNVS037F ЛМ1084 ЛМ317.
Зарядное устройство lm317 12 В, автоматическое

Резюме: LM1084-ADJ LM10851 5a Отрицательный регулируемый регулятор 5A отрицательный регулятор lm317 для 5В до 3.3В 15В 5А регулируемый регулятор lm317 5В до 3.3В ДРАЙВЕР LM317 12В 10А регулятор LM317
Текст: Нет доступного текста файла
Оригинал		 PDF О-263 дс100946 ЛМ1084 О-220 LM10851 LM1086 0В12В Зарядное устройство 12v lm317 автоматическое LM1084-АДЖ 5a Отрицательный регулируемый регулятор 5A отрицательный регулятор lm317 для 5В до 3,3В Регулируемый регулятор 15В 5А ЛМ317 5В до 3,3В ДРАЙВЕР LM317 Регулятор 12В 10А LM317
2002 — принципиальная схема регулятора напряжения постоянного тока 3,3 В lm317

Реферат: принципиальная схема 48v dc 3A зарядное устройство 48v регулятор lm317 12v зарядное устройство lm317 автоматическая принципиальная схема 12V to 3V dc регулятор напряжения LM1084IT-12 ТРАНЗИСТОР lm1084 LM1084 50 LM1084 ADJ LM1084ISX-ADJ
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 принципиальная схема регулятора напряжения постоянного тока 3,3В lm317 принципиальная схема зарядного устройства 48v dc 3A Регулятор 48v от lm317 Зарядное устройство 12v lm317 автоматическое принципиальная схема регулятора напряжения постоянного тока с 12 В на 3 В ЛМ1084ИТ-12 ТРАНЗИСТОР lm1084 ЛМ1084 50 LM1084 АДЖ LM1084ISX-ADJ
2006 — Зарядное устройство 12В lm317 автомат

Реферат: LM1084-ADJ 5a Отрицательный регулируемый регулятор LM10851 5A отрицательный стабилизатор 12v 3a регулятор LM317 15V 5A регулируемый регулятор LM10841 источник питания фиксированного напряжения с использованием Lm317 12v 10A регулятор LM317
Текст: Нет доступного текста файла
Оригинал		 PDF О-263 дс100946 ЛМ1084 О-220 LM10851 LM1086 ЛМ1084 ЛМ317 Зарядное устройство 12v lm317 автоматическое LM1084-АДЖ 5a Отрицательный регулируемый регулятор 5A отрицательный регулятор 12в 3а регулятор LM317 Регулируемый регулятор 15В 5А LM10841 источник питания фиксированного напряжения с использованием Lm317 Регулятор 12В 10А LM317
2005 — LM1084 3,3

Реферат: LM10841 ТРАНЗИСТОР lm1084 LM1085 3.3 LM1084-5 LM1084IT-12
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 SNVS037E ЛМ317. ЛМ1084 3.3 LM10841 ТРАНЗИСТОР lm1084 ЛМ1085 3.3 ЛМ1084-5 ЛМ1084ИТ-12
1999 г. — нет в наличии

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 SNVS037F ЛМ1084 ЛМ317.
2001 — LM1084 ADJ

Реферат: LM1084-12 lm1084 12v зарядное устройство lm317 автоматическое lm1084-adj LM1086 to-220 принципиальная схема регулятор напряжения 3,3v dc lm317 lm317 a 8 клемм 12v фиксированное напряжение Lm317 LM1084-5.0
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 LM1084 АДЖ ЛМ1084-12 Зарядное устройство 12v lm317 автоматическое lm1084-прил. ЛМ1086 к-220 принципиальная схема регулятора напряжения постоянного тока 3,3В lm317 лм317 а 8 терминал 12 В постоянного напряжения Lm317 ЛМ1084-5.0
2001 — ic LM317

Реферат: lm1084-adj 48v регулятор от lm317 принципиальная схема для автоматического зарядного устройства 48v 10a LM1084 ADJ принципиальная схема регулятор зарядного устройства 48v LM317 LM1086 LM1085 LM1084IS-ADJ
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 микросхема LM317 lm1084-прил. Регулятор 48v от lm317 Схема автоматического зарядного устройства 48v 10a LM1084 АДЖ принципиальная схема регулятора зарядного устройства 48В ЛМ317 LM1084IS-ADJ
2005 — LM1084-ADJ

Реферат: Схема LM1084-12 для автоматического зарядного устройства на 48 В, 10 А. Рекомендации по применению lm1085. Регулятор LM1084IT-3, 48 В, от lm317.
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 LM1084-АДЖ ЛМ1084-12 Схема автоматического зарядного устройства 48v 10a Примечание по применению lm1085 ЛМ1084ИТ-3 Регулятор 48v от lm317 LM1084 АДЖ провод зарядного устройства 48в 10А цепь LM1084ISX-ADJ эквивалент lm317
1999 — LM1084T-ADJ

Реферат: LM1084T-12 LM1084-ADJ Схема LM10841 регулятор постоянного тока 48 В LM1084T5 LM1084 техническое описание
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 LM1084T-ADJ ЛМ1084Т-12 LM1084-АДЖ LM10841 принципиальная схема регулятора постоянного тока 48v ЛМ1084Т5 Техническое описание LM1084 ЛМ1084-12 LM1084T LM1084S-АДЖ
ЛМ10851

Реферат: 12v зарядное устройство lm317 автоматическое зарядное устройство lm317 LM317 СХЕМА КОНТАКТОВ LM1084-ADJ 12v 10A регулятор LM317 25V150 LM1085 LT1117 LM1084LM1084-5A
Текст: Нет доступного текста файла
Оригинал		 PDF О-263 дс100946 О-220 ЛМ1084 LM10851 LM1086 ЛМ1084 Зарядное устройство 12v lm317 автоматическое Зарядное устройство LM317 СХЕМА ВЫВОДОВ LM317 LM1084-АДЖ Регулятор 12В 10А LM317 25В150 ЛМ1085 LT1117 ЛМ1084ЛМ1084-5А
ЛМ1084 АДЖ

Реферат: ТРАНЗИСТОР lm1084 5A Отрицательный Регулируемый Регулятор ПОЛОЖИТЕЛЬНЫЕ РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ 14V 5A lm1084 Транзистор LM1084 TO252 5A Отрицательный регулятор напряжения 3-контактный 9 В 5A 5A Отрицательные Регуляторы с Малым Падением TO220-3LD
Текст: Нет доступного текста файла
Оригинал		 PDF О-220 ЛМ1084 О220-3ЛД О-263-3ЛД О-263 О-252 LM1084 АДЖ ТРАНЗИСТОР lm1084 5a Отрицательный регулируемый регулятор РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ 14В 5А lm1084 транзистор ЛМ1084 ТО252 5A отрицательный регулятор регулятор напряжения 3 пин 9v 5А 5A Отрицательные регуляторы с низким падением напряжения ТО220-3ЛД
1999 — Зарядное устройство 6В lm317 автоматическое

Реферат: LM1084T-ADJ транзистор t220 LM1086-3 LM1086-3.3 lm1084 LM1084-5 LM1084 1.8 48v схема зарядного устройства lm1086
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084/85/86 ЛМ1084 ЛМ1085 LM1086 ЛМ1084/85/86 ЛМ1084 ЛМ1085 LM1086 12-й зарядное устройство 6v lm317 автоматическое LM1084T-ADJ транзистор т220 ЛМ1086-3 ЛМ1086-3.3 ЛМ1084-5 ЛМ1084 1,8 Схема зарядного устройства на 48 вольт
2004 — КТТ0003Б

Реферат: ТРАНЗИСТОР lm1084 SNVS037E
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 SNVS037E ЛМ1084 ЛМ317. КТТ0003B ТРАНЗИСТОР lm1084 SNVS037E
1999 г. — нет в наличии

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 SNVS037F ЛМ1084 ЛМ317.
ЛМ1084-12

Реферат: принципиальная схема зарядного устройства 48 В постоянного тока 3 А lm1084-33 LM1084IT-ADJ TO-263 Package lm317 LM1084-ADJ LM1084IS-ADJ LM1084IT-12 LM1086 LM1085
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 ЛМ1084-12 принципиальная схема зарядного устройства 48v dc 3A лм1084-33 LM1084IT-ADJ ТО-263 Пакет ЛМ317 LM1084-АДЖ LM1084IS-ADJ ЛМ1084ИТ-12
1999 — LM1084T-ADJ

Реферат: Зарядное устройство 12v lm317 автомат LM1084-12 LM1084S-ADJ LM1084T LM317 LM1084ISX-ADJ LM1084ISX-12 LM1084IS-ADJ LM1084IT-12
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 LM1084T-ADJ Зарядное устройство 12v lm317 автоматическое ЛМ1084-12 LM1084S-АДЖ LM1084T ЛМ317 LM1084ISX-ADJ LM1084ISX-12 LM1084IS-ADJ ЛМ1084ИТ-12
2000 — LM1084 АДЖ

Реферат: Зарядное устройство 120 В Принципиальная схема Регулятор напряжения постоянного тока 3,3 В lm317 ТРАНЗИСТОР lm1084 LM1084 LM317 ПРЕДЕЛ ТОКА LM1084T Зарядное устройство lm317 LM1084IS-ADJ LM1085
Текст: Нет доступного текста файла
Оригинал		 PDF ЛМ1084 ЛМ1084 ЛМ317. О-220 О-263 ЛМ1085 LM1086 LM1084 АДЖ Схема зарядного устройства 120В принципиальная схема регулятора напряжения постоянного тока 3,3В lm317 ТРАНЗИСТОР lm1084 LM317 ОГРАНИЧЕНИЕ ТОКА LM1084T Зарядное устройство LM317 LM1084IS-ADJ
5a Отрицательный регулируемый регулятор

Резюме: ТРАНЗИСТОР lm1084 РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ 14V 5A LM1084 Регулятор напряжения ADJ 3-контактный 9 v 5A LM1084 LM1084RS-X 15V 5A регулируемый регулятор 5A отрицательный регулятор лом схема
Текст: Нет доступного текста файла
Оригинал		 PDF О-220 ЛМ1084 О220-3ЛД О-263-3ЛД О-263 О-252 5a Отрицательный регулируемый регулятор ТРАНЗИСТОР lm1084 РЕГУЛЯТОРЫ ПОЛОЖИТЕЛЬНОГО НАПРЯЖЕНИЯ 14В 5А LM1084 АДЖ регулятор напряжения 3 пин 9v 5А ЛМ1084 LM1084RS-X Регулируемый регулятор 15В 5А 5A отрицательный регулятор схема лома
48 В 5 А SMPS Примечание по применению

Реферат: Регулятор регулируемый 12V 5A MARKING 5A регулятор 5V LM10841 12v 5a smps 15V 5A регулятор регулируемый ADJ 353 LM1084 регулятор 5a 30v LM1084 ADJ
Текст: Нет доступного текста файла
