Прежде, чем разобраться с законом электромагнитной индукции или, как его ещё называют, законом Фарадея, давайте перечислим все основные понятия. Их обязательно нужно уяснить, прежде, чем сделать следующий шаг.

Майкл Фарадей

Майкл Фарадей

Начнем с того, что электромагнитной индукцией называется явление возникновения электродвижущей силы (читай для простоты понимания как электрического тока) в замкнутом контуре при изменении магнитного потока через этот контур.

Электромагнитная индукция

Электромагнитная индукция

Магнитным потоком для простоты можно назвать количество линий магнитной индукции (правильнее говорить векторов магнитной индукции) которые пронизывают этот контур. Изменением магнитного потока можно считать или изменение напряженности магнитного поля, или перемещение самого замкнутого контура в этом магнитном поле. Опять-таки, для простоты это можно назвать емкой, но размытой фразой «изменение магнитного поля».

Магнитный поток

Магнитный поток

Про электромагнитную индукцию мы уже подробно рассказали в этой статье и очень советуем её прочитать.

Самым простым примером проявления электромагнитной индукции в жизни является случай, когда вас бьет током от движущегося велосипеда под линией электропередач. В случае, если рама является замкнутой — это яркий пример электромагнитной индукции. Но бывает ведь ещё и сила Лоренца.

Описывая явление электромагнитной индукции, Фарадей обнаружил ряд закономерностей.

Первая из них заключалась в том, что при увеличении «мощности» магнитного поля (правильнее говорить количества линий магнитной индукции, пронизывающих замкнутый контур и соответственно — магнитного потока), индукционный ток в контуре увеличивался.

Следующая выявила влияние количества витков в контуре или катушке на величину индукционного тока. Чем больше было витков, тем больше было значение индукционного тока.

И наконец, чем быстрее перемещалось магнитное поле (опять помним, что правильно — магнитный поток) относительно контура (чем быстрее двигали магнит относительно катушки), тем быстрее нарастало значение индукционного тока.

Эти обстоятельства легли в основу закона, который в результате всех опытов сформулировал Фарадей. Он так и был назван — закон электромагнитной индукции или закон Фарадея.

В учебнике он формулируется так:

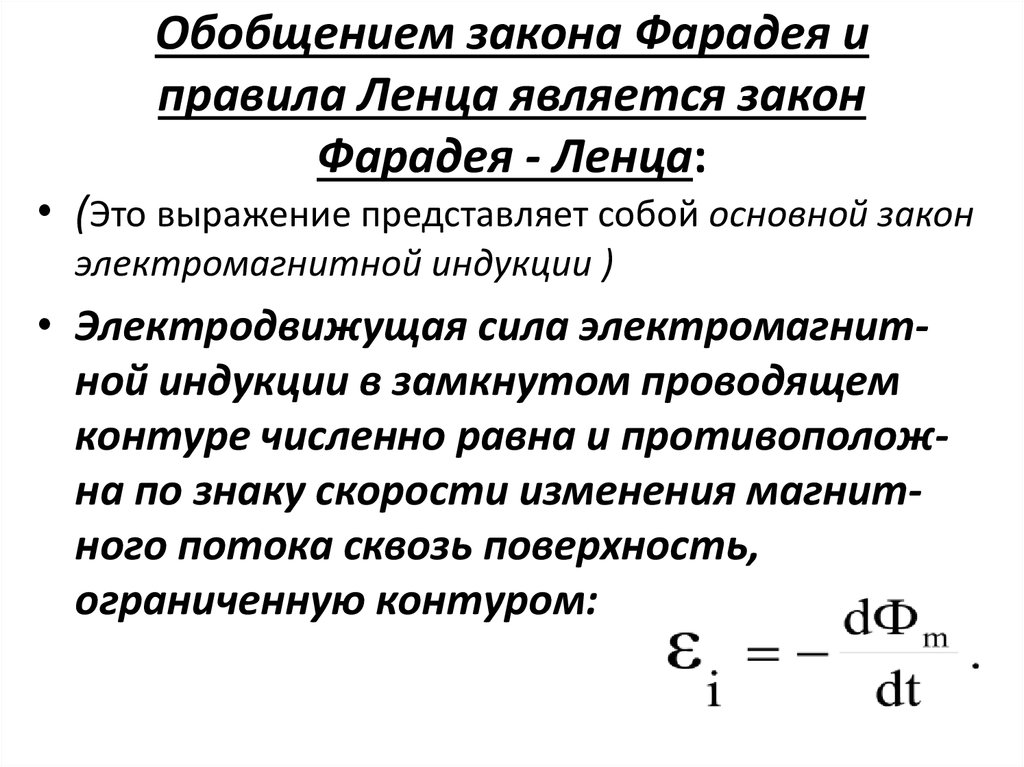

ЭДС индукции в замкнутом контуре равна и противоположна по знаку скорости изменения магнитного потока через поверхность, ограниченную контуром.

Если вчитаться в формулировку закона, то вопросов уже и не останется, потому что все понятия разобраны ранее. Правильно будет сказать, что физический смысл скорости изменения магнитного потока через контур – это электродвижущая сила индукции.

Закон электромагнитной индукции

Закон электромагнитной индукции

ЭДС индукции — это напряжение, существующее в цепи (такое приравнивание не совсем корректно и вот почему, но тем не менее допустимо). Скорость изменения потока мы уже обсудили.

Остаётся момент со знаком. Почему ЭДС индукции противоположна по знаку изменению магнитного поля?

Дело в том, что любая физическая система всегда старается вернуться к равновесию. Также и тут. Индукционный ток в замкнутом контуре имеет такое направление, чтобы магнитный поток поля уменьшал бы те изменения поля, которые вызвали появление индукционного тока. Прочитайте формулировку пару раз. Вчитайтесь в неё и поймете о чем речь. Скажем так, сама система пытается нивелировать или уменьшить наблюдаемый эффект. Тут уже логично было бы рассказать про правило Ленца, которое определяет этот знак.

Кстати, стоит отметить, что для нас интересно любое изменение магнитного поля. Фарадей, прежде, чем начать эксперименты с катушкой и постоянным магнитом, использовал для экспериментов две катушки с током, которые по правилу, установленному Эрстедом, генерируют магнитное поле вокруг себя. Если катушки перемещать друг относительно друга или менять характеристики тока в одной из них (скажем, подключать и отключать от цепи), то наблюдается эффект появления тока индукции в одной из катушек, которая подсоединена к Гальванометру.

Для катушки с N-витков

Для катушки с N-витков

Есть и ещё одно обстоятельство. Если в замкнутом контуре имеется некоторое количество витков N, то мы всю эту радость должны умножить на количество витков.

Вот, собственно, и всё.

Явление электромагнитной индукции. Магнитный поток. Закон электромагнитной индукции

Самая большая ошибка в том,

что мы быстро сдаёмся.

Иногда, чтобы получить желаемое,

надо просто попробовать ещё один раз.

Томас Эдисон

Современный мир не может обойтись без таких, казалось бы, уже повседневных приборов, как микрофоны и громкоговорители, трансформаторы и генераторы, планшеты и мобильные телефоны, и многое-многое другое.

Что лежит в основе работы данных приборов? Без явления, которое было открыто Майклам Фарадеем чуть более 180 лет назад, эти приборы создать было бы не возможно и по сей день.

В прошлых уроках мы говорилось о том, что магнитное поле в каждой точке пространства полностью характеризуется вектором магнитной индукции

.

Возникает вопрос: можно ли ввести такую величину, которая характеризовала магнитное поле не только в данной точке поля, а во всех точках поверхности, ограниченной замкнутым контуром?

Для ответа на этот вопрос, рассмотрим плоский замкнутый контур, который помещен в однородное магнитное поле, и ограничивающий поверхность площадью S. Пусть нормаль (вектор, длина которого равна единице, и который всегда перпендикулярен контуру) составляет с вектором магнитной индукции некий угол a.

Рассмотрим, что будет происходить с контуром и с линиями магнитной индукции при изменении некоторых величин.

Первое изменим магнитное поле, например, усилив его с помощью еще одного магнита. Как можем заметить, при усилении магнитного поля количество силовых линий возрастает, следовательно, возрастает и их количество, которое будет пронизывать наш контур.

Если уменьшить площадь контура при неизменной индукции магнитного поля, то это приведет к уменьшению числа линий, пронизывающих контур.

Поворот контура также приводит к изменению числа линий, пронизывающих замкнутый контур.

Если же плоскость контура расположить параллельно линиям магнитной индукции, то ни одна из этих линий не будет пронизывать контур.

Требовалось ввести величину, которая характеризовала бы все эти закономерности магнитного поля. И физики нашли выход. По аналогии с потоком воздуха, который меняется в зависимости от силы ветра или области пространства, в котором он ограничен, или потока воды в реке, в зависимости от ее ширины или проливных дождей, эту величину назвали магнитным потоком или потоком вектора магнитной индукции.

В настоящее время под магнитным потоком через плоскую поверхность понимают скалярную физическую величину, численно равную произведению модуля магнитной индукции на площадь поверхности, ограниченную контуром, и на косинус угла между нормалью к поверхности и магнитной индукцией.

Произведение модуля магнитной индукции на косинус угла альфа представляет собой проекцию вектора магнитной индукции на нормаль к плоскости контура.

Анализируя формулу, легко заметить, что магнитный поток тем больше, чем больше линий магнитной индукции пронизывает контур и чем больше площадь этого контура.

Обозначается магнитный поток большой греческой буквой F

Единицей магнитного потока в СИ является Вб (вебер).

[F] = [Вб]

1 вебер — это магнитный поток однородного магнитного поля с индукцией 1 Тл через перпендикулярную ему поверхность площадью 1 м2.

Введенная физическая величина, является одной из главных в описании важнейшего физического явления современного мира: речь идет о явлении электромагнитной индукции.

Что это за явление?

Как известно, в 1820 году Ханс Кристиан Эрстед с помощью серии опытов показал, что вокруг любого проводника с током существует магнитное поле. Значит, имея электрический ток, можно получить магнитное поле.

Однако вставал тогда и другой вопрос: нельзя ли наоборот, имея магнитное поле, получить электрический ток? А если можно, то, что для этого нужно сделать?

Такую задачу в начале XIX в. попытались решить многие ученые. Среди них швейцарский физик Жан-Даниэль Колладон и английский физик Майкл Фарадей, которые практически одновременно начали заниматься решением этой проблемы. Записав в своем дневнике фразу «Превратить магнетизм в электричество!», Фарадей 10 лет потратил на упорные эксперименты, для решения поставленной задачи.

Майкл Фарадей был уверен в том, что электрические и магнитные явления — это явления одной природы. Благодаря своему упорству и вере в неделимость электрических и магнитных явлений, он сделал открытие, которое вошло в основу устройства генераторов всех электростанций мира, превращающих механическую энергию в энергию электрического тока. Открытие было сделано 17 октября 1831 года.

Вот полное описание первого успешного опыта: «Двести три фута медной проволоки в одном куске были намотаны на большой деревянный барабан; другие двести три фута такой же проволоки были проложены в виде спирали между витками первой обмотки, причем металлический контакт был везде устранен посредством шнурка.

Одна из этих спиралей была соединена с гальванометром, а другая — с хорошо заряженной батареей из ста пар пластин в четыре квадратных дюйма с двойными медными пластинками. При замыкании контакта наблюдалось внезапное, но очень слабое действие на гальванометр, и подобное же слабое действие имело место при размыкании контакта с батареей».

Таков был первый опыт, давший положительный результат после десятилетних поисков. Фарадей устанавливает, что при замыкании и размыкании  возникают индукционные токи противоположных направлений

.

Далее он переходит к изучению влияния железа на индукцию. «Из круглого брускового, мягкого железа было сварено кольцо; толщина металла была равна семи-восьми дюймам, а наружный диаметр кольца — шести дюймам. На одну часть этого кольца было намотано три спирали, каждая из которых содержала около двадцати четырех футов медной проволоки толщиной в одну двадцатую дюйма. Спирали были изолированы от железа и друг от друга и наложены одна на другую. .. Ими можно было пользоваться по отдельности и в соединении; эта группа обозначена буквой

А. На другую часть кольца было намотано таким же способом около шестидесяти футов такой же медной проволоки в двух кусках, образовавших спираль B, которая имела одинаковое направление со спиралями А, но была отделена от них на каждом конце на протяжении примерно полу дюйма голым железом.

Спираль B соединялась медными проводами с гальванометром, помещенным на расстоянии трех футов от кольца. Отдельные спирали А соединялись конец с концом так, что образовали общую спираль, концы которой были соединены с батареей из десяти пар пластин в четыре квадратных дюйма. Гальванометр реагировал немедленно, притом значительно сильнее, чем это наблюдалось выше, при пользовании в десять раз более мощной спиралью без железа».

Таким образом, задача, поставленная Фарадеем в 1820 году, была решена: магнетизм был превращен в электричество.

Какого рода случайности могли помешать открытию, показывает следующий факт. Как говорилось в начале, одновременно с Фарадеем получить ток в катушке с помощью магнита пытался и швейцарский физик Колладон. Он пользовался в своей работе гальванометром, легкая магнитная стрелка которого помещалась внутри катушки прибора. Что бы магнит непосредственно не оказывал никакого влияния на магнитную стрелку, концы катушки были выведены в отдельную комнату и там присоединены к гальванометру.

Вставив магнит в катушку, Колладон шел в соседнюю комнату и разочарованный убеждался, что гальванометр не показывал наличие тока в цепи.

Действительно, ведь покоящийся относительно катушки магнит не может вызвать в ней тока. Стоило бы ему, например, наблюдать за гальванометром, а ассистента попросить заняться магнитом, и проблема была бы решена.

О вопросах надобности и ненадобности открытия данного явления долго спорил научный, и не только, мир.

В архивах сохранилась следующая примечательная запись: «Однажды после лекции Фарадея в Королевском обществе, где он демонстрировал свои опыты, к нему подошел богатый коммерсант, оказывавший обществу материальную поддержку, и надменным голосом спросил:

- Всё, что вы нам здесь показывали, господин Фарадей, действительно красиво. Но теперь скажите мне, для чего годится эта магнитная индукция!?

- А для чего годится только что родившийся ребёнок? — ответил рассердившийся Фарадей.»

На вопрос коммерсанта в последующие годы ответили многие учёные и изобретатели, и прежде всего, Вернер фон Сименс, изобретший в 1866 г. динамо-машину, положившую основу для промышленного производства электроэнергии.

Впоследствии опыт Фарадея видоизменили и теперь в школах он представлен в следующем виде.

Берется катушка с намотанной на нее проволокой, концы которой присоединены к гальванометру. Если постоянный магнит, например полосовой, вдвигать внутрь катушки, то в цепи возникает электрический ток. Если же магнит выдвигать из катушки, то гальванометр также регистрировал ток в цепи, но уже противоположного направления. Электрический ток возникает и в том случае, если магнит оставить неподвижным, а двигать относительно него катушку.

Однако не при всяком движении магнита (или катушки) в цепи возникает электрический ток. Например, если вращать магнит внутри катушки, то гальванометр не зафиксирует наличие тока в цепи.

Аналогичный опыт можно проделать, используя вместо постоянного магнита, другую катушку, но уже с током. Не трудно заметить, что ток в катушке возникает всякий раз, когда изменяется магнитный поток, пронизывающий катушку.

Таким образом, явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, пронизывающего контур, называется явлением электромагнитной индукции. Полученный таким образом ток, называется индукционным током.

Как известно, ток в проводнике возникает лишь в том случае, если на свободные заряды проводника будут действовать сторонние силы. Работу этих сил при перемещении единичного заряда вдоль замкнутого проводника называют электродвижущей силой (сокращенно ЭДС).

Следовательно, при изменении магнитного потока через поверхность, ограниченную контуром (т.е. при изменении количества линий магнитной индукции, пронизывающих поверхность), в нем появляются сторонние силы, действие которых характеризуется ЭДС, называемой ЭДС индукции.

Обозначают ее греческой буквой xi (кси), а измеряется она в В (вольт).

Как показывают опыты, значение индукционного тока, а, следовательно, и ЭДС индукции, не зависит от причин изменения магнитного потока (меняется ли площадь, ограниченная контуром, или его ориентация в пространстве, или за счет изменения среды и т. д.). Самое главное и существенное значение имеет лишь скорость изменения магнитного потока (так, стрелка гальванометра будет отклоняться сильнее, чем быстрее мы будем вдвигать и выдвигать магнит).

Поэтому мы можем сказать, что сила индукционного тока пропорциональна скорости изменения магнитного потока через поверхность, ограниченную контуром.

Сформулируем непосредственно сам закон электромагнитной индукции: среднее значение ЭДС индукции в проводящем контуре пропорционально скорости изменения магнитного потока через поверхность, ограниченную контуром.

где Dt – промежуток времени, в течении которого произошло изменение магнитного потока.

Стоит обратить внимание, что закон электромагнитной индукции формулируется именно для ЭДС, а не для силы индукционного тока, т.к. сила тока зависит и от свойств проводника, а ЭДС определяется только изменением магнитного потока.

Почему в законе электромагнитной индукции стоит знак «минус»? Какого его назначение? Индукционный ток противодействует изменению магнитного потока. Поэтому ЭДС индукции и скорость изменения магнитного потока имеют разные знаки.

Упражнения.

Задача. Из провода длиной 2 м сделан квадрат, который расположен горизонтально. Какой заряд пройдет по проводу, если его потянуть за две диагонально противоположные вершины так, чтобы он сложился? Сопротивление провода 0,1 Ом, а вертикальная составляющая индукции магнитного поля Земли 50 мкТл.

Основные выводы:

Магнитный поток через плоскую поверхность — это скалярная физическая величина, численно равная произведению модуля магнитной индукции на площадь поверхности, ограниченную контуром, и на косинус угла между нормалью к поверхности и магнитной индукцией.

– Единицей магнитного потока в системе СИ является Вб (вебер).

– Явление возникновения ЭДС в проводящем контуре (или тока, если контур замкнут) при изменении магнитного потока, пронизывающего контур, называется явлением электромагнитной индукции.

– Полученный таким способом ток называется индукционным током.

Закон электромагнитной индукции: среднее значение ЭДС индукции в проводящем контуре пропорционально скорости изменения магнитного потока через поверхность, ограниченную контуром.

Формулы электромагнитной индукции

Если проводник замкнут, то есть является контуром, то в нем появляется ток индукции. Явление было открыто в 1831 г. М. Фарадеем.

Основной закон электромагнитной индукции

Основной формулой, при помощи которой определяют ЭДС индукции (), является закон Фарадея – Максвелла, больше известный как основной закон электромагнитной индукции (или закон Фарадея). В соответствии с данным законом, электродвижущая сила индукции в контуре, находящемся в переменном магнитном поле, равна по модулю и противоположна по знаку скорости изменения магнитного потока () через поверхность, которую ограничивает рассматриваемый контур:



где – скорость изменения магнитного потока. Полная производная присутствующая в формуле (1) охватывает весь спектр причин изменения магнитного потока через поверхность контура. Знак минус в формуле (1) отвечает правилу Ленца. В виде (1) формула ЭДС записана для международной системы единиц (СИ), в других системах вид закона может отличаться.

При равномерном изменении магнитного потока основной закон электромагнитной индукции записывают как:



Формулы ЭДС индукции для частных случаев

ЭДС индукции для контура имеющего N витков, находящегося в переменном магнитном поле можно найти как:



где – потокосцепление.

Если прямолинейный проводник движется в однородном магнитном поле, то в нем появляется ЭДС индукции, равная:



где v – скорость движения проводника; l – длина проводника; B – модуль вектора магнитной индукции поля; .

Разность потенциалов (U) на концах прямого проводника, движущегося в однородном магнитном поле с постоянной скоростью будет равна:



где – угол между направлениями векторов и .

При вращении плоского контура с постоянной скоростью в однородном магнитном поле вокруг оси, которая лежит в плоскости контура в нем появляется ЭДС индукции, которую можно вычислить как:



где S – площадь, которую ограничивает виток; – поток самоиндукции витка; — угловая скорость; () – угол поворота контура. Необходимо заметить, что формула (5) применима, в случае, если ось вращения составляет прямой угол с направлением вектора внешнего магнитного поля .

Если вращающаяся рамка обладает N витками, при этом самоиндукцией рассматриваемой системы можно пренебречь, то:



Если проводник неподвижен в переменном магнитном поле, то ЭДС индукции можно найти как:
