Кремниевый, маломощный и высокочастотный транзистор КТ315 (в простонародье «Пятнадцатый») — это биполярный npn транзистор родом из Советского Союза. В свое время был очень популярен и применялся практически в каждых схемах, за что был прозван “оранжевой чумой”. Выходил в желтом и оранжевом цветах, но имеются и розовые, и черные варианты. На данный момент он продолжает выпускаться, но уже в новых корпусах. Применяется в учебе у студентов и актуален у радиолюбителей, но его статистика уже давно неактуальна и приравнивается к слабой.

Схема КТ315

Схема достаточно простая. У транзистора корпус выполняется в трех видах: КТ-13 (уже не выпускают), КТ-26 (ТО-92) или КТ-46А. Их распиновка абсолютно идентична и приближена к самой первой версии. Сделаны они из пластмассы.

Распиновка КТ315

Следующим составляющим значиться три варианта вывода, выполненного из кремния: эмиттер, коллектор и база (необходимо подчеркнуть, что именно в таком порядке располагаются диоды).

Слева КТ315, справа КТ361

КТ315 в DataSheet

К сожалению, на официальном сайте DataSheet нет никакой информации про КТ315. Тем не менее, в русском сегменте DataSheet есть подробная информация о всех выпусках этого транзистора с подробными схемами и таблицами. Здесь можно найти все их значения.

КТ315 и КТ361

У рассматриваемого транзистора есть комплементарная пара или же усилитель — это КТ361. Их часто путают между собой. Главное отличие в том, что КТ361 — pnp транзистор (расположение их диодов аналогично, а также кремниевые выходы, чья полярность противоположна npn транзистору). Работают они совместно.

КТ361 в DataSheet

Так как они работают вместе, то нужно выделить и комплементарную пару. Как и КТ315, 361 нет на официальном сайте, но на его российском подразделении DataSheet есть все данные про этот транзистор и его подразделения.

Тыц по ссылке ))

Проверка работоспособности КТ315

Иногда КТ315 может быть нерабочим из-за пробитого или закороченного перехода, поэтому перед использованием стоит проверить его np-переходы мультиметром. Отрицательный щуп прикрепляется к базе, а положительный — на выбор (коллектор или эмиттер). Если диоды исправны, то их значения должны быть не близки нулю, а также отсутствие пищания мультиметра.

Проверка работоспособности КТ361

Поскольку эти транзисторы часто применяются вместе, то исправность КТ361 тоже нужно узнать. Очень важно запомнить, что КТ361 противоположен 315, из-за чего работа должна совершаться наоборот. Здесь отрицательный щуп прикрепляется к коллектору (или эмиттеру), а положительный — к базе. Показатели должны быть не близки к нулю, мультиметр не должен сигнализировать (как и в предыдущем разделе).

Характеристика КТ315

Несмотря на то, что КТ315 считается настоящим ветераном-транзистором, его характеристика даже на сегодняшний день является не самой худшей, а в свое время — настоящим прорывом. Развитие в сфере транзисторов повлияла на уход КТ315 с рынка.

Рассмотрим характеристику КТ315 в корпусе КТ-26 (ТО-92). В datasheet говорится, что:

1. рабочая температура КТ315 от -45 °С до +100 °С;
2. максимальное напряжение коллектор-база равняется от 20 В до 40 В;
3. предельное напряжение коллектор-эмиттер равняется от 20 В до 60 В;
4. наивысшее напряжение эмиттер-база равняется 6 В;
5. максимальный постоянный ток коллектора равен 100 мА, но у КТ315Ж1 и у КТ315И1 — 50 мА;
6. рассеиваемая мощность коллектора равна 150 мВТ, а у КТ315Ж1 и у КТ315И1 — 100 мВТ.

Электрическая характеристика

Как и говорилось, “оранжевая чума” достаточно неплоха в работе, но ее показатели слишком отстают ее конкурентов (чего только стоит работа при максимальной температуре в +100 °С, что очень мало).

Электрические характеристики будут проанализированы с условием, что температура окружающей среды будет равна +25 °С.

• Обратный ток коллектора от 0,5 нА до 0,6 нА;
• Обратный ток эмиттера от 3 мкА до 50 мкА;
• Напряжение насыщения коллектор-эмиттер от 0,4 В до 0,9 В;
• Напряжение насыщения база-эмиттер от 0,9 В до 1,35 В;
• Емкость коллекторного перехода — 7 пФ, у КТ315Ж1 — 10 пФ, у КТ315И1 — 10 пФ;
• Граничная частота коэффициента передачи тока — 250 МГц;
• Постоянная времени цепи обратной связи от 300 пс до 1000 пс.

Классификация

Всего насчитывается 10 видов КТ315 (от А1 до Р1). Они различаются по своим показателям, например, напряжение насыщения коллектор-эмиттер у А1 составляет 25 В, а у В1 — 40 В. Всю остальную информацию можно посмотреть в этой таблице.

Маркировка

КТ315 отличает не только его внешний вид, но и отметка. Она сосредоточена в цифро-буквенном значении (нужно выделить, что буква всегда расположена в левом углу), а у тех, кто отличался повышенной надежностью и использовался для компьютеров, телевизоров и т.д., рядом с маркировкой стояла точка. Как говорилось ранее, два кремниевых транзистора очень легко спутать. Чтобы этого избежать, важно обратить свое внимание на описываемый пункт. Какая маркировка у КТ315 понятна, а у КТ361 она отличается тем, что буква размещена посередине самого корпуса.

Драгметаллы в КТ315

Несмотря на то, что диоды состоят из кремния, в СССР до 1984 года на них наносили позолоту. После этого года ее становится меньше. В 2003 году в одном из справочников по радиоэлементам появилась информация, что золото на ножках составляет 0,0003142 грамма. В современном варианте золота нет вообще.

Аналоги КТ315

У транзистора имеется как отечественная замена, так и заграничная. Начнем с первой. Это КТ3102 (ТО-92). Он тоже кремниевый, с npn структурой, но с большей температурой (до +150 С), другим расположением диодов и более высокими электрическими возможностями. Можно сказать, что они, относительно, одинаковы.

Иностранные заменители: ВС547 (npn, высокочастотный (примерно в 300 МГц, когда у КТ315 — 250 МГц), расположение диодов как у КТ3102, температура до +150 С), PN2222 (300 МГц, цоколевка соответствует предыдущей, остальные характеристики примерно одинаковы с КТ315), 2SC9014 (температура от -55 С до +150 С, 270 МГц). Раньше зарубежные транзисторы выходили с корпусом КТ-13, но на данный момент таких уже не существует.

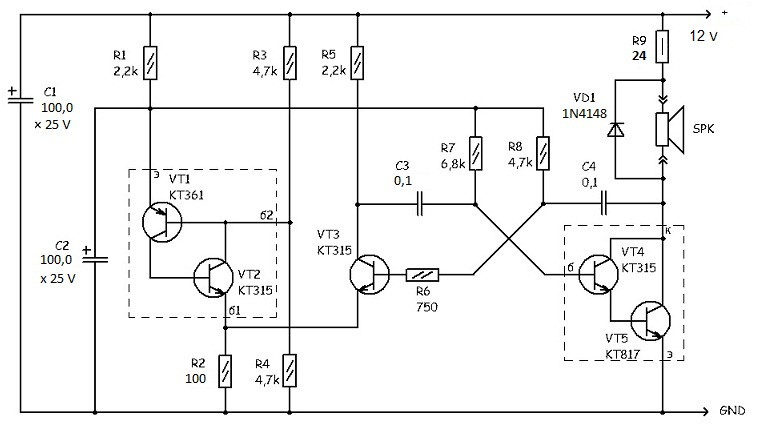

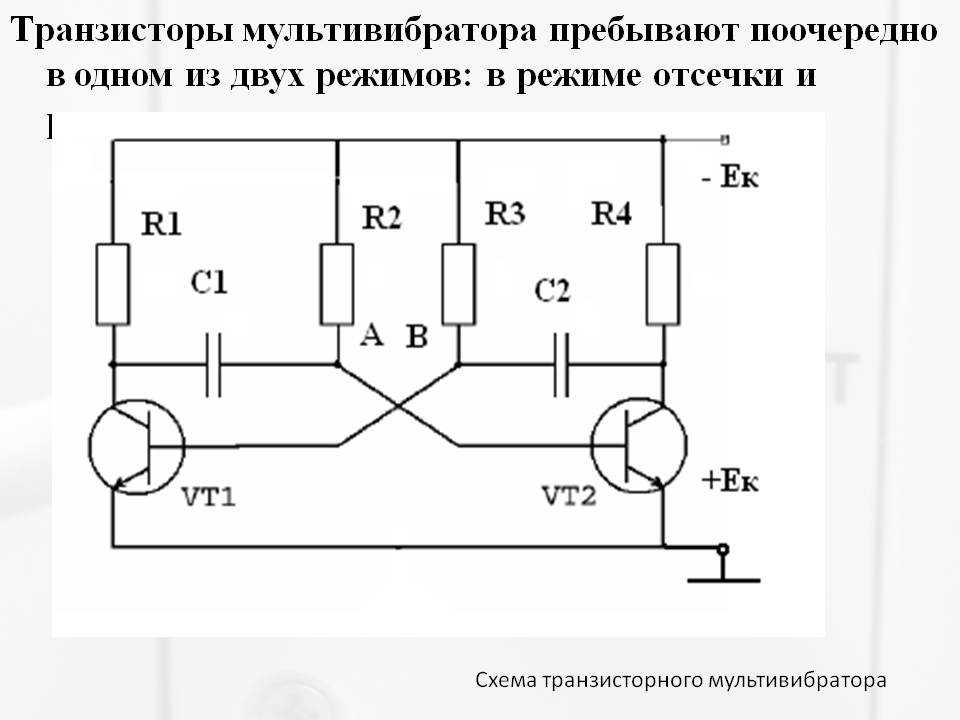

Мультивибратор на КТ315

Мультивибратор — это генератор широкой импульсной модуляции (или коротко ШИМ). Получается, что генератор будет выдавать сигнал либо постоянного плюса, либо постоянного минуса.

Принцип действий заключается в попеременном поступлении тока то к одному, то к другому светодиоду (их два). Частоту каждого из них можно менять (если резисторы будут разными, то и включение светодиодов тоже будет отличаться). Данная схема работает от напряжения 1,7 В до 16 В. Чтобы запустить схему понадобиться 3,2 В (этого будет достаточно, чтобы увидеть деятельность светодиодов).

Принцип работы элементарен: когда один ключ замкнут, другой — разомкнут (отсюда и идет переменное мерцание), и наоборот. За время световых мельканий отвечает RC-цепь (конденсатор и резистор). Эмиттеры подключаются к минусу, а резисторы и светодиоды — с плюсом. Видно, что схема является двухкаскадным усилителем, но необычным. Здесь видно, что контакты перекрещиваются, из-за чего образуется положительная обратная связь.

Стоит отметить, что схема парная (2 конденсатора, 2 резистора, (2 RC-цепи), 2 светодиода), а вот значения транзисторов могут отличаться (от 220 Ом до 300 Ом), в таком случае схема все равно будет работать.

Надежная функциональность мультивибратора зависит от более высокого сопротивления одного из резисторов.

Отметим, что, чем больше сопротивление на переменном резисторе, тем больше будет мигать светодиод.

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Интересные возможности КТ315

1. Если включить эмиттер в обратном направлении, то можно получить стабилитрон с минимальным током от 1 мкА до 1 млА;
2. Соединение базы и коллектора дает стабилитрон на 0,4 В по 0,45 В или датчик температуры с чувствительностью -2,2 мВ/градус;
3. Деление базы через делитель позволит регулировать датчик температуры.

Приобрести эти транзисторы можно на площадке АлиЭкспресс по ссылке.

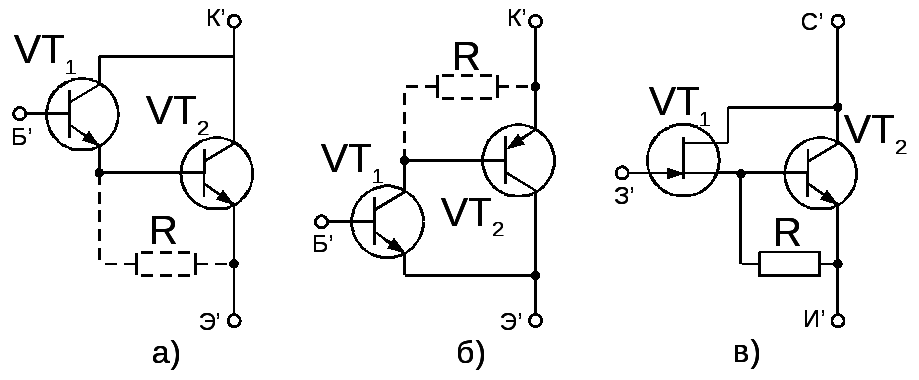

Схемы на транзисторах кт315 и кт361

Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора. Итак, рассмотрим схемку:. Рабочее напряжение схемы Вольт. Можно чуток и больше.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• КТ315 все что мы о нем знали и не знали.
• Простой и маломощный усилитель на КТ315
• КТ315 цоколевка, КТ315 параметры, КТ315 характеристики
• Несколько простых схем на КТ315
• Сенсорный включатель на двух транзисторах
• Как отличить транзистор кт315 от кт361
• Как отличить транзистор кт315 от кт361
• Навигация по записям
• Легкий в повторении усилитель звука на транзисторах
• Несколько простых схем на КТ315

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простая мигалка на одном транзисторе КТ315 своими руками / Flasher one transistor KT315 their hands

КТ315 все что мы о нем знали и не знали.

КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная.

Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора. Транзистор выпускался в миниатюрном пластмассовом корпусе КТ, маркировался транзистор буквой в левом верхнем углу которая обозначала группу, а так же указывалась дата изготовления.

Чуть позже после начала выпуска транзистора стали выпускать комплектарную пару КТ Для отличия КТ от КТ буква обозначающая группу транзистора наносили на корпус по середине. В военной промышленности КТ не применялся, вместо его использовался его аналог 2Т или 2Т в метало-стеклянных корпусах. В дальнейшем КТ стал заменяться более современным транзистором КТ который имел комплектарную пару p-n-p проводимости КТ, однако из-за массового перехода электронной аппаратуры на ИМС транзистор КТ широкого распространения не получил.

Основные параметры транзистора КТ Всего до года отечественная промышленность выпустила более 7 Для отправки комментария вам необходимо авторизоваться. Ваш IP: Технологии Граничная частота … МГц h31e … Всего до года отечественная промышленность выпустила более 7 транзисторов КТ Одноконтурный приемник на семи транзисторах — Приемник схема которого показана на рисунке обладает высокой чувствительностью и большой громкостью НЧ выходного сигнала. Магнитная антенна содержит всего одну катушку, входная ВЧ часть приемника собрана на полевом транзисторе VT1.

Приемник работает в диапазоне СВ, до его можно доработать для Бескорпусный, на керамическом кристаллодержателе, с гибкими плоскими Добавить комментарий Отменить ответ Для отправки комментария вам необходимо авторизоваться. Войти с помощью:. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Как известно напряжение бортовой сети автомобиля находится в пределах от 12 до 14,4В, что вводит ограничение по мощности используемых усилителей ЗЧ. Для увеличения выходной мощности усилителя необходимо использовать преобразователь напряжения. Мощный УМЗЧ можно построить на микросхеме LM, данная микросхема питается от 2-х полярного напряжения, но имеется возможность подключения к однополярному источнику питания.

Так как нить накала перед включением холодная то имеет низкое сопротивление и в момент подачи питания она … Подробнее Сопротивление резистора R1 выбирают таким образом, чтобы VT1 открывался при токе нагрузки около мА.

Транзистор VT2 реагирует на изменение под действием тока нагрузки падения напряжения на резисторе R2 и открывается, когда оно достигает 0,6…0,7 В, ограничивая тем самым ток через регулирующий транзистор VT1. У рассматриваемого устройства два недостатка.

Во-первых, … Подробнее Аудиопроцессор … Подробнее На рисунке показана схема простого усилителя для наушников с сверхнизким коэффициентом нелинейных искажений. Выходная мощность усилителя мВт на нагрузке … Подробнее Панель управления сайтом Регистрация Войти.

Простой и маломощный усилитель на КТ315

КТ — кремниевый ВЧ биполярный транзистор малой мощности n-p-n проводимости. КТ является самым распространенным в советской радиоэлектронной аппаратуре, он был создан в году, это был первый транзистор в котором применялась планарно-эпитаксиальная технология при его изготовлении. Суть технологии в том, что все структуры транзистора образуются с одной стороны, исходный материал имеет тип проводимости, как у коллектора, в нем сначала формируется базовая область, а потом в базовой области формируется эмиттерная. Планарно-эпитаксиальный метод изготовления транзисторов позволил значительно повысить мощность, а так же увеличить граничную частоту и максимальный ток коллектора.

КТ — биполярный транзистор p-n-p-проводимости. Комплементарен к КТ, благодаря чему часто использовался в.

КТ315 цоколевка, КТ315 параметры, КТ315 характеристики

Отправить комментарий. Транзисторы КТ и КТ Характеристики и их зарубежные аналоги. Транзисторы кремниевые эпитаксиально-планарные усилительные высокочастотные маломощные. Предназначены для работы в усилителях высокой и низкой частоты. Транзистор КТ один из самых распространенных отечественных транзисторов. У КТ есть аналог другой проводимости p-n-p- это транзистор КТ

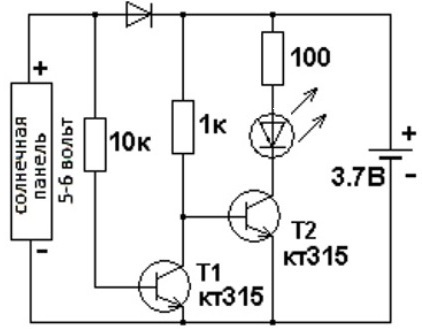

Несколько простых схем на КТ315

Транзистор КТ — биполярный n-p-n типа. В Советском Союзе был одним из самых популярных и недорогих транзисторов. Выпуск бал начат еще в А с г.

В году А.

Сенсорный включатель на двух транзисторах

В выходной день, решил собрать видеоусилитель для своей игровой приставки Dendy, для улучшения качества видео изображения. Схема довольно простая, и насчитывает не больше десятка радиодеталей. Собрана она, на очень распространённых советских транзисторах, визуально очень похожих, читаем полезную статью, как отличить транзистор кт от кт? Одни из самых распространенных высокочастотных транзисторов, изготавливаемые из кремния, запасы которого, на нашей планете, весьма впечатляющие. КТ , имеет проводимость n-p-n, кт имеет противоположенную.

Как отличить транзистор кт315 от кт361

КТ — cоветский транзистор, разработанный в далеком году. Первый отечественный транзистор, приспособленный для массового производства. Благодаря своей распространенности — мем в радиолюбительской среде. Название КТ означает: кремниевый К биполярный транзистор Т , на самом деле МГц , малой мощности высокой частоты цифра 3 , порядковый номер разработки — Имеет n-p-n проводимость, выпускается в пластмассовом корпусе.

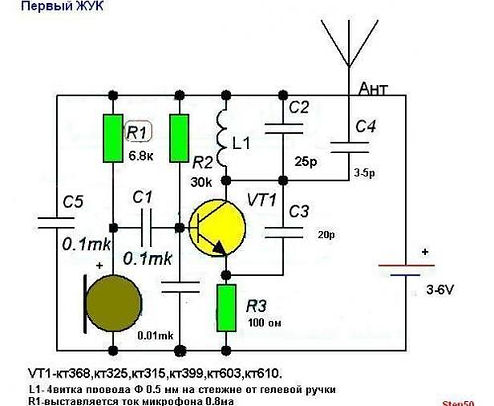

Подборка простых схем на популярном транзисторе КТ В паре со своим «братом» КТ можно собрать простенький генератор.

Как отличить транзистор кт315 от кт361

Транзистор КТ очень популярен у начинающих радиолюбителей старой закалки. Этот биполярный транзистор был разработан в году. Причина его популярности — массовое использование в бытовой радиоаппаратуре. Он использовался и в телевизорах, и в приемниках, генераторах звука.

Навигация по записям

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Что можно сделать на КТ? Тоже самое, что и на любых других маломощных транзисторах Хотя, вот к примеру индикация уровня сигнала. Последний раз редактировалось Wow4an;

Данный усилитель на КТ и КТ выполнен с непосредственной связью между каскадами и глубокой отрицательной обратной связью по постоянному току, что делает его режим независимым от температуры окружающей среды.

Легкий в повторении усилитель звука на транзисторах

Для данного устройства можно брать любой полевой транзистор из серии, указанной на схеме рис. Антенным щупом может быть отрезок длиной мм толстого E мм высоковольтного провода, используемого в телевизоре. Если при поиске места обрыва фазного провода чувствительность прибора окажется чрезмерной, ее нетрудно снизить уменьшением длины антенного щупа. Искатель можно применять и для контроля работы системы зажигания автомобилей. Поднося антенный щуп искателя к высоковольтным проводам, по миганию светодиода определяют цепи, на которые не поступает высокое напряжение, или отыскивают неисправную свечу зажигания.

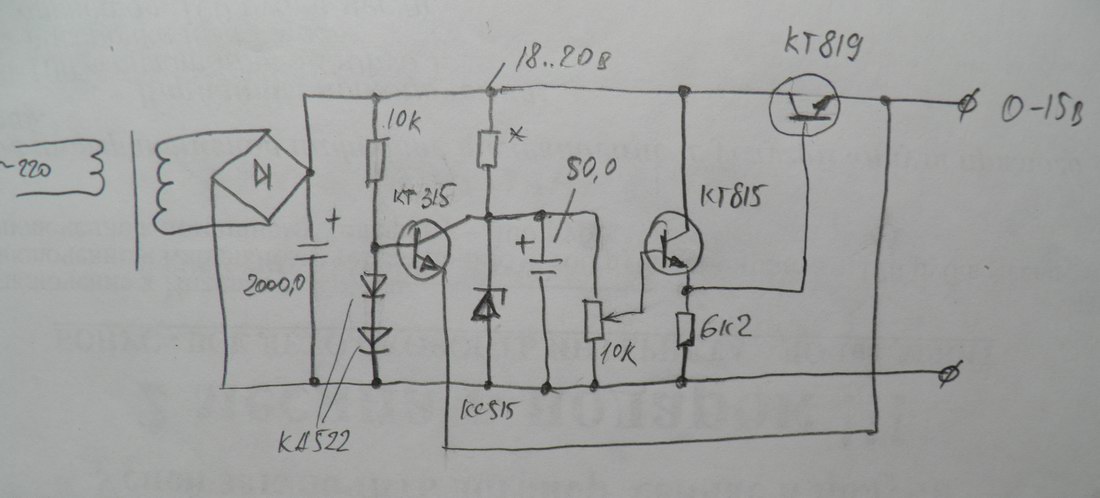

Несколько простых схем на КТ315

Категория: Tonich , Маркировка компонентов. Личный кабинет Регистрация Авторизация. Логин: Пароль Забыли? Логин: Пароль: запомнить меня что это.

Параметры КТ315

Поделиться ссылкой:			png»>		Маломощный кремниевый транзистор n-p-n структуры, производства советских времен. Широко применялся в бытовой аппаратуре. Структура Цоколевка КТ315 Корпус КТ315 Маркировка КТ315   Транзистор КТ315 является комплементарной парой транзистору КТ361. Аналоги КТ315 — BC847B, 2SC634, 2SC641, BFP722, BC546, 2SC380, 2SC388, КТ3102.     КТ315А КТ315Б КТ315В КТ315Г КТ315Д КТ315Е КТ315Ж КТ315И Ток коллектора макс. (Ikmax), mA 100 100 100 100 100 100 50 50 Напряжение коллектор-эмиттер макс.(Ukemax), В 25 20 40 35 40 35 15 60 Напряжение эмиттер-база макс. (Uebmax), В 6 6 6 6 6 6 6 6 Мощность коллектора макс. (Pkmax), мВ 150 150 150 150 150 150 100 100 Температура макс. (Tmax), С 120 120 120 120 120 120 120 120 Коэффициент усиления (h31) 20-90 50-350 20-90 50-350 20-90 50-350 30-350 30 Граничная частота (fuh), Мгц 250 250 250 250 250 250 150 250 Напряжение насыщения (Uкэнас), В 0,4 0,4 0,4 0,4 1 1 0,5 0,5 Емкость коллектора (Ск), пФ 7 7 7 7 7 7 10 7   Анекдот: Начальник едет в командировку со своей секретаршей в одном купе. Она на верхней койке, он на нижней. Ночью она свешивается со своей койки и будит его: — Я очень замерзла, не могли бы Вы достать мне одеяло?  — А давайте на эту ночь притворимся что мы женаты!  — Ой, конечно давайте!  — Тогда лезь сама за этим бл@дским одеялом!..
	Полевые транзисторы Содержимое 2 Транзисторы GBT Содержимое 3 Цифровые микросхемы Аналоговые микросхемы Содержимое 5 Конденсаторы Содержимое 7								Устроства для начинающих Электроника для авто Устройства для дома Источники питания Устройства на микроконтроллерах Ремонт бытовой аппаратуры Содержимое 6 Разное Содержимое 7
Здесь может быть Ваша реклама

Усилитель на трех транзисторах кт315.

Простые схемы на КТ315. Треково-каскадные УНЧ прямого включения

Усилители низкой частоты (УНЧ) применяются для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или другие излучатели звука.

Обратите внимание, что усилители высокой частоты до частот 10…100 МГц строятся по аналогичным схемам, вся разница чаще всего сводится к тому, что значения емкостей конденсаторов таких усилители уменьшаются во столько раз, во сколько раз частота высокочастотного сигнала превышает частоту низкочастотного сигнала.

Простой однотранзисторный усилитель

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использовался телефонный капсюль. Допустимое напряжение питания для данного усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, так как его оптимальное значение зависит от напряжения питания усилителя, сопротивление телефонного капсюля, и коэффициент передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального номинала резистора R1 следует учитывать, что его номинал должен быть примерно в сто и более раз больше сопротивления, включаемого в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно соединить постоянный резистор сопротивлением 20…30 кОм и переменный резистор 100…1000 кОм, после чего, подав на вход малоамплитудный звуковой сигнал усилителя, например, от магнитофона или плеера, вращением ручки переменного резистора добейтесь наилучшего качества сигнала на максимальной его громкости.

Значение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Варианты усовершенствованного однотранзисторного усилителя

Усложненный и улучшенный по сравнению со схемой на рис. 1 схемы усилителя показаны на рис. 2 и 3. На схеме рис. 2 каскад усиления дополнительно содержит цепочку частотно-зависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающую качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепью частотно-зависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения базы транзистора.

На схеме рис. 3 смещение на базу транзистора задается более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его работы. В схеме на рис. четыре.

Двухкаскадный усилитель на транзисторах

Соединив последовательно два простых усилительных каскада (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Коэффициент усиления такого усилителя равен произведению коэффициентов усиления отдельных каскадов. Однако получить большой стабильный коэффициент усиления при последующем увеличении количества каскадов непросто: усилитель, скорее всего, будет самовозбуждаться.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей низкой частоты, схемы которых часто приводятся на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, увеличения выходной мощности, расширения полосы частот усиливаемых частот и т. д.

В то же время при настройке различных устройств и проведении экспериментов часто требуется простой УНЧ, который можно собрать за несколько минут. Такой усилитель должен содержать минимальное количество дефектных элементов и работать в широком диапазоне напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого усилителя мощности низкой частоты с прямой связью каскадов показана на рис. 6 [Р1 3/00-14]. Входное сопротивление усилителя определяется значением потенциометра R1 и может изменяться от сотен Ом до десятков МОм. Выход усилителя можно подключить к нагрузке сопротивлением от 2…4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне напряжений питания от 3 до 15 В, хотя его приемлемая работоспособность сохраняется и при снижении напряжения питания до 0,6 В.

Конденсатор С1 можно выбрать от 1 до 100 мкФ. В последнем случае (С1 = 100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливается напряжение на стоке транзистора VT1, равное 50…60% напряжения источника питания. Транзистор VT2 необходимо установить на теплоотводящую пластину (радиатор).

Треково-каскадный УНЧ с прямым подключением

На рис. 7 представлена ​​схема еще одного внешне простого УНЧ с прямыми связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области низких частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с прямой связью между каскадами.

При этом настройка усилителя усложняется тем, что сопротивление каждого усилителя приходится подбирать индивидуально. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, показанный на рис. 7 можно найти в литературе, например [P 9/70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодного УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ku=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме рис. 9 с коэффициентом гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскадное УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичное УНЧ на трех транзисторах

Для портативной электронной техники важным параметром является КПД УНЧ. Схема такого УНЧ показана на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное соединение полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включен таким образом, что он стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер-база VT3 и уменьшает величину тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление данного УНЧ можно задавать в диапазоне от десятков Ом до десятков МОм. В качестве нагрузки использовался телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонная капсула, соединенная с вилкой, может одновременно служить выключателем питания цепи.

Напряжение питания УНЧ находится в пределах от 1,5 до 15 В, хотя устройство сохраняет работоспособность и при снижении напряжения питания до 0,6 В. В диапазоне напряжений питания 2…15 В ток, потребляемый усилителем, описывается выражением выражение:

1(мкА) = 52 + 13*(Uпит)*(Uпит),

, где Uпит — напряжение питания в вольтах (В).

Если выключить транзистор VT2, ток, потребляемый устройством, увеличивается на порядок.

Двухкаскадный УНЧ с прямым подключением каскадов

Примерами УНЧ с прямым подключением и минимальным выбором режима работы являются схемы, представленные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий коэффициент усиления).

Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использовался микрофон электродинамического типа.

Телефонная капсула также может выступать в качестве микрофона. Стабилизация рабочей точки (начальное смещение по входному транзистору) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий большое входное сопротивление (около 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и двухполярном — VT2 (с общим).

Каскадный усилитель низкой частоты на полевых транзисторах, также обладающий высоким входным сопротивлением, показан на рис. пятнадцать.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Схемы УНЧ для работы на низкоомную нагрузку

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность десятки мВт и более, показаны на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с низкоомной нагрузкой.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, или по диагонали моста (рис. 17). Если источник питания выполнен из двух батарей (аккумуляторов), соединенных последовательно, то вывод головки ВА1, правый по схеме, можно соединить с их средней точкой напрямую, без конденсаторов С3, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ, то такой усилитель можно собрать даже на одной лампе, смотрите наш сайт электроники в соответствующем разделе.

Литература: Шустов М. А. Практическая схемотехника (книга 1), 2003.

Исправления в посте: на рис. 16 и 17 вместо диода Д9 установлена ​​цепочка из диодов.

Большинство аудиолюбителей достаточно категоричны и не готовы к компромиссам при выборе оборудования, справедливо полагая, что воспринимаемый звук должен быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных для вашего запроса:

ПРИМЕРСИОНАЛЬНЫЙ ПРЕДВАРИТЕЛЬНЫЙ ПРЕДВАРИТЕЛЬНЫЙ поиск по всем базам.

По завершении появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощность воспроизведения звука. При этом при покупке следует обратить внимание на следующие обозначения, которые отмечают внедрение высоких технологий в производство аудиотехники:

• Hi fi. Обеспечивает максимальную чистоту и точность звука, избавляя его от посторонних шумов и искажений.
• Привет, конец. Выбор перфекциониста, готового дорого платить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Часто в эту категорию попадает собранное вручную оборудование.

Технические характеристики, на которые следует обратить внимание:

• Входная и выходная мощность. Номинальное значение выходной мощности является решающим, так как краевые значения часто недостоверны.
• Диапазон частот. Варьируется от 20 до 20000 Гц.
• Коэффициент нелинейных искажений. Все просто — чем меньше, тем лучше. Идеальное значение, по мнению экспертов, составляет 0,1%.
• Отношение сигнал/шум. Современная техника предполагает значение этого показателя свыше 100 дБ, что минимизирует посторонние шумы при прослушивании.
• демпинг-фактор. Отражает выходное сопротивление усилителя по отношению к номинальному сопротивлению нагрузки. Другими словами, достаточный коэффициент демпфирования (более 100) снижает возникновение ненужных вибраций в оборудовании и т. д.

Помните: изготовление качественных усилителей — процесс трудоемкий и высокотехнологичный, соответственно слишком низкая цена при достойных характеристиках должна вас насторожить.

Классификация

Чтобы разобраться во всем многообразии рыночных предложений, необходимо различать товар по различным критериям. Усилители можно классифицировать:

• По мощности. Предварительный — некое промежуточное звено между источником звука и оконечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют законченный усилитель.

Важно: первичное преобразование и обработка сигнала происходит именно в предусилителях.

• По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли для того, чтобы объединить преимущества и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
• По принципу работы усилители делятся на классы. Основные классы – А, В, АВ. Если усилители класса А потребляют большую мощность, но выдают качественный звук, то класс В — с точностью до наоборот, класс АВ кажется лучшим выбором, представляя собой компромисс между качеством сигнала и достаточно высокой эффективностью. Также существуют классы C, D, H и G, которые возникли с применением цифровых технологий. Также существуют однотактный и двухтактный режимы работы выходного каскада.
• По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно используются в домашних кинотеатрах для формирования объемности и реалистичности звучания. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистемы.

Внимание: изучение технических составляющих покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звучит или не звучит.

Заявка

Выбор усилителя в большей степени оправдан целями, для которых он приобретается. Перечислим основные области использования усилителей звуковой частоты:

1. В составе домашней аудиосистемы. Очевидно, что лучшим выбором будет двухканальная однотактная лампа класса А, также оптимальным выбором может стать трехканальная лампа класса АВ, где один канал выделен под сабвуфер, с функцией Hi-fi.
2. Для автомобильной аудиосистемы. Наиболее популярны четырехканальные усилители класса АВ или D, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовера для плавной регулировки частоты, что позволяет подрезать частоты в верхнем или нижнем диапазоне по мере необходимости.
3. в концертном оборудовании. К качеству и возможностям профессионального оборудования обоснованно предъявляются более высокие требования из-за большой площади распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретать усилитель классом не ниже D, способный работать практически на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающих от негативных погодных условий и механических воздействий.
4. в студийном оборудовании. Все вышесказанное справедливо для студийного оборудования. Можно добавить про самый большой диапазон воспроизведения частот — от 10 Гц до 100 кГц по сравнению с таковым у бытового усилителя от 20 Гц до 20 кГц. Также следует отметить возможность раздельной регулировки громкости на разных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, желательно заранее изучить все многообразие предложений и выбрать тот вариант аудиоаппаратуры, который максимально соответствует вашим потребностям.

• 03.10.2014

  На рисунке представлена ​​разработанная компанией Texas Instruments схема питания модуля GSM/GPRS на базе микросхемы TPS54260. Номинальное входное напряжение в этой схеме 12 В, а полный рабочий диапазон 8…40 В. Методика расчета и результаты испытаний подробно описаны в документе «Создание блока питания GSM/GPRS из TPS54260». В этом же документе можно найти схему на номинальное напряжение. ..

• 04.10.2014

  Существует довольно много схем регуляторов мощности на тиристорах или симисторах, где регулировка осуществляется изменением угла открытия. Регуляторы с такой схемой создают помехи в сети, поэтому их можно использовать только с громоздкими LC-фильтрами. В случаях, когда не важно, чтобы питание отдавалось в нагрузку каждый полупериод, но важно…

• 28.09.2014

  Принципиальная схема такого проигрывателя показана на рисунке. Усилитель рассчитан на работу на 4 колонки (2-передние и 2-тыловые). Тыловые динамики двухполосные, каждый состоит из одного эллиптического динамика достаточно большого диаметра и одного твитера. С фронтальными каналами попроще — каждый состоит из одного полнодиапазонного динамика. Тыловые каналы имеют подъем АЧХ на частотах выше…

• 25.09.2014

  Развитие ядерной энергетики и широкое использование источников ионизирующего излучения в различных областях науки и техники, а также их возможное появление в бытовых условиях требуют ознакомления со свойствами и методами обнаружения альфа , бета- и гамма-излучения, а также приобретение соответствующих знаний и практических навыков по защите от их воздействия. Оценка и проведение исследований…

• 21.09.2014

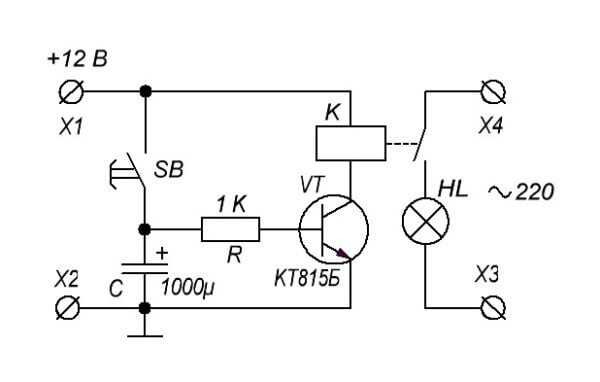

  Реле времени мощностью не более 100 Вт с задержкой выключения лампы освещения около 10 минут можно собрать по принципиальной схеме, приведенной на рисунке. Устройство содержит выпрямительный мост VD1-VD4, тринистор VS1, управляющий транзистор VT1 и времязадающий блок на конденсаторе С1, стабилитрон VD2 и транзистор VT2. При замыкании контактов выключателя SA1…

Однажды вечером мне позвонил друг и сказал: «Эд! Мне нужен усилитель для наушников Sven побольше»

Купил наушники за 50 грн, но вывод на комп у них очень слабый. Подумав, посмотрел, что микросхем нет, пошел рыться в архиваторе и выглянуть, где-то у меня была схема с транзисторами КТ315. Не помню откуда, но помню, что схема рабочая. Собрал и вот что получилось

Вот схема этого устройства:

В обвязке использовал следующие детали:

C1 = 1MF 6V
C2 = 470MF 16V
C3 = 3300MF 16V

R1 = 1K
R2 = 51K
R3 = 100K
R4 = 100K
R5 = 1K
R6 = 3K

. . Ток покоя 25мА, напряжение между выходными транзисторами 2,4В. Усилитель питается от 9-вольтовой батареи.

Схема проста и универсальна, повторить сможет любой новичок

Все это было собрано на макете. Сфоткать уже не получается, мой друг случайно уронил этот аппарат в колодец вместе с наушниками, новый усилитель делать не хочу, сейчас работаю над другим проектом.
По памяти усилитель работал хорошо. Звук мягкий и приятный. Батарея продержалась 15 часов.

Печатная плата простого усилителя на КТ315 (Вид со стороны дорожек)

похожие посты

Достал из телевизоров динамики 3ГДШ-1, чтобы они не лежали без дела, решил сделать колонки, но так как у меня внешний усилитель с сабвуфером, то буду собирать сателлиты.

Здравствуйте, уважаемые радиолюбители и аудиофилы! Сегодня я расскажу как доработать твитер 3ГД-31 (-1300) он же 5ГДВ-1. Использовались в акустических системах типа 10МАС-1 и 1М, 15МАС, 25АС-109.…….

Здравствуйте уважаемые читатели. Да, я давно не писал постов в блог, но хочу со всей ответственностью заявить, что теперь буду стараться не отставать, и буду писать обзоры и статьи…….

Здравствуйте уважаемый посетитель. Я знаю, почему вы читаете эту статью. Да да я знаю. Нет ты что? Я не телепат, я просто знаю, почему вы попали именно на эту страницу. Конечно…….

И снова мой друг Вячеслав (SAXON_1996) хочет поделиться своим опытом на колонках. Слово Вячеславу Достался как-то один динамик 10MAS с фильтром и твитером. Я давно не …….

На рисунке 1 представлена ​​схема инвертирующего усилителя постоянного тока, транзистор включен по схеме с общим эмиттером:

Рисунок 1 — Схема усилителя постоянного тока на КТ315Б.

Рассмотрим расчет элементов схемы. Допустим, схема питается от источника с напряжением 5В (это может быть, например, сетевой адаптер), ток коллектора Iк транзистора VT1 подбираем так, чтобы он не превышал максимально допустимого тока для выбранного транзистора (для КТ315Б максимальный ток коллектора Ikmax = 100мА). Выберем Ik=5 мА. Для расчета сопротивления резистора Rk делим напряжение питания Up на ток коллектора:

Если сопротивление не попадает в стандартный ряд сопротивлений, то нужно выбрать ближайшее значение и пересчитать ток коллектора.
()

На семействе выходных ВАХ построим линию нагрузки по точкам Up и Ik (показаны красным). На линии нагрузки выберите рабочую точку (показана синим цветом) посередине.

Рисунок 2 – Выходная ВАХ, линия нагрузки и рабочая точка

На рисунке 2 рабочая точка не попадает ни на одну из имеющихся характеристик, но находится чуть ниже характеристики для базового тока Iб = 0,05мА, поэтому имеем немного меньше выберем базовый ток, например, Iб = 0,03мА. Исходя из выбранного базового тока Iб и входной характеристики для температуры 25С о и напряжении Uкэ = 0, находим напряжение Uбэ:

Рисунок 3 – Входная характеристика транзистора для подбора напряжения Uбэ

Для тока базы Iб = 0,03мА находим напряжение Uбэ но выбираем немного больше так как Uкэ > 0 и характеристика будет располагаться правее , например, выбираем Uбэ = 0,8В. Далее подбираем ток резистора Rd1, этот ток должен быть больше тока базы но не настолько большим, чтобы в нем терялась большая часть мощности, выбираем этот ток в три раза больше тока базы:

По первому закону Кирхгофа находим ток резистора Rd2:

Обозначим найденные токи и напряжения на схеме:

Рисунок 4 – Схема усилителя с найденными токами ветвей и узловыми напряжениями

Рассчитываем сопротивление резистора Rd1 и подобрать его ближайшее значение из стандартного ряда сопротивлений:

Рассчитываем сопротивление резистора Rd2 и выбираем его ближайшее значение из стандартного ряда сопротивлений:

Обозначим сопротивления резисторов на схеме:

Рисунок 5 — Усилитель постоянного тока на КТ315Б.

Поскольку для ориентировочного расчета может потребоваться подбор элементов после сборки схемы и проверки выходного напряжения, то элементы Rd1 и/или Rd2 в этом случае необходимо подобрать так, чтобы выходное напряжение было близко к выбранному напряжению Ube.

Для усиления переменного тока необходимо на входе поставить конденсаторы, а на выходе пропускать только переменную составляющую усиливаемого сигнала, так как постоянная составляющая меняет режим работы транзистора. Входные и выходные конденсаторы не должны создавать большого сопротивления для прохождения переменного тока. Для термостабилизации в цепь эмиттера можно поставить резистор с малым сопротивлением и параллельно ему конденсатор для ослабления обратной связи по переменному току. Резистор в эмиттерной цепи вместе с резисторами делителя будет задавать режим работы транзистора.

На фото ниже усилитель, собранный по схеме на рисунке 2:

На вход усилителя напряжение не подается, вольтметр, подключенный к выходу, показывает 2,6В, что близко к выбранному значению. Если подать на вход напряжение прямой полярности (как на рисунке 5), то выходное напряжение уменьшится (усилитель инвертирует сигнал):

Если на вход подать напряжение обратной полярности, выход напряжение увеличится, но не более напряжения питания:

Уменьшение входного напряжения при подключении к входу источника меньше, чем увеличение выходного напряжения, что свидетельствует об усилении входного сигнала с инверсией. Схема с общим эмиттером дает больший коэффициент усиления по мощности, чем схемы с общей базой и общим эмиттером, но в отличие от двух других она производит инверсию сигнала. Если необходимо усилить мощность постоянного тока без инверсии, то можно каскадировать две схемы по рисунку 5, но нужно учитывать, что первый каскад изменит режим работы транзистора второго каскада, поэтому сопротивление резисторов во второй ступени нужно будет подобрать так, чтобы это изменение было как можно меньше. Также при каскадном соединении увеличится коэффициент усиления всего усилителя (он будет равен произведению коэффициента усиления первого каскада на коэффициент усиления второго).

Самый простой пилот на кт315. Простейший пидсилувач на кт315

Выбираем еще тот рок пидсилувач на одном транзисторе. Это простейшая конструкция, позволяющая продемонстрировать субсидиарность биполярного транзистора. Правда коэффициент прочности небольшой по давлению — вин не превышает 6, поэтому площадь стосування такой хозяйственной постройки обнесена. Prote yogo можно подключить, скажем, к детекторному радио (неисправность из-за навантажения на резисторе 10 кОм) и с помощью наушников BF1 послушать передачу местной радиостанции.

На входные разъемы должен поступить звуковой сигнал, а на разъемы X3 X4 подать напряжение. Дильником R1 R2 задается напряжение смещения на базе транзистора, а резистором R3 обеспечивается возврат по потоку, что способствует стабилизации температуры блока питания робота. Принципиальная схема УНЧ бэби.

Так же нам потребуются следующие детали для схемы УНЧ:

— Транзистор: КТ315 Чи КТ3102.
— Резисторы: 10 кОм, 300 Ом, 3 кОм.
— Конденсаторы электрические: 3 шт. 47 мкФ на 16в .

Выбрал ёго на текстолитовой бумаге с медным купоросом, промазал дорожки женским лаком для ногтей, и получилось красиво. Знай, что тебе нужна простая подставка для наушников — в общем иди за цго 🙂

• 03.10.2014

  На малютке указана живая схема Texas Instruments GSM/GPRS модуля на микросхеме TPS54260. Номинальное входное напряжение в этой схеме 12 В, а рабочий диапазон 8…40 В. По этому документу можно найти схему на номинальное напряжение.

• 04.10.2014

  Схем регуляторов потения на тиристорах и симисторах несколько, разрегулирование осуществляется с помощью смены отпирающего выреза. Регуляторы с такой схемой создают в меру кроссоверы, поэтому победить их можно только громоздкими LC-фильтрами. В спокойном настроении, если не важно, чтобы ощущалась стянутость в натяжении кожи в начале менструации, но может быть значительной.

• 28.09.2014

  Принципиальная схема такого плеера показана в виде небольшого рисунка. Подсилювач назначения для роботов на 4 АС (2-лобовых и 2-х тиловых). Тилови АС — двухгладкие, обшивка складчатая из одного эліптичного динамо до большого диаметра и одного пищалки. Фронтальные каналы простые — обшивка состоит из одного широкополосного динамика. Тиловые каналы могут быть перестроены по АЧХ на частоты выше …

• 25.

  09.2014

  Развитие атомной энергетики и повсеместный застой герельных и ионизирующих технологий в различных областях науки, техники, а также возможное появление в их сознании сознания признания власти и авторитета методами регистрации альфа-, бета- и загисту от внутреннего вливания. Оценка проведенного диспансерного наблюдения…

• 21.09.2014

  Реле на час мощностью не более 100 Вт со стекловидной лампой для лампы освещения около 10 часов можно подобрать по принципиальной схеме, показанной на маленьком. К прямой линии VD1-VD4 присоединены тринистор VS1, транзистор VT1, управляющий, и установка часов на конденсаторе С1, стабилизатор VD2 и транзисторы VT2. При контактах вымикача SA1.

КТ315 — легендарный ультрасовременный транзистор, копия которого встречается во множестве кожных радиоаматоров. Неудивительно — даже если используется первый серийно выпускаемый кремниевый транзистор, его практически можно узнать в любой радиоаппаратуре. В початках 9-го века было изготовлено более 7 миллиардов штук. 0 с. За сегодняшними мирами КТ315 далеко не идеальный по своим параметрам транзистор, хоть он и найден и уже давно выпущены новые, более дешевые и добротные нагревательные аксессуары. Но иногда хочется уйти от дальнего ящика, поменяю старые транзисторы и подцеплю на них ненавязчиво, например, пидсиловач.

Схема

Схема особенно важна, чтобы не пропустить другие активные элементы, кроме транзисторов КТ315. Эта схема будет хорошим выбором не только для любителей старомодных вещей, но и для тех, кому не хватает других транзисторов. Номиналы резисторов не критичны и могут меняться в пределах 20-30%, как и у конденсаторов. Транзисторы для этой схемы следует выбирать с большим коэффициентом прочности, в таком случае будет двигаться максимальная сила блока питания. Когда надо обовъязково дотримуватися с умом — обижаются транзисторы выходного каскада из-за мата того же буквенного индекса. Схема ремонтируется с напряжением 5 вольт, оптимальное питание 9вольт. Бренчание должно быть охлаждено примерно до 20 мА и может иметь такую ​​же плотность. Также обращаюсь к тем, кому нужно повторить бинарную схему для реализации стереосигнала.

Складывание пидсилувача

(достоинство: 245)

Схема подобрана на другой плате размерами 50х40 мм, чтобы отомстить своим швеллерам. Nasampered, с помощью лазерно-чистой технологии подготавливаем саму плату. Ниже список фотографий процесса.

Когда плата готова, можно приступать к пайке деталей. Резисторы устанавливаются перед платой, затем конденсаторы с транзисторами. Выносные транзисторы КТ315, в отличие от выносных в сложных деталях, имеют тонкую плоскую оболочку, которые легко отделяются от корпуса, поэтому не стоит наносить на них слишком много жидкости.

После установки деталей на плату необходимо проверить поддорожки на мерцание, проверить правильность установки транзисторов — их легко можно припаять не той стороной. У КТ315 правосторонний вид на базу, а значит смотреть на лицевую сторону транзистора. Теперь нет больше денег на дополнительную плату дротиков с динамиками, дерганый звук, дань жизни, и вот подсилувач готов.

Первый запуск и тестирование

Коммутатор можно использовать с колонками с опорой 4-8 Ом, а также можно подключить наушники, чтобы не напрягать штатный сигнал. Сигнал Джерелом может быть, например, телефоном, плеером или компьютером. Перед первым подключением к размыканию одного из проводов жизни необходимо включить миллиамперметр и заморозить бренчание, так что вы в безопасности, не по вашей вине меняется 100 мА суммарно по обоим каналам. Если вы его измените, значит, варто уменьшите давление жизни. Завдяки низкой жизни этого ребенка могут жить в виде короны. Потенция пидсилувача, то есть вийшова, становится примерно 0,1 вата — не слишком много, но вполне достаточно для спокойного прослушивания музыки в комнате. Далекий подбор!

Этот пилот может быть использован в любой маломощной технике с низковольтным питанием: приемниках, рациях, слуховых аппаратах и ​​другой подобной технике.

Технические характеристики:
Максимальное затухание на выходе (Navantage 8 Ом, 1 кГц) = 0,3 Вт
Номинальное рабочее напряжение (0,3 Вт, 8 Ом) = 3 В
THD+N (при максимальном давлении выхлопа, 1 кГц) = 1–1,5 %

Принципиальная схема подсиловача:

Крепление и принцип работы

Блок питания состоит из двух узлов: входного каскада на транзисторах Т1 и выходного двухтактного на транзисторах Т2 — Т5. Сигнал, усиленный транзистором Т1, должен быть на входе R1 и выходном каскаде. Транзисторы выходного каскада устанавливают два «плеча» выходного каскада. Транзисторы в этих «плечах» разной конструкции, являющиеся обовъязыковой умовой за цы подсилувач. Если транзистор КТ315 запитать положительным напряжением, а КТ361 отрицательным, то сделанные ими «плечи» выходного каскада будут только усиливать сигнал, поступающий от транзистора Т1, как и «плечи» транзистора Т1. транзисторы, из которых они сделаны. Выходит так: Т3 и Т4 положительные для сигнала, Т2 и Т5 отрицательные. В точке соединения эмиттер транзисторов Т4 и Т5 подключается к сигналу того входа на входе. Осколки для этого подсиловача имеют характерный тип сбора, как только наступает час работы этого подсиловача, резистор R2 включается ослабленным. Этот резистор создает небольшое напряжение на базах транзисторов и ослабляет сигнал.

Цей подсилувач вимагає ретельного наращивания, а сам:
Подбором резистора R1 устанавливается штифт спокойного транзистора (шум, протекающий через транзисторы для токового сигнала). При подборе этого резистора необходимо установить спокойную струю на уровне 5-7 мА.
Подбором опоры резистора R5 необходимо установить напряжение в точке подключения транзисторов выходного каскада на половину напряжения ресурса, то есть на 1,5 В.

Можно добавить

Если прилагается, к которому подключен переключатель, нельзя использовать регулятор тембра или слышен слабый сигнал, можно выбрать передний переключатель.

Нет необходимости в регуляторе тембра, но вы можете отключить эти цепи.
На резисторах R4 пассивный регулятор тембра ВЧ — НЧ подбирается одним резистором. Резистор R3 является регулятором толщины. Вся сила сигнала лежит на транзисторе. Подскажите не ставить конденсатор между резистором R3 и коллектором транзистора. Все работает так.
Детали, которые выигрывают и могут быть заменены.

Номер		Возможная замена
		КТ3102 а-е, КТ312, 315, 316.
		КТ361 а-э.
		КТ315 а-э.
		КТ815, 817 а — ул.
		КТ816, 814 а — ул.

Цей подсилувач збирався нависающим редактированием, что файл друковано платить нет. Желание нарисовать друка не легко для кого-то другого.

Низкочастотные подавители (УНЧ) победоносные для преобразования слабых сигналов более звукового диапазона в более плотные сигналы более крупного диапазона, пригодные для непромежуточной передачи посредством электродинамического или менее випроминувачи звука.

С уважением, что высокочастотные блоки питания до частот 10…100 МГц будут следовать аналогичным схемам, все внимание чаще всего сводится к тому, что величина емкостей конденсаторов в таких блоках питания изменяется во столько же раз так как частота высокочастотного сигнала превышает частоту низкочастотного сигнала.

Простой пидсилувач на одном транзисторе

Простейший УНЧ, виконание по схеме от тлеющего эмиттера, обозначения на рис. 1. Як навантаження використаны телефонных капсюлей. Допустимое напряжение жизни для цгого подсиловача 3…12 ст.

Величина резистора R1 (десятки кОм) должна быть определена экспериментально, но оптимальное значение должно лежать в напряжении источника питания, опоры телефонного капсюля, коэффициенте передачи конкретного экземпляра транзистора .

Мал. 1. Схема простого УНЧ с одним транзистором + конденсатор и резистор.

Для выбора номинала коба резистора R1 необходимо его изменить, чтобы его номинал был примерно в сто и более раз, необходимо изменить опир, меняются включения в копьях. Для подбора резистора рекомендуется последовательно включать постоянный резистор с опорой 20…30 кОм и изменением опоры 100…1000 кОм, после чего, подав звуковой сигнал малой амплитуды на вход источника питания, например, на вход магнитолы при наибольшей интенсивности йоги.

Разложение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение емкости, тем более низкие частоты можно использовать для УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов питания робота (рис. 1 — 4).

Усовершенствованные варианты однотранзисторного коммутатора

Усложненный и уменьшенный по z по схеме на рис. 1 схемы филиалов показан на рис. 2 и 3. Схема на рис. 2-й каскад усиления дополнительно для устранения частотно-зависимого отрицательного контура (резистор R2 и конденсатор С2), что улучшит яркость сигнала.

Мал. Рис. 2. Схема однотранзисторного УНЧ с частотно-напыленным отрицательным обратным звеном.

Мал. 3. Однотранзисторный ключ от дильника для подачи напряжения на базу транзистора.

Мал. 4. Однотранзисторная подстанция с автоматической вставкой зсува на базу транзистора.

На схеме рис. 3 сдвиги в базу транзистора устанавливаются более «жорстко» для помощи дельника, что позволит повысить производительность роботизированной подстанции для изменения умов его эксплуатации. «Автоматическая» установка зсуву на основе досветового транзистора показана в схеме на рис. 4.

Двухкаскадный подсилювач на транзисторах

После последовательно двух простейших каскадов усиления (рис. 1) можно взять двухкаскадный УНЧ (рис. 5). Сила такого бустера дороже для повышения коэффициентов силы взятых каскадов. Однако отнять большую силу силы при дальнейшем увеличении числа каскадов непросто: подсилувач, лучше всего, пробудить себя.

Мал. 5. Схема простого двухкаскадного басового усилителя.

Новые разработки низкочастотных замен, схемы которых в последние годы часто встречаются на страницах журналов, могут быть на уровне достижения минимального коэффициента нелинейных эффектов, увеличения внешнего напряжения, расширения диапазон частот и т.д.

В то же время при нагруженных хозяйственных постройках и проводимых экспериментах часто требуется корявый УНЧ, который можно подобрать за шпрот худ. Такой пилот виноват в мести за минимальное количество недостающих элементов и использовании широкого спектра изменений давления жизни и поддержки стресса.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого ДГНЧ от непромежуточного соединения между каскадами показана на рис. 6 [Р1 3/00-14]. Входное напряжение переключателя определяется номиналом потенциометра R1 и может изменяться от сотен до десятков МОм Ом. На выходе источника питания можно включить выключатель с опорой от 2…4 до 64 Ом и более.

При высокоомном смещении типа VT2 транзистор КТ315 можно скрутить. Блок питания в диапазоне напряжения жизни составляет от 3 до 15 В, хотя и допустимо его использование, но сохраняется и при снижении напряжения жизни аж на 0,6 В.

Расположение конденсатора С1 можно выбрать в диапазоне от 1 до 100 мкФ. Временами (С1 = 100 мкФ) УНЧ может быть на ровных частотах от 50 Гц до 200 кГц и от.

Мал. 6. Схема простого низкочастотного блока питания на двух транзисторах.

Амплитуда входного сигнала УНЧ может изменяться в пределах 0,5…0,7 U. Мощность источника питания может изменяться от десятков мВт до 1 Вт. Три из них помогают установить напряжение на стоке транзистора VT1, равное 50…60% от напряжения на всю жизнь. Транзистор VT2 отвечает за установки на тепловую пластину (радиатор).

Треккадный УЛЧ из без посредников звенья

На рис. 7 представлена ​​схема другого захода простого УНЧ с непромежуточными звеньями между каскадами. Таким образом подключение улучшает частотные характеристики подстанции в области более низких частот, схема понятна.

Мал. 7. Принципиальная схема трехкаскадного УНЧ с непромежуточной связью между каскадами.

При этом укладка пидсилювача усложняется тем, что кладка пидсилювача выполняется в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF может быть от (30…50) до 1. Резистор R1 может быть 0,1…2 кОм. Развертка подсилювача, наведенная на рис. 7 можно найти в литературе, например, [Р 9/70-60].

Каскадные схемы УНЧ на биполярных транзисторах

На рис. 8 и 9 — схемы каскодного УНЧ на биполярных транзисторах. Таким образом, подкислители позволяют добиться высокого коэффициента прочности Ку. Пидсильвач на мал. 8 мАє Ку=5 для гладких частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ за схемой на рис. 9, когда коэффициент гармоник меньше 1%, коэффициент усиления равен 100 [РЛ 3/99-10].

Мал. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5,

Мал. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления =100.

Экономичный УНЧ на трех транзисторах

p align=»justify»> Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ показана на рис. 10 [РО 3/00-14]. Здесь происходит каскад включения полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включается таким образом, что я стабилизирую рабочую точку VT1 и VT3.

При увеличении входного напряжения транзистор шунтирует переход эмиттер — база VT3 и изменяет поток, протекающий через транзисторы VT1 и VT3.

Мал. 10. Схема простого экономичного низкочастотного блока питания на трех транзисторах.

Как и в руководстве по схеме (рис. 6), входная база УНЧ может быть установлена ​​в диапазоне от десятков Ом до десятков МОм. Як навантаження використаны телефонные капсюли, например, ТК-67 или ТМ-2В. Телефонная капсула, которая подключается за вспомогательной вилкой, может служить ежечасным сигналом в реальном времени.

Жизненное напряжение УНЧ должно быть установлено от 1,5 до 15 В, если я хочу построить устройство, оно сохраняется и при снижении жизненного напряжения до 0,6 В. В диапазоне жизненного напряжения 2..

1(мкА) = 52 + 13*(Uпіт)*(Uпіт),

de Uпит — напряжение жизни при Вольтах (В).

Если включить транзистор VT2, бренчание, которое поддерживается насадкой, увеличивается на порядок.

УНЧ двухкаскадный без промежуточного звука между каскадами

Приклады УНЧ с непромежуточными звеньями и минимальным набором схем робота, указанных на рис. 11 — 14. Вонь может иметь высокий коэффициент прочности и хорошую устойчивость.

Мал. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий коэффициент усиления).

Мал. 12. Двухкаскадный низкочастотный ключ на транзисторах КТ315.

Мал. 13. Ключ низкочастотный силовой двухкаскадный на транзисторах КТ315, вариант 2.

Микрофонный микрофон (рис. 11) характеризуется низким уровнем внешних шумов и высоким коэффициентом усиления [МК 5/83-XIV]. Як микрофон ВМ1 використаный микрофон электродинамического типа.

Роль микрофона может иметь телефонная капсула. Стабилизация рабочей точки (сдвиг початка с регулировкой входного транзистора) подстанции на рис. 11 — 13 заряжаются за падение напряжения на эмиттерной опоре другого каскада усиления.

Мал. 14. Двухкаскадный УНЧ на полутранзисторе.

ПИДСИЛЮВАЧ (рис. 14), который может иметь высокий входной опир (около 1 МОм), виконации на полевом транзисторе VT1 (я повторитель) и биполярный — VT2 (с накладкой).

Низкочастотный каскадный ключ на полевых транзисторах, а также высоковходной опир показан на рис. 15.

Мал. 15. схема простого двухкаскадного УНЧ с двумя полевыми транзисторами.

Схемы УНЧ для низкоомных роботов

Типовые УНЧ, признанные для работы на низкоомном входе и мощностью в десятки мВт и более, которые могут вызывать напряжение, показаны на рис. 16, 17.

Мал. 16. Простой УНЧ для роботов с низкой поддержкой в ​​комплекте.

Электродинамическая головка ВА1 может быть подключена к источнику питания, как показано на рис. 16, или диагональ моста (рис. 17). По сути, там было две батареи (аккумулятора), соединенные последовательно, сразу за схемой снятия головки ВА1, возможны подключения к средней точке без средней точки, без конденсаторов СЗ, С4.

Мал. 17. Схема блока питания НЧ с низкоомным подмагничиванием диагонали моста.

Если вам нужна схема простого лампового УНЧ, то такой блок питания можно установить на одну лампу, полюбуйтесь на нашем сайте для электроники на другую раздачу.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003 рек.

Исправление публикации: на рис. 16 и 17 вместо диода Д9 установлен шнурок с диодами.

Простой и маломощный усилитель на КТ315. Самый простой усилитель на СТ315 ушной усилитель для наушников на КТ315

Цель данной статьи — отдать дань уважения одному из самых популярных транзисторов 70-х — 90-х годов — КТ315. Доступность, небольшие размеры и довольно неплохие параметры позволили радиолюбителям использовать транзистор СТ315 в различных схемах, от простейших до микрокомпьютерных. В таблицах ниже указаны основные параметры линейки КТ315.

Предельные параметры транзисторов КТ315 при Т = 25°С

	ИК, Макс Ма	U CER MAX (U Cap Max), в	U Eb0 Макс, в	P до макс, (P макс), МВт	Т, °С	Т Р МАКС, °С	Т макс, °С
	100	25	6	150	25	120	100
	100	20	6	150	25	120	100
	100	40	6	150	25	120	100
	100	35	6	150	25	120	100
	100	40	6	150	25	120	100
	100	35	6	150	25	120	100
	50	15	6	100	25	120	100
	50	60	6	100	25	120	100

Параметры транзисторов Кт315 при Т = 25°С

	ч 21Е (Н 21Е)	У КБ (У СЕ), в	Ие (ик), мА	У нас в	I KB0, (I CE), ICA	ф ГР (F h31), МГц	К, ПФ
	20. ..90	(10)	1	0,4	1	250	7
	50…350	(10)	1	0,4	1	250	7
	20…90	(10)	1	0,4	1	250	7
	50…350	(10)	1	0,4	1	250	7
	20…90	(10)	(1)	1	1	250	7
	50…350	(10)	(1)	1	1	250	7
	30…250	(10)	(1)	0,5	1	150	10
	30	(10)	(1)		1	250	7

Немного президи: — первый планарно — эпитаксиальный транзистор конца 60-х годов, т. е. когда в процессе изготовления эмиттера коллектор и база берутся последовательно на одной кремниевой пластине. Для этого нужна кремниевая пластина, легированная по типу N (отбор), легированная на некоторую глубину по типу P (база), а сверху все время на меньшую глубину по типу N (эмиттер). Далее с помощью скребка пластину необходимо разрезать на части, и каждая часть упаковывается в пластиковый футляр.
Такой техпроцесс был значительно дешевле сплавной технологии и позволял получить немыслимые параметры транзистора (в частности, рабочую частоту до 300 МГц).
И естественно установка кристалла не в металлический корпус, а на металлическую ленту с выводами привела к сокращению производства — кристалла, на дне которого коллектор припаян к центральному выводу, и основания и эмиттер были соединены с приваренной проволокой, залита пластиком, лишние детали ленты обрезаны — и получился СТ315.

Приведем пару примеров схем на транзисторе СТ315.

1. Усилитель для наушников.

Пока шарнир цел, база транзистора соединена с землей и транзистор закрыт. При проникновении в охраняемую зону злоумышленник обрывает провод, положительное смещение и транзистор получает транзистор на базу транзистора, что приводит к срабатыванию электромагнитного реле. В контактной цепи реле может быть сиреной, радиопередатчиком или другим.

3. Индикатор выходной мощности ONLC.

C1, C2 — 10 мкФ x 16b

Д11 — КД510А.

RX — 300 Ом — 100 ком (на каждый каскад нужно подбирать.)

D1 — D10 — Светодиоды разных цветов.

• 03.10.2014

  На рисунке показан GSM/GPRS-модуль на базе GSM/GPRS-модуля на базе микросхемы NPS54260. Номинальное входное напряжение в данной схеме 12 В, а полный рабочий диапазон — 8…40 В. Методика расчетов и результаты испытаний подробно описаны в документе Создание источника питания GSM/GPRS из TPS54260. В этом же документе можно найти диаграмму для номинального напряжения. ..

• 04.10.2014

  Существует довольно много схем регуляторов мощности на тиристорах или симисторах, где регулировка осуществляется изменением угла отпирания. Регуляторы с такой схемой создают помехи в сети, поэтому применять их можно только с громоздкими LC-фильтрами. В тех случаях, когда не важно, что питание отдается в нагрузку каждые полпериода, а имеет значение…

• 28.09.2014

  Принципиальная схема такого проигрывателя представлена ​​на рисунке. Усилитель рассчитан на работу на 4-е колонки (2-передние и 2-тыловые). Тыловые динамики — дуплексные, каждый состоит из одного эллиптического динамика достаточно большого диаметра и одного сжатого. Фронтальные каналы проще — каждый состоит из одного широкополосного динамика. Тыловые каналы имеют подъем частот выше…

• 25.09.2014

  Развитие атомной энергетики и широкое использование источников ионизирующего излучения в различных областях науки, техники и их возможное появление в новых условиях требуют ознакомления со свойствами и методами регистрации альфа, бета и гамма-излучения, а также приобретение соответствующих знаний и практических навыков по защите от их воздействия. Оценка и проведение исследований…

• 21.09.2014

  Реле времени мощностью не более 100 Вт с выдержкой на выключение лампы освещения примерно на 10 минут может быть собрано по схеме, представленной на рисунке. Устройство содержит выпрямительный мост VD1-VD4, тринистор VS1, управление транзистором VT1 и времязадающий узел на конденсаторе С1, стабилион VD2 и транзистор VT2. При замыкании контактов выключателя SA1…

Усилитель для наушников очень оправданное решение, подтверждением чему является множество публикаций этого сайта. При всей их простоте — хорошее пособие для начинающих. В этой конструкции применено решение, известное более 30 лет. И если часто вспоминает о нем, это говорит о том, насколько он успешен.
Вехи для низких ушей.

Идея, примененная в этом боеприпасе, не Нова. Наверное, многие помнят книгу В.А. Васильева «Зарубежные радиолюбительские конструкции» (издавалась дважды где-то в конце 70-х — начале 80-х). Там в свое время была издана очень простая, не очень мощная клиринговая контора «А». Многие, повторив это, остались очень довольны результатами. Однажды, уменьшив все токи и напряжения, я применил его для ввода наушников в одну из своих разработок, опубликованных в w. Радио («Умзч с неполярным источником питания» (Радио, №6, 1999, стр. 16). Он очень хорошо звучал. И, развивая варианты «ушных мельниц» с питанием от USB-разъема Ноутбука (звучит гораздо лучше, чем прямо из гнезда), я решил попробовать эту идею еще раз, но сократив количество усиливающих каскадов до одного.
Выяснилось, что:

Так как для ноутбука уже было два варианта (ждут публикаций в ж. «Радио»), испытал только схему из валяного радиомикрофона (они на работе ) девятивольтовые батарейки, аналогичные «Короне». Все было собрано на прокладке (сырая фольга gytemax в Израиле не найдена).

За фигню не одобряю, привез с собой из «Союза» много транзисторов СТ315Б (когда-то разобрал один инструмент с названием «Фаэми-М»). Важно было проверить идею. И знаете — заработало, и неплохо, как с высокими ушами, так и с низкими, например, со старым добрым ТДС-3, кот. , наверное, на много больше лет, чем многие граждане этого сайта (кто-то дал я их потерял).

Настройка в принципе не требуется. Остальное остальное устанавливается в районе 20 — 20 мА на канал. Напряжение между выходными транзисторами автоматически устанавливается равным 2,4 В (изначально это был расчет питания от гнезда «USB»), но его можно изменить, поставив (уменьшив) резисторы R5 и R6. Транзисторы вроде не греются, так что об охлаждении думать не приходится.

В сборе все выглядит так:

Я конечно ничего не мерил, но именно на том же ТДС-3 я слушаю звук с ДВД по вечерам, когда Я смотрю фильм на крыше, чтобы не пугать соседей. Поверьте, от подвенечных аккумуляторов звучит гораздо лучше, чем от сетевого питания. И после каждого выступления у меня остается не меньше десятка.

—
Спасибо за внимание!
Игорь Котов, учредитель журнала «ДАТГОР»

P.S. Мечтаю хоть на время найти и послушать старый добрый советский ТДС-7 «Амфитон».

СТ315 — легендарный отечественный транзистор, копии которого в большом количестве присутствуют у каждого радиолюбителя. Неудивительно — ведь это самый первый серийно выпускаемый кремниевый транзистор, найти его можно практически в любом советском приборе. К началу 90-х было изготовлено более 7 млрд штук. По современным меркам КТ315 — далеко не идеальный по своим параметрам транзистор, ведь уже давно изобретены и производятся новые, более дешевые и совершенные полупроводниковые приборы. Но, тем не менее, иногда хочется достать из далекого ящика горсть старых транзисторов и собрать что-нибудь простенькое, например, усилитель.

Схема

Особенность схемы в том, что она не содержит никаких других активных элементов, кроме транзисторов СТ315. Эта схема станет отличным выбором не только для любителей старины, но и для тех, у кого нет возможности достать другие транзисторы. Номиналы резисторов не очень критичны и могут варьироваться в пределах 20-30%, так же и с конденсаторами. Транзисторы для этой схемы желательно выбирать с большим коэффициентом усиления, в этом случае увеличится максимальная громкость усилителя. При этом необходимо соблюдать условие — оба транзистора выходного каскада должны иметь одинаковый буквенный индекс. Схема начинает работать от напряжения 5 вольт, самое оптимальное питание 9вольт. Потребляемый ток составляет примерно 20 мА и практически не зависит от уровня громкости. Также следует иметь в виду, что для воспроизведения стереосигнала необходимо повторить дважды.

Сборка усилителя

(Выпадение: 245)

Схема собрана на печатной плате размерами 50х40 мм, которая уже содержит оба канала. Прежде всего, с помощью лазерно-железной техники мы изготавливаем плату в себе. Ниже несколько фото процесса.

После того, как плата будет готова, можно приступать к забросу деталей. В первую очередь на плату устанавливаются резисторы, затем конденсаторы с транзисторами. Выводы транзисторов СТ315, в отличие от выводов современных деталей, представляют собой тонкие плоские полоски, которые очень легко отделяются от корпуса, поэтому не стоит прикладывать к ним слишком много усилий.

После установки платы деталей необходимо проверить прилегающие к замыканию дорожки, проверить правильность установки транзисторов — т.к. они легко припаиваются той стороной. Вывод базы у КТ315 справа, если смотреть на переднюю часть транзистора. Теперь осталось только соединить плату проводами с динамиками, источником звука, подать питание и усилитель готов.

Первый запуск и тестирование

Усилитель может работать с динамиками сопротивлением 4-8 Ом, а к его выходу можно подключить наушники, которым не хватает мощности штатного источника сигнала. Источником сигнала может служить, например, телефон, плеер или компьютер. Перед первым включением в разрыв одного из проводов питания нужно включить миллиамперметр и измерить потребляемый ток, он не должен превышать 100 мА в сумме для обоих каналов. Если превышает, значит стоит снизить напряжение питания. Благодаря малому потреблению этот усилитель можно запитать даже от короны. Мощность полученного усилителя составляет около 0,1 Вт — немного, но достаточно для непродолжительного прослушивания музыки в помещении. Удачной сборки!

На рисунке 1 представлена ​​схема инвертирующего усилителя постоянного тока, транзистор включен по схеме с общим эмиттером:

Рисунок 1 — Схема усилителя постоянного тока на КТ315Б.

Рассмотрим расчет элементов схемы. Предположим схема питается от источника напряжения 5В (это может быть например сетевой адаптер), ток коллектора транзистора VT1 подбираем таким образом, чтобы он не превышал максимально допустимый ток для выбранного транзистора (для CT315B максимальный ток коллектора ИКМАКС = 100МА). Выберите iK = 5мА. Для расчета сопротивления резистора РК делим напряжение питания УП на ток коллектора:

Если сопротивление не входит в стандартный диапазон сопротивлений, то нужно выбрать ближайшее значение и пересчитать ток коллектора.
()

На семействе выходных вольт амперных характеристик строим нагрузку прямо к точкам UP и IC (показаны красным). На прямой нагрузке выберите рабочую точку (показана синим цветом) посередине.

Рисунок 2 — Выходной ПУТЬ, Нагрузка Прямая и Рабочая точка

На рисунке 2 рабочая точка не попадает ни на одну из имеющихся характеристик, но она несколько ниже характеристик для базового тока iB = 0,05 м. Следовательно, база базы будет выбрана чуть меньше, чем IB = 0,03 мА. По выбранному току базы iB и входной характеристике для температуры 25С О и напряжении UКЭ = 0 найдем напряжение UБЭ:

Рисунок 3 — Входная характеристика транзистора для выбора напряжения УБЭ

Для тока базы иБ = 0,03 найдем напряжение УБЭ, но подберем немного больше, так как УБЭ > 0 и характеристика будет быть проще, например, выбрав UBE = 0,8В. Далее выбираем ток резистора RD1, этот ток должен быть больше тока базы но не настолько большим, чтобы в нем терялась большая часть мощности, выбираем этот ток в три раза больше тока базы:

По первому закону Кирхгофа находим ток резистора РД2:

Обозначим на схеме текущие токи и напряжения:

Рисунок 4 – Схема усилителя с ветвями и напряжениями

Рассчитаем сопротивление резистор RD1 и выбрать ближайшее значение из стандартного диапазона сопротивлений:

Рассчитайте сопротивление резистора РД2 и выберите его ближайшее значение из стандартного диапазона сопротивлений:

Обозначим сопротивление резисторов на Схеме:

Рисунок 5 — Усилитель постоянного тока на КТ315Б.

Поскольку расчет приближенный может потребовать подбора элементов после сборки схемы и проверки выходного напряжения, элементы РД1 и/или РД2 в этом случае следует выбирать так, чтобы выходное напряжение было близко к выбранному напряжению УБЭ.

Для усиления переменного тока на вход и на выход необходимо поставить конденсаторы для пропуска только переменной составляющей усиленного сигнала, так как постоянная составляющая изменяет работу транзистора. Конденсаторы на входе и выходе не должны создавать большого сопротивления протеканию переменного тока. Для термостабилизации в эмиттерной цепочке можно поставить резистор с малым сопротивлением и параллельно ему конденсатор для ослабления обратной связи по переменному току. Резистор в эмиттерной цепи вместе с резисторами делителя задаст режим работы транзистора.

На фото ниже собран по схеме на рисунке 2 Усилитель:

На вход усилителя не подается напряжение, подключенный к выходу вольтметр показывает 2,6В, что близко к выбранному значению. При подаче напряжения прямой полярности (как на рис. 5) выходное напряжение уменьшится (усилитель инвертирует сигнал):

напряжение:

Уменьшение напряжения на входе при подключении ко входу источника меньше, чем увеличение выходного напряжения, что свидетельствует об усилении входного сигнала с инверсией. Схема с общим эмиттером дает больший коэффициент усиления по мощности, чем схемы с общей базой и общим эмиттером, но она, в отличие от двух других, является инверсией сигнала. Если необходимо увеличить мощность постоянного тока без инверсии, его можно подключить по двум схемам на рисунке 5, но необходимо учитывать, что первый каскад изменит режим работы транзистора второго каскада, поэтому сопротивление резисторам во втором каскаде нужно будет подобрать что бы это изменение было как можно меньше. Также при каскадном соединении увеличится коэффициент усиления всего усилителя (он будет равен произведению коэффициента усиления первого каскада на коэффициент усиления второго).
