Стабилизаторы КРЕН (с фиксированным напряжением)

В дополнение может быть добавлен выходной конденсатор для сглаживания переходных процессов.

Технические характеристики: Стабилизатор крб имеет следующие характеристики: допустимая величина выходного тока 1 Ампер; наличие внутренней термозащиты; отсутствие необходимости во внешних компонентах; внутренние ограничения токов короткого замыкания.

Внутренняя структура этой микросхемы выполнена так, что позволяет производить сложение напряжений по уровню на входе с соответствующим значением напряжения на выходе благодаря тому, что общая шина ST1 оказалась оторванной от общего провода схемы. Схема стабилизатора крен На свет появились микросхемы, которые имеют всего 3 вывода: вход, выход и общую шину и позволяют получать стабилизированное напряжение строго заданных параметров, не требуя при этом никаких дополнительных элементов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями. Эту емкость нужно увеличивать, если возникает самовозбуждение колебания напряжения на выходе. Особенность моста в том, что через входящий в него резистор R7 протекает большая часть тока нагрузки.

В настоящее время промышленность выпускает широкий ассортимент микросхем серий , К и КР Предел тока нагрузки не превышает 1 А.

Предложенные схемы можно использовать для питания готовых конструкций, при макетировании, для зарядки маломощных аккумуляторов, при ремонтах и апгрейде аппаратуры. Включив две ЕН5А, можно получить выходной ток до 6 А. Требуемое выходное напряжение устанавливают подстроечным резистором R2. В таблицу включены лишь стабилизаторы с выходным напряжением в пределах 5…27 В — в этот интервал укладывается подавляющее большинство случаев радиолюбительской практики.

В результате падение напряжения на регулирующем транзисторе VT1 возрастает и выходное напряжение понижается. В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. Если же напряжение на выходе СН увеличивается, процесс регулирования протекает в противоположном направлении. При эксплуатации устройства с током в нагрузке менее 0. По этой схеме можно включать и стабилизаторыс фиксированным выходным напряжением.

Стабилизатор напряжения КРЕН: характеристики, схема подключения, аналоги

Какие существуют аналоги

Для некоторых приборов серии 142 существуют полные зарубежные аналоги:

Полный аналог означает, что микросхемы совпадают по электрическим характеристикам, по корпусу и расположению выводов. Но существуют еще и функциональные аналоги, которые во многих случаях замещают проектную микросхему. Так, 142ЕН5А в планарном корпусе не является полным аналогом 7805, но по характеристикам ей соответствует. Поэтому, если есть возможность установить один корпус вместо другого, то такая замена не ухудшит качество работы всего устройства.

Другая ситуация – КРЕН8Г в «транзисторном» исполнении не считается аналогом 7809 из-за того, что имеет меньший ток стабилизации (1 ампер против 1,5). Если это не критично и фактический потребляемый ток по цепи питания меньше 1 А (с запасом), то смело можно менять LM7809 на КР142ЕН8Г. И в каждом конкретном случае всегда надо прибегать к помощи справочника – зачастую можно подобрать что-то похожее по функционалу.

Цоколевка

При просмотре datasheet на l7805cv, особенно перед покупкой, стоит обратить внимание на полное обозначение товара в магазине. У устройств с большей толщиной металлической подложки в конце указаны символы «-DG»

Дело в том, что начиная примерно с августа 2006 года многие компании, в том числе и STM, изменили конструкцию корпусов ТО-220. В результате появились их разновидности в виде одинарного (single gauge) и двойного калибра (dual gauge). STM отмечает незначительные отличия в производительности своих изделий и не указывает различия в тепловом сопротивлении в техописании. Их внешний вид представлен на рисунке.

Распиновка у l7805cv стандартная для такого типа устройств. Левая ножка «вход» (input), правая «выход» (output), посередине «земля» (ground), которая имеет физическое соединение с выводом Ground. Она производится в обновлённом корпусе ТО-220 (single gauge). Толщина металлической подложки уменьшена и составляет порядка 0,51-0,61 мм.

Более мощная подложка у микросхем с символами «DG» в конце маркировки, которыми обозначаются корпуса ТО-220 (dual gauge). Их толщина составляет порядка 1,23-1,32 мм.

Как проверить работоспособность микросхем КРЕН

Микросхемы серии 142 имеют достаточно сложное устройство, поэтому мультиметром однозначно проверить её работоспособность невозможно. Единственный способ – собрать макет реального включения (на плате или навесным монтажом), который включает в себя, как минимум, входную и выходные ёмкости, подать на вход питание и проверить напряжение на выходе. Оно должно соответствовать паспортному.

Несмотря на доминирование на рынке микросхем зарубежного производства, приборы серии 142 удерживают свои позиции за счет качества изготовления и других потребительских свойств.

Источник

Схемы стабилизаторов и регуляторов тока

Всем известно, что светодиодным лампочкам необходимо питание двенадцать вольт. В сети авто это значение может доходить до 15 В. Светодиодные элементы очень чувствительны, на них такие скачки отражаются отрицательно. Светодиодные лампы могут перегореть либо некачественно светить (мигать, терять яркость и т.д.).

Чтобы светодиоды служили дольше, в электросеть автомобиля включаются драйвера (резисторы). При нестабильности в сети устанавливаются устройства, которые поддерживают постоянное значение. Существует несколько простых микросхем, по которым можно сделать стабилизатор напряжения своими руками. Все компоненты, входящие в цепь, можно приобрести в специализированных магазинах. Обладая начальными знаниями по электротехнике сделать приборы будет несложно.

На КРЕНке

Для того, чтобы сконструировать простейший стабилизатор напряжения 12 вольт своими руками, понадобится микросхема с потреблением 12 В. В этом случае подойдет регулируемый стабилизатор напряжения 12 В LM317. Он может функционировать в электросети, где входной параметр составляет до 40 В. Чтобы прибор стабильно работал, необходимого обеспечивать охлаждение.

Крены для микросхем

Стабилизатор тока на LM317требует для работы небольшой ток до 8 мА, и данное значение обычно остается неизменным, даже при большом токе, протекающем через крен LM317, или при изменении входного значения. Это реализуется с помощью компоненты R3.

Можно применять элемент R2, но пределы при этом будут небольшими. При неизменном сопротивлении LM317 ток, идущий через прибор, будет также стабильным (автор видео — Создано в Гараже).

Входное значение для кренки LM317 может составлять до 8 мА и выше. Пользуясь этой микросхемой, можно придумать стабилизатор тока для ДХО. Это устройство может выступать нагрузкой в бортовой сети или источником электричества при подзарядке аккумуляторной батареи. Сделать простой стабилизатор напряжения LM317 не составляет труда.

На двух транзисторах

На сегодняшний момент пользуются популярностью стабилизирующие устройства для бортовой сети машины на 12 В, разработанные с использованием двух транзисторов. Данную микросхему используют как стабилизатор напряжения для ДХО.

Резистор R2 является токораздающим элементом. При возрастании тока в сети увеличивается напряжение. Если оно достигает значения от 0,5 до 0,6 В, открывается элемент VT1. Открытие компонента VT1 закрывает элемент VT2. В итоге, ток, проходящий через VT2, начинает снижаться. Можно вместе с VT2 применять полевой транзистор Мосфет.

Элемент VD1 включается в цепь, когда значения находится в пределах от 8 до 15 В и настолько велики, что транзистор может выйти из строя. При мощном транзисторе допустимы показания в бортовой сети около 20 В. Не стоит забывать о том, что транзистор Мосфет откроется, если показания на затворе будут 2 В.

На операционном усилителе (на ОУ)

Стабилизатор напряжения для светодиодов на основе ОУ собирается при необходимости создания устройства, которое будет работать в расширенном диапазоне. В рассматриваемом случае в качестве элемента, который будет задавать выпрямляемый ток, является R7. С помощью операционного усилителя DA2.2 можно увеличить уровень напряжения в токозадающем компоненте. Задачей компонента DA 2.1 является контроль опорного напряжения.

При создании схемы следует учесть, что она рассчитана на 3А, поэтому необходим больший ток, который должен поступать на разъем ХР2. Кроме того, следует обеспечивать работоспособность всех составляющих данного устройства.

Сделанный стабилизирующий прибор для автомобиля должен иметь генератор, роль которого выполняет REF198. Чтобы правильно настроить прибор, ползунок резистора R1 нужно установить в верхнее положение, а резистором R3 задавать необходимое значение выпрямленного тока 3А. Для погашения возможных возбуждений, используются элементы R,2 R4 и C2.

На микросхеме импульсного стабилизатора

Если выпрямитель для автомобиля должен обеспечивать высокий КПД в сети, целесообразно использовать импульсные компоненты, создавая импульсный стабилизатор напряжения. Популярной является схема МАХ771.

Схема выпрямителя с импульсным выпрямителем

Импульсный стабилизатор тока характеризуется выходной мощностью 15 Вт. Элементы R1 и R2 делят показатели схемы на выходе. Если делимое напряжение превышает по показателям опорное, выпрямитель автоматически уменьшает выходное значение. В противном случае устройство будет увеличивать выходной параметр.

Сборка данного устройства целесообразна, если уровень превышает 16 В. Компоненты R3 являются токовыми. Для устранения высокого падения нагрузки на данном резисторе в схему следует включить ОУ.

Как проверить работоспособность микросхем КРЕН

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?

Типовая схема включения КР142ЕН5А

Конечно же, главное предназначение КР142ЕН5А — источник постоянного и фиксированного напряжения 5 вольт, но, несмотря на это, данный вид стабилизатора может быть применен и как простой блок питания с функцией регулировки выходного напряжения в диапазоне 5,6…13 вольт. Этого можно добиться путем добавления нескольких внешних компонентов.

Выпрямленное и нестабилизированное напряжение +15 вольт с диодного моста поступает на вход (1) стабилизатора КР142ЕН5А. На управляющий вывод (2) поступает напряжение с выхода (3) стабилизатора через транзистор VT1. Величина этого напряжения выставляется переменным резистором R2. Положение движка резистора в верхнем положении определяет минимальное значение напряжение (5,6В) на выходе регулируемого блока питания

Минимальное выходное напряжение 5,6 В формируется из стандартного выходного напряжения стабилизатора (5В) и напряжения между эмиттером и коллектором (0,6В) открытого транзистора VT1.

Емкость С2 сглаживает пульсации, а емкость С1 защищает от вероятного ВЧ возбуждения микросхемы. Ток нагрузки стабилизатора может доходить до 2 А. Для нормальной работы стабилизатора его необходимо разместить на радиаторе.

Трехвыводные стабилизаторы напряжения бывают фиксированные или регулируемые. Первые разработаны на конкретное выходное напряжение (в нашем случае 5 В). Вторые – регулируемые стабильники, которые позволяют установить необходимое напряжение в заявленных пределах.

Если вам не нужно ограничивать выходные параметры или настраивать сигнал на нестандартные параметры, то обратите внимание на стабилизатор с фиксированным напряжением КРЕН 142, который позволит использовать меньше деталей и поэтому станет лучшим выбором

Как сделать блок питания на 5, 9,12 Вольт

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U — напряжение, а I — сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность — это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Основные параметры

Характеристики КРЕН12A, приведённые в технических описаниях (datasheet), стоит рассматривать с учётом максимальной рассеиваемой мощности устройства. В любых режимах работы не допускается её превышение, а для стабильной работы необходимо предусмотреть соответствующее охлаждение. Без использования радиатора предельная мощность ограничивается параметрами корпуса — обычно не превышает 1 Вт. Напряжение на входе микросхемы должно быть всегда больше, чем на выходе на 2-3 В.

Максимальные параметры

Приведём максимальные значения параметров для КРЕН12A:

напряжение: на входе до 40 В; на выходе от 1.25 до 37 В;
выходной ток 1.5 А;
рассеиваемая мощность до 20 Вт;
диапазон рабочих температур от 0 до +125 oC.

Не допускается превышать указанные значения.

Аналоги

У КРЕН12А есть отличные функциональные аналоги КР142ЕН12Б (до 1 А) и LM317T. Импортный по некоторым параметрам считается лучше отечественного. Возможно в связи с этим белорусский «Интеграл» в последнее время выпускает подобные устройства и с маркировкой «LM». Это обусловлено большой популярностью линейных стабилизаторов напряжения в мире, поэтому зарубежные производители все время совершенствуют их.

Стабилизатор крен8б

В настоящее время интегральные стабилизаторы напряжения распространены достаточно широко. Источники питания с использованием таких стабилизаторов имеют небольшое количество дополнительных элементов, низкую стоимость и обладают отличными техническими характеристиками. Линейный стабилизатор крен8б – один из наиболее распространённых вариантов отечественного производства, являющийся аналогом импортных стабилизаторов линейки 78хх.

Действие стабилизатора

Стабилизатор кр1428б даёт возможность снабжения каждой платы сложного прибора отдельным стабилизирующим устройством и воспользоваться для его питания общим источником, не обеспеченным стабилизацией.

Поскольку поломка одного из стабилизаторов приводит к выходу из строя только подключенного к нему блока, это повышает общую надёжность устройств. Также такая схема подключения смогла решить проблему борьбы с помехами импульсного характера и наводками на длинные питающие провода.

Следует знать, что превышение значения тока, на которое рассчитано устройство, может повлечь за собой выход стабилизатора из строя. Однако современные стабилизаторы имеют защиту по току – в случае превышения максимальной нагрузки тока они просто отключаются.

К минусам линейных стабилизаторов можно отнести и сильный нагрев при повышенной нагрузке. Так повышение входного напряжения влечёт за собой перегрев стабилизатора. При разработке стабилизаторов крен8б эта проблема была решена обеспечением защиты по перегреву.

Технические характеристики:

Стабилизатор кр1428б имеет следующие характеристики:
допустимая величина выходного тока 1 Ампер;
наличие внутренней термозащиты;
защищённый выходной транзистор;
отсутствие необходимости во внешних компонентах;
внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

в радиоэлектронных устройствах как источник питания логических систем;
в устройствах воспроизведения высокого качества;
в измерительных приборах.

При добавление в типовые схемы дополнительных элементов можно превратить стабилизатор из источника напряжения в источник с регулировкой как напряжения, так и тока.

Если длина соединительных проводов стабилизатора с фильтрующими конденсатами выпрямителя превышает 1 метр, тогда на его входе требуется установка электролитического конденсатора.

Выбор линейного стабилизатора крен1428б поможет решить проблему со стабилизацией напряжения в большом спектре радиоэлектронный и других устройств и продлит срок использования приборов.

Как проверить электрический стабилизатор?

Для выявления неисправностей устройства нужно выполнить следующие действия:

Предварительная проверка. Ее можно провести без специальных приборов. Для этого понадобятся две настольные лампы одинаковой мощности, электроплитка или другой мощный потребитель, удлинитель питания с несколькими розетками. Подключаем к удлинителю стабилизатор, одну лампочку и электроплитку. Втору лампочку питаем от стабилизатора. Включаем плитку. Если стабилизатор работает правильно, то свет лампы, подключенной к нему не измениться, а свечение лампы, подключенной к удлинителю уменьшится.
Разборка оборудования, тщательное удаление всех загрязнений, очистка контактных площадок до металлического блеска.
Осмотр стабилизатора, выявление электронных компонентов со следами воздействия высокой температуры. Перегретые резисторы выглядят обуглившимися, на транзисторах могут появляться почернения и трещины

Также нужно обратить внимание на вздувшиеся конденсаторы. Еще одним симптомом перегрева является изменение оттенка текстолитовой платы.
Прозвон силовых ключей и других компонентов.

Производители

На сегодняшний день производством микросхемы КР142ЕН8Б (datasheet можно скачать кликнув на название) а России занимается предприятие ЗАО «Группа Кремний Эл». Это акционерное общество является преемником Брянского завода полупроводниковых приборов, которое было построено ещё при советском союзе. Оно является крупнейшим производителем полупроводниковых приборов, выпускающим изделия не только гражданского, но и военного применения.

Еще одним предприятием, выпускающим рассматриваемый стабилизатор напряжения, является Белорусский завод УП «Завод Транзистор» из г. Минск. Данный завод является филиалом компании ОАО «Интеграл».

Значение ИОН в схеме стабилизатора

Источник опорного напряжения является одним из ключевых элементов, поскольку выполняет задачу поддержания стабильного напряжения номинального значения на выходе при меняющихся значениях напряжения на входе. Простейшим вариантом этого источника является параметрический стабилизатор на стабилитроне. С их помощью можно получить напряжение от 2,5 В.

При необходимости получить меньшие значения опорного напряжения используются последовательные включения кремниевых диодов.

Также интегральные стабилизаторы могут использовать в качестве источника напряжение
эмиттерного перехода биполярных транзисторов.

Цоколевка

Внешний вид напоминает транзистор размещенный в стандартном корпусе ТО-220 (отечественный КТ-28-2). Вместе с тем, функционал и распиновка КРЕН8Б имеют совсем другое назначение. Если смотреть на лицевую часть пластиковой упаковки, то левая ножка является — «входом» (17), правая — «выходом» (8), а «общий» (2) находится посередине.

Металлическая подложка корпуса ТО-220 имеет физическое соединение с общим выводом. Символы «8Б», в конце маркировке указывают на возможное напряжение стабилизации в районе 12 В (±3%). Не путайте с восьмивольтовым КР142ЕН8А, с которого получают 8 В (±3%).

Типовая схема включения КР142ен5а

Стабилизатор серии КР142ен5а с постоянным положительным напряжением на выходе в 5 В имеет широкое применение в самых различных электронных приборах. Сфера его использования – в качестве источника питания для логических систем, аппаратов высокоточного воспроизведения и других радиоэлектронных приборов. Электрическая схема КР142ЕН5А показана на рисунке ниже.

Емкости С1, С2 играют корректирующую роль. С2 предназначена для сглаживания пульсации, а С1 – для защиты от вероятного высокочастотного возбуждения микросхемы. Ток нагрузки стабилизатора рассчитан до 2 А.

Если добавить в схему вспомогательные детали можно преобразовать её в источник с регулированием напряжения. При удалённом расположении КРЕН 142 (с длиной соединительных проводов один метр и более) от фильтрующих конденсаторов выпрямителя, к его входу следует присоединить конденсатор. Для регулирования напряжения на выходе используется внешний делитель. Для правильной работы устройства потребуется применение дополнительного радиатора. Эти модели являются аналогами импортных регуляторов серии 78xx.

Цоколевка и схема включения

Микросхема КР142ен5а рассчитана на максимальный ток 5 А, и она может его обеспечить. Но превышение тока грозит выходом устройства из строя. Ниже приводится вариант включения микросхемы. Разрешается производить монтаж микросхемы два раза, демонтаж один раз.

Крепёж схемы к печатной плате выполняется методом распайки выводов корпуса, см. цоколевку микросхемы на рисунке.

Характеристики стабилизатора

Микросхема кр142ен5а представляет собой стабилизатор компенсационного типа с регулируемым выходным напряжением положительной полярности.

защита от перегрева;
ограничение по току КЗ;
масса не более 1,4 г;
габариты 14,48х15,75 мм.

Предельные значения параметров режима эксплуатации и условий окружающей среды:

Температура хранения -55 … +150 С;
Температур кристалла в рабочем режиме -45 … +125 С.

Источник

Важные моменты

Используя интегральные стабилизаторы напряжения импортные, стоит учитывать некоторые особенности:

на вход и выход устройства следует подключать конденсатор с ёмкостью 47 — 220 нФ для предупреждения самовозбуждения;
при большой ёмкости подключенного на выход конденсатора и малом токе нагрузки между входом и выходом должен быть включен диод. Это обеспечит быстрое уменьшение выходного напряжения до значения входного;
для стабильной работы устройства значение входного напряжения должно быть выбрано выше выходного как минимум на 3В;
устройства линейки «law-drop», характеризующиеся небольшим перепадом напряжений от входа до выхода, для устойчивой стабилизации должны быть обеспечены входным напряжением, которое превышает выходное на 0,1 – 0,5 В.

Качество компонентов

В реальности производитель очень важен. Всегда старайтесь покупать стабилизаторы, да и любые детали от крупных производителей и у проверенных поставщиков. Я лично предпочитаю STMicroelectronics. Их отличает эмблема ST в углу.

Ноунейм стабилизаторы или производства дедушки чаньханьбздюня очень часто имеют значительный разброс значений выходного напряжения от изделия к изделию. На практике встречалось, что стабилизатор 7805, который должен давать 5 вольт выдавал 4.63, либо же некоторые образцы давали до 5.2 вольта.

Ладно бы это, напряжение то он держит постоянным, но проблема еще и в том, что в несколько раз сильнее выбросы, фон и больше потребление самого стабилизатора. Думаю вы поняли.

Электрические характеристики

Все параметры приведены при Vin-Vo=5В, Io=0,5A, 0°Cj<125°C, Cin=0.33mF, Cout=0.1mF если не оговорено другое.

Наименование	Обозначение	Условия измерения	Мин.	Тип.	Макс.	Ед. измерения
Нестабильность по входному напряжению	REGIN	Ta=25°C 3B<(Vin-Vo)<40B Io=0.1A(Прим.)	—	0.01	0.04	%В
0°Cj<+125°C 3B<(Vin-Vo) <40B Io=0.1A(Прим.)	—	0.02	0.07
Нестабильность по току нагрузки	REGL	Vo<5B	Ta=25°C 10мАo<1.5A (Прим.)	—	5	25	мВ
Vo>5B	—	0. 1	0.5	%
Vo<5B	0°Cj+125°C (Прим.) 10мАo<1.5A	—	20	70	мВ
Vo>5B	—	0.3	1.5	%
Температурная нестабильность	REGTH	Ta=25°C, 0,2мс	—	0.01	0.07	%/Вт
Ток по входу регулирования	IADJ		50	100	мкА
Нестабильность тока по входу регулирования	IADJ	10мАo<1.5A 3B<(Vin -Vo)<40B PT<20Вт	—	0.4	5	мкА
Опорное напряжение	VREF	10мАO<1.5A 3B<(Vin- Vo)<40B PT<20Вт	1.20	1.25	1.30	В
Температурная нестабильность опорного напряжения	VREF/T	0°Cj<+125°C	—	0.7	1.0	%
Минимальный ток нагрузки	IOMIN	(Vin-Vo)=40B	—	4. 7	10	мА
5В<(Vin-Vo)<15B	1.5	2.2	3.4	A
Максимальный выходной ток	IOpeak	(Vin-Vo)=40B	0.15	0.8	—
Напряжение шума на выходе	Vn	Ta=25°C 10Гц	—	0.003	—	% RMS
Коэффициент подавления пульсаций	RR	CADJ=0	VO=10V Ta=25°C f=120 Гц Vin=1BRMS	—	60	—	дБ
CADJ=10мкФ	56	78	—

Примечание

: Измерение постоянной температуры перехода производится с использованием тестовых импульсов с низким коэффициентом заполнения. Длительность импульса = 10мсек., коэффициент заполнения < 2%. RMS — среднеквадратический.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

Входное напряжение — от 7 до 25 В;
Рассеиваемая мощность — 15 Вт;
Выходное напряжение — 4,75…5,25 В;
Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т. к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Особенности регулировки

Речь о том или ином регуляторе 12 вольт имеет смысл вести только при указании дополнительных данных:

постоянное или переменное напряжение надо регулировать;
какова максимальная величина тока в нагрузке;
величина разности потенциалов перед регулятором;
параметры напряжения на нагрузке в диапазоне регулирования.

Каждый из перечисленных параметров связан с определенными техническими решениями, которые отражаются в схеме. Общая схема регулятора – это нагрузка, которая соединена с некоторым устройством. Оно условно обозначено прямоугольником на схеме, показанной далее. Внутри этого прямоугольника может быть та или иная схема, которая соответствует дополнительным данным, упомянутым выше. Простейшим регулятором является переменный резистор. Он позволяет без искажений регулировать переменное напряжение. Также такой резистор применим и при постоянном токе.

Схема с переменным резистором.

Элементарная схема регулятора

Схема с переменным резистором

Если разность потенциалов на входе значительно больше 12 вольт на выходе, в регуляторе будет теряться энергия. На переменном резисторе будет выделяться тепло. Чтобы избежать потерь тепла, на переменном токе надо применить переменную индуктивность, которой может стать ЛАТР. Его пропускная способность ограничивается, как и в переменном резисторе, конструкцией подвижного контакта. Но если допустимо переключение путем переставления между витками перемычки с надежными контактами, можно получать значительную силу тока.

Индуктивный регулятор

Другим способом регулирования своими руками переменного напряжения 12 вольт может быть изменение индуктивности регулятора. Для этого вручную изменяется либо зазор, либо число витков, специально предназначенных для этого. По такому принципу устроен регулируемый сварочный трансформатор, используемый для электропитания вольтовой дуги. Если регулятор напряжения 12 вольт не обладает свойствами стабилизатора и управляется своими руками, разность потенциалов на нагрузке необходимо контролировать вольтметром.

Переменный резистор и переменная индуктивность могут быть использованы и как регулятор тока. В этом случае необходимо контролировать ток в нагрузке амперметром. Если параметры напряжения на нагрузке не оговорены, за исключением его величины в 12 В, регулировать можно диммером. Это может быть мощный регулятор, поскольку он обычно выполнен на основе тиристора. А современные тиристоры выпускаются для очень широкого диапазона разности потенциалов и тока.

Назначение выводов и принцип работы

По принципу работы все микросхемы серии относятся к линейным регуляторам. Это означает, что входное напряжение распределяется между регулирующим элементом (транзистором) стабилизатора и нагрузкой так, что на нагрузке падает напряжение, которое задается внутренними элементами микросхемы или внешними цепями.

Если входное напряжение увеличивается, транзистор прикрывается, если уменьшается – приоткрывается таким образом, чтобы на выходе напряжение оставалось постоянным. При изменении тока нагрузки стабилизатор отрабатывает так же, поддерживая неизменным напряжение нагрузки.

У этой схемы есть недостатки:

Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=U_{регулятора}⋅I_{нагрузки}. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше U_{нагрузки}/ U_{регулятора}.
Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

У регуляторов напряжения с фиксированным напряжением, а также у регулируемых стабилизаторов новых разработок (К142ЕН12, К142ЕН18) в трех- и четырехвыводном исполнении выводы обозначаются цифрами 17,8,2. Такое нелогичное сочетание выбрано, очевидно, для соответствия выводов с микросхемами в корпусах DIP. На самом деле такая «дремучая» маркировка сохранилась только в технической документации, а на схемах пользуются обозначениями выводов, соответствующим зарубежным аналогам.

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Недостатком планарного исполнения служит большое количество излишних выводов прибора. Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

У микросхем К142ЕН6 и КР142ЕН6, выпускаемых в разных вариантах корпуса с теплоотводом и однорядным расположением выводов, цоколёвка следующая:

Назначение выводов и принцип работы

У этой схемы есть недостатки:

Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
Напряжение на входе должно превышать напряжение стабилизации.

Назначение выводов и принцип работы

У этой схемы есть недостатки:

Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=Uрегулятора⋅Iнагрузки. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше Uнагрузки/ Uрегулятора.
Напряжение на входе должно превышать напряжение стабилизации.

Микросхема кр142ен5а характеристики, схема подключения, аналог, цоколевка

По своим техническим характеристикам отечественная КР142ЕН5А является трехвыводным линейным стабилизатором постоянного напряжения положительной полярности, на вход которого можно подать до +15 В и получить на выходе фиксированные +5 В. Это микросхема времен СССР, производится с 80-х годов по настоящее время. Добавив к ней небольшое количество других элементов, можно получить регулируемый выход.

Её использовали в различных бытовых приборах для стабилизации напряжения. Например, в стабилизированных блоках питания домашних миникомпьютеров ZX Spectrum, автоматических определителях номера телефона, измерительной технике и всюду, где появлялась необходимость в пятивольтовом питании.

Сегодня, советская КР142ЕН5А морально устарела. Её место, в современных электронных приборах, занимают более компактные и технически совершенные интегральные схемы (ИС). Несмотря на это, она про востребована для ремонта старого оборудования и применяется в учебных целях для изучения принципов работы микросхем в российских технических ВУЗах.

Распиновка

КР142ЕН5А имеет следующую цоколевку. Первые подобные микросхемы выпускались в прямоугольном металлополимерном КТ-28-2. Для отвода тепла и крепления к монтажной плате он оснащался фланцем c крепежным отверстием диаметром 3. 6 мм. В настоящее время устройство продолжают выпускать в зарубежном корпусе ТО-220, который имеет три пластичных вывода: 1 – вход, 2 – общий, 3 – выход. Их расположение показано на рисунке ниже.

Металлизированный фланец физически соединен с общим выводом — 2.

Примеры использования

Стоит отметить, что типовая схема включения КРЕН8Б не предназначена для регулировки напряжения, и только стабилизирует его на фиксированном уровне в 12В. Поэтому его называют нерегулируемым. На рисунке ниже представлен пример использования устройства для блока питания с фиксированным выходом.

Для повышения тока в нагрузке допускается параллельное включение нескольких микросхем. При этом, нигде не регламентируется их количество. Например, в конструкции мощного источника стабилизированного питания на 12 В и 5 А (автор Кашкаров А.П.), представленного на рисунке ниже, используется пять КРЕН8Б.

Характеристики

Предельно допустимые характеристики КР142ЕН5А, сильно зависят от температуры её корпуса (ТКОРП. ) и приводятся в даташит производителей отдельно от остальных. Перечислим их:

максимальное напряжение на входе (UВХ.) до 15 В, при ТКОРП. = — 45 …+ 70 °C;

при ТКОРП. = — 45 …+ 100 °C:

выходное напряжение (UВЫХ.) находится в диапазоне 4.9 … 5.1 В;
рассеиваемая мощность (РМАКC.) без радиатора не более 1.5 Вт., с теплоотводом до 10 Вт;
предельный выходной ток (при Р ≤ РМАКC.) IМАКC. до 1.5 А.

Электрические параметры

Кроме максимально допустимых значений у КР142ЕН5А есть электрические параметры. Они приводятся совместно с дополнительными условиями их измерения. Все значения в этом перечне справедливы только при условии температуры окружающей среды ТОКР. = + 25ОС.

Аналоги

Линейный стабилизатор напряжения КР142ЕН5А является аналогом зарубежных микросхем первого поколения серии LM7805, впервые представленных в 70-х годах американской компанией Fairchild Semiconductor. Это популярная импортная ИС из серии 78xx, так как имеет на выходе наиболее распространенные для питания различных приборов +5 В. Современными аналогами микросхемы являются: А7805Т, KIA7805, L7805CV, LM7805. Отечественную КР142ЕН5В можно так же рассмотреть в качестве полноценной замены.

Особенности маркировки

Не все экземпляры КР142ЕН5А имеют полную маркировку на корпусе. Вместо неё указывается условный код, по которому и узнают “кренку”. В этом случае на корпус наносится следующая информация: марка завода-изготовителя, тип микросхемы, год и неделя выпуска.

Встречается так же и другое сокращенное обозначение данного устройства – КРЕН 5А.

Стабилизатор крен8б

Действие стабилизатора

Технические характеристики:

Стабилизатор кр1428б имеет следующие характеристики:
допустимая величина выходного тока 1 Ампер;
наличие внутренней термозащиты;
защищённый выходной транзистор;
отсутствие необходимости во внешних компонентах;
внутренние ограничения токов короткого замыкания.

Применение

Применяться такой стабилизатор может в таких устройствах, как:

в радиоэлектронных устройствах как источник питания логических систем;
в устройствах воспроизведения высокого качества;
в измерительных приборах.

Регулируемый блок питания

Довольно часто, с применением КР142ЕН5А, делают регулируемый блок питания. На выходе приведенной ниже схеме, можно настроить положительное напряжение в диапазоне от 5.6 до 13 вольт.

Напряжение +15 В подается на вход стабилизатора. С выхода микросхемы (ножка 3), через транзистор VT1 КТ502А, оно поступает на общий вывод микросхемы (ножка 2). Его величина регулируется переменным резистором R2. При изменении сопротивления на R2, на выходе стабилизатора можно добиться 5.6 В. Оно получаются из суммы напряжений: на выходе (5 В) и между выводами коллектором-эмиттером транзистора VT1. Так как VT1 в данном случае полностью открыт, напряжение на нем равно 0.6 В. Емкость С1 нужна для предотвращения возбуждения микросхемы, а С2 для сглаживания пульсаций.

Рекомендуем также посмотреть видео со схемой регулируемого блока питания, с помощью можно менять полярность напряжения на выходе от +5В до -5В и наоборот.

Крен 12 вольт

Стабилизатор напряжения крен 12 вольт, расположенный в блоке питания, является немаловажным узлом радиоэлектронной техники. Не так давно подобные узлы были основаны на стабилитронах и транзисторах, на смену которым пришли специализированные микросхемы.

Плюсами таких схем стали способность в широких диапазонах выходного тока и выходного напряжения, а также присутствие системы, защищающей от перегрузок по электрическому току и перегревания – при превышении допустимого температурного значения кристалла микросхемы производится остановка тока на выходе.

Технические характеристики

К основным характеристикам стабилизатора крен 12 вольт относятся:

отсутствие необходимости в дополнительных внешних компонентах;
наличие внутренней системы термозащиты;
присутствие защитной схемы выходного транзистора;
внутренние ограничители тока коротких замыканий;
лёгкость и малые габариты.

Выходной ток в стабилизирующих устройствах крен 12 может быть 1 или 1,5 А, максимальное напряжение – 30 или 35 В. Разность входного напряжения с выходным в таких стабилизаторах всегда одинакова и составляет 2,5 В.

КР142ЕН12А

Стабилизатор КР142ЕН12А и его аналог LM317 являются регулируемыми стабилизирующими устройствами компенсационного типа. Работают они с внешним разделителем напряжения в элементе измерения, что позволяет регулирование напряжения на выходе в диапазоне 1,3 В – 37 В. Элемент регулирования находится в плюсовом проводе питания. Предел тока нагрузки не превышает 1 А.

Данные стабилизаторы считаются самыми «высоковольтными» в линейке К142, обладают высокой стойкостью к импульсным мощностным перегрузкам. Также они имеют систему, защищающую от перегрузок по току на выходе.

Прибор защищается пластмассовым корпусом, с вмонтированным удлинённым фланцем для теплоотведения. Массы подобных приборов не превышает 2,5 г.

Применение

Стабилизаторы на 12В широко используются в схемах электронных устройств как составляющие источников их электропитания. Это может быть бытовая и измерительная техника, радиоэлектронная аппаратура и прочие конструкции.

Также эти стабилизаторы используются автолюбителями при необходимости ограничения тока заряда аккумулятора, проверки источника питания, установке LED-лент в автомобильные фары во избежание частого сгорания светодиодов.

Простота схемного решения стабилизатора делает его лёгким в использовании даже для обычного обывателя, не обладающего специальными знаниями.

Производители

Основным отечественным производителем КР142ЕН5А, в настоящее время, является ЗАО «Группа Кремний Эл». Предприятие является правопреемником Брянского завода полупроводниковых приборов, основанного ещё в Советском Союзе. Кроме него, такую же микросхему выпускает Белорусский УП «Завод Транзистор» , г.Минск. Это предприятие является филиалом ОАО «Интеграл». Кликнув по наименованию производителя, можно скачать datasheet на устройство.

Проверка мультиметром

Очень часто возникает вопрос как проверить КРЕН8Б мультиметром? К сожалению обычным тестером полной проверки провести не получится. Можно конечно прозвонить устройство на наличие кроткого замыкания. Если КЗ нет, то должно быть все в порядке. Но, чтобы окончательно определить работоспособности данного стабилизатора, необходимо подключить его к 17…20 В и убедиться в том, что на выходе последнего образуется 12 В (±3%). Часто это делают с помощью двух последовательно соединенных «Крон» и без сглаживающих конденсаторов, которые используют при типовом включении.

Линейный стабилизатор напряжения 5в

Всем хороших новогодних каникул!
Давным давно, когда обсуждали, куда же деваются вольты в питании датчиков от ЭБУ, мне подсказали сделать стабилизатор на 5в и подключить от него датчики.
Нашел схему стабилизатора, закупился компонентами и спаял. Предварительно проконсультировался с McSystem .

Ic1 — стабилизатор 7805 (импортозамещение КРЕН5). Учитываем, что 7805 сильно фонит и нужно обязательно делать простейшие фильтры из керамических конденсаторов на входе и выходе:
Аналоги : LT1083, LT1084 — более эффективные и точные стабилизаторы. А в идеале — специально для ЭБУ предназначенный TLE 4267.
LM317 — он по приятнее и стабильнее и позволяет точно отстроить напряжение.
R1 — резистор 10-20 Ом для дополнительной фильтрации.
С1 — полярный электролитический конденсатор емкостью 100мКф 16в. Это минимальные параметры конденсатора, можно взять большей емкостью, но не более 25в.

С2 — керамический конденсатор емкостью 0.33мкф. Минимальная емкость такого конденсатора должна быть 0.22мкф.
С3 — керамический конденсатор емкостью 0.1мКф.
С4 — полярный электролитический конденсатор емкостью 680мКф 6.3в. Емкость можно и другую взять, но не стоит увеличивать или уменьшать вольтаж.
В идеале вместо керамических лучше использовать танталовые конденсаторы, что в лучшую сторону скажется на стабилизации тока.

Спаял на монтажной плате. У меня остался корпус от реле, из которого я вытаскивал катушку для экспериментов. Плату сделал, чтобы она могла поместиться в корпус реле.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

7805 — стабилизация на 5 В;
7812 — стабилизация на 12 В;
7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для

стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

Входное напряжение — от 7 до 25 В;
Рассеиваемая мощность — 15 Вт;
Выходное напряжение — 4,75…5,25 В;
Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Схема КРЕН 142

Как выбрать стабилизатор по току? Устройство должно быть выбрано с номиналом, довольно близким к значению максимально возможного тока в цепи. Если стабилизатор будет слегка загружен, то со стабильностью часто бывает не всё в порядке. Однако схема должна быть подобрана оптимально и полезно во всех смыслах. То есть номинальный ток с большим запасом тоже ни к чему, поскольку ток короткого замыкания будет также слишком большим для того, чтобы защитить цепь.

Типовая схема включения КР142ен5а

Цоколевка и схема включения

Характеристики стабилизатора

защита от перегрева;
ограничение по току КЗ;
масса не более 1,4 г;
габариты 14,48х15,75 мм.

Предельные значения параметров режима эксплуатации и условий окружающей среды:

Температура хранения -55 … +150 С;
Температур кристалла в рабочем режиме -45 … +125 С.

Что такое кренка в электронике

Один из важных узлов радиоэлектронной аппаратуры — стабилизатор напряжения в блоке питания. Еще совсем недавно такие узлы строили на стабилитронах и транзисторах. Общее число элементов стабилизатора было довольно значительным, особенно если от него требовались функции регулирования выходного напряжения, защиты от перегрузки и замыкания выхода, ограничения выходного тока на заданном уровне.

С появлением специализированных микросхем ситуация изменилась. Выпускаемые микросхемные стабилизаторы напряжения способны работать в широких пределах выходных напряжения и тока, часто имеют встроенную систему защиты от перегрузки по току и от перегревания — как только температура кристалла микросхемы превысит допустимое значение, происходит ограничение выходного тока.

В настоящее время ассортимент отечественных и зарубежных микросхем-стабилизаторов напряжения настолько широк, что ориентироваться в нем стало уже довольно трудно. Помещенные ниже таблицы призваны облегчить предварительный выбор микросхемного стабилизатора для того или иного электронного устройства.

В табл. 1 представлен перечень наиболее распространенных на отечественном рынке трехвыводных микросхем линейных стабилизаторов напряжения на фиксированное выходное напряжение и их основные параметры; на рис. 1 упрощенно показан внешний вид приборов, а также показана их цоколевка. В таблицу включены лишь стабилизаторы с выходным напряжением в пределах 5. 27 В — в этот интервал укладывается подавляющее большинство случаев радиолюбительской практики. Конструктивное оформление зарубежных приборов может отличаться от показанного на рис. 1.

Следует иметь в виду, что сведения о рассеиваемой мощности при работе микросхемы с теплоотводом в паспортах приборов обычно не указывают, поэтому в таблицах даны некоторые усредненные ее значения, полученные из графиков, имеющихся в документации. Отметим также, что микросхемы одной серии, но на разные напряжения, по рассеиваемой мощности могут различаться.

Ряд микросхем, изготовляемых в дальнем и ближнем зарубежье, имеют маркировку, не соответствующую российской стандартизированной системе. Так, перед обозначением стабилизаторов групп 78, 79, 78L, 79L, 78M, 79M, перечисленных в таблице, в действительности могут присутствовать одна или две буквы, кодирующие, как правило, фирму-изготовитель. Позади указанных в таблице обозначений также могут быть буквы и цифры, указывающие на те или иные конструктивные или эксплуатационные особенности микросхемы.

Более подробная информация о некоторых сериях отечественнох микросхемных стабилизаторах помещена в [1-5], а по зарубежным — в [6;7].

Микросхема	U_вых, В	I_макс, А	P_макс, Вт	Включение	Корпус (см. рис.1)
КР1157ЕН501А, КР1157ЕН501Б	5	0,1	0,5	плюсовое	КТ-26 (1,б)
КР1157ЕН601А, КР1157ЕН601Б	6
КР1157ЕН801А, КР1157ЕН801Б	8
КР1157ЕН901А, КР1157ЕН901Б	9
КР1157ЕН1201А, КР1157ЕН1201Б	12
КР1157ЕН1501А, КР1157ЕН1501Б	15
КР1157ЕН1801А, КР1157ЕН1801Б	18
КР1157ЕН2401А, КР1157ЕН2401Б	24
КР1157ЕН502А, КР1157ЕН502Б	5	0,1	0,5	плюсовое	КТ-26 (1,а)
КР1157ЕН602А, КР1157ЕН602Б	6
КР1157ЕН802А, КР1157ЕН802Б	8
КР1157ЕН902А, КР1157ЕН902Б	9
КР1157ЕН1202А, КР1157ЕН1202Б	12
КР1157ЕН1502А, КР1157ЕН1502Б	15
КР1157ЕН1802А, КР1157ЕН1802Б	18
КР1157ЕН2402А, КР1157ЕН2402Б	24
КР1157ЕН2702А, КР1157ЕН2702Б	27
КР1157ЕН5А, КР1157ЕН5Б	5	0,1	0,5	плюсовое	КТ-27-2 (1,в)
КР1157ЕН9А, КР1157ЕН9Б	9
КР1157ЕН12А, КР1157ЕН12Б	12
КР1157ЕН15А, КР1157ЕН15Б	15
КР1157ЕН18А, КР1157ЕН18Б	18
КР1157ЕН24А, КР1157ЕН24Б	24
КР1168ЕН5	5	0,1	0,5	минусовое	КТ-26 (1,б) *
КР1168ЕН6	6
КР1168ЕН8	8
КР1168ЕН9	9
КР1168ЕН12	12
КР1168ЕН15	15
78L05	5	0,1	0,5	плюсовое	ТО-92 (1,а)
78L62	6,2
78L82	8,2
78L09	9
78L12	12
78L15	15
78L18	18
78L24	24
79L05	5	0,1	0,5	минусовую	ТО-92 или КТ-26 (1,б)
79L06	6
79L12	12
79L15	15
79L18	18
79L24	24
КР1157ЕН5В, КР1157ЕН5Г	5	0,25	1,3	плюсовое	КТ-27-2 или ТО-126 (1,в)
КР1157ЕН9В, КР1157ЕН9Г	9
КР1157ЕН12В, КР1157ЕН12Г	12
КР1157ЕН15В, КР1157ЕН15Г	15
КР1157ЕН18В, КР1157ЕН18Г	18
КР1157ЕН24В, КР1157ЕН24Г	24
78M05	5	0,5	7,5	плюсовое	ТО-202 или ТО-220 (1,г)
78M06	6
78M08	8
78M12	12
78M15	15
78M18	18
78M20	20
78M24	24
79M05	5	0,5	7,5	минусовое	ТО-220 (1,д)
79M06	6
79M08	8
79M12	12
79M15	15
79M20	20
79M24	24
КР142ЕН8Г	9	1	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН8Д	12
КР142ЕН8Е	15
КР142ЕН9Г	20
КР142ЕН9Д	24
КР142ЕН9Е	27
КР142ЕН5В	5	1,5	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН5Г	6
КР142ЕН8А	9
КР142ЕН8Б	12
КР142ЕН8В	15
КР142ЕН9А	20
КР142ЕН9Б	24
КР142ЕН9В	27
7805	5	1,5 **	10	плюсовое	ТО-220 (1,г)
7806	6
7808	8
7885	8,5
7809	9
7812	12
7815	15
7818	18
7824	24
7905	5	1,5 **	10	минусовое	ТО-220 (1,д)
7906	6
7908	8
7909	9
7912	12
7915	15
7918	18
7924	24
КР1162ЕН5А, КР1162ЕН5Б	5	1,5	10	минусовое	КТ-28-2 (1,д)
КР1162ЕН6А, КР1162ЕН6Б	6
КР1162ЕН8А, КР1162ЕН8Б	8
КР1162ЕН9А, КР1162ЕН9Б	9
КР1162ЕН12А, КР1162ЕН12Б	12
КР1162ЕН15А, КР1162ЕН15Б	15
КР1162ЕН18А, КР1162ЕН18Б	18
КР1162ЕН24А, КР1162ЕН24Б	24
КР1179ЕН05	5	1,5	10	минусовое	ТО-220 (1,д)
КР1168ЕН06	6
КР1179ЕН08	8
КР1179ЕН12	12
КР1179ЕН15	15
КР1179ЕН24	24
КР1180ЕН5А, КР1180ЕН5Б	5	1,5	10	плюсовое	КТ-28-2 (1,г)
КР1180ЕН6А, КР1180ЕН6Б	6
КР1180ЕН8А, КР1180ЕН8Б	8
КР1180ЕН9А, КР1180ЕН9Б	9
КР1180ЕН12А, КР1180ЕН12Б	12
КР1180ЕН15А, КР1180ЕН15Б	15
КР1180ЕН18А, КР1180ЕН18Б	18
КР1180ЕН24А, КР1180ЕН24Б	24
КР142ЕН5А	5	2	10	плюсовое	КТ-28-2 (1,г)
КР142ЕН5Б	6	2	10	плюсовое	КТ-28-2 (1,г)

* Была выпущена опытная партия с цоколевкой, соответствующей рис. 1,а.
** Выпускают также разновидности на ток нагрузки до 1 А.

Некоторые типы отечественных стабилизаторов имеют оригинальную устоявшуюся цифровую нумерацию выводов (она показана на рис. 1 в скобках). Это произошло оттого, что первоначально микросхемы этих серий выпускали в «микросхемных» корпусах со стандартизированной нумерацией выводов. После того, как было налажено производство в «транзисторных» корпусах, нумерация выводов сохранилась.

Типовая схема включения микросхемных стабилизаторов на фиксированное выходное напряжение показана на рис. 2,а и б. Для всех микросхем емкость входного конденсатора C1 должна быть не менее 2,2 мкф для керамических или оксидных танталовых и не менее 10 мкф — для алюминиевых оксидных конденсаторов, а выходного конденсатора C2 — не менее 1 и 10 икф соответственно. Некоторые микросхемы допускают и меньшую емкость, но указанные значения гарантируют устойчивую работу любых стабилизаторов. Роль входного может исполнять конденсатор сглаживающего фильтра, если он расположен не далее 70 мм от микросхемы. В [6] опубликовано множество схем различных вариантов включения микросхемных стабилизаторов для обеспечения большего выходного тока, изменения выходного напряжения, реализации других вариантов защиты, использования стабилизаторов напряжения в качестве генераторов тока.

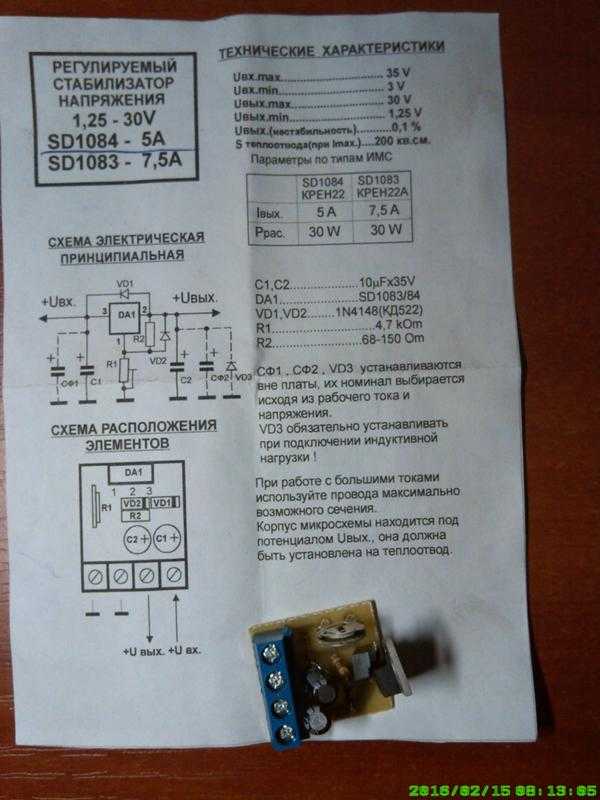

Если требуется нестандартное значение стабилизированного выходного напряжения или плавное его регулирование, удобно использовать специализированные регулируемые микросхемные стабилизаторы, поддерживающие напряжение 1,25 В между выходом и управляющим выводом. Их перечень представлен в табл. 2, а типовая схема включения для стабилизаторов с регулирующим элементом в плюсовом проводе — на рис. 3. Резисторы R1 и R2 образуют внешний регулируемый делитель напряжения, который входит в цепь установки уровня выходного напряжения U_вых, равного U_вых=1,25(1+R2/R1)+I_пот*R2, где I_пот=50. 100 мкА — собственный потребляемый ток микросхемы. Число 1,25 в этой формуле — это упомянутое выше напряжение между выходом и управляющим выводом, которое поддерживает стабилизатор в рабочем режиме.

Микросхема	U_вых, В	I_макс, А	P_макс, Вт	Включение	Корпус
КР1157ЕН1	1,2. 37	0,1	0,6	плюсовое	КТ-26 (1,е)
КР1168ЕН1	1,3. 37	0,1	0,5	минусовое	КТ-26 (1,е)
КР142ЕН12А	1,2. 37	1,5	10	плюсовое	КТ-28-2 (1,ж)
КР142ЕН12Б	1,2. 37	1	10	плюсовое	КТ-28-2 (1,ж)
КР142ЕН18А	1,3. 26,5	1	10	минусовое	КТ-28-2 (1,и)
КР142ЕН18Б	1,3. 26,5	1,5	10	минусовое	КТ-28-2 (1,и)
LM317L	1,2. 37	0,1	0,625	плюсовое	ТО-92 (1,е)
LM337LZ	1,2. 37	0,1	0,625	минусовое	ТО-92 (1,е)
LM317T	1,2. 37	1,5	15	плюсовое	ТО-220 (1,ж)
LM337T	1,2. 37	1,5	15	минусовое	ТО-220 (1,и)

Обратим внимание на то, что, в отличие от стабилизаторов на фиксированное выходное напряжение, регулируемые без нагрузки не работают. Минимальное значение выходного тока маломощных регулируемых стабилизаторов равно 2,5. 5 мА и 5. 10мА — мощных. В большинстве случаев применения нагрузкой служит резистивный делитель напряжения R1 R2 на рис. 3.

По этой схеме можно включать и стабилизаторыс фиксированным выходным напряжением. Однако, во-первых, потребляемый ими ток значительно больше (2. 4 мА) и, во-вторых, он менее стабилен при изменении выходного тока и входного напряжения. По этим причинам максимально возможного коэффициента стабилизации устройства достичь не удастся.

Для снижения уровня пульсаций на выходе, особенно при большем выходном напряжении, рекомендуется включать сглаживающий конденсатор C3 емкостью 10 мкФ и более. К конденсаторам C1 и C2 требования такие же, как и к соответствующим конденсаторам фиксированных стабилизаторов.

Если стабилизатор работает при максимальном выходном напряжении, то при случайном замыкании входной цепи или отключении источника питания микросхема оказывается под большим обратным напряжением со стороны нагрузки и может быть выведена из строя. Для защиты микросхемы по выходу в таких ситуациях параллельно ей включают защитный диод VD1.

Другой защитный диод — VD2 — защищает микросхему со стороны заряженного конденсатора C3. Диод быстро разряжает этот конденсатор при аварийном замыкании выходной или входной цепи стабилизатора.

Все сказанное служит только для предварительного выбора стабилизатора, перед проектированием блока питания следует ознакомиться м полными справочными характеристиками, хотя бы для того, чтобы точно знать, каково максимально допустимое входное напряжение, достаточна ли стабильность выходного напряжения при изменении входного напряжения, тока нагрузки или температуры. Можно выразить уверенность, что перечисленные в статье микросхемы находятся на техническом уровне, достаточном для решения подавляющего числа задач радиолюбительской практики.

Заметный недостаток у описанных стабилизаторов один — довольно большое минимально необходимое напряжение между входом и выходом — 2. 3 В, однако он с лихвой окупается простотой применения и низкой ценой микросхем.

Кренка (стабилизатор напряжения) на панели приборов

Нежданно-негаданно решил умереть стабилизатор (триногой, кренкой еще называют) на приборке. В итоге получил завышенные показания приборов (температура двигателя, уровень в баке). Как-то не хотелось рисковать с перегревом двигателя, или остаться с пустым баком на полпути где-то. Вчера работоспособность была успешно восстановлена. Виной длительного простоя было отсутствие необходимого стабилизатора в магазинах нашего города. Пришлось ждать, пока доставят заказ из интернет-магазина.
Теперь немного по делу. У нас в приборках установлен стабилизатор TCA700Y на 10 В. Вот так он выглядит (фото из сети):

Найти такой же мне не удалось. После поиска аналогов было принято решение заказать 7810CV. Цена вопроса — 7,5 грн. Внешне отличаются только надписями на корпусе. Но при установке 7810 необходимо ставить развернутым (подкладкой вверх), поскольку его схема зеркальная относительно TCA700Y, что изображено ниже.

Для фиксации и организации теплоотвода от нового стабилизатора пришлось дополнительно при инсталляции задействовать гаечку М5 и термопасту. Гайку под крепежное ухо положил, термопастой прошелся между смежным поверхностями. Сорри, но фото не успевал сделать. Думаю, итак все интуитивно понятно.

Как проверить стабилизатор (триногу, кренку) не снимая панели приборов. Достаточно включить зажигание и проверить напряжение между клеммой датчика температуры на впускном коллекторе и «массой» (двигателем). Должно быть 10 В.

Opel Kadett 1988, 60 л. с. — электроника

Машины в продаже

Opel Kadett, 1986

Opel Kadett, 1988

Комментарии 9

9. 89 в это норм напряжение или нет? обе стрелки врут занижая. теипература 80 топливо тоже привирает литров на 20

У меня было четко 10,0 В. Думаю, что в вашем варианте 9.9 вольта это без нагрузки, а в работе будет ещё ниже, потому и показания так «врут». Я бы попробовал поменять эту микросхему в таком случае. Дополнительно проверить балансировочный резистор, состояние дорожек и чистоту контактов.

Скинь сайт где можно заказать эту треногу очень надо!

Должно быть только 10 вольт не больше не меньше? У меня этот стабилизатор выдает напряжение скачками, то есть 10 в — 9,9 вольт, причем скачки напряжения возникаю не каждую секунду а даже меньше и это только на заведенном движке, при заглушенном напряжения вообще нет.

Влад, в личку пож фото и сайт где брал, а то у мну при вкл просто зажигании показует меньше чем надо, а когда завожу все ОК! Личка на УКК )))

Так давай я тебе отправлю? У меня есть запасная. И даже вроде не одна. Я себе сходы 2 или 3 заказывал. 😉 Я ж потом приборку поменял. Думаю, они мне больше не пригодятся. Просто контора из Луганска. Дальше ты все понял.
Главное найти их — давно дело было.
А еще прочисть контакты на приборке. Я так с датчиком температуры тоже долго воевал. Датчики перебирал, провода менял, а оказалось все намного проще. Проверь напряжение на конце провода на датчик при включенном зажигании и при заведенном моторе.

Что даст последнее? И так понятно, что напряжение без дрыжки меньше… ИМХО… а снормальной кренкой все должно работать, раньше по крайней мере так было…

Смотри, какой прикол я заметил. Когда у меня слетела кренка, то на конце провода датчика в коллекторе у меня было напряжение 9,4…9,7 В на всех режимах двигателя. Соответственно стрелки и датчика температуры, и уровня топлива начали врать в меньшую сторону. Поменял кренку — все стало на места. Потом я поменял и приборку в сборе (по другим причинам). Пару месяцев назад опять начало показывать температуру меньше. Я сходу померял напряжение на проводе. 10 В, и кошка не ходи. И слава Богу, что не начал разбирать и менять. Начал грешить на датчик, ибо время от времени показывало правильно. Переменял датчиков, мама не горюй. На всех показывает меньше. И только после такого нагрева, что включался вентилятор, и последующего охлаждения до рабочей температуры стрелка становилась в правильное положение. Тут я понял, что где-то в самой проводке косяк. Поменял 150 раз скрученный провод под капотом. Не помогло. Потом просто рукой залез под панель, хотел перемять провода, чтобы выяснить нет там ли где-то излома. И опа-на — стало на место. Но на следующий день все повторилось. В общем снял разъем с приборки (не демонтируя ее). Просто вытер контакты. Все стало на свои места. Потом еще раз протер контакты уже кислотой. Вот месяц почти как все в норме.

угу, понятно, буду пробовать, на всяк случай найди те кренки- одну мне и одну Игоряну с Курахово

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

КРЕН, «кренка» — бытовое название интегральных стабилизаторов напряжения серии 142. Размеры её корпуса не позволяют нанести полную маркировку серии (КР142ЕН5А и т.п.), поэтому разработчики ограничились кратким вариантом – КРЕН5А. «Кренки» получили широкое распространение как в промышленности, так и в любительской практике.

Что из себя представляют стабилизаторы напряжения КРЕН 142

Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:

КР142ЕН5А, В – 5 вольт;
КР142ЕН5Б, Г – 6 вольт;
КР142ЕН8А, Г – 9 вольт;
КР142ЕН8Б, Д – 12 вольт;
КР142 ЕН8В, Е – 15 вольт;
КР142 ЕН8Ж, И – 12,8 вольт.

В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:

КР142ЕН9А – 20 вольт;
КР42ЕН9Б – 24 вольта;
КР142ЕН9В – 27 вольт.

Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.

Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:

КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
КР142ЕН2Б – с пределами 12…30 вольт.

Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:

КР142ЕН12 положительной полярности;
КР142ЕН18 отрицательной полярности.

В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.

Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.

Модификации микросхемы

Модификации микросхем, входящих в серию, отличаются корпусом. Большинство однополярных нерегулируемых стабилизаторов выполнено в «транзисторном» корпусе TO-220. Он имеет три вывода, этого хватает не во всех случаях. Поэтому часть микросхем выпускались в многовыводных корпусах:

DIP-14;
4-2 – то же самое, но в керамической оболочке;
16-15.01 – планарный корпус для монтажа на поверхность (SMD).

В таких исполнениях выпускаются, в основном, регулируемые и двуполярные стабилизаторы.

Основные технические характеристики

Кроме выходного напряжения, для стабилизатора важен ток, который он может обеспечить под нагрузкой.

Тип микросхемы	Номинальный ток, А
К(Р)142ЕН1(2)	0,15
К142ЕН5А, 142ЕН5А	3
КР142ЕН5А	2
К142ЕН5Б, 142ЕН5Б	3
КР142ЕН5А	2
К142ЕН5В, 142ЕН5В, КР142ЕН5В	2
К142ЕН5Г, 142ЕН5Г, КР142ЕН5Г	2
К142ЕН8А, 142ЕН8А, КР142ЕН8А	1,5
К142ЕН8Б, 142ЕН8Б, КР142ЕН8Б	1,5
К142ЕН8В, 142ЕН8В, КР142ЕН8В	1,5
КР142ЕН8Г	1
КР142ЕН8Д	1
КР142ЕН8Е	1
КР142ЕН8Ж	1,5
КР142ЕН8И	1
К142ЕН9А, 142ЕН9А	1,5
К142ЕН9Б, 142ЕН9Б	1,5
К142ЕН9В, 142ЕН9В	1,5
КР142ЕН18	1,5
КР142ЕН12	1,5

Этих данных достаточно для предварительного решения о возможности применения того или иного стабилизатора. Если нужны дополнительные характеристики, их можно найти в справочниках или в интернете.

Назначение выводов и принцип работы

У этой схемы есть недостатки:

Через регулирующий элемент постоянно протекает ток нагрузки, поэтому на нём постоянно рассеивается мощность P=U_{регулятора}⋅I_{нагрузки}. Эта мощность расходуется впустую, и ограничивает КПД системы – он не может быть выше U_{нагрузки}/ U_{регулятора}.
Напряжение на входе должно превышать напряжение стабилизации.

Но простота применения, дешевизна прибора перевешивают недостатки, и в диапазоне рабочих токов до 3 А (и даже выше) что-то более сложное применять бессмысленно.

Обозначение по технической документации	Обозначение на схемах		Назначение вывода
Стабилизатор с фиксированным напряжением	Стабилизатор с регулируемым напряжением	Стабилизатор с фиксированным напряжением	Стабилизатор с регулируемым напряжением
17	In		Вход
8	GND	ADJ	Общий провод	Опорное напряжение
2	Out		Выход

Микросхемы старой разработки К142ЕН1(2) в 16-выводных планарных корпусах имеют следующее назначение выводов:

Назначение	Номер вывода	Номер вывода	Назначение
Не используется	1	16	Вход 2
Фильтр шума	2	15	Не используется
Не используется	3	14	Выход
Вход	4	13	Выход
Не используется	5	12	Регулировка напряжения
Опорное напряжение	6	11	Токовая защита
Не используется	7	10	Токовая защита
Общий	8	9	Выключение

Недостатком планарного исполнения служит большое количество излишних выводов прибора.
Стабилизаторы КР142ЕН1(2) в корпусах DIP14 имеют другое назначение выводов.

Назначение	Номер вывода	Номер вывода	Назначение
Токовая защита	1	14	Выключение
Токовая защита	2	13	Цепи коррекции
Обратная связь	3	12	Вход 1
Вход	4	11	Вход 2
Опорное напряжение	5	10	Выход 2
Не используется	6	9	Не используется
Общий	7	8	Выход 1

Номер вывода	Назначение
1	Вход сигнала регулировки обоих плеч
2	Выход «-»
3	Вход «-»
4	Общий
5	Коррекция «+»
6	Не используется
7	Выход «+»
8	Вход «+»
9	Коррекция «-»

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Какие существуют аналоги

Для некоторых приборов серии 142 существуют полные зарубежные аналоги:

Микросхема К142	Зарубежный аналог
КРЕН12	LM317
КРЕН18	LM337
КРЕН5А	(LM)7805C
КРЕН5Б	(LM)7805C
КРЕН8А	(LM)7806C
КРЕН8Б	(LM)7809C
КРЕН8В	(LM)78012C
КРЕН6	(LM)78015C
КРЕН2Б	UA723C

Как проверить работоспособность микросхем КРЕН

Описание характеристик, назначение выводов и примеры схем включения линейного стабилизатора напряжения LM317

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Описание, технические характеристики и аналоги выпрямительных диодов серии 1N4001-1N4007

Назначение, характеристики и аналоги транзистора 13001

Что такое диодный мост, принцип его работы и схема подключения

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

7805 Datasheet на русском аналог

Содержание

L7805-CV линейный стабилизатор постоянного напряжения
Одно из важных условий — высокое качество компонентов
Схема источника тока выполненная на микросхемах из серии L78xx
Величина тока на выходе источника L78хх
Корректность выходного тока и величина напряжения
Оптимальное сопротивление нагрузки
Заключение
78L05 цоколевка
78L05 схема включения
78L05 характеристики
Отечественные аналоги
Схема подключения L7805CV
Проверка работоспособности L7805CV
Характеристики стабилизатора L7805CV, его аналоги

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

78L05 это наверное самый распространенный стабилизатор напряжения на 5 Вольт. Маломощный аналог 7805.

Практически каждая мировая фирма производящая интегральные схемы выпустила аналог этой микросхемы, обычно первые две буквы предваряющие обозначение 78L05 указывают на фирму, например: LM78L05, TS78L05, KA78L05.

Конечно в любом случае, чтобы узнать параметры и цоколевку корпуса микросхемы лучше прочитать официальный datasheet. Но вот что мне не нравиться в официальной документации, что цоколевка приведена ненаглядно, и когда что-то чинишь или настраиваешь приходиться смотреть сразу на две картинки: соответствия названия и номера вывода и расположение номера вывода на самом корпусе.
То что в этой микросхеме первый вывод является выходом, а последний — входом пару раз меня сбивало с толку и я неправильно разводил плату. Дабы в дальнейшем избежать подобных казусов, я пририсовал название выводов прямо на рисунки корпусов в исполнениях SO-8, SOT-89, TO-92.

78L05 цоколевка

78L05 схема включения

Проще схем наверное не бывает: сам стабилизатор и два конденсатора. Чтобы стабилизатор работал правильно (нормально стабилизировал и не генерировал пульсации) стабилизатора на вход и выход необходимо подключить конденсаторы. Причем их номиналы не должны быть меньше 0,33 мкФ и 0,1 мкФ соответственно.

Если стабилизатор питается выпрямленным напряжением частотой 50Гц, то входной конденсатор приходиться увеличивать, ставить электролитический у которого не маленькое последовательное сопротивление. Поэтому в данном случае к электролитическому конденсатору в параллель нужно поставить керамический.

78L05 характеристики

Выходное напряжение +5 В.
Выходной ток 0,1 А.
Рекомендуемое напряжение на входе от +7 до + 20 В.
Рекомендуемый температурный диапазон от 0 до 125 градусов Цельсия.

Стабилизатор 78L05 лишь один из большого семейства.
Для стабилизации отрицательного напряжения -5 В можно использовать аналогичный стабилизатор 79L05.
То есть вторая цифра 8 означает положительное напряжение стабилизации, а цифра 9 — отрицательное.
Следующая буква «L» как раз обозначает ток 0,1 А, есть модификации с буквой «M» на пол ампера и вообще без буквы 7805 — на 1 А.
А последние две цифры определяют выходное напряжение, кроме 5 В, выпускаются стабилизаторы на 6, 8, 9, 10, 12, 15, 18 и 24В.

Отечественные аналоги

Существуют и отечественные аналоги этой серии микросхем — КР1157ЕНхх, КР1181ЕНхх. Таким образом 5 В стабилизатор 78L05 имеет аналоги КР1157ЕН5, КР1181ЕН5.
Серия КР1181 выполнена в корпусе TO-92, а КР1157ЕН5 в более мощном корпусе допускающем установку на радиатор и поэтому способная отдавать ток до 250 мА.

Для более мощных стабилизаторов также существуют аналоги: одно амперные микросхемы в металло-керамическом корпусе с позолоченными выводами серии 142ЕНхх, и серия КР142ЕНхх в пластиковых корпусах КТ-28-2 (TO-220).

У 500 мА стабилизаторов тоже есть отечественные аналогии — серия КР1332ЕНхх.

Еще стоит обратить внимание, что даже если на выходе 75L05 не будет нагрузки, стабилизатор все равно будет потреблять ток, причем для приборов с батарейным питанием вполне приличный — до 5 мА.

16 thoughts on “ Стабилизатор 78L05, параметры 78L05, схема включения 78L05 ”

А вот от Texas Instruments на 100мА серию pdf datasheet LM78L05, LM78L09, LM78L12, LM78L15, LM78L62, LM78L82.

Несмотря на непростую внутреннюю схему, встраивать такой стабилизатор в собственные схемы очень просто.

скажите нужен ли радиатор, если да то как его установить. Подскажите примерный номинал фильтрующих конденсаторов.

для 78L05 вх мин.-0.33мкф вых мин -0.1мкф

Скажите можно ли стабилизатор напряжения использовать, как стабилизатор тока, например для светодиода. Если можно то, как и применимо это к другим микросхемам.

Например можно использовать схему выше в качестве стабилизатора тока. Для этого между источником питания и входом последовательно включаем наши светодиоды, а выход соединяем с землей через нагрузочное сопротивление, которым можно отрегулировать ток.
Из описанных автором подойдет любая микросхема, но чтобы уменьшить потери, на вывод Gnd мощных стабилизаторов лучше добавить отрицательное смещение.

Стамиллиамперники для установки на радиатор не предназначены, разве что планарный SOT-89, ему радиатором может служить увеличенная контактная площадка печатной платы, к которой он припаивается дополнительным земляным выводом. Причем, сама площадка с земляной шиной может быть и не связана электрически.
Более мощные — имеют дополнительное «ухо» с отверстием, к нему можно крепить радиатор, как правило это просто пластинка алюминия.
Номинал фильтрующих для 0,1 А достаточно по 100 мкФ, защиту от ВЧ можно и не ставить, но если надежность важнее, то 0,01-0,1 мкФ.

Радиатор — не нужен совершенно! Ни на планарный, ни на какой! Это же слаботочная деталь!
Конечно — греется, конечно — страшно что сгорит) Если совсем страшно, то выход один — поменять на что-то более мощное, и там уже может и надо будет ставить радиатор)
А конденсаторы я ставлю 220мкФ.

Кто нибудь знает есть ли у этих микросхем защита от КЗ в нагрузке.
В моей практике если Uвх отличается от Uвых больше чем на 5в, то вероятность выхода из строя через 3-5 лет довольно высокая, и греется она при этом.

Есть встроенная защита от КЗ путем ограничения тока, ещё есть защита от перегрева, а вот от переполюсовки входного напряжения нету.

Нужна зарядка в машину 2А, какая микросхема нужна?

В мвшину нужен драйвер, а не обычный стабилизатор на крен

Подскажите за макировку LS7805, буква S — что означает?

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Подскажите как проверить его на исправность?

Купил автомобильную зарядку за 100р для телефона. Снаружи бирка 1000мА, а внутри этот стабилизатор

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

7805 — стабилизация на 5 В;
7812 — стабилизация на 12 В;
7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Проверка работоспособности L7805CV

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

Входное напряжение — от 7 до 25 В;
Рассеиваемая мощность — 15 Вт;
Выходное напряжение — 4,75…5,25 В;
Выходной ток — до 1,5 А.

Схема Best 4 Power Bank, объясненная с использованием TP4056/схемы Boost схема и внешний футляр для использования с ним.

В настоящее время стало практически невозможно не иметь портативного зарядного устройства, альтернативного источника питания для подзарядки вашего мобильного телефона, так как становится очень трудно поддерживать аккумулятор телефона в течение дня без подзарядки из-за интенсивного использования мобильных телефонов в течение дня. сегодняшняя жизнь. Лучше всего носить с собой мобильный источник зарядки, например, внешний аккумулятор.

Если ваш старый внешний аккумулятор повредился или перестал работать, эта статья может помочь вам отремонтировать старый внешний аккумулятор по очень низкой цене, даже без необходимости покупать новый. Лучший способ — просто сделать новый самостоятельно или отремонтировать нерабочий блок питания.

Полная блок-схема типичного блока питания:

Блок-схема блока питания состоит из 3 основных блоков, как показано на рисунке выше: контроллер заряда, повышающий преобразователь 5 В, литий-ионный аккумулятор

a) Схема контроллера заряда батареи:

Функция схемы контроллера заряда батареи заключается в управлении состоянием заряда любой батареи в соответствии с ее емкостью и номинальным напряжением. Помимо этого, это также помогает аккумулятору от перезаряда.
Здесь используется модуль литий-ионного зарядного устройства на базе микросхемы TP4056/TP4054 и присутствует порт micro USB для зарядки аккумулятора.

Модуль контроллера заряда аккумулятора TP4056 на изображении разработан с учетом крайне важных литий-ионных аккумуляторов и сокращения времени и стоимости производства за счет использования компонентов SMD.

b) A Цепь повышающего преобразователя 5 В:

Функция повышающего преобразователя постоянного тока 5 В состоит в преобразовании более низкого напряжения батареи в 5 В регулируемого постоянного тока. Здесь он преобразует 3–3,7 В постоянного тока, полученного от литий-ионных аккумуляторов (стандартное 3,7 В, номинальное) в стабильные 5 вольт, так что наш мобильный телефон нормально заряжается при стандартном напряжении.

Повышающий преобразователь постоянного тока поставляется с гнездовым USB-портом для подключения к нему USB-кабеля от нашего мобильного телефона. Модуль повышающего преобразователя работает по принципу частотно-импульсной модуляции (PFM).

c) Перезаряжаемые литий-ионные батареи:

Всем известно назначение батарей, единственное, что нужно учитывать, это использование перезаряжаемых батарей с целью повторного использования.

Аккумулятор в блоке питания представляет собой комбинацию 3,7-вольтовых литий-ионных элементов, соединенных параллельно. Аккумуляторы 18650 являются наиболее часто используемыми литий-ионными аккумуляторами на рынке в наши дни. Некоторые бренды повербанков используют плоские литий-ионные элементы, чтобы сделать их тонкими и компактными. Вы можете прочитать спецификацию батареи 18650 здесь.

d) Блок отображения уровня заряда батареи (дополнительно):

Блок отображения может присутствовать или отсутствовать в блоке питания, поскольку он увеличивает стоимость продукта. -конечная продукция. Блок отображения уровня заряда батареи имеет две функции: во-первых, отображать уровень заряда в процентах (%), а во-вторых, отображать зарядку как мобильного телефона, так и повербанка.

Рабочий:

Power Bank — это простое устройство резервного питания для вашего iPhone, которое можно носить с собой и мгновенно заряжать телефон, когда батарея разряжена.

Контроллер заряда заряжает аккумулятор до необходимого уровня и защищает его от повреждений, вызванных перезарядкой.

Аккумулятор нашего мобильного телефона требует 5 вольт постоянного тока на 1 A или 2 A , но ячейки внутри p-банка имеют максимальное выходное напряжение 3,7 вольт. Таким образом, повышающий преобразователь повышает уровень до 5 Вольт , который требуется для зарядки телефона.

Модули оснащены входным портом (микро-USB) для зарядного устройства и выходными портами (разъем USB) для зарядки мобильных устройств.

Посмотрите, как работают блоки питания и контроллеры в конце этого поста.

Схема Power Bank с использованием модуля TP 4056 и повышающего преобразователя 5 В

В этой схеме используется всего 3 литий-ионных элемента. Все аккумуляторы соединены параллельно друг с другом для увеличения резерва повербанка.

Как известно, при параллельном соединении аккумуляторов напряжение остается прежним, а ток увеличивается. Поэтому для увеличения тока все батареи должны быть соединены параллельно.

Соединение:
Соберите все литий-ионные аккумуляторы 18560 в параллельную конфигурацию и поместите их в кожух или просто заклейте скотчем. Означает припой положительной клеммы одной ячейки к положительной клемме другой ячейки и отрицательной клеммы к отрицательной клемме. Теперь у нас есть два провода: красный положительный и черный отрицательный.

Подсоедините черный провод к минусу модуля повышающего преобразователя 5 В и к модулю контроллера TP4056. Аналогично подключите плюсовую клемму от аккумулятора к плюсовой клемме обоих модулей.

Имейте в виду, маркировка на модуле + и — соответственно соединяет провода.

Поместите все эти компоненты в пластиковый корпус или закрепите его малярным скотчем. Вот и готов ваш блок питания своими руками.

18650 схема зарядного устройства (как заряжать аккумулятор 18650)

схема блока питания с использованием модуля с двумя выходными портами USB

1А/2А рейтинг. Различные модули для этой функции от разных производителей доступны с небольшими изменениями в спецификации.

Соединение:
Соберите все перезаряжаемые элементы 18560 в параллельной конфигурации, как указано выше. Означает припаивание плюсовой клеммы одной ячейки к плюсовой клемме другой ячейки и отрицательной клеммы одной ячейки к отрицательной клемме другой.

Подключите черный провод от аккумулятора к отрицательной клемме этого модуля внешнего аккумулятора с двумя выходами USB. Аналогичным образом подключите клемму +ive от аккумулятора к клемме +ive этих модулей.

На модуле есть маркировка в виде символов + и – , убедитесь, что вы следуете электрической схеме

Схема Power Bank с одним компактным модулем выходного порта USB

В этой схеме мы будем использовать компактный модуль, он поставляется с USB-портом 5 вольт 1 А. Он используется там, где достаточно только одного выхода USB, а также экономит место, так как он очень компактен.

Основное преимущество этого модуля в том, что он ограничивает одновременную зарядку и разрядку повербанка, что предотвращает повреждение его платы.

Соединение:
Соберите все литий-ионные аккумуляторы 18560 в параллельном режиме, просто припаяйте положительный вывод всех элементов к красному проводу, а отрицательный вывод всех элементов к черному проводу.

Эти два провода, красный положительный и черный отрицательный, соединяются с положительным и отрицательным контактами модуля контроллера зарядного устройства соответственно. Маркировка на модуле может быть B+ и B-, обратите внимание на это при подключении.

С помощью этой схемы вы можете отремонтировать свой повербанк, просто вытащите батарейки из старого п-банка и используйте его со сторонним модулем. (зависит от того, какая часть старого р-банка неисправна)

Схема банка солнечной энергии с использованием TP 4056 и модуля повышающего преобразователя 5 В

Что делать, если вам не нужно заряжать блок питания чаще? Вот поворот, сделайте аккумулятор на солнечной энергии. Необходим дополнительный компонент, например, модуль солнечной панели 5 вольт 500 мА/1000 мА. Купите его и, следуя приведенной ниже схеме подключения, пройдитесь по внутренней цепи повербанка.

Подключение:
Как мы знаем, все литий-ионные аккумуляторы 18560 должны быть подключены параллельно, чтобы использовать его с модулями для использования емкости аккумулятора. Возьмите любой двухцветный провод, чтобы соединить плюсовую клемму с одним проводом и -я с другими носил и пометьте его для дальнейшей разводки.

На печатной плате модуля контроллера TP4056 расположены клеммы +N и -N. На этой клемме подключите положительную клемму от батареи к клемме +N модуля и клемму -ve от батареи к клемме -N на печатной плате. Убедитесь, что на модуле есть символы + и – , никогда не соединяйте провода между собой, так как это сожжет печатную плату.

Оставшаяся проводка проста, как показано на рисунке. Соберите его с умом, чтобы хорошо выглядеть и вуаля! это сделано.

Теперь используйте свой блок питания, когда это необходимо, и заряжайте его солнечным светом.

Комментарий ниже для любой помощи относительно цепи.

Как сделать Power Bank для мобильного телефона

Возможности цифровых продуктов стремительно растут, что приводит к частому использованию смартфонов в различных целях. Таким образом, время резервного питания от батареи сокращается. Будет интересно собрать внешний аккумулятор для мобильного телефона в качестве запасного источника зарядки для экстренных случаев, который также можно носить с собой. В этой статье мы узнаем как сделать блок питания с помощью очень простой схемы блока питания .

Важным фактором, который следует учитывать при работе с литиевыми батареями , являются схемы защиты и качество батарей. Но когда речь идет о ячейках 18650, фактор риска меньше по сравнению с аккумуляторными батареями. Хорошую защиту предлагают несколько готовых модулей, доступных на рынке.

Компоненты, необходимые для схемы Power Bank:

18650 Литиевый элемент
Модуль TP4056 со схемой защиты аккумулятора
Повышающий преобразователь 3 В в 5 В с регулировкой тока 1 А

Ползунковый переключатель

Схема блока питания:

Ниже приведена схема блока питания . Как мы видим, сделать блок питания с литий-ионным аккумулятором, модулем TP4056 и повышающим преобразователем довольно просто.

18650 Литиевый элемент:

18650 литиевый элемент является важной частью этого схема блока питания . Термин «ячейка 18650» связан с размером ячейки: она имеет цилиндрическую форму, диаметр 18 мм и высоту 65 мм. Также эти ячейки доступны в различных мощностях, соответствующих приложениям. Это перезаряжаемые элементы с выходным напряжением 3,7 В.

Метод зарядки одного ионно-литиевого элемента требует двухступенчатой зарядки,

Постоянный ток (CC)
Постоянное напряжение (CV)

Во время КЗ зарядное устройство должно подавать постоянный ток с повышением напряжения до предела напряжения. Затем следует приложить напряжение, равное максимальному пределу ячейки, в течение которого ток неуклонно снижается до нижнего порогового значения тока (т.е. 3% от постоянного тока).

Все эти операции выполняются TP4056 модуль , который является очень надежным и доступным выбором.

Модуль TP4056A:

Это недорогое зарядное решение для зарядки одиночных литий-ионных аккумуляторов любого типа. Мобильные аккумуляторы, элементы 18650 NMC, литиевые аккумуляторы и т. д. Разъем micro B и простая регулировка выходного тока 1 А делают его надежным выбором для зарядки любых аккумуляторов малой емкости. Его можно подключить к любому мобильному зарядному устройству с настенной розеткой или любому кабелю USB-micro B. Он состоит из интегрированной архитектуры переключателя нагрузки PMOS, что снижает общее количество дополнительных компонентов.

Модуль также имеет две индикации: светодиод красного цвета (L1) для индикации текущего состояния зарядки. Синий светодиод (L2) указывает на завершение зарядки. Этот модуль может работать при высокой температуре окружающей среды, так как обратная связь по температуре может регулировать ток заряда. Напряжение заряда составляет 4,2 В, а ток можно регулировать, меняя резистор в модуле. Но при покупке ток по умолчанию будет 1А.

Схема защиты включает,

1. DW01x – ИС для защиты одноэлементного литий-ионного аккумулятора с функцией управления двойным полевым МОП-транзистором. Ниже приведена тестовая схема приложения, представленная в техническом описании.

2. FS8205A – Двойной N-канальный полевой МОП-транзистор с общим подключением стока. Также низкое сопротивление стока к истоку. Затвор MOSFET управляется микросхемой DW01A.

Таким образом, DW01A обеспечивает контроль перезарядки, контроль переразряда, контроль перегрузки по току путем управления полевым МОП-транзистором через цепь.

Повышающий преобразователь Micro USB 3 В в 5 В:

Литиевая батарея обеспечивает только 3,7 В, но нам нужно 5 В для зарядки мобильного телефона, поэтому мы использовали модуль повышающего преобразователя 3 В в 5 В . Этот модуль повышающего преобразователя имеет высокий КПД до 92% и встроенную защиту от перегрузки по току. Топология, используемая внутри, представляет собой неизолированный повышающий преобразователь, работающий на частоте переключения 1 МГц. Общая выходная мощность, которую можно извлечь из этого модуля, составляет 5 Вт. Выходное напряжение можно отрегулировать до 12 В, заменив резистор в модуле, но максимальный ток будет 400 мА. Но по умолчанию этот модуль доступен на номинал 5В, 1А. При этом номинале пульсации на выходе составляют 20 мВ пик-пик. Модуль также имеет розетку USB типа A, которая является универсальной. В качестве интерфейса можно использовать любой USB-кабель питания. Рабочая температура модуля от -40°C до +85°C. Он также имеет светодиодную индикацию, указывающую на наличие питания от аккумуляторного источника. Светодиод красного цвета указывает на наличие питания на клеммах.

Ранее мы использовали этот же модуль в схеме зарядного устройства для мобильных телефонов на солнечной энергии.

Модули были соединены и закреплены на пластиковой пластине с помощью горячего клея.

Зарядка Схема банка питания:

Красный цвет светодиод.2 Зарядка мобильного телефона с помощью этого Power Bank:

1. Подключите кабель USB к micro B к выходу повышающего преобразователя.

2. Включите ползунковый переключатель.

3. Аккумулятор мобильного телефона начинает заряжаться от внешнего аккумулятора. Ниже вы можете найти видео, которое демонстрирует, как построить блок питания на основе литиевых элементов 18650.

4 простых схемы внешних аккумуляторов для мобильных телефонов

В статье представлены 4 различных схем внешних аккумуляторов, использующих элементы питания 1,5 В и литий-ионные элементы питания 3,7 В, которые может собрать любой человек для своей личной функции экстренной зарядки мобильного телефона. Идея была предложена г-ном Ирфаном

Содержание

Что такое Power Bank

Power Bank — это аккумулятор, который используется для зарядки мобильного телефона на открытом воздухе в чрезвычайных ситуациях, когда розетка переменного тока недоступна для зарядки мобильного телефона.

Модули Power Bank сегодня приобрели значительную популярность благодаря своей портативности и способности заряжать любой мобильный телефон во время путешествий и в экстренных случаях.

По сути, это аккумуляторный блок, который сначала полностью заряжается пользователем дома, а затем выносится на улицу во время путешествия. Когда пользователь обнаруживает, что батарея его мобильного телефона или смартфона разряжена, он подключает блок питания к своему мобильному телефону для быстрой экстренной подзарядки мобильного телефона.

Как работает Power Bank

В этом блоге я уже обсуждал одну такую схему аварийного зарядного устройства, в которой для предполагаемой функции использовались заряжаемые никель-кадмиевые элементы. Поскольку в конструкции использовались никель-кадмиевые элементы на 1,2 В, мы могли сконфигурировать его на точно требуемые 4,8 В, включив 4 таких элемента последовательно, что сделало конструкцию чрезвычайно компактной и подходящей для оптимальной зарядки всех типов обычных сотовых телефонов.

Однако в настоящем запросе блок питания должен быть построен с использованием 3,7-вольтовых литий-ионных элементов, параметр напряжения которых становится совершенно непригодным для зарядки мобильного телефона, в котором также используется такой же параметр аккумулятора.

Проблема заключается в том, что когда две идентичные батареи или элементы соединяются друг с другом, эти устройства начинают обмениваться своей мощностью, так что, в конце концов, достигается состояние равновесия, при котором как элементы, так и батареи могут достигать одинакового количества заряда. или уровни мощности.

Таким образом, в нашем случае предположим, что если блок питания, использующий элемент 3,7 В, полностью заряжен примерно до 4,2 В и подключен к мобильному телефону с разряженным элементом, скажем, 3,3 В, тогда оба партнера попытаются обменяться питанием и достичь уровень, равный (3,3+4,2)/2=3,75В.

Но 3,75 В не может считаться полным уровнем заряда для сотового телефона, который фактически требуется заряжать при 4,2 В для оптимального отклика.

Создание схемы блока питания на 3,7 В

На следующем рисунке показана базовая структура конструкции блока питания:

Блок-схема

зарядка завершена, 3,7-вольтовый аккумулятор пользователь носит с собой во время путешествия, и всякий раз, когда батарея мобильного телефона пользователя садится, он просто подключает этот 3,7-вольтовый аккумулятор к своему мобильному телефону для быстрой зарядки.

Как обсуждалось в предыдущем абзаце, для того, чтобы внешний аккумулятор на 3,7 В мог обеспечивать требуемое напряжение 4,2 В с постоянной скоростью до тех пор, пока мобильный телефон не будет полностью заряжен на этом уровне, необходима повышающая схема.

1) Схема IC 555 Boost Power Bank

2)

Использование схемы похитителя джоулей

Если вы считаете, что описанная выше схема зарядного устройства на основе IC 555 выглядит громоздкой и излишней, вы, вероятно, могли бы попробовать концепцию похитителя джоулей. для достижения таких же результатов, как показано ниже:

Использование литий-ионной батареи 3,7 В

Здесь вы можете попробовать резистор 470 Ом, 1 Вт для R1 и транзистор 2N2222 для T1.

1N5408 для D1 и 1000 мкФ/25 В для C2.

Используйте 0,0047 мкФ/100 В для C1

Светодиод не требуется, точки светодиода можно использовать в качестве выходной клеммы для зарядки вашего смартфона

Катушка выполнена на тороидальном ферритовом сердечнике T18, с первичная и вторичная с использованием многожильного (7/36) гибкого провода с ПВХ изоляцией. Это может быть реализовано, если на вход подается пакет из 5 штук 1,5-вольтовых элементов AAA, соединенных параллельно.

Если вы выберете литий-ионный элемент в качестве источника входного сигнала, может потребоваться изменить соотношение на 20:10 витков, где 20 приходится на основание катушки.

Для оптимального рассеяния транзистору может потребоваться подходящий радиатор.

Использование литий-ионного аккумулятора 1,5 В

Список деталей будет таким же, как указано в предыдущем абзаце, за исключением катушки индуктивности, которая теперь будет иметь соотношение витков 20:20 с использованием провода 27SWG или любого другого магнита подходящего размера. провод

3) Использование эмиттерного повторителя TIP122

На следующем изображении показана полная конструкция банка питания для смартфона с зарядным устройством, использующим схему похитителя Джоуля:

Здесь TIP122 вместе со своим базовым стабилитроном становится ступенью регулятора напряжения и используется в качестве стабилизированного зарядного устройства для подключенной батареи. Значение Zx определяет зарядное напряжение, и его значение должно быть выбрано таким, чтобы оно всегда было немного ниже фактического значения полного заряда батареи.

Например, если используется литий-ионный аккумулятор, можно выбрать Zx как 5,8 В, чтобы предотвратить перезаряд аккумулятора. Из этих 5,8 В светодиод упадет примерно на 1,2 В, а TIP122 упадет примерно на 0,6 В, что в конечном итоге позволит ячейке 3,7 В получить около 4 В, что примерно достаточно для этой цели.

Для 1,5 В AAA (5 параллельно) стабилитрон можно заменить одним диодом 1N4007 катодом к земле.

Светодиод для приблизительной индикации полного заряда подключенного элемента. Когда светодиод загорится ярко, вы можете предположить, что ячейка полностью заряжена.

Вход постоянного тока для описанной выше схемы зарядного устройства можно получить от обычного зарядного устройства переменного/постоянного тока мобильного телефона.

Несмотря на то, что описанная выше конструкция эффективна и рекомендуется для обеспечения оптимального отклика, новичку может быть нелегко построить и оптимизировать эту идею. Таким образом, для пользователей, которые могут быть в порядке с немного низкотехнологичным дизайном, но гораздо более простой альтернативой DIY, чем концепция повышающего преобразователя, могут быть заинтересованы в следующих конфигурациях:

В трех простых схемах внешнего аккумулятора, показанных ниже, используется минимальное количество компонентов, и любой начинающий любитель может собрать их за несколько секунд. банковские операции.

4) Использование двух литий-ионных аккумуляторов без сложной схемы

В первой приведенной выше схеме используется конфигурация транзистора с общим коллектором для зарядки предполагаемого устройства мобильного телефона. транзистор.

Во второй приведенной выше конструкции используется схема регулятора напряжения 7805 для реализации функции зарядки внешнего аккумулятора. Эта идея выглядит гораздо более впечатляюще, чем две предыдущие, поскольку она заботится о контроле напряжения и тока вместе, обеспечивая прекрасную зарядку мобильного телефона.

Во всех четырех вышеприведенных схемах зарядных устройств для мобильных телефонов зарядка двух ячеек 3,7 В может выполняться с помощью одной и той же сети TIP122, которая обсуждается для первой конструкции зарядного устройства. Стабилитрон 5В надо поменять на 9.Стабилитрон V и вход для зарядки от любого стандартного адаптера 12V/1amp SMPS.

Проектирование Power Bank (Часть 2/9)

По мере роста популярности и использования смартфонов и планшетов спрос на портативные и ручные блоки питания также увеличился. Смартфон и планшеты поставляются с аккумулятором, который разряжается за 4–5 часов использования. В качестве решения этой проблемы на рынке были представлены блоки питания для частых пользователей. Эти повербанки также приходят на помощь, когда пользователь находится в долгом путешествии и не имеет возможности зарядить свой телефон или планшет. Power Bank — это, по сути, портативное устройство, которое может питать гаджеты, такие как смартфоны и планшеты, через порт USB. Сам блок питания можно заряжать через USB-порт и накапливать заряд, который впоследствии можно использовать для питания других устройств.

В этом эксперименте будет разработан блок питания, способный обеспечить выходную мощность 5 В/4 А. Блок питания будет построен с использованием литий-ионного аккумулятора 3,7 В и будет иметь схему зарядного устройства, построенную с использованием микросхемы TP056, и схему усилителя мощности на выходе. Литий-ионный аккумулятор будет хранить заряд, а затем накопленный заряд в аккумуляторе будет использоваться для питания устройств. Для сохранения заряда литий-ионный аккумулятор сначала необходимо зарядить с помощью схемы зарядного устройства, для которой используется микросхема TP056. Эта микросхема обычно используется для зарядки литий-ионных аккумуляторов. Микросхема специально разработана для зарядки одной литий-ионной батареи 3,7 В и может обеспечить максимальный зарядный ток 1 А.

Мобильные телефоны и большинство электронных гаджетов требуют 5 В для питания, но литий-ионный аккумулятор обеспечивает максимальное напряжение 4,2 В. Поэтому потребуется схема усилителя мощности, которая может усилить выходную мощность до 5 В. Для усиления энергии, накопленной в батарее, используется микросхема регулятора XL6009, которая увеличивает мощность постоянного тока от батареи до регулируемого постоянного тока 5 В. XL6009 обеспечивает максимальный ток 4 А на выходе (согласно техническому описанию). Таким образом, блок питания, разработанный в этом проекте электроники, будет обеспечивать выходную мощность 5 В / 4 А.

Компоненты требовались

Рис. 1: Список компонентов, необходимых для банка мощности

Как работает схема —

Рис. 2: Прототип.

Схема блока питания состоит из двух строительных блоков: 1) схема перезарядки аккумулятора и 2) схема выходного усилителя. Если бы требуемое выходное напряжение составляло бы только 3,7 В или 4 В, схема усилителя не потребовалась бы. Но необходимое выходное напряжение 5В, поэтому схема усилителя на выходе устройства обязательна. Согласно разделам схемы, устройство также работает в два этапа — 1) зарядка аккумулятора и 2) получение выходного сигнала от аккумулятора через схему усилителя.

1) Зарядка литий-ионной батареи с помощью зарядного устройства TP4056
В этом электронном проекте для хранения заряда используется литий-ионная батарея 3,7 В, которая полностью заряжена, когда напряжение на ее клеммах достигает 4,2 В. аккумулятор заряжается, выходное напряжение на его клеммах продолжает увеличиваться. Каждая батарея имеет пиковое значение напряжения на клеммах, при котором батарея полностью заряжена. Таким образом, процент заряда батареи также оценивается путем измерения напряжения на клеммах. С литий-ионным аккумулятором нужно обращаться осторожно, так как аккумулятор может загореться из-за перезарядки. Поэтому для зарядки литий-ионной батареи используются специальные микросхемы, такие как микросхема TP4056, которые автоматически отключают батарею от источника питания, когда батарея полностью заряжена.
TP4056 — это микросхема, специально разработанная для зарядки литий-ионных аккумуляторов напряжением 3,7 В. Это линейный контроллер зарядного устройства с постоянным током и постоянным напряжением. Добавив один программируемый резистор, микросхему можно использовать для зарядки 3,7-вольтовой литий-ионной батареи. Напряжение заряда зафиксировано на уровне 4,2 В, а ток заряда можно установить, добавив резистор и конденсатор в зависимости от типа заряжаемой батареи. ИС также обеспечивает внутреннюю тепловую защиту и ограничение тока. Нет необходимости добавлять дополнительный блокировочный диод благодаря внутреннему P-MOSFET, который блокирует обратный ток.
Микросхема TP4056 поставляется в корпусе SOP, что делает ее идеальной для использования в портативных устройствах. Он также требует меньше внешних компонентов, не что иное, как несколько резисторов и конденсаторов. Микросхема имеет 8 контактов со следующей конфигурацией контактов –
Рис. 3: Таблица, в которой перечислены конфигурации контактов микросхемы TP4056
Для работы ИС требуется минимальное напряжение от 4 В до 8 В. Он может обеспечить максимальный зарядный ток 1000 мА для аккумулятора и фиксированное напряжение 4,2 В на выходе. Схема, приведенная в техническом описании микросхемы, используется для разработки зарядного устройства.
Рис. 4. Принципиальная схема зарядного устройства Power Bank на базе TP4056 IC контакта PROG в таблице данных.
Для зарядного тока 1000 мА R _prog можно рассчитать следующим образом:0003
R _PROG = (V _PROG /I _BAT)*1200
R _PROG = (1/1)*1200
R _{PROG =} 1,2K
R _{PROG =} 1,2K
. в соответствии с полярностью, указанной на микросхеме, поскольку микросхема TP4056 не имеет схемы защиты от обратной полярности.
o Индикаторы заряда батареи
Для визуальной индикации окончания заряда и состояния зарядки батареи к контактам 6 и 7 микросхемы можно подключить светодиоды. Когда входное питание подается на цепь, загорается красный светодиод на контакте 7, который указывает на состояние зарядки аккумулятора. Когда напряжение батареи достигнет 4,2 В, батарея будет потреблять меньше тока. Зарядный ток при падении до 1/10 ^-й запрограммированного тока (1000 мА), то зарядка будет прекращена. Зеленый светодиод на контакте 6 загорится и визуально покажет, что батарея полностью заряжена (поскольку напряжение на клеммах достигло 4,2 В).
2) Получение выходного сигнала от батареи через схему усилителя напряжения и регулятора –
Как только батарея полностью заряжена схемой зарядного устройства TP4056, она готова к подаче питания. Выходное напряжение литий-ионной батареи нуждается в повышающем преобразователе, который увеличит выходное напряжение батареи до 5 В.
Повышающий преобразователь используется для преобразования входного сигнала постоянного тока в более высокий уровень напряжения. Микросхема регулятора XL6009 используется в схеме повышающего преобразователя, которая обеспечивает регулируемое и усиленное напряжение. Этот повышающий преобразователь усиливает сигнал примерно в 1,6 раза по сравнению с входным сигналом от батареи с эффективностью 94%. XL6009 представляет собой преобразователь постоянного тока в постоянный, способный генерировать положительное или отрицательное выходное напряжение при входном напряжении в диапазоне от 5 В до 32 В.
Микросхема имеет встроенный N-Channel Power MOSFET и генератор фиксированной частоты, что позволяет обеспечить стабильный выходной сигнал в широком диапазоне входных напряжений. Микросхема специально разработана для использования в автомобильных повышающих преобразователях, инвертирующих преобразователях, автомобильных адаптерах для ноутбуков и портативном электронном оборудовании. ИС имеет такие функции, как частотная компенсация, тепловое отключение, ограничение тока и плавный пуск. Он доступен в упаковке T0263-5L. XL6009будет работать при входном напряжении питания от -0,3 В до 36 В и может обеспечивать выходное напряжение в диапазоне от -0,3 В до 60 В. ИС имеет пять контактов со следующей конфигурацией контактов –
Рис. 5: Таблица, в которой перечислены конфигурации контактов ИС регулятора XL6009
В этом проекте используется схема, указанная в техническом описании ИС для типичного применения повышающего преобразователя.
Примечание : Вы можете найти схему повышающего преобразователя XL6009 на вкладке «Схема схемы 2».
На входе и выходе регулятора используются конденсаторы (Cin и Cout), которые уменьшают нежелательные пульсации и шумы сигнала. Cout обеспечивает регулируемое и плавное постоянное напряжение на выходе. Конденсатор малой емкости 1 мкФ (С4) также подключен параллельно старшему конденсатору Свых для уменьшения ESR (эквивалентного последовательного сопротивления) на выходе (поскольку конденсаторы большого номинала имеют высокое ESR).
Катушка индуктивности, подключенная между контактами 3 и 4, играет важную роль в повышающем преобразователе. Основная функция катушки индуктивности — накапливать ток. Чем выше значение индуктора, тем выше будет запасенный в нем ток, но индуктор с большим значением также имеет увеличенный размер. Поэтому следует выбрать индуктор, который может обеспечить желаемый ток на выходе. В проекте использованы дроссель (L1) 47 мкГн и диод Шоттки (D3). Диод SS34 выбран потому, что он имеет меньшее прямое падение напряжения и отлично работает на высоких частотах. Список подходящих диодов Шоттки для ИС в зависимости от потребляемого тока и входного напряжения можно найти в техническом паспорте XL6009. IC. Для удобства таблица точно повторяется ниже –
XL6009 имеет N-канальный силовой МОП-транзистор с фиксированной частотой генератора (как на рис. 4 ниже). Этот полевой МОП-транзистор действует как переключающий транзистор и генератор, который генерирует прямоугольную волну частотой около 400 кГц (согласно техническому описанию). Во время положительного полупериода прямоугольной волны индуктор накапливает некоторую энергию и генерирует магнитное поле, поэтому на левом выводе индуктора находится положительное напряжение, а на правом — отрицательное. Поэтому анод диода имеет более низкий потенциал и действует как разомкнутая цепь.
На базу МОП-транзистора подается положительное напряжение, и МОП-транзистор включается. Таким образом, весь ток от источника питания проходит через катушку индуктивности на полевой МОП-транзистор и, наконец, на землю.
Рис. 8. Принципиальная схема, показывающая цикл отрицательной зарядки внутреннего МОП-транзистора XL6009
Во время отрицательного полупериода МОП-транзистор отключается. Из-за этого индуктор не получает пути для зарядки. Теперь ток в катушке индуктивности создает противо-ЭДС (согласно закону Ленца), которая меняет полярность катушки индуктивности (как показано на рисунке ниже). Поэтому диод смещается в прямом направлении. Теперь накопленный в дросселе заряд начинает разряжаться через диод и на выходе получается регулируемое напряжение.
В этом случае выходное напряжение теперь зависит от накопленного заряда в катушке индуктивности, чем больше накопленный заряд, тем больше выходное напряжение. Следовательно, если время зарядки катушки индуктивности больше, то запас заряда в катушке индуктивности также увеличивается. Таким образом, на входе появляется два источника напряжения: один — индуктор, а другой — входной источник. Поэтому выходное напряжение всегда больше входного.
Рис. 9. Принципиальная схема, показывающая цикл положительного заряда внутреннего МОП-транзистора XL6009.
 Цепь резистивного делителя напряжения:
Для установки 5 В на выходе XL6009 используется внешняя резистивная схема делителя напряжения на выводе обратной связи (вывод 5) микросхемы регулятора (как показано на рисунке ниже). . Этот контакт обратной связи измеряет выходное напряжение и регулирует его.
Рис. 10: Принципиальная схема делителя напряжения, подключенного к выходному контакту XL6009
o Расчет выходного напряжения
Поскольку пороговое напряжение внутренней обратной связи XL6009 составляет 1,25 В. Это означает, что на контакте 5 есть постоянное напряжение, и постоянный ток будет течь через R4, а также через R5. Следовательно, сумма падения резисторов на R4 и R5 дает V _из как
В _из = 1,25*(1+(R4/R5))
Поскольку R4 =4,1k и R5= 1,3k
В _out = 1,25*(1+(R4/R5))
Подставляя значения R4 и R5 в приведенное выше уравнение
Теоретическое наблюдение, В _вых = 5,2 В (прибл.)
Выходное напряжение не точно равно 5 В, потому что любое устройство, требующее 5 В, не работает точно от 5 В. Требуется более высокое напряжение, чем 5 В, из-за некоторых резистивных потерь и падений в устройстве. Для повышения входного сигнала до 5 В также можно использовать любые доступные на рынке модули повышающего преобразователя. Как и XL6009, также доступна плата усилителя, которая дает постоянное и регулируемое напряжение 5 В на выходе.
Тестирование —
После соединения всех компонентов на микросхему TP4056 подается напряжение 5 В, которое начинает заряжать литий-ионный аккумулятор. Выходное напряжение батареи действует как вход в схему повышения. Таким образом, входное напряжение на цепи повышения напряжения/напряжении литий-ионной батареи, _{В в} = 4,2 В при полностью заряженной батарее. Цепь форсирования усиливает вход и дает выходное напряжение 5,18 В. Теперь, подключая на выходе различную нагрузку, наблюдаются разные значения тока нагрузки, которые следующие –
Рис. 11: Таблица выходного тока блока питания для различных нагрузок
Блок питания, разработанный в этом проекте, можно использовать для зарядки любого электронного устройства, для работы которого требуется регулируемый максимальный ток 5 В и 4 А. Блок питания, разработанный в этом проекте, имеет КПД около 94%, а благодаря использованию подходящих микросхем имеет внутреннюю защиту от перенапряжения и тепловую защиту. Банк питания автоматически отключается от источника питания, когда он полностью заряжен, и имеет светодиодные индикаторы для индикации зарядки и полного заряда. Следует позаботиться о том, чтобы аккумулятор не разрядился при подключении нагрузки в процессе зарядки аккумулятора. Одновременная зарядка и разрядка могут сократить срок службы батареи и повредить микросхему TP4056.
Схемы электрических цепей

В рубрике: Electronic Projects

Самодельный блок питания: простое руководство по изготовлению самостоятельно
Когда у вас разряжена батарея или батарея разряжена, и нет возможности для быстрой зарядки. Тогда все, что вам нужно, это внешний аккумулятор или, возможно, самодельный внешний аккумулятор.
Таким образом, с Power Bank вы можете работать со своими электронными устройствами в течение длительного времени без разрядки батареи.
Однако повербанк вызывает некоторые вопросы, например, как он работает? Как сделать повербанк? Как собрать схему повербанка?
Итак, если у вас есть эти вопросы, то вы обратились по адресу.
Здесь мы покажем вам все, что вам нужно знать о блоках питания, о том, как работает блок питания и как его сделать, и чтобы вам было легко понять.
Готовы? Тогда давайте начнем.
Содержание
Что такое Power Bank?
Типы USB-блоков питания
Каковы возможности зарядки и тока у блоков питания?
Аккумуляторы Power Bank
Как работает внешний аккумулятор?
Power Bank своими руками
Как сделать Power Bank дома
Заключительные слова
Что такое Power Bank?
Два блока питания с разными портами USB
Проще говоря, блоки питания — это аккумуляторы. Люди приобретают повербанки только для одной цели — заряжать электронные устройства с батарейным питанием на ходу. Повербанки бывают разных размеров. Некоторые из них имеют большую емкость батареи и большие размеры, а некоторые достаточно малы, чтобы поместиться в ваших руках или карманах.
Кроме того, вы можете выбрать различные типы внешних аккумуляторов. Кроме того, размер и емкость аккумулятора являются двумя основными характеристиками, которые отличают блоки питания. Тем не менее, есть некоторые другие вещи, на которые следует обратить внимание при покупке повербанка.
Имея это в виду, вот основные типы USB-аккумуляторов:
Типы USB-аккумуляторов
1. Солнечные аккумуляторы
Эти типы аккумуляторов используют солнечную энергию для зарядки. Это возможно благодаря фотогальваническим элементам, которые преобразуют солнечный свет в источники энергии — для батарей Power Bank.
Аккумулятор на солнечной энергии
Однако вы можете заряжать эти аккумуляторы с помощью портативного зарядного устройства (USB), если вам кажется, что солнечная зарядка слишком медленная.
2. Беспроводные внешние аккумуляторы
Беспроводные внешние аккумуляторы — одно из последних достижений в технологии внешних аккумуляторов. Эти типы повербанков способны заряжать устройства без проводов.
Беспроводное зарядное устройство
Проще говоря, беспроводное зарядное устройство устанавливает соединение без USB-кабеля. Но устройство должно быть совместимо с беспроводной зарядкой; в противном случае это не сработает.
3. Стандартные блоки питания
Это наиболее распространенные или обычные блоки питания на рынке. Вы можете получить один в Интернете или в любом из ваших местных магазинов.
Стандартный блок питания
Также можно заряжать с помощью обычного зарядного устройства USB. После полной зарядки он может заряжать другие устройства с батарейным питанием, даже аккумулятор ноутбука.
Каковы возможности зарядки и тока Power Bank?
Токовая и зарядная емкости повербанков обычно разные. Повербанки предыдущего поколения имели небольшую емкость 1000 мАч. С другой стороны, последние устройства поставляются с огромными 25000 мАч или более.
Кроме того, самые последние повербанки выдают ток 2,5 А, что позволяет быстро заряжать их с помощью портативного зарядного устройства.
Аккумуляторы для внешних аккумуляторов
У всех внешних аккумуляторов есть одна общая черта: аккумуляторная батарея. Эти перезаряжаемые батареи вращаются вокруг литиевой технологии. В настоящее время в повербанках используются литий-ионные и литий-полимерные аккумуляторы.
Литий-ионные батареи могут хранить большое количество электрических зарядов в определенном объеме. Кроме того, он дешевле в производстве и имеет более длительный срок службы.
Современный литий-ионный аккумулятор
С другой стороны, литий-полимерные аккумуляторы недолговечны. Кроме того, производство таких батарей обходится дороже.
Независимо от типа батареи повербанки работают хорошо. Но вам нужно найти идеальный баланс между производительностью и стоимостью.
Как работает внешний аккумулятор?
Как мы упоминали ранее, существуют различные типы внешних аккумуляторов. Один из них включает в себя аккумулятор Ni-Cd. В этой схеме пакета аварийного зарядного устройства используются перезаряжаемые никель-кадмиевые аккумуляторы на 1,2 В для выдачи 4,8 В за счет размещения четырех таких элементов.
Структура никель-кадмиевой батареи
Кроме того, это делает эту схему зарядного устройства оптимальной для зарядки всех видов мобильных телефонов.
Однако, если вы создаете блок питания с литий-ионным аккумулятором на 3,7 В, напряжение может не подходить для зарядки аккумулятора сотового телефона с тем же параметром напряжения.
Почему? Потому что соединение двух одинаковых батарей создаст ситуацию, когда ячейки обмениваются энергией для достижения состояния равновесия. Таким образом, это означает, что обе стороны получат одинаковое количество заряда.
Вот пример:
Если вы полностью зарядите аккумулятор на 3,7 В примерно до 4,2 В, а затем используете его для зарядки мобильного телефона с разряженным аккумулятором на 3,3 В, обе стороны попытаются достичь уровня = (3,3 + 4,2). ) / 2 = 3,75 В путем обмена питанием.
Никель-кадмиевые батареи
Тем не менее, мы не можем рассматривать 3,75 В в качестве уровня полного заряда, поскольку для большинства мобильных телефонов для оптимальной зарядки требуется полный уровень заряда 4,2 В.
Внешний аккумулятор своими руками
Легко сделать простой самодельный аккумулятор своими руками, поэтому вам не нужно тратить деньги на его приобретение.
Мы использовали следующие компоненты, чтобы сделать этот блок питания своими руками:
18650 Литиевый элемент
Ползунковый переключатель

Повышающий преобразователь 3 В в 5 В
Модуль TP4056
Вот схема, которая поможет вам понять, как работает этот блок питания:
Схема блока питания
Источник: Wikimedia Commons
Аккумулятор — это первый компонент нашего блока питания DIY. Итак, мы использовали литий-ионный аккумулятор 18650 (18 мм в диаметре и 65 мм в высоту). Кроме того, эти элементы имеют разную емкость и перезаряжаются с выходным напряжением 3,7 В.
Затем мы подключили наш модуль TP4056 для осуществления метода зарядки постоянного зарядного устройства (CC).
Структура модуля TP4056

Источник: FreeSVG
Здесь зарядное устройство подает постоянный ток, увеличивая напряжение до тех пор, пока оно не достигнет предела.
После этого TP4056 подает напряжение, равное максимальному пределу ячейки, которое медленно снижается до нижнего порога тока — с 3% постоянного тока.
Кроме того, этот модуль имеет два светодиодных индикатора, в том числе:
Первый светодиод (L1) светится красным, когда блок питания заряжается
Второй светодиод (L2) горит синим, когда зарядка завершена
Кроме того, батарея в блоке питания обеспечивает только 3,7 В, а нам нужно было больше (до 5 В) для зарядки мобильного телефона.
Итак, мы подключили модуль платы повышающего преобразователя с 3 В на 5 В, что увеличило общее выходное напряжение блока питания до 5 В. Кроме того, модуль поставляется с универсальным портом USB «мама» (тип A). И у него есть индикатор, который загорается, когда есть ток от батареи.

Наконец, мы подключили ползунковый переключатель для включения/выключения питания портативного зарядного устройства.
Как сделать Power Bank в домашних условиях
Теперь, когда вы знакомы с тем, как работает Power Bank, пришло время научиться его делать.
Итак, вот шаги, которые вам необходимо выполнить:
Шаг 1: Подготовьте материалы
Вот материалы, которые вам понадобятся для сборки этой схемы:
18650 Литий-ионные аккумуляторы
Провода
Защитный чехол
ТП-4056
Паяльник
Повышающий модуль
Проволока для припоя
Шаг 2. Создание блока аккумуляторов
Перед созданием блока аккумуляторов убедитесь, что напряжение аккумуляторов одинаковое, особенно если вы используете два или более аккумуляторов.
После проверки напряжения используйте горячий клей или ленту, чтобы соединить батареи. Затем подключите соответствующие клеммы батареи (анод к аноду и катод к катоду) проводами. Наконец, используйте паяльник, чтобы закрепить провода.
Шаг 3. Создайте свою схему
Здесь вы подключаете отрицательную клемму (катод) батареи к отрицательной клемме повышающего модуля и TP-4056. Затем вы соединяете положительные клеммы (аноды) с клеммой +ve. Но это не все. Вы можете настроить выход повышающего модуля на 5 В с помощью потенциометра. Наконец, подключите порт USB к выходу повышающего модуля.
Шаг 4. Проверка и устранение неполадок
Теперь вы можете заряжать свое мобильное устройство.
Но есть небольшая загвоздка.
Эта схема заряжает только мобильные телефоны, которые потребляют менее 700 мА. Но, к счастью, вы можете легко решить эту проблему, сохранив печатную плату старого повербанка, предпочтительно с емкостью 10 000 мАч. Или вы можете использовать модуль повышающего преобразователя постоянного тока 0,9–5 В, 3–5 В для увеличения емкости.
Шаг 5: Завершающие штрихи
Установите новый 5-мм белый светодиод и нажмите кнопку с помощью паяльника на печатной плате блока питания. Тем самым вы добавляете завершающие штрихи.
Шаг 6. Закройте цепь
Наконец, не оставляйте цепь открытой. Следовательно, используйте защитный чехол, чтобы защитить вашу схему. Вы можете использовать прозрачные крышки или стандартный корпус повербанка.
Итак, вот как сделать простой внешний аккумулятор дома.
Final Words
В целом Power Bank представляет собой цифровой продукт с растущими функциями, которые позволяют пользователям часто использовать смартфоны. Кроме того, дополнительная мощность от блока питания может избавить вас от необходимости искать розетку переменного тока в определенных сценариях.
Однако постоянное использование внешнего аккумулятора может сократить время работы аккумулятора.
Вот почему мы написали эту статью, чтобы вы могли узнать, как сделать портативный блок питания своими руками в качестве запасного источника питания на случай чрезвычайных ситуаций. Более того, это делает повербанк крутым проектом.
Кроме того, при работе с литиевыми батареями следует учитывать качество работы и защиту батареи. Вот почему мы рекомендуем литий-ионные элементы 18650. Большинство этих ячеек имеют хорошую защиту, а также отличное качество.
На этом все заканчивается.
Если вам нужна дополнительная информация, свяжитесь с нами. Мы будем рады помочь.

источник питания — блок питания 5 В не включается автоматически при подаче тока > 100 мА
Задан вопрос
1 год, 6 месяцев назад
Изменено 1 год, 6 месяцев назад
Просмотрено 187 раз
\$\начало группы\$
В этом проекте я выключаю RaspberryPi Zero через блок питания USB 5 В, пожалуйста, взгляните на мой предыдущий вопрос: Блокировка тока от резервной батареи (3×1,5 В = 4,5 В), когда блок питания (5 В) включен моим таймером
Я использую TPl5110 в качестве таймера и 2xAA в качестве резервной батареи. Моя схема выглядит следующим образом:
Блок питания 10.000мАч, 5В, noname. РЕДАКТИРОВАТЬ: я проверил с потребительской службой Varta и, согласно даташитам большинства повербанков, им требуется минимальный ток 50 мА -> этот вопрос более универсальный, чем казалось изначально.
МОП-транзистор P представляет собой NDP6020 с низким значением Vth, не превышающим 2 В
Диод стандартный кремниевый 1N4001
Согласно данным производителя, блоку питания требуется не менее 50 мА для включения/оставания во включенном состоянии.
Я установил потенциометр таймера на 5 минут и убедился, что он работает.
Проблема в следующем: после первого цикла RPI0 больше не включается, так как (для 2-го и последующих циклов) ток 0 мА (измеренный мультиметром) потребляется от блока питания, когда выключатель снова срабатывает. Пояснение по запросу: при первом цикле питания потребляется ток 130 мА (если я включу блок питания вручную, нажав выключатель).
Видите ли вы изъян в этой простой схеме, которая не позволяет брать ток из блока питания при циклическом включении питания?
См. общую настройку здесь:
блок питания
MOSFET
силовая электроника
блоки питания
\$\конечная группа\$
10
\$\начало группы\$
Аккумуляторы, которые у меня есть, не обеспечивают питание, пока вы не нажмете кнопку.
Нажмите кнопку, и пока ток остается выше минимума, внешний аккумулятор остается включенным. Если потребляемый ток падает ниже минимального, то блок питания отключается, и вам нужно снова нажать кнопку.
Другими словами, измерьте напряжение на выходе повербанка. Я ожидаю, что вы обнаружите, что он равен нулю, когда Pi не включается. Если блок питания не выдает никакого напряжения, вы не сможете получить от него ток.
Вот почему один проект, над которым я работаю, обходит выход 5 В и подключается напрямую к ячейке в блоке питания. Чтобы снова включить блок питания, мне пришлось бы открыть корпус и добавить что-то, чтобы «нажать на кнопку», чтобы снова включить питание. Это означает дополнительную батарею (как у вас), модификации блока питания и провода, выходящие из блока питания.
Я решил, что проще пойти дальше и обойти 5-вольтовый выход и использовать литиевый элемент напрямую с моим собственным внешним регулятором.
Убедитесь, что вы подключились к правильной стороне цепи защиты от низкого напряжения для элемента (в блоке питания), если вы идете по этому пути.
\$\конечная группа\$
1
\$\начало группы\$
Проблема, согласно моему опыту, заключается не в потребляемой мощности, а в том, что выходной конденсатор внутри блока питания более чем способен управлять вашей цепью после первоначальной нагрузки, блок питания не определяет потребление тока и отключается,
Один из способов решить вашу проблему Если вас не волнует потеря мощности, это добавить 50 Ом 0,5 Вт резистор на выходе блока питания, параллельно вашей нагрузке (схеме)
\$\конечная группа\$
\$\начало группы\$
Пообщавшись с инженером по применению из VARTA Consumer Electronics, я могу сделать следующие выводы:
Автозапуск внешних аккумуляторов при подаче тока около 50 мА (параллельный резистор 100 Ом)
Блоки питания разряжаются только до -5°C и могут заряжаться при температуре около 3°C, поэтому блоки питания могут не подойти мне в этом проекте на открытом воздухе.
