В чем разница между переменным током и постоянным?

Происхождение

Разница между AC и DC заключается в их происхождении. Постоянный ток можно получить из гальванических элементов, например, батареек и аккумуляторов.

Также его можно получить с помощью динамомашины – это устаревшее название генератора постоянного тока. Кстати с их помощью генерировалась энергия для первых электросетей. Мы об этом говорили в статье об открытиях Николы Тесла, в заметках о войне идей между Теслой и Эдисоном. Позже так называли небольшие генераторы для питания велосипедных фар.

Переменный ток добывают также с помощью генераторов, в наше время в основном трёхфазных.

Также и то и другое напряжение можно получить с помощью полупроводниковых преобразователей и выпрямителей. Так вы можете выпрямить переменный ток или получить его же, преобразовав постоянный.

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин «электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали – остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Чем постоянный ток отличается от переменного и как преобразовывается?

Постоянный ток.

Постоянный ток — характеризует движение частиц в определенном направлении, его напряжение или сила имеют одно и то же значение. Источниками постоянного тока могут выступать: аккумуляторы, батарейки или генераторы, где он выпрямляется за счет коллектора. Постоянный ток применяется часто, с ним работают: бытовые приборы, зарядные устройства, его применяют в двигателях и аккумуляторах.

Переменный ток.

Чаще всего используется переменный ток, по величине и направлению он постоянно изменяется, с равными промежутками времени. Переменный ток может быть однофазным и многофазным. Для выработки переменного тока используют генераторы. Он используется в: радио, телевидении, телефонии, широко применяется в промышленности.

Преобразование.

В розетках мы получаем переменный ток, но электрическим приборам необходим — постоянный.

Для преобразования одного вида в другой используются специальные выпрямители. Преобразование может происходить как из переменного в постоянный ток, так и наоборот.

Выработка тока.

Генератор постоянного и переменного тока.

Генератор превращает механическую энергию в электрическую энергию. Тот ток, который получается после такого процесса, бывает постоянным и переменным. Устройство генератора постоянного тока простое и понятное, оно состоит из неподвижного статора, имеющего вращающийся ротор, и оснащено дополнительной обмоткой. Благодаря движениям ротора происходит выработка электрического тока. За счет действий ротора, совершаемых в магнитном поле, генератор переменного тока дает энергию. Главное преимущество такого генератора, это быстрое вращение движущего элемента. Скорость ротора быстрее в сравнении с генератором переменного тока.

Синхронный и асинхронный генератор.

Генератор переменного тока разделяют на синхронный и асинхронный. Их отличие, это возможности, которые они предоставляют. Конструкция синхронного генератора намного сложнее, чем в асинхронном. Он производит ток более чистый, пусковые загрузки переносятся легко. Такие конструкции подключают к технике, которая переносит перепады напряжения не очень хорошо.

Что касается асинхронных генераторов, то конструкция намного проще, из-за этого они легко справляются с короткими замыканиями.

Их часто используют для питания техники сварочного типа и электрических инструментов. Высокоточную технику к такому устройству подключать не нужно.

Однофазный и трехфазный генератор.

Во внимание обязательно стоит брать характеристику тока, который вырабатывается. Однофазный генератор работает на 220В, а вот трехфазный 380 В

Любой покупатель, должен это знать и при покупке такой конструкции обращать на это внимание. Однофазные модели можно встретить в бытовых нуждах, для такого назначения они используются часто. А вот трехфазные генераторы питают энергией большие объекты, здания, сооружения, деревня и поселки.

Какими должны быть розетки

Размеры розеток, их тип, материал, из которого они изготовлены, зависят в первую очередь от назначения розеток, токов и напряжений, на которые они рассчитаны. Устройства, работающие при постоянном напряжении, имеют полярные вилки. Поэтому и розетки для них должны быть полярными. Тогда даже неопытный пользователь не сможет перепутать, где «+» и «–».

Переменный ток в цепи представляет собой электрический поток заряженных частиц, направление и скорость которых периодически изменяется во времени по определенному закону.

Инструкция

Обратитесь к общему понятию переменного тока в электрической цепи, описанному в школьном учебнике. Там вы увидите, что переменный ток – это электрический ток, значение которого меняется по синусоидальному или косинусоидальному закону. Это означает, что величина силы тока в сети переменного тока изменяется по закону синуса или косинуса. Собственно говоря, это отвечает тому току, что течет в бытовой электрической сети. Однако синусоидальность тока не является общим определением переменного тока и не до конца объясняет природу его протекания.

Нарисуйте на листе бумаги график синусоиды. По данному графику видно, что значение самой функции, выражаемой силой тока в данном контексте, изменяется от положительного значения к отрицательному. Причем время, через которое происходит смена знака, всегда одно и то же.

Это время называется периодом колебаний тока, а обратная ко времени величина – частотой переменного тока. Например, частота переменного тока бытовой сети составляет 50 Гц.

Обратите внимание на то, что обозначает смена знака функции физически. На самом деле, это означает лишь то, что в какой-то момент времени ток начинает течь в противоположную сторону

Причем, если закон изменения синусоидальный, то смена направления движения происходит не скачком, а с постепенным торможением. Отсюда и понятие переменного тока, и главное отличие его от постоянного, который всегда течет в одном и том же направлении и имеет постоянную величину. Как известно, направление тока задается направлением положительно заряженных частиц в цепи. Таким образом, в цепи переменного тока заряженные частицы через определенное время изменяют направление своего движения на противоположное.

Почему переменный ток опаснее постоянного

В войне токов, чтобы не потерпеть убытки и финансовый крах от внедрения и использования идей Теслы, Эдисон публично демонстрировал, как переменный ток убивает животных. Случай, когда какой-то американский гражданин погиб от удара переменным током, был очень подробно и широко освещен в прессе.

Для человека переменный ток в общем случае действительно опаснее постоянного. Хотя всегда нужно учитывать величину тока, его частоту, напряжение, сопротивление человека, которого бьет током. Рассмотрим эти нюансы:

  1. Переменный ток частотой 50 Герц в три-четыре раза опаснее для жизни, чем постоянный ток. Если частота тока более 1000 Герц, то он считается менее опасным.
  2. При напряжениях около 400-600 Вольт переменный и постоянный токи считаются одинаково опасными. При напряжении более 600 Вольт более опасен постоянный ток.
  3. Переменный ток в силу своей природы и частоты сильнее возбуждает нервы, стимулируя мышцы и сердце. Именно поэтому он несет большую опасность для жизни.

С каким бы током вы не работали, соблюдайте осторожность и будьте бдительны! Берегите себя и свои нервы, а также помните: сделать это эффективно поможет профессиональный студенческий сервис с лучшими экспертами. {SOURCE}

{SOURCE}

Преобразование

Понятно, что в розетках мы получаем переменный ток. Но часто для электрических приборов необходим постоянный вид. Для этой цели служат специальные выпрямители. Процесс состоит из следующих действий:

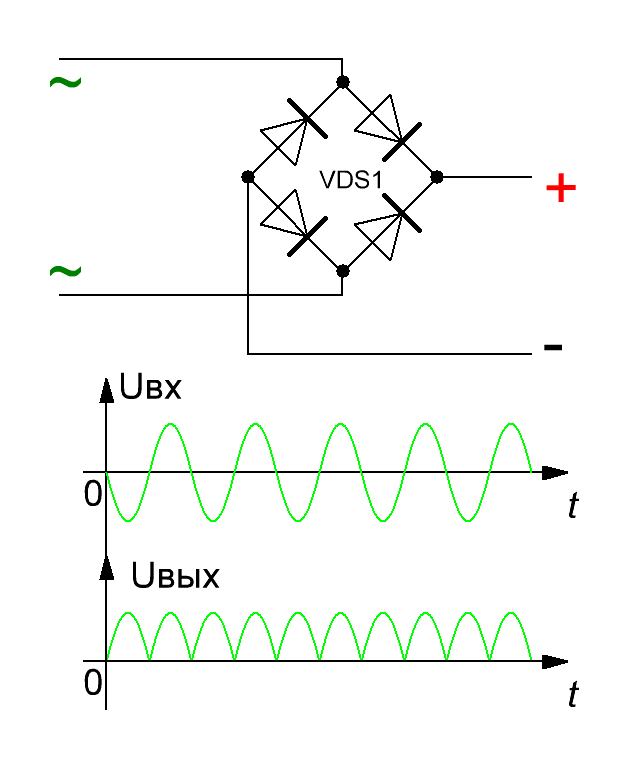

  • подключение моста с четырьмя диодами, имеющих необходимую мощность;
  • подключение фильтра или конденсатора на выход с моста;

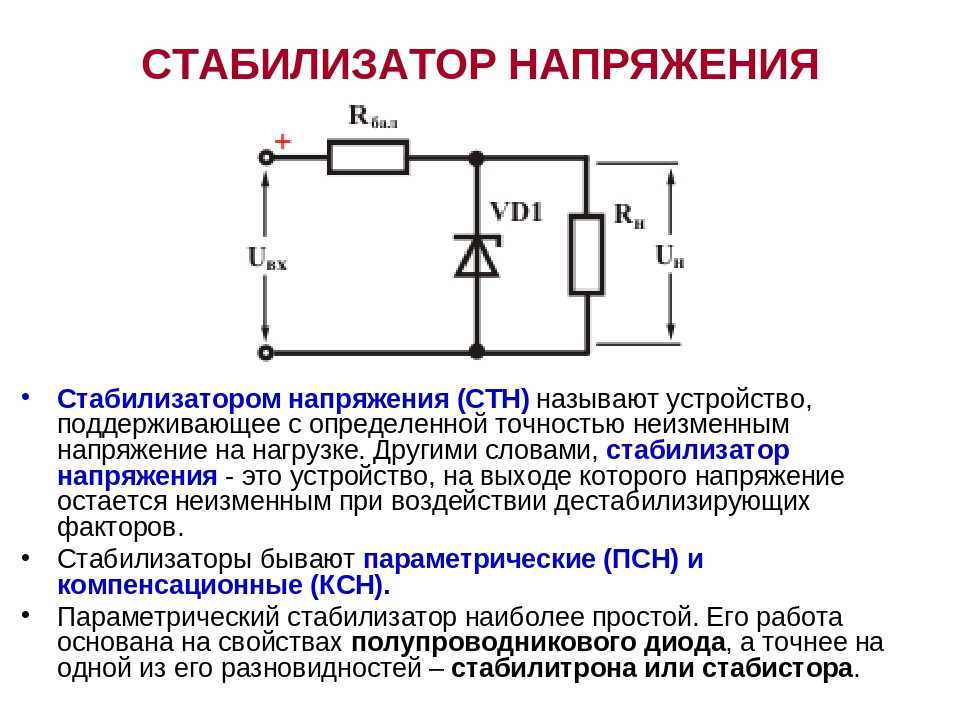

  • подключение стабилизаторов напряжения для уменьшения пульсаций.

Преобразование может происходить как из переменного в постоянный ток, так и наоборот. Но последний случай будет реализовать значительно труднее. Потребуются инверторы, которые, помимо прочего, стоят совсем недешево.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Чем обосновано разнообразие электротоков

У многих может возникнуть вполне обоснованный вопрос – зачем использовать такое разнообразие электротоков, если можно выбрать один и сделать его стандартным? Все дело в том, что не каждый вид электротока подходит для решения той или иной задачи.

В качестве примера приведем условия, при которых использовать постоянное напряжение будет не только не выгодно, ни и иногда невозможно:

  • задача передачи напряжения на расстояния проще реализовывается для переменного напряжения;
  • преобразовать постоянный электроток для разнородных электроцепей, у которых неопределенный уровень потребления, практически невозможно;
  • поддерживать необходимый уровень напряжения в цепях постоянного электротока значительно сложнее и дороже, чем переменного;
  • двигатели для переменного напряжения конструктивно проще и дешевле, чем для постоянного. В данном пункте необходимо заметить, что у таких двигателей (асинхронных) высокий уровень пускового тока, что не позволяет их использовать для решения определенных задач.

Теперь приведем примеры задач, где более целесообразно использовать постоянное напряжение:

  • чтобы изменить скорость вращения асинхронных двигателей требуется, изменить частоту питающей электросети, что требует сложного оборудования. Для двигателей, работающих от постоянного электротока, достаточно изменить напряжение питания. Именно поэтому в электротранспорте устанавливают именно их;
  • питание электронных схем, гальванического оборудования и многих других устройств также осуществляется постоянным электротоком;
  • постоянное напряжение значительно безопаснее для человека, чем переменное.

Исходя из перечисленных выше примеров, возникает необходимость в использовании различных видов напряжения.

{SOURCE}

Энергия и мощность в электротехнике

В электротехнике существуют еще и такие понятия, как энергия и мощность. связанные с законом Ома. Сама энергия существует в механической, тепловой, ядерной и электрической форме. В соответствии с законом сохранения энергии, ее невозможно уничтожить или создать. Она может лишь преобразовываться из одной формы в другую. Например, в аудиосистемах осуществляется преобразование электроэнергии в звук и теплоту.

Любые электрические приборы потребляют определенное количество энергии на протяжении установленного промежутка времени. Эта величина индивидуальна для каждого прибора и представляет собой мощность, то есть объем энергии, который может потребить тот или иной прибор. Этот параметр вычисляется по формуле P=IxU. единицей измерения служит ватт. Он означает перемещение одного ампера одним вольтом через сопротивление в один ом.

Таким образом, основы электротехники для начинающих помогут на первых порах разобраться с основными понятиями и терминами. После этого будет значительно легче использовать полученные знания на практике.

Что такое электрический ток?

Электрическим током называют постоянную или переменную величину, которая возникает на основе направленного или упорядоченного движения, создаваемого заряженными частицами — в металлах это электроны, в электролите — ионы, а в газе — и те, и другие. Иными словами, говорят, что электрический ток «течет» по проводам.

Таблица величин

Некоторые ошибочно полагают, что каждый заряженный электрон двигается по проводнику от источника до потребителя. Это не так. Он лишь передает заряд на соседние электроны, сам оставаясь на месте. Т.е. его движение хаотично, но микроскопично. Ну а уже сам заряд, двигаясь по проводнику, достигает потребителя.

Электрический ток имеет такие параметры измерения, как: напряжение, т.е. его величина, измеряющаяся в вольтах (В) и сила тока, которая измеряется в амперах (А)

Что очень важно, при трансформации, т.е. уменьшении или увеличении при помощи специальных устройств, одна величина воздействует на другую обратно пропорционально

Это значит, что уменьшив напряжение посредством обычного трансформатора, добиваются увеличения силы тока и наоборот.

История

Компания Томаса Эдисона, которая называлась «Эдисон Электрик Лайт», была основана в конце 70-х годов XIX века. Тогда, во времена свечей, керосиновых ламп и газового освещения лампы накаливания, выпускаемые Эдисоном, могли работать непрерывно 12 часов. И хотя сейчас этого может показаться до смешного мало — это был настоящий прорыв. Но уже в 1880-е годы компания смогла не только запатентовать производство и передачу постоянного тока по трехпроводной системе (это были «ноль», «+110 В» и «-110 В»), но и представить лампу накаливания с ресурсом в 1200 часов.

Никола Тесла

Именно тогда и родилась фраза Томаса Эдисона, которая впоследствии стала известна всему миру, — «Мы сделаем электрическое освещение настолько дешевым, что только богачи будут жечь свечи».

Ну а уже к 1887-му в Соединенных Штатах успешно функционирует больше 100 электростанций, которые вырабатывают постоянный ток и где используется для передачи именно трехпроводная система, которая применяется в целях хотя бы небольшого снижения потерь электроэнергии.

А вот ученый в области физики и математики Джордж Вестингауз после ознакомления с патентом Эдисона нашел одну очень неприятную деталь — это была огромная потеря энергии при передаче. В то время уже существовали генераторы переменного тока, которые не пользовались популярностью по причине оборудования, которое бы на подобной энергии работало. В то время талантливый инженер Никола Тесла еще работал у Эдисона в компании, но однажды, когда ему было в очередной раз отказано в повышении зарплаты, Тесла не выдерживал и ушел работать к конкуренту, которым являлся Вестингауз. На новом месте Никола (в 1988 году) создает первый прибор учета электроэнергии.

Именно с этого момента и начинается та самая «война токов».

Графические изображения

Благодаря применению графического метода, можно получить наглядное представление динамических изменений различных величин. Ниже приведен график изменения напряжения с течением времени для гальванического элемента 3336Л (4,5 В).

Горизонтальная ось отображает время, вертикальная – напряжение

Как видим, график представляет собой прямую линию, то есть напряжение источника остается неизменным.

Теперь приведем график динамики изменения напряжения в течение одного цикла (полного оборота рамки) работы генератора,.

Горизонтальная ось отображает угол поворота в градусах, вертикальная — величину ЭДС (напряжение)

Для наглядности покажем начальное положение рамки в генераторе, соответствующее начальной точке отчета на графике (0°)

Начальное положение рамки

Обозначения:

  • 1 – полюса магнита S и N;
  • 2 – рамка;
  • 3 – направление вращения рамки;
  • 4 – магнитное поле.

Теперь посмотрим, как будет изменяться ЭДС в процессе одного цикла вращения рамки. В начальном положении ЭДС будет нулевым. В процессе вращения эта величина начнет плавно возрастать, достигнув максимума в момент, когда рамка будет под углом 90°. Дальнейшее вращение рамки приведет к снижению ЭДС, достигнув минимума в момент поворота на 180°.

Продолжая процесс, можно увидеть, как электродвижущая сила меняет направление. Характер изменений поменявшей направление ЭДС будет таким же. То есть она начнет плавно возрастать, достигнув пика в точке, соответствующей повороту на 270°, после чего будет снижаться, пока рамка не завершит полный цикл вращения (360°).

Если график продолжить на несколько циклов вращения, мы увидим характерную для переменного электротока синусоиду. Ее период будет соответствовать одному обороту рамки, а амплитуда – максимальной величине ЭДС (прямой и обратной).

Теперь перейдем к еще одной важной характеристике переменного электротока – частоте. Для ее обозначения принята латинская буква «f», а единица ее измерения – герц (Гц)

Этот параметр отображает количество полных циклов (периодов) изменения ЭДС в течение одной секунды.

Определяется частота по формуле: . Параметр «Т» отображает время одного полного цикла (периода), измеряется в секундах. Соответственно, зная частоту, несложно определить время периода. Например, в быту используется электроток с частотой 50 Гц, следовательно, время его периода будет две сотых секунды (1/50=0,02).

Сварка с применением постоянного тока

Сварочные аппараты на постоянке поддерживает 2 режима работы — процесс соединения с прямой и обратной полярностью. Пользуясь такими установками необходимо регулярно следить за их режимом работы, так как одни металлы схватываются на прямой, а другие на обратной полярности.

Наиболее широко применяется прямая полярность. Сварной кратер получается глубоким и узким. Подача тепла уменьшается, скорость прохода увеличивается. Применяется для нарезки металла, имеет стабильную дугу, в результате образуется качественное соединение. Используется во время работы со сталью, толщиной от 4 мм. Большинство материалов свариваются именно на прямой полярности.

Обратная полярность применяется для соединения тонких металлов средней толщины. Электросварочный шов не глубокий, но достаточно широкий. При этой полярности нельзя пользоваться электродами, которые чувствительны к перегреву.

Основными достоинствами сварки с постоянным напряжением является:

  1. Отсутствие брызг расплавленного металла.
  2. Устойчивость дуги электрического тока.

Источники ЭДС

Источники электротока любого рода бывают двух видов:

  • первичные, с их помощью происходит генерация электроэнергии путем превращения механической, солнечной, тепловой, химической или другой энергии в электрическую;
  • вторичные, они не генерируют электроэнергию, а преобразуют ее, например, из переменной в постоянную или наоборот.

Единственным первичным источником переменного электротока является генератор, упрощенная схема такого устройства показана на рисунке.

Упрощенное изображение конструкции генератора

Обозначения:

  • 1 – направление вращения;
  • 2 – магнит с полюсами S и N;
  • 3 – магнитное поле;
  • 4 – проволочная рамка;
  • 5 – ЭДС;
  • 6 – кольцевые контакты;
  • 7 – токосъемники.

Чем постоянный ток отличается от переменного и каков его путь от источника до потребителя?

Итак, переменным называют ток, способный меняться по направлению и величине в течение определенного времени

Параметры, на которые при этом обращают внимание, это частота и напряжение. В России в бытовых электрических сетях подают переменный ток, имеющий напряжение 220 В и частоту 50 Гц

Частота переменного тока — это количество изменений направления частиц определенного заряда за секунду. Получается, что при 50 Гц он меняет свое направление пятьдесят раз, в чем постоянный ток отличается от переменного.

Его источником являются розетки, к которым подключают бытовые приборы под различным напряжением.

Переменный ток начинает свое движение от электрических станций, где имеются мощные генераторы, откуда он выходит с напряжением от 220 до 330 кВ. Далее переходит в трансформаторные подстанции, которые находятся вблизи домов, предприятий и остальных конструкций.

В подстанции ток попадает под напряжением 10 кВ. Там он преобразовывается в трехфазное напряжение 380 В. Иногда с таким показателем ток переходит непосредственно на объекты (где организовано мощное производство). Но в основном его снижают до привычных во всех домах 220 В.

Отличия электродов постоянного тока и переменного

Электроды условно не различаются. Но постоянный поток энергии не подходит для соединения переменным током. Электросварочные материалы, которые рассчитаны для переменки, успешно применяются и для электросварки с помощью постоянного электричества. Образующиеся электроды эксперты называют универсальными.

Универсальные электроды характеризуются:

  • Хорошей и стабильной дугой, которая даже повторно легко зажигается.
  • Объемной выработкой работы.
  • Высокой рентабельностью.
  • Небольшой степенью разбрызгивания.
  • Хорошим отделением примесей.
  • Возможностью доброкачественно сварить загрязненные, окисленные, ржавые и влажные материалы.
  • Простейшими требованиями к устройству и работнику.

Особенностью универсальных электросварочных электродов является, возможность изготавливать соединение металлических изделий, даже если присутствует большое расстояние между частями металлов. Они отлично подходят для электросварки коротких швов и точечного прихвата.

Сравнивая сварку на постоянном и переменном напряжении, преимуществ больше у аппаратов с постоянным потоком энергии. Экономятся сварные материалы, так как разбрызгивание минимальное. Постоянку просто и легко использовать в работе, применяется для тонкостенных изделий. Воздействие погодных условий не влияет на устойчивость дуги, обеспечивая высокую производительность. Все участки на сооружении провариваются, в итоге специалист получает качественный и аккуратный рубец.

Устройство с переменкой обеспечивает хорошее качество соединения, простоту и удобство сварочного процесса. Оборудование, которое работает на данном виде напряжения стоит намного дешевле.

Основным различием переменного и постоянного электричества является то, что на электрод во время работы подается ток или переменно с частотой 50 Гц или постоянно. В конструкции сварочного аппарата постоянного потока есть выпрямители в виде диодов, которые выпрямляют электричество на выходе и создают знакопостоянное пульсирующее значение. Современные полупроводниковые выпрямители гарантируют высокую результативность и высокий показатель полезного действия. Следовательно, более качественная сварка получится с применением постоянного потока. Как показала практика, электроды переменки — прошлый век.

Сварочный ток — самый главный параметр, от которого зависит качественное соединение. Подбирать диаметр электрода необходимо с учетом толщины металла. И отталкиваясь от его диаметра, выставляется электричество. Эту информацию можно найти на упаковке. Точных и конкретных настроек напряжения нет — каждый мастер ориентируется на свои чувства и выставляет нужный параметр напряжения.

В специальных магазинах очень широкий выбор электродов для дуговой электросварки

Покупая, обращайте внимание на качество продукции и наличие лицензии

Основные токовые величины

При возникновении в цепи электрического тока, происходит постоянный перенос заряда через поперечное сечение проводника. Величина заряда, перенесенная за определенную единицу времени, называется силой тока. измеряемой в амперах .

Для того чтобы создать и поддерживать движение заряженных частиц, необходимо воздействие силы, приложенной к ним в определенном направлении. В случае прекращения такого действия, прекращается и течение электрического тока. Такая сила получила название электрического поля, еще она известна как напряженность электрического поля. Именно она вызывает разность потенциалов или напряжение на концах проводника и дает толчок движению заряженных частиц. Для измерения этой величины применяется специальная единица – вольт. Существует определенная зависимость между основными величинами, отраженная в законе Ома, который будет рассмотрен подробно.

Важнейшей характеристикой проводника, непосредственно связанной с электрическим током, является сопротивление. измеряемое в омах. Данная величина является своеобразным противодействием проводника течению в нем электрического тока. В результате воздействия сопротивления происходит нагрев проводника. С увеличением длины проводника и уменьшением его сечения, значение сопротивления увеличивается. Величина в 1 Ом возникает, когда разность потенциалов в проводнике составляет 1 В, а сила тока – 1 А.

Данный закон относится к основным положениям и понятиям электротехники. Он наиболее точно отражает зависимость между такими величинами, как сила тока, напряжение, сопротивление и мощность. Определения этих величин уже были рассмотрены, теперь нужно установить степень их взаимодействия и влияния друг на друга.

Для того чтобы вычислить ту или иную величину, необходимо воспользоваться следующими формулами:

  1. Сила тока: I = U/R (ампер).
  2. Напряжение: U = I x R (вольт).
  3. Сопротивление: R = U/I (ом).

Зависимость этих величин, для лучшего понимания сути процессов, часто сравнивается с гидравлическими характеристиками. Например, внизу бака, наполненного водой, устанавливается клапан с примыкающей к нему трубой. При открытии клапана вода начинает течь, поскольку существует разница между высоким давлением в начале трубы и низким – на ее конце. Точно такая же ситуация возникает на концах проводника в виде разности потенциалов – напряжения, под действием которого электроны двигаются по проводнику. Таким образом, по аналогии, напряжение представляет собой своеобразное электрическое давление.

Силу тока можно сравнить с расходом воды, то есть ее количеством, протекающим через сечение трубы за установленный период времени. При уменьшении диаметра трубы уменьшится и поток воды в связи с увеличением сопротивления. Этот ограниченный поток можно сравнить с электрическим сопротивлением проводника, удерживающим поток электронов в определенных рамках. Взаимодействие тока, напряжения и сопротивления аналогично гидравлическим характеристикам: с изменением одного параметра, происходит изменение всех остальных.

Основные отличия между электрическими машинами постоянного и переменного тока

Электродвигатели постоянного тока используют графитовые щетки и коллекторный узел для смены направления тока и, соответственно, полярности магнитного поля во вращающемся роторе. Именно это взаимодействие между вращающимся ротором и неподвижным постоянным магнитным полем статора и приводит машину в движение.

По данным от maxon motors, электрические машины постоянного тока имеют ограничения по времени эксплуатации коллекторно-щеточного, срок службы которого составляет в среднем 1000 – 1500 часов. При перегрузке срок службы составляет менее 100 часов, а при нормальных (номинальных) условиях эксплуатации может достигать и 15 000 часов. Скорость вращения таких машин ограничена процессами коммутации в коллекторно-щеточном узле и не превышает 10 000 об/мин.

Электрические машины постоянного напряжения имеют хорошую надежность и легкую управляемость, но страдают довольно приличными потерями. КПД снижается из-за сопротивления в обмотках, вихревых токов, потерь в щеточно-коллекторном узле.

Асинхронные электродвигатели используют другой принцип – на катушки статора подается переменное напряжение, которое создает вращающееся магнитное поле, а магнитное поле ротора индуцируется магнитным полем статора. Таким образом получается, что ротор как – бы пытается «догнать статор» . Еще одним видом машин переменного напряжения являются синхронные электродвигатели. Они используют немного другой принцип работы – катушки статора все так же запитываются переменным напряжением, а в ротор через контактные кольца подается постоянный ток (или используют постоянные магниты). Таким образом, магнитные поля статора и ротора сцепляются и машина вращается. Синхронный электродвигатель имеет жесткую механическую характеристику и скорость вращения ротора соответствующую скорости вращения магнитного поля статора в отличии от асинхронных машин, в которых присутствует скольжение (разница между скоростью вращения магнитного поля статора и реальной скоростью ротора).

Электродвигатели переменного тока предназначены для работы с определенной точкой на механической характеристике. Эта точка соответствует максимальной производительности двигателя. При работе в другой точке механической характеристики КПД машины резко снизится. Асинхронные электродвигатели переменного тока потребляют дополнительную энергию для создания магнитного поля путем индукции тока в роторе. Следовательно, двигатели переменного тока менее эффективны, чем двигатели постоянного тока. Фактически, машина постоянного тока на 30% эффективнее машины переменного тока из-за того.

перевод на английский, синонимы, антонимы, примеры предложений, значение, словосочетания

Используйте только переменный ток из стандартной настенной розетки.

Only use AC power that is provided by a standard wall outlet.

Переменный ток или постоянный.

Alternating current or direct current .

Это как переключить переменный ток на постоянный.

It’ll be like turning an alternating current into a direct current .

Если все пойдет хорошо, то… это создаст электрический ток в кольце… переменный ток, с той же частотой, как Бета ритмы человеческого мозга.

If all goes well, it… should set up an electric current in the coil. .. alternating on much the same frequency as the Beta rhythms of the human brain.

Он поручил своим исследователям разработать электрический стул используя переменный ток Вестингауза и рекомендовал его для казни преступников.

He got his researchers to develop an electric chair using Westinghouse’s AC system and recommended it to be used to kill criminals, the electric chair was born.

Радиочастотный ток-это переменный ток очень высокой частоты.

RF current is an alternating current of very high frequency.

Энергия, создаваемая фотоэлектрическими элементами, является постоянным током и должна быть преобразована в переменный ток, прежде чем ее можно будет использовать в домашнем хозяйстве.

The energy created by photo — voltaic cells is a direct current and has to be converted to alternating current before it can be used in a household.

Чем ниже импеданс, тем легче переменный ток может проходить через конденсатор.

The lower the impedance, the more easily alternating currents can be passed through the capacitor.

Между тем, G trim получает галогенные фары, систему брелоков, ручной переменный ток, единственные задние раздвижные двери в качестве стандартных функций.

Meanwhile, the G trim gets Halogen headlamps, key fob system, manual AC, single power rear sliding doors as standard features.

Переменный ток создает цикл, притягивающий и расслабляющий пружину, чтобы создать скорость и крутящий момент для привода клипсатора через гребенку.

Alternating current creates a cycle attracting and relaxing to a spring to create the speed and torque to drive the clipper cutter across the combing blade.

Некоторые исследования включают реакцию кожи человека на переменный ток, в том числе недавно умерших тел.

Some studies include the human skin’s response to alternating current , including recently deceased bodies.

Знакомые примеры колебаний включают качающийся маятник и переменный ток.

Familiar examples of oscillation include a swinging pendulum and alternating current .

Переменный ток, протекающий взад и вперед в антенне, создаст колебательное магнитное поле вокруг проводника.

An alternating current flowing back and forth in an antenna will create an oscillating magnetic field around the conductor.

Пульсации и переменный ток в основном нагревают корпус конденсатора.

Ripple and AC currents mainly warms the capacitor body.

Переменный ток находится там, где момент качки M’ не изменяется при изменении коэффициента подъемной силы, т. е.

The AC is where the pitching moment M’ does not vary with a change in lift coefficient, i.e.,.

Переменный ток в катушке производит соответствующее движение диафрагмы приемника, воспроизводя исходные звуковые волны, присутствующие в передатчике.

The varying current in the coil produces a corresponding movement of the receiver’s diaphragm, reproducing the original sound waves present at the transmitter.

В качестве альтернативы можно использовать переменный ток на частоте, достаточно высокой, чтобы реактивное сопротивление конденсатора было намного меньше, чем ESR.

Alternatively an alternating current at a frequency high enough that the capacitor’s reactance is much less than the ESR can be used.

В этом смысле импеданс является мерой способности конденсатора пропускать переменный ток и может быть использован как закон Ома.

In this sense impedance is a measure of the ability of the capacitor to pass alternating currents and can be used like Ohm’s law.

Деньги, которые Тесла зарабатывал на лицензировании своих патентов на переменный ток, сделали его независимым богачом и дали ему время и средства, чтобы преследовать свои собственные интересы.

The money Tesla made from licensing his AC patents made him independently wealthy and gave him the time and funds to pursue his own interests.

Пытаясь придумать лучший способ генерировать переменный ток, Тесла разработал паровой генератор возвратно-поступательного движения.

Trying to come up with a better way to generate alternating current , Tesla developed a steam powered reciprocating electricity generator.

Среди систем, предложенных несколькими американскими и европейскими компаниями, были двухфазный и трехфазный переменный ток, высоковольтный постоянный ток и сжатый воздух.

Among the systems proposed by several US and European companies were two — phase and three — phase AC, high — voltage DC, and compressed air.

Переменный ток и импульсный ток также возможны, но редко используются.

Alternating current and pulsed current is also possible but rarely used.

Переменный ток имеет усредненную по времени скорость изменения, которая пропорциональна частоте, это вызывает увеличение индуктивного сопротивления с частотой.

An alternating current has a time — averaged rate — of — change that is proportional to frequency, this causes the increase in inductive reactance with frequency.

Эдисон высказал мнение, что переменный ток не работает, а высокое напряжение опасно.

Edison expressed views that AC was unworkable and the high voltages used were dangerous.

Импеданс-это мера способности конденсатора пропускать переменный ток.

Impedance is a measure of the ability of the capacitor to pass alternating currents .

Индукционная катушка производит прерывистый высоковольтный переменный ток от источника постоянного тока низкого напряжения.

An induction coil produces an intermittent high — voltage alternating current from a low — voltage direct current supply.

Конденсаторы выступают в качестве локального резерва для источника питания постоянного тока и пропускают переменный ток от источника питания.

The capacitors act as a local reserve for the DC power source, and bypass AC currents from the power supply.

Переменный ток имеет усредненную по времени скорость изменения, которая пропорциональна частоте, это вызывает увеличение индуктивного сопротивления с частотой.

An alternating current has a time — averaged rate — of — change that is proportional to frequency, this causes the increase in inductive reactance with frequency.

Применяя многофазный переменный ток к полюсам, пластина полюса индуцирует вихревые токи в движущуюся пластину и может использоваться для ускорения или торможения автомобиля.

By applying a multiphase alternating current to the poles, the pole plate induces eddy currents into the moving plate and can be used to accelerate or brake the car.

Электрические нагрузки, потребляющие переменный ток, потребляют как реальную мощность, так и реактивную мощность.

Electrical loads consuming alternating current power consume both real power and reactive power.

Некоторые из этих систем — например, для физических лабораторий-генерируют постоянный ток, другие могут генерировать переменный ток. В некоторых номерах установлены отдельные двигатели и генераторы.

Some of these systems — eg for physics labs — generate DC, others might generate AC. Some have separate motors and generators.

Оба типа вращающихся машин создают вращающееся магнитное поле, которое индуцирует переменный ток в катушках статора.

Both types of rotating machine produce a rotating magnetic field that induces an alternating current in the coils in the stator.

После вторичной обмотки индуктора или трансформатора высокочастотный переменный ток выпрямляется и фильтруется для получения выходного напряжения постоянного тока.

After the inductor or transformer secondary, the high frequency AC is rectified and filtered to produce the DC output voltage.

Переменный ток — это любой ток, который многократно меняет направление; почти всегда он принимает форму синусоидальной волны.

Alternating current is any current that reverses direction repeatedly; almost always this takes the form of a sine wave.

Традиционно, электричество постоянного тока, генерируемое из солнечных фотоэлектрических батарей, должно быть преобразовано в переменный ток для зданий, в среднем с потерей 10% во время преобразования.

Traditionally, DC generated electricity from solar PV must be converted to AC for buildings, at an average 10% loss during the conversion.

В передатчике электронный генератор генерирует синусоидальный переменный ток радиочастоты; это несущая волна.

In the transmitter, an electronic oscillator generates a sinusoidal alternating current of radio frequency; this is the carrier wave.

Драйвер усилителя формы волны должен быть способен выдавать высокий переменный ток для создания магнитного поля.

The waveform amplifier driver must be able to output high AC current to produce the magnetic field.

Они представляют собой переменный ток, который может быть использован для питания нагрузки.

These represent alternating current which can be used to power a load.

Постоянный ток может быть преобразован в переменный ток через инвертор.

Direct current may be converted into alternating current via an inverter.

Переменный ток редко используется с GMAW; вместо этого используется постоянный ток, и электрод обычно положительно заряжен.

Alternating current is rarely used with GMAW; instead, direct current is employed and the electrode is generally positively charged.

Переменный ток в проводнике создает переменное магнитное поле внутри и вокруг проводника.

An alternating current in a conductor produces an alternating magnetic field in and around the conductor.

Переменный ток может также индуцироваться в проводнике за счет переменного магнитного поля в соответствии с законом индукции.

An alternating current may also be induced in a conductor due to an alternating magnetic field according to the law of induction.

Его патенты на переменный электрический ток и его распределение помогло становлению индустрии коммерческого электричества.

His patents on alternating electrical currents and distribution helped establish the commercial electricity industry.

Вы используете для зарядки переменный или постоянный ток?

Are you using alternate or direct current to charge it?

На этом этапе пользователи могут либо хранить этот постоянный ток в батареях для последующего использования, либо использовать инвертор переменного/постоянного тока для немедленного использования.

At this point, users can choose to either store this direct current in batteries for later use, or use an AC/DC inverter for immediate use.

По сути, это преобразует постоянный ток в переменный перед подачей на удвоитель напряжения.

In effect, this converts the DC to AC before application to the voltage doubler.

Это индуцировало переменный электрический ток в катушках провода, расположенных рядом.

This induced alternating electric current in the wire coils located adjacent.

Пульсационный ток представляет собой периодическую несинусоидальную форму сигнала, полученную от источника питания переменного тока, характеризующегося высокой амплитудой узкополосных импульсов.

Ripple current is a periodic non — sinusoidal waveform derived from an AC power source characterized by high amplitude narrow bandwidth pulses.

То, что обычно называют микрошагом, часто является синусно–косинусным микрошагом, в котором ток обмотки приближается к синусоидальной форме переменного тока.

What is commonly referred to as microstepping is often sine–cosine microstepping in which the winding current approximates a sinusoidal AC waveform.

Пульсационный ток-это среднеквадратичное значение наложенного переменного тока любой частоты и любой формы кривой тока для непрерывной работы.

A ripple current is the RMS value of a superimposed AC current of any frequency and any waveform of the current curve for continuous operation.

SMPS, предназначенный для ввода переменного тока, обычно может работать от источника постоянного тока, потому что постоянный ток будет проходить через выпрямитель без изменений.

An SMPS designed for AC input can usually be run from a DC supply, because the DC would pass through the rectifier unchanged.

Если SMPS имеет вход переменного тока, то на первом этапе необходимо преобразовать вход в постоянный ток. Это называется выпрямлением.

If the SMPS has an AC input, then the first stage is to convert the input to DC. This is called rectification.

Ток, получаемый от сети питания по этой схеме выпрямителя, возникает короткими импульсами вокруг пиков переменного напряжения.

The current drawn from the mains supply by this rectifier circuit occurs in short pulses around the AC voltage peaks.

Однако если на выводах конденсатора подать ускоряющее или переменное напряжение,то может возникнуть ток смещения.

However, if an accelerating or alternating voltage is applied across the leads of the capacitor, a displacement current can flow.

Контролируемые свойства могут включать напряжение, ток, а в случае с выходными источниками питания переменного тока-частоту.

Controlled properties may include voltage, current , and in the case of AC output power supplies, frequency.

Его низкое электрическое сопротивление проходит как переменный , так и постоянный ток с небольшими потерями мощности, но его реактивное сопротивление ограничивает количество пропущенного переменного тока.

Its low electrical resistance passes both AC and DC with little power loss, but its reactance limits the amount of AC passed.

Аббревиатуры AC и DC часто используются для обозначения просто переменного и постоянного тока, например, когда они изменяют ток или напряжение.

The abbreviations AC and DC are often used to mean simply alternating and direct, as when they modify current or voltage.

Калькулятор перевода силы тока в мощность

Калькулятор перевода силы тока в мощность

  • 880
  • 30
  • 802k
  • 278
  • 1
  • 293k

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Калькулятор ватт в амперы

* Используйте e для научных обозначений. Например: 5e3, 4e-8, 1.45e12

Расчет мощности постоянного тока в амперах

Ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на напряжение V в вольтах (В):

Расчет мощности однофазного переменного тока в амперах

Фазный ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на коэффициент мощности PF, умноженный на действующее значение напряжения V в вольтах (В):

Коэффициент мощности резистивно-импедансной нагрузки равен 1.

Расчет трехфазной мощности переменного тока в амперах

Расчет с линейным напряжением

Фазовый ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на квадратный корень из 3-х кратного коэффициента мощности PF, умноженного на действующее значение линейного напряжения V L-L в вольтах (В):

I (A) = P (W) / ( 3 × PF × V L-L (V) )

Коэффициент мощности резистивно-импедансной нагрузки равен 1.

Расчет по напряжению от линии к нейтрали

Фазный ток I в амперах (A) равен мощности P в ваттах (Вт), деленной на 3-кратный коэффициент мощности PF, умноженный на действующее значение напряжения V L-N между фазой и нейтралью в вольтах (В):

I (A) = P (W) / (3 × PF × V L-N (V) )

Коэффициент мощности резистивно-импедансной нагрузки равен 1.

Типичные значения коэффициента мощности

Не используйте типичные значения коэффициента мощности для точных расчетов.

Перевод ватт (Вт) в амперы (А)

Инструкция по использованию: Чтобы перевести ватты (Вт) в амперы (А), введите мощность P в ваттах (Вт), напряжение U в вольтах (В), выберите коэффициент мощности PF от 0,1 до 1 (для переменного тока), затем нажмите кнопку “Рассчитать”. Таким образом будет получено значение силы тока I в амперах (А).

  • Калькулятор Вт в А (постоянный ток)
  • Калькулятор Вт в А (1 фаза, переменный ток)
  • Калькулятор Вт в А (3 фазы, переменный ток, линейное напряжение)
  • Калькулятор Вт в А (3 фазы, переменный ток, фазное напряжение)

Калькулятор Вт в А (постоянный ток)

Формула для перевода Вт в А

Сила тока I в амперах (А) сети с постоянным током равняется мощности P в ваттах (Вт), деленной на напряжение U в вольтах (В).

Калькулятор Вт в А (1 фаза, переменный ток)

Формула для перевода Вт в А

Сила тока I в амперах (А) однофазной сети с переменным током равняется мощности P в ваттах (Вт), деленной на произведение коэффициента мощности PF и напряжения U в вольтах (В).

Калькулятор Вт в А (3 фазы, переменный ток, линейное напряжение)

Формула для перевода Вт в А

Сила тока I в амперах (А) трехфазной сети с линейным напряжением равна мощности P в ваттах (Вт), деленной на произведение коэффициента мощности PF, напряжения U в вольтах (В) и квадратного корня из трех.

Калькулятор Вт в А (3 фазы, переменный ток, фазное напряжение)

Формула для перевода Вт в А

Сила тока I в амперах (А) трехфазной сети с фазным напряжением равна мощности P в ваттах (Вт), деленной на утроенное произведение коэффициента мощности PF и напряжения U в вольтах (В).

Калькулятор перевода силы тока в мощность

Для расчёта нагрузки на электрическую сеть и затрат электроэнергии можно использовать специальный калькулятор перевода силы тока в мощность. Такая функция появилась недавно, значительно облегчив ручное определение.

Хотя формулы известны давно, далеко не все хорошо знают физику, чтобы самостоятельно определять силу тока в сети. Калькулятор помогает с этим, поскольку для работы достаточно знать напряжение и мощность.

  1. Что такое мощность Ватт [Вт]
  2. Что такое Сила тока. Ампер [А]
  3. Сколько Ватт в 1 Ампере?
  4. Таблица перевода Ампер – Ватт
  5. Зачем нужен калькулятор
  6. Как пользоваться

Что такое мощность Ватт [Вт]

Мощность — величина, определяющая отношение работы, которую выполняет источник тока, за определённый промежуток времени. Один ватт соответствует произведению одного ампера на один вольт, но при определении трат на электроэнергию используется величина киловатт/час.

Она соответствует расходу одной тысячи ватт за 60 минут работы. Именно по этому показателю определяется стоимость услуг электроэнергии.

В большинстве случаев мощность, которую потребляет прибор, указана в технической документации или на упаковке. Указанное количество производится за один час работы.

Например, компьютер с блоком питания 500 Вт будет крутить 1 кВт за 2 часа работы.

Помочь определить силу тока при известной мощности поможет калькулятор, который делает перевод одной физической величины в другую.

Что такое Сила тока. Ампер [А]

Сила тока представляет собой скорость, с которой электрический заряд течёт по проводнику. Один ампер равен заряду в один кулон, который проходит через проводник за одну секунду. Один кулон представляет собой очень большой заряд, поэтому в большинстве устройств эта величина измеряется в миллиамперах.

Сила тока зависит от сечения проводника и его длины. Это необходимо учитывать при планировке сооружений, а также выборе электрических приборов. Хотя большинству не следует задумываться на этот счёт, поскольку это задача инженеров и проектировщиков.

Сколько Ватт в 1 Ампере?

Для определения мощности цепи также важно понятие напряжения. Это электродвижущая сила, перемещающая электроны. Она измеряется в вольтах. Большинство приборов имеют в документации эту характеристику.

Чтобы определить мощность при силе тока в один ампер, необходимо узнать напряжение сети. Так, для розетки в 220 вольт получится: P = 1*220 = 220 Вт. Формула для расчёта: P = I*U, где I — сила тока, а U — напряжение. В трёхфазной сети нужно учитывать поправочный коэффициент, отражающий процент эффективности работы. В большинстве случаев он составляет от 0,67 до 0,95.

Таблица перевода Ампер – Ватт

Для перевода ватт в амперы необходимо воспользоваться предыдущей формулой, развернув её. Чтобы вычислить ток, необходимо разделить мощность на напряжение: I = P/U. В следующей таблице представлена сила тока для приборов с различным напряжением — 6, 12, 24, 220 и 380 вольт.

Помните, что для сетей с высоким напряжением, указанная сила тока отличается в зависимости от коэффициента полезного действия.

Таблица соотношения ампер и ватт, в зависимости от напряжения.

12В24В220В380В
5 Вт0,83А0,42А0,21А0,02А0,008А
6 Вт1,00А0,5А0,25А0,03А0,009А
7 Вт1,17А0,58А0,29А0,03А0,01А
8 Вт1,33А0,66А0,33А0,04А0,01А
9 Вт1,5А0,75А0,38А0,04А0,01А
10 Вт1,66А0,84А0,42А0,05А0,015А
20 Вт3,34А1,68А0,83А0,09А0,03А
30 Вт5,00А2,5А1,25А0,14А0,045А
40 Вт6,67А3,33А1,67А0,13А0,06А
50 Вт8,33А4,17А2,03А0,23А0,076А
60 Вт10,00А5,00А2,50А0,27А0,09А
70 Вт11,67А5,83А2,92А0,32А0,1А
80 Вт13,33А6,67А3,33А0,36А0,12А
90 Вт15,00А7,50А3,75А0,41А0,14А
100 Вт16,67А3,33А4,17А0,45А0,15А
200 Вт33,33А16,66А8,33А0,91А0,3А
300 Вт50,00А25,00А12,50А1,36А0,46А
400 Вт66,66А33,33А16,7А1,82А0,6А
500 Вт83,34А41,67А20,83А2,27А0,76А
600 Вт100,00А50,00А25,00А2,73А0,91А
700 Вт116,67А58,34А29,17А3,18А1,06А
800 Вт133,33А66,68А33,33А3,64А1,22А
900 Вт150,00А75,00А37,50А4,09А1,37А
1000 Вт166,67А83,33А41,67А4,55А1,52А

Используя таблицу также легко определить мощность, если известны напряжение и сила тока. Это пригодится не только для расчёта потребляемой энергии, но и для выбора специальной техники, отвечающей за бесперебойную работу или предотвращающей перегрев.

Зачем нужен калькулятор

Онлайн-калькулятор применяется для перевода двух физических величин друг в друга. Перевести амперы в ватты при помощи такого калькулятора — минутное дело. Сервис позволит быстро вычислить необходимую характеристику прибора, определить электроэнергию, которую будет расходовать техника за час работы.

Как пользоваться

Чтобы перевести ток в мощность, достаточно ввести номинальное напряжение и указать вторую известную величину. Калькулятор автоматически рассчитает неизвестный показатель и выведет результат.

Узнать напряжение и стандартную силу тока можно в технической документации устройства. Для приборов бытовой техники обычно указывается мощность, из которой также легко вычислить ток. Для удобства в калькуляторе можно переключать ватты на киловатты, а ампера на миллиамперы.

Расчет мощности электричества при ремонте и проектировании

Калькулятор расчета мощности двигателя автомобиля

Калькулятор перевода киловатт в лошадиные силы

Калькулятор перевода давления в бар на давление в мегапаскалях, килограмм силы, фунт силы и амосферах

Калькулятор расчета времени разряда АКБ

Онлайн калькулятор расчета времени зарядки АКБ (постоянным током), сколько заряжать аккумулятор

Калькулятор перевода амперы в киловатты (сила тока в мощность)

Мощность — энергия, потребляемая нагрузкой от источника в единицу времени (скорость потребления, измеряется в Ватт). Сила тока — количество энергии, прошедшей за величину времени (скорость прохождения, измеряется в амперах).

Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения.

Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтах.

Если сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз. Корень из трех приблизительно равен 1,73. Чтобы перевести ток в мощность (узнать, сколько в 1 ампере ватт), надо применить формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

Таблица перевода Ампер – Ватт:

220 В

380 В

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

Сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Если полная мощность двигателя 5,5 киловатт, то потребляемая активная мощность 5,5*0,87= 4,7 киловатта. Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

Вам нужна дешевая дизельная электростанция? Посмотрите наш каталог ДГУ по специальной цене.
Возможно, будет выгоднее купить дизельную электростанцию, чем брать ее в аренду.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

переменный ток — английский перевод

Переменный ток

Rev.1 Add.82 Rev.2

0201243. другой переменный ток

0201243. other alternative current

4.3.4.5.1 постоянный ток переменный ток количество фаз

4. 3.4.5.1. direct current alternating current number of phases

3.4.5.5.1 Постоянный ток переменный ток количество фаз

3.4.5.5.1. direct current alternating current number of phases

2.1.1 Постоянный ток переменный ток 3 число фаз

Direct current (DC) alternative current (AC) 3 number of phases

Utest 750 В (переменный ток).

The test voltage for low voltage circuits shall be Utest 750 V AC.

Utest 750 В (переменный ток).

The test voltage for low voltage circuits shall be Utest 750 V AC.

Никола Тесла открывает переменный ток.

Nicolas Tesla invents alternating current.

Напряжение на испытываемом устройстве В Переменный ток Постоянный ток

Voltage applied to test piece V AC DC

Напряжение на испытываемом устройстве В Постоянный ток Переменный ток

Voltage applied to test piece V AC DC

4. 3.1.1 постоянный переменный ток число фаз3

4.3.1.1. direct current alternating current 3 number of phases

4.4.5.1 Постоянный переменный ток число фаз1

Direct current alternating current number of phases 1

Его великой идеей стал переменный ток.

His great idea was alternating current.

МТ Его великой идеей стал переменный ток.

MT His great idea was alternating current.

переменный ток 25 000 В, 50 Гц

AC 25 000 Volts, 50 Hz

2.2.1.1 постоянный переменный ток число фаз 3

2.2.1.1. direct current alternating current 3 number of phases

переменный ток 25 000 В, 50 Гц

AC 25 000 Volts, 50 Hz

Utest 2,5 U 2,000 В (переменный ток),

Utest 2. 5 U 2,000 V AC,

Напряжение на испытываемом устройстве В Переменный ток

Voltage applied to test piece V AC DC

4.3.1.1 постоянный переменный ток число фаз 3

4.3.1.1. direct current alternating current 3 number of phases

4.4.5.1 Постоянный переменный ток число фаз 1

Direct current alternating current number of phases 1

Движение электронов создаёт переменный ток в цепи антенны.

The movement of electrons is an alternating current in the antenna circuit.

Utest 2,5 U 2 000 B (переменный ток),

Utest 2.5 U 2,000 V AC,

Вы используете для зарядки переменный или постоянный ток?

Are you using alternate or direct current to charge it?

Испытательное напряжение для низковольтного оборудования Utest 750 B (переменный ток).

Test voltage for low voltage equipment U test 750 V AC.

12. Напряжение в электросети в Таиланде составляет повсюду 220 вольт (переменный ток).

12. The electricity voltage in Thailand is 220 volts AC throughout the country.

Его патенты на переменный электрический ток и его распределение помогло становлению индустрии коммерческого электричества.

His patents on alternating electrical currents and distribution helped establish the commercial electricity industry.

под трехфазными цепями подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

three phase circuits means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC.

под трехфазными цепями подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(iii) three phase circuits means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC.

c) под трехфазными цепями подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(c) three phase circuits means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC.

iii) под трехфазными цепями подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(iii) three phase circuits means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC.

Если все пойдет хорошо, то… это создаст электрический ток в кольце… переменный ток, с той же частотой, как Бета ритмы человеческого мозга.

If all goes well, it… should set up an electric current in the coil… alternating on much the same frequency as the Beta rhythms of the human brain.

По всей стране в электросети используются переменный ток частотой 50 герц и напряжение 220 вольт.

The electric current in Thailand is 220 volts AC (50 Hertz) throughout the country.

под quot трехфазными цепями quot подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(iii) quot three phase circuits quot means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC.

88. По всей стране в электросети используются переменный ток частотой 50 герц и напряжение 220 вольт.

88. The electric current in Thailand is 220 volts AC (50 Hertz) throughout the country.

iii) под quot трехфазными цепями quot подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(iii) quot three phase circuits quot means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC. 1.3.

c) под quot трехфазными цепями quot подразумеваются цепи, в которые поступает ток от вторичного преобразователя, подающего трехфазный переменный ток напряжением не более 400 В.

(c) quot three phase circuits quot means circuits supplied with a second converter outlet of three phase voltage not exceeding 400 V AC. 1.3.

Переменный

Variable

Он поручил своим исследователям разработать электрический стул используя переменный ток Вестингауза и рекомендовал его для казни преступников.

He got his researchers to develop an electric chair using Westinghouse’s AC system and recommended it to be used to kill criminals, the electric chair was born.

1.2.3 трехфазные цепи под ними подразумеваются цепи, в которые поступает трехфазный переменный ток напряжением не более 400 В.

three phase circuits means circuits supplied with a three phase voltage not exceeding 400 V AC.

Лорд Кельвин и Себастьян Ферранти также разработали ранний альтернатор, производивший переменный ток частотой между 100 и 300 герц.

Lord Kelvin and Sebastian Ferranti also developed early alternators, producing frequencies between 100 and 300 Hz.

Переменный показатель

Variable

Переменный элемент

Variable element

9.1.2 Переменный цикл

9.1.2. Transient cycle

Переменный размер блока

Variable block size

Обзор решений по усовершенствованию систем тягового электроснабжения железных дорог

Авторы: Карсанов Артём Андреевич, Афанасьев Иван Павлович, Беньяш Юрий Леонидович

Рубрика: Технические науки

Опубликовано в Молодой учёный №5 (347) январь 2021 г.

Дата публикации: 30.01.2021 2021-01-30

Статья просмотрена: 81 раз

Скачать электронную версию

Скачать Часть 1 (pdf)

Библиографическое описание:

Карсанов, А. А. Обзор решений по усовершенствованию систем тягового электроснабжения железных дорог / А. А. Карсанов, И. П. Афанасьев, Ю. Л. Беньяш. — Текст : непосредственный // Молодой ученый. — 2021. — № 5 (347). — С. 30-33. — URL: https://moluch.ru/archive/347/78236/ (дата обращения: 01.10.2022).



В статье рассматриваются примечательные решения по улучшению технико-экономических показателей электрических железных дорог.

Ключевые слова: транспорт, железная дорога, улучшение показателей, усовершенствование систем электроснабжения.

В наши дни огромная часть грузов доставляется посредством железнодорожного транспорта, который нельзя представить без электрифицированных железных дорог, являющихся крайне эффективным и выгодным средством доставки фактически любых товаров, оборудования, техники, полезных ископаемых. Несмотря на наличие кризисных явлений в экономике, совершенствование тягового электроснабжения необходимо. По этой причине представляют интерес ранее известные идеи по улучшению их показателей для создания новых проектов для улучшения технико-экономических показателей. С этой целью произведен краткий обзор некоторых решений, связанных одновременно, тем или иным образом, с электроснабжением как постоянного, так и переменного тока.

Рассмотрение проектов начнём с патента № 366995 «Тяговая сеть трёхфазно-постоянного тока» К. Г. Марквардта (1973 год). Его целью является увеличение пропускной способности железных дорог постоянного тока. Это достигается подачей электроэнергии тяги поездов одновременно по тяговой сети постоянного тока и по продольной линии переменного тока. Здесь продольная трёхфазная линия 10,5 кВ играет роль дополнительного провода, усиливая тем самым тяговую сеть. Нужно отметить, что прототипом для него послужило решение по патенту № 118106 от 1958 г., касающееся обычных линий электропередач, в котором совмещалось одновременное протекание как переменного тока, так и постоянного тока.

Как показано на рис.1, линия 1 трёхфазно-постоянного тока, объединяющая функции усиливающего провода и продольной трёхфазной линии электропередач питается от шин 2 тяговой подстанции 10,5 кВ. От этих же шин 2 запитаны тяговые трансформаторы 3 и выпрямители 4, которые через контактную подвеску 5 и рельсовую цепь питают электровоз 7. Кроме того, локомотив получает питание от шин 2 через пункт подпитки 9.

При усилении действующих железных дорог данная тяговая сеть позволяет отказаться от питания промежуточной подстанции от ЛЭП 110 (220) кВ, а при электрификации новых — увеличить расстояние между подстанциями.

Рис.1. Схема питания электрической железной дороги, включающая линию трёхфазно-постоянного тока и пункт подпитки

В 60–70 годах прошлого века бурно развивалась новая система тягового электроснабжения переменного тока 25 кВ, применение которой позволило передавать электроподвижному составу энергию с меньшими потерями и существенно увеличить расстояние между тяговыми подстанциями. В связи с этим возникла необходимость перевода существующих электрифицированных постоянным током участков ж. д. на переменный ток.

Рассмотрим идею, предложенную в статье В. А. Кислякова, В. П. Семенчука и В. В. Андреева «Схема перевода электрифицированных линий постоянного тока 3 кВ на переменный ток 25 кВ» (1986 г.). Суть состоит в подключении к шинам постоянного тока 3 кВ инвертора, а далее — повышающего трансформатора 25 кВ. Как видно на рис.2, элементы системы постоянного тока остаются, а преобразование происходит за счет применения дополнительных устройств, подключающихся к шинам 3.3 кВ, что позволяло совершить быстрый переход к новой системе питания, не перестраивая полностью существующие тяговые подстанции постоянного тока.

Рис.3. Схема перевода подстанции постоянного тока на переменный

Также обратим внимание на патент № 2 351 487 «Способ перевода участков железных дорог, электрифицированных на постоянном токе 3,3 кВ, на переменный однофазный ток 27,5 кВ и устройство для его осуществления» В. Н. Пупынина и А. С. Телюкова (2009 г.), в котором более подробно описан перевод на переменный ток.

Устройство на рис. 3 работает следующим образом: от шин 3,3 кВ идёт дополнительный вывод на инвертор (преобразователь постоянного напряжения в переменное) и повышающие трансформаторы.

Можно сделать вывод, что данный способ перевода достаточно быстр и прост в реализации относительно дополнения действующей подстанции. Сохраняется вся инфраструктура действующей тяговой подстанций постоянного тока 3,3 кВ и дополняется системой переменного тока.

Рис.3. Схема тяговой подстанции с дополнительной структурой переменного тока

В дальнейшем система переменного тока по разным стала исчерпывать свои возможности поддерживать возрастающие размеры движения. Постепенно возник вопрос о замене системы переменного тока постоянным током, но более высокого напряжения, чем 3 кВ. Поэтому рассмотрим следующее предложение — патент № 125937 «Устройство для перевода участков железных дорог, электрифицированных на переменном токе 27,5 кВ, на постоянный ток 25 кВ» Ш. И. Вафина, И. Ш. Вафина и В. В. Кардашова (2013 г.), предлагающим уже обратный переход, от переменного тока к постоянному току, также использующим имеющуюся инфраструктуру подстанции.

Рис.4. Схема предложения по патенту125937

Подводя итоги, можно сказать, что в данный момент в виду достаточно малого финансирования железнодорожной отрасли и ряда экономических потрясений наиболее актуальными являются идеи, преимущество которых заключается в невысокой сложности и стоимости их реализации — они не требуют капитального ремонта и крупных денежных вложений.

Литература:

  1. А.с. № 118106, H02J 3/02, «Устройство для передачи электрической энергии по двухцепной линии», заявл. 1955 г., оп. 1958 г.
  2. А.с. № 366 995, H02J 3/02 «Тяговая сеть трёхфазно-постоянного тока» К. Г. Марквардт, заявл. 1969 г., оп. 1973 г.
  3. А.с. № 125937, B60M 1/00 «Устройство для перевода участков железных дорог, электрифицированных на переменном токе 27,5 кВ, на постоянный ток 25 кВ» Ш. И. Вафин, заявл. 2011 г., оп. 2013 г.

Основные термины (генерируются автоматически): переменный ток, ток, тяговая сеть, дорога, пункт подпитки, тяговая подстанция, тяговое электроснабжение, шина.

Ключевые слова

транспорт, железная дорога, улучшение показателей, усовершенствование систем электроснабжения

транспорт, железная дорога, улучшение показателей, усовершенствование систем электроснабжения

Похожие статьи

Некоторое сравнение систем

электроснабжения постоянного…

 Исторически первой появилась система тягового электроснабжения постоянного тока.

Как следствие, расстояние между подстанциями уменьшилось с увеличением нагрузки в среднем до

Первые системы электроснабжения переменного тока появились еще в начала 20 века.

Создание единой модели системы

тягового и внешнего…

Тяговая подстанция постоянного тока предназначена для получения, преобразования (понижения напряжения и выпрямления тока) и распределения электроэнергии для обеспечения электрической энергией электровозов, электропоездов. Рис. 4. Принципипальная схема…

Гидроаккумулирующие электростанции в

тяговой сети

Тяговые подстанции в системе тягового электроснабжения выполняют роль преобразователя входного трехфазного напряжения в выходное однофазное напряжение, поскольку тяговая сеть переменного тока однофазное. Эту же функцию можно выполнить и в ГАТЭС, разделив это…

Потери электроэнергии в

тяговой сети: причины их возникновения…

Так, тяговая сеть железной дороги имеет большое количество нагрузок индуктивного характера, что приводит к потерям за счёт возвращаемой в сеть реактивной мощности. Рассмотрим систему компенсации реактивной мощности, представленную в патенте [3] RU…

Концепция развития городской

сети станций быстрого заряда…

Рис. 2. Расположения тяговых подстанций в Москве. Тяговая подстанция оснащается зарядным устройством, подключаемым к существующей системе электроснабжения троллейбуса (трамвая) и терминалом для быстрого заряда электромобилей и электробусов.

Использование железнодорожной инфраструктуры.

..

Ключевые слова: тяговое электроснабжение железных дорог, переменный ток, гидроаккумулирующие электростанции, ГАЭС. У системы электроснабжения тяговой сети есть и свои особенности, которые должны быть учтены в ГАТЭС для тяговой сети и которых…

Применение сглаживающих устройств в системах…

Применение сглаживающих устройств в системах электроснабжения железных дорог.

При преобразовании трехфазного переменного тока в постоянный с помощью выпрямителей

На рисунке 1 представлена принципиальная схема СУ 3,3 кВ. Тяговый ток попадает в контактную…

Повышение эффективности электрифицированного…

Повысить качество тягового электроснабжения железных дорог можно за счёт внедрения

Повышение эффективности электрифицированного. .. переменный ток, ток, электрическая

Определение наведенных напряжений в сетях 0,38–10 кВ. Чем выше ток нагрузки на…

Похожие статьи

Некоторое сравнение систем

электроснабжения постоянного…

 Исторически первой появилась система тягового электроснабжения постоянного тока.

Как следствие, расстояние между подстанциями уменьшилось с увеличением нагрузки в среднем до

Первые системы электроснабжения переменного тока появились еще в начала 20 века.

Создание единой модели системы

тягового и внешнего…

Тяговая подстанция постоянного тока предназначена для получения, преобразования (понижения напряжения и выпрямления тока) и распределения электроэнергии для обеспечения электрической энергией электровозов, электропоездов. Рис. 4. Принципипальная схема…

Гидроаккумулирующие электростанции в

тяговой сети

Тяговые подстанции в системе тягового электроснабжения выполняют роль преобразователя входного трехфазного напряжения в выходное однофазное напряжение, поскольку тяговая сеть переменного тока однофазное. Эту же функцию можно выполнить и в ГАТЭС, разделив это…

Потери электроэнергии в

тяговой сети: причины их возникновения…

Так, тяговая сеть железной дороги имеет большое количество нагрузок индуктивного характера, что приводит к потерям за счёт возвращаемой в сеть реактивной мощности. Рассмотрим систему компенсации реактивной мощности, представленную в патенте [3] RU. ..

Концепция развития городской

сети станций быстрого заряда…

Рис. 2. Расположения тяговых подстанций в Москве. Тяговая подстанция оснащается зарядным устройством, подключаемым к существующей системе электроснабжения троллейбуса (трамвая) и терминалом для быстрого заряда электромобилей и электробусов.

Использование железнодорожной инфраструктуры…

Ключевые слова: тяговое электроснабжение железных дорог, переменный ток, гидроаккумулирующие электростанции, ГАЭС. У системы электроснабжения тяговой сети есть и свои особенности, которые должны быть учтены в ГАТЭС для тяговой сети и которых…

Применение сглаживающих устройств в системах.

..

Применение сглаживающих устройств в системах электроснабжения железных дорог.

При преобразовании трехфазного переменного тока в постоянный с помощью выпрямителей

На рисунке 1 представлена принципиальная схема СУ 3,3 кВ. Тяговый ток попадает в контактную…

Повышение эффективности электрифицированного…

Повысить качество тягового электроснабжения железных дорог можно за счёт внедрения

Повышение эффективности электрифицированного… переменный ток, ток, электрическая

Определение наведенных напряжений в сетях 0,38–10 кВ. Чем выше ток нагрузки на…

Война токов — История США

Строкань М.

На заре человеческих открытий в области электричества и первых попыток его бытового применения разгорелся жаркий спор о том, какой ток лучше использовать для удовлетворения человеческих потребностей: постоянный или переменный? Все зависит от источников потребления. Сегодня это понятно всем. А в восьмидесятых годах девятнадцатого века из-за вопросов, какой ток лучше и как выгоднее передавать электрическую энергию, развязалась 125-летняя война (закончившаяся лишь в конце ноября 2007 года) между конкурирующими фирмами – «Edison Electric Light Company» и «Westinghouse Electric Corporation». Итак, с чего же все началось?

В 1878 году Томас Эдисон основал компанию «Edison Electric Light», в будущем ставшую всемирно известной под именем «General Electric». Вскоре компания разбогатела и завоевала уважение американцев, в том числе и стремлением, как говорил сам Эдисон, «сделать электричество таким дешевым, чтобы жечь свечи смогли только богачи». За девять лет своего существования компания построила более сотни электростанций постоянного тока, работавших на трёхпроводной системе Эдисона. Постоянный ток Эдисона отлично работал с лампами накаливания и первыми электродвигателями – единственными на тот момент предметами, нуждавшимися в электроэнергии. Изобретенный Эдисоном счетчик также работал только на постоянном токе. Однако столь мощного наступления одной компании не могли допустить его конкуренты, которые пытались противопоставить постоянному току Эдисона переменный. Одним из таких конкурентов оказался ведущий ученый-инженер и по совместительству успешный бизнесмен Джордж Вестингауз.

Ознакомившись с патентом Эдисона, Джордж Вестингауз сразу же заметил слабое звено в его электростанциях постоянного тока — большие потери мощности в проводах. Однако даже знание недостатка эдисоновской системы не позволили ему разработать нечто прорывное, способное на равных конкурировать с предложением Эдисона.


Разберемся, в чем же заключались основные плюсы и минусы конкурирующих систем. Основной проблемой постоянного тока Эдисона, как было отмечено выше, явилась проблема передачи тока на большие расстояния, а точнее сопутствующая передаче потеря мощности в проводах, т.к. при увеличении расстояния растет сопротивление проводов. Чтобы снизить потери мощности при передаче, необходимо либо делать провод толще (т. е. снижать его сопротивление), либо повышать напряжение (что приведет к снижению силы тока). Поскольку способов эффективно повысить напряжение постоянного тока на тот момент науке известно не было, то в электростанциях Эдисона использовалось напряжение близкое к нуждам потребителя, т.е. колеблющееся в диапазоне от ста до двухсот вольт. Основанные на этих расчетах электростанции не позволяли передать потребителю большей мощности необходимой, скажем, для промышленных предприятий.

Таким образом, эффективно использовать генерируемую электроэнергию могли потребители, расположенные на расстоянии, не превышающем порядка полутора километров от электростанции. Преодолеть подобный барьер расстояния можно было сложными и дорогими мерами. Например, введением в эксплуатацию толстых проводов или строительством целой сети местных электростанций, что не мог себе позволить ни один бюджет даже богатейших штатов.

Напряжение переменного тока довольно просто изменялось при помощи изобретенного Павлом Николаевичем Яблочковым в 1876 году трансформатора. Это давало возможность передавать ток на сотни километров, как по магистральным линиям высокого напряжения, так и создавать линии меньшего напряжения для поставки электроэнергии непосредственно потребителям.

Однако на тот момент (да и сейчас) никто не оспаривал факт, что лампочки (самый распространенный электроприбор) лучше работают именно на постоянном токе. Подходящих двигателей переменного тока на момент появления в США электрических сетей и вовсе не существовало, что делало использование постоянного тока единственно возможным. Кроме того, использование переменного тока для передачи энергии на расстояние гораздо более тяжело осуществимое, контролируемое, прогнозируемое, в сравнении с передачей электроэнергии при помощи постоянного тока.

Подобный расклад сил в пользу постоянного тока Эдисона существовал вплоть до того момента когда Тесла, еще будучи сотрудником эдисоновской фирмы, успешно проработав 1885 год, не получил прибавку к зарплате. Это привело к тому, что Тесла отказался поддерживать использование постоянного тока и продолжать работать на Эдисона.

Так, в 1887 году Вестингауз познакомился с Николой Тесла и его изобретениями. Тесла, работая на пределе человеческих сил, очень быстро получил патенты на несколько аппаратов переменного тока. В деловом мире началась борьба за сотрудничество с обладателем прав на наиболее эффективную систему переменного тока. У Теслы наметилось несколько конкурентов, и главными из них являлись Уильям Стенли, занимавшийся усовершенствованием аппарата Голара Гиббса (более современного трансформатора) в компании Джорджа Вестингауза, и Илайхью Томсон из «Томсон Хьюстон электрик компани».

В финальном противостоянии между Томсоном и Теслой на знаменитой лекции в Американском институте инженеров-электриков в мае 1888 года победу одержал последний. Сербский изобретатель, представив свою систему, доказал, что она способна транспортировать электроэнергию на сотни миль от источника ее получения, в то время как проект его соперника позволял осуществлять электропередачу на расстояние не более мили. Поскольку второй конкурент Теслы в области изучения переменного тока г-н Стенли также фактически ничего не смог противопоставить, то сербский ученый стал единоличным автором идеи самого передового двигателя переменного тока. Именно после этого события Джордж Вестингауз сумел склонить молодого ученого к взаимовыгодному сотрудничеству.

За два года доходы компании Вестингауза выросли в четыре раза, и успешный бизнесмен смог предложить Тесле немаленькую сумму за его патенты. За годы сотрудничества Теслы и Вестингауза сербский ученый выручил свыше 100 тысяч долларов, что в пересчете на современные деньги составило бы несколько миллионов. Получив стабильное финансирование, Тесла еще в 1888 году переехал из своего дома в Нью-Йорке в лучшую гостиницу Питтсбурга, и с тех пор ученый более не жил в своем частном доме, предпочтя его жизни в гостинице.

Итак, двигатель Теслы совершил настоящую революцию в передаче энергии. Так, было положено начало Войне токов. Многие сводят данную войну к простому противостоянию Теслы и Эдисона, или компаний последнего и Вестингауза. Однако, реально заинтересованных, а самое главное замешенных в этой войне лиц на поверку в несколько раз больше. В противостоянии постоянного и переменного тока можно увидеть борьбу не только различных североамериканских фирм, но и их заатлантических конкурентов.

Как американские, так и европейские компании начали широкомасштабную войну за завоевание рынка электроснабжения США. Несмотря на то, что изобретения Теслы все же перевесили чащу весов в пользу переменного тока, Томас Эдисон и его сторонники вовсе не собирались сдаваться. Эдисон начал открытую пиар-войну против Вестингауза и Теслы публично демонстрируя убийства животных переменным током. Более того, на руку Эдисону сыграла трагическая смерть некоего г-на Поупа, произошедшая по причине неисправности трансформатора стоявшего у него в подвале. Смерть этого человека была широко освещена в прессе и, по всей видимости, родила в голове финансируемого Эдисоном инженера Брауна идею казни приговоренных к смерти заключенных электрическим током. Браун решил воспользоваться данной идеей в интересах компании Эдисона, предложив приводить приговор в исполнение не «безопасным» постоянным током, а «опасным» переменным. Ход оказался как нельзя удачным: доход компании Вестингауза серьезно сократился, а люди попросту боялись использовать переменный ток.



В 1891 году трехфазная система переменного тока, разработанная Теслой, была представлена на выставке в Франкфурте-на-Майне. По всей видимости, фурор, произведенный данной системой, помог компании Вестингауза выиграть тендер на строительство крупнейшей на ту пору электростанции на Ниагарском водопаде. Переменный ток и Тесла снова одерживали вверх. Еще одним фактом в пользу переменного тока послужила покупка Эдисоном компании Томсон-Хьюстон, занимающейся изучением и строительством агрегатов, основанных на переменном токе. Однако, Эдисон не собирался отказываться от своего детища – постоянного тока и от черного пиара по отношению к переменному. Так Эдисон заснял и затем широко распространил в прессе кадры казни переменным током слонихи, затоптавшей трех людей в 1903 году.

Электроснабжение постоянным током неохотно сдавало свои позиции. Хотя уже в начале XX века большинство электростанций выдавало переменный ток, существовало немало потребителей постоянного тока. Переменный ток для них преобразовывался в постоянный с помощью ртутных выпрямителей. Электростанции постоянного тока в США строились вплоть до 1920-х годов. В Европе переменный ток одержал полную победу гораздо быстрее чем в США. Вероятно, это связано с тем, что в Европе позиции эдисоновской General Electric были вовсе незначительными, и люди проводили электрификацию, в большей мере основываясь на доводах ученых-физиков, а не трюков черного пиара Эдисона. Так в скандинавских странах окончательно перешли на переменный ток в 40-60-х годах XX века. Тем не менее, в США вплоть до 90-х годов существовало 4,6 тыс. разрозненных потребителей постоянного тока, и в 1998 году начались попытки перевести их на переменный ток.

С исчезновением последнего потребителя постоянного тока, в ноябре 2007 года главный инженер компании «Консолидейтед Эдисон», которая предоставляла электроснабжение постоянным током, перерезал символический кабель. Это и положило конец Войне токов.



Источники:

  1. Tesla. Life and Legacy. War of the Currents // http://www.pbs.org/tesla/ll/ll_warcur.html
  2. The Current War // http://staff.fcps.net/rroyster/war.htmпробитого
  3. Edison vs Tesla: The War of Currents // http://overcomeeverything.com/2924/edison-tesla-war-currents/
  4. Электрический стул как средство черного пиара // http://dugme.hiblogger.net/210765.html
  5. Физика. Никола Тесла «Война токов» // http://werzilla.ru/fizika/18-nikola-tesla-vojna-tokov.html



Изображения:

  1. Edison vs Tesla: The War of Currents // http://overcomeeverything.com/2924/edison-tesla-war-currents/
  2. Wikipedia War of Currents // http://en.wikipedia.org/wiki/War_of_Currents
Преобразование постоянного тока в переменный

: как инверторы преобразуют постоянный ток в переменный?

Поскольку Война Токов неофициально закончилась в 19 м веке, переменный ток (AC) стал окончательным победителем, так как крупные контракты были заключены с разработчиками AC.

Однако конец войны не ознаменовал конец постоянного тока (DC), так как этот ток до сих пор существует в различной электронике: аккумуляторы, фотоэлектрические (PV) системы – практически везде.

В домах, где используются аккумуляторные батареи или фотоэлектрические системы, требуются инверторы, преобразующие постоянный ток в переменный. Преобразование постоянного тока в переменный является одним из наиболее важных вопросов в жилых, коммерческих и даже промышленных фотоэлектрических системах.

В этой статье вы узнаете о взаимосвязи между постоянным и переменным током, чем они отличаются и зачем они нужны.

Кроме того, вы узнаете о лучших инверторах.

Foreward

Специалисты по климатическому бизнесу тщательно разрабатывают, исследуют, проверяют факты и редактируют всю работу.

Заявление об отказе от ответственности

Climatebiz поддерживается читателями. Мы можем получать партнерскую комиссию, когда вы покупаете по ссылкам на нашем сайте.


Содержание

Постоянный ток и переменный ток: в чем разница?

Существует две формы электричества – переменный ток (AC) и постоянный ток (DC). Одно не лучше другого, так как оба необходимы.

Здесь мы объясним каждый из них и чем они отличаются друг от друга.

Как работает постоянный ток?

Постоянный ток представляет собой линейный тип электрического тока – он движется прямолинейно/течет в одном направлении.

Этот ток движется от положительного полюса к отрицательному, в то время как электроны производят электричество, двигаясь от отрицательного к положительному.

Для постоянного тока положительный и отрицательный полюса всегда остаются одинаковыми.

Рисунок 1. Форма постоянного тока – Источник: AC & DC Physics Lovers

Постоянный ток питает приборы с тонкими электронными схемами, которым требуется простой и постоянный ток, протекающий в одном направлении.

В настоящее время этот тип тока питает мобильные телефоны, компьютеры и большую часть другой электроники.

Как работает переменный ток?

Переменный ток — это ток, который постоянно меняет свое течение между положительными и отрицательными клеммами.

Это означает, что электроны также изменяют свой поток, переходя от отрицательного конца к положительному при изменении полярности.

Скорость, с которой переменный ток меняет полярность и совершает несколько циклов за одну секунду, называется частотой и измеряется в герцах (Гц).

Рис. 2. Кривые переменного тока — Источник: основные параметры формы волны переменного тока — EEWeb

. AC может быть в разных формах, как показано на рисунке выше. Есть треугольные, квадратные, синусоидальные, и сложные волны с.

Стандартный переменный ток, используемый в домах США, представляет собой чистую синусоидальную волну с амплитудой 120 В и частотой 60 Гц.


Различия между постоянным и переменным током

Постоянный и переменный ток сильно различаются. В то время как положительные и отрицательные клеммы остаются одинаковыми для постоянного тока, это не то же самое для переменного тока, поскольку полярность постоянно меняется с положительной на отрицательную.

Энергия постоянного тока однонаправлена ​​и не меняется во времени, тогда как переменный ток двунаправлен, причем направление и величина волны меняются во времени.

Большинство устройств постоянного тока работают при низком напряжении 5 В, 12 В или до 24 В, в то время как устройства переменного тока обычно работают при более высоком напряжении 120–240 В.


Как работает преобразование постоянного тока в переменный?

Понимание того, как работает преобразование постоянного тока в переменный, важно для полного понимания того, как работает ваша фотоэлектрическая система.

Фотоэлектрические модули генерируют энергию постоянного тока, а солнечные батареи также хранят энергию постоянного тока. Чтобы использовать эту энергию, вам необходимо преобразовать постоянный ток в переменный ток, необходимый для ваших приборов.

В прошлом инверторы преобразовывали постоянный ток в переменный, очень быстро переключая полярность выхода с положительной на отрицательную, создавая прямоугольную волну.

Инверторы сначала увеличивают напряжение постоянного тока с помощью преобразователя постоянного тока, а затем создают прямоугольную волну. Выходная волна имеет повышенное напряжение с уменьшенным током, поддерживая выходную мощность, аналогичную входной.

Рисунок 3. Прямоугольная волна переменного тока — источник: переменный ток (AC) и постоянный ток (DC) —

Прямоугольные волны переменного тока очень резкие и могут привести к повреждению некоторых чувствительных электронных устройств в вашем доме.

Чтобы решить эту проблему, производители изобрели выпрямительные устройства, которые изменяют волну, создавая так называемую модифицированную синусоиду (MSW).

ТБО более тонко работает с обычными приборами и может питать их, не причиняя вреда.

Хотя MSW лучше, чем прямоугольная волна, это все же не чистая синусоида, которая требуется для питания некоторых чувствительных электронных устройств.

Дальнейшие разработки в отрасли позволили создать схемы выпрямления, уступив место созданию чистых синусоидальных волн.

Рисунок 4. Различные типы волн переменного тока. Источник: Inverters – ExplainThatStuff

Благодаря преобразователям постоянного тока в переменный с чистой синусоидой солнечная технология наконец-то смогла преобразовывать генерируемую и хранимую энергию постоянного тока в полностью пригодную для использования энергию переменного тока для питания ваших приборов.

Создавая чистую синусоиду с амплитудой 110–120 В, солнечные инверторы могут обеспечить вас тем же типом энергии переменного тока, который вы получаете от электросетей, но используя 100% возобновляемую энергию.


Почему необходимо преобразование постоянного тока в переменный?

По сути, преобразование постоянного тока в переменный необходимо, поскольку для работы ваших приборов требуется синусоидальное напряжение 120 В. Большинство устройств просто спроектированы таким образом, поскольку переменный ток был нормой в течение нескольких десятилетий.

В 19 -м веке округ Колумбия пытался захватить власть, но AC давал больше преимуществ и в конце концов победил. Это связано с тем, что транспортировка и преобразование энергии переменного тока стоит меньше, чем энергия постоянного тока, поэтому она стала мировым стандартом.

В настоящее время некоторые приборы используют как постоянный, так и переменный ток, но вам регулярно требуется переменный ток для питания ваших приборов. Вот почему у вас дома должен быть правильный преобразователь постоянного тока в переменный, позволяющий питать все ваши приборы правильным напряжением и волной переменного тока.


Какие инверторы лучше всего преобразуют постоянный ток в переменный?

Поиск лучших преобразователей постоянного тока в переменный требует времени и усилий.

Чтобы помочь вам выбрать, мы выбрали 5 лучших вариантов и рассмотрели их для вас.

Renogy 1000 Вт, 12 В, инвертор питания от батареи

Чистый синусоидальный инвертор Renogy мощностью 1000 Вт — это очень легкий и прочный инвертор, который можно использовать с батареями на 12 В. Этот инвертор имеет КПД более 90%, обеспечивая чистое синусоидальное напряжение 115 В при частоте 60 Гц. Этот инвертор может обеспечить постоянную выходную мощность 1000 Вт и пиковую выходную мощность 2000 Вт.

Инвертор имеет 2 розетки переменного тока и 1 порт USB. Оборудование оснащено системой защиты от отключения при низком напряжении (LVD), отключения при высоком напряжении (HVD), перегрузки по переменному току и перегрева. Инвертор также имеет защиту от замыкания на землю (GFCI).

Наиболее важные характеристики/характеристики

  • Оптимизирован для систем 12 В постоянного тока.
  • Защита от LVD, HDV, перегрузки переменного тока и перегрева.
  • Защита GFCI.
  • Пиковая мощность достигает 2000 Вт.
  • Включает 2 розетки переменного тока с чистой синусоидой (115 В).
  • Дополнительный пульт дистанционного управления Renogy в комплекте.
  • 1 год гарантии.

Преобразователь мощности Krieger мощностью 1500 Вт

Посмотреть на Amazon

Krieger KR1500 — очень легкий и компактный преобразователь постоянного тока в переменный. Эта модель выводит модифицированную синусоиду, подаваемую через 2 розетки переменного тока, которые работают с максимальной постоянной мощностью 1500 Вт с дополнительными 10 Вт для портов USB.

Это устройство работает с выходным током 13 А с КПД 90%. Инвертор очень тихий из-за использования теплового вентилятора. Инвертор Krieger защищен от перегрузки по мощности, короткого замыкания постоянного тока, низкого напряжения, высокого напряжения, перегрузки по напряжению и перегрева.

Наиболее важные функции/характеристики

  • Может работать при напряжении 10,5–15,5 В постоянного тока.
  • Включает в себя 2 модифицированные синусоидальные розетки переменного тока (115 В/13 А).
  • Пульт дистанционного управления в комплекте.
  • Бесшумный инвертор.
  • Выдерживает максимальную пиковую выходную мощность 3000 Вт.
  • 3 года гарантии.

Инвертор мощности Renogy 2000 Вт, 12 В, батарея

Посмотреть на Amazon

Произведенный одним из лучших брендов, инвертор Renogy мощностью 2000 Вт подходит для аккумуляторов большой емкости. Этот инвертор может использоваться для питания самых разных устройств, обеспечивая постоянную выходную мощность 2000 Вт или пиковую выходную мощность 4000 Вт.

Эта модель очень легкая, прочная и компактная, учитывая ее вместимость. Этот инвертор мощностью 2000 Вт очень безопасен в использовании, поскольку включает следующие системы защиты: LVD, HVD, защита от перегрузки по переменному току, перегрева и защита от короткого замыкания на землю. Эта модель включает в себя 1 порт USB и 3 розетки переменного тока с чистой синусоидой 115 В.

Наиболее важные характеристики/характеристики

  • Подходит для систем 12 В постоянного тока.
  • Защита от LVD, HDV, перегрузки переменного тока и перегрева.
  • Защита GFCI.
  • Пиковая выходная мощность составляет 4000 Вт.
  • Включает в себя 3 розетки переменного тока с чистой синусоидой (115 В).
  • Дополнительный пульт дистанционного управления в комплекте.
  • 1 год гарантии.

Giandel Преобразователь постоянного тока в переменный с чистой синусоидой мощностью 2000 Вт

Преобразователь постоянного тока в переменный ток Giandel мощностью 2000 Вт с чистой синусоидой представляет собой очень легкое устройство с бесшумной работой. Этот инвертор идеально подходит для установки с батареями и небольшими фотоэлектрическими системами. Оборудование может обеспечить выходную мощность 2000 Вт и пиковый скачок мощности 4000 Вт.

Этот инвертор Giandel постоянного тока в переменный с чистой синусоидой имеет очень низкий коэффициент гармонических искажений (THD) менее 3% и общий КПД 90%. Модель включает защиту от перегрузки по переменному току, перегрева, имеет LVD и HVD.

Наиболее важные характеристики/характеристики

  • Оптимизирован для систем 24 В постоянного тока.
  • Он может выдавать пиковые импульсы до 4000 Вт.
  • Включает 2 розетки переменного тока с чистой синусоидой (110–120 В).
  • Включает защиту от перегрузки по переменному току, перегрева, LVD и HVD.
  • Защита GFCI.
  • 18-месячная гарантия.

Growatt 3000 Вт (SPF 3000TL LVM-24P)

Посмотреть на Amazon

Инвертор мощности Growatt 3000 Вт представляет собой чисто синусоидальный инвертор 120 В переменного тока с КПД 93%. Это оборудование может обеспечить высокую постоянную выходную мощность 3000 Вт и пиковую мощность 6000 Вт. Эта модель работает не только как инвертор мощности, но и как контроллер заряда для приложений собственного потребления. Это делает его идеальным как для подключенных к сети, так и для автономных домов.

Вы можете настроить этот инвертор так, чтобы он отдавал приоритет питанию от сети или солнечной энергии, в зависимости от ваших потребностей. Это оборудование можно контролировать с помощью Wi-Fi или сети GPRS. Этот солнечный инвертор имеет параллельную мощность, что означает, что его можно установить с несколькими другими инверторами мощности Growatt 3000 Вт, чтобы либо увеличить выходную мощность, либо обеспечить две или три фазы в вашем доме.

Наиболее важные функции/характеристики

  • Параллельная емкость.
  • Встроенный контроллер заряда MPPT.
  • Вы можете отдать предпочтение сети или солнечным батареям.
  • Мониторинг через Wi-Fi/GPRS.
  • Обеспечивает пиковую мощность 6000 Вт.
  • Он может работать с максимальной фотоэлектрической батареей 2000 Вт.
  • MPPT рабочее напряжение 30 -115В постоянного тока.
  • 5-летняя гарантия.

Заключительные мысли

Преобразование постоянного тока в переменный жизненно важно для фотоэлектрических систем и домов с аккумуляторами энергии. Наличие правильного инвертора солнечной энергии позволит вам питать ваши приборы с помощью правильного инвертора с чистой синусоидой.

Они должны иметь амплитуду 120 В и частоту 50–60 Гц, что требуется для большинства бытовых приборов.

При выборе солнечного инвертора для дома следует учитывать различные характеристики, технические характеристики и номинальную мощность по сравнению со стоимостью и потребностями вашего дома в электроэнергии.

Мы рекомендуем вам приобрести инвертор Renogy 1000 Вт или Krieger 15000 Вт для малых и средних систем, а также варианты мощностью 2000–3000 Вт для более крупных систем.

Как преобразовать переменный ток в постоянный?

Электричество — раздел физики, изучающий свойства и движение электрически заряженных частиц. Когда заряженные частицы находятся на поверхности материала, это называется статическим электричеством. Движение электрических зарядов создает магнитные поля, а изменения в магнитных полях могут создавать электричество. Электричество течет от более высокого потенциала к более низкому потенциалу. Электричество и магнетизм взаимосвязаны друг с другом. Таким образом, изучение электрических полей и магнитных полей вместе известно как электромагнетизм.

Переменный ток (AC)

Переменный ток (AC) — это поток электрического заряда, который периодически меняется на противоположное. Он начинается, скажем, с нуля, растет до максимума, уменьшается до нуля, разворачивается, достигает максимума в обратном направлении, снова возвращается к исходному значению и повторяет этот цикл до бесконечности. Интервал времени между достижением определенного значения на двух последовательных циклах называется периодом, число циклов или периодов в секунду — частотой, а максимальное значение в любом направлении — амплитудой переменного тока.

Постоянный ток (DC)

Постоянный ток (DC) представляет собой однонаправленный поток электрического заряда. Электрохимическая ячейка является ярким примером постоянного тока. Постоянный ток может течь по проводнику, такому как провод, но также может течь через полупроводники, изоляторы или даже через вакуум, как в электронных или ионных пучках. Электрический ток течет в постоянном направлении.

Цепь переменного и постоянного тока

В цепи постоянного тока обеспечивается питание постоянным током, поэтому каждый раз протекает постоянный ток, тогда как в цепи переменного тока обеспечивается питание переменным током, поэтому полярность меняется в любой момент. Цепь переменного тока имеет два цикла: положительный цикл и отрицательный цикл. Каждую секунду полярность меняется много раз в зависимости от частоты питания, указанной в герцах.

Представление переменного тока

Синусоидальный переменный ток может быть представлен уравнением i = I sin ωt, где i — ток в момент времени t, а I — максимальный ток. Аналогичным образом мы можем написать для синусоидального переменного напряжения:

v = V sin ωt

Где v — напряжение в момент времени t, а V — максимальное напряжение.

Где, ω = 2πƒ

ƒ = частота

t = период времени

Необходимость преобразования переменного тока в постоянный

Теперь, когда мы рассмотрели переменный и постоянный токи. Следует отметить, что в зависимости от устройств предусмотрен разный тип питания. Поставка, которая поступает в домохозяйства в Индии, — это подача переменного тока 220 В. Но наши мобильные зарядки, адаптеры и различные другие устройства работают от постоянного тока. Таким образом, должны быть методы взаимного преобразования этих запасов, чтобы мы могли использовать необходимый запас всякий раз, когда нам это нужно.

Преобразование переменного тока в постоянный

  • Выпрямители

Выпрямление — это процесс преобразования источника переменного тока в источник постоянного тока. Выпрямители — это устройства, которые преобразуют источник переменного тока в источник постоянного тока. По сути, это преобразование можно разделить на четыре подэтапа:

Понижение напряжения

Как правило, используется источник переменного тока высокого напряжения, так как его легко передавать с минимальными потерями. Однако наши устройства нуждаются в низком напряжении питания, поэтому для этой цели используйте понижающий трансформатор. В понижающих трансформаторах первичная обмотка имеет большее количество витков, чем вторичная.

Преобразование переменного тока в постоянный

После понижения напряжения переменный ток преобразуется в постоянный с помощью выпрямителей. Мостовой выпрямитель можно использовать для преобразования переменного тока в постоянный. В этом устройстве используются 4 диода, которые работают в прямом смещении, а не в обратном. Во время положительного полупериода работают два диода, а во время отрицательного полупериода — два других диода. Таким образом, источник переменного тока выпрямляется на источник постоянного тока. На изображении ниже показана схема мостового выпрямителя, используемая для преобразования переменного тока в постоянный.

Очистка сигналов постоянного тока

Сигналы постоянного тока, сгенерированные на предыдущем шаге, не имеют чистых сигналов постоянного тока. Он имеет форму импульсов и имеет колеблющуюся подачу. Конденсаторы — это устройства, которые используются для выполнения этой задачи. Конденсатор используется для хранения энергии, когда входное напряжение увеличивается от нуля до максимального значения. Энергия конденсатора может быть разряжена, когда входное напряжение уменьшается до нуля. Это в значительной степени выпрямляет формы волны.

Фиксация постоянного напряжения

Наконец, постоянное напряжение преобразуется в фиксированное желаемое значение с помощью регулятора напряжения IC. ИС регуляторов напряжения постоянного тока состоит из интегральной схемы, которая в конечном итоге преобразует источник постоянного тока в заданное напряжение. Например, для преобразования в источник постоянного тока 5 В мы используем ИС регулятора напряжения 7805. А для преобразования в источник постоянного тока 9 В мы используем микросхему регулятора напряжения 7809.

  • Вращающийся преобразователь

Вращающийся преобразователь представляет собой механический выпрямитель, инвертор или преобразователь частоты. Он преобразует переменный ток (AC) в постоянный ток (DC) с использованием механической энергии. Вращающийся преобразователь состоит из двух машин, соединенных одним вращающимся якорем и набором катушек возбуждения. Он имеет генератор постоянного тока (динамо) с равномерно расположенным набором токосъемных колец, вставленных в обмотки ротора. Переменный ток выпрямляется с помощью коммутатора, в котором от ротора отбирается постоянный ток. Катушки под напряжением вращаются и возбуждают стационарные обмотки возбуждения, в результате чего возникает постоянный ток. Вращающийся преобразователь действует как гибрид динамо-машины и механического выпрямителя. Он также действует как генератор переменного тока благодаря токосъемным кольцам переменного тока.

  • Импульсный источник питания (SMPS)

Импульсный источник питания (SMPS) представляет собой электронную схему, состоящую из переключающих устройств, таких как MOSFET, которые включаются и выключаются на высоких частотах (в кГц) , и компоненты хранения, такие как катушки индуктивности или конденсаторы, которые используются для подачи питания, когда переключающее устройство находится в непроводящем состоянии. Эти устройства соединены по сложной схеме и используются для преобразования переменного тока в постоянный.

Применение преобразователей переменного тока в постоянный

  • Применяются в пылесосах, стиральных машинах, холодильниках.
  • Бытовая техника, такая как компьютеры, телевизоры, зарядные устройства для мобильных телефонов и т. д., работает от постоянного тока. Таким образом, преобразователи переменного тока в постоянный играют очень важную роль в этих устройствах.
  • Они также используются в медицинском оборудовании, промышленной автоматизации и системах управления технологическими процессами.
  • Другими областями применения преобразователей переменного тока в постоянный являются управление возобновляемыми источниками энергии, испытательное и измерительное оборудование, аэрокосмические и транспортные системы.

Примеры задач

Задача 1. Катушка 200 мГн подключена к цепи переменного тока с током 5 мА. Если частота 2000 Гц, то узнать напряжение.

Решение:

Дано: L = 200 × 10 -3 H

I = 5 × 10 -3 A

F = 2000 Гц

Мы знаем, что индуктивная повторная способность, x L = L × ω = L × 2πƒ

= 2 × 3,14 × 2000 × 0,2

= 2512 Ом

В = I X

= 0,005 × 2512

= 12,56 В

Итак, напряжение равно 12,56 В

Задача 2. Найти мгновенное значение переменного напряжения 4 t) вольт при:

  1. 0 с
  2. 20 мкс
  3. 40 мкс.

Решение:

При t = 0 с,

v = 5 sin(0) = 0 В

При t = 20 мкс,

v = 5 sin(2π × 10 4 × 20 × 10 -6 )

= 5 sin( 40π × 10 -2 )

= 5 9 × 002 90 002 90 002

= 4,74 В

при t = 40 мкс,

V = 5 SIN (2π × 10 4 × 40 × 10 -6 )

= 5 SIN (80π × 100003 -2 )

= 5 sin(2,5)

= 5 × 0,59

= 3 В

Таким образом, мгновенное значение переменного напряжения в 0 с, 20 мкс, 40 мкс составляет 0 В, 4,74 В, 3 В соответственно.

Задача 3. Ток в катушке индуктивности равен 0,7 sin (300t – 40°) А. Напишите уравнение для напряжения, если индуктивность равна 60 мГн.

Решение:

L = 60 × 10 -3 H, I = 0,7 SIN (300T -40 °) A

x L = ωl = 300 × 605. -3 -39000 = 18 Ом

В м = I м XL = 0,7 × 18 = 12,6 В

В индуктивной цепи напряжение опережает ток на 90° Следовательно,

v = V м sin ( ωt + 90°)

v = 12,6 sin(300t −40 + 90°)

v = 12,6 sin(300t +50°) V

Итак, уравнение для напряжения: v = 12,6 sin(300t +50°).

Задача 4. Если уравнение для переменного тока имеет вид i = 45 sin 314t. Затем найдите пиковое значение, частоту, период времени и мгновенное значение при t = 1 мс.

Решение:

i = 45 sin 314t; t = 1 мс = 1 × 10 -3 с

Сравнивая с общим уравнением переменного тока, i = I m sin ωt.

  • Пиковое значение, I м = 45 А
  • Частота, f = ω/2π = 314 / 2 × 3,14 = 50 Гц
  • Период времени, T = 1/f = 150 = 0,02 с
55

При t = 2 мс,

Мгновенное значение,

i = 45sin(3,14 × 1 × 10 −3 )

i = 0,14 A

а сила тока 2,5 А. Тогда найдите сопротивление в цепи.

Решение:

R = V/I

= 5/2,5

= 2 Ом.

Итак, сопротивление в цепи равно 2 Ом.

Задача 6: Напишите уравнение для синусоидального напряжения 30 Гц и его пикового значения 50 В. Также найдите время для одного цикла.

Решение:

f = 30 Гц, В м = 50 В

v = В м sinωt

м sinωt

м sin В В0005

= 50 SIN (2π × 30) T

= 50 SIN (60 × 3,14) T

V = 50 SIN188T

T = 1 / F

= 1/30

= 0,033 с

= 33 РС.

Итак, уравнение v = 50 sin188t и время одного цикла 33 мс.


Преобразователи переменного тока в постоянный: особенности, конструкция и применение

СтатьиСиловая электроника

Pragya ChauhanПоследнее обновление: 20 августа 2022 г.

0 20 215 3 минуты чтения


Содержание

  • 1 Преобразователи переменного тока в постоянный
  • 2 Концепция переменного тока (AC) и постоянного тока (DC)
    • 2.1 Переменный ток
    • 2.2 Постоянный ток
  • 3 Простые шаги для преобразования 1 AC3 4 DC 90.24 Понижение уровней напряжения
  • 3.2 2. Схема преобразователя мощности переменного тока в постоянный
  • 3.3 3. Получение чистой формы волны постоянного тока
  • 3.4 4. Регулирование фиксированного постоянного напряжения
  • 4 Приложения
  • Преобразователи переменного тока в постоянный

    Преобразователи переменного тока в постоянный являются одним из наиболее важных элементов силовой электроники. Это связано с тем, что существует множество реальных приложений, основанных на этих преобразованиях. Электрические схемы, которые преобразуют входной переменный ток (AC) в выходной постоянный ток (DC), известны как преобразователи переменного тока в постоянный. Они используются в приложениях силовой электроники, где входная мощность представляет собой синусоидальное переменное напряжение с частотой 50 Гц или 60 Гц, которое требует преобразования мощности для выхода постоянного тока.

    Процесс преобразования переменного тока в постоянный называется выпрямлением. Выпрямитель преобразует источник переменного тока в источник постоянного тока на конце нагрузки. Точно так же трансформаторы обычно используются для регулировки источника переменного тока, чтобы снизить уровень напряжения, чтобы иметь лучший рабочий диапазон для источника постоянного тока.


    Концепция переменного тока (AC) и постоянного тока (DC)
    Переменный ток

    В переменном токе ток меняет направление и течет вперед и назад. Ток, направление которого периодически меняется, называется переменным током (AC). Имеет ненулевую частоту. Производится генератором переменного тока, динамо-машиной и т. д.

    Рис.: Простая цепь переменного тока
    Постоянный ток

    При постоянном токе ток не меняет свою величину и полярность. Если ток в проводнике всегда течет в одном и том же направлении, то такой ток называется постоянным. У него нулевая частота. Он производится элементами, аккумулятором, генератором постоянного тока и т. д.

    Рис.: Простая цепь постоянного тока

    Простые шаги для преобразования переменного тока в постоянный

    Теперь поговорим о преобразователе переменного тока в постоянный. Рассмотрим часто используемый преобразователь в цепи питания, преобразователь 230В переменного тока в 5В постоянного тока.

    1. Понижение уровней напряжения

    Иногда необходимо увеличить напряжение при передаче энергии на большие расстояния. Точно так же необходимо уменьшить напряжение для оборудования, потребляющего меньшую мощность. Повышающие трансформаторы используются для повышения уровней напряжения, а понижающие трансформаторы используются для понижения уровней напряжения.

    Рассмотрим трансформатор с выходом 12 В. Электропитание 230 В переменного тока преобразуется в 12 В переменного тока с помощью понижающего трансформатора. Среднеквадратичное значение и его пиковое значение могут быть заданы произведением квадратного корня из двух на среднеквадратичное значение и примерно равны 17 В, что является выходным сигналом понижающего трансформатора.

    2. Цепь преобразователя переменного тока в постоянный

    Выпрямитель преобразует источник переменного тока в источник постоянного тока на стороне нагрузки. Существуют различные типы выпрямителей, такие как однополупериодные, двухполупериодные и мостовые выпрямители.

    Полномостовой выпрямитель, состоящий из четырех диодов, соединенных в виде моста. Диод проводит только в одном направлении, то есть при прямом смещении. Он остается в выключенном состоянии в другом направлении, т.е. при обратном смещении.

    В приведенной выше схеме во время положительного полупериода диоды D2 и D4 открыты. А во время отрицательного полупериода питания диоды D1 и D3 открыты. Таким образом, входная мощность переменного тока выпрямляется в выходную мощность постоянного тока. Но проблема в том, что выходная мощность постоянного тока состоит из импульсов и не является чистым постоянным током.

    3. Получение чистой формы волны постоянного тока

    Нам нужно преобразовать пульсирующий постоянный ток в чистый постоянный ток. Для этого в большей части схемы используются конденсаторы. Конденсатор используется для хранения энергии, пока входное напряжение увеличивается от нуля до своего пикового значения. Энергия конденсатора может быть разряжена, пока входное напряжение уменьшается от пикового значения до нуля.

    Таким образом, таким образом, мы можем преобразовать пульсирующий постоянный ток в чистый постоянный ток, используя этот процесс зарядки и разрядки конденсатора.

    4. Регулировка фиксированного напряжения постоянного тока

    Чтобы зафиксировать выходное напряжение на фиксированном желаемом уровне, мы, наконец, используем регулятор напряжения IC. ИС регуляторов напряжения постоянного тока имеет название 78XX. Последние две цифры XX представляют собой значение выходного напряжения. Например, чтобы ограничить выходное напряжение до 5 В, мы используем 7805 ИС регулятора напряжения. А чтобы ограничить напряжение до 9 В, мы используем ИС регулятора напряжения 7809 .


    Применение

    Преобразователи переменного тока в постоянный используются почти во всех электронных и электрических устройствах. Они используются в качестве цепей питания для бытовых приборов, таких как пылесосы, стиральные машины, холодильники, электрические рисоварки. В повседневной жизни полезные продукты, такие как компьютеры, телевизоры, зарядные устройства для сотовых телефонов и т. д. Преобразователи переменного тока в постоянный играют очень важную роль.

    Большинство электронных датчиков и модулей работают только от источника постоянного тока, поэтому в них используются преобразователи переменного тока в постоянный. Они также используются в медицинском оборудовании, автоматизации производства, автоматизации зданий, системах управления технологическими процессами, вывесках и телекоммуникациях.

    Другими областями применения преобразователей переменного тока в постоянный являются управление возобновляемыми источниками энергии, испытательное и измерительное оборудование, оборонные, аэрокосмические и транспортные системы.

    Статьи по теме

    Все, что вам нужно знать о преобразователях переменного тока в постоянный

    Содержание

    • Как работает источник питания AC/DC

    • Требования к конвертеру переменного тока/DC

    • . Преобразователь

    • Этапы выбора преобразователя переменного тока в постоянный

    • Заключение

    Преобразователи переменного тока в постоянный представляют собой электрические цепи, преобразующие входной переменный ток (AC) в выходной постоянный ток (DC). Преобразователи переменного тока в постоянный также называют «выпрямителями»; они преобразуют входное переменное напряжение в переменное постоянное напряжение, а затем оптимизируют его с помощью фильтра для получения нерегулируемого постоянного напряжения.



    Блоки питания переменного/постоянного тока в последние годы стали незаменимыми в жизни благодаря развитию технологии силовой электроники. Эта силовая электронная технология обрабатывает и регулирует поток электроэнергии для подачи тока и напряжения в форме, которая оптимально подходит для требований конечного пользователя.



    Существует множество реальных приложений, основанных на этом преобразовании. Преобразователи переменного тока в постоянный используются в системах управления промышленными процессами, потребительских устройствах, измерительном оборудовании, оборудовании для производства полупроводников, медицинских устройствах и оборонных приложениях. Например, в умном доме силовые устройства используют эффективное оборудование для преобразования переменного тока в постоянный, чтобы уменьшить потери энергии и добиться значительной экономии средств. Ниже мы представим более подробную информацию о преобразователях переменного тока в постоянный.

    Как работает блок питания переменного/постоянного тока

    Блоки питания переменного/постоянного тока обычно используются в ситуациях, когда требуется питание многих устройств или требуется более эффективное производство электроэнергии. Обычно трансформаторы используются в качестве источников питания для изменения напряжения переменного тока, сохраняя его от переменного тока к постоянному. Трансформатор изменяет напряжение на величину, необходимую питаемому устройству.



    При преобразовании переменного тока в постоянный напряжение будет выпрямляться с помощью диодов, которые с помощью выпрямителя преобразуют синусоидальную волну переменного тока в положительные пики. После этого флуктуации формы сигнала все еще необходимо устранить. Если флуктуация формы сигнала переходит на выход источника питания, нагрузка будет повреждена. В худшем случае вся схема будет разрушена.



    Работа фильтра заключается в удалении пульсаций переменного тока выходного напряжения, оставляя плавное постоянное напряжение. Фильтр будет поддерживать устойчивое и чистое выходное напряжение, которое соответствует пику исходной входной волны переменного тока.



    Короче говоря, источники питания переменного/постоянного тока берут энергию из сети переменного тока и преобразуют ее в стабильный постоянный ток для использования в электронных устройствах. Во время процесса источник питания переменного/постоянного тока выполняет более одной функции:

    1. Преобразование переменного тока из сети в постоянный постоянный ток

    2. Предотвращение любого переменного тока от помех на выходе источника постоянного тока

    3. Поддержание выходного напряжения на постоянном уровне



    Требования к преобразователю переменного тока в постоянный источник питания для промышленной автоматизации, Интернета вещей и интеллектуальных устройств.

    ● Компактный размер

    Новейшие интеллектуальные устройства становятся все более компактными, легкими и простыми в установке. Поэтому производители преобразователей переменного тока в постоянный должны идти в ногу с этой тенденцией.



    ● Высокая эффективность

    Высокая эффективность всегда была одной из характеристик, к которой стремились различные производители преобразователей энергии. Преобразователи переменного тока в постоянный имеют высокий КПД, что означает меньшие потери энергии во время работы.



    ● Низкое энергопотребление в режиме ожидания

    Блок питания переменного/постоянного тока имеет низкое энергопотребление в режиме ожидания. Это очень важно для некоторых устройств IoT или умного дома, которые работают в основном в режиме ожидания, таких как датчики или электрические шторы, системы дверных замков и так далее. Эти устройства требуют преобразователя мощности для обеспечения питания. Поскольку датчик работает не все дни, значит, они в основном находятся в режиме ожидания. Если потребляемая мощность преобразователя в режиме ожидания слишком высока, это приведет к чрезмерным потерям энергии.



    Преимущества преобразователя переменного тока в постоянный

    Преимущества использования преобразователя переменного тока в постоянный можно свести к следующим трем пунктам: необходимость нескольких инверторов и преобразователей. Уменьшение преобразования и реверсирования мощности также предотвращает возможность отказа оборудования.

    Например, при интеграции электромобилей (EV) преобразователь переменного тока в постоянный может обеспечить быструю зарядку и подключение для хранения, чтобы уменьшить расточительное преобразование энергии и этапы реверсирования.



    ● Экономия места

    Преобразователи переменного/постоянного тока в промышленности имеют малый вес, компактные размеры и просты в установке.

    Преобразователи питания малого размера могут сэкономить больше места для устройства и сделать все устройство более компактным, особенно для различных портативных портативных устройств и бытовой техники.



    ● Экономичный

    Преобразователь переменного тока в постоянный обеспечивает работу с низким энергопотреблением в течение длительного времени ожидания. Его высокая энергосберегающая способность делает его пригодным для промышленного применения и бытовой техники.



    Руководство по выбору преобразователя переменного/постоянного тока

    ● Факторы, которые необходимо учитывать при выборе преобразователя переменного/постоянного тока

    Критерии выбора преобразователя переменного/постоянного тока зависят от таких факторов, как топология, алгоритм управления и производительность. Функции защиты, включая защиту от высокой температуры, короткого замыкания и выходного перенапряжения, также являются важным аспектом безопасности и надежности, который следует учитывать в энергосистеме. Высокоинтегрированное устройство переменного/постоянного тока обычно обеспечивает более высокую производительность и более низкое энергопотребление.



    Обычно преобразователь переменного тока в постоянный должен иметь хорошую коммутацию для обеспечения высокой энергоэффективности. Этого можно достичь с помощью инновационных технологий и процессов, таких как карбид кремния (SiC). Использование высокоинтегрированных преобразователей переменного/постоянного тока снижает изменчивость проектных ошибок, обеспечивая при этом повышенную надежность и параметрическую устойчивость.



    Кроме того, обратите внимание на преобразователи с небольшими размерами, низким энергопотреблением в режиме ожидания и высокой эффективностью. Малогабаритные силовые преобразователи помогают уменьшить общий размер изделия. Низкое энергопотребление в режиме ожидания и высокая эффективность помогают свести к минимуму потери энергии и избежать выделения дополнительного тепла.



    Шаги по выбору преобразователя переменного тока в постоянный

    1. Выберите стандартное опорное напряжение в соответствии с диапазоном входного напряжения.

    2. Выберите выходную мощность и тип корпуса в зависимости от нагрузки.

    3. Выберите правильное выходное напряжение в зависимости от типа нагрузки.

    4. Выберите напряжение изоляции. Изоляция может сделать вход и выход преобразователя двумя независимыми (не заземленными) источниками питания.



    Заключение

    Преобразователи переменного тока в постоянный нового поколения снижают энергопотребление и повышают эффективность, что является важным требованием для питания большинства сетевого оборудования. Будущее силовой электроники неотделимо от разработки более надежных и эффективных схем преобразования переменного тока в постоянный.



    Мы в MORNSUN являемся одним из немногих производителей блоков питания с собственными независимыми правами интеллектуальной собственности на интегральные схемы, инновационную конструкцию трансформатора, систему сборки и внешний вид. Мы ставим наш 23-летний опыт на службу нашим клиентам благодаря постоянным усилиям по внедрению инноваций и оптимизации нашего широкого ассортимента источников питания и сопутствующих товаров.



    Благодаря двум нашим дочерним компаниям и нашей дистрибьюторской сети, охватывающей более 40 стран, мы стремимся помочь вам достичь ваших целей в области проектирования энергосистем и превзойти ваши первоначальные ожидания.



    Нажмите здесь, чтобы запросить образец наших преобразователей переменного тока в постоянный, или свяжитесь с нами здесь.

    В чем разница между источниками питания переменного и постоянного тока


    Быстрый переход:

    1. Что такое питание переменного тока?
    2. Что такое питание постоянного тока?
    3. Почему существует два разных типа силы?
    4. В чем разница между источником питания переменного и постоянного тока?
    5. Как работает блок питания переменного/постоянного тока?
    6. Как работает блок питания постоянного тока?
    7. Как узнать, является ли источник питания переменным или постоянным током

    Блоки питания предназначены для преобразования источника питания в нужный вам тип электроэнергии. Некоторые из наиболее известных устройств преобразуют переменный ток в постоянный, но у вас также есть возможность использовать блоки питания постоянного тока в постоянный. Знание различий между этими типами блоков питания и того, когда их использовать, поможет вам принять обоснованное решение, когда вам нужно совершить покупку.

    Что такое мощность переменного тока?

    Переменный ток (AC) — это стандартный формат электроэнергии, который поступает из розеток. Название происходит от формы волны, которую принимает ток. Чтобы понять состав волны переменного тока, вам нужно понять, что электрические токи исходят из потока электронов. Когда электроны в волне переменного тока движутся, они могут двигаться в положительном направлении, что соответствует восходящей части синусоидальной волны, создаваемой током. Когда электроны имеют отрицательный поток, волна падает.

    Эти волны исходят от генераторов переменного тока на электростанциях. Внутри генератора проволочная петля вращается внутри магнитного поля. Вращение создает волны переменного тока, когда провод перемещается в области с различной магнитной полярностью. Например, ток меняет направление, когда провод вращается от северного к южному полюсу магнитного поля. Волны, создаваемые генератором переменного тока, важны для использования переменного тока.

    Волнообразное движение энергии переменного тока дает этой форме электричества преимущество перед силой постоянного тока. Поскольку он движется волнами, этот формат электричества может распространяться дальше, чем мощность постоянного тока. Большинство розеток в зданиях обеспечивают питание переменного тока. В то время как многие электрические устройства, такие как лампы и бытовая техника, используют питание переменного тока, другие требуют преобразования электричества в формат постоянного тока.

    Что такое питание постоянного тока?

    В энергии постоянного тока (DC) используются электроны, которые движутся по прямой линии. Это линейное движение, в отличие от волнового движения переменного тока, дало название этому току. Эта форма тока исходит от батарей, солнечных элементов, топливных элементов, генераторов переменного тока, оснащенных коммутаторами, которые создают прямую энергию, и выпрямителями, которые преобразуют мощность переменного тока в постоянный.

    Поскольку мощность постоянного тока настолько постоянна в подаваемом напряжении, для большинства электронных устройств требуется этот тип питания. Вот почему большинство электронных устройств имеют источники питания постоянного тока в виде батарей или нуждаются в преобразовании мощности переменного тока из розеток в мощность постоянного тока через выпрямитель. Источники питания часто имеют встроенные выпрямители вместе с трансформаторами для повышения или понижения напряжения до соответствующего уровня.

    Для некоторых устройств предпочтительнее постоянное напряжение, например, для ноутбуков. Для таких устройств вам нужен преобразователь переменного тока в постоянный, если вы хотите, чтобы эта электроника работала от розетки. Преобразователь преобразует сигнал в устойчивую прямую линию. Постоянный ток для электроники предпочтительнее, потому что высокие и низкие частоты переменного тока могут повредить хрупкие компоненты внутри электронных устройств.

    Почему существует два разных типа мощности?

    Использование переменного тока в качестве основного источника электростанций связано с горячими дебатами в конце XIX века.век. В то время знаменитый изобретатель Томас Эдисон боролся с не менее известным интеллектуалом Николой Тесла из-за Битвы токов.

    Эдисон разработал мощность постоянного тока и хотел, чтобы эта форма была предпочтительной для подачи энергии в дома и на предприятия. Его ранняя работа в области питания постоянного тока способствовала тому, что многие города использовали его в качестве источника электроэнергии по умолчанию. Однако мощность постоянного тока не была идеальной. С этим источником электроэнергии было трудно изменить его напряжение и подавать постоянный ток на большие расстояния. Тесла считал, что мощность переменного тока решит эти две проблемы.

    Джордж Вестингауз, имевший финансовый контроль над асинхронным электродвигателем переменного тока Теслы, перебил цену Эдисона на проведение Всемирной выставки в Чикаго в 1893 году. Эта более низкая ставка гарантировала тем, что посетители ярмарки увидят сияющий город, питаемый переменным током. В том же году в Буффало, штат Нью-Йорк, началось строительство гидроэлектростанции с использованием Ниагарского водопада. Три года спустя весь город Буффало получил электроэнергию от переменного тока, создаваемого движением водопада. Увидев успех переменного тока в Буффало, General Electric, которая ранее поддерживала позицию Эдисона по постоянному току, начала продавать энергию переменного тока.

    Сегодня переменный ток продолжает доминировать на рынке электроэнергии. Электрические розетки подают энергию переменного тока в здания, где этот ток может найти немедленное применение или нуждаться в преобразовании в мощность постоянного тока. Хотя Эдисон проиграл битву течений в целом, война на этом не закончилась. Многие электронные устройства сегодня требуют плавного, равномерного напряжения питания постоянного тока. Поскольку электричество постоянного тока все еще используется, оба типа энергии остаются важными и сегодня.

    Поскольку оба типа электричества продолжают обеспечивать мощность сегодня, у вас могут быть устройства, работающие от источника постоянного тока, и иметь источник питания переменного тока. Для этого вам понадобится блок питания AC-DC. Эти источники питания преобразуют напряжение в постоянный ток и регулируют напряжение вверх или вниз в зависимости от выхода устройства.

    Кроме того, многие портативные генераторы электроэнергии накапливают энергию в батареях, использующих постоянный ток. Для приложений в отдаленных местах питание от батарей, топливных элементов или солнечных элементов, которые обеспечивают питание постоянного тока, более доступно, чем питание переменного тока от линий электропередач. В этих ситуациях могут потребоваться источники питания постоянного тока для изменения выходного напряжения для использования устройством.

    Подробнее Источники питания

    В чем разница между источниками питания переменного и постоянного тока?

    Как уже отмечалось, основное различие между мощностью переменного и постоянного тока заключается в направлении потока электронов. Это различие приводит ко всем другим различиям между этими видами электричества. Волновое движение мощности переменного тока помогает этому источнику питания очень эффективно перемещаться дальше, потому что электростанции могут легко генерировать большое количество энергии переменного тока и доставлять ее по линиям электропередач, которые затем подаются на трансформаторы для понижения напряжения, пока оно не достигнет домов и предприятий. При изменении напряжения мощность постоянного тока не так легко увеличивается или уменьшается, и поэтому она не может эффективно передаваться на большие расстояния.

    Также важно отметить разницу между передачей энергии переменного и постоянного тока. Источник питания и его подача различаются — источник поступает от линий электропередачи и подает электроэнергию непосредственно в устройство или через источник питания, который преобразует мощность в другую форму или напряжение.

    Сравнивая разницу между источниками питания переменного и постоянного тока, учитывайте, поступает ли электричество от батареи или от розетки. Большинство розеток обеспечивают питание переменного тока, тогда как батареи являются наиболее распространенным источником питания постоянного тока.

    Как работает блок питания переменного/постоянного тока?

    Для питания многих устройств в здании могут потребоваться блоки питания переменного/постоянного тока. Эти блоки включают в себя трансформаторы для изменения напряжения, выпрямители для преобразования в мощность постоянного тока и фильтр для удаления части электронного шума от волн высокой и низкой мощности переменного тока. Даже когда мощность меняется с переменного на постоянный, волны остаются, создавая пульсации выходного напряжения более высокого и более низкого напряжения.

    В нерегулируемых источниках питания пульсации напряжения остаются в выходном напряжении. Соедините нерегулируемые источники питания с устройствами по выходу, если вы не уверены, нужна ли вам регулируемая или нерегулируемая мощность. Не используйте нерегулируемый источник питания с выходной мощностью, превышающей потребности электрической части, чтобы избежать перегрузки оборудования по мощности, особенно если это устройство имеет электронные компоненты.

    На самом деле, если у вас есть электрическое устройство, в котором вы не уверены, что оно нуждается в нерегулируемом или регулируемом питании, будьте осторожны и выберите регулируемое. Хотя пульсации напряжения могут незначительно влиять на большинство обычных электрических устройств, они влияют на электронику. Чтобы не повредить компоненты внутри электроники, вам понадобится блок питания AC-DC с регулятором.

    Регулируемые источники питания могут быть линейными или импульсными, в зависимости от механизма, который они используют для уменьшения пульсаций напряжения от источника питания. Импульсные источники питания используют модификацию ширины импульса. Преимущества этой технологии включают возможность добавления адаптеров для использования за границей, более высокую емкость и возможность повышать или понижать напряжение. К сожалению, импульсные источники питания стоят дороже и при переключении иногда создают небольшие электронные помехи. Эти недостатки, однако, не превосходят преимущества импульсного источника питания.

    Линейным блокам питания не хватает эффективности и универсальности импульсных. Эти устройства имеют большой трансформатор, который может только понижать напряжение, поэтому они бесполезны, если у вас есть требования к высокому напряжению. Блок большего размера часто выделяет больше тепла по сравнению с импульсным блоком питания, но он тихий и идеально подходит для связи или медицинских учреждений. Если у вас есть старые устройства или вам нужна бесшумная работа, линейный регулируемый источник питания может быть лучшим выбором для сглаживания пульсаций напряжения в форме выходной мощности. Как следует из названия, линейные источники питания работают в одной линии для подачи электроэнергии через систему в одном направлении.

    Импульсные источники питания работают по более сложной схеме, что, как ни странно, делает их более эффективными. С этими типами блоков питания вы действительно получаете то, за что платите. Плохо изготовленные регулируемые импульсные модели могут иметь лишь немного меньшую пульсацию на выходе, чем нерегулируемые источники питания. Тщательно оцените модель источника питания и ее конструкцию, прежде чем инвестировать в нее. Эти блоки питания начинаются с питания переменного тока и передают его через выпрямитель для перехода на питание постоянного тока. Затем транзисторы преобразуют мощность постоянного тока обратно в мощность переменного тока, на этот раз с прямоугольной волной. Затем он может двигаться вверх или вниз по напряжению через трансформатор. Наконец, правильное напряжение снова проходит через выпрямитель, чтобы снова превратиться в питание постоянного тока, которое проходит через фильтр для уменьшения пульсаций выходного напряжения.

    Регулировка мощности устройства уменьшает пульсации выходного напряжения, обеспечивая чистое питание постоянного тока. Для устройств, которые в значительной степени зависят от плавного питания без изменений напряжения, необходима регулируемая мощность постоянного тока. Решение о том, нужна ли вам регулируемая или нерегулируемая мощность, не исчезает, если вам нужен источник питания постоянного тока. Благодаря неожиданному способу работы этих устройств вам все равно придется выбирать, нужна вам чистая выходная мощность или нет.

    Мощные блоки питания AC-DC

    Как работает источник питания постоянного тока?

    Некоторые устройства запускаются с питанием постоянного тока, например автомобильный аккумулятор или солнечный элемент. Напряжение от источника может превышать потребности подключенного устройства. Поскольку мощность постоянного тока трудно изменить, источники питания постоянного тока часто включают в себя инверторы и выпрямители для преобразования мощности постоянного тока в мощность переменного тока. Мощность переменного тока поступает в трансформатор для изменения напряжения. После того, как источник питания достигает нужного напряжения, электричество проходит к выпрямителю, где оно снова преобразуется в мощность постоянного тока.

    Как и в случае с источниками питания AC-DC, для моделей DC-DC могут потребоваться регуляторы для сглаживания сигнала. При преобразовании напряжения в мощность переменного тока в электрическом токе появляются пульсации напряжения. Регулятор уменьшает пульсации выходного напряжения для получения более чистой энергии на выходе. Для устройств, которым не нужно идеально ровное напряжение, можно использовать нестабилизированные блоки питания, которые зачастую стоят дешевле. Однако, если вы должны использовать источник питания постоянного тока для деликатного устройства, вам понадобится более чистый выход регулируемого источника питания.

    Посмотрите наши блоки питания постоянного и постоянного тока

    Как узнать, является ли источник питания переменным или постоянным источники питания и следите за самим устройством.

    Один из способов определить, есть ли у вас блок питания AC-DC или модель DC-DC, — посмотреть на само устройство. Часто входная и выходная информация появляется где-то на поверхности. Если на вход подается переменный ток, у вас есть источник питания переменного/постоянного тока, и у вас есть модель постоянного тока, если вход и выход являются постоянными.

    Хотя вы уже знаете, что источники питания переменного тока включают в себя розетки, эта информация становится бесполезной, если у вас есть устройство на борту корабля или в самолете. Как эти части получают энергию? Бортовой генератор или аккумуляторная батарея двигателя могут вырабатывать необходимое электричество. Если вы не уверены в источнике питания устройства, свяжитесь с нами по адресу ACT. У нас есть специалисты, которые помогут вам определить тип блока питания, который вам нужен.

    Имеющиеся у вас источники питания так же важны, как и то, что вы питаете. Чтобы защитить ваши электрические устройства от повреждений, снабдите их источниками питания для создания нужного типа напряжения и тока, который требуется устройству, не выходя за рамки вашего бюджета. Если у вас есть вопросы или вам необходимо приобрести блоки питания переменного или постоянного тока, мы можем помочь.

    Найдите блоки питания для любых условий в Advanced Conversion Technology

    Свяжитесь с ACT, чтобы начать работу

    Получите надежные блоки питания, способные выдерживать даже самые экстремальные условия. Нужны ли вам блоки питания переменного/постоянного тока, преобразующие электричество, или блоки постоянного/постоянного тока для изменения напряжения без изменения типа тока, вы можете найти их в ACT. Просмотрите наши варианты, чтобы найти подходящие устройства для ваших нужд.

    Хотя мы предлагаем широкий ассортимент блоков питания как в формате AC-DC, так и DC-DC, у вас могут возникнуть особые потребности, требующие определенного варианта. Если вы не можете найти в нашем каталоге идеальные блоки питания, свяжитесь с нами, чтобы мы могли разработать для вас специализированное решение.

    Устройство для преобразования постоянного тока в переменный (2010 г.

    ) | Патрик Л. Чепмен

    Патент•

    Патрик Л. Чепмен 1 , Брайан Т. Кун 1 , Роберт С. Балог 1 , Джонатан В. Кимбалл 1 020004 +2 Еще 900

    Abstract: Инвертор для преобразования входного сигнала постоянного тока (DC) от источника постоянного тока в выходной сигнал переменного тока (AC) для подачи в сеть переменного тока включает в себя входной преобразователь, выходной преобразователь и активный фильтр, каждый из которых электрически соединен с шиной. Шина может быть шиной постоянного тока или шиной переменного тока. Входной преобразователь сконфигурирован для преобразования входного сигнала постоянного тока в сигнал шины постоянного или переменного тока. Выходной преобразователь сконфигурирован для преобразования сигнала шины в выходной сигнал переменного тока на частоте сети. Активный фильтр выполнен с возможностью уменьшения мощности двухчастотных пульсаций сигнала шины путем подачи питания на шину питания и поглощения энергии от нее.

    …читать дальшечитать меньше

    Темы: преобразователь переменного тока в переменный (73%), смещение постоянного тока (66%), циклопреобразователь (65%), форма волны (61%), слабая шина (59%) …читать Подробнее

    Цитаты

    PDF

    Открытый доступ

    Подробнее фильтров


    Патент •

    Система и метод для маршрутизации в нескольких микрограммах, имеющих DC и шины AC

    […]

    Миллер 1 , Дэвид Майкл Барретт 1 , John Patrick Kajs 1 •Учреждения (

    1

    )

    14 сентября 2016

    Резюме: Здесь описываются системы и методы для управления операциями множества модулей микросетей. Модуль микросети включает в себя трансформаторы и/или силовые преобразователи, необходимые для модификации входных источников питания переменного или постоянного тока, чтобы они соответствовали требуемым характеристикам выходной мощности. Модуль микросети дополнительно содержит программный модуль управления и программный модуль маршрутизатора питания. Программный модуль управления получает данные от датчиков в модуле микросети и управляет потоком электроэнергии с помощью управляемых элементов. Программный модуль Power Router управляет работой Power Router. Маршрутизатор питания может обнаруживать изменения спроса на электроэнергию в модуле микросети или от других модулей микросети. Маршрутизатор питания может регулировать поток энергии между модулями микросети в ответ на изменения в подаче питания на модуль микросети и изменения потребности в мощности от модуля микросети.

    …читать дальшечитать меньше

    50 цитирований


    Патент•

    Комбинированная энергосистема Smart-grid

    […]

    Ли Ан Чоу, Натан Дежарден, Джеймс Виндгассен 50 09020

    1

    Аннотация: Показанные и описанные здесь варианты осуществления относятся к портативной системе производства и агрегации экологически чистой энергии. Система содержит множество блоков выработки электроэнергии, способных вырабатывать электроэнергию постоянного тока, устройство накопления энергии, блок инвертора и главный контроллер. Множество блоков выработки электроэнергии может включать в себя блок выработки солнечной энергии, блок выработки энергии ветра, блок выработки гидроэнергии и блок выработки энергии на основе топлива. Главный контроллер электрически соединен с множеством блоков выработки электроэнергии, контроллером инвертора и устройством накопления энергии и отслеживает выработку электроэнергии постоянного тока множеством блоков выработки электроэнергии, контролирует электроэнергию постоянного тока, принимаемую инвертором, измеряет заряд устройство накопления энергии и направляет электроэнергию постоянного тока от устройства накопления энергии на инвертор. Природа системы и ее приложений позволяет эффективно использовать системы беспроводной связи и т.п. там, где иначе это было бы невозможно.

    . ..подробнееЧитать меньше

    38 ссылок


    Патент•

    Система и способ управления микросетью с шиной постоянного и переменного тока

    […]

    Landon Cabell Garland Miller 4 9000 (

    1

    )

    22 марта 2012 г.

    Аннотация: Здесь описаны системы и методы для управления работой модуля микросети. Модуль микросети включает в себя трансформаторы и/или силовые преобразователи, необходимые для модификации входных источников питания переменного или постоянного тока, чтобы они соответствовали требуемым характеристикам выходной мощности. Модуль микросети дополнительно содержит модуль программного обеспечения управления питанием и модуль программного обеспечения управления, установленный на компьютере микросети. Программный модуль управления питанием использует полученные бизнес-параметры для создания правил применения к работе модуля микросети. Правила хранятся локально на компьютере микросети, поэтому модуль управляющего программного обеспечения может быстро получить к ним доступ. Программный модуль управления использует правила в сочетании с данными, собранными с датчиков, установленных на уровне физической схемы модуля микросети, для управления операциями модуля микросети.

    …подробнееЧитать меньше

    25 ссылок


    Патент•

    Многоступенчатый инвертор мощности

    […]

    Патрик Л. Чепмен, Эндрю О’Коннелл, Тимоти Сэмс, Эрик Мартина

    4 18 May 2015

    Реферат: Инвертор для преобразования входного сигнала постоянного тока (DC) от источника постоянного тока в выходной сигнал переменного тока (AC) для подачи в сеть переменного тока включает входной преобразователь, выходной преобразователь, входной контроллер. , и выходной контроллер. Входной контроллер сконфигурирован для управления работой входного преобразователя, а выходной контроллер сконфигурирован для управления работой выходного контроллера. Контроллеры ввода и вывода электрически изолированы друг от друга и могут не поддерживать прямую связь друг с другом. В некоторых вариантах осуществления контроллеры ввода и вывода могут взаимодействовать друг с другом через преобразователи ввода и вывода.

    …подробнееЧитать меньше

    23 упоминания


    Патент•

    Система с фотогальваническим питанием

    […]

    Ching-Ming Lai, Ching-Tsai Pan, Chih-Hsing Chan, Wen-Hsing Chan +1 more

    07 Mar 2011

    Реферат: Раскрыты фотоэлектрическая система питания и ее модуль переменного тока (AC). Система с фотоэлектрическим питанием обеспечивает мощность постоянного тока (DC) через фотоэлектрический модуль и преобразует мощность постоянного тока в мощность переменного тока, которая подключена к сети переменного тока коммунальной сети. Модуль переменного тока системы с фотогальваническим питанием вырабатывает непрерывный квазисинусоидальный ток, а квазисинусоидальный ток преобразуется в синусоидальный. Высокочастотные гармонические составляющие синусоидального тока фильтруются для создания синусоидального выходного тока в фазе с мощностью сети переменного тока, тем самым реализуя отслеживание точки максимальной мощности (MPPT) фотоэлектрического модуля и подавая мощность с единичным коэффициентом мощности в сеть. Мощность сети переменного тока.

    … Прочитайте Moreread Mest

    19 Цитаты


    Ссылки

    PDF

    Открытый доступ

    Больше фильтров


    Патент •

    Solar Arrue Inverter с максимальной мощной дорожкой

    .

    .

    Kasemsan Siri 1 • Учреждения (

    1

    )

    28 января 2005 г.

    Резюме: Инвертор для подключения источника питания постоянного тока к коммунальной сети включает один каскад преобразования постоянного тока, максимум ( источник) отслеживание мощности и управление током на основе упреждающей компенсации в зависимости от управляющего напряжения входной мощности, выпрямленного сетевого напряжения, а также масштабированного и возведенного в квадрат обратного или масштабированного обратного значения среднеквадратичного значения сетевого сетевого напряжения. Различные варианты осуществления также включают в себя защиту от перенапряжения, перегрузки по току, пониженного напряжения и перегрева, а также резервную батарею с ее контролем управления батареями, в то время как другие адаптируют многоканальную систему распределенного питания с распределенным максимальным питанием. отслеживание мощности для использования в качестве единого источника питания постоянного тока для инверторной системы, расположенной ниже по потоку, с контроллерами, аварийными или вспомогательными нагрузками и альтернативными системами управления с обратной связью по току для обеспечения синфазного выходного тока по отношению к напряжению сети общего пользования при поглощении максимальной доступной мощности от источника постоянного тока и минимальное использование резервной батареи для максимальной надежности системы.

    …читать дальшечитать меньше

    321 цитирование


    Патент•

    Универсальный силовой преобразователь

    […]

    William C. Alexander

    06 июня 2007 г. сила между двумя или более порталами. Любой или все порталы могут быть постоянным током, однофазным переменным током или многофазным переменным током. Преобразование осуществляется множеством двунаправленных проводящих и блокирующих полупроводниковых переключателей, которые попеременно соединяют индуктор и параллельный конденсатор между указанными порталами, так что энергия передается в индуктор от одного или нескольких входных порталов и/или фаз, затем энергия передается из катушки индуктивности на один или несколько выходных портов и/или фаз, при этом указанный параллельный конденсатор способствует «мягкому» выключению, а любая избыточная энергия катушки индуктивности возвращается обратно на вход. Также облегчено мягкое включение и обратное восстановление. Упомянутые двунаправленные переключатели допускают две передачи мощности за цикл индуктора/конденсатора, тем самым максимально увеличивая использование индуктора/конденсатора, а также обеспечивая оптимальную работу преобразователя с высокими отношениями входного/выходного напряжения. Средства управления координируют переключатели для выполнения желаемой передачи мощности.

    …читать дальшечитать меньше

    213 цитирований


    Патент•

    Способ и устройство для подавления изменяющихся во времени сигналов в батареях при зарядке или разрядке

    […]

    Keith S. Champlin

    4

    4 Nov 1993

    Аннотация: Раскрыто электронное устройство для эффективного предотвращения прохождения переменного во времени тока через гальванический элемент или батарею. Изменяющийся во времени ток, протекающий в цепи, которая включает в себя элемент/батарею, воспринимается снаружи элемента/батареи с помощью датчика переменного тока с магнитной связью, тем самым создавая индуцированный изменяющийся во времени сигнал. Этот индуцированный сигнал усиливается до уровня исходного изменяющегося во времени тока и подается на клеммы элемента/батареи в противофазе с исходным током. В результате составляющая изменяющегося во времени тока, протекающего по внешним выводам элемента/батареи, принимает альтернативный путь вокруг элемента/батареи и эффективно компенсируется внутри самого элемента/батареи. Аналогичным образом устраняется изменяющееся во времени напряжение на элементе/батарее, которое обычно возникает в результате прохождения изменяющегося во времени тока через его внутреннее сопротивление. Соответственно, измерения инкрементных параметров элемента/батареи могут быть выполнены с элементом/батареей «на линии» без ошибок измерения из-за ложных сигналов, связанных с зарядным устройством и нагрузкой. Дополнительные области применения раскрытого устройства включают уменьшение или устранение пульсаций и перекрестных помех в батареях, питающих чувствительное к напряжению оборудование, и предотвращение износа пластин, вызванного переменным током, протекающим через элемент/батарею.

    …читать дальшечитать меньше

    154 цитаты


    Материалы статьи•DOI•

    Новый квазиодноступенчатый (QSS) двунаправленный инвертор/зарядное устройство с программным переключением

    […]

    Куньронг Ван 1 , ФК Lee 2 , Wai Dong•Institutions (

    2

    )

    03 октября 1999

    Резюме: В этой статье предлагается новая топология квазиоднокаскадного инвертора/зарядного устройства с плавным переключением (QSS). Он реализует плавную четырехквадрантную работу в режиме инвертора и работу выпрямителя с единичным коэффициентом мощности в режиме зарядного устройства. Одноступенчатое преобразование мощности, стандартное полумостовое соединение устройств, мягкое переключение для всех силовых устройств, низкие потери проводимости, простое ШИМ-управление с выравниванием по центру и высокая эффективность являются одними из основных особенностей. В этой статье обсуждаются принципы работы схемы, ШИМ-управление и синтез, а также топологическое расширение. Также представлены экспериментальные результаты на прототипе мощностью 3 кВА (от 12 В постоянного тока до 110 В переменного тока).

    … прочитайте Moreread Less

    151 Цитации


    Патент •

    Интегрированные схемы и источники питания

    […]

    ASIM Mumtaz, Lesley Chisenga

    07 Nov 2005

    9000 2 Рефера к интегральным схемам для блоков кондиционирования мощности, то есть к схемам подачи питания в сеть, например, в бытовую электросеть, например, от топливного элемента или фотогальванического устройства, а также к схемам подачи энергии в сеть, таким как бытовая электросеть, от источника постоянного тока от источника питания низкого напряжения, такого как фотогальваническое устройство или топливный элемент. Мы описываем кристалл интегральной схемы полупроводник-на-изоляторе, содержащий подложку, несущую схему согласования мощности, причем схема согласования мощности содержит, по меньшей мере, два силовых устройства, одно из указанных силовых устройств является боковым силовым устройством, другое из указанных силовых устройств является вертикальным. силовое устройство. Мы также описываем схему согласования мощности для подачи мощности от источника постоянного тока в линию электропитания переменного тока, причем схема содержит: вход постоянного тока для приема мощности постоянного тока от упомянутого источника постоянного тока; выход переменного тока для подключения к указанной линии электроснабжения переменного тока; преобразователь постоянного тока в постоянный, имеющий вход, соединенный с упомянутым входом постоянного тока, и имеющий выход; преобразователь постоянного тока в переменный, имеющий вход постоянного тока и выход переменного тока для преобразования мощности постоянного тока в мощность переменного тока для вывода на указанную линию электропитания; и регулятор напряжения постоянного тока, соединенный между выходом указанного преобразователя постоянного тока и входом указанного преобразователя постоянного тока в переменный, для регулирования указанного входного напряжения постоянного тока в указанный преобразователь постоянного тока в переменный; и при этом указанный регулятор сконфигурирован для управления выходным переменным током указанной схемы путем управления указанным входным напряжением постоянного тока в указанный преобразователь постоянного тока в переменный.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
