7805 стабилизатор — трехвыводные стабилизаторы напряжения

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах. Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания. Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения. Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения. Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В. Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа: Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом: Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А.

Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов. При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором. Работоспособная схема стабилизатора: Технические данные:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт. Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации.

В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств. Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода. После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока. Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы. Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.
https://www.youtube.com/watch?v=6KEiRumE1oo

LM7805: Обзор ИС регулятора напряжения

Электронным схемам иногда требуется стабильный источник питания для гармоничного функционирования других компонентов. Однако источник питания не всегда постоянен и требует регулирования для удовлетворения потребностей схемы. Стабилизаторы напряжения стабилизируют питание от нестабильного источника, чтобы на выходе получалась мощность с постоянным напряжением и током. В данном учебном пособии рассматривается принцип работы этих регуляторов с особым интересом к регулятору напряжения LM7805. Поэтому, если вы хотите узнать больше о микросхеме регулятора напряжения 7805, этот материал для вас.

1. Что такое ИС LM7805?

Как следует из названия, LM7805 — это линейный регулятор напряжения промышленного стандарта. Он относится к устройствам 78xx с постоянным выходным напряжением. xx представляет собой значение выходного напряжения устройств семейства 78.

LM7805 — это трехтерминальная ИС линейного стабилизатора напряжения, работающая с переменным током. Это распространенный компонент в схемах, где требуются положительные регуляторы напряжения.

Регулятор 7805 выпускается в различных версиях. Версия TO-92 изготовлена из пластика и поэтому лучше работает в схемах с низким энергопотреблением. Версия T-O3 поставляется в цельнометаллическом корпусе для более легкого отвода тепла.

Схема микросхемы 7805

2. Конфигурация выводов микросхемы 7805

В регуляторе 7805 три вывода:

7805 IC pinout

Контакт 1

Это входной контакт для подачи нерегулируемого напряжения в схему.

Контакт 2

Контакт Ground соединяется с землей и является нейтральным, в отличие от входного и выходного контактов.

Вывод 3

Это выходной вывод, на который подается постоянное напряжение +5 В.

3. Основные характеристики регулятора 7805

Во-первых, регулятор может обеспечивать выходной ток до 1,5 А. Типичное постоянное выходное напряжение составляет 5 В, но может варьироваться от 4,8 В до 5,2 В.

Во-вторых, регулятор также имеет функции ограничения тока и внутреннего охлаждения для предотвращения перегрузки схемы. Уникальная схема тепловой перегрузки внутри ИС 7805 автоматически отключает подачу напряжения, пока микросхема не остынет.

В-третьих, регулятор имеет отверстие в верхней части для подключения к радиатору для дальнейшего регулирования температуры.

Кроме того, минимальное входное напряжение должно составлять 7 В, а максимальное — 25 В для оптимального функционирования ИС.

Регулировка нагрузки ИС находится в диапазоне от 10 мВ до 50 мВ, превышение этих диапазонов приведет к сбоям в работе.

И наконец, температура спая не должна превышать 125 °C даже при достаточном теплоотводе.

Вот видео с более подробной информацией об ИС 7805.

4. LM7805 в схеме

ИС 7805 имеет множество применений, включая работу в качестве регулятора напряжения +5 В и обеспечение регулируемого выходного напряжения в схеме.

В этом разделе мы рассмотрим работу микросхемы в качестве регулятора напряжения 5 В и регулируемого выходного регулятора.

7805 как регулятор напряжения +5 В

Регулятор напряжения 7805 может регулировать входящее напряжение и выдавать его на +5В. Он работает с двумя конденсаторами на концах цепи 7805-регулятора.

ИС 7805 в качестве регулятора напряжения 5 В

Входной конденсатор 0,22 мкФ необходим, если расстояние между фильтром источника питания и регулятором велико. Конденсатор на выходе отвечает за переходные характеристики, и вместе они помогают стабилизировать регулятор.

Для эффективной работы они должны находиться близко к регулятору и быть керамического типа.

Схема LM7805 — 7805 как регулируемый выходной регулятор

Регулятор также может регулировать выходное напряжение до любого значения, которое вы пожелаете. На схеме ниже показана схема, необходимая для достижения таких результатов.

7805 как регулируемый регулятор выходного напряжения

Соответствующее входное напряжение должно находиться в диапазоне 9-25 В. Величина сопротивления двух резисторов определяет выходное напряжение схемы.

Поэтому регулировка сопротивления R1 и R2 регулирует выходное напряжение. Чтобы рассчитать значение сопротивления, используйте приведенную ниже формулу.

Схема LM7805 — Как работает микросхема 7805 в схеме?

Схема состоит из:

ИС 7805 в цепи

230 В переменного тока поступает в трансформатор и преобразуется в колебательный постоянный ток в мостовом выпрямителе. Предохранитель ограничивает ток от трансформатора до 1А.

Конденсаторы фильтруют пульсации входящего тока на обоих концах цепи. Ветер с C1 — это 12 В постоянного тока без регулирования, и он поступает на регулятор напряжения, чтобы выйти в виде 5 В. Диод D1 защищает курс от всплеска тока и повреждения, поскольку он имеет обратное смещение.

Входное напряжение всегда должно быть больше, по крайней мере, на 2,5 В, чем выходное напряжение. Часть энергии также теряется в виде тепла, поэтому для ИС 78058 необходим теплоотвод.

Источник питания переменного тока более удобен, чем источник питания постоянного тока. Батареи постоянного тока нестабильны, так как часто разряжаются, что снижает выходное напряжение.

5. Схема LM7805 — Применение линейного регулятора напряжения 7805

Помимо работы в качестве регулятора напряжения +5 В и регулируемого регулятора напряжения, LM7805 используется в схемах, где требуется:

Защита от обратного смещения

Регулируемый двойной источник питания

Постоянный выход +5В, например, микроконтроллеры, датчики и другие проекты.

Практические применения включают:

Зарядка батарей постоянного тока

Зарядные устройства для телефонов

Портативный CD-плеер

Источники бесперебойного питания (ИБП)

Батарея ИБП

 Заключение

 ИС 7805 является неотъемлемым компонентом в схемах, чувствительных к изменению напряжения. Используя несколько внешних устройств, вы также можете экспериментировать с регулятором в выбранном вами проекте.

Найдите нас здесь для приобретения необходимых компонентов или любых других вопросов.

L7805cv схема регулируемый стабилизатор. Стабилизаторы для питания микросхем

В настоящее время тяжело найти какое-либо электронное устройство не использующее стабилизированный источник питания. В основном в качестве источника питания, для подавляющего большинства различных радиоэлектронных устройств, рассчитанных на работу от 5 вольт, наилучшим вариантом будет применение трехвыводного интегрального

78L05 .

Описание стабилизатора 78L05

Данный стабилизатор не дорогой и прост в применении, что позволяет облегчить проектирование радиоэлектронных схем со значительным числом печатных плат, к которым подается нестабилизированное постоянное напряжение, и на каждой плате отдельно монтируется свой стабилизатор.

Микросхема — стабилизатор 78L05 (7805) имеет тепловую защиту, а также встроенную систему предохраняющую стабилизатор от перегрузки по току. Тем не менее, для более надежной работы желательно применять диод, позволяющий защитить стабилизатор от короткого замыкания во входной цепи.

Технические параметры и цоколевка стабилизатора 78L05:

  • Входное напряжение: от 7 до 20 вольт.
  • Выходное напряжение: от 4,5 до 5,5 вольт.
  • Выходной ток (максимальный): 100 мА.
  • Ток потребления (стабилизатором): 5,5 мА.
  • Допустимая разница напряжений вход-выход: 1,7 вольт.
  • Рабочая температура: от -40 до +125 °C.

Аналоги стабилизатора 78L05 (7805)

Существуют два типа данной микросхемы: мощный 7805 (ток нагрузки до 1А) и маломощный 78L05 (ток нагрузки до 0,1А). Зарубежным аналогом 7805 является ka7805. Отечественными аналогами являются для 78L05 — КР1157ЕН5, а для 7805 — 142ЕН5

Схема включения 78L05

Типовая схема включения стабилизатора 78L05 (по datasheet) легка и не требует большого количества дополнительных радиоэлементов.

С1 на входе необходим для ликвидации ВЧ помех при подаче входного напряжения. Конденсатор С2 на выходе стабилизатора, как и в любом другом источнике питания, обеспечивает стабильность блока питания при резком изменении тока нагрузки, а так же уменьшает степень пульсаций.

При разработке блока питания необходимо иметь в виду, что для устойчивой работы стабилизатора 78L05 напряжение на входе должно быть не менее 7 и не более 20 вольт.

Ниже приводятся несколько примеров использования интегрального стабилизатора 78L05.

Лабораторный блок питания на 78L05

Данная схема отличается своей оригинальностью, из-за нестандартного применения микросхемы , источником опорного напряжения которого служит стабилизатор 78L05. Поскольку максимально допустимое входное напряжение для 78L05 составляет 20 вольт, то для предотвращения выхода 78L05 из строя в схему добавлен параметрический стабилизатор на стабилитроне VD1 и резисторе R1.

Микросхема TDA2030 подключена по типу неинвертирующего усилителя. При таком подключении коэффициент усиления равен 1+R4/R3 (в данном случае 6). Таким образом, напряжение на выходе блока питания, при изменении сопротивления резистора R2, будет меняться от 0 и до 30 вольт (5 вольт х 6). Если нужно изменить максимальное выходное напряжение, то это можно сделать путем подбора подходящего сопротивления резистора R3 или R4.

Бестрансформаторный блок питания на 5 вольт

данная характеризуется повышенной стабильностью, отсутствием нагрева элементов и состоит из доступных радиодеталей.

Структура блока питания включает в себя: индикатор включения на светодиоде HL1, вместо обычного трансформатора — гасящая цепь на элементах C1 и R2, диодный выпрямительный мост VD1, конденсаторы для уменьшения пульсаций, стабилитрон VD2 на 9 вольт и интегральный стабилизатор напряжения 78L05 (DA1). Необходимость в стабилитроне вызвана тем, что напряжение с выхода диодного моста равно приблизительно 100 вольт и это может вывести стабилизатор 78L05 из строя. Можно использовать любой стабилитрон с напряжением стабилизации от 8…15 вольт.

Внимание! Так как схема не имеет гальванической развязки с электросетью, следует соблюдать осторожность при наладке и использовании блока питания.

Простой регулируемый источник питания на 78L05

Диапазон регулируемого напряжения в данной схеме составляет от 5 до 20 вольт. Изменение выходного напряжения производится при помощи переменного резистора R2. Максимальный ток нагрузки составляет 1,5 ампер. Стабилизатор 78L05 лучше всего заменить на 7805 или его отечественный аналог КР142ЕН5А. Транзистор VT1 можно заменить на . Мощный транзистор VT2 желательно разместить на радиаторе с площадью не менее 150 кв. см.

Схема универсального зарядного устройства

Эта схема зарядного устройства достаточно проста и универсальна. Зарядка позволяет заряжать всевозможные типы аккумуляторных батарей: литиевые, никелевые, а так же маленькие свинцовые аккумуляторы используемые в бесперебойниках.

Известно, что при зарядке аккумуляторов важен стабильный ток зарядки, который должен составлять примерно 1/10 часть от емкости аккумулятора. Постоянство зарядного тока обеспечивает стабилизатор 78L05 (7805). У зарядника 4-е диапазона тока зарядки: 50, 100, 150 и 200 мА, которые определяются сопротивлениями R4…R7 соответственно. Исходя из того, что на выходе стабилизатора 5 вольт, то для получения допустим 50 мА необходим резистор на 100 Ом (5В / 0,05 А = 100) и так для всех диапазонов.

Так же схема снабжена индикатором, построенном на двух транзисторах VT1, VT2 и светодиоде HL1. Светодиод гаснет при окончании зарядки аккумулятора.

Регулируемый источник тока

По причине отрицательно обратной связи, следующей через сопротивление нагрузки, на входе 2 (инвертирующий) микросхемы TDA2030 (DA2) находится напряжение Uвх. Под влиянием данного напряжения сквозь нагрузку течет ток: Ih = Uвх / R2. Исходя из данной формулы, ток, протекающий через нагрузку, не находится в зависимости от сопротивления этой нагрузки.

Таким образом, меняя напряжение поступающее с переменного резистора R1 на вход 1 DA2 от 0 и до 5 В, при постоянном значении резистора R2 (10 Ом), можно изменять ток протекающий через нагрузку в диапазоне от 0 до 0,5 А.

Подобная схема может быть с успехом применена в качестве зарядного устройства для зарядки всевозможных аккумуляторов. Зарядный ток постоянен во время всего процесса зарядки и не находится в зависимости от уровня разряженности аккумулятора или от непостоянства питающей сети.

Предельный ток заряда, можно менять путем уменьшения или увеличения сопротивление резистора R2.

(161,0 Kb, скачано: 6 295)

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на . Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки

Денди , да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0.33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3.3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Рис.1

Недавно нашел в закромах интересный стабилизатор напряжения 7805UC (аналог UA7805) в корпусе TO-220 рис.1, который когда-то использовался в игровой приставке. Нарыл в Интернете даташит на сей девайс: регулятор обеспечивает стабильное выходное напряжение в пределах 4. 8 до 5.2В и ток 1.5А при входном напряжении от 7 до 25В; рабочие температуры от 0 до 125 о С; выходное сопротивление 0.017 Ом. 7805UC может обеспечить пиковые нагрузки по току 2.2А.
В регуляторе реализована возможность управления переменным напряжением (положительное импульсное напряжение) в пределах от 10Гц до 100кГц с малым коэффициентом шумов — 40 мкВ.
Стабилизатор имеет внутренний ограничитель тока при коротком замыкании, а также защиту при тепловой перегрузке. Я думаю это позволит создать хороший лабораторный блок питания (БП), либо стабилизированный блок на напряжение 5В для устройств используемые в условиях в неприемлемых для большинства БП. Особенно если напряжение в сети любит скакать от 150 до 250В. В таких условиях не все БП смогут выдавать рассчитанное напряжение, когда входное напряжение с понижающего трансформатора может плавать от 7 до 20В.


Рис.2

На рис.2 приведена внутренняя архитектура микросхемы. Богатая начинка позволяет обходится скромной обвязкой — это экономит деньги, время и размеры при сборке.


рис.3 типовая схема с фиксированным напряжением и рис.4 регулируемая схема

Типовая схема подключения отображена на рис.3. Регулируемый вариант на рис.4


Рис.5

Блок питание на основе 7805UC рис.5. Необходим понижающий трансформатор ТР1 на 7..25В с выходным током 1-1.5А. Высоковольтный выключатель (1А) и предохранитель 0.5А. Для диодного моста рекомендую использовать 4 диода КД226А, каждый рассчитан на 2А, отказоустойчивые. Конденсаторы С1 и С2 электролитные для напряжения 15В. С1 100мкФх15В первичный фильтр — компенсирует импульсные скачки напряжения от трансформатора. Стабилизатор может сильно греться и необходимо установить радиатор, который будет рассеивать лишнее тепло (чем больше, тем лучше).

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т.д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром , если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В, вообще, приведет к отсутствию напряжения на выходе стабилизатора.

, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств , как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша схема работает от напряжения питания 5 вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

В природе существуют две разновидности 7805 с током нагрузки до 1А и более маломощный 78L05 с током нагрузки до 0,1А. Кроме того промежуточным вариантом является микросхема 78M05 с током нагрузки до 0,5А. Полными отечественными аналогами микросхемы являются для 78L05 КР1157ЕН5 и 7805 для 142ЕН5


Емкость С1 на входе требуется для срезания высокочастотных помех при подачи входного напряжения. Емкость С2 но уже на выходе стабилизатора задает стабильность напряжения при резком изменении тока нагрузки, а так же существенно снижает степень пульсаций.

При проектирование требуется помнить, что для нормальной работы стабилизатора 78L05 напряжение на входе должно быть не ниже 7 и не выше 20 вольт.

Схема управления позволяет подавать и отключать питание идущее на стабилизатор напряжения. Управляющий сигнал должен быть уровня TTL или CMOS. Схема может использоваться в роли коммутатора питания под управлением микроконтроллера.


Ниже рассмотрим подборку наиболее интересные примеры практического использования интегрального стабилизатора 78L05.

Этак конструкция лабораторного блока питания отличается своей изысканностью, в первую очередь из-за нестандартного использования микросхемы TDA2030, источником стабилизированного напряжения которого является 78L05.

TDA2030 включена как неинвертирующий усилитель. При таком подсоединении коэффициент усиления рассчитывается по формуле 1+R4/R3 и равен 6. Поэтому, напряжение на выходе блока питания, при регулировании номинала сопротивления R2, будет плавно изменятся от 0 и до 30 вольт.

Повышенная стабильность, отсутствие перегрева радиокомпонентов, вот главные достоинства этой конструкции.

Индикатор включения выполнен на светодиоде HL1, вместо трансформатора использована гасящая цепь на компонентах C1 и R1, диодный выпрямительный мост на специализированной сборке, конденсаторы применяются для минимизации пульсаций, стабилитрон на 9 вольт и стабилизатор напряжения 78L05. Необходимость использования стабилитрона обуславливается тем, что напряжение с выхода диодного моста около 100 вольт и это может повредить стабилизатор 78L05.

Диапазон напряжений в этой схеме от 5 до 20 вольт. Изменение выходного напряжения осуществляется переменным сопротивлением R2. Максимальный ток нагрузки около 1,5 ампер.

Устройство способно заряжать разные типы аккумуляторных батарей: литиевые, никелевые, а так же свинцовые аккумуляторы, применяемые в бесперебойниках.

При заряде аккумуляторных батарей нужен стабильный тока зарядки, который должен быть около 1/10 части от емкости батареи. Постоянство зарядного тока задает стабилизатор 78L05 . У зарядного устройства четыре диапазона тока зарядки: 50, пять вольт, то для получения тока 50 мА требуется сопротивление на 100 Ом исходя из закона Ома. Для удобства конструкция ЗУ имеет индикатор, выполненный на двух биполярных транзисторах и светодиоде. Светодиод тухнет по окончанию зарядки аккумуляторной батареи.

7805 Схема включения цоколевка

78xx — семейство трёхвыводных линейных интегральных стабилизаторов положительного напряжения первого поколения. Базовое семейство 78xx включает микросхемы на девять фиксированных выходных напряжений от +5 до +24 Вольт, обозначаемых четырёхзначными кодами 7805, 7806 … 7824 (третий и четвёртый знаки — выходное напряжение). ИС μA78G (без цифрового суффикса) — регулируемый четырёхвыводной стабилизатор на напряжения +5…+30 В. Допустимое входное напряжение ограничено +35 В (40 В для 7824), допустимый выходной ток ИС в корпусе TO-220 ограничен 1 А. Схема имеет встроенную защиту от перегрева и встроенную односкатную защиту выходного транзистора от перегрузок.

Существует связанное с данным семейство 79xx для регуляторов отрицательного напряжения. Интегральные схемы 78xx и 79xx могут использоваться вместе, чтобы обеспечить как положительные, так и отрицательные напряжения питания в той же цепи.

Первые ИС этого семейства были выпущены в начале 1970-х годов Fairchild Semiconductor под обозначениями μA7805…μA7824, и представляли собой развитие ИС LM109 Роберта Видлара. Впоследствии выпуск 78хх освоили различные производители. В настоящее время (2012 год), кроме базового семейства 7805, выпускаются его варианты на бо́льшие и меньшие выходные токи (78ххM, 78xxL и другие) в корпусах ТО-220, ТО-92, SOP8L, D2PAK.

Содержание

Внутреннее устройство [ править | править код ]

Биполярные ИС семейства 78xx изготавливаются по планарно-эпитаксиальной технологии, оптимизированной под производство мощных выходных транзисторов. В ИС применяются мощные и слаботочные npn-транзисторы, боковые pnp-транзисторы (в источнике тока), подложечный pnp-транзистор (в усилителе ошибки), поверхностные стабилитроны (диоды Зенера) и сопротивления величиной от 0,2 Ом (датчик выходного тока) до 20 К. Единственный слой алюминия, соединяющего эти компоненты, имеет толщину до 1 мкм. Площадь кристалла зависят от максимального выходного тока: «большие» кристаллы военных серий на токи 1-1,5 А имеют размер 1,6×1,7 мм (67×73 мил) или 2×2 мм (80×80 мил) при толщине 0,3 мм (12 мил) [1]

Все ИС семейства строятся по одной и той же схеме компенсационного стабилизатора. Принципиальные схемы ИС на разные напряжения различаются величиной верхнего резистора в делителе выходного напряжения, принципиальные схемы ИС на разные выходные токи — сопротивлением датчика выходного тока (от 0,2 до 2 Ом). Величины прочих сопротивлений в ИС разных подсемейств разных производителей могут несущественно различаться. Графическое представление принципиальных схем обычно предельно упрощено. Один транзистор схемы может в действительности состоять из множества параллельно включенных транзисторных структур, один резистор — из нескольких последовательно включенных резисторов и включенных параллельно с ними технологических стабилитронных перемычек. На схемах обычно не указывается важнейшие параметры «аналоговых» транзисторов — относительные площади их эмиттерных переходов.

Регулирующим (проходным) элементом схемы служит составной транзистор Дарлингтона npn-структуры (Т15, Т16), включенный эмиттерным повторителем, источником опорного напряжения — бандгап по модифицированной схеме Видлара. Обратная связь по напряжению замыкается через делитель напряжения (R20, R21), подключенный между общим проводом и выходом схемы. Нижнее сопротивление этого делителя (R21) обычно равно 4 кОм, верхнее (R20, от 1 до 21 кОм) зависит от напряжения стабилизации (от 5 до 24 В). Усилитель ошибки сравнивает напряжение на средней точке делителя с напряжением на выходе бандгапа; если напряжение на средней точке отклоняется от искомой величины (+4,0 В, а в маломощных ИС 78Lxx 2,5 В), то усилитель корректирует ток выходного транзистора, шунтируя источник стабильного тока на Т11.

Встроенные схемы защиты [ править | править код ]

В мощных ИС подсемейств 78xx, 78Mxx и им подобным реализована односкатная схема защиты выходных транзисторов от выхода за пределы области безопасной работы (ОБР) по току и напряжению. При малых падениях напряжения между входом и выходом (до 10 В) транзистор Т14 работает в режиме ограничителя тока: если падение напряжения на датчике (R16) превышает примерно 0,6 В (напряжение на открытом переходе база-эмиттер, Uбэ), Т14 плавно открывается и шунтирует (но не прерывает) базовый ток регулирующего транзистора. При больших падениях напряжения между входом и выходом пороговое значение тока линейно снижается. Так как пороговое Uбэ уменьшается с ростом температуры, то и порог срабатывания с ростом температуры снижается. В маломощных ИС подсемейства 78Lxx напряжение вход-выход не учитывается, схема защиты реагирует только на выходной ток.

Схема защиты от перегрева расположена «выше по течению» и работает независимо от защиты по ОБР: при температуре кристалла порядка +125 °С напряжение на последовательно включенных эмиттерных переходах Т2, Т3 падает настолько, что цепь защиты перехватывает управление выходным транзистором, и напряжение на выходе падает.

Встроенный подложечный диод защищает схему от воздействия обратного тока, протекающего от выхода ко входу при нормальном выключении устройства, поэтому обычно защищать микросхему внешним обратным диодом не нужно. Некоторые производители указывают характеристики встроенного обратного диода в явном виде: например, в ИС семейства NCP7800 омическое сопротивление обратной цепи равно 1 Ом, а предельный обратный ток в коротком (несколько мс) импульсе не должен превышать 5 А (протекание постоянного обратного тока не оговаривается). Этого запаса может быть недостаточным при мгновенном закорачивании входной цепи, например, при срабатывании тиристорной защиты блока питания. В схемах, в которых возможно такое закорачивание и в которых к выходу ИС 78хх подключены значительные ёмкости, следует защищать микросхемы внешними обратно включенными диодами.

Защиты от перенапряжения по входу не существует. Излишек входного напряжения можно погасить, включив на входе ИС 78хх балластный резистор — при условии, что минимального тока, протекающего через этот резистор в наихудших условиях, достаточно, чтобы напряжение на входе ИС никогда не поднималось выше допустимого максимума.

Интегральный стабилизатор L7805 CV – обычный трехвыводной стабилизатор положительного напряжения на 5В. Выпускается фирмой STMircoelectronics, примерная цена около 1 $. Выполнен в стандартном корпусе TO -220 (см. рисунок) , в котором выполнено много транзисторов, однако, предназначение у него совсем другое.

В маркировке серии 78ХХ последние две цифры обозначают номинал стабилизируемого напряжения, например:

  1. 7805 — стабилизация на 5 В;
  2. 7812 — стабилизация на 12 В;
  3. 7815 — стабилизация на 15 В и т. д.

Серия 79 предназначена для отрицательного выходного напряжения.

Используется для стабилизации напряжения в различных низковольтных схемах. Очень удобно использовать, когда необходимо обеспечить точность подаваемого напряжения, не требуется городить сложных схем стабилизации, а все это можно заменить одной микросхемой и парочкой конденсаторов.

Схема подключения L7805CV

Схема подключения L 7805 CV довольно проста, для работы необходимо согласно datasheet повесить конденсаторы по входу 0,33 мкФ, и по выходу 0,1 мкФ. Важно при монтаже или при конструировании, конденсаторы расположить максимально близко к выводам микросхемы. Делается это чтобы обеспечить максимальный уровень стабилизации и уменьшению помех.

По характеристикам стабилизатор L7805CV работоспособен при подаче входного постоянного напряжения в пределах от 7,5 до 25 В. На выходе микросхемы будет стабильное постоянное напряжение в 5 Вольт. В этом состоит вся прелесть микросхемы L7805CV.

Проверка работоспособности L7805CV

Как проверить работоспособность микросхемы? Для начала можно просто прозвонить выводы мультиметром, если хоть в одном случае наблюдается закоротка, то это однозначно указывает на неисправность элемента. При наличии у вас источника питания на 7 В и выше, можно собрать схему согласно датащита, приведенную выше, и подать на вход питание, на выходе мультиметром фиксируем напряжение в 5 В, соответственно элемент абсолютно работоспособен. Третий способ более трудоемкий, в случае если у вас отсутствует источник питания. Однако в этом случае вы параллельно получите и источник питания на 5 В. Необходимо собрать схему с выпрямительным мостом согласно рисункe, представленного ниже.

Для проверки нужен понижающий трансформатор с коэффициентом трансформации в 18 — 20 и выпрямительный мост, дальнейший обвес стандартный два конденсатора на стабилизатор и все, источник питания на 5 В готов. Значения номиналов конденсаторов тут завышены по отношению к схеме включения L7805 в datasheet, это связано с тем, чтобы лучше сгладить пульсации напряжения после выпрямительного моста. Для более безопасной работы, желательно добавить индикацию для визуализации включения прибора. Тогда схема приобретет такой вид:

Если на нагрузке будет много конденсаторов или любой другой емкостной нагрузки, можно защитить стабилизатор обратным диодом, во избежание выгорания элемента при разряде конденсаторов.

Большим плюсом микросхемы является достаточно легкая конструкция и простота использования, в случае, если вам необходимо питание одного значения. Схемы чувствительные к значениям напряжения обязательно должны снабжаться подобными стабилизаторами чтобы предохранить чувствительные к скачкам напряжения элементы.

Характеристики стабилизатора L7805CV, его аналоги

Основные параметры стабилизатора L7805CV:

  1. Входное напряжение — от 7 до 25 В;
  2. Рассеиваемая мощность — 15 Вт;
  3. Выходное напряжение — 4,75…5,25 В;
  4. Выходной ток — до 1,5 А.

Характеристика микросхемы приведена в таблице ниже, данные значения справедливы при условии соблюдения некоторых условий. А именно температура микросхемы находится в пределах от 0 до 125 градусов Цельсия, входном напряжении 10 В, выходном токе 500 мА (если иное не оговорено в условиях, колонка Test conditions), и стандартном обвесе конденсаторами по входу 0,33 мкФ и по выходу 0,1 мкФ.

Из таблицы видно, что стабилизатор прекрасно себя ведет при питании на входе от 7 до 20 В и на выходе будет стабильно выдаваться от 4,75 до 5,25 В. С другой стороны, подача более высоких значений приводит к уже более значительному разбросу выходных значений, поэтому выше 25 В не рекомендуется, а понижение по входу менее 7 В , вообще, приведет к отсутствию напряжения на выходе стабилизатора.

При работе на больших нагрузках, более 5 Вт, на микросхему необходимо установить радиатор во избежания перегрева стабилизатора, конструкция позволяет это сделать без каких-либо вопросов. Для более точной (прецизионной) техники, естественно, такой стабилизатор не подходит, т.к. имеет значительный разброс номинального напряжения при изменении входного напряжения.

Так как стабилизатор линейный, использовать его в мощных схемах бессмысленно, потребуется стабилизация, построенная на широтно-импульсном моделировании, но для питания небольших устройств, как телефонов, детских игрушек, магнитол и прочих гаджетов, вполне пригоден L7805. Аналог отечественный — КР142ЕН5А или в простонародье «КРЕНКА». По стоимости аналог также находится в одной категории.

Стабилизатор напряжения – важнейший радиоэлемент современных радиоэлектронных устройств. Он обеспечивает постоянное напряжение на выходе цепи, которое почти не зависит от нагрузки.

Стабилизаторы семейства LM

В нашей статье мы рассмотрим стабилизаторы напряжения семейства LM78ХХ. Серия 78ХХ выпускается в металлических корпусах ТО-3 (слева) и в пластмассовых корпусах ТО-220 (справа). Такие стабилизаторы имеют три вывода: вход, земля (общий) и вывод.

Вместо “ХХ” изготовители указывают напряжение стабилизации, которое нам будет выдавать этот стабилизатор. Например, стабилизатор 7805 на выходе будет выдавать 5 Вольт, 7812 соответственно 12 Вольт, а 7815 – 15 Вольт. Все очень просто.

Схема подключения

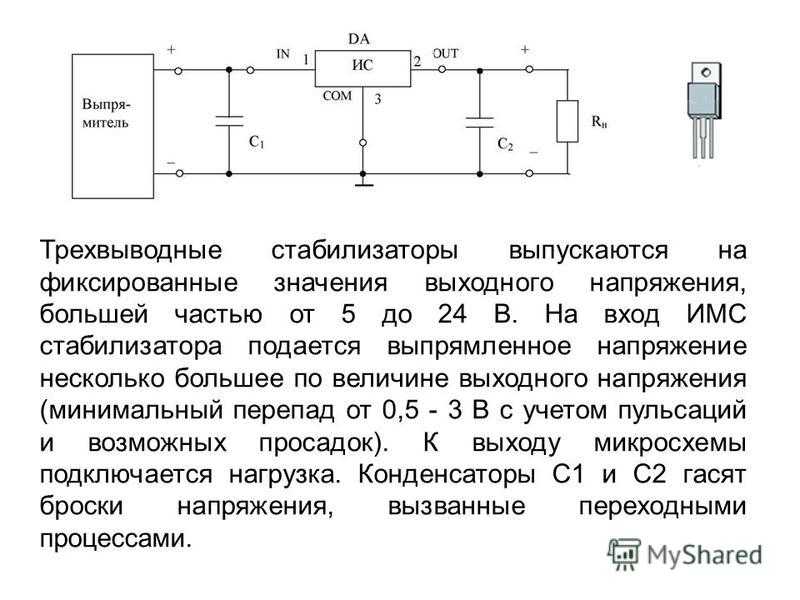

А вот и схема подключения таких стабилизаторов. Эта схема подходит ко всем стабилизаторам семейства 78ХХ.

На схеме мы видим два конденсатора, которые запаиваются с каждой стороны. Это минимальные значения конденсаторов, можно, и даже желательно поставить большего номинала. Это требуется для уменьшения пульсаций как по входу, так и по выходу. Кто забыл, что такое пульсации, можно заглянуть в статью как получить из переменного напряжения постоянное.

Характеристики LM стабилизаторов

Какое же напряжение подавать, чтобы стабилизатор работал как надо? Для этого ищем даташит на стабилизаторы и внимательно изучаем. Нас интересуют вот эти характеристики:

Output voltage – выходное напряжение

Input voltage – входное напряжение

Ищем наш 7805. Он выдает нам выходное напряжение 5 Вольт. Желательным входным напряжением производители отметили напряжение в 10 Вольт. Но, бывает так, что выходное стабилизированное напряжение иногда бывает или чуть занижено, или чуть завышено.

Для электронных безделушек доли вольт не ощущаются, но для прецизионной (точной) аппаратуры лучше все таки собирать свои схемы. Здесь мы видим, что стабилизатор 7805 может нам выдать одно из напряжений диапазона 4,75 – 5,25 Вольт, но при этом должны соблюдаться условия (conditions), что ток на выходе в нагрузке не будет превышать 1 Ампера. Нестабилизированное постоянное напряжение может “колыхаться” в диапазоне от 7,5 и до 20 Вольт, при это на выходе будет всегда 5 Вольт.

Рассеиваемая мощность на стабилизаторе может достигать до 15 Ватт – это приличное значение для такой маленькой радиодетали. Поэтому, если нагрузка на выходе такого стабилизатора будет кушать приличный ток, думаю, стоит подумать об охлаждении стабилизатора. Для этого ее надо посадить через пасту КПТ на радиатор. Чем больше ток на выходе стабилизатора, тем больше по габаритам должен быть радиатор. Было бы вообще идеально, если бы радиатор еще обдувался вентилятором.

Работа LM на практике

Давайте рассмотрим нашего подопечного, а именно, стабилизатор LM7805. Как вы уже поняли, на выходе мы должны получить 5 Вольт стабилизированного напряжения.

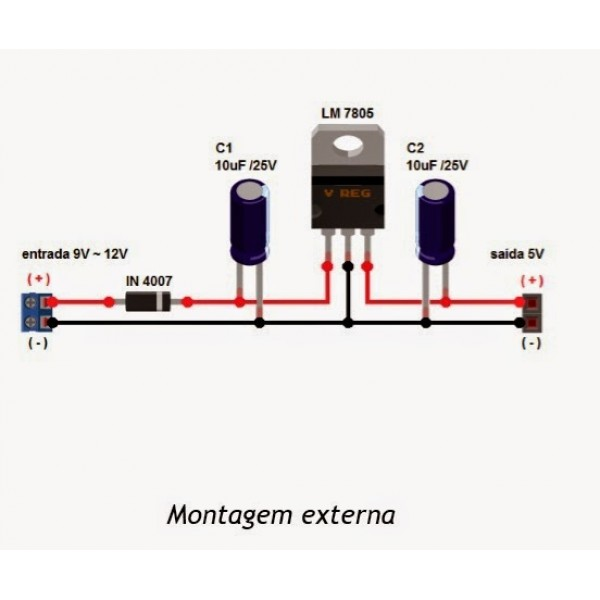

Соберем его по схеме

Берем нашу Макетную плату и быстренько собираем выше предложенную схемку подключения. Два желтеньких – это конденсаторы, хотя их ставить необязательно.

Итак, провода 1,2 – сюда мы загоняем нестабилизированное входное постоянное напряжение, снимаем 5 Вольт с проводов 3 и 2.

На Блоке питания мы ставим напряжение в диапазоне 7,5 Вольт и до 20 Вольт. В данном случае я поставил напряжение 8,52 Вольта.

И что же у нас получилось на выходе данного стабилизатора? 5,04 Вольта! Вот такое значение мы получим на выходе этого стабилизатора, если будем подавать напряжение в диапазоне от 7,5 и до 20 Вольт. Работает великолепно!

Давайте проверим еще один наш стабилизатор. Думаю, Вы уже догадались, на сколько он вольт.

Собираем его по схеме выше и замеряем входное напряжение. По даташиту можно подавать на него входное напряжение от 14,5 и до 27 Вольт. Задаем 15 Вольт с копейками.

А вот и напряжение на выходе. Блин, каких то 0,3 Вольта не хватает для 12 Вольт. Для радиоаппаратуры, работающей от 12 Вольт это не критично.

Как сделать блок питания на 5, 9,12 Вольт?

Как же сделать простой и высокостабильный источник питания на 5, на 9 или даже на 12 Вольт? Да очень просто. Для этого Вам нужно прочитать вот эту статейку и поставить на выход стабилизатор на радиаторе! И все! Схема будет приблизительно вот такая для блока питания 5 Вольт:

Два электролитических конденсатора для для устранения пульсаций и высокостабильный блок питания на 5 вольт к вашим услугам! Чтобы получить блок питания на большее напряжение, нам нужно также на выходе трансформатора тоже получить большее напряжение. Стремитесь, чтобы на конденсаторе С1 напряжение было не меньше, чем в даташите на описываемый стабилизатор.

Для того, чтобы стабилизатор напряжения не перегревался, подавайте на вход минимальное напряжение, указанное в даташите. Например, для стабилизатора 7805 это напряжение равно 7,5 Вольт, а для стабилизатора 7812 желательным входным напряжением можно считать напряжение в 14,5 Вольт. Это связано с тем, разницу напряжения, а следовательно и мощность, стабилизатор будет рассеивать на себе.

Как вы помните, формула мощности P=IU, где U – напряжение, а I – сила тока. Следовательно, чем больше входное напряжение стабилизатора, тем больше мощность, потребляемая им. А излишняя мощность – это и есть нагрев. В результате нагрева такой стабилизатор может перегреться и войти в состояние защиты, при котором дальнейшая работа стабилизатора прекращается или вовсе сгореть.

Заключение

Все большему числу электронных устройств требуется качественное стабильное питание без всяких скачков напряжения. Сбой того или иного модуля электронной аппаратуры может привести к неожиданным и не очень приятным последствиям. Используйте же на здоровье достижения электроники, и не парьтесь по поводу питания своих электронных безделушек.

Купить стабилизатор напряжения

Купить дешево эти интегральные стабилизаторы можно сразу целым набором на Алиэкспрессе по этой ссылке. Здесь есть абсолютно любые значения даже для отрицательного напряжения.

Стабилизатор напряжения 5 вольт 7805

Содержание

  • 1 L7805-CV линейный стабилизатор постоянного напряжения
    • 1.1 Одно из важных условий — высокое качество компонентов
    • 1.2 Схема источника тока выполненная на микросхемах из серии L78xx
    • 1.3 Величина тока на выходе источника L78хх
    • 1.4 Корректность выходного тока и величина напряжения
    • 1.5 Оптимальное сопротивление нагрузки
    • 1.6 Заключение
  • 2 L7805-CV линейный стабилизатор постоянного напряжения
    • 2.1 Одно из важных условий — высокое качество компонентов
    • 2.2 Схема источника тока выполненная на микросхемах из серии L78xx
    • 2. 3 Величина тока на выходе источника L78хх
    • 2.4 Корректность выходного тока и величина напряжения
    • 2.5 Оптимальное сопротивление нагрузки
    • 2.6 Заключение
  • 3 Распиновка
  • 4 Стабилизаторы для питания микросхем
  • 5 Стабилизатор напряжения 5 вольт

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

L7805-CV линейный стабилизатор постоянного напряжения

L7805-CV — практически для любого радиолюбителя собрать источник питания со стабилизирующим выходным напряжением на микросхеме 7805 и аналогичных из этой серии, не представляет никакой сложности. Именно об этом линейном регуляторе входного постоянного напряжения пойдет речь в данном материале.

На рисунке выше, представлена типичная схема линейного стабилизатора L7805 с положительной полярностью 5v и номинальным рабочим током 1.5А. Данные микросхемы приобрели такую известность, что за их производство взялись большинство мировых компаний. А вот на снимке ниже, представлена схема немного усовершенствованная, за счет увеличения емкости конденсаторов С1-С2.

Как правило, между радиотехниками и электронщиками этот чип называют сокращенно, не называя впереди стоящих буквенных обозначений указывающих на производителя. Ведь и так понятно для каждого, что это — стабилизатор, последняя цифра, которого указывает его напряжение на выходе.

Кто еще не сталкивался с данными электронными компонентами на практике и мало, что о них знает, то вот вам для наглядности небольшое видео по сборке схемы:

Стабилизатор напряжения 5v! На микросхеме L7805CV

Одно из важных условий — высокое качество компонентов

На самом деле при покупке комплектующих изготовитель играет значительную роль. Когда вы приобретаете любые электронные компоненты, всегда обращайте внимание на бренд детали, а также поинтересуйтесь кто их поставляет. Лично меня устраивает продукция компании «STMicroelectronics», производителя микроэлектронных компонентов.

Безымянные стабилизаторы или от мало известных фирм, как правило всегда стоят дешевле, чем аналогичные от известных брендов. Но и качество таких деталей не всегда на должном уровне, особенно сказывается в их работе существенный разброс напряжения на выходе.

Практически мне много раз попадались микросхемы L7805 выдававшие выходное напряжение в пределах 4,6v, вместо 5v, а другие из этой же серии давали наоборот больше — 5,3v. К тому же, такие образцы частенько могут создавать приличный фон и повышенное потребление мощности.

Схема источника тока выполненная на микросхемах из серии L78xx

Значение выходного тока обусловлено постоянным резистором R*, включенным параллельно с конденсатором 0,1uF, именно это сопротивление в свою очередь создает нагрузку для L7805. Причем, стабилизатор не имеет заземления. На «землю» идет только один вывод сопротивления нагрузки Rн. Принцип действия такой схемы включения обязывает L7805-CV выдавать в нагрузку определенную величину тока, посредством регулирования выходного напряжения.

Величина тока на выходе источника L78хх

Неприятный момент, который можно наблюдать в схеме, это суммирование тока покоя Id с током на выходе. Параметры тока покоя обозначены в документации на микросхему. В основном такие стабилизаторы имеют постоянную величину тока покоя, составляющую 8мА. Это значение является наименьшим током выходной цепи чипа. Следовательно, при попытке создать источник тока, у которого значение будет меньше, чем 8мА, никак не получится.

Здесь можно скачать документацию на микросхему L78xx L78_DataSheet.pdf

В лучшем случае от L7805 можно получить выходные токи в пределах от 8мА до 1А. Впрочем, при работе на токах превышающие значение 750-850 мА, категорически рекомендуем устанавливать микросхему на радиатор. Но и работать на таких токах все же не оправдано. Обозначенный в документации ток в 1А — это его максимальное значение. В фактических условиях чип наверняка выйдет из строя из-за перегрева. Поэтому, оптимальный выходной рабочий ток должен находится в пределах от 20 мА до 750 мА.

Корректность выходного тока и величина напряжения

В тоже время не постоянность тока покоя формируется как Δ >

Оптимальное сопротивление нагрузки

Одновременно с этим нужно принять во внимание значение сопротивления нагрузки. Здесь все просто, то есть используя закон Ома можно все высчитать. Например:

Исходя их таких несложных расчетов мы выяснили, какое должно быть напряжение на нагрузке с сопротивлением 100 Ом, чтобы создать выходной ток 100 мА. Согласно эти расчетам получается, что оптимальным вариантом будет использовать микросхему 7812 либо 7815, рассчитанную на 12v и 15v в соответствии, с целью иметь запас.

Заключение

Естественно, в такой схеме источника тока присутствуют ограничительные моменты. Хотя она может быть полезна для большого количества решений, в которых высокая точность не играет особой роли. Отсутствие какой либо сложности в схеме, дает возможность изготовить источник тока практически в любых условиях, тем более комплектующие для нее приобрести не составит труда.

Устройства, которые входят в схему блока питания, и поддерживают стабильное выходное напряжение, называются стабилизаторами напряжения. Эти устройства рассчитаны на фиксированные значения напряжения выхода: 5, 9 или 12 вольт. Но существуют устройства с наличием регулировки. В них можно установить желаемое напряжение в определенных доступных пределах.

Большинство стабилизаторов предназначены на определенный наибольший ток, который они выдерживают. Если превысить эту величину, то стабилизатор выйдет из строя. Инновационные стабилизаторы оснащены блокировкой по току, обеспечивающей выключение устройства при достижении наибольшего тока в нагрузке и защищены от перегрева. Вместе со стабилизаторами, которые поддерживают положительное значение напряжения, есть и устройства, действующие с отрицательным напряжением. Они применяются в двухполярных блоках питания.

Стабилизатор 7805 изготовлен в корпусе, подобном транзистору. На рисунке видны три вывода. Он рассчитан на напряжение 5 вольт и ток 1 ампер. В корпусе есть отверстие для фиксации стабилизатора к радиатору. Модель 7805 является устройством положительного напряжения.

Зеркальное отображение этого стабилизатора — это его аналог 7905, предназначенный для отрицательного напряжения. На корпусе будет положительное напряжение, на вход поступит отрицательное значение. С выхода снимается -5 В. Чтобы стабилизаторы работали в нормальном режиме, нужно подавать на вход 10 вольт.

Распиновка

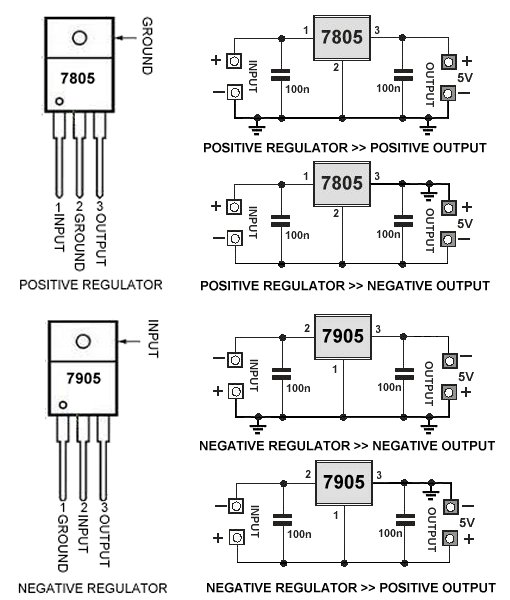

Стабилизатор 7805 имеет распиновку, которая показана на рисунке. Общий вывод соединен с корпусом. Во время установки устройства это играет важную роль. Две последние цифры обозначают выдаваемое микросхемой напряжение.

Стабилизаторы для питания микросхем

Рассмотрим методы подключения к питанию цифровых приборов, сделанных самостоятельно, на микроконтроллерах. Любое электронное устройство требует для нормальной работы правильное подключение питания. Блок питания рассчитывается на определенную мощность. На его выходе устанавливается конденсатор значительной величины емкости для выравнивания импульсов напряжения.

Блоки питания без стабилизации, применяемые для роутеров, сотовых телефонов и другой техники, не сочетаются с питанием микроконтроллеров напрямую. Выходное напряжение этих блоков изменяется, и зависит от подключенной мощности. Исключением из этого правила являются зарядные блоки для смартфонов с USB портом, на котором выходит 5 В.

Схема работы стабилизатора, сочетающаяся со всеми микросхемами этого типа:

Если разобрать стабилизатор и посмотреть его внутренности, то схема выглядела бы следующим образом:

Для электронных устройств не чувствительных к точности напряжения, такой прибор подойдет. Но для точной аппаратуры нужна качественная схема. В нашем случае стабилизатор 7805 выдает напряжение в интервале 4,75-5,25 В, но нагрузка по току не должна быть больше 1 А. Нестабильное входное напряжение колеблется в интервале 7,5-20 В. При этом выходное значение будет постоянно равно 5 В. Это является достоинством стабилизаторов.

При возрастании нагрузки, которую может выдать микросхема (до 15 Вт), прибор лучше обеспечить охлаждением вентилятором с установленным радиатором.

Работоспособная схема стабилизатора:

  • Наибольший ток 1,5 А.
  • Интервал входного напряжения – до 40 вольт.
  • Выход – 5 В.

Во избежание перегрева стабилизатора, необходимо поддерживать наименьшее входное напряжение микросхемы. В нашем случае входное напряжение 7 вольт.

Лишнюю величину мощности микросхема рассеивает на себе. Чем выше входное напряжение на микросхеме, тем выше потребляемая мощность, которая преобразуется в нагревание корпуса. В итоге микросхема перегреется и сработает защита, устройство отключится.

Стабилизатор напряжения 5 вольт

Такое устройство имеет отличие от аналогичных приборов в своей простоте и приемлемой стабилизации. В нем использована микросхема К155J1А3. Этот стабилизатор использовался для цифровых устройств.

Устройство состоит из рабочих узлов: запуска, источника образцового напряжения, схемы сравнения, усилителя тока, ключа на транзисторах, накопителя индуктивной энергии с коммутатором на диодах, фильтров входа и выхода.

После подключения питания начинает действовать узел запуска, который выполнен в виде стабилизатора напряжения. На эмиттере транзистора возникает напряжение 4 В. Диод VD3 закрыт. В итоге включается образцовое напряжение и усилитель тока.

Ключ на транзисторах закрыт. На выходе усилителя образуется импульс напряжения, который открывает ключ, пропускающий ток на накопитель энергии. В стабилизаторе включается схема отрицательной связи, устройство переходит в режим работы.

Все применяемые детали тщательно проверяются. Перед установкой на плату резистора, его значение делают равным 3,3 кОм. Стабилизатор вначале подключают на 8 вольт с нагрузкой 10 Ом, далее, при необходимости устанавливают его на 5 вольт.

Cw7805 как проверить работоспособность • Вэб-шпаргалка для интернет предпринимателей!

Содержание

  • 1 Зачем нужна проверка
  • 2 Разновидности тиристоров
  • 3 С помощью тестера
  • 4 С помощью элемента питания и лампочки
  • 5 Зачем нужна проверка
  • 6 Разновидности тиристоров
  • 7 С помощью тестера
  • 8 С помощью элемента питания и лампочки
  • 9 7805 распиновка
    • 9.1 Рекомендуем к прочтению

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

В электронных схемах различных приборов довольно часто используются полупроводниковые устройства – симисторы. Их применяют, как правило, при сборке схем регуляторов. В случае неисправности электроприбора может возникнуть необходимость проверить симистор. Как это сделать?

Зачем нужна проверка

В процессе ремонта или сборки новой схемы невозможно обойтись без электрических деталей. Одной из таких деталей является симистор. Его применяют в схемах устройств сигнализации, световых регуляторах, радиоприборах и многих отраслях техники. Иногда его применяют повторно после демонтажа неработающих схем, и нередко приходится встречать элемент с утраченной от длительного использования или хранения маркировкой. Случается, что и новые детали надо проверить.

Как же быть уверенным, что симистор, установленная в схему, действительно исправен, и в будущем не нужно будет затрачивать много времени на отладку работы собранной системы?

Для этого необходимо знать, как проверить симистор мультиметром или тестером. Но сначала надо понять, что собой представляет данная деталь, и как она работает в электрических схемах.

По сути, симистор является разновидностью тиристора. Название составлено из этих двух слов – «симметричный» и «тиристор».

Разновидности тиристоров

Тиристорами принято называть группу полупроводниковых приборов (триодов), способных пропускать или не пропускать электрический ток в заданном режиме и в определенные промежутки времени. Так создают условия работоспособности схемы в соответствии с ее функциями.

Управление работой тиристоров осуществляется двумя способами:

  • подачей напряжения определенной величины для открытия или закрытия прибора, как в динисторах (диодных тиристорах) – двухэлектродных приборах;
  • подачей импульса тока определенной длительности или величины на управляющий электрод, как в тринисторах и симисторах (триодных тиристорах) – трехэлектродных приборах.

По принципу работы эти приборы различаются на три вида.

Динисторы открываются при достижении напряжения определенной величины между катодом и анодом и остаются открытыми до уменьшения напряжения опять же до установленного значения. В открытом состоянии работают по принципу диода, пропуская ток в одном направлении.

Тринисторы открываются при подаче тока на контакт управляющего электрода и остаются открытыми при положительной разности потенциалов между катодом и анодом. То есть они открыты, пока в цепи существует напряжение. Это обеспечивается наличием тока, сила которого не ниже одного из параметров тринистора – тока удержания. В открытом состоянии также работают по принципу диода.

Симисторы – разновидность тринисторов, которые пропускают ток по двум направлениям, находясь в открытом состоянии. По сути, они представляют пятислойный тиристор.

Запираемые тиристоры – тринисторы и симисторы, которые закрываются при подаче на контакт управляющего электрода тока обратной полярности, нежели та, которая вызвала его открытие.

С помощью тестера

Проверка работоспособности симистора мультиметром или тестером основана на знании принципа работы этого устройства. Конечно же, она не даст полной картины состояния детали, так как невозможно определить рабочие характеристики симистора без сборки электрической схемы и проведения дополнительных измерений. Но часто вполне достаточно будет подтвердить или опровергнуть работоспособность полупроводникового перехода и управления им.

Чтобы проверить деталь, необходимо использовать мультиметр в режиме измерения сопротивления, то есть как омметр. Контакты мультиметра присоединяются к рабочим контактам симистора, при этом значение сопротивления должно стремиться к бесконечности, то есть быть очень большим.

После этого соединяется анод с управляющим электродом. Симистор должен открыться и сопротивление должно упасть почти до нуля. Если все так и произошло, скорее всего, симистор работоспособен.

При разрыве контакта с управляющим электродом симистор должен остаться открытым, но параметров мультиметра может быть недостаточно, что бы обеспечить так называемый ток удержания, при котором прибор остается проводимым.

Устройство можно считать неисправным в двух случаях. Если до появления напряжения на контакте управляющего электрода сопротивление симистора ничтожно мало. И второй случай, если при появлении напряжения на контакте управляющего электрода сопротивление прибора не уменьшается.

С помощью элемента питания и лампочки

Существует вариант прозвона симистора простейшим тестером, представляющим собой разорванную однолинейную цепь с источником питания и контрольной лампой. Еще для проверки понадобится дополнительный источник питания. В качестве его может быть использован любой элемент питания, например типа АА с напряжением 1,5 В.

Прозванивать деталь нужно в определенном порядке. В первую очередь необходимо соединить контакты тестера с рабочими контактами симистора. Контрольная лампа при этом гореть не должна.

Затем необходимо подать напряжение между управляющим и рабочим электродами с дополнительного источника питания. На рабочий электрод подается полярность, соответствующая полярности подключенного тестера. При подключении контрольная лампа должна загореться. Если переход симистора настроен на соответствующий ток удержания, то лампа должна гореть и при отключении дополнительного источника питания от управляющего электрода до момента отключения тестера.

Так как прибор должен пропускать ток в обоих направлениях, для надежности можно повторить проверку, изменив полярность подключения тестера к симистору на противоположную. Надо проверить работоспособность прибора при обратном направлении тока через полупроводниковый переход.

Если до подачи напряжения на управляющий электрод контрольная лампа загорелась и продолжает гореть, то деталь неисправна. Если при подаче напряжения контрольная лампа не загорелась, симистор также считается неисправным, и использовать его в дальнейшем нецелесообразно.

Симистор, смонтированный на плате, можно проверить, не выпаивая его. Для проверки необходимо только отсоединить управляющий электрод и обесточить всю схему, отключив ее от рабочего источника питания.

Соблюдая эти простейшие правила, можно произвести отбраковку некачественных или отработавших свой ресурс деталей.

10шт. L7805CV L7805 7805 к-220 линейный регулятор напряжения 1.5А +5В. US $1.18

Мин. входное напряжение, В:

Макс. входное напряжение, В:35

Выходное напряжение, В:+5

Номинальн выходной ток, А:1. 5

Падение напр вх/вых, В:2.5

Число регуляторов в корпусе:1

Ток потребления, mА:6

Точность:4%

Диапазон рабочих температур:0°C … +150°C

Стабилизаторы электрического напряжения это устройства, входящие в состав блока питания и позволяющие держать на выходе блока питания стабильное напряжение. Стабилизаторы электрического напряжения бывают рассчитанные на какое-то фиксированное напряжение на выходе (например 5В, 9В, 12В), а бывают регулируемые стабилизаторы напряжения, у которых есть возможность установить требуемое напряжение в тех пределах, в каких они позволяют.

Все стабилизаторы обязательно рассчитаны на какой-то максимальный ток, который они могут обеспечить. Превышение этого тока грозит выходом стабилизатора из строя. Современные стабилизаторы обязательно оснащаются защитой по току, которая обеспечивает отключение стабилизатора при превышении максимального тока в нагрузке и защитой по перегреву. Наряду со стабилизаторами положительного напряжения существуют стабилизаторы отрицательного напряжения. В основном они используются в двухполярных источниках питания.

7805 — cтабилизатор, выполненный в корпусе, похожем на транзистор и имеет три вывода. См. рисунок. (+5V стабилизированного напряжения и ток 1A). Так же в корпусе имеется отверстие для крепления стабилизатора напряжения 7805 к радиатору охлаждения. 7805 является стабилизатором положительного напряжения. Его зеркальное отражение — 7905 — аналог 7805 для отрицательного напряжения. Т.е. на общем выводе у него будтет +, а на вход будет подаваться -. С его выхода, соответственно, будет сниматься стабилизированное напряжение -5 вольт.
Так же стоит отметить, что для нормальной работы на вход обоим стабилизаторам необходимо подавать напряжение около 10 вольт.
У этого стабилизатора существует маломощный аналог 78L05.

7805 распиновка

У стабилизатора 7805 распиновка следующая. Если смотреть на корпус 7805 как показано на фото выше, то выводы имеют следующую цоколёвку слева направо: вход, общий, выход. Вывод «общий» имеет контакт на корпус. Это необходимо учитывать при монтаже. Стабилизатор 7905 имеет другую распиновку! Слева направо: общий, вход, выход. И на корпусе у него «вход» !

В этой статье мы рассмотрим возможности и способы питания цифровых устройств собранных своими руками, в частности на микроконтроллерах. Ни для кого не секрет, что залогом успешной работы любого устройства, является его правильное запитывание. Разумеется, блок питания должен быть способен выдавать требуемую для питания устройства мощность, иметь на выходе электролитический конденсатор большой емкости, для сглаживания пульсаций и желательно быть стабилизированным.

Стабилизированное зарядное устройство

Последнее подчеркну особенно, разные нестабилизированные блоки питания типа зарядных устройств от сотовых телефонов, роутеров и подобной техники не подходят для питания микроконтроллеров и других цифровых устройств напрямую. Так как напряжение на выходе таких блоков питания меняется, в зависимости от мощности подключенной нагрузки. Исключение составляют стабилизированные зарядные устройства, с выходом USB, выдающие на выходе 5 вольт, вроде зарядок от смартфонов.

Измерение мультиметром напряжения на блоке питания

Многих начинающих изучать электронику, да и просто интересующихся, думаю шокировал тот факт: на адаптере питания например от приставки Денди, да и любом другом подобном нестабилизированном может быть написано 9 вольт DC (или постоянный ток), а при измерении мультиметром щупами подключенными к контактам штекера БП на экране мультиметра все 14, а то и 16. Такой блок питания может использоваться при желании для питания цифровых устройств, но должен быть собран стабилизатор на микросхеме 7805, либо КРЕН5. Ниже на фото микросхема L7805CV в корпусе ТО-220.

Такой стабилизатор имеет легкую схему подключения, из обвеса микросхемы, то есть из тех деталей которые необходимы для её работы нам требуются всего 2 керамических конденсатора на 0. 33 мкф и 0.1 мкф. Схема подключения многим известна и взята из Даташита на микросхему:

Схема подключения 7805

Соответственно на вход такого стабилизатора мы подаем напряжение, или соединяем его с плюсом блока питания. А минус соединяем с минусом микросхемы, и подаем напрямую на выход.

Схема снижения с 12 вольт до 5

И получаем на выходе, требуемые нам стабильные 5 Вольт, к которым при желании, если сделать соответствующий разъем, можно подключать кабель USB и заряжать телефон, mp3 плейер или любое другое устройство с возможностью заряда от USB порта.

Стабилизатор снижение с 12 до 5 вольт — схема

Автомобильное зарядное устройство с выходом USB всем давно известно. Внутри оно устроено по такому же принципу, то есть стабилизатор, 2 конденсатора и 2 разъема.

Автомобильное зарядное устройство в прикуриватель

Как пример для желающих собрать подобное зарядное своими руками или починить существующее приведу его схему, дополненную индикацией включения на светодиоде:

Схема автомобильной зарядки на 7805

Цоколевка микросхемы 7805 в корпусе ТО-220 изображена на следующих рисунках. При сборке, следует помнить о том, что цоколевка у микросхем в разных корпусах отличается:

При покупке микросхемы в радиомагазине, следует спрашивать стабилизатор, как L7805CV в корпусе ТО-220. Эта микросхема может работать без радиатора при токе до 1 ампера. Если требуется работа при больших токах, микросхему нужно установить на радиатор.

Радиатор для стабилизаторов

Разумеется, эта микросхема существует и в других корпусах, например ТО-92, знакомый всем по маломощным транзисторам. Этот стабилизатор работает при токах до 100 миллиампер. Минимальное напряжение на входе, при котором стабилизатор начинает работать, составляет 6.7 вольт, стандартное от 7 вольт. Фото микросхемы в корпусе ТО-92 приведено ниже:

Цоколевка микросхемы, в корпусе ТО-92, как уже было написано выше, отличается от цоколевки микросхемы в корпусе ТО-220. Её мы можем видеть на следующем рисунке, как из него становится ясно, что ножки расположены зеркально, по отношению к ТО-220:

Маломощный стабилизатор 78l05 цоколевка

Разумеется, стабилизаторы выпускают на разное напряжение, например 12 вольт, 3. 3 вольта и другие. Главное не забывать, что входное напряжение, должно быть минимум на 1.7 — 3 вольта больше выходного.

Микросхема 7833 — схема

На следующем рисунке приведена цоколевка стабилизатора 7833 в корпусе ТО-92. Такие стабилизаторы применяются для запитывания в устройствах на микроконтроллерах дисплеев, карт памяти и другой периферии, требующей более низковольтного питания, чем 5 вольт, основное питание микроконтроллера.

Стабилизатор для питания МК

Я пользуюсь для запитывания собираемых и отлаживаемых на макетной плате устройств на микроконтроллерах, стабилизатором в корпусе, как на фото выше. Питание подается от нестабилизированного адаптера через гнездо на плате устройства. Его принципиальная схема приведена на рисунке далее:

Схема стабилизатор на 7805 для 5В

При подключении микросхемы нужно строго соответствовать цоколевке. Если ножки спутать, даже одного включения достаточно, чтобы вывести стабилизатор из строя, так что при включении нужно быть внимательным. Автор материала — AKV.

Как и планировал, добыл себе стабилизатор напряжения. Это оказался L7805CV — производитель обещает ток 1,5А, на входе от 8 до 20 вольт, на выходе 5, но продавец сказал, что реальный ток 1А.

Также были приобретены линзы и светодиоды 1W CREE MX-6, но, судя по всему, это светодиодные модули, т.к через линзу при определённом расстоянии хорошо просматриваются несколько источников света.

Вот мой фотоотчёт, схема собрана и работает, L7805CV за полминуты сильно нагрелся, нужен радиатор.

Дата публикации: 06.07.2017, обновлена 24.07.2018

Конфигурация выводов, схема и ее применение

Все источники напряжения не могут обеспечить стабильный выходной сигнал из-за колебаний в цепи. Для получения стабильного выхода реализован стабилизатор напряжения. Регулятор напряжения используется для создания и поддержания стабильного выходного напряжения, которое используется для преобразования мощности постоянного/постоянного тока, некоторые могут выполнять преобразование мощности переменного/постоянного или переменного/переменного тока. Интегральные схемы или ИС, которые используются для регулирования напряжения, известны как ИС регулятора напряжения. Существуют различные типы микросхем регуляторов напряжения, такие как 7805 IC, 7812 IC, TL783, 7800, 7812 и многие другие. Итак, в этой статье обсуждается один из типов стабилизаторов напряжения, а именно 9-вольтовый.0003 7805 регулятор напряжения .

Регулятор напряжения 7805 представляет собой стационарную интегральную схему линейного регулятора напряжения и входит в семейство интегральных микросхем регуляторов напряжения серии 78xx. В микросхеме 7805 78 — это регулятор положительного напряжения, а 05 — выходное напряжение. Входное напряжение этого регулятора напряжения составляет до 35В.

7805 Регулятор напряжения

Конфигурация контактов:

Регулятор напряжения 7805 имеет три контакта. Конфигурация выводов стабилизатора напряжения 7805 показана ниже, где каждый вывод и его функции обсуждаются ниже.

7805 Конфигурация контактов микросхемы

  • Контакт 1 (входной контакт): Этот контакт используется для подачи входного напряжения в диапазоне от 7 В до 35 В. Для регулирования на этот вывод подается нерегулируемое напряжение.
  • Контакт 2 (контакт GND): Это контакт GND, одинаково нейтральный для входа и выхода.
  • Контакт 3 (выходной контакт): Это выходной контакт, обеспечивающий выходное напряжение 5 В.

Характеристики и характеристики:

Характеристики и характеристики регулятора напряжения 7805 включают следующее.

  • Это интегральная схема с 3 выводами.
  • Выходной ток до 1,5А.
  • Имеет внутреннюю защиту от тепловой перегрузки.
  • Обладает высокой рассеиваемой мощностью.
  • Внутреннее ограничение тока короткого замыкания.
    Минимальное входное напряжение 7В.
  • Максимальное входное напряжение 25В.
  • Рабочий ток 5 мА
  • Максимальная температура перехода 125 градусов Цельсия
  • Доступен в КТЭ, ТО-220, СОТ-223, ТО-92 и ТО-3 пакеты.
  • Эквивалентные регуляторы напряжения 7805; LM340, LM340A и LM1084-5. 0 можно использовать как эквивалент LM7805; Если эти микросхемы недоступны, можно использовать микросхему LM317 для получения стабильного выходного напряжения, например 5 В.

7805 Цепь регулятора напряжения

Ниже показана принципиальная схема регулятора напряжения 7805, который используется для обеспечения регулируемого напряжения, например, 5 В от сети переменного тока. Необходимые компоненты для подключения этой схемы в основном включают в себя понижающий трансформатор, мостовой выпрямитель, включающий 4 диода 1N4007, предохранитель на 1 А и конденсаторы — 0,22 мкФ, 0,1 мкФ и 1000 мкФ, диод 1N4007 и микросхему 7805.

7805 Цепь регулятора напряжения

7805 Работа регулятора напряжения

Эта схема очень полезна для преобразования источника питания переменного тока сначала из сети в нерегулируемый постоянный ток, а затем в постоянный регулируемый постоянный ток. Эта схема может быть составлена ​​из различных компонентов, упомянутых выше.

Во-первых, приведенную выше схему можно разделить на две основные части. Таким образом, в первичной части сеть переменного тока может быть преобразована в нерегулируемый постоянный ток. В следующей части нерегулируемый постоянный ток может быть изменен на регулируемый постоянный ток 5 В.

Сначала используется понижающий трансформатор, первичная обмотка которого подключена к сети, а вторичная обмотка подключена к мостовому выпрямителю. Здесь между понижающим трансформатором и мостовым выпрямителем можно установить предохранитель на 1 А. Таким образом, это ограничит ток, проходящий через цепь, до 1 А.

Выпрямленный постоянный ток мостового выпрямителя можно сгладить с помощью конденсатора на 1000 мкФ. В результате выходное напряжение на конденсаторе 1000 мкФ составляет 12 В постоянного тока. Таким образом, это напряжение может быть подано на вход микросхемы 7805. После этого это напряжение можно преобразовать в регулируемый постоянный ток 5 В. Наконец, выходное напряжение может быть достигнуто на его выходных клеммах как 5В.

Тепловыделение в ИС 7805

Тепловыделение в ИС регулятора напряжения 7805 очень велико в форме тепла. Этот нагрев может происходить из-за разницы значений входного и выходного напряжения. Таким образом, если значение разницы между входным и выходным напряжением максимальное, то тепловыделение будет больше. Таким образом, радиатор используется, чтобы избежать неисправности.

Наименьшая допустимая разница между входным и выходным напряжением для поддержания выходного напряжения на правильном уровне называется падением напряжения. Таким образом, входное напряжение должно поддерживаться на 2–3 В выше выходного напряжения, в противном случае необходимо подключить соответствующий радиатор для отвода избыточного тепла. Для правильного расчета размера радиатора используется приведенная ниже формула.

Выработанное тепло = Входное напряжение X выходной ток

Для анализа основного соотношения вырабатываемого тепла, а также значения входного напряжения в этом регуляторе напряжения приводятся следующие два примера.

Система, включающая входное напряжение 12 В и необходимый выходной ток, составляет 0,6 А. Таким образом, произведено

(12-5) х 0,6 = 4,2 Вт тепла.

Таким образом, потерянная тепловая энергия составляет 4,2 Вт, а фактически использованная энергия

В x I = 5 x 0,6 = 3,0 Вт

Это почти вдвое больше энергии, потраченной в виде тепла.

После этого можно рассматривать случай, когда входное напряжение меньше 7В.

Таким образом, в этом случае вырабатываемое тепло равно;

(7-5) x 0,6 = 1,2 Вт

Итак, наконец, мы можем заключить, что; при максимальном входном напряжении микросхема регулятора напряжения будет крайне неэффективной.

При использовании регулятора напряжения 7805 необходимо учитывать важные моменты. Во-первых, входное напряжение всегда должно быть высоким по сравнению с выходным напряжением. Входной и выходной токи почти идентичны, что означает; если входной ток составляет 7,5 В 1 А, то выходной ток будет 5 В 1 А, потому что оставшаяся мощность будет рассеиваться в виде тепла. Таким образом, радиатор должен использоваться с этим регулятором напряжения.

Важные факторы при выборе регулятора напряжения

Выбор любого стабилизатора напряжения может быть сделан на основе различных факторов, таких как входное и выходное напряжение, падение напряжения, эффективность, рассеиваемая мощность, точность напряжения, регулировка нагрузки и регулирование линии.

Входное и выходное напряжение

Очень важно знать входное и выходное напряжение для регуляторов напряжения. Входное напряжение, используемое линейными регуляторами напряжения, выше по сравнению с номинальным напряжением o/p. Таким образом, если входное напряжение (Vin) меньше предпочтительного выходного напряжения, то это называется недостаточным напряжением, которое приводит к падению регулятора напряжения и подает нерегулируемый выходной сигнал.

Падение напряжения

Несоответствие между входным и выходным напряжениями регулятора известно как падение напряжения. Например; если входное напряжение регуляторов 7805 составляет 6 В, а выходное напряжение равно 3 В, то падение напряжения будет равно 3 В. Если входное напряжение стабилизатора упадет ниже, то и выходное напряжение, и падение напряжения повлияют на нерегулируемый выход, который может повредить ваше устройство. Таким образом, при выборе регулятора напряжения проверка падения напряжения обязательна.

Рассеиваемая мощность

По сравнению с импульсными регуляторами напряжения, эти линейные регуляторы напряжения рассеивают большую мощность. Таким образом, чрезмерное рассеивание мощности может привести к перегреву батареи, разрядке или повреждению устройства. Итак, для расчета рассеиваемой мощности регулятора напряжения необходимо использовать следующую формулу.

Мощность (P) = (Входное напряжение (Vin) – Выходное напряжение (Vout)) x Ток (I)

Чтобы избежать рассеивания мощности, вы можете использовать импульсный регулятор напряжения вместо линейного регулятора напряжения.

Эффективность

Эффективность регулятора напряжения можно определить как отношение мощности o/p и мощности i/p. Таким образом, эффективность этих регуляторов напрямую ограничена током покоя и падением напряжения, потому что, если падение напряжения высокое, эффективность будет низкой. Для достижения максимальной эффективности необходимо уменьшить как ток покоя, так и падение напряжения, а также уменьшить разность напряжений между входом и выходом.

Регулирование нагрузки

Регулирование нагрузки можно определить как способность схемы поддерживать определенное выходное напряжение ниже ненадежных условий нагрузки. Таким образом, это выражается как

Регулирование нагрузки = ∆Vout/ ∆Iout

Регулирование линии

Регулирование линии можно определить как способность схемы поддерживать конкретное выходное напряжение при ненадежном входном напряжении. Таким образом, это может быть выражено как;

Линейное регулирование = ∆Vout / ∆Vin

Таким образом, при выборе подходящей ИС стабилизатора напряжения для любого приложения необходимо учитывать все вышеперечисленные факторы.

Преимущества

К преимуществам регулятора напряжения 7805 IC относятся следующие.

  • Эта микросхема регулятора напряжения легко используется для локального регулирования.
  • Эта ИС надежна, очень эффективна и универсальна.
  • Меньше затрат и легкодоступность благодаря массовому производству
  • Компактный, прочный и легкий.
  • Конструкция цепи питания станет очень простой и быстрой.
  • Он прост в изготовлении, включая некоторые функции, такие как встроенная защита, повышение напряжения или тока, программируемый выходной сигнал, внутренние защиты и т. д.
  • Его переходная характеристика быстрая.
  • Этот регулятор напряжения не требует дополнительных компонентов для управления выходным напряжением.
  • Эта ИС имеет встроенную защиту от перенапряжения.
  • Радиатор используется на клемме GND для защиты регулятора от коротких замыканий/высоких токов.
  • Этот регулятор включает очень мало внешних компонентов.
  • Обладает высокой пропускной способностью.
  • Применяются в цепях, чувствительных к более низким и более высоким частотам, таких как усилитель.
  • Поддерживает напряжение O/P на стабильном уровне.

Недостатки

К недостаткам стабилизатора напряжения 7805 IC относятся следующие.

  • Минимальное ограничение входного напряжения этой схемы регулятора напряжения составляет примерно 2,5 В по сравнению с напряжением вывода.
  • Эта схема тяжелее коммутационных схем.
  • Эффективность схемы ниже из-за рассеивания мощности за счет тепла.
  • Регуляторы напряжения серии 7800 не новы, поэтому в настоящее время эти ИС используются нечасто.
  • По сравнению с SMPS имеют низкий КПД.

Применения регулятора напряжения 7805

Применения регулятора напряжения 7805 IC включают следующее.

  • Регулируемое двойное питание.
  • Регулятор тока.
  • Эти регуляторы используются для разработки различных цепей, таких как ИБП, зарядные устройства для телефонов, портативные проигрыватели компакт-дисков и т. д.
  • Этот регулятор используется в различных схемах, таких как стабилизаторы с фиксированным и регулируемым выходом, зарядные устройства для телефонов, настольные источники питания, регуляторы тока,
  • Измерители индуктивности и схемы защиты от переполюсовки.
  • Этот регулятор напряжения обеспечивает постоянное выходное напряжение +5 В, поэтому он подходит для датчиков, плат Arduino и микроконтроллеров.
  • Этот регулятор можно использовать в качестве регулируемого выходного регулятора.
  • Этот регулятор работает как двойной источник питания.

Итак, это все обзор регулятора напряжения 7805 – работа с приложениями. Таким образом, факторы, которые обсуждались выше при выборе регулятора напряжения, повысят надежность, а также срок его службы. Вот вопрос к вам, что такое масштабирование вывода?

схема%20из%20ка7805%20транзистор спецификация и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Каталог данных MFG и тип ПДФ Теги для документов
схема

Аннотация: Samsung X460
Текст: Нет доступного текста файла


Оригинал
PDF
САМСУНГ 834

Резюме: b527 EXF-0023-05 samsung конфиденциальный SHORT13 SAMSUNG 840 samsung 822 схема
Текст: Нет доступного текста файла


Оригинал
PDF
принципиальная схема самсунг

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
принципиальная схема самсунг

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
Схема платы питания ЖК-дисплея

Реферат: схема жесткого диска samsung СХЕМА ОСНОВНОЙ ПЛАТ ИЧ5-М схема жесткого диска схема питания последовательность схема схема схема samsung схема зарядного устройства ddr схема
Текст: Нет доступного текста файла


Оригинал
PDF 47ent схема платы питания жк схема жесткого диска самсунг СХЕМА ГЛАВНОЙ ПЛАТЫ ИЧ5-М схема жесткого диска последовательность мощности схематический принципиальная схема самсунг схема зарядного устройства схема ddr
схема

Реферат: принципиальная схема голосовой связи NTE Electronics
Текст: Нет доступного текста файла


OCR-сканирование
PDF
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
Схема платы питания
LCD

Реферат: ИЧ5-М схема схема схема ЖК samsung samsung dmb samsung ddr схема зарядного устройства samsung hdd схема схема датчик переменного тока ddr схема
Текст: Нет доступного текста файла


Оригинал
PDF
NTE422

Реферат: NTE209 NTE410 NTE430 NTE426 NTE435K28 NTE436W22 TO3 СИЛИКОНОВАЯ СЛЮДА ЛИСТ ТЕХНИЧЕСКИЕ ДАННЫЕ NTE421 NTE417
Текст: Нет доступного текста файла


Оригинал
PDF NTE400 NTE401 NTE402 NTE403 NTE404 NTE405 NTE406 NTE406A NTE410 NTE411 NTE422 NTE209 NTE410 NTE430 NTE426 NTE435K28 NTE436W22 TO3 СИЛИКОНОВАЯ СЛЮДА ЛИСТ ТЕХНИЧЕСКИЕ ДАННЫЕ NTE421 NTE417
ст з7м

Аннотация: SO DIMM 72-контактный C5401 PI-33
Текст: Нет доступного текста файла


OCR-сканирование
PDF HYM5V64104AX/АТХ HYM5V64124AX/АТХ HYMSV64100AN/ATN HYMSV641OOAX/ATX 1ЧМQ11 1CWU351, ст з7м SODIMM 72-контактный C5401 ПИ-33
2000 — MC68376 bdm программирование

Реферат: Схема ОЗУ MC68336 Временная диаграмма MC68 для модуляции Таймер MC68376 555 Блок-схема QSPI
Текст: Нет доступного текста файла


Оригинал
PDF MC68336/376 MC68336 160-контактный MC68376 MC68336/376 MC68376 bdm программирование Схема оперативной памяти МС68 временная диаграмма модуляции блок-схема таймера 555 QSPI
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF ICA1M00E
материнская плата

Аннотация: принципиальная схема платы инвертор принципиальная схема схема ноутбука схема инвертора
Текст: Нет доступного текста файла


Оригинал
PDF
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


OCR-сканирование
PDF ДК0-ДК15
MC68376 bdm программирование

Аннотация: MC68336 MC68376
Текст: Нет доступного текста файла


Оригинал
PDF MC68336/376 MC68336 160-контактный MC68376 MC68336/376 MC68376 bdm программирование
Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF
реле 8 пин схема подключения

Аннотация: Схема подключения 24-240 В для 11-контактного реле 70170-D SR6P-M08G SR6P-M11G Схема подключения 70169-D, 6-контактного многофункционального реле-мигалки 8-контактная схема подключения
Текст: Нет доступного текста файла


Оригинал
PDF 4-240В 50/60 Гц реле 8 контактная схема подключения 24-240В схема подключения 11-контактного реле 70170-Д СР6П-М08Г СР6П-М11Г 70169-Д схема подключения, 6 пин многофункциональный реле мигалки 8 контактная схема подключения
2000 — ДСДИ 17-14 б

Аннотация: код ошибки e39 DSDX MPC566 BBC DSDI 35 DSDI 17-10 b ifr 2026 руководство по обслуживанию различные типы блок-схемы D-10 Case E31
Текст: Нет доступного текста файла


Оригинал
PDF MPC565 MPC566 MPC565/MPC566 ДСДИ 17-14 б код ошибки е39 DSDX Би-би-си DSDI 35 ДСДИ 17-10 б сервис мануал мфр 2026 различные типы блок-схем Д-10 Дело Е31
Схема подключения
для 11-контактного реле

Аннотация: реле 8-контактная схема подключения 24-240В 8-контактное реле-мигалка Схема подключения, 6-контактный выключатель с выдержкой времени 70170-D SR6P-M08G SR6P-M11G
Текст: Нет доступного текста файла


Оригинал
PDF 4-240В 50/60 Гц схема подключения 11-контактного реле реле 8 контактная схема подключения 24-240В 8-контактное реле мигания Схема подключения схема подключения, 6 пин вкл выкл с задержкой по времени 70170-Д СР6П-М08Г СР6П-М11Г
pa46-gf30

Реферат: Перекидной переключатель PA46GF30 83205
Текст: Нет доступного текста файла


Оригинал
PDF
2000 — MC68332

Резюме: 831A01 DSA0039268 831A-01
Текст: Нет доступного текста файла


Оригинал
PDF MC68332 132-контактный 144-контактный 831А01 DSA0039268 831А-01
1998 — QADC64

Реферат: MPC555 cnh 949
Текст: Нет доступного текста файла


Оригинал
PDF MPC555 MPC555 QADC64 949
цифра20

Реферат: LM-0355MVWB
Текст: Нет доступного текста файла


OCR-сканирование
PDF
НТЕ 956

Аннотация: 54IH NTE312 NC3A
Текст: Нет доступного текста файла


OCR-сканирование
PDF T0247 НТЭ 956 54IH NTE312 NC3A
2005 г. — нет в наличии

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF 133 В среднекв. Т2860

Предыдущий 1 2 3 … 23 24 25 Next

ka7805%20Технические данные и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Каталог Технический паспорт MFG и тип ПДФ Теги для документов
2001 — транзистор ка7805

Реферат: КА7805 КА7805 регулятор напряжения транзистор ка7812 КА7805РТМ КА7805ТУ ка7808 транзистор ка7806 КА7812 ка7805 к-220
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7805РТМ KA7805RTF КА7805ТУ КА7805 О-252 О-220 транзистор ка7805 КА7805 Регулятор напряжения KA7805 транзистор ка7812 ка7808 транзистор ка7806 КА7812 ка7805 к-220
2004 — эквивалент KA7805

Аннотация: SP6003 pcb понижающий трансформатор mosfet перекрестная ссылка Ka7805 напряжение ka7805 BAT54 78L05 1N58191Н5817
Текст: Нет доступного текста файла


Оригинал
PDF SP6003 СП6003, эквивалент KA7805 SP6003 pcb понижающий трансформатор мосфет перекрестная ссылка Ка7805 напряжение ка7805 БАТ54 78L05 1N5819 1Н5817
2000 — КИА7805П

Резюме: KIA7812P KIA7812PI KIA7806PI KIA7806P kia7809PI KIA7805PI kia7818p kia7808pi KIA7815PI
Текст: Нет доступного текста файла


Оригинал
PDF КА7805 MC7805CT КА7806 MC7806CT КА7808 MC7808CT КА7809 MC7809CT 7810FP КИА7812ПИ КИА7805П КИА7812П КИА7812ПИ КИА7806ПИ КИА7806П Киа7809ПИ КИА7805ПИ киа7818р киа7808пи КИА7815ПИ
2004 — транзистор ка7805

Резюме: драйвер импульсного трансформатора ka7805 ic схема светозависимого резистора перекрестная ссылка мощности MOSFET BAT54 78L05 1N5819 1N5817 sp6003
Текст: Нет доступного текста файла


Оригинал
PDF SP6003A СП6003А, транзистор ка7805 ка7805 драйвер импульсного трансформатора схема светозависимого резистора Перекрестная ссылка мощности MOSFET БАТ54 78L05 1N5819 1Н5817 sp6003
22 мкФ 400 В

Реферат: Фильтр lf101 KA7805 BD101 транзистор ka7805 C107 Серия D206 MOSFET C106 ТЕРМИЧЕСКИЙ Предохранитель D102 FS6S1565RB
Текст: Нет доступного текста файла


Оригинал
PDF 150 кГц. 130 мА 300 мА 22мкФ 400В фильтр lf101 КА7805 БД101 транзистор ка7805 Серия C107 Д206 МОП-транзистор C106 ТЕРМИЧЕСКИЙ Предохранитель D102 ФС6С1565РБ
2000 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КИА78L05BP КИА78L06BP КИА78Л07БП КИА78Л08БП КА7812 КА7815 КА7818 КА7824 1000/катушка 50/трубка
твр10г

Реферат: Предохранитель 250В 2А EFD3030 RT101 5D9 фильтр lf101 ICE2A365 FS6M07652RTC HC11A817A MOSFET C106 2KBP06M3N257
Текст: Нет доступного текста файла


Оригинал
PDF ФС6М07652РТК ФС6М07652РТК 70 кГц. твр10г Предохранитель 250В 2А EFD3030 РТ101 5Д9 фильтр lf101 ICE2A365 ХК11А817А МОП-транзистор C106 2КБП06М3Н257
2008 — АН-Б003

Резюме: CH7318 CH7318C BSS138 ПРИЛОЖЕНИЕ ДЛЯ СМЕЩЕНИЯ УРОВНЯ HDMI ДЛЯ КОМПОНЕНТА PINOUT MINISMDC050CT-ND RCLAMP0524P C12 KA7805 HSOP3 «Разъем HDMI»
Текст: Нет доступного текста файла


Оригинал
PDF АН-Б003 CH7318C АН-Б003 CH7318 ПРИЛОЖЕНИЕ BSS138 ДЛЯ ПЕРЕКЛЮЧАТЕЛЯ УРОВНЯ Компонент HDMI TO КОНТАКТ MINISMDC050CT-ND RCLAMP0524P C12 KA7805 HSOP3 «HDMI-разъем»
2005 — ВАР101

Реферат: KA7805 Ka7805 схема FS6S0765RCB 10D471K eer3540 N14V n50v D206 FS6S0765R
Текст: Нет доступного текста файла


Оригинал
PDF АБ-35 СМ-64W-FS6S0765 ФС6С0765РКБ EER4044 БД101 СУФ15ДЖ РТ101 10Д-9 VAR101 КА7805 Схема Ка7805 ФС6С0765РКБ 10Д471К er3540 Н14В н50в Д206 ФС6С0765Р
2001 — КА7808ТУ

Реферат: Транзистор КА7808 ос 76 транзистор ка7805
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7808ЦТУ О-220 КА7808 КА7808ТУ КА7808РТМ транзистор ос 76 транзистор ка7805
2001 — транзистор ка7812

Реферат: транзистор ка7805а транзистор ка7806 К*7815 КА7812 КА7805А
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7805А О-220 /новый/html/KA7805A КА7805АТСТУ KA7805ATU О-220 транзистор ка7812 транзистор ка7805а транзистор ка7806 К*7815 КА7812
2001 — Ка7818

Аннотация: ka7809Транзистор КА7815А
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7818ТУ О-220 КА7818 КА7818ЦТУ О-220 ка7809 транзистор КА7815А
2001 — КА7809А

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7809А О-220 /новый/html/KA7809A КА7809А KA7809ATU
2004 — Трансформатор драйвера 100 кГц для smps

Аннотация: трансформатор драйвера 100 кГц для smps SP6002 IR4427 78L05 AN005 KA7805 UCC27324
Текст: Нет доступного текста файла


Оригинал
PDF SP6002 SP6002 AN005 Трансформатор драйвера 100 кГц для smps Трансформатор драйвера 100 кГц для smps IR4427 78L05 AN005 КА7805 UCC27324
2001 — ка7809 Транзистор

Аннотация: транзистор ка7812
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК KA7818ATU О-220 КА7818А ка7809 транзистор транзистор ка7812
2001 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7824 /новый/html/KA7824 О-220 КА7824 КА7824ЦТУ КА7824ТУ
2001 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК KA7815ATU О-220 /новый/html/KA7815A КА7815А КА7815А
2001 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7806ТУ О-220 /новый/html/KA7806 КА7806 КА7806ЦТУ КА7806
2002 — ДИОД tvr10g

Реферат: 6м07652р ТВР10Г транзистор ка7805 нтк 5Д-9 конденсатор полиэстер 100н 400в 470мкФ, 25в конденсатор электролитический ФС6М07652Р Ка7805 схема 2КБП06М/3Н257
Текст: Нет доступного текста файла


Оригинал
PDF
2001 — ТВР10Г

Резюме: 6m07652r efd3030 AN-4116 5D-9 ntc конденсатор полиэстер 100n 400 В 240 В переменного тока в постоянный преобразователь 9 В 6m07652 FS6M07652RTC FS6M07652R
Текст: Нет доступного текста файла


Оригинал
PDF
2001 — Недоступно

Резюме: нет абстрактного текста
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7812А О-220 /новый/html/KA7812A КА7812А КА7812АТУ
2001 — КА7805

Реферат: транзистор ка7812, транзистор ка7805, ка-7809р
Текст: Нет доступного текста файла


Оригинал
PDF КА78ХХ/КА78ХХА КА78ХХ/КА78ХХА О-220/Д-ПАК КА7808А О-220 KA7808ATU О-220 КА7805 транзистор ка7812 транзистор ка7805 Ка-7809р
2001 — транзистор ка7805

Реферат: 6м07652р ДИОД твр10г 470мкФ, 25в электролитический конденсатор ТВР10Г 6м07652 КА7805 стабилизатор напряжения efd3030 Ка7805 напряжение КА7805
Текст: Нет доступного текста файла


Оригинал
PDF
2002 — ТРАНЗИСТОР D206

Реферат: KA5S-SERIES IC301 Zener C212 IC LM7805 БЛОК-Схема D203 диод rg4c FS6S1265RE EER4445 mosfet 4108
Текст: Нет доступного текста файла


Оригинал
PDF
2001 — IC301

Реферат: D2046 ТРАНЗИСТОР D206 FS6S1265RB Стабилитрон C212 IC101 Транзистор Нет C110 FS6S1565RB EER4445 Диод d206
Текст: Нет доступного текста файла


Оригинал
PDF

Предыдущий 1 2 3 Далее

LM7805 Схема: Обзор микросхемы регулятора напряжения

Электронные схемы иногда требуют стабильного источника питания для гармоничной работы с другими компонентами.

Однако источник питания не всегда постоянен и требует регулирования для удовлетворения потребностей схемы. Регуляторы напряжения стабилизируют источник питания от нестабильного источника до выходной мощности с постоянным напряжением и током.

В этом руководстве рассматривается, как работают эти стабилизаторы, с особым интересом к регулятору напряжения 7805. Поэтому, если вы хотите узнать больше об микросхеме регулятора напряжения 7805, это для вас.

1. Что такое микросхема 7805?

Как следует из названия, LM7805 представляет собой стандартный линейный стабилизатор напряжения. Входит в состав устройств 78xx с постоянным выходным напряжением. xx представляет значение выходного напряжения устройств в 78 семействах.

LM7805 представляет собой трехвыводной интегральный регулятор линейного напряжения, работающий с переменным током. Это распространенный компонент в схемах, требующих положительных стабилизаторов напряжения.

Регулятор 7805 поставляется в различных версиях. ТО-9Версия 2 изготовлена ​​из пластика, поэтому лучше работает с маломощными цепями. Версия T-O3 поставляется в цельнометаллическом корпусе для более легкого отвода тепла.

The 7805 IC schematic

2. 7805 IC PIN Configuration

The three terminals in a 7805 regulator are:

7805 IC pinout

Pin 1

It is the input pin for нерегулируемое напряжение в цепи.

Контакт 2

Контакт заземления подключается к заземлению и является нейтральным, в отличие от контактов входа и выхода.

Контакт 3

Это контакт Output , который выдает постоянное напряжение +5 В.

3. Основные характеристики регулятора 7805

Во-первых, регулятор может обеспечивать выходной ток до 1,5 А. Типичное постоянное выходное напряжение составляет 5 В, но может варьироваться от 4,8 В до 5,2 В.

Во-вторых, он также имеет функции ограничения тока и внутреннего охлаждения для предотвращения перегрузки цепи. Уникальная схема тепловой защиты микросхемы 7805 автоматически отключает подачу напряжения до тех пор, пока микросхема не остынет.

В-третьих, регулятор имеет отверстие вверху для подключения к радиатору для дальнейшего регулирования температуры.

Кроме того, минимальное входное напряжение должно быть 7 В, а максимальное — 25 В для оптимального функционирования микросхемы.

Регулировка нагрузки IC в диапазоне от 10 мВ до 50 мВ, превышение этих диапазонов может привести к неисправности.

Наконец, температура перехода не должна превышать 125 °C даже при достаточном теплоотводе.

Вот видео с дополнительной информацией о микросхеме 7805.

4. LM7805 в цепи

Микросхема 7805 имеет множество применений, включая работу в качестве регулятора +5 В и обеспечение регулируемого выходного напряжения в цепи.

В этом разделе мы рассмотрим функционирование микросхемы в качестве регулятора напряжения 5 В и регулируемого выходного регулятора.

7805 в качестве регулятора напряжения +5 В

Регулятор напряжения 7805 может регулировать входящую мощность и выводить ее при +5 В. Он работает с двумя конденсаторами на концах цепи стабилизатора 7805.

7805 IC в качестве стабилизатора 5 В

Входной конденсатор 0,22 мкФ необходим, если расстояние между фильтром источника питания и стабилизатором велико. Конденсатор на выходе отвечает за переходную характеристику, и вместе они помогают стабилизировать регулятор.

Они должны быть близки к регулятору и керамического типа для эффективной работы.

Схема LM7805-7805 в качестве регулируемого выходного регулятора

Регулятор также может регулировать выходное напряжение до любого желаемого значения. На приведенной ниже схеме показана схема, необходимая для таких результатов.

7805 в качестве регулируемого регулятора выходного напряжения

Соответствующее входное напряжение должно находиться в диапазоне от 9 до 25 В. Значение сопротивления двух резисторов определяет выходное напряжение схемы.

Таким образом, регулировка сопротивления резисторов R1 и R2 регулирует выходное напряжение. Для расчета значения сопротивления используйте приведенную ниже формулу.

Схема LM7805. Как микросхема 7805 работает в схеме?

Цепь состоит из:

7805 IC в цепи

Мощность переменного тока 230 В поступает в трансформатор и преобразуется в колебательный постоянный ток в мостовом выпрямителе. Предохранитель ограничивает ток от трансформатора до 1А.

Конденсаторы пульсаций фильтруют входящий ток на обоих концах цепи. Ветер от C1 составляет 12 В постоянного тока, нерегулируемый, и он поступает на регулятор напряжения, чтобы получить 5 В. Диод D1 защищает ход от всплесков тока и повреждения, потому что это обратное смещение.

Входное напряжение всегда должно быть больше выходного напряжения как минимум на 2,5 В. Некоторая мощность также теряется в виде тепла; следовательно, для микросхемы 78058 необходим радиатор.

Источник питания переменного тока более удобен, чем источник питания постоянного тока. Батареи постоянного тока нестабильны, потому что они часто разряжаются, что снижает выходное напряжение.

5. Схема LM7805 – применение линейного регулятора напряжения 7805

Помимо работы в качестве регулятора +5 В и регулируемого регулятора напряжения, LM7805 работает в цепях, требующих:

  • Двойная защита от обратного смещения
  • источник питания
  • Постоянный выход +5 В, например, микроконтроллеры, датчики и другие проекты

Practical applications include:

  • Charging DC batteries
  • Phone chargers
  • Portable CD player
  • Uninterrupted power supplies (UPS)

UPS battery

Conclusion

 The 7805 IC is an integral компонент в цепях, чувствительных к изменению напряжения. С несколькими внешними устройствами вы также можете поэкспериментировать с регулятором в проекте по вашему выбору.

Найдите нас здесь для необходимых компонентов или любых других вопросов.

Фелер 404

Фелер 404 изображение/svg+xml

Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote

Sprache

Верунг

Preise

нетто

брутто

нетто

брутто

Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:

Каталог Ви кауфт человек Хильфе

или zurück zu: Дом

Abonnieren Sie jetzt

В том же информационном бюллетене вы найдете самые интересные и интересные сведения о новых продуктах, товарах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.

* Pflichtfeld

AnmeldenAuf Mitteilungsblatt verzichten

Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins

*

1. Transfer Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Устронная 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679 vom 27. April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zur Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Adresse den elektronischen Newsletter von TME zu senden.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d. час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.

больше Венигер

TME-Newsletter abonnieren

Анеботе — Рабатте — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME

AGB zum Информационный бюллетень Auf Mitteilungsblatt verzichten

Daten werden verarbeitet

Die Operation wurde erfolgreich durchgeführt.

Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.

Логин

Пароль

Логин и пароль заранее.

Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.

Пароль недействителен?

Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter

Хром Скачать фон Датей

Fire Fox Скачать фон Датей

Опера Скачать фон Датей

Интернет-проводник Скачать фон Датей

Выбрать почтовый ящик

Diese Webseite nutzt Cookie-Dateien. Нажмите Sie Hier, um mehr über Cookie-Dateien und deren Verwaltung mithilfe von Einstellungen zu erfahren.

7805 | Хакадей

5 сентября 2022 г. Эл Уильямс

Регуляторы серии 78XX очень удобны в использовании. Если вам нужен, скажем, стабилизатор на 5 В, вы берете 7805, добавляете конденсатор для стабильности и подаете достаточное напряжение для работы регулятора. Дешево и легко. Однако часть не лишена недостатков.

Стандартный 7805 не может преобразовать 5,1 В в 5 В. Вам нужно, чтобы на вход поступало немного больше напряжения. Но чем больше напряжения вы подаете, тем больше часть будет отдавать в виде тепла. Итак, бег с 9V будет круче, чем работа от 24В. Все это тепло также не очень эффективно для батарей. [Стефан] хотел добиться большего, поэтому некоторое время назад он сделал замену этим почтенным регуляторам. Но недавно он сделал макеты плат доступными, так что вы также можете создать свою собственную замену.

Устройство принимает от 4,5 до 16В, а выходное напряжение можно выбрать с помощью двух резисторов. Вы можете вытянуть до 2 А из регулятора, что больше, чем вы можете сказать о стоковом 7805.

Продолжить чтение «7805 мертв! Да здравствует 7805!» →

Posted in Разное HacksTagged 7805, 78xx, регулятор напряжения

6 ноября 2021 г. Кристина Панос

Посмотрим правде в глаза — просыпаться тяжело в любое время года. Но темнота осени и зимы усугубляет ситуацию. В прошлом [Мартен] использовал музыку с возрастающей громкостью, но в зависимости от настроек это может быть хитро, если вы хотите слушать разные песни каждый день и не регулировать громкость всех своих файлов.

Wake Up Bright — новейшая линейка виджетов для пробуждения, созданных [Maarten], чтобы помочь им проснуться по утрам. Их отчет охватывает все идеи, которые у них были по этому вопросу за эти годы, а также электронику, прошивку, отладку и все обновления, сделанные после его использования в течение некоторого времени.

Медленное увеличение яркости светодиода не обязательно должно быть сложным или дорогим. [Maarten] первоначально использовал AVR Atmel 90S2313, а затем обновил его до ATtiny 2313, что было легко, поскольку они совместимы по выводам. 2313 выдает ШИМ, который включает рабочий цикл светодиода для создания приятного постепенного появления белого света, который намного мягче, чем классический 19.Будильник 80-х гуд-бип.

Со временем этот проект переходил от одного корпуса ИКЕА к другому. Нам очень нравится новый, который выглядит так, как будто он был разработан для того, чтобы люди могли взломать будильник.

Наши глаза воспринимают увеличение яркости логарифмически, но ШИМ линейно. Мы можем обойти это, время от времени умножая значение ШИМ на некоторый коэффициент, но проблема в том, что этот AVR никогда не изучал свою таблицу умножения. Так как же тогда? Ответ [Мартена] заключается в смещении байтов с использованием 16-битного регистра — один байт для ШИМ, а другой — в качестве блокнота для логарифмических вычислений. [Maarten] умножает 16-битный регистр на 1/256 каждые пару секунд, что приводит к логарифмическому увеличению яркости. Он рассчитан для 15-минутного восхода солнца, что потребовало некоторых экспериментов, чтобы получить правильный результат.

В то время как [Maarten] начал с RGB-светодиода мощностью 3 Вт, текущая версия имеет три светодиода мощностью 10 Вт и использует блок питания от старого монитора. Летнее время в США подходит к концу, и оно будет быстро ухудшаться. К счастью для вас, исходный код этого проекта полностью открыт вплоть до прошивки.

Вы думаете, что гудок будильника 1980-х — это плохо? Как насчет нескольких повторяющихся пощечин, чтобы проснуться?

Posted in ATtiny Hacks, LifehacksTagged 7805, искусственный солнечный свет, attiny 2313, восход солнца

9 сентября 2017 г., автор Анул Махидхария

Для автомобилей, особенно мотоциклов, вспомогательное освещение, дополняющее фары, может быть весьма полезным, особенно когда вам нужно ехать/ехать в условиях тумана, по плохо освещенным или неосвещенным дорогам и грунтовым дорогам. В основном основное освещение транспортных средств по-прежнему основано на лампах накаливания с вольфрамовой нитью, которые имеют очень низкую эффективность. Доступность дешевых высокоэффективных светодиодных модулей помогает добавить дополнительное освещение в транспортное средство, не увеличивая нагрузку на электроснабжение. Если вы хотите добавить регулировку яркости, вам нужно либо купить модуль диммера, либо накатить свой. [PatH] из WhiskeyTangoHotel выбрал второй путь и построил очень простой светодиодный контроллер для своего велосипеда KLR650.

Он выбрал общедоступный модуль световой полосы мощностью 18 Вт, содержащий шесть светодиодов мощностью 3 Вт. Затем он решил создать диммер на основе микроконтроллера, обеспечивающий яркость 33%, 50% и 100%. А так как дополнительный код ничего не стоил, он добавил режимы дыхания и стробоскопа. Аппаратное обеспечение настолько простое, насколько это возможно, состоит из Arduino Nano, линейного регулятора, силового полевого МОП-транзистора и переключателя управления с добавлением нескольких дискретных элементов. Переключатель управления, установленный на руле, представляет собой универсальный аксессуар для мотоцикла, который имеет две кнопки (звуковой сигнал, фара). и ползунковый переключатель (указатели поворота). Один переключается между различными режимами яркости с помощью кнопки, а ползунковый переключатель активирует функцию стробоскопа. Светодиодный индикатор состояния подключен к Nano и установлен на переключателе управления на руле. Он обеспечивает кодированные вспышки для индикации выбранного режима.

Жаль, что эффект «дыхания» запатентован, по крайней мере, на ближайшие пару лет, так что будьте осторожны, если планируете использовать этот режим в дороге. И режим стробоскопа — пожалуйста, не используйте его — как никогда. Можно вызвать припадок, который не будет приятным для всех участников. Если только вы не находитесь в критической ситуации и вам не нужно привлечь чье-то внимание для помощи.

Читать далее «Супер простой контроллер для мотоциклетных светодиодных фонарей» →

Posted in LED HacksTagged 7805, arduino, arduino nano, CREE LED, светодиод, свет, MOSFET, мотоцикл

13 мая 2015 г. Брайан Бенчофф

Регулятор напряжения 7805 — отличное устройство, если вам нужен простой способ снизить напряжение до 5 В. Это трехконтактное однокомпонентное решение, которое выдает пять вольт и много тепла. Просто, не эффективно. За участие в премии Hackaday [K.C. Lee] работает над гораздо более эффективной заменой 7805.

Линейные регуляторы, такие как 7805, великолепны, но они не очень эффективны. В зависимости от входного напряжения вы может увидеть эффективность 50%. При переходе на импульсный источник питания эффективность достигает примерно 90%.

Для замены [K.C. Ли] использует LM3485, импульсный стабилизатор, которому нужно всего несколько дополнительных деталей, чтобы превратить его в замену 7805. Вам понадобится колпачок на входе, но вы все равно уже должны установить его в свою схему, верно. ?


Спонсором Hackaday Prize 2015 является:
Posted in Приз HackadayTagged Премия Hackaday 2015, 7805, Премия Hackaday, hackaday. io, регулятор, импульсный источник питания, премия Hackaday, регулятор напряжения

14 декабря 2014 г., Мэтт Фройнд

Многие виджеты использования ЦП стилистически заимствованы у автомобилей, отображая что-то, имитирующее тахометр на приборной панели. [Пэт] пошел еще дальше и попробовал свои силы в повторном заимствовании этого стиля. Он подумал, почему бы не использовать настоящий физический тахометр, чтобы показать, насколько быстро работает процессор на его Raspberry Pi?

С целью настройки 0-100% загрузки ЦП на 0-8000 об/мин на тахометре, первым шагом была диагностика диапазона входных частот ШИМ, которые перемещали стрелку по полной дуге тахометра. Используя свой генератор функций Tektronix 3252C, он быстро определил, что потребуется частота 0–440 Гц, и начертил несколько промежуточных точек. Кривая отклика не была линейной, поэтому он составил несколько ложных рекомендаций, чтобы все точки данных совпадали.

Затем он написал несколько строк на Python (он им поделился), чтобы заставить Pi опрашивать загрузку процессора и переводить его на правильную частоту. Pi упрощает вывод, контакт 11 GPIO передал сигнал на 7404 для буферизации, а затем на тахометр. Сам автомобильный тахометр работал от 12 В, но для его входного сигнала требовалось всего 5 В, поэтому он достал из корзины запчастей 7805.

После того, как все это было собрано, оно прекрасно работало, используя только один дополнительный компонент. Некоторым это может показаться более умным, чем зависимость от USB или Arduino 9.1394 раздутых хака тахометра на основе .

Смотрите видео после обрыва тач дергается даже при движении мышкой, и залипает на красный при открытии браузера. Больше не нужно использовать ценную площадь экрана (или вообще использовать экран), если вы хотите сразу увидеть, когда ваш Pi начинает работать.

Продолжить чтение «Красная черта вашего процессора с помощью автомобильного тахометра» →

Posted in Автомобильные хаки, Raspberry PiTagged 7404, 7805, pwm, raspberry pi, тахометр, Tektronix 3252C

8 сентября 2014 г. , Матье Стефан

Мы уверены, что все любители хотя бы раз в жизни использовали регулятор напряжения 7805. Это простой способ отрегулировать напряжение 7 В+ до 5 В, которое необходимо для некоторых наших маломощных проектов. [Кен Ширрифф] написал удивительно подробную статью о теории работы и реализации в кремниевом мире.

Как вы можете видеть на рисунке выше, такой регулятор состоит из очень разных элементов: транзисторов, резисторов, конденсаторов и диодов, все они встроены в кристалл. [Кен] дает необходимые подсказки, чтобы мы могли их распознать, а затем объясняет, как 7805 может иметь стабильный выходной сигнал даже при изменении температуры. Это делается с помощью эталона ширины запрещенной зоны, в котором разница между напряжениями база-эмиттер транзистора для высокого и низкого тока используется для противодействия влиянию температуры. Поскольку некоторые элементы выглядели немного странно во время обратного проектирования [Кена], он в конце концов пришел к выводу, что то, что он купил на Ebay, может быть подделкой (прочитайте этот комментарий Reddit, чтобы узнать другое мнение).

Posted in hardwareTagged 7805, ken shirriff, обратный инжиниринг, регулятор напряжения

24 марта 2014 г., Майк Щис



[Пиксель] только что прислал этот автомобильный хак, который отключает его автомобильное зарядное устройство, когда автомобиль останавливается не менее чем на 10 минут. Зачем тебе такая вещь? Розетка 12 В в его автомобиле не отключается при выключении зажигания. Если он оставляет зарядное устройство включенным при парковке автомобиля, он часто возвращается к разряженной батарее.

Схема fritzing рассказывает об этом взломе. Он использует 7805 для питания Arduino mini. Он отслеживает акселерометр ADXL362 и запускает обратный отсчет, когда этот чип перестает обнаруживать движение. На 10-й минуте N-канальный МОП-транзистор отключает заземление розетки. Хорошо для [Pixel] за то, что на горячей стороне есть сбрасываемый предохранитель. Но наше внимание привлек диод слева. Оказывается, это часть схемы фильтрации, рекомендованной в сообщении на форуме.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
