Схемы подключения ИБП — полезная информация

Эффективность функционирования источников бесперебойного питания, их долговечность зависят от множества факторов, одним из которых является правильно выбранная схема подключения ИБП.

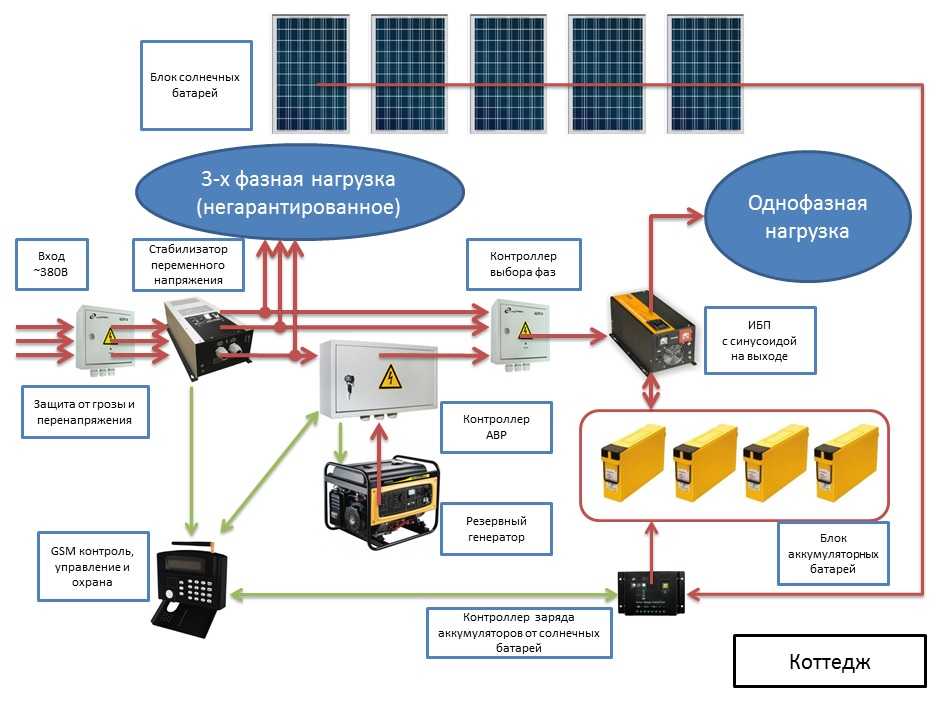

Используются три основные схемы подсоединения ИБП к сети электропитания и защищаемым потребителям.

Резервная схема подключения

При таком способе подсоединения основное питание нагрузок происходит посредством первичной электросети. Как только возникает минимальная угроза в связи с критичными неполадками в сети в действие вступают аккумуляторы источника бесперебойного питания. Подобная методика отличается несколькими недостатками, начиная с наличия временного отрезка на реагирование ИБП и заканчивая лишь незначительной фильтрацией возникших возмущений. Вследствие этого резервная схема подключения ИБП применяется для защиты некритичного оборудования, которое спокойно переносит как временное отключение питания, так и отклонение параметров электрического тока от установленной нормы в определенном диапазоне.

Это характерно для домашних компьютеров, бытовой техники, а также иных терминалов, которые не выполняют сложные вычислительные либо измерительные действия и не являются хранителями важной информации.

Интерактивная схема подключения

Такой способ включает в общее звено и используемый на выходе из цепи ступенчатый стабилизатор, который корректирует параметры выходного напряжения в некоторой степени. То есть, дополнительно к защите от сбоев или отключения энергоснабжения в данном случае ИБП еще и фильтрует высоковольтные скачки напряжения, оберегая потребителя от перенапряжения и короткого замыкания.

Современные источники, используемые в такой схеме подключения, способны предоставить максимально эффективную защиту, с высокой точностью корректируя параметров напряжения. Подобная методика обладает и определенными недостатками: хотя время реагирования снижено в разы, на такой же коэффициент уменьшается и КПД источников бесперебойного питания.

Неавтономная схема подключения

Подобную схему подключения называет еще и методикой двойного преобразования. Ее суть заключается в том, что питание потребителей происходит не от основной электросети, а непосредственно от аккумуляторных батарей ИБП. Поступающее на вход напряжение подвергается корректировке посредством инвертора, преобразуясь при этом в постоянный электроток, заряжающий АКБ.

Они же, в свою очередь, выдают на выходе опять же преобразованное напряжение в переменный ток. Однако при этом происходит абсолютно полная фильтрация разнообразных возмущений, устанавливается максимально точное значение параметров электротока (значения напряжения и частоты), отклонение от нормы в этом случае может составлять не более 0,1%. Основным преимуществом подобной схемы подключения является еще и отсутствие времени на реагирование ИБП, что крайне необходимо для оборудования, крайне чувствительного к таким провалам в энергоснабжении.

Советы по подключению ИБП

Приобретя ИБП, не стремитесь сразу же пускать его в дело. Необходимо уравновесить (особенно зимой) внутреннюю температуру прибора с температурой внешней среды. Это позволит избежать образования конденсата на встроенных модулях ИБП.
Включив источник в сеть, не спешите подключать к нему нагрузку. Устройству требуется некоторое время, чтобы подзарядить аккумуляторы.
Оборудование, которое в момент запуска становится источником пиковой нагрузки, требует специального источника бесперебойного питания. Либо подбирается модель повышенной мощности с учетом параметров стартовых токов.
Во избежание короткого замыкания и возникновения импульсных возмущений рекомендуется создать надежное заземление устройства.

Следует оградить ИБП от попадания на него влаги, также не рекомендуется устанавливать источник в помещениях с атмосферой повышенной влажности.
Важно четко настраивать функционирующий прибор, что особенно характерно для его порогов чувствительности. В будущем это избавит от частых и ненужных запусков ИБП даже в отсутствие угрозы, а также увеличит срок его эксплуатации.

Добро пожаловать в офис Makelsan в России

Наша команда опытных специалистов, квалифицированных профессионалов, имеющих внутренний энтузиазм, всегда готова обеспечить клиентам высококлассный сервис в предпродажный период.

Мы постоянно внедряем новые разработки и обеспечиваем лучшие цены,
чтобы быть впереди конкурентов!
Подробнее о Makelsan

Головной офис и производство Makelsan

Как подключить ИБП к сети? ➔ Схемы подключения источников бесперебойного питания на Newet.ru

Ваш город: Москва

Ваш или ближайший к вам город: Москва

Часы работы 9:00-18:00

Главная страница

Статьи

Подключение ИБП к сети

09.10.2011

Чтобы определить, как подключить ИБП к электронному оборудованию правильно и без ошибок, необходимо сначала разобраться с особенностями конструкции и принципом работы этих устройств. Источники бесперебойного питания предназначены для автономного электропитания компьютерной техники, отопительных котлов, рабочих станций, телекоммуникационных систем, контрольно-измерительной аппаратуры, средств автоматизации техпроцессов и различного электрооборудования при возникновении проблем с централизованной электросетью.

В случае сбоя или отключения сети бесперебойник автоматически переключает нагрузку на питание от аккумуляторных батарей. Дополнительно современные ИБП защищают подключенное оборудование от скачков напряжения, шумов, помех, отклонений частоты, выбросов, гармонических искажений. Благодаря этому обеспечивается высокая эффективность работы электроаппаратуры, продлевается срок ее службы.

Содержание

Способы подсоединения ИБП к электросети
Особенности подключения оборудования
Правила установки ИБП

Существует три основных типа бесперебойников в зависимости от схемы подключения ИБП к сети:

Резервные. В нормальном режиме устройства обеспечивают питание нагрузки непосредственно от первичной электросети. При возникновении проблем с электроснабжением ИБП переключает потребителей на электропитание от аккумуляторных батарей. Данная схема отличается рядом недостатков. К ним относится достаточно большое время задержки между появлением неполадок в сети и переключением на автономное снабжение, а также невысокий уровень фильтрации возмущений и помех. Поэтому резервная схема подключения источника бесперебойного питания подходит только для защиты малочувствительного некритичного оборудования. Ее можно применять, например, для бытовой техники и домашних ПК. Преимущества устройств — невысокая стоимость, низкая шумность в нормальном режиме, высокий КПД.

Интерактивные. Такие бесперебойники оснащаются ступенчатым стабилизатором на выходе из электроцепи. Он обеспечивает корректировку характеристики выходного напряжения, фильтрацию высоковольтных скачков. Их быстродействие выше, чем у резервных ИБП, но при этом использование стабилизатора снижает общий КПД системы. Интерактивные модели можно применять для защиты бытовой и офисной техники, файловых серверов, маршрутизаторов, аппаратуры локальных вычислительных сетей.
Онлайн. Этот вариант подключения ИБП к сети использует схему двойного преобразования. Питание потребителей в нормальном режиме осуществляется не напрямую от электросети, а через аккумуляторы бесперебойника. Входное переменное напряжение подается на выпрямитель, который преобразует его в постоянное. Оно заряжает батарею и поступает в инвертор, который выполняет обратное преобразование постоянного напряжения в переменное. В результате потребитель получает высококачественный электроток с чистой синусоидой, отсутствием помех и возмущений. Основное преимущество онлайн ИБП заключается в мгновенном реагировании на отключение первичной сети. Это позволяет использовать его для крайне чувствительного оборудования.

Рассмотрим последовательность действий и правильную схему подключения источника бесперебойного питания на примере системы автономного электроснабжения газового котла. Котельное оборудование характеризуется повышенной чувствительностью к электропитанию, поэтому требует особо внимательного подхода при подсоединении ИБП.

Этапы работ:

Подключаем бесперебойник к аккумуляторам. При подсоединении батареи необходимо, чтобы устройство было в выключенном состоянии. Коммутацию рекомендуется осуществлять проводами двух цветов — красного для клеммы «+» и черного для «-». Не все модели ИБП оснащены защитой от переполюсовки, поэтому крайне важно соблюдать правильную полярность. Если батарей несколько, то предварительно следует соединить их между собой. Для этого используются стандартные перемычки или медный провод.

Подключаем сетевой кабель к ИБП и включаем устройство. Проверяем значение напряжения на дисплее. Если все в порядке, отключаем бесперебойник и подключаем к нему котел.
Снова подаем напряжение и проверяем показания на экране.
Если мощность источника бесперебойного питания слишком большая для подключения его в обычную розетку, придется прокладывать отдельную линию от распределительного щита и устанавливать отдельные автоматические выключатели.
Имитируем отключение электроэнергии. Для этого выключаем фазный автомат в электрощитке.
Проверяем показания на дисплее бесперебойника, тестируем работу электророзжига котла.

источник бесперебойного питания рекомендуется устанавливать в помещении с постоянной температурой 18-25оС. Слишком высокие или низкие температуры приводят к падению емкости АКБ и сокращению срока службы устройства;
при подключении ИБП к сети нужно, чтобы не только фаза, но и нейтраль разрывалась с источником электропитания при срабатывании защиты. Для этого необходимо создать дополнительную шину нейтрали в обход дифавтомата или УЗО. При этом ноль от щита должен сначала идти на ИБП, а затем распределяться на потребителей;
нужно обеспечить хорошую вентиляцию внутренних компонентов ИБП. Между устройством и стеной/потолков должен быть зазор 200-400 мм;
нельзя ставить бесперебойник рядом с водопроводными или газовыми трубами, под вентилями, местами соединения трубопроводов;
устройство обязательно нужно заземлять через розетку с заземлением или через отдельный винт;
не допускается параллельное подключение ИБП и электросети к потребителю — необходимо использовать только последовательное соединение;
запрещено заряжать аккумуляторы от внешнего зарядного устройства, если батареи подключены к бесперебойнику.

При подключении ИБП к сети важно сначала подсоединять защитный проводник РЕ и нейтраль, а только потом фазу.

Ручная и автоматическая схема подключения ИБП/инвертора с переключателем

В наших предыдущих схемах подключения и подключении ИБП / инвертора для дома мы показываем, как подключить и подключить автоматический ИБП и батареи к домашнему распределительному щиту для непрерывного электроснабжения. В сегодняшнем учебном пособии по установке ИБП / инвертора мы покажем, как подключить и установить резервное питание от батареи через автоматический и ручной ИБП с помощью ручного и автоматического переключателя и АВР (автоматического переключателя) на главный распределительный щит.

Связанное руководство по подключению: Как подключить автоматический ИБП/инвертор к домашней системе электроснабжения?

В следующей статье существуют различные методы подключения и установки ИБП и инвертора, при которых некоторые бытовые приборы будут зависеть от питания батареи в случае сбоя питания, в то время как в других методах вся домашняя проводка подключена непосредственно к системе ИБП для продолжения работы. электроснабжение на случай аварийной остановки.

В следующем пошаговом руководстве мы покажем:

Подключение ИБП/инвертора с ручным переключателем (частичная нагрузка)
Подключение ИБП/инвертора с ручным переключателем (все нагрузки)
Подключение ИБП/инвертора с автоматическим переключателем
Подключение ИБП/инвертора без АВР и переключателя

Примечание. Используйте кабель и провод сечением 6 AWG ( 7/064″ или 16 мм ² ) размера для подключения ИБП к главной панели управления .

Связанный пост: Как подключить автоматический ИБП/инвертор с помощью одного провода под напряжением?

Как подключить ИБП с ручным переключателем? (Частичная нагрузка)

В этом методе подключения батарея и ИБП подключаются непосредственно к основному источнику питания, а выход ИБП подключается к частичной нагрузке (конкретные устройства, где нам необходимо непрерывное питание в случае отключения питания). сбой питания) с помощью двухполюсного однофазного ручного переключателя. На следующей диаграмме некоторые выключатели для определенной нагрузки в комнатах подключены к выходу ИБП, где нам необходимо непрерывное электроснабжение.

Когда питание от сети недоступно, батарея будет подавать питание на подключенные устройства через ИБП, в то время как остальная нагрузка будет оставаться неактивной из-за отсутствия основного питания, поскольку они подключены только к сети.

При восстановлении основного питания от электростанции все подключенные устройства будут работать в обычном режиме, поскольку все устройства подключены к основному источнику питания. Кроме того, инвертор будет заряжать аккумулятор, если он подключен к сети.

Связанный пост: Автоматическая проводка ИБП для частичной нагрузки — остальное зависит от основного питания

Имейте в виду, что это ручное управление, и вам придется вручную изменять положение переключателя при переключении питания с «Главного» на «ИБП» и наоборот.

Нажмите на изображение, чтобы увеличить

Проводка ИБП с ручным переключателем?

Как подключить инвертор к ручному переключателю? (Полная нагрузка)

Вместо частичной нагрузки вы можете подключить и установить аккумулятор и инвертор к основной плате с помощью ручного переключателя, как показано ниже. Работа и действие этого метода такие же, как упомянуто выше.

Нажмите на изображение, чтобы увеличить

Как подключить инвертор к ручному переключателю?

Как подключить ИБП/инвертор с автоматическим переключателем?

Это такое же подключение проводки, как указано выше, за исключением автоматического переключения или переключения вместо ручного.

В этом случае двухполюсный автоматический переключатель одной фазы или ATS автоматически передаст питание от сети к ИБП и аккумулятору в случае аккумулятора. Остальные операции такие же, как описано выше.

Запись по теме: Как подключить портативный генератор к домашней электросети — 4 метода

Щелкните изображение, чтобы увеличить

Как подключить автоматический ИБП без переключателя / переключателя ATS?

В этом случае не нужны ручные и даже автоматические переключатели резерва или перекидки для автоматического режима непрерывного электроснабжения в случае отключения электроэнергии.

В этой системе электропроводки основное питание подключается к двухполюсному (DP) MCB. Два провода в качестве фазы и нейтрали от главного выключателя DP напрямую подключены к ИБП в качестве входа, в то время как выход ИБП был подключен к УЗО (устройству защитного отключения) и другим соответствующим однополюсным автоматическим выключателям. Нагрузка может быть подключена к SP MCB через переключатели.

В случае сбоя питания ИБП автоматически подает резервное питание от батарей на подключенные устройства. В случае восстановления сетевого питания ИБП начнет заряжать аккумулятор, а также подавать основное питание на всю нагрузку, подключенную через главный распределительный щит.

Вы также можете прочитать:

Установка однофазной электропроводки в доме – NEC и IEC
Установка однофазной электропроводки в многоэтажном здании

Нажмите на изображение, чтобы увеличить

Автоматическая проводка ИБП без переключателя / переключателя ATS?

Цветовой код проводки:

Мы использовали Красный для Под напряжением или Фаза , Черный для Нейтраль и Зеленый в одной фазе для заземления. Вы можете использовать специальные коды регионов, например, IEC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада], где;

NEC:

ОДНОЙ ФАЗА 120 В:

Черный = Фаза или Линия , White = Gline и 3, White = ГВЕЛ и 3, White = ГВЕЛ и 3, = / / . / . / .

IEC:

Однофаза 230 В:

Браун = Фаза или Линия , Blue = Нейтральная .0024 и Зеленый = Заземляющий проводник.

Связанный пост: Как подключить солнечные панели и батареи в соответствии с вашими потребностями?

Примечание. Используйте кабель и провод размера 6 AWG ( 7/064″ или 16 мм ² ) для подключения ИБП к плате главной панели .

Общие меры предосторожности

Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
Используйте кабель соответствующего размера с помощью этого простого метода расчета (Как определить подходящий размер кабеля для установки электропроводки)
Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы, умеющих обращаться с электричеством.
Прочтите все инструкции, руководства пользователя, предупреждения и строго следуйте им.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах является незаконным. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем выполнять какие-либо изменения в подключении электропроводки.
Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Если вы по-прежнему сталкиваетесь с трудностями при подключении ИБП и аккумуляторов к переключателям и переключателям АВР, оставьте комментарий в поле для комментариев ниже, и я буду рядом, чтобы помочь вам более подробно.

Вы также можете ознакомиться с другими руководствами по установке электропроводки.

Как подключить распределительный щит [однофазный]?
Как подключить распределительный щит с УЗО – однофазный?
Установка трехфазной электропроводки в доме — NEC и IEC
Монтаж трехфазной электропроводки в многоэтажном здании

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Методы подключения ИБП и инвертора к домашней и офисной электропроводке [Схемы подключения]

Узнайте, как подключить ИБП или инвертор мощности к бытовым приборам, таким как вентиляторы, ламповые лампы, энергосберегающие устройства, компьютеры и т. д. Подключите офисное оборудование, такое как серверы, настольные компьютеры. компьютеры и камеры наблюдения, чтобы убедиться, что они включены и работают в случае сбоя питания или отключения электроэнергии. Любые большие и малые устройства и электрооборудование могут быть подключены к ИБП или инвертору, если их общая нагрузка находится в пределах допустимой мощности. Поэтому примите меры предосторожности и подключите устройства, которые не перегрузят систему резервного питания в случае сбоя питания.

Метод № 1:
Без подключения «выходной нейтрали» ИБП или инвертора мощности к электроприборам и непосредственного обеспечения общей нейтрали дома, квартиры или здания.

Схема подключения ИБП/инвертора мощности 1

– Если приведенная выше схема не работает, возьмите кусок провода и соедините «выходную нейтраль» инвертора мощности или ИБП с нулевой проводкой дома. Цепь замкнется, и приборы начнут работать. Теперь, если вы сделаете это, никогда, я повторяю, никогда не меняйте полярность входа или выхода, иначе вы не только вызовете короткое замыкание, но и повредите ИБП или инвертор мощности. Так что будьте осторожны.

Схема подключения ИБП/инвертора мощности 2

==================================== ==================================
Неполадки с однолинейной/фазной проводкой и решение:
Иногда , вам необходимо отключить ИБП от цепи. В этом случае пометьте штекеры для токоведущих и нулевых проводов и осторожно соедините их обратно. При таком подключении убедитесь, что вход и выход ИБП совмещены. В противном случае цепь не будет замкнута и ИБП не будет работать. См. диаграммы ниже для большего понимания:

========================================= ===============================

Метод № 2:
Подключение ИБП или инвертора мощности с электроприборами питание как нейтральных, так и токоведущих проводов, поступающих непосредственно с его выхода.

Схема подключения ИБП/инвертора мощности 3

– это самый простой и прямой способ подключения устройств с инверторами мощности или ИБП.
