Полезная электроника



Генераторы высокого напряжения малой мощности широко используют в дефектоскопии, для питания портативных ускорителей заряженных частиц, рентгеновских и электронно-лучевых трубок, фотоэлектронных умножителей, детекторов ионизирующих излучений. Кроме этого, их также применяют для электроимпульсного разрушения твердых тел, получения ультрадисперсных порошков, синтеза новых материалов, в качестве искровых течеискателей, для запуска газоразрядных источников света, при электроразрядной диагностике материалов и изделий, получении газоразрядных фотографий по методу С. Д. Кирлиан, тестировании качества высоковольтной изоляции. В быту подобные устройства находят применение в качестве источников питания для электронных уловителей ультрадисперсной и радиоактивной пыли, систем электронного зажигания, для электроэффлювиальных люстр (люстр А. Л. Чижевского), аэроионизаторов, устройств медицинского назначения (аппараты Д’Арсонваля, франклизации, ультратонотерапии), газовых зажигалок, электроизгородей, электрошокеров и т.д. [11.1 — 11.6].



Условно к генераторам высокого напряжения нами отнесены устройства, вырабатывающие напряжение выше 1 кВ.

Генератор высоковольтных импульсов с использованием резонансного трансформатора (рис. 11.1) выполнен по классической схеме на газовом разряднике РБ-3 [11.7].

Конденсатор С2 заряжается пульсирующим напряжением через диод VD1 и резистор R1 до напряжения пробоя газового разрядника. В результате пробоя газового промежутка разрядника конденсатор разряжается на первичную обмотку трансформатора, после чего процесс повторяется. В итоге на выходе трансформатора Т1 формируются затухающие высоковольтные импульсы амплитудой до 3…20 кВ.

Для защиты выходной обмотки трансформатора от перенапряжения параллельно ей подключен разрядник, выполненный в виде электродов с регулируемым воздушным зазором.

Трансформатор Т1 генератора импульсов (рис. 11.1) выполнен на незамкнутом ферритовом сердечнике М400НН-3 диаметром 8 и длиной 100 мм. Первичная (низковольтная) обмотка трансформатора содержит 20 витков провода МГШВ 0,75 мм с шагом намотки 5…6 мм. Вторичная обмотка содержит 2400 витков рядовой намотки провода ПЭВ-2 0,04 мм. Первичная обмотка намотана поверх вторичной через политетрафторэтиленовую (фторопластовую) прокладку 2×0,05 мм. Вторичная обмотка трансформатора должна быть надежно изолирована от первичной.

Вариант выполнения генератора высоковольтных импульсов с использованием резонансного трансформатора показан на рис. 11.2 [11.8]. В этой схеме генератора имеется гальваническая развязка от питающей сети. Сетевое напряжение поступает на промежуточный (повышающий) трансформатор Т1. Снимаемое со вторичной обмотки сетевого трансформатора напряжение поступает на выпрямитель, работающий по схеме удвоения напряжения.







В результате работы такого выпрямителя на верхней по схеме обкладке конденсатора С2 относительно нулевого провода появляется положительное напряжение,равное,где Uн—напряжение на вторичнои обмотке силового трансформатора.



На конденсаторе С1 формируется соответствующее напряжение противоположного знака. В результате напряжение на обкладках конденсатора СЗ будет равно



Скорость заряда конденсаторов С1 и С2 (С1=С2) определяется величиной сопротивления R1.

Когда напряжение на обкладках конденсатора СЗ сравняется с напряжением пробоя газового разрядника FV1, произойдет пробой его газового промежутка, конденсатор СЗ и, соответственно, конденсаторы С1 и С2 разрядятся, во вторичной обмотке трансформатора Т2 возникнут периодические затухающие колебания. После разряда конденсаторов и отключения разрядника процесс заряда и последующего разряда конденсаторов на первичную обмотку трансформатора Т2 повторится снова.

Высоковольтный генератор, используемый для получения фотографий в газовом разряде, а также для сбора ультрадисперсной и радиоактивной пыли (рис. 11.3) [11.2 — 11.5] состоит из удвоителя напряжения, релаксационного генератора импульсов и повышающего резонансного трансформатора.

Удвоитель напряжения выполнен на диодах VD1, VD2 и конденсаторах С1, С2. Зарядную цепочку образуют конденсаторы С1 — СЗ и резистор R1. Параллельно конденсаторам С1 — СЗ включен газовый разрядник на 350 В с последовательно соединенной первичной обмоткой повышающего трансформатора Т1.

Как только уровень постоянного напряжения на конденсаторах С1 — СЗ превысит напряжение пробоя разрядника, конденсаторы разрядятся через обмотку повышающего трансформатора и в результате образуется высоковольтный импульс. Элементы схемы подобраны так, что частота формирования импульсов около 1 Гц. Конденсатор С4 предназначен для защиты выходного зажима прибора от попадания сетевого напряжения.

Выходное напряжение устройства целиком определяется свойствами используемого трансформатора и может достигать 15 кВ. Высоковольтный трансформатор [11.2, 11.3] на выходное

напряжение порядка 10 кВ выполнен на диэлектрической трубке с внешним диаметром 8 и длиной 150 мм, внутри расположен медный электрод диаметром 1,5 мм. Вторичная обмотка содержит 3…4 тысячи витков провода ПЭЛШО 0,12, намотанных виток к витку в 10… 13 слоев (ширина намотки 70 мм) и пропитанных клеем БФ-2 с межслойной изоляцией из политетрафторэтилена. Первичная обмотка содержит 20 витков провода ПЭВ 0,75, пропущенного через кембрик из поливинилхлорида. ,



В качестве такого трансформатора можно также применить модифицированный выходной трансформатор строчной развертки телевизора; трансформаторы электронных зажигалок, ламп-вспышек, катушек зажигания и др.



Газовый разрядник Р-350 может быть заменен переключаемой цепочкой динисторов типа КН102 (рис. 11.3, справа), что позволит ступенчато изменять выходное напряжение [11.5]. Для равномерного распределения напряжения на динисторах параллельно к каждому из них подключены резисторы одинакового номинала сопротивлением 300…510 кОм.

Вариант схемы высоковольтного генератора с использованием в качестве порогово-коммутирующего элемента газонаполненного прибора — тиратрона показан на рис. 11.4 [11.9].

Сетевое напряжение выпрямляется диодом VD1. Выпрямленное напряжение сглаживается конденсатором С1 и подается на зарядную цепочку R1, С2. Как только напряжение на конденсаторе С2 достигнет напряжения зажигания тиратрона VL1, он вспыхивает.Конденсатор С2 заряжается через первичную обмотку Т1, тиратрон гаснет. Конденсатор вновь начинает заряжаться и т.д.



В качестве трансформатора Т1 использована автомобильная катушка зажигания (11.9).



Вместо тиратрона VL1 МТХ-90 можно включить один или несколько динисторов типа КН102. Амплитуду высокого напряжения можно регулировать количеством включенных динисторов.
Конструкция высоковольтного преобразователя с использованием тиратронного коммутатора описана в работе [11.10]. Отметим, что для разряда конденсатора могут быть использованы и другие виды газонаполненных приборов.

Более перспективно применение в современных генераторах высокого напряжения полупроводниковых переключающих приборов. Их достоинства отчетливо выражены: это высокая повторяемость параметров, меньшая стоимость и габариты, высокая надежность.



Ниже будут рассмотрены генераторы высоковольтных импульсов с использованием полупроводниковых коммутирующих приборов (динисторов, тиристоров, биполярных и полевых транзисторов).

Вполне равноценным, но слаботочным аналогом газовых разрядников являются динисторы.
На рис. 11.5 показана электрическая схема генератора, выполненного на динисторах [11.11]. По своей структуре генератор полностью подобен описанным ранее (рис. 11.1, 11.4). Основное отличие заключается в замене газового разрядника цепочкой последовательно включенных динисторов.

Следует отметить, что КПД такого аналога и коммутируемые токи заметно ниже, чем у прототипа, однако динисторы более доступны и более долговечны.

Несколько усложненный вариант генератора высоковольтных импульсов представлен на рис. 11.6 [11.12]. Сетевое напряжение подается на мостовой выпрямитель на диодах VD1 — VD4. Выпрямленное напряжение сглаживается конденсатором С1. На этом конденсаторе образуется постоянное напряжение около 300 В, которое используется для питания релаксационного генератора, составленного из элементов R3, С2, VD5 и VD6. Его нагрузкой является первичная обмотка трансформатора Т1. Со вторичной обмотки снимаются импульсы амплитудой примерно 5 кВ и частотой следования до 800 Гц.







Цепочка динисторов должна быть рассчитана на напряжение включения около 200 В. Здесь можно использовать динисторы типа КН102 либо Д228 [11.12]. При этом следует учитывать, что напряжение включения динисторов типа КН102А, Д228А составляет 20 В\ КН102Б, Д228Б — 28 в КН102В, Д228В — 40 в;



КН102Г, Д228Г — 56 в; КН102Д, Д228Д — 80 в; КН102Е — 75 в; КН102Ж, Д228Ж — 120 в; КН102И, Д228И — 150 в.

В качестве трансформатора Т1 в приведенных выше устройствах может быть использован доработанный строчный трансформатор от черно-белого телевизора [11.12, 11.13]. Его высоковольтную обмотку оставляют, остальные удаляют и вместо них наматывают низковольтную (первичную) обмотку — 15…30 витков провода ПЭВ диаметром 0,5…0,8 мм.

При выборе числа витков первичной обмотки следует учитывать количество витков вторичной обмотки. Необходимо также иметь в виду, что величина выходного напряжения генератора высоковольтных импульсов в большей степени зависит от настройки контуров трансформатора в резонанс, нежели от соотношения числа витков обмоток.

Характеристики некоторых видов телевизионных трансформаторов строчной развертки приведены в таблице 11.1 [11.13].

Таблица 11.1. Параметры высоковольтных обмоток унифицированных телевизионных трансформаторов строчной развертки

С более подробной информацией по отечественным трансформаторам строчной развертки можно ознакомиться здесь

Тип трансформатора

Число витков

Провод

R обмотки, Ом

ТВС-А, ТВС-Б

720

ПЭЛШО 0,1

152

ТВС-70П1

2700

ПЭВ-2 0,05

1400

ТВС-70П2

1800

ПЭВ-2 0,05

800

ТВС-70П2

536

ПЭВ-2 0,12

170

ТВС-70АМ

720

ПЭЛШО 0,1

250

ТВС-90П4

1900

ПЭВШО 0,08

600

ТВС-110, ТВС-110М

940

ПЭЛШО 0,1

240

. ТВС-110А

1000

ПЭВ-2 0,1

250

ТВС-110Л1

1300

ПЭМ-2 0,09

430

ТВС-110Л2

900

ПЭВ-2 0,08

310

ТВС-110ЛЗ

940

ПЭЛШО 0,1

240



Тип трансформатора

Число витков

Провод

R обмотки, Ом

ТВС-110ЛА

1200

ПЭВ-2 0,1

380

ТВС-110АМ

900

ПЭВ-2 0,08

280

ТВС-110Л4

1290

ПЭМ-2 0,1

410

ТВС-110Л5

365

ПЭМ-2 0,35

6

ТВС-110П2

1650

ПЭМ-2 0,12

500

ТВС-90ЛЦ2, ТВС-90ЛЦ2-1

1900

ПЭВ-2 0,08

800

ТВС-90ЛЦ4

1904

ПЭМ-2 0,08

800

ТВС-90ЛЦ5

370

ПЭВ-2 0,35

13

ТВС-90ПЦ4

730

ПЭМ-2 0,15

28

ТВС-90ПЦ11

900

ПЭВ-2 0,14

ТВС-90ПЦ12

715

ПЭМ-2 0,5

27

ТВС-110ПЦ15

1080

ПЭВ-2 0,14

112

ТВС-110ПЦ16, ТВС-110ПЦ18

1050

ПЭВ-2 0,14

102



На рис. 11.7 представлена опубликованная на одном из сайтов схема двухступенчатого генератора высоковольтных импульсов, в котором в качестве элемента коммутации использован тиристор. В свою очередь, в качестве порогового элемента,определяющего частоту следования высоковольтных импульсов и запускающего тиристор, выбран газоразрядный прибор — неоновая лампа (цепочка HL1, HL2).

При подаче напряжения питания генератор импульсов, выполненный на основе транзистора VT1 (2N2219A — КТ630Г), вырабатывает напряжение порядка 150 В. Это напряжение выпрямляется диодом VD1 и заряжает конденсатор С2.

После того как напряжение на конденсаторе С2 превысит напряжение зажигания неоновых ламп HL1, HL2, через токоограничивающий резистор R2 произойдет разряд конденсатора на управляющий электрод тиристора VS1, тиристор отопрется. Разрядный ток конденсатора С2 создаст электрические колебания в первичной обмотке трансформатора Т2.

Напряжение включения тиристора можно регулировать, подбирая неоновые лампы с разным напряжением зажигания. Ступенчато изменять величину напряжения включения тиристора можно переключением числа последовательно включенных неоновых ламп (или заменяющих их динисторов).

Диаграмма напряжений на базе транзистора VT1 и на аноде тиристора показана на рис. 11.8. Как следует из представленных диаграмм, импульсы блокинг-генератора имеют длительность примерно 8 мс. Заряд конденсатора С2 происходит ступенчато-экспоненциально в соответствии с действием импульсов, снимаемых со вторичной обмотки трансформатора Т1.

На выходе генератора формируются импульсы напряжением примерно 4,5 кВ. В качестве трансформатора Т1 использован выходной трансформатор для усилителей низкой частоты. В качестве высоковольтного трансформатора Т2 использован трансформатор от фотовспышки или переработанный (см. выше) телевизионный трансформатор строчной развертки.
Схема еще одного варианта генератора с использованием неоновой лампы в качестве порогового элемента приведена на рис. 11.9(11.12].

Релаксационный генератор в нем выполнен на элементах R1, VD1, С1, HL1, VS1. Он работает при положительных полупериодах сетевого напряжения, когда конденсатор С1 заряжается до напряжения включения порогового элемента на неоновой лампе HL1 и тиристоре VS1. Диод VD2 демпфирует импульсы самоиндукции первичной обмотки повышающего трансформатора Т1 и позволяет повысить выходное напряжение генератора. Выходное напряжение достигает 9 кВ. Неоновая лампа одновременно является сигнализатором включения устройства в сеть.



Высоковольтный трансформатор намотан на отрезке стержня диаметром 8 и длиной 60 мм из феррита М400НН. Вначале размещают первичную обмотку — 30 витков провода ПЭЛШО 0,38, а затем вторичную — 5500 витков ПЭЛШО 0,05 или большего диаметра. Между обмотками и через каждые 800… 1000 витков вторичной обмотки прокладывают слой изоляции из поливинилхлоридной изоляционной ленты.



В генераторе возможно введение дискретной многоступенчатой регулировки выходного напряжения переключением в последовательной цепи неоновых ламп либо динисторов (рис. 11.10). В первом варианте обеспечиваются две ступени регулирования, во втором — до десяти и более (при использовании динисторов КН102А с напряжением включения 20 В).





Простой генератор высокого напряжения (рис. 11.11) позволяет получить на выходе импульсы амплитудой до 10 кВ [11.14].



Переключение управляющего элемента устройства происходит с частотой 50 Гц (на одной полуволне сетевого напряжения). В качестве порогового элемента использован диод VD1 Д219А (Д220, Д223), работающий при обратном смещении в режиме лавинного пробоя.

При превышении на полупроводниковом переходе диода напряжения лавинного пробоя происходит переход диода в проводящее состояние. Напряжение с заряженного конденсатора С2 подается на управляющий электрод тиристора VS1. После включения тиристора конденсатор С2 разряжается на обмотку трансформатора Т1.

Трансформатор Т1 не имеет сердечника. Он выполнен на катушке диаметром 8 мм из полиметилметакрилата или политетрахлорэтилена и содержит три разнесенных секции шириной по 9 мм. Повышающая обмотка содержит 3×1000 витков, намотанных проводом ПЭТФ, ПЭВ-2 0,12 мм. После намотки обмотка должна быть пропитана парафином. Поверх парафина накладывается 2 — 3 слоя изоляции, после чего наматывают первичную обмотку — 3×10 витков провода ПЭВ-2 0,45 мм.

Тиристор VS1 можно заменить другим на напряжение выше 150 В. Лавинный диод можно заменить цепочкой динисторов (рис. 11.10, 11.11 внизу).

Схема маломощного переносного источника импульсов высокого напряжения с автономным питанием от одного гальванического элемента (рис. 11.12) состоит из двух генераторов [11.15]. Первый построен на двух маломощных транзисторах, второй — на тиристоре и динисторе.

Каскад на транзисторах разной проводимости преобразует низковольтное постоянное напряжение в высоковольтное импульсное. Времязадающей цепочкой в этом генераторе служат элементы С1 и R1. При включении питания открывается транзистор VT1, и перепад напряжения на его коллекторе открывает транзистор VT2. Конденсатор С1, заряжаясь через резистор R1, уменьшает базовый ток транзистора VT2 настолько, что транзистор VT1 выходит из насыщения, а это приводит к закрыванию и VT2. Транзисторы будут закрыты до тех пор, пока конденсатор С1 не разрядится через первичную обмотку трансформатора Т1.

Повышенное импульсное напряжение, снимаемое со вторичной обмотки трансформатора Т1, выпрямляется диодом VD1 и поступает на конденсатор С2 второго генератора с тиристором VS1 и динистором VD2. В каждый положительный полупериод накопительный конденсатор С2 заряжается до амплитудного значения напряжения, равного напряжению переключения динистора VD2, т.е. до 56 В (номинальное импульсное отпирающее напряжение для динистора типа КН102Г).

Переход динистора в открытое состояние воздействует на цепь управления тиристора VS1, который в свою очередь тоже открывается. Конденсатор С2 разряжается через тиристор и первичную обмотку трансформатора Т2, после чего динистор и тиристор вновь закрываются и начинается очередной заряд конденсатора — цикл переключений повторяется.

Со вторичной обмотки трансформатора Т2 снимаются импульсы с амплитудой в несколько киловольт. Частота искровых разрядов равна примерно 20 Гц, но она намного меньше частоты импульсов, снимаемых со вторичной обмотки трансформатора Т1. Происходит это потому, что конденсатор С2 заряжается до напряжения переключения динистора не за один, а за несколько положительных полупериодов. Величина емкости этого конденсатора определяет мощность и длительность выходных разрядных импульсов. Безопасное для динистора и управляющего электрода тринистора среднее значение разрядного тока выбрано из расчета емкости этого конденсатора и величины импульсного напряжения, питающего каскад. Для этого емкость конденсатора С2 должна быть примерно 1 мкФ.

Трансформатор Т1 выполнен на кольцевом ферритовом магнитопроводе типа К10x6x5. Он имеет 540 витков провода ПЭВ-2 0,1 с заземленным отводом после 20-го витка. Начало его намотки присоединяется к транзистору VT2, конец — к диоду VD1. Трансформатор Т2 намотан на катушке с ферритовым или пермаллоевым сердечником диаметром 10 мм, длиной 30 мм. Катушку с внешним диаметром 30 мм и шириной 10 мм наматывают проводом ПЭВ-2 0,1 мм до полного заполнения каркаса. Перед окончанием намотки делается заземленный отвод, и последний ряд провода из 30. ..40 витков наматывается виток к витку поверх изолирующего слоя лакоткани.

Трансформатор Т2 по ходу намотки необходимо пропитывать изолирующим лаком или клеем БФ-2, затем тщательно просушить.

Вместо VT1 и VT2 можно применить любые маломощные транзисторы, способные работать в импульсном режиме. Тиристор КУ101Е можно заменить на КУ101Г. Источник питания — гальванические элементы с напряжением не более 1,5 В, например, 312, 314, 316, 326, 336, 343, 373, или дисковые никель-кадмиевые аккумуляторы типа Д-0,26Д, Д-0,55С и т.п.

Тиристорный генератор высоковольтных импульсов с сетевым питанием показан на рис. 11.13 [11.16].



Во время положительного полупериода сетевого напряжения конденсатор С1 заряжается через резистор R1, диод VD1 и первичную обмотку трансформатора Т1. Тиристор VS1 при этом закрыт, поскольку отсутствует ток через его управляющий электрод (падение напряжения на диоде VD2 в прямом направлении мало по сравнению с напряжением, необходимым для открывания тиристора).



При отрицательном полупериоде диоды VD1 и VD2 закрываются. На катоде тиристора образуется падение напряжения относительно управляющего электрода (минус — на катоде, плюс — на управляющем электроде), в цепи управляющего электрода появляется ток, и тиристор открывается. В этот момент конденсатор С1 разряжается через первичную обмотку трансформатора. Во вторичной обмотке появляется импульс высокого напряжения. И так — каждый период сетевого напряжения.

На выходе устройства формируются двухполярные импульсы высокого напряжения (поскольку при разряде конденсатора в цепи первичной обмотки возникают затухающие колебания).

Резистор R1 может быть составлен из трех параллельно соединенных резисторов МЛТ-2 сопротивлением по 3 кОм.

Диоды VD1 и VD2 должны быть рассчитаны на ток не менее 300 мА и обратное напряжение не ниже 400 В (VD1) и 100 В (VD2). Конденсатор С1 типа МБМ на напряжение не ниже 400 В. Его емкость — доли-единицы мкФ — подбирают экспериментально. Тиристор VS1 типа КУ201К, КУ201Л, КУ202К — КУ202Н. Трансформатор Т1 — катушка зажигания Б2Б (на 6 В) от мотоцикла или автомобиля.

В устройстве может быть использован телевизионный трансформатор строчной развертки ТВС-110Л6, ТВС-110ЛА, ТВС-110АМ.

Достаточно типичная схема генератора высоковольтных импульсов с емкостным накопителем энергии показана на рис. 11.14 [11.17].



Генератор содержит гасящий конденсатор С1, диодный выпрямительный мост VD1 — VD4, тиристорный ключ VS1 и схему управления. При включении устройства заряжаются конденсаторы С2 и СЗ, тиристор VS1 пока закрыт и ток не проводит. Предельное напряжение на конденсаторе С2 ограничено стабилитроном VD5 величиной 9 В. В процессе зарядки конденсатора С2 через резистор R2 напряжение на потенциометре R3 и, соответственно, на управляющем переходе тиристора VS1 возрастает до определенного значения, после чего тиристор переключается в проводящее состояние, а конденсатор СЗ через тиристор VS1 разряжается через первичную (низковольтную) обмотку трансформатора Т1, генерируя высоковольтный импульс. После этого тиристор закрывается и процесс начинается заново. Потенциометр R3 устанавливает порог срабатывания тиристора VS1.



Частота повторения импульсов составляет 100 Гц. В качестве высоковольтного трансформатора может быть использована автомобильная катушка зажигания. В этом случае выходное напряжение устройства достигнет 30…35 кВ. Тиристорный генератор высоковольтных импульсов (рис. 11.15) управляется импульсами напряжения, снимаемого с релаксационного генератора, выполненного на динисторе VD1 [11.18]. Рабочая частота генератора управляющих импульсов (15…25 Гц) определяется величиной сопротивления R2 и емкостью конденсатора С1.





Релаксационный генератор связан с тиристорным ключом через импульсный трансформатор Т1 типа МИТ-4. В качестве выходного трансформатора Т2 используется высокочастотный трансформатор от аппарата для дарсонвализации «Искра-2». Напряжение на выходе устройства может доходить до 20…25 кВ.



На рис. 11. 16 показан вариант подачи импульсов управления на тиристор VS1.

Преобразователь напряжения (рис. 11.17), разработанный в Болгарии, содержит два каскада. В первом из них нагрузкой ключевого элемента, выполненного на транзисторе VT1, является обмотка трансформатора Т1. Управляющие импульсы прямоугольной формы периодически включают/выключают ключ на транзисторе VT1, подключая/отключая тем самым первичную обмотку трансформатора.



Во вторичной обмотке наводится повышенное напряжение, пропорциональное коэффициенту трансформации. Это напряжение выпрямляется диодом VD1 и заряжает конденсатор С2, который подключен к первичной (низковольтной) обмотке высоковольтного трансформатора Т2 и тиристору VS1. Управление работой тиристора осуществляется импульсами напряжения, снимаемыми с дополнительной обмотки трансформатора Т1 через цепочку элементов, корректирующих форму импульса.



В результате тиристор периодически включается/отключается. Конденсатор С2 разряжается на первичную обмотку высоковольтного трансформатора.

Далее


РадиоДом — Сайт радиолюбителей

В статье рассмотрим схему простого пробника на одной отечественной микросхеме которая поможет прозвонить различные цепи, проверять диоды, резисторы и кремниевые транзисторы. В роли индикаторов могут быть как светодиоды, так и миниатюрный динамик или наушник от телефона.

Добавлено: 21.01.2019 | Просмотров: 12078 | Разные схемы

В статье представлена схема тиристорного регулятора мощности на нагрузку до 1000 Вт (1 кВт). К такому устройству можно подключать любые активные нагрузки с напряжением питания 220 вольт, например, лампы накаливания, нагреватели, фены, калориферы и многое другое.

Добавлено: 03.01.2019 | Просмотров: 9673 | Разные схемы

Индивидуальное средство защиты «Защитник — М» предназначен для применения в экстремальных ситуациях, когда жизни и здоровью его владельца угрожает опасность, способен обездвижить на время преступника или хулигана. Шокер при включении генерирует ослепительные вспышки света, а прикосновение его электродами к открытым участка тела приводит к сильному электрическому удару.

Добавлено: 02.04.2018 | Просмотров: 6044 | Разные схемы

В статье описана схема простого радиотелефона на отечественных радиокомпонентах с радиусом действия до 1000 метров, которая была опубликована в старом выпуске книги «Радиоэлектронные игрушки». В этой схеме каскад на транзисторе VT1 в режиме приема работает как сверх генеративный детектор.

Добавлено: 01.04.2018 | Просмотров: 5474 | Разные схемы

При долгой работе паяльника его жало перегревается, портится конец жала, а качество пайки таким паяльником ухудшается, может вызвать перегрев и даже выход из строя радиоэлементов. Можно применить схему последовательного подключения в один из проводов паяльника полупроводникового диода, который будет подключаться при установке паяльника на подставку.

Добавлено: 27.03.2018 | Просмотров: 11014 | Разные схемы

Радиоприемник FM диапазона, собранный на специализированной микросхеме КХА058. На транзисторе VT1 собран апериодический усилитель ВЧ сигнала, усиливающий сигнал с антенны. Настройка на FM радиостанцию производится при помощи переменного резистора R5, который подает смещение на варикап КВ109. Резонансный контур образован варикапом и катушкой L.

Добавлено: 25.03.2018 | Просмотров: 4269 | Разные схемы

Схема высоковольтного генератора собранного из мощного двухтактного VT1, VT2 автогенераторного преобразователя 9-400 вольт; выпрямителя VD3-VD7; накопительного конденсатора С; формирователя импульсов разряда на однопереходном транзисторе VT3; коммутатора на тиристоре VS и высоковольтных импульсных трансформаторов T2 а, T2 б.

Добавлено: 28.01.2018 | Просмотров: 4522 | Разные схемы

Небольшой, но мощный жучок работающий на частоте от 65 мГц до 80 мГц, обладает очень высоким КПД. При правильной сборке схема начинает работать сразу без наладок. Если в приемнике слышен легкий писк, следует за шунтировать схему конденсатором емкостью не менее 1 мкФ. Антенну лучше подключить через конденсатор емкостью 1-2 пФ. При длине антенны 25 сантиметров дальность приёма около 120 метров.

Добавлено: 28.01.2018 | Просмотров: 4338 | Разные схемы

В статье описывается схема одного из самых простых жучков. Отличается простотой сборки и настройки, малыми размерами, а также своей не очень высокой стабильностью. Из-за простоты для новичков рекомендуется именно эта схема. Все используемые детали были в SMD корпусах.

Добавлено: 23.01.2018 | Просмотров: 4279 | Разные схемы

В статье представлена подробная схема генератора прямоугольных импульсов на зарубежной микросхеме TL494. Используя зарубежную микросхему ШИМ-регулятор TL494 можно собрать качественный генератор прямоугольных импульсов (от 20 Герц до 0,2 ГГц) с регулируемой скважностью 0…100 %. Если вывод 13 переключить с «земляного» на вывод 14 (стабилизированное 5 вольт), то выходы будут включаться попеременно.

Добавлено: 09.11.2017 | Просмотров: 11525 | Разные схемы

Умножитель напряжения — схема выпрямителя особого типа, амплитуда напряжение на выходе которой теоретически в целое число раз выше, чем на входе. То есть, с помощью удвоителя напряжения можно получить 200 вольт постоянного тока из 100 вольт переменного тока источника, а с помощью умножителя на восемь — 800 вольт постоянного. Это если не учитывать падение напряжения на диодах (0,7 вольт на каждом).

Добавлено: 07.08.2017 | Просмотров: 30694 | Разные схемы

Майер Р.В. Практическая электроника: от транзистора до …

НАЗАД

5. ГЕНЕРАТОРЫ ЭЛЕКТРИЧЕСКИХ КОЛЕБАНИЙ

1. Генератор линейно-импульсного напряжения. Тиристор — полупроводниковый прибор с многослойной структурой типа p-n-p-n (с тремя электронно—дырочными переходами), обладающий свойствами электрического вентиля. Неуправляемый тиристор имеет два вывода (анод и катод) и называется динистором. Управляемый тиристор имеет третий вывод — управляющий электрод и называется тринистором.

Рис. 1. Генератор линейно-импульсного напряжения.

Простейший генератор линейно—импульсного (пилообразного) напряжения может быть собран из тиристора (динистора или тринистора), резистора и конденсатора (рис. 1.1). Нами использовались динистор типа КН102А (открывается при 11 В), резистор на 2 — 5 ком, конденсатор емкостью 1 — 10 мкФ; напряжение питания 20 — 100 В. При включении тиристор закрыт, конденсатор C1 медленно заряжается от источника питания через резистор R1. Напряжение на конденсаторе растет до напряжения открывания тиристора (рис. 1.2). Когда тиристор открывается, его сопротивление резко падает, и конденсатор быстро разряжается через него. При уменьшении анодного напряжения до напряжения закрывания тиристор закрывается, после чего все повторяется снова. Время заряда τ=RC, поэтому при увеличении R и C период колебаний растет, частота импульсов уменьшается. С ростом напряжения питания конденсатор заряжается быстрее, частота генерируемых импульсов увеличивается. Если использовать тринистор, то при подаче на управляющий электрод положительного относительно катода потенциала напряжение открывания уменьшается, частота формируемых импульсов растет.

2. Релаксационный генератор, управляемый светом. Если вместо резистора использовать фоторезистор или терморезистор, то частота генерируемых импульсов будет зависеть от освещенности или температуры датчика.

Рис. 2. Релаксационный генератор, управляемый светом.

Можно поступить иначе и вместо динистора использовать тринистор, отличающийся наличием управляющего электрода. При увеличении напряжения на управляющем электроде уменьшается напряжение открывания тринистора, что может быть использовано для создания генератора, регулируемой частоты. На рис. 2 приведена схема такого генератора. При освещенности фоторезистора потенциал управляющего электрода растет, частота генерируемых импульсов увеличивается, высота звука, издаваемого динамиком повышается.

3. RC—генератор. Простейший генератор гармонических колебаний представляет собой усилительный каскад, охваченный положительной обратной связью (ПОС). Цепь ПОС состоит из трех фазовращающих Г-образных RC-цепочек, каждая из которых обеспечивает сдвиг фаз 60 градусов на генерируемой частоте. Транзистор включен по схеме с общим эмиттером, вносит сдвиг фаз 180 градусов. Генератор вырабатывает гармонические колебания с частотой и амплитудой, для которых выполняются баланс фаз и баланс амплитуд.

Рис. 3. Принципиальная схема RC-генератора.

На основе этой схемы можно собрать модулятор, осуществляющий амплитудную модуляцию несущих колебаний низкочастотным сигналом, переносящим информацию. Для этого последовательно с источником напряжения следует включить вторичную обмотку трансформатора. На его первичную обмотку необходимо подать колебания от звукового генератора частотой 50 — 200 Гц. Из—за того, что амплитуда колебаний, вырабатываемых генератором, пропорциональна напряжению питания, на выходе устройства возникнет амплитудо-модулированный сигнал (рис. 3). Можно показать, как зависит глубина модуляции от амплитуды модулирующих колебаний; что происходит при изменении их частоты.

Рис. 3. Осциллограммы с выхода модулятора.

4. Симметричный мультивибратор. Симметричный мультивибратор (рис. 4) представляет собой двухкаскадный усилитель, выход которого соединен с входом. Каждый транзистор поворачивает фазу на π =3,14, поэтому суммарный сдвиг фаз, который приобретает сигнал при прохождении через усилитель и цепь обратной связи, равен 2π. Выполняется баланс фаз, сигнал с выхода поступает на вход в фазе с входным сигналом и усиливает его. В режиме самовозбуждения транзисторы поочередно переходят из открытого состояния в закрытое, на выходе получается последовательность прямоугольных импульсов.

Рис. 4. Симметричный мультивибратор.

В схеме (рис. 4) используются транзисторы прямой проводимости (типа p-n-p), которые открываются при подача на базу отрицательного потенциала относительно эмиттера. Пусть при включении транзистор VT1 открывается, левая пластина конденсатора C1 соединяется с общим проводом, он начинает заряжаться через R2. Потенциал базы транзистора VT2 постепенно уменьшается, через некоторое время VT2 открывается и правая пластина C2 соединяется с общим. Это приводит к увеличению потенциала базы VT1, он закрывается. Конденсатор C2 начинает заряжаться через R3, потенциал базы VT1 уменьшается. Через некоторое время открывается VT1, что приводит к закрыванию VT2 и т.д. В результате мультивибратор генерирует прямоугольные импульсы. Чем меньше емкость конденсаторов C1, C2 и сопротивление резисторов R2, R3, тем быстрее заряжаются конденсаторы и выше частота вырабатываемых импульсов.

Рис. 4. Осциллограммы напряжений на выходе мультивибратора.

При подаче на базу транзистора VT2 положительного (отрицательного) потенциала VT2 будет все время оставаться открытым (закрытым), генерация импульсов прекратиться. Конденсатор C3 пропускает только переменную составляющую сигнала.

5. Несимметричный мультивибратор. Несимметричный мультивибратор (рис. 5) состоит из усилительного каскада на двух транзисторах, выход которого (коллектор транзистора VT2) соединен с входом (база транзистора VT1) через конденсатор C1. В качестве нагрузки используется динамик. Транзистор VT1 прямой проводимости (p-n-p-типа), открывается при подаче на базу отрицательного относительно эмиттера потенциала. Транзистор VT2 обратной проводимости (n-p-n-типа), открывается при подаче на базу положительного относительно эмиттера потенциала.

Рис. 5. Несимметричный мультивибратор.

При включении конденсатор C1 заряжается через динамик, резисторы R1 и R2 (непрерывная линия), потенциал базы уменьшается. Когда на базе VT1 возникает отрицательный потенциал, транзистор VT1 открывается, сопротивление коллектор—эмиттер падает. База транзистора VT2 оказывается соединенной с положительным полюсом источника, транзистор VT2 также открывается, ток коллектора растет. В результате через динамик течет ток, конденсатор C1 разряжается через резисторы R1, R2 и транзистор VT2 (пунктир). Потенциал базы VT1 возрастает, транзистор VT1 закрывается, вызывая закрывание транзистора VT2. После этого конденсатор C1 снова заряжается, затем разряжается и т.д. Частота генерируемых импульсов обратно пропорциональна времени заряда конденсатора τ=(R1+R2)C1. С ростом напряжения питания конденсатор заряжается быстрее, частота генерируемых импульсов растет. При увеличении сопротивления переменного резистора R1 или емкости конденсатора С1 частота колебаний уменьшается. Внешний вид мультивибратора показан на рис. 6. Вместо транзистора VT1 можно использовать МП25 или МП21.

Рис. 6. Внешний вид несимметричного мультивибратора.


ВВЕРХ

Регулятор напряжения генератора в схеме ЭВ.10

1. Регулятор напряжения генератора в схеме ЭВ.10

2. Тиристорный регуля­тор состоит из исполнительного органа ИСО, системы управ­ления тиристорами СУТ и измерительного органа ИО.

Тиристорный регулятор состоит из исполнительного органа ИСО,
системы управления тиристорами СУТ и измерительного органа
ИО. Основным элементом исполнительного органа является
тиристор V1, который включен в цепь параллельной обмотки
возбуждения ОВ1 генератора и автоматически регулирует
проходящий по ней ток возбуждения.

3. Об­мотка возбуждения получает питание от фазы В основной обмотки якоря Я1 генератора через анодную группу диодов выпрямителя

Обмотка возбуждения получает питание от фазы В основной
обмотки якоря Я1 генератора через анодную группу диодов
выпрямителя В1. Питание на обмотку возбуждения подается
только при положительных полупериодах линейного напряжения.

4. Измерительный орган ИО регулятора выполнен в виде мостовой схемы, составленной из сопротивлений и стабилитронов.

Стабилизированное плечо этой схемы образует стабилитроны V12
и V13, а нестабилизированные плечи — резисторы R5—R8.

5. Напряжение генера­тора через выпрямитель В2 и анодную группу выпрямителя В1 подается на одну из диагоналей мостовой схемы.

В Напряжение генератора через выпрямитель В2 и анодную группу
выпрямителя В1 подается на одну из диагоналей мостовой схемы.
В другую ее диагональ (к точкам а и b) подключены эмиттер и
база транзистора V11.

6. Действие измерительного органа основано на сравнении эталон­ного (опорного) напряжения, создаваемого на стабилитронах V12 и V13

Действие измерительного органа основано на сравнении эталонного (опорного)
напряжения, создаваемого на стабилитронах V12 и V13 с напряжением на
резисторах R5—R8, которое пропорционально выходному напряжению
генератора. Разность этих напряжений измеряется транзистором V11 и в
зависимости от измеряемого напряжения и его знака между эмиттером и
коллектором транзистора возникает соответствующий выходной сигнал.

7. Управление тиристором V1 исполнительного ор­гана требует определенной мощности. Поэтому сигнал, снятый с изме­рительного

Управление тиристором V1 исполнительного органа требует определенной
мощности. Поэтому сигнал, снятый с измерительного органа, необходимо
усилить. Для этого в СУТ применен усилитель и спусковое устройство
(электронный ключ). Усилитель выполнен на транзисторе V11, а спусковое
устройство — на транзисторах V5—V6.

8. Регулятор напряжения действует следующим образом. При разгоне поезда обмотка возбуждения ОВ1 подключена к обмотке якоря, помимо

тиристора V1,
через размыкающие контакты реле напряжения Р1 и токоограничивающий
резистор R1. Это необходимо потому, что небольшая остаточная э. д. с.
генератора не может обеспечить прохождение через тиристор тока
возбуждения, необходимого для начала процесса самовозбуждения

9. При дальнейшем увеличении напряжения (примерно до 40 В) реле Р1 срабатывает, его контакты в цепи возбуждения размыкаются и РНГ

вступает в
работу. При этом цепь возбуждения оказывается замкнутой через тиристор V1,
который осуществляет импульсное регулирование тока возбуждения.

10.

Если напряжение генератора становится ниже уставки РНГ (оно определяется напряжением стабилизации стабилитронов V12 и V13), уменьшается
напряжение на резисторах R7—R8 измерительного органа и эмиттер
транзистора V11 получает отрицательный потенциал по отношению к его базе,
что приводит к закрытию этого тиристора.

11. При этом на базу транзистора V6 спускового устройства через резистор R4 подается отрицательное смещение, поэтому транзистор V6

открывается, что
приводит к открытию и транзистора V5 (на его базу подается отрицательное
смещение).

12. В резуль­тате через транзисторы V5 и V6, диод V8 спускового устройства на управляющий электрод тиристора V1 подается отпирающий

В результате через транзисторы V5 и V6, диод V8 спускового устройства на
управляющий электрод тиристора V1 подается отпирающий сигнал. При
наличии на тиристоре прямого напряжения он открывается, что приводит к
возрастанию тока возбуждения генератора и его напряжения. При этом
одновременно с открытием тиристора V1 запирается диод V8 обратным
напряжением и ток по цепи управляющего электрода тиристора не протекает.

13. Когда напряжение генератора становится выше напряжения устав­ки РНГ, возрастает напряжение на резисторах R7- R8 измеритель­ного

Когда напряжение генератора становится выше напряжения уставки РНГ,
возрастает напряжение на резисторах R7- R8 измерительного органа, эмиттер
транзистора V11 получает положительный потенциал по отношению к его базе,
что приводит к открытию этого транзистора. При этом запираются транзисторы
V5 и V6 спускового устройства и прекращается подача на тиристор V1
управляющего сигнала.

14. Когда напряжение генератора становится выше напряжения устав­ки РНГ, возрастает напряжение на резисторах R7- R8 измеритель­ного

Когда напряжение генератора становится выше напряжения уставки РНГ,
возрастает напряжение на резисторах R7- R8 измерительного органа, эмиттер
транзистора V11 получает положительный потенциал по отношению к его базе,
что приводит к открытию этого транзистора. При этом запираются транзисторы
V5 и V6 спускового устройства и прекращается подача на тиристор V1
управляющего сигнала.
• При переходе переменного напряжения генератора через
нулевое значение тиристор V1 запирается, при этом ток
возбуждения и напряжение генератора уменьшаются.
• При работе регулятора отпирание и запирание тиристора
происходят с большой частотой и среднее значение тока в
обмотке возбуждения определяется значением
относительной замкнутости τ3 цепи возбуждения.
Увеличение скорости движения вагона приводит к уменьшению относительной замкнутости, а следовательно, к
уменьшению среднего значения тока возбуждения. При
работе регулятора относительная замкнутость т3
изменяется автоматически так, чтобы при изменении
частоты вращения генератора и нагрузки напряжение генератора оставалось стабильным, приблизительно равным
напряжению уставки регулятора.
• При остановке вагона прекращается питание всей схемы
регулятора и он перестает работать.
В схеме РНГ, кроме основных регулирующих
элементов, предусмотрены ряд
сглаживающих и помехоподавляющих
устройств, которые предотвращают ложные
срабатывания тиристора V1, обеспечивают
устойчивую работу регулятора и защищают
тиристор и транзисторы СУТ от обратных
напряжений (резисторы R2, R3, R4,
конденсаторы С1, С2, диоды V3, V7, V9, V10
и стабилитрон V4). В некоторых регуляторах
применено стабилизирующее устройство,
выполненное в виде трансформатора СТ.

17. КОНЕЦ

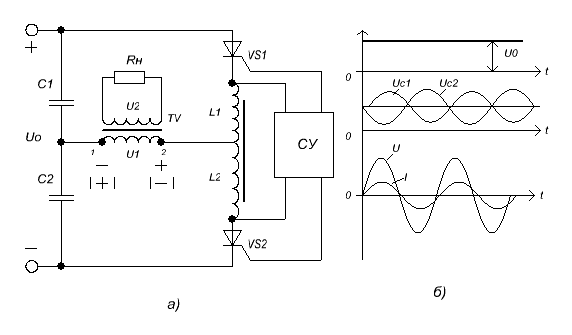

Тиристорный Преобразователь Частоты

ЭЛЕКТРИЧЕСКАЯ СХЕМА

Генератор (1) вырабатывает электрическую энергию в виде трехфазного тока частотой 101,6 Гц. Для передачи энергии в энергосеть последовательно с генератором устанавливается преобразователь частоты (3), который понижает частоту тока до промышленной – 50 Гц. Генератор имеет две статорные обмотки, сдвинутые на 30° и соединенные в звезду.

В соответствии с конструкцией генератора преобразователь является двухканальным. Каждый канал содержит на входе выпрямитель, выполненный на базе тиристоров, и инвертор. Оба этих канала работают независимо, а их выходная электрическая мощность складывается уже в согласующем трехобмоточном трансформаторе (5).

1 – Генератор
2 – Шкафы КРУ 3 кВ 100 Гц
3 – Преобразователь частоты
4 – Шкафы КРУ 3 кВ 50 Гц
5 – Повышающий трансформатор
6 – Элегазовый выключатель

Тиристорный Преобразователь Частоты

Тиристорный преобразователь частоты ТПЧ-2900/12500 используется в совместной работе с синхронным турбогенератором, предназначен для:

  • Передачи мощности турбогенератора в сеть с преобразованием частоты напряжения статорной обмотки турбогенератора 101,6 Гц в напряжение промышленной сети 50 Гц.
  • Пуска газотурбинного агрегата, при котором синхронный турбогенератор используется в качестве разгонного синхронного двигателя.
  • Длительной прокрутки вала газотурбинного агрегата на пониженных оборотах.

При работе на сеть ТПЧ обеспечивает стабилизацию реактивной мощности от 3,5 до 7,5 МВАр.

НАИМЕНОВАНИЯ ЗНАЧЕНИЯ
Номинальная выходная полная мощность, кВА 12 500
Номинальное напряжение входное, линейное, кВ (3х2)х3,0
Номинальное напряжение выходное, кВ (3х2)х2,9
Номинальная частота входного/выходного напряжения, Гц 101,6/50
Входной ток, номинальный, А 1227
Выходной ток, номинальный, А 1555
Допустимый диапазон изменения частоты входного напряжения, % ±5
КПД, %, при номинальной нагрузке 98

Радиосхемы. — Мигалки на тиристорах

материалы в категории

Схемы простых мигалок на тиристорах

В этом разделе собраны схемы генераторов световых импульсов или если сказать проще- мигалок. Их можно устанавливать на детские игрушки, использовать в аттракционах, размещать на видном месте в салоне автомобиля для имитации действия сторожевого устройства.

схемы мигалок на тиристорах

Сравнительно простые «мигалки» получаются при использовании тринисторов. Правда, особенность работы большинства тринисторов заключается в том, что они открываются при подаче на управляющий электрод определенного напряжения (тока), а для их закрывания необходимо уменьшить анодный ток до значения ниже тока удержания.


Кстати: что такое тиристор и как его проверить можно почитать здесь

Если питать тринистор от источника переменного или пульсирующего напряжения, он будет автоматически закрываться при прохождении тока через ноль. При питании же от источника постоянного напряжения тринистор просто так закрываться не станет, придется использовать специальные технические решения.

Схема одного из вариантов «мигалки» на тринисторах приведена на рис. 1. Устройство содержит генератор коротких импульсов на однопереходном транзисторе VT1 и два каскада на тринисторах. В анодную цепь одного из тринисторов (VS2) включена лампа накаливания EL1.

Работает устройство так. В начальный момент после подачи питания оба тринистора закрыты и лампа не горит. Генератор вырабатывает короткие мощные импульсы с интервалом, определяемым параметрами цепочки R1C1. Первый же импульс поступит на управляющие электроды тринисторов, и они откроются. Лампа зажжется.

За счет тока, протекающего через лампу, тринистор VS2 останется открытым, а вот VS1 закроется, так как его анодный ток, определяемый резистором R2, слишком мал. Конденсатор С2 начнет заряжаться через этот резистор и к моменту появления второго импульса генератора окажется заряженным. Этот импульс приведет к открыванию тринистора VS1, и левый по схеме вывод конденсатора С2 будет кратковременно подключен к катоду тринистора VS2. Но даже такого подключения достаточно, чтобы тринистор закрылся и лампа погасла.

Таким образом, оба тринистора окажутся закрытыми, конденсатор С2 разрядится. Следующий импульс генератора приведет к открыванию тринисторов, описанный процесс повторится. Лампа вспыхивает с частотой, вдвое меньшей частоты генератора.

Для указанных на схеме элементов можно использовать лампу накаливания (либо несколько ламп, включенных последовательно или параллельно) с током до 0,5 А. Если использовать все возможности указанных тринисторов, допустимо применить лампу, потребляющую ток до 5 А. В этом случае для надежного закрывания тринистора VS2 емкость конденсатора С2 надо увеличить до 330…470 мкф. Соответственно придется увеличить емкость конденсатора С1, чтобы в периоды между импульсами генератора конденсатор С2 успевал зарядиться. Тринистор VS2 следует разместить на небольшом радиаторе.

Детали «мигалки» монтируют на печатной плате (рис. 2) из одностороннего фольгированного гетинакса или стеклотекстолита. Оксидный конденсатор С2 — обязательно алюминиевый, серий К50-6, К50-16,К50-35.

Если ток лампы не превышает 0,5 А, один из тринисторов можно заменить на маломенее мощный, например, КУ101А (на рис. 3 VS1). Поскольку напряжения на управляющих электродах тринисторов, при которых они открываются, различны, в устройство введен подстроечный резистор R2, с помощью которого подбирают оптимальный режим их работы. Кроме того, увеличивают сопротивление резистора (R3) в цепи анода тринистора VS1.

Правда тогда немного изменится печатная плата. Выглядеть она будет уже так:


Налаживание конструкций сводится к установке требуемой частоты «миганий» лампы подбором конденсатора С1. Если лампа накаливания загорается, но не гаснет, значит, либо тринистор VS1 не закрывается (следует увеличить сопротивление резистора R2 в первой «мигалке» или R3 во второй), либо не успевает зарядиться конденсатор С2. Тогда желательно уменьшить его емкость, а еще лучше — частоту переключении. Во второй «мигалке» нужно установить движок подстроечного резистора в такое положение, при котором устойчиво срабатывают оба тринистора.

Дополнительные полезные материалы:
Как изготовить печатную плату

Если есть вопросы: заходите к нам на ФОРУМ

Возбуждение ротора – обзор

10.

3 АРН с помощью управления возбуждением ротора

Ток возбуждения, необходимый для генератора, обеспечивается системой возбуждения. АРН является жизненно важным компонентом этой системы наряду с возбудителем или источником питания, измерительными элементами, СЭП и блоком защиты.

Источником питания возбуждения может быть возбудитель, представляющий собой отдельный генератор постоянного или переменного тока. Возбудитель имеет обмотку возбуждения (постоянного тока) в статоре и обмотку якоря в роторе.В случае возбудителя переменного тока в обмотке ротора индуцируется трехфазный переменный ток, который выпрямляется с помощью установленного в роторе диодного, тиристорного или транзисторного моста. Однако для бесщеточной системы возбуждения и с пилотным возбудителем его якорь в статоре и поле представляет собой постоянный магнит. Однако основным возбудителем является генератор переменного тока на роторе. Различные варианты и варианты систем возбуждения изображены на рис. 2.40.

Роторные системы возбуждения в целом можно разделить на три группы в зависимости от источника питания, используемого для возбуждения (IEEE, 2006):

1.

Системы возбуждения постоянного тока : Используйте генераторы постоянного тока для питания обмоток возбуждения синхронной машины.

2.

Системы возбуждения переменного тока : Используйте генераторы переменного тока с помощью вращающихся или статических выпрямителей для питания обмотки возбуждения генератора.

3.

Статические системы возбуждения : Используйте трансформаторы и выпрямители для преобразования переменного тока в постоянный для возбуждения обмотки возбуждения генератора.

Также существует другая общая и широкая классификация систем возбуждения, которая классифицируется по источнику питания возбуждения. Два основных класса:

1.

Отдельные системы возбуждения, которые могут быть статическими или бесщеточными : Эти системы не зависят от сбоев и неисправностей, возникающих в системах электроснабжения, и могут вызывать возбуждение. Бесщеточные системы используются для возбуждения более крупных генераторов (выработка электроэнергии ~ 600 МВА), а также в легковоспламеняющихся и взрывоопасных средах.Бесщеточные системы состоят из генератора переменного тока, вращающегося диодного моста на роторе и поля на статоре. Когда эта система оснащена пилотным возбудителем, она состоит из другого генератора переменного тока на статоре и реализуется с возбуждением от постоянных магнитов на роторе. Попытки построить бесколлекторную систему с тиристорным мостом не увенчались успехом из-за проблем с надежностью управления тиристорами. Следствием этой проблемы является существенный недостаток этих систем, а также невозможность обеспечить девозбуждение генератора.Другим недостатком является более медленная реакция системы, особенно при слабом возбуждении (рис. 9.16).

Рис. 9.16. Принципиальная схема бесщеточной системы возбуждения.

2.

S Системы электромагнитного возбуждения : Преимуществами этой системы являются простота и низкая стоимость. Тиристорный или транзисторный мост питается от клемм генератора через трансформатор. Основным недостатком является то, что напряжение питания возбуждения и, следовательно, ток возбуждения напрямую зависят от выходного напряжения генератора.Существуют также бесколлекторные системы самовозбуждения, хотя они мало используются.

Первоначально выходное напряжение генератора регулировалось отдельным небольшим генератором или возбудителем, соединенным с валом генератора. Поле было установлено на статоре с АРН, регулирующим его входной ток. Ротор возбудителя действовал как генератор постоянного тока, а выход возбудителя затем управляется АРН для обеспечения возбуждения поля постоянного тока основного генератора через токосъемные кольца.

Вышеупомянутая система ввела отставание в нарастании магнитных полей как в возбудителе, так и в основном генераторе.Поэтому была разработана идея системы самовозбуждения/шунтового возбуждения. В этой системе отдельный возбудитель был устранен, а источник питания использовался непосредственно от выходной клеммы генератора с соответствующими управляемыми выходными выпрямителями для цепи возбуждения поля постоянного тока. Преимущество этой системы возбуждения заключается в том, что она может мгновенно изменить выходное напряжение, чтобы обеспечить требуемый ток, необходимый для управления основным генерируемым напряжением. Хотя запаздывание в обмотке возбуждения основного генератора все еще сохраняется, что обусловлено его постоянной времени, доступность источника более высокого напряжения для мгновенной подачи требуемого тока возбуждения уменьшает запаздывание.

В системе самовозбуждения/шунтового возбуждения выходное напряжение генератора отсутствует на начальном этапе пуска ТГ. Чтобы исправить эту ситуацию, первоначально система возбуждения была прошита кратковременной подачей постоянного тока от аккумуляторной батареи станции. Эта процедура помогла создать достаточную напряженность поля для генерирования достаточного напряжения на клеммах, которое, в свою очередь, можно было подавать обратно в качестве источника питания для запуска нормальной системы возбуждения. Некоторые проблемы все еще существуют в этой системе; поскольку машина запускается на малых скоростях, система возбуждения должна быть включена с самого начала. Этот тип импульсного возбуждения подходит для осевых турбин, где турбина уже имеет достаточно высокую скорость.

Чтобы избежать всех этих проблем, была необходима альтернативная схема, которая заключалась в обеспечении другого источника питания во время запуска ТГ. Возбуждение при запуске будет продолжаться до тех пор, пока комплект TG не будет готов производить требуемую мощность для питания системы самовозбуждения. В этот момент источник питания возбуждения переключается на систему, подключенную к выходной клемме генератора.Источником питания пускового возбуждения может быть станционный трансформатор или дизель-генератор или газовая турбина, которые предполагается постоянно иметь в наличии.

Доступные сегодня выпрямители представляют собой мостовую схему на тиристорах с цифровой системой управления напряжением. Другими важными и необходимыми аксессуарами являются автоматические выключатели возбуждения, резистор полевого разряда, трансформаторы напряжения, автоматические выключатели входного переменного тока, блок предохранителей и т. д. и немного громоздкий, отсюда и разработка бесщеточной системы возбуждения, которая широко используется для обеспечения постоянного тока для создания магнитного поля ротора для основного генератора.Бесщеточная система возбуждения состоит из основного возбудителя и вспомогательного возбудителя. На рис. 9.16 показан вариант компоновки и расположения различных аксессуаров системы возбуждения синхронного генератора.

Пилотный возбудитель включает в себя стационарную якорную обмотку в виде генератора переменного тока с выпрямителем и постоянного магнитного поля в виде постоянного магнита и установлен на одном валу ротора с основным генератором ТГ. Основной возбудитель, напротив, включает стационарное постоянное магнитное поле и якорную обмотку в виде генератора переменного тока с выпрямителем на том же валу ротора, что и основной генератор ТГ.

Всякий раз, когда вал ротора ТГ вращается, на клеммах генератора или якоря пилотного возбудителя возникает электродвижущая сила (ЭДС) из-за эффекта вращения магнитного поля постоянного магнита. Полученное таким образом напряжение переменного тока преобразуется в напряжение постоянного тока из постоянного тока с помощью выпрямителей. Затем этот выпрямленный выход постоянного тока подается на стационарную обмотку возбуждения главного возбудителя. Как только этот ток протекает через поле, на вращающихся выводах генератора основного возбудителя возникает ЭДС из-за эффекта относительного движения обмотки магнитного поля и генератора возбудителя.Это переменное напряжение снова преобразуется в постоянное напряжение из постоянного тока с помощью выпрямителей. Этот выпрямленный выход постоянного тока затем подается на обмотку вращающегося возбуждения на валу ротора главного генератора.

В качестве генератора главного возбудителя все связанные с ним выпрямители и обмотка возбуждения главного генератора смонтированы на роторе, и соединение между ними не требует каких-либо скользящих контактов в виде токосъемных колец, щеток и т. д. Таким образом, функция реализована бесщеточная система возбуждения. Использование бесщеточного устройства повышает надежность/доступность и эффективность за счет уменьшения потерь.Проблема обслуживания также уменьшается. Другой вид бесщеточной системы возбуждения показан на рис. 2.40.

10.3.2 Использование тиристоров/полупроводников в бесщеточной системе возбуждения

Обычно тиристоры используются в цепи вращающихся выпрямителей основного возбудителя вместо полупроводниковых диодов по следующим причинам:

1.

Более высокий ток грузоподъемность и их пригодность для применения во вращающихся машинах.

2.

Тиристоры менее чувствительны к вибрации, ускорению и экстремальным погодным условиям, а именно температуре.

3.

Выходные токи можно плавно регулировать в широком диапазоне как для нормального режима работы, т. е. для принудительного режима работы, так и для режима девозбуждения, который также известен как встречное возбуждение.

Многие предпочитают силовые транзисторы тиристорам из-за низкого (емкости перехода) эффекта и лучшего переключения. Биполярные транзисторы с изолированным затвором (IGBT) популярны из-за их преимущества на входе MOSFET в сочетании с биполярным преимуществом транзисторов с биполярным переходом (BJT). Использование IGBT в выпрямителях, а также в управлении приводом переменного тока очень популярно. Время переключения IGBT может быть не таким, как у MOSFET, но быстрее, чем у BJT. ABB Unitrol является примером управления возбуждением с помощью IGBT.

10.3.3 Выход контроллера АРН и управление тиристорным затвором в бесщеточной системе возбуждения

Цифровая или микропроцессорная система управления получает измеряемую переменную от ПТ в точке выхода генератора и проверяет значение ошибки, вычитая его до установленного значения по желанию.Выход контроллера представляет собой импульсы одинаковой величины, но время их появления на затворе тиристора, то есть затворы запуска или запуска, различаются в зависимости от выхода контроллера. Цифровые системы управления силовыми транзисторами выдают импульсы тока для управления входной базовой цепью, но для IGBT это устройство, управляемое напряжением.

10.3.4 Влияние управления реактивной мощностью на ток возбуждения АРН/ротора

Во многих случаях ротор выходит из строя из-за протекающего через него очень высокого тока, необходимого для поддержания напряжения на клеммах генератора.Изоляция ротора, подвергающаяся сильным механическим нагрузкам, при чрезмерном нагреве из-за высокого тока ротора может выйти из строя на более ранней стадии, чем нормальный ожидаемый срок службы. Поскольку работы по ремонту ротора трудоемки и затратны, прилагаются большие усилия для снижения тока ротора до значения меньше предельного, но все же на безопасном и стабильном уровне. Используя подходящий метод и оборудование для управления реактивной реактивной мощностью, можно уменьшить выходной ток генератора с заметным улучшением коэффициента мощности, что, в свою очередь, потребует меньшей ЭДС генератора для поддержания напряжения на выходных клеммах, совместимого с подключением к сети.

Система статического возбуждения тиристорного типа, благодаря своим многочисленным преимуществам, отличным характеристикам срабатывания, простоте обслуживания и упрощенной конструкции основных машин, в настоящее время широко используется для гидро- или паротурбинных генераторов средней и большой мощности.

Регулятор напряжения и система статического возбуждения с источником потенциала предназначены для управления напряжением синхронного генератора путем непосредственного управления постоянным током возбуждения генератора. Статическая система возбуждения состоит из следующих компонентов:

Тиристорный выпрямительный мост и тиристорные элементы:

Трехфазная схема полного мостового выпрямителя имеет быстродействующие характеристики.Компактная конструкция шкафа реализована с использованием тиристорных элементов с большим током в открытом состоянии и высоким обратным напряжением, а также с принудительным воздушным охлаждением. Тиристорные элементы установлены в лотке и могут заменяться в процессе работы. Для лучшей рентабельности также может быть изготовлен тип без лотка.

Полевое мигание

Цепь возбуждения необходимо при запуске генератора из-за системы самовозбуждения. Батарея постоянного тока обычно используется в качестве начального источника питания возбуждения. Источник питания переменного тока также можно использовать с помощью выпрямителей и трансформатора.

Подавление поля

Функция снятия возбуждения заключается в быстром уменьшении энергии поля, когда это необходимо, а также в отделении цепи ротора от системы возбуждения. Обычно используется автоматический выключатель возбуждения постоянного тока. Для лучшей рентабельности может быть поставлена ​​система статического выключателя возбуждения. Эта система снижает энергию поля за счет реверсирования напряжения возбуждения с помощью элементов управления затвором выпрямителя.

Защита от перенапряжения

Поглотители и варисторы C-R устанавливаются в каждой цепи переменного и постоянного тока для защиты от перенапряжения тиристорных элементов.В системе с большой емкостью схема лома адаптирована к цепи постоянного тока.

Трансформатор возбуждения

Трансформатор возбуждения снижает напряжение питания до уровня, необходимого для возбуждения. Обычно используется сухой тип для небольшой емкости или масляный тип для большой емкости.

Устройства контроля

Доступны сигналы тревоги для перегоревшего предохранителя тиристора, отказа охлаждающего вентилятора и высокой температуры воздуха. Преобразователь температуры ротора и полевой детектор заземления могут быть установлены в шкафах возбуждения опционально.

и т.д..
источник: система возбуждения

Системы возбуждения оказывают сильное влияние на динамические характеристики и готовность генератора, обеспечивают качество генераторного напряжения и реактивной мощности, т.е. качество поставляемой энергии потребителям. Распространены следующие типы:

  • Бесщеточные системы возбуждения с вращающимися возбудителями и автоматическим регулятором напряжения (АРН) или
  • Системы статического возбуждения (СЭС), питающие ротор напрямую от тиристорных мостов через щетки.
Основными функциями системы возбуждения являются подача переменного постоянного тока с кратковременной перегрузочной способностью, управление напряжением на клеммах с необходимой точностью, обеспечение стабильной работы с сетью и/или другими машинами, обеспечение устойчивости к переходным процессам после неисправности, связь с электростанцией системы управления и удерживать машину в пределах допустимого рабочего диапазона.

АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ | Морской почтовый ящик

Внезапные скачки тока нагрузки (напр.Из-за запуска двигателя) на генераторе вызывает соответствующее изменение его выходного напряжения. Это происходит из-за внутреннего падения напряжения в обмотка генератора и эффект называется провалом напряжения. Точно так же сброс нагрузки вызовет перенапряжение на шине.

AVR необходим для регулирования/быстрой коррекции таких изменений напряжения. АРН определяет выходное напряжение генератора и изменяет ток возбуждения для поддержания заданного значения напряжения.

АВР поддерживает выходное напряжение генератора + или – 2.5% от его набора значение в диапазоне нагрузки. AVR определяет и изменяет ток возбуждения. Ручной/ручной триммер Регулятор установлен на панели управления генератора для установки уровня напряжения. То схема управления современным АРН состоит из трансформаторов, выпрямители, стабилитроны, транзисторы и тиристоры. Они установлены в одной или нескольких цепях либо на распределительном щите, либо на панели генератора.

датчик напряжения преобразует вниз, выпрямляет и сглаживает выходное напряжение генератора. Это производит низкое напряжение d.в. сигнализировать о том, что пропорциональна а.с. напряжение генератора Это фактическое напряжение постоянного тока. сигнал сравнивается с заданным значением постоянного тока. значение, полученное по ссылке схема стабилитрона и резисторов.

Затем сигнал ошибки, выдаваемый компаратором, усиливается и становится пригодным для управления тиристорами, регулирующими ток возбуждения. Тиристоры — это устройства, которые выпрямляют и регулируют ток возбуждения генератора.

Статический автоматический регулятор напряжения

  • Наличие трансформируемого а выпрямленное питание от выхода генератора позволяет сопоставление его непосредственно с электронным эталоном в статическом AVR.
  • Постоянный ток, полученный от Выход генератора подается на мост, который имеет фиксированное сопротивление на двух плечах. и переменные сопротивления на двух других.
  • Стабилитрон работает в обратном направлении режим пробоя, изготовленный с напряжением пробоя стабилитрона очень низкое значение. Напряжение остается постоянным после того, как произошел пробой, независимо от изменение тока.
  • Это подразумевает изменение применяемого напряжение, хотя и не влияет на напряжение на диоде, вызовет изменение сопротивление, допускающее изменение тока.
  • Дисбаланс сопротивлений в Мост Уитстона изменяет схему потока и создает в напряжении измерительный мост сигнал ошибки.
  • Сигнал ошибки может быть усилен и используется для управления возбуждением генератора несколькими способами.
  • Может управлять углом стрельбы тиристоров через схему запуска, чтобы дать желаемое напряжение в бесщеточный генератор.
  • Может использоваться в статических возбужденный генератор для подключения малых ошибок через магнитный усилитель расположение.Сигнал ошибки также может быть усилен транзисторами в серии, для контроля возбуждения.

Системы безопасности AVR

  1. Предохранитель в цепи диода для предотвращения короткого замыкания между фазами при выходе из строя диода.
  2. Шунтирующий резистор между катушками возбуждения для предотвращения обратного тока.
  3. Некоторые средства отключения автоматического выключателя в случае короткого замыкания трехфазной конденсаторной батареи.

Назначение АРН

  1. Лучшее распределение нагрузки стабильность при параллельной работе.
  2. Быстрое время отклика с стабильность напряжения.
  3. Повышенное/пониженное напряжение срабатывает сигнализация напряжения.
  4. АВР определяет выходное напряжение генератора и действует изменить возбуждение так что напряжение генератора поддерживается в пределах + или – 2,5% от его заявленной стоимости.
  5. Переходный период падение напряжения должно быть в пределах 15% и должно быть восстанавливается в течение 1,5 сек.
  6. Тип AVR — Ошибка эксплуатируемый

                   Функциональный тип

Процесс нарастания напряжения (самостоятельный возбуждаемый шунтирующий генератор)

Напряжение нарастание – постепенное повышение напряжения генератора до его макс.значение после запуска генератора от отдыха.

Шунтовой генератор работает по принципу самовозбуждения. Если система поля имеет остаточный магнетизм, то вращение якоря будет генерировать небольшую ЭДС. Эта ЭДС вызовет ток возбуждения, который создаст больший поток, который, в свою очередь, вызовет большую ЭДС. Следовательно, больший ток возбуждения, больший поток и ЭДС обеспечивают условия непрерывного нарастания. Напряжение непрерывно растет и становится устойчивым, когда возникает падение напряжения, когда поле становится равным напряжению на клеммах.

Ток возбуждения должен проходить через катушку возбуждения в правильном направлении, чтобы способствовать нарастанию напряжения против остаточного потока.

Состояние необходимое для себя возбуждение

Остаточный магнетизм должен быть достаточным для создания небольшой ЭДС когда якорь вращался с правильной скоростью.

Шунт Цепь возбуждения должна быть непрерывной и подсоединена таким образом, чтобы ток вызывают накопление потока, чтобы помочь первоначальному остаточному потоку.

Сопротивление цепи шунтирующего возбуждения должно быть меньше критического сопротивления, определяемого по характеристикам разомкнутой цепи, когда машина работает на определенной скорости.

Статическая система возбуждения — принцип работы

Система возбуждения в генераторе необходима для создания рабочего магнитного потока в воздушном зазоре. Обычно это обеспечивается за счет напиливания обмотки на ротор в случае синхронного генератора. Обеспечение обмотки возбуждения на роторе имеет определенные преимущества перед обмоткой возбуждения на статоре (Читайте Почему обмотка якоря на статоре в синхронной машине?). Следует отметить, что в обмотке возбуждения протекает постоянный ток для создания рабочего магнитного потока. Таким образом, для любой системы возбуждения основной целью должно быть протекание постоянного тока в обмотке возбуждения. Система статического возбуждения является одним из таких методов.

Принцип статической системы возбуждения

В системе статического возбуждения мощность для возбуждения поля поступает от выходных клемм генератора. Трансформатор, известный как трансформатор возбуждения, подключается к выходным клеммам генератора для понижения напряжения до требуемого уровня напряжения, обычно 415 В переменного тока.Так как нам нужен источник постоянного тока, поэтому выход трансформатора подключен к тиристорному полномостовому выпрямителю. На рисунке ниже показана упрощенная блок-схема системы статического возбуждения.



Угол открытия тиристорного мостового выпрямителя контролируется регулятором, чтобы можно было обеспечить требуемое возбуждение поля. Вторичная клемма ТТ и ТН, подключенная к выходным клеммам генератора, подается на регулятор. В зависимости от напряжения на клеммах генератора регулятор регулирует угол включения.Допустим, выходное напряжение генератора превысило его номинальное напряжение 21 кВ (скажем), в этом случае необходимо уменьшить ток возбуждения, чтобы поддерживать напряжение на клеммах. Поэтому регулятор увеличивает угол открытия так, что среднее значение постоянного тока может уменьшиться. Точно так же, если напряжение на клеммах генератора падает ниже номинального значения, необходимо увеличить ток возбуждения. Поэтому регулятор уменьшает угол открытия, чтобы увеличить среднее значение тока возбуждения.

Как и в статической системе возбуждения, возбуждение обеспечивается обмоткой возбуждения, намотанной на ротор, поэтому используются токосъемные кольца и угольные щетки.

Как обеспечить возбуждение поля при запуске генератора?

Как и в статической системе возбуждения, мощность возбуждения поля поступает от выходных клемм генератора, поэтому она может работать только во время нормальной и устойчивой работы генератора. Предположим, мы собираемся запустить генератор, в этом случае возбуждение поля с использованием статической системы возбуждения невозможно, так как отсутствует напряжение на выходных клеммах генератора. В таком случае мощность возбуждения должна обеспечиваться с использованием отдельного источника.Как показано на рисунке выше, это обычно делается с помощью блока батарей. Как только генератор достигает своей номинальной скорости, напряжение на его клеммах достигает номинального напряжения, и, следовательно, появляется система статического возбуждения. Таким образом, как только генератор достигает своей номинальной скорости, аккумуляторная батарея отключается, и мощность возбуждения подается от статической системы возбуждения.

Преимущества системы статического возбуждения
  • Система возбуждения с использованием надежного и мощного тиристора проста по конструкции и обеспечивает быстродействие, необходимое в современной энергосистеме.
  • Поскольку отдельный возбудитель вращающегося типа отсутствует, в системе отсутствуют потери на трение, аэродинамические и коллекторные потери, возникающие в возбудителе.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
