Электросхема ВАЗ 2107 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107

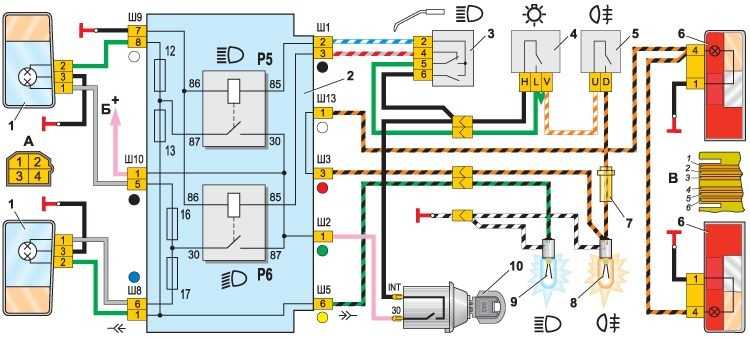

Кликните по картинке чтобы ее увеличить
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ВАЗ 2107
6 — датчик включения электродвигателя вентилятора ВАЗ 2107
7 — электродвигатель смывателя фар ВАЗ 2107
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости ВАЗ 2107
12 — катушка зажигания ВАЗ 2107
13 — подкапотная лампа;
14 — датчик указателя давления масла ВАЗ 2107
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла ВАЗ 2107
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости ВАЗ 2107
19 — генератор ВАЗ 2107
20 — микро — переключатель карбюратора;
21 — аккумуляторная батарея ВАЗ 2107
22 — пневмоклапан карбюратора;
23 — реле включения стартера ВАЗ 2107
24 — стартер ВАЗ 2107
25 — реле очистителя ветрового стекла ВАЗ 2107
26 — реле зажигания ВАЗ 2107
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы ВАЗ 2107
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ВАЗ 2107
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр ВАЗ 2107
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ВАЗ 2107
63 — дополнительный резистор электродвигателя отопителя ВАЗ 2107
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива ВАЗ 2107
72 — элемент обогрева заднего стекла;
А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.
Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото
Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.
И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.
Проводка 2107 с карбюраторной системой питания
В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).
Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.
Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).
Содержание
- Что требуется для модернизации
- Что предстоит сделать
- Работы по демонтажу
- Работы по подсборке
- Установка на автомобиль
- Выводы
Что требуется для модернизации
Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:
- Электронная система учитывает показания многочисленных датчиков;
- На их основе выбирает оптимальный режим;
- Подает раздельные сигналы на каждую форсунку.
Подкапотная схема электропроводки ваз 2107 на инжектор
Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.
В частности:
- Новый шкив коленчатого вала;
- Передняя крышка двигателя с отливкой под установку датчика;
- Датчики температуры охлаждающей жидкости и положения коленвала;
- Новая проводка ваз 2107 на инжектор;
- Непосредственно сам инжектор;
- Электрический вентилятор системы охлаждения.
Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.
Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.
Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.
Смотрите также: схема электропроводки ВАЗ 2107
Что предстоит сделать
Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.
Алгоритм будет следующий:
- Демонтаж старого оборудования;
- Подсборка узлов перед установкой;
- Непосредственная установка и отладка системы впрыска.
Работы по демонтажу
Операции выполнять в строгой последовательности:
- Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
- Сливаем из системы охлаждающую жидкость;
- Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
- Отсоединяем корпус воздушного фильтра;
- Демонтируем карбюратор;
- Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
- Снимаем впускной коллектор;
- Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
- Снимаем вентилятор радиатора.
Читайте также: схема электропроводки ваз 21074 инжектор
Работы по подсборке
На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:
- Закрепить блок ЭСУД;
- Добавить новые провода с клеммами подключения к штатной проводке;
- Протянуть проводку к радиатору охлаждения;
- Протянуть проводку к электрическому бензонасосу.
Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.
Инструкция этапов подсборки основных узлов инжекторной системы впрыска
Будет интересно также почитать: Электропроводка ВАЗ 21074
Установка на автомобиль
Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.
