Имея под рукой принципиальную электрическую схему автомобиля и любой простейший вольтметр для измерения постоянного напряжения минимум до 15 вольт и омметр (можно собрать самому этот), имея даже небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

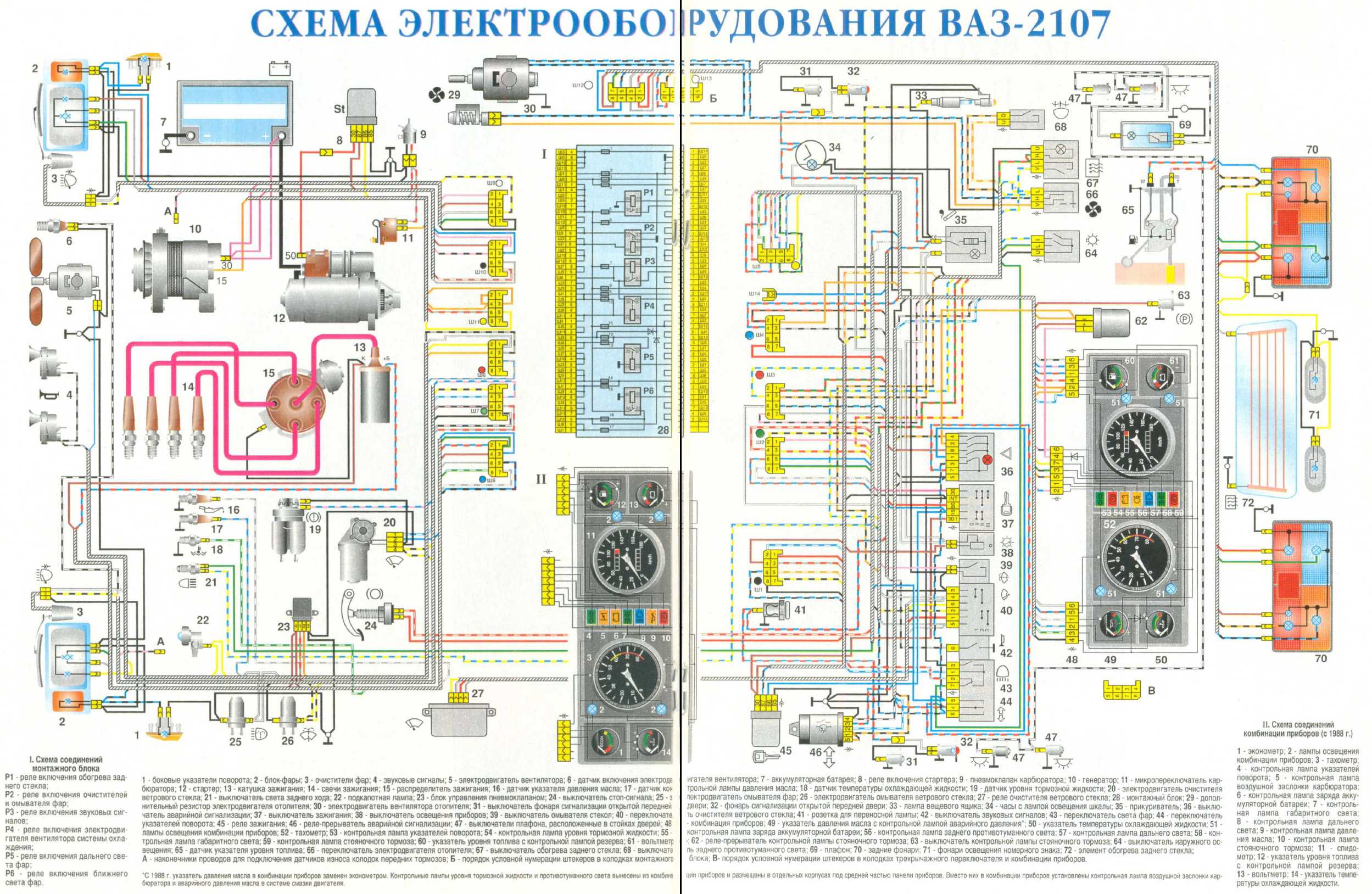

Ниже представлена принципиальная электрическая схема ВАЗ 2107. Схема цветная. Все цвета проводов соответствуют своей цветовой маркировке, жгуты закрашены серой штриховкой. Спидометр отличается от ВАЗ-2105 отсутствием контрольных ламп и добавлением суточного счетчика пройденного пути. На ВАЗ 2107 устанавливается электронный тахометр. Он измеряет частоту импульсов напряжения в низкой части системы зажигания автомобиля.
Условные обозначения элементов в схеме электрооборудования ВАЗ 2107:
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора;
6 — датчик включения электродвигателя вентилятора;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания;
14 — датчик указателя давления масла;
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла;
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости;
19 — генератор;
20 — микропереключатель карбюратора;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора;
23 — реле включения стартера;
24 — стартер;
25 — реле очистителя ветрового стекла;
26 — реле зажигания;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
50 — тахометр;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла;
А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.
Метки: [ автомобиль ]
ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:
П О П У Л Я Р Н О Е:
- Электронный переключатель сигнала и светодиодных ламп.
- Схема электропроводки ВАЗ-2110
- Усовершенствованная электронная система зажигания автомобиля.
Схема переключения автомобильных сигналов и/или ламп
Для звукового и светового эффекта можно собрать простенькую схему на трёх транзисторах.
Её можно применить где угодно: и на автомобиле, и на мотоцикле, и на скутере…. а также на игрушечных машинах или, например для отпугивания не прошенных гостей (воров) на даче!
Подробнее…
Схема электропроводки и поиск неисправностей
Одну из важных ролей в автомобиле играет электропроводка. От неё зависит правильна работа основных устройств и систем, а также автомобиля в целом. Сегодня рассмотрим принципиальные схемы электропроводки семейства ВАЗ-2110.
Подробнее…
В последние годы электронные приборы находят все большее применение в автомобильном транспорте, в том числе и приборы электронного зажигания. Прогресс автомобильных карбюраторных двигателей неразрывно связан с их дальнейшим совершенствованием. Кроме того, сейчас к приборам зажигания предъявляются новые требования, направленные на радикальное повышение надежности, обеспечение топливной экономичности и экологической чистоты двигателя. Подробнее…
Популярность: 13 423 просм.
Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.
— НАВИГАТОР —
Ваз 2107 Электросхема
1 фары
2 повторители
3 Аккумулятор
4 реле стартера
5 пневмоклапан карбюратора
6 микрушка стоит на карбюраторе
7 генератор
8 моторчик очистителя фар
9 датчик вентилятора охлаждения
10 вентилятор охлаждения
11 сигналы
12 трамблер
13 свечи
14 стартер
15 датчик температуры(датчик температуры воды,водяной датчик)
16 лампочка освещения моторного отсека(включается при открытом капоте и включенных габаритах)
17 датчик давления масла(для лампочки масла на щитке приборов)
18 датчик уровня тормозной жидкости(стоит на тормозном бочке под капотом)
19 моторчик дворников
20 блок управления пневмоклапаном карбюратора
21 катушка зажигания (+Б это плюсовой провод)
22 моторчик, насос омывателя фар
23 моторчик, насос омывателя лобового стекла
24 монтажный блок предохранителей
25 реле моторчика дворников(минутка)
26 реле аварийки и поворотов
27 тормозная лягушка(находится над тормозной педалью)
28 лягушка заднего хода(находится на задней части кпп со стороны глушителя)
29 реле зажигания
30 замок зажигания
31 под рулевой переключатель дворников,света дальнего ,ближнего,поворотов.
На нем же установлен контакт сигнала значок в виде дудки
32 кнопка аварийки
33 розетка для переноски (находится над педалями,возле тормозной лягушки)
34 кнопка печки
35 резистр моторчика печки (находится внутри корпуса печки)
36 лампочка включения подогрева заднего стекла
37 лампочка индикатор тормозной жидкости(загорается при малом уровне торомзной жидкости)
38 блок сигнализаторов
39 моторчик печки
40 подсветка бардачка
41 кнопки вкл/выкл освещения салона (стоят на передних стойках передних дверей)
42 кнопки вкл/выкл фонариков передних дверей(устанавливались до 1998 года)
43 фонарики открытых дверей ( устанавливались до 1998 года)
44 соединительная колодка ( а кто его знает куда 🙂
45 прикуриватель
46 часы
47 регулировка подсветки приборов (стоит на бороде в левом верхнем углу)
48 диод проверки исправности лампочки малого уровня тормозной жидкости
49 указатель топлива
50 лампочка резерва топлива
51 спидометр
52 индикатор включения поворотов и аварийки
53 лампочка заслонки (подсоса)
54 индикатор зарядки (в виде аккумулятора на щитке приборов)
55 кнопка вкл/выкл подсоса (стоит за ручкой подсоса)
56 щиток приборов
57 экономайзер
58 кнопки вкл/выкл освещения салона на стойках задних дверей
59 указатель температуры
60 тахометр
61 лампочка включения ручника ( на щитке приборов в виде (Р) )
62 лампочка индикатор масла- малого давления
63 лампочка индикатор включения дальнего света
64 лампочка индикатор включения габаритов
65 вольтметр
66 кнопка вкл/выкл лампочки (61) ручника(стоит под ручником)
67 кнопка вкл/выкл габаритов(света)
68 кнопка вкл/выкл обогрева заднего стекла
69 кнопка вкл/выкл задних противотуманок (противотуманки встроены в заднем фонаре в блоке габаритов в виде лампочки мощностью 21W ) 70 предохранитель задних противотуманок
71 плафон освещения салона,может стоять как на потолке(старый образец),так и на средних стойках
72 задние фонари
73 датчик уровня топлива (стоит в баке, сверху)
74 провод подключения обогрева заднего стекла плюсовой (+)
74а провод подключения обогрева заднего стекла минусовой (-) масса
75 подсветка номера
А -этот разъем применяется на:фары,моторчик очистителя фар,моторчик стеклоочистителя лобового стекла, реле дворников (минутка),блок управления пневноклапаном карбюратора,
Б- блок предохранителей, под рулевой переключатель(гитара),реле аварийки и поворотов.
Г-задние фонари.
Д-кнопка аварийки
