Схема электропроводки в доме — 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.

Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.

После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Электропроводка в деревянном доме
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего — в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

• Общие правила проектирования электросети
• Рекомендации по выбору проводов
• Разбор схем электропроводки
  • Вариант #1 – общая схема-план для всего дома
  • Вариант #2 – образец монтажной схемы
  • Вариант #3 – техническое решение для небольшого дома
  • Вариант #4 – электросхема для подвала/гаража
  • Вариант #5 – принципы кухонной разводки
• Обзор частых ошибок проектирования
• Выводы и полезное видео по теме

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

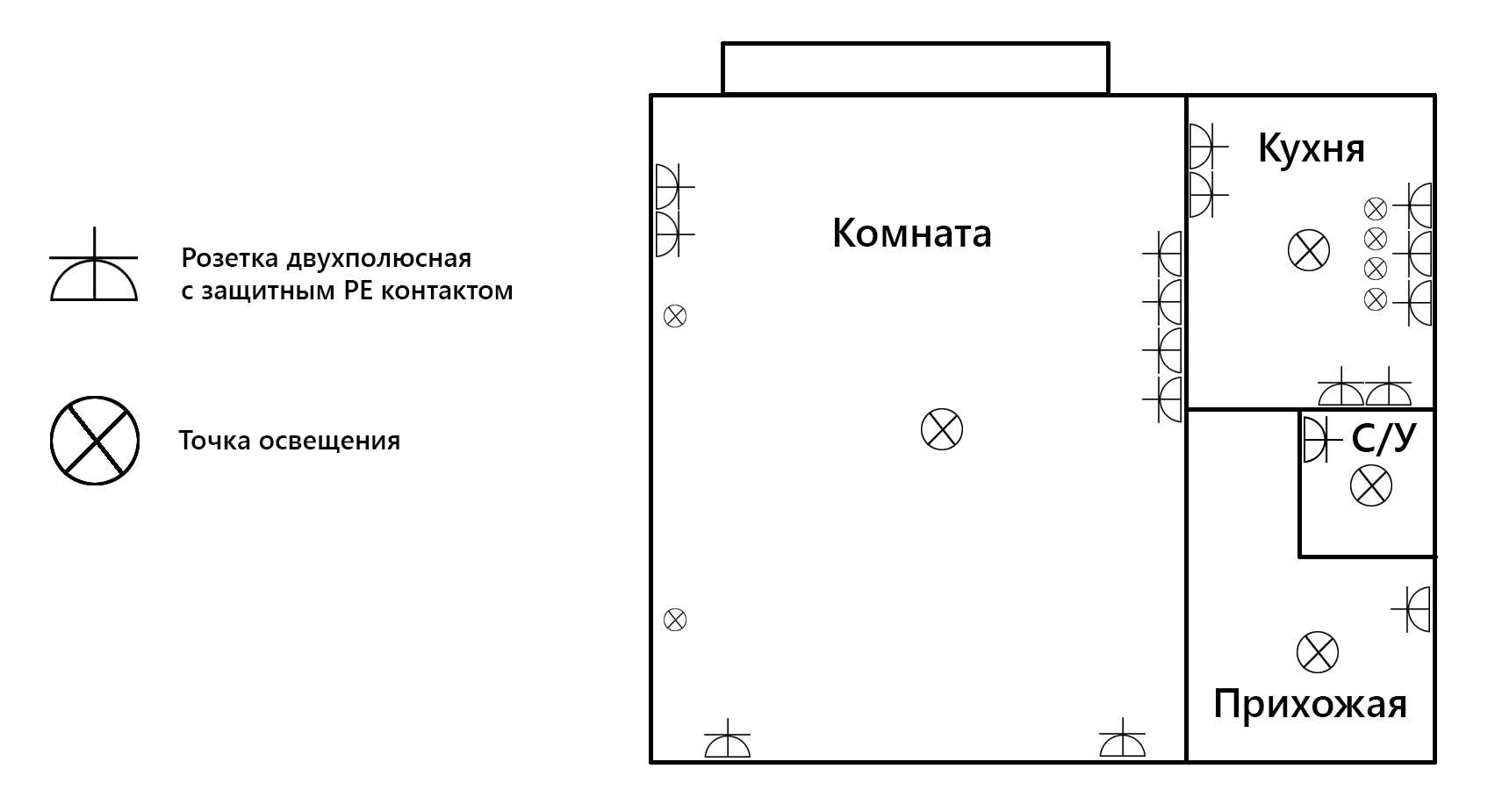

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

простых схем домашней автоматизации | Проекты самодельных схем

В этом посте мы обсудим несколько полезных, но простых в сборке схем домашней автоматизации, которые помогут пользователю создавать автоматические электронные системы дома.

Что такое домашняя автоматизация

Домашняя автоматизация в основном означает преобразование многих домашних электрических устройств с ручным управлением в автоматические устройства с помощью электроники.

Сегодняшние настоящие системы домашней автоматизации включают использование мобильного приложения для управления многими домашними электрическими системами из любого места внутри дома или даже за его пределами.

Однако в этой статье мы не будем обсуждать такие сложные системы, управляемые приложениями, поскольку их сложно спроектировать и настроить.

Вместо этого мы собираемся проверить простые в сборке электронные устройства для создания нескольких автоматических систем, которые могут сделать жизнь пользователя проще и удобнее.

Основная идея этих схем — привнести больше комфорта и безопасности в жизнь пользователя.

Какие схемы будут здесь обсуждаться?

Схемы, которые будут обсуждаться здесь, следующие:

• Дистанционное управление электрическими нагрузками переменного тока
• Цепь автоматического освещения крыльца и садового освещения
• Цепь охранной сигнализации с ПИК-управлением
• ПИК-управляемая автоматическая ванная комната, цепь освещения на лестнице.
• Простой автоматический дверной замок, управляемый мобильным приложением.

Вышеупомянутые блоки могут быть дополнительно адаптированы для создания других интересных систем домашней автоматизации.

Давайте обсудим вышеуказанные схемы одну за другой.

Пульт дистанционного управления для электрической нагрузки 220 В

Когда электрическая нагрузка, такая как освещение или вентилятор, сконфигурирована с этой схемой, ею можно управлять дистанционно с помощью любого обычного пульта дистанционного управления.

Полный список деталей и объяснение приведены в этой статье;

В качестве пульта дистанционного управления может использоваться любой ИК-пульт дистанционного управления, например пульт дистанционного управления телевизором.

Сенсорный столик построен на основе ИК-датчика TSOP1738 IC. Этот датчик сконфигурирован с триггерной ступенью, построенной с использованием C 4017.

Когда этот датчик срабатывает с пульта от телевизора, выход датчика активирует вход крана 4017.

Чередующиеся тактовые импульсы, генерируемые датчиком TSOP1738, заставляют IC 4017 переключать свой выход триггерным образом.

Этот триггерный выход IC 4017 включает/выключает подключенное реле.

Любая электрическая нагрузка, подключенная к реле, теперь может быть включена/выключена попеременным нажатием кнопки на пульте телевизора.

Эту простую схему реле с дистанционным управлением можно использовать для автоматизации включения/выключения любого бытового прибора.

Автоматический светильник для крыльца

Автоматический светильник на крыльце — еще одна электронная схема, которую можно использовать для автоматического включения фонаря на крыльце.

Список деталей и полное объяснение см. в этой статье.

В основном это схема на основе LDR, которая определяет условия окружающего освещения и выключает лампу на рассвете и включает ее вечером.

Светильник для крыльца можно также использовать для управления любой другой уличной лампой, например, садовой.

Принцип работы автоматического крыльца день-ночь прост.

Пока на LDR падает достаточно дневного света, транзистор остается включенным. При этом реле также остается включенным. Однако в этом случае лампа, подключенная к Н/З, держит лампу в выключенном состоянии.

Когда дневной свет опускается ниже определенного порога, сопротивление LDR увеличивается, что приводит к выключению транзисторного реле. Теперь реле меняет положение на размыкающие контакты, включая лампу.

Цепь охранной сигнализации PIR

Следующая цепь домашней автоматизации представляет собой простую цепь охранной сигнализации, управляемую ИК-датчиком.

Цепь можно разместить у входа в дом, на окне или в любом месте, которое необходимо контролировать от потенциальных злоумышленников.

ПИК — это устройство, предназначенное для обнаружения инфракрасных тепловых сигналов от живых существ, таких как тело человека.

При любом человеческом вмешательстве в зону обнаружения ИК-датчика ИК-датчик излучает крошечный импульс.

Затем этот импульс используется для включения цепи транзисторного реле, которая, в свою очередь, включает подключенную сигнализацию или сирену.

Звучит сигнал тревоги и предупреждает владельца дома о присутствии постороннего человека в запретной зоне.

Светильник для ванной или лестницы с ИК-управлением

Описанная выше схема с ИК-датчиком может эффективно использоваться для управления освещением в ванной, лестницей, лампой или освещением в коридоре.

Это позволит полностью автоматизировать область, где установлена ​​схема PIR.

Например, если в ванной установлена ​​система PIR, то включение светильника в ванной станет полностью автоматическим. Лампа будет оставаться включенной только до тех пор, пока пользователь находится в ванной комнате, и лампа будет автоматически выключаться, когда пользователь покидает ванную комнату.

Такое же функционирование можно ожидать, если схема PIR установлена ​​на лестничной клетке. Лестничная лампа будет автоматически включаться всякий раз, когда пользователь хочет воспользоваться лестницей. Лампа будет оставаться выключенной, пока лестница свободна и не используется.

Эта система может держать лампы в указанных выше зонах выключенными, пока они не используются, экономя электроэнергию и увеличивая срок службы ламп.

Простой автоматический дверной замок, управляемый мобильным приложением

В этой схеме домашней автоматизации простой электронный дверной замок управляется с помощью звуковой частоты, генерируемой мобильным приложением.

Мобильное приложение — генератор звуковой частоты, предназначенный для генерации определенной звуковой частоты.

Автоматический дверной замок оснащен датчиком частоты, который определяет эту конкретную частоту в течение примерно 3 секунд.

Через 3 секунды после обнаружения дверной замок оттягивает вал соленоида, освобождая и открывая дверной замок.

Этот замок надежен, потому что он обнаруживает и открывает замок только при обнаружении определенной частоты. Он не будет реагировать на любую другую неизвестную частоту.

3-секундная задержка гарантирует, что никакая случайно настроенная частота не сработает, чтобы взломать код и замок.

Эта функция задержки не показана на схеме. Его нужно будет включить с помощью каскада BJT с выводом № 8 микросхемы LM567.

Сердцем схемы является тональный декодер LM567, который реализует функцию определения основной частоты.

Выходная частота мобильного телефона расположена рядом с микрофоном. Это делается путем активации генератора частоты мобильного приложения и приближения мобильного динамика к микрофону схемы.

Частота, обнаруженная микрофоном, усиливается микросхемой LM386 и подается на вход определения частоты микросхемы LM567.

Микросхема LM567 определяет и проверяет частоту, если она соответствует внутренней заданной частоте, то переключает вывод №8 на низкий уровень.

Как только на контакте № 8 устанавливается низкий уровень, он приводит в действие транзистор TIP127, и подключенный к нему соленоид включается.

Электромагнитный замок теперь открывается, так что пользователь может открыть дверь.

Частоту обнаружения микросхемы LM567 можно рассчитать по следующей формуле:

fo = 1 / (1,1 × R4 × C9)

11 Awesome Circuit Projects | Идеи проекта для инженеров

— Реклама —

Из нашей коллекции схемных проектов мы предлагаем вам список из 11 популярных, чтобы помочь вам! Наслаждаться!

1. Удобный тестер

Для начинающих предлагается недорогой мультитестер, который можно использовать для проверки состояния почти всех электронных компонентов, от резисторов до интегральных схем. Он использует только несколько компонентов, но также может определять полярность, непрерывность, логические состояния и активность мультивибраторов.

— Реклама —

2. Зажигатель свечи на базе ПК

Вот система освещения на базе ПК, которая позволяет зажечь свечу с помощью спичек, просто нажав клавишу «Ввод» на клавиатуре ПК. Это особенно полезно при праздновании таких событий, как дни рождения и юбилеи.

3. Датчик температуры блока питания

Эта простая схема постоянно контролирует блок распределения питания и подает сигнал тревоги при обнаружении высокой температуры из-за перегрева, помогая предотвратить несчастные случаи, вызванные искрением в блоке питания из-за коротких замыканий. Он также автоматически включает яркий белый светодиод при сбое питания. Светодиод дает достаточно света для проверки проводки блока питания или предохранителей в темноте.

Схема издает один звуковой сигнал при отключении питания и еще раз при возобновлении подачи питания.

4. Внутренняя дверная защелка с подсветкой

Используя эту схему с подсветкой, вы можете дистанционно закрывать или открывать дверь своей комнаты, не вставая с кровати. Вам просто нужно сфокусировать свет фонарика на светозависимом резисторе цепи, который вы можете установить в своей комнате в подходящем месте.

5. Электронный переключатель с хлопком

Вот простой электронный переключатель с хлопком. Используя этот переключатель, вы можете включить любой прибор, хлопнув в ладоши пять раз, и выключить его одним хлопком. Переключатель активирует прибор только в том случае, если вы подадите правильный код хлопка (здесь пять хлопков) в течение заданного времени (10 секунд). Если вы применили неправильный код хлопка (кроме пяти хлопков) или не смогли выполнить пять хлопков в течение 10 секунд, переключатель не активирует прибор.

6. Чувствительная оптическая охранная сигнализация

В этой оптической охранной сигнализации используются две микросхемы таймера 555. Обе микросхемы подключены как нестабильные мультивибраторы. Первый нестабильный мультивибратор, построенный на основе IC1, производит низкие частоты, а второй нестабильный мультивибратор, построенный на основе IC2, воспроизводит звуковые частоты.

7. Переменный источник питания с цифровым управлением

Наиболее часто используемым устройством в электронных мастерских и лабораториях является универсальный источник питания, обеспечивающий переменный выходной сигнал без колебаний. Здесь мы представляем регулируемый источник питания с цифровым управлением, который прост и удобен в изготовлении.

8. Светодиодный фонарь

Светодиоды становятся все более популярными во многих областях освещения. Белые светодиоды теперь широко используются в фонариках. Вот простой и экономичный светодиодный фонарь, работающий от двух элементов питания 1,5 В.

9. Управление включением/выключением вентилятора с помощью света

Эта схема позволяет включать/выключать вентилятор, просто направляя свет фонарика или другого источника света на светочувствительный резистор (LDR).
